Поздравляем!

Вы стали счастливым обладателем караоке-системы EVOBOX.

Спасибо, что выбираете караоке-оборудование Studio Evolution.
Следуя простым шагам, подключите EVOBOX и пойте.

Начнём?

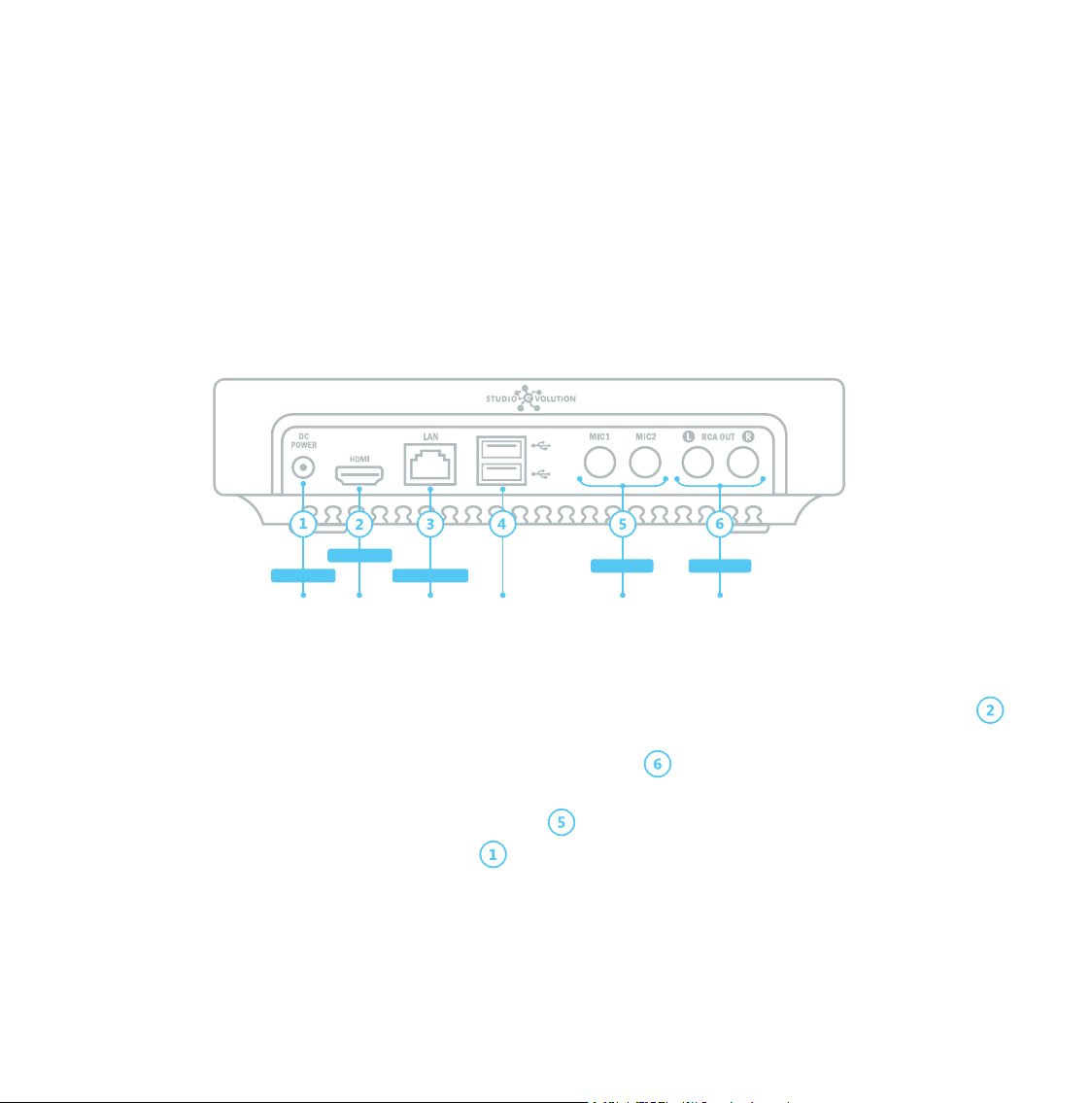

Быстрое подключение

HDMI-кабель

Блок питания Сетевой кабель

Сеть

электропитания

1. Подключите один разъем HDMI-кабеля к HDMI-порту вашего ТВ, а другой разъем — к HDMI-порту

EVOBOX.

2. Подключите EVOBOX к аудиосистеме при помощи кабеля RCA .

3. Используя кабели TRS, подключите проводные микрофоны или приемник для беспроводных
микрофонов в соответствующие входы Mic1 и Mic2 .

4. Подключите EVOBOX к сети электропитания .

5. Включите телевизор и выберите вход HDMI, к которому подключена караоке-система.

6. Следуя подсказкам на экране, подключите пульт ДУ, выберите язык, часовой пояс и настройте
подключение к Интернету.

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение данных инструкций может привести к возникновению пожара, поражению
электрическим током, а также к различным телесным повреждениям или повреждению оборудования.

ТВ Интернет USB-

устройство

Кабели TRS Кабель RCA

Микрофоны Аудиосистема

Активация караоке-системы

Неактивированный EVOBOX работает в ознакомительном режиме. Вы можете использовать
караоке-систему в ознакомительном режиме с ограничениями. Длительность воспроизведения песни
ограничена 45 секундами.
Для активации караоке-системы используйте подсказки на ТВ.

Пульт
дистанционного управления

7

8

1

Выбор фоновой заставки (фото/видео).

2

Каталог, Любимые, Очередь и выбор жанра.

3

Функциональные клавиши.

Для экранов Каталог, Любимые, Очередь и
проигрывание:

жёлтая - открытие/закрытие плеера фоновой музыки;
голубая - информация о песне;
красная - открытие/закрытие плеера записи

выступлений;
зелёная - включение/выключение LiveFX.

4

Регулировка громкости и эффектов.

5

Тон - регулировка от -6 до +6 единиц.
Темп - регулировка от -12 до +12%.

6

Включение/отмена записи выступления.

7

Навигация.

8

Группа клавиш управления воспроизведением.

9

Клавиатура и поисковые фильтры.

Эффект живого концерта

LiveFX разработан индивидуально для каждой композиции,
чтобы создать особую атмосферу живого концерта.
LiveFX доступен для композиций, отмеченных специальным
значком .

Для включения/выключения эффекта используйте зеленую
функциональную клавишу.

Смарт-управление

Управлять караоке-системой EVOBOX можно при помощи
Bluetooth-пульта с полноразмерной клавиатурой, а также
фирменных приложений:

EVONET — для управления EVOBOX со смартфона.
EVOCONTROL — для управления EVOBOX с планшета.

Записывайте выступления

Записывайте свои выступления с EVOBOX в студийном
качестве. Для включения записи нажмите клавишу «Запись»
на пульте или аналогичную кнопку в интерфейсе приложения.
Сохраненные записи можно скопировать на USB-носитель
или моментально поделиться с друзьями и близкими (через
мессенджеры, соцсети) в приложении.

Настройка микрофонов

Для более объёмного и эффектного звучания вашего
голоса рекомендуем настроить микрофоны.
Откройте «Настройки» EVOBOX, выберите раздел
«Аудио» и зайдите в подраздел «Микрофоны» .
Настройте эквализацию под ваш голос, подберите
уровень усиления микрофонов и выберите тип эффекта
«Эхо» и «Ревер». Регулировка уровней эффектов
происходит с помощью пульта ДУ или в приложении.

Покупка песен

В любой момент вы можете приобрести отдельные
композиции из полного караоке-каталога Studio Evolution, а
также тематические караоке-подборки по специальным
выгодным ценам.
Каталог Studio Evolution пополняется несколько раз в
неделю новинками и трендовыми песнями.

Чтобы купить песню, выполните следующие действия:

1. Убедитесь, что караоке-система подключена к сети
Интернет.

2. Откройте «Настройки» EVOBOX и выберите раздел
«Магазин» .

3.

Пополните ваш баланс, следуя подсказкам на ТВ.

Откройте интересующий подраздел «Каталог»

4.
или «Пакетные предложения».

5. Выберите песню либо пакет песен и нажмите «ОК»
на пульте ДУ.

6. Дождитесь загрузки песни в караоке-систему и наслаждайтесь пением.

Комплектация

Караоке-система

EVOBOX

Термины HDMI, HDMI High-Definition Multimedia Interface и логотип HDMI являются товарными знаками или
зарегистрированными товарными знаками HDMI Licensing Administrator, Inc.

Логотип и слово Bluetooth являются зарегистрированными торговыми марками, принадлежащими компании Bluetooth
SIG Inc. Любое использование таких знаков осуществляется по лицензии.

Bluetooth ПДУ Аудиокабель

2×RCA-2×RCA

Кабель HDMI Блок питания Батарейки АА,

2 шт.

Руководство

пользователя

Спецификация

Цвета EVOBOX

Black, Graphite, Silver, Ocean, Gold, Ruby

Габариты и вес

Высота: 49 мм, Ширина: 198 мм, Длина: 198 мм, Вес: 870 г

Управление караоке-системой

Bluetooth-пульт дистанционного управления,
приложение для смартфона (EVONET) и планшета (EVOCONTROL).

Аудиовходы

Микрофонные входы: Балансный TRS 6.3 (Jack), 2 шт.
Максимальное усиление по микрофонному входу: 32,5 дБ
Максимальная входная амплитуда: +0,14 дБн (0,788Vrms)
Отношение сигнал/шум по входу: -95,9 дБ (A-weighted)
Динамический диапазон: 95,7 дБ
Гармонические искажения + шум: 0,0011 %
Полоса частот: (+/- 0,5 дБ) 50 Гц – 20 кГц
Взаимное проникновение каналов: -95,3 дБ
Входное сопротивление: 25 кОм
Аудио АЦП — Asahi Kasei Microdevices AK5703

Аудиовыходы

Стереовыход — RCA, 2 шт.
Отношение сигнал/шум по выходу: 99,3 дБ (A-weighted)
Динамический диапазон: 99,4 дБ
Гармонические искажения + шум: 0,005 %
Полоса частот: (+/- 0,5 дБ) 20 Гц – 20 кГц
Взаимное проникновение каналов: -98,3 дБ
Максимальная выходная амплитуда: +4,7 дБн (1,34Vrms)
Выходное сопротивление: 470 Ом
Аудио ЦАП — Cirrus Logic CS4345

Видео

Максимальное разрешение
изображения — 4K UHD (3840 × 2160)

Поддерживаемые форматы файлов

Видео: MOV, AVI, MP4, MKV
Звуковые: WAV, OGG, MP3
Графические: PNG, JPG, JPEG
Караоке: EK2

Разъемы и Интерфейсы

Поддержка Wi-Fi 802.11ac. Работа в двух
диапазонах (2,4 ГГц и 5 ГГц)
Bluetooth 4.1 Low Energy
HDMI 2.0
USB Type-A, 2 шт.
Гигабитный LAN (RJ45)
Разъем питания

Накопители

Объем SSD — 120 ГБ

Система

Процессор Quad Core Cortex-A53
Объем оперативной памяти DDR4 2 ГБ
Графическая подсистема Mali-T820 MP3 GPU

Прочее

Питание: 12 В / 2 А
Потребляемая мощность: 24 Вт
Рабочий диапазон температур: 0-50 ºC
Габариты транспортной коробки
(Ш × В × Д), мм: 313 × 124 × 316

Узнать больше о работе с EVOBOX можно на support.studio-evolution.com.
Внешний вид устройства и интерфейс могут отличаться от описания, представленного в этом руководстве.
