EVOC EC9-1711LNA User Guide

版本：

B0

EC9-1711LNA

单板电脑带 CRT / LVDS /LAN /TV
/Audio

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

非常感谢您购买“EVOC”产品

在打开包装箱后请首先依据物件清单检查配件，若发现物件有所

损坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。

þ 1 块 EC9-1711LNA 工业级主板
þ 1 本用户手册
þ 1 本《AMI BIOS 设置指南》
þ 1 条 IDE 电缆
þ 1 条软驱扁平电缆
þ 3 条串行接口转接电缆
þ 3 条 USB 转接电缆
þ 1 张 EVOC 光碟
þ 备用跳线帽

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

声明

除列明随产品配置的配件外，本手册包含的内容并不代表本公司

的承诺，本公司保留对此手册更改的权利，且不另行通知。对于任何

因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概

不负责。

订购产品前，请向经销商详细了解产品性能是否符合您的需求。

EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到

的其他商标，其所有权为相应的产品厂家所拥有。

本手册内容受版权保护，版权所有。未经许可,不得以机械的、

电子的或其它任何方式进行复制。

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

安全使用小常识

1. 产品使用前，务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上
一会儿（比如 10 秒钟），以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘
部分的习惯；

5. 为避免人体被电击或产品被损坏，在每次对主板、板卡 进 行 拔插

或重新配置时，须先关闭交流电源或将交流电源线从电源插座中

拔掉；

6. 在需对板卡或整机进行搬动前，务必先将交流电源线从电源插座
中拔掉；

7. 对整机产品，需增加／减少板卡时，务必先拔掉交流电源；

8. 当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔
掉；

9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等
待 30 秒后再开机。

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

目录

第一章 产品介绍.......................................... 1

简介...........................................................................................................1

订购信息...................................................................................................2

环境与机械尺寸.......................................................................................2

微处理器（CPU） ...................................................................................2

芯片组（Chipset）...................................................................................2

系统存储器（System Memory） ............................................................2

网络功能（LAN）...................................................................................2

IDE 功能...................................................................................................3

USB 功能 ..................................................................................................3

显示功能...................................................................................................3

音频（Audio）功能.................................................................................5

扩展总线...................................................................................................5

BIOS..........................................................................................................5

Watchdog 功能..........................................................................................5

I/O 功能 ....................................................................................................5

省电特性...................................................................................................6

其他特性...................................................................................................6

第二章 安装说明.......................................... 7

产品外形...................................................................................................7

接口位置示意图.......................................................................................8

跳线功能设置...........................................................................................9

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

系统内存安装 .........................................................................................10

USB..........................................................................................................10

IDE 与软盘接口......................................................................................11

并口与串口 .............................................................................................13

显示接口 .................................................................................................15

网络接口 .................................................................................................16

键盘与鼠标接口 .....................................................................................17

IrDA/红外接口........................................................................................17

音频（Audio）功能 ...............................................................................18

电视输出接口 .........................................................................................18

LCD 背光控制和 DDC 总线接口 ..........................................................19

风扇接口 .................................................................................................19

状态指示接口 .........................................................................................20

PCI 接口 ..................................................................................................20

电源接口 .................................................................................................22

第三章 BIOS 功能简介.....................................24

附录 ....................................................25

I/O 口地址映射表 ...................................................................................25

IRQ 中断分配表......................................................................................27

看门狗定时器配置 .................................................................................28

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

第一章
产品介绍

简介

EC9-1711LNA 是一款符合《Intel 嵌入式 ATX(EmbeddedATX)主板
接口规范》要求的主板，采用 Intel 最新笔记本电脑芯片组 915GM
设计。EC9-1711LNA 上集成了多项最新 PC 技术：

l 支持 Intel 下一代高性能 Pentium M 处理器 Dothan

l 南北桥之间采用带宽达 10Gb/s 的 直接媒体接口 DMI

l DDRⅡ400/533 系统内存

l Intel 第三代高性能图形核心技术

l 带宽 2.5Gb/S 下一代高性能 PCI Express 总线接口

l 串行 ATA 接口

l 双管道，多显示接口:VGA,LVDS,DVI,TV。

l 支持 1080i(1920x1080 隔行扫描)HDTV 高清电视接口

此外，EC9-1711LNA 还提供高性价比的丰富 I/O 功能及 I/O 扩展
槽：一个 33MHz 32-bit PCI 接口扩展槽，一个 PCI Express 扩展槽，

一个 Intel INTEL82562ET 10M/100Mbps 网络接口、AC’97 Audio 接
口、一个标准 mini DIN键盘接口、一个标准 mini DIN 鼠标接口、一

个 40 针标准 ATA-100/66/33 IDE 接口、四个串口，一个并口、八个
USB2.0 高速接口，IrDA 红外接口、看门狗定时器。

EC9-1711LNA 以其高性能、低功耗和丰富的扩展接口使用户无

需增加任何部件即可使用，可广泛应用于网络安全、信息家电、仪器
仪表、军事、多媒体查询、智能产品各种嵌入式领域。

EC9-1711LNA - 1 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

订购信息

型号 描述

EC9-1711LNA 单板电脑带CRT/LVDS/LAN/TV/IR/Audio

环境与机械尺寸

l 尺寸：243.84mm × 243.84mm
l 温度：0°C～60°C
l 湿度：5%～90%

微处理器（CPU）

支持Intel Pentium M，低电压LV Pentium M，超低电压ULV
Pentium M，Celerom M和超低电压ULV Celeron M等系列微处理器，
可选择478针的mFCPGA封装或479针的mFCBGA封装。

芯片组（Chipset）

Intel 82915GM+ICH6M (82801FB)芯片组。

系统存储器（System Memory）

提供两条240引脚 DDRⅡ400/533 DIMM内存插槽，最大内存容量
达2GB。不支持ECC校验。

网络功能（LAN）

主板集成了一个Intel82562ET 10/100Mb以太网控制器，为您提
供高速稳定的网络平台选择。

- 2 - EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

IDE 功能

一个40Pin ATA100/66/33通道，支持2个EIDE设备。

两个串行ATA接口，数据传送速率达1.5Gb/s(最小150MB/s)，可

接两个串口硬盘。

USB 功能

提供八个USB2.0高速接口，使 嵌入式单板的海量移动存储成为可

能。

警语：1) 务必使用合格的 USB 设备，并确认其接地良好。接地不良
会损坏系统；2) 任何时候，当需要用手触摸 USB 设备时，请先用双

手触摸机箱将身体上的静电释放；3) 当需要带电拔出 USB 设备时，
务必确认 USB 设备处于待机状态（不工作）。

显示功能

Intel 82915GM显示芯片，采用Intel第3代图形核心技术，支持

双管道多接口显示：CRT，LVDS接口LCD，TV/HDTV。

图形核心频率

ü 2D 显示核心频率：133 或 190/200MHZ，随 CPU/内存配置而

不同

ü 3D 处理核心频率：133,160/166 或 190/200MHz，随 CPU/内

存配置而不同

ü Intel Smart 2D 显示技术
ü Intel 双频率图形技术
ü 动态显示存储器技术 DVMT 3.0

EC9-1711LNA - 3 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

3D 图形引擎

ü 支持 DirectX 9.0

ü 支持 OpernGL 1.5 和 2.0

ü 支持区域处理

模拟 CRT 数模转换接口

ü 最高数模转换频率达 400MHz

ü 24 位 RAMDAC

ü 最大分辨率：2048x1536

模拟电视输出接口

ü 支持 NTSC/PAL 制式

ü 支持 480p/720p/1080i/1080p 模式

ü 三级同步 Sync 信号

ü 多路复用输出接口：混合视频，分离视频（S 端子），分量

视频

ü NTSC/PAL 制式支持分辨率最高达 1024×768

数字 LVDS 输出接口

ü 支持双通道 LVDS 接口，符合 ANSI/TIA/EIA –644-2001 规

范

ü 支持 25MHz 至 112MHZ 单/双通道 LVDS LCD 接口：

单通道 LVDS 18bpp TFT LCD 屏；

双通道 LVDS 2x18bpp TFT LCD 屏；

ü 支持最大 UXGA 屏尺寸

ü 支持最大 WUXGA 宽屏尺寸

- 4 - EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

音频（Audio）功能

板上集成一个标准的AC’97音效芯片，提供优质的声音效果。

扩展总线

一个PCI设备扩展边沿连接器，信号定义符合PICMG1.0技术规范

PCI接口部分，可通过PCI扩展板扩展最多3个PCI插槽。

一个标准的PCI Exress 1x扩展槽。

BIOS

AMI 新内核的PnP BIOS。

Watchdog 功能

l 1~255 级，可编程
l I/O 口 0443H，看门狗有效
l I/O 口 0441H，看门狗无效
l 超时事件复位系统
l 另增看门狗定时器：

u 1（秒/分）分辨率的 8 位向下计数器
u 可编程时间到中断
u 超时事件复位系统

I/O 功能

l 一个高速并口,SPP/EPP/ECP 方式
l 共有 4 个 RS-232 COM 口,以满足用户越来越多的通讯需求

EC9-1711LNA - 5 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第一章 产品介绍

l 一个标准 miniDIN 键盘插座和一个标准 miniDIN 鼠标插座
l 一个 115kbps IrDA 接口

省电特性

通过BIOS可将电源开关信号定义为ATX电源开关功能或系统睡眠
/工作状态转换功能。

其他特性

l 温度监测: CPU 内带一个传感器，用以监测 CPU 的温度。
l 全面支持 AT、ATX 电源供电。板 上 的电源连接器使您可以使用现

有的电源供应器，而不需为了 P4 主板再去购买特别的 ATX 12V

电源供应器。

l 符合 ACPI（高级配置和电源接口标准），支持更多的电源管理功

能。

- 6 - EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章

72.39mm

安装说明

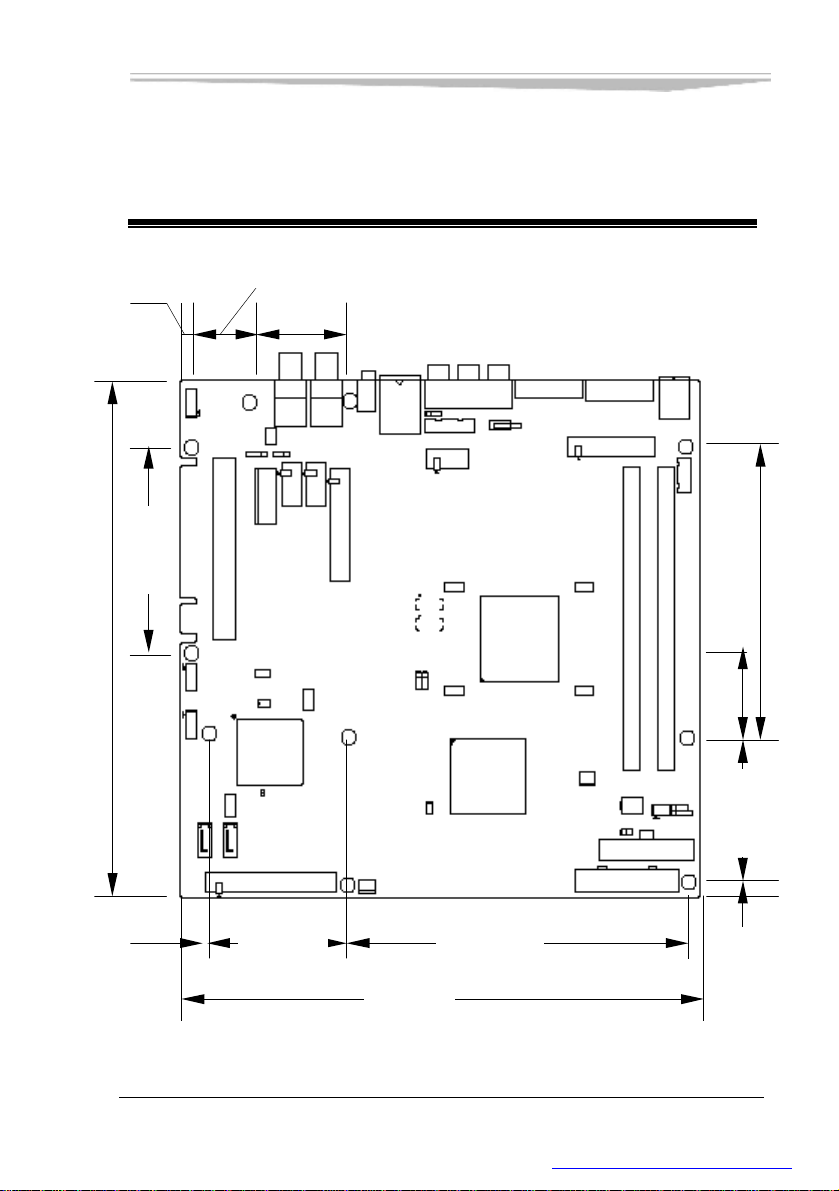

产品外形

5.08mm

第二章 安装说明

29.2mm

96.95mm

243.8mm

13.97mm

45.7mm

66.04mm

243.8mm

132.08mm

8.89mm

157.48mm

6.35mm

EC9-1711LNA - 7 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

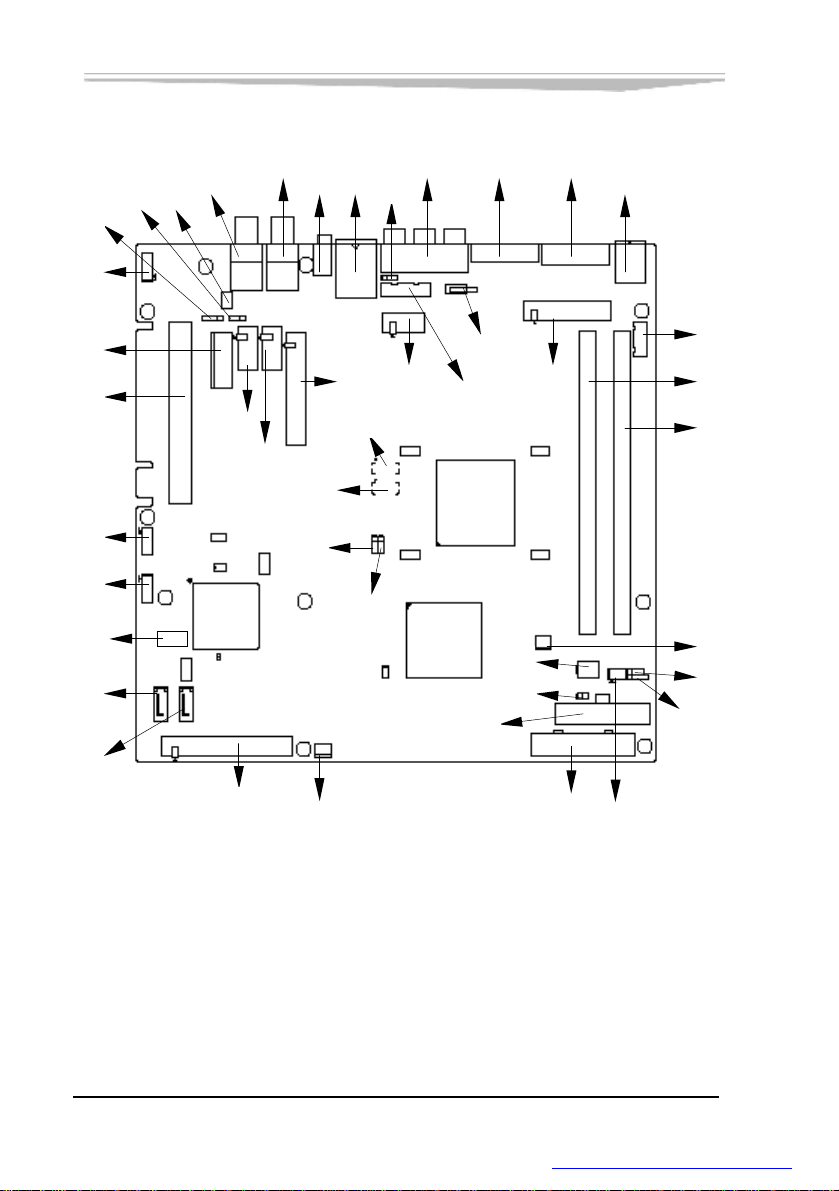

接口位置示意图

PCIE1

J9

J7 TV

J1

J3

SATA2

J6 J5 J4

LVDS2

第二章 安装说明

CDIN

USB3

PCI1

USB2

USB4

JCC1

SATA1

J12

JP3

COM4

J10

COM3

J11

JP2

FDC1

LVDS1

JP1

COM2

COM2

VGA1 COM1

IR1

LCD

LPT1

KM1

DIMM1

DIMM2

CPUFAN
FP3

FP2

IDE1

CHFAN

J8

FP1

- 8 - EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

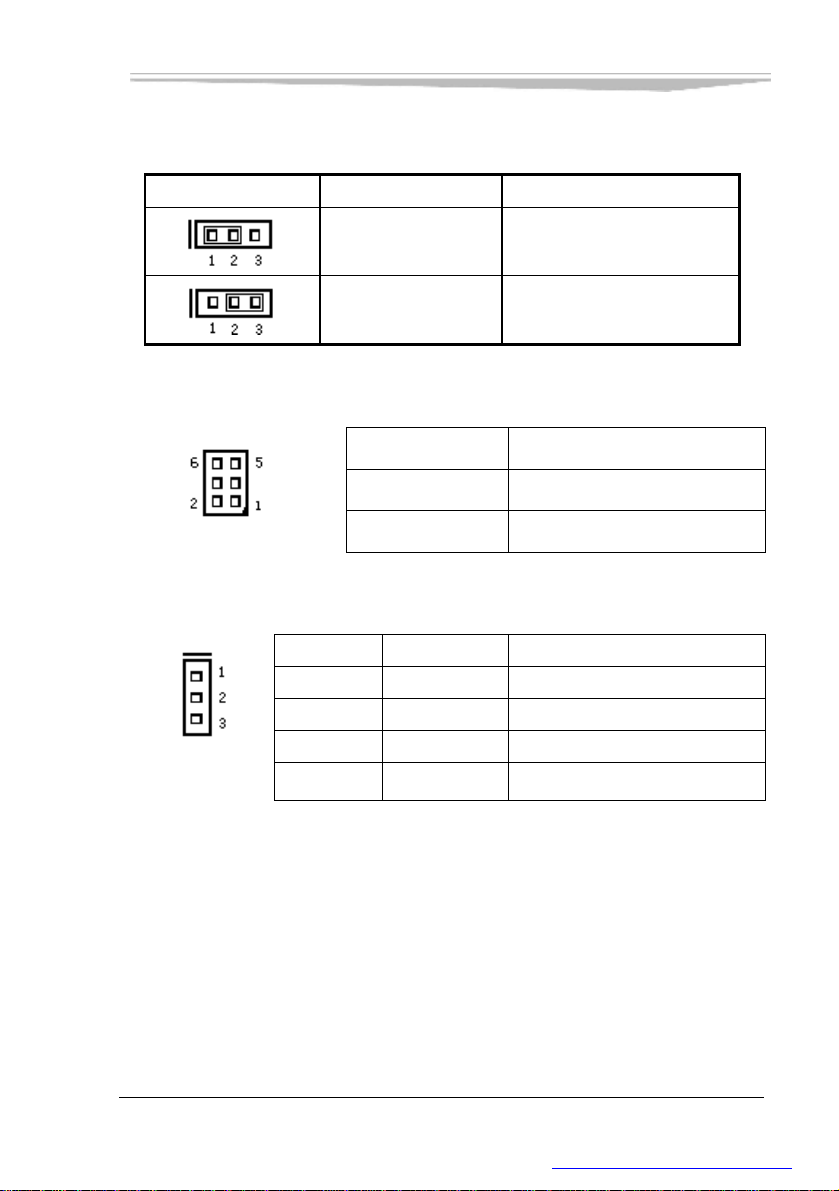

跳线功能设置

(1) J1:LCD背光电压选择

J1 设 置 功 能

第二章 安装说明

管脚 2-3 短路 +5V

管脚 1-2短路 +12V（缺省值）

(2) JP3:J9,J10输出声源的选择

管脚选择 J9,J10输出声源

1-3,2-4短路 选择声频编码器(黙认值)

JP3

3-5，4-6短路 选择PC喇叭

(3) JP1、JP2:系统总线频率选择

JP2 JP1 功能

2-3 短路

全开路 Dothan A FSB400

2-3 短路 2-3 短路 Dothan A FSB533(缺省值)
1-2 短路 1-2 短路 禁止

JP1,JP2

1-2 短路 2-3 短路 禁止

(4) JCC1:CMOS内容清除/保持设置

CMOS由板上钮扣电池供电。清CMOS会导致永久性消除以前系统配

置并将其设为原始（工厂设置）系统设置。其步骤: (1)关计算机，

断开电源；(2)瞬间短接JCC1插针；(3)开计算机；(4)启动时按住DEL
键进入BIOS设置，重载最优缺省值；(5)保存并退出设置。

EC9-1711LNA - 9 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

设置 JCC1

开路 [ 1-2 ] (正常工作状态，默认设置)

瞬间短路

[1-2] (清除 CMOS 内容,所有 BIOS 设置恢复成出厂值)

系统内存安装

主板配有二条DDR Ⅱ (Double Data Rate) DIMM（Dual Inline
Memory Modules）240pin内存插槽(图示标识为DIMM1及DIMM2)。

安装内存条时，要注意以下几点：

Ø 安装时，先对准内存 DIMM 条的缺口和 DIMM 插槽的缺口后再

用力插到位。

Ø 可使用符合 Intel 1.8V DDRⅡ 400/533 规格的 DDRⅡ内存，最

大内存容量达 2GB。

最好选择带SPD（内存自动识别功能）的DIMM内存条，以保证内
存条工作稳定。

USB

本主板提供二个USB标准插座（LAN/USB）及三组2×5Pin的USB
设备接针（USB2、USB3、USB4），多达八个USB Ver 2.0端口。USB
端口0及端口1位于网络与USB组合件（LAN/USB）接口的下方，USB2
包括端口2和端口3，USB3包括端口4和端口5，USB4包括端口6和端口

7，LAN/USB接口的USB、USB2和USB3、USB4均可单独通过BIOS禁止或
启用。USB2、USB3、USB4接针需使用转换电缆将USB接口信号接到标

准USB插座使用。

- 10 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

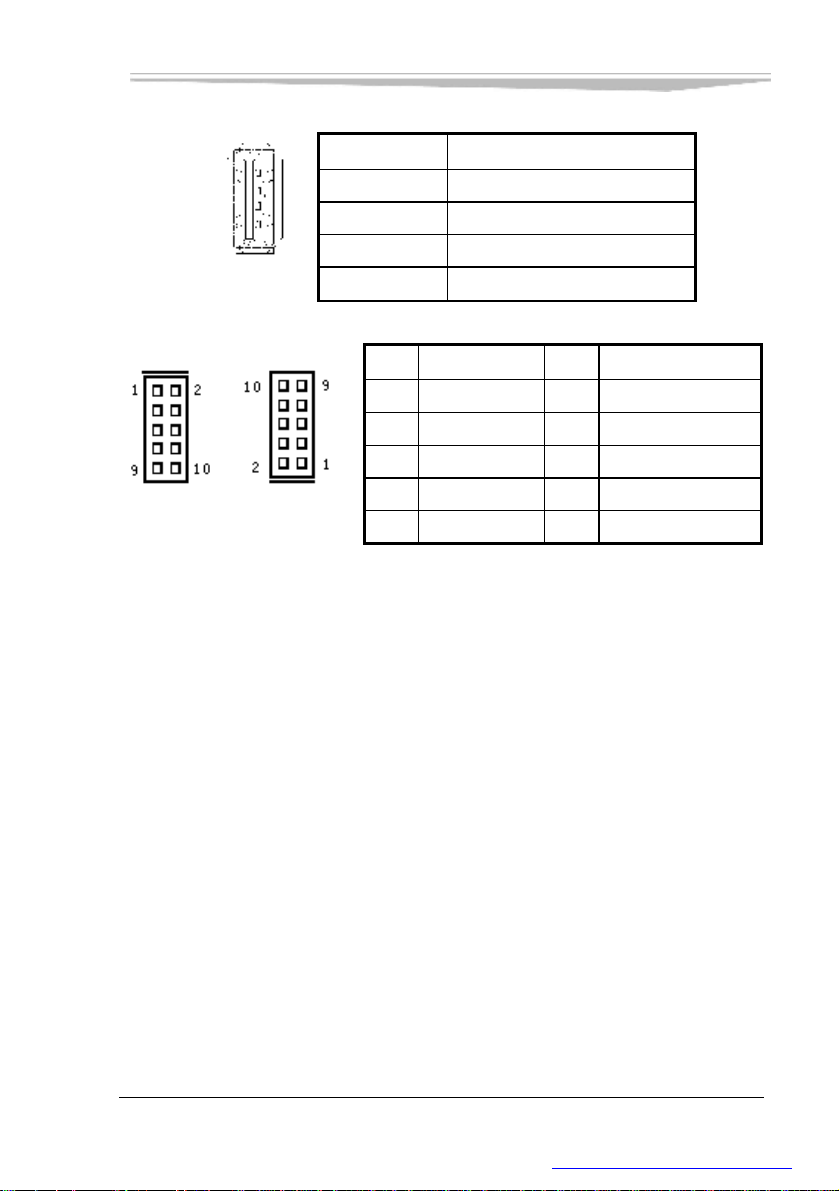

LAN/USB

信号名称

1 +5V
2 USB Data-

J7

3 USB Data+
4 GND

管脚

信号名称 管脚

信号名称

1 +5V 2 +5V
3 USB Data- 4 USB Data­5 USB Data+ 6 USB Data+

USB2/USB4 USB3

7 GND 8 GND
9 空 10 Shielded GND

注：网络接口与USB端口0及端口1共用一个连接器模组：LAN/USB。

IDE 与软盘接口

本单板电脑提供一组40针IDE接口（IDE1），安装IDE设备时，需

注意：

Ø IDE 接口可以连接两台 IDE 设备：一个为主设备（Master），一

个为从设备（Slave）。设备的连接方法是：主设备接在电缆的末

端，从设备接在电缆的中间。

Ø 连接使用 Ultra66/100 的硬盘时，必须使用 80 线的专用扁平电缆

(IDE 电缆有红色标示的为第一脚)。

EC9-1711LNA - 11 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

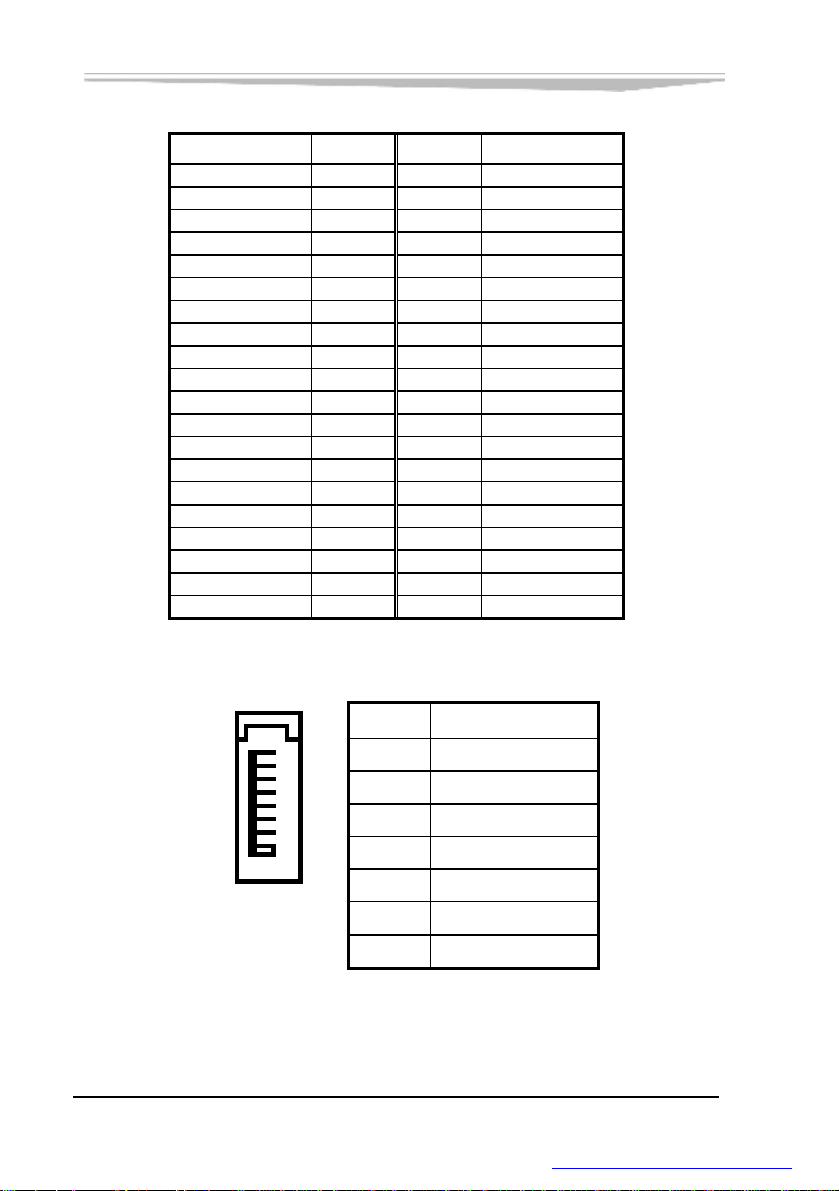

信号名称

管脚

管脚

信号名称

Reset IDE 1 2 Ground

Data 7 3 4 Data 8
Data 6 5 6 Data 9
Data 5 7 8 Data 10
Data 4 9 10 Data 11
Data 3 11 12 Data 12
Data 2 13 14 Data 13
Data 1 15 16 Data 14
Data 0 17 18 Data 15

Ground 19 20 Key

DRQ0 21 22 Ground

IOW 23 24 Ground

IOR 25 26 Ground

IOCHRDY 27 28 Host ALE

DACK0 29 30 Ground

IRQ14 31 32 No connect
Address 1 33 34 No connect
Address 0 35 36 Address 2

Chip select 0 37 38 Chip select 1

Activity 39 40 Ground

另外本单板电脑提供二组串行ATA接口：

管脚

1

7

1 GND
2 TX+
3 TX-

信号名称

4 GND

SATA1、SATA2

5 RX­6 RX+
7 GND

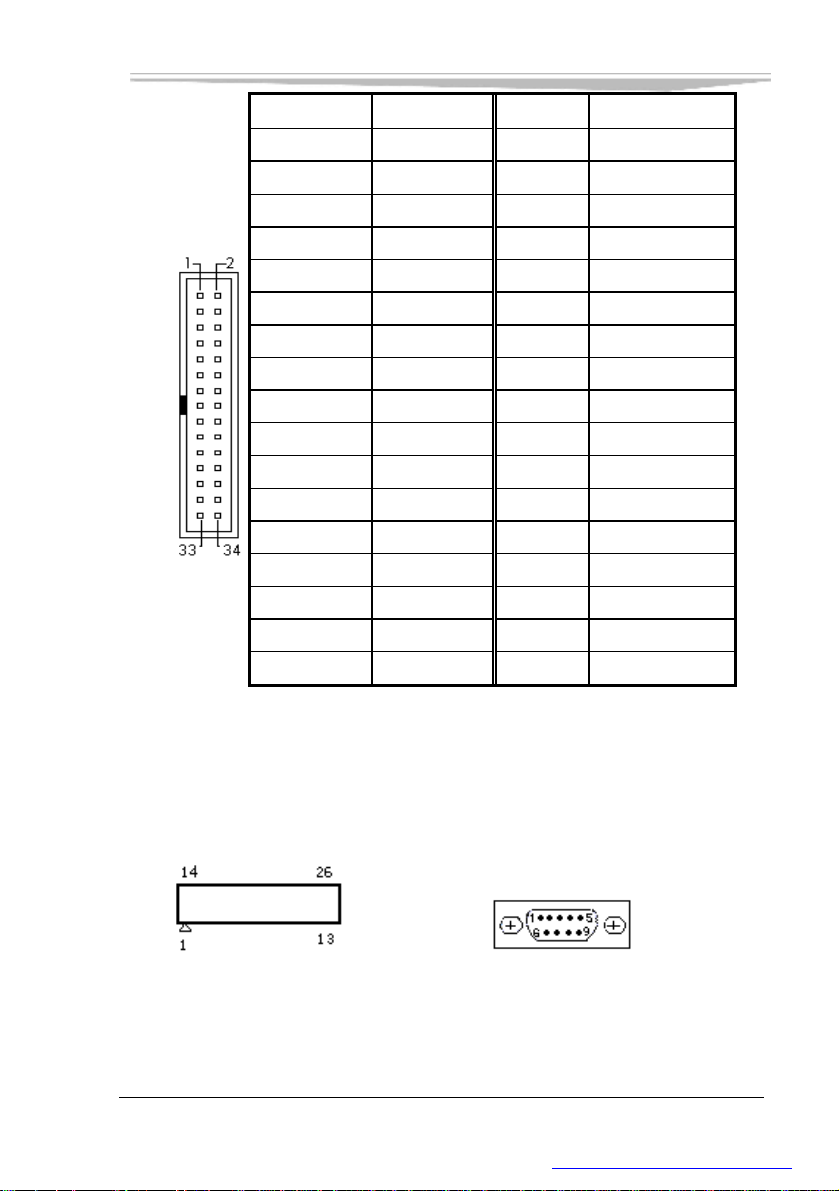

本单板电脑提供一组34针软驱接口（FDC1），最多可连接两个3.5

英寸或5.25英寸软驱。接线时请注意电缆和插座的方向（软驱电缆有
红色标识的为第一脚）。

- 12 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

管脚 信号名称

管脚

1 地 2 RM/LC0
3 地 4 无连接
5 地 6 RM/LC1
7 地 8 索引

9 地 10 马达启用 0
11 地 12 驱动器选择 1
13 地 14 驱动器选择 0
15 地 16 马达启用 1
17 地 18 方向
19 地 20 步骤
21 地 22 写数据

信号名称

23 地 24 写门
25 地 26 磁轨 00

FDC1

27 地 28 写保护
29 地 30 读数据
31 地 32 1 边选择
33 地 34 磁盘改变

并口与串口

(1) 并口

标准的26针并行接口，可依据您的需求用来连接并行接口外设。

LPT1 COM1

EC9-1711LNA - 13 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

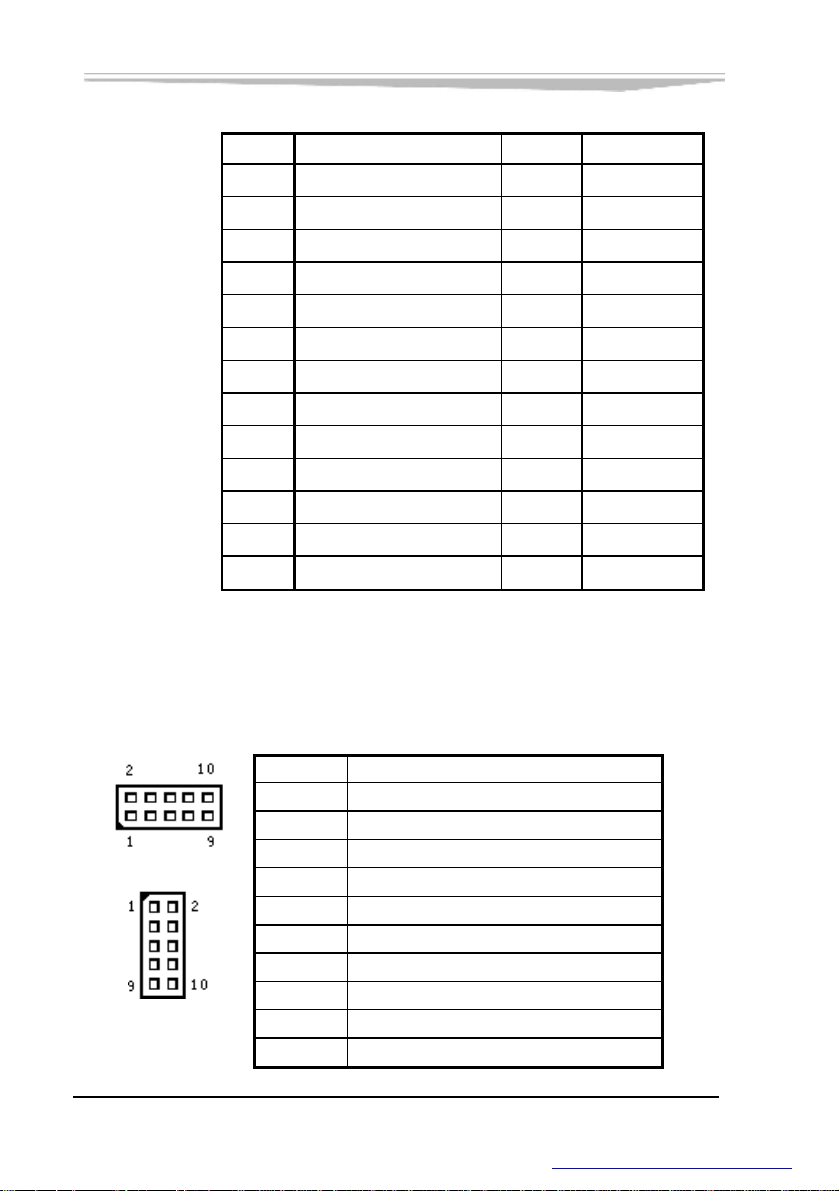

第二章 安装说明

1 DCD,

数据载波检测

2

RXD,

接收数据

3

TXD,

传输数据

4

DTR,

数据终端准备好

5

GND,

地

6

DSR,

数据设备准备好

7 RTS,

请求发送

8

CTS,

清发送

9

RI,

振铃指示

10 N.C.(

COM2

、3、

4)

管脚

1
2
3
4
5
6
7
8

9
10
11
12
13

信号名称 管脚 信号名称

Line printer strobe
PD0, parallel data 0
PD1, parallel data 1
PD2, parallel data 2
PD3, parallel data 3
PD4, parallel data 4
PD5, parallel data 5
PD6, parallel data 6
PD7, parallel data 7

ACK, acknowledge

Busy

Paper empty

Select

14
15
16
17
18
19
20
21
22
23
24
25
26

AutoFeed

Error

Initialize

Select
Ground
Ground
Ground
Ground
Ground
Ground
Ground
Ground

AutoFeed

(2) 串口

COM1是一个9芯D-SUB接口， COM1，COM2，COM3，COM4可以连接

具有RS-232标准接口的鼠标、调制解调器、数码相机等设备。

COM2

COM3/COM4

COM1 图见上页

- 14 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

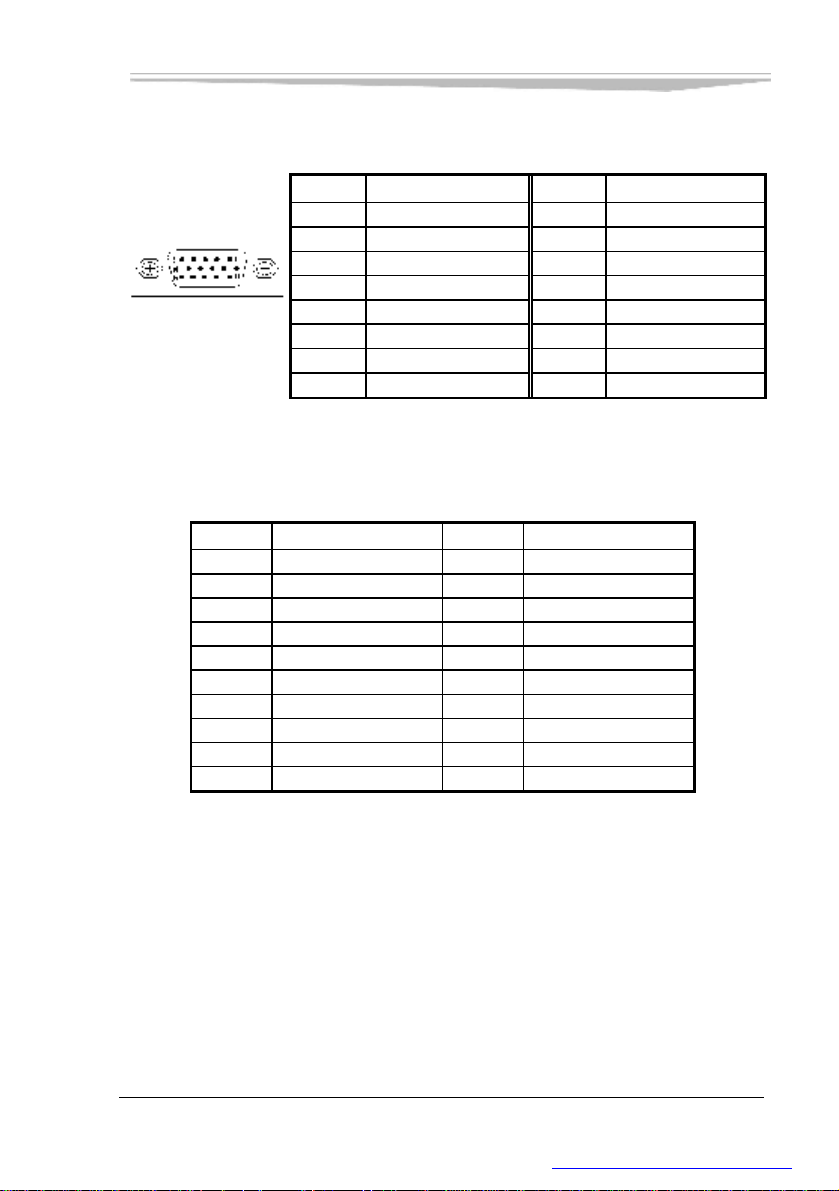

显示接口

(1) 15芯D型VGA显示器插座

管脚

1 Red 2 Green
3 Blue 4 N.C.
5 GND 6 GND
7 GND 8 GND

VGA1

9 +5V 10 GND
11 N.C. 12 DDCDATA
13 HSYNC 14 VSYNC
15 DDCCLK

(2) LVDS：LVDS输出接口

LVDS1：LVDS接口，通道1

管脚 信号名称 管脚

1 DATA0+ 2 DATA0­3 GND 4 GND
5 DATA1+ 6 DATA1­7 GND 8 GND

9 DATA2+ 10 DATA2­11 GND 12 GND
13 CLK+ 14 CLK­15 GND 16 GND
17 N.C. 18 N.C.
19 VDD 20 VDD

信号名称 管脚

信号名称

信号名称

注：LVDS1和LVDS2功能不是对称的。LVDS2不能单独使用，只是

起扩充LVDS1带宽的作用。必须 使用支持双通道LVDS的LCD屏才能同时

使用LVDS1和LVDS2两个接口。只有单通道LVDS接口的LCD屏只能使用
LVDS1接口。

EC9-1711LNA - 15 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

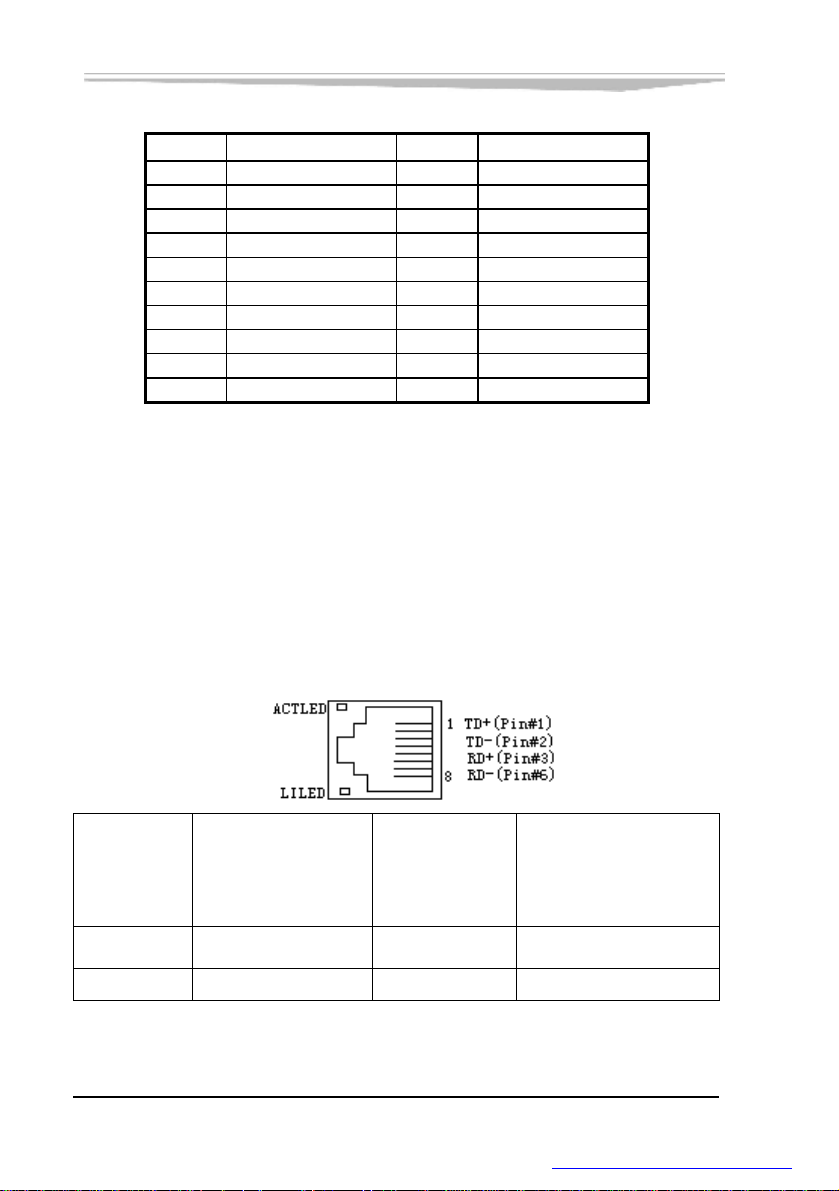

LVDS2：LVDS接口，通道2

管脚 信号名称 管脚

信号名称

1 DATAB0+ 2 DATAB0­3 GND 4 GND
5 DATAB1+ 6 DATAB1­7 GND 8 GND

9 DATAB2+ 10 DATAB2­11 GND 12 GND
13 CLKB+ 14 CLKB­15 GND 16 GND
17 N.C. 18 N.C.
19 VDD 20 VDD

网络接口

此接口是主板上10/100Mbps以太网接口，LILED和ACTLED是以太

网接口两边的绿色和黄色LED，它们显示着LAN的活动和传输状态。请

参考以下每一个LED的状态描述：

TD+,TD-：正/负发送数据信号。 RD+,RD-：正/负接收数据信号。
ACTLED：网络活动状态灯。 LILED：网络链路状态灯。

LILED

(绿色

灯)

指示状态

ACTLED

（黄色

灯）

指示状态

亮 网络链路有效 亮 正在收发数据

灭 网络链路无效 灭 没有数据要收发

注：网络接口与USB端口0及端口1共用一个连接器模组：LAN/USB。

- 16 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

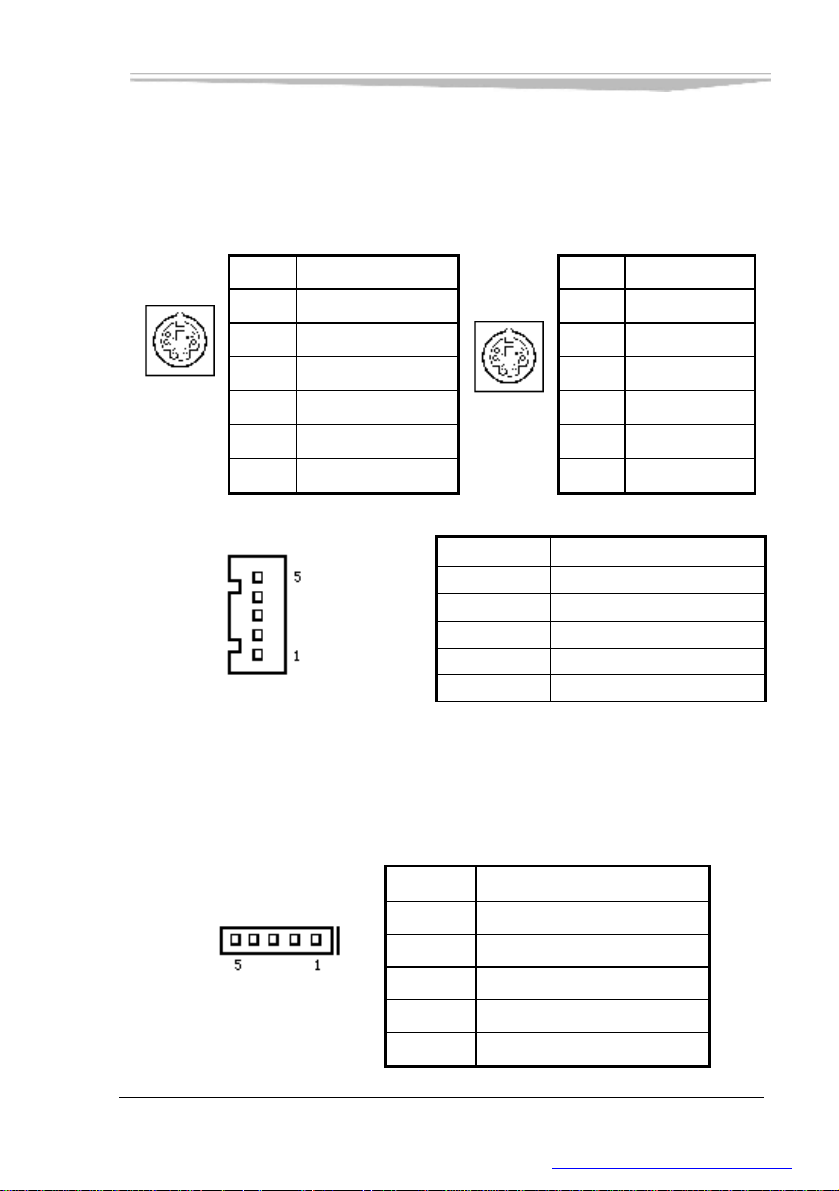

键盘与鼠标接口

KEYBD是一个6脚键盘mini DIN插座，MOUSE是一个6脚鼠标mini

DIN插座（顶部：MOUSE；底部：KEYBD）(图标显示为KM1)。另外，板

上还提供一个5针单列外接键盘插座（J3）。

管脚

1 Keyboard data

信号名称 管脚 信号名称

1 Mouse data
2 No connect 2 No connect
3 GND 3 GND

KEYBD

4 +5V 4 +5V
5

Keyboard

6 No connect

MOUSE

5

Mouse

6 No connect

J3：外部键盘接口

管脚

信号名称

5 +5V
4 地
3 无连接
2 键盘数据

J3

1 键盘时钟

IrDA/红外接口

提供一组红外线模组插针（IR1），支持IrDA 1.0版SIR协议或夏

普ASK-IR协议红外线数据传输功能。

管脚

信号名称

1 +5V
2 N.C.

IR1

3 IrRx
4 GND
5 IrTx

EC9-1711LNA - 17 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

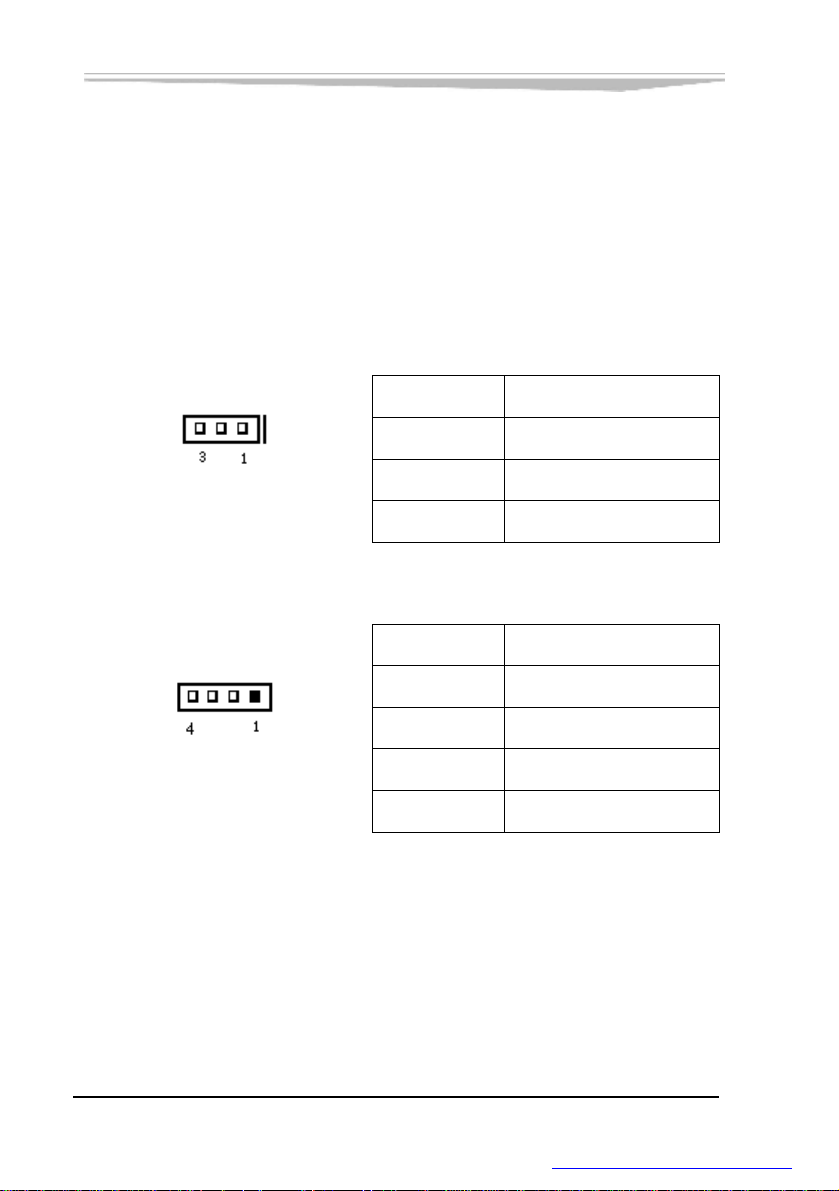

音频（Audio）功能

利用附在主板上的电缆，Line_Out可以连接到耳机或更适合的功

率扬声器。Line_In用于计算机对磁带机或其他声频源的录音或通过
Line_Out播放。Mic用于连接麦克风输入声音。

J9(BNC或RCA接头)为左声道声音输出；J10(BNC或RCA接头)为右

声道声音输出(通过JP3跳线，可选择输出到J9，J10的声源（详见JP3
定义说明）)；J11立体声输入接头；J12为麦克风接头。

管脚 信号名称

1 麦克风1输入
2 GND

J12

3 麦克风2输入

CDIN为CD声音输入

管脚 信号名称

1 CD左声道输入

CDIN

2 GND
3 GND
4 CD右声道输入

电视输出接口

电视输出连接器（TV）由三个RCA插座组成，可以支持混合视频，

分离视频（S端子）和分量视频输出。其中，分量视频输出可以支持

的高清电视标准包括：480i/60Hz, 480p/60Hz, 576i/50Hz,
576p/50Hz, 720p/60Hz,1080i/50Hz, 1080p/60Hz和1080p24。

- 18 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

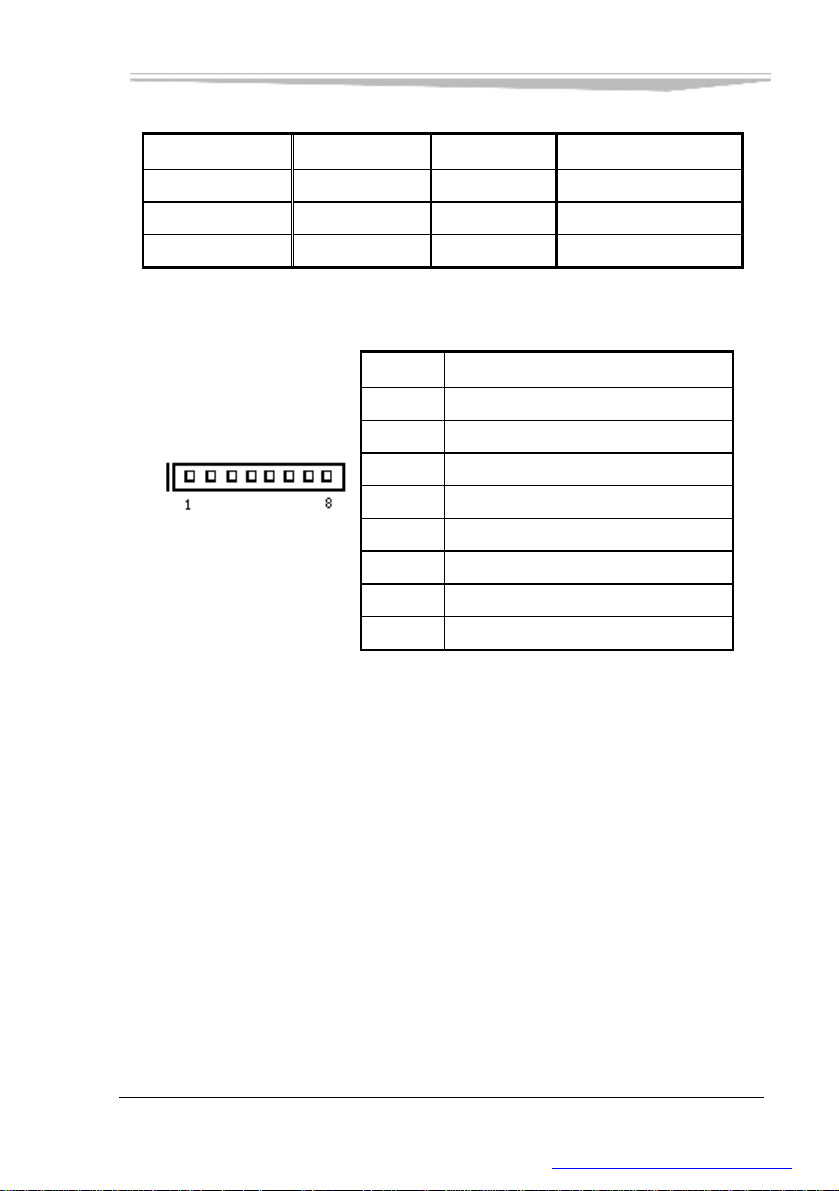

连接不同接口的电视机,请参考下表：

TV 输出端子

绿色端子（右）
蓝色端子（中）
红色端子（左）

混合视频 S 端子 高清电视接口

不用 Y Y

Y/C 不用 Pb

不用 C Pr

LCD 背光控制和 DDC 总线接口

管脚

1 背光控制
2 背光使能
3 GND
4 N.C.

LCD

5 LCD 背光电源（由 J1 控制）
6 GND
7 LCD DDC 接口数据
8 LCD DDC 接口时钟

风扇接口

信号名称

本CPU卡提供两组标准风扇插座（CPUFAN（CPU风扇）、CHSFAN

（机箱风扇））。

使用风扇插座时要注意以下三点：

Ø 风扇电流不大于 350 毫安（4.2 瓦，12 伏特）。
Ø 请确认风扇接线和本插座的接线是否相符。电 源 线（ 通 常 为 红

色 ） 在 中 间 位 置。另外就是地线（通常为黑色）和风扇转速输

出脉冲信号线（其它颜色）。有些风扇没有转速检测，但该引线
却有高达 12V 的输出，会损坏 CPU 卡，这是非标准接线。建

议使用带转速检测风扇。

EC9-1711LNA - 19 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

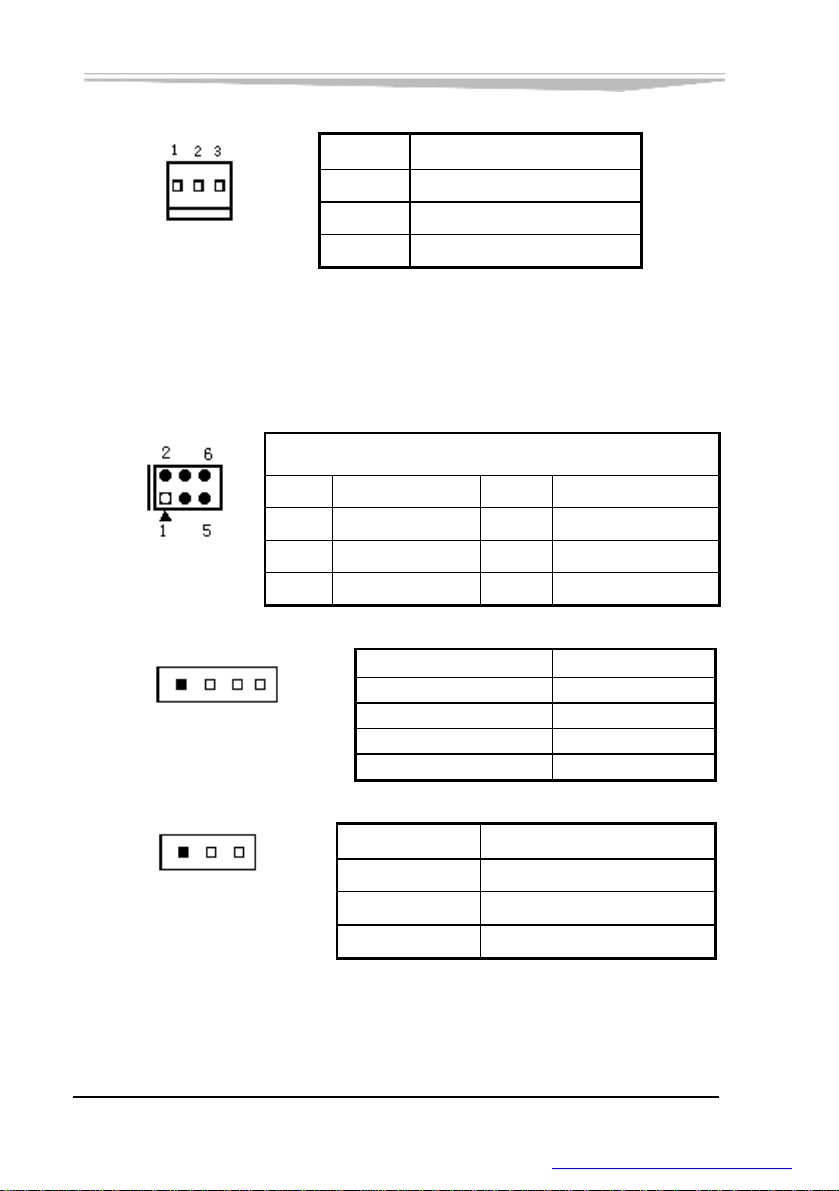

第二章 安装说明

FP2

1 4

1 3

FP1

Ø 将风扇气流调整成能将热量排出的方向。

管脚

信号名称

1 地

CPUFAN、CHSFAN

2 +12V
3 转速脉冲

状态指示接口

FP1，FP2，FP3用于连接至机箱前面板上所设的功能按钮或指示

灯。

管脚

1
3
5

信号名称 管脚

Power Button-

GND

IDE LED -

管脚 信号名称

FP1

信号名称

2

Power Button+

4
6

IDE LED +

1 Speaker out
2 N.C.
3 GND
4 +5V

RESET

FP3

管脚

1 Power LED +
2 N.C.

信号名称

3 GND

PCI 接口

- 20 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

1 GND 41 SMB_DATA 81 PC1_AD29

2

VCC+12V 42 GND 82 GND 3 VCC+5V 43 PCI_

PAR 83 PC1_AD27

4

VCC+5V 44 PCI_

AD15 84 PC1_AD25

5

VCC+5V 45 VCC+3.3V

85

VCC+3.3V

6

PIRQF# 46 PCI_

AD13 7 PIRQB# 47 PCI_

AD11 87 PC1_AD23

8

VCC+5V 48 GND 88 GND 9 PM_CLKRUN

49 PCI_

AD9 89 PC1_AD2

1 10 VCC+5V 50 PCI_

C/BE#0

90

PC1_AD19

11

Null 51 VCC+3.3V

91

VCC+3.3V

12

GND 52 PCI_

AD6 92 PC1_AD17

13

GND 53 PCI_

AD4 93 PC1_C/BE#2

14 VCC3.3SB 54

GND 94 PC1_AD23

15

PCI_RST#

55

PCI_

AD2 95 PC1_IRDY#

16

VCC+5V 56 PCI_

AD0 96 VCC+3.3V

17

PCI_

GNT#0

57

VCC+5V

97

PC1_DEVSEL#

18

GND 58 PCI_

REQ64#

98

GND 19 PCI_

PME# 59

VCC+5V

99

PC1_PLOCK#

20

PCI_

AD30 60 VCC+5V

100 PC1_PERR#

21

VCC+3.3V

61

VCC-12V 101 VCC+3.3V

22

PCI_

AD28 62 GND 102 PC1_SERR#

23

PCI_

AD26 63 GND 103 VCC+3.3V

24

GND 64 Null 104 PC1_C

/BE#1

25

PCI_

AD24 65 VCC+5V 105 PC1_AD14

66

VCC+5V 106 GND 27 VCC+3.3V

67

PIRQG#

107 PC1_AD12

28

PCI_

AD22 68 PIRQD#

108 PC1_AD10

29

PCI_

AD20 69 GND 109 GND 30 GND 70 Null 110 PC1_AD8

31

PCI_

AD18 71 GND 111 PC1_AD7

32

PCI_

AD16 72 GND 112 VCC+3.3V

33

VCC+3.3V

73

GND 113 PC1_AD5

34

PCI_

FRAME

74 SERIRQ

114 PC1_AD3

35

GND 75 GND 115 GND 36 PCI_

TRDY#

76

CLK_PC1_SLOT

116 PC1_AD1

37

GND 77 GND 117 VCC+5V

38

PCI_

STOP#

78

PC1_REQ#0

118 PC1_ACK64#

39

VCC+3.3V

79

VCC+5V 119 VCC+5V

40

SMB_CLK 80

PC1_AD31

120 VCC+5V

(1) 标准的PCI插槽(图示标识为PCI1)

管脚

信号名称

管脚

信号名称

管脚

信号名称

EC9-1711LNA - 21 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第二章 安装说明

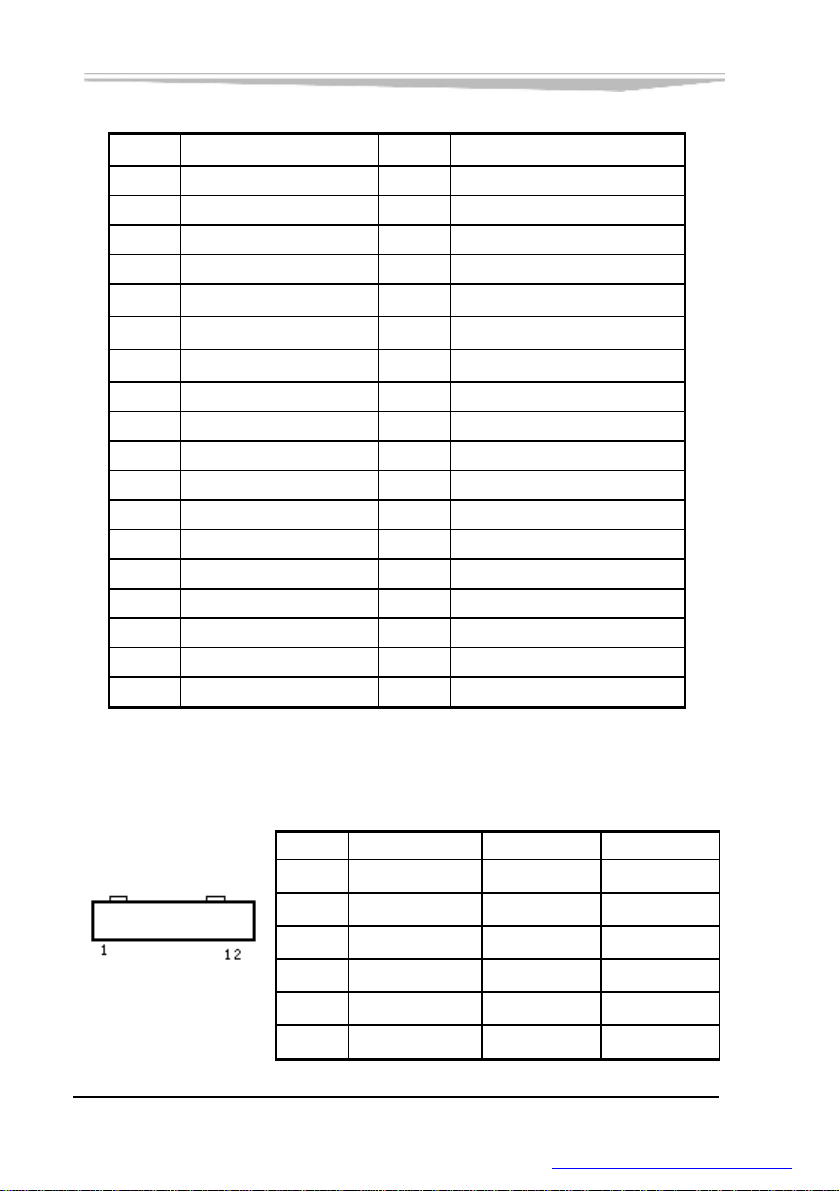

(2) 扩充PCI接口(图示标识为PCIE1)

管脚

信号名称 管脚

信号名称

B1 +12V1 A1 PRSNT1#
B2 +12V2 A2 +12V3
B3 N.C. A3 +12V4
B4 GND1 A4 GND6
B5 SMCLK A5

B6 SMDATA A6
B7 GND2 A7

N.C.
N.C.
N.C.

B8 +3.3V1 A8 N.C.

B9 N.C. A9 3.3V2
B10 3.3Vaux A10 3.3V3
B11 WAKE# A11 PWRGD
B12 N.C. A12 GND7
B13 GND3 A13 REFCLK+
B14 HSOp_0 A14 REFCLK­B15 HSOn_0 A15 GND8
B16 GND4 A16 HSLp_0
B17 PRSNT2# A17 HSLn_0
B18 GND5 A18 GND9

电源接口

(1) AT电源接口

- 22 -

J8

管脚

1
2
3
4
5
6

信号名称

Power Good

+5V

+12V

-12V
GND
GND

EC9-1711LNA

管脚

7
8

9
10
11
12

信号名称

GND
GND

-5V
+5V
+5V
+5V

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

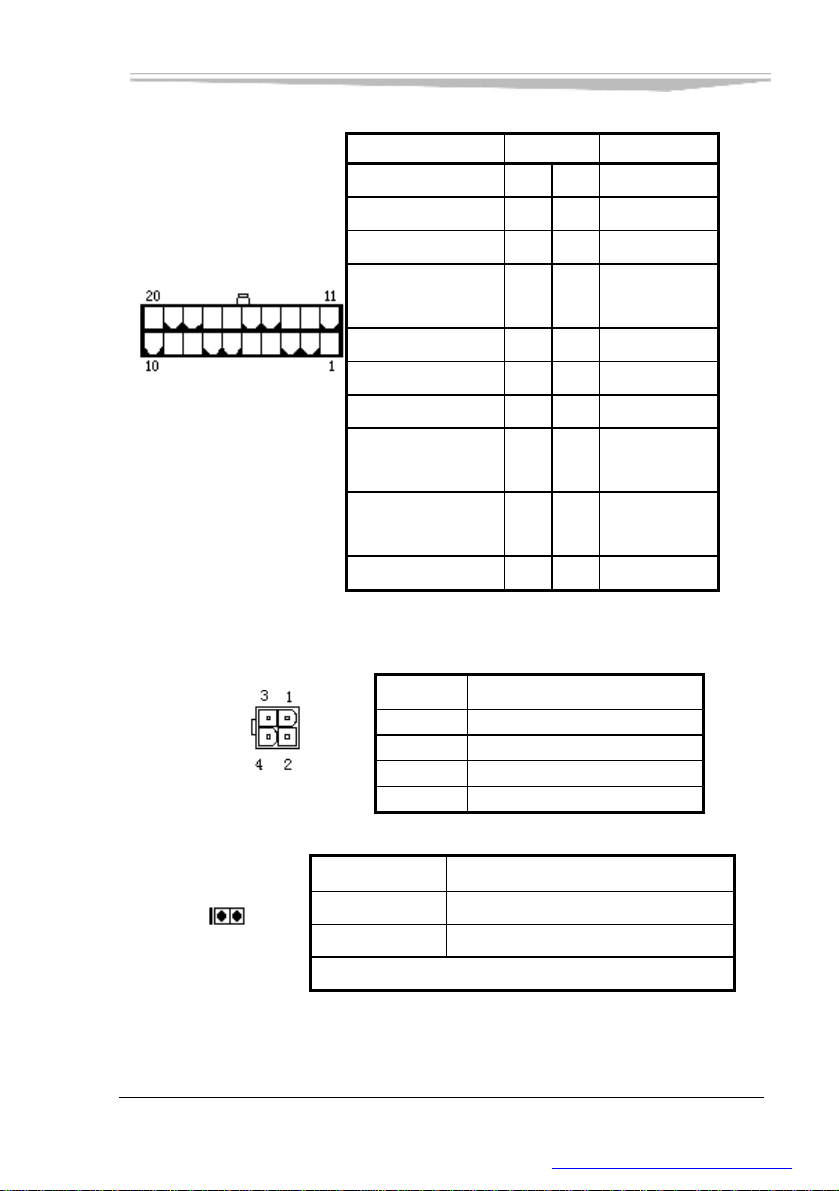

(2) ATX电源接口

第二章 安装说明

J4

(3) +12V电源接口

J6

信号名称 管 脚

+3.3V 11 1

-12V 12 2

信号名称

+3.3V
+3.3V

GND（地） 13 3 GND（地）

PS-ON(电源开

关控制)

14 4

+5V

GND（地） 15 5 GND（地）
GND（地） 16 6

+5V

GND（地） 17 7 GND（地）

-5V 18 8

+5V 19 9
+5V 20 10

管脚

信号名称

Power

Good

+5V SB(后

备+5V)

+12V

1 GND
2 GND
3 +12V
4 +12V

管脚

信号名称

1 +5V Standby

J5

2 +5V

对 ATX 电源，J5 开路；对 AT 电源，J5 短路

EC9-1711LNA - 23 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第三章 BIOS功能简介

第三章
BIOS 功能简介

EC9-1711LNA主板BIOS相关功能简介请参照我公司的《AMI BIOS

设置指南》。

- 24 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

地址 设备描述

附录

I/O 口地址映射表

系统I/O地址空间总共有64K，每一外围设备都会占用一段I/O地

址空间。下表给出了本CPU卡部分设备的I/O 地址分配，由于PCI设备

（如PCI网卡）的地址是由软件配置的，表中没有列出。

000h - 01Fh DMA 控制器
020h - 021h 可编程中断控制器
024h – 025h 可编程中断控制器
028h – 029h 可编程中断控制器
02Dh – 02Dh 可编程中断控制器
02Eh – 02Fh LPC Super I/O W83627HF
030h – 031h 可编程中断控制器
034h – 035h 可编程中断控制器
038h – 039h 可编程中断控制器
03Ch – 03Dh 可编程中断控制器
040h - 043h 定时器/计时器（8254）
04Eh – 04Fh LPC Super I/O
050h – 053h 定时器/计时器

060h 位于 LPC 总线上的微控制器
061h NMI中断控制器
062h 位于 LPC 总线上的微控制器
064h 位于 LPC 总线上的微控制器
066h 位于 LPC 总线上的微控制器
070h NMI和 RTC 控制器保留
071h RTC控制器
072h NMI和 RTC 控制器
073h RTC控制器
074h NMI和 RTC 控制器
075h RTC控制器
076h NMI和 RTC 控制器

EC9-1711LNA - 25 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第三章 BIOS功能简介

077h RTC

控制器

080h DMA控制器，LPC 或 PCI
081h - 083h DMA 控制器
084h - 086h DMA 控制器，LPC 或 PCI

087h DMA控制器

088h DMA控制器，LPC 或 PCI
089h – 08Bh DMA 控制器
08Ch – 08Eh DMA 控制器，LPC 或 PCI

08Fh DMA控制器
090h – 091h DMA 控制器

092h 复位产生器
093h – 09Fh DMA 控制器
0A0h – 0A1h 可编程中断控制器
0A4h – 0A5h 可编程中断控制器
0A8h – 0A9h 可编程中断控制器
0ACh – 0ADh 可编程中断控制器
0B0h – 0B1h 可编程中断控制器
0B2h – 0B3h 电源管理
0B4h – 0B5h 可编程中断控制器
0B8h – 0B9h 可编程中断控制器
0BCh – 0BDh 可编程中断控制器
0C0h – 0D1h DMA 控制器
0D2h – 0DDh DMA 控制器保留
0DEh – 0DFh DMA 控制器

0F0h PCI和主控制器取消(FERR#/IGNNE#/中断控制器)
170h – 177h IDE 控制器，SATA 控制器或 PCI
1F0h – 1F7h IDE 控制器，SATA 控制器或 PCI

376h IDE控制器，SATA 控制器或 PCI
4D0h – 4D1h 中断控制器

CF9h 复位产生器

- 26 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

级别 功能

IRQ 中断分配表

系统共有15个中断源，有些已被系统设备独占。只有未被独占的
中断才可分配给其他设备使用。ISA设备要求独占使用中断；只有即
插即用ISA设备才可由BIOS或操作系统分配中断。而多个PCI设备可共

享同一中断，并由BIOS或操作系统分配。下表给出了本CPU卡部分设
备的中断分配情况，但没有给出PCI设备所占用的中断资源。

IRQ0 系统计时器
IRQ1 标准 101/102 键或 Microsoft 键盘
IRQ2 可编程的中断控制器
IRQ3 串口#2
IRQ4 串口#1
IRQ5 Intel(R) 82801DB/DBM USB Universal Host Controller -24C4
IRQ5 ACPI IRQ Holder for PCI IRQ Steering
IRQ6 软驱
IRQ7 并口#1
IRQ8 系统 CMOS/实时时钟
IRQ9 SCI IRQ used by ACPI bus
IRQ10 Intel(R) 82801DB/DBM USB Universal Host Controller-24C2
IRQ10 Intel(R) 82852/82855 GM/GME Graphics Controller
IRQ10 ACPI IRQ Holder for PCI IRQ Steering
IRQ11 NetMos PCI Serial Port COM8
IRQ11 NetMos PCI Serial Port COM7
IRQ11 NetMos PCI Serial Port COM6
IRQ11 NetMos PCI Serial Port COM5
IRQ11 Realtek AC'97 Audio
IRQ12 PS/2 兼容型鼠标端口
IRQ13 数据数值处理器
IRQ14 Intel(R) 82801DB Ultra ATA Storage Controller-24CB
IRQ15 从 IDE
IRQ15 Intel(R) 82801DB Ultra ATA Storage Controller-24CB

EC9-1711LNA - 27 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第三章 BIOS功能简介

看门狗定时器配置

EC9-1711LNA提供一个可按分或按秒计时的，最 长 达 255级的可编

程看门狗定时器(以下简称WDT)。通过编程，WDT超时事件可用来将系

统复位或者产生一个可屏蔽中断。

以下用C语言形式描述了WDT的编程。必须注意：在对WDT进行操

作之前，需先进入WDT编程模式；在结束对WDT的操作之后，退出WDT。

对WDT的编程需遵循以下步骤：

Ø 进入WDT编程模式
Ø 设置WDT工作方式/启动WDT/关闭WDT
Ø 退出WDT编程模式

WDT的编程方法，请参看以下示范代码：
#define INDEXP 0x2e
#define DATAP 0x2f
//Super I/O Watchdog
#define STARTPROG { outportb(INDEXP,0x87);
outportb(INDEXP,0x87);}
#define ENDPROG outportb(INDEXP,0xaa);
#define SELEDEV(x) { outportb(INDEXP,7);
outportb(DATAP,x); }
#define WRITEREG(reg,val) { outportb(INDEXP,reg);
outportb(DATAP,val); }
//1.Initial Watchdog device
short SIOWTD_Setup(short irq)
/* irq=3,4,5,6,7,9,12,0:disable interrupt,0xff:reset*/

- 28 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

{
//start programming Watchdog
STARTPROG
//Active Watchdog Device
SELEDEV(8) //logical device 8
WRITEREG(0x30,0x01)
//read IC is 627HF or 627THF
outportb(INDEXP, 0x20);
unsigned char thfver = inportb(DATAP);
//{0x52=HF,0x82=THF}
outportb(INDEXP,0x2b);
unsigned char oldval=inportb(DATAP);
if(irq==0xff) //WatchDog cause System Reset
{
if(thfver == 0x82)
{ //is 627THF
oldval &= 0xf3;
oldval |= 0x04; //bit3,2=01
}
else
{
oldval &= 0xef; //BIT4=0
}
WRITEREG(0x2b, oldval);

EC9-1711LNA - 29 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

第三章 BIOS功能简介

}
else //Watchdog cause System Interrupt
{
if(thfver == 0x82)
{ //is 627THF
oldval &= 0xf3; //bit3,2=00
}
else
{
oldval |= 0x10; //BIT4=1
}
WRITEREG(0x2B,oldval)
WRITEREG(0xf7,irq)
}
//end programming watchdog
ENDPROG
return 0;
}
//2.start Watchdog to count
short SIOWTD_Enable(short time,short unit)
/*unit=0:second,=1:minutes */
{
if(time<1 || time>255) return -1;
if(unit<0 || unit>1) return -1;

- 30 -

EC9-1711LNA

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

附录

//start programming watchdog
STARTPROG
SELEDEV(8) //logical device 8
//select Watchdog Timer clock
switch(unit)
{
case 0:
WRITEREG(0xf5,0x00) //BIT3=0,secondes
break;
case 1:
WRITEREG(0xf5,0x08) //BIT3=1,minutes
break;
}
WRITEREG(0xF6,time) //set timeout value
//end programming watchdog
ENDPROG
return 0;
}

EC9-1711LNA - 31 -

PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
