Page 1

EC5

1717CLDNA

版本

：

单板电脑带 CRT / LVDS /LAN /Audio/SSD/CPU

Page 2

非常感谢您购买“EVOC”产品

在打开包装箱后请首先依据物件清单检查配件，若发现物件有所

损坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。

þ 1 块 EC5-1717CLDNA 工业级主板 þ 1 本用户手册 þ 1 本《AMI BIOS 设置指南》 þ 1 条 IDE 电缆 þ 1 条音频转接线 þ 1 条 4 串口转接电缆 þ 1 条并口转接电缆 þ 1 条 PS2 转接线 þ 2 条 USB 转接电缆 þ 1 条网口转接线 þ 1 条 CRT 转接线 þ 1 张 EVOC 光碟 þ 备用跳线帽

Page 3

声明

除列明随产品配置的配件外，本手册包含的内容并不代表本公司

的承诺，本公司保留对此手册更改的权利，且不另行通知。对于任何

因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概

不负责。

订购产品前，请向经销商详细了解产品性能是否符合您的需求。 EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到

的其他商标，其所有权为相应的产品厂家所拥有。

电子的或其它任何方式进行复制。

Page 4

安全使用小常识

1. 产品使用前，务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上一会儿（比如 10 秒钟），以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘部分的习惯；

5. 为避免人体被电击或产品被损坏，在每次对主板、板卡进行拔插

或重新配置时，须先关闭交流电源或将交流电源线从电源插座中

拔掉；

6. 在需对板卡或整机进行搬动前，务必先将交流电源线从电源插座中拔掉；

7. 对整机产品，需增加／减少板卡时，务必先拔掉交流电源；

8. 当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔掉；

9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待 30 秒后再开机。

Page 5

第一章产品介绍.....................................................................................1

简介...........................................................................................................1

订购信息...................................................................................................1

环境与机械尺寸.......................................................................................2

微处理器（CPU） ...................................................................................2

芯片组（Chipset）...................................................................................2

系统存储器（System Memory） ............................................................2

网络功能（LAN）...................................................................................2

IDE 功能...................................................................................................2

音频（Audio）功能.................................................................................2

USB 功能 ..................................................................................................3

扩展总线...................................................................................................3

BIOS..........................................................................................................3

Watchdog 功能..........................................................................................3

I/O 功能 ....................................................................................................3

显示功能...................................................................................................4

省电特性...................................................................................................5

其他特性...................................................................................................5

第二章安装说明.....................................................................................6

产品外形...................................................................................................6

Page 6

接口位置示意图 .......................................................................................7

跳线功能设置 ...........................................................................................8

IDE 接口....................................................................................................9

USB..........................................................................................................11

并口与串口 .............................................................................................11

显示接口 .................................................................................................13

网络接口 .................................................................................................14

键盘与鼠标接口 .....................................................................................14

音频（Audio）功能 ...............................................................................15

LCD 背光控制和 DDC 总线接口 ..........................................................15

风扇接口 .................................................................................................16

面板接口 .................................................................................................16

电源接口 .................................................................................................17

PCI-104PLUS 接口 .................................................................................18

CF 接口 ...................................................................................................19

第三章 BIOS 功能简介 .........................................................................20

附录 .........................................................................................................21

Watchdog 编程指引 ................................................................................21

I/O 口地址映射表 ...................................................................................23

IRQ 中断分配表......................................................................................26

Page 7

第一章产品介绍

简介

EC5-1717CLDNA是一款采用 Intel 笔记本电脑芯片组 915GM 设计

高性能单板电脑。

l 在板高性能 Pentium M处理器 l 南北桥之间采用带宽达 10Gb/s的直接媒体接口 DMI l 在板 DDRⅡ533系统内存 l Intel 第三代高性能图形核心技术 l 串行 ATA接口 l 双管道，多显示接口:VGA,LVDS。

此外，EC5-1717CLDNA还提供高性价比的丰富 I/O 功能及 I/O 扩展槽：一个 33MHz 32-bit PCI-104PLUS 插槽，一个 Intel 82562ET 10M/100Mbps 网络接口、AC97 Audio 接口、一个键盘/鼠标接口、一个 40 针标准 ATA-100/66/33 IDE 接口、四个串口，一个并口、四个

USB2.0 高速接口，看门狗定时器。

EC5-1717CLDNA以其高性能、低功耗和丰富的扩展接口使用户无

需增加任何部件即可使用，可广泛应用于网络安全、仪器仪表、军事、

多媒体查询、智能产品各种嵌入式领域。

订购信息

型号描述

EC5-1717CLDNA 单板电脑带CRT/LVDS/LAN/Audio/SSD/CPU

EC5-1717CLDNA - 1 -

Page 8

第一章产品介绍

环境与机械尺寸

l 尺寸：203mm ×146mm l 温度：0°C～60°C l 湿度：5%～90%

微处理器（CPU）

Intel Pentium-M 1.6G。

芯片组（Chipset）

Intel 82915GM+ICH6M (82801FB)芯片组。

系统存储器（System Memory）

在板DDRⅡ533 内存，内存容量256MB（可选256MB-1GB）。

网络功能（LAN）

主板集成了一个Intel82562ET 10/100Mb以太网控制器，为您提

供高速稳定的网络平台选择。

IDE 功能

一个40Pin ATA100/66/33通道，支持2个EIDE设备。两个串行ATA接口，数据传送速率达1.5Gb/s(最小150MB/s)。

音频（Audio）功能

板上集成一个标准的AC’97音效芯片，提供优质的声音效果。

- 2 - EC5-1717CLDNA

Page 9

第一章产品介绍

USB 功能

提供四个USB2.0高速接口，使嵌入式单板的海量移动存储成为可能。

警语：1) 务必使用合格的 USB 设备，并确认其接地良好。接地不良会损坏系统；2) 任何时候，当需要用手触摸 USB 设备时，请先用双

手触摸机箱将身体上的静电释放；3) 当需要带电拔出 USB 设备时，务必确认 USB 设备处于待机状态（不工作）。

扩展总线

一个PCI-104Plus连接器，可通过扩展板扩展最多3个PCI插槽。

BIOS

AMI 新内核的PnP BIOS。

Watchdog 功能

l 1～255 级，可编程时间到中断 l 1～255 超时事件复位系统 l 1(秒/分)分辨率向下计数器

I/O 功能

l 一个高速并口,SPP/EPP/ECP 方式 l 共有 4 个 RS-232 COM 口,以满足用户越来越多的通讯需求 l 键盘/鼠标插座

EC5-1717CLDNA - 3 -

Page 10

第一章产品介绍

显示功能

Intel 82915GM显示芯片，采用Intel第3代图形核心技术，支持

双管道多接口显示：CRT，LVDS接口LCD。

图形核心频率

ü 2D 显示核心频率：133 或 190/200MHZ，随 CPU/内存配置而

不同

ü 3D 处理核心频率：133,160/166 或 190/200MHz，随 CPU/内

存配置而不同

ü Intel Smart 2D显示技术 ü Intel双频率图形技术 ü 动态显示存储器技术 DVMT 3.0

3D 图形引擎

ü 支持 DirectX 9.0 ü 支持 OpernGL 1.5和 2.0 ü 支持区域处理

模拟 CRT 数模转换接口

ü 最高数模转换频率达 400MHz ü 24位 RAMDAC ü 最大分辨率：2048x1536

数字 LVDS 输出接口

ü 支持双通道 LVDS 接口，符合 ANSI/TIA/EIA –644-2001 规

范

ü 支持 25MHz至 112MHZ单/双通道 LVDS LCD 接口：

单通道 LVDS 18bpp TFT LCD 屏；

- 4 - EC5-1717CLDNA

Page 11

第一章产品介绍

双通道 LVDS 2x18bpp TFT LCD 屏；

ü 支持最大 UXGA 屏尺寸

ü 支持最大 WUXGA 宽屏尺寸

省电特性

通过BIOS可将电源开关信号定义为ATX电源开关功能或系统睡眠 /工作状态转换功能。

其他特性

l 温度监测: CPU内带一个传感器，用以监测 CPU 的温度。 l ATX电源供电。 l 符合 ACPI（高级配置和电源接口标准），支持更多的电源管理

功能。

EC5-1717CLDNA - 5 -

Page 12

第二章安装说明

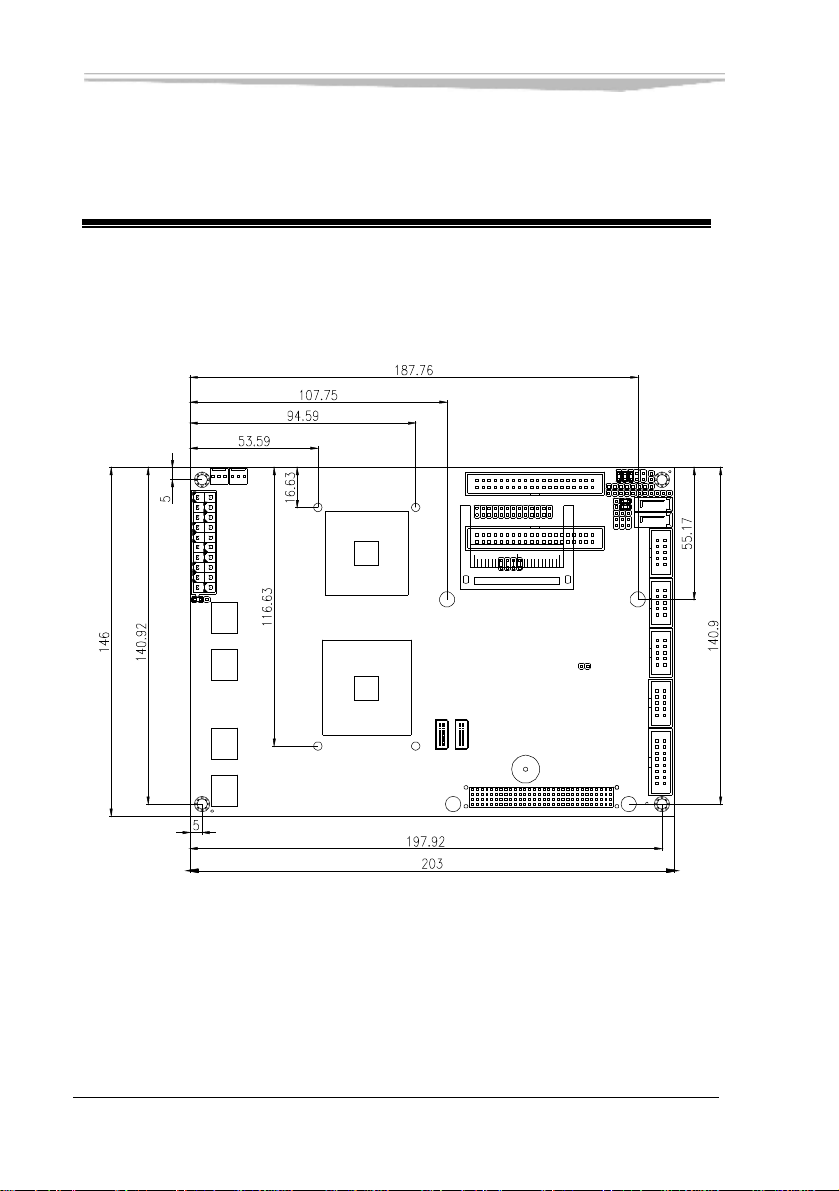

产品外形

第二章安装说明

单位：mm

- 6 - EC5-1717CLDNA

Page 13

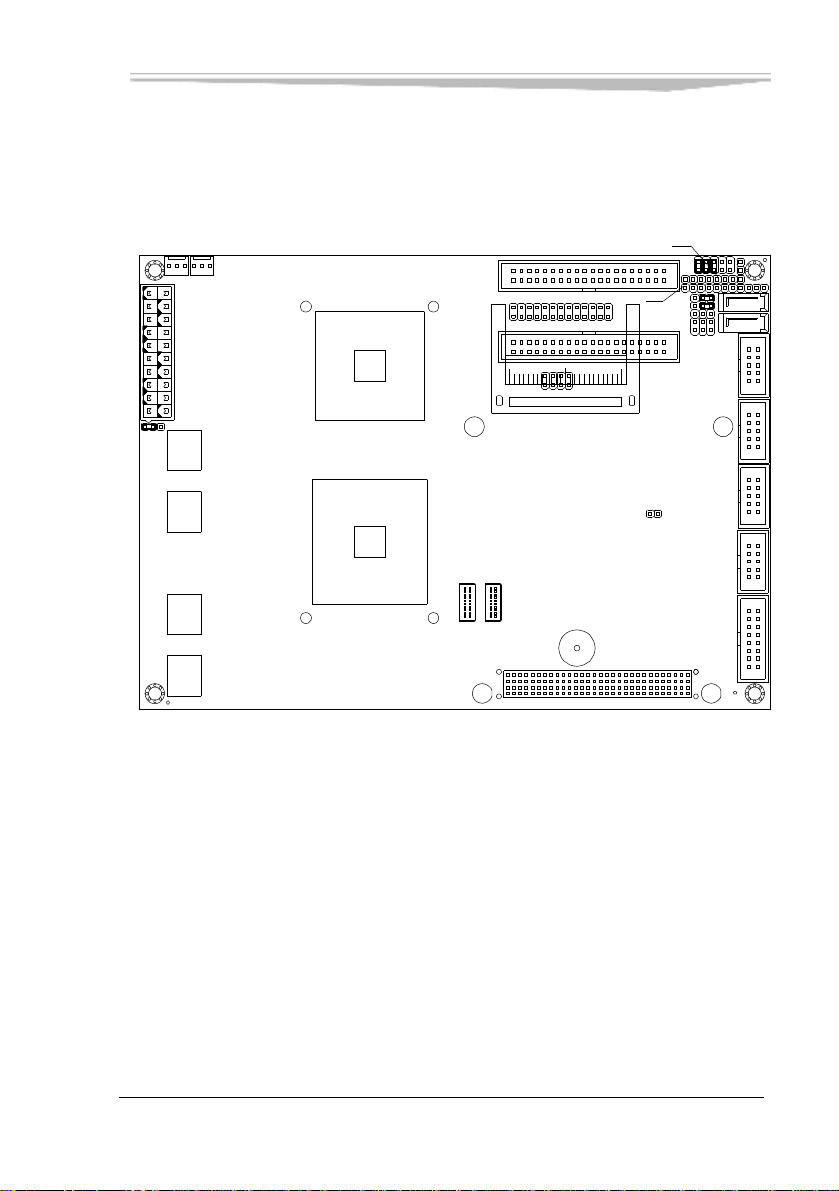

接口位置示意图

第二章安装说明

JP4

CHSFAN1

CPUFAN1

ATXPWR1

COM1

LVDS1

LVDS2

LPT1

KBMS1

CFCARD1

CMOS1

IDE1

FP3

JP5

JP2 JP1

FP2

AUDIO1

FP1

USB2

USB1

LAN1

VGA1

JP3JP6

SATA2 SATA1

LCD1

EC5-1717CLDNA - 7 -

Page 14

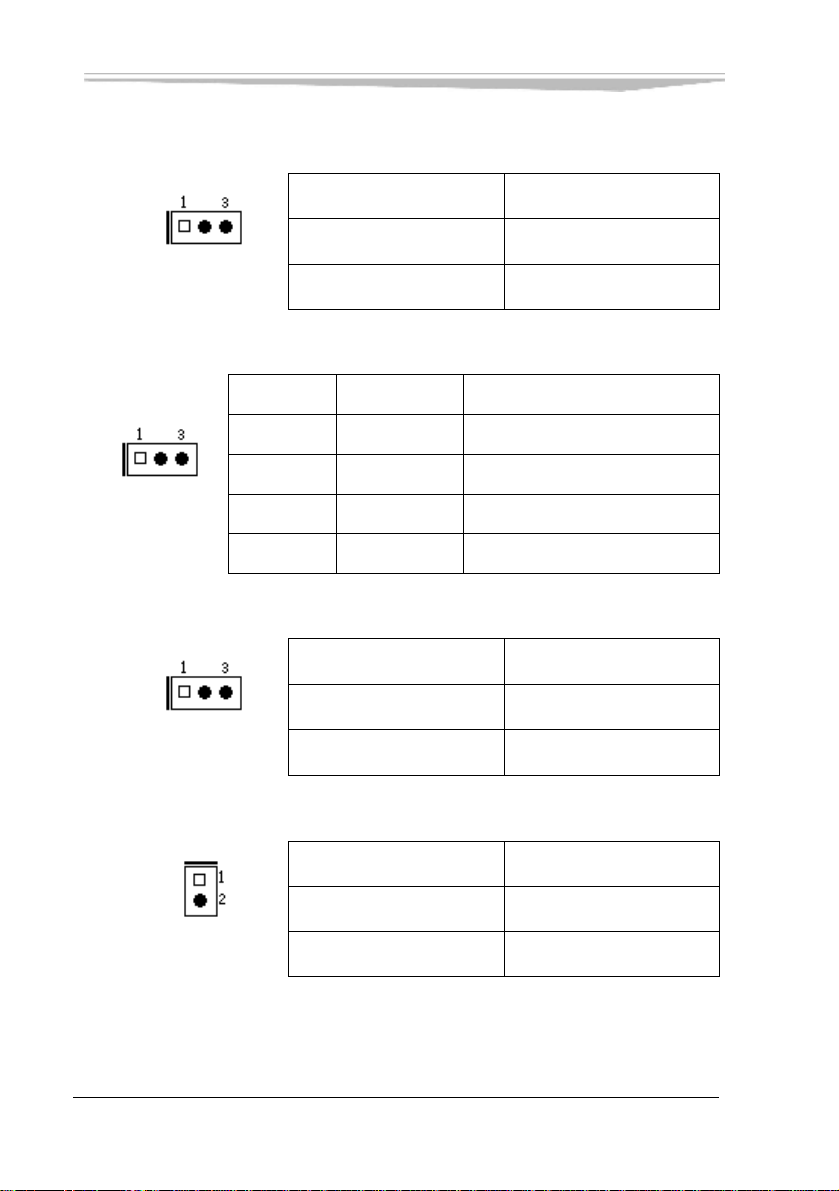

跳线功能设置

1. J2:LCD背光电压选择

第二章安装说明

设置功能

管脚 1-2 短路 +12V（缺省值）管脚 2-3 短路 +5V

2. JP1、JP2:系统总线频率选择

JP2 JP1 系统总线 FSB 频率

JP1/JP2

2-3 短路 2-3 短路 2-3 短路 533MHz 1-2 短路 1-2 短路无效选项

全开路 400MHz

1-2 短路 2-3 短路无效选项

3. JP4:ATX电源选择

设置功能

JP4

1-2 短接 ATX 电源（默认） 2-3 短接 AT（备用）

4. JP3:CF卡主从选择

设置功能

JP3

1-2 短接 Master 1-2 断开 Slave(默认)

- 8 - EC5-1717CLDNA

Page 15

第二章安装说明

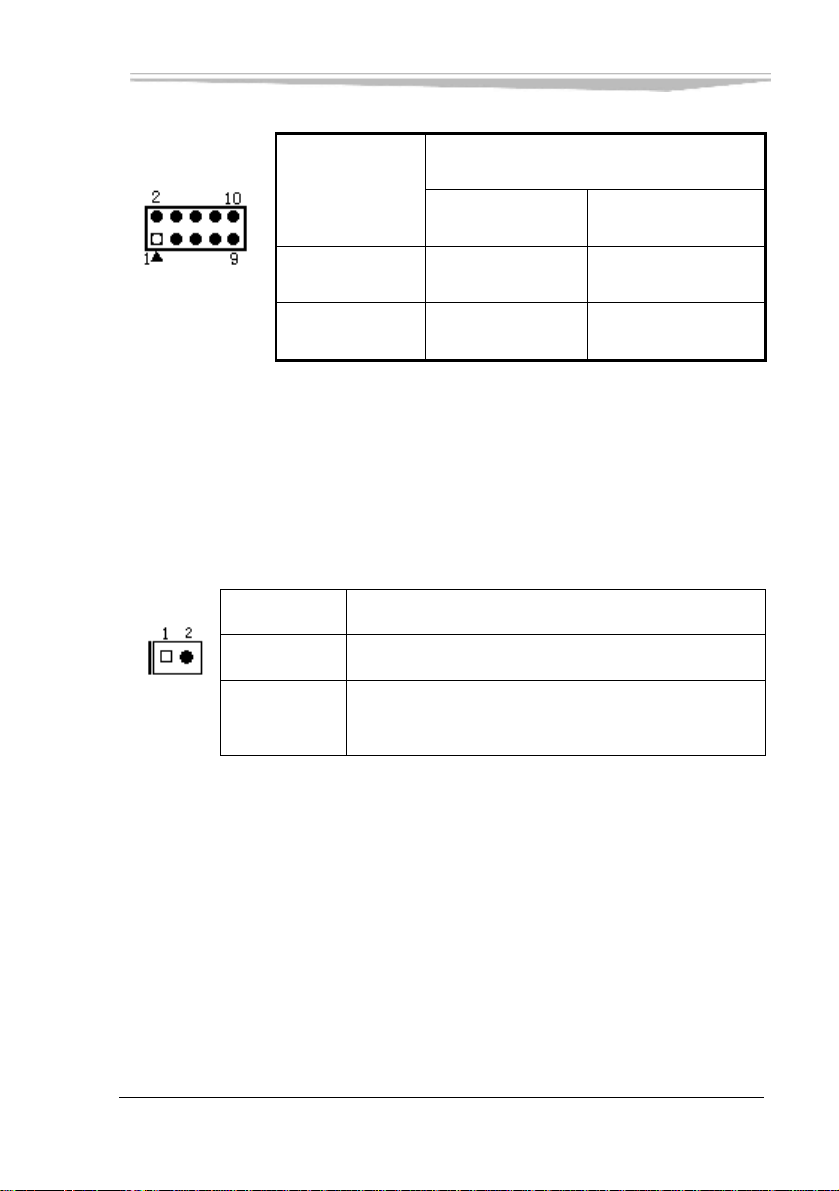

5. JP6:串口4的模式选择(2×5pin)

MODE

管脚状态

ON OFF

JP6

RS-232(默认) 1-2,3-4,5-6 其他脚断开

RS-485 3-5,7-8,9-10

其他脚断开

6. CMOS1:CMOS内容清除/保持设置

CMOS由板上钮扣电池供电。清CMOS会导致永久性消除以前系统配

置并将其设为原始（工厂设置）系统设置。其步骤: (1)关计算机，断开电源；(2)瞬间短接CMOS1插针；(3)开计算机；(4)启动时按住DEL 键进入BIOS设置，重载最优缺省值；(5)保存并退出设置。

设置功能

开路 [ 1-2 ] (正常工作状态，默认设置)

CMOS1

瞬间短路

[1-2] (清除 CMOS 内容,所有 BIOS 设置恢复成出厂值)

IDE 接口

本单板电脑提供一组40针IDE接口（IDE1），安装IDE设备时，需注意：

Ø IDE 接口可以连接两台 IDE 设备：一个为主设备（Master），一

个为从设备（Slave）。设备的连接方法是：主设备接在电缆的末

端，从设备接在电缆的中间。

Ø 连接使用 Ultra66/100 的硬盘时，必须使用 80 线的专用扁平电缆

(IDE 电缆有红色标示的为第一脚)。

EC5-1717CLDNA - 9 -

Page 16

第二章安装说明

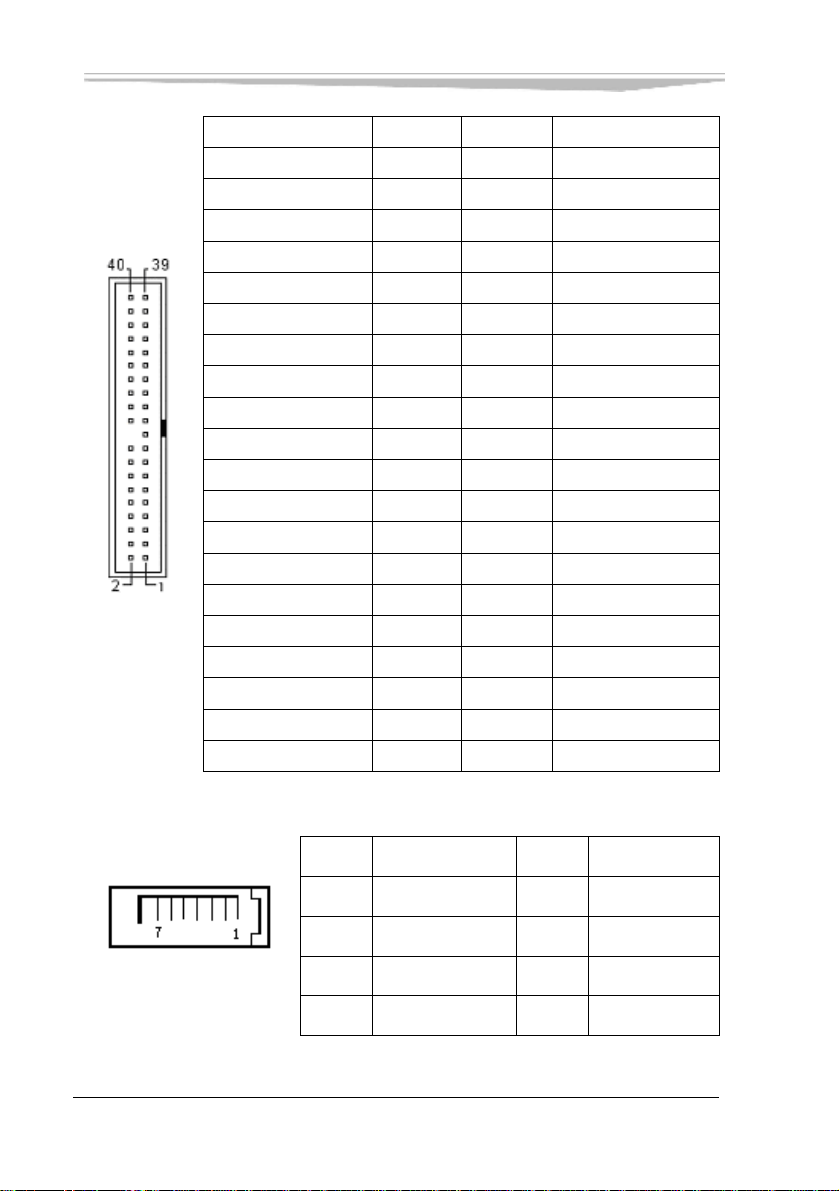

信号名称管脚管脚信号名称

Reset IDE 1 2 Ground

Data 7 3 4 Data 8 Data 6 5 6 Data 9 Data 5 7 8 Data 10 Data 4 9 10 Data 11 Data 3 11 12 Data 12 Data 2 13 14 Data 13 Data 1 15 16 Data 14 Data 0 17 18 Data 15

Ground 19 20 Key

DRQ0 21 22 Ground

IOW 23 24 Ground

IOR 25 26 Ground

IOCHRDY 27 28 Host ALE

IDE1

DACK0 29 30 Ground

IRQ14 31 32 No connect Address 1 33 34 No connect Address 0 35 36 Address 2

Chip select 0 37 38 Chip select 1

Activity 39 40 Ground

另外本单板电脑提供二组串行ATA接口：

管脚

信号名称

管脚

信号名称

1 GND 2 TX+ 3 TX- 4 GND

SATA1/SATA2

5 RX- 6 RX+ 7 GND

- 10 -

EC5-1717CLDNA

Page 17

第二章安装说明

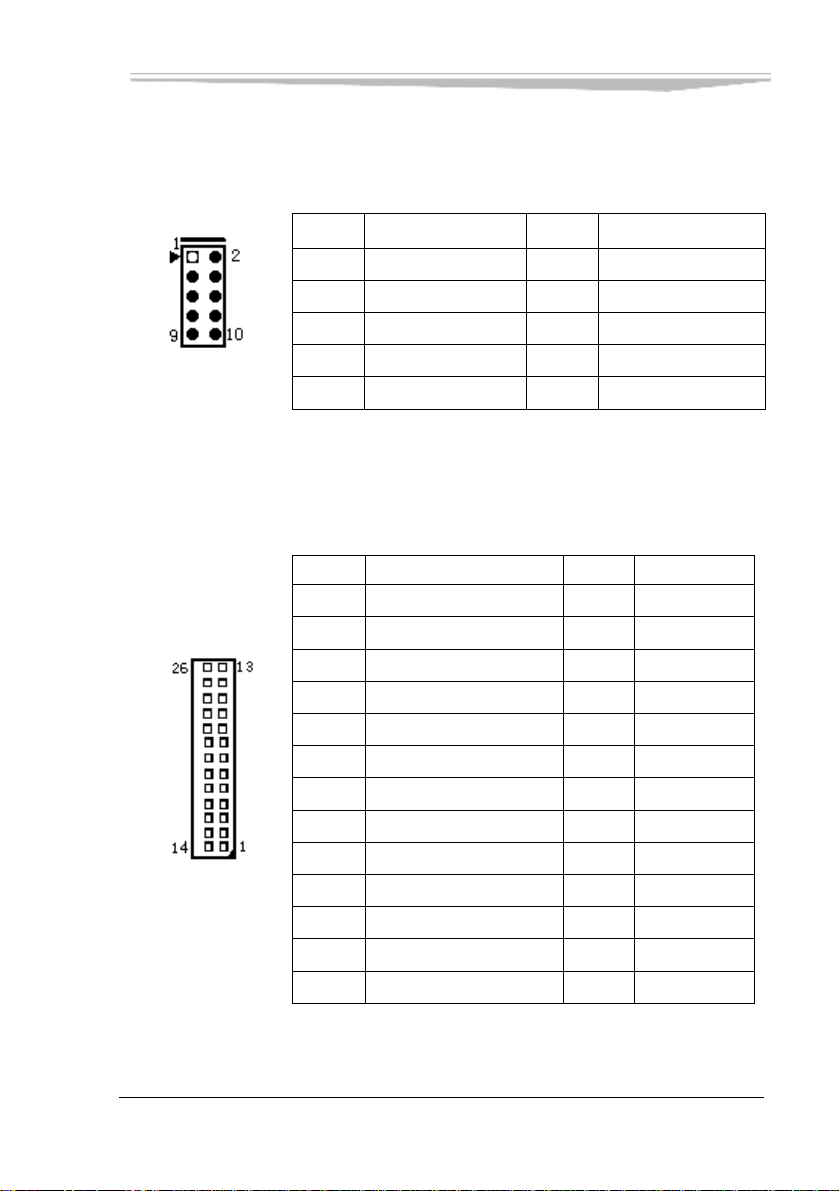

USB

本主板提供二个2×5Pin的USB设备接针（USB1、USB2），共四个

USB2.0端口。USB1包括端口1和端口2，USB2包括端口3和端口4。

管脚

信号名称管脚

信号名称

1 +5V 2 +5V 3 USB Data- 4 USB Data-

USB1/USB2

5 USB Data+ 6 USB Data+ 7 GND 8 GND 9 空 10 Shielded GND

并口与串口

1. 并口

标准的26针并行接口，可依据您的需求用来连接并行接口外设。

LPT1

管脚

1 3 5 7

9 11 13 15 17 19 21 23 25

信号名称管脚

Line printer strobe PD0, parallel data 0 PD1, parallel data 1 PD2, parallel data 2 PD3, parallel data 3 PD4, parallel data 4 PD5, parallel data 5 PD6, parallel data 6 PD7, parallel data 7

ACK, acknowledge

Busy

Paper empty

Select

信号名称

AutoFeed

4 6

Initialize

8 10 12 14 16 18 20 22 24

Ground Ground Ground Ground Ground Ground Ground Ground

26 Nc

Error

Select

EC5-1717CLDNA - 11 -

Page 18

第二章安装说明

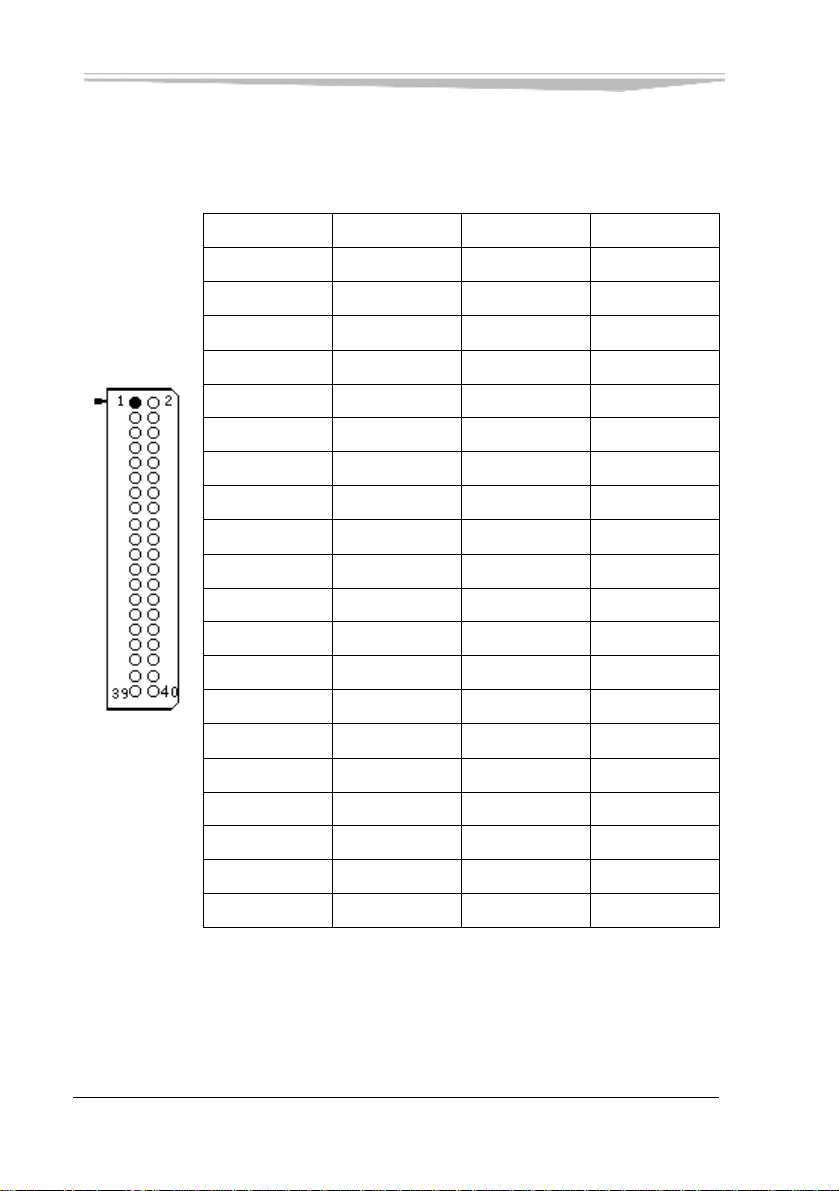

2. 串口 COM1是一个2x20pin接口，包括4组串口信号，可以连接具有

RS-232标准接口的鼠标、调制解调器等设备。

信号名称管脚管脚信号名称

DCD1 1 2 RXD1 TXD1 3 4 DTR1

GND 5 6 DSR1

RTS1 7 8 CTS1

RI1 9 10 NC DCD2 11 12 RXD2 TXD2 13 14 DTR2

GND 15 16 DSR2 RTS2 17 18 CTS2

RI2 19 20 NC DCD3 21 22 RXD3 TXD3 23 24 DTR3

GND 25 26 DSR3 RTS3 27 28 CTS3

RI3 29 30 NC

COM1

DCD4/485-

31 32 RXD4/485+

TXD4 33 34 DTR4

GND 35 36 DSR4 RTS4 37 38 CTS4

RI4 39 40 NC

- 12 -

EC5-1717CLDNA

Page 19

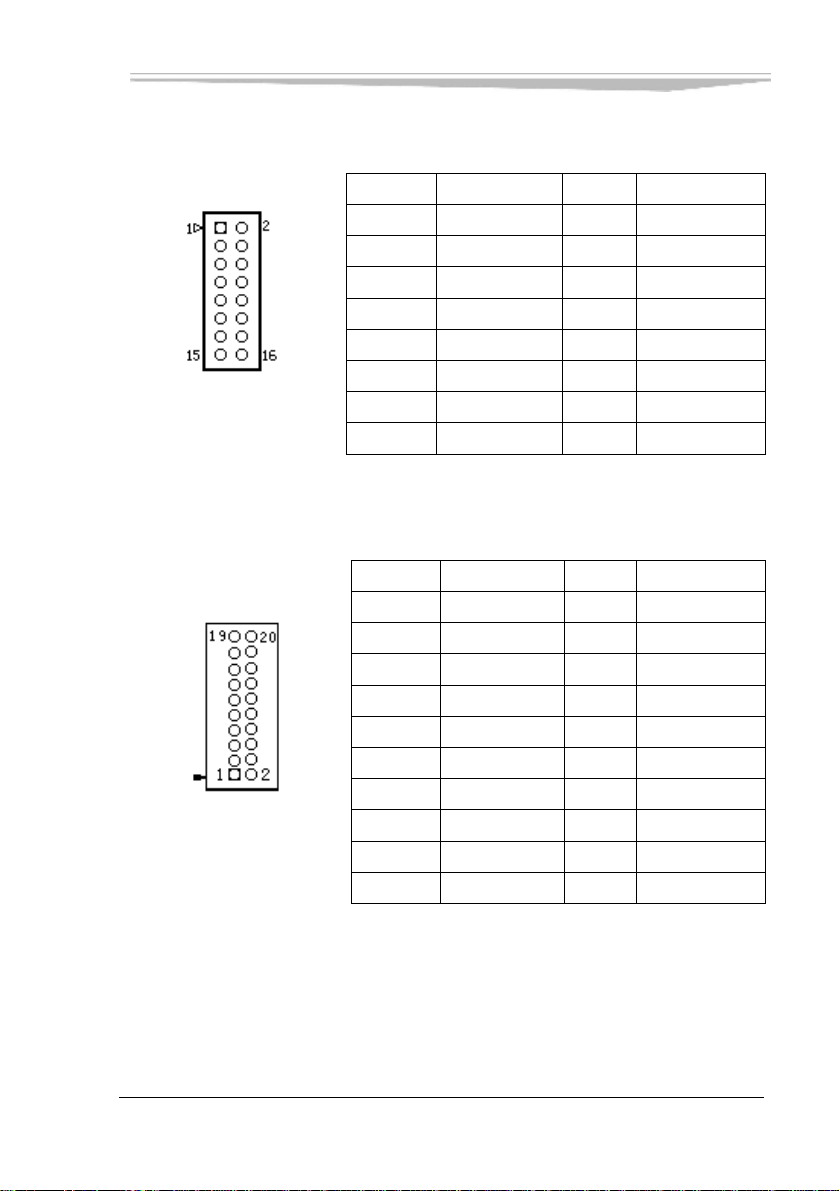

显示接口

1. CRT：2*8PIN插座

第二章安装说明

VGA1

2. LVDS：LVDS输出接口

A. LVDS1：LVDS接口，通道1

LVDS1

管脚信号名称管脚

信号名称

1 RED 2 GND 3 NC 4 GREEN. 5 GND 6 DDCDATA 7 BLUE 8 GND

9 HSYNC 10 NC 11 +5V 12 VSYNC 13 GND 14 GND 15 DDCCLK 16 NC

管脚信号名称管脚

信号名称

1 DATA0+ 2 DATA03 GND 4 GND 5 DATA1+ 6 DATA17 GND 8 GND

9 DATA2+ 10 DATA211 GND 12 GND 13 CLK+ 14 CLK15 GND 16 GND 17 N.C. 18 N.C. 19 VDD 20 VDD

注：LVDS1和LVDS2功能不是对称的。LVDS2不能单独使用，只是

起扩充LVDS1带宽的作用。必须使用支持双通道LVDS的LCD屏才能同时

使用LVDS1和LVDS2两个接口。只有单通道LVDS接口的LCD屏只能使用 LVDS1接口。

EC5-1717CLDNA - 13 -

Page 20

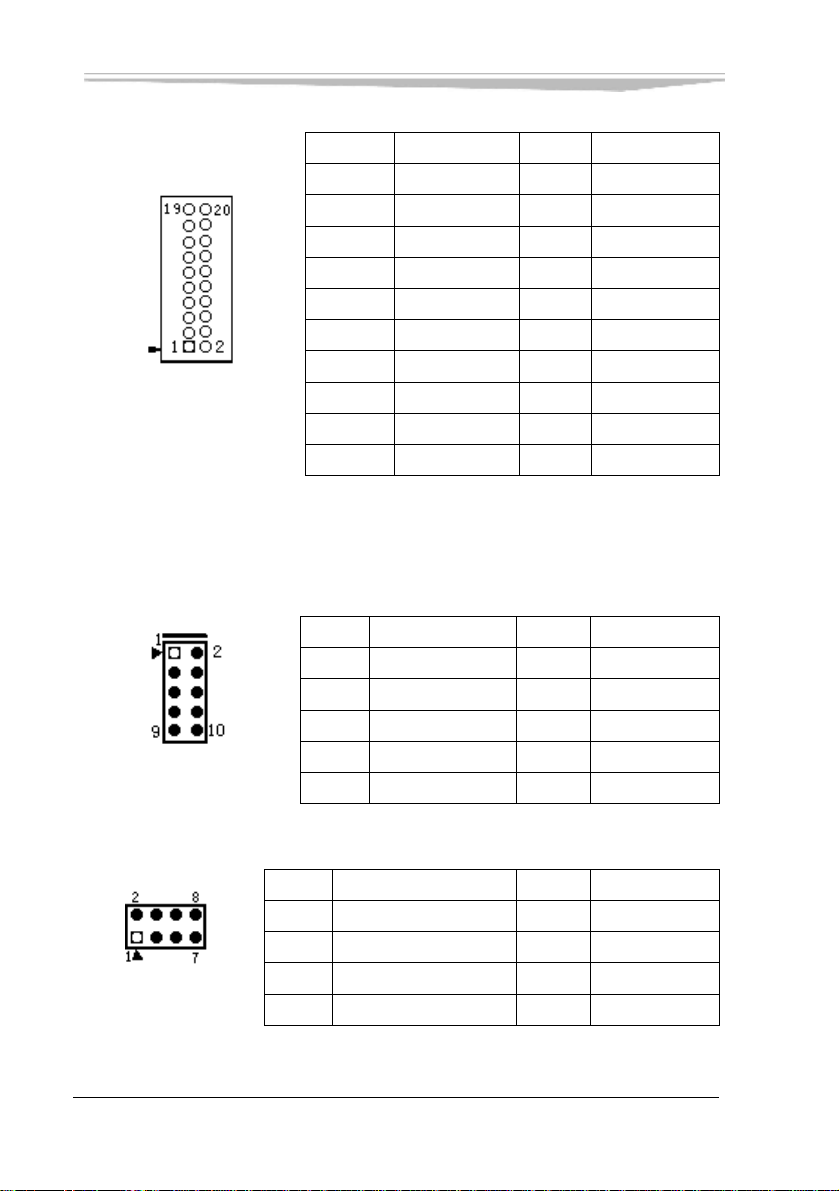

第二章安装说明

B. LVDS2：LVDS接口，通道2

管脚信号名称管脚

1 DATAB0+ 2 DATAB03 GND 4 GND 5 DATAB1+ 6 DATAB17 GND 8 GND 9 DATAB2+ 10 DATAB2-

11 GND 12 GND

LVDS2

13 CLKB+ 14 CLKB15 GND 16 GND 17 N.C. 18 N.C. 19 VDD 20 VDD

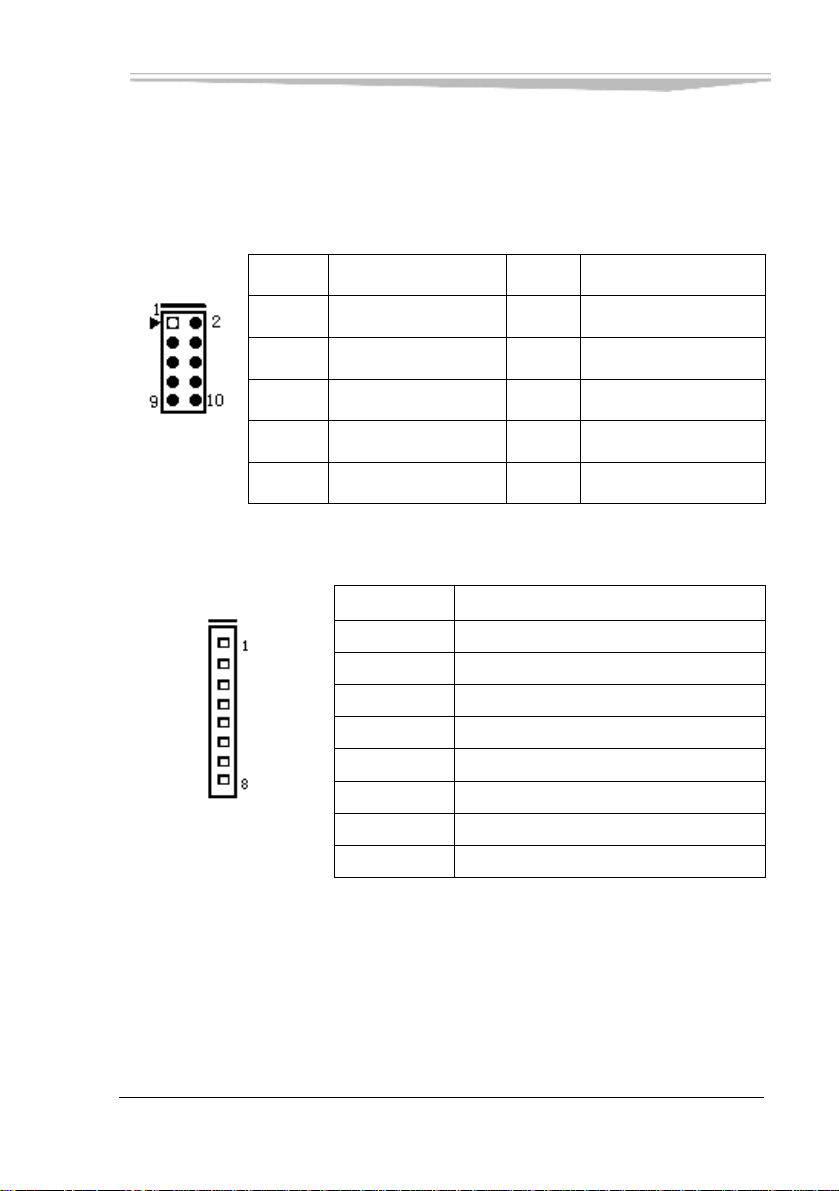

网络接口

此接口是主板上10/100Mbps以太网接口，LINK_LED和ACT_LED可

外接LED，以显示LAN的活动和传输状态。

管脚

信号名称管脚 1 LED+ 2 LINK_LED3 RX+ 4 RX5 ACT_LED- 6 Terminal

LAN1

7 Terminal 8 GND 9 TX+ 10 TX-

键盘与鼠标接口

信号名称

管脚

信号名称管脚信号名称

1 Keyboard data 5 GND

KBMS1

2 Mouse data 6 GND 3 Keyboard clock 7 +5V 4 Mouse clock 8 +5V

- 14 -

EC5-1717CLDNA

Page 21

第二章安装说明

音频（Audio）功能

利用附在主板上的电缆，Audio_Out可以连接到耳机或更适合的功率扬声器。Line In用于计算机对磁带机或其他声频源的录音或通过Audio_Out播放。Mic用于连接麦克风输入声音。

管脚信号名称管脚

1 Audio_Out Right 3 GND 4 GND 5 Line_in Right 6 Line_in Left

AUDIO1

7 GND 8 GND 9 Mic Phone in 10 Mic Phone Ref

LCD 背光控制和 DDC 总线接口

管脚

1 背光控制 2 背光使能 3 GND 4 N.C. 5 LCD 背光电源（由 J1 控制）

LCD1

6 GND 7 LCD DDC 接口数据 8 LCD DDC 接口时钟

信号名称

2 Audio_Out Left

信号名称

EC5-1717CLDNA - 15 -

Page 22

第二章安装说明

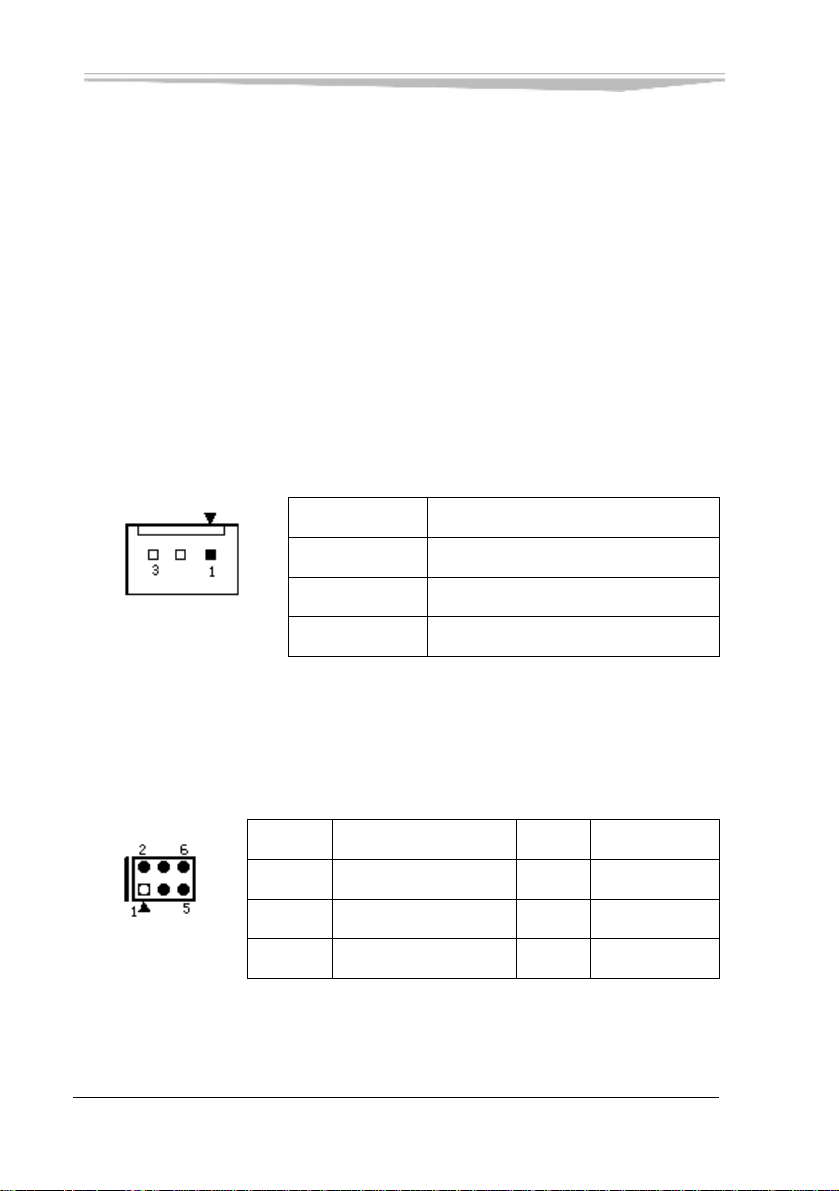

风扇接口

本CPU卡提供一个标准风扇插座CPUFAN（CPU风扇）。

使用风扇插座时要注意以下三点：

Ø 风扇电流不大于 350 毫安（4.2 瓦，12 伏特）。 Ø 请确认风扇接线和本插座的接线是否相符。电源线（通常为

红色）在中间位置。另外就是地线（通常为黑色）和风扇转

速输出脉冲信号线（其它颜色）。有些风扇没有转速检测，但

该引线却有高达 12V 的输出，会损坏 CPU 卡，这是非标准接线。建议使用带转速检测风扇。

Ø 将风扇气流调整成能将热量排出的方向。

管脚

信号名称

1 地

CPUFAN1

2 +12V 3 转速脉冲

面板接口

FP1，FP2，FP3用于连接至机箱前面板上所设的功能按钮或指示

灯。

管脚信号名称管脚信号名称

Power Button

GND

IDE LED -

2 4 6

FP1

1 3 5

GMD

RESET

IDE LED +

- 16 -

EC5-1717CLDNA

Page 23

第二章安装说明

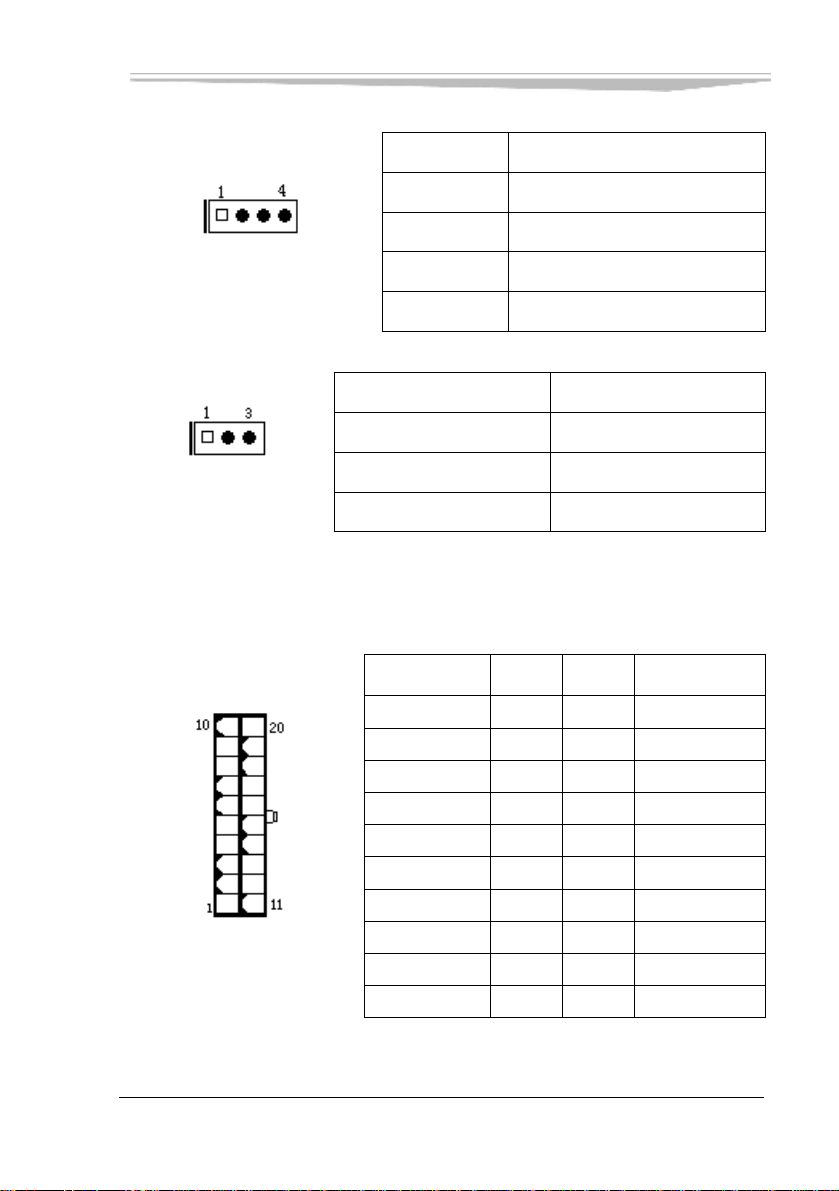

FP2

电源接口

ATX电源接口

ATXPWR1

FP3

管脚

信号名称

1 Speaker out 2 N.C. 3 GND 4 +5V

管脚

信号名称

1 Power LED + 2 N.C. 3 GND

信号名称管脚

管脚

信号名称

+3.3V 11 1 +3.3V

-12V 12 2 +3.3V GND 13 3 GND

PS-ON 14 4 +5V

GND 15 5 GND GND 16 6 +5V GND 17 7 GND

-5V 18 8 Power Good +5V 19 9 +5V Standby +5V 20 10 +12V

EC5-1717CLDNA - 17 -

Page 24

PCI-104PLUS 接口

图示标识为J3

第二章安装说明

管脚

A1 KEY B1 NC C1 +5V D1 AD0 A2 NC B2 AD2 C2 AD1 D2 +5V A3 AD5 B3 GND C3 AD4 D3 AD3 A4 C/BE0 B4 AD7 C4 GND D4 AD6 A5 GND B5 AD9 C5 AD8 D5 GND A6 AD11 B6 NC C6 AD10 D6 NC A7 AD14 B7 AD13 C7 GND D7 AD12 A8 +3.3V B8 C/BE1 C8 AD15 D8 +3.3V

A9 SERR B9 GND C9 NC D9 PAR A10 A11 A12 A13 A14 A15 A16 A17 A18 IDSEL0 B18 GND C18 IDSEL1 D18 IDSEL2 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30

信号管脚

GND B10 PERR C10 +3.3V D10 NC

STOP B11 +3.3V C11 LOCK D11 GND +3.3V B12 TRDY C12 GND D12 DEVSEL FRAME B13 GND C13 IRDY D13 +3.3V

GND B14 AD16 C14 +3.3V D14 C/BE2 AD18 B15 +3.3V C15 AD17 D15 GND AD21 B16 AD20 C16 GND D16 AD19

+3.3V B17 AD23 C17 AD22 D17 +3.3V

AD24 B19 C/BE3 C19 NC D19 IDSEL3

GND B20 AD26 C20 AD25 D20 GND AD29 B21 +5V C21 AD28 D21 AD27

+5V B22 AD30 C22 GND D22 AD31 REQ0 B23 GND C23 REQ1 D23 NC

GND B24 REQ2 C24 +5V D24 GNT0 GNT1 B25 NC C25 GNT2 D25 GND

+5V B26 CLK0 C26 GND D26 CLK1 CLK2 B27 +5V C27 CLK3 D27 GND

GND B28 INTD C28 +5V D28 RESET +12V B29 INTA C29 INTB D29 INTC

-12V B30 NC C30 NC D30 KEY

信号管脚

信号

- 18 -

EC5-1717CLDNA

Page 25

第二章安装说明

CF 接口

COMPACT FLASH卡是一种快速存储器，体积很小，使用方便，存

储量随所用的卡变化，如1M，256M等。CF卡插入时只能以一个方向插入。

1 GND 26 NC 2 Date 3 27 Date 11 3 Date 4 28 Date 12 4 Date 5 29 Date 13 5 Date 6 30 Date 14 6 Date 7 31 Date 15 7 IDECS0 32 IDECS1 8 GND 33 NC

9 GND 34 IDEIOR 10 GND 35 IDEIOW 11 GND 36 VCC3V 12 GND 37 IDEINTR 13 VCC3V 38 VCC3V 14 GND 39 GND 15 GND 40 NC 16 GND 41 IDERST 17 GND 42 IDEIORDY 18 IDESA2 43 NC 19 IDESA1 44 VCC3V 20 IDESA0 45 HDDLED1 21 Date 0 46 NC 22 Date 1 47 Date 8 23 Date 2 48 Date 9 24 IOCS16 49 Date 10 25 NC 50 GND

EC5-1717CLDNA - 19 -

Page 26

第三章 BIOS功能简介

第三章 BIOS 功能简介

EC5-1717CLDNA主板BIOS相关功能简介请参照我公司的《AMI

BIOS设置指南》。

- 20 -

EC5-1717CLDNA

Page 27

附录

Watchdog 编程指引

EC5-1717CLDNA提供一个可按分或按秒计时的，最长达 255级的可编程看门狗定时器(以下简称WDT)。通过编程，WDT超时事件可用来将系统复位或者产生一个可屏蔽中断(注：此处使用的中断不支持共

享，不能与系统中其它设备的中断相同)。

以下用C语言形式描述了WDT的编程方法，请参看以下示范代码：

//Super I/O Watchdog #define pm_base 0x0a00 #define WRITEREG(reg,val) {tmp_reg=pm_base+reg; outportb(tmp_reg,val);} //1.Initial Watchdog device short SIOWTD_Setup(short irq) /* irq=3,4,5,6,7,9,12,0:disable interrupt,0xff:reset*/ {

//check parameters

//if(irq!=0xff && (irq<3 || irq>7) && irq!=9 && irq!=12 && irq!=0)

// return -1;

SIOWTD_Disable();

//start programming Watchdog

//Set Watchdog Event

if(irq==0xff) //WatchDog cause System Reset

EC5-1717CLDNA - 21 -

Page 28

附录

{

WRITEREG(0x47,0x0c)

} else //Watchdog cause System Interrupt {

irq=irq<<4; WRITEREG(0x47,0x80)

WRITEREG(0x67,irq) } //end programming watchdog

return 0; } //2.start Watchdog to count short SIOWTD_Enable(short time,short unit) /*unit=0:second,=1:minutes */ {

if(time<1 || time>255) return -1; if(unit<0 || unit>1) return -1; //start programming watchdog

//select Watchdog Timer clock switch(unit) { case 0:

- 22 -

EC5-1717CLDNA

Page 29

附录

WRITEREG(0x65,0x80) //secondes break;

case 1:

WRITEREG(0x65,0) //minutes

break; } WRITEREG(0x66,time) //set timeout value //end programming watchdog

return 0;

} //3.Disable the Watchdog short SIOWTD_Disable() {

//start programming watchdog

WRITEREG(0x66,0) //set timeout value=0 //end programming watchdog

return 0;

}

I/O 口地址映射表

系统I/O地址空间总共有64K，每一外围设备都会占用一段I/O地

址空间。下表给出了本CPU卡部分设备的I/O 地址分配，由于 PCI设备

（如PCI网卡）的地址是由软件配置的，表中没有列出。

EC5-1717CLDNA - 23 -

Page 30

附录

地址设备描述

000h - 01Fh DMA 控制器

020h - 021h 可编程中断控制器 024h – 025h 可编程中断控制器 028h – 029h 可编程中断控制器 02Dh – 02Dh 可编程中断控制器 02Eh – 02Fh LPC Super I/O W83627HF 030h – 031h 可编程中断控制器 034h – 035h 可编程中断控制器 038h – 039h 可编程中断控制器 03Ch – 03Dh 可编程中断控制器

040h - 043h 定时器/计时器（8254） 04Eh – 04Fh LPC Super I/O 050h – 053h 定时器/计时器

060h 位于 LPC 总线上的微控制器 061h NMI 中断控制器 062h 位于 LPC 总线上的微控制器 064h 位于 LPC 总线上的微控制器 066h 位于 LPC 总线上的微控制器 070h NMI和 RTC 控制器保留 071h RTC 控制器 072h NMI 和 RTC 控制器 073h RTC 控制器 074h NMI 和 RTC 控制器 075h RTC 控制器 076h NMI 和 RTC 控制器 077h RTC 控制器

080h DMA 控制器，LPC 或 PCI 081h - 083h DMA 控制器 084h - 086h DMA 控制器，LPC 或 PCI

- 24 -

EC5-1717CLDNA

Page 31

附录

087h DMA 控制器

088h DMA 控制器，LPC 或 PCI 089h – 08Bh DMA 控制器 08Ch – 08Eh DMA 控制器，LPC 或 PCI

08Fh DMA 控制器 090h – 091h DMA 控制器

092h 复位产生器 093h – 09Fh DMA 控制器 0A0h – 0A1h 可编程中断控制器 0A4h – 0A5h 可编程中断控制器 0A8h – 0A9h 可编程中断控制器 0ACh – 0ADh 可编程中断控制器 0B0h – 0B1h 可编程中断控制器 0B2h – 0B3h 电源管理 0B4h – 0B5h 可编程中断控制器 0B8h – 0B9h 可编程中断控制器 0BCh – 0BDh 可编程中断控制器 0C0h – 0D1h DMA 控制器 0D2h – 0DDh DMA 控制器保留 0DEh – 0DFh DMA 控制器

0F0h PCI 和主控制器取消(FERR#/IGNNE#/中断控制器) 170h – 177h IDE 控制器，SATA 控制器或 PCI 1F0h – 1F7h IDE 控制器，SATA 控制器或 PCI

376h IDE 控制器，SATA 控制器或 PCI 4D0h – 4D1h 中断控制器

CF9h 复位产生器

EC5-1717CLDNA - 25 -

Page 32

附录

IRQ 中断分配表

系统共有15个中断源，有些已被系统设备独占。只有未被独占的中断才可分配给其他设备使用。ISA设备要求独占使用中断；只有即插即用ISA设备才可由BIOS或操作系统分配中断。而多个PCI设备可共

享同一中断，并由BIOS或操作系统分配。下表给出了本CPU卡部分设备的中断分配情况，但没有给出PCI设备所占用的中断资源。

级别功能

IRQ0 系统计时器 IRQ1 标准 101/102 键或 Microsoft 键盘 IRQ2 可编程的中断控制器 IRQ3 串口#2 IRQ4 串口#1 IRQ5 Intel(R) 82801FBM USB Universal Host Controller -24C4 IRQ5 ACPI IRQ Holder for PCI IRQ Steering IRQ6 软驱 IRQ7 并口#1 IRQ8 系统 CMOS/实时时钟

IRQ9 SCI IRQ used by ACPI bus IRQ10 IRQ10 IRQ10 IRQ11 IRQ12 IRQ13 IRQ14 IRQ15 IRQ15

Intel(R) 82801FBM USB Universal Host Controller-24C2

Intel(R) 82915GM Graphics Controller ACPI IRQ Holder for PCI IRQ Steering

Realtek AC'97 Audio PS/2 兼容型鼠标端口

数据数值处理器

Intel(R) 82801FBM Ultra ATA Storage Controller-24CB

从 IDE

Intel(R) 82801FBM Ultra ATA Storage Controller-24CB

欲获得更多信息，请至我公司网站www.evoc.com。

- 26 -

EC5-1717CLDNA
