Page 1
104-1541CLDN(B)
版本: B0
Page 2
非常感谢您购买 EVOC 产品
在打开包装盒后请首先依据物件清单检查配件 若发现物件有
þ 1 块 104-1541CLDN(B)工业级主机板 þ 1 本用户手册 þ 1 条 44 Pin IDE 扁平电缆 þ 1 条鼠标键盘连接电缆 þ 2 条 10 Pin 串口连接电缆 þ 1 条 26 Pin 并口连接电缆 þ 1 条 USB 连接电缆 þ 1 条显示器连接电缆 þ 1 条网口连接电缆 þ 1 张 EVOC 光碟
Page 3
声明
除列明随产品配置的配件外 本手册包含的内容并不代表本公 司的承诺 本公司保留对此手册更改的权利 且不另行通知 对于 任何因安装 使用不当而导致的直接 间接 有意或无意的损坏及 隐患概不负责
订购产品前 请向经销商详细了解产品性能是否符合您的需 求
EVOC 是研祥智能科技股份有限公司的注册商标 本手册所 涉及到的其他商标 其所有权为相应的产品厂家所拥有
本手册内容受版权保护 版权所有 未经许可 不得以机械的 电子的或其它任何方式进行复制
Page 4
安全使用小常识
1. 产品使用前 请您务必仔细阅读产品说明书
2. 对未准备安装的板卡 应将其保存在防静电保护袋中
3. 在从防静电保护袋中拿出板卡前 应将手先置于接地金属物体 上一会儿 比如 10 秒钟 以释放身体及手中的静电
4. 在拿板卡时 需戴静电保护手套 并且应该养成只触及其边缘 部分的习惯
5. 为避免人体被电击或产品被损坏 请在每次对主板 板卡进行
拔插或重新配置时 请先关闭交流电源或将交流电源线从电源 插座中拔掉
6. 在需对板卡或整机进行搬动前 请务必先将交流电源线从电源 插座中拔掉
7. 对整机产品 当需增加 减少板卡时 请务必先拔掉交流电源
8. 当您需连接或拔除任何设备前 请确定所有的电源线事先已被 拔掉
9. 为避免频繁开关机 关机后 应至少等待 30 秒后再开机
Page 5
目 录
第一章 产品介绍 ..............................1
简介..............................................1
订购信息..........................................1
性能指标..........................................2
微处理器 CPU ...................................2
芯片组 Chipset .................................2
系统存储器 System Memory .......................2
IDE 功能 ..........................................2
USB 功能 ..........................................2
BIOS..............................................2
显卡功能..........................................3
网络功能 LAN ...................................3
CF 卡 .............................................3
Watchdog 功能 .....................................3
I/O 功能 ..........................................3
省电特性..........................................3
第二章 安装说明 ..............................4
产品外形..........................................4
跳线功能设置......................................5
系统内存安装......................................9
USB..............................................12
IDE..............................................12
并口与串口.......................................14
显示接口.........................................16
网络接口.........................................19
Page 6
键盘与鼠标接口 ..................................20
CF 卡 ...........................................21
电源接口 ........................................22
PC104 接口 ......................................23
第三章 BIOS 功能简介 ........................25
BIOS 简介 .......................................25
进入 BIOS 参数设定 ...............................26
BIOS 基本功能介绍 ...............................27
3.1 Standard CMOS Setup.......................28
3.2 BIOS Features Setup.......................31
3.3 Chipset Features Setup....................34
3.4 Power Management Setup....................36
3.5 PNP/PCI Configuration.....................38
3.6 Load BIOS Defaults........................40
3.7 Load Setup Defaults.......................41
3.8 Integrated Peripherals....................42
3.9 Supervisor/User Password..................44
3.10 IDE HDD Auto Detection...................45
3.11 Save & Exit Setup........................46
3.12 Exit Without Saving......................47
附录........................................48
驱动程序的安装 ..................................48
NS CS5530A 芯片组驱动程序的安装................48
VGA 驱动程序的安装.............................49
网络驱动程序的安装 ............................51
Watchdog 编程指引 ...............................52
I/O 口地址映像表 ................................54
中断请求线 IRQ ...............................55
Page 7
第一章 产品介绍
第一章 产品介绍
简介
EVOC 104-1541CLDN(B)是一款可单+5V 供电工作的嵌入式应用 型的 All-in-one Geode 586 的电脑主机板 104-1541CLDN(B)的 GX1 处理器和 CS5530A 芯片一起可以实现卓越的性能 它的外形设 计紧凑 仅 96mmX90mm
它高度集成了一个 PCI CRT/LCD/LVDS 同时显示控制器,二个 RS-232 串口 一个多模式并口(ECP/EPP/SPP) 两个 USB 口 一个 PS/2 键盘鼠标接口 一个 Compact Flash 卡接口,一个硬盘接口,
一个 10/100M 自适应以太 PCI 网卡,PC104 接口和一个看门狗定时 器 看门狗可以将终止的系统自动复位
其内置高速 PCI IDE控制器支持 PIO, UDMA/33 和总线主模式 最多可连接两个 IDE 设备 包括大容量硬盘 CD-ROM 驱动器
DVD-ROM 驱动器
104-1541CLDN(B)具有电源管理功能 可以将电源消耗降至最 小 你可以利用这个特点 关闭显示器 停止硬盘轴心马达
订购信息
104-1541CLDN(B)
单板计算机 带 LCD/CRT/LVDS/SSD/LAN
104-1541CLDN(B)产品说明书
-1-
Page 8
第一章 产品介绍
性能指标
l 外形尺寸 96mm(长) x 90mm(宽) l 环境要求 0°C to 60°C l 储存要求 5% to 95% l 电源 1.2A@ +5V
微处理器 CPU
芯片组 Chipset
l NS GX1/CS5530A/W83977F-A 二级 Cache 集成于 GX1 处理
器内
系统存储器 System Memory
l 一条 SODIMM 插槽最大可支持 128M 内存 l 内存类型 SDRAM (同步 DRAM)
IDE 功能
l 一个 EIDE接口最多可接两个设备 支持 PIO 模式 3/4 或 Ultra
DMA33 IDE 硬盘和 ATAPI CD-ROM/DVD-ROM
USB 功能
l 两个 USB 接口 符合 USB 规格 Rev. 1.0
BIOS
l Award BIOS 即插即用 l 256KB (2Mbit) flash 内存芯片
-2-
104-1541CLDN(B)产品说明书
Page 9
第一章 产品介绍
显卡功能
l NS CS5530A 加速器芯片组 l 与系统内存共享的 1.5 4MB SDRAM 显存 l 同时支持 CRT 和 18 位 TFT LCD/LVDS 显示 l 逐行 CRT 显示器分辨率高达 1280 x 1024 @ 256 色 l 支持彩色有源矩阵 TFT 最大至 1280x1024 色彩分辨率
网络功能 LAN
l 一个 Realtek RTL8100B 10/100M 以太网控制器 兼容于 IEEE
802.3 协议带 RJ-45 接口
CF 卡
l 一个 ComPactFlash 插槽 用于 IDE 模式的可移动存储设备
Watchdog 功能
l I/O 芯片 Winbond 83977F-A 内置定时器,1~255( 20%)分钟
255 级可编程时间选择
l 可将看门狗定时器配置为系统复位和中断调用,其中可供选择
的中断号为 IRQ3 4 7 9 12 具体使用方法请参照附录中 的介绍
I/O 功能
l 串口 二个 RS232 兼容串口 l 并口 一个高速并口,支持 EPP/ECP l 键盘/鼠标接口 PS/2 型
省电特性
l 通过 BIOS 的电源管理 利用鼠标/键盘的移动激活电脑
104-1541CLDN(B)产品说明书
-3-
Page 10
第二章
96

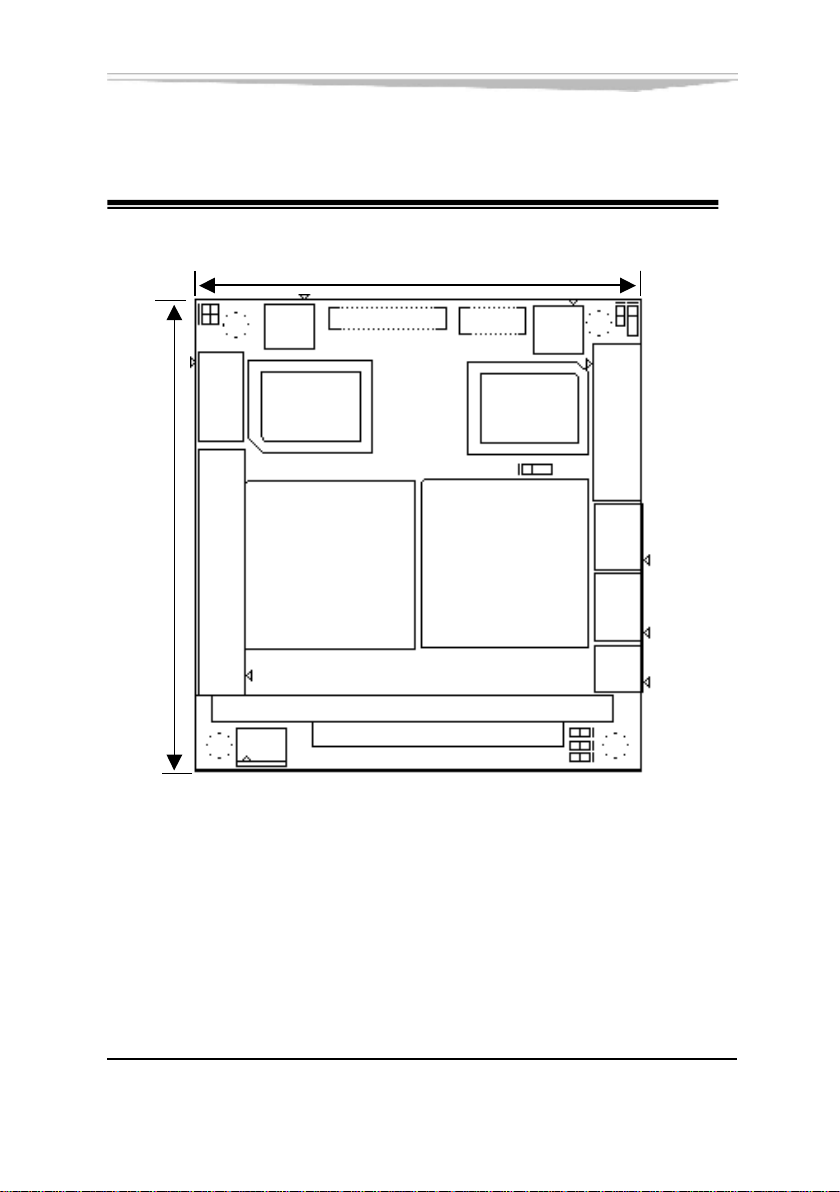

安装说明 产品外形
第二章 安装说明
90
单位 mm
-4-
104-1541CLDN(B)产品说明书
Page 11
第二章 安装说明
跳线功能设置
提示 如何识别跳线 接口的第一针脚
Ø 观察插头插座旁边的文字标记 会用 1 或加粗的线条或三
角符号表示 看看背面的焊盘 方型焊盘为第一针脚 电缆上 的红线或其它标记表示要与插座的第一脚相接

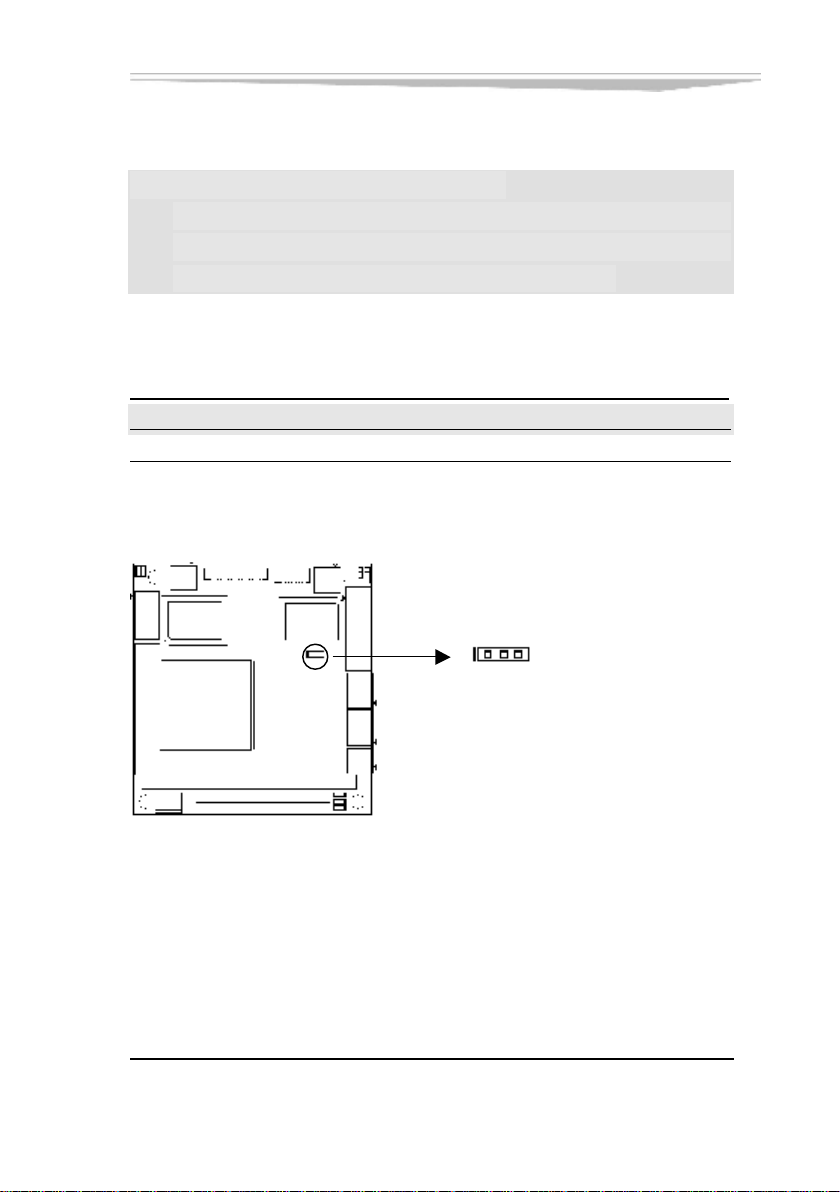

(1) CMOS 内容清除/保持设置
通过改变 CMOS 的短接帽所处状态来实现此项功能
设置 J2
如果由于 BIOS 设置不当而引起系统不能正常启动 则可尝试 清除 CMOS 内容以便恢复所有系统参数的默认值 再启动系统 通 过改变 CMOS 的短接帽所处状态来实现此项功能
1 2 3
J2
104-1541CLDN(B)产品说明书
-5-
Page 12
第二章 安装说明

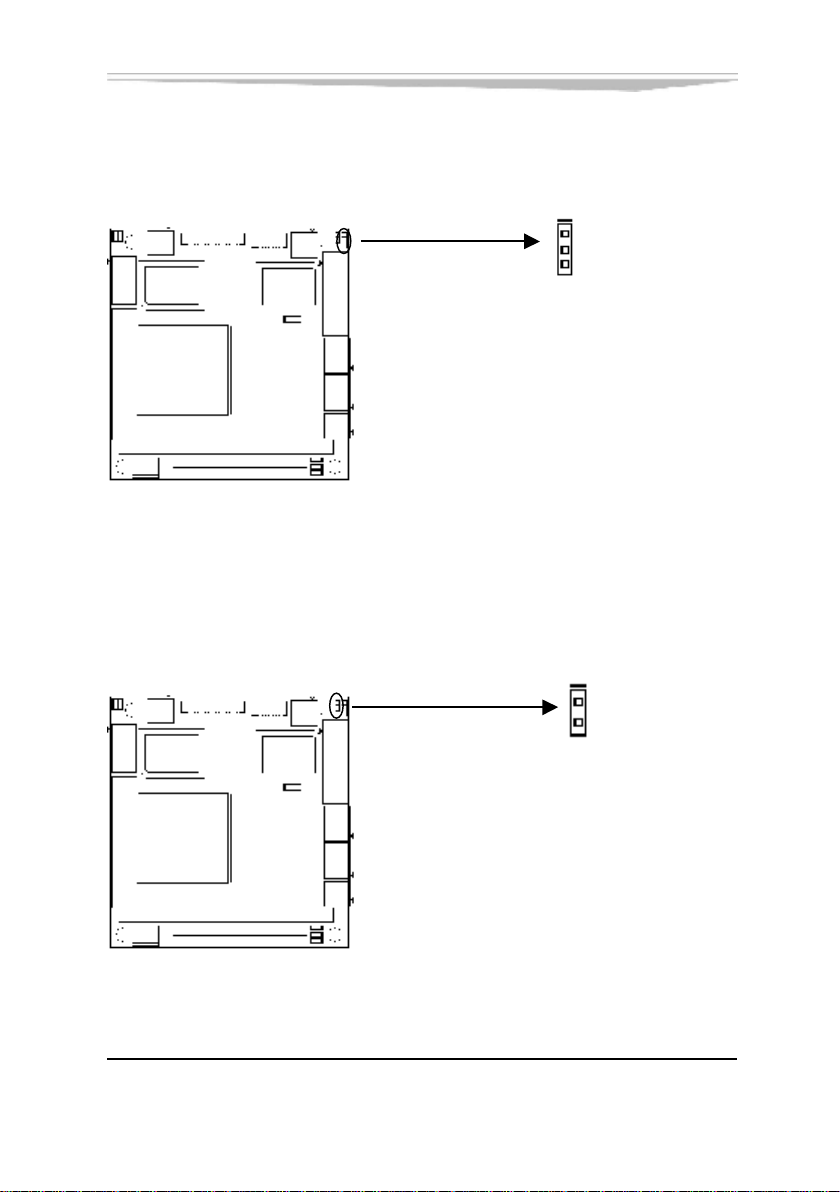

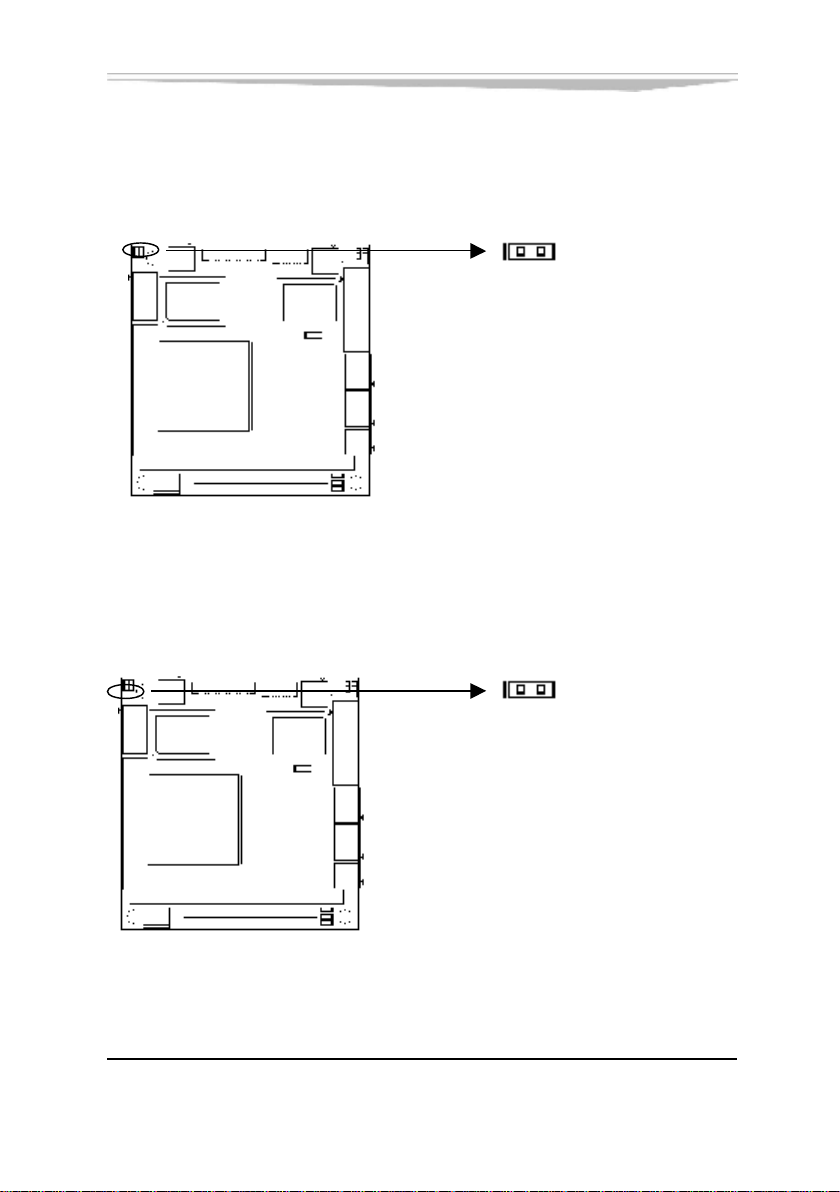

(2) J6: CF 卡主从模式选择
这个跳线用于 CF 卡的主从模式选择,将 1,2 脚断开时,CF 卡处 于从模式状态,将 1,2 脚短接时,CF 卡处于主模式状态 缺省设置 为短接
1 2
J6
(3) J7: 硬盘驱动器 LED 接头
这个接头用于连接 LED 指示灯,第 1 脚接 LED 的负极,第 2 脚接 LED 的正极 它用来指示硬盘的工作状态
1 2
J7
-6-
104-1541CLDN(B)产品说明书
Page 13
第二章 安装说明

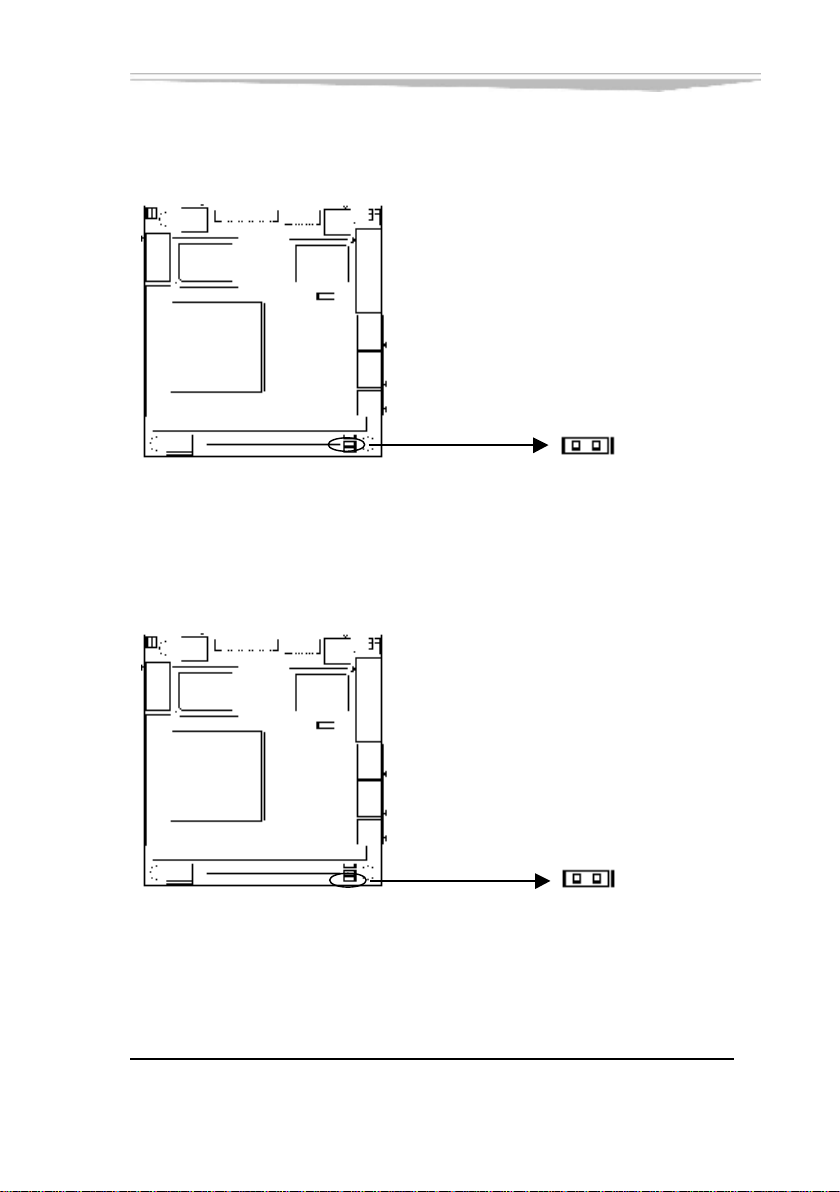

(4) J8: 电源指示灯 LED 接头
这个接头用于连接 LED 指示灯,第 1 脚接 LED 的负极,第 2 脚接
LED 的正极.它用来指示电源的工作状态
J8
2 1
(5) J12: 蜂鸣器接头
这个接头为蜂鸣器的接口 第 1 脚为正极 第 2 脚为负极
J12
2 1
104-1541CLDN(B)产品说明书
-7-
Page 14
第二章 安装说明
1
(6) J17: LCD 屏电压选择
这个跳线用于选择 LCD 屏板工作电压 1-2 短接为+5V 2-3 短
接为+3.3V
J17
2 3
(7) J18: LCD 屏背光电压输出
这个跳线用于提供 LCD 屏背光的+5V 工作电压 第 1 脚为+5V 第 2 脚为地
J18
1 2
-8-
104-1541CLDN(B)产品说明书
Page 15
第二章 安装说明

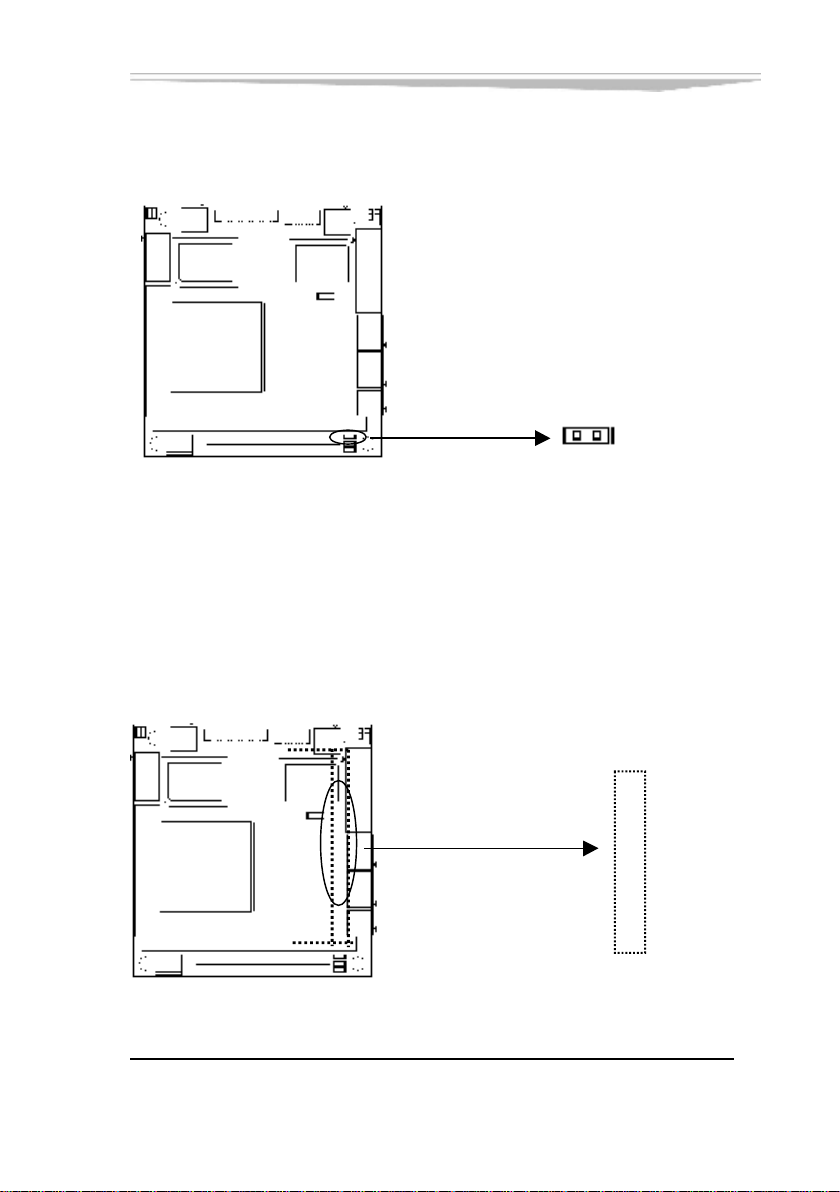

(8) 复位
这是用来连接面板上复位按钮的连接针,如此可以直接按下面
板上的 RESET 钮使电脑复位 这样做可以延长电源的使用寿命
J21
2 1
系统内存安装
安装内存条(在板的背面 用虚线表示)时 要注意以下几点
Ø 安装时 先对准内存 DIMM 条的缺口和 DIMM 插槽的缺口后
再用力往下压到位
Ø 可使用符合 PC100/PC133 规格的 144Pin SO-DIMM 内存模组
最大内存容量达 128MB
1
2
SODIMM
144
143
其相应管脚信号名称定义如下
104-1541CLDN(B)产品说明书
-9-
Page 16
信号名称
管脚
管脚
信号名称
-10-
第二章 安装说明
GND 1 2 GND MD0 3 4 MD32 MD1 5 6 MD33 MD2 7 8 MD34 MD3 9 10 MD35
VCC3V 11 12 VCC3V
MD4 13 14 MD36 MD5 15 16 MD37 MD6 17 18 MD38 MD7 19 20 MD39
GND 21 22 GND DQM0 23 24 DQM4 DQM1 25 26 DQM5
VCC3V 27 28 VCC3V
DA0 29 30 DA3
DA1 31 32 DA4
DA2 33 34 DA5
GND 35 36 GND
MD8 37 38 MD40
MD9 39 40 MD41 MD10 41 42 MD42 MD11 43 44 MD43
VCC3V 45 46 VCC3V
MD12 47 48 MD44 MD13 49 50 MD45 MD14 51 52 MD46 MD15 53 54 MD47
GND 55 56 GND
NC 57 58 NC NC 59 60 NC
CLKSDRAM0 61 62 CKE0
VCC3V 63 64 VCC3V RASX0 65 66 CASX0
WEX0 67 68 CKE0 CSX0 69 70 NC CSX1 71 72 GND
GND 73 74 CLKSDRAM1
104-1541CLDN(B)产品说明书
Page 17
第二章 安装说明
GND 75 76 GND
NC 77 78 NC NC 79 80 NC
VCC3V 81 82 VCC3V
MD16 83 84 MD48 MD17 85 86 MD49 MD18 87 88 MD50 MD19 89 90 MD51
GND 91 92 GND MD20 93 94 MD52 MD21 95 96 MD53 MD22 97 98 MD54 MD23 99 100 MD55
VCC3V 101 102 VCC3V
DA6 103 104 DA7
DA8 105 106 BA0
GND 107 108 GND
DA9 109 110 BA1 DA10 111 112 DA11
VCC3V 113 114 VCC3V
DQM2 115 116 DQM6 DQM3 117 118 DQM7
GND 119 120 GND MD24 121 122 MD56 MD25 123 124 MD57 MD26 125 126 MD58 MD27 127 128 MD59
VCC3V 129 130 VCC3V
MD28 131 132 MD60 MD29 133 134 MD61 MD30 135 136 MD62 MD31 137 138 MD63
GND 139 140 GND
MEMSDA 141 142 MEMSCL
VCC3V 143 144 VCC3V
104-1541CLDN(B)产品说明书
-11-
Page 18
2
8
USB
第二章 安装说明
USB
7
1
USB
端口 1 端口 2
1
+5V 2
+5V 3 Data1+ 4 Data2+ 5 Data1- 6 Data2­7
GND 8
GND
IDE
主板提供一个 44 针 IDE 接口 定义如下表 安装IDE 设备时 需注意以下几点
Ø 一个 IDE 接口都可以连接两台 IDE 设备 一个为主设备
Master 一个为从设备 Slave 硬盘上提供相应的跳线来
将其配置成主设备还是从设备使用 设备的连接方法是 主设 备接在电缆的末端 从设备接在电缆的中间 如果该 IDE 接 口只连一台设备 则应配置成主设备 并接在电缆的末端
扁平电缆(IDE 电缆有红色标示的为第一脚)
-12-
104-1541CLDN(B)产品说明书
Page 19
第二章 安装说明

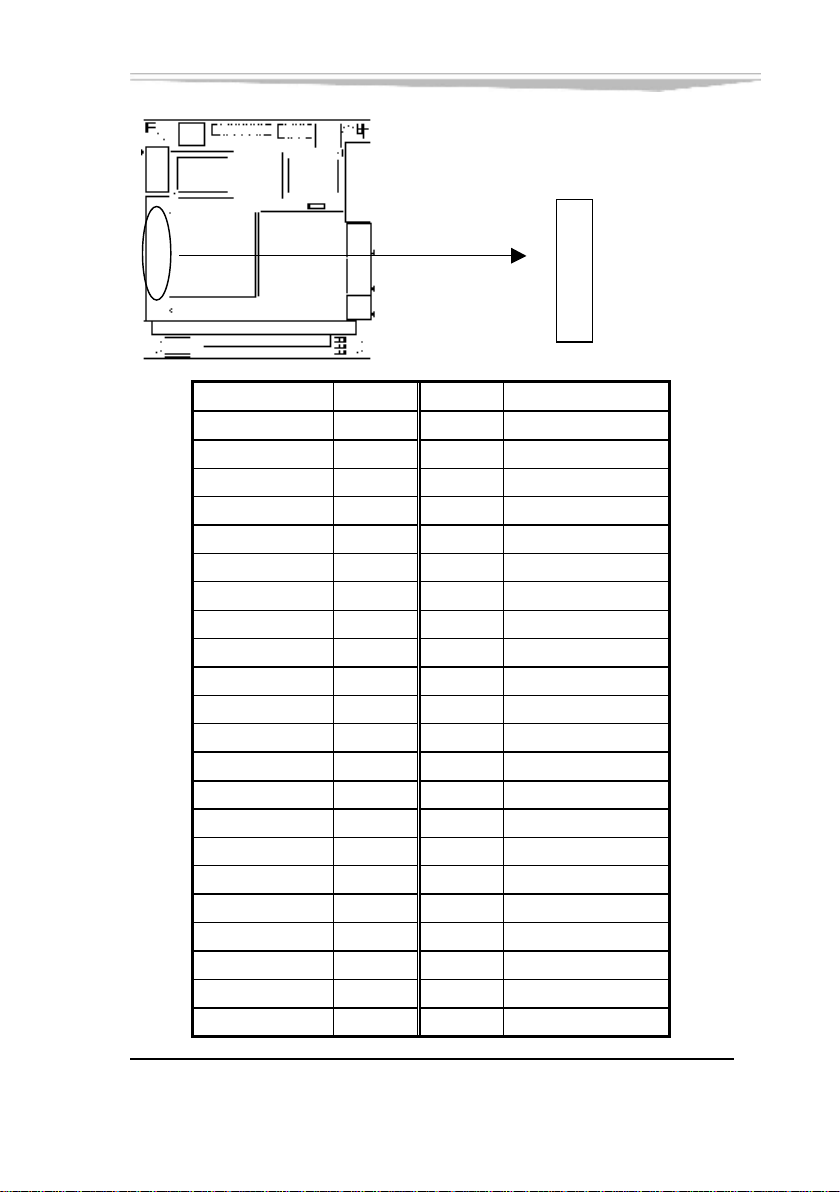

40
IDE
39
2
1
信号名称 管脚 管脚
信号名称
复位 IDE 1 2 地
主机数据 7 主机数据 6 主机数据 5 主机数据 4 主机数据 3 主机数据 2 主机数据 1 主机数据 0
3 4 主机数据 8 5 6 主机数据 9 7 8 主机数据 10
9 10 主机数据 11 11 12 主机数据 12 13 14 主机数据 13 15 16 主机数据 14 17 18 主机数据 15
地 19 20 无连接
DRQ0/1 21 22 地
主机 IOW 23 24 地 主机 IOR 25 26 地
IOCHRDY 27 28 主机 ALE DACK0/1 29 30 地
IRQ14 31 32 IOCS16
地址 1 33 34 无连接 地址 0 35 36 地址 2
芯片选择 0 37 38 芯片选择 1
活动 39 40 地
VCC5V 41 42 VCC5V
地 43 44 无连接
104-1541CLDN(B)产品说明书
-13-
Page 20
第二章 安装说明
1

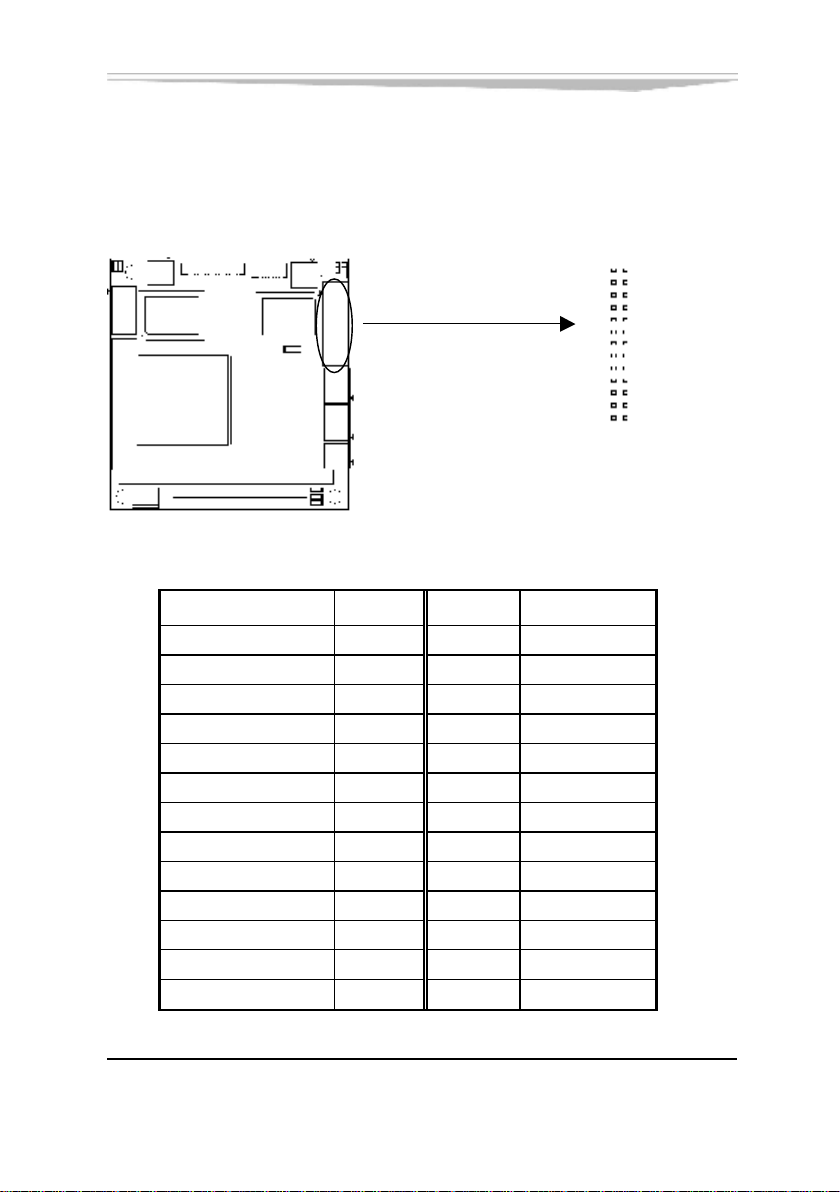

并口与串口
并口
标准的26 针并行接口 可依据您的需求用来连接并行接口外
设
LPT
下表给出了此接口的管脚安排
2
26
信号名称 管脚 管脚
信号名称
STB# 1 2 自动进纸
PD0, 并行数据 0 PD1, 并行数据 1 PD2, 并行数据 2 PD3, 并行数据 3 PD4, 并行数据 4 PD5, 并行数据 5 PD6, 并行数据 6 PD7, 并行数据 7
3 4 错误 5 6 初始化 7 8 选择输入
9 10 地 11 12 地 13 14 地 15 16 地 17 18 地
ACK, 认可 19 20 地
忙 21 22 地
空纸 23 24 地
选择输出 25 26 地
-14-
104-1541CLDN(B)产品说明书
Page 21
第二章 安装说明
2
10

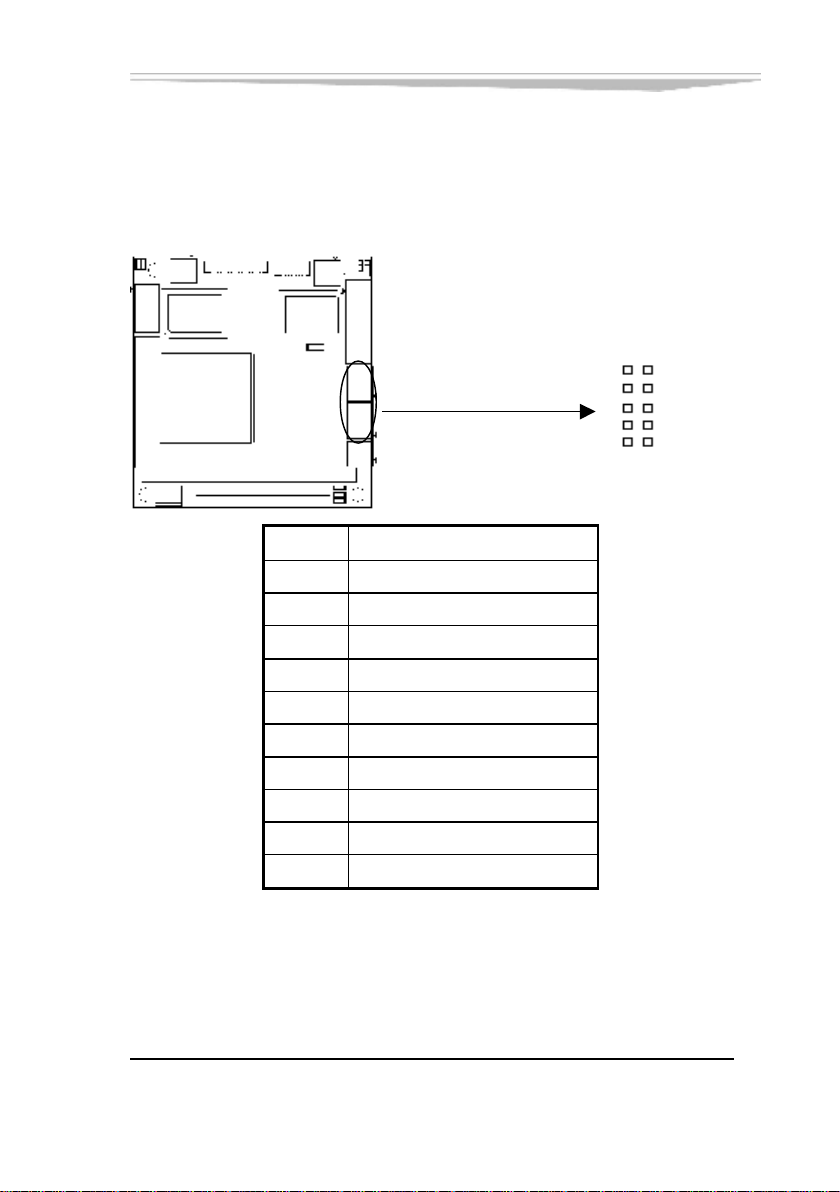

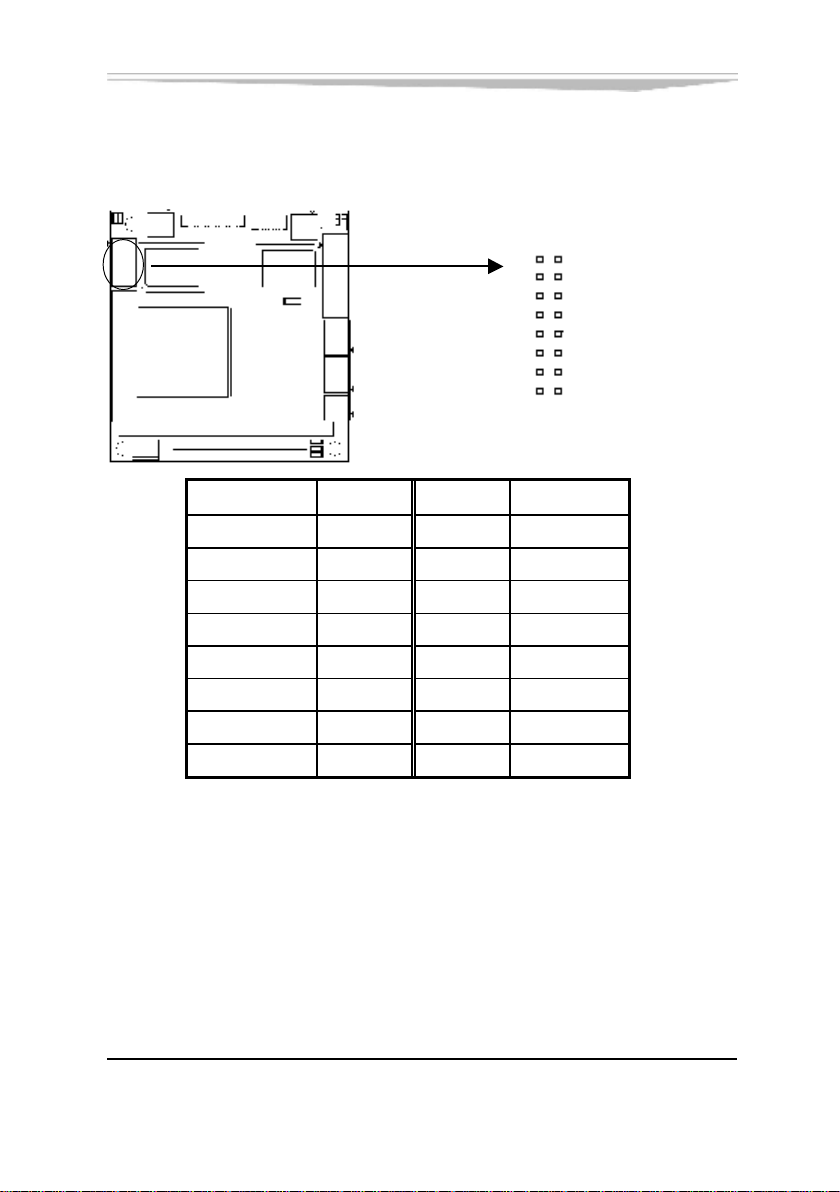

串口
本主板提供二个串行通讯口 COM1 和 COM2 是一组标准的
2*5 针式接口则需要用转换电缆 10 芯转 9 芯 固定到机箱上才能
与外部设备连接 这些接口可以连接具有 RS-232 标准接口的鼠标 调制解调器 数码相机等设备
9
COM1 COM2
1
管脚
信号名称
1 DCD,数据载波检测 2 RXD,接收数据 3 TXD,传输数据 4 DTR,数据终端准备完毕 5 GND,地 6 DSR,数据设置完毕 7 RTS,请求发送 8 CTS,清除发送 9 RI,响铃提示
10 未用
注 COM2 接口定义与 COM1 接口相同
104-1541CLDN(B)产品说明书
-15-
Page 22
2 15 16
显示接口
(1) VGA 显示输出接口
第二章 安装说明
1
VGA
信号名称 管脚
管脚
信号名称
红 1 2 地
空 3 4 绿
地 5 6
DDCSDA
蓝 7 8 地 HSYNC 9 10 空 +5V 11 12 VSYNC 地 13 14 地
DDCSCL 15 16 空
-16-
104-1541CLDN(B)产品说明书
Page 23
41 40

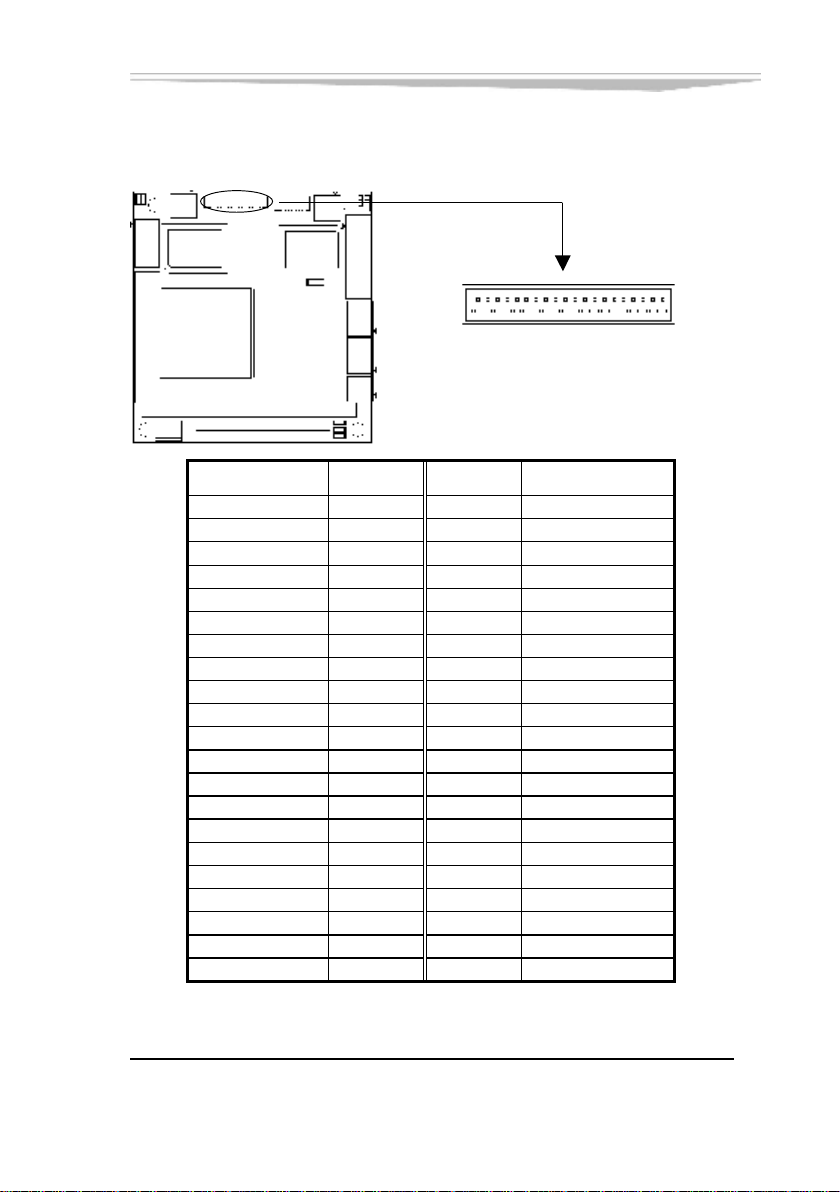

(2) LCD 接口插座
第二章 安装说明
LCD
2
1
信号名称 管脚
管脚
信号名称
Clock 1 2 GND
GND 3 4 FPDR5 FPDR17 5 6 FPDR4 FPDR16 7 8 FPDR3 FPDR15 9 10 FPBKLENR FPDR14 11 12 NC
GND 13 14 FPDR2 FPDR13 15 16 FPDR1 FPDR12 17 18 FPDR0 FPDR11 19 20 GND FPDR10 21 22 FPDISPEN
GND 23 24 VCCLCD
FPDR9 25 26 VCCLCD FPDR8 27 28 FPVSYNCR FPDR7 29 30 GND FPDR6 31 32 FPHSYNCR
GND 33 34 VCCLCD
GND 35 36 VCCLCD
GND 37 38 GND
GND 39 40 GND
NC 41
104-1541CLDN(B)产品说明书
-17-
Page 24
第二章 安装说明
1
A0P
2
AOM
3
GND
4
GND
5
A1P
6
A1M
7
GND
8
GND
9
A2P
10
A2M
11
GND
12
GND
13
CLKP
14
CLKM
15
GND
16
GND
17
N.C.
18
N.C.
19
VCC
20
VCC

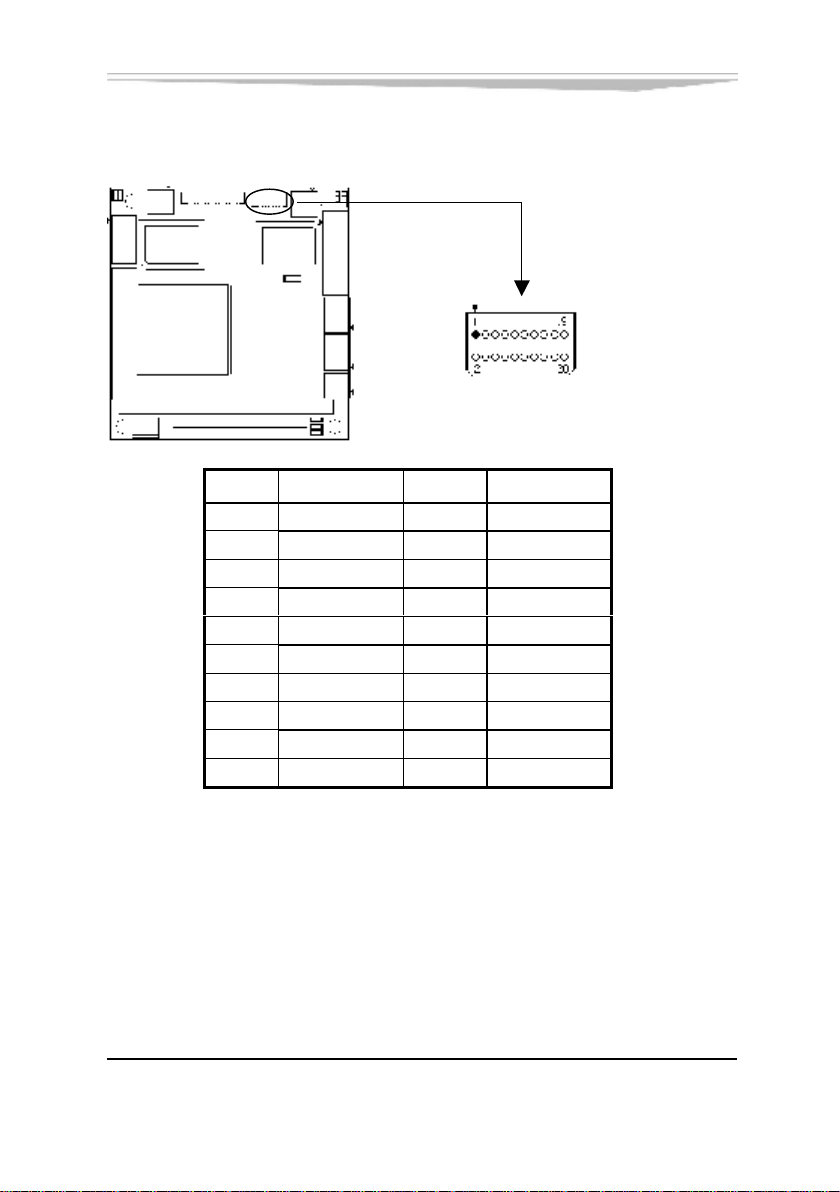

3 LVDS:18 位 TTL 接口 LCD 插座
LVDS
管脚
信号名称
管脚 信号名称
-18-
104-1541CLDN(B)产品说明书
Page 25
第二章 安装说明
1 7 2 8

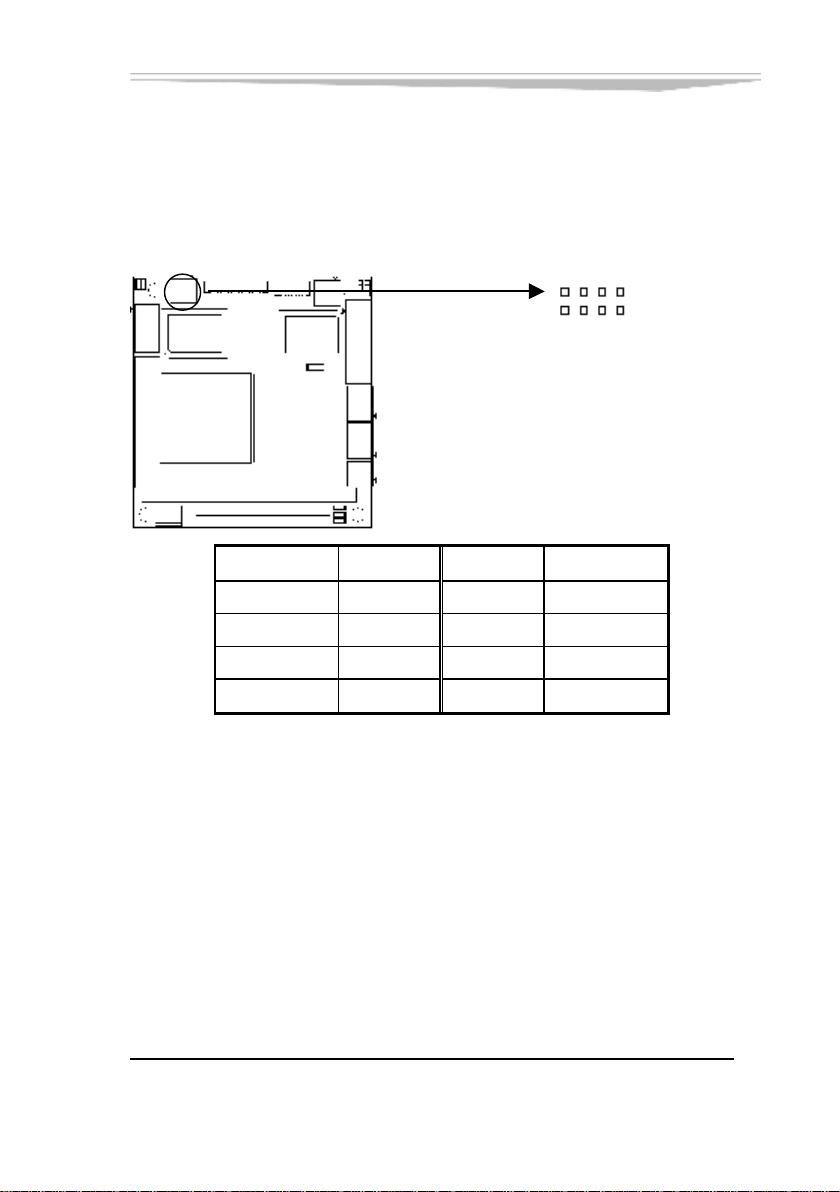

网络接口
此接口是主板上 10/100Mbps 以太网接口 以下给出了它的管
脚安排和相应的输入插座
LAN
信号名称
管脚
管脚
信号名称
TX- 1 2 RX-
TX+ 3 4 LAN-CON2 LAN-CON1 5 6 RX+ LAN-CON1 7 8 LAN-CON2
104-1541CLDN(B)产品说明书
-19-
Page 26
第二章 安装说明
7 2 8

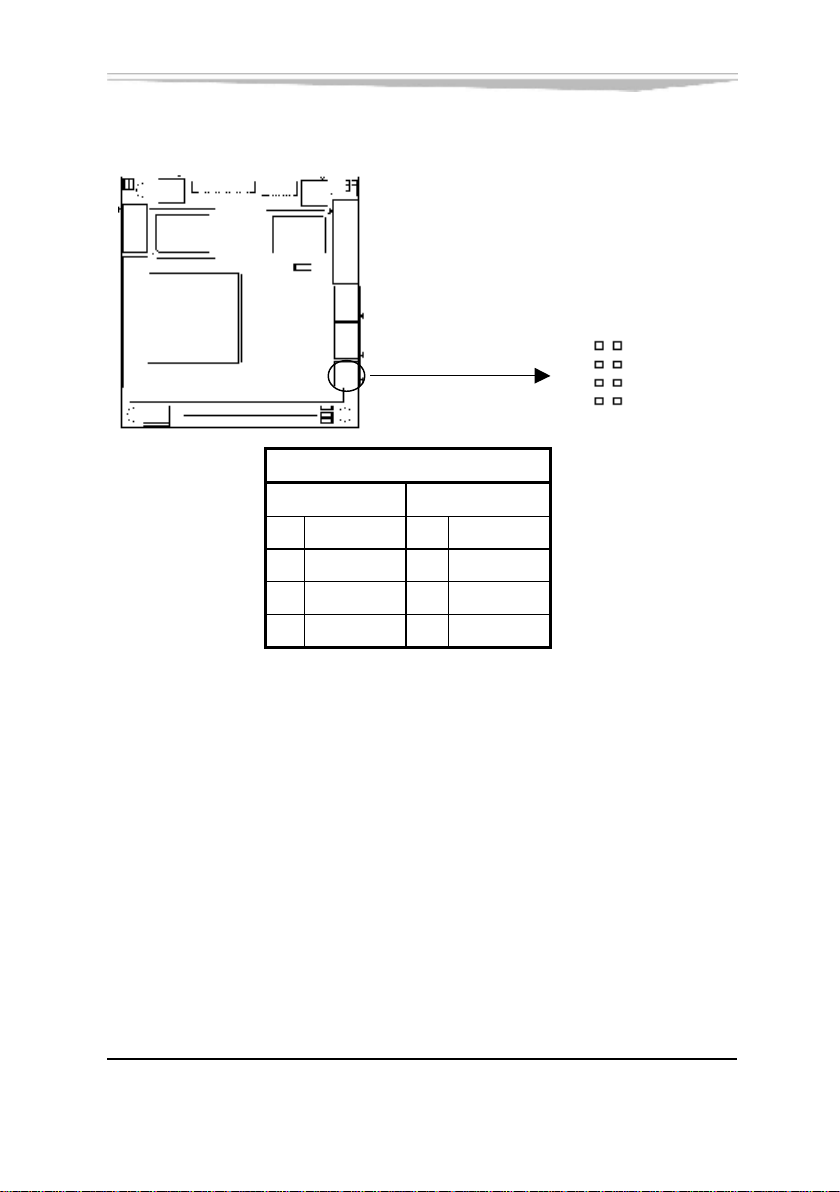

键盘与鼠标接口
KB/MOUSE 是一个键盘和鼠标合用的 8 脚 但需要使用随单
如果您使用 PS/2 鼠标 系统会自动检测并且分配IRQ12给 PS/2
鼠标使用 如果系统并无检测到 PS/2 鼠标的使用 则 IRQ12 可以
给扩展卡使用
KB/MOUSE
1
-20-
信号名称
管脚
管脚
信号名称
键盘数据 1 2 鼠标数据 键盘时钟 3 4 鼠标时钟
地 5 6 地
+5V 7 8 +5V
104-1541CLDN(B)产品说明书
Page 27
第二章 安装说明
1
GND
26
NC
2
IDEDR3
27
IDEDR11
3
IDEDR4
28
IDEDR12
4
IDEDR5
29
IDEDR13
5
IDEDR6
30
IDEDR14
6
IDEDR7
31
IDEDR15
7
IDEPCS0X
32
IDEPCS1X
8
GND
33
NC
9
GND
34
IDESIORX
10
GND
35
IDESIOWX
11
GND
36
VCC3V
12
GND
37
IDESINTR
13
VCC3V
38
VCC3V
14
GND
39
GND
15
GND
40
NC
16
GND
41
IDEPRSTX
17
GND
42
IDESIORDYR
18
IDEPA2
43
NC
19
IDEPA1
44
VCC3V
20
IDEPA0
45
LED1
21
IDEDR0
46
NC
22
IDEDR1
47
IDEDR8
23
IDEDR2
48
IDEDR9
24
IOCS16X
49
IDEDR10
25
NC
50
GND
25 26 50

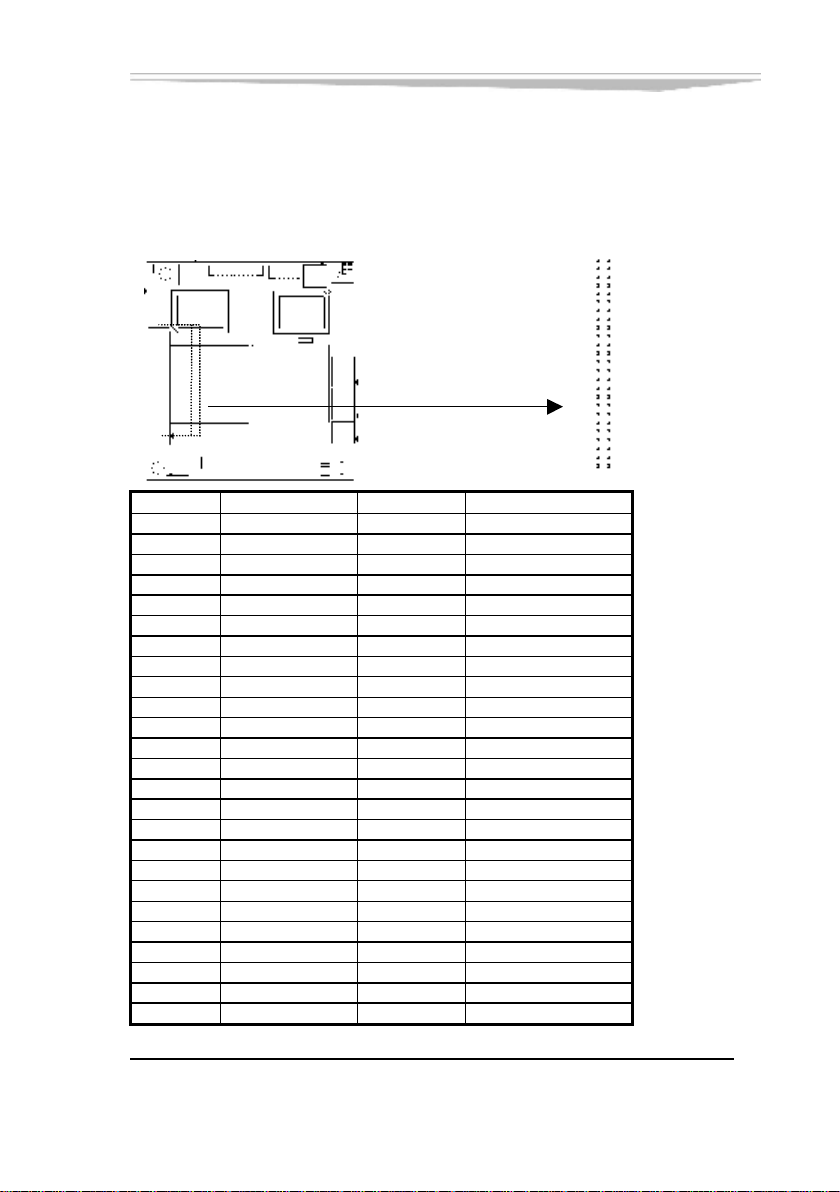

CF 卡
COMPACT FLASH 卡是一种快速存储器 体积小 使用方便 存储量随所用的卡变化 如 1M 256M 等 CF 卡插入时只能以一 个方向插入 在板背面 用虚线表示 CF 卡单独使用时只能作主
盘
CF 卡槽 上引脚
1
104-1541CLDN(B)产品说明书
-21-
Page 28
第二章 安装说明

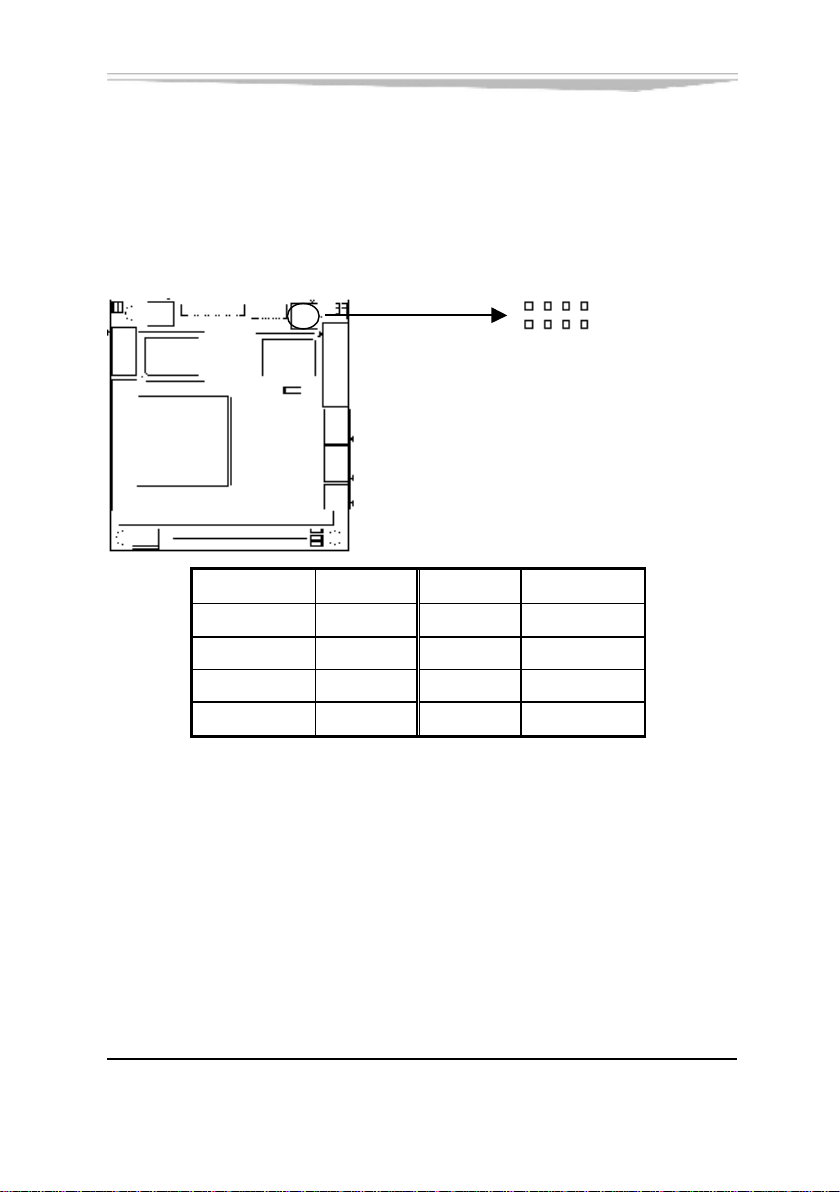

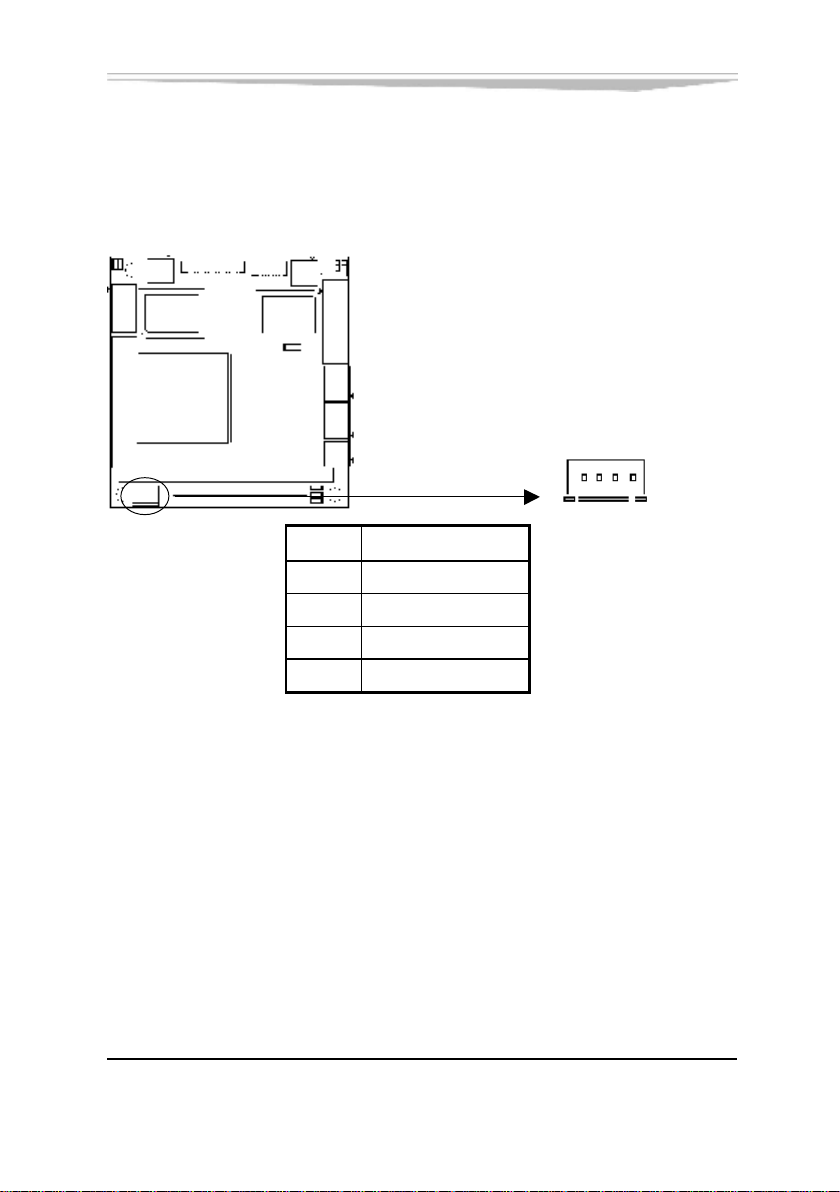

电源接口
这个接口为本板的电源输入 此接口具有防插错设计 所以不 可能有反接的情况出现 因此用户需要注意插座的方向 将其轻缓 插入即可完成电源的连接
Power
管脚
信号名称
1 +12V 2 GND 3 GND 4 +5V
1 4
-22-
104-1541CLDN(B)产品说明书
Page 29
第二章 安装说明

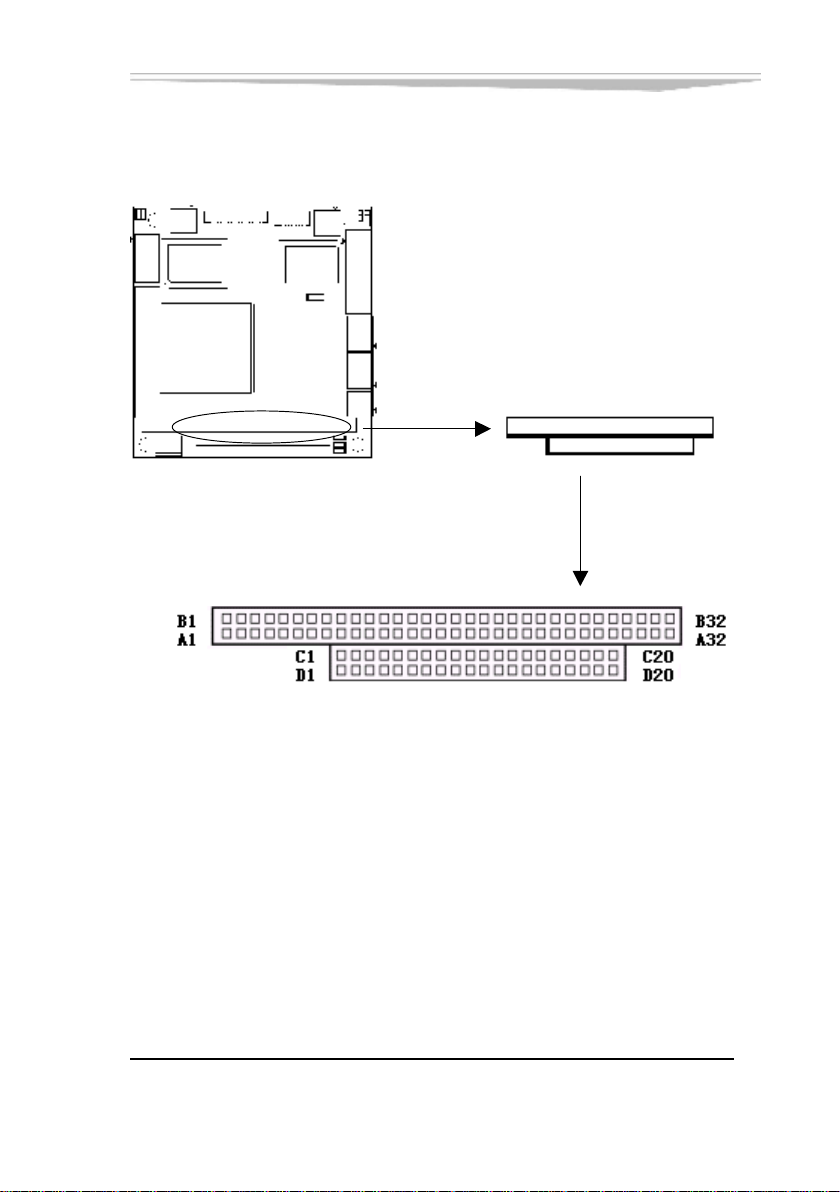

PC104 接口
双排管脚插头 支持 PC/104 模块
PC104
放大实图
104-1541CLDN(B)产品说明书
-23-
Page 30
第二章 安装说明
其引脚定义如下页
管脚 信号名称 管脚 信号名称 管脚 信号名称 管脚 信号名称
A1 IOCHK B1 GND C1 GND D1 GND A2 SD7 B2 RSTDRV C2 SBHEX D2 MCS16X A3 SD6 B3 VCC5V C3 SA23 D3 IOCS16X A4 SD5 B4 IRQ9 C4 SA22 D4 IRQ10 A5 SD4 B5 Null C5 SA21 D5 IRQ11 A6 SD3 B6 DRQ2 C6 SA20 D6 IRQ12 A7 SD2 B7 Null C7 SA19 D7 IRQ15 A8 SD1 B8 ZEROWSX C8 SA18 D8 IRQ14
A9 SD0 B9 +12V C9 SA17 D9 DACK0X A10 IOCHRDY B10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32
AEN B11 SMEMWX C11 MEMWX D11 DACK5X SA19 B12 SMEMRX C12 SA18 B13 SA17 B14 SA16 B15 DACK3X C15 SA15 B16 DREQ3 C16 SA14 B17 DACK1X C17 SA13 B18 DREQ1 C18 SA12 B19 REFRESHX C19 SA11 B20 SA10 B21
SA9 B22 SA8 B23 SA7 B24 SA6 B25 SA5 B26 DACK2X SA4 B27 SA3 B28 SA2 B29 VCC5V SA1 B30 CLKOSCISA SA0 B31
GND B32
GND C10 MEMRX D10 DREQ0X
SD8 D12 DREQ5X
IOWX C13
IORX C14
CLK C20 KEY PIN D20 IRQ7 IRQ6 IRQ5 IRQ4 IRQ3
TC
BALE
GND GND
SD9 D13 DACK6X SD10 D14 DREQ6 SD11 D15 DACK7X SD12 D16 DREQ7 SD13 D17 VCC5V SD14 D18 MASTERX SD15 D19
GND GND
-24-
104-1541CLDN(B)产品说明书
Page 31
第三章 BIOS 功能简介
第三章 BIOS功能简介
BIOS 简介
BIOS Basic Input and Output System 基本输入输出系统 固
化在 CPU 板上的闪存存储器中 主要功能包括 初始化系统硬件
设置各系统部件的工作状态 调整各系统部件的工作参数 诊断系 统各部件的功能并报告故障 给上层软件系统提供硬件操作控制接 口 引导操作系统等 BIOS 提供用户一个菜单式的人机接口 方
便用户配置各系统参数设置 控制电源管理模式 调整系统设备的 资源分配等等
正确设置 BIOS 各项参数 可使系统稳定可靠地工作 同时也
能提升系统的整体性能 不适当的甚至错误的 BIOS 参数设置 则
会使系统工作性能大为降低 使系统工作不稳定 甚至无法正常工 作
104-1541CLDN(B)产品说明书
-25-
Page 32
第三章 BIOS 功能简介
进入 BIOS 参数设定
每当系统接通电源 正常开机后 便可看见进入 BIOS 设置程
序提示的信息 此时(其它时间无效) 按下提示信息所指定的按键
通常为<Del>键 即可进入 BIOS 设置程序
CMOS 中 BIOS 设置内容被破坏时 系统也会要求进入 BIOS
设置或选择所有默认设置值
通过 BIOS 修改的所有设置值都保存在系统的 CMOS 存储器中 该 CMOS 存储器由电池供电 即使切断外部电源 其内容也不会 丢失 除非执行清除 CMOS 内容的操作
注意 BIOS 的设置直接影响到电脑的性能 设置错误的数值将造 成电脑的损坏 甚至不能开机 请使用 BIOS 内定值来恢复系统正
常运行 由于本公司不断研发更新BIOS设置程序 以下的画面仅供您参考
有可能跟您目前所使用的 BIOS 设置程序不完全相同
-26-
104-1541CLDN(B)产品说明书
Page 33
第三章 BIOS 功能简介
LAOD SETUP
BIOS 基本功能介绍
当 SETUP 程序启动之后 您可以看到 CMOS Setup Utility 主
画面如下
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS BIOS FEATURES SETUP SUPERVISOR PASSWORD CHIPSET FEATURES SETUP USER PASSWORD POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION PNP/PCI CONFIGURATION SAVE & EXIT SETUP LOAD BIOS DEFAULTS EXIT WITHOUT SAVING LOAD SETUP DEFAULTS ESC : Quit á â à ß : Select Item F10 : Save & Exit Setup (Shift) F2 : Change Color
Time, Date, Hard Disk Type
主菜单设置项的下方显示的是菜单的控制键 主菜单的底部
也就是控制键部分的下面 显示目前清单中被高亮显示的那部分的
信息
注意:
如果你的计算机在保存了你改变的设置后无法启动 你可 以选择 Award BIOS中的 LOAD BIOS DEFAULTS和 DEFAULTS 将你的系统复位到缺省值的功能 我们强烈建议你尽量避免作芯片集缺省值的任何改动 这
些缺省值是 Award 和你的系统厂家仔细选择的 可提供最 好的性能和可靠性
104-1541CLDN(B)产品说明书
-27-
Page 34
第三章 BIOS 功能简介
3.1 Standard CMOS Setup
这个选项可以设置系统的基本硬件配置 系统时间以及错误处
理方法 如果您的电脑是已经组装好的 那您不必更动这个选项的
设置 如果是 CMOS 中的数据遗失了 或是您改变了硬件配置 那 么您就必须自行改变设置值 当 CMOS 的电池没电了 那么设置值 也将会遗失
ROM PCI/ISA BIOS(2A434EJA)
STANDARD CMOS SETUP AWARD SOFTWARE, INC.
Date (mm:dd:yy) : Wed, Mar 17 , 2004
Time (hh:mm:ss) : 00 : 00 :33
HARD DISKS TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE
Primary Master Auto 0M 0 0 0 0 0 Auto Primary Slave Auto 0M 0 0 0 0 0 Auto Secondary Master Auto 0M 0 0 0 0 0 Auto Secondary Slave Auto 0M 0 0 0 0 0 Auto
Video : EGA/VGA Halt On : All,But Keyboard
ESC : Quit á â à ß : Select Item PU / PD / + / - : Modify F1 : Help (Shift) F2 : Change Color
Base Memory :
Extended Memory :
Other Memory :
Total Memory :
640K
27 648K
384K
28672K
菜单底部是本菜单所用的控制键 如果你需要帮助 按<F1> 将显示相关信息帮助你 在右下角的内存显示是只读的 它将根据 内存的改变自动调整 以下给出的是此菜单中每一项的描述
Date
选择此选项 用<Page Up>/<Page Down>或是<+> / <->来设置
目前的日期 以月/日/年的格式来表示 各项目合理的范围是 Month/月(1-12), Date/日(1-31),Year/年(最大到 2079)
-28-
104-1541CLDN(B)产品说明书
Page 35
第三章 BIOS 功能简介
Time
选择此选项 用<Page Up>/<Page Down>或是<+>/<->来设置目
前的日期 以时/分/秒的格式来表示 各项目合理的范围是 Hour
/时(0-23), Minute/分(0-59), Second/秒(0-59)
Primary/Secondary Master/Slave
本主板提供一组 IDE 插槽 最多可连接两个 IDE 硬盘或其它
IDE 设备 第一个称为 Master 第二个为 Slave
设置硬盘型态的项目包括了 Cylinder(磁柱数目) Head(读写 头数目) Precomp(写前补偿) Sector(扇区数目)以及 MODE Size 项目会因您的设置而自动调整 您的硬碟厂商会提供硬盘的相关资
讯 MODE 项目是针对 IDE 硬盘而设计的 对于 MFM ESDI 等硬盘 可以忽略此值 MODE 有三种设置值 CHS,Large, LBA 或是设成
Auto 在 528MB 以下的 IDE 硬盘用 CHS 在 528MB 以上 且支持 Logical Block Addressing(LBA)者用 LBA 否则用 Large Large 不太常见 它只用在 MS-DOS 之下 一般 528MB 以上硬盘都用 LBA
警告 在设置 IDE 硬盘参数前 请先确认您已拥有该硬盘的详细参 数设置值 错误的设置值将会导致系统认不到该硬盘 导致无法利 用硬盘开机 建议使用自动配置 让其自动探测参数值
Video
用于选择安装在你的系统中的视频显示卡的类型 你可选择以
下这几种视频显示卡
EGA/VGA EGA,VGA,SEGA,SVGA或 PGA
显示器适配器 缺省值 CGA 40 以40列模式工作 CGA 80 以80列模式工作 MONO 用于Hercules或MDA适配器
104-1541CLDN(B)产品说明书
-29-
Page 36
第三章 BIOS 功能简介
Halt on
此选项决定系统在何时要停止 可以设置的值有 All Errors
No Errors All, But Keyboard
No Errors 任何系统故障都不会引起系统停机 All Errors 每当BIOS检测到非致命错误 系统就会停
机 并有提示信息显示
All, But Keyboard 如果BIOS检测到键盘故障 则系统不会停
机 但任何其它错误都会引起系统停机 (默
认)
-30-
104-1541CLDN(B)产品说明书
Page 37
第三章 BIOS 功能简介
3.2 BIOS Features Setup
这一单元使你可以配置并改善你的系统 根据你的偏爱设置一 些系统特性
ROM / PCI ISA BIOS(2A434EJA)
BIOS FEATURES SETUP
AWARD SOFTWARE, INC.
Virus Warning : Disabled Video BIOS Shadow : Enabled CPU Internal Cache : Enabled C8000-CBFFF Shadow : Disabled CC000-CFFFF Shadow : Disabled D0000-D3FFF Shadow : Disabled Quick Power On Self Test : Disabled D4000-D7FFF Shadow : Disabled Boot Sequence : A,C,SCSI D8000-DBFFF Shadow : Disabled Boot Up Numlock Status : On DC000-DFFF Shadow : Disabled Boot up System speed : High Cyrix 6X86/MII CPUID : Enabled Gate A20 Option : Fast Memory Parity check : Enabled Typematic Rate Setting : Disabled Typematic Rate (chars/Sec) : 6 Typematic Delay (Msec) : 250 Security Option : Setup PCI /VGA Palette Snoop : Disabled OS Select For DRAM>64MB : Non-OS2 ESC: Quit á â à ß : Select Item F1 : Help PU/PD/+/- : Modify F5 : Old Values (Shift) F2 : Color F6 : Load BIOS Defaults F7 : Load Setup Defaults
Virus Warning
这是一项新的防毒技术 当开机型病毒想要改写硬碟中的开机区或 引导区时 BIOS 会提出警告并不让这些病毒得逞 以达到防毒的
目的 运用这项新技术 您的电脑将在最早的时机即可防止开机型 病毒入侵的威胁 也就是说 在病毒有机会被载入系统之前就拒绝 病毒侵入 确保您的电脑在干净的操作系统下开机 当它发现病毒 入侵时 系统会暂停并显示警告信息 当这种情形发生时 您可以 让系统继续开机 或是使用一张干净的开机磁盘开机 重新启动电 脑并进行扫毒
注意 由于操作系统的复杂性 当您欲安装一个新的操作系统时 可能必须将此项功能关闭 Disabled 以避免新操作系统写入时发
生错误
104-1541CLDN(B)产品说明书
-31-
Page 38
第三章 BIOS 功能简介
Quick Power On Self Test
此选项设为Enabled时 会跳过存储器的第二 三次测试 加速 POST 的时间 而每一次的 POST 都是一次完整的测试
Boot Sequence
此选项指定最先用来引导系统的设备 它们的设置值有
A,C,SCSI D,A,SCSI SCSI,C,A C,A,SCSI E,A,SCSI C only C,CDROM,A F,A,SCSI LS/ZIP,C CDROM,C,A SCSI,A,C
Boot Up NumLock Status
此功能允许你在系统上电后激活小键盘的数字锁功能 缺省值为
On 即系统启动时处于数字锁开 设为 Off 启动时小键盘处于光标 控制状态
Boot Up System Speed
请选择缺省设置
Gate A20 Option
使用此项可以设置 A20 门的速度 若为 Fast 则 A20 门的速度为 快速 若为 Slow 则 A20 门的速度为慢速 请使用缺省值
Typematic Rate Setting
若此选项设为 Enabled 时 你可以设置下面两个项目
Typematic Rate(Chars/Sec)
当终端速率被启用时 系统寄存器将重复键击速度 你可以选择从 6-30 字符/秒的速度范围 缺省值为 6 字符/秒
Typematic Delay Msec
当启用终端速率时 此项功能允许你设置显示第一个和第二个字符 的时间间隔 缺省值为 250ms
-32-
104-1541CLDN(B)产品说明书
Page 39
第三章 BIOS 功能简介
Security Option
此选项可以启动口令功能 如果设成 System 则在每一次开机时 系统会要求用户输入口令 如果设成 Setup 则只在要进入 BIOS 设置 时才会要求 User Password 您可以经由主菜单中的 User Password 来设置口令
PCI VGA Palette Snoop
一些非标准的 VGA 显示卡有时不能正确的显示颜色 此项功能允 许你设置 MPEG ISA/VESA VGA 卡是否能与 PCI/VGA 一起工作
Enabled 时 PCI/VGA 可以与 MPEG ISA/VESA VGA 卡一起工作 Disabled 时 不能一起工作
OS Select for DRAM > 64MB
此选项允许系统根据被调用的访问内存的特定的 BIOS 在使用 OS/2时访问大于 64MB的那部分 DRAM 内存 缺省值为 Non-OS/2
Video BIOS Shadow
此选项允许你将视频 BIOS 的位置从 ROM 变至 RAM 视频影子将 加快视频的速度
C8000 - CBFFF Shadow/DC000 - DFFFF Shadow
一个 ROM 的复制将减少 640KB 到 1024KB 之间可用的内存 这一
选项决定了可选项 ROM 是否将复制到 RAM
104-1541CLDN(B)产品说明书
-33-
Page 40
第三章 BIOS 功能简介
: :
: :
:
:
: : :
3.3 Chipset Features Setup
此设置菜单用于控制主板芯片组的配置
ROM PCI/ISA BIOS(2A434EJA)
CHIPSET FEATURES SETUP
AWARD SOFTWARE INC.
SDRAM CAS Latency Time SDRAM Clock Ratio Div By
16-bit I/O Recovery(CLK)
8-bit I/O Recovery(CLK)
USB Controller
Multiple Monitor Support
Video Memory Size Display status
Flat Panel Resolution
3T 4
5 5
Disabled
No OnBobad
2.5M Both 800X600
ESC : Quit á â à ß : Select Item F1 : Help PU/PD/+/- : Modify F5 : Old Values (Shift) F2 : Color F6 : Load BIOS Defaults F7 : Load Setup Defaults
SDRAM CAS latency time
当同步 DRAM 被安装时 CAS 等待的时钟周期数取决于 DRAM 的定时时间 不要将系统指定的缺省值改动 缺省值为 3T
-34-
104-1541CLDN(B)产品说明书
Page 41
第三章 BIOS 功能简介
16 Bit I/O Recovery Time
此选项指明了插入在连续的 16 位 I/O 操作中的延迟的长度 以系 统周期计算 设置有 1 2 3 4 5 6 7 或 8 缺省设置为 5
USB Controller
此项可使用和禁止 USB 的功能 Enabled 为使用 Disabled 为禁止
Video Memory Size
显存可设为 1.5M 2.5M 4.0M 三种大小
Display Status
此项可根据实际连接的显示器的类型选择 CRT LCD BOTH CRT 和 LCD
Flat Panel Resolution
LCD 的分辨率可设为 640X480 800X600 1024X768 三种模式
104-1541CLDN(B)产品说明书
-35-
Page 42
第三章 BIOS 功能简介
3.4 Power Management Setup
电源管理设置使您能有效的节省系统的能源 它会在一段时间
没有动作后关掉硬盘和视频显示
ROM PCI/ISA BIOS(2A434EJA)
POWER MANAGEMENT SETUP
AWARD SOFTWARE, INC.
Power Management : Disabled RQ1(KeyBoard) :ON
IRQ3(COM2) :OFF **PM Timers**
IRQ4(COM1) :OFF Doze Mode : Disabled IRQ5(LPT2) :OFF Standy Mode : Disabled IRQ6(Reserved) :OFF HDD Power Down : Disabled IRQ7(LPT1) :OFF
MODEM Use IRQ : NA IRQ9(IRQ2 Redir) :OFF IRQ10(Reserved) :OFF Throttle Duty Cycle : 33.3% IRQ11(Reserved) :OFF IRQ12(PS/2 Mouse) :OFF
IRQ13(Corprocessor) :OFF IRQ14(Hard Disk) :OFF IRQ15(Reserved) :OFF
ESC : Quit á â à ß : Select Item F1 : Help PU/PD/+/- : Modify F5 : Old Values (Shift) F2 : Color F6 : Load BIOS Defaults F7 : Load Setup Defaults
Power Management
利用此选项选择电源管理模式 有四种电源管理模式可供选择
Min.Saving 电源管理最小化 Max.Saving 电源管理最大化
User Define
硬盘关闭的范围为1分钟到15分钟,其余范围都 是从1分钟到1小时 缺省
Disabled 禁止使用电源管理
-36-
104-1541CLDN(B)产品说明书
Page 43
第三章 BIOS 功能简介
Doze Mode
启用时 CPU时钟将以较低的速度运行 其它设备仍全速运行
Standby Mode
启用时 固定的磁盘驱动器和视频都将关闭 其它设备仍全速运行
Throttle duty Cycle
使系统处于节电模式时 CPU工作频率下降的比例 如当CPU原工作 频率为200Mhz时 当调成12.5% 那么现在的工作频率为200 X
(1-12.5% )=175 Mhz
104-1541CLDN(B)产品说明书
-37-
Page 44
第三章 BIOS 功能简介
3.5 PNP/PCI Configuration
此选项用于配置PCI总线系统
ROM PCI/ISA BIOS(2A434EJA)
PNP/PCI CONFIGURATION
AWARD SOFTWARE INC.
PNP OS Installed : No PCI IRQ Actived By :Level Resources Controlled by : Auto Reset Configuration Data : Disabled
ESC : Quit á â à ß : Select Item F1 : Help PU/PD/+/- : Modify F5 : Old Values (Shift) F2 : Color F6 : Load BIOS Defaults F7 : Load Setup Defaults
PNP OS Installed
本项目可以让您使用即插即用(PNP Plug-and-Play)操作系统来设 置PCI总线插槽来取代BIOS设置 假如此项设置为 YES 则操作系
统将自动分配中断 若您使用的是非操作系统 或是为了避免重新 设置中断 请设置为 NO 注意 操作系统如 DOS, OS/2和 Windows 3.x不支持 PnP
-38-
104-1541CLDN(B)产品说明书
Page 45
第三章 BIOS 功能简介
Resources Controlled by
PnP BIOS可以自动配置所有的启动和兼容设备 但是 这个功能需 要在你使用PnP操作系统 如Windows 95的情况下实现
Reset Configuration Data
此选项允许你决定是否将配置数据复位 缺省设置为Disabled
IRQ3/4/5/7/9/10/11/12/14/15 assigned to DMA0/1/3/5/6/7 assigned to
这部分允许你决定将IRQ/DMA指定给ISA总线 任何PCI槽不可用
104-1541CLDN(B)产品说明书
-39-
Page 46
第三章 BIOS 功能简介
3.6 Load BIOS Defaults
这一个选项可以让您在进行 BIOS 更改时 自动配置已经储存
在 BIOS ROM 的初始设置 这些初始设置值并非是最佳化的设置
值 而是最保守的设置值 而且会关闭所有高性能的设置 如果要 进行这一项功能的话 您可以在主菜单画面选择 LOAD BIOS DEFAULTS 这一个选项 按下< Enter >键即可进入设置画面
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS BIOS FEATURES SETUP SUPERVISOR PASSWORD CHIPSET FEATURES SETUP USER PASSWORD POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION PNP/PCI CONFIGURATION SAVE & EXIT SETUP LOAD BIOS DEFAULTS EXIT WITHOUT SAVING LOAD SETUP DEFAULTS ESC : Quit á â à ß : Select Item F10 : Save & Exit Setup (Shift) F2 : Change Color
Load BIOS Defaults (Y/N)? N
Load BIOS Defaults except Standard CMOS SETUP
输入 Y 即可装入BIOS缺省值到CMOS SRAM 否则输入 N
-40-
104-1541CLDN(B)产品说明书
Page 47
第三章 BIOS 功能简介
3.7 Load Setup Defaults
此菜单用于在你的系统配置中装入缺省值 这些缺省设置是最优
的 可以发挥所有硬件的高性能
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS BIOS FEATURES SETUP SUPERVISOR PASSWORD CHIPSET FEATURES SETUP USER PASSWORD POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION PNP/PCI CONFIGURATION SAVE & EXIT SETUP LOAD BIOS DEFAULTS EXIT WITHOUT SAVING LOAD SETUP DEFAULTS ESC : Quit á â à ß : Select Item F10 : Save & Exit Setup (Shift) F2 : Change Color
Load Setup Defaults (Y/N)N
Load Setup Defaults except Standard CMOS SETUP
输入 Y 即开始向CMOS SRAM装载缺省设置 否则输入 N
104-1541CLDN(B)产品说明书
-41-
Page 48
第三章 BIOS 功能简介
3.8 Integrated Peripherals
此菜单用于设置硬盘的配置 模式和接口
ROM PCI/ISA BIOS(2A434EJA)
INTEGRATED PERIPHERALSP
AWARD SOFTWARE INC.
IDE HDD Block Mode :Enabled Primary IDE Channel :Enabled Master Driver PIO Mode :AUTO Onboard Parallel Port :378/IRQ7 Slave Drive PIO Mode :AUTO Parallel Port Mode :SPP Secondary IDE Channel :Enabled Master Drive PIO Mode :AUTO Slave Driver PIO Mode :AUTO
IDE Primary Master UDMA :AUTO IDE Secondary Slave UDMA :AUTO IDE Secondary Master UDMA :AUTO IDE Secondary Slave UDMA :AUTO
KBC input clock :8MHZ Onboard Serial Port 1 :3F8/IRQ4 Onboard Serial Port 2 :2F8/IRQ3
ESC : Quit á â à ß : Select Item F1 : Help PU/PD/+/- : Modify F5 : Old Values (Shift) F2 : Color F6 : Load BIOS Defaults F7 : Load Setup Defaults
IDE HDD Block Mode
若设为Enabled 则硬盘将使用块模式 这样可以大幅度地提高硬 盘的传输速度 若设为Disabled 则硬盘将不使用块模式 使用字
符模式
-42-
104-1541CLDN(B)产品说明书
Page 49
第三章 BIOS 功能简介
Master/Slave Driver PIO Mode
此菜单允许你的系统硬盘控制器更快的工作 不再是从硬盘驱动器 传输一系列的BIOS命令 而是利用PIO(可编程输入/输出) 使BIOS
直接和控制器和CPU通讯 本系统支持五种模式 从0 缺 省 到4 主要是时间上的不同 当选择AUTO时 BIOS将选择最适合的模式
IDE Primary/Secondary Master/Slave UDMA
这 里 的 UDMA 俗称 Ultra DMA/33 最高传输速率达到
33.3Mbytes/s 要使硬件达到期望的效果 也得要硬件本身支持 原则上应先查询所使用的硬盘是否支持UDMA传输模式
KBC Input Clock
该 项 用 于 设 置键盘控制 KBC 输入时钟 CLK 选项有 6MHz,8MHz,12MHz,16MHz 缺省设置为16MHz
Onboard Serial Port 1
该项设置用来配置 CPU 板上第一个串行接口的中断和 I/O 地址为 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 AUTO 自动配置 还 是 Disabled(禁止不用)
Onboard Serial Port 2
该项设置用来配置 CPU 板上第二个串行接口的中断和 I/O 地址为 3F8/IRQ4 2F8/IRQ3 3E8/IRQ4 2E8/IRQ3 AUTO 自动配置 还 是 Disabled(禁止不用)
Onboard Parallel Port 本功能用来配置并行口所用的的中断及 I/O 地址范围
Parallel Port Mode
本功能可以设置并口的运作模式 SPP 表示单向数据传输的正常速 度 EPP 表示双向数据传输下的最大速度 而 ECP 表示在双向数据
传输下比 EPP 更快的速度
104-1541CLDN(B)产品说明书
-43-
Page 50
第三章 BIOS 功能简介
3.9 Supervisor/User Password
这两个选项用于设置系统的口令 管理员口令用于保护系统和设
置参数 用户口令为系统专用 指定口令时 高亮显示你所选的类型
然后按下<Enter>键 按照屏幕提示输入口令 最长8个字符 然后 按下<Enter>键 系统要求你再次输入口令以便确认 口令设置后
屏幕自动返回到主屏幕
如果想禁止口令 在提示你输入口令时直接<Enter>键 系统将
向你确认禁止口令 一旦口令被禁止 系统将启动 你可以随意的进
入设置程序
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS BIOS FEATURES SETUP SUPERVISOR PASSWORD CHIPSET FEATURES SETUP USER PASSWORD POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION PNP/PCI CONFIGURATION HDD LOW LEVEL FORMAT LOAD BIOS DEFAULTS SAVE & EXIT SETUP LOAD SETUP DEFAULTS EXIT WITHOUT SAVING ESC : Quit á â à ß : Select Item F10 : Save & Exit Setup (Shift) F2 : Change Color
Enter Password:
Change / Set / Disable Password
-44-
104-1541CLDN(B)产品说明书
Page 51
第三章 BIOS 功能简介
3.10 IDE HDD Auto Detection
使用此菜单 系统BIOS可以自动检测硬盘参数 然后将它填入
标准CMOS菜单界面的硬盘参数列表中
ROM PCI/ISA BIOS(2A434EJA)
STANDARD CMOS SETUP AWARD SOFTWARE, INC.
HARD DISKS TYPE SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE Primary Master:
Select Primary Master Option (N=SKIP) : N
OPTIONS SIZE CYLS HEAD PRECOMP LANDZ SECTOR MODE
1 (Y) 0 0 0 0 0 0 CHS
NOTE: Some OSes (SCO-UNIX Before v5.0) must use ”CHS” for installation
ESC: Skip
104-1541CLDN(B)产品说明书
-45-
Page 52
第三章 BIOS 功能简介
3.11 Save & Exit Setup
当您完成了所有的更改动作 想将旧有的设置参数覆盖掉时
可执行此项选项 新的设置参数将被存入 CMOS 的存储器中 执行
的方式只要选取主画面上的 SAVE & EXIT SETUP 并按下<Y>键及< Enter>键即可
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS BIOS FEATURES SETUP SUPERVISOR PASSWORD CHIPSET FEATURES SETUP USER PASSWORD POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION PNP/PCI CONFIGURATION SAVE & EXIT SETUP LOAD BIOS DEFAULTS EXIT WITHOUT SAVING LOAD SETUP DEFAULTS ESC : Quit á â à ß : Select Item F10 : Save & Exit Setup (Shift) F2 : Change Color
Save to CMOS and Exit (Y/N)? N
Save Data to CMOS & Exit SETUP
-46-
104-1541CLDN(B)产品说明书
Page 53
第三章 BIOS 功能简介
3.12 Exit Without Saving
当您所做的任何更改设置的动作不想存入 CMOS 的存储器中您 可在主画面上选取 EXIT WITHOUT SAVING 并按下<Y>键及<Enter> 键即可
ROM PCI/ISA BIOS(2A434EJA)
CMOS SETUP UTILITY
AWARD SOFTWARE, INC.
STANDARD CMOS SETUP INTEGRATED PERIPHERALS
BIOS FEATURES SETUP SUPERVISOR PASSWORD
CHIPSET FEATURES SETUP USER PASSWORD
POWER MANAGEMENT SETUP IDE HDD AUTO DETECTION
PNP/PCI CONFIGURATION SAVE & EXIT SETUP
LOAD BIOS DEFAULTS EXIT WITHOUT SAVING
LOAD SETUP DEFAULTS
ESC : Quit á â à ß : Select Item
F10 : Save & Exit Setup (Shift) F2 : Change Color
Quit Without Saving (Y/N)? N
Abandon all Data & Exit SETUP
104-1541CLDN(B)产品说明书
-47-
Page 54
附录
附录
驱动程序的安装
驱动程序的安装方法有两种
Ø 自动安装 大部分驱动程序的安装都能通过单键点击自动安
装
Ø 手动安装 在相关的产品目录下存在一 Readme.txt 文件
内有详细的驱动程序路径说明 用户可照此进行操作
下面以手动安装为例 简要说明安装方法 仅供参考 版本升级 所致的驱动路径变动恕不另行通知用户 请参考随机所附光盘相关产 品 Readme.txt 文件
NS CS5530A芯片组驱动程序的安装
注 在您安装其他 EVOC 所附相关软件前 应先安装芯片组驱动程序
(1) 从研祥驱动程序光盘上找到 NS CS5530A 芯片组驱动程
序所在子目录
(2) 双击 Setup 文件,根据提示进行安装 (3) 在选择安装类型时,选择 Custom ,然后点击 Next
后把 Audio Drivers 前面的钩去掉
(4) 当安装完成后 需重新启动才能使新装的驱动程序生效
注: 驱动程序安装完后若出现有中断冲突问题 可到 系统属
性 设备管理器 硬盘控制器 下更改输入/输出
范围地址 可用以下几组 I/O 值 FFF0-FFFF 0100-010F F980-F98F 0120-012F 可以解决冲突现象
-48-
104-1541CLDN(B)产品说明书
Page 55
附录
点击这里
点击这里

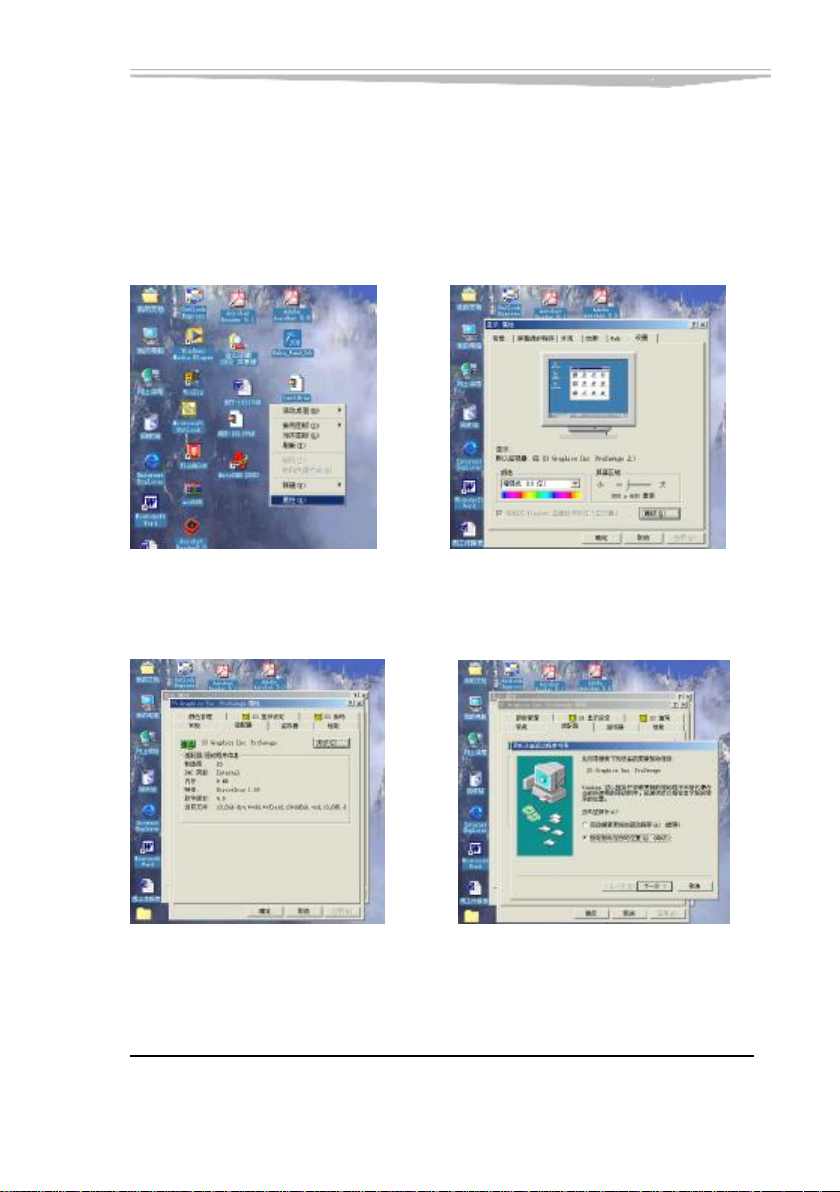

VGA驱动程序的安装
从光盘中找到 NS CS5530A 的 VGA 驱动程序子目录 将光盘放入光驱插槽中 以 Win98 为例 参考以下步骤进行
安装
一 在Windows 桌面上击 二 在 设置 下点 高级
鼠标右键 点击 属性
三 选择 适配器 然后点击 四 选择 下一步 "更改"
104-1541CLDN(B)产品说明书
-49-
Page 56
附录

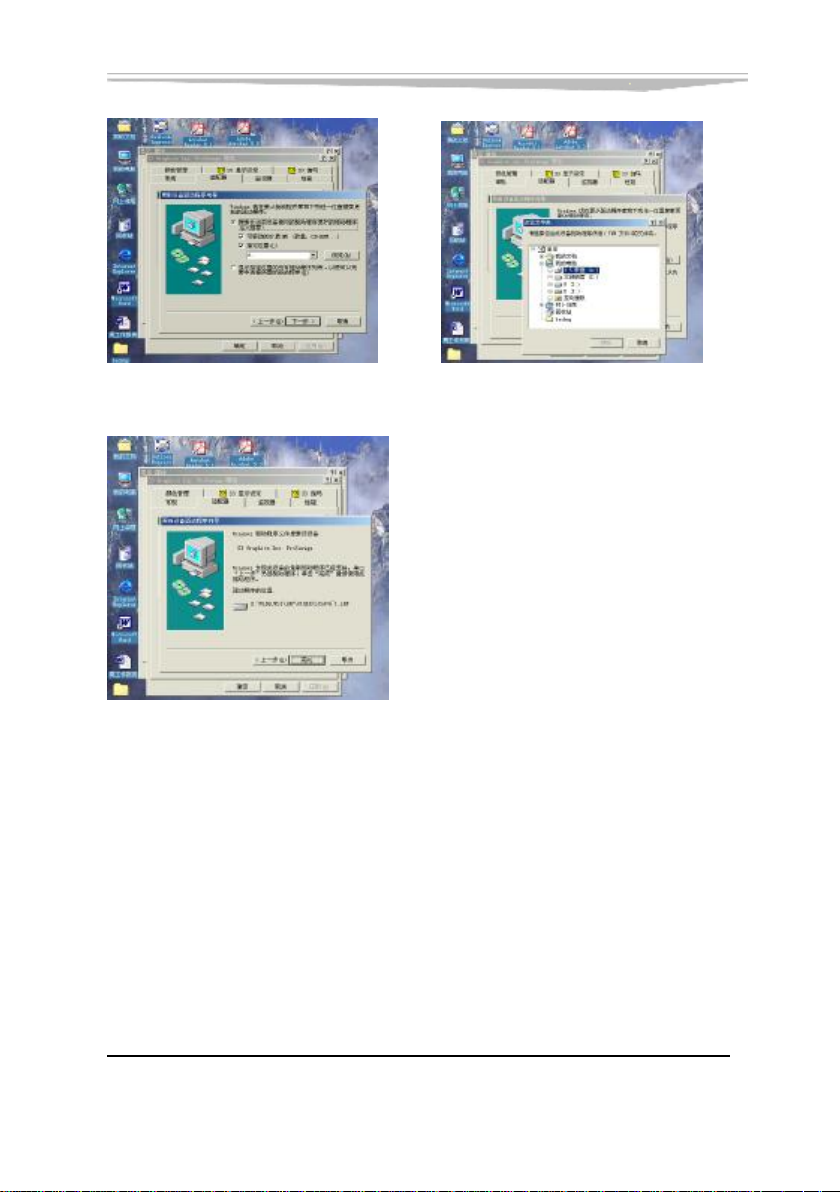

五 点击 浏览 六 选取相应的路径 按 确定
七 点击 完成
-50-
104-1541CLDN(B)产品说明书
Page 57
附录
网络驱动程序的安装
从光盘上选择网卡驱动程序目录 双击 Setup.exe 点击 Next 继续 选择 Finish 重新启动计算机 驱动程序将安 装完毕
有关 RTL8100B 的更多资料
有关 RTL8100B 的更多资料 可访问下列 Web 资源
Ø Realtek website: www.realtek.com.tw Ø EVOC websites: www.evoc.com
104-1541CLDN(B)产品说明书
-51-
Page 58
附录
Watchdog编程指引
看门狗定时器是一个用于复位 CPU 或在系统因某种原因进入
一个停顿状态时产生中断的定时器 它在 CPU 的独立应用中非常有
帮助 104-1541CLDN(B)有由 super I/O 芯片内置的看门狗定时器
可以提供灵活的超时中断和超时事件
看门狗定时器包含了一个 1 分钟分辨率向下计数器 向下计数 器可在 1~255 分范围内程序控制 对向下计数器写入任何非 0 值都 将引起看门狗定时器重新装入新值并从新值开始向下计数 当计数 器为 0 时 系统复位 根据超时事件的配置将产生一个中断
将看门狗超时事件配置为系统复位
outportb(0x3f0,0x87); //Enter program mode outportb(0x3f0,0x87); outportb(0x3f0,0x07); //Select Logic Device 7 outportb(0x3f1,0x07); outportb(0x3f0,0x2c); outportb(0x3f1,0x50); outportb(0x3f0,0xe6); outportb(0x3f1,0x08);
将看门狗超时事件配置为中断
outportb(0x3f0,0x87); //Enter program mode outportb(0x3f0,0x87); outportb(0x3f0,0x07); //Select Logic Device 8 outportb(0x3f1,0x08); outportb(0x3f0,0x72); //Select IRQ Resource for the WDT outportb(0x3f1,IRQ_RESOURCE); where,IRQ_RESOURCE=0: No IRQ selected =3: IRQ3 =4: IRQ4 =7: IRQ7 =9: IRQ9 =12: IRQ12
-52-
104-1541CLDN(B)产品说明书
Page 59
附录
(3) 启动看门狗定时器
;Suppose already in program mode outportb(0x3f0,0x07); //Select Logic Device 8 outportb(0x3f1,0x08); outportb(0x3f0,0xf2); //Write the down counter with time-out value outportb(0x3f1,TIME-OUT-VALUE);
(4) 禁止看门狗定时器
;Suppose already in program mode outportb(0x3f0,0x07); //Select Logic Device 8 outportb(0x3f1,0x08); outportb(0x3f0,0xf2); //Write the down counter with zero outportb(0x3f1,0);
5 退出程序模式
outportb 0x3f0,0xaa ;
104-1541CLDN(B)产品说明书
-53-
Page 60
附录
I/O口地址映像表
系统的每一个外设都被分配了一套I/O口地址 也成为了设备 的身份识别 总共有1K可用地址空间 下表给出了用于工业级主板 的I/O口地址
地址 设备描述
0000h - 000Fh 直接内存访问控制器 0020h - 0021h 可编程中断控制器 0040h - 0043h 系统定时器 0060h - 0060h 标准 101/102 键或 Microsoft 自然键盘 0061h - 0061h 系统扬声器 0070h - 0071h 系统 CMOS/实时钟 00F0h - 00FFh 数值数据处理器 01F0h–001F7h Stand Dual PCI IDE Controller 01F0h - 01F7h Primary IDE Controller(Single fifo) 02F8h–02FFh 通讯端口 COM2 0378h–037Fh 打印机端口 LPT1 03B0h–03BBh National Xpress GRAPHICS 03F6h–03F6h Stand Dual PCI IDE Controller 03F6h–03F6h Primary IDE Controllr(Single fifo) 03F8h - 03FF 通讯端口 COM1 0480h–048Fh PCI Bus
-54-
104-1541CLDN(B)产品说明书
Page 61
附录
中断请求线 IRQ
系统共有 15 个可用的中断源 外设通过中断请求线向 CPU 申请
所需的服务 下表给出了本主板部分设备的中断分配
级别 功能
IRQ0 系统定时器 IRQ1 标准 101/102 键或 Microsoft 自然键盘 IRQ2 可编程的中断控制器 IRQ3 通讯端口 COM2 IRQ4 通讯端口 COM1 IRQ5 未用 IRQ6 未用 IRQ7 打印机端口 LPT1 IRQ8 系统 CMOS/实时钟 IRQ9 未用 IRQ10 未用 IRQ11 Realtek RTL8100B PCI 网卡 IRQ12 PS/2 兼容型鼠标端口 IRQ13 数值数据处理器 IRQ14 标准双通道 PCI IDE 控制器 IRQ15 标准 FIFO IDE 控制器
104-1541CLDN(B)产品说明书
-55-
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
