EVOC EC5-1718CLDNA User Guide

Download
EC5-1718CLDNA
5.25″单板电脑带低功耗 C-M CPU 和 LCD/CRT/LAN/Audio 接口
版本：A0
非常感谢您购买“EVOC”产品
在打开包装箱后请首先依据物件清单检查配件，若发现物件有所
损坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。
声明
除列明随产品配置的配件外，本手册包含的内容并不代表本公司
的承诺，本公司保留对此手册更改的权利，且不另行通知。对于任何
因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概
不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到
的其他商标，其所有权为相应的产品厂家所拥有。
本手册内容受版权保护，版权所有。未经许可,不得以机械的、
电子的或其它任何方式进行复制。
安全使用小常识
1. 产品使用前，务必仔细阅读产品说明书；
2. 对未准备安装的板卡，应将其保存在防静电保护袋中；
3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上
一会儿（比如 10 秒钟），以释放身体及手中的静电；
4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘
部分的习惯；
5. 为避免人体被电击或产品被损坏，在每次对主板、板卡进行拔插
或重新配置时，须先关闭交流电源或将交流电源线从电源插座中
拔掉；
6. 在需对板卡或整机进行搬动前，务必先将交流电源线从电源插座
中拔掉；
7. 对整机产品，需增加／减少板卡时，务必先拔掉交流电源；
8. 当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔
掉；
9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等
待 30 秒后再开机。
目录
第一章 产品介绍.....................................................................................1
简介...........................................................................................................1
订购信息...................................................................................................1
环境与机械尺寸.......................................................................................1
微处理器（CPU） ................................................................................... 2
芯片组（Chipset）................................................................................... 2
内存...........................................................................................................2
IDE 功能 ...................................................................................................2
显示功能...................................................................................................2
网络功能（LAN）................................................................................... 3
USB 功能 .................................................................................................. 3
音频（Audio）功能.................................................................................3
扩展总线...................................................................................................3
CF 卡接口功能 .........................................................................................3
Watchdog 功能..........................................................................................3
I/O 接口 ....................................................................................................4
第二章 安装说明.....................................................................................5
产品外形...................................................................................................5
接口位置示意图.......................................................................................6
跳线功能设置...........................................................................................6
系统内存安装...........................................................................................8
USB......................................................................................................... 11
IDE 与软盘接口........................................................................................9
CompactFlash 接口 .................................................................................12
串口 .........................................................................................................15
并口 .........................................................................................................15
显示接口 .................................................................................................16
TV_OUT 接口 .........................................................................................18
网络接口 .................................................................................................11
键盘与鼠标接口......................................................................................19
音频（Audio）功能................................................................................12
CD_IN 接口.............................................................................................12
IrDA/红外接口........................................................................................19
风扇接口 .................................................................................................20
电源接口 .................................................................................................20
PCI 插槽 ..................................................................................................12
状态指示接口 .........................................................................................21
SMBUS 接口...........................................................................................21
第三章 BIOS 功能简介 .........................................................................22
附录 .........................................................................................................23
Watchdog 编程指引 ................................................................................23
I/O 口地址映射表 ...................................................................................26
IRQ 中断分配表......................................................................................27
第一章 产品介绍
第一章
产品介绍
简介
EC5-1718CLDNA是一款采用Intel 最新笔记本电脑芯片组852GM
在203mm×146mm尺寸上开发的全功能、高性能、低功耗嵌入式ULV
Celeron-M单板电脑，在5.25″大小的嵌入式单板上集成了讯驰核心
的超低功耗Celeron-M处理器、支持一条200Pin DDR SODIMM、支持
CRT+LVDS、CRT+TTL、CRT+TV_OUT 、LVDS+TV_OUT的“双显示”、一
个Intel 100Mbps网络接口、AC′97 Audio接口、一个PS/2键盘鼠标
接口、两个44针标准IDE接口、CompactFlash电子盘接口、四个串口，
其中一个支持422或485串口、一个并口、六个USB2.0高速接口，使嵌
入式单板的海量移动存储成为可能、IrDA红外接口、看门狗定时器、
主板提供三个PCI接口，用户可根据需要扩展更多的PCI设备。

订购信息

型号 描述
EC5-1718CLDNA 5.25″单板电脑带CPU和LCD/CRT/LAN/Audio接口

环境与机械尺寸

z 工作环境
温度：0～55℃
湿度：5%～95%（非凝结状态）；
EC5-1718CLDNA
-1-
第一章 产品介绍
z 贮存环境
温度：-25°C～75°C ；
湿度：5%～95%（非凝结状态）；
z 尺寸：203mm×146mm

微处理器（CPU）

迅驰核心的 ULV Celeron-M 系列超低功耗 CPU

芯片组（Chipset）

Intel 852GM+ICH4 芯片组
内存
一条 200Pin DDR 200/266 SO-DIMM 系统内存插槽,最大内存容量
1GMB

IDE 功能

两个44Pin 的标准IDE接口，可用来连接笔记本硬盘或标准IDE
设备

显示功能

Intel 852GM芯片组内集成图形控制器，显示内存和系统内存共
享。具有：
z 和 Intel 865G 一样，采用 Intel 第二代图形控制器。
-2-
EC5-1718CLDNA
第一章 产品介绍
z 采用动态显示内存管理技术(DVMT 2.0)，根据需要分配显示
内存，最大显存可达 64MB。
z VGA 显示分辨率达 1600x1200@85Hz 或 2048x1536@75Hz。 z LVDS 显示接口支持 LVDS 屏分辨率达 1600x1200@60Hz。 z 一个 TV 接针：可选择混合视频或 S-端子输出。 z 支持双屏独立显示。

网络功能（LAN）

主板集成了一个RTL8139DL 10/100Mb以太网控制器，为您提供高
速稳定的网络平台选择。

USB 功能

6个USB2.0接口，满足不断增长的USB应用需要。

音频（Audio）功能

板上集成一个标准的AC´97音效芯片，提供优质的声音效果。支
持MIC-in/Line-in/Speaker-out。

扩展总线

提供三条标准的120 Pin扩展槽，用户可用来扩充标准PCI总线设
备。

CF 卡接口功能

支持标准的TYPE I和TYPE II型CF卡，满足用户更多的扩展需求。

Watchdog 功能

计时单位可选择秒或分，最大计时间隔为 255 秒或 255 分
EC5-1718CLDNA
-3-
第一章 产品介绍
超时事件将复位系统。

I/O 接口

z 共有四个 RS-232 接口,其中 COM2 可支持 RS-485/RS-422； z 一个与 SPP/EPP/ECP 规格兼容的高速并口 z 一个标准的 10/100Mb RJ45 接口。 z 一个标准 PS/2 键盘插座和一个标准 PS/2 鼠标插座； z 一个可选的用来连接前面板 PS/2 键盘、鼠标的 6PIN 盒式针座
-4-
EC5-1718CLDNA
第二章
安装说明

产品外形

J2

第二章 安装说明

LPT
1
单位（mm）
EC5-1718CLDNA
-5-

接口位置示意图

1
2
P
P
J
J
CD_IN
1
J2
PCI
PCI
3
1 P F
4 J
1 R I
JCC
1
PCI
2
JP7 JP6 JP5 JP4 JP3
第二章 安装说明
COM1-
2
1 M K
COM
1
上 下COM2
COM3-
4
1
USB
CF1
KM2
3
USB
2
IDE
2
1 N A L
USB
LVDS1
DIMM1
IDE
1
VGA
1
1
LCD
1
TV1
J
1 CPUFAN1
SYSFAN1
8
9
5
P
P
J
J
J
J
3
PWR
1
FDD
1
LPT
1
跳线功能设置
提示：如何识别跳线、接口的第一针脚
¾ 观察插头插座旁边的文字标记，会用“1”或加粗的线条或三角
符号表示；看看背面的焊盘，方型焊盘为第一针脚；电缆上的红
线或其它标记表示要与插座的第一脚相接。
1) CMOS内容清除/保持设置
CMOS由板上钮扣电池供电。 如果由于BIOS设置不当而引起系统不能正常启动，则可尝试
清除CMOS内容以便恢复所有系统参数的默认值，再启动系
统。通过瞬间短接JCC1插针来实现此项功能。
-6-
EC5-1718CLDNA
第二章 安装说明
建议清除CMOS内容的步骤及方法:
(1)关闭计算机电源；
(2)短接JCC1插针5秒左右；
(3)接通电源,开启计算机；
(4)启动后根据屏幕提示操作,通常按F1键进入BIOS设置，重载最
优缺省值；
(5)保存并退出设置。
设 置 状 态
开路 正常工作状态，（默认设置）
JCC1
短接 清除CMOS内容，（所有BIOS设置恢复成出厂值）
2) LCD工作电压选择
不同的LVDS屏电压可能不同，本板提供了3.3V和5V两种电压选
择，当所选择的LVDS电压与所使用的LVDS屏的工作电压一致时，LVDS
屏才能正常显示。
JP1
3) TV制式选择（或自动侦测）
1-2短路 PAL模式
JP2
2-3短路 NTSC模式
EC5-1718CLDNA
设 置 功 能 1-2 短路 +5V 2-3 短路 +3.3V(默认值)
设置 电压
-7-
第二章 安装说明

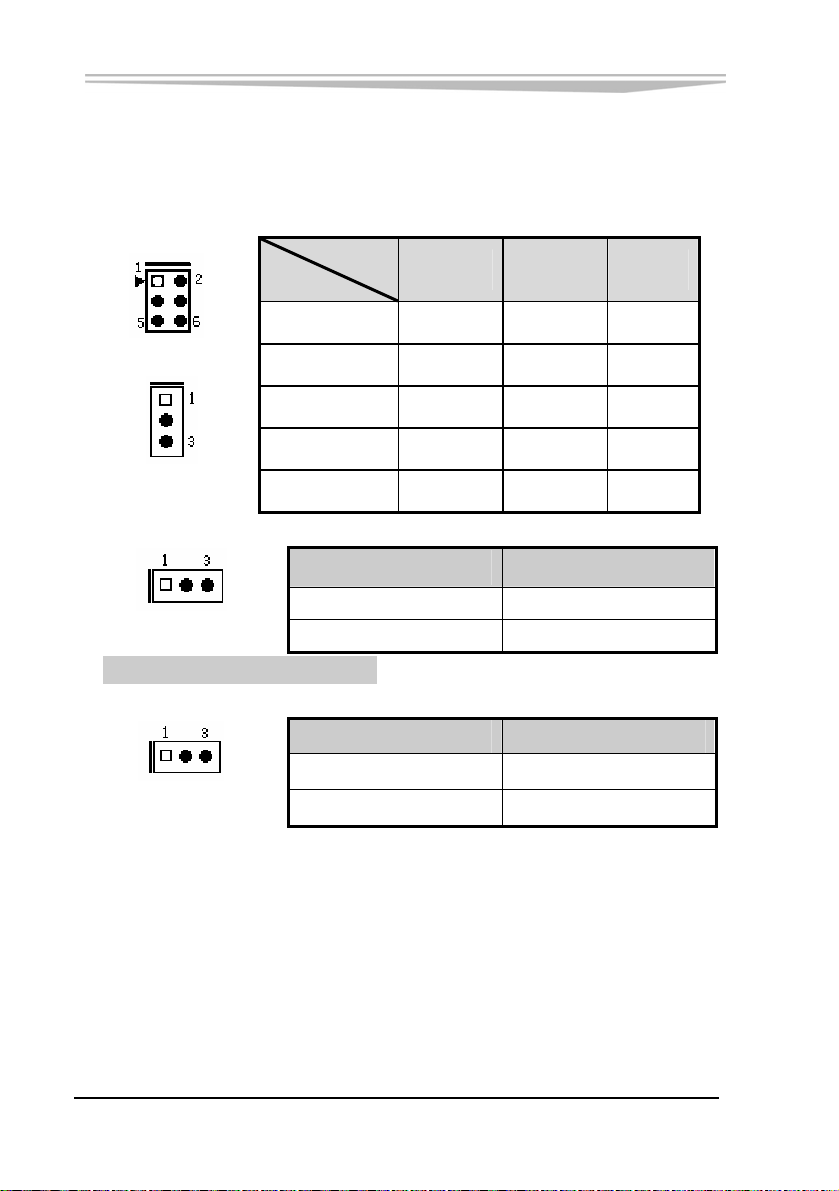

4) COM2接口配置跳线选择
通过设置JP3～JP7可使COM2口工作在RS-232或是RS-422/RS-485
模式，缺省设值是RS-232。
功能
接针
JP3
JP3 1-2 3-4 5-6
JP4 1-2 2-3 2-3
JP5 1-2 2-3 2-3
JP4～JP7
JP6 1-2 2-3 2-3
JP7 1-2 2-3 2-3
5) 电源类型选择
设 置 电源类型
JP8
1-2 短路 AT 电源 2-3 短路 ATX 电源
！开机前请务必确认电源类型
6) PCI接口工作电压选择
设 置 电源类型
JP9
1-2 短路 +5V 2-3 短路 +3.3V
RS232 RS422 RS485

系统内存安装

主板配有一条DDR (Double Data Rate) DIMM（Dual Inline
Memory Modules）200pin内存插槽(图示标识为DIMM1在板的背面)。
安装内存条时，要注意以下几点：
¾ 安装时，先对准内存 DIMM 条的缺口和 DIMM 插槽的缺口后再
用力插到位。
¾ 可使用符合 Intel 2.5V DDR 200/266 规格的 DDR 内存，最大内
存容量达 1GMB。
-8-
EC5-1718CLDNA
第二章 安装说明
最好选择带SPD（内存自动识别功能）的DIMM内存条，以保证内
存条工作稳定。

IDE 与软盘接口

(1) IDE接口 本单板电脑提供两组IDE接口，安装IDE设备时，需注意：
¾ IDE 接口可以连接两台 IDE 设备：一个为主设备（Master），一
个为从设备（Slave）。设备的连接方法是：主设备接在电缆的末 端，从设备接在电缆的中间。
¾ 连接使用 Ultra66/100 的硬盘时，必须使用 80 线的专用扁平电
缆(IDE 电缆有红色标示的为第一脚)。
IDE1/2
管脚 信号名称 管脚 信号名称
1 Reset IDE 2 GND 3 Host data 7 4 Host data 8 5 Host data 6
6
7 Host data 5 8 Host data 10
9 Host data 4 10 Host data 11 11 Host data 3 12 Host data 12 13 Host data 2 14 Host data 13 15 Host data 1 16 Host data 14 17 Host data 0 18 Host data 15 19 GND 20 Key 21 DRQ0/1 22 GND 23 Host IOW 24 GND 25 Host IOR 26 GND 27 IOCHRDY 28 Host ALE 29 DACK0/1 30 GND 31 IRQ14/15 32 No Connect 33 Address 1 34 ATA/66 35 Address 0 36 Address 2 37 Chip select 0 38 Chip select 1 39 Activity 40 GND 41 Power 42 Power 43 GND 44 No Connect
EC5-1718CLDNA
Host data 9
-9-
第二章 安装说明
(2) 软驱接口
本主板提供一组34针软驱接口（FDD1），最多可连接两个3.5英
寸或5.25英寸软驱。接线时请注意电缆和插座的方向（软驱电缆有红
色标识的为第一脚）。
FDD1
管脚 信号名称 管脚
信号名称
1 GND 2 DRVDEN0
3 GND 4 NC
5 GND 6 NC
7 GND 8 INDEX#
9 GND 10 MOA#_
11 GND 12 NC_
13 GND 14 DSA#
15 GND 16 NC
17 GND 18 DIR#
19 GND 20 STEP#
21 GND 22 WD#_
23 GND 24 WE#
25 GND 26 TRAK0#
27 GND 28 WP#
29 GND 30 RDATA#
31 GND 32 HEAD#
33 GND 34 DSKCHG#
-10-
EC5-1718CLDNA
第二章 安装说明
_
_
USB
本主板提供三组USB插座(USB1、USB2、USB3)，每组包含两个USB
接口。
管脚 信号名称
1
+5V 电源
USB1
2 3
4 信号地
USB Data-
USB Data+
管脚 信号名称 管脚 信号名称
1 VCC5 2 VCC5
USB2/3
3D­5D+ 7 GND 8 GND
CN 4 D-_CN
CN 6 D+_CN
9 GND 10 NC

网络接口

本主板提供一个10/100Mbps以太网接口。以下给出了它的管脚安 排和相应的输入插座。请参考以下每一个LED的状态描述：(接口标识 为LAN1)
TD+,TD-：正/负发送数据信号。 RD+,RD-：正/负接收数据信号。
ACTLED：网络活动状态灯。
LILED：网络链路状态灯。
LAN1
LILED 指示状态 ACTLED 指示状态
亮
网络链路有效 亮 正在收发数据
灭 网络链路无效 灭 没有数据要收发
EC5-1718CLDNA
-11-
第二章 安装说明

音频（Audio）功能

本主板提供一组2×8 Pin的音频连接器接针(板上标识为J2)。利
用附在主板上的电缆，可使J2位接针连接到耳机或更适合的功率扬声
器。
管脚 信号名称 管脚 信号名称
1 右声道输出正 2 右声道输出负 3 左声道输出正 4 右声道输出负 5 右声道 Line_out 输出 6 左声道 Line_out 输出 7 地 8 地 9 右声道输入 10 左声道输入
J2
11 地 12 地 13 NC 14 NC 15 麦克风输入 16 地

CD_IN 接口

本主板提供一组单列4Pin的CD连接器接针（CD_IN1），需使用四
芯CD线（最好使用屏蔽线）将CD1接针与您的光驱相连接。当您使用
CD-ROM播放CD碟时须用到此CD线。
管脚 信号名称
左声道输入 音频信号地 音频信号地 右声道输入
CD_IN1
1
2
3
4

PCI 插槽

主板共有三个33MHZ 32位5V或3.3V PCI扩展插槽：PCI1, PCI2,
PCI3。符合PCI2.3标准，(图示标识为PCI1，PCI2,PCI3)
-12-
EC5-1718CLDNA
第二章 安装说明
管脚
信号名称
1 GND 41 SMB_DATA 81 PC1_AD29 2 VCC+12V 42 GND 82 GND 3 VCC+5V 43 PCI_PAR 83 PC1_AD27 4 VCC+5V 44 PCI_AD15 84 PC1_AD25 5 VCC+5V 45 VCC+3.3V 85 VCC+3.3V 6 PIRQF# 46 PCI_AD13 86 PC1_C/BE#3 7 PIRQB# 47 PCI_AD11 87 PC1_AD23 8 VCC+5V 48 GND 88 GND
9 PM_CLKRUN 49 PCI_AD9 89 PC1_AD21 10 VCC+5V 50 PCI_C/BE#0 90 PC1_AD19 11 Null 51 VCC+3.3V 91 VCC+3.3V 12 GND 52 PCI_AD6 92 PC1_AD17 13 GND 53 PCI_AD4 93 PC1_C/BE#2 14 VCC3.3SB 54 GND 94 PC1_AD23 15 PCI_RST# 55 PCI_AD2 95 PC1_IRDY# 16 VCC+5V 56 PCI_AD0 96 VCC+3.3V 17 PCI_GNT#0 57 VCC+5V 97 PC1_DEVSEL# 18 GND 58 PCI_REQ64# 98 GND 19 PCI_PME# 59 VCC+5V 99 PC1_PLOCK# 20 PCI_AD30 60 VCC+5V 100 PC1_PERR# 21 VCC+3.3V 61 VCC-12V 101 VCC+3.3V 22 PCI_AD28 62 GND 102 PC1_SERR# 23 PCI_AD26 63 GND 103 VCC+3.3V 24 GND 64 Null 104 PC1_C/BE#1 25 PCI_AD24 65 VCC+5V 105 PC1_AD14 26 PCI_AD30 66 VCC+5V 106 GND 27 VCC+3.3V 67 PIRQG# 107 PC1_AD12 28 PCI_AD22 68 PIRQD# 108 PC1_AD10 29 PCI_AD20 69 GND 109 GND 30 GND 70 Null 110 PC1_AD8 31 PCI_AD18 71 GND 111 PC1_AD7 32 PCI_AD16 72 GND 112 VCC+3.3V 33 VCC+3.3V 73 GND 113 PC1_AD5 34 PCI_FRAME 74 SERIRQ 114 PC1_AD3 35 GND 75 GND 115 GND 36 PCI_TRDY# 76 CLK_PC1_SLOT 116 PC1_AD1 37 GND 77 GND 117 VCC+5V 38 PCI_STOP# 78 PC1_REQ#0 118 PC1_ACK64# 39 VCC+3.3V 79 VCC+5V 119 VCC+5V 40 SMB_CLK 80 PC1_AD31 120 VCC+5V
管脚
EC5-1718CLDNA
信号名称
管脚
信号名称
-13-
第二章 安装说明

CompactFlash 接口

CF卡在系统中处于Master状态。CompactFlash 插槽的引脚定义
如下(图中标识为CF1)：
信号名称 管脚 管脚 信号名称
Ground 1 26 Ground Data 3 2 27 Data 11 Data 4 3 28 Data 12 Data 5 4 29 Data 13 Data 6 5 30 Data 14 Data 7 6 31 Data 15
HDC_CS0# 7 32 HDC_CS1#
Ground 8 33 N/C Ground 9 34 IORD# Ground 10 35 IOWR# Ground 11 36 +3.3V 上拉 Ground 12 37 IRQ15
+3.3V 13 38 +3.3V Ground 14 39 CSEL Ground 15 40 N/C Ground 16 41 RESET# Ground 17 42 IORDY
SA2 18 43 N/C SA1 19 44 +3.3V 上拉
SA0 20 45 HDD_ACTIVE Data 0 21 46 PDIAG Data 1 22 47 Data 8 Data 2 23 48 Data 9
GND 下拉 24 49 Data 10
N/C 25 50 Ground
-14-
EC5-1718CLDNA
第二章 安装说明
并口
板卡提供一个LPT1插座
管脚 信号名称 管脚 信号名称
1 选通 14 地 2 自动进纸 15 PD6, 并行数据6 3 PD0, 并行数据0 16 地 4 错误 17 PD7, 并行数据7 5 PD1, 并行数据1 18 地 6 初始化 19 ACK,应答 7 PD2, 并行数据2 20 地 8 选择 21 忙
9 PD3, 并行数据3 22 地 10 地 23 空纸 11 PD4, 并行数据4 24 地
LPT1
12 地 25 选择 13 PD1, 并行数据1 26 空
串口
提供两组串行通讯接口（板上标识为COM1-2、COM3-4），其中每 组包含两个COM口，共4个COM口。其中COM2通过跳线可以选择RS422、 RS232或RS485工作模式, COM1、COM3、COM4可以连接具有RS-232标准 接口的鼠标、调制解调器、数码相机等设备.
管脚 信号名称
1 DCD,数据运载检测 2 RXD,接收数据 3 TXD,传输数据 4 DTR,数据终端准备好
COM1-2
上 COM1 下COM2
5 GND,地 6 DSR,数据设置准备好 7 RTS,请求发送 8 CTS,清发送 9 RI,响铃指示
10 未用
EC5-1718CLDNA
-15-
第二章 安装说明
COM3 COM4
管脚 信号名称 管脚 信号名称
1 DCD 11 DCD 2 DSR 12 DSR 3 RXD 13 RXD 4 RTS 14 RTS 5 TXD 15 TXD 6 CTS 16 CTS 7 DTR 17 DTR
COM3-4
8 RI 18 RI 9 GND 19 GND
10 GND 20 GND

显示接口

提供一个15芯D型VGA显示器插座(VGA1)，可以连接所有标准VGA
接口的显示器。
1) 15芯D型VGA显示器插座
管脚 信号名称 管脚
1 Red 2 Green 3 Blue 4 Pull up to +5V 5 GND 6 GND 7 GND 8 GND
VGA1
9 +5V 10 GND
11 Pull up to +5V 12 DDCDATA 13 HSYNC 14 VSYNC 15 DDCCLK 16 NC
-16-
EC5-1718CLDNA
信号名称
第二章 安装说明
2) LVDS：LVDS输出接口
管脚 信号名称 管脚
信号名称
1 VCC 2 VCC 3 GND 4 GND 5 VCC 6 VCC 7 GND 8 YAM1
9 YAP1 10 GND 11 YAM2 12 YAP2 13 GND 14 CLKAM
1
39
15 CLKAP 16 GND 17 YAM3 18 YBM2
2
40
19 GND 20 GND 21 YAP3 22 YBP2
LVDS1
23 GND 24 GND 25 YBM0 26 CLKBM 27 YBP0 28 CLKBP 29 GND 30 GAD 31 DDCPCLK 32 DDCPDATA 33 GND 34 GND 35 YBM1 36 YBM3 37 YBP1 38 YBP3 39 NC 40 VCON
注：除了正确制作LVDS信号电缆外，LVDS接口所连的液晶屏（LCD） 必须与BIOS设置的LCD类型相一致，否则不能正常显示。LVDS接口支 持18位或24位TFT LCD屏。
3) LCD屏背光供电电路接口
J1
EC5-1718CLDNA
管脚 信号名称
1
2
3 4
5
LVDS 背光灯控制信号
12V
地
5V
NC
-17-
第二章 安装说明
4) LCD1接口(TTL电平)
管脚 信号名称 管脚
信号名称
1 VCC 2 VCC 3 GND 4 GND 5 YAM0 6 YAP0 7 NC 8 GND
9 LCD_PDO 10 LCD_PD1 11 LCD_PD2 12 LCD_PD3 13 LCD_PD4 14 LCD_PD5
1
39
15 LCD_PD6 16 LCD_PD7 17 LCD_PD8 18 LCD_PD9
2
40
19 LCD_PD10 20 LCD_PD11 21 LCD_PD12 22 LCD_PD13
LCD1
23 LCD_PD14 24 LCD_PD15 25 LCD_PD16 26 LCD_PD17 27 NC 28 NC 29 31
NC NC
30 32
NC NC
33 GND 34 GND 35 TTL_SFCLK 36 LCD_VSYNC 37 TTL_M 38 LCD_HSYNC 39 GND 40 TTL_ENABL

TV_OUT 接口

提供一个S端子（TV1）电视连接端口，支持NTSC或PAL格式，分
辨率
640x 480或者800x 600MHz
管脚 信号名称
1 GND_TV
2 GND_TV
3 TV_Y_CN
4 TV_C_CN
-18-
TV1
EC5-1718CLDNA
第二章 安装说明

键盘与鼠标接口

KM1是键盘鼠标组合插座，顶部为鼠标；底部为键盘(图标显示为
KM1)。另外，板上还提供一个内置键盘/鼠标接口（KM2）。
管脚 信号名称 管脚 信号名称
1 Keyboard data 1 Mouse data 2 No connect 2 No connect 3 GND 3 GND
键盘
4 +5V 4 +5V
鼠标
5 Keyboard Clock 5 Mouse clock 6 No connect
6 No connect
KM2：内置键盘/鼠标接口
管脚
信号名称 1 Keyboard Clock 2 Keyboard data 3 Mouse clock
KM2
4 GND 5 +5V 6 Mouse data

IrDA/红外接口

提供一组红外线模组插针（IR1），支持IrDA 1.0版SIR协议或夏
普ASK-IR协议红外线数据传输功能。
管脚 信号名称
+5V
NC
IrRx
GND
IrTx
IR1
1
2
3 4
5
EC5-1718CLDNA
-19-
第二章 安装说明

风扇接口

提供两组标准风扇插座（CPUFAN1,SYSFAN1）,使用风扇插座时要
注意以下三点：
¾ 风扇电流不大于 350 毫安（4.2 瓦，12 伏特）。 ¾ 请确认风扇接线和本插座的接线是否相符。电源线（通常为红色）
在中间位置。另外就是地线（通常为黑色）和风扇转速输出脉冲
信号线（其他颜色）。有些风扇没有转速检测，但该引线却有高
达 12V 的输出，会损坏全功能单板，这是非标准接线。建议使用
带转速检测风扇。
¾ 将风扇气流调整成能将热量排出的方向。
管脚 信号名称
CPUFAN1/SYSFAN1

电源接口

-20-
1
2
地
+12V
3 转速脉冲
管脚 信号名称
J3
1
2
3 -12V
-5V
地
管脚 信号名称
1
J4
EC5-1718CLDNA
2
3 PS_ON#
VCC5SB
NC
PWR1

状态指示接口

第二章 安装说明
管 脚 信号名称
1 VCC5
2 GND
3 GND
4 VCC12
5 N.C.
6 GND
7 VCC5
管 脚 信号名称 管 脚 信号名称
1 VCC5V
2 HDD_LED
FP1

SMBUS 接口

J5
3 VCC5V
5 ACPILED
7 VCC3.3
9 VCC3.3
11 触发开机
13 地
4 地
6 地
8 LAN_ACTIVE
10 LAN_100M
12 地
14 RESTER
管 脚 信号名称
1 VCC5
2 SMBUS_CLK
3 SMBUS_DATA
4 地
EC5-1718CLDNA
-21-

第三章 BIOS 功能简介

第三章
BIOS 功能简介
EC5-1718CLDNA主板BIOS相关功能简介请参照我公司的《AMI
BIOS设置指南》。
-22-
EC5-1718CLDNA
附录
附录

Watchdog 编程指引

EC5-1718CLDNA提供一个可按分或按秒计时的，最长达255级的可 编程看门狗定时器(以下简称WDT)。通过编程，WDT超时事件可用来将 系统复位或者产生一个可屏蔽中断。
以下用C语言形式描述了WDT的编程。必须注意：在对WDT进行操 作之前，需先进入WDT编程模式；在结束对WDT的操作之后，退出WDT。 对WDT的编程需遵循以下步骤：
¾ 　　进入WDT编程模式 ¾ 　　设置WDT工作方式/启动WDT/关闭WDT ¾ 　　退出WDT编程模式
需要include 以下几个文件： #include <stdio.h> #include <dos.h> #include <bios.h> #include <stdlib.h> #include <string.h> (1) 进入WDT编程模式 outportb(0x2e,0x55); //进入WDT编程模式 outportb(0x2e,0x07); //reg0X07，用来选择logic device outportb(0x2f,0x0A); //选择logic deviceA， outportb(0x2e,0x30); //reg0x30，设备使能寄存器，0=disable， 1=enable outportb(0x2f,0x01); //enable deviceA unsigned int base_addr; outportb(0x2e,0x60); //reg60,get high base from this register base_addr=inportb(0x2f); //and save to global VAR pm_Base pm_base=base_addr;
EC5-1718CLDNA
-23-
附录
outportb(0x2e,0x61); //reg61,get low base from this register base_addr=inportb(0x2f); //and save to global VAR pm_Base pm_base=pm_base<<8; pm_base=pm_base+base_addr; #define WRITEREG(reg,val) {tmp_reg=pm_base+reg;
outportb(tmp_reg,val);} (2) 设置WDT工作方式，复位或中断方式，选择一种： a. 配置WDT成复位工作方式
WRITEREG(0x47,0x0c) /* pm_base+offset 0x47
register 0x47 bit[0]in/out: 1=input,0=output bit[1]polarity:1=invert ,0=no invert bit[3:2]Alternate Function Select 11=WDT 10=Either Edge Triggered Interrupt Input 01=LED1 00=GPIO bit[6:4] Reserved bit[7] Output Type Select 1=Open Drain 0=Push Pull */ b. 配置WDT成中断工作方式
irq=irq<<4; WRITEREG(0x47,0x80) // pm_base+offset 0x47 WRITEREG(0x67,irq) // pm_base+offset 0x47 /* register 0x67 bit[7:4]WDT interrupt Mapping 1111=IRQ 15
-24-
EC5-1718CLDNA
附录
.......
0011=IRQ3 0010=IRQ2 0001=IRQ1 0000=Disable */ 其中,IRQ_RESOURCE =0: 禁止使用任何中断 (3) 选择WDT按分或按秒计时，选择一种： a. 选择WDT按分计时用以下语句： ;假定已处于WDT编程状态 WRITEREG(0x65,0)
/* pm_base+offset 0x65 register 0x65,Watch Dog timeout bit[7]WDT timeout value Unit Select 0=MInutes(default) 1=Seconds */ b. 选择WDT按秒计时以下语句： ;假定已处于WDT编程状态 WRITEREG(0x65,0x80)
(4) 启动/禁止WDT ;假定已处于WDT编程状态 WRITEREG(0x66, TIME-OUT-VALUE) ;// pm_base+offset 0x66
//写入预设的时间
TIME-OUT-VALUE
注意：TIME-OUT-VALUE的取值范围从1到255，计时单位为“分”或
“秒”。如果TIME-OUT-VALUE为零，则禁止WDT。
TIME-OUT-VALUE为任何非零值都将启动WDT。 (5) 退出WDT编程模式 outportb(0x2e，0x00);
EC5-1718CLDNA
-25-
附录

I/O 口地址映射表

系统 I/O 地址空间总共有 64K，每一外围设备都会占用一段 I/O
地址空间。下表给出了本 CPU 卡部分设备的 I/O 地址分配，由于 PCI
设备（如 PCI 网卡）的地址是由软件配置的，表中没有列出。
地 址 设备描述
000h - 00Fh DMA 控制器#1
020h - 021h 可编程中断控制器#1
040h - 043h 系统计时器
060h - 064h 标准 101/102 键盘控制器
070h - 071h 实时时钟,NMI
080h - 09Fh DMA 页寄存器
0A0h - 0A1h 可编程中断控制器#2
0C0h - 0DEh DMA 控制器#2
0F0h – 0FFh 数据数值处理器
170h - 177h 从 IDE
1F0h - 1F7h 主 IDE
295h - 296h 硬件监测器
2F8h - 2FFh 串行端口 #2(COM2)
376h 从 IDE(dual FIFO)
378h - 37Fh 并行端口#1(LPT1)
3B0h - 3DFh RAGE Radeon 9200 VGA Controller
3F0h - 3F5h 标准软磁盘控制器
3F6h 主 IDE(dual FIFO)
3F8h - 3FFh 串行端口#1(COM1)
-26-
EC5-1718CLDNA
附录

IRQ 中断分配表

系统共有 15 个中断源，有些已被系统设备独占。只有未被独占
的中断才可分配给其它设备使用。ISA 设备要求独占使用中断；只有
即插即用 ISA 设备才可由 BIOS 或操作系统分配中断。而多个 PCI 设
备可共享同一中断，并由 BIOS 或操作系统分配。下表给出了本 CPU
卡部分设备的中断分配情况，但没有给出 PCI 设备所占用的中断资
源。
级别 功能 IRQ0 系统计时器 IRQ1 标准 101/102 键或 Microsoft 键盘 IRQ2 可编程的中断控制器 IRQ3 串口#2 IRQ4 串口#1 IRQ5 保留 IRQ6 标准软磁盘控制器 IRQ7 并口#1 IRQ8 系统 CMOS/实时时钟
IRQ9 软件改道到 Int 0Ah IRQ10 保留 IRQ11 保留 IRQ12 保留 IRQ13 80287 IRQ14 主 IDE IRQ15 从 IDE
欲获更多信息请访问研祥网站：http://www.evoc.com
EC5-1718CLDNA
-27-
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
