EVOC EC3-1712CLDNA User Guide

EC3

-

1712CLDNA

版本

：

A0

3.5″单板电脑带 CPU/ LVDS /CRT
/LAN /SSD /Audio

非常感谢您购买“EVOC”产品

在打开包装箱后请首先依据物件清单检查配件，若发现物件有所

损坏、或是有任何配件短缺的情况，请尽快与您的经销商联络。

þ 1 块 EC3-1712CLDNA 主板
þ 1 本用户手册
þ 1 本《AMI BIOS 设置指南》
þ 1 条并口转接电缆
þ 2 条串口转接电缆
þ 1 条 PS/2 键盘/鼠标转接电缆
þ 1 条音频转接电缆
þ 1 条 IDE 电缆
þ 1 条 USB 转接线
þ 1 条电源转接线
þ 1 张 EVOC 软件与用户手册光盘

声明

除列明随产品配置的配件外，本手册包含的内容并不代表本公司

的承诺，本公司保留对此手册更改的权利，且不另行通知。对于任何

因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概

不负责。

订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到

的其他商标，其所有权为相应的产品厂家所拥有。

本手册内容受版权保护，版权所有。未经许可,不得以机械的、

电子的或其它任何方式进行复制。

安全使用小常识

1. 产品使用前，务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应将手先置于接地金属物体上
一会儿（比如 10 秒钟），以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并 且应该养成只触及其边缘
部分的习惯；

5. 为避免人体被电击或产品被损坏，在 每次对主板、板 卡进行拔插

或重新配置时，须先关闭交流电源或将交流电源线从电源插座中

拔掉；

6. 在需对板卡或整机进行搬动前，务必先将交流电源线从电源插座
中拔掉；

7. 对整机产品，需增加／减少板卡时，务必先拔掉交流电源；

8. 当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔
掉；

9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等
待 30 秒后再开机。

目录

第一章 产品介绍.....................................................................................1

简介...........................................................................................................1

订购信息...................................................................................................1

环境与机械尺寸.......................................................................................2

微处理器（CPU） ...................................................................................2

芯片组（Chipset）...................................................................................2

系统存储器（System Memory） ............................................................2

IDE 功能...................................................................................................2

USB 功能 ..................................................................................................2

显示功能...................................................................................................3

网络功能（LAN）...................................................................................3

音频（Audio）功能.................................................................................3

扩展总线...................................................................................................3

CF 卡.........................................................................................................3

Watchdog 功能..........................................................................................3

第二章 安装说明.....................................................................................4

产品外形...................................................................................................4

接口位置示意图 1....................................................................................5

跳线功能设置...........................................................................................6

USB...........................................................................................................7

键盘与鼠标接口.......................................................................................7

IDE 接口....................................................................................................7

并口与串口 ...............................................................................................9

显示接口 .................................................................................................11

网络接口 .................................................................................................12

音频（Audio）功能 ...............................................................................12

CF 卡 .......................................................................................................13

IrDA/红外接口........................................................................................14

电源接口 .................................................................................................14

PC104 PLUS 接口...................................................................................15

状态指示接口 .........................................................................................16

第三章 BIOS 功能简介 .........................................................................17

附录 .........................................................................................................18

Watchdog 编程指引 ................................................................................18

I/O 口地址映射表 ...................................................................................22

IRQ 中断分配表......................................................................................23

第一章 产品介绍

第一章
产品介绍

简介

EC3-1712CLDNA 是一款采用 INTEL 笔记本电脑芯片组 852GM 在
146mm X102mm 尺寸上开发的全功能嵌入式单板电脑，采用低功耗 ULV
Celeron –M CPU（用户可选主频），集成了 256M DDR 内存，支持
CRT+LVDS 双显示功能，一个 INTEL 100Mbps 网络接口，AC97 AUDIO 接
口，CompactFlash 电子盘接口，IDE 接口，两串口，两个 USB 接口、
PC104 PLUS 扩展总线、看门狗定时器、PS/2键盘鼠标接口。

EC3-1712CLDNA 采用低功耗 CPU，在-40℃~75℃范围内无须风扇

可正常工作。全部接口采用插针方式引出，方便安装各种机箱，以其
全集成性能、丰富的接口功能以及高可靠性能，可广泛应用于自动化

控制、仪器仪表、智能产品、军事、车载多媒体等各种嵌入式领域。

订购信息

型号 描述

3.5″单板电脑带ULV Celeron 600M CPU/ LVDS

EC3-1712CLDNA

/CRT /LAN /SSD /Audio

3.5″单板电脑带ULV Celeron 800M CPU/ LVDS

EC3-1712CLDNA-800

/CRT /LAN /SSD /Audio

EC3-1712CLDNA - 1 -

第一章 产品介绍

环境与机械尺寸

l 工作环境

温度：-40～75℃
湿度：5%～95%（非凝结状态）；

l 贮存环境：

温度：-40°C～85°C ；
湿度：5%～95%（非凝结状态）；

l 尺寸：146mm×102mm

微处理器（CPU）

Celeron-M系列超低功耗CPU。

芯片组（Chipset）

Intel 852GM+ICH4芯片组。

系统存储器（System Memory）

在板256MB DDR内存.

IDE 功能

一个44Pin ATA100通道，支持2个EIDE设备。

USB 功能

两个标准的USB2.0接口。

- 2 - EC3-1712CLDNA

第一章 产品介绍

显示功能

Inter 852GM显示芯片，支持CRT+LVDS双显示，支持最大64MB的
动态显示内存共享。

网络功能（LAN）

本CPU卡集成了一个100Mb以太网控制器，为您提供高速稳定的网
络平台选择。

音频（Audio）功能

板上集成一个标准的AC′97音效芯片，提供优质的声音效果。

扩展总线

一个PC104-PULS

CF 卡

COMPACT FLASH卡是一种快速存储器，体积很小，使用方便，存
储量随所用的卡变化，如1M，256M等。

Watchdog 功能

l 1~255 分/秒可编程
l 超时事件复位系统
l 可编程时间到中断

EC3-1712CLDNA - 3 -

第二章
安装说明

产品外形

第二章 安装说明

- 4 - EC3-1712CLDNA

JP2

FP1

第二章 安装说明

接口位置示意图 1

ATX1 VGA1

FP2

FP3

EC3-1712CLDNA - 5 -

第二章 安装说明

跳线功能设置

1) JCC内容清除/保持设置

通过改变 CMOS 的短接帽所处状态来实现此项功能。

设置

开路
短路

CMOS内容以便恢复所有系统参数的默认值，再启动系统。通过改变
CMOS的短接帽所处状态来实现此项功能。

择，当所选择的LVDS电压与所使用的LVDS屏的工作电压一致时，LVDS
屏才能正常显示(图示标识为LCDV1)。

JCC

[ 1-2 ] (正常工作状态，默认设置)
[ 1-2 ] (清除 CMOS 内容，所有 BIOS 设置恢复成出厂值)

如果由于BIOS设置不当而引起系统不能正常启动，则可尝试清除

2) LCDV1：LVDS电压选择

不同的LVDS屏电压可能不同，本板提供了3.3V和5V两种电压选

3.3V 设置 5V 设置

(缺省值)

LCDV1

3) JP1:COM1口RS-232/422/485 模式选择

通过设置JP1可使COM1口工作在RS-232或是RS-422/RS-485模

式。缺省设值是RS-232。

JP1 选择

管脚

1-2 3-4 5-6
RS-232 ON（默认） OFF OFF
RS-422 OFF ON OFF
RS-485 OFF OFF ON

此时COM1口的管脚定义可见后续串口定义。

- 6 - EC3-1712CLDNA

第二章 安装说明

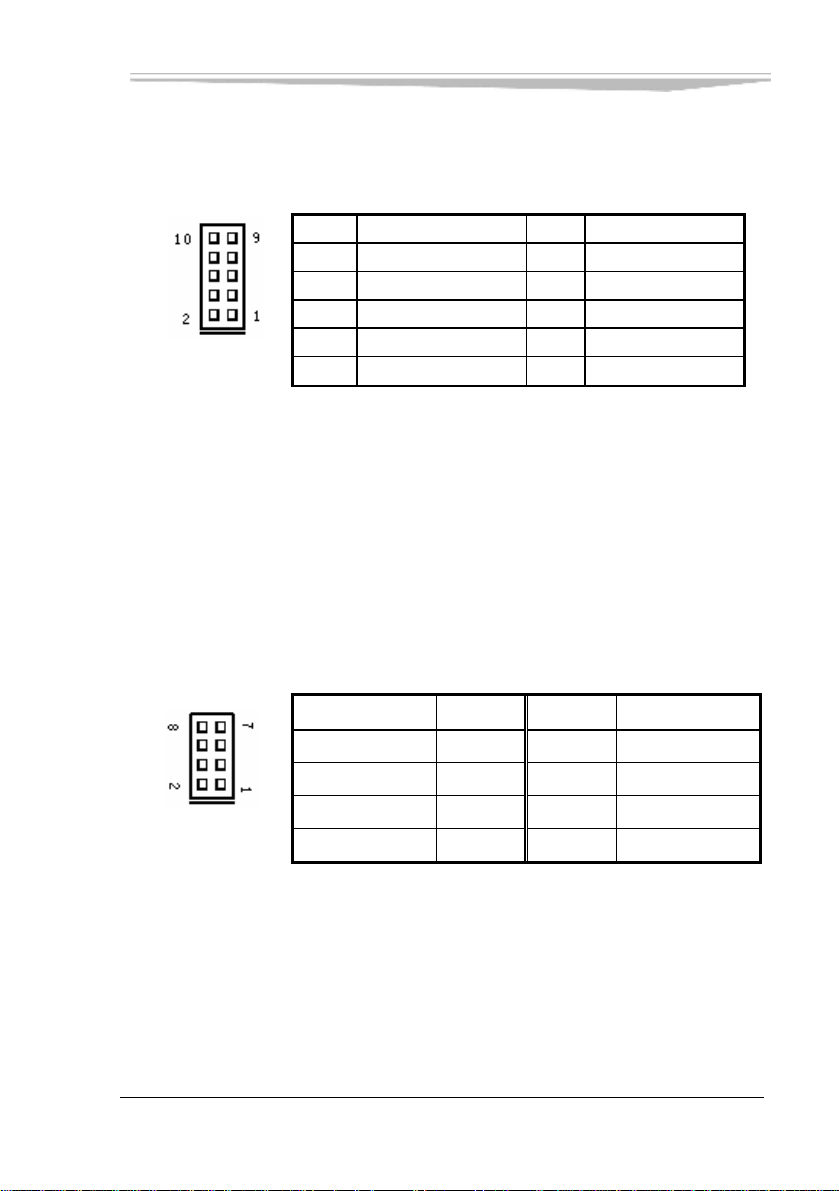

USB

本CPU卡提供一组USB设备（USB1）标准插座。

管脚

信号名称 管脚

信号名称

1 +5V 电源 2 +5V 电源
3 USB Data- 4 USB Data­5 USB Data+ 6 USB Data+

USB1

7 信号地 8 信号地
9 N.C. 10 外壳地

键盘与鼠标接口

KM1 是一个键盘和鼠标插座，需要使用随单板电脑配置的 PS/2

键盘鼠标电缆连接键盘和鼠标。

如果您使用PS/2鼠标，系统会自动检测并且分配IRQ12给PS/2鼠

标使用。如果系统并无检测到PS/2鼠标的使用，则IRQ12可以给扩展

卡使用。

KM1

信号名称 管脚

管脚

键盘数据 1 2 鼠标数据
键盘时钟 3 4 鼠标时钟

地 5 6 地

+5V 7 8 +5V

信号名称

IDE 接口

本单板电脑提供一组 44 针 IDE 接口（IDE），安装 IDE 设备时，

需注意以下二点：
Ø IDE 接口可以连接两台 IDE 设备：一个为主设备（Master），一

EC3-1712CLDNA - 7 -

第二章 安装说明

个为从设备（Slave）。硬盘上提供相应的跳线来将其配置成主设

备还是从设备使用。设 备 的 连 接 方 法 是 ：主设备接在电缆的末端，
从设备接在电缆的中间。

管脚

信号名称 管脚
1 Reset IDE 2 GND
3 Host data 7 4 Host data 8
5 Host data 6 6 Host data 9
7 Host data 5 8 Host data 10
9 Host data 4 10 Host data 11

11 Host data 3 12 Host data 12
13 Host data 2 14 Host data 13
15 Host data 1 16 Host data 14
17 Host data 0 18 Host data 15
19 GND 20 Key
21 DRQ0/1 22 GND
23 Host IOW 24 GND
25 Host IOR 26 GND

IDE1

27 IOCHRDY 28 Host ALE
29 DACK0/1 30 GND
31 IRQ14/15 32 No Connect
33 Address 1 34 ATA/66 detect
35 Address 0 36 Address 2
37 Chip select 0 38 Chip select 1
39 Activity 40 GND
41 Power 42 Power
43 GND 44 No Connect

- 8 - EC3-1712CLDNA

信号名称

第二章 安装说明

并口与串口

1) 并口：

标准的26-针并行接口，可 依据您的需求用来连接并行接口外设。

LPT1

管脚

1 Line printer strobe 14 AutoFeed
2 PD0, parallel data 0 15 Error
3 PD1, parallel data 1 16 Initialize
4 PD2, parallel data 2 17 Select
5 PD3, parallel data 3 18 Ground
6 PD4, parallel data 4 19 Ground
7 PD5, parallel data 5 20 Ground
8 PD6, parallel data 6 21 Ground

9 PD7, parallel data 7 22 Ground
10 ACK, acknowledge 23 Ground
11 Busy 24 Ground
12 Paper empty 25 Ground
13 Select 26 空

信号名称 管脚 信号名称

2) 串口：

本 CPU 卡提供两个串行通讯口： COM1 和 COM2 是一组标准的 2×5

针盒式接口则需要用转换电缆（10 芯转 9 芯）固定到机箱上才能与

外部设备连接。这些接口可以连接具有 RS-232 标准接口的鼠标、调
制解调器、数码相机等设备。

EC3-1712CLDNA - 9 -

第二章 安装说明

COM1

COM2

管脚

信号名称

RS-232

1 DCD,数据运载检测
2 RXD,接收数据
3 TXD,传输数据
4 DTR,数据终端准备好
5 GND,地
6 DSR,数据设置准备好
7 RTS,请求发送
8 CTS,清发送
9 RI, 响铃指示

10 N.C.

信号名称

管脚

RS-232 RS-422 RS485

1 DCD,数据运载检测 TX- RTX­2 RXD,接收数据 TX+ RTX+
3 TXD,传输数据
4 DTR,数据终端准备好
5 GND,地
6 DSR,数据设置准备好
7 RTS,请求发送
8 CTS,清发送 RX+ X
9 RI, 响铃指示 RX- X

10 N.C.

- 10 -

EC3-1712CLDNA

第二章 安装说明

注：COM2第2、3脚功能可由BIOS设置项Serial Port B Mode配置

成不同的功能。只有当该设置项设为Normal时，COM2第2、3脚才具有
RS-232标准功能。

显示接口

1) VGA显示输出接口

这是2*8针式VGA显示插座，可以连接所有标准VGA接口的显示器。

VGA1

2) LVDS1：LVDS输出接口

LVDS1

管脚

信号名称 管脚

信号名称

1 红 2 地
3 空 4 绿
5 地 6

DDCDATA

7 蓝 8 地

9 HSYNC 10 空
11 +5V 12 VSYNC
13 地 14 地
15 DDCCLK 16 空

管脚 信号名称 管脚

信号名称

1 LVDSD0+ 2 LVDSD0­3 GND 4 GND
5 LVDSD1+ 6 LVDSD1­7 GND 8 GND

9 LVDSD2+ 10 LVDSD2­11 GND 12 GND
13 LVDSCLK+ 14 LVDSCLK­15 GND 16 GND
17 LVDSD3+ 18 LVDSD3­19 VDD 20 VDD

EC3-1712CLDNA - 11 -

第二章 安装说明

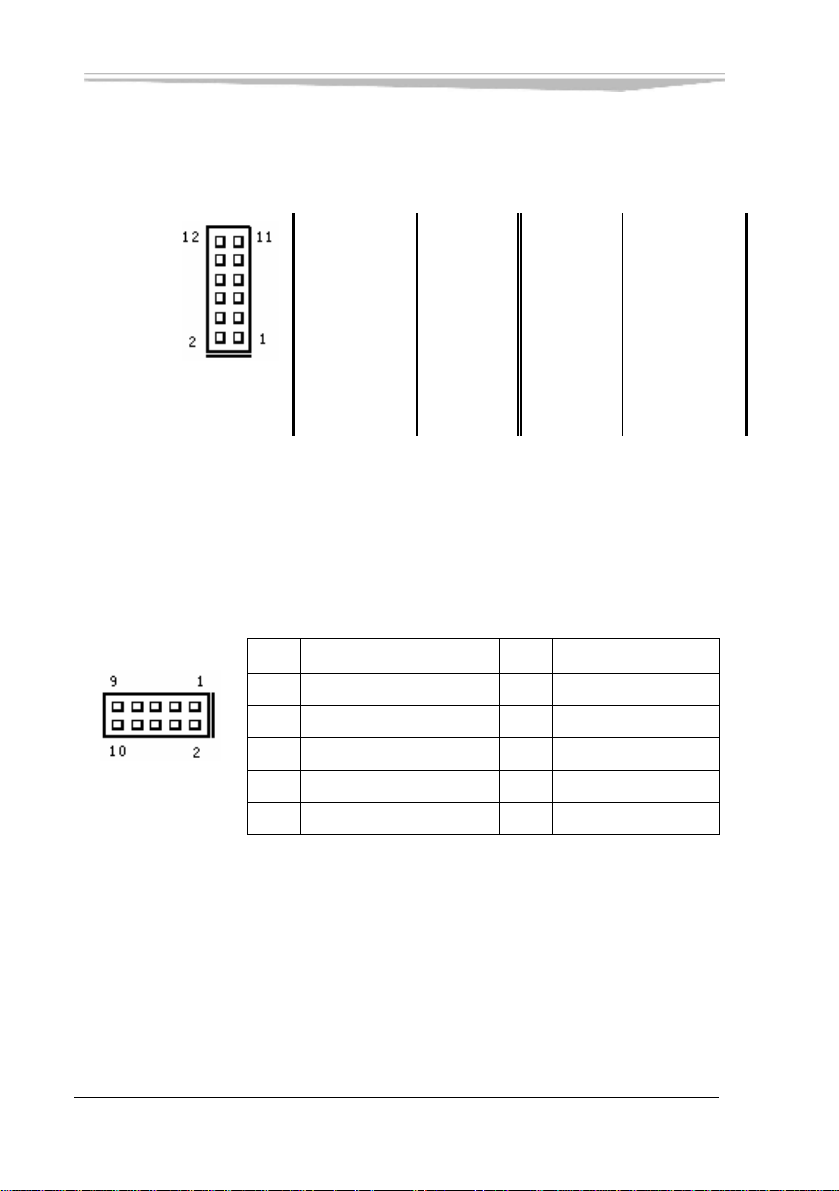

网络接口

此接口是主板上10/100Mbps以太网接口，以 下给出了它的管脚安

排和相应的输入插座。

信号名称 管脚

管脚

信号名称

TXD+ 1 2 TXD-

LAN_CON1 3 4 LAN_CON1

RXD+ 5 6 RXD-

LAN_CON2 7 8 LAN_CON2

LAN1

ACTLED 9 10 3.3V

LILED 11 12 3.3V

音频（Audio）功能

利用附在主板上的电缆，Audio_Out可以连接到耳机或更适合的

功率扬声器。Line In用于计算机对磁带机或其他声频源的录音或通

过Audio_Out播放。Mic用于连接麦克风输入声音。

AUDIO1

管脚

信号名称

1 Audio_Out Right 2 Audio_Out Left
3 GND 4 GND
5 Line_in Right 6 Line_in Left
7 GND 8 GND
9 Mic Phone in 10

管脚

信号名称

Mic Phone P

- 12 -

EC3-1712CLDNA

第二章 安装说明

CF 卡

COMPACT FLASH卡是一种快速存储器，体积很小，使用方便，存
储量随所用的卡变化，如1M，256M等。CF卡插入时只能以一个方向插
入（在板背面：用虚线表示CFCARD）。

管 脚

1 GND 26 NC
2 IDESD3 27 IDESD11
3 IDESD4 28 IDESD12
4 IDESD5 29 IDESD13
5 IDESD6 30 IDESD14
6 IDESD7 31 IDESD15
7 IDESCS0X 32 IDESCS1X
8 GND 33 NC
9 GND 34 IDESIORX

10 GND 35 IDESIOWX
11 GND 36 VCC3V
12 GND 37 IDESINTR
13 VCC3V 38 VCC3V
14 GND 39 GND
15 GND 40 NC
16 GND 41 IDESRSTX
17 GND 42 IDESIORDY
18 IDESA2 43 NC
19 IDESA1 44 VCC3V
20 IDESA0 45 HDDLED
21 IDESD0 46 NC
22 IDESD1 47 IDESD8
23 IDESD2 48 IDESD9
24 IOCS16X 49 IDESD10
25 NC 50 GND

信号名称 管 脚

信号名称

EC3-1712CLDNA - 13 -

第二章 安装说明

IR1

IrDA/红外接口

提供一组红外线模组插针（IR1），支持IrDA 1.0版SIR协议或夏

普ASK-IR协议红外线数据传输功能。

管脚

信号名称

1 +5V
2 N.C.
3 IrRx
4 GND
5 IrTx

电源接口

1) AT电源接口

本CPU卡方便的为用户提供了直接与AT电源相连的标准插座。您

可直接通过切换电源自带开关通电来开启或关闭您的计算机。

ATPWR1

2) ATX电源接口

信号名称 管脚

管脚

地 1 2 +5V

空 3 4 +5V

地 5 6 +12V
地 7 8 +5V

信号名称

此接口连接到ATX电源，再将ATX电源上的4Pin电源插座连至

EC3-1712CLDNA的ATX1位，即可以使用ATX电源供电。

管脚 信号名称

1 5V Standby

ATX1

- 14 -

2 Power On
3 PWR TYPE SEL

EC3-1712CLDNA

第二章 安装说明

PC104 PLUS 接口

CN1插头。下表给出了他们的管脚定义。

管脚

A1 KEY(悬空) B1 REV(悬空) C1 VCC D1 AD0
A2 VIO(悬空) B2 AD2 C2 AD1 D2 VCC
A3 AD05 B3 GND C3 AD4 D3 AD3
A4 C_BE0 B4 AD7 C4 GND D4 AD6
A5 GND B5 AD9 C5 AD8 D5 GND
A6 AD11 B6 VIO(悬空) C6 AD10 D6 悬空
A7 AD14 B7 AD13 C7 GND D7 AD12
A8 +3.3V(悬空) B8 C_BE1 C8 AD15 D8 +3.3V(悬空)
A9 SERR B9 GND C9 SB0(悬空) D9 PAR
A10 GND B10 PERR C10 +3.3V(悬空) D10 SDONE(悬空)
A11 STOP B11 +3.3V(悬空) C11 PLOCK D11 GND
A12 +3.3V(悬空) B12 TRDY C12 GND D12 DEVSEL
A13 FRAME B13 GND C13 IRDY D13 +3.3V(悬空)
A14 GND B14 AD16 C14 +3.3V(悬空) D14 C_BE2
A15 AD18 B15 +3.3V(悬空) C15 AD17 D15 GND
A16 AD21 B16 AD20 C16 GND D16 AD19
A17 +3.3V B17 AD23 C17 AD22 D17 +3.3V(悬空)
A18 IDSEL0 B18 GND C18 IDSEL1 D18 IDSEL2
A19 AD24 B19 C_BE3 C19 VIO(悬空) D19 IDSEL3(悬空)
A20 GND B20 AD26 C20 AD25 D20 GND
A21 AD29 B21 VCC C21 AD28 D21 AD27
A22 +5V B22 AD30 C22 GND D22 AD31
A23 REQ0(REQ2) B23 GND C23 REQ1(REQ3) D23 VIO(悬空)
A24 GND B24 REQ2(REQ4) C24 VCC D24 GNT0(GNT2)
A25 GNT1(GNT3) B25 VIO(悬空) C25 GNT2(GNT4) D25 GND
A26 +5V B26 PCICLK1 C26 GND D26 PCICLK2
A27 CLK2(PCICLK3) B27 VCC C27 CLK3(悬空) D27 GND
A28 GND B28 INTR_D C28 VCC D28 PCIRST
A29 +12V B29 INTR_A C29 INTR_B D29 INTR_C
A30 -12V(悬空) B30 REV(悬空) C30 REV(悬空) D30 KEY(悬空)

信号名称 管脚 信号名称 管脚

信号名称

管脚 信号名称

EC3-1712CLDNA - 15 -

第二章 安装说明

状态指示接口

FP1，FP2，FP3用于连接至机箱前面板上所设的功能按钮或指示

灯。

管脚 信号名称

1
2

FP1

3
4
5
6

管脚 信号名称

1 Vcc

Power Button-
Power Button+

GND

RESET

IDE LED -

IDE LED +

- 16 -

FP2

2 N.C.
3 ACPILED

管脚 信号名称

1 Speaker out
2 N.C.
3 GND

FP3

4 +5V

EC3-1712CLDNA

第二章 安装说明

第三章
BIOS 功能简介

EC3-1712CLDNA主板BIOS相关功能简介请参照我公司的《AMI
BIOS设置指南》。

EC3-1712CLDNA - 17 -

附录

附录

Watchdog 编程指引

EC3-1712CLDNA提供一个可按分或按秒计时的，最 长达255级的可
编程看门狗定时器(以下简称WDT)。通过编程，WDT超时事件可用来将
系统复位或者产生一个可屏蔽中断。

以下用C语言形式描述了WDT的编程。必须注意：在对WDT进行操
作之前，需先进入WDT编程模式；在结束对WDT的操作之后，退出WDT。
对WDT的编程需遵循以下步骤：

Ø 进入WDT编程模式
Ø 设置WDT工作方式/启动WDT/关闭WDT
Ø 退出WDT编程模式

WDT的编程方法，请参看以下示范代码：

#define INDEXP 0x2e
#define DATAP 0x2f
//Super I/O Watchdog
#define STARTPROG { outportb(INDEXP,0x87);
outportb(INDEXP,0x87);}
#define ENDPROG outportb(INDEXP,0xaa);
#define SELEDEV(x) { outportb(INDEXP,7);
outportb(DATAP,x); }
#define WRITEREG(reg,val) { outportb(INDEXP,reg);
outportb(DATAP,val); }
//1.Initial Watchdog device

- 18 -

EC3-1712CLDNA

附录

short SIOWTD_Setup(short irq)
/* irq=3,4,5,6,7,9,12,0:disable interrupt,0xff:reset*/
{
//start programming Watchdog
STARTPROG
//Active Watchdog Device
SELEDEV(8) //logical device 8
WRITEREG(0x30,0x01)
//read IC is 627HF or 627THF
outportb(INDEXP, 0x20);
unsigned char thfver = inportb(DATAP);
//{0x52=HF,0x82=THF}
outportb(INDEXP,0x2b);
unsigned char oldval=inportb(DATAP);
if(irq==0xff) //WatchDog cause System Reset
{
if(thfver == 0x82)
{ //is 627THF
oldval &= 0xf3;
oldval |= 0x04; //bit3,2=01
}
else
{
oldval &= 0xef; //BIT4=0

EC3-1712CLDNA - 19 -

附录

}
WRITEREG(0x2b, oldval);
}
else //Watchdog cause System Interrupt
{
if(thfver == 0x82)
{ //is 627THF
oldval &= 0xf3; //bit3,2=00
}
else
{
oldval |= 0x10; //BIT4=1
}
WRITEREG(0x2B,oldval)
WRITEREG(0xf7,irq)
}
//end programming watchdog
ENDPROG
return 0;
}
//2.start Watchdog to count
short SIOWTD_Enable(short time,short unit)
/*unit=0:second,=1:minutes */
{

- 20 -

EC3-1712CLDNA

附录

if(time<1 || time>255) return -1;
if(unit<0 || unit>1) return -1;
//start programming watchdog
STARTPROG
SELEDEV(8) //logical device 8
//select Watchdog Timer clock
switch(unit)
{
case 0:
WRITEREG(0xf5,0x00) //BIT3=0,secondes
break;
case 1:
WRITEREG(0xf5,0x08) //BIT3=1,minutes
break;
}
WRITEREG(0xF6,time) //set timeout value
//end programming watchdog
ENDPROG
return 0;
}

EC3-1712CLDNA - 21 -

附录

I/O 口地址映射表

系统I/O地址空间总共有64K，每一外围设备都会占用一段I/O地
址空间。下表给出了本CPU卡部分设备的I/O 地址分配，由于 PCI设备
（如PCI网卡）的地址是由软件配置的，表中没有列出。

地址 设备描述

000h - 00Fh DMA 控制器#1

020h - 021h 可编程中断控制器#1

040h - 043h 系统计时器

060h - 064h 标准 101/102 键或 Microsoft 键盘

070h - 071h 系统 CMOS/实时钟

0A0h - 0A1h 可编程中断控制器#2

0C0h - 0DEh DMA 控制器#2

0F0h - 0FFh 数据数值处理器

170h - 177h 从 IDE

1F0h - 1F7h 主 IDE

295h - 296h 硬件监测器

2F8h - 2FFh 串行端口#2(COM2)

376h 从 IDE(dual FIFO)

378h - 37Fh 并行端口#1(LPT1)

3B0h - 3DFh

Intel(R) 82852/82855 GM/GME Graphics
Controller

Intel(R) 82801DB Ultra ATA Storage

3F6h - 3F6h

Controller–24CB
3F6h - 3F6h 主 IDE(dual FIFO)
3F8h - 3FFh 串行端口#1(COM1)

- 22 -

EC3-1712CLDNA

附录

IRQ 中断分配表

系统共有15个中断源，有些 已被系统设备独占。只有未被独占的
中断才可分配给其他设备使用。ISA设备要求独占使用中断；只有即
插即用ISA设备才可由BIOS或操作系统分配中断。而多个PCI设备可共

享同一中断，并由BIOS或操作系统分配。下表给出了本CPU卡部分设
备的中断分配情况，但没有给出PCI设备所占用的中断资源。

级别 功能
IRQ0 系统计时器
IRQ1 标准 101/102 键或 Microsoft 键盘
IRQ2 可编程的中断控制器
IRQ3 串口#2
IRQ4 串口#1
IRQ5 Intel(R) 82801DB/DBM USB Universal Host Controller -24C4
IRQ5 ACPI IRQ Holder for PCI IRQ Steering
IRQ6 保留
IRQ7 并口#1
IRQ8 系统 CMOS/实时时钟
IRQ9 SCI IRQ used by ACPI bus
IRQ10 Intel(R) 82801DB/DBM USB Universal Host Controller-24C2
IRQ10 Intel(R) 82852/82855 GM/GME Graphics Controller
IRQ10 ACPI IRQ Holder for PCI IRQ Steering
IRQ11 Realtek AC'97 Audio
IRQ12 PS/2 兼容型鼠标端口
IRQ13 数据数值处理器
IRQ14 Intel(R) 82801DB Ultra ATA Storage Controller-24CB
IRQ15 从 IDE
IRQ15 Intel(R) 82801DB Ultra ATA Storage Controller-24CB

EC3-1712CLDNA - 23 -
