EVGA SuperNOVA 650 G3 User manual

Table of Contents

Introduction...................................................................................................2

Safety Information........................................................................................2

What’s in the box..........................................................................................2

Features........................................................................................................3

Installation.....................................................................................................3

Q&A...............................................................................................................5

SuperNOVA 550 / 650G3 Cable Configuration.......................................... 6

SuperNOVA 550 / 650G3 Specifications.................................................... 6

550W / 650W GOLD

Power Supply User Manual

1

English

550W / 650W GOLD

Power Supply User Manual

Introduction: Premium Power

Introducing The EVGA SuperNOVA G3 line. These new power supplies have a redesigned Hydraulic-Dynamic
Bearing fan which has an extremely long lifespan, and near silent operation compared with Double Ball Bearing.
Also, the EVGA SuperNOVA G3 power supply lineup has improved performance and less ripple, giving you the
ultimate in high performance. All this delivered in a compact 150mm chassis length, proving that good things
can sometimes come in small packages.

SuperNOVA 550G3 GOLD SuperNOVA 650G3 GOLD

Safety Information

WARNING1: This unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will void the
product’s warranty. EVGA will not be responsible for any result of improper use, including but not limited to, any use of the product
outside of its intended purpose or use inconsistent with the warranty terms available online. (Warranty information is available at

www.evga.com/support/warranty and this manual is available at www.evga.com/manuals).

WARNING2: Only use included cables or cables purchased from EVGA.com that are specifically labeled for your PSU.
Using incorrect cables runs the risk of catastrophic failure.

What’s in the Box

Included with your EVGA SuperNOVA 550/650G3 power supply are the following items for proper installation
and optional testing:

550G3

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable
(1) 8(4+4)-Pin EPS/A
(1) 8(6+2)-Pin PCI-E VGA Cable
(1) 2 x 8(6+2)-Pin PCI-E VGA Cable
(2) 3 SATA Cables
(1) 4 Molex Cable
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

TX12V CPU Cable

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable
(1) 8(4+4)-Pin EPS/ATX12V CPU Cable
(1) 8(6+2)-Pin PCI-E VGA Cable
(1) 2 x 8(6+2)-Pin PCI-E VGA Cable
(2) 3 SATA Cables
(1) 4 Molex Cable
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

650G3

English

2

550W / 650W GOLD

Power Supply User Manual

Features

STABLE POWER

The G3 series has outstanding electrical performance with ultra stable voltage and extremely clean power

output. This can help you achieve the highest possible overclock (optional) and provide the most stable and reliable

power to all components. The G3 series also has high efficiency up to 90% (115VAC) / 92% (220VAC~240VAC)

efficiency and is 80 PLUS

ECO THERMAL CONTROL SYSTEM

The EVGA ECO Intelligent Thermal Control System provides silent operation at low loads, improved efficiency
and longer life span of the fan. Enabled by a simple switch directly on the power supply, the “No Fan Spin” feature
is ideal for users looking to reduce ambient noise overall. Save on energy costs and unnecessary fan usage with
the EVGA ECO Thermal Control System.

TOP QUALITY PROTECTIONS

The G3 series comes equipped with the most comprehensive protection set possible, including Over Voltage
Protection (OVP), Under Voltage Protection (UVP), Over Power Protection (OPP), Short Circuit Protection (SCP),
Over Current Protection (OCP), and Over Temperature Protection (OTP). This product is also covered by an
exceptional 7-year warranty and EVGA’s legendary customer service and support.

SUPERIOR BUILD QUALITY

The G3 series is built to the highest standards, using 100% Japanese capacitors rated at 105 degrees Celsius
and high quality brand-name semiconductor components for the highest performance and reliability. The Ultra
Quiet 130mm Hydraulic Dynamic Bearing fan provides adequate cooling to allow near silent operation.

MODULAR DESIGN

Reduce clutter in the case, improve ambient temperatures with better airflow overall and provide a clean look to
any system. Modular PSU designs allow the user to disconnect the cables from the power supply side if they are
not needed for the specific configuration. This can help free up space inside the case and improve cable

management as well as airflow throughout the system.

®

GOLD certified.

Installation

1. Remove the power supply from its packaging.

2. (Optional) Using the provided PSU testing tool, connect the 24-Pin cable to the
PSU, then attach the testing tool to the 24-Pin cable. Connect the ATX power cable
to the PSU and plug the PWR cable into the outlet or surge protector/UPS you plan
to use. Once connected, turn the power switch to the ON position. (If the ECO
mode is set to ON, the fan will not spin)

Please note: If you are using a water cooling configuration, this testing tool
provides a simple, safe, option for bleeding/draining/testing water cooling
components without the need of a paperclip or other device.

3

English

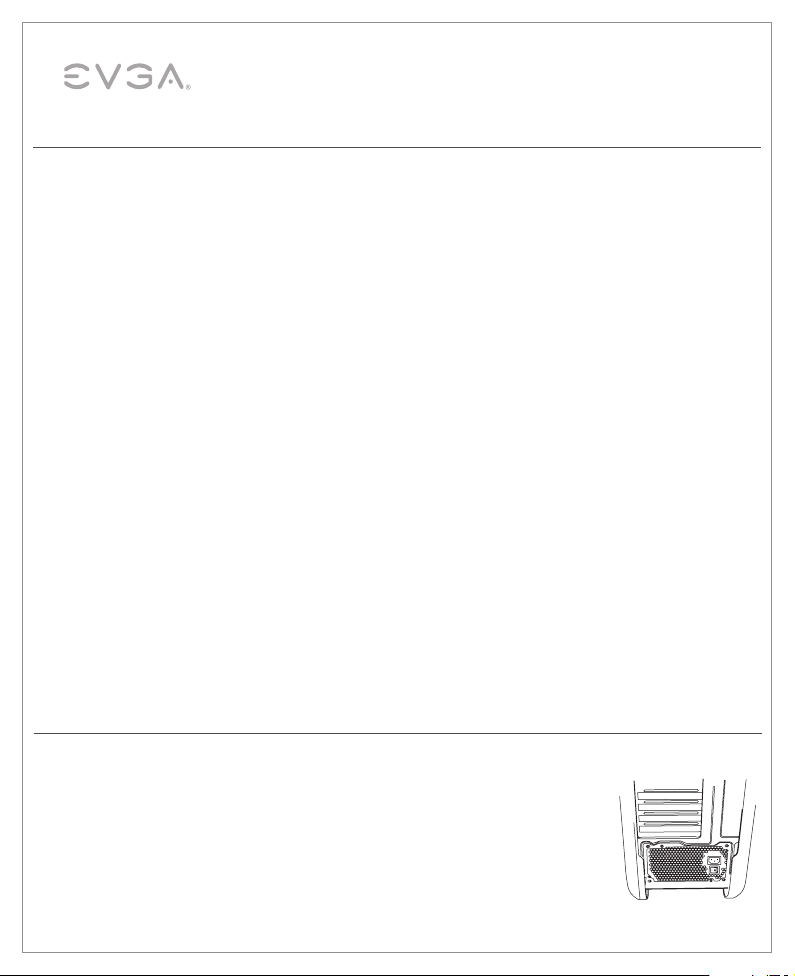

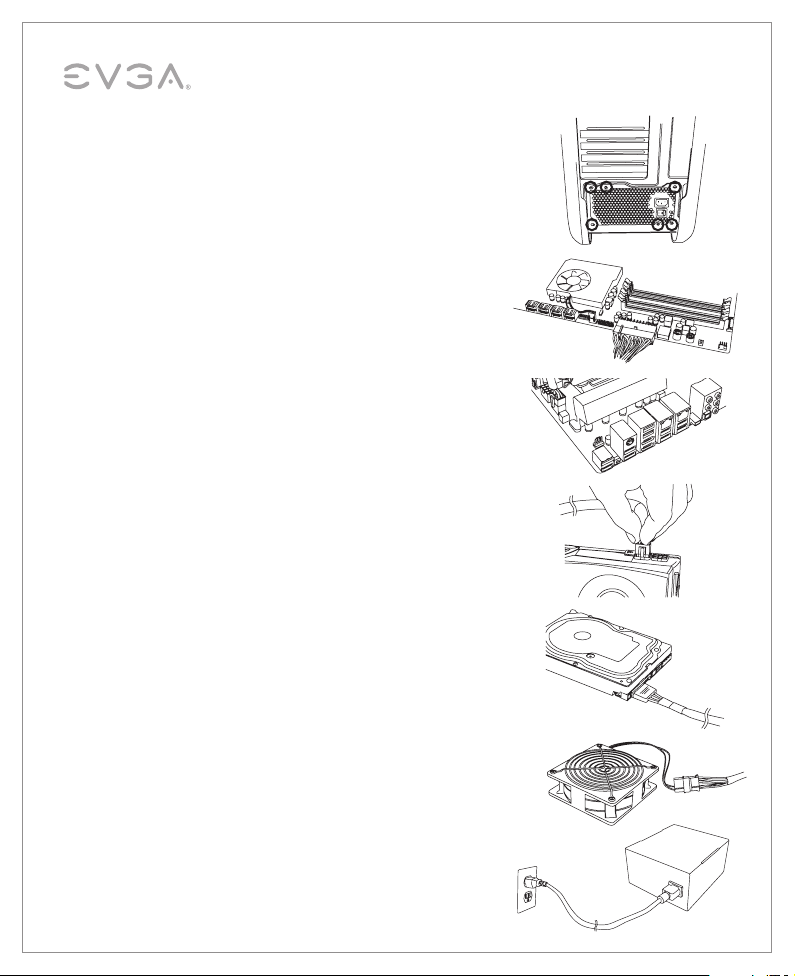

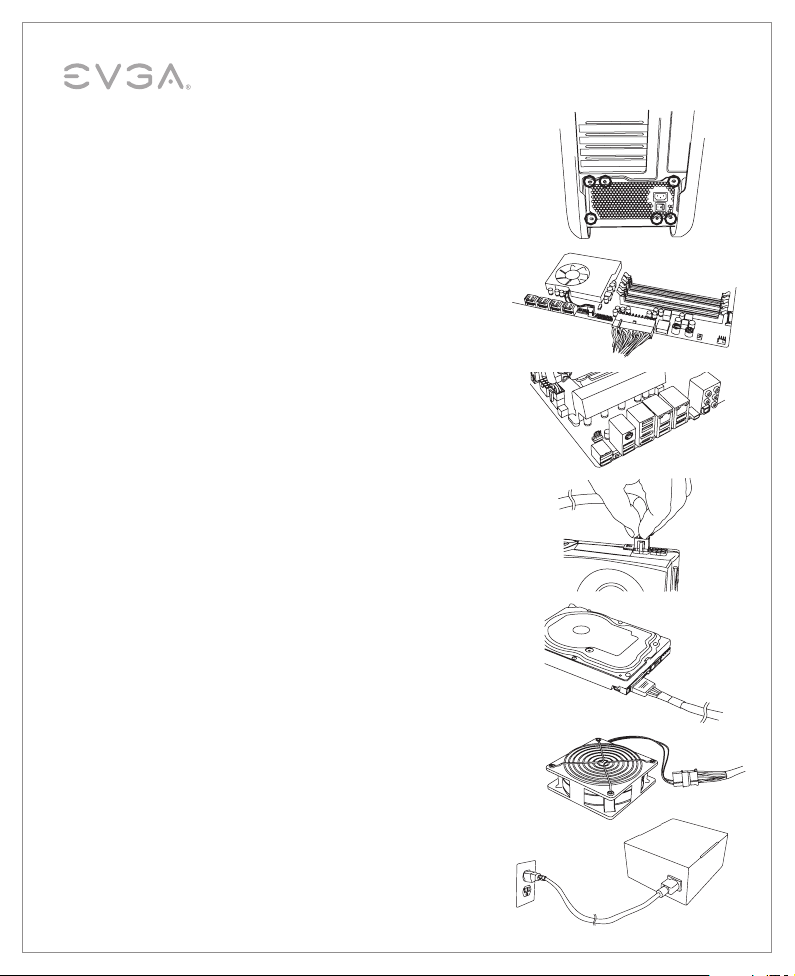

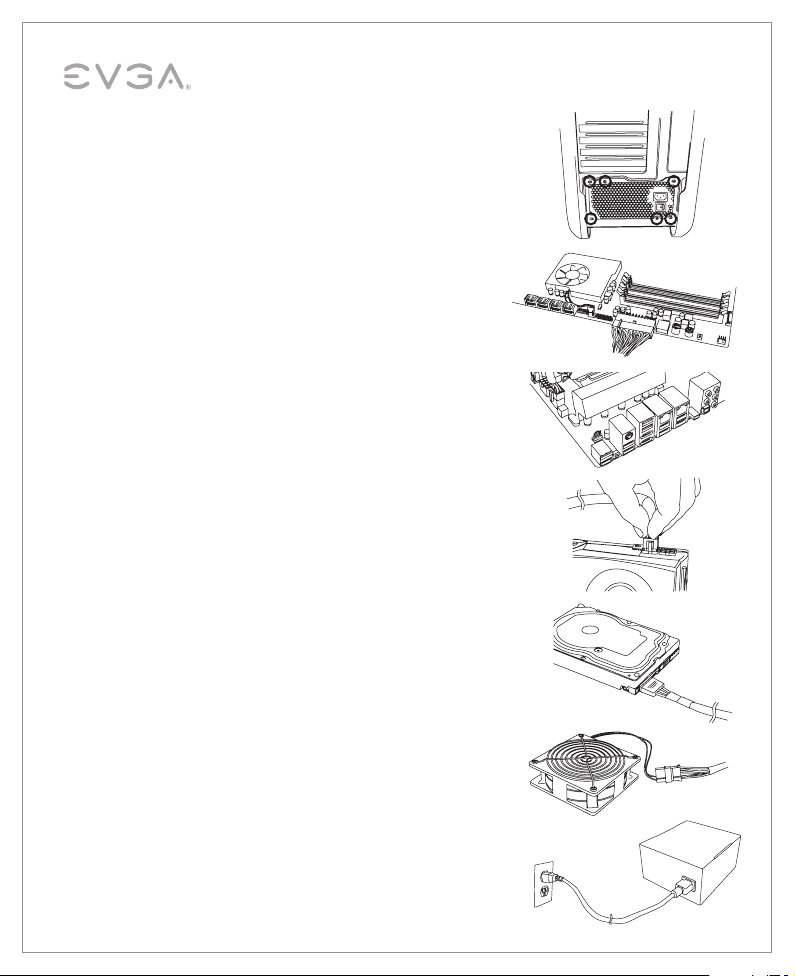

3. Use the screws provided with your case to install the power supply
into your computer. NOTE: It is recommended to install the power
supply with the fan facing down. However, if your case places the
power supply at the bottom of the case and there are no ventilation
holes available, it may be best to install the power supply with the
fan facing up for greater efficiency and reliability.

4. Connect the 24-Pin ATX cable to the PSU and the motherboard.

5. Connect the 4+4-Pin EPS12V cable to the motherboard.
(Optional) – If you plan on extreme overclocking and your
motherboard supports additional 8-Pin or 4-Pin CPU power
connectors, connect the second 4+4-Pin EPS12V cable. This is
only needed for heavy overclocking or for Dual CPU motherboards.

6. Connect the 6/6+2-Pin PCI-E cables to your graphics card(s).
NOTE: Do not attempt to plug an 8-Pin PCI-E cable into a 6-Pin
connector without first detaching the two extra pins.

7. Connect SATA power cables to all data drives or optical drives
(hard drives, solid state drives, optical drives).

550W / 650W GOLD

Power Supply User Manual

8. Connect the peripheral “Molex” 4-Pin connectors for fans, pumps,
legacy components and other devices/adapters.

9. Connect the AC power cord to your power supply and to the wall.
Check all connections to assure a solid connection and turn the
power switch on the power supply to the ON position.

English

4

550W / 650W GOLD

Power Supply User Manual

Q&A

Q: I see there are more than four screw holes on the back of the power supply, but the packaging only offers (4)
screws, are some missing?

A: Nothing is missing; you will only need to attach the EVGA power supply to the case with four screws. The
power supply offers more than (4) holes to provide optimal compatibility for today’s varied case designs.

Q: My EVGA Power Supply includes (2) EPS cables for my motherboard, do I need to connect up both?
A: Motherboards only require (1) 4+4 or 8-Pin EPS connection. On some models, an additional 4+4-Pin or 8-Pin

connection on the motherboard may be found for dual CPU configurations or for extreme overclocking. If your
motherboard supports dual 4+4-Pin EPS connections, please refer to your motherboard manufacturer's manual
for details on the proper function and power of the EPS connections.

Q. What is the ECO Thermal Control System?
A. The ECO Thermal Control System, when enabled, allows the fan on your EVGA power supply to shut off

during low to moderate operation loads. The EVGA power supply’s fan will automatically turn back on when
needed, based on the temperature the power supply reaches. The fan will also increase in RPM when needed,
based on the load operation being requested from the components connected. This prevents unnecessary
rotation, reduces ambient noise levels and will increase the life span of the fan due to the fan not spinning
when not required.
Please Note: If the ECO Thermal Control is disabled the fan will always spin, even at low loads. The fan will also
increase in RPM as needed automatically, based on the power draw from connected components.

Q. What if I want to use power adapters for my graphics card(s)/motherboard/peripherals?
A.

EVGA always recommends the use of direct power connections from the power supply to power all components.

Q. Does it matter which end of the cable I plug into the power supply?
A: Yes, the connections going to the power supply will not have “break downs” like the EPS (CPU) has 4+4 on one

side and full 8-Pin on the other. Check each cable as it is labeled appropriately to match the power supply side,
and connect only the same ‘‘matching” cable directly to the power supply as referenced on each connector.

Q. If I have an issue or a question, can I get support?
A.

ALL EVGA products are backed by top tier warranties as well as 24/7 technical support. Support can be reached

for your power supply at:

- USA:

[phone] option 1, option 3. or contact us via email at [e-mail].

- Europe:

[phone] or by email via eu.evga.com/support.

5

English

SuperNOVA 550 / 650G3 Cable Configuration

550W / 650W GOLD

Power Supply User Manual

Modular Connector

MB

CPU1

VGA1

VGA2

SATA1

SATA2

PERIF1

FDD

Cables

1 x ATX 24-Pin

1 x EPS/ATX12V 8(4+4)-Pin

1 x PCI-E 8(6+2)-Pin
1 x PCI-E 8(6+2)-Pin x 2

2 x SATA 5-Pin x 3

1 x Molex 4-Pin x 4

1 x Molex to FDD Adapter

SuperNOVA 550 / 650G3 Specifications

SuperNOVA 550W GOLD

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

AC Input

DC Output

MAX output, A

Combined, W

Output power, P

+5V +3.3V +12V -12V +5Vsb

22A 22A 45.8A 0.5A 3A

110W 549.6W

cont

SuperNOVA 650W GOLD

+5V +3.3V +12V -12V +5Vsb

22A 24A 54.1A 0.5A 3A

110W 649.2W

cont

100-240 VAC, 10A, 60/50 Hz

100-240 VAC, 10A, 60/50 Hz

Cable Color

Black

+50°C ambient @ full load

6W 15W

550W @ +50°C

+50°C ambient @ full load

6W 15W

650W @ +50°C

Dimensions: 85mm (H) x 150mm (W) x 150mm (L)

Over Voltage Protection, Under Voltage Protection, Short Circuit Protection,
Over Power Protection, Over Current Protection, Over Temperature Protection.

English

6

Netzteil Bedienungsanleitung

Inhalt

Einführung......................................................................................................8

Sicherheit.......................................................................................................8

Lieferumfang..................................................................................................8

Merkmale.......................................................................................................9

Installation......................................................................................................9

Häufige Fragen...........................................................................................11

SuperNOVA 550 / 650G3 Kabelkonfiguration............................................12

SuperNOVA 550 / 650G3 Spezifikationen...................................................12

550W / 650W GOLD

7

Deutsch

550W / 650W GOLD

Netzteil Bedienungsanleitung

Einführung: Premium Power

Vorstellung der neuen EVGA SuperNOVA G3 Serie. Diese Netzteile verfügen über den neuentwickelten
“Hydraulik-Dynamic Bearing” Lüfter, welcher eine verlängerte Lebensdauer bietet und beinahe geräuschlos
arbeitet. Die EVGA SuperNOVA G3 Netzteil Serie bietet zudem verbesserte Leistung, bei gleichzeitig weniger
elektrischen Störgeräuschen (Ripple) und bietet somit, die ultimative Performance; all dies ist in einem nur
150mm Chassis vereint, denn es kommt nicht immer auf die Größe an.

SuperNOVA 550G3 GOLD SuperNOVA 650G3 GOLD

Sicherheit

WARNHINWEIS1: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko einen
Stromschlag zu bekommen, außerdem erlischt die Produktgarantie. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßer Verwendung.
Hierzu zählt unter anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck, oder eine Verwendung,
die nicht den online-einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf http://de.evga.com/support/warranty
einsehbar. Dieses Handbuch ist auf www.evga.com/manuals einsehbar.)

WARNHINWEIS2: Verwenden Sie nur mitgelieferte oder direkt von EVGA bezogene Kabel für Ihr Netzteil. Die Nutzung anderer Zubehörteile
kann zu schwerwiegenden Fehlern führen.

Lieferumfang

Im Lieferumfang des EVGA SuperNOVA 550/650G3 Netzteils sind folgende Komponenten für die korrekte
Installation und optionalen Funktionstests enthalten:

550G3

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabe
(1) 8(4+4)-Pin EPS/ATX12V CPU-Kabel
(1) 8(6+2)-Pin PCI-E VGA-Kabel
(1) 2 x 8(6+2)-Pin PCI-E VGA-Kabel
(2) 3 SATA-Kabel
(1) 4 Molex-Kabel
(1) Molex auf FDD Adapter
(1) Stromkabel (optional)

l

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabel
(1) 8(4+4)-Pin EPS/ATX12V CPU-Kabel
(1) 8(6+2)-Pin PCI-E VGA-Kabel
(1) 2 x 8(6+2)-Pin PCI-E VGA-Kabel
(2) 3 SATA-Kabel
(1) 4 Molex-Kabel
(1) Molex auf FDD Adapter
(1) Stromkabel (optional)

650G3

Deutsch

8

550W / 650W GOLD

Netzteil Bedienungsanleitung

Merkmale

STABILE LEISTUNG

Die G3-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem

Output.

Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten

zuverlässig mit stabiler Leistung. Die G3 Serie bietet eine ausgezeichnete Effizienz mit mehr als

und ist90% (115VAC) / 92% (220VAC~240VAC) 80 PLUS

ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung,
verbesserte Effizienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am
Netzteil aktivierbare “No Fan Spin“ Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal
Control System reduziert die Energiekosten und vermeidet überflüssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die G3-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage
Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection,

OPP), Kurzschlussschutz (Short Circuit Protection, SCP) und Überstromschutz (Over Current Protection, OCP),

Überhitzungsschutz (Over Temperature Protection, OTP). Noch mehr Sicherheit bieten zudem die
außergewöhnliche 7-Jahres-Garantie sowie der legendäre EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die G3-Serie entspricht den höchsten Baustandards. Verbaut werden ausschließlich japanische Kondensatoren
mit einer maximalen Betriebstemperatur bis zu 105 °C, sowie hochwertige Halbleiterkomponenten namhafter
Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 130 mm Lüfter mit Hydraulik Lagers sorgt für
leise Kühlung, beinahe lautlosen Betrieb bei geringer Belastung und für eine zuverlässige Kühlung bei hoher
Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch
verbesserten Luftstrom. Durch das modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt werden,
wenn sie für die jeweilige Konfiguration nicht benötigt werden. Dadurch kann mehr Raum im PC-Gehäuse

genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.

®

GOLD zertifiziert.

sauberem

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

(Optional) Schließen Sie das 24-Pin-Kabel an das Netzteil und anschließend an

2.
den mitgelieferten Netzteil-Tester an. Schließen Sie das ATX-Stromkabel an das
Netzteil an und schließen Sie das PWR-Kabel an die beabsichtigte Buchse bzw.
dem Überspannungsschutz/Netzausfallschutz an. Schalten Sie anschließend den
Netzschalter in die Stellung EIN “I”.

Bitte beachten: Bei Konfigurationen mit Wasserkühlung stellt der Tester eine
einfache und sichere Methode zum Entlüften/Ablassen/Testen der Kompo­nenten der Wasserkühlung dar, ohne eine Büroklammer oder Ähnliches zu
Hilfe nehmen zu müssen.

9

Deutsch

Netzteil Bedienungsanleitung

3. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil in ihrem
Computer anzubringen. HINWEIS: Es wird empfohlen, das Netzteil
mit dem Lüfter nach unten zu installieren. Hat das Gehäuse unten jedoch
keine Lüftungsschlitze, ist es effizienter das Netzteil an einer Stelle mit
Lüftungsschlitzen anzubringen, um mehr Zuverlässigkeit und Kühlung zu
gewährleisten.

4. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das
Mainboard an.

5. Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das
Mainboard an. (Optional) – Wenn Sie extremes Übertakten
beabsichtigen und Ihr Mainboard zusätzliche 8-Pin oder 4-Pin CPU­ Netzstecker unterstützt, schließen Sie das zweite 4+4-Pin EPS12V­ Kabel an. Dieses Kabel wird nur für extremes Übertakten, oder
für Mainboards mit zwei CPUs benötigt.

6. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafikkarte(n) an.
HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin­ Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt
zu haben.

7. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen
Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs),
optische Laufwerke)

550W / 650W GOLD

8. Schließen Sie die peripheren “Molex” 4-Pin-Stecker für Lüfter, Pumpen,
ältere Komponenten und sonstige Geräte/Adapter an.

9. Schließen Sie das Netzkabel an das Netzteil und Steckdose an.
Überprüfen Sie sämtliche Anschlüsse auf sicheren Sitz und schalten
Sie den Netzschalter am Netzteil in die Stellung EIN “I”.

Deutsch

10
