EVGA SuperNOVA 750W TITANIUM, SuperNOVA 850W TITANIUM, SuperNOVA 1000W TITANIUM, SuperNOVA 1200W TITANIUM operation manual

Table of Contents

750W / 850W / 1000W / 1200W TITANIUM

Power Supply User Manual

Introduction

Safety Information

What’s in the box..........................................................................................2

Features...........................................

Installation.

Q&A...............................................................................................................5

SuperNOVA 750T2 Cable Confi guration..........................

SuperNOVA 850T2 Cable Confi guration..........................

SuperNOVA 750T2 Specifi cations...............................................................6

SuperNOVA 850T2 Specifi cations...............................................................6

SuperNOVA 1000T2 Cable Confi guration..........................

SuperNOVA 1200T2 Cable Confi guration..........................

SuperNOVA 1000T2 Specifi cations.............................................................7

SuperNOVA 1200T2 Specifi cations.............................................................7

..................................................................................................

.........................................................................................

.............................................................

...................................................................................................

...........................

...........................

.........................

.........................

2

2

3

3

6

6

7

7

1

English

750W / 850W / 1000W / 1200W TITANIUM

for years to come.

Power Supply User Manual

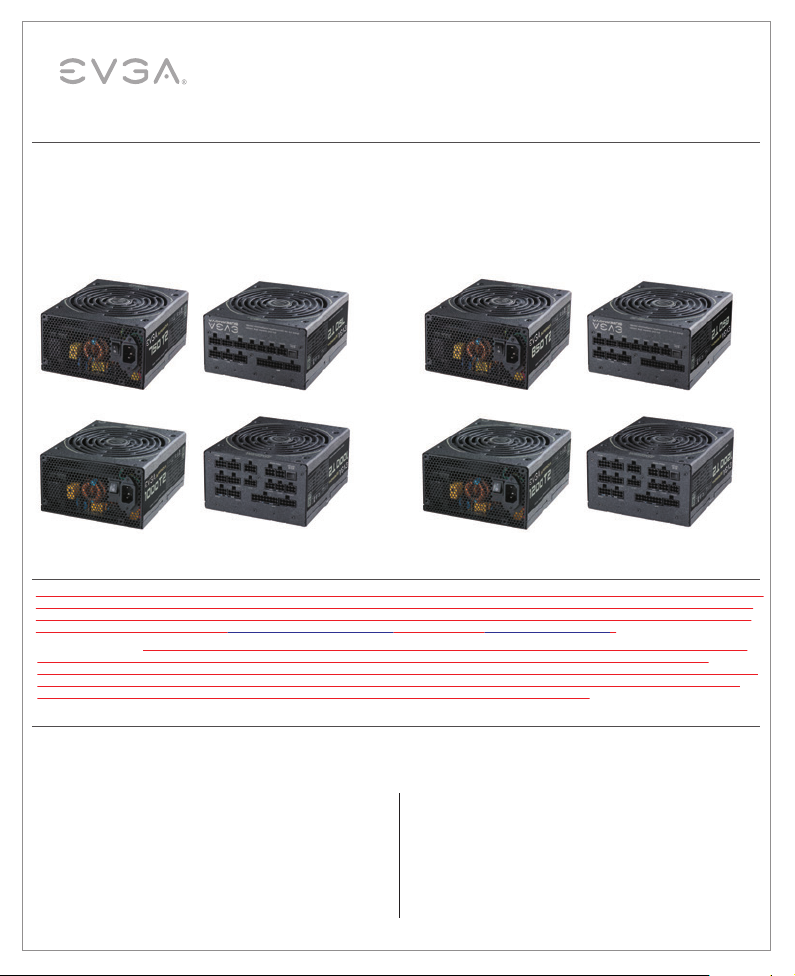

Introduction: Next Generation in Power

Thank you for purchasing the EVGA 750T2/850T2/1000T2/1200T2 80PLUS® TITANIUM Rated power supply! The
750T2/850T2/1000T2/1200T2 is designed with the enthusiast in mind, to provide clean, continuous power to every
component. The fully-modular design provides custom cable configurations for any application and due to the
near silent fan the 750T2/850T2/1000T2/1200T2 series reduces heat during heavy load while keeping the decibel
level down. Also, the new ECO Thermal Control switch allows the fan to stop spinning for silent operation when not
needed during low to medium load. The 750T2/850T2/1000T2/1200T2 includes an exceptional 10-year warranty
and has a MTBF rating of 100,000 hours to provide you with peace of mind knowing that your investment is covered
for years to come.

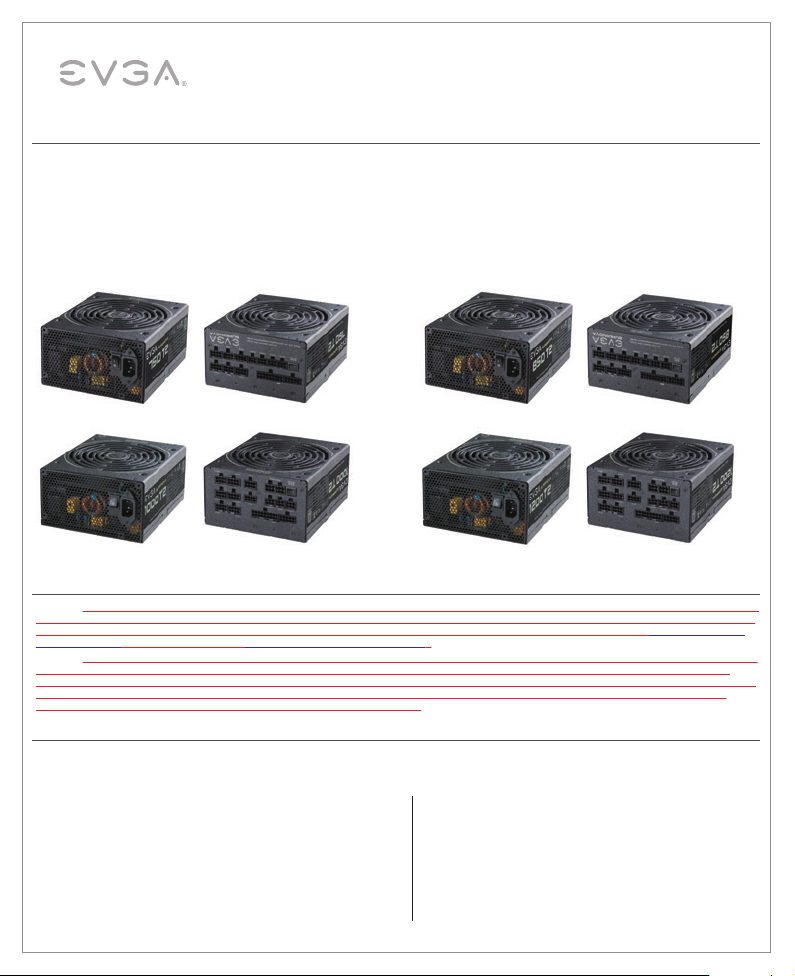

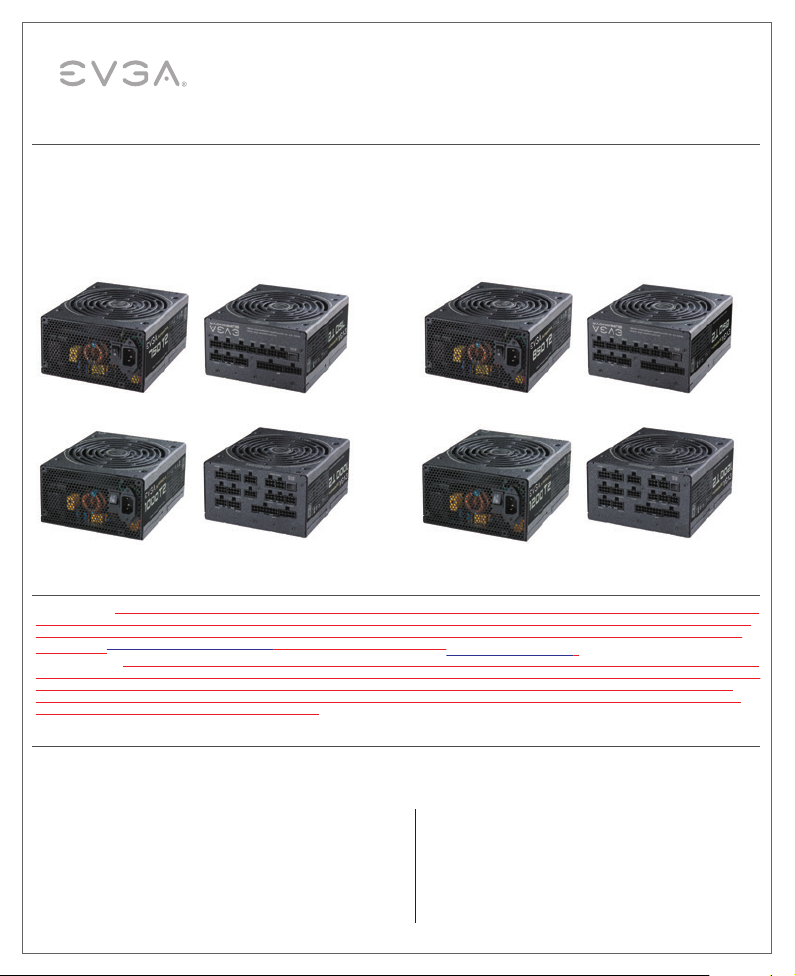

SuperNOVA 750W TITANIUM

SuperNOVA 1000W TITANIUM

SuperNOVA 850W TITANIUM

SuperNOVA 1200W TITANIUM

Safety Information

WARNING1: This unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will void the products
warranty. EVGA will not be responsible for any result of improper use, including but not limited to, any use of the product outside of its intended
purpose or use inconsistent with the warranty terms available online. (Warranty information is available at www.evga.com/support/warranty and
this manual is available at www.evga.com/manuals).

WARNING2: NOT ALL MODULAR CABLES ARE THE SAME OR COMPATIBLE! Use of a non-officially supported cable may void your warranty,
cause a Power Supply failure, and/or cause damage to connected devices. Please use ONLY officially supported cables included with the Power
Supply, or an officially supported set of alternative cables listed for your specific model of Power Supply made BY EVGA. EVGA will NOT be
responsible for damages caused to your power supply, devices, or non-officially supported modular cables in the event damage is caused by
your use of non-officially supported modular cables.

What’s in the Box

Included with your EVGA 750T2/850T2/1000T2/1200T2 power supply offers the following items for proper installa­tion and optional testing:

750T2/850T2 Series 1000T2/1200T2 Series

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable
(2) 8(4+4)-Pin EPS/ATX12V
CPU Cables

English

(2) 8(6+2)-Pin PCI-E VGA Cables
(2) 6-Pin + 8(6+2)-Pin PCI-E VGA Cables
(2) 3 SATA Cables
(1) 4 SATA Cable
(1) 4 Molex Cable
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

(1) EVGA Power Supply
(1) EVGA Manual
(4) Mounting Screws
(1) EVGA PSU Tester (24-Pin)
(1) EVGA Cable Bag
(1) 24-Pin ATX Cable
(2) 8(4+4)-Pin EPS/ATX12V
CPU Cables

2

(4) 8(6+2)-Pin PCI-E VGA Cables
(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA Cables
(3) 4 SATA Cables
(2) 3 Molex Cables
(1) Molex to FDD Adapter
(1) Power Cord Cable (optional)

750W / 850W / 1000W / 1200W TITANIUM

Power Supply User Manual

Features

STABLE POWER

The SuperNOVA TITANIUM series has outstanding electrical performance with ultra stable voltage and extremely

clean power output. This can help you achieve the highest possible overclock (optional) and provide

the most stable and reliable power to all components. The SuperNOVA TITANIUM series also has high effi ciency up

to 94% (115VAC) / 96% (220VAC~240VAC) efficiency and is 80 PLUS TITANIUM certifi ed.
ECO THERMAL CONTROL SYSTEM

The EVGA ECO Intelligent Thermal Control System provides silent operation at low loads, improved effi ciency
and longer life span of the fan. Enabled by a simple switch directly on the power supply, the “No Fan Spin” feature
is ideal for users looking to reduce ambient noise overall. Save on energy costs and unnecessary fan usage with
the EVGA ECO Thermal Control System.

TOP QUALITY PROTECTIONS

The TITANIUM series comes equipped with the most comprehensive protection set possible, including Over Voltage
Protection (OVP), Under Voltage Protection (UVP), Over Power Protection (OPP), Short Circuit Protection (SCP),
Over Current Protection (OCP), Over Temperature Protection (OTP). This product is also covered by an exceptional

10-year warranty and EVGA’s legendary customer service and support.
SUPERIOR BUILD QUALITY

The SuperNOVA TITANIUM series is built to the highest standards, using 100% Japanese capacitors rated at 105
degrees Celsius and high quality brand-name semiconductor components for the highest performance and reliabil­ity. The Ultra Quiet 140mm double ball bearing fan provides adequate cooling to allow near silent operation when
not needed and proper cooling during heavy load operation.

MODULAR DESIGN

Reduce clutter in the case, improve ambient temperatures with better airfl ow overall and provide a clean look to
any system. Fully Modular PSU designs allow the user to disconnect the cable from the power supply side if they
are not needed for the specifi c confi guration. This can help free up space inside the case and improve cable

management as well as airfl ow throughout the system. EVGA offers fully modular designs on all T2 series and

include a cable storage bag in case you plan to upgrade or add more components for storage.

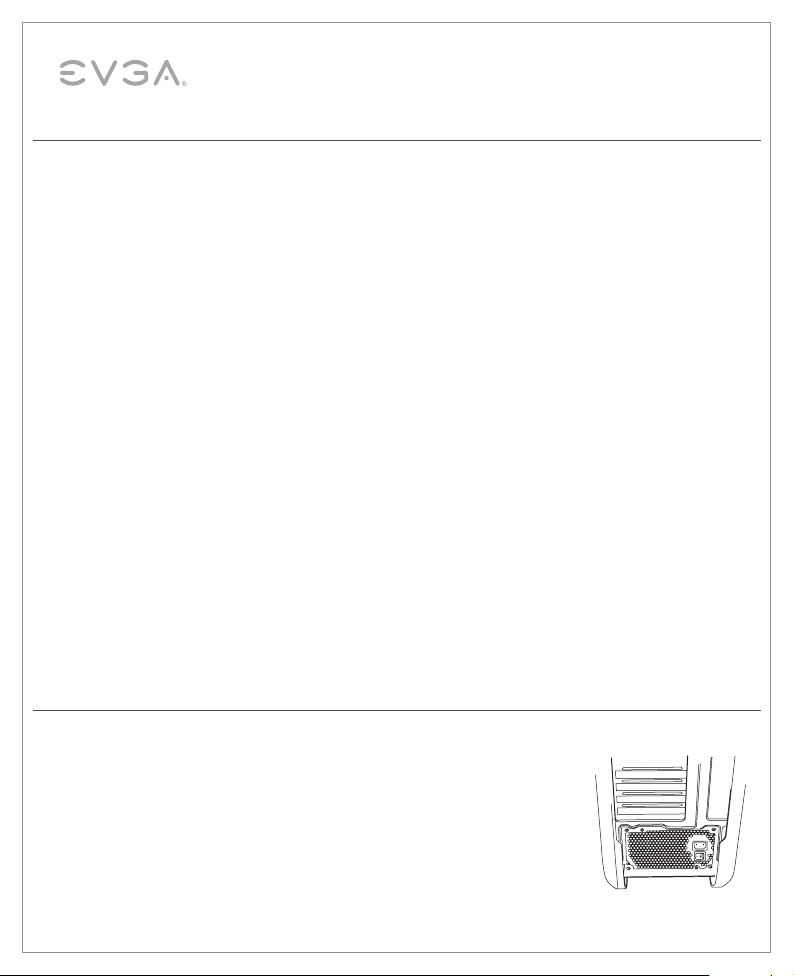

Installation

1. Remove the power supply from its packaging.

2. (Optional) Using the provided PSU testing tool, connect the 24-Pin cable to the
PSU, then attach the testing tool to the 24-Pin cable. Connect the ATX power cable
to the PSU and plug the PWR cable into the outlet or surge protector/UPS you plan
to use. Once connected, turn the power switch to the ON position. (If the ECO
mode is set to ON, the fan will not spin)

Please note: If you are using a water cooling configuration, this testing tool
provides a simple, safe, option for bleeding/draining/testing water cooling
components without the need of a paperclip or other device.

3

English

750W / 850W / 1000W / 1200W TITANIUM

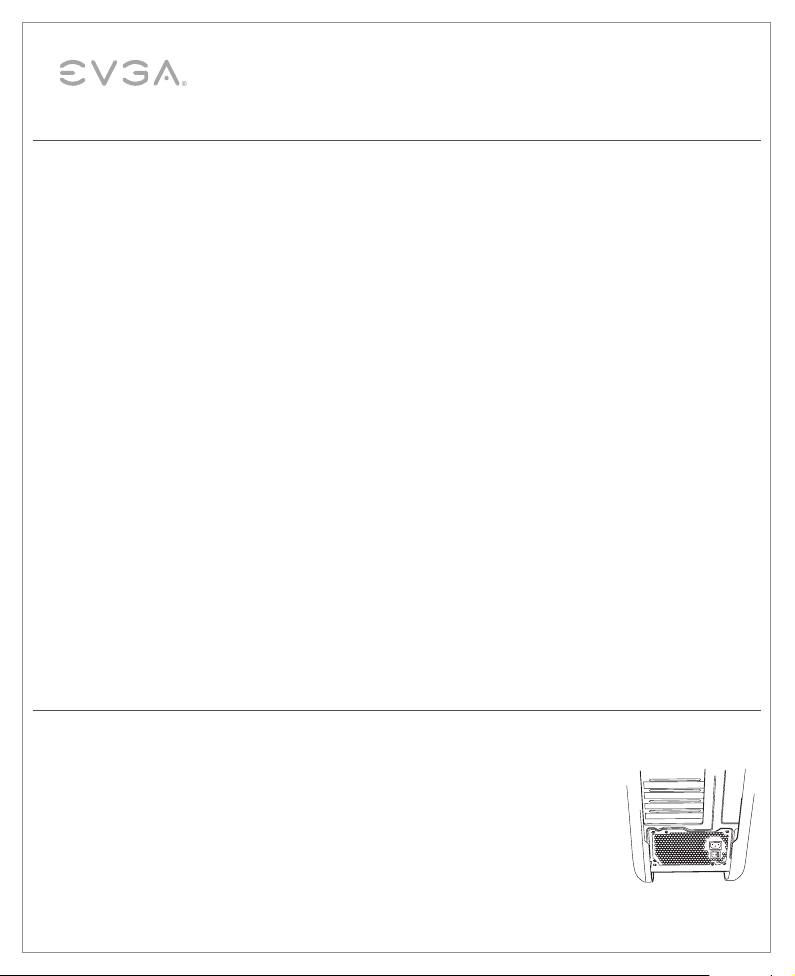

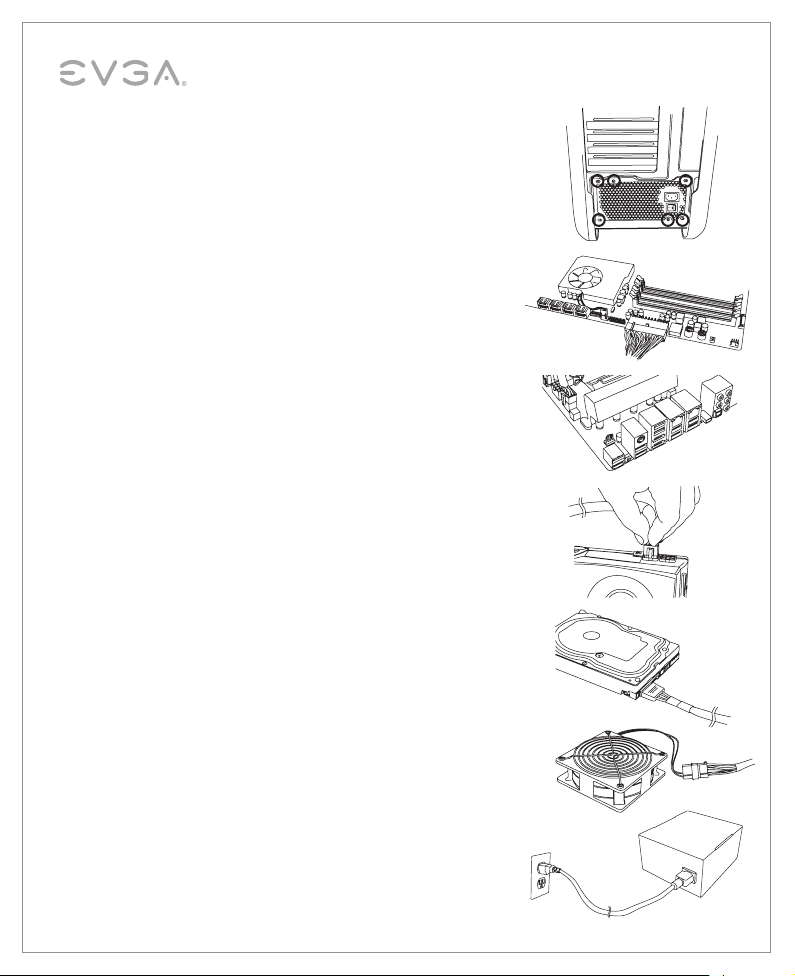

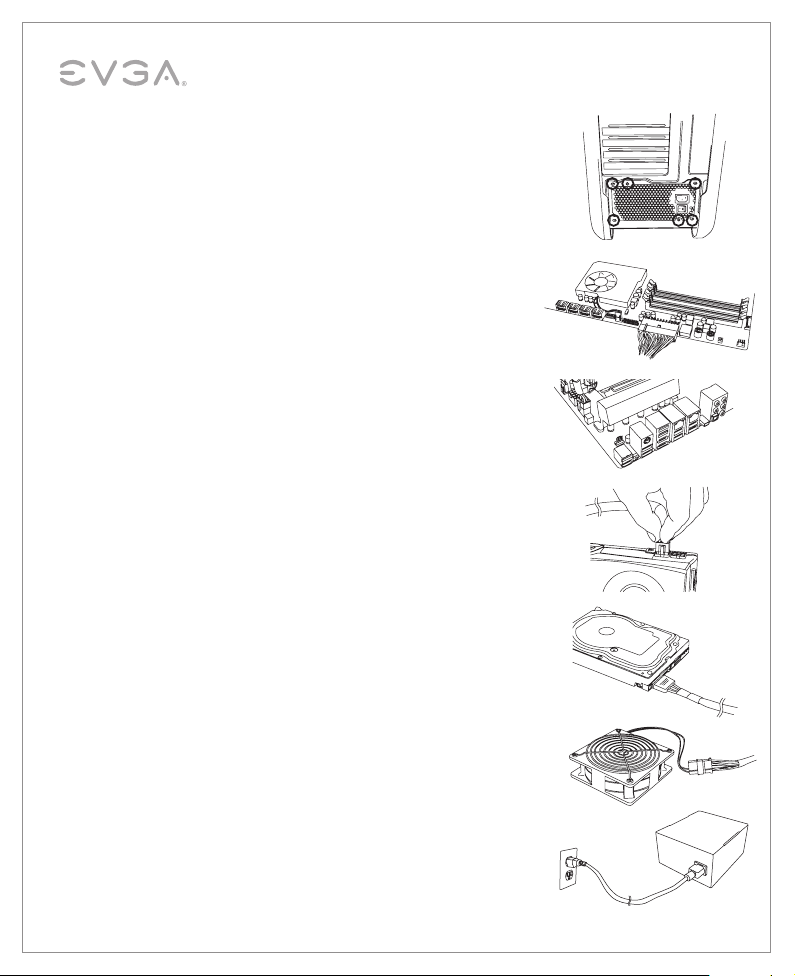

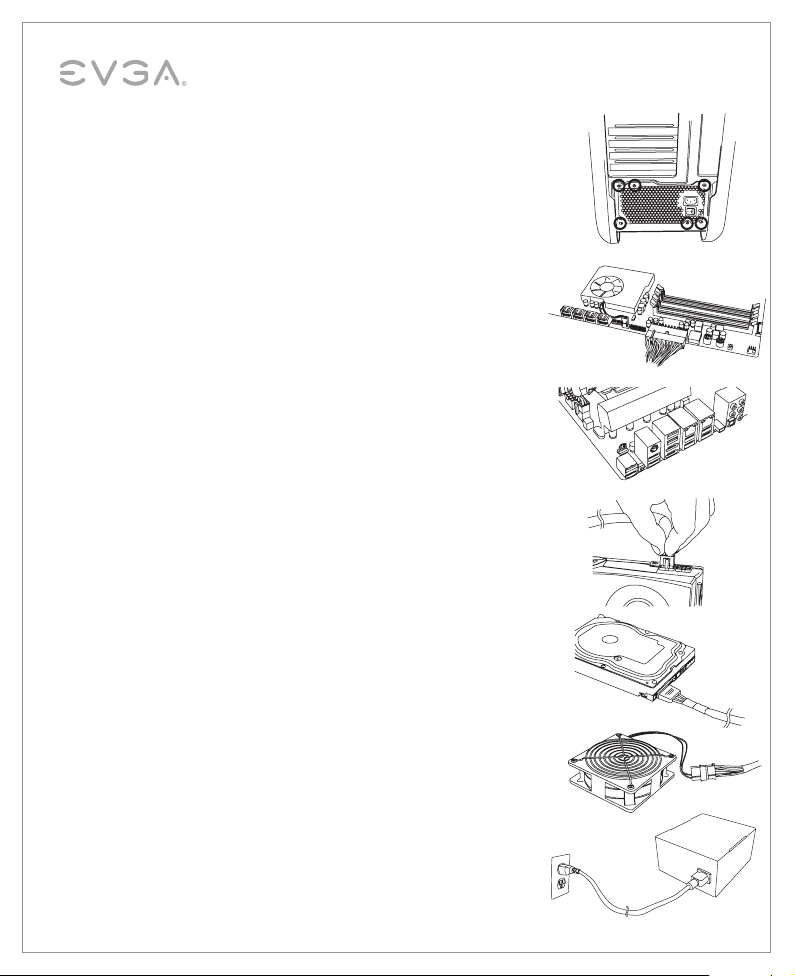

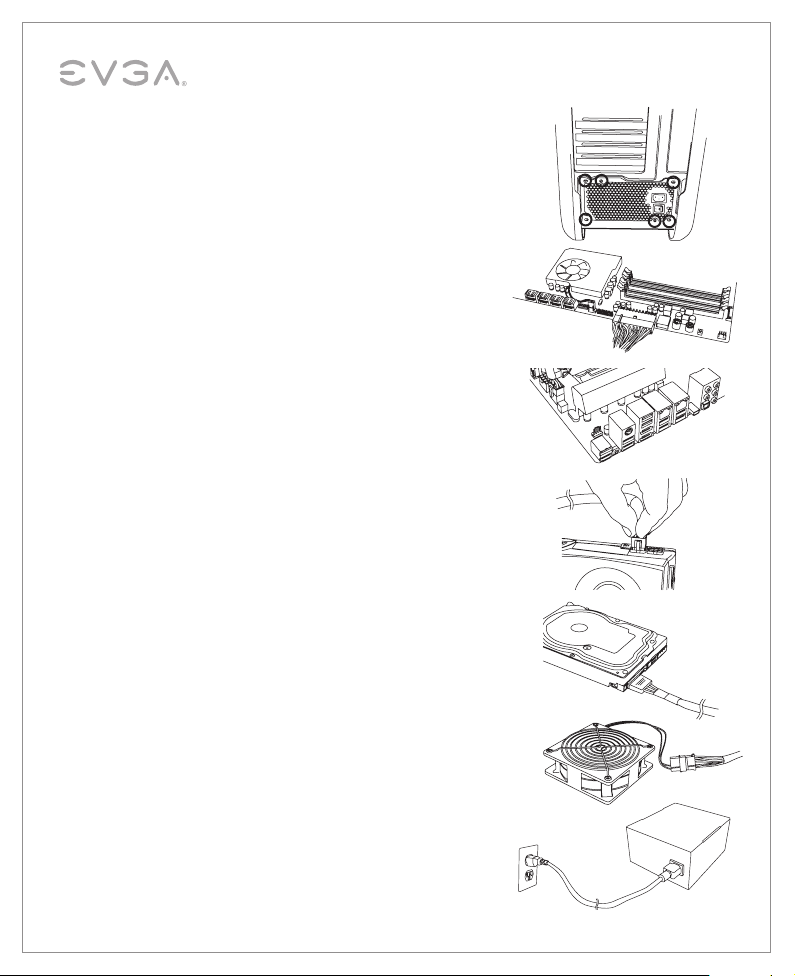

3. Use the screws provided with your case to install the power supply
into your computer. NOTE: It is recommended to install the power
supply with the fan facing down. However, if your case places the
power supply at the bottom of the case and there are no ventilation
holes available, it may be best to install the power supply with the
fan facing up for greater effi ciency and reliability.

4. Connect the 24-Pin ATX cable to the PSU and the motherboard.

5. Connect the 4+4-Pin EPS12V cable to the motherboard.
(Optional) – If you plan on extreme overclocking and your
motherboard supports additional 8Pin or 4Pin CPU power
connectors, connect the second 4+4-Pin EPS12V cable. This is
only needed for heavy overclocking or for Dual CPU motherboards.

6. Connect the 6/6+2-Pin PCI-E cables to your graphic card(s).
NOTE: Do not attempt to plug an 8-Pin PCI-E cable into a 6-Pin
connector without fi rst detaching the two extra pins.

7. Connect SATA power cables to all data drives or optical drives.
(hard drives, solid state drives, optical drives)

Power Supply User Manual

8. Connect the peripheral “Molex” 4-Pin connectors for fans, pumps,
legacy components and other devices/adapters.

9. Connect the AC power cord to your power supply and to the wall.
Check all connections to assure a solid connection and turn the
power switch on the power supply to the ON position.

English

4

750W / 850W / 1000W / 1200W TITANIUM

Power Supply User Manual

Q&A

Q: I see there are more than 4 screw holes on the back of the power supply, but the packaging only offers (4)
screws, are some missing?

A: Nothing is missing; you will only need to attach the EVGA power supply to the case with 4 screws. The power
supply offers more than (4) holes to provide optimal compatibility for today’s varied case designs.

Q: My EVGA Power Supply includes (2) EPS cables for my motherboard, do I need to connect up both?
A: Motherboards only require (1) 4+4 or 8-Pin EPS connection, on some models, an additional 4+4-Pin or 8-Pin

connection on the motherboard may be found for dual CPU configurations or for extreme overclocking. If your
motherboard support dual 4+4-Pin EPS connections, please refer to your motherboard manufacturer’s manual for
details on the proper function and power if the EPS connections.

Q. What is the ECO Thermal Control System?
A. The ECO Thermal Control System, when enabled, allows the fan on your EVGA power supply to shut off

during low to moderate operation loads. The EVGA power supply’s fan will automatically turn back on when
needed, based on the temperature the power supply reaches. The fan will also increase in RPM when needed,
based on the load operation being requested from the components connected. This prevents unnecessary
rotation, reduces ambient noise levels and will increase the life span of the fan due to the fan not spinning when
not required.

Please Note: If the ECO Thermal Control is disabled the fan will always spin, even at low loads. The fan will also
increase in RPM as needed automatically, based on the power draw from attached components.

Q. What if I want to use power adapters for my video card(s)/motherboard/peripherals?
A. EVGA always recommends the use of direct power connections from the power supply to power the video

card(s), motherboard connections and other auxiliary power connections for optimal power distribution.

Q. Does it matter which end of the cable I plug into the power supply?
A: Yes, the connections going to the power supply, will not have “break downs” like the EPS (CPU) has 4+4 on one

side and full 8-Pin on the other. Another example is the 24-Pin cable, you can see on the PSU side it is a total of
28 Pins, where the 24-Pin connection will go to the motherboard directly. Check each cable as it is labeled
appropriately to match the power supply side and connect only the same ‘‘matching” cable directly to the power
supply as referenced on each connector.

Q. If I have an issue or a question, can I get support?
A: ALL EVGA products are backed by top tier warranties as well as technical support. Support can be reached for

your power supply at:

- USA: [phone] option 1, option 3. or contact us via email at [e-mail].

- Europe: [phone] or by email via eu.evga.com/support.

5

English

750W / 850W / 1000W / 1200W TITANIUM

SuperNOVA 750/850T2 Cable Configuration

Modular Connector Cables Cable Color

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2
VGA3
VGA4
SATA1
SATA2
SATA3
PERIF1 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

SuperNOVA 750/850T2 Specifications

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4

Black

Power Supply User Manual

SuperNOVA 750W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

SuperNOVA 850W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

+50°C ambient @ full load

6W 12.5W

+50°C ambient @ full load

6W 12.5W

Dimensions: 85mm (H) x 150mm (W) x 180mm (L)
Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection,
Over Current Protection, Over Temperature Protection.

English

6

750W / 850W / 1000W / 1200W TITANIUM

SuperNOVA 1000/1200T2 Cable Configuration

Modular ConnectorCables Cable Color

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2
VGA3
VGA4
VGA5
VGA6
SATA1

SATA3
PERIF/SATA 2 x Molex 4-Pin x 3
FDD 1 x Molex to FDD Adapter

SuperNOVA 1000/1200T2 Specifications

2 x EPS/ATX12V 8(4+4)-Pin

4 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

3 x SATA 5-Pin x 4SATA2

Black

Power Supply User Manual

SuperNOVA 1000W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 83.3A 0.5A 2.5A

100W 999.6W

100-240 VAC, 15A, 60/50 Hz

1000W @ +50°C

SuperNOVA 1200W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 99.9A 0.5A 2.5A

100W 1198.8W

100-240 VAC, 15A, 60/50 Hz

1200W @ +50°C

+50°C ambient @ full load

6W 12.5W

+50°C ambient @ full load

6W 12.5W

Dimensions: 85mm (H) x 150mm (W) x 180mm (L)
Over Voltage Protection, Under Voltage Protection, Short Circuit Protection, Over Power Protection,
Over Current Protection, Over Temperature Protection.

7

English

Inhalt

750W / 850W / 1000W / 1200W TITANIUM

Netzteil Bedienungsanleitung

Einführung..................................................................................

Sicherheit........................................................................................................9

Lieferumfang...................................................................................................9

Merkmale.......................................................................

Installation........................................................

Häufi ge Fragen........................................................................

SuperNOVA 750T2 Kabelkonfi guration.........................

SuperNOVA 850T2 Kabelkonfi guration.........................

SuperNOVA 750T2 Spezifi kationen

SuperNOVA 850T2 Spezifi kationen

SuperNOVA 1000T2 Kabelkonfi guration

SuperNOVA 1200T2 Kabelkonfi guration

SuperNOVA 1000T2 Spezifi kationen

SuperNOVA 1200T2 Spezifi kationen

.............................................................

.............................................................

...........................................................

...........................................................

.............................................

.....................................................

.....................................................

...................

...............................

.....................

..............................

..............................

..9

10

10

12

13

13

13

13

14

14

14

14

Deutsch

8

750W / 850W / 1000W / 1200W TITANIUM

SuperNOVA 850W TITANIUM

Netzteil Bedienungsanleitung

Einführung: Leistungsstarke Netzteile einer neuen Generation

Herzlichen Glückwunsch zum Kauf Ihres neuen EVGA 750T2/850T2/1000T2/1200T2 Netzteils mit 80PLUS
TITANIUM-Zertifizierung! Das 750T2/850T2/1000T2/1200T2 Netzteil wurde speziell für anspruchsvolle Anwender
entwickelt und liefert saubere, kontinuierliche Leistung an sämtlichen Systemkomponenten. Das voll-modulare Design
ermöglicht für jedes System die optimale Kabelkonfiguration, und der beinahe lautlose Lüfter der 750T2/850T2/
1000T2/1200T2 Serie sorgt auch bei hoher Auslastung für kühlen, geräuscharmen Betrieb. Durch die
außergewöhnliche 10-Jahres-Garantie und das MTBF-Rating von 100.000 Stunden des 750T2/850T2/1000T2/1200T2
Netzteils können Sie sicher sein, dass Ihre Investition auf Jahre gesichert ist.

®

SuperNOVA 750W TITANIUM

SuperNOVA 1000W TITANIUM

SuperNOVA 850W TITANIUM

SuperNOVA 1200W TITANIUM

Sicherheit

WARNHINWEIS1: Im Gerät befinden sich keine vom Benutzer zu wartenden Teile. Beim Öffnen des Gehäuses besteht das Risiko eines
Stromschlags, und die Produktgarantie verfällt. EVGA übernimmt keinerlei Haftung für Folgen unsachgemäßer Verwendung. Hierzu zählt unter
anderem die Verwendung des Produkts für einen anderen als den vorgesehenen Verwendungszweck oder eine Verwendung, die nicht den online
einsehbaren Garantiebedingungen entspricht. (Die Garantiebedingungen sind auf www.evga.com/support/warranty einsehbar. Dieses Handbuch
ist auf www.evga.com/manuals einsehbar.)

NICHT ALLE MODULAREN KABEL SIND GLEICH ODER KOMPATIBEL! Die Verwendung von nicht offiziell unterstützten

WARNHINWEIS2:

Kabeln kann zum Verlust der Garantie, einem Ausfall des Netzteils und/oder zu einem Schaden der verbundenen Hardware führen. Bitte
verwenden Sie ausschließlich offiziell unterstützte Kabel aus dem Lieferumfang oder ein offiziell unterstütztes Kabelset von EVGA speziell für Ihr
Netzteil. EVGA haftet nicht für Schäden an Ihrem Netzteil inkl. Kabeln und sonstigen Geräten, verursacht durch die Verwendung von nicht offiziell
unterstützten modularen Kabeln.

Lieferumfang

Im Lieferumfang des EVGA 750T2/850T2/1000T2/1200T2 Netzteils sind folgende Komponenten für die korrekte
Installation und optionale Funktionstests enthalten:

750T2/850T2 Series 1000T2/1200T2 Series

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabel
(2) 8(4+4)-Pin EPS/ATX12V
CPU-Kabel

(2) 8(6+2)-Pin PCI-E VGA-Kabel
(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA-Kabel
(2) 3 SATA-Kabel
(1) 4 SATA-Kabel
(1) 4 Molex-Kabel
(1) Molex to FDD Adapter
(1) Stromkabel (optional)

(1) EVGA Netzteil
(1) EVGA Handbuch
(4) Montageschrauben
(1) EVGA Netzteil-Tester (24-Pin)
(1) EVGA Kabelbeutel
(1) 24-Pin ATX-Kabel
(2) 8(4+4)-Pin EPS/ATX12V
CPU-Kabel

9

(4) 8(6+2)-Pin PCI-E VGA-Kabel
(2) 6-Pin + 8(6+2)-Pin PCI-E
VGA-Kabel
(3) 4 SATA-Kabel
(2) 3 Molex-Kabel
(1) Molex to FDD Adapter
(1) Stromkabel (optional)

Deutsch

750W / 850W / 1000W / 1200W TITANIUM

Netzteil Bedienungsanleitung

Merkmale

STABILE LEISTUNG

Die TITANIUM-Serie liefert hervorragende elektrische Leistung mit extra stabilen Spannung und extrem

sauberem Output. Sie ermöglicht maximale Übertaktung (sofern erwünscht) und versorgt sämtliche Komponenten

zuverlässig mit stabiler Leistung. Die SuperNOVA TITANIUM Serie bietet eine ausgezeichnete Effi zienz mit mehr als

94% (115VAC) / 96% (220VAC~240VAC) und ist 80 PLUS TITANIUM zertifi ziert.
ECO THERMAL CONTROL SYSTEM

Das EVGA ECO Intelligent Thermal Control System sorgt für leiseren Betrieb bei geringerer Auslastung,
verbesserte Effi zienz und eine längere Lebensdauer des Lüfters. Die über einen einfachen Schalter direkt am
Netzteil aktivierbare “No Fan Spin“ Funktion ist ideal, um den Geräuschpegel zu senken. Das EVGA ECO Thermal
Control System reduziert die Energiekosten und vermeidet überfl üssigen Lüfterbetrieb.

ERSTKLASSIGE SCHUTZMERKMALE

Die TITANIUM-Serie verfügt über umfangreiche Schutzmerkmale, darunter Überspannungsschutz (Over Voltage
Protection, OVP), Unterspannungsschutz (Under Voltage Protection, UVP), Überlastschutz (Over Power Protection,

OPP), Kurzschlussschutz (Short Circuit Protection, SCP) und Überstromschutz (Over Current Protection, OCP),

Überhitzungsschutz (Over Temperature Protection, OTP). Noch mehr Sicherheit bieten zudem die
außergewöhnliche 10-Jahres-Garantie sowie der legendäre EVGA Kundendienst und Support.

HERVORRAGENDE QUALITÄT

Die T2-Serie entspricht den höchsten Baustandards. Verbaut werden ausschließlich japanische Kondensatoren
mit einer maximalen Betriebstemperatur bis zu 105 °C, sowie hochwertige Halbleiterkomponenten namhafter
Hersteller für maximale Leistung und Zuverlässigkeit. Der ultraleise 140 mm Lüfter mit doppeltem Kugellager
sorgt für leise Kühlung, beinahe lautlosen Betrieb bei geringer Belastung und für eine zuverlässige Kühlung bei
hoher Belastung.

MODULARES DESIGN

Das aufgeräumte, übersichtliche Innere des PC-Gehäuses ermöglicht niedrigere Temperaturen durch
verbesserten Luftstrom. Durch das voll-modulare Netzteil-Design können die Kabel vom Netzteil abgetrennt
werden, wenn sie für die jeweilige Konfi guration nicht benötigt werden. Dadurch kann mehr Raum im PC-

Gehäuse genutzt, die Kabelführung verbessert und der Luftstrom im System optimiert werden.Alle Modelle der

T2-Serie sind modular und umfassen einen praktischen Beutel für die Kabelaufbewahrung, falls Sie später ein
Upgrade planen oder weitere Komponenten hinzufügen möchten.

Installation

1. Entnehmen Sie das Netzteil aus der Verpackung.

2. (Optional) Schließen Sie das 24-Pin-Kabel an das Netzteil und anschließend an

den mitgelieferten Netzteil-Tester an. Schließen Sie das ATX-Stromkabel an das
Netzteil an und schließen Sie das PWR-Kabel an die beabsichtigte Buchse bzw.
dem Überspannungsschutz/Netzausfallschutz an. Schalten Sie anschließend den
Netzschalter in die Stellung EIN “I”.

Bitte beachten: Bei Konfigurationen mit Wasserkühlung stellt der Tester
eine einfache und sichere Methode zum Entlüften/Ablassen/Testen der
Komponenten der Wasserkühlung dar, ohne eine Büroklammer oder
Ähnliches zu Hilfe nehmen zu müssen.

Deutsch

10

750W / 850W / 1000W / 1200W TITANIUM

Netzteil Bedienungsanleitung

3. Verwenden Sie die mitgelieferten Schrauben, um das Netzteil im Computer
zu anzubringen. HINWEIS: Es wird empfohlen, das Netzteil mit dem Lüfter
nach unten zu installieren. Hat das Gehäuse unten jedoch keine Lüftungss
chlitze ist es effi zienter das Netzteil an einer Stelle mit Lüftungsschlitzen
anzubringen, um mehr Zuverlässigkeit und Kühlung zu gewährleisten.

4. Schließen Sie das 24-Pin ATX-Kabel an das Netzteil und das
Mainboard an.

5. Schließen Sie das 4+4-Pin EPS12V-Kabel an das Netzteil und das Main
board an. (Optional) – Wenn Sie extremes Übertakten beabsichtigen
und Ihr Mainboard zusätzliche 8-Pin oder 4-Pin CPU-Netzstecker unter
stützt, schließen Sie das zweite 4+4-Pin EPS12V-Kabel an. Dieses Kabel
wird nur für extremes Übertakten und für Mainboards mit zwei CPUs
benötigt.

6. Schließen Sie die 6/6+2-Pin PCI-E-Kabel an Ihre Grafi kkarte(n) an.
HINWEIS: Versuchen Sie nicht, ein 8-Pin PCI-E-Kabel an einen 6-Pin­ Anschluss anzuschließen, ohne zuvor die zwei zusätzlichen Pins entfernt
zu haben.

7. Schließen Sie die SATA-Netzkabel an alle Datenlaufwerke und optischen
Laufwerke an. (Mainboards, Solid-State-Laufwerke (SSDs), optische
Laufwerke)

8. Schließen Sie die peripheren “Molex” 4-Pin-Stecker für Lüfter, Pumpen,
ältere Komponenten und sonstige Geräte/Adapter an.

9. Schließen Sie das Netzkabel an das Netzteil und Steckdose an. Überprüfen
Sie sämtliche Anschlüsse auf sicheren Sitz und schalten Sie den
Netzschalter am Netzteil in die Stellung EIN “I”.

11

Deutsch

750W / 850W / 1000W / 1200W TITANIUM

Netzteil Bedienungsanleitung

Häufige Fragen

F: An der Rückseite des Netzteils gibt es mehr als 4 Schraubenlöcher, aber in der Packung sind nur (4)
Schrauben enthalten. Fehlen weitere Schrauben?

A: Nein, es fehlt nichts. Das EVGA Netzteil braucht nur mit 4 Schrauben im Gehäuse befestigt zu werden. Das
Netzteil verfügt über mehr als (4) Löcher, um optimale Kompatibilität mit unterschiedlichen Gehäusedesigns zu
gewährleisten.

F: Mein EVGA Netzteil verfügt über (2) EPS-Kabel für das Mainboard. Muss ich beide anschließen?

A: Die meisten aktuellen Mainboards erfordern nur (1) 4+4 oder 8-Pin EPS-Anschluss. Manche Mainboards
verfügen über einen zusätzlichen 4+4-Pin-Anschluss für Konfi gurationen mit zwei CPUs oder für extremes

Übertakten. Wenn Ihr Mainboard zwei 4+4-Pin EPS-Anschlüsse unterstützt, informieren Sie sich im
Herstellerhandbuch Ihres Mainboards über die Funktion und Spannung der EPS-Anschlüsse.

F: Was ist das ECO Thermal Control System?

A: Ist das ECO Thermal Control System aaktiviert, kann es dafür sorgen, dass sich der Lüfter bei niedriger und
bei mittlerer Arbeitslast nicht dreht. Bei Bedarf schaltet sich der Lüfter des EVGA Netzteils automatisch wieder

ein, wenn das Netzteil eine bestimmte Temperatur erreicht. Je nach Auslastung der angeschlossenen Kompo-

nenten kann der Lüfter bei Bedarf auch die Drehzahl steigern. Die Vermeidung überfl üssiger Aktivität senkt den

Geräuschpegel und steigert die Lebensdauer des Lüfters.

Bitte beachten: Wenn ECO Thermal Control deaktiviert ist, dreht sich der Lüfter immer, auch bei geringer

Auslastung. Je nach Leistungsaufnahme der angeschlossenen Komponenten wird die Drehzahl des Lüfters
automatisch gesteigert.

F. Kann ich auch Adapter verwenden, um meine Grafi kkarte(n), Mainboard oder andere Komponenten
anzuschließen?

A. Für eine optimal ausgewogene Stromversorgung empfi ehlt EVGA direkte Verbindungen vom Netzteil zur
Grafi kkarte, zum Mainboard und zu anderen Komponenten. Adapter sollten nur verwendet werden, wenn es gar
keine andere Möglichkeit gibt.

F. Macht es einen Unterschied, welches Kabelende in das Netzteil eingesteckt wird?

A: Ja, denn die Stecker auf der Netzteilseite sind nicht unterteilt. Beispiel: Das EPS-Kabel für die CPU hat auf der
Netzteilseite einen 8-Pin-Anschluss und auf der anderen Seite einen 4+4-Anschluss. Ein weiteres Beispiel ist das
24-Pin-Kabel: an der Netzteilseite verfügt es über insgesamt 28 Pins, während sich auf der Mainboardseite ein
direkter 24-Pin-Anschluss befi ndet. Überprüfen Sie die Beschriftung sämtlicher Kabel, um sicherzustellen, dass
immer das korrekte Ende am Netzteil angeschlossen wird.

Alle EVGA Produkte verfügen über erstklassige Garantien und 24h-Kundendienst. So erreichen Sie den
Kundendienst für Ihr Netzteil:

- USA: unter 888-881-3842

- Europa: unter [phone]

Deutsch

Option 1, Option 3 oder per E-Mail an [e-mail].

oder per E-Mail an eu.evga.com/support.

12

750W / 850W / 1000W / 1200W TITANIUM

Netzteil Bedienungsanleitung

SuperNOVA 750/850T2 Kabelkonfiguration

Modular ConnectorKabel Kabel Farbe

MB 1 x ATX 24-Pin
CPU1
CPU2
VGA1
VGA2
VGA3
VGA4
SATA1
SATA2
SATA3
PERIF1 1 x Molex 4-Pin x 4
FDD 1 x Molex to FDD Adapter

SuperNOVA 750/850T2 Spezifikationen

2 x EPS/ATX12V 8(4+4)-Pin

2 x PCI-E 8(6+2)-Pin
2 x PCI-E 6-Pin + 8(6+2)-Pin

2 x SATA 5-Pin x 3
1 x SATA 5-Pin x 4

Schwarz

SuperNOVA 750W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 62.4A 0.5A 2.5A

100W 748.8W

100-240 VAC, 10A, 60/50 Hz

750W @ +50°C

SuperNOVA 850W TITANIUM

AC Input

DC Output +5V +3.3V +12V -12V +5Vsb

MAX output, A

Combined, W

Output power,
Pcont

20A 20A 70.8A 0.5A 2.5A

100W 849.6W

100-240 VAC, 10A, 60/50 Hz

850W @ +50°C

+50°C ambient @ full load

6W 12.5W

+50°C ambient @ full load

6W 12.5W

Dimensions: 85mm (H) x 150mm (W) x 180mm (L)
Darunter: Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Kurzschlussschutz,
Überstromschutz, Überhitzungsschutz.

13

Deutsch
