Betriebsanleitung Sicherheitssystem CES-A-.5
Bestimmungsgemäßer Gebrauch
Die Codierten Elektronischen Sicherheitsschalter
der Baureihe CES sind sicherheitstechnische Einrich-
tungen zur Überwachung von beweglich trennenden
Schutzeinrichtungen.
In Verbindung mit einer trennenden Schutzeinrichtung verhindert dieses Sicherheitsbauteil, dass
gefährliche Maschinenbewegungen ausgeführt
werden, solange die Schutzeinrichtung geöffnet
ist. Wenn die Schutzeinrichtung während der gefährlichen Maschinenfunktion geöffnet wird, wird ein
Halt-Befehl ausgelöst.
Vor dem Einsatz von Sicherheitsschaltern ist eine
Risikobeurteilung an der Maschine durchzuführen
z. B. nach:
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN ISO 14121, Sicherheit von Maschinen, Risi-
kobeurteilung
IEC 62061, Sicherheit von Maschinen - Funktionale
Sicherheit sicherheitsbezogener elektrischer, elektronischer und programmierbarer elektronischer
Steuerungssysteme.
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, beispielsweise
EN ISO 13849-1, Sicherheitsbezogene Teile von
Steuerungen
EN 1088, Verriegelungseinrichtungen in Verbin-
dung mit trennenden Schutzeinrichtungen
EN 60204-1, Elektrische Ausrüstungen von
Maschinen
EN 60947-5-3, Anforderungen für Näherungs-
schalter mit definiertem Verhalten unter Fehlerbedingungen
Für Geräte mit ATEX-Kennzeichnung gilt zusätzlich:
EN 60079-0, Elektrische Betriebsmittel für gasex-
plosionsgefährdete Bereiche
EN 60079-15, Elektrische Betriebsmittel für
gasexplosionsgefährdete Bereiche, Teil 15: Zündschutzart „n“
EN 61241-0, Elektrische Betriebsmittel zur Ver-
wendung in Bereichen mit brennbarem Staub
EN 61241-1, Elektrische Betriebsmittel zur
Verwendung in Bereichen mit brennbarem Staub,
Teil 1: Schutz durch Gehäuse „tD“
Der Sicherheitsschalter darf nur in Verbindung mit den
vorgesehenen Betätigern von EUCHNER betrieben
werden. Bei Verwendung von anderen Betätigern
übernimmt EUCHNER keine Gewährleistung für die
sichere Funktion.
Geräte mit ATEX-Kennzeichnung dürfen nur mit Betätigern betrieben werden, die ebenfalls eine ATEXKennzeichnung für die gleiche Zone besitzen.
Wichtig: Der Anwender trägt die Verantwortung für
die Einbindung des Geräts in ein sicheres Gesamtsystem. Dazu muss das Gesamtsystem z. B. nach
EN ISO 13849-2 validiert werden.
Liegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der Betriebsanleitung abweichen.
Haftungsausschluss und Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsgemäßen Gebrauch nicht eingehalten werden
oder wenn die Sicherheitshinweise nicht befolgt
werden oder wenn etwaige Wartungsarbeiten nicht
wie gefordert durchgeführt werden, führt dies zu
einem Haftungsausschluss und dem Verlust der
Gewährleistung.
Allgemeine Sicherheitshinweise
Das Gerät darf nur von autorisiertem Fachpersonal
installiert und in Betrieb genommen werden,
welches mit dem fachgerechten Umgang mit
Sicherheitsbauteilen vertraut ist,
welches mit den geltenden Vorschriften zur Ar-
beitssicherheit und Unfallverhütung vertraut ist
und welches die Betriebsanleitung und das Sys-
temhandbuch gelesen und verstanden hat.
Durch falschen Anschluss oder nicht bestimmungsgemäßen Gebrauch kann die Sicherheitsfunktion
des Systems während des Maschinenbetriebs nicht
mehr sichergestellt werden. Dies kann zu tödlichen
Verletzungen führen.
Lesen Sie vor Gebrauch die Betriebsanleitung und
das Systemhandbuch auf der mitgelieferten CDROM und bewahren Sie diese sorgfältig auf.
Stellen Sie sicher, dass die Betriebsanleitung und
das Systemhandbuch bei Montage-, Inbetriebnahme- und Wartungsarbeiten jederzeit zur Verfügung
steht.
Für die Lesbarkeit der CD über den geforderten
Aufbewahrungszeitraum kann EUCHNER keine
Gewährleistung übernehmen. Archivieren Sie
daher zusätzlich ein gedrucktes Exemplar des
Systemhandbuchs. Sollte die Betriebsanleitung
oder das Systemhandbuch verloren gehen, können
Sie unter www.EUCHNER.de diese Dokumente
herunterladen.
Systemhandbuch auf CD-ROM
Jedes Gerät wird mit einem Systemhandbuch auf CDROM ausgeliefert, das detaillierte Informationen zum
Gesamtsystem enthält. Folgende Systemvoraussetzungen müssen erfüllt werden, um das Handbuch
anzuzeigen oder auszudrucken:
PC mit einem installierten PDF-Reader
CD-ROM-Laufwerk
Anzeigen und Ausdrucken der Dokumente
Wichtig: Die Autostartfunktion für das Laufwerk muss
aktiviert sein (siehe Hilfe des Betriebssystems) und
Sie benötigen einen PDF-Reader, der PDF Dateien
ab der Version 4 öffnen kann.
CD einlegen
1.
Auswahltabelle wird im Browser angezeigt
Auf das entsprechende Dokument für Ihr System
2.
klicken
Das Dokument wird angezeigt und kann ausge-
druckt werden
Montage, Inbetriebnahme und Fehlerbehebung
Genaue Hinweise zur Montage, Inbetriebnahme
und zur Fehlerbehebung entnehmen Sie bitte dem
Systemhandbuch.
Elektrischer Anschluss
Genaue Hinweise zum elektrischen Anschluss entnehmen Sie bitte dem Systemhandbuch.
Wichtig: Um die angegebene Kategorie nach
EN ISO 13849 zu erreichen, müssen bei einzelnen
Geräten immer beide Sicherheitsausgänge ausgewertet werden.
Beachten Sie das Anschlussbeispiel im Systemhandbuch.
Kontrolle und Wartung
Gefahr! Verlust der Sicherheitsfunktion durch
Schäden am System. Bei Beschädigung muss die
betreffende Komponente vollständig ausgetauscht
werden. Der Austausch von Einzelteilen einer
Komponente (z. B. Teile des Auswertegeräts) ist
unzulässig.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind regelmäßig folgende Kontrollen
erforderlich:
Prüfen der Schaltfunktion
Prüfen der sicheren Befestigung der Geräte und
der Anschlüsse
Prüfen auf Verschmutzungen (z. B. der Lüftungs-
schlitze am Gehäuse)
Prüfen Sie die sichere Funktion der Schutzeinrichtung insbesondere
nach jeder Inbetriebnahme
nach jedem Austausch einer CES-Komponente
nach längerer Stillstandszeit
Wartungsarbeiten sind nicht erforderlich. Reparaturen am Gerät dürfen nur durch den Hersteller
erfolgen.
Technische Daten (Auszug)
Parameter Wert
Betriebsspannung UBsiehe Typenschild des Geräts
Stromaufnahme siehe Typenschild des Geräts
Absicherung extern
(Betriebsspannung UB)
Absicherung extern
Sicherheitskreis
(U(+LA) / U(+LB))
Sicherheitsausgänge
LA / LB
Gesicherter
Abschaltabstand s
Zuverlässigkeitswerte nach EN ISO 13849-1
Ausführung CES-A-C5E-... CES-A-.5H-...
Kategorie 3 4
Performance Level (PL) PLe PLe
PFH
d
Gebrauchsdauer 20 Jahre 20 Jahre
1) Unter Anwendung des Grenzwertes aus EN ISO 13849-1:2008,
Abschnitt 4.5.2 (MTTFd = max. 100 Jahre) bescheinigt die BG
einen PFHd von max. 2,47 x 10-8.
0,25 ... 8 A
max. 400 mA mittelträge
2 Halbleiterausgänge,
p-schaltend, kurzschlusssicher,
Gebrauchskategorie
DC-13 24 V 400 mA
max. 58 mm
(Kombination mit Betätiger CES-
ar
A-BPA, andere Kombinationen
siehe Systemhandbuch)
4,29 x 10-8 / h 3,7 x 10-9 / h
1)
Betriebsanleitung Sicherheitssystem CES-A-.5
+24V DC
-F1
GND
Power Su pply
Safety - PLC wit h static /
dynam ic signals
O1 Pu lsed outpu t
O2 Pu lsed Outp ut
I1 Inp ut
I2 Inp ut
I4 Inp ut
I5 Inp ut
I3 Inp ut
I6 Inp ut
A1
+LA
LA
+LB
LB
0V
+UB
Read head
2
1
4
5
EUCHNER
CES-A -S5H-01
09064 0
D311D210D19D0
8
6
-F2
3
+24V DC
-F1
GND
Power Suppl y
Safet y - PLC with static /
dyna mic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
A1
+LA
LA
+LB
LB
-LAB
0V
+UB
OUT
Read head
6
3
8
4
EUCHNER
CES- A-C5E-0 1
0777 50
7
1
GND
+24V DC
-F2
2
5

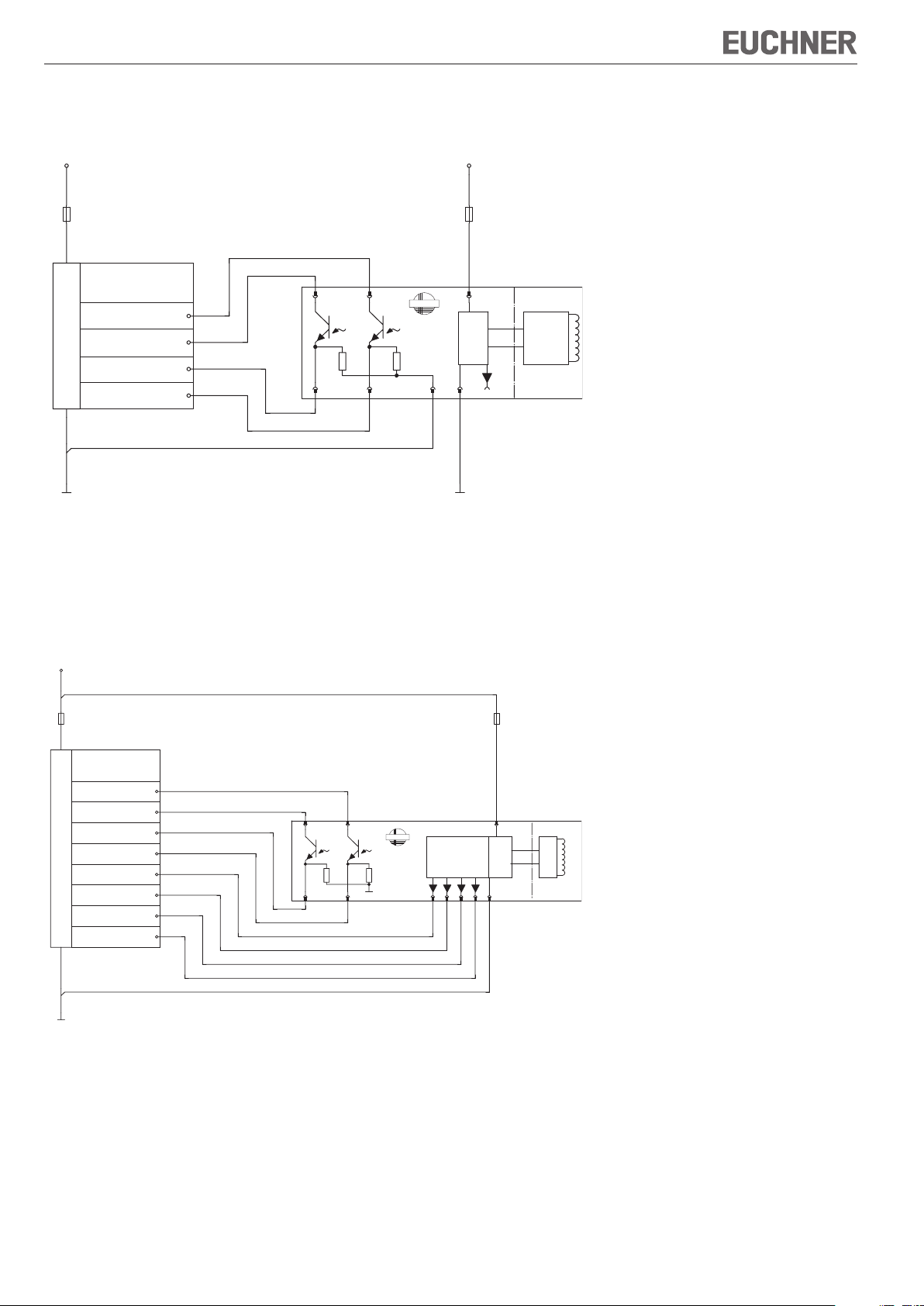

Anschlussbeispiele
CES-A-C5 / CES-A-W5
CES-A-S5
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 109084-02-03/10 (Originalbetriebsanleitung)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Operating Instructions Safety System CES-A-.5
Correct Use
The Coded Electronic Safety switches series CES
are safety devices for monitoring movable safety
guards.
In combination with a separating safety guard, this
safety component prevents dangerous machine
movements from being performed for as long as the
safety guard is open. A stop command is triggered
if the safety guard is opened during the dangerous
machine function.
Before safety switches are used, a risk assessment must be performed on the machine, e.g., in
accordance with:
EN ISO 13489-1, Safety of machinery. Safety re-
lated parts of control systems. General principles
for design
EN ISO 14121, Safety of machinery. Risk assess-
ment. Principles
IEC 62061, Safety of machinery – Functional
safety of safety-related electrical, electronic and
programmable electronic control systems.
Correct use includes compliance with the relevant
requirements for installation and operation, for
example
EN ISO 13489-1, Safety of machinery. Safety re-
lated parts of control systems. General principles
for design
EN 1088, Safety of machinery. Interlocking
devices associated with guards. Principles for
design and selection
EN 60204-1, Safety of machinery. Electrical equip-
ment of machines. General requirements
EN 60947-5-3, Specification for low-voltage switch-
gear and controlgear. Control circuit devices and
switching elements. Requirements for proximity
devices with defined behaviour under fault conditions (PDF)
In general, the following applies for devices with
ATEX rating:
EN 60079-0, Electrical apparatus for potentially
explosive atmospheres
EN 60079-15, Electrical apparatus for explosive
gas atmospheres -- Part 15: Type of protection
"n"
EN 61241-0, Electrical apparatus for use in the
presence of combustible dust
EN 61241-1, Electrical apparatus for use in the
presence of combustible dust -- Part 1: Protection
by enclosures "tD"
The safety switch must be used only in conjunction
with the designated actuators from EUCHNER. On
the use of different actuators, EUCHNER provides
no warranty for safe function.
Devices with ATEX rating may only be operated
with actuators that also have an ATEX rating for
the same zone.
Important: The user is responsible for the integration of the device in a safe overall system. For this
purpose, the overall system must be validated, e.g.
in accordance with EN ISO 13849-2.
If a product data sheet is included with the product,
the information on the data sheet applies in case of
discrepancies with the operating instructions.
Exclusion of Liability and Warranty
In case of failure to comply with the conditions for
correct use stated above, or if the safety instructions are not followed, or if any servicing is not
performed as required, liability will be excluded and
the warranty void.
General Safety Instructions
The device is only allowed to be installed and placed
in operation by authorized personnel
who are familiar with the correct handling of safety
components,
who are familiar with the applicable regulations
on health and safety
and who have read and understood the operating
instructions and the system manual.
The safety function of the system while the machine
is in operation can no longer be ensured if the
device is connected incorrectly or used incorrectly.
Fatal injuries may result.
Prior to use, read the operating instructions and
the system manual on the CD-ROM supplied, and
keep these in a safe place.
Ensure the operating instructions and the system
manual are always available during mounting, setup
and servicing.
EUCHNER cannot provide any warranty in relation
to the readability of the CD for the storage period
required. For this reason you should archive a
printed copy of the system manual. If you should
lose the operating instructions or the system
manual, you can download these documents from
www.EUCHNER.de.
System manual on CD-ROM
Each device is supplied with a system manual on
CD-ROM; this manual contains detailed information on the overall system. The following system
requirements must be met to be able to open or
print the manual:
PC with PDF Reader installed
CD-ROM drive
Opening and printing the documents
Important: the autoplay function for the drive must
be enabled (see operating system help) and you
will need a PDF Reader that can open PDF files
from version 4.
Insert CD
1.
Selection table is opened in the browser
Click the related document for your system
2.
The document is opened and can be printed
Mounting, setup and troubleshooting
For detailed instructions on mounting, setup
and troubleshooting, please refer to the system
manual.
Electrical Connection
For detailed information on the electrical connection,
please refer to the system manual.
Important: To achieve the stated category according to EN ISO 13849, both safety outputs must
always be evaluated with individual devices.
Take note of the connection example in the system
manual.
Inspection and Service
Danger: Loss of the safety function because of
damage to the system. In case of damage, the
related component must be replaced completely.
Replacement of individual parts of a component (e.
g. parts of the evaluation unit) is not permitted.
Regular inspection of the following is necessary to
ensure trouble-free long-term operation:
Check the switching function
Check the secure fastening of the devices and
the connections
Check for soiling (e.g. the ventilation slots on the
housing)
Check the safe function of the safety guard particularly
after any setup work
after the replacement of a CES component
after an extended period without use
No servicing is required. Repairs to the device are
only allowed to be made by the manufacturer.
Technical data (extract)
Parameter Value
Operating voltage UBsee rating plate of the device
Current consumption see rating plate of the device
External fuse
(Operating voltage UB)
External fuse
Safety circuit
(U(+LA) / U(+LB))
Safety outputs
LA / LB
Assured switch-off
distance s
Reliability figures according to EN ISO 13849-1
1) Applying the limit value from EN ISO 13849-1:2008, section
4.5.2 (MTTFd = max. 100 years), BG certifies a PFHd of max.
2.47 x 10-8.
ar
Version
Category 3 4
Performance Level (PL) PLe PLe
PFH
d
Mission time 20 years 20 years
0.25 ... 8 A
max. 400 mA medium slowblow
2 semiconductor outputs,
p-switching, short circuit-proof,
Utilization category
DC-13 24 V 400 mA
max. 2.28 in
(Combination with actuator
CES-A-BPA, other combinations:
see System manual)
CES-A-C5E-... CES-A-.5H-...
4.29 x 10-8 / h 3.7 x 10-9 / h
1)
Operating Instructions Safety System CES-A-.5
+24V DC
-F1
GND
Power Su pply
Safety - PLC wit h static /
dynam ic signals
O1 Pu lsed outpu t
O2 Pu lsed Outp ut
I1 Inp ut
I2 Inp ut
I4 Inp ut
I5 Inp ut
I3 Inp ut
I6 Inp ut
A1
+LA
LA
+LB
LB
0V
+UB
Read head
2
1
4
5
EUCHNER
CES-A -S5H-01
09064 0
D311D210D19D0
8
6
-F2
3
+24V DC
-F1
GND
Power Suppl y
Safet y - PLC with static /
dyna mic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
A1
+LA
LA
+LB
LB
-LAB
0V
+UB
OUT
Read head
6
3
8
4
EUCHNER
CES- A-C5E-0 1
0777 50
7
1
GND
+24V DC
-F2
2
5
Connection examples
CES-A-C5 /CES-A-W5
CES-A-S5
Subject to technical modifications; no responsibility is accepted for the accuracy of this information. © EUCHNER GmbH + Co. KG 109084-02-03/10 (translation of the original operating instructions)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Mode d'emploi du système de sécurité CES-A-.5
Utilisation conforme
Les interrupteurs de sécurité électroniques codés
de la série CES sont des dispositifs de sécurité pour
la surveillance des protecteurs mobiles.
Utilisé avec un protecteur, ce composant de sécurité
interdit tout mouvement dangereux de la machine
tant que le protecteur est ouvert. Un ordre d’arrêt
est émis en cas d’ouverture du protecteur pendant
le fonctionnement dangereux de la machine.
Avant d'utiliser des interrupteurs de sécurité, il est
nécessaire d'effectuer une analyse d'appréciation
du risque sur la machine, par ex. selon
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité ;
EN ISO 14121, Sécurité des machines, apprécia-
tion du risque
IEC 62061, Sécurité des machines – Sécurité fonc-
tionnelle des systèmes de commande électriques,
électroniques et électroniques programmables
relatifs à la sécurité.
Pour une utilisation conforme, les instructions applicables au montage et à la mise en service doivent
être respectées, par exemple
EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité ;
EN 1088, Dispositifs de verrouillage associés à
des protecteurs ;
EN 60204-1, Équipements électriques des
machines
EN 60947-5-3, Prescriptions en matière de détec-
teurs de proximité avec comportement défini en
cas d'erreur
Est également valable pour les appareils avec la
certification ATEX :
EN 60079-0, Matériel électrique pour atmosphères
explosives gazeuses.
EN 60079-15, Matériel électrique pour atmosphè-
res explosives gazeuses, partie 15 : protection
« n »
EN 61241-0, Matériels électriques dans un environ-
nement contenant des poussières inflammables
EN 61241-1, Matériel électrique dans un environ-
nement contenant des poussières inflammables,
partie 1 : protection par boîtier « tD »
L’interrupteur de sécurité ne peut être utilisé qu'en
liaison avec les actionneurs prévus à cet effet par
EUCHNER. En cas d’utilisation d'autres actionneurs,
EUCHNER ne saurait être tenu pour responsable de
la sécurité du fonctionnement.
Les appareils avec la certification ATEX ne peuvent
être utilisés qu’avec les actionneurs possédant également une certification ATEX pour la même zone.
Important : l'utilisateur est responsable de l'intégration de l'appareil dans un système global sécurisé.
Ce dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
Si le produit est accompagné d'une fiche technique,
les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d'emploi.
Clause de non responsabilité et garantie
Tout manquement aux instructions d'utilisation mentionnées ci-dessous, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Consignes générales de sécurité
Cet appareil doit uniquement être installé et utilisé
par un personnel agréé,
lequel est familier avec la manipulation des élé-
ments de sécurité,
mais également avec les consignes en vigueur
relatives à la sécurité au travail et à la prévention
des accidents
et lequel enfin a pris connaissance et assimilé
le mode d’emploi et le manuel d’utilisation de
l’appareil.
En cas de raccordement ou d’utilisation non
conforme, la fonction de sécurité de l'appareil
peut ne plus être assurée lorsque la machine est
lancée. Une telle situation risque de provoquer des
accidents pouvant s’avérer mortels.
Avant toute mise en service, lisez attentivement
et respectez scrupuleusement le mode d’emploi
ainsi que le manuel d’utilisation figurant sur le
CD-ROM fourni avec l’appareil et conservez-les
précieusement.
Assurez-vous que le mode d’emploi et le manuel
d’utilisation de l’appareil soient toujours accessibles
lors des opérations de montage, de mise en service
et d'entretien.
EUCHNER ne fournit aucune garantie quant à la
qualité de lecture du CD tout au long de sa durée de
conservation nécessaire. C'est pourquoi nous vous
conseillons de conserver un exemplaire papier du
manuel par sécurité. Néanmoins, en cas de perte
du mode d’emploi ou du manuel d'utilisation, vous
pouvez télécharger ces documents sur le site www.
EUCHNER.de.
Manuel d'utilisation de l'appareil sur
CD-ROM
Chaque appareil est livré avec un CD-ROM contenant le manuel d'utilisation de l'appareil qui fournit
des informations détaillées sur le système global.
Pour pouvoir afficher ou imprimer le manuel, vous
devez disposer de l'équipement informatique cidessous :
un ordinateur équipé de l’application PDF-Reader
un lecteur de CD-ROM
Affichage et impression des documents
Important : avant de lire le CD-ROM, vérifiez que
la fonction de démarrage automatique du lecteur
est activée (se reporter à l'aide du système d’exploitation) et que vous possédez un PDF-Reader
permettant d’ouvrir des documents au format PDF
à partir de la version 4.
Insérer le CD
1.
Le tableau de sélection s’affiche dans le na-
vigateur
Cliquer sur le document correspondant à votre
2.
système
Le document s’affiche et peut ainsi être im-
primé
Montage, mise en service et dépannage
Le manuel d'utilisation contient des informations
précises sur le montage, la mise en service et le
dépannage.
Raccordement électrique
Le manuel d’utilisation contient des informations
précises sur le raccordement électrique.
Important : les deux sorties de sécurité doivent
toujours être analysées sur les différents appareils
afin de respecter la catégorie EN ISO 13849
indiquée.
Tenez compte de l’exemple de raccordement
figurant dans le manuel d’utilisation.
Contrôle et entretien
Danger ! Risque de défaillance de la fonction de
sécurité en cas d'endommagement du système.
En cas d'endommagement d’un composant, celui-ci
doit être remplacé intégralement. Le remplacement
des pièces sur un composant (par ex. des pièces
de l’analyseur) est interdit.
Pour garantir un fonctionnement irréprochable et durable, il convient toutefois de vérifier régulièrement
les points suivants :
fonction de commutation
fixation et raccordements des appareils
état de propreté (ex. : fentes d’aération du
boîtier)
Vérifiez la sécurité du fonctionnement des protecteurs en particulier
après chaque mise en service ;
après chaque remplacement de composants
CES ;
après une période d’arrêt prolongée
Aucun entretien n'est nécessaire. Toute réparation
doit être effectuée par le fabricant de l’appareil.
Caractéristiques techniques (extrait)
Paramètre Valeur
Tension de service UBvoir la plaque signalétique de
Consommation électrique
Fusible externe
(tension de service UB)
Fusible externe
Circuit de sécurité
(U(+LA) / U(+LB))
Sorties de sécurité
LA / LB
Distance de déconnexion assurée S
Valeurs de fiabilité selon EN ISO 13849-1
Version CES-A-C5E-... CES-A-.5H-...
Catégorie 3 4
Performance Level (PL) PLe PLe
PFH
d
Durée d’utilisation 20 ans 20 ans
1) En utilisant la valeur limite de la norme EN ISO 13849-1:2008,
paragraphe 4.5.2 (MTTFd = 100 ans maxi.), l’organisme professionnel (BG) certifie un PFHd de 2,47 x 10-8 maxi.
l’appareil
voir la plaque signalétique de
l’appareil
0,25 ... 8 A
maxi. 400 mA à action semiretardée
2 sorties à semi-conducteurs,
PNP, protégées contre les
courts-circuits
Catégorie d'emploi
DC-13 24 V 400 mA
max. 58 mm
(en combinaison avec l'action-
ar
neur CES-A-BPA, pour les autres
combinaisons possibles, voir le
manuel d’utilisation)
4,29 x 10-8 / h 3,7 x 10-9 / h
1)
Mode d'emploi du système de sécurité CES-A-.5
+24V DC
-F1
GND
Power Su pply
Safety - PLC wit h static /
dynam ic signals
O1 Pu lsed outpu t
O2 Pu lsed Outp ut
I1 Inp ut
I2 Inp ut
I4 Inp ut
I5 Inp ut
I3 Inp ut
I6 Inp ut
A1
+LA
LA
+LB
LB
0V
+UB
Read head
2
1
4
5
EUCHNER
CES-A -S5H-01
09064 0
D311D210D19D0
8
6
-F2
3
+24V DC
-F1
GND
Power Suppl y
Safet y - PLC with static /
dyna mic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
A1
+LA
LA
+LB
LB
-LAB
0V
+UB
OUT
Read head
6
3
8
4
EUCHNER
CES- A-C5E-0 1
0777 50
7
1
GND
+24V DC
-F2
2
5
Exemples de raccordement
CES-A-C5 /CES-A-W5
CES-A-S5
Sous réserve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 109084-02-03/10 (trad. mode d'emploi d'origine)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tél. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Istruzioni di impiego del sistema di sicurezza CES-A-.5
Impiego conforme alla destinazione
d'uso
I Finecorsa di sicurezza Elettronici Codificati della
serie CES sono dispositivi di sicurezza tecnica per
il controllo di ripari mobili di protezione.
In combinazione con un riparo, questo componente
di sicurezza impedisce i movimenti pericolosi della
macchina quando il riparo è aperto. Se, durante
una funzione pericolosa della macchina, il riparo
di protezione viene aperto si genera un ordine di
arresto.
Prima di impiegare i finecorsa di sicurezza, la macchina deve essere stata oggetto di una valutazione
del rischio, ad es. conformemente alle norme:
EN ISO 13849-1, Parti dei sistemi di comando
legate alla sicurezza.
EN ISO 14121, Sicurezza del macchinario, Valu-
tazione del rischio
IEC 62061, Sicurezza del macchinario – Sicurezza
funzionale dei sistemi di comando e controllo
elettrici, elettronici ed elettronici programmabili
correlati alla sicurezza.
L'impiego conforme alla destinazione d'uso implica
il rispetto delle vigenti norme relative all'installazione
e all'esercizio, ad esempio
EN ISO 13849-1, Parti dei sistemi di comando
legate alla sicurezza.
EN 1088, Dispositivi di interblocco associati ai
ripari
EN 60204-1, Equipaggiamento elettrico delle
macchine
EN 60947-5-3, Prescrizioni per dispositivi di pros-
simità con comportamento definito in condizioni
di guasto
Inoltre per gli apparecchi con omologazione ATEX
vale:
EN 60079-0 Costruzioni elettriche per atmosfere
esplosive per la presenza di gas
EN 60079-15, Costruzioni elettriche per atmosfere
esplosive per la presenza di gas, parte 15: modo
di protezione "n"
EN 61241-0, Costruzioni elettriche destinate
ad essere utilizzate in presenza di polveri combustibili
EN 61241-1, Costruzioni elettriche destinate ad
essere utilizzate in presenza di polveri combustibili,
parte 1: Protezione mediante custodie "tD"
Il finecorsa di sicurezza deve essere usato solo in
combinazione con i relativi azionatori EUCHNER. In
caso di utilizzo di altri azionatori, EUCHNER non assume alcuna garanzia per il funzionamento sicuro.
Gli apparecchi con omologazione ATEX possono
funzionare solo con azionatori provvisti anch'essi di
omologazione ATEX per la stessa zona.
Importante: l'utente è responsabile per l'integrazione del dispositivo in un sistema generale sicuro.
A questo scopo, il sistema generale deve essere
validato p. es. secondo la EN ISO 13849-2.
Se al prodotto è allegata una scheda tecnica, valgono le indicazioni della stessa, qualora fossero diverse da quanto riportato nelle istruzioni di impiego.
Esclusione di responsabilità e garanzia
In caso di non osservanza delle condizioni sopra
citate per l'impiego conforme alla destinazione
d'uso o delle avvertenze di sicurezza o in caso di
esecuzione impropria di eventuali interventi di manutenzione, si esclude qualsiasi tipo di responsabilità
e la garanzia decade.
Avvertenze di sicurezza generali
L'unità deve essere installata e messa in funzione
esclusivamente da personale specializzato e
autorizzato,
in possesso delle conoscenze necessarie per l'uti-
lizzo a regola d'arte di componenti di sicurezza,
a conoscenza delle norme in vigore relative alla
sicurezza sul lavoro e alla prevenzione degli
infortuni,
e che abbia letto e compreso le istruzioni di
impiego e il manuale del sistema.
Collegamenti errati o un impiego non conforme
alla destinazione d'uso possono compromettere la
funzione di sicurezza del sistema durante l'utilizzo
della macchina e causare lesioni anche mortali.
Prima dell'uso leggere le istruzioni di impiego e il
manuale del sistema presenti sul CD-ROM allegato,
e conservarli in modo appropriato.
Accertarsi che le istruzioni di impiego ed il manuale
del sistema siano disponibili in ogni momento
durante lavori di installazione, messa in servizio e
manutenzione.
EUCHNER non assume alcuna garanzia sulla
leggibilità del CD per il periodo di conservazione
richiesto. Per questo motivo conservare anche una
copia cartacea del manuale del sistema. In caso
di perdita delle istruzioni di impiego o del manuale
del sistema, è possibile scaricare tali documenti
dal sito www.EUCHNER.de.
Manuale del sistema su CD-ROM
Ogni dispositivo è fornito con un manuale del sistema
su CD-ROM, che contiene informazioni dettagliate
sull'intero sistema. Per poter visualizzare o stampare
il manuale, devono essere soddisfatti i seguenti
requisiti di sistema:
PC con un lettore di file PDF installato
Unità CD-ROM
Visualizzazione e stampa dei documenti
Importante: deve essere attiva la funzione di autostart dell'unità (vedere la guida del sistema operativo), ed è necessario inoltre un lettore di file PDF
capace di aprire file a partire dalla versione 4.
Inserire il CD
1.
Nel browser viene visualizzata la tabella di
selezione.
Fare clic sul documento relativo al sistema
2.
utilizzato.
Viene visualizzato il documento, ed è possibile
stamparlo
Installazione, messa in servizio e risoluzione di problemi
Per informazioni dettagliate circa l'installazione,
la messa in servizio e la risoluzione di problemi si
rimanda al manuale del sistema su CD-ROM.
Collegamento elettrico
Per informazioni dettagliate sul collegamento elettrico si rimanda al manuale del sistema.
Importante: per raggiungere la categoria secondo
EN ISO 13849 indicata, nei dispositivi singoli devono essere analizzate sempre ambedue le uscite
di sicurezza.
Seguire l’esempio di collegamento riportato nel
manuale del sistema.
Controllo e manutenzione
Pericolo! Perdita della funzione di sicurezza in
caso di danni al sistema. In caso di danneggiamento è necessario sostituire completamente il
componente interessato. La sostituzione di parti
singole di un componente (ad es. della centralina)
non è consentita.
Per garantire un funzionamento corretto e durevole
si consiglia comunque di controllare regolarmente:
la funzione di commutazione;
il corretto fissaggio degli apparecchi e dei col-
legamenti;
l'eventuale presenza di sporco (ad es. sulla feritoia
di ventilazione della custodia).
Verificare il funzionamento sicuro del riparo di protezione in particolare
dopo ogni messa in servizio;
dopo la sostituzione di uno dei componenti CES
dopo periodi di inutilizzo prolungati.
Non sono necessari interventi di manutenzione.
Interventi di riparazione sull'unità devono essere
effettuati solo da parte del produttore.
Dati tecnici (estratto)
Parametro Valore
Tensione di esercizio
U
B
Assorbimento di
corrente
Protezione esterna
(tensione di esercizio
UB)
Protezione esterna
Circuito di sicurezza
(U(+LA) / U(+LB))
Uscite di sicurezza
LA / LB
Distanza sicura di
disinserzione s
Valori di affidabilità secondo EN ISO 13849-1
Versione CES-A-C5E-... CES-A-.5H-...
Categoria 3 4
Performance Level (PL) PLe PLe
PFH
d
Durata di utilizzo 20 anni 20 anni
1) Applicando il valore limite di cui al punto 4.5.2 della
EN ISO 13849-1:2008 (MTTF
PFHd di max. 2,47 x 10-8.
vedi targhetta di identificazione
vedi targhetta di identificazione
0,25 ... 8 A
max. 400 mA ritardato
2 uscite a semiconduttori,
PNP, a prova di cortocircuito,
categoria d'impiego
DC-13 24 V 400 mA
max. 58 mm
(combinazione con azionatore
ar
CES-A-BPA, per altre combinazioni vedi manuale del sistema)
4,29 x 10-8 / h 3,7 x 10-9 / h
= max. 100 anni) il BG certifica un
d
1)
Istruzioni di impiego del sistema di sicurezza CES-A-.5
+24V DC
-F1
GND
Power Su pply
Safety - PLC wit h static /
dynam ic signals
O1 Pu lsed outpu t
O2 Pu lsed Outp ut
I1 Inp ut
I2 Inp ut
I4 Inp ut
I5 Inp ut
I3 Inp ut
I6 Inp ut
A1
+LA
LA
+LB
LB
0V
+UB
Read head
2
1
4
5
EUCHNER
CES-A -S5H-01
09064 0
D311D210D19D0
8
6
-F2
3
+24V DC
-F1
GND
Power Suppl y
Safet y - PLC with static /
dyna mic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
A1
+LA
LA
+LB
LB
-LAB
0V
+UB
OUT
Read head
6
3
8
4
EUCHNER
CES- A-C5E-0 1
0777 50
7
1
GND
+24V DC
-F2
2
5
Esempi di collegamento
CES-A-C5 /CES-A-W5
CES-A-S5
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 109084-02-03/10 (Traduzione delle istruzioni di impiego originali)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Manual de instrucciones del sistema de seguridad CES-A-.5
Utilización correcta
Los interruptores de seguridad electrónicos codificados de la serie CES (Codierte Elektronische
Sicherheitsschalter) son dispositivos de seguridad
para controlar resguardos de seguridad separadores móviles.
En combinación con un resguardo de seguridad
separador, este componente de seguridad evita
que la máquina ejecute movimientos peligrosos
mientras el resguardo de seguridad esté abierto.
Si el resguardo de seguridad se abre durante el
funcionamiento peligroso de la máquina, se emite
una orden de parada.
Antes de utilizar los interruptores de seguridad es
preciso realizar una evaluación de riesgos en la
máquina, por ejemplo conforme a:
EN ISO 13849-1, partes de los sistemas de control
relativas a la seguridad;
EN ISO 14121, seguridad de las máquinas, eva
luación de riesgos;
IEC 62061, seguridad de las máquinas; seguridad
funcional de sistemas de mando eléctricos, electrónicos y programables.
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
por ejemplo:
EN ISO 13849-1, partes de los sistemas de control
relativas a la seguridad;
EN 1088, dispositivos de enclavamiento en com-
binación con resguardos de seguridad móviles;
principios para el diseño y selección;
EN 60204-1, equipamiento eléctrico de máqui-
nas;
EN 60947-5-3, requisitos para los detectores de
proximidad con comportamiento definido en caso
de fallo.
Para los dispositivos con indicación ATEX, además,
debe tenerse en cuenta:
EN 60079-0, material eléctrico para atmósferas
de gas explosivas;
EN 60079-15, material eléctrico para atmósferas
de gas explosivas, parte 15: tipo de protección
"n";
EN 61241-0, material eléctrico para áreas con
polvo inflamable;
EN 61241-1, material eléctrico para áreas con
polvo inflamable, parte 1: protección mediante
carcasa "tD".
El interruptor de seguridad debe utilizarse siempre en
combinación con los actuadores de EUCHNER previstos. EUCHNER no puede garantizar un funcionamiento
seguro si se utilizan otros actuadores.
Los dispositivos con indicación ATEX sólo se pueden
utilizar en combinación con actuadores que también
dispongan de indicación ATEX.
Importante: el usuario es el único responsable
de la integración del dispositivo en un sistema
global seguro. Para ello, el sistema completo
debe validarse, por ejemplo, conforme a la norma
EN ISO 13849-2.
Si el producto va acompañado de una ficha de datos,
tendrá prioridad la información contenida en dicha
hoja en caso de divergencias respecto al manual
de instrucciones.
Responsabilidad y garantía
Se declinará toda responsabilidad y quedará anulada
la garantía en caso de que no se observen las indicaciones de utilización correctas o si no se tienen
en cuenta las indicaciones de seguridad, así como
también en caso de no realizar los eventuales trabajos de mantenimiento de la forma especificada.
Indicaciones de seguridad generales
El dispositivo debe ser instalado y puesto en
marcha únicamente por personal cualificado
autorizado:
que esté familiarizado con el manejo reglamen-
tario de componentes de seguridad;
que esté familiarizado con las disposiciones
vigentes en materia de seguridad en el trabajo y
prevención de accidentes;
y que haya leído y entendido el manual de instruc-
ciones y el manual del sistema.
En caso de conexión incorrecta o si se hace un
uso no reglamentario, dejará de estar garantizada
la función de seguridad del sistema durante el funcionamiento de la máquina. Esto podría conducir
a lesiones mortales.
Antes de la utilización, lea el manual de instrucciones y el manual del sistema incluidos en el CD-ROM
suministrado y guárdelo en un lugar seguro.
Asegúrese de que el manual de instrucciones y
el manual del sistema estén siempre disponibles
durante los trabajos de montaje, puesta en marcha
y mantenimiento.
EUCHNER no garantiza la legibilidad del CD transcurrido el periodo de conservación requerido. Por
este motivo le sugerimos que guarde una copia
impresa del manual del sistema. En caso de pérdida del manual de instrucciones o del manual del
sistema, podrá descargarse estos documentos en
www.EUCHNER.de.
Manual del sistema en CD-ROM
Todos los aparatos se suministran con un manual
en CD-ROM que contiene la información detallada
de todo el sistema. El sistema debe cumplir las
siguientes condiciones para que pueda visualizarse
o imprimirse el manual:
PC con un lector de PDF instalado
Unidad de CD-ROM
Visualización e impresión de los docu-
mentos
Importante: la función de inicio automático de la unidad debe estar activada (véase la ayuda del sistema
operativo) y se necesita un lector de PDF que pueda
abrir los archivos PDF a partir de la versión 4.
Introduzca el CD.
1.
En el explorador se muestra la tabla de se-
lección.
Haga clic en el documento correspondiente a
2.
su sistema.
Se muestra el documento y podrá imprimirse.
Montaje, puesta en marcha y reparación
de averías
Encontrará indicaciones precisas de montaje,
puesta en marcha y reparación de averías en el
manual del sistema.
Conexión eléctrica
Para obtener información precisa sobre la conexión
eléctrica, consulte el manual del sistema.
Importante: para alcanzar la categoría indicada
según EN ISO 13849, deben evaluarse siempre
las dos salidas de seguridad en cada uno de los
aparatos.
Observe el ejemplo de conexión del manual del
sistema.
Controles y mantenimiento
¡Peligro! Pérdida de la función de seguridad debido
a daños en el sistema. En caso de producirse daños
deberán sustituirse por completo los componentes
correspondientes. No está permitida la sustitución
de piezas sueltas de un componente (por ejemplo,
piezas de la unidad de evaluación).
Para garantizar un funcionamiento correcto y duradero es preciso realizar los siguientes controles
periódicos:
comprobación de la función de conmutación;
comprobación de la fijación correcta de los dispo-
sitivos y conexiones;
comprobación de posible suciedad (por ejemplo en
las ranuras de ventilación de la carcasa).
Compruebe si el resguardo de seguridad funciona correctamente sobre todo en los siguientes
casos:
después de cada puesta en marcha;
siempre que se sustituya un componente CES;
tras un largo periodo de inactividad.
No se requieren trabajos de mantenimiento. Las
reparaciones del dispositivo deben ser llevadas a
cabo únicamente por el fabricante.
Ficha técnica (extracto)
Parámetro Valor
Tensión de servicio UBVéase la placa de característi-
Consumo de corriente Véase la placa de característi-
Fusible externo
(tensión de servicio UB)
Fusible externo
circuito de seguridad
(U(+LA)/U(+LB))
Salidas de seguridad
LA/LB
Distancia de desactivación segura s
Valores de fiabilidad según EN ISO 13849-1
Modelo CES-A-C5E-... CES-A-.5H-...
Categoría 3 4
Nivel de rendimiento
(PL)
PFH
Tiempo de servicio 20 años 20 años
1)
Aplicando el valor límite de EN ISO 13849-1:2008, apartado 4.5.2
(MTTFd = máx. 100 años), el BG presenta un valor PFHd de máx.
2,47 x 10-8.
ar
d
cas del aparato
cas del aparato
0,25 ... 8 A
Máx. 400 mA semirretardado
2 salidas de semiconductor,
conmutación p, protección
contra cortocircuitos
Categoría de uso
CC-13 24 V 400 mA
Máx. 58 mm
(en combinación con el actuador CES-A-BPA; véanse otras
combinaciones en el manual del
sistema)
PLe PLe
4,29 x 10-8 / h 3,7 x 10-9 / h
1)
Manual de instrucciones del sistema de seguridad CES-A-.5
+24V DC
-F1
GND
Power Su pply
Safety - PLC wit h static /
dynam ic signals
O1 Pu lsed outpu t
O2 Pu lsed Outp ut
I1 Inp ut
I2 Inp ut
I4 Inp ut
I5 Inp ut
I3 Inp ut
I6 Inp ut
A1
+LA
LA
+LB
LB
0V
+UB
Read head
2
1
4
5
EUCHNER
CES-A -S5H-01
09064 0
D311D210D19D0
8
6
-F2
3
+24V DC
-F1
GND
Power Suppl y
Safet y - PLC with static /
dyna mic signals
O1 Pulsed output
O2 Pulsed output
I1 Input
I2 Input
A1
+LA
LA
+LB
LB
-LAB
0V
+UB
OUT
Read head
6
3
8
4
EUCHNER
CES- A-C5E-0 1
0777 50
7
1
GND
+24V DC
-F2
2
5
Ejemplos de conexión
CES-A-C5/CES-A-W5
CES-A-S5
Sujeto a modificaciones técnicas sin previo aviso. Todo error tipográfico, omisión o modificación nos exime de cualquier responsabilidad. © EUCHNER GmbH + Co. KG 109084-02-03/10 (traducción del manual de instrucciones original)
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de info@euchner.de
Loading...
