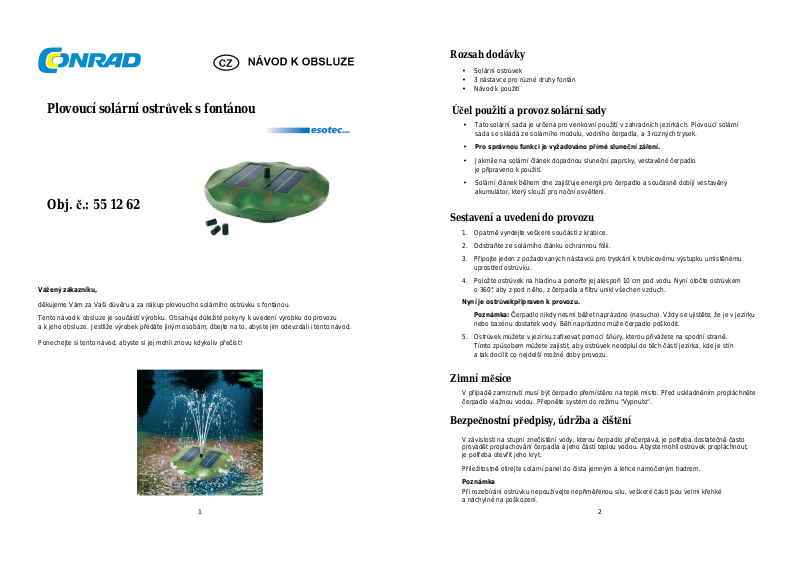

Esotec Seerose User guide [cs]

Plovoucí solární ostrůvek s fontánou

Obj. č.: 55 12 62

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup plovoucího solárního ostrůvku s fontánou.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Rozsah dodávky

• Solární ostrůvek

• 3 nástavce pro různé druhy fontán

• Návod k použití

Účel použití a provoz solární sady

• Tato solární sada je určena pro venkovní použití v zahradních jezírkách. Plovoucí solární
sada se skládá ze solárního modulu, vodního čerpadla, a 3 různých trysek.

• Pro správnou funkci je vyžadováno přímé sluneční záření.

• Jakmile na solární článek dopadnou sluneční paprsky, vestavěné čerpadlo

je připraveno k použití.

• Solární článek během dne zajišťuje energii pro čerpadlo a současně dobíjí vestavěný
akumulátor, který slouží pro noční osvětlení.

Sestavení a uvedení do provozu

1. Opatrně vyndejte veškeré součásti z krabice.

2. Odstraňte ze solárního článku ochrannou fólii.

3. Připojte jeden z požadovaných nástavců pro tryskání k trubicovému výstupku umístěnému
uprostřed ostrůvku.

4. Položte ostrůvek na hladinu a ponořte jej alespoň 10 cm pod vodu. Nyní otočte ostrůvkem
o 360°, aby z pod něho, z čerpadla a filtru unikl všechen vzduch.

Nyní je ostrůvekpřipraven k provozu.

Poznámka: Čerpadlo nikdy nesmí běžet naprázdno (nasucho). Vždy se ujistěte, že je v jezírku

nebo bazénu dostatek vody. Běh naprázdno může čerpadlo poškodit.

5. Ostrůvek můžete v jezírku zafixovat pomocí šňůry, kterou přivážete na spodní straně.
Tímto způsobem můžete zajistit, aby ostrůvek neodplul do těch částí jezírka, kde je stín
a tak docílit co nejdelší možné doby provozu.

Zimní měsíce

V případě zamrznutí musí být čerpadlo přemístěno na teplé místo. Před uskladněním propláchněte
čerpadlo vlažnou vodou. Přepněte systém do režimu “Vypnuto“.

Bezpečnostní předpisy, údržba a čištění

1

V závislosti na stupni znečistění vody, kterou čerpadlo přečerpává, je potřeba dostatečně často
provádět proplachování čerpadla a jeho částí teplou vodou. Abyste mohli ostrůvek propláchnout,
je potřeba otevřít jeho kryt.

Příležitostně otírejte solární panel do čista jemným a lehce namočeným hadrem.
Poznámka

Při rozebírání ostrůvku nepoužívejte nepřiměřenou sílu, veškeré části jsou velmi křehké
a náchylné na poškození.

2

1. Uchopte horní část a vyšroubujte filtr (pootočení do polohy „open“).

2. Odpojte čerpadlo od trubičky (obr. 2). Odpojte přívodní hadičku (obr. 3).

3. Odstraňte kryt z přední strany čerpadla (obr. 4).

4. Odklopte kryt prostoru s turbínkou čerpadla (obr. 5) za pomocí vhodného šroubováku.

5. Vytáhněte turbínku ven za pomocí jemných kleští (obr. 6).

6. Opatrně omyjte všechny části teplou vodou. Rovněž se ujistěte, že odvod čerpadla
neobsahuje žádné nečistoty.

7. Poté vše v opačném pořadí smontujte zpět.

Čerpadlo je opět připraveno k provozu

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do výrobku. Případné
opravy svěřte odbornému servisu. Nevystavujte tento výrobek vibracím a otřesům. Tento výrobek a jeho
příslušenství nejsou žádné dětské hračky a nepatří k do rukou malých dětí! Nenechávejte volně ležet
obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly děti
spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

Plovoucí ostrůvek nevyžaduje kromě pravidelného proplachování čistou vlažnou vodou žádnou údržbu.
K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky
na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit
povrch a pouzdro výrobku.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje
odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Napájení: Akupack 6,7 V DC
Max. výtlačná výška: cca 40 cm
Max. průtok: 160 l/h
Ochrana: IP 68

Čerpadlo je vhodné pouze pro čerpání vody.
Chraňte čerpadlo před mrazem!

V průběhu chladných měsíců je třeba čerpadlo vyjmout z vody a uskladnit na teplém místě.
Solární panel lze přes zimu ponechat venku.

Záruka

Na plovoucí solární ostrůvek poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!

© Copyright Conrad Electronic Česká republika, s. r. o. DO/5/2012
