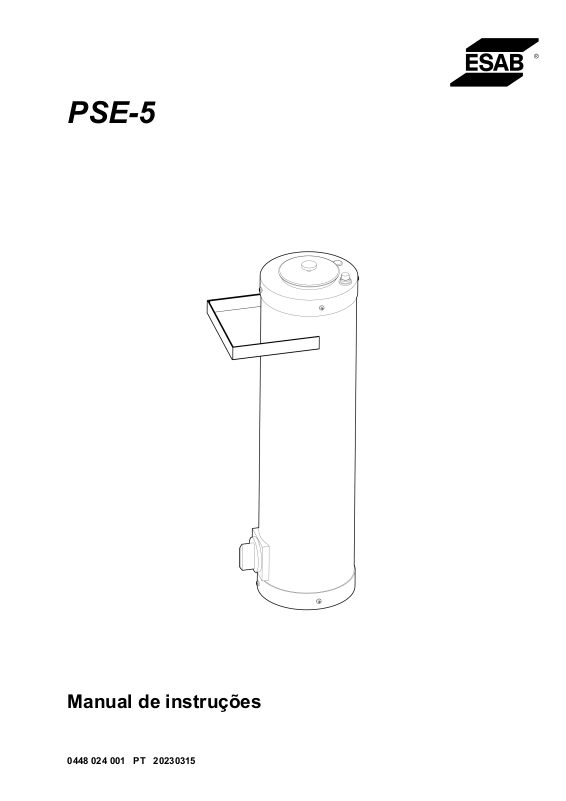

PSE-5
Manual de instruções
0448 024 001 PT 20230315
Page 2
Page 3
ÍNDICE
1 SEGURANÇA
1.1 Significado dos símbolos
1.2 Precauções de segurança
2 INTRODUÇÃO
.............................................................................................................................
...........................................................................................
..........................................................................................
............................................................................................................................
2.1 Utilização e finalidade da estufa
3 DADOS TÉCNICOS
4 INSTALAÇÃO
4.1 Funcionamento
NÚMEROS DE ENCOMENDA
DIAGRAMA DA CABLAGEM
....................................................................................................................
.............................................................................................................................
............................................................................................................
...............................................................................................................
................................................................................................................
ENCOMENDAR PEÇAS SOBRESSELENTES
................................................................................
.....................................................................................
4
4
4
4
4
5
5
5
5
7
8
0448 024 001
- 3 -
© ESAB AB 2023
Page 4
1 SEGURANÇA
1 SEGURANÇA
1.1 Significado dos símbolos
Conforme utilizados ao longo deste manual, significam que deve ter atenção e estar alerta!
PERIGO!
Indica perigos imediatos que, se não forem evitados, resultarão em ferimentos
pessoais graves ou fatais.
AVISO!
Indica potenciais perigos que poderão resultar em ferimentos pessoais ou fatais.
CUIDADO!
Indica perigos que poderão resultar em ferimentos pessoais menores.
AVISO!
Antes de utilizar, leia e compreenda o manual de instruções e
respeite todas as etiquetas, as práticas de segurança do
empregador e as fichas de dados de segurança (SDS).
1.2 Precauções de segurança
CHOQUE ELÉTRICO – Pode matar
• Não toque em peças elétricas ou em elétrodos com carga com a pele
desprotegida, com luvas molhadas ou roupas molhadas.
• Isole-se a si próprio da peça de trabalho e da terra.
• Certifique-se de que a sua posição de trabalho é segura.
PERIGO DE INCÊNDIO
• Não utilize se o cabo de alimentação estiver danificado ou se ocorrer
uma variação anómala da temperatura (não recomendada de acordo
com o manual/a ficha de informações) na estufa, pois tal pode provocar
um incêndio.
• Certifique-se de que não existem materiais inflamáveis por perto.
SUPERFÍCIE QUENTE - As peças podem queimar
• Não toque nas peças sem proteção nas mãos.
• Antes de manusear ou trabalhar com o equipamento, aguarde algum
tempo até este arrefecer.
• Utilize ferramentas adequadas e/ou luvas de soldadura isoladas para
evitar queimaduras quando manusear peças quentes.
2 INTRODUÇÃO
2.1 Utilização e finalidade da estufa
O modelo de estufa PSE-5 foi concebido para secar e armazenar elétrodos de soldadura revestidos à
temperatura predefinida pretendida para remover a humidade. A temperatura predefinida da estufa
garante a secagem correta, a remoção da humidade e o armazenamento. Esta estufa apenas deve
ser utilizada para a sua configuração e utilização recomendadas.
0448 024 001
- 4 -
© ESAB AB 2023
Page 5
4 INSTALAÇÃO
3 DADOS TÉCNICOS
PSE-5
Capacidade Até 5kg (11lbs)
Tensão 240V (1ph)
Frequência 50/60Hz
Saída 200W
Temperatura 130°C (266°F)
Dimensões exteriores (Ø/altura, cm) 14 x 50
Peso (sem elétrodos) 5kg (11lbs)
4 INSTALAÇÃO
NOTA!
Certifique-se de que a especificação técnica do produto corresponde à alimentação elétrica
da sua rede.
Verifique as informações relativas à tensão e à frequência e garanta que não existe qualquer
avaria que afete o funcionamento do produto.
4.1 Funcionamento
AVISO!
Quando a estufa não estiver a ser utilizada, remova a ficha do cabo de alimentação da
tomada de parede.
• Carregue os elétrodos de soldadura na bandeja extratora da estufa.
• Ligue a ficha do cabo de alimentação da estufa a uma tomada de alimentação,
conforme recomendado nas respetivas informações técnicas. Certifique-se de que a
tomada de alimentação corresponde ao tipo de ficha de alimentação da estufa.
• Quando a estufa é ligada, esta atingirá automaticamente a temperatura predefinida
de 130°C através do ciclo de ativação automática.
• A luz indicadora permanece acesa até a estufa atingir a temperatura predefinida.
• A luz indicadora apaga após a estufa atingir a respetiva temperatura.
NOTA!
Certifique-se de que remove os elétrodos de soldadura das respetivas embalagens antes de
os colocar na bandeja extratora da estufa.
ANEXO
NÚMEROS DE ENCOMENDA
Ordering number Denomination Type Notes
0700 011 145 Portable electrode storage PSE-5 Single phase
230VAC50/60Hz
0448 024 001
- 5 -
© ESAB AB 2023
Page 6
ANEXO
Poderá consultar a documentação técnica disponível na Internet em: www.esab.com
0448 024 001
- 6 -
© ESAB AB 2023
Page 7
ANEXO

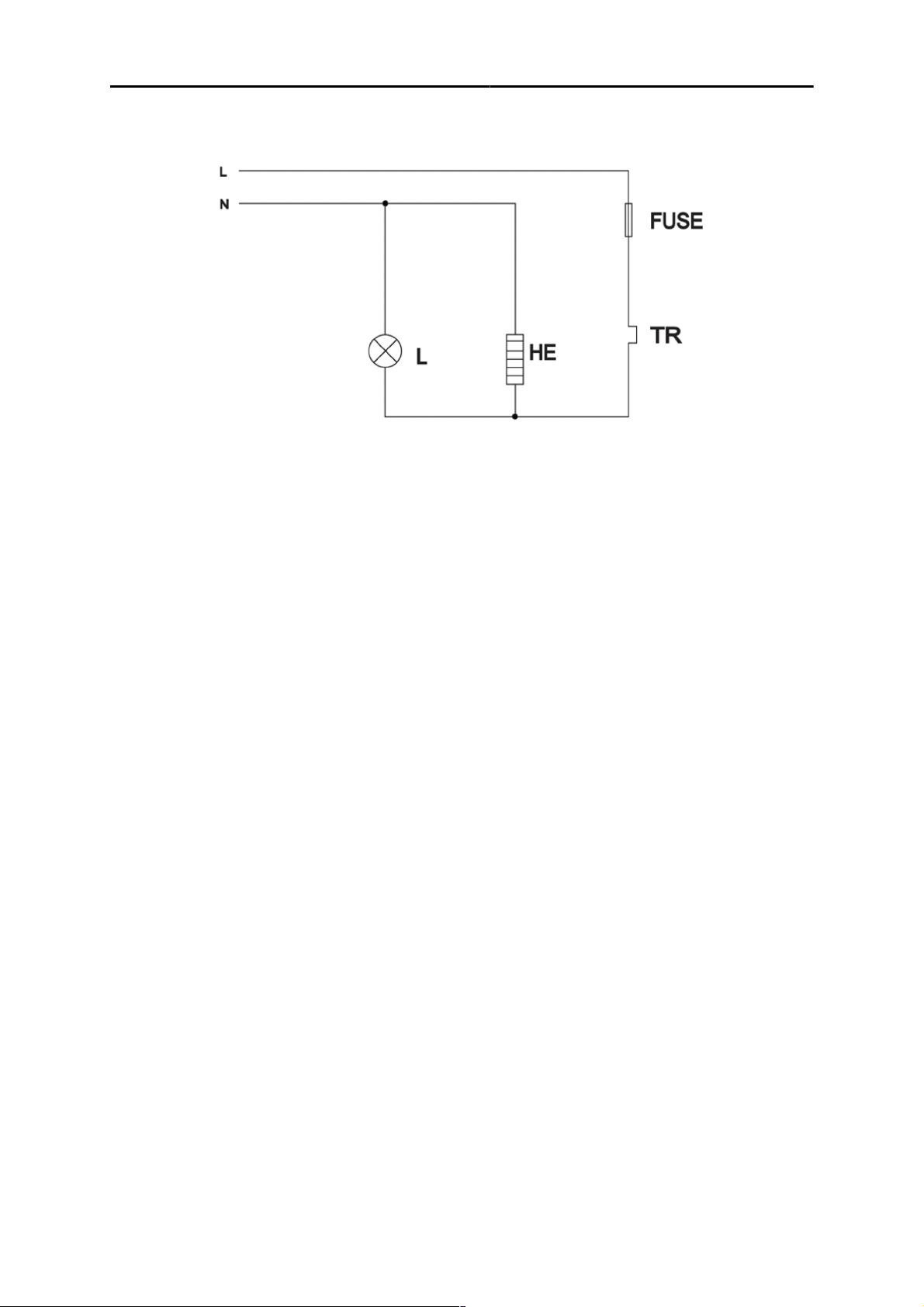

DIAGRAMA DA CABLAGEM
0448 024 001
- 7 -
© ESAB AB 2023
Page 8
ANEXO

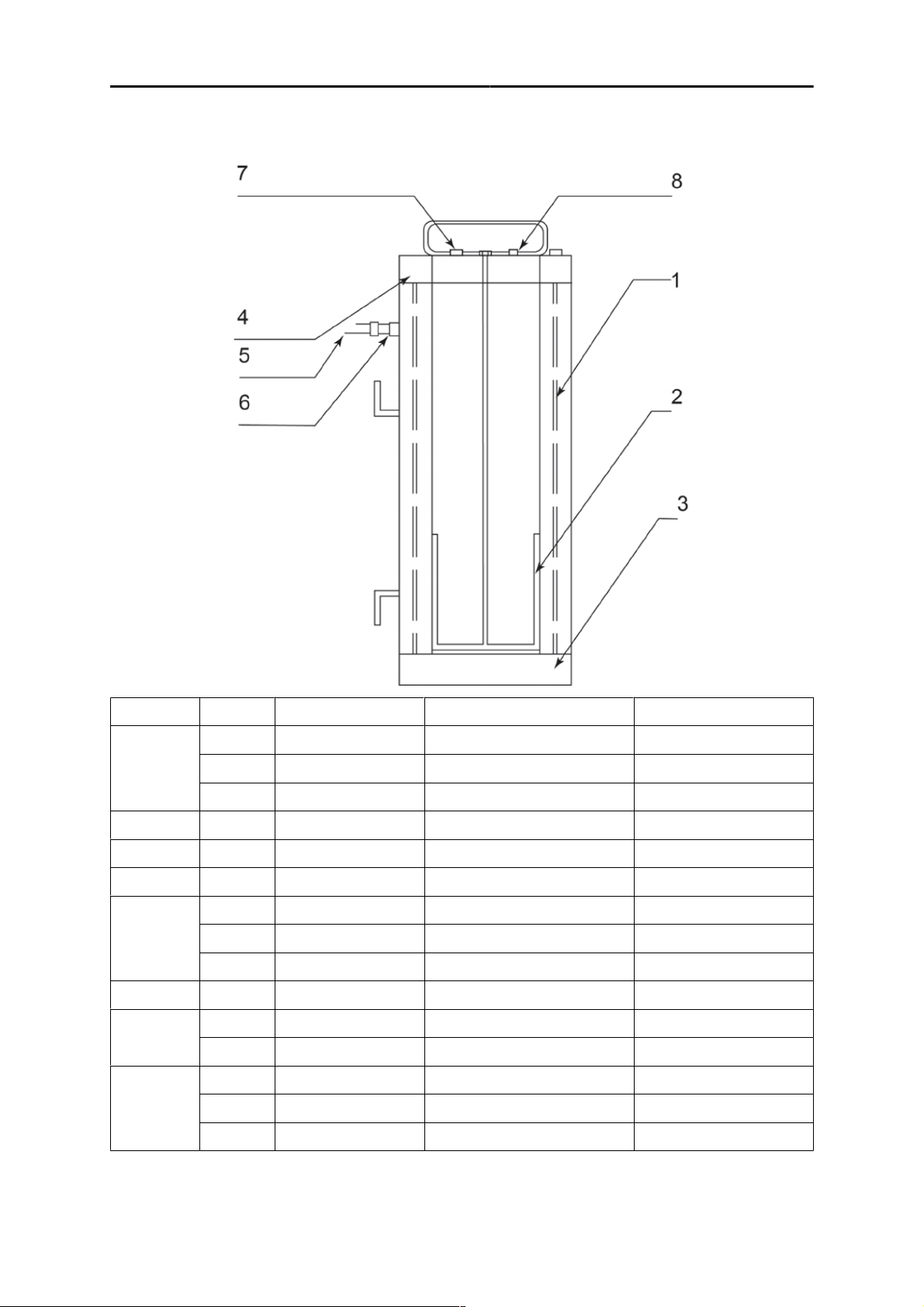

ENCOMENDAR PEÇAS SOBRESSELENTES
Item no. Qty. Ordering number Description Notes
1 0700 100 112 Heating element 230V
1
2 1 0700 100 151 Puller tray 5kg
3 1 0700 100 152 Bottom cover
4 1 0700 100 153 Top cover
5
6 1 0700 100 121 Cable gland
7
8
1 0700 100 113 Heating element 110V
1 0700 100 114 Heating element 24V
1 0700 100 118 Power cord 230V with plug
1 0700 100 119 Power cord 110V with plug
1 0700 100 120 Power cord 24V with plug
1 0700 100 122 Fuse holder
1 0700 100 141 Fuse (glass) 5A
1 0700 100 124 Pilot lamp 230V
1 0700 100 125 Pilot lamp 110V
