PSE-5

Eksploatavimo instrukcija

0448 024 001  LT  20230315

TURINYS

1 SAUGA

1.1 Simbolių reikšmė

........................................................................................................................................

.........................................................................................................

1.2 Saugos priemonės

2 ĮVADAS

.......................................................................................................................................

2.1 Orkaitės naudojimas ir paskirtis
3 TECHNINIAI DUOMENYS
4 MONTAVIMAS

............................................................................................................................

4.1 Naudojimas
UŽSAKYMO NUMERIAI
ELEKTROS SCHEMA

........................................................................................................................

...........................................................................................................................

..........................................................................................................

..................................................................................................................

ATSARGINIŲ DALIŲ UŽSAKYMAS

......................................................................................................

................................................................................

......................................................................................................

4
4
4

4
4

5
5
5

5
6
7

0448 024 001

- 3 -

© ESAB AB 2023

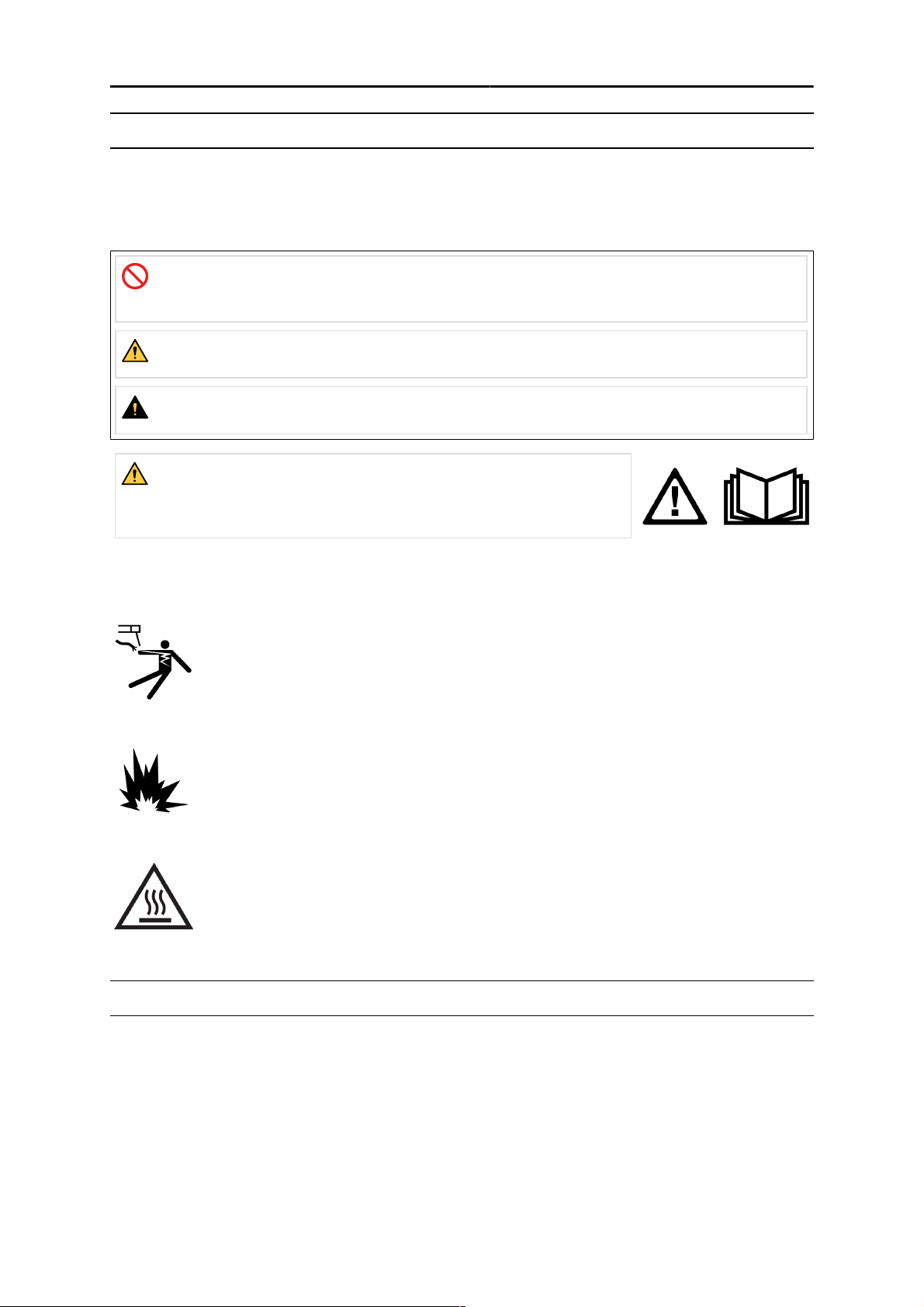

1  SAUGA

1 SAUGA

1.1 Simbolių reikšmė

Kaip naudojama šiame vadove: Reiškia „Dėmesio“! Būkite atsargūs!

PAVOJUS!
Reiškia tiesiogiai gresiantį pavojų, kuris, jei jo nebus išvengta, nedelsiant sukels
sunkų arba mirtiną asmens sužalojimą.

ĮSPĖJIMAS!
Reiškia galimą pavojų, kuris gali sukelti asmens sužalojimą arba mirtį.

DĖMESIO!
Reiškia pavojus, kurie gali sukelti nesunkų asmens sužalojimą.

ĮSPĖJIMAS!

Prieš naudodami perskaitykite naudojimo instrukciją ir atsižvelkite
į visose etiketėse nurodytą informaciją, darbdavio saugias
praktikas ir saugos duomenų lapų (SDS) informaciją.

1.2 Saugos priemonės

ELEKTROS SMŪGIS - gali būti mirties priežastis

• Nelieskite veikiančių elektrinių dalių arba elektrodų plika oda, šlapiomis
pirštinėmis arba šlapiais drabužiais.

• Izoliuokite save nuo darbo vietos ir nuo grindų.

• Įsitikinkite, kad jūsų darbinė padėtis yra saugi.

GAISRO PAVOJUS

• Nenaudokite, jei nutrūkęs maitinimo laidas arba orkaitėje pastebėti
neįprasti temperatūros svyravimai (nerekomenduojama, kaip nurodyta
vadove / informaciniame lapelyje), nes tai gali sukelti gaisrą.

• Prieš tai patikrinkite, ar arti nėra degių medžiagų.

KARŠTAS PAVIRŠIUS – dalys gali nudeginti

• Nelieskite dalių plikomis rankomis.

• Prieš tvarkydami įrangą ar dirbdami su ja, leiskite jai atvėsti.

• Norėdami tvarkyti karštas dalis, naudokite tinkamus įrankius ir (arba)
izoliuotas suvirinimo pirštines, kad išvengtumėte nudegimų.

2 ĮVADAS

2.1 Orkaitės naudojimas ir paskirtis

PSE-5 orkaitės modelis skirtas suvirinimo elektrodams džiovinti ir laikyti norimoje iš anksto nustatytoje

temperatūroje, kad būtų pašalinta drėgmė. Iš anksto nustatyta orkaitės temperatūra užtikrina teisingą
džiovinimą, drėgmės pašalinimą ir saugojimą. Šią orkaitę reikia naudoti tik pagal rekomenduojamą
nustatymą ir naudojimą.

0448 024 001

- 4 -

© ESAB AB 2023

4  MONTAVIMAS

3 TECHNINIAI DUOMENYS

PSE-5

Talpumas Iki 5kg (11svarų)

Įtampa 240V (1faz.)

Dažnis 50 / 60 Hz

Rezultatas 200 W

Temperatūra 130°C (266°F)

Išoriniai matmenys (Ø/aukštis, cm) 14 x 50

Svoris (be elektrodų) 5kg (11svaras)

4 MONTAVIMAS

PASTABA!

Įsitikinkite, kad ant gaminio nurodytos techninės specifikacijos atitinka jūsų elektros tinklo
specifikacijas.

Patikrinkite informaciją apie įtampą, dažnį ir įsitikinkite, kad nėra gedimų, kurie turėtų įtakos
gaminio veikimui.

4.1 Naudojimas

ĮSPĖJIMAS!

Kai orkaitė nenaudojama, ištraukite maitinimo laido kištuką iš sieninio lizdo.

• Suvirinimo elektrodus įdėkite į orkaitės ištraukiamąjį dėklą.

• Prijunkite orkaitės maitinimo laido kištuką prie elektros tiekimo lizdo, kaip
rekomenduojama techninėje informacijoje. Įsitikinkite, kad elektros lizdo lizdas atitinka
orkaitės maitinimo kištuko tipą.

• Įjungus orkaitę, ji automatiškai pasiekia iš anksto nustatytą 130 °C temperatūrą ir
automatiškai įjungia maitinimo ciklą.

• Kontrolinė lemputė šviečia tol, kol orkaitė pasiekia iš anksto nustatytą temperatūrą.

• Indikacinė lemputė išsijungs, kai orkaitė pasieks nustatytą temperatūrą.

PASTABA!

Prieš dėdami suvirinimo elektrodus į orkaitės ištraukimo padėklą, būtinai išimkite juos iš
pakuočių.

PRIEDAS

UŽSAKYMO NUMERIAI

Ordering number Denomination Type Notes

0700 011 145 Portable electrode storage PSE-5 Single phase

230VAC50/60Hz

Techninę dokumentaciją rasite svetainėje adresu www.esab.com.

0448 024 001

- 5 -

© ESAB AB 2023

PRIEDAS

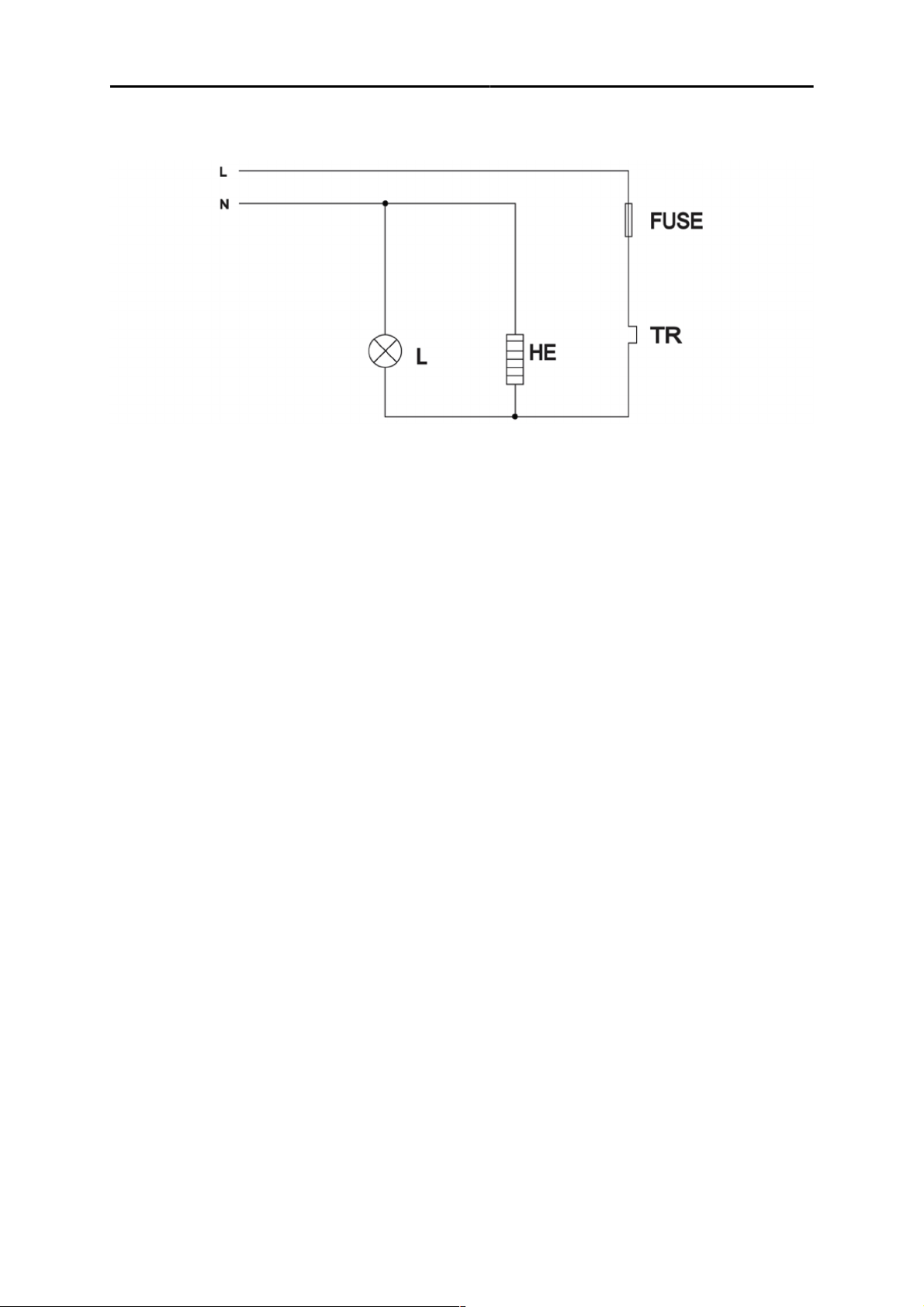

ELEKTROS SCHEMA

0448 024 001

- 6 -

© ESAB AB 2023

PRIEDAS

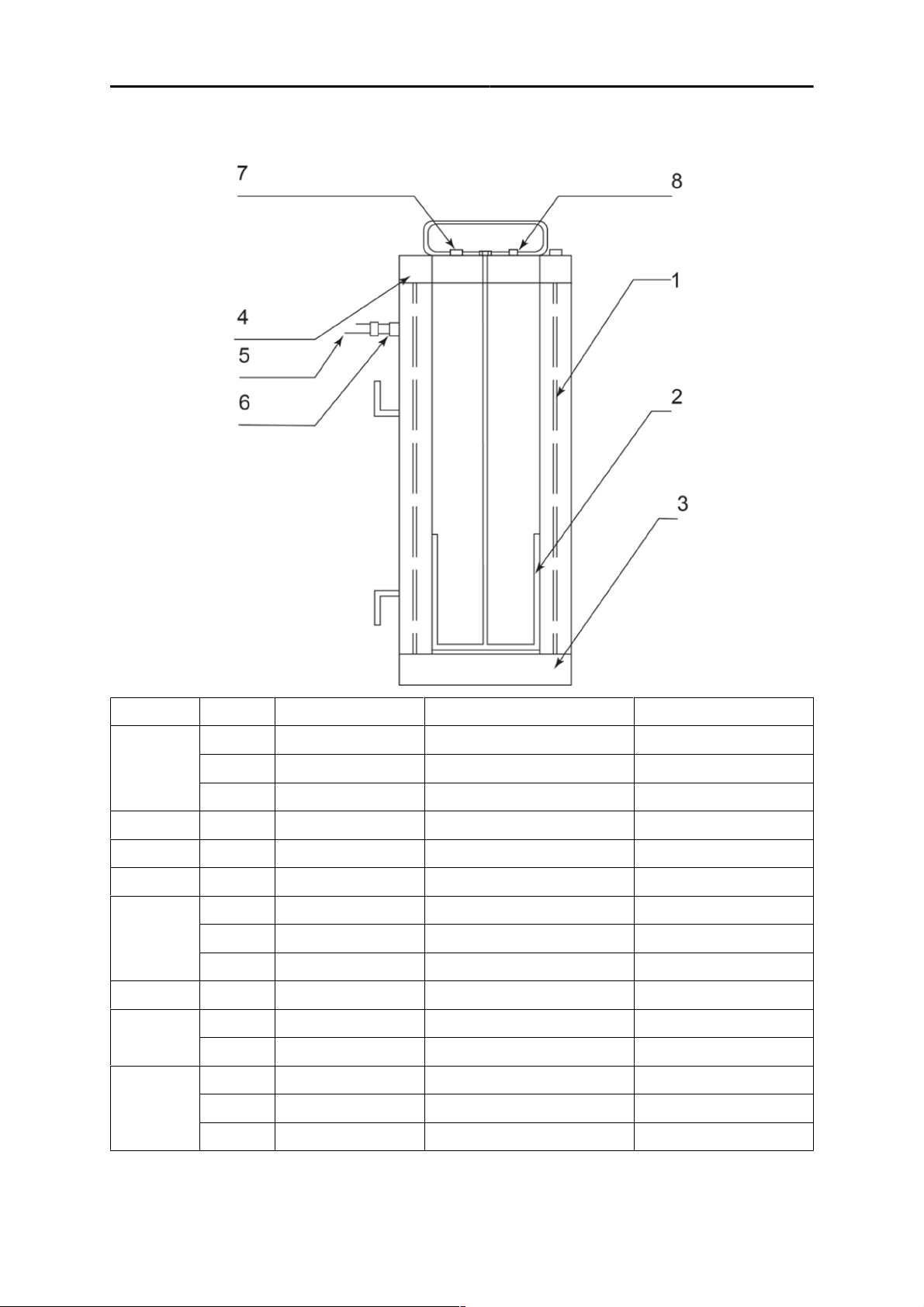

ATSARGINIŲ DALIŲ UŽSAKYMAS

Item no. Qty. Ordering number Description Notes

1 0700 100 112 Heating element 230V

1

2 1 0700 100 151 Puller tray 5kg

3 1 0700 100 152 Bottom cover

4 1 0700 100 153 Top cover

5

6 1 0700 100 121 Cable gland

7

8

1 0700 100 113 Heating element 110V

1 0700 100 114 Heating element 24V

1 0700 100 118 Power cord 230V with plug

1 0700 100 119 Power cord 110V with plug

1 0700 100 120 Power cord 24V with plug

1 0700 100 122 Fuse holder

1 0700 100 141 Fuse (glass) 5A

1 0700 100 124 Pilot lamp 230V

1 0700 100 125 Pilot lamp 110V

1 0700 100 126 Pilot lamp 24V

0448 024 001

- 7 -

© ESAB AB 2023
