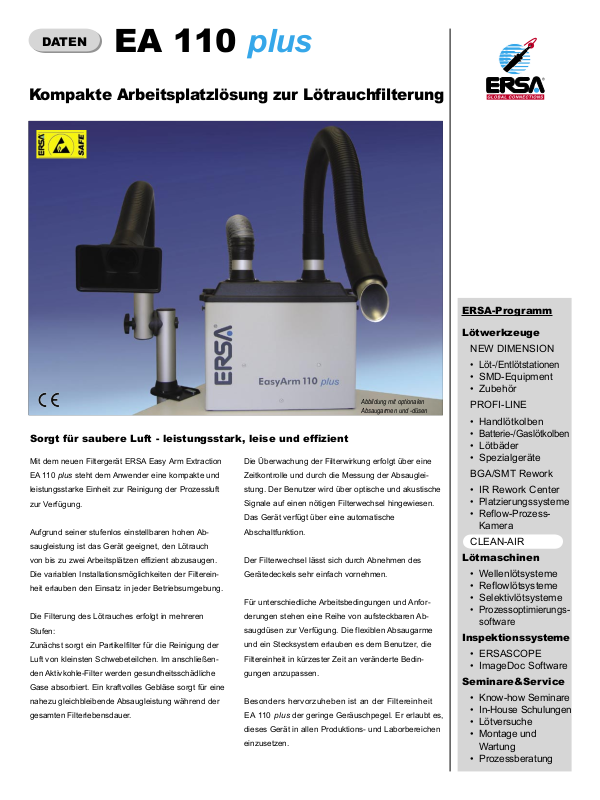

DATEN

EA 110 plus

Kompakte Arbeitsplatzlösung zur Lötrauchfilterung

Abbildung mit optionalen
Absaugarmen und -düsen

Sorgt für saubere Luft - leistungsstark, leise und effizient

Mit dem neuen Filtergerät ERSA Easy Arm Extraction

EA 110 plus steht dem Anwender eine kompakte und

leistungsstarke Einheit zur Reinigung der Prozessluft

zur Verfügung.

Aufgrund seiner stufenlos einstellbaren hohen Ab-

saugleistung ist das Gerät geeignet, den Lötrauch

von bis zu zwei Arbeitsplätzen effizient abzusaugen.

Die variablen Installationsmöglichkeiten der Filterein-

heit erlauben den Einsatz in jeder Betriebsumgebung.

Die Filterung des Lötrauches erfolgt in mehreren

Stufen:

Zunächst sorgt ein Partikelfilter für die Reinigung der

Luft von kleinsten Schwebeteilchen. Im anschließen-

den Aktivkohle-Filter werden gesundheitsschädliche

Gase absorbiert. Ein kraftvolles Gebläse sorgt für eine

nahezu gleichbleibende Absaugleistung während der

gesamten Filterlebensdauer.

Die Überwachung der Filterwirkung erfolgt über eine

Zeitkontrolle und durch die Messung der Absauglei-

stung. Der Benutzer wird über optische und akustische

Signale auf einen nötigen Filterwechsel hingewiesen.

Das Gerät verfügt über eine automatische

Abschaltfunktion.

Der Filterwechsel lässt sich durch Abnehmen des

Gerätedeckels sehr einfach vornehmen.

Für unterschiedliche Arbeitsbedingungen und Anfor-

derungen stehen eine Reihe von aufsteckbaren Ab-

saugdüsen zur Verfügung. Die flexiblen Absaugarme

und ein Stecksystem erlauben es dem Benutzer, die

Filtereinheit in kürzester Zeit an veränderte Bedin-

gungen anzupassen.

Besonders hervorzuheben ist an der Filtereinheit

EA 110 plus

dieses Gerät in allen Produktions- und Laborbereichen

einzusetzen.

der geringe Geräuschpegel. Er erlaubt es,

ERSA-Programm

Lötwerkzeuge

NEW DIMENSION

• Löt-/Entlötstationen

• SMD-Equipment

• Zubehör
PROFI-LINE

• Handlötkolben

• Batterie-/Gaslötkolben

• Lötbäder

• Spezialgeräte
BGA/SMT Rework

• IR Rework Center

• Platzierungssysteme

• Reflow-Prozess­ Kamera

CLEAN-AIR

Lötmaschinen

• Wellenlötsysteme

• Reflowlötsysteme

• Selektivlötsysteme

• Prozessoptimierungs­ software

Inspektionssysteme

• ERSASCOPE

• ImageDoc Software

Seminare&Service

• Know-how Seminare

• In-House Schulungen

• Lötversuche

• Montage und
Wartung

• Prozessberatung

DATEN

EA 110 plus

Kompakte Arbeitsplatzlösung zur Lötrauchfilterung

Merkmale:

• Partikel- und Gasfilterung

• Anschlüsse für zwei flexible Absaugarme ø 55 mm

• integrierte Steuereinheit

• stufenlos einstellbare Absaugleistung

• automatische Speicherung der Absaugleistung

• optisches und akustisches Signal bei zu geringer

Absaugleistung (Filtersättigung oder Luftstau)

• optisches und akustisches Signal bei Ablauf der

Filterlebensdauer

• Automatische Abschaltfunktion

• einfacher Filterwechsel

• universelle Absaugdüsen

Technische Daten:

Abmessungen: 460 x 210 x 470 mm (B x T x H)

Absaugarme: ø 55 mm

Gewicht: 10 kg

Geräuschpegel: 51 dB (A) (1m) (Freilauf)

Volumenstrom: 140 m3/h

Vakuum: bis 2200 Pa (0,22 bar)

Partikelfilterung: >99,97 % (DOP/ HEPA)

Gasfilter: Aktivkohle

Spannung: 100-250 V, 50/60Hz

Leistungsaufnahme: 100 W

Absicherung: 2 x 6,3 AT

Bestellinformation:

Basisgerät:

0CA08-002 ERSA Easy Arm Extraction EA 110

plus, Filtergerät zur Reinigung der
Prozessluft von Partikeln und Gasen

Zubehör und Ersatzteile:

3CA06-9001 Tischhalter für Filtergerät

EA 110 plus

3CA06-1001 Ersatzfilter für ERSA Easy Arm

Extraction EA 110 plus Filtergerät

(Austausch spätestens alle

1500 h)

3CA06-2002 Verbindungsschlauch mit

Schnellverbinder 3CA06-9004

3CA06-9003 Schnellverbinder für

Verbindungsschlauch

3CA06-9004 Schnellverbinder für EA 110 plus und

Absaugarm

Absaugarme:

3CA06-4001 Absaugarm mit 700 mm

exiblem Schlauch (für Tischmontage),
inkl. Verbindungsschlauch, Tischhal­terung und Schnellverbinder

3CA06-4002 Absaugarm 1000 mm
exibler Schlauch (für Direktmontage
an Filtergerät EA 110 plus) mit zwei
Schnellverbindern

Absaugdüsen für Absaugarme:

3CA06-5001

Absaugdüse, metallisch, 50 mm ø

3CA06-5002

Absaugdüse, antistatisch,
190 x 100 mm

3CA06-5004

Absaugdüse "Plus", ESD,
215 x 90 mm

3CA06-9006

Absaugventil für Absaugarm

ERSA GmbH
Leonhard-Karl-Str. 24
Postfach 1261
97862 Wertheim/Germany
Tel: [phone]
Fax:[phone]
e-mail: [e-mail]
http://www.ersa.de

49531-0503 • Änderungen vorbehalten • © by ERSA 05/03
