Die DIG 2000 A ist eine intelligente,
mikroprozessorgeregelte Lötstation,
die sich durch Flexibilität und Multifunktionalität auszeichnet. Sie ist
nach MIL-SPEC/ESA antistatisch
ausgeführt.
Die Station ist für den Anschluß der
folgenden Lötkolben ausgelegt:
Tech tool, Micro tool, Power tool,
für die Entlöt-Pincette 40 und den
Entlötkolben X-Tool. Die Werkzeuge
werden automatisch beim Einstecken
in die Station erkannt und dadurch
das Regelverhalten der Station auf
dieses Tool angepaßt. Die Lötspitzen
bzw. die Entlöteinsätze sind dabei
stets hochohmig mit der Potentialausgleichsbuchse verbunden.
Neben der Multifunktionalität stellt
die einfache und anwenderfreundliche Bedienung der Station ein weiteres Highlight dar.
Die enthaltenen Funktionen sind die
Sollwerteinstellung, die Umschaltung
der Temperatureinheit zwischen °C
und °F, das Einstellen einer
Standby-Zeit von 0-60 Minuten,
eine Offset- und Kalibrierfunktion,
sowie die Ver-riegelung sämtlicher
Einstellmöglich-keiten über ein 3stelliges Passwort. Die "Energy
Funktion" gestattet dem Anwender
das Regelverhalten der Station zu
beeinflussen, wodurch das Auf- und
Nachheizverhalten der Station auf
das jeweilige Einsatzgebiet angepaßt
wird.
Zur Steigerung des Bedienkomforts
besitzt die Station 4 Programme.
Jedes Programm kann mit den oben
aufgeführten Funktionen frei voneinander und unterschiedlich konfiguriert werden. Dabei ist jedem anschließbaren Kolben ein festes
Programm zugeordnet. Bei einem
Kolbenwechsel wird automatisch
von der Station das Programm gewechselt. Dadurch ist ein optimaler
SMD-Löten mit dem Micro tool
Lötkolben Power tool für erhöhten Wärmebedarf
Tech tool
Für weitere Typen fordern
Sie bitte unsere separate
Spitzenübersicht an!

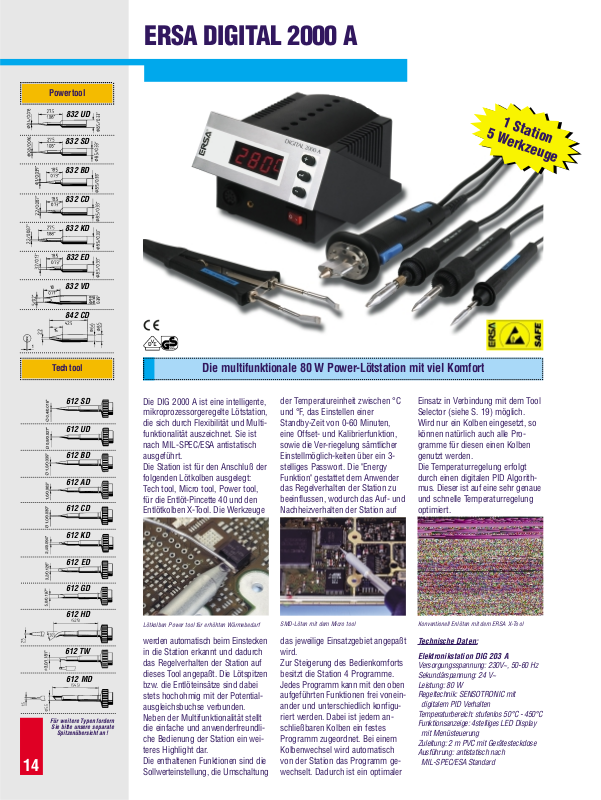

ERSA DIGITAL 2000 A
Die multifunktionale 80 W Power-Lötstation mit viel Komfort
Power tool
832 UD
832 SD
832 BD
832 CD
832 KD
832 ED
832 VD
842 CD
Einsatz in Verbindung mit dem Tool
Selector (siehe S. 19) möglich.
Wird nur ein Kolben eingesetzt, so
können natürlich auch alle Programme für diesen einen Kolben
genutzt werden.
Die Temperaturregelung erfolgt
durch einen digitalen PID Algorithmus. Dieser ist auf eine sehr genaue
und schnelle Temperaturregelung
optimiert.
1 Station
5 Werkzeuge
Technische Daten:
Elektronikstation DIG 203 A
Versorgungsspannung: 230V~, 50-60 Hz
Sekundärspannung: 24 V~
Leistung: 80 W
Regeltechnik: SENSOTRONIC mit
digitalem PID Verhalten
Temperaturbereich: stufenlos 50°C - 450°C
Funktionsanzeige: 4stelliges LED Display
mit Menüsteuerung
Zuleitung: 2 m PVC mit Gerätesteckdose
Ausführung: antistatisch nach
MIL-SPEC/ESA Standard
612 SD
612 BD
612 AD
612 ED
612 UD
612 CD
612 KD
612 GD
612 TW
612 HD
612 MD
Konventionell Enlöten mit dem ERSA X-Tool
Page 2
15
Bestelldaten:
DIG 20 A 84 Elektronikstation DIGITAL
2000 A, 80 W, antistatisch,
komplett mit Lötkolben
Power tool
bestehend aus:
DIG 203 A Elektronikstation, 230/24 V,
80 W, antistatisch
840 CDJ Lötkolben Power tool, 24 V,
80 W antistatisch mit
Spitze 842 CD
A 29 Ablageständer, antistatisch
Ersatzteile:
84100J Heizkörper für Power tool,
24 V, 80 W, antistatisch
DIG 20 A 64 Elektronikstation DIGITAL
2000 A, 80 W, antistatisch, komplett mit
Lötkolben Tech tool
bestehend aus:
DIG 203 A Elektronikstation, 230/24 V,
80 W, antistatisch
640 ADJ Lötkolben Tech tool, 24 V,
60 W antistatisch mit
Spitze 612 AD
A 29 Ablageständer, antistatisch
Ersatzteile:
64100J Heizkörper für Tech tool,
24 V, 60 W, antistatisch
DIG 20 A 27 Elektronikstation DIGITAL
2000 A, 80 W, antistatisch,
komplett mit Lötkolben
Micro tool
bestehend aus:
DIG 203 A Elektronikstation, 230/24 V,
80 W, antistatisch
270 BDJ Lötkolben Micro tool, 24 V,
20 W antistatisch mit
Spitze 212 BD
A 29 Ablageständer, antistatisch
Ersatzteile:
21100J Heizkörper für Micro tool,
24 V, 20 W
DIG 20 A 43 Elektronikstation DIGITAL
2000 A, 80 W, antistatisch,
komplett mit SMD-EntlötPincette 40
bestehend aus:
DIG 203 A Elektronikstation, 230/24 V,
80 W, antistatisch
430 EDJ SMD-Entlöt-Pincette 40,
24 V, 2 x 20 W, antistatisch mit Spitzen 422 ED
A 30 Ablageständer, antistatisch
Ersatzteile:
42100J Heizkörper für SMD-Entlöt-
Pincette 40, 24 V, 20 W
DIG 20 A XT Elektronik-Entlötstation
DIGITAL 2000 A, 80 W,
antistatisch, komplett mit
Entlötgerät X-Tool
bestehend aus:
DIG 203 A Elektronikstation, 230/24 V,
80 W, antistatisch
CU 100 A Kompressorstation CU 103A
mit Entlötgerät X-Tool
720 ENJ und
Ablageständer A 36
Ersatzteile/Einzelteile:
siehe XTOOLKIT1, Seite 18
Lötkolben Power tool
Spannung: 24 V~
Leistung: 105 W / 280°C - 80 W / 350°C
Anheizleistung: 290 W
Anheizzeit: ca. 40 s (auf 280°C)
Gewicht (ohne Zuleitung): ca. 50 g
Zuleitung: 1,5 m hochflexibel/
hitzebeständig, antistatisch
Ausführung: antistatisch nach
MIL-SPEC/ESA-Standard
SMD-Entlöt-Pincette 40
Micro tool
212 SD
212 BD
212 CD
212 KD
212 MS
212 ED
212 FD
422 ED: 6 mm (0.236 in)
SOIC 8
422 FD 3: 7,5 mm (0.295 in)
SOIC 12
422 QD 5: 10 mm (0.394 in)
PLCC 20
422 MD: MELFS/MINIMELFS
ERSADUR-Spitzenaufbau siehe S. 9
Für weitere Typen fordern Sie bitte
unsere separate Spitzenübersicht an!
DIG 20 A 84
DIG 20 A 64
DIG 20 A 27
DIG 20 A 43
DIG 20 A XT
422 SD: MICROMELF
422 RD 1: Schenkel
22,5 x 16,5 mm
QFP 100
Entlötgerät X-Tool 720ENJ
Spannung: 24 V~
Gewicht: ca. 240 g
(inkl. Kabel und Spitze)
Heizelemente: 2 Stück à 60 W
(bei 350°C)
Temperaturmessung: Ni-CrNi-
Thermoelement
Startvakuum: bis zu 800 mbar
Weg Griff-Entlötspitze: ca. 70 mm
Ausführung: antistatisch
SMD-Entlöt-Pincette 40
Spannung: 24 V~
Leistung: 2 x 30 W / 280°C
- 2 x 20 W / 350°C
Anheizleistung: 130 W
Anheizzeit: spitzenabhängig
Gewicht (ohne Zuleitung): ca. 75 g
Zuleitung: 1,2 m hochflexibel/
hitzebeständig, antistatisch
Ausführung: antistatisch nach
MIL-SPEC/ESA-Standard
Lötkolben Micro tool
Spannung: 24 V~
Leistung: 30 W / 280°C - 20 W / 350°C
Anheizleistung: 65 W
Anheizzeit: ca. 50 s (auf 280°C)
Gewicht (ohne Zuleitung): ca. 25 g
Zuleitung: 1,2 m hochflexibel/
hitzebeständig, antistatisch
Ausführung: antistatisch nach
MIL-SPEC/ESA-Standard
Lötkolben Tech tool
Spannung: 24 V~
Leistung: 70 W / 280°C - 60 W / 350°C
Anheizleistung: 130 W
Anheizzeit: ca. 12 s (auf 280°C)
Gewicht (ohne Zuleitung): ca. 50 g
Zuleitung: 1,5 m hochflexibel/
hitzebeständig, antistatisch
Ausführung: antistatisch nach
MIL-SPEC/ESA-Standard
Abbildung ohne die
Kompressorstation
CU 103 A
