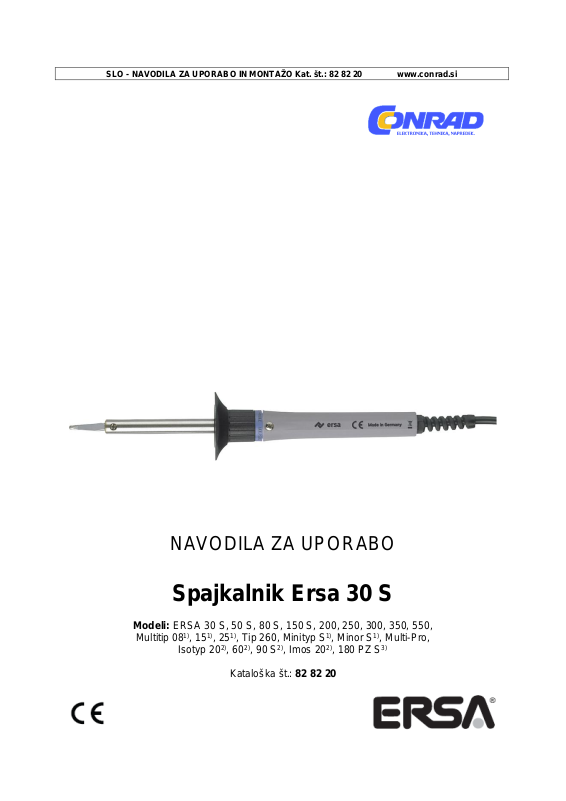

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 82 82 20 www.conrad.si

NAVODILA ZA UPORABO

Spajkalnik Ersa 30 S

Modeli: ERSA 30 S, 50 S, 80 S, 150 S, 200, 250, 300, 350, 550,

Multitip 08

Kataloška št.: 82 82 20

1)

, 151), 251), Tip 260, Minityp S1), Minor S1), Multi-Pro,

Isotyp 20

2)

, 602), 90 S2), Imos 202), 180 PZ S3)

2

Kazalo

Pred uporabo .......................................................................................................................... 2

Priprava na uporabo in spajkanje ........... ............... .............. ............................ ............... ........ 3

Garancijski lis t ............................ ............... ........................... ............... .................................... 5

Pred uporabo

Pred uporabo naprave je treba upoštevati naslednje:

1. Prosimo, da v celoti preberete navodila za uporabo in priložene varnostne napotke.

2. Podatek o napetosti na tipski tablici se mora skladati z razpoložljivo omrežno napetostjo.

....Izvedbe z nizko napetostjo so naprave zaščitnega razreda III.

3. Pred segrevanjem preverite položaj spajkalne konice.
a) Spajkalne konice z zunanjim segrevanjem:

....Vpenjalni vijak/i mora/jo biti zategnjen/i (glejte sliko 1a).

b) Spajkalne konice z notranjim segrevanjem:

....Spajkalno konico potisnite na držalo, tako da zaskoči. Med spajkalno konico in grelnikom

....se ne sme tvoriti zračni mehurček.

....Spajkalno konico lahko zamenjate z enostavnim odstranjevanjem oz. nasaditvijo. Pri

....nasaditvi je treba vzmeteno vzvodno ročico držalne vzmeti za spajkalno konico rahlo

....privzdigniti, tako da lahko spajkalno konico brez upora potisnete na cev.

....Prosimo, upoštevajte, da je vzmetni element na cevi potisnjen na ročaj do skrajne lege

....(glejte sliko 1b).

c) Samo ERSA Multi-Pro: (glejte s liko 1c)

Slika 1a: Spajkalne konice z zunanjim segrevanjem

Spajkalna Vpenjalni vijak
konica

Slika 1b: Spajkalne konice z notranjim ogrevanjem

Držalna vzmet za spajkalno konico

Spajkalna Vpenjalna Grelnik
konica zareza

3

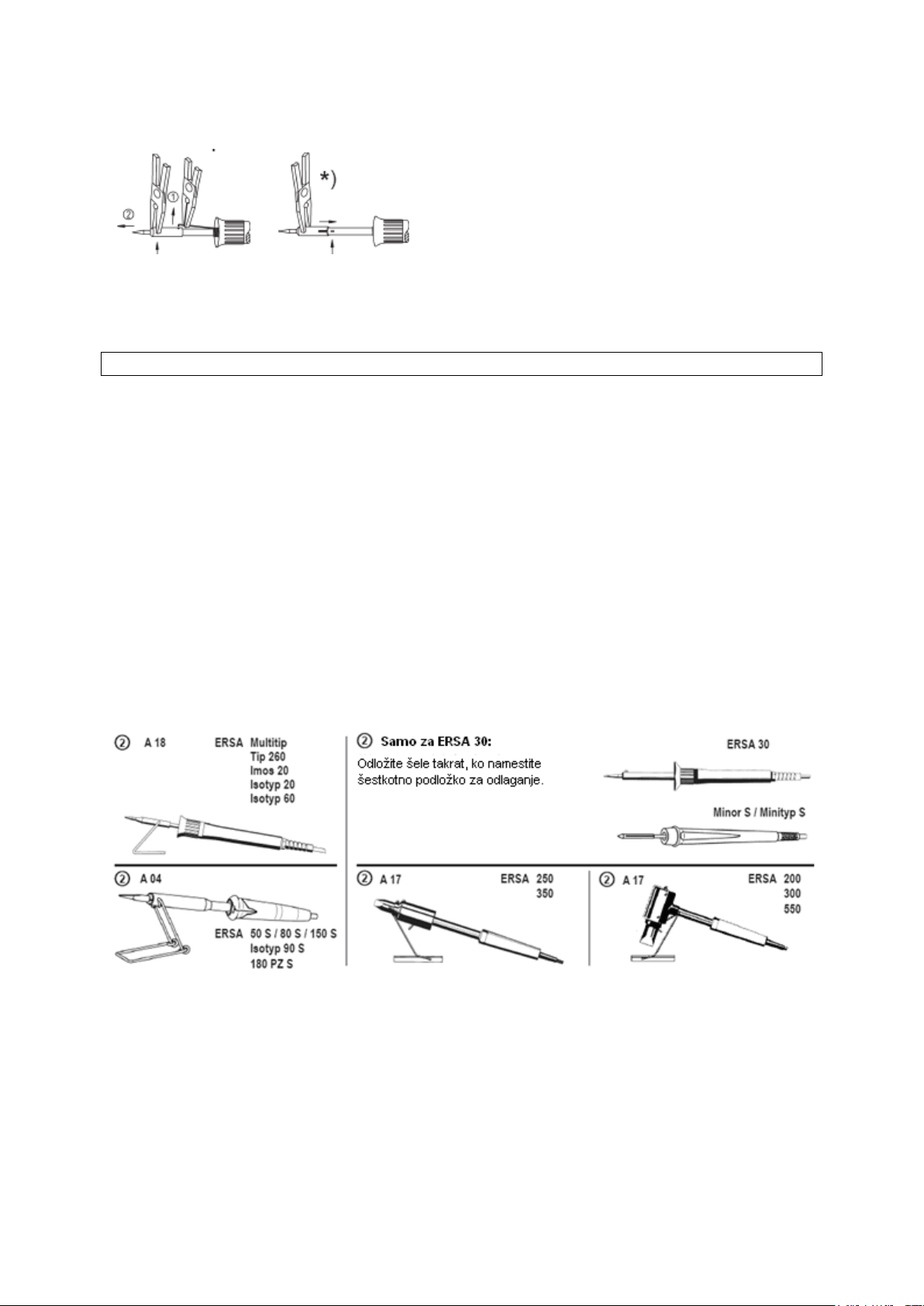

Slika 1c: Samo ERSA Multi-Pro

Privzdignite vzmetni kavelj iz luknje na spajkalni konici (1), nato pa odstranite konico s
pomočjo ploščatih klešč (2).

*) Priporočamo: orodje za menjavo spajkalnih konic 3 ZT 00164
Priprava na uporabo in spajkanje

1. Priključite spajkalnik na ustrezno električno omrežje.

....Pozor!

....Spajkalno konico lahko odstranite samo v izključenem stanju in brez uporabe sile. Novo

....spajkalno konico potisnite na držalo do skrajne lege.

2. Spajkalnika ne segrevajte brez nameščene spajkalne konice.

3. Po spajkanju počakajte, da se spajkalnik ohladi na zraku (ne hladite ga z vodo).

4. Spajkalnik lahko odlagate samo na ustrezno stojalo za odlaganje (glejte sliko 2).

....Menjava grelnikov oz. sestavnih delov

....Menjavo grelnikov in spajkalnih konic lahko izvaja samo strokovno osebje.

....Pozor! Uporabite samo originalne dele!

Slika 2:

Pozor:

Ne posegajte v spajkalnik in ga ne spreminjajte. Popravila lahko izvaja samo proizvajalec

ERSA ali pooblaščeni serviser. Naprave vsebujejo dele, po katerih tečeta tok in napetost. Pri

nepravilnih posegih obstaja življenjska nevarnost.

Samo za Isotyp 20 / 60 / 90 S

Odpiranje te naprave je prepovedano. Popravila se lahko izvajajo samo v tovarni. Prosimo,
da kontaktirate proizvajalca ERSA, Wertheim.

2)

, Imos 202)

4

Samo za Minor S in Minityp S

Menjava grelnih elementov pri tej napravi ni možna.

Opombe:

1) Pri izvedbi z nizko napetostjo 6 V oz. 12 V zunanja cev tvori povratni vodnik za grelno

.....tuljavo. Prosimo, upoštevajte razmerja potencialov.

2) Te naprave so izdelane z zaščitno izolacijo.

3) Varilniki za umetne mase

Spajkalniki ERSA (230 V) se izdelujejo in testirajo v skladu z varnostnimi predpisi VDE 0700.

ERSA GmbH • Leonhard-Karl-Str. 24 • 97877 Wertheim/Nemčija

Telefon: [phone] • Faks: -100 • [e-mail] • www.ersa.com

5

Conrad Electronic d.o.o. k.d.

Ljubljanska c. 66, 1290 Grosuplje

Fax: [phone], Tel: 01/78 11

www.conrad.si, [e-mail]

GARANCIJSKI LIST

Izdelek: Spajkalnik Ersa 30 S
Kat. št.: 82 82 20

248

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne

teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.

Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno

izpolnjenim garancijskim listom.
