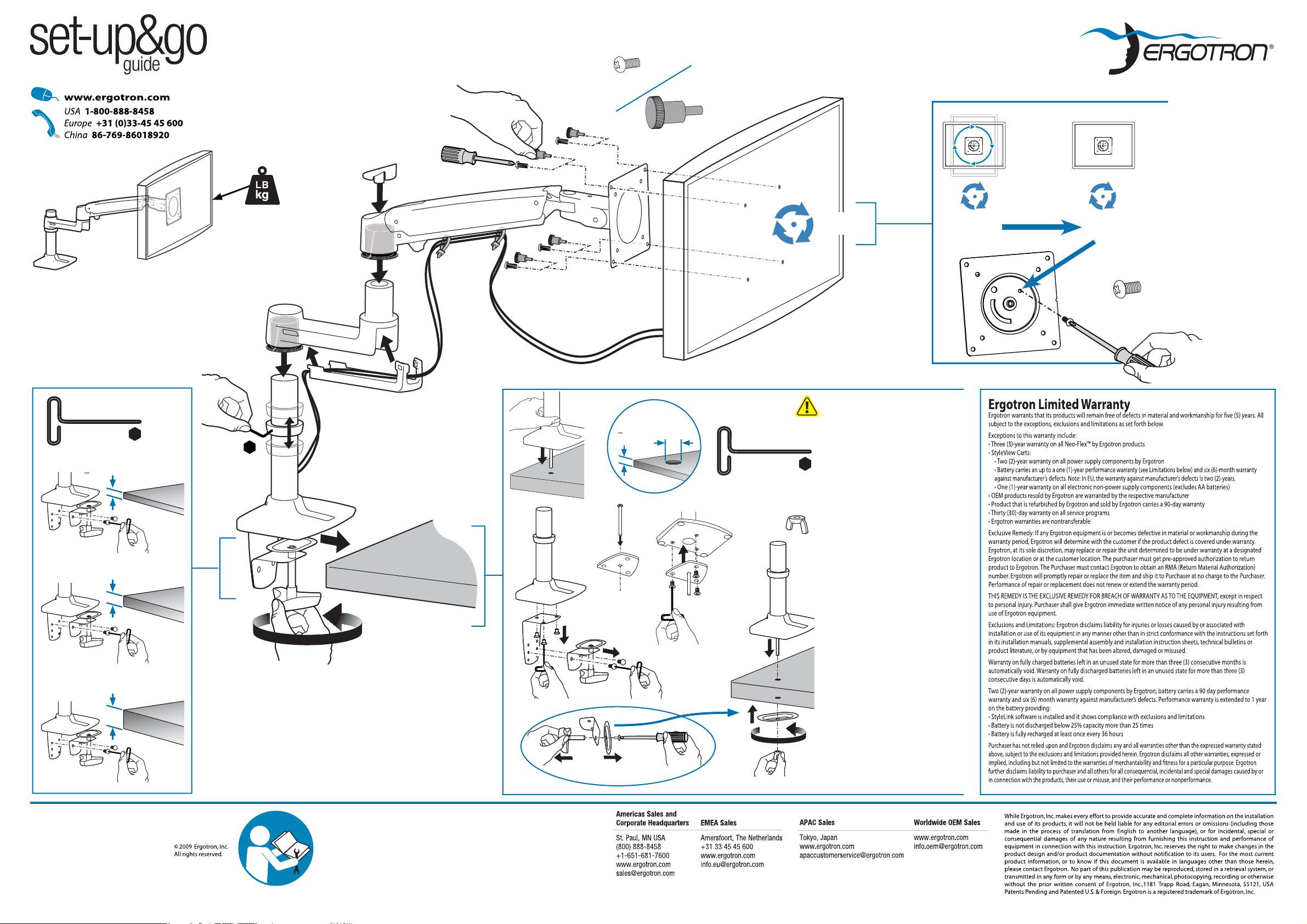

LX Desk Mount LCD Arm
User's Guide
Guía del usuario
Manuel de l’utilisateur
Benutzerhandbuch
Gebruikersgids
Guida per l’utente
ユーザーガイド
用户指南
사용자 안내서
7 - 20 lbs
(3.2 - 9.1 kg)
1
2
3
360°
75°
360°
360°
13"
(330 mm)
180°
AB CDE
1x
1x
1x
4x
M4 x 10mm
4x
M4 x 10mm
1x
M3 x 6mm
5°
1x
1x
1x
1x
1x
1x
4mm
2.5mm
2x
888-45-040-W-02 rev.L • 11/09
1 of 10
Set Your Workstation to Work For YOU!
Con gure su estación de trabajo para que trabaje para USTED.
Ajustez votre station de travail en fonction de VOS besoins !
Richten Sie Ihren Arbeitsplatz so ein, dass er für SIE arbeitet!
Stel uw werkstation zo in dat het voor U werkt!
Approntare la stazione di lavoro nella posizione ergonomica ottimale.
一人ひとりにピッタリのワークステーション!
按照您自身的需要设置工作站！
Height Position top of screen slightly below eye level.
Position keyboard at about elbow height with wrists at.
Distance Position screen an arm's length from face—at least 20” (508mm).
Position keyboard close enough to create a 90˚ angle in elbow.
Angle Tilt screen to eliminate glare.
Tilt the keyboard back 10° so that your wrists remain at.
Altura Coloque el borde superior de la pantalla ligeramente por debajo de la altura de sus ojos.
Coloque el teclado aproximadamente a la altura de los codos con las muñecas planas.
Distancia Coloque la pantalla a una distancia de un brazo desde la cara, esto es, unos 50 cm (20 pulgadas).
Coloque el teclado lo su cientemente cerca para que el codo forme un ángulo de 90º.
Ángulo Incline la pantalla para eliminar los re ejos.
Incline el teclado 10º hacia atrás para que las muñecas sigan en posición plana.
Hauteur Positionnez l’écran du haut légèrement en dessous du niveau du regard.
Distance Positionnez l’écran à un bras de distance de votre visage, à au moins 508 mm (20 pouces).
Positionnez le clavier assez près pour que vos coudes forment un angle de 90°.
Angle Inclinez l’écran pour ne pas être ébloui.
Inclinez le clavier vers l’arrière de 10° pour que vos poignets soient à plat.
Höhe Positionieren Sie die obere Kante des Bildschirms knapp unter Augenhöhe.
Positionieren Sie die Tastatur bei ach aufgelegten Handgelenken auf Ellenbogenhöhe.
Abstand
Positionieren Sie die Tastatur nahe genug, um einen Ellenbogenwinkel von 90 ˚ zu ermöglichen.
Winkel Neigen Sie den Bildschirm so, dass ein Spiegele ekt vermieden wird.
Neigen Sei die Tastatur um 10 ° nach hinten, sodass Ihre Handgelenke ach au iegen.
Hoogte Zet de bovenkant van het scherm iets boven ooghoogte.
Plaats het toetsenbord op ongeveer ellebooghoogte met de polsen plat.
Afstand Plaats het scherm op een armlengte van uw gezicht — op ten minste 508 mm (20 in).
Zet uw toetsenbord zo dichtbij dat u een hoek van 90° in de ellebogen hebt.
Hoek Kantel het scherm om weerspiegeling te elimineren.
Kantel het toetsenbord 10° naar achteren, zodat uw polsen plat blijven liggen.
Altezza Posizionare la parte superiore dello schermo leggermente sotto il livello degli occhi.
Posizionare la tastiera circa all’altezza dei gomiti, in modo che i polsi siano piatti.
Distanza Posizionare lo schermo a un braccio di distanza dal viso, almeno a 20" (508 mm) di distanza.
Posizionare la tastiera a nché sia abbastanza vicina da costringere i gomiti a un angolo di 90˚.
Angolazione Inclinare lo schermo in modo da eliminare i ri essi.
Inclinare la tastiera indietro di 10° in modo che i polsi rimangano piatti.
高さ スクリーンの上端が目よりわずかに下に来るようにします。
キーボードが、手首を水平に伸ばした状態でひじとほぼ同じ高さに来るようにします。
距離 スクリーンを顔から腕の長さ分（少なくとも508mm）離します。
ひじが直角になる位置にキーボードを置きます。
角度反射光をなくすようにスクリーンの角度を調整します。
キーボードを後方に10°傾けて、手首が水平になるようにします。
高度 屏幕顶端的位置要稍低于视线高度。
将键盘放置在大约肘部的高度并且手腕要能放平。
距离 将屏幕摆放在距离面部一臂长的位置——至少 508mm (20”)。
键盘的位置要够近，以使肘部形成直角。
角度 倾斜屏幕以消除眩光。
将键盘向后倾斜 10 度，使手腕能保持放平。
Positionnez le clavier à peu près à la même hauteur que vos coudes, pour que vos poignets soient à plat.
Positionieren Sie den Bildschirm mindestens eine Armlänge (50 cm) von Ihrem Gesicht entfernt.
To Reduce Fatigue
Breathe - Breathe deeply through your nose.
Blink - Blink often to avoid dry eyes.
Break • 2 to 3 minutes every 20 minutes
• 15 to 20 minutes every 2 hours.
Para reducir la fatiga
Respirar - Respire hondo por la nariz.
Parpadear - Parpadee a menudo para que no se sequen
los ojos.
Descansar • 2 o 3 minutos cada 20 minutos
• 15 o 20 minutos cada 2 horas.
Pour réduire la fatigue
Respirez - Respirez profondément par votre nez.
Clignez des yeux - Clignez souvent des yeux pour ne pas
avoir les yeux secs.
Faites des pauses • 2 à 3 minutes toutes les 20 minutes
• 15 à 20 minutes toutes les 2 heures.
Vermeiden von Ermüdungserscheinungen
Atmen - Atmen Sie tief durch die Nase ein und aus.
Blinzeln - Blinzeln Sie so oft wie möglich, um trockene
Augen zu vermeiden.
Pausen • Machen Sie alle 20 Minuten eine Pause von
2-3 Minuten
• Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten.
Om vermoeidheid te verminderen
Ademen - Adem diep door uw neus in en uit.
Knipperen - Knipper regelmatig om droge ogen te vermijden.
Pauzes nemen • 2 tot 3 minuten elke 20 minuten
• 15 tot 20 minuten elke 2 uur.
Per ridurre l’a aticamento
Respirazione - Respirare profondamente dal naso.
Battito delle palpebre - Battere spesso le palpebre per
evitare che gli occhi si asciughino.
Pause • Fare una pausa di 2 - 3 minuti ogni 20 minuti
• Fare una pausa di 15 - 20 minuti ogni 2 ore.
疲れを軽減する方法
呼吸-鼻から深く呼吸します。
まばたき-目の乾燥を防ぐために頻繁にまばたきしてく
ださい。
休憩•20分ごとに2〜3分
•2時間ごとに15〜20分
为了减轻疲劳
呼吸 - 通过鼻子深呼吸。
眨眼 - 经常眨眼可避免眼睛干涩。
休息 • 每隔 20 分钟休息 2 至 3 分钟
• 每隔 2 小时休息 15 至 20 分钟.
2 of 10
Learn more about ergonomic computer use at:
Más información sobre el uso ergonómico de ordenadores:
Apprenez-en plus sur l’utilisation ergonomique d’un ordinateur sur :
Weitere Informationen zur ergonomischen Computernutzung nden Sie unter:
Leer meer over ergonomisch computergebruik op:
Per ulteriori informazioni sull’uso ergonomico del computer:
人間工学的なコンピュータの使用法については次のサイトを参照してください
想进一步了解以符合人体工程学的方式使用计算机的知识，请访问：
www.computingcomfort.org
888-45-040-W-02 rev.L • 11/09
C/L
1
C/L
19”
(483mm)
< 0.4" (10 mm) 0.47" - 1.38" (12 - 35 mm) 1.46" - 2.4" (37 - 60 mm)
4mm
abc d
CAUTION: For secure arm attachment and to avoid equipment damage, plate
must make contact with underside of desk on both sides of the hole.
Precaución: Para jar el brazo de forma segura y evitar que el equipo resulte
dañado, la placa debe hacer contacto con la cara inferior de la mesa a ambos
lados del ori cio.
Attention : Pour une xation au bras sûre et pour éviter que le matériel soit
endommagé, la plaque doit être en contact avec le dessous du bureau des
deux côtés du trou.
Vorsicht: Um eine sichere Armbefestigung zu gewährleisten und eine Beschädigung des Geräts zu vermeiden, muss die Platte Kontakt mit der Unterseite
des Schreibtischs und beiden Seiten des Lochs haben.
Let op: Om de arm stevig te bevestigen en om schade aan de apparatuur te
voorkomen, moet de plaat contact maken met de onderkant van het bureau
aan beide kanten van de opening.
Attenzione: per ssare bene il braccio e prevenire danni all’attrezzatura, la
piastra deve essere a contatto con il lato inferiore del tavolo da entrambi i lati
del foro.
注意:アームをしっかり接続し、機器の損傷を防ぐために、プレートは穴の
両側で机の下部と接触するようにしてください。
小心： 为了确保支臂安装牢固并避免损坏设备，安装板在孔的两侧均须与桌
面的下侧接触。
< 3"
(75 mm)
0.31" - 2"*
(8 - 51 mm)
4mm
*Bolt must be centered in hole.
888-45-040-W-02 rev.L • 11/09
3 of 10
4x
2
M4 x 10mm
4x
M4 x 10mm
360°
M3 x 6mm
WARNING
360° 0°
WARNING! Stored Energy Hazard: The arm mechanism is under tension and will move up rapidly, on its own, as soon as attached equipment is removed. For this reason, DO NOT remove equipment unless the arm has been moved to the highest position! Failure to follow this instruction may result in serious personal injury and/or equipment damage!
ADVERTENCIA: Riesgo de energía almacenada: El mecanismo del brazo está bajo tensión y se moverá rápidamente hacia arriba, por sí mismo, tan pronto como se retire el equipo acoplado. Por
ello, NO retire el equipo a menos que esté colocado en su posición más elevada. El incumplimiento de esta instrucción puede provocar lesiones personales graves y dañar el equipo.
AVERTISSEMENT! Risque d’énergie accumulée : Le mécanisme du bras est sous tension et se lèvera rapidement, tout seul, dès que le matériel est retiré. Pour cette raison, NE PAS retirer votre
matériel à moins que le bras n’ait été mis à la position la plus élevée ! Risque de blessure corporelle et/ou d’endommagement du matériel en cas de non-respect de cette instruction !
WAARSCHUWING! Rischio da energia immagazzinata: il meccanismo del braccio è sotto tensione e si muove rapidamente da sé non appena si toglie l’apparecchiatura a cui è collegato. Per
questo motivo, NON rimuovere l’apparecchio a meno che il braccio non sia stata portato sulla posizione più alta. La mancata osservanza di questa precauzione può causare infortuni gravi e/o
danni all’apparecchiatura.
WARNUNG! Gefährdung durch gespeicherte Energie: Der Arm-Mechanismus der Arbeits äche steht unter Spannung und bewegt sich von allein und schnell nach oben, sobald das befestigte
Gerät abgenommen wird. Entfernen Sie aus diesem Grund die Geräte nur, wenn sich der Arm auf der höchsten Position be ndet! Eine Missachtung dieser Anweisung kann zu ernsthaften Verletzungen und/oder Beschädigungen am Gerät führen.
AVVERTENZA! Gevaar door opgeslagen energie: het hefmechanisme van het werkoppervlak staat onder spanning en verplaatst zich zelfstandig snel omhoog wanneer de bevestigde
apparatuur wordt verwijderd. Verwijder apparatuur daarom ALLEEN nadat de arm in de hoogste stand is gezet! Als u deze instructie niet opvolgt, kan dit tot ernstig persoonlijk letsel en/of
beschadiging van de apparatuur leiden!
警告:蓄積エネルギーの危険:アームメカニズムには張力が作用しており、付属機器を取り外すと自動的に素早く上に跳ね上がります。そのた め、付属機器を取り
外す前にアームは一番上の位置に移動してください。この指示を無視する と、重大な人体への傷害や機器の損傷を招く恐れがあります。
警告！ 储能危险： 支臂机构处于受力状态，在拆除所安装的设备后会自行快速上升。 因此，在将支臂移到最高位置之前，不要拆除设备！ 不遵守本
规定可能导致严重的人身伤害和/或设备损坏！
경고! 저장된 에너지 위험: 팔 메커니즘은 장력을 받으며 부착한 장비를 제거하면 곧바로 빠른 속도로 위로 튕겨 오릅니다. 따라서 팔이 가장 높은 위
치로 이동해 있지 않은 상태로는 장비를 제거하지 마십시오! 이 지침을 따르지 않으면 심각한 부상을 입거나 장비가 손상될 수 있습니다!
888-45-040-W-02 rev.L • 11/09
4 of 10
3
2.5mm
888-45-040-W-02 rev.L • 11/09
5 of 10
4
CABLE ROUTING
GUÍA DE CABLEADO
CHEMIN DE CÂBLE
KABELFÜHRUNG
LEIDT DE KABEL
INSTRADARE I CAVI
ケーブ ル配線
走线
케이블 정리
No deje el cable excesivamente tenso
Leave Slack in cable
Laisser du mou dans le câble
Berücksichtigen Sie entsprechendes Kabelspiel
Geef wat extra lengte in de kabel
Lasciare del gioco nel cavo
ケーブ ル配線はアームの移動が自由に行え るよ う、多少たるみを持たせてください。
让电缆保持松驰
케이블을 느슨하게 유지
5
6 of 10
888-45-040-W-02 rev.L • 11/09
Adjustment
6
It is important that you adjust this product according to the weight of the mounted equipment as described in the following steps. Any time equipment
is added or removed from this product, resulting in a change in the weight of the mounted load, you should repeat these adjustment steps to ensure
safe and optimum operation.
Adjustments should move smoothly and easily through the full range of motion and stay where you set it. If adjustments are di cult and do not stay in
the desired position, follow the instructions to loosen or tighten the tension to create a smooth, easy adjustment motion. Depending on your product
and the adjustment, it may take several turns to notice a di erence.
Es importante ajustar este producto conforme al peso del equipo montado, según se describe en los pasos siguientes. Cada vez que se agregue o quite
equipo de este producto y cambie el peso de la carga montada, deberá repetir estos ajustes para garantizar un funcionamiento seguro y óptimo.
Los movimientos de ajuste deben poder realizarse de manera suave y rme dentro de la amplitud de movimiento permitida, y mantenerse donde
usted los je. Si los ajustes son abruptos o no permanecen en dicha posición, siga las instrucciones para a ojar o ajustar la tensión y suavizar así el
movimiento. Dependiendo del producto y el ajuste, es posible que deba hacer varios intentos hasta poder observar la diferencia .
Il est important que vous xiez ce produit par rapport au poids du matériel installé, comme l’indiquent les étapes suivantes. À chaque fois que vous
ajoutez ou que vous retirez du matériel de ce produit, et que le poids du matériel change, répétez ces étapes d’ajustement pour garantir la sécurité et
une utilisation optimale.
Les réglages doivent s'e ectuer facilement et sans forcer dans toutes les positions et rester en place une fois réalisés. Si les réglages sont di ciles à
e ectuer et ne restent pas en position, suivez les instructions pour desserrer ou resserrer la tension a n que les mouvements soient plus aisés. Selon le
produit que vous utilisez et le réglage, il faut parfois e ectuer plusieurs tours de vis avant de remarquer une di érence.
Es ist von Bedeutung, dass Sie dieses Produkt entsprechend dem Gewicht des installierten Geräts wie in den folgenden Schritten beschrieben anpassen. Wenn
Zubehör von diesem Produkt entfernt oder dazu hinzugefügt wird, was zu einer Änderung der Last führt, sollten Sie diese Einstellungsschritte wiederholen, um
einen sicheren und optimalen Betrieb zu gewährleisten.
Einstellungen sollten über den gesamten Verstellbereich gleichmäßig und leicht durchzuführen sein und an der eingestellten Position verbleiben. Lassen sich
die Einstellungen nur schwer durchführen oder bleibt das Gerät nicht in der gewünschten Position, folgen Sie der Anleitung und lockern oder verstärken Sie die
Spannung für eine gleichmäßige und leichte Einstellung. Je nach Produkt und Einstellung muss dies mehrmals wiederholt werden, um einen Unterschied zu
merken.
Ajuste
Réglage
Einstellung
Instellen
Regolazione
調整
调节
조절
Het is belangrijk dat u dit product aanpast volgens het gewicht van de gemonteerde apparatuur zoals beschreven staat in de volgende stappen.
Telkens als er apparatuur toegevoegd wordt aan of verwijderd wordt van dit product, wat een verandering van het gewicht van de gemonteerde
belasting tot gevolg heeft, moet u deze aanpassingsstappen herhalen om een veilige en optimale werking te garanderen.
Verplaatsingen moeten soepel en eenvoudig over het volle bewegingsbereik mogelijk zijn, en de ingestelde positie moet gehandhaafd blijven. Als
aanpassingen moeilijk zijn en de gewenste positie blijft niet gehandhaafd, dan volgt u de instructies om de spanning te verminderen of vergroten om
een soepele, eenvoudige aanpassing mogelijk te maken. Al naargelang uw product en de gewenste aanpassing, kunnen een paar slagen nodig zijn om
verschil te merken.
È importante regolare questo prodotto in base al peso dell'attrezzatura montata, come descritto nella procedura seguente. Ogni volta che si
aggiungono o si rimuovono componenti da questo prodotto, variando quindi il peso del carico ssato, ripetere questa procedura di regolazione per
garantire il funzionamento ottimale e in sicurezza.
I componenti a posizione regolabile devono essere spostabili in modo regolare e agevolmente per la loro intera corsa e rimanere fermi quando li si
rilasciano. Se risulta di cile regolare la posizione di un componete o questo non rimane nella posizione desiderata, seguire le istruzioni per ridurre
o aumentare la tensione di bloccaggio a nché il movimento risulti agevole e facilmente regolabile. A seconda del prodotto e del tipo di regolazione,
possono essere necessarie più corse prima di notare una di erenza.
この製品は、取り付けた機器の重量に応 じて次の手順で調整してください。この製品に機器を取り付けたり、取り外したりして重量が変わった場合は、安全かつ最
適な操作を保証するために同じ手順をふたたび実行してください。
調整は可動域内でスムーズかつ簡単に動く必要があり、選定した位置にしっかり固定されなければなりません。調整の動きがぎこちなく、選定位置で固定されない
場合は、調整がスムーズにできるよう、説明書に従って張力を増減します。お使いの製品や調整によっては、違いがはっき り する まで何回か回さなければならない こ と
もあります。
应当依照下列各步骤中描述的所安装设备的重量来调节本产品，这一点非常重要。 任何时候，增减该产品上的设备都会导致安装负载重量的变化，您应
当重复这些调节步骤，以确保在最优化条件下安全使用。
调节应当能在整个动作范围内灵活自如，并能固定在所调整的位置。如果调节困难且不能固定在想要的位置上，请遵照说明书拧松或拧紧，使调节动作
灵活自如。根据您所用产品及调节方式，可能需要旋转几圈后才能注意到差别。
조절 장치는 전체 이동 범위에서 부드럽고 쉽게 이동할 수 있어야 하며 사용자가 지정한 위치에 유지되어야 합니다. 조절이 어렵고 원하는 위치에
고정되지 않을 경우 지침에 따라 장력을 줄이거나 높여 조절 장치가 부드럽고 쉽게 움직이게 하십시오. 제품과 조절 장치에 따라 여러 번 돌려야
차이가 느껴질 수 있습니다.
888-45-040-W-02 rev.L • 11/09
7 of 10
a
Lift – Up and down
Elevación (arriba y abajo)
Ajustement en hauteur : bas et haut
Höhenverstellung – rauf und runter
Verstel in hoogte – Omhoog en omlaag
Sollevamento – Su e Giù
リフト(上下)
升降（上下）
높이 (위/아래로)
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
圧力を 増減するに は次の手順に 従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
4mm
4mm
CAUTION: DO NOT overtighten fasteners. Overtightening may cause damage to your equipment.
Cuidado:: No sobreapriete los tornilllos, pues podría causar un daño al equipo.
Attention: ne forcez pas le serrage de la vis, cela pourrait endommager l’écran et/ou les attaches.
WARNUNG: Zu festes Anziehen der Schrauben kann zu Beschädigungen führen.
LET OP: draai de schroeven niet te strak aan. Te strak aandraaien kan schade veroorzaken aan uw apparatuur.
ATTENZIONE: Non stringere eccessivamente i dispositivi di ssaggio. Ciò potrebbe causare danni all’apparecchiatura.
注意:調節ネジは締めすぎないようにしてください。強く締め付けすぎると、器具が破損する原因となります。
小心:不要过度拧紧固定器。过度拧紧可能会损坏设备。
주의: 고정 장치를 너무 세게 조이지 마십시오. 너무 세게 조이면 장비가 손상될 수 있습니다.
b
Tilt – Forward and Backward
Inclinación (adelante y atrás)
Inclinaison : Avant et arrière
Neigung – vor und zurück
Kantel – Naar voren en naar achteren
Inclinazione – Avanti ed Indietro
チルト(前後)
倾斜（前后）
기울기 – 앞/뒤로
CAUTION: DO NOT remove screw. Removing screw may cause damage to equipment.
Cuidado: NO quite el tornillo! Quitar el tornillo puude causar daños en el equipamiento.
Attention : N’ENLEVEZ PAS la vis ! Enlever la vis pourrait endommager votre équipement.
ACHTUNG: Bitte entfernen Sie unter keinen Umständen die Stellschraube. Das Entfernen dieser Stellschraube führt zu Beschädigungen an Schwenkarm und Monitor.
LET OP: verwijder GEEN schroeven! Het verwijderen van schroeven kan schade aan de apparatuur veroorzaken.
ATTENZIONE: NON rimuovere le viti! Ciò potrebbe causare danno all’apparecchiatura.
注意:ネジは取り外さないようにしてください。ネジを取り外すと、器具が破損する原因となります。
小心:不要拆除螺丝。拆除螺丝可能会损坏设备。
주의: 나사를 제거하지 마십시오. 나사를 제거하면 장비가 손상될 수 있습니다.
8 of 10
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
圧力を 増減するに は次の手順に 従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
4mm
4mm
888-45-040-W-02 rev.L • 11/09
c
Arm Swing – Side-to-side
Giro del brazo (derecha e izquierda)
Mouvement du bras : Droite et Gauche
Schwenken- links und rechts
Zwenk de arm – Van links naar rechts
Rotazione del braccio – Destra e Sinistra
スイング(左右)
摆动。（左右）
암 스윙 – 수평
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
圧力を 増減するに は次の手順に 従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
2.5mm
d
Rotate – Portrait/Landscape
Rotación (formato vertical y apaisado)
Rotation : mode portrait et paysage
Rotation – Portrait-/Landscapefunktion
Roteer – Portret/Landschap
Rotazione – Portrait - Landscape
縦/横
纵向/横向
가로/세로
360° 0°
M3 x 6mm
888-45-040-W-02 rev.L • 11/09
9 of 10
10 of 10
888-45-040-W-02 rev.L • 11/09
LX Desk Mount LCD Arm
4x
7 - 20 lbs
(3.2 - 9.1 kg)
M4 x 10mm
4x
M4 x 10mm
360°
www.ergotron.com
360° 0°
M3 x 6mm
4mm
< 0.4" (10 mm)
0.47" - 1.38" (12 - 35 mm)
1.46" - 2.4" (37 - 60 mm)
2.5mm
< 3"
(75 mm)
0.31" - 2"*
(8 - 51 mm)
4mm
abc d
*Bolt must be centered in hole.
CAUTION: For secure arm attachment and
to avoid equipment damage, plate must
make contact with underside of desk on
both sides of the hole.
Precaución: Para jar el brazo de forma
segura y evitar que el equipo resulte
dañado, la placa debe hacer contacto con
la cara inferior de la mesa a ambos lados
del ori cio.
Attention : Pour une xation au bras sûre et
pour éviter que le matériel soit endommagé, la plaque doit être en contact avec le
dessous du bureau des deux côtés du trou.
Vorsicht: Um eine sichere Armbefestigung
zu gewährleisten und eine Beschädigung des Geräts zu vermeiden, muss die
Platte Kontakt mit der Unterseite des
Schreibtischs und beiden Seiten des Lochs
haben.
Let op: Om de arm stevig te bevestigen en
om schade aan de apparatuur te voorkomen, moet de plaat contact maken met de
onderkant van het bureau aan beide kanten
van de opening.
Attenzione: per ssare bene il braccio e
prevenire danni all’attrezzatura, la piastra
deve essere a contatto con il lato inferiore
del tavolo da entrambi i lati del foro.
注意:アームをしっかり接続し、機器の
損傷を防ぐために、プレートは穴の両
側で机の下部と接触するようにしてく
ださい。
小心： 为了确保支臂安装牢固并避免损
坏设备，安装板在孔的两侧均须与桌面的
下侧接触。
For more information on this product or installation visit:
www.ergotron.com
888-45-170-W-01 rev. C • 11/09
Adjustment
Ajuste
Réglage
Einstellung
Instellen
Regolazione
調整
调节
조절
360°
360°
13"
(330 mm)
75°
360°
180°
Follow these instructions to tighten or loosen tension.
Siga estas instrucciones para ajustar o a ojar la tensión.
Suivez ces instructions pour desserrer ou resserrer la tension.
1
4mm
CAUTION: DO NOT overtighten fasteners. Overtightening may cause damage to your equipment.
Cuidado:: No sobreapriete los tornilllos, pues podría causar un daño al equipo.
Attention: ne forcez pas le serrage de la vis, cela pourrait endommager l’écran et/ou les attaches.
Warnung: Zu festes Anziehen der Schrauben kann zu Beschädigungen führen.
Let op: draai de schroeven niet te strak aan. Te strak aandraaien kan schade veroorzaken aan uw apparatuur.
Attenzione: Non stringere eccessivamente i dispositivi di ssaggio. Ciò potrebbe causare danni all’apparecchiatura.
注意:調節ネジは締めすぎないようにしてください。強く締め付けすぎると、器具が破損する原因となります。
小心: 不要过度拧紧固定器。过度拧紧可能会损坏设备。
주의: 고정 장치를 너무 세게 조이지 마십시오. 너무 세게 조이면 장비가 손상될 수 있습니다.
Befolgen Sie diese Anleitung, um die Spannung zu lockern oder zu verstärken.
Volg deze instructies om de spanning te vergroten of verkleinen.
Seguire queste istruzioni per aumentare o ridurre la tensione di bloccaggio.
WARNING
5°
圧力 を 増減する には次の手順に従います。
遵照这些说明拧紧或拧松。
다음 지침에 따라 장력을 높이거나 줄이십시오.
WARNING! Stored Energy Hazard: The arm mechanism is under tension and will move up rapidly, on its own, as soon as attached equipment is removed. For this reason, DO NOT remove equipment unless
the arm has been moved to the highest position! Failure to follow this instruction may result in serious personal injury and/or equipment damage!
ADVERTENCIA: Riesgo de energía almacenada: El mecanismo del brazo está bajo tensión y se moverá rápidamente hacia arriba, por sí mismo, tan pronto como se retire el equipo acoplado. Por ello, NO
retire el equipo a menos que esté colocado en su posición más elevada. El incumplimiento de esta instrucción puede provocar lesiones personales graves y dañar el equipo.
AVERTISSEMENT! Risque d’énergie accumulée : Le mécanisme du bras est sous tension et se lèvera rapidement, tout seul, dès que le matériel est retiré. Pour cette raison, NE PAS retirer votre matériel à
moins que le bras n’ait été mis à la position la plus élevée ! Risque de blessure corporelle et/ou d’endommagement du matériel en cas de non-respect de cette instruction !
WAARSCHUWING! Rischio da energia immagazzinata: il meccanismo del braccio è sotto tensione e si muove rapidamente da sé non appena si toglie l’apparecchiatura a cui è collegato. Per questo motivo,
NON rimuovere l’apparecchio a meno che il braccio non sia stata portato sulla posizione più alta. La mancata osservanza di questa precauzione può causare infortuni gravi e/o danni all’apparecchiatura.
WARNUNG! Gefährdung durch gespeicherte Energie: Der Arm-Mechanismus der Arbeits äche steht unter Spannung und bewegt sich von allein und schnell nach oben, sobald das befestigte Gerät
abgenommen wird. Entfernen Sie aus diesem Grund die Geräte nur, wenn sich der Arm auf der höchsten Position be ndet! Eine Missachtung dieser Anweisung kann zu ernsthaften Verletzungen und/oder
Beschädigungen am Gerät führen.
AVVERTENZA! Gevaar door opgeslagen energie: het hefmechanisme van het werkoppervlak staat onder spanning en verplaatst zich zelfstandig snel omhoog wanneer de bevestigde apparatuur wordt
verwijderd. Verwijder apparatuur daarom ALLEEN nadat de arm in de hoogste stand is gezet! Als u deze instructie niet opvolgt, kan dit tot ernstig persoonlijk letsel en/of beschadiging van de apparatuur
leiden!
警告:蓄積エネルギーの危険:アームメカニズムには張力が作用しており、付属機器を取り外すと自動的に素早く上に跳ね上がります。そ のた め、付属機器を取り外す前に
アームは一番上の位置に移動してください。こ の指示を無視すると、重大な人体への傷害や機器の損傷を招く 恐れがあります。
警告！ 储能危险： 支臂机构处于受力状态，在拆除所安装的设备后会自行快速上升。 因此，在将支臂移到最高位置之前，不要拆除设备！ 不遵守本规定可能
导致严重的人身伤害和/或设备损坏！
경고! 저장된 에너지 위험: 팔 메커니즘은 장력을 받으며 부착한 장비를 제거하면 곧바로 빠른 속도로 위로 튕겨 오릅니다. 따라서 팔이 가장 높은 위치로 이
동해 있지 않은 상태로는 장비를 제거하지 마십시오! 이 지침을 따르지 않으면 심각한 부상을 입거나 장비가 손상될 수 있습니다!
23
4mm
CAUTION: DO NOT remove screw. Removing screw may cause damage to equipment.
Cuidado: NO quite el tornillo! Quitar el tornillo puude causar daños en el equipamiento.
Attention : N’ENLEVEZ PAS la vis ! Enlever la vis pourrait endommager votre équipement.
Achtung: Bitte entfernen Sie unter keinen Umständen die Stellschraube. Das Entfernen dieser Stellschraube führt zu Beschädigungen an Schwenkarm und Monitor.
Let op: verwijder GEEN schroeven! Het verwijderen van schroeven kan schade aan de apparatuur veroorzaken.
Attenzione: NON rimuovere le viti! Ciò potrebbe causare danno all’apparecchiatura.
注意:ネジは取り外さないようにしてください。ネジを取り外すと、器具が破損する原因となります。
小心: 不要拆除螺丝。拆除螺丝可能会损坏设备。
주의: 나사를 제거하지 마십시오. 나사를 제거하면 장비가 손상될 수 있습니다.
888-45-170-W-01 rev. C • 11/09
2.5mm
Loading...
