EQUATION ALIDEA User Manual

	IST 03 P 045 - 01
MANUEL D’INSTALLATION		3
ET D’ENTRETIEN
		* 3 ans l e thermostat e t

10 ans le corps de chau ffe

ALIDEA

FD58

Radiateur aluminium à inertie fluide avec thermostat digital programmable

ALIDEA

FR	x 4
	ø4,5
	mm

GUIDE D’INSTALLATION RAPIDE DU RADIATEUR:

Le positionnement du radiateur doit tenir compte “3. AVERTISSEMENTS” et “4.1 Spécifications pour l’installation dans la salle de bains” .

Vérifier le contenu de la boîte.			Visser l’entretoise b sur les montants du support a avec les vis
			fournies c .
	b Entretoise	d Crochet supérieur
a	x 1	x 2
	Montant
x 2	du support	e Blocage inférieur
	c Vis
	x 2	x 2
	Ø 3,9x8 mm		b	c
Matériel nécessaire au montage du radiateur.				x 2
		x 4		a
		ø4,5
		mm
		* Utiliser les vis et chevilles
		(non fournies) adaptées	a
		au matériau du mur
	Matériel pour branchement électrique

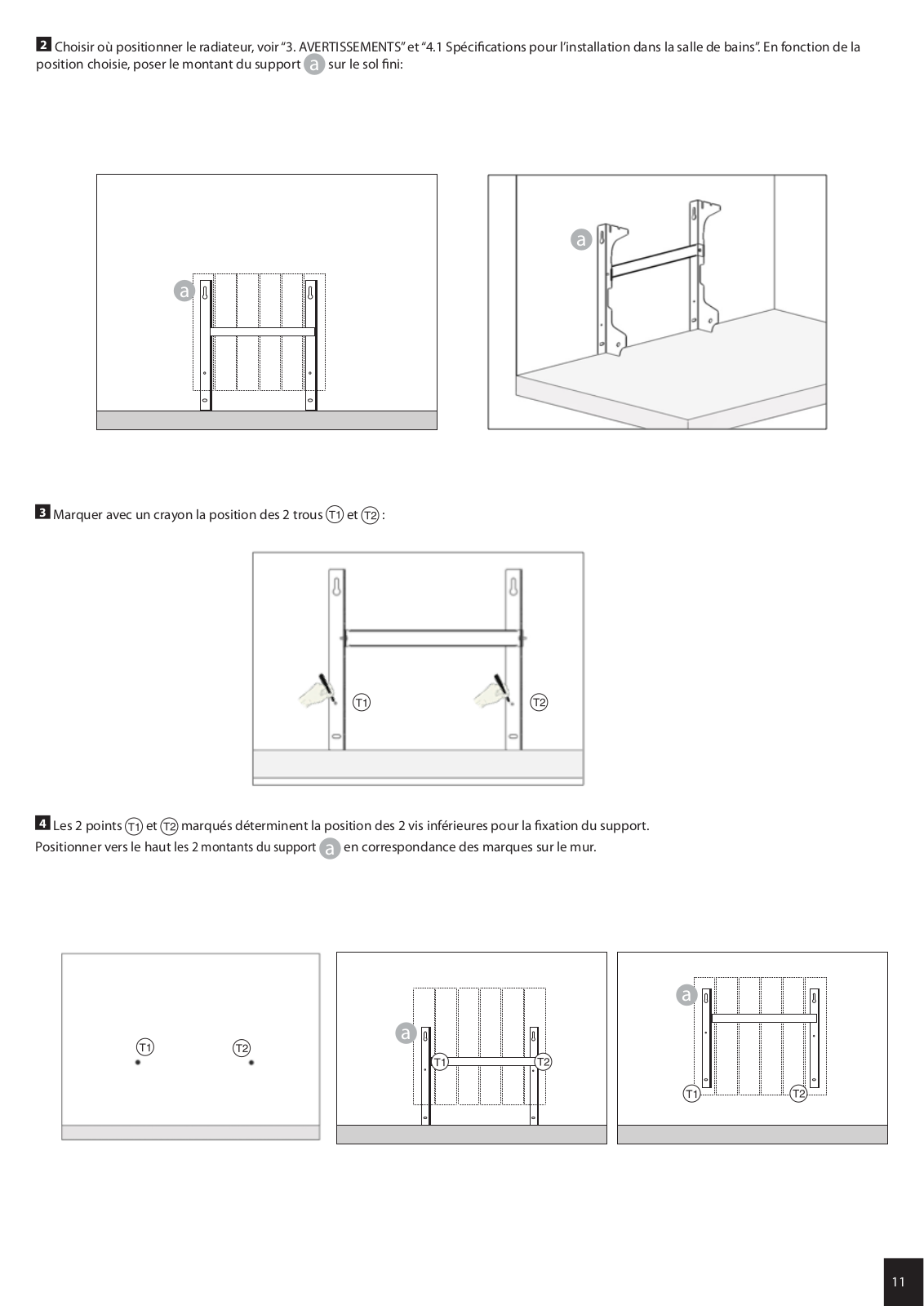

3 En fonction de la position choisie, poser le support a sur le sol fini. 4 Marquer avec un crayon la position des 2 trous inférieurs					et .

a

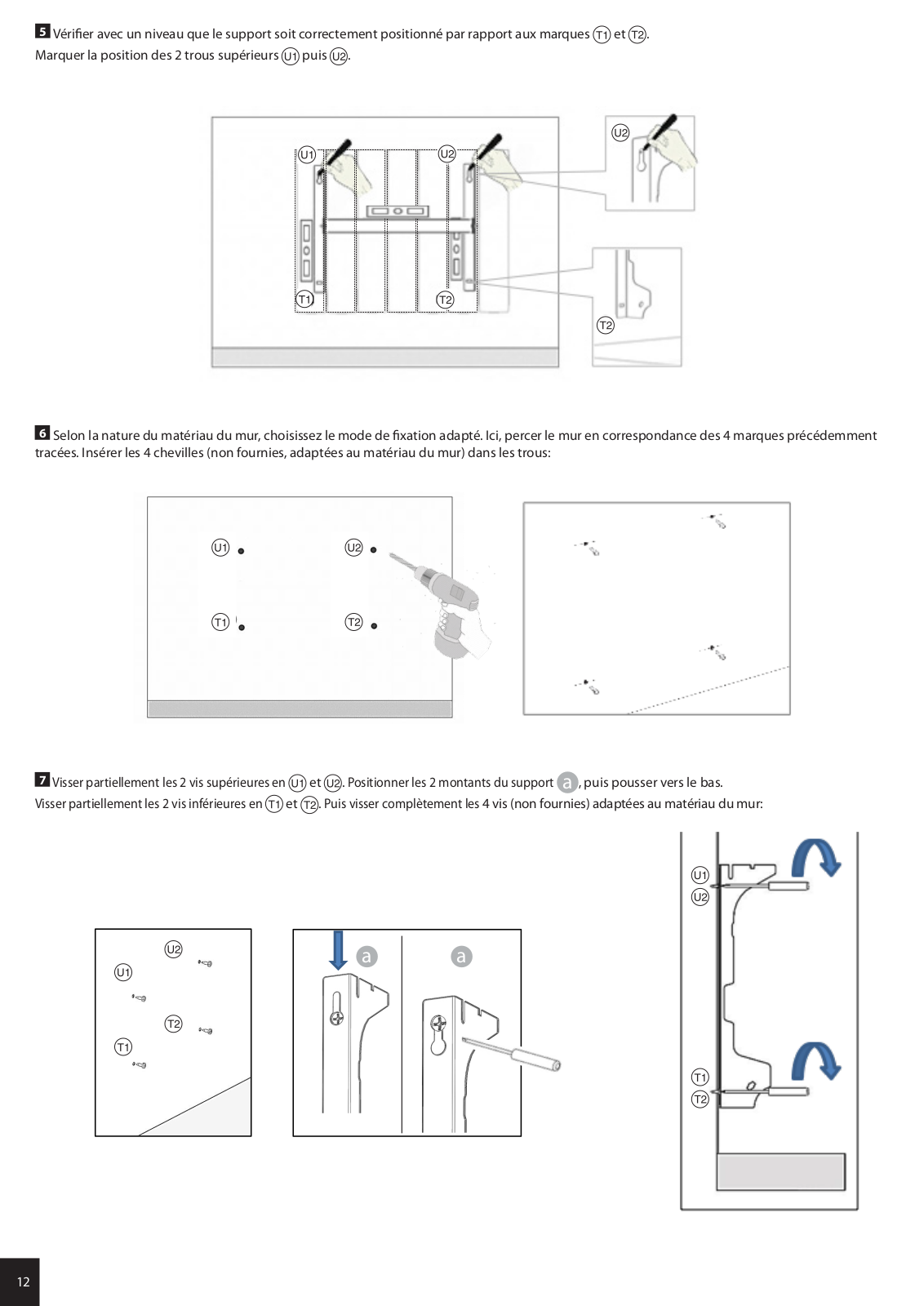

5 Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques et . Marquer la position des 2 trous supérieurs puis .

6 Selon la nature du matériau du mur, choisissez le mode de fixation adapté. Ici, percer le mur en correspondance des 4 marques précédemment tracées.

2

	Insérer les 4 chevilles (non fournies, adaptées au matériau du mur)		Insérer les vis dans les chevilles.
dans les trous.

	Visser partiellement les deux vis			et	et pousser vers le bas le					d sur les montants.

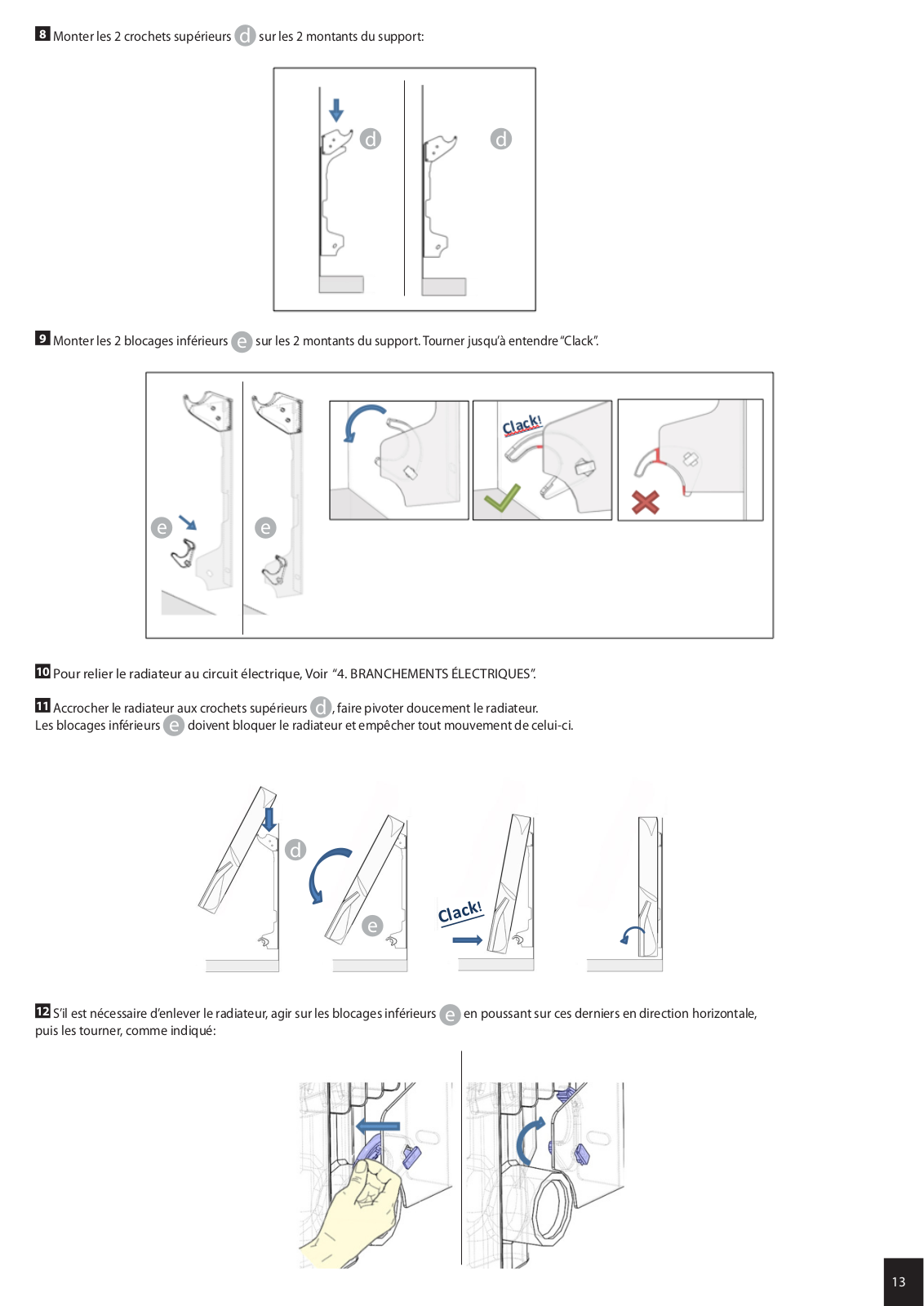

						10	Monter les 2 crochets supérieurs
support a .
								d		d
		a
			a

11 Monter les 2 blocages inférieurs e et les tourner vers le bas jusqu’à entendre ‘Clack’.

	e	e

3

	Pour relier le radiateur au circuit électrique, Voir “4. BRANCHEMENTS ÉLECTRIQUES”.	e doivent bloquer le radiateur
Accrocher le radiateur aux crochets supérieurs d , faire pivoter doucement le radiateur. Les blocages inférieurs
et empêcher tout mouvement de celui-ci.

d

e

!
Clack

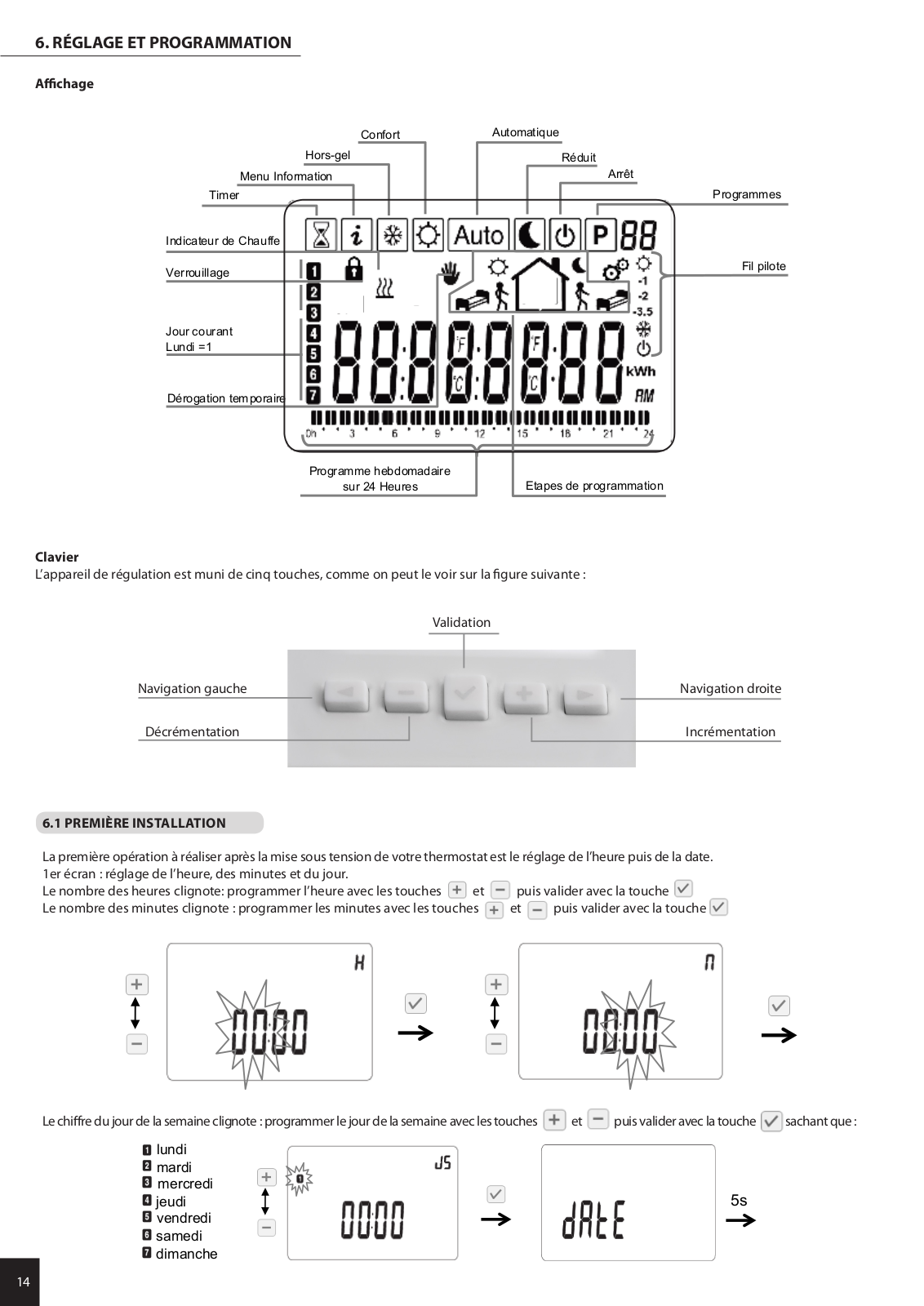

GUIDE D’INSTALLATION RAPIDE POUR LE DÉMARRAGE DU RADIATEUR:

Affichage

Confort

Automatique

Hors-gel

Réduit

Menu Information

Arrêt

Timer

Programmes

Indicateur de Chauffe

Verrouillage

Fil pilote

Jour courant

Lundi =1

Dérogation temporaire

Programme hebdomadaire

Etapes de programmation

Clavier

sur 24 Heures

L’appareil de régulation est muni de cinq touches, comme on peut le voir sur la figure suivante :

Validation

Navigation gauche

Navigation droite

Décrémentation

Incrémentation

La première opération à réaliser après la mise sous tension de votre thermostat est le réglage de l’heure puis de la date. 1er écran : réglage de l’heure, des minutes et du jour.

Le nombre des heures clignote: programmer l’heure avec les touches et puis valider avec la touche Le nombre des minutes clignote : programmer les minutes avec les touches et puis valider avec la touche

4

Le chiffre du jour de la semaine clignote : programmer le jour de la semaine avec les touches et puis valider avec la touche sachant que :

lundi
mardi
mercredi	5s
jeudi
vendredi
samedi
dimanche

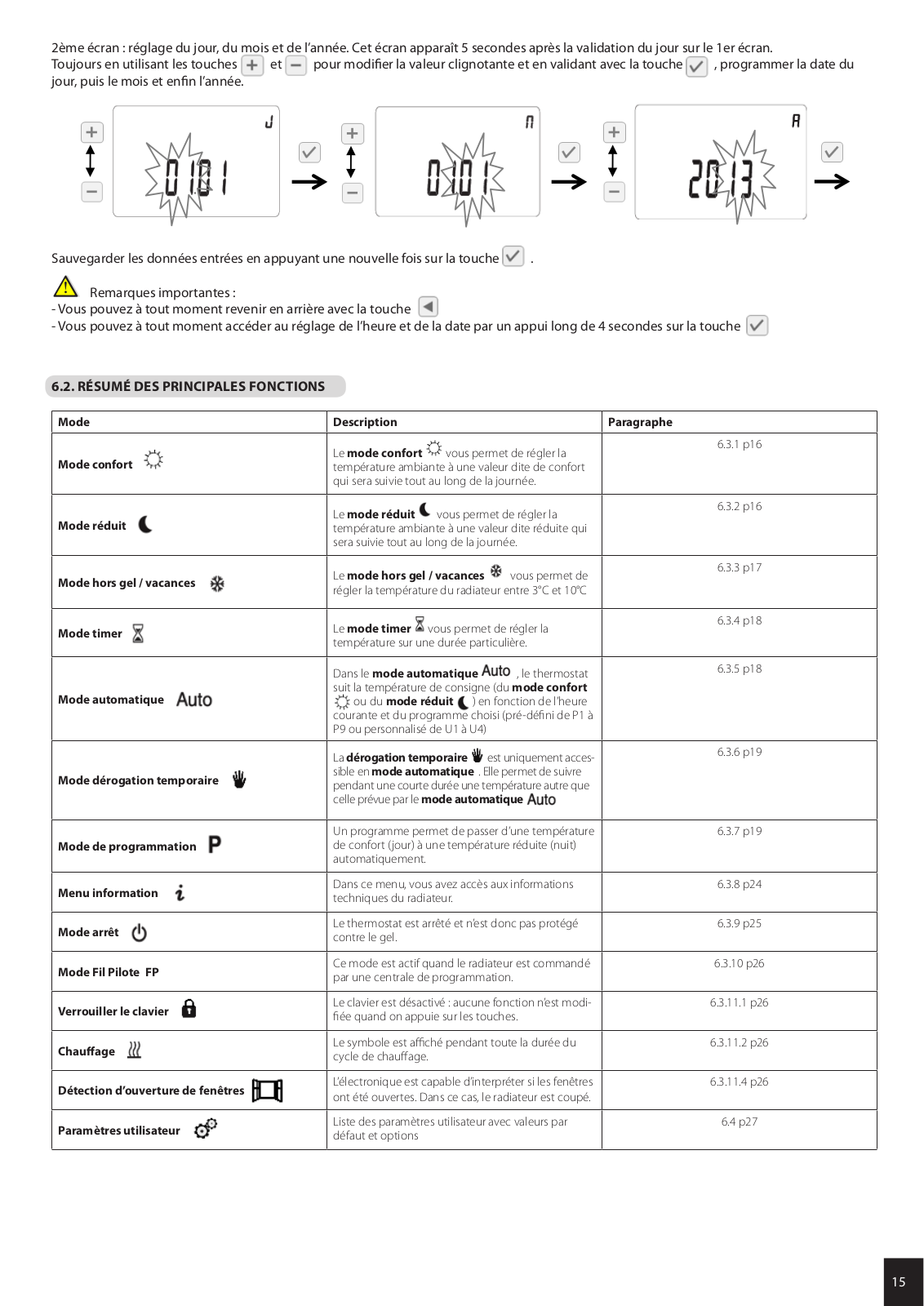

2ème écran : réglage du jour, du mois et de l’année. Cet écran apparaît 5 secondes après la validation du jour sur le 1er écran.

Toujours en utilisant les touches et pour modifier la valeur clignotante et en validant avec la touche , programmer la date du jour, puis le mois et enfin l’année.

Sauvegarder les données entrées en appuyant une nouvelle fois sur la touche .

Remarques importantes :

-Vous pouvez à tout moment revenir en arrière avec la touche

-Vous pouvez à tout moment accéder au réglage de l’heure et de la date par un appui long de 4 secondes sur la touche

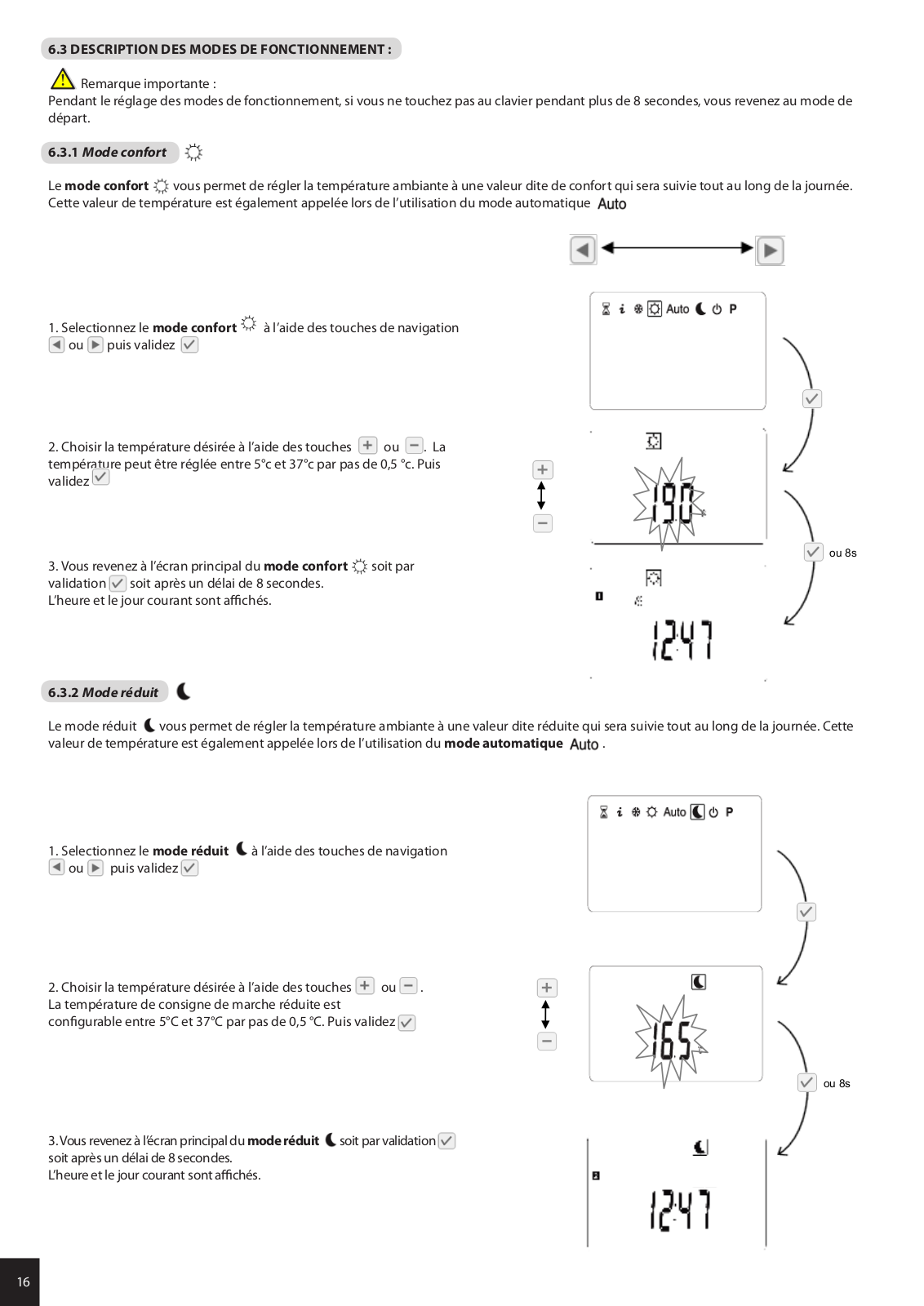

Remarque importante :

Pendant le réglage des modes de fonctionnement, si vous ne touchez pas au clavier pendant plus de 8 secondes, vous revenez au mode de départ.

Le mode confort vous permet de régler la température ambiante à une valeur dite de confort qui sera suivie tout au long de la journée. Cette valeur de température est également appelée lors de l’utilisation du mode automatique

1. Selectionnez le mode confort à l’aide des touches de navigation ou puis validez

2. Choisir la température désirée à l’aide des touches ou . La température peut être réglée entre 5°c et 37°c par pas de 0,5 °c. Puis validez

ou 8s

3. Vous revenez à l’écran principal du mode confort soit par validation soit après un délai de 8 secondes.

L’heure et le jour courant sont affichés.

5

Chères clientes, cher clients,

Nous vous remercions d’avoir acheté l’un de nos produits et nous espérons qu’il saura vous donner entière satisfaction.

Nous vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur l’utilisation et l’entretien du radiateur.

Nous vous conseillons également de garder la notice et la facture soigneusement afin de la consulter en cas de besoin.

L’EMBALLAGE COMPREND :

Radiateur en aluminium avec thermostat digital programmable, support de fixation, manuel d’instructions.

EMBALLAGE

L’emballage de ce radiateur a été conçu à 99 % de carton. Nous nous engageons pour éliminer l’utilisation de polystyrène.

ÉCONOMIE D’ÉNERGIE

19°C est la température conseillée pour votre intérieur. Précision de régulation du thermostat à 0,5° C.

Réduire le thermostat de 1°C équivaux à 7% d’économies possibles. Vous êtes citoyens responsables .

SOMMAIRE

1.	CARACTÉRISTIQUES .. .					. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .				. . . . . . . . . . .Page			7
	1.1.	CARACTÉRISTIQUES DE L’APPAREIL.						. . .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . ..	. ..	. .. . .. . ..	. .. .Page	7
	1.2. CARACTÉRISTIQUES TECHNIQUES DE L’ÉLECTRONIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .									. .	. . . . . .	. . .Page	7
2.	DESCRIPTION ET SPÉCIFICATIONS TECHNIQUES DU PRODUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .									.	. . . . . . .	. .Page	7
3.	AVERTISSEMENTS .				. . .	. . . . . . . . . . . .	. .	. . . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	.	. . . . . . .	. Page	8
4.	BRANCHEMENTS ÉLECTRIQUES. . . . .						. .	. .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . .		..	. . . . . . . Page		9
	4.1. SPÉCIFICATIONS POUR L’INSTALLATION DANS LA SALLE DE BAINS. . . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .									..	. .. . .. . .. .	.. .Page	9
5.	INSTALLATION DE L’APPAREIL . . . .. . .. .						.. .	.. . .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	..	. .. . .. . .. .	.. .Page 10
	5.1. FIXATION MURALE DU RADIATEUR .							. . . . . . .	.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. .	. . . . . . ..		. .Page 10
6.	RÉGLAGE ET PROGRAMMATION . . . .. .						.. .	.. . .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	.. .	.. . .. . .. .	.. .Page 14
	6.1.	PREMIÉRE INSTALLATION. . . .. . .. .					.. . ..	. .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	.. .	.. . .. . .. .	.. .Page 14
	6.2. RÉSUMÉ DES PRINCIPALES FONCTIONS . . . .								. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 15
	6.3 . DESCRIPTION DES MODES DE FONCTIONNEMENT . . . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .									.. .	.. . .. . .. .	.. .Page 16
	6.3.1.		MODE CONFORT . . . . . . . .				.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. .			. . . . . . ..		. .Page 16
	6.3.2.		MODE RÉDUIT . . . . . . . . . . .				. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 16

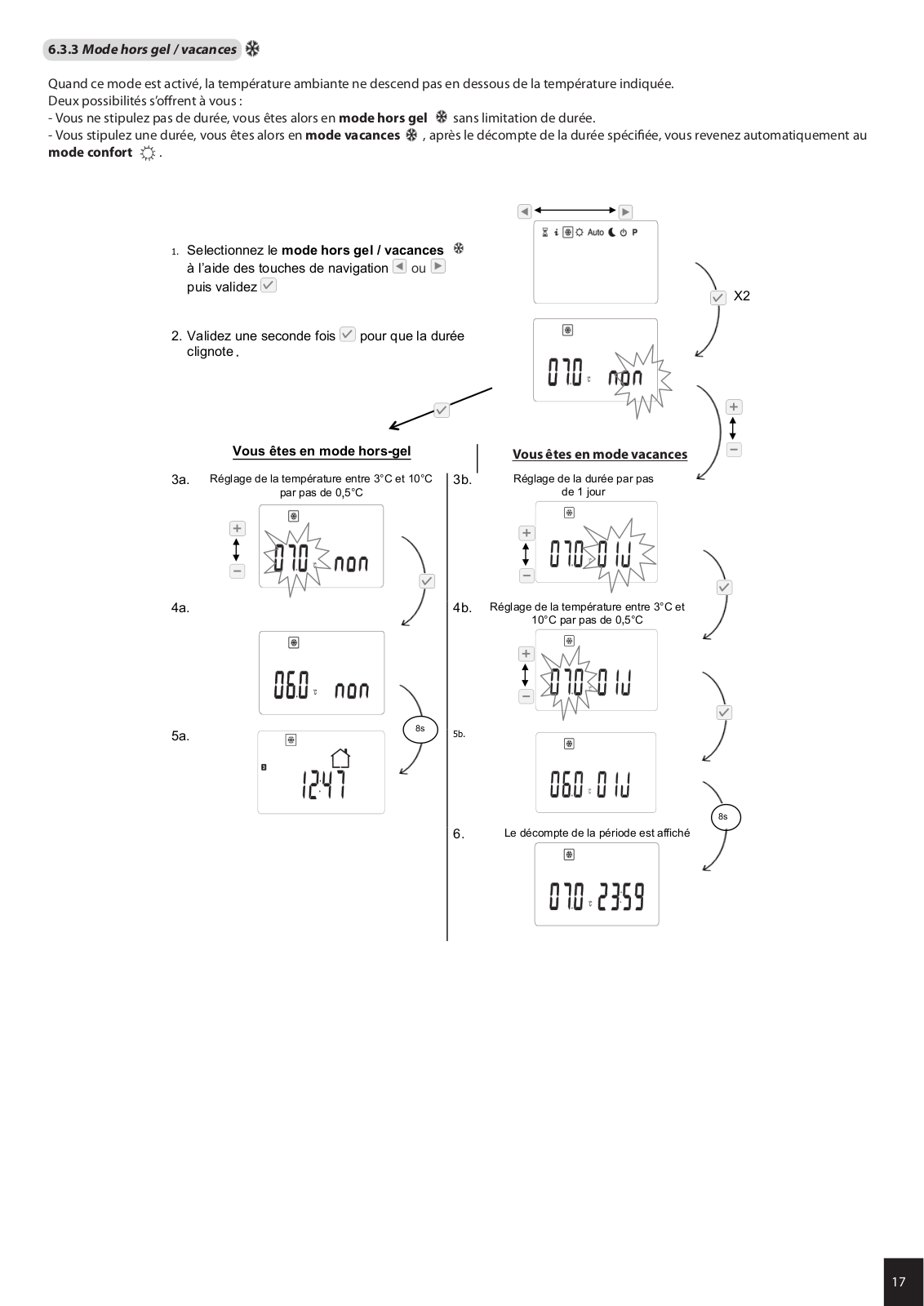

	6.3.3.		MODE HORS GEL/VACANCES				.. .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .		. . . . . . . . . . .Page 17

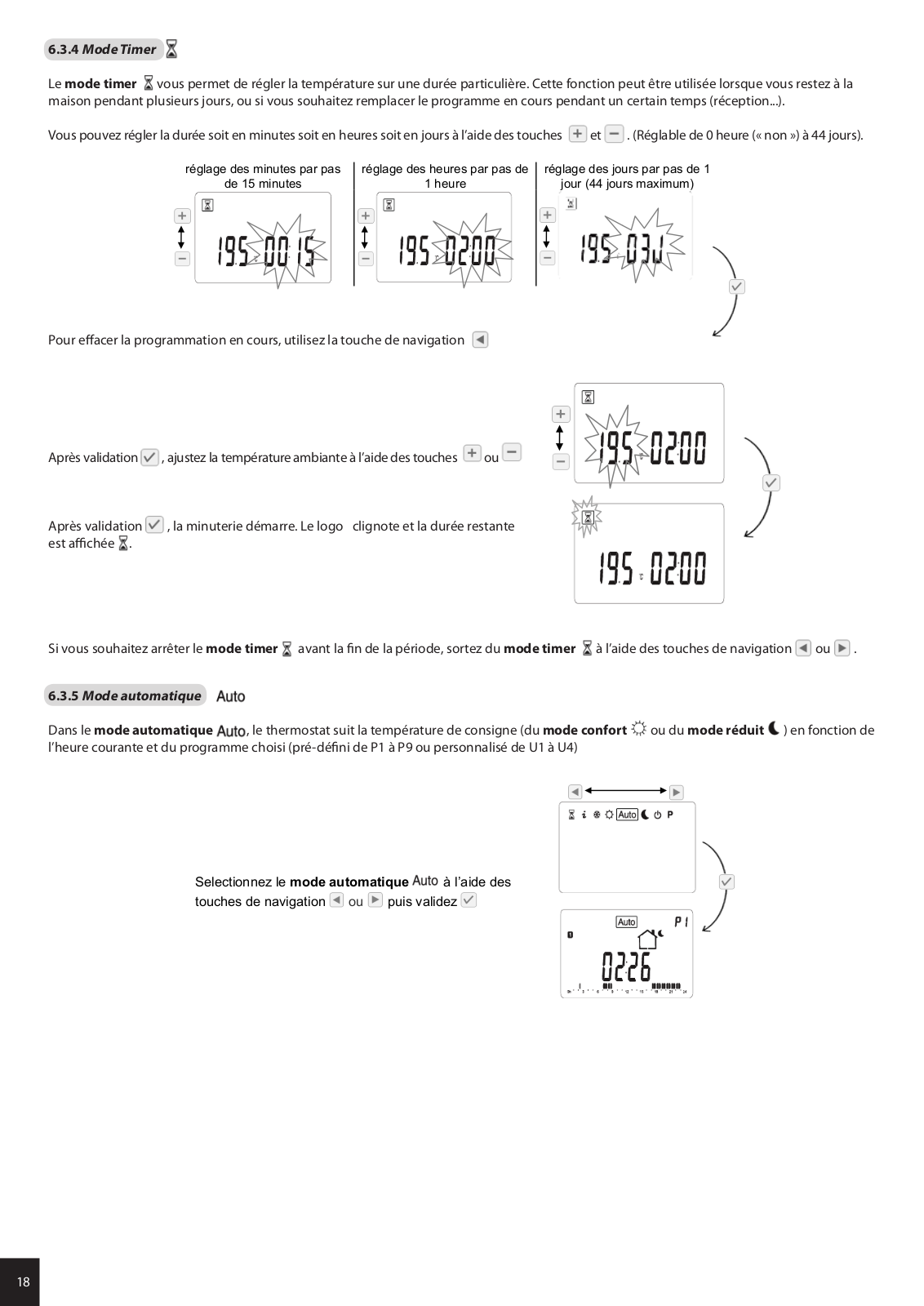

	6.3.4.		MODE TIMER			. . . . . . . . . . . .	. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 18
	6.3.5.		MODE AUTOMATIQUE . . . . .				. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 18

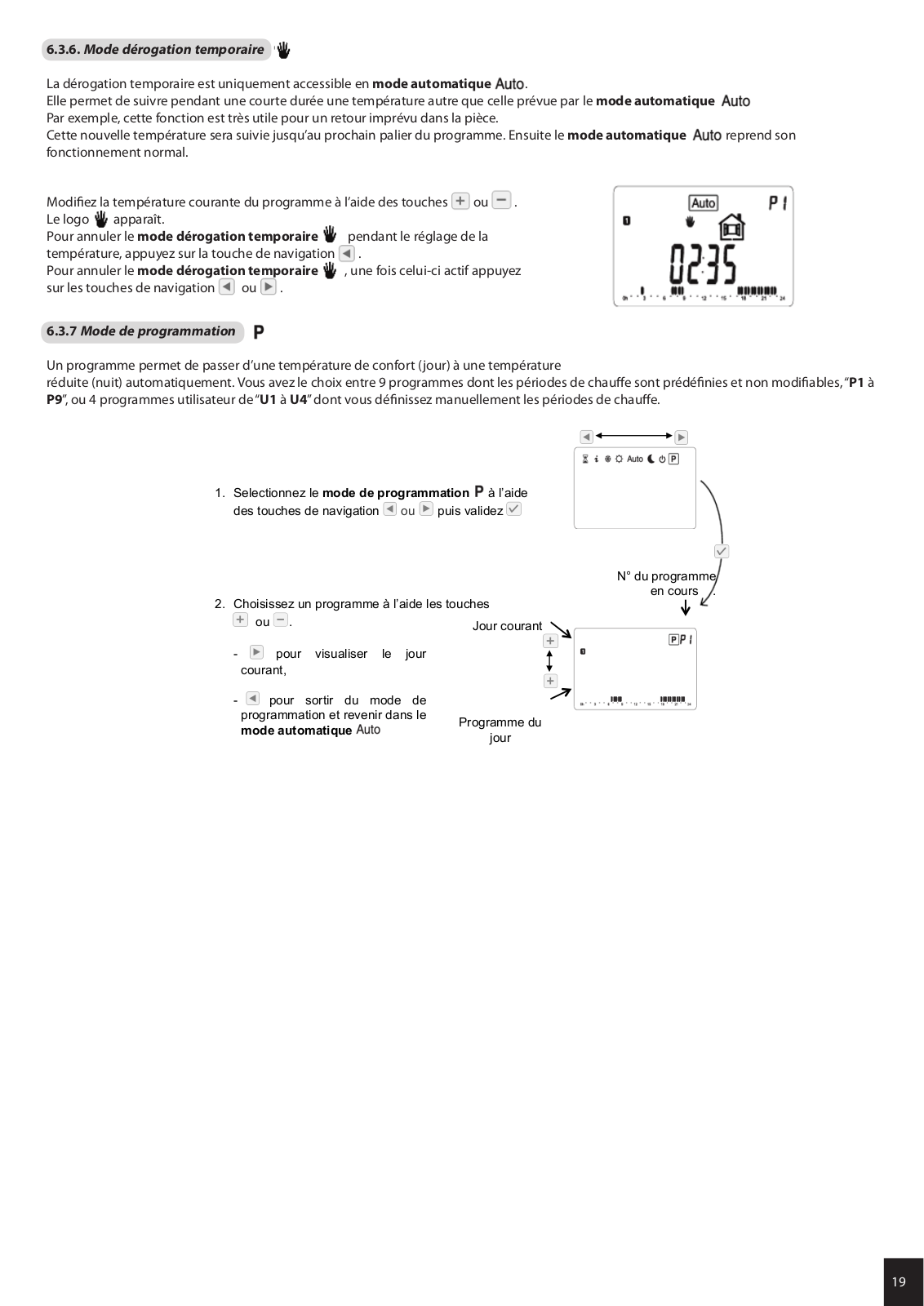

	6.3.6.		MODE DÉROGATION TEMPORAIRE . . . .. .						.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	.. .	.. . .. . .. .	.. .Page 19
	6.3.7.		MODE DE PROGRAMMATION				. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. Page 19

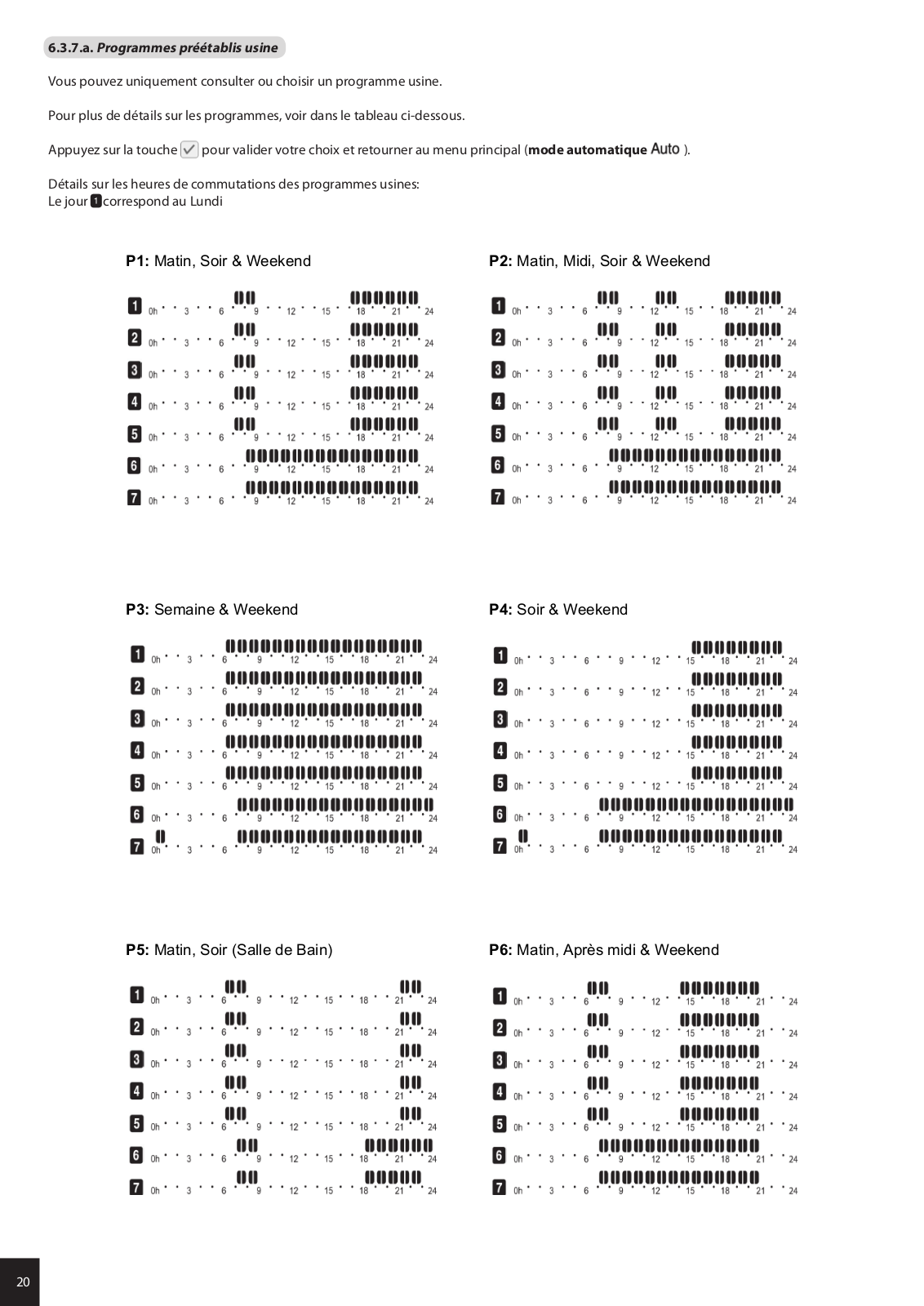

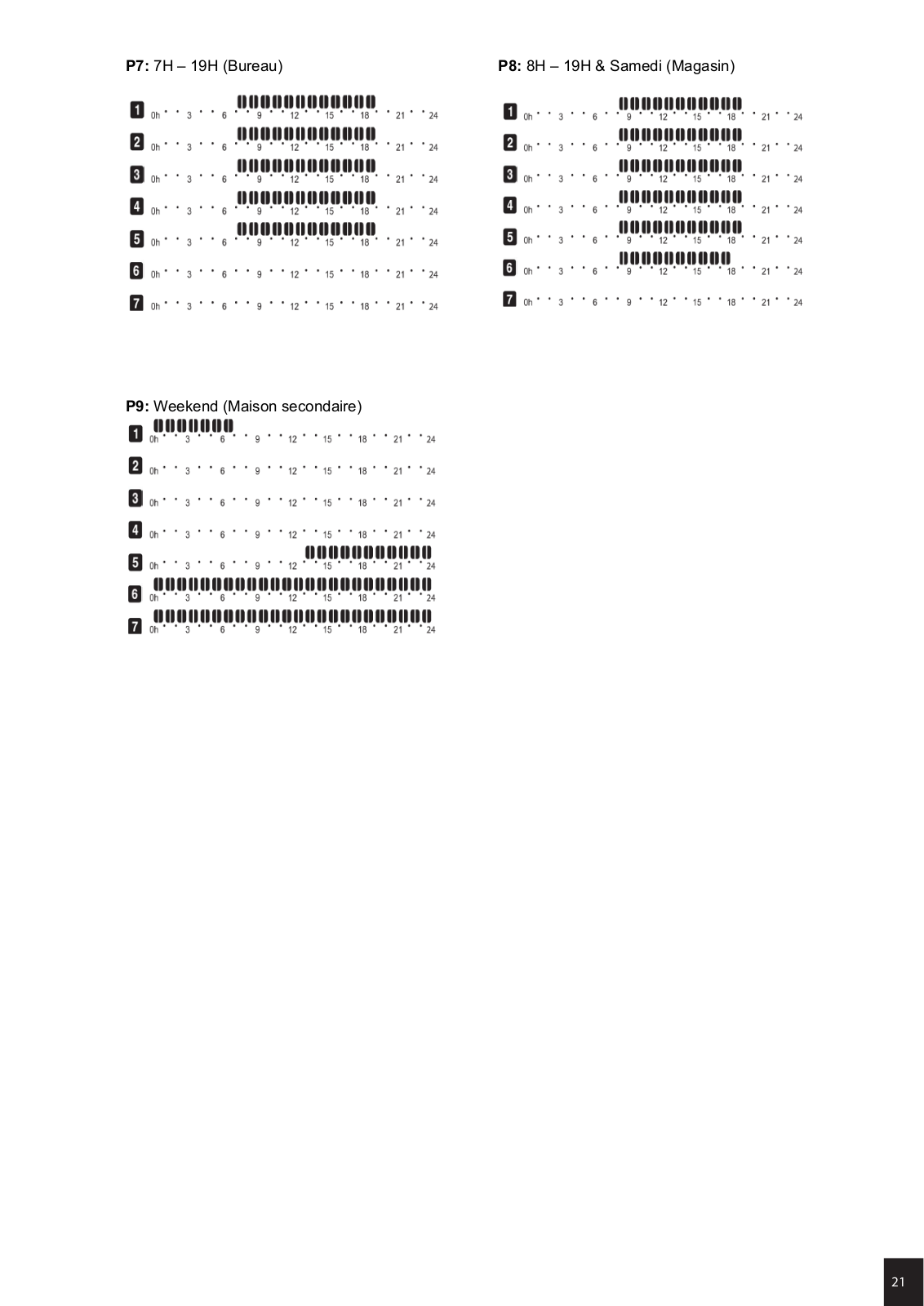

		6.3.7.a.		PROGRAMMES PRÉÉTABLIS USINE . .					. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. Page 20

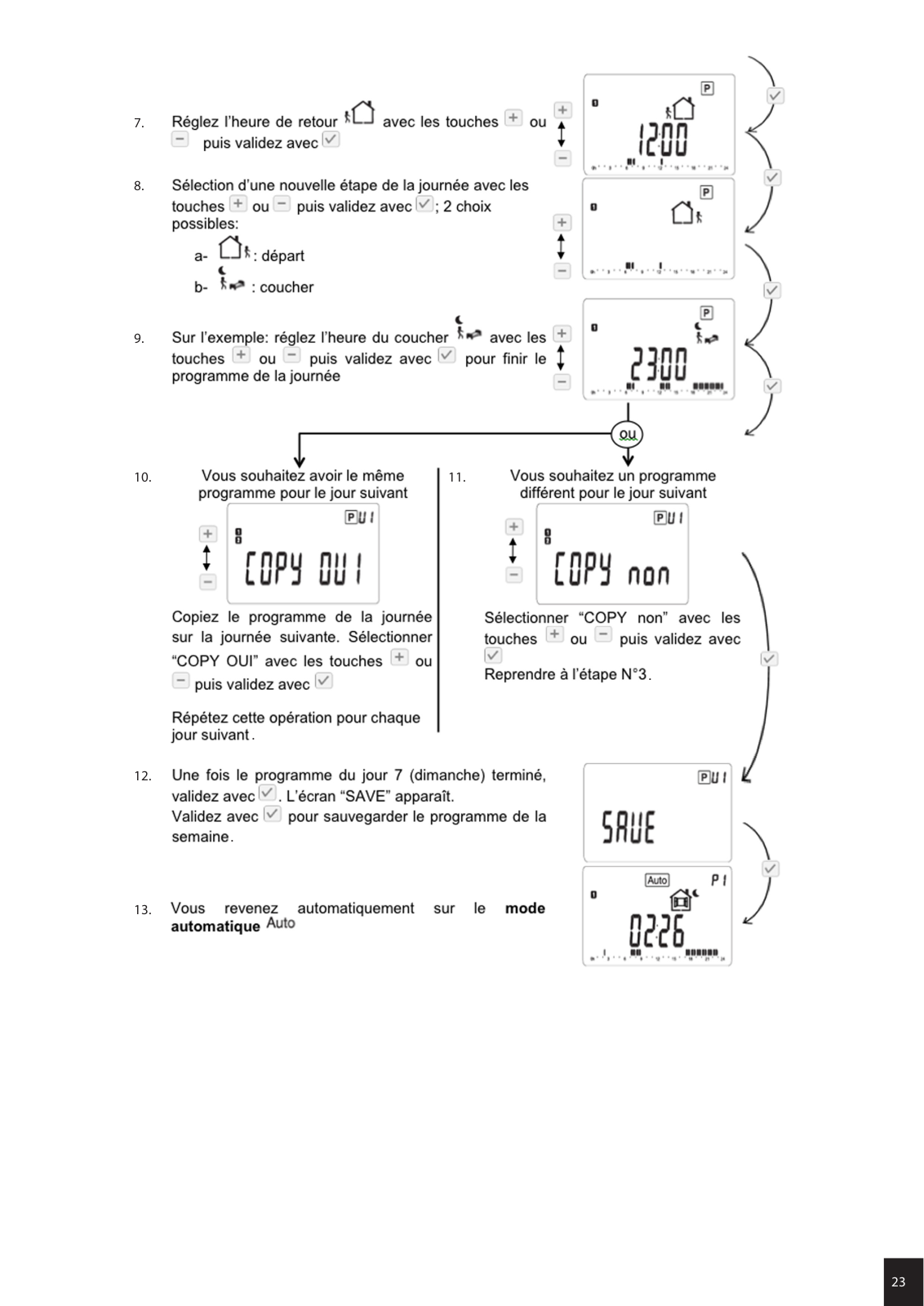

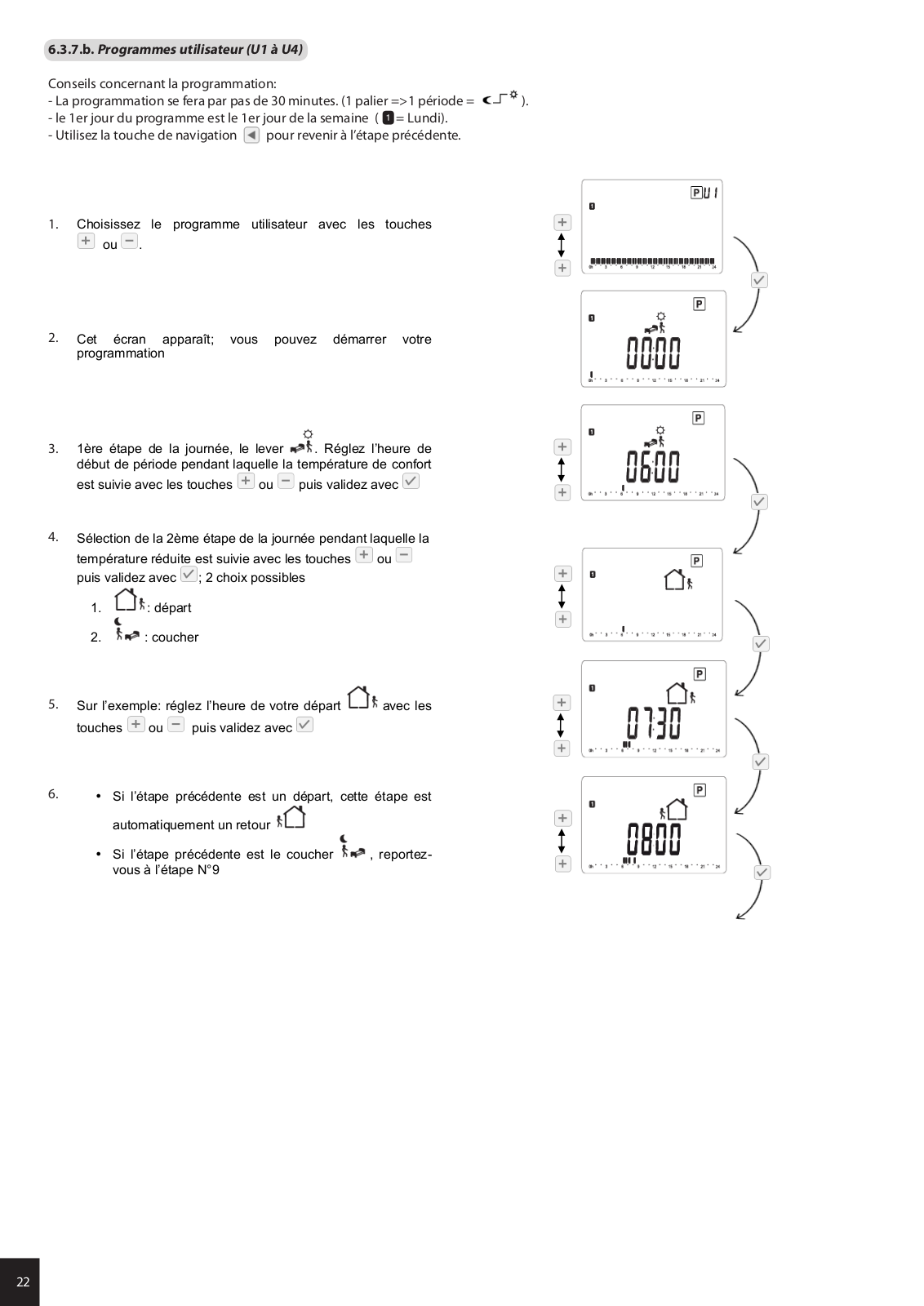

		6.3.7.b.		PROGRAMMES UTILISATEUR . . . . . . .					. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 22

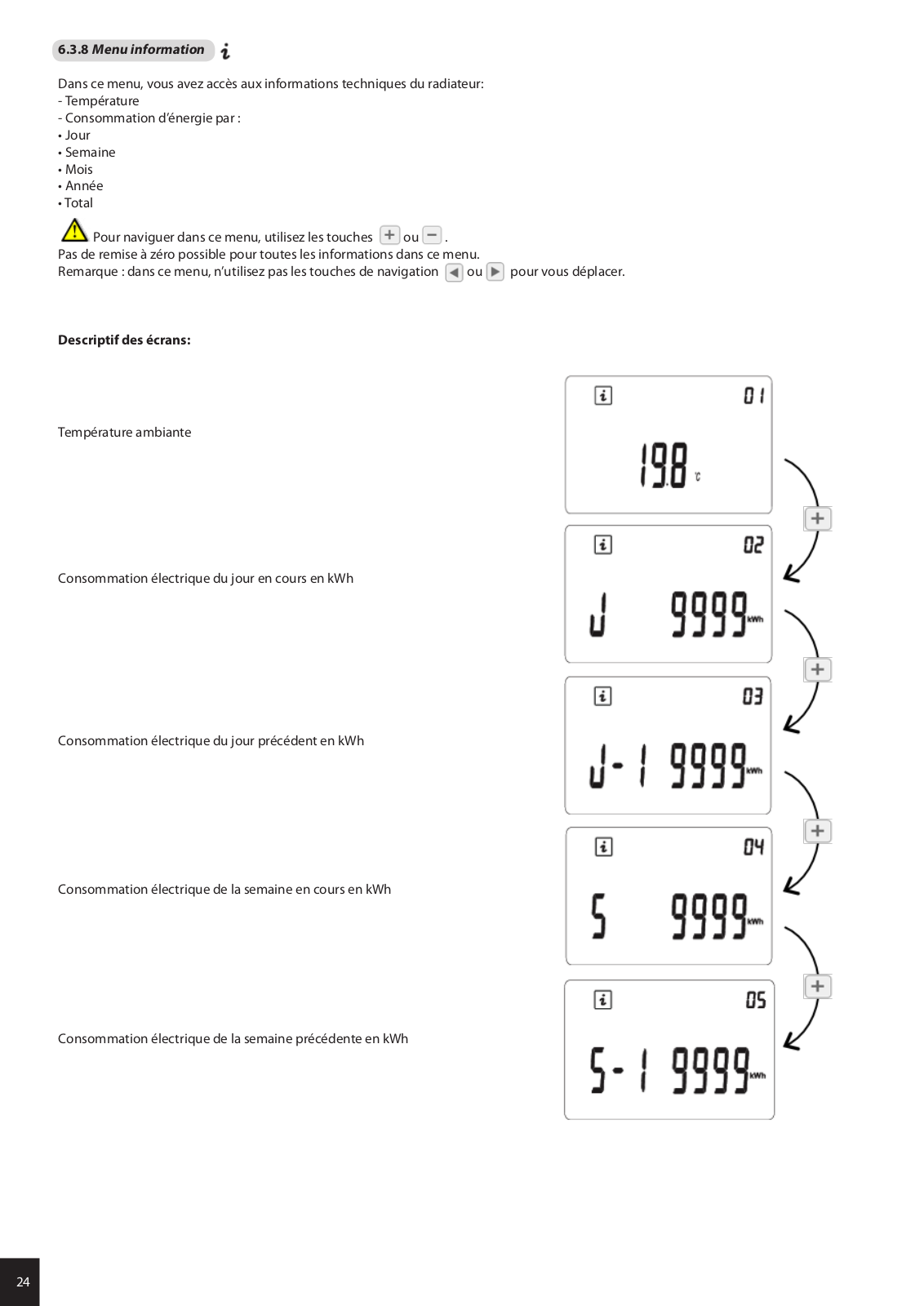

	6.3.8.		MENU INFORMATION . . . . . .				. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. Page 24

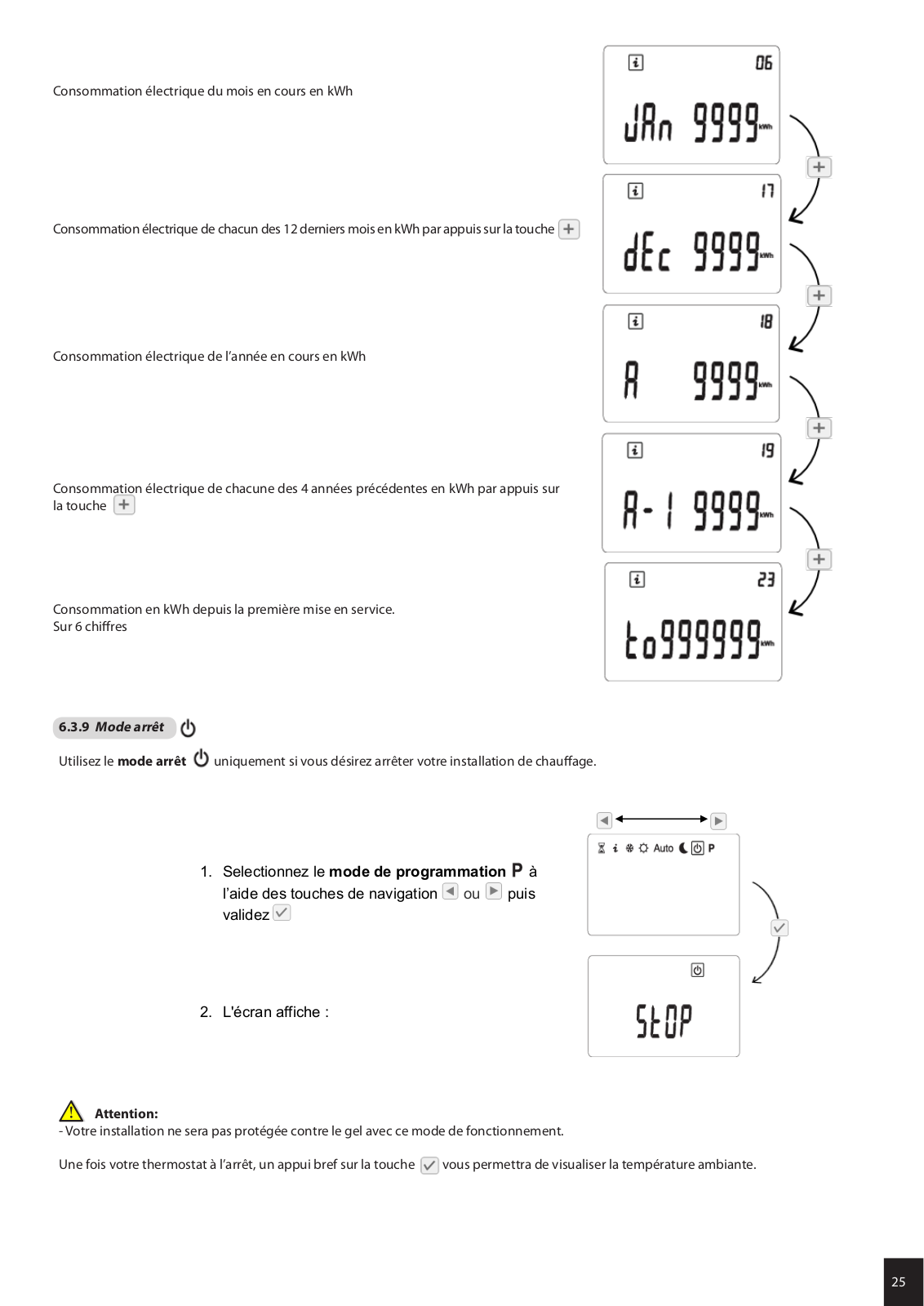

	6.3.9.		MODE ARRÊT .			. . . . . . . . . . .	. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 25

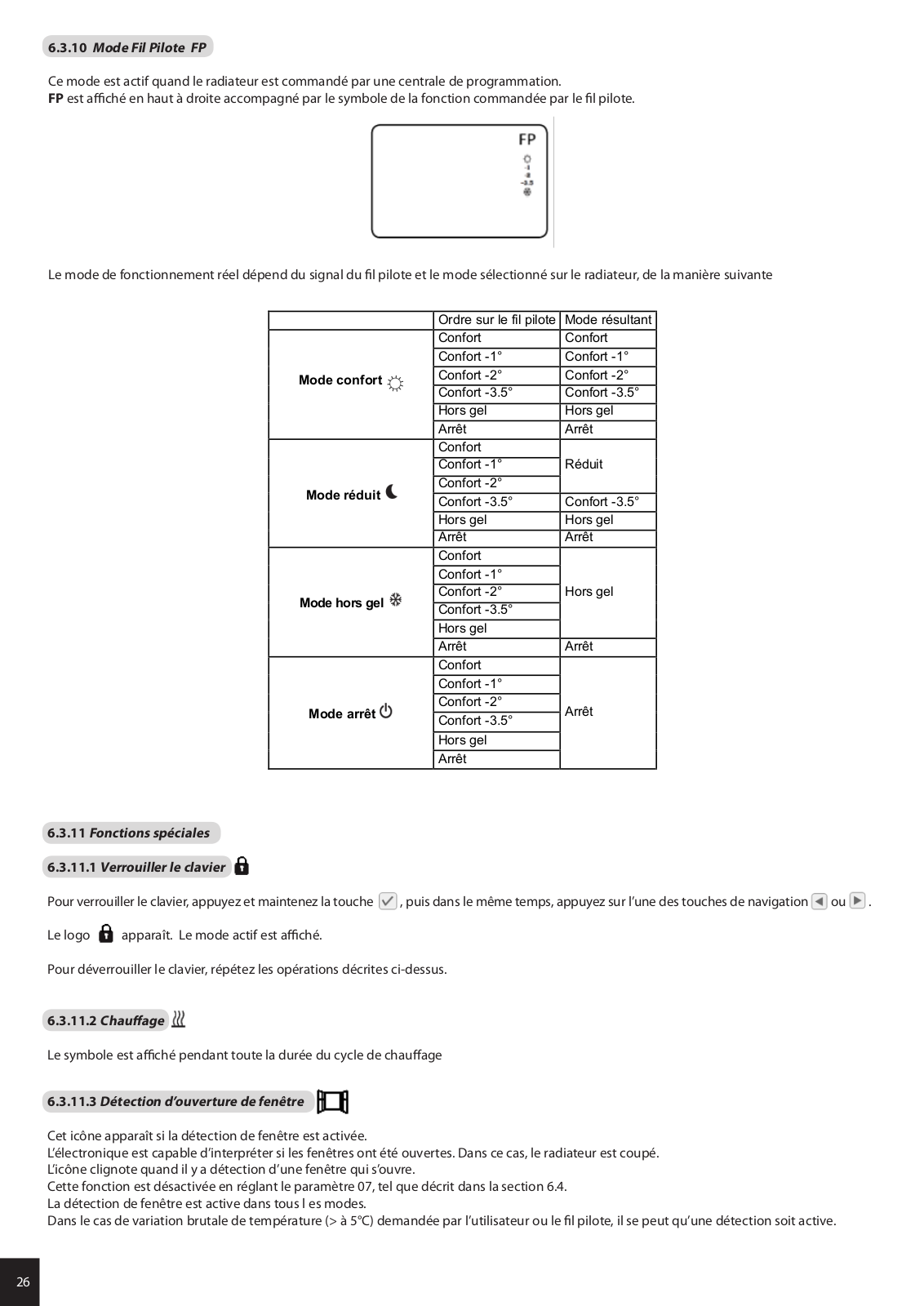

	6.3.10.		MODE FIL PILOTE . . . . . . . .				. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 26
	6.3.11.		FONCTIONS SPÉCIALES . . .				.. . ..	. .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	.. .	.. . .. . .. .	.. .Page 26
			6.3.11.1.		VERROUILLER LE CLAVIER . . . . .				. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 26
			6.3.11.2.		CHAUFFAGE . . . . .		. . .	.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . .		..	. . . . . . . Page 26
			6.3.11.3. DÉTECTION D’OUVERTURE DE FENÉTRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .							. .	. . . . . .	. .Page 26
			6.3.11.4.		FONCTIONNEMENT ITCS . . . . .				. . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . .	..	. . . . . . . Page 27

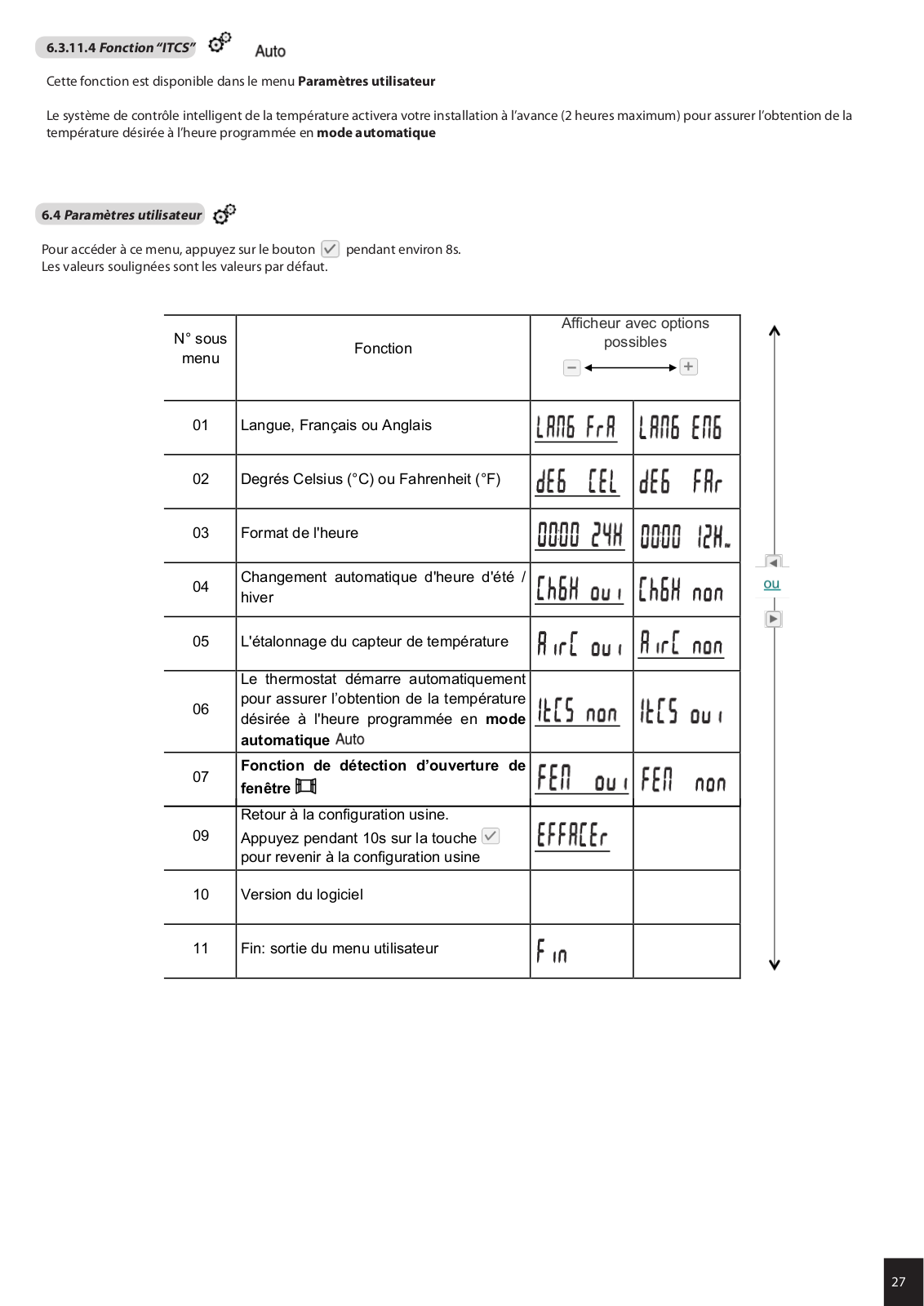

	6.4.	PARAMÈTRES UTILISATEUR . . . .					. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 27

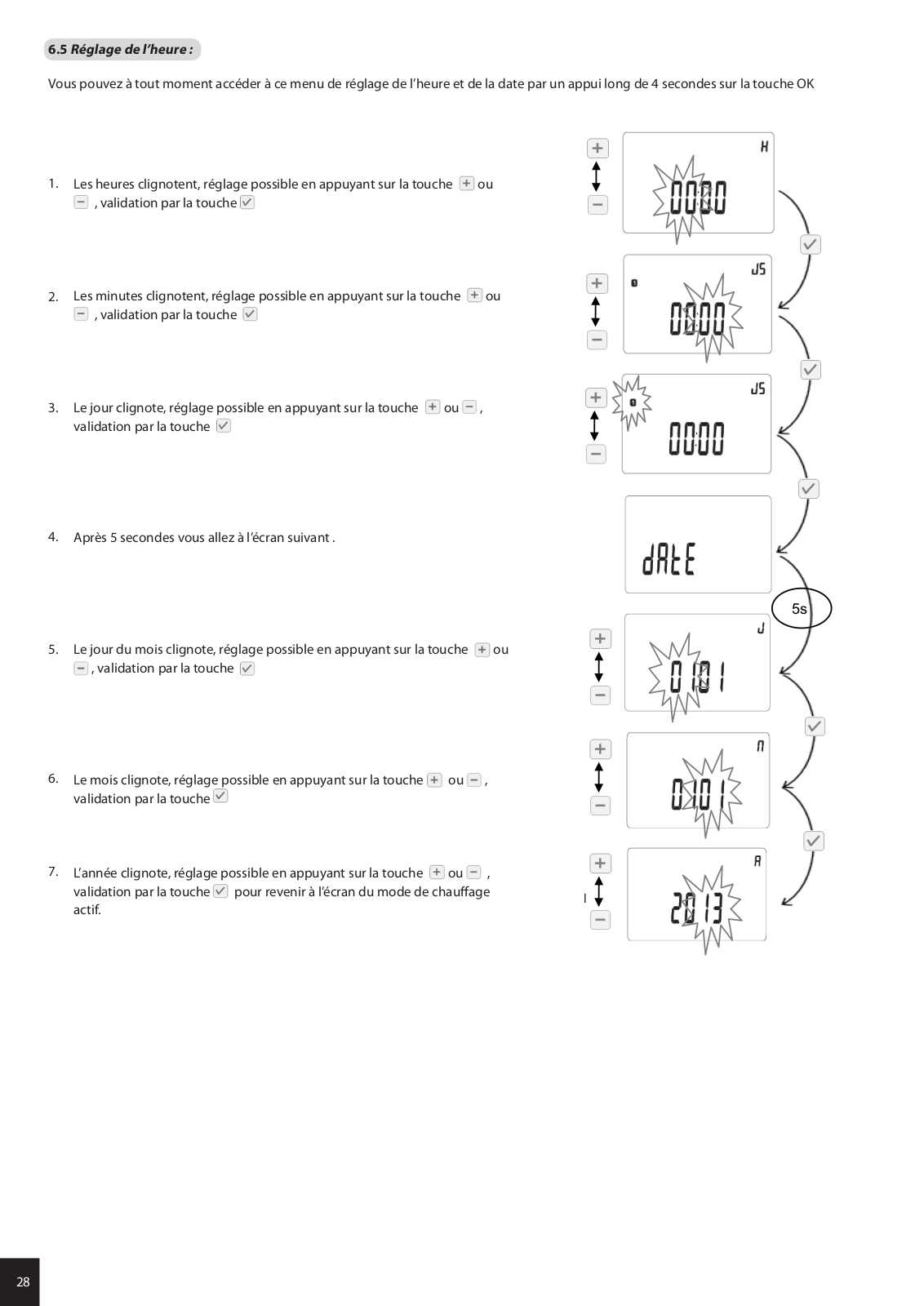

	6.5.	RÉGLAGE DE L’HEURE . . . . . . . .					. . .	. . . . . . .	. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	. .	. . . . . .	. .Page 28

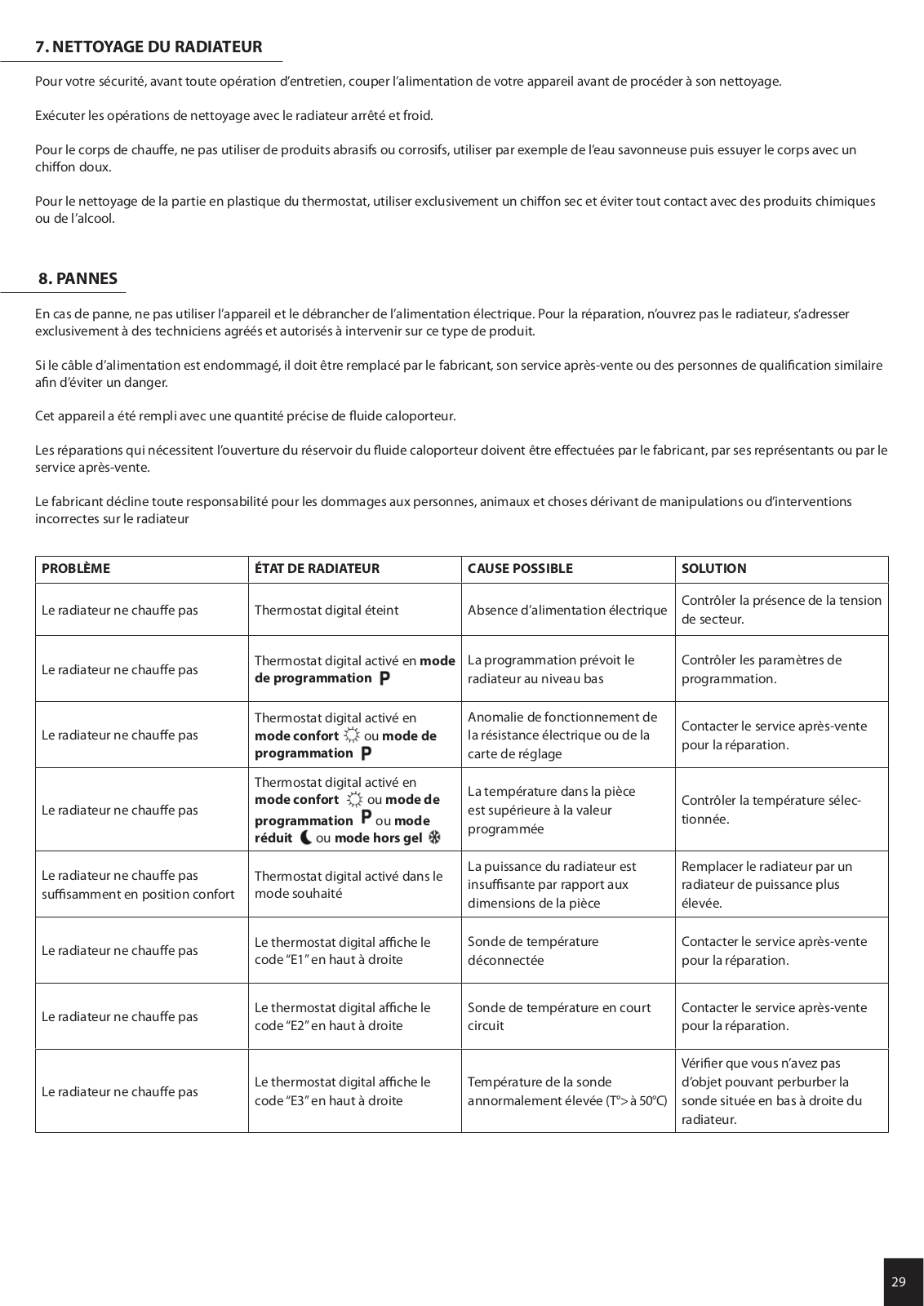

7.	NETTOYAGE DU RADIATEUR . . . . . . .						.	.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . ..		. . . . . . .		.. Page 29
8.	PANNES . . .			.. . .. . ..	. .. . ..	. .. . .. . .. . .. . .. .	.. . ..	. .. . .. . .. .	.. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. .	.. .	.. . .. . .. .	.. .Page 29

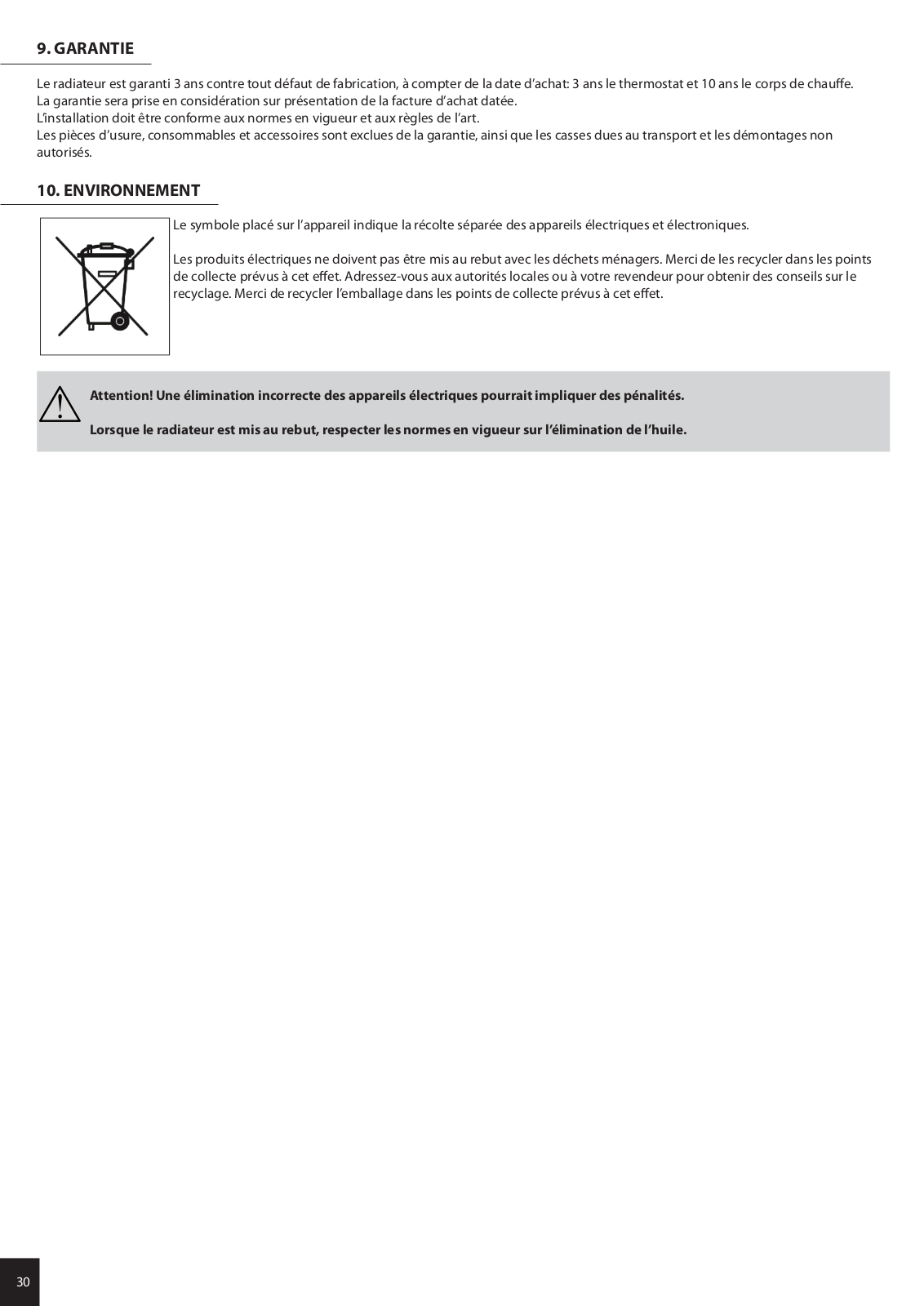

9.	GARANTIE . .			. . . .	. .	.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . .				. . . . .. .		. . .Page 30
10.	ENVIRONNEMENT				. . . .	. . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . .				..	. . . . . . . Page 30

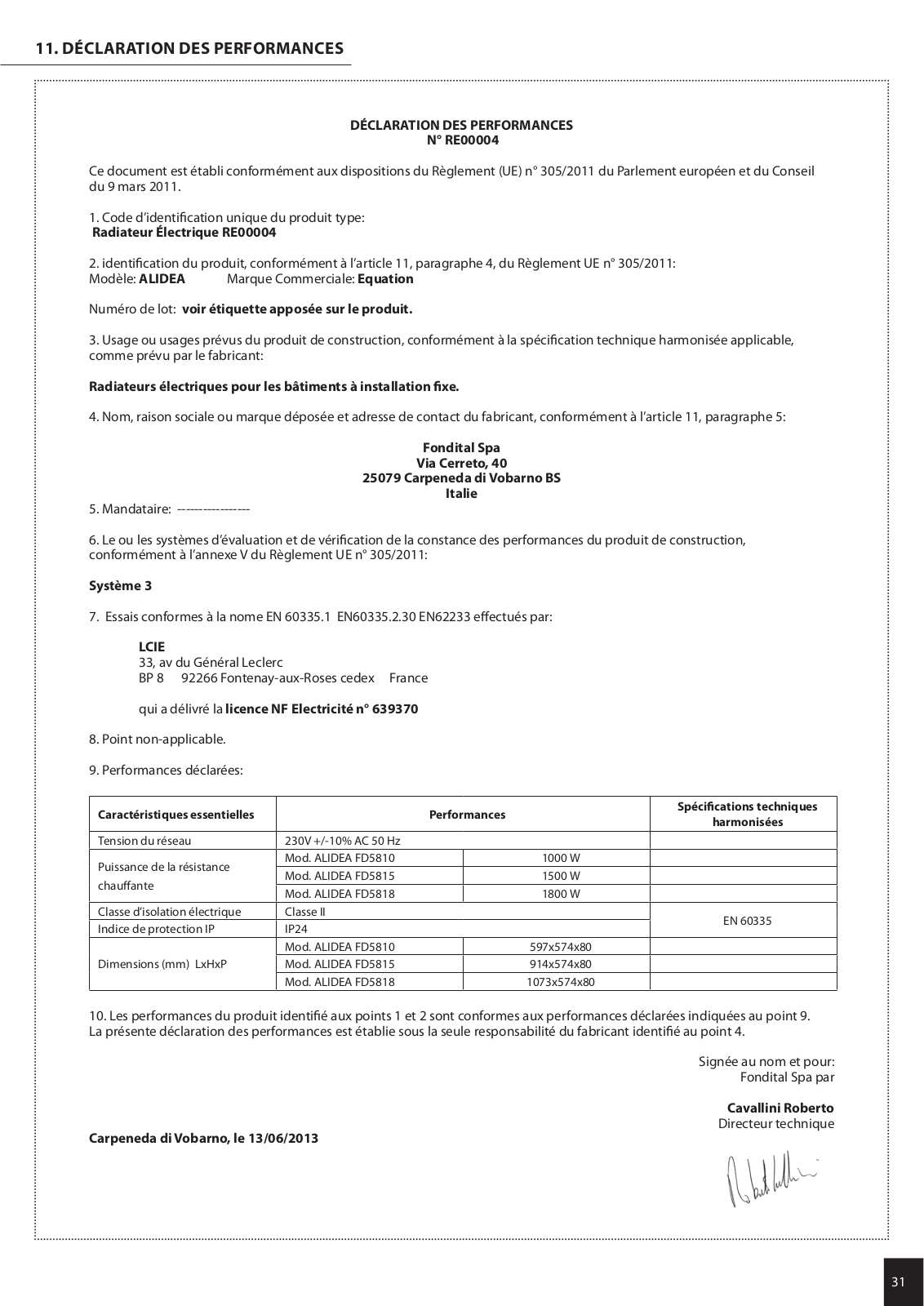

11.	DÉCLARATION DES PERFORMANCES						. .	. . . . . .	.. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. . . . . . . . .. .	. .	. . . . ..	. .Page 31

6

1. CARACTÉRISTIQUES

1.1 CARACTÉRISTIQUES DE L’APPAREIL

L’appareil satisfait les exigences de la norme NF Électricité.

IP24 : appareil protégé contre les projections d’eau

Classe II : double isolation

	ALIDEA	Puissance	n°	Largeur	Hauteur	Profondeur	Poids net
		W	éléments	mm	mm	mm	Kg
	FD5810	1000	6	597	574	80	12
	FD5815	1500	10	914	574	80	18,8
	FD5818	1800	12	1073	574	80	21

1.2 CARACTÉRISTIQUES TECHNIQUES DE L’ÉLECTRONIQUE

Tension de réseau	230V +/-10% AC 50 Hz
Puissance de la résistance chauffante	Mod. ALIDEA FD5810	1000 W
	Mod. ALIDEA FD5815	1500 W
	Mod. ALIDEA FD5818	1800 W
Classe d’isolation	Classe II
Degré de protection contre l’eau	IP24
Température d’utilisation	0 à 50°C
Température de stockage	-20 à 70°C
Humidité d’utilisation	0 à 85% sans condensation
Régulation	Proportionnel et Intégral
Résolution réglage de la température	0,1 °C, Numérique avec bouton de réglage
Échelle de température	5° à 37°C
Résolution de température	0,1 °C
Consommation en stand-by	< 4 W

2. DESCRIPTION ET SPÉCIFICATIONS TECHNIQUES DU PRODUIT

Le radiateur est constitué d’un corps en alliage d’aluminium EN AB 46100. Il contient un fluide caloporteur constitué d’une huile minérale hautement raffinée à coefficient de transmission de chaleur élevée. Cette huile a une faible viscosité et a une résistance à l’oxydation. Ceci garantit une longue durée de vie.

Le fluide interne est chauffé au moyen d’une résistance électrique avec isolation en Classe II; cette résistance est dotée d’un thermostat de contrôle et d’un fusible de sécurité.

Le radiateur peut être programmé sur une base quotidienne et hebdomadaire. Il est fourni avec des scénarios de programmation pré-établis. La résolution de la planification est d’une demi-heure.

Le radiateur donne une indication de la consommation d’énergie (Menu information ) sur une base quotidienne / hebdomadaire / mensuelle / annuelle. Ceci est un guide qui permet à l’utilisateur d’évaluer son propre comportement par rapport à la consommation d’énergie. Ces valeurs ne

sont pas la mesure exacte de la consommation.

Pour éviter une dispersion d’énergie, le thermostat est muni d’une Détection d’ouverture de fenêtres	. Dans ce cas, le radiateur est coupé. Le
radiateur est toujours allumé quand il détecte la présence d’une personne.

N.B. : tous les radiateurs sont munis d’une étiquette d’identification qui assure leur traçabilité. Cette étiquette atteste la conformité aux directives CEE et aux normes électriques en vigueur.

L’installation doit être exécutée dans les règles de l’art, conformément aux normes et aux instructions reportées dans ce manuel.

Couleur du radiateur : RAL 9010.

7

3. AVERTISSEMENTS

RAPPELS: Sur le radiateur est apposée une étiquette qui reporte le symbole illustré ci-contre, dont la signification est la suivante:

Afin d’éviter une surchauffe de l’appareil, NE PAS COUVRIR LE RADIATEUR.

Il ne faut en aucun cas :

-couvrir, même partiellement, le radiateur ;

-placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc.

Il ne faut en aucun cas installer le radiateur :

-dans une niche ;

-à moins de 10 cm des angles de la pièce ;

-sous une prise de courant ;

-sur une étagère.

Le radiateur doit être fixé au mur au moyen du support de fixation fourni.

Toute intervention sur l’appareil doit être exécutée par des professionnels agréés.

Les réparations qui nécessitent l’ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, par son service après vente ou par des personnes de qualification similaire afin d’éviter un danger.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

-Les sacs en plastique peuvent être dangereux, pour éviter tout risque d’étouffement, gardez-les hors de portée des enfants en bas âge.

-Tous les matériaux d’emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d’emballage, sacs, cartons, etc.

-Bien que ce produit a été conçu pour assurer la sécurité et la facilité d’utilisation, comme avec n’importe quel autre produit

électrique ou de chauffage, il faut toujours faire preuve de prudence lorsque des enfants sont concernés. Nous vous conseillons vivement de ne pas laisser intervenir sur les contrôles et sur tout raccordement électrique les enfants ou toute personne inapte.

-Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle pratique peut endommager le radiateur ou le détacher de la paroi ou des éléments de fixation, ce qui pourrait causer des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur.

-N’essayez jamais de altérer ou de modifier ce produit, de le peindre ou d’y appliquer des autocollants. Cela annule la garantie et peut causer un dysfonctionnement du produit ou des blessures.

8

4. BRANCHEMENTS ÉLECTRIQUES

IMPORTANT

•En cas d’installation ou d’entretien, vérifier que le radiateur soit hors tension.

•Tenir hors tension le radiateur jusqu’à l’achèvement du montage et la correcte clôture du boîtier.

•Après montage ou entretien vérifier que le boîtier soit solidement fixé au mur.

Le radiateur peut être lié seulement au réseau 230 Vac. Respecter les couleurs:

Marron	Phase
Gris ou Bleu	Neutre
Noir	Fil Pilote

Attention :

Si le câble “fil pilote” de couleur noir n’est pas utilisé, les règles de sécurité imposent de l’isoler et de n’ absolument pas le connecter au fil de terre.

Dans le cas d’une centrale de programmation à courant porteur, le fil pilote n ‘est pas utilisé, il doit être isolé.

Un dispositif de coupure bipolaire est obligatoire. La distance de séparation de tous les contacts doit être d’au moins 3mm.

Il est obligatoire que les circuits alimentants les appareils électriques soient protégés par un dispositif de protection différentiel à haute sensibilité. Le câble d’alimentation doit être relié au réseau par l’intermédiaire d’une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d’une fiche prise de courant.

Eviter toute pénétration d’objets métalliques à l’interieur du boîtier.

Si le câble d’alimentation est endommagé, il doit impérativement être remplacé par un électricien qualifié.

4.1 SPÉCIFICATIONS POUR L’INSTALLATION DANS LA SALLE DE BAINS

L’installation doit être conforme à la norme NF C15-100 et aux règles d’installation en vigueur. Le radiateur est réalisé en classe II, avec degré de protection électrique IP24.

Dans la salle de bains, il peut être installé dans les zones 3 et 2 (voir figure) à condition que les dispositifs de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire.

Il ne doit pas être raccordé à une borne de terre.

Dans une salle d’eau, veillez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 mA.

Conformément à la norme NF C15-100, il faut installer un disjoncteur bipolaire ayant une distance de séparation entre les contacts d’au moins 3 mm.

9

5. INSTALLATION DE L’APPAREIL

Pour obtenir un rendement thermique et un confort d’ambiance optimaux, nous recommandons d’installer le radiateur, si possible, sous une fenêtre ou à proximité d’une zone à déperdition thermique élevée de la pièce à chauffer.

Le radiateur doit être impérativement positionné avec le boîtier de régulation en bas à droite.

Ne pas installer le radiateur dans une niche ou sous une prise de courant.

Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur doivent être placés à une distance minimum de

50 cm de la façade du radiateur.

30 cm

Respecter une distance minimum d’au moins 10 cm entre la limite inférieure du radiateur et le sol.

Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier.

5.1. FIXATION MURALE DU RADIATEUR

Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l’appareil.

	b Entretoise	d Crochet supérieur
a	x 1	x 2
	Montant
x 2	du support	e Blocage inférieur
	c Vis
	x 2	x 2

Ø 3,9x8 mm

Matériel nécessaire au montage du radiateur.

x 4

ø4,5 mm

* Utiliser les vis et chevilles (non fournies) adaptées au matériau du mur

Matériel pour branchement électrique

POSE DU RADIATEUR:

1 Visser l’entretoise b sur les montants du support a avec les vis fournies c .

b	c
	x 2
	a

a

10
