Epson PowerLite 700U Users guide

Manual do usuário PowerLite 700U

Conteúdo

Manual do usuário PowerLite 700U ......................................................................................................... 11

Introdução.................................................................................................................................................. 12

Recursos do projetor.......................................................................................................................... 12

Avisos usados na documentação....................................................................................................... 16

Onde buscar informações adicionais ................................................................................................. 16

Software e manuais adicionais do projetor......................................................................................... 16

Localização das partes do projetor..................................................................................................... 17

Configuração do projetor ......................................................................................................................... 28

Colocação do projetor ........................................................................................................................ 28

Remoção e colocação da cobertura dos cabos.................................................................................. 33

Conexões do projetor......................................................................................................................... 35

Conteúdo da caixa do produto....................................................................................................... 13

Componentes adicionais .............................................................................................................. 14

Equipamento opcional e peças de reposição ................................................................................ 15

Informações sobre garantia........................................................................................................... 15

Partes do projetor - frente/lateral ................................................................................................... 18

Partes do projetor - superior/lateral ............................................................................................... 19

Partes do projetor - painel traseiro................................................................................................. 21

Partes do projetor - base ............................................................................................................... 23

Partes do projetor - painel de controle........................................................................................... 24

Partes do projetor - controle remoto .............................................................................................. 25

Opções de instalação e montagem do projetor ............................................................................. 28

Distância de projeção .................................................................................................................... 30

Conexão a fontes de computador.................................................................................................. 35

Conexão ao computador para vídeo e áudio USB.................................................................... 35

Conexão ao computador para vídeo e áudio VGA.................................................................... 36

Conexão a um computador para vídeo e áudio HDMI ............................................................. 37

Conexão a um computador para som....................................................................................... 38

Conexão a fontes de vídeo............................................................................................................ 39

Conexão a fontes de vídeo HDMI ............................................................................................. 39

Conexão a um dispositivo compatível com MHL....................................................................... 40

Conexão a uma fonte de vídeo componente ............................................................................ 41

Conexão a fontes de vídeo composto....................................................................................... 42

Conexão a uma fonte de vídeo com som.................................................................................. 43

Conexão a dispositivos de saída externos .................................................................................... 44

Conexão a um monitor externo de computador ........................................................................ 44

Conexão de alto-falantes externos ........................................................................................... 45

Conexão a um dispositivo USB externo ........................................................................................ 46

Projeção com dispositivo USB.................................................................................................. 46

Conexão de um dispositivo USB ou câmera ao projetor........................................................... 47

Seleção da fonte USB conectada ............................................................................................. 48

Desconexão de um dispositivo USB ou de uma câmera do projetor......................................... 49

Conexão a uma câmera de documentos....................................................................................... 49

Instalação das pilhas no controle remoto ........................................................................................... 50

Uso do projetor em rede ........................................................................................................................... 52

Projeção em uma rede com fio........................................................................................................... 52

Conexão a uma rede com fio......................................................................................................... 52

Seleção das configurações de rede com fio .................................................................................. 53

Projeção em uma rede sem fio........................................................................................................... 56

Instalação do módulo de LAN sem fio ........................................................................................... 57

Conexão direta a um smartphone ou tablet................................................................................... 59

Uso do Quick Wireless Connection (Windows) ............................................................................. 62

Seleção manual das configurações de rede sem fio ..................................................................... 63

Configurações do menu da rede sem fio................................................................................... 67

Seleção das configurações de rede sem fio em Windows............................................................. 69

Seleção das configurações de rede sem fio em um Mac............................................................... 70

Configuração da segurança da rede sem fio ................................................................................. 70

Configuração dos alertas de e-mail do projetor em rede.................................................................... 71

Mensagens de alerta por e-mail do projetor em rede .................................................................... 73

Configuração de monitoramento usando SNMP ................................................................................ 73

Controle de um projetor conectado à rede usando um navegador da web ........................................ 75

Configuração do suporte Crestron RoomView ................................................................................... 78

Configurando o suporte Crestron RoomView ................................................................................ 79

Controle de um projetor conectado na rede usando Crestron RoomView..................................... 80

Registro de um certificado digital no projetor ..................................................................................... 81

Como importar um certificado Web Server usando os menus do projetor..................................... 81

Registro de certificados digitais a partir de um navegador da web ................................................ 83

Tipos de certificados digitais.......................................................................................................... 84

Uso dos recursos básicos do projetor .................................................................................................... 86

Ligar o projetor ................................................................................................................................... 86

Uso da tela inicial........................................................................................................................... 88

Desligar o projetor.............................................................................................................................. 90

Seleção do idioma dos menus do projetor ......................................................................................... 92

Configuração da data e hora.............................................................................................................. 92

Formato da imagem ........................................................................................................................... 93

Correção do formato da imagem com os botões Keystone ........................................................... 93

Correção do formato da imagem com Quick Corner ..................................................................... 96

Correção do formato da imagem usando a correção de arcos ...................................................... 97

Ajuste da altura da imagem................................................................................................................ 99

Redimensionamento da imagem com os botões Wide e Tele .......................................................... 101

Ajuste da posição da imagem .......................................................................................................... 102

Ajuste do foco da imagem................................................................................................................ 103

Operação do controle remoto........................................................................................................... 104

Uso do controle remoto como um mouse sem fio........................................................................ 106

Uso do controle remoto como um ponteiro.................................................................................. 107

Seleção de uma fonte de imagem.................................................................................................... 108

Modos de projeção........................................................................................................................... 109

Mudança do modo de projeção usando o controle remoto.......................................................... 110

Mudança do modo de projeção usando os menus ...................................................................... 110

Relação de aspecto da imagem....................................................................................................... 111

Mudança da relação de aspecto da imagem ............................................................................... 111

Relações de aspecto da imagem disponíveis.............................................................................. 112

Modo cor .......................................................................................................................................... 113

Mudança do modo de cor ............................................................................................................ 113

Modos de cor disponíveis............................................................................................................ 114

Ajuste do nível de brilho do projetor ................................................................................................. 115

Horas de uso do Modo Constante ............................................................................................... 117

Ativação da opção de ajuste automático da luminosidade............................................................... 119

Controle do volume com os botões de volume................................................................................. 120

Projeção de uma apresentação PC Free ......................................................................................... 120

Tipos de arquivos PC Free suportados ....................................................................................... 121

Iniciar um show de slides PC Free............................................................................................... 122

Iniciar uma apresentação de filme PC Free................................................................................. 123

Opções de exibição de PC Free.................................................................................................. 125

Ajuste dos recursos do projetor ............................................................................................................ 127

Projeção simultânea de duas imagens............................................................................................. 128

Fontes de entrada para projeção em tela dividida ....................................................................... 130

Uso de múltiplos projetores ............................................................................................................. 131

Sistema de identificação de projetor para controle de múltiplos projetores ................................. 131

Configuração da ID do projetor ............................................................................................... 131

Configuração da ID do controle remoto .................................................................................. 132

Ajuste da uniformidade das cores ............................................................................................... 133

Fazer a correspondência de cores da imagem ........................................................................... 136

Ajuste de RGBCMY .................................................................................................................... 138

Desativação temporária da imagem e do som ................................................................................. 140

Interrupção temporária da ação do vídeo......................................................................................... 140

Ampliação e redução de imagens .................................................................................................... 141

Programação de eventos do projetor ............................................................................................... 142

Gravação de um evento programado .......................................................................................... 142

Visualização de eventos programados........................................................................................ 143

Edição de um evento programado............................................................................................... 144

Recursos de segurança do projetor ................................................................................................. 145

Tipos de segurança por senha .................................................................................................... 146

Configuração de uma senha................................................................................................... 146

Seleção de tipos de segurança por senha .............................................................................. 148

Digitar a senha para uso do projetor ....................................................................................... 149

Salvar um logotipo de usuário para exibição........................................................................... 150

Bloqueio dos botões do projetor .................................................................................................. 152

Desbloqueio dos botões do projetor ....................................................................................... 153

Instalação de um cabo de segurança.......................................................................................... 154

Criar um padrão de usuário para exibir ............................................................................................ 154

Cópia das configurações de menu entre os projetores .................................................................... 155

Salvar as configurações em um pendrive.................................................................................... 156

Transferência de configurações de um pendrive......................................................................... 157

Salvar configurações em um computador ................................................................................... 159

Transferência de configurações de um computador.................................................................... 160

Ajuste das configurações de menu ....................................................................................................... 163

Uso do sistema de menus do projetor .............................................................................................. 163

Configurações de qualidade de imagem - menu Imagem ................................................................ 165

Configuração de sinal de entrada - menu Sinal................................................................................ 168

Configuração de opções do projetor - menu Definição..................................................................... 171

Configuração de opções do projetor - menu Avançado.................................................................... 176

Configuração de rede do projetor - menu Rede ............................................................................... 181

Configuração de opções do projetor - menu ECO............................................................................ 183

Exibição da informação do projetor - menu Informação ................................................................... 186

Lista de códigos de evento .......................................................................................................... 187

Opções de restabelecimento do projetor - menu Reiniciar............................................................... 189

Manutenção e transporte do projetor .................................................................................................... 190

Manutenção do projetor ................................................................................................................... 190

Limpeza da janela de projeção.................................................................................................... 190

Limpeza do sensor de obstáculo ................................................................................................. 191

Limpeza do gabinete do projetor ................................................................................................. 192

Manutenção do filtro de ar e do exaustor ......................................................................................... 192

Limpeza do filtro de ar e do exaustor........................................................................................... 193

Substituição do filtro de ar ........................................................................................................... 197

Substituição das pilhas do controle remoto...................................................................................... 200

Transporte do projetor...................................................................................................................... 202

Solução de problemas ............................................................................................................................ 203

Dicas para problemas de projeção................................................................................................... 203

Luzes de estado do projetor............................................................................................................. 204

Uso da ajuda do projetor .................................................................................................................. 208

Soluções para problemas de imagem ou som ................................................................................. 208

Soluções para quando a imagem não aparecer .......................................................................... 209

Soluções para quando a imagem estiver incorreta ao usar a função de exibição USB ............... 210

Soluções para quando a mensagem “Sem Sinal” aparecer ........................................................ 211

Exibição a partir de um laptop PC........................................................................................... 211

Exibição a partir de um laptop Mac ......................................................................................... 212

Soluções para quando a mensagem “Não Suportado” aparecer................................................. 212

Soluções para quando somente parte da imagem aparecer ....................................................... 213

Soluções para quando a imagem não estiver retangular............................................................. 213

Soluções para quando a imagem tiver ruído ou estática ............................................................. 214

Soluções para quando a imagem estiver embaçada ou borrada ................................................. 215

Soluções para quando o brilho ou as cores da imagem estiverem incorretos ............................. 216

Soluções para problemas de som ............................................................................................... 217

Soluções para problemas de operação do projetor ou do controle remoto ...................................... 218

Soluções para problemas com o desligamento ou alimentação do projetor................................ 218

Soluções para problemas com o controle remoto........................................................................ 219

Soluções para problemas de senha ............................................................................................ 220

Resolução de problemas de rede..................................................................................................... 220

Solução para quando a autenticação sem fio falha ..................................................................... 221

Soluções para quando não conseguir acessar o projetor através da rede .................................. 221

Soluções para quando os alertas de rede por e-mail não são recebidos..................................... 222

Soluções para quando a imagem contém estática durante a projeção em rede.......................... 222

Onde obter ajuda.............................................................................................................................. 222

Especificações técnicas ......................................................................................................................... 225

Especificações gerais do projetor..................................................................................................... 225

Especificações da fonte de luz do projetor ....................................................................................... 227

Especificações do controle remoto................................................................................................... 228

Especificações da dimensão do projetor.......................................................................................... 228

Especificações elétricas do projetor................................................................................................. 228

Especificações ambientais do projetor............................................................................................. 229

Especificações de aprovações e de segurança do projetor ............................................................. 229

Formatos de vídeo compatíveis ....................................................................................................... 230

Requisitos do sistema de USB Display ............................................................................................ 232

Avisos....................................................................................................................................................... 234

Reciclagem ...................................................................................................................................... 234

Instruções de descarte do produto................................................................................................... 235

Informações importantes sobre segurança ...................................................................................... 235

Informação de segurança do laser................................................................................................... 235

Aviso de fonte de luz laser ............................................................................................................... 240

Instruções importantes de segurança .............................................................................................. 240

Restrição de uso.......................................................................................................................... 243

Lista de símbolos de segurança (correspondente a IEC60950-1 A2) .............................................. 243

FCC Compliance Statement............................................................................................................. 247

Marcas comerciais ........................................................................................................................... 248

Avisos sobre direitos autorais........................................................................................................... 248

Uma nota sobre a utilização responsável de materiais protegidos por direitos autorais.............. 249

Atribuição de direitos autorais ..................................................................................................... 249

Manual do usuário PowerLite 700U

Seja bem-vindo ao Manual do usuário do PowerLite 700U. Para uma versão imprimível em PDF deste manual, clique aqui.

Introdução

Consulte estas seções para aprender mais sobre o seu projetor e sobre este manual.

Recursos do projetor Avisos usados na documentação Onde buscar informações adicionais Software e manuais adicionais do projetor Localização das partes do projetor

Recursos do projetor

O projetor PowerLite 700U inclui estes recursos especiais:

Sistema de projeção brilhante e de alta resolução

• Até 4000 lúmens de brilho colorido (emissão de luz colorida) e brilho branco (emissão de luz branca).

Observação: O brilho de cor (emissão de luz colorida) e o brilho de branco (emissão de luz branca) irão variar dependendo das condições de uso. A emissão de luz colorida é medida de acordo com IDMS 15.4; a emissão de luz branca é medida de acordo com ISO 21118.

• Resolução nativa de 1920 × 1200 pixels (WUXGA).

Conectividade flexível

• Três portas HDMI (incluindo uma porta compatível com MHL) para conexão de computador ou dispositivo de vídeo.

• Conexão USB plug-and-play 3-em-1 oferece projeção e controle de áudio e mouse para instalação imediata.

• Suporte de rede com e sem fio para projeção.

• Monitoramento e controle do projetor através de computador remoto conectado à rede.

• Apresentações de shows de slide sem PC através de dispositivos de memória USB ou câmeras de documentos Epson conectados.

• Use o Epson iProjection (Windows/Mac) para projetar simultaneamente até quatro imagens de computadores na rede ou de dispositivos móveis usando o aplicativo Epson iProjection

• Projeção de dispositivos iOS ou Android com o módulo de rede local (LAN) sem fio opcional e o aplicativo gratuito Epson iProjection; visite o site latin.epson.com/iprojection para mais informações.

Recursos de operação e exibição inovadores

• Fonte de laser de vida longa.

• Suporte para montagem de projetores lado a lado.

• Razão de aspecto de zoom digital alta para imagens maiores em distâncias de projeção mais curtas.

• Relação de contraste de 2500000:1 e controle de Contraste dinâmico para imagens nítidas e detalhadas.

• Decodificador de closed caption integrado.

• Sistema de som potente de 16 W com saída de áudio digital para conexão de alto-falantes externos.

• Funções Direct Power On e Ligação automatica da Epson para uma configuração rápida e fácil.

• Suporte para os sistemas de monitoramento de rede Crestron RoomView.

• Sistema de transmissão de mensagem de rede para projetar mensagens oportunas em todos os projetores na rede.

Conteúdo da caixa do produto Componentes adicionais Equipamento opcional e peças de reposição Informações sobre garantia

Tema principal: Introdução

Conteúdo da caixa do produto

Guarde a embalagem, caso seja necessário despachar o projetor. Sempre use a embalagem original (ou equivalente) quando tiver que enviá-lo por correio.

Certifique-se de que a caixa do projetor inclui todas estas peças:

1 Projetor 2 Controle remoto 3 Pilhas para o controle remoto (2 pilhas alcalinas AA) 4 Cabo de alimentação 5 Cabo VGA para computador 6 Pés do projetor

Tema principal: Recursos do projetor

Componentes adicionais

Dependendo da maneira como planeja usar o projetor, talvez seja necessário obter componentes adicionais:

Observação: Para conectar um Mac que não inclui uma porta de saída de vídeo compatível, você precisará obter um adaptador que permite que conecte a uma porta de entrada do projetor. Entre em contato com a Apple para opções de adaptador compatíveis. Para conectar um smartphone ou tablet, você pode ter que obter um adaptador que permita conexão ao projetor. Isso permite que projete a tela do seu smartphone ou tablet, assista a filmes e mais. Entre em contato com o fabricante do dispositivo para saber quais são as opções de adaptadores compatíveis.

A não ser que apareça listado como disponível através da Epson nesta tabela, consulte uma loja local de eletrônicos ou de informática para informações sobre compra.

Sinal ou tipo de conexão Componentes adicionais necessários

Vídeo composto Vídeo estilo RCA ou cabo A/V. Vídeo componente Cabo ou adaptador de vídeo componente para VGA de 15 pinos, D-sub.

Disponível para compra através de um revendedor autorizado de produtos Epson.

HDMI Cabo HDMI compatível.

Disponível para compra através de um revendedor autorizado de produtos Epson.

Observação: Computadores Mac mais antigos (2009 e anteriores) podem não suportar áudio HDMI.

Sinal ou tipo de conexão Componentes adicionais necessários

MHL Dispositivo compatível com MHL ou dispositivo com conector MHL

integrado ou cabo HDMI e adaptador MHL compatível com o seu dispositivo.

Disponível para compra através de um revendedor autorizado de produtos

Epson. Áudio de certas portas Cabo de áudio disponível no mercado compatível com o seu dispositivo. USB Cabo USB compatível

Tema principal: Recursos do projetor

Equipamento opcional e peças de reposição

É possível adquirir telas, maletas para transporte ou outros acessórios de um revendedor autorizado da Epson. Para localizar o revendedor mais próximo, visite o site epson.com.br. Você também pode entrar em contato com o escritório de vendas conforme descrito em "Onde obter ajuda".

Observação: A disponibilidade dos acessórios varia conforme o país.

A Epson oferece os seguintes acessórios opcionais e peças de reposição para o seu projetor:

Acessório opcional ou peças de reposição Número de referência

Filtro de ar para substituição (ELPAF43) V13H134A43 Suporte de parede de distância ultracurta (ELPMB53) V12H902020 Módulo de LAN sem fio (ELPAP10) V12H731P02

Tema principal: Recursos do projetor

Informações sobre garantia

Seu projetor possui uma garantia básica que lhe permite projetar com confiança. Para mais detalhes, consulte a garantia do seu projetor.

Tema principal: Recursos do projetor

Avisos usados na documentação

Siga estes avisos ao ler a documentação:

• Os Avisos devem ser obedecidos com cuidado para evitar ferimentos pessoais.

• Os Cuidados devem ser observados para evitar danos ao equipamento.

• As Observações contêm informações importantes sobre o projetor.

• As Dicas contêm informações adicionais sobre projeção.

Tema principal: Introdução

Onde buscar informações adicionais

Precisa de uma ajuda rápida sobre o uso do projetor? Você pode procurar ajuda aqui:

• Sistema de ajuda interno.

Pressione o botão Home no controle remoto ou no projetor, aperte os botões de seta para selecionar

o ícone de ajuda e pressione Enter para obter soluções rápidas para problemas comuns.

• epson.com.br/suporte Veja perguntas frequentes e envie suas dúvidas por e-mail para o serviço de suporte da Epson 24

horas por dia.

• Se você ainda precisar de ajuda após consultar este manual e outras fontes listadas aqui, veja "Onde obter ajuda".

Tema principal: Introdução Referências relacionadas

Onde obter ajuda

Software e manuais adicionais do projetor

Depois de conectar e configurar o projetor, instale o software do projetor. Você pode ter que instalar o software a partir de um CD, se incluído, ou baixar o software e manuais conforme necessário.

Você pode instalar os programas de software do projetor listados aqui e visualizar os manuais para instruções sobre como usá-los.

Software do projetor Manual Descrição

Epson Projector Management (somente Windows)

Epson iProjection (Windows/Mac)

EasyMP Network Updater (somente Windows)

Aplicativo Epson iProjection

Guia do Epson Projector Management

Guia do Epson iProjection (Windows/Mac)

EasyMP Network Updater Operation Guide

As instruções estão incluídas com o aplicativo (instruções disponíveis somente em inglês).

Permite que monitore e controle o seu projetor na rede.

Você pode baixar o software e documentação no site da Epson. Visite epson.com.br/suporte e selecione o seu projetor.

Permite que projete as telas dos computadores dos usuários em uma rede.

Você pode baixar o software e documentação no site da Epson. Visite epson.com.br/suporte e selecione o seu projetor.

Permite que atualize o firmware para um projetor em uma rede local com fio.

Você pode baixar o software e documentação no site da Epson. Visite epson.com.br/suporte e selecione o seu projetor. (Software e documentação disponíveis somente em inglês.)

Permite que projete a partir de um dispositivo iOS, dispositivo Android ou Chromebook se o seu projetor estiver conectado a uma rede que inclua um ponto de acesso sem fio.

— Open Source Software

License

Tema principal: Introdução

Localização das partes do projetor

Veja as ilustrações das partes do projetor para saber mais sobre elas.

Partes do projetor - frente/lateral

Visite o site latin.epson.com/iprojection para mais informações. (Software disponível somente em inglês.)

Você pode baixar este documento do site da Epson. Visite epson.com.br/suporte e selecione o seu projetor. (Documento disponível somente em inglês.)

Partes do projetor - superior/lateral Partes do projetor - painel traseiro Partes do projetor - base Partes do projetor - painel de controle Partes do projetor - controle remoto

Tema principal: Introdução

Partes do projetor - frente/lateral

1 Receptor do controle remoto

2 Luzes de estado 3 Alto-falante 4 Abertura de saída de ar 5 Parafusos da cobertura dos cabos 6 Cobertura dos cabos

Tema principal: Localização das partes do projetor

Partes do projetor - superior/lateral

1 Trava da tampa do filtro de ar

2 Luz da rede sem fio 3 Sensores de obstáculo 4 Receptor dos comandos do controle remoto 5 Janela de projeção 6 Painel de controle 7 Abertura de instalação do cabo de segurança 8 Tampa do filtro de ar 9 Alavanca de foco 10 Entrada de ventilação (filtro de ar)

Tema principal: Localização das partes do projetor Referências relacionadas

Luzes de estado do projetor

Partes do projetor - painel traseiro

1 Porta Monitor Out 2 Porta Video 3 Porta Audio para uso com a porta Video 4 Porta Audio Out 5 Porta Audio para uso com a porta Computer

6 Entrada de energia 7 Porta HDMI 1/MHL 8 Porta HDMI 2 9 Porta HDMI 3 10 Porta de rede (LAN) 11 Porta USB-B para conexão com computador 12 Portas USB-A para dispositivo de memória USB ou câmera de documentos 13 Porta Computer 14 Porta RS-232C 15 Porta do módulo de LAN sem fio

Tema principal: Localização das partes do projetor Conceitos relacionados

Conexões do projetor

Partes do projetor - base

1 Furos de montagem no teto (4) 2 Furos dos pés traseiros (2) 3 Ponto de fixação do cabo de segurança 4 Furos de montagem da placa de parede (4) 5 Orifício do pé frontal

Tema principal: Localização das partes do projetor

Partes do projetor - painel de controle

1 Botão Source Search (procura pelas fontes de vídeo conectadas) 2 Botão (Enter) (seleciona opções) 3 Botões de ajuste de correção de efeito trapézio vertical (keystone) (mostra a tela de ajuste e

ajusta o formato da tela) e botões de seta

4 Botão Esc (cancela/sai das funções) 5 Botões W/T (Wide/Tele) (ajustam o tamanho da imagem projetada) e botões de seta 6 Botão Menu (acessa o sistema de menu do projetor) 7 Botão Home (acessa a tela inicial do projetor) 8 Botão de energia

Tema principal: Localização das partes do projetor

Partes do projetor - controle remoto

1 Botão de energia 2 Botão Computer 3 Botão HDMI/Video (circula pelas fontes de HDMI e Vídeo conectadas) 4 Botões numéricos 5 Botão Auto (automaticamente ajusta as configurações de posição, alinhamento e sincronização) 6 Botão Aspect (seleciona a relação de aspecto da imagem) 7 Botão Num (quando pressionado, muda botões numéricos para a função de número) 8 Botão Menu (acessa o sistema de menu do projetor) 9 Botões de seta (navegam pelas opções da tela e controlam as funções de mouse sem fio) 10 Botão Enter (seleciona opções e controla funções de mouse sem fio) 11 Botão User (pode ser personalizado para funções diferentes) 12 Botões Page para cima/para baixo (controlam apresentação de slides) 13 Botões E-Zoom +/- (aproximam e afastam a imagem) 14 Botão A/V Mute (desativa a imagem e o som) 15 Botão Split (divide a tela entre duas fontes de imagem) 16 Ponto de fixação da alça 17 Botão Home (acessa a tela inicial do projetor) 18 Botão Freeze (para a imagem de vídeo) 19 Botões Volume para cima e para baixo (ajustam o volume do alto-falante) 20 Botão Pointer (ativa o ponteiro na tela) 21 Botão Esc (cancela/sai das opções e controla as funções de mouse sem fio) 22 Botão Pen Mode (não suportado neste modelo) 23 Botão ID (seleciona um projetor para uso com o controle remoto) 24 Botão Color Mode (seleciona modos de exibição) 25 Botão Link Menu (exibe as configurações ou executa funções para o dispositivo conectado à

porta MHL)

26 Botão LAN (conecta a uma fonte de rede) 27 Botão USB (circula entre as portas USB Display e USB-A)

28 Botão Source Search (procura pelas fontes de vídeo conectadas) 29 Emissor do controle remoto

Tema principal: Localização das partes do projetor

Configuração do projetor

Siga as instruções nestas seções para instalar o projetor para uso.

Colocação do projetor Remoção e colocação da cobertura dos cabos Conexões do projetor Instalação das pilhas no controle remoto

Colocação do projetor

O seu projetor de alcance ultracurto é projetado para ser instalado em uma parede (com um suporte para parede).

Você também pode colocar o projetor em uma superfície plana como uma mesa ou escrivaninha para projetar em uma instalação portátil.

Leve em consideração o seguinte quando selecionar um lugar para o projetor:

• Siga as instruções no Guia de instalação fornecido com o equipamento de montagem para instalar o projetor.

• Deixe espaço suficiente ao redor e embaixo do projetor para ventilação e não o coloque em cima ou próximo a qualquer objeto que possa bloquear as aberturas de ventilação.

• Coloque o projetor próximo a uma tomada elétrica aterrada ou extensão.

• Se for instalá-lo na parede, o suporte para parede (V12H902020) é necessário.

• Se o projetor não estiver montado, coloque-o em uma superfície firme e plana.

Opções de instalação e montagem do projetor Distância de projeção

Tema principal: Configuração do projetor

Opções de instalação e montagem do projetor

Você pode montar ou instalar o projetor das seguintes maneiras:

Montado na parede ou no teto

Montado na parede ou no teto e projetando por trás de uma tela translúcida

Projeção frontal de uma mesa ou carrinho portátil

Projeção traseira de uma mesa ou carrinho portátil por trás de uma tela translúcida

Quando instalar o projetor, certifique-se de colocá-lo diretamente de frente à tela e não em ângulo. Se projetar a partir de uma mesa ou carrinho, ou por trás da tela, certifique-se de selecionar a opção

correta de Projeção no sistema de menus do projetor.

Tema principal: Colocação do projetor

Distância de projeção

A distância entre o projetor e a tela determina o tamanho aproximado da imagem. O tamanho da imagem aumenta conforme se afasta o projetor da tela, mas isso pode variar dependendo do zoom, da relação de aspecto e de outras configurações.

Use estas tabelas para determinar aproximadamente a distância ideal do projetor à tela baseado no tamanho da imagem projetada. (As medidas podem ter sido arredondadas para cima ou para baixo.)

Você também pode usar o calculador de distância de projeção aqui.

1 Distância da projeção 2 Distância do topo do projetor ao topo da imagem (ao projetar a partir de um suporte de parede ou

mesa) ou base da imagem (ao projetar a partir de uma superfície plana)

3 Distância do topo do projetor à base da imagem (ao projetar a partir de um suporte de parede ou

mesa) ou topo da imagem (ao projetar a partir de uma superfície plana)

4 Distância do centro da lente até a parte traseira do projetor: 34,9 cm

Imagem ou tela com relação de aspecto de 16:10 Tamanho da tela ou

da imagem

Distância da projeção (1)

Distância do centro da lente (2)

Distância do centro da lente (3)

Wide a Tele

70 pol. (177,8 cm) 15,9 a 22 pol.

5,1 pol. (12,9 cm) 42,2 pol. (107,2 cm)

(40,5 a 55,8 cm)

75 pol. (190,5 cm) 17,1 a 23,6 pol.

5,6 pol. (14,3 cm) 45,4 pol. (115,3 cm)

(43,6 a 60,1 cm)

80 pol. (203,2 cm) 18,4 a 25,3 pol.

6,2 pol. (15,7 cm) 48,6 pol. (123,4 cm)

(46,7 a 64,3 cm)

90 pol. (228,6 cm) 20,8 a 28,6 pol.

7,3 pol. (18,6 cm) 55 pol. (139,7 cm)

(53 a 72,8 cm) 100 pol. (254 cm) 23,3 pol. (59,3 cm)* 8,4 pol. (21,4 cm) 61,4 pol. (156 cm) 110 pol. (279,4 cm) 25,8 pol. (65,6 cm)* 9,5 pol. (24,2 cm) 67,8 pol. (172,2 cm) 120 pol. (304,8 cm) 28,3 pol. (71,9 cm)* 10,6 pol. (27 cm) 74,2 pol. (188,5 cm) 130 pol. (330,2 cm) 30,7 pol. (78,1 cm)* 11,7 pol. (29,8 cm) 80,6 pol. (204,8 cm)

*Somente resolução Wide

Imagem ou tela com relação de aspecto de 4:3 Tamanho da tela ou

da imagem

Distância da projeção

(1)

Distância do centro da lente (2)

Distância do centro da lente (3)

Wide a Tele

70 pol. (177,8 cm) 18,2 a 25 pol.

6,1 pol. (15,5 cm) 48,1 pol. (122,2 cm)

(46,3 a 63,7 cm) 80 pol. (203,2 cm) 21 a 28,8 pol.

7,3 pol. (18,7 cm) 55,3 pol. (140,6 cm)

(53,4 a 73,3 cm) 90 pol. (228,6 cm) 23,8 pol. (60,5 cm)* 8,6 pol. (21,9 cm) 62,6 pol. (159 cm) 100 pol. (254 cm) 26,6 pol. (67,6 cm)* 9,8 pol. (25,1 cm) 69,8 pol. (177,5 cm)

Imagem ou tela com relação de aspecto de 4:3 Tamanho da tela ou

da imagem

110 pol. (279,4 cm) 29,4 pol. (74,7 cm)* 11,1 pol. (28,2 cm) 77,1 pol. (195,9 cm)

*Somente resolução Wide

16:9 Relação de aspecto da imagem ou tela Tamanho da tela ou

da imagem

70 pol. (177,8 cm) 16,4 a 22,6 pol.

80 pol. (203,2 cm) 18,9 a 26 pol.

90 pol. (228,6 cm) 21,5 a 29,5 pol.

100 pol. (254 cm) 24 pol. (61 cm)* 11,4 pol. (29,1 cm) 60,4 pol. (153,6 cm)

Distância da projeção

(1)

Wide a Tele

Distância da projeção

(1)

Wide a Tele

(41,7 a 57,5 cm)

(48,1 a 66,2 cm)

(54,6 a 74,9 cm)

Distância do centro da lente (2)

7,2 pol. (18,3 cm) 41,5 pol. (105,5 cm)

8,6 pol. (21,9 cm) 47,8 pol. (121,5 cm)

10 pol. (25,5 cm) 54,1 pol. (137,6 cm)

Distância do centro da lente (3)

110 pol. (279,4 cm) 26,5 pol. (67,5 cm)* 12,8 pol. (32,6 cm) 66,7 pol. (169,6 cm) 125 pol. (317,5 cm) 30,4 pol. (77,2 cm)* 14,9 pol. (38 cm) 76,2 pol. (193,6 cm)

*Somente resolução Wide

Tema principal: Colocação do projetor

Remoção e colocação da cobertura dos cabos

Antes que possa conectar um equipamento no projetor, você precisa remover a cobertura dos cabos.

1. Use uma chave de fenda para remover os dois parafusos da cobertura dos cabos.

2. Retire a cobertura dos cabos.

Para prender a cobertura dos cabos, deslize-a para a posição certa e aperte os parafusos usando uma chave de fenda.

Tema principal: Configuração do projetor

Conexões do projetor

Consulte estas seções para conectar o projetor e uma variedade de fontes de projeção.

Cuidado: Se for usar o projetor em altitude superior a 1.500 metros, ative a opção Modo Alta Altitude para garantir que a temperatura interna do projetor seja regulada corretamente.

Conexão a fontes de computador Conexão a fontes de vídeo Conexão a dispositivos de saída externos Conexão a um dispositivo USB externo Conexão a uma câmera de documentos

Tema principal: Configuração do projetor Referências relacionadas

Configuração de opções do projetor - menu Avançado Componentes adicionais

Conexão a fontes de computador

Siga as instruções nestas seções para conectar um computador ao projetor.

Conexão ao computador para vídeo e áudio USB Conexão ao computador para vídeo e áudio VGA Conexão a um computador para vídeo e áudio HDMI Conexão a um computador para som

Tema principal: Conexões do projetor

Conexão ao computador para vídeo e áudio USB

Se o seu computador estiver de acordo com os requisitos de sistema, você pode enviar vídeo e áudio para o projetor através da porta USB do computador (preferivelmente USB 2.0). Conecte o projetor ao seu computador usando um cabo USB.

Observação: Uma conexão USB pode causar um atraso de conteúdo necessitando de alta largura de banda, como filmes. Uma conexão HDMI é recomendada para projetar filmes, vídeo games e outros conteúdos de entretenimento.

1. Ligue o computador.

2. Conecte o cabo à porta USB-B do seu projetor.

3. Conecte a outra extremidade à porta USB disponível no computador.

4. Siga um destes procedimentos para usar o USB Display:

• Windows 10/ Windows 8.x: Clique em EPSON_PJ_UD no canto superior direito e selecione Executar EMP_UDSE.exe na caixa de diálogo que aparecer para instalar o software Epson USB Display.

• Windows Vista 7/Windows: Selecione Executar EMP_UDSE.exe na caixa de diálogo que aparecer para instalar o software Epson USB Display.

• Mac: A pasta de configuração USB Display aparecerá na tela. Selecione o programa de instalação do USB Display e siga as instruções na tela para instalar o Epson USB Display.

Siga as instruções na tela. Você só precisa instalar o software a primeira vez que conectar o projetor ao computador.

O projetor exibe a imagem da área de trabalho do computador e reproduz som, se a apresentação tiver som.

Tema principal: Conexão a fontes de computador Referências relacionadas

Configuração de opções do projetor - menu Avançado

Conexão ao computador para vídeo e áudio VGA

Você pode conectar o projetor usando um cabo VGA de computador.

Observação: Para conectar um Mac que inclua apenas uma porta Mini DisplayPort, Thunderbolt ou

Mini-DVI para saída de vídeo, você precisará obter um adaptador que permita que conecte à porta de vídeo VGA do projetor. Entre em contato com a Apple para opções de adaptadores compatíveis.

1. Se necessário, desconecte o cabo de monitor do computador.

2. Conecte o cabo VGA do computador à porta de monitor do computador.

3. Conecte a outra extremidade a uma porta Computer no projetor.

4. Aperte os parafusos do conector VGA.

Tema principal: Conexão a fontes de computador

Conexão a um computador para vídeo e áudio HDMI

Se o seu computador tiver uma porta HDMI, você pode conectá-lo ao projetor usando um cabo HDMI opcional.

Observação: Para conectar um Mac que inclua apenas uma porta Mini DisplayPort, Thunderbolt ou Mini-DVI para saída de vídeo, você precisará obter um adaptador que permita que conecte à porta HDMI do projetor. Entre em contato com a Apple para opções de adaptadores compatíveis. Computadores Mac mais antigos (2009 e anteriores) podem não suportar áudio através da porta HDMI.

1. Conecte o cabo HDMI à porta de saída HDMI do computador.

2. Conecte a outra extremidade a uma das portas HDMI do projetor.

Observação: Este projetor converte o sinal de áudio digital enviado do seu computador em um sinal analógico mono para o alto-falante interno ou em um sinal analógico estéreo, se estiver conectado a alto-falantes externos. (Certifique-se de que o dispositivo HDMI de reprodução de áudio está configurado como EPSON PJ nas configurações de áudio do seu computador.)

Observação: Se tiver problemas com a reprodução de áudio através da conexão HDMI, alternativamente, você pode usar uma das portas de áudio do projetor para reproduzir o som. Conecte uma extremidade do cabo de áudio estéreo de mini tomada de 3,5 mm a uma das portas de áudio do projetor e a outra extremidade à porta de saída de áudio do computador. Depois selecione a porta de áudio a qual está conectado como a configuração de Saída de Áudio HDMI1, Saída de Áudio HDMI2 ou Saída de Áudio HDMI3 no menu Avançado.

Tema principal: Conexão a fontes de computador

Conexão a um computador para som

Se a sua apresentação no computador incluir som e ele não estiver conectado à porta USB-B ou uma porta HDMI, você ainda pode reproduzir som através do sistema de alto-falantes do projetor. Conecte um cabo estéreo opcional de mini tomada de 3,5 mm conforme descrito aqui.

1. Conecte o cabo de áudio à porta de fone de ouvido ou de saída de áudio do seu laptop, ou à porta de alto-falante ou de saída de áudio do seu computador de mesa.

2. Conecte a outra extremidade à porta Audio que corresponda à porta Computer que esteja usando.

Tema principal: Conexão a fontes de computador

Conexão a fontes de vídeo

Siga as instruções nestas seções para conectar estes dispositivos ao projetor.

Conexão a fontes de vídeo HDMI Conexão a um dispositivo compatível com MHL Conexão a uma fonte de vídeo componente Conexão a fontes de vídeo composto Conexão a uma fonte de vídeo com som

Tema principal: Conexões do projetor

Conexão a fontes de vídeo HDMI

Se a sua fonte de vídeo tiver uma porta HDMI, você pode conectá-la ao projetor usando um cabo opcional HDMI. A conexão HDMI proporciona a melhor qualidade de imagem.

1. Conecte o cabo HDMI à porta de saída HDMI da fonte de vídeo.

2. Conecte a outra extremidade a uma das portas HDMI do projetor.

Observação: O projetor converte o sinal de áudio digital enviado da sua fonte de vídeo em um sinal analógico mono para o alto-falante interno, ou em um sinal analógico estéreo, se estiver conectado a alto-falantes externos.

Observação: Se tiver problemas com a reprodução de áudio através da conexão HDMI, alternativamente, você pode usar uma das portas de áudio do projetor para reproduzir o som. Conecte uma extremidade do cabo de áudio estéreo de 3,5 mm a uma das portas de áudio do projetor e a outra extremidade à porta de saída de áudio da sua fonte de vídeo. Depois selecione a porta de áudio a qual está conectado como a configuração de Saída de Áudio HDMI1, Saída de Áudio HDMI2 ou Saída de

Áudio HDMI3 no menu Avançado.

Tema principal: Conexão a fontes de vídeo Referências relacionadas

Configuração de opções do projetor - menu Avançado

Conexão a um dispositivo compatível com MHL

Se tiver um smartphone ou tablet compatível com MHL, você pode conectá-lo ao projetor usando um cabo HDMI com um adaptador MHL compatível com o dispositivo. Se você tiver um dispositivo com um conector MHL embutido, conecte-o diretamente à porta HDMI 1/MHL.

Observação: Alguns dispositivos conectados podem não carregar quando usar um adaptador MHL.

1. Conecte o cabo ou adaptador MHL à porta Micro-USB do seu dispositivo.

2. Se for usar um adaptador MHL, conecte-o a um cabo HDMI compatível com MHL.

3. Conecte a outra extremidade do cabo à porta HDMI 1/MHL do projetor.

Tema principal: Conexão a fontes de vídeo

Conexão a uma fonte de vídeo componente

Se a sua fonte de vídeo tiver portas de vídeo componente, você pode conectá-la ao projetor usando um cabo de vídeo componente para VGA. Dependendo das portas componentes, pode ser necessário usar um cabo adaptador com o cabo de vídeo componente.

1. Conecte os conectores componentes às portas coloridas de saída de vídeo componente da fonte, geralmente marcadas como Y, Pb, Pr ou Y, Cb, Cr. Se estiver usando um adaptador, conecte estes conectores ao cabo de vídeo componente.

2. Conecte o conector VGA à porta Computer no projetor.

3. Aperte os parafusos do conector VGA.

Se as cores da imagem parecerem erradas, pode ser que tenha que mudar a configuração de Sinal

entrada no menu Sinal do projetor. Tema principal: Conexão a fontes de vídeo Referências relacionadas

Configuração de sinal de entrada - menu Sinal

Conexão a fontes de vídeo composto

Se a sua fonte de vídeo tiver uma porta de vídeo composto, você pode conectá-la ao projetor usando um cabo opcional de vídeo estilo RCA ou A/V.

1. Conecte o cabo com o conector amarelo à porta de saída amarela da fonte de vídeo.

2. Conecte a outra extremidade à porta Video do projetor.

Tema principal: Conexão a fontes de vídeo

Conexão a uma fonte de vídeo com som

Você pode reproduzir o som através do sistema de alto-falantes do projetor, se a sua fonte de vídeo tiver portas de saída de áudio. Se você for projetar vídeo usando a porta Video, S-Video ou Computer, conecte o projetor à fonte de vídeo usando um cabo de áudio estéreo de mini tomada opcional.

Observação: Se você conectou a sua fonte de vídeo ao projetor usando um cabo HDMI, o sinal de áudio é transferido com o sinal de vídeo; não é necessário usar um cabo adicional para o som.

1. Conecte o cabo de áudio às portas de saída de áudio da fonte de vídeo.

2. Conecte a outra extremidade do cabo à porta Audio do projetor que corresponda à porta que estiver usando para o vídeo.

Tema principal: Conexão a fontes de vídeo

Conexão a dispositivos de saída externos

Consulte estas seções para conectar o projetor a dispositivos de saída externos.

Conexão a um monitor externo de computador Conexão de alto-falantes externos

Tema principal: Conexões do projetor

Conexão a um monitor externo de computador

Se você conectou um computador à porta Computer do projetor, você também pode conectar um monitor externo ao projetor. Isso permite que você veja a apresentação no monitor externo mesmo quando a imagem projetada não for visível.

Se você quiser reproduzir imagens em um monitor externo quando o projetor estiver desligado, você precisará selecionar Sempre como a configuração de Saída A/V no menu Avançado do projetor.

Observação: Monitores que usam uma taxa de atualização menor do que 60 Hz podem não exibir as imagens corretamente.

1. Certifique-se de que o seu computador esteja conectado à porta Computer do projetor.

2. Conecte o cabo do monitor à porta Monitor Out do projetor.

Tema principal: Conexão a dispositivos de saída externos

Conexão de alto-falantes externos

Para melhorar o som da sua apresentação, você pode conectar alto-falantes externos auto alimentados ao projetor. Você pode controlar o volume usando o controle remoto do projetor.

Você também pode conectar o projetor a um amplificador com alto-falante. Se você quiser reproduzir áudio dos alto-falantes externos quando o projetor estiver desligado, você

precisará selecionar Sempre como a configuração de Saída A/V no menu Avançado do projetor.

Observação: O sistema de alto-falantes integrado do projetor é desativado quando você conecta altofalantes externos.

1. Certifique-se de que o computador ou fonte de vídeo esteja conectado ao projetor com os cabos de áudio e vídeo necessários.

2. Pegue o cabo apropriado para conectar os alto-falantes externos, como o cabo estéreo de mini tomada para mini pinos, ou outro tipo de cabo ou adaptador.

3. Conecte uma extremidade do cabo aos alto-falantes externos conforme necessário.

4. Conecte a extremidade de mini tomada estéreo do cabo à porta Audio Out no projetor.

Tema principal: Conexão a dispositivos de saída externos Referências relacionadas

Configuração de opções do projetor - menu Avançado

Conexão a um dispositivo USB externo

Siga as instruções nestas seções para conectar estes dispositivos USB externos ao projetor.

Projeção com dispositivo USB Conexão de um dispositivo USB ou câmera ao projetor Seleção da fonte USB conectada Desconexão de um dispositivo USB ou de uma câmera do projetor

Tema principal: Conexões do projetor Tarefas relacionadas

Iniciar um show de slides PC Free

Projeção com dispositivo USB

Você pode projetar imagens e outros conteúdos sem usar um computador ou dispositivo de vídeo se conectar qualquer um destes dispositivos ao seu projetor:

• Pendrive USB

• Câmera digital ou smartphone

• Disco rígido USB

• Visualizador de armazenamento multimídia

Observação: Câmeras digitais ou câmeras de telefone celular devem ser dispositivos com montagem USB, não dispositivos compatíveis com TWAIN, e devem ser compatíveis com dispositivos de classe de armazenamento USB.

Observação: Discos rígidos USB devem estar de acordo com estes requisitos:

• Compatível com dispositivo de classe de armazenamento USB (nem todos os dispositivos de classe

de armazenamento USB são suportados)

• Formatado em FAT ou FAT32

• Alimentado por suprimento de energia próprio (discos rígidos alimentados por bus não são

recomendados)

• Não ter múltiplas partições

Você pode projetar apresentações de slides de arquivos de imagem de um dispositivo USB conectado.

Tema principal: Conexão a um dispositivo USB externo Tarefas relacionadas

Iniciar um show de slides PC Free

Conexão de um dispositivo USB ou câmera ao projetor

Você pode conectar o seu dispositivo USB ou câmera à porta USB-A do projetor e usá-lo para projetar imagens e outros conteúdos.

1. Se o seu dispositivo USB incluir um adaptador de energia, conecte o dispositivo a uma tomada elétrica.

2. Conecte o cabo USB (ou um flash drive USB) à porta USB-A do projetor.

Observação: Não conecte um hub USB ou um cabo USB com mais de 3 metros; o dispositivo pode

não funcionar corretamente.

3. Conecte a outra extremidade do cabo (se aplicável) ao dispositivo.

Tema principal: Conexão a um dispositivo USB externo Tarefas relacionadas

Iniciar um show de slides PC Free

Seleção da fonte USB conectada

Você pode mudar a exibição do projetor para a fonte que conectou a uma das portas USB-A. Para exibir o dispositivo USB conectado, selecione a fonte USB1.

Observação: Se conectou uma câmera de documentos, selecione a fonte USB2.

1. Certifique-se de que a fonte USB conectada esteja ligada, se necessário.

2. Aperte o botão Source Search no controle remoto e selecione a fonte USB1 ou USB2.

Tema principal: Conexão a um dispositivo USB externo Tarefas relacionadas

Iniciar um show de slides PC Free

Desconexão de um dispositivo USB ou de uma câmera do projetor

Quando terminar de apresentar a partir de um dispositivo USB ou câmera conectada, siga estes passos para a desconexão do dispositivo.

1. Se o dispositivo tiver um botão de energia, desligue e desconecte o dispositivo.

2. Desconecte o dispositivo USB ou a câmera do projetor.

Tema principal: Conexão a um dispositivo USB externo Tarefas relacionadas

Iniciar um show de slides PC Free

Conexão a uma câmera de documentos

Você pode conectar uma câmera de documentos ao projetor para projetar imagens visualizadas na câmera.

Observação: Se conectou uma câmera de documentos a uma das portas USB-A do projetor, selecione a fonte USB2 para exibir a imagem. Você não pode conectar simultaneamente duas câmeras de documentos nas portas USB-A.

Dependendo do modelo da sua câmera de documentos Epson, siga um destes passos para conectá-la ao seu projetor:

• Para a câmera de documentos Epson DC-06, encontre o cabo USB que veio com a câmera e

conecte-o à porta USB-A do projetor e à porta USB Type B da câmera de documentos.

• Para a câmera de documentos Epson DC-07, encontre o cabo USB que veio com a câmera e

conecte-o à porta USB-A do projetor e à porta USB Type B da câmera de documentos.

• Para a câmera de documentos Epson DC-11, conecte-a à porta Computer ou Video do projetor e à

porta correspondente na câmera de documentos. Consulte o manual da câmera de documentos para mais detalhes.

• Para a câmera de documentos Epson DC-12, conecte-a à porta HDMI, Computer ou Video do

projetor e à porta correspondente na câmera de documentos. Consulte o manual da câmera de documentos para detalhes.

• Para a câmera de documentos Epson DC-13, conecte-a à porta HDMI, Computer ou Video do

projetor e à porta correspondente na câmera de documentos. Consulte o manual da câmera de documentos para mais detalhes.

• Para a câmera de documentos Epson DC-20, conecte-a à porta HDMI, Computer ou Video do

projetor e à porta correspondente na câmera de documentos. Consulte o manual da câmera de documentos para mais detalhes.

• Para a câmera de documentos Epson DC-21, conecte-a à porta HDMI, Computer ou Video do

projetor e à porta correspondente na câmera de documentos. Consulte o manual da câmera de documentos para mais detalhes.

Observação: Para funções adicionais suportadas pelo software, conecte a sua câmera de documentos ao seu computador ao invés do projetor. Consulte o manual da câmera de documentos para detalhes.

Tema principal: Conexões do projetor

Instalação das pilhas no controle remoto

O controle remoto usa as duas pilhas AA fornecidas com o projetor.

Cuidado: Use apenas o tipo de pilha especificado neste manual. Não instale pilhas de tipos diferentes ou misture pilhas novas e velhas.

1. Remova a tampa do compartimento de pilhas.

2. Coloque as pilhas com as extremidades marcadas como + e – na posição mostrada.

3. Recoloque a tampa do compartimento da pilha, pressionando-a até que ela feche fazendo um som de "clique".

Aviso: Desfaça-se das pilhas usadas de acordo com as regulamentações locais. Não exponha as pilhas ao calor ou ao fogo. Mantenha as pilhas fora do alcance das crianças; elas podem causar asfixia e são muito perigosas se ingeridas.

Tema principal: Configuração do projetor

Uso do projetor em rede

Siga as instruções nestas seções para instalar o projetor para uso em rede.

Projeção em uma rede com fio Projeção em uma rede sem fio Configuração dos alertas de e-mail do projetor em rede Configuração de monitoramento usando SNMP Controle de um projetor conectado à rede usando um navegador da web Configuração do suporte Crestron RoomView Registro de um certificado digital no projetor

Projeção em uma rede com fio

Você pode projetar através de uma rede com fio. Para isso, conecte o projetor à rede usando um cabo de Ethernet e depois configure o projetor e o computador para projeção em rede.

Observação: Se o seu projetor estiver conectado através de um cabo LAN (Ethernet) a uma rede que inclua um ponto de acesso sem fios, você pode se conectar ao projetor sem fios através do ponto de acesso usando o software de rede da Epson.

Conexão a uma rede com fio Seleção das configurações de rede com fio

Tema principal: Uso do projetor em rede Referências relacionadas

Software e manuais adicionais do projetor

Conexão a uma rede com fio

Para conectar o projetor à rede local (LAN) com fio, use um cabo de rede 100Base-TX ou 10Base-T. Para assegurar que a transmissão de dados ocorra de maneira apropriada, use cabos blindados Categoria 5 ou superiores.

1. Conecte uma extremidade do cabo de rede ao seu hub, comutador (switch) ou roteador.

2. Conecte a outra extremidade do cabo à porta LAN do projetor.

Tema principal: Projeção em uma rede com fio

Seleção das configurações de rede com fio

Antes de poder projetar a partir de computadores na rede, você deve selecionar as configurações de rede para o projetor usando o sistema de menus.

Observação: Certifique-se de que o projetor já esteja conectado à rede com fio através da porta LAN.

1. Ligue o projetor.

2. Pressione o botão Menu.

3. Selecione o menu Rede e pressione Enter.

4. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

5. Selecione o menu Básicas e pressione Enter.

6. Selecione as seguintes opções básicas conforme necessário:

• Nome do projector permite que digite uma senha de até 16 caracteres alfanuméricos para

identificar o projetor na rede.

• Senha PJLink permite que digite uma senha de até 32 caracteres alfanuméricos para usar o

protocolo PJLink para controle do projetor.

• Senha Remote permite que digite uma senha de até 8 caracteres alfanuméricos para acessar a

tela Remote ou Controle básico no Epson Web Control. (O nome de usuário padrão é EPSONREMOTE; a senha padrão é guest.)

• Palav-passe/Co.Web permite que digite uma senha de até 8 caracteres alfanuméricos para

acessar o projetor na internet. (O nome de usuário padrão é EPSONWEB; a senha padrão é admin.)

• Senha do Moderador permite que digite uma senha de até 4 números para acessar o projetor

como moderador usando o software Epson iProjection (Windows/Mac) ou o aplicativo Epson iProjection. (Sem senha padrão.)

• Palavra-chave do proj. permite que ative uma senha de segurança para prevenir o acesso de

qualquer um que não esteja na sala com o projetor. Você deve digitar uma palavra-chave aleatória, exibida a partir de um computador, usando o software Epson iProjection (Windows/Mac) para acessar o projetor.

• Exibir Palavra-Chave permite que selecione se deseja ou não exibir uma palavra-chave na

imagem projetada quando acessa o projetor usando o Epson iProjection (Windows/Mac).

• Exibir Info.de LAN permite que selecione como o projetor exibe informação de rede. Você pode

selecionar uma opção para exibir um código QR que permite que se conecte rapidamente ao seu dispositivo iOS ou Android usando o aplicativo Epson iProjection.

Observação: Use o teclado exibido para digitar o nome, senha e palavra-chave. Aperte os botões de seta no controle remoto para destacar os caracteres e aperte Enter para selecioná-los.

7. Escolha Rede com fio e pressione Enter.

8. Se necessário, selecione Configurações IP e pressione Enter.

9. Selecione a sua configuração IP conforme necessário:

• Caso a rede determine um endereço automaticamente, ative o parâmetro DHCP.

• Se tiver que digitar os endereços manualmente, desative a opção DHCP e digite o Endereço IP,

a Máscara sub-rede e o Endereço gateway, conforme necessário.

Observação: Para destacar os números que deseja no teclado exibido, aperte os botões de seta no controle remoto. Para selecionar um número destacado, pressione Enter.

10. Para prevenir a exibição do endereço de IP na tela de espera, desative a opção Exibir endereço IP.

11. Quando terminar de selecionar as configurações, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair dos menus.

Tema principal: Projeção em uma rede com fio

Projeção em uma rede sem fio

Você pode projetar em uma rede sem fio. Para isso, você precisa configurar o seu projetor e computador para projeção sem fio.

Observação: O módulo de LAN sem fio 802.11b/g/n da Epson não está incluído com o seu projetor e é

opcional.

Para fazer uma conexão sem fio ao sem projetor, configure a conexão usando os menus de Rede do projetor.

Observação: Se o seu projetor estiver conectado através de um cabo LAN a uma rede que inclua um ponto de acesso sem fio, você pode se conectar ao projetor sem fio através do ponto de acesso usando o software de rede da Epson.

Instalação do módulo de LAN sem fio Conexão direta a um smartphone ou tablet Uso do Quick Wireless Connection (Windows) Seleção manual das configurações de rede sem fio Seleção das configurações de rede sem fio em Windows Seleção das configurações de rede sem fio em um Mac Configuração da segurança da rede sem fio

Tema principal: Uso do projetor em rede Referências relacionadas

Software e manuais adicionais do projetor Equipamento opcional e peças de reposição

Instalação do módulo de LAN sem fio

Para usar o projetor em uma rede sem fio, instale o módulo sem fio 802.11b/g/n da Epson no projetor. Não instale qualquer outro tipo de módulo sem fio.

Cuidado: Nunca remova o módulo enquanto a luz indicadora estiver azul ou piscando, ou quando estiver projetando sem fio. O módulo pode ser danificado ou dados podem ser perdidos.

Observação: O módulo de rede local (LAN) sem fio não está incluído com o seu projetor.

1. Desligue o projetor e desconecte o cabo de alimentação.

2. Desparafuse e remova a cobertura dos cabos se ela estiver presa (chave de fenda não incluída).

3. Insira o módulo LAN sem fio na porta mostrada aqui.

4. Recoloque a cobertura dos cabos e aperte os parafusos.

5. Conecte e ligue o projetor.

Tema principal: Projeção em uma rede sem fio

Conexão direta a um smartphone ou tablet

Você pode exibir um código QR na tela e usá-lo para conectar um único smartphone ou tablet ao seu projetor usando o aplicativo Epson iProjection.

1. Baixe a versão mais atual do aplicativo Epson iProjection da Apple Store ou do Google Play e instale-a no seu smartphone ou tablet.

2. Pressione o botão Menu no projetor ou no controle remoto.

3. Selecione o menu Rede e pressione Enter.

4. Selecione Activado na configuração Energ LAN Sem Fio, se necessário.

5. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

6. Escolha Rede s. fios e pressione Enter.

7. Selecione Modo de ligação e pressione Enter.

8. Selecione Rápido e pressione Enter, depois pressione Enter novamente.

9. Quando terminar, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair do sistema de menus.

10. Pressione o botão Home no projetor ou no controle remoto.

11. Selecione o ícone de código QR e pressione Enter. Seu projetor exibe um código QR na superfície de projeção.

12. Abra o aplicativo Epson iProjection no seu smartphone ou tablet.

13. Use o recurso de leitor de código QR para lê-lo e conectar seu dispositivo ao projetor.

Observação: O projetor e o smartphone devem estar na mesma rede sem fio para que a conexão possa ser estabelecida.

O seu smartphone ou tablet agora está conectado ao seu projetor. Visite o site

latin.epson.com/iprojection para mais informações sobre como controlar seu projetor usando o

aplicativo Epson iProjection.

Tema principal: Projeção em uma rede sem fio

Uso do Quick Wireless Connection (Windows)

Você pode criar uma chave USB Quick Wireless Connection para conectar rapidamente o projetor a um computador Windows sem uso de fio. Depois você pode projetar a sua apresentação e remover a chave quando terminar.

Observação: O seu projetor não inclui um pendrive USB.

1. Crie uma chave USB Quick Wireless Connection usando um pendrive USB e o software Epson iProjection (Windows/Mac).

Observação: Consulte o Guia do Epson iProjection (Windows/Mac) on-line para instruções.

2. Certifique-se de que o módulo de rede local (LAN) sem fio está instalado no seu projetor.

3. Ligue o projetor.

4. Pressione o botão LAN do controle remoto. A tela de espera da rede local é exibida.

5. Verifique o SSID e o endereço IP.

6. Insira a chave USB na porta USB-A do projetor.

Você verá a mensagem projetada avisando que a informação de rede foi atualizada.

7. Remova a chave USB.

8. Insira a chave USB em uma porta USB no seu computador.

Observação: No Windows Vista, caso você veja a janela Execução Automática, selecione Executar MPPLaunch.exe e depois selecione Permitir na próxima tela.

9. Siga as instruções na tela para instalar o software Epson iProjection (Windows/Mac).

Observação: Se o equipamento exibir uma mensagem do firewall do Windows, clique em Sim para desativar o firewall. Você precisa de autoridade de administrador para instalar o software. Se não for instalado automaticamente, clique duas vezes em MPPLaunch.exe na chave USB.

O projetor exibirá a imagem do computador depois de alguns minutos. Caso a imagem não apareça, pressione o botão LAN ou Source Search no controle remoto ou reinicie o seu computador.

10. Execute a sua apresentação conforme necessário.

11. Quando terminar de projetar sem uso de fio, selecione a opção Remover hardware com

segurança na barra de tarefas do Windows e então remova a chave USB do computador.

Observação: Você pode compartilhar a chave USB com outros computadores sem desconectar o

seu computador. Talvez precise reiniciar o seu computador para reativar sua conexão de rede local sem fio.

Tema principal: Projeção em uma rede sem fio Referências relacionadas

Software e manuais adicionais do projetor

Seleção manual das configurações de rede sem fio

Antes de poder projetar a partir da sua rede sem fio, você deve selecionar as configurações de rede para o projetor usando o sistema de menus.

1. Ligue o projetor.

2. Pressione o botão Menu.

3. Selecione o menu Rede e pressione Enter.

4. Certifique-se de que a opção Energ LAN Sem Fio está definida como Activado.

5. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

6. Selecione o menu Básicas e pressione Enter.

7. Selecione as seguintes opções básicas conforme necessário:

• Nome do projector permite que digite uma senha de até 16 caracteres alfanuméricos para

identificar o projetor na rede.

• Senha PJLink permite que digite uma senha de até 32 caracteres alfanuméricos para usar o

protocolo PJLink para controle do projetor.

• Senha Remote permite que digite uma senha de até 8 caracteres alfanuméricos para acessar a

tela Remote ou Controle básico no Epson Web Control. (O nome de usuário padrão é EPSONREMOTE; a senha padrão é guest.)

• Palav-passe/Co.Web permite que digite uma senha de até 8 caracteres alfanuméricos para

acessar o projetor na internet. (O nome de usuário padrão é EPSONWEB; a senha padrão é admin.)

• Senha do Moderador permite que digite uma senha de até 4 números para acessar o projetor

como moderador usando o software Epson iProjection (Windows/Mac) ou o aplicativo Epson iProjection.

• Palavra-chave do proj. permite que ative uma senha de segurança para prevenir o acesso de

qualquer um que não esteja na sala com o projetor. O projetor exibe uma palavra-chave aleatória que você precisa digitar em um computador usando o software Epson iProjection (Windows/Mac) ou um dispositivo iOS ou Android usando o aplicativo Epson iProjection.

• Exibir Palavra-Chave permite que exiba uma palavra-chave na imagem projetada quando

acessa o projetor a partir de um computador usando o software Epson iProjection (Windows/Mac) ou um dispositivo iOS ou Android usando o aplicativo Epson iProjection.

• Exibir Info.de LAN permite que selecione como o projetor exibe informação de rede. Você pode

selecionar uma opção para exibir um código QR que permite que se conecte rapidamente ao seu dispositivo iOS ou Android usando o aplicativo Epson iProjection.

Observação: Use o teclado exibido para digitar o nome, senha e palavra-chave. Aperte os botões de seta no controle remoto para destacar os caracteres e aperte Enter para selecioná-los.

8. Selecione o menu Rede s. fios e aperte Enter.

9. Selecione as configurações no menu Rede s. fios conforme necessário para a sua rede.

10. Quando terminar de selecionar as configurações, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair dos menus.

Observação: Verifique as configurações de segurança da rede depois de terminar de fazer as configurações sem fio.

Depois de completar a configuração sem fio para o seu projetor, você precisa selecionar a rede sem fio no seu computador ou dispositivo iOS ou Android.

Configurações do menu da rede sem fio

Tema principal: Projeção em uma rede sem fio

Configurações do menu da rede sem fio

Configuração Opções Descrição Modo de ligação Rápido

Avançado

Seleciona o tipo de conexão sem fio:

Rápido: permite que se conecte diretamente a múltiplos dispositivos e computadores usando a rede sem fio do projetor (requer o módulo de LAN sem fio opcional).

Avançado: permite conectar vários dispositivos e computadores através de um ponto de acesso da rede sem fio.

Procurar Pt Acesso Para Exibição de Busca Procura por pontos de acesso

em rede sem fio disponíveis no modo de conexão Avançado.

SSID Até 32 caracteres alfanuméricos. Configure manualmente o SSID

(nome da rede) do sistema de rede sem fio ao qual o projetor está conectado.

Configuração Opções Descrição Segurança Abrir

WPA2-PSK WPA/WPA2-PSK WPA2-EAP WPA/WPA2-EAP

Frase Secreta Várias senhas entre 8 e 32

caracteres (de um navegador da web, o número máximo de caracteres é 63)

Seleciona o tipo de segurança usado na rede sem fio:

WPA2-PSK: usa segurança WPA2 com criptografia AES. Use o valor da Frase Secreta para estabelecer uma conexão a partir de um computador.

WPA/WPA2-PSK: utiliza o modo pessoal WPA; criptografia é dependente das configurações do ponto de acesso; Frase Secreta deve ser a mesma do ponto de acesso.

WPA2-EAP: usa segurança WPA2 com AES para criptografar.

WPA/WPA2-EAP: utiliza o modo WPA empresarial; criptografia é dependente das configurações do ponto de acesso.

Seleciona a chave anteriormente compartilhada utilizada na rede; as senhas são sensíveis a letras maiúsculas e minúsculas. Se as configurações de rede forem reiniciadas depois de a senha ter sido modificada mais de uma vez, a primeira senha é restaurada.

Configuração Opções Descrição Config de EAP Tipo EAP

Nome do utilizador Palavra-passe Certificado do Cliente Ver.Certific.Serv. Certificado CA Nome do Servidor Radius

Canal 1ch

6ch 11ch

Configurações IP DHCP (Activado ou

Desactivado) Endereço IP Máscara sub-rede Endereço gateway

Visualização SSID Activado

Desactivado

Define as configurações EAP para segurança WPA2-EAP e WPA/WPA2-EAP.

No modo de ligação Rápido, seleciona a faixa de frequência (canal) utilizada pela rede sem fio.

Seleciona o DHCP caso a sua rede designe endereços IP automaticamente ou desativa o DHCP para que possa digitar o endereço IP, máscara de subrede e endereço gateway da rede conforme necessário.

Seleciona se deseja que o SSID seja exibido na tela do modo em espera da rede e na tela inicial.

Exibir endereço IP Activado

Desactivado

Tema principal: Seleção manual das configurações de rede sem fio

Seleção das configurações de rede sem fio em Windows

Antes de conectar o projetor, selecione a rede sem fio correta no seu computador.

1. Para acessar o software do utilitário sem fio, acesse a área de trabalho e clique duas vezes no ícone da rede na barra de tarefas do Windows.

Seleciona se deseja que o endereço IP seja exibido na tela do modo em espera da rede e na tela inicial.

2. Execute um dos seguintes procedimentos:

• Se o seu projetor estiver instalado em uma rede existente (modo Avançado), selecione o nome da

rede (SSID).

• Se o seu projetor estiver configurado para o modo Rápido, selecione o SSID do projetor.

3. Clique em Ligar.

Tema principal: Projeção em uma rede sem fio

Seleção das configurações de rede sem fio em um Mac

Antes de conectar o projetor, selecione a rede sem fio correta no seu Mac.

1. Clique no ícone do AirPort na barra de menu no alto da tela.

2. Certifique-se de que o AirPort esteja ligado e então siga uma destas instruções:

• Se o seu projetor estiver instalado em uma rede existente (modo Avançado), selecione o nome da

rede (SSID).

• Se o seu projetor estiver configurado para o modo Rápido, selecione o SSID do projetor.

Tema principal: Projeção em uma rede sem fio

Configuração da segurança da rede sem fio

Você pode configurar a segurança para o projetor para usá-lo em uma rede sem fio. Configure uma das seguintes opções de segurança para corresponder às configurações usadas na rede:

• WPA2-PSK

• WPA2-EAP*

• WPA/WPA2-PSK*

• WPA/WPA2-EAP*

* Disponível somente para modo de conexão Avançado.

Observação: Se desejar configurar a segurança WPA2-EAP ou WAP/WAP2-EAP, registre o seu arquivo de certificado digital e coloque-o no dispositivo de armazenamento USB que irá instalar no projetor.

1. Pressione o botão Menu.

2. Selecione o menu Rede e aperte Enter.

3. Selecione Configuração de Rede ou Para Configuração de Rede e aperte Enter.

4. Escolha Rede s. fios e pressione Enter.

5. Selecione a configuração Segurança e pressione Enter.

6. Selecione as configurações de segurança para a sua rede.

7. Quando terminar, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair do sistema de menus.

Tema principal: Projeção em uma rede sem fio

Configuração dos alertas de e-mail do projetor em rede

Você pode configurar o projetor para que lhe envie alertas por e-mail pela rede se houver um problema com ele.

1. Pressione o botão Menu.

2. Selecione o menu Rede e aperte Enter.

3. Selecione Configuração de Rede ou Para Configuração de Rede e aperte Enter.

4. Selecione o menu Notificação e pressione Enter.

5. Ative Aviso de E-mail.

6. Digite o endereço IP para a configuração Servidor SMTP.

Observação: Não use estes endereços: 127.x.x.x, 224.0.0.0 a 255.255.255.255 (onde x é um número de 0 a 255).

7. Selecione um número entre 1 e 65535 (o padrão é 25) como Número da porta para o provedor SMTP.

8. Digite o endereço de e-mail do remetente na opção De.

9. Selecione um campo Config. Endereço, digite o endereço de e-mail e selecione os alertas que deseja receber. Repita para até três endereços. O seu endereço de e-mail pode ter até 32 caracteres alfanuméricos.

10. Se estiver usando o protocolo PJLink para controlar o projetor, ative Notificação PJLink e digite o endereço IP onde deseja receber notificações PJLink na configuração de End. IP notificado.

11. Quando terminar, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair do sistema de menus.

Observação: Se um problema crítico fizer com que o projetor desligue, você pode não receber um alerta por e-mail.

Mensagens de alerta por e-mail do projetor em rede

Tema principal: Uso do projetor em rede

Mensagens de alerta por e-mail do projetor em rede

Quando um problema ocorrer com o projetor em rede, se você selecionou a opção para receber alertas por e-mail, você receberá um e-mail contendo a seguinte informação:

• O endereço de e-mail digitado na configuração De.

• Epson Projector no assunto.

• O nome do projetor com o problema.

• O endereço de IP do projetor afetado.

• Informação detalhada sobre o problema.

Observação: Se um problema crítico fizer com que o projetor desligue, você pode não receber um alerta por e-mail.

Tema principal: Configuração dos alertas de e-mail do projetor em rede

Configuração de monitoramento usando SNMP

Administradores de rede podem instalar o software SNMP (protocolo de gerenciamento de rede simples) em computadores em rede para que eles monitorem projetores. Se a sua rede usar esse software, você pode configurar o projetor para monitoramento SNMP.

1. Pressione o botão Menu.

2. Selecione o menu Rede e pressione Enter.

3. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

4. Selecione o menu Notificação e pressione Enter.

5. Ative a configuração SNMP.

6. Digite até dois endereços de IP para receber notificações SNMP como configuração Trap IP - End., usando 0 a 255 para cada campo de endereço.

Observação: Para digitar um endereço de IP usando as teclas numéricas no controle remoto, aperte e segure o botão Num. Não use estes endereços: 127.x.x.x, 224.0.0.0 a 255.255.255.255 (onde x é um número de 0 a 255).

7. Selecione o menu Outros e pressione Enter.

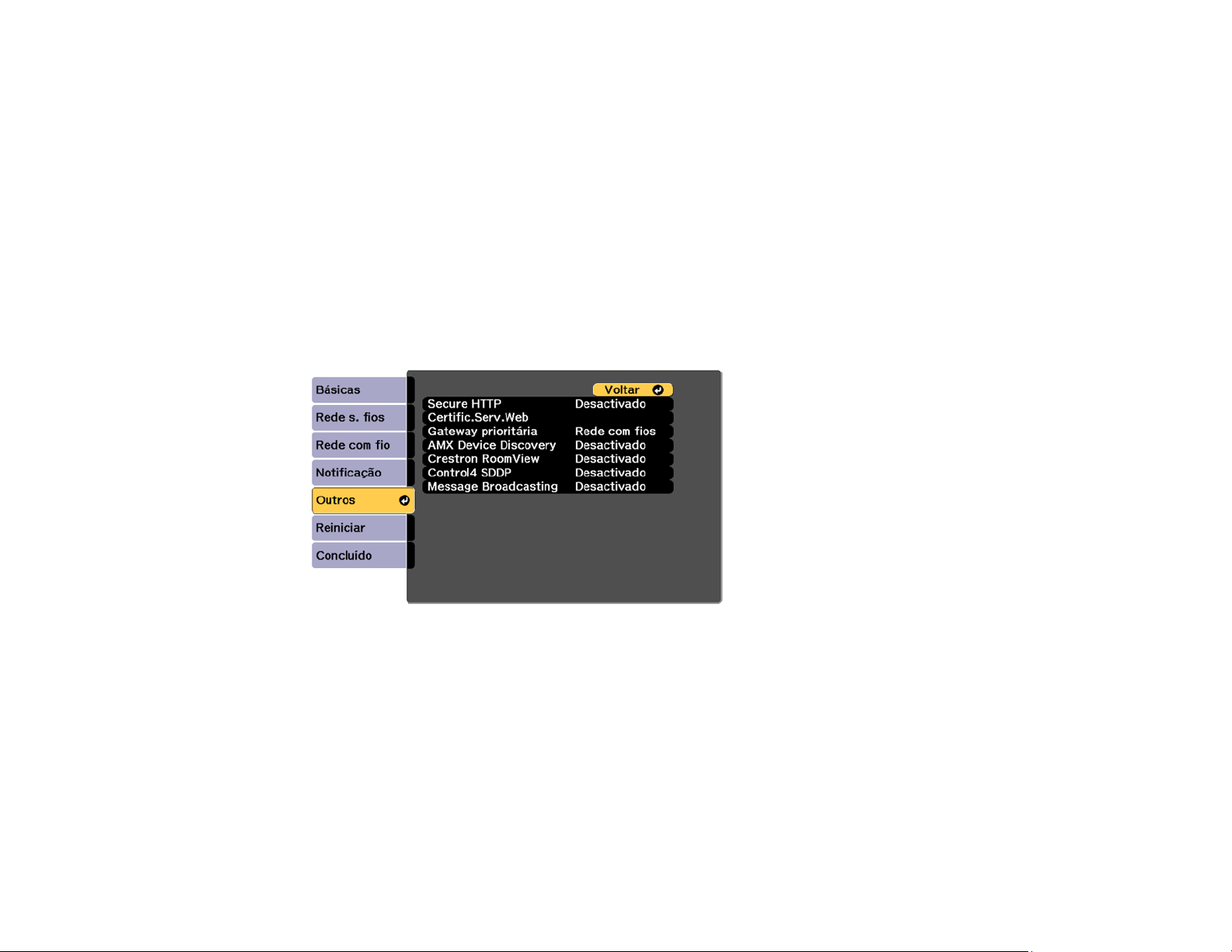

8. Se quiser usar o protocolo Secure HTTP para codificar a comunicação quando usar o Web Control, ative a configuração Secure HTTP e importe o certificado de servidor da rede usando a configuração Certific.Serv.Web.

9. Se disponível, selecione a configuração Gateway prioritária para a sua rede.

10. Se o ambiente de rede usa um controlador AMX, selecione a configuração de AMX Device Discovery para permitir que o projetor seja detectado.

11. Se o ambiente de rede usa um controlador Crestron RoomView, ative a configuração Crestron RoomView para permitir que o projetor seja detectado.

12. Se você estiver usando o projetor com o sistema de automação Control 4 Simple Device Discovery Protocol (SDDP), ative a configuração Control4 SDDP.

13. Se quiser que o projetor receba mensagens divulgadas na rede, ative a configuração Message Broadcasting. Administradores podem divulgar mensagens na rede usando o software Epson Projector Management.

14. Quando terminar, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair do sistema de menus.

Tema principal: Uso do projetor em rede

Controle de um projetor conectado à rede usando um navegador da web

Depois que o seu projetor estiver conectado à rede, será possível selecionar as configurações e controlar a projeção com o uso de um navegador compatível. Isso permite o acesso remoto ao projetor.

Observação: A configuração de internet e funções de controle são compatíveis com o navegador Microsoft Internet Explorer 11.0 ou posterior, Microsoft Edge, Google Chrome e Safari em redes que não usam um servidor proxy para conexão. Não é possível selecionar todas as configurações de menu do projetor ou controlar todas as suas funções ao usar um navegador.

Observação: Se configurar o modo de espera como Comunic. Activada no menu ECO, você pode usar um navegador para selecionar configurações e controlar a projeção mesmo se o projetor estiver em modo de espera.

1. Certifique-se de que o projetor está ligado.

2. Inicie o seu navegador em um computador ou dispositivo conectado à rede.

3. Digite o endereço IP do projetor na caixa de endereço do navegador e pressione a tecla Enter do computador.

Observação: Se tentar se conectar à tela do Web Control através de um servidor proxy, a tela não será exibida. Faça uma conexão direta à tela do Web Control.

Você verá a tela do Web Control.

4. Para controlar remotamente a projeção, selecione a opção Controle básico na tela do Web Control.

Observação: Caso veja uma janela de login, digite o seu nome de usuário e senha. (O nome de usuário padrão é EPSONREMOTE; a senha padrão é guest.)

Você verá uma tela como esta:

1 Controle do botão de energia 2 Seleciona uma fonte da porta HDMI 3 Seleciona uma fonte da porta Video 4 Seleciona a fonte USB Display 5 Seleciona a fonte de rede 6 Controle do botão A/V Mute

7 Controle do botão Freeze 8 Controle dos botões de seta para cima e para baixo 9 Exibe o código QR para conexão com dispositivo iOS ou Android usando o aplicativo Epson

iProjection

10 Exibe closed captions 11 Controle dos botões Volume 12 Seleciona a fonte do dispositivo USB 13 Seleciona a fonte da porta Computer 14 Procura por fontes conectadas

5. Selecione o ícone correspondente à função do projetor que deseja controlar.

6. Para selecionar configurações de menu do projetor, selecione Avançado na tela do Web Control.

Observação: Caso veja uma janela de login, digite o seu nome de usuário e senha. (O nome de usuário padrão é EPSONWEB; a senha padrão é admin.)

7. Selecione o nome do menu e siga as instruções na tela.

Tema principal: Uso do projetor em rede

Configuração do suporte Crestron RoomView

Se você estiver usando o monitoramento de rede e sistema de controle Crestron RoomView, você pode configurar o projetor para uso no sistema. O Crestron RoomView permite controlar e monitorar o seu projetor usando um navegador web.

Observação: Você não pode usar o recurso Epson Web Control ou a ferramenta Message Broadcasting (transmissão de mensagens) para o Epson Projector Management quando estiver usando o Crestron RoomView.

Para obter informações adicionais sobre o Crestron RoomView, entre em contato com a Crestron.

Configurando o suporte Crestron RoomView Controle de um projetor conectado na rede usando Crestron RoomView

Tema principal: Uso do projetor em rede

Configurando o suporte Crestron RoomView

Para configurar o projetor para monitoramento e controle utilizando um sistema Crestron RoomView, certifique-se de que o seu computador e projetor estejam conectados à rede. Se você está se conectando sem fio, configure o projetor usando o modo Avançado de conexão à rede.

Observação: Se você quiser usar o sistema Creston RoomView quando o projetor estiver desligado, você precisará ajustar a configuração de Modo de espera no menu ECO.

1. Pressione o botão Menu.

2. Selecione o menu Rede e pressione Enter.

3. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

4. Selecione o menu Outros e pressione Enter.

5. Configure o ajuste Creston RoomView como Activado para que o projetor seja detectado

Observação: A ativação do Crestron RoomView desativa a função Epson Message Broadcasting no software Epson Projector Management.

6. Quando terminar de selecionar as configurações, selecione Concluído e siga as instruções na tela para salvar as suas configurações e sair dos menus.

7. Desligue o projetor, depois ligue-o novamente para ativar a configuração.

Tema principal: Configuração do suporte Crestron RoomView

Referências relacionadas

Configuração de opções do projetor - menu ECO

Controle de um projetor conectado na rede usando Crestron RoomView

Após ter definido o seu projetor para usar o Crestron RoomView, você pode controlar e monitorar a projeção usando um navegador web compatível.

1. Inicie o seu navegador em um computador conectado à rede.

2. Digite o endereço IP do projetor na caixa de endereço do navegador e pressione a tecla Enter do computador.

Você verá a seguinte tela:

3. Selecione a fonte de entrada que você deseja controlar na Sources List (Lista de fontes). Você pode ver as fontes disponíveis utilizando a setas para cima e para baixo.

4. Para controlar remotamente a projeção, clique nos botões na tela que correspondem aos botões do controle remoto do projetor. Você pode percorrer as opções de botões na parte inferior da tela.

Observação: Estes botões na tela não correspondem diretamente aos botões do controle remoto do projetor:

• O botão OK funciona como o botão Enter

• Menu exibe o menu do projetor

5. Para exibir informações sobre o projetor, clique na guia Info.

6. Para alterar as configurações de senha do projetor e do Crestron, clique na guia Tools (Ferramentas), selecione as configurações exibidas na tela e clique em Send (Enviar).

7. Quando terminar de selecionar as configurações, clique em Exit (Sair) para sair do programa.

Tema principal: Configuração do suporte Crestron RoomView

Registro de um certificado digital no projetor

Siga as instruções aqui se precisar instalar um certificado digital no projetor para oferecer segurança aos seus arquivos de apresentação.

Observação: Você pode registrar um certificado digital em rede. No entanto, certifique-se de registrar apenas uma vez ou o certificado pode não instalar corretamente.

Como importar um certificado Web Server usando os menus do projetor Registro de certificados digitais a partir de um navegador da web Tipos de certificados digitais

Tema principal: Uso do projetor em rede

Como importar um certificado Web Server usando os menus do projetor

Você pode criar seu certificado de web server e importá-lo usando os menus do projetor e um pendrive USB.

Observação: Você também pode registrar certificados digitais a partir do seu navegador de internet. Certifique-se de registrar apenas uma vez senão o certificado pode não instalar corretamente.

1. Veja se o arquivo do certificado digital é compatível com o registro do projetor e salve na raiz do pendrive USB.

2. Pressione o botão Menu no projetor ou controle remoto.

3. Selecione o menu Rede e pressione Enter.

4. Selecione Configuração de Rede ou Para Configuração de Rede e pressione Enter.

5. Selecione o menu Outros e pressione Enter.

6. Selecione Activado como configuração Secure HTTP.

7. Selecione Certific.Serv.Web e pressione Enter.

8. Selecione Registrar e pressione Enter.

9. Siga as instruções na tela para conectar um pendrive USB à porta USB-A.

10. Pressione Enter para exibir a lista de certificado.

11. Selecione o certificado que deseja importar da lista de exibidos. Uma mensagem é exibida pedindo que digite a senha do certificado.

12. Digite a senha e pressione Enter.

O certificado é importado e uma mensagem de conclusão aparecerá.

Tema principal: Registro de um certificado digital no projetor

Registro de certificados digitais a partir de um navegador da web

Você pode registrar os certificados digitais no projetor para autenticação em rede local (LAN) sem fio.

1. Veja se o certificado digital é compatível com o registro do projetor.

2. Certifique-se de que o projetor está ligado.

3. Inicie o seu navegador em um computador ou dispositivo móvel conectado à rede.

4. Digite o endereço IP do projetor na caixa de endereço do navegador e pressione a tecla Enter do computador.

Você verá a tela do Web Control.

5. Selecione Avançado.

6. Digite a seguinte informação em letras maiúsculas ou minúsculas, exatamente conforme mostrado:

• Para a ID de usuário, digite EPSONWEB. (Você não pode mudar a ID de usuário.)

• Para a senha, digite a senha padrão admin. (Você pode mudar a senha do Web Control usando

o menu Rede do projetor.)

7. Em Rede, selecione a opção Certificado.

Você verá uma tela como esta:

8. Selecione o arquivo de certificado que deseja registrar.

9. Digite uma senha na caixa Palavra-passe, se necessário, e depois clique em Enviar.

10. Quando terminar de registrar o certificado, clique em Aplicar para finalizar as suas modificações e completar o registro.

Tema principal: Registro de um certificado digital no projetor

Tipos de certificados digitais

Você pode registrar estes tipos de certificados digitais.

Certificado do cliente (PEAP-TLS/EAP-TLS)

Especificação Descrição

Formato PKCS#12 Extensão PFX/P12 Encriptação RSA Hashes MD5/SHA-1/SHA-256/SHA-384/SHA-512 Tamanho de chave 512/1024/2048/4096 bit

Especificação Descrição

Senha Até 32 caracteres alfanuméricos; requerido

Certificado CA (PEAP/PEAP-TLS/EAP-TLS/EAP-FAST)

Especificação Descrição

Formato X509v3 Extensão DER/CER/PEM Encriptação RSA Hashes MD5/SHA-1/SHA-256/SHA-384/SHA-512 Tamanho de chave 512/1024/2048/4096 bit Codificação BASE64/Binário

Certificado do servidor web (HTTP Seguro)

Especificação Descrição

Formato PKCS#12 Extensão PFX/P12 Encriptação RSA Hashes MD5/SHA-1/SHA-256/SHA-384/SHA-512 Tamanho de chave 512/1024/2048/4096 bit Nome comum Nome de host da rede Organização Opcional Senha Até 32 caracteres alfanuméricos; requerido

Tema principal: Registro de um certificado digital no projetor

Uso dos recursos básicos do projetor

Siga as instruções nestas seções para usar os recursos básicos do projetor.

Ligar o projetor Desligar o projetor Seleção do idioma dos menus do projetor Configuração da data e hora Formato da imagem Ajuste da altura da imagem Redimensionamento da imagem com os botões Wide e Tele Ajuste da posição da imagem Ajuste do foco da imagem Operação do controle remoto Seleção de uma fonte de imagem Modos de projeção Relação de aspecto da imagem Modo cor Ajuste do nível de brilho do projetor Ativação da opção de ajuste automático da luminosidade Controle do volume com os botões de volume Projeção de uma apresentação PC Free

Ligar o projetor

Ligue o computador ou equipamento de vídeo que deseja usar antes de ligar o projetor para que ele possa exibir a fonte de imagem.

1. Conecte o cabo de alimentação à entrada de energia do projetor.

2. Conecte o cabo de alimentação a uma tomada elétrica. A luz On/Standby do projetor fica azul. Isso indica que o projetor está recebendo energia.

Observação: Com o Direct Power On ativado, o projetor liga assim que conectado à tomada.

3. Pressione o botão de energia no projetor ou controle remoto para ligar o projetor. O projetor emite um bipe e a luz Status pisca em azul enquanto o projetor aquece. Após cerca de 30

segundos, a luz Status para de piscar e fica acesa em azul.

Aviso: Nunca olhe diretamente para a lente quando o laser estiver aceso. Isso pode causar danos aos olhos e é especialmente perigoso para crianças e animais de estimação.

Cuidado: Certifique-se de que não há nenhum objeto bloqueando a luz da lente do projetor.

Objetos bloqueando a lente por muito tempo podem derreter e a luz refletida na lente pode causar problemas de funcionamento do projetor.

Se não vir uma imagem projetada imediatamente, tente o seguinte:

• Ligue o computador ou fonte de vídeo conectada.

• Insira um DVD ou outra forma de vídeo e pressione o botão Play, se necessário.

• Pressione o botão Source Search no projetor ou controle remoto para detectar a fonte de vídeo.

Observação: Se a opção Procurar Fonte Auto no menu Avançado estiver ativada, o projetor detecta automaticamente o sinal de entrada quando é ligado.

• Mude a saída da tela do computador usando um laptop.

• Pressione o botão para a fonte de vídeo no controle remoto.

• Se a tela inicial for exibida, selecione a fonte que deseja projetar.

Uso da tela inicial

Tema principal: Uso dos recursos básicos do projetor Referências relacionadas

Configuração de opções do projetor - menu Avançado

Uso da tela inicial

Você pode selecionar fontes de entrada e outras opções usadas com frequência a partir da tela inicial.

1. Para exibir a tela inicial, siga um destes passos:

• Pressione o botão Home no painel de controle ou controle remoto.

• Ligue o projetor com a opção Auto Exib.Tela Inicial ativada.

• Ligue o projetor quando nenhum sinal estiver sendo recebido da fonte de entrada selecionada.

2. Pressione os botões de seta no controle remoto ou no painel de controle para navegar pela tela e pressione Enter para selecionar uma opção.

1 Seleciona a fonte que deseja projetar 2 Exibe um código QR para conexão de dispositivo 3 Exibe a ajuda na tela 4 Oculta a tela inicial 5 Exibe as configurações designadas à tela inicial no menu Avançado do projetor 6 Projeta duas imagens de duas fontes diferentes simultaneamente dividindo a tela projetada 7 Exibe o brilho da fonte de luz

Observação: Você pode modificar opções personalizadas de menu usando as opções Função Person.L1 a Função Person.R3 no menu Avançado.

3. Pressione o botão Home ou o ícone para ocultar a tela inicial.

Tema principal: Ligar o projetor

Desligar o projetor

Antes de desligar o projetor, desligue qualquer computador conectado a ele para que possa ver a tela do computador durante o desligamento.

Observação: Desligue o produto quando não for usá-lo para prolongar a vida do projetor. A vida útil do laser irá variar de acordo com o modo selecionado, as condições de ambiente e o uso. O brilho diminui com o tempo.

1. Pressione o botão de energia no projetor ou controle remoto. O projetor exibe uma tela de confirmação de desligamento.

2. Pressione o botão de energia novamente. (Para deixá-lo ligado, pressione qualquer outro botão.) O projetor emite dois bipes, o laser se apaga e a luz de estado se apaga.

Observação: Com a tecnologia Instant Off da Epson, não há período de resfriamento, então é possível embalar o projetor para transporte imediatamente (se necessário).

Cuidado: Não ligue o projetor imediatamente após desligá-lo. Ligar e desligar o projetor com frequência pode reduzir a vida útil do laser.

3. Para transportar ou armazenar o projetor, certifique-se de que a luz de estado está apagada, depois desconecte o cabo de alimentação.

Cuidado: Para evitar danos ao projetor ou ao laser, nunca desconecte o cabo de alimentação quando a luz de estado estiver acesa ou piscando.

Observação: Se o usar o projetor continuamente por mais de 24 horas ou se desativá-lo com regularidade desligando a tomada, agende eventos periódicos de Calibração de luz no menu Avançado.

Tema principal: Uso dos recursos básicos do projetor Referências relacionadas

Configuração de opções do projetor - menu Avançado

Seleção do idioma dos menus do projetor

Se quiser ver os menus e mensagens do projetor em outro idioma, você pode mudar a configuração de Língua.

1. Ligue o projetor.

2. Pressione o botão Menu.

3. Selecione o menu Avançado e pressione Enter.

4. Selecione a configuração Língua e pressione Enter.

5. Selecione o idioma que deseja usar e pressione Enter.

6. Aperte Menu ou Esc para sair do sistema de menus.

Tema principal: Uso dos recursos básicos do projetor

Configuração da data e hora

Você pode configurar a data e hora para o projetor.

1. Pressione o botão Menu.

2. Selecione o menu Avançado e pressione Enter.

3. Selecione a configuração Operação e pressione Enter.

4. Selecione a configuração Data & Hora e pressione Enter.

Você verá uma tela como esta:

5. Selecione a configuração Data & Hora e pressione Enter.

6. Selecione as suas configurações de data e hora. Depois selecione Aplicar e pressione Enter para confirmar as suas mudanças.

7. Quando terminar, pressione o botão Menu para sair.

Tema principal: Uso dos recursos básicos do projetor

Formato da imagem

Você pode projetar uma imagem regular colocando o projetor diretamente em frente à tela e mantendoo nivelado. Se colocou o projetor em ângulo com relação à tela ou inclinado para cima ou para baixo, talvez seja preciso corrigir o formato da imagem para uma melhor qualidade de exibição.

Correção do formato da imagem com os botões Keystone Correção do formato da imagem com Quick Corner Correção do formato da imagem usando a correção de arcos

Tema principal: Uso dos recursos básicos do projetor

Correção do formato da imagem com os botões Keystone

Você pode usar os botões de keystone (correção de efeito trapézio) do projetor para corrigir o formato de uma imagem retangular que esteja irregular nos lados.

Observação: Você pode usar os botões keystone para corrigir a imagem até ± 3° horizontal ou verticalmente. Se o projetor estiver montado na parede, use os botões de ajuste no suporte de parede para corrigir a imagem da tela antes de usar outros métodos de correção digital.

1. Ligue o projetor e exiba uma imagem.

Observação: Você pode exibir um padrão para ajudar a ajustar a imagem projetada usando o menu Definição.

2. Pressione um desses botões de keystone no painel de controle para exibir a tela de ajuste de efeito trapézio.

3. Pressione um botão keystone no painel de controle do projetor para ajustar o formato da imagem.

Observação: Os botões de ajuste de efeito trapézio horizontal são marcados como W e T.

Depois da correção, sua imagem será ligeiramente menor.

Observação: Se o projetor estiver instalado fora de alcance, você também pode corrigir o formato da imagem com o controle remoto usando as configurações H/V-Keystone nos menus do projetor.

Tema principal: Formato da imagem

Referências relacionadas

Configuração de opções do projetor - menu Definição

Correção do formato da imagem com Quick Corner

Você pode usar a configuração Quick Corner do projetor para corrigir a forma e o tamanho da imagem que está irregularmente retangular em todos os lados.

Observação: Se o projetor estiver montado na parede, use os botões de ajuste no suporte de parede para corrigir a imagem da tela antes de usar outros métodos de correção digital.

1. Ligue o projetor e exiba uma imagem.

2. Pressione o botão Menu.

3. Selecione o menu Definição e aperte Enter.

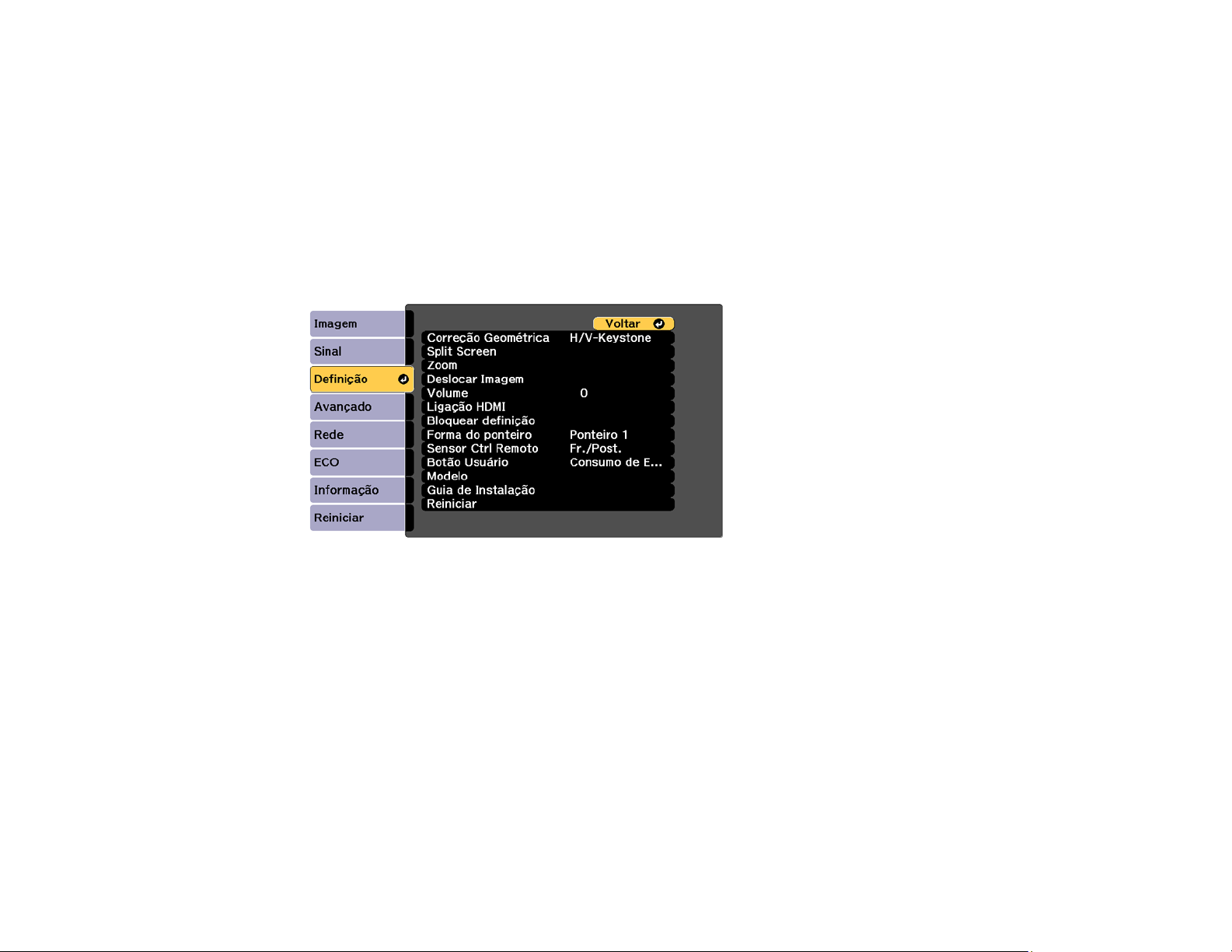

4. Selecione a configuração Correção Geométrica e pressione Enter.

5. Selecione a configuração Quick Corner e pressione Enter. Em seguida pressione Enter novamente.

Você verá a tela de ajuste Quick Corner:

Observação: Para reiniciar os seus ajustes, pressione o botão Esc por pelo menos 2 segundos para exibir a tela de reinicialização. Depois selecione Sim.

6. Use os botões de seta no projetor ou controle remoto para selecionar o canto da imagem que deseja ajustar. Em seguida aperte Enter.

7. Pressione os botões de seta para ajustar o formato da imagem conforme necessário. Aperte Enter para retornar à tela de seleção de área.

8. Quando terminar, pressione Esc.

Tema principal: Formato da imagem Referências relacionadas

Configuração de opções do projetor - menu Definição

Correção do formato da imagem usando a correção de arcos

Você pode usar a configuração Correção de Arcos do projetor para ajustar a curva ou arco dos lados da sua imagem.

Observação: Se o projetor estiver montado na parede, use os botões de ajuste no suporte de parede

para corrigir a imagem da tela antes de usar outros métodos de correção digital.

1. Ligue o projetor e exiba uma imagem.

Observação: Você pode exibir um padrão para ajudar a ajustar a imagem projetada usando o menu Definição.

2. Pressione o botão Menu.

3. Selecione o menu Definição e aperte Enter.

4. Selecione a configuração Correção Geométrica e pressione Enter.

5. Selecione a configuração Correção de Arcos e pressione Enter. Depois selecione a configuração

Correção de Arcos e pressione Enter novamente.

Você verá a tela de ajuste Correção de Arcos:

Observação: Para reiniciar os seus ajustes, aperte o botão Esc por pelo menos 2 segundos para exibir a tela de reinicialização e selecione Sim.

6. Use os botões de seta no projetor ou controle remoto para selecionar o canto ou a lateral da imagem que deseja ajustar. Em seguida pressione Enter.

7. Pressione os botões de seta para ajustar o formato da imagem conforme necessário.

8. Quando terminar, pressione Esc.

9. Para salvar sua posição de imagem ajustada, selecione Salvar a memória e selecione uma entrada. Você pode salvar até três posições.

Tema principal: Formato da imagem Referências relacionadas

Configuração de opções do projetor - menu Definição

Ajuste da altura da imagem

Se estiver projetando de uma mesa ou outra superfície plana e a imagem estiver muito alta ou muito baixa, você pode ajustar a altura da imagem usando os pés ajustáveis do projetor.

1. Prenda os pés do projetor.

2. Ligue o projetor e exiba uma imagem.

3. Para ajustar a altura da imagem, gire os pés frontal e traseiro para estendê-los ou retraí-los.

4. Se a imagem estiver torta, gire os pés traseiros para ajustar a altura deles.

Se a imagem projetada estiver irregular, você precisa ajustar o formato da imagem.

100

Epson PowerLite 700U Users guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Conteúdo

Introdução

Recursos do projetor

Conteúdo da caixa do produto

Componentes adicionais

Equipamento opcional e peças de reposição

Informações sobre garantia

Avisos usados na documentação

Onde buscar informações adicionais

Software e manuais adicionais do projetor

Localização das partes do projetor

Partes do projetor - frente/lateral

Partes do projetor - superior/lateral

Partes do projetor - painel traseiro

Partes do projetor - base

Partes do projetor - painel de controle

Partes do projetor - controle remoto

Configuração do projetor

Colocação do projetor

Opções de instalação e montagem do projetor

Distância de projeção

Remoção e colocação da cobertura dos cabos

Conexões do projetor

Conexão a fontes de computador

Conexão ao computador para vídeo e áudio USB

Conexão ao computador para vídeo e áudio VGA

Conexão a um computador para vídeo e áudio HDMI

Conexão a um computador para som

Conexão a fontes de vídeo

Conexão a fontes de vídeo HDMI

Conexão a um dispositivo compatível com MHL

Conexão a uma fonte de vídeo componente

Conexão a fontes de vídeo composto

Conexão a uma fonte de vídeo com som

Conexão a dispositivos de saída externos

Conexão a um monitor externo de computador

Conexão de alto-falantes externos

Conexão a um dispositivo USB externo

Projeção com dispositivo USB

Conexão de um dispositivo USB ou câmera ao projetor

Seleção da fonte USB conectada

Desconexão de um dispositivo USB ou de uma câmera do projetor

Conexão a uma câmera de documentos

Instalação das pilhas no controle remoto

Uso do projetor em rede

Projeção em uma rede com fio

Conexão a uma rede com fio

Seleção das configurações de rede com fio

Projeção em uma rede sem fio

Instalação do módulo de LAN sem fio

Conexão direta a um smartphone ou tablet

Uso do Quick Wireless Connection (Windows)

Seleção manual das configurações de rede sem fio

Configurações do menu da rede sem fio

Seleção das configurações de rede sem fio em Windows

Seleção das configurações de rede sem fio em um Mac

Configuração da segurança da rede sem fio

Configuração dos alertas de e-mail do projetor em rede

Mensagens de alerta por e-mail do projetor em rede

Configuração de monitoramento usando SNMP

Controle de um projetor conectado à rede usando um navegador da web

Configuração do suporte Crestron RoomView

Configurando o suporte Crestron RoomView

Controle de um projetor conectado na rede usando Crestron RoomView

Registro de um certificado digital no projetor

Como importar um certificado Web Server usando os menus do projetor

Registro de certificados digitais a partir de um navegador da web

Tipos de certificados digitais

Uso dos recursos básicos do projetor

Ligar o projetor

Uso da tela inicial

Desligar o projetor

Seleção do idioma dos menus do projetor

Configuração da data e hora

Formato da imagem

Correção do formato da imagem com os botões Keystone
