Epson EB-D6250 User's Guide [nl]

Gebruikershandleiding

Gebruikte Symbolen en Tekens

• Veiligheidssymbolen

De documentatie en de projector gebruiken grafische symbolen om te tonen hoe u de projector veilig kunt gebruiken. Leer en respecteer deze waarschuwingssymbolen om letsel aan personen en beschadiging van eigendom te voorkomen.

Waarschuwing

Let op

• Algemene informatiesymbolen

Let op

s Dit geeft aan op welke pagina meer informatie over een onderwerp kan worden gevonden.

[Naam] Dit verwijst naar de naam van een knop op de afstandsbediening of het bedieningspaneel.

"(Menunaam)" Dit verwijst naar de naam van een item in het menu Configuratie.

Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of zelfs de dood als gevolg van foutief handelen.

Dit symbool duidt informatie aan die, als ze genegeerd wordt, kan resulteren in persoonlijk letsel of fysieke schade als gevolg van foutief handelen.

Dit geeft aan dat de beschreven handeling tot schade of letsel kan leiden als er onvoldoende voorzichtigheid in acht wordt genomen.

Dit geeft aan dat er nuttige extra informatie volgt over een bepaald onderwerp.

Dit geeft aan dat de onderstreepte term die gevolgd wordt door dit symbool in de woordenlijst te vinden is. Zie "Woordenlijst" onder "Bijlage".

s "Woordenlijst" pag.140

Bijvoorbeeld: de knop [Esc]

Bijvoorbeeld: Selecteer Helderheid onder Beeld. Beeld - Helderheid

Inhoudsopgave

Gebruikte Symbolen en Tekens ...................... 2

Inleiding

Kenmerken van de Projector ................................. 8

Handige functies en betrouwbaarheid ................................8

Projectiefuncties...............................................8

Twee beelden simultaan projecteren (Split Screen) .....................8

Aansluiten op een netwerk en het beeldscherm van de computer projecteren

.........................................................8

Makkelijke verbinding met een computer via Quick Wireless ............... 9

Beveiligingsfuncties .............................................9

Namen van Onderdelen en Functies ......................... 10

Voorzijde/Bovenzijde ........................................... 10

Achterkant.................................................. 11

Onderkant..................................................13

Bedieningspaneel .............................................14

Afstandsbediening ............................................15

De batterijen van de afstandsbediening vervangen.................... 17

Bedieningsbereik van de afstandsbediening.........................18

De projector voorbereiden

De projector installeren .................................... 20

Installatiemethoden ............................................20

Installeren................................................20

Schermgrootte en geschatte projectieafstand ..........................21

De draadloze LAN-eenheid installeren...............................29

De kabelbedekking vastmaken en verwijderen ......................... 29

Aanbrengen............................................... 29

Verwijderen...............................................30

Basisgebruik

Beelden projecteren ....................................... 32

Van installatie tot projectie .......................................32

Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld

wijzigen (Bron zoeken) .......................................... 33

Met de afstandsbediening overschakelen naar het doelbeeld...............34

Geprojecteerde beelden bijstellen .......................... 35

Keystone-vervorming (trapeziumvormige vertekening) corrigeren............35

H/V-Keystone..............................................35

Quick Corner ...............................................36

De beeldgrootte bijstellen .......................................38

De beeldpositie bijstellen ........................................38

Scherpstellen................................................38

Het volume bijstellen ........................................... 39

De projectiekwaliteit selecteren (Kleurmodus selecteren)..................39

Autom. iris instellen ............................................ 40

De Hoogte-breedteverhouding Wijzigen.............................41

Methode wijzigen...........................................41

De hoogte-breedteverhouding wijzigen (alleen EB-D6155W) ..............41

De hoogte-breedteverhouding wijzigen (alleen EB-D6250/EB-D6150) ........42

Nuttige Functies

Apparatuur aansluiten ..................................... 22

Een computer aansluiten ........................................22

Beeldbronnen aansluiten ........................................23

USB-apparaten aansluiten ....................................... 26

Externe apparaten aansluiten .....................................27

Een LAN-kabel aansluiten ........................................ 28

Projectiefuncties .......................................... 45

Twee beelden simultaan projecteren (Split Screen) .......................45

Invoerbronnen voor projectie met Split Screen .......................45

Projecteren met Split Screen .................................... 45

Het geprojecteerde beeld wijzigen ...............................46

Wisselen tussen de linker- en rechterschermen .......................46

Inhoudsopgave

Wisselen tussen de beeldgroottes links en rechts ......................47

Audio wijzigen............................................. 48

Split Screen beëindigen ....................................... 49

Beperkingen tijdens Split Screen Projectie ...........................49

Het beeld en het geluid tijdelijk niet weergeven (A/V dempen)..............49

Het beeld bevriezen (Bevriezen) ...................................50

Aanwijzerfunctie (Aanwijzer) ......................................50

Een gedeelte van het beeld weergeven (E-Zoom) ........................51

De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis).......52

De ID instellen en de afstandsbediening gebruiken ......................53

De Projector-id Instellen .......................................54

De afstandsbediening-id instellen ................................ 55

Kleurcorrectie bij projectie met meerdere projectors ..................... 56

Overzicht van de correctieprocedure..............................56

Corrigeren................................................56

Een gebruikerslogo opslaan ...................................... 57

Beveiligingsfuncties ....................................... 59

Gebruikers beheren (Wachtwoordbeveiliging) ..........................59

Manieren van Wachtwoordbeveiliging .............................59

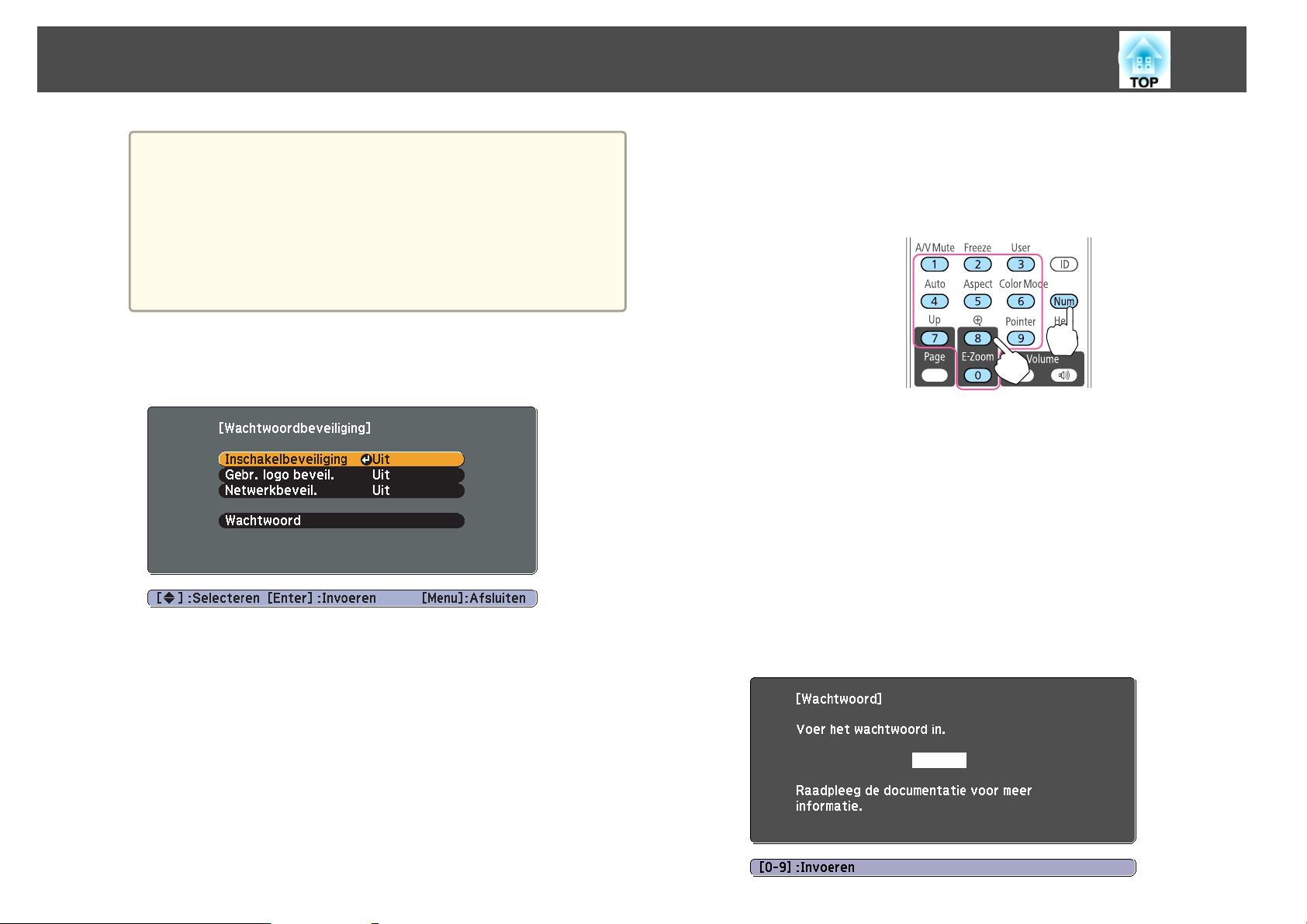

Wachtwoordbeveiliging instellen................................59

Wachtwoord invoeren ........................................60

Bediening beperken (Toetsvergrendeling)............................61

Antidiefstalvergrendeling ........................................62

Het draadslot installeren.......................................62

Configuratiemenu

Het menu Configuratie gebruiken ........................... 64

Lijst met Functies .......................................... 65

Tabel van het Configuratiemenu ...................................65

Menu Beeld ................................................. 67

Menu Signaal ................................................68

Menu Instellingen .............................................70

Menu Uitgebreid ..............................................71

Menu Netwerk ............................................... 73

Opmerkingen over het gebruik van het menu Netwerk .................. 73

Bediening met softwarematig toetsenbord ..........................74

Menu Basis ................................................75

Menu Draadl. LAN...........................................76

Menu Beveiliging...........................................77

Vast netwerk-menu ..........................................79

Menu E-mail ............................................... 80

Menu Overige.............................................. 81

Menu Resetten.............................................82

Menu Informatie (alleen weergave).................................83

Menu Resetten...............................................84

Problemen Oplossen

De Help-functie gebruiken ................................. 86

Problemen oplossen ....................................... 87

De indicatielampjes aflezen ...................................... 87

Als de indicatielampjes geen uitkomst bieden.......................... 92

Problemen met het beeld ........................................ 93

Geen beeld ................................................93

Bewegende beelden worden niet weergegeven (alleen het deel met bewegend

beeld wordt zwart)..........................................93

De projectie stopt automatisch ..................................94

De melding "Niet ondersteund." wordt weergegeven. ................... 94

De melding "Geen signaal." wordt weergegeven. ......................94

Vaag, vervormd of onscherp beeld ................................95

Interferentie of vervormd beeld ..................................95

Afgevlakt (lang) of kort beeld of onjuiste verhoudingen................. 96

De beeldkleuren zijn niet juist ...................................97

Donker beeld..............................................97

Problemen bij het starten van de projectie ............................98

De projector gaat niet aan ..................................... 98

Overige problemen ............................................98

Geen geluid of zwak geluid .....................................98

De afstandsbediening werkt niet .................................99

Er wordt niets weergegeven op de externe monitor ................... 100

Inhoudsopgave

Ik wil de taal van meldingen en menu's wijzigen ......................100

Er wordt geen e-mail ontvangen, zelfs niet bij een probleem in de projector

........................................................100

Over Event ID ............................................ 101

Onderhoud

Reinigen ................................................. 103

Het oppervlak van de Projector Reinigen .............................103

Het beschermglas van de lens reinigen ..............................103

Reinigen van het luchtfilter...................................... 103

Luchtfilter reinigen ......................................... 103

Verbruiksmateriaal Vervangen ............................ 106

De Lamp Vervangen ...........................................106

Vervangingsperiode projectorlamp .............................. 106

Het vervangen van de projectorlamp ............................. 106

Resetten van de lampuren .................................... 109

De luchtfilter Vervangen ........................................109

Vervangingsperiode luchtfilter ................................. 109

Procedure voor het vervangen van de luchtfilter ..................... 110

Controle en bediening . . . . . ............................... 118

Over EasyMP Monitor ..........................................118

Instellingen wijzigen met een webbrowser (Webcontrole) .................118

Configuratie van de projector .................................. 119

Het scherm Webcontrole openen................................ 119

Het scherm Web Remote openen ................................119

Problemen rapporteren via een E-mailmelding ........................ 121

Inhoud van een foutmelding in een e-mail ......................... 121

Beheer via SNMP ............................................. 122

ESC/VP21-opdrachten ......................................... 122

Lijst met Opdrachten........................................ 122

Kabelindelingen ........................................... 122

Info over PJLink ..............................................123

Over Crestron RoomView

De projector vanaf een computer bedienen ......................... 124

...................................... 124

Optionele Accessoires en Verbruiksmateriaal ............... 129

Optionele Accessoires ......................................... 129

Verbruiksmateriaal............................................129

Schermgrootte en Projectieafstand ........................ 130

Projectieafstand voor EB-D6155W ................................. 130

Projectieafstand voor EB-D6250/EB-D6150 ........................... 131

Bijlage

Dia show ................................................. 113

Projecteren zonder een computer (Dia show) ..........................113

Specificaties voor bestanden die in een Dia show kunnen worden geprojecteerd

........................................................113

Voorbeelden van een Dia show ................................. 113

Dia show gebruiken ......................................... 114

De geselecteerde afbeelding projecteren .......................... 115

De beeldbestanden in een map achter elkaar projecteren (Dia show)....... 116

Weergave-instellingen voor beeldbestanden en bewerkingsinstellingen van een

Dia show................................................ 117

Ondersteunde Monitorbeeldschermen ..................... 133

Ondersteunde Resoluties ....................................... 133

Computersignalen (RGB analoog)............................... 133

Componentvideo .......................................... 133

Composite Video ...........................................133

Ingangssignaal vanaf de HDMI-ingang ............................ 134

Technische Gegevens ..................................... 135

Algemene Specificatie van de Projector............................. 135

Afmetingen .............................................. 138

Woordenlijst ............................................. 140

Algemene Opmerkingen .................................. 142

Inhoudsopgave

Betreffende de benamingen ..................................... 142

Algemene opmerking: ......................................... 142

Index .................................................... 160

Inleiding

In dit hoofdstuk worden de kenmerken en de namen van onderdelen van de projector besproken.

Kenmerken van de Projector

Handige functies en betrouwbaarheid

• Afsluitbare luchtafvoer voorkomt dat stof in de projector komt.

• Door een groot filter is de projector beter bestand tegen stof.

• Een ingebouwde functie laat u weten wanneer het filter moet worden

gereinigd.

• Gewoon even aansluiten op het stopcontact en de projector staat aan.

Projectiefuncties

Twee beelden simultaan projecteren (Split Screen)

U kunt beelden van twee verschillende bronnen tegelijk projecteren. Dat vergroot het aantal toepassingen, zoals het projecteren van presentatiemateriaal tijdens een videoconferentie.

s "Twee beelden simultaan projecteren (Split Screen)" pag.45

Aansluiten op een netwerk en het beeldscherm van de computer projecteren

U kunt met de meegeleverde toepassing EasyMP Network Projection de projector aansluiten op een netwerkcomputer en het beeldscherm van de computer projecteren.

sBedieningshandleiding voor EasyMP

Network Projection

Kenmerken van de Projector

Makkelijke verbinding met een computer via Quick Wireless

U kunt de optionele Quick Wireless Connection USB Key op uw computer aansluiten om zo een draadloze verbinding te maken tussen projector en computer en via draadloze communicatie het beeldscherm van de computer te projecteren. (Alleen Windows)

Beveiligingsfuncties

• Wachtwoordbeveiliging om het aantal gebruikers te beperken en te beheren

"Gebruikers beheren (Wachtwoordbeveiliging)" pag.59

• Bedieningsvergrendeling beperkt de knopbediening op het bedieningspaneel

"Bediening beperken (Toetsvergrendeling)" pag.61

• Het apparaat is uitgerust met verschillende antidiefstalbeveiligingen

"Antidiefstalvergrendeling" pag.62

Namen van Onderdelen en Functies

Voorzijde/Bovenzijde

Naam Functie

Luchtafvoerventiel

(Afsluitbaar luchtafvoerventiel)

Afvoerventilator voor lucht die is gebruikt voor het afkoelen van het binnenste van de projector.

Let op

Houd tijdens de projectie gezicht noch handen voor de luchtuitlaat; plaats evenmin voorwerpen die door de warmte kunnen vervormen of bescha‐ digd raken in de buurt van de uitlaat.

Naam Functie

Indicatielampjes

Externe receiver

Zoomstelring/

scherpstelring

Hendel voor instellen

voet

Instelbare voet aan

voorzijde

Beschermglas van de

lens

Luidspreker

Luchttoevoerventilat

or (luchtfilter)

Draadloos LAN-

indicatielampje

Zoomstelring

Scherpstelring

Kabeldeksel

Bedieningspaneel

Geeft de projectorstatus weer. s "De indicatielampjes aflezen" pag.87

Hiermee worden signalen vanaf de afstandsbediening ontvangen.

Alleen openen wanneer u de zoom- of scherpstelring wilt gebruiken. Normaal gesproken gesloten houden om te voorkomen dat stof in de projector komt.

Druk op de hendel voor het instellen van de voet om de voet aan voorzijde uit te schuiven en in te trekken.

s "De beeldpositie bijstellen" pag.38

Als de projector op een plat oppervlak is geplaatst, bv. op een tafel, kunt u de voet uitschuiven om de beeldpositie aan te passen.

s "De beeldpositie bijstellen" pag.38

Beschermt de lens van de projector.

Geeft het geluid weer.

Voert lucht in om de projector intern te koelen. s "Reinigen van het luchtfilter" pag.103

Geeft de toegangsstatus weer van de optionele draadloze LAN-eenheid.

Hiermee wordt de beeldgrootte ingesteld. s "De beeldgrootte bijstellen" pag.38

Hiermee wordt de beeldscherpte ingesteld. s "Scherpstellen" pag.38

Dekt het gedeelte met aansluitingen aan de achterzijde af. s "De kabelbedekking vastmaken en verwijderen"

pag.29

Hiermee bedient u de projector. s "Bedieningspaneel" pag.14

Namen van Onderdelen en Functies

Lampdeksel

Naam Functie

Open deze deksel als u de projectorlamp wilt vervangen. s "De Lamp Vervangen" pag.106

Achterkant

Naam Functie

Installatiegedeelte

draadloze LANeenheid

Installeer hier de optionele draadloze LAN-eenheid. Verwijder de pal tijdens de installatie.

s "De draadloze LAN-eenheid installeren" pag.29

Schroefgaten om de

kabeldeksel vast te zetten

RS-232C-poort

Monitor Out-uitgang

Schroefgaten om de kabeldeksel op zijn plaats te bevestigen.

s "De kabelbedekking vastmaken en verwijderen"

pag.29

Als u de projector vanaf een computer bedient, sluit de computer dan aan met een RS-232C-kabel. Deze poort dient voor besturing en wordt normaliter niet gebruikt.

s "ESC/VP21-opdrachten" pag.122

Verstuurt analoge RGB-signalen van de Computer1ingang naar een externe monitor. U kunt geen ingangssignalen van andere ingangspoorten versturen noch componentvideosignalen.

Namen van Onderdelen en Functies

Naam Functie

Audio Out-uitgang

Voedingsingang

Kabelhouder

Beveiligingssleuf

Installatiepunt van

beveiligingskabel

LAN-poort

USB (TypeA)-ingang

Zendt het geluid van het geprojecteerde beeld naar de externe luidsprekers.

Hierop sluit u het netsnoer van de projector aan. s "Van installatie tot projectie" pag.32

Steek hier de meegeleverde kabelklem in, die ervoor zorgt dat de HDMI-kabel en de voedingskabel er niet uitvallen.

U vindt meer informatie over de installatieprocedure in: s Introductiehandleiding

De beveiligingssleuf is compatibel met het door Kensington geproduceerde Microsaver Security System.

s "Antidiefstalvergrendeling" pag.62

Een in de handel verkrijgbaar draadslot ter voorkoming van diefstal kan door het installatiepunt worden geleid om de projector aan een bureau of pilaar te bevestigen.

s "Antidiefstalvergrendeling" pag.62

Hier sluit u een netwerkkabel aan om de projector te verbinden met een netwerk.

• Sluit een USB-opslagapparaat of een digitale camera aan en projecteert afbeeldingen in een Dia show. s "Projecteren zonder een computer (Dia show)"

pag.113

• Hierlangs sluit u de optionele Documentcamera aan.

Naam Functie

Computer1-ingang

Audio1

Audio-L/R-

ingangspoort

S-Video-ingang

Video-ingang

HDMI-ingang

Trigger out-uitgang

Voor analoge RGB-signalen van een computer en componentvideosignalen van andere videobronnen.

Ingang voor geluidssignalen van apparatuur die op de Computer1-ingang is aangesloten.

Ingang voor geluidssignalen van apparatuur die op de SVideo- of Video-ingang is aangesloten.

Ingang voor S-Video-signalen van videobronnen.

Ingang voor Composite Video-signalen van videobronnen.

Ingangen voor videosignalen van met HDMI compatibele videoapparatuur en computers. Deze projector is compatibel met

Wanneer de projector wordt ingeschakeld, wordt via deze uitgang een signaal van 12 volt gelijkstroom afgegeven. Wanneer de projector wordt uitgeschakeld of wanneer de projector in een abnormale status gaat, komt er 0 volt uit deze uitgang. Zo weten externe apparaten of de projector aan of uit is.

Als u deze uitgang wilt gebruiken, zet u Trigger Uit in het configuratiemenu op Aan.

s Uitgebreid - Bewerking pag.71

HDCPg-signalen.

USB (TypeB)-ingang

Computer2-ingang

Audio2

Hierlangs sluit u de projector via een USB-kabel uit de handel aan op een computer om de Draadloze muis te gebruiken.

s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.52

Voor analoge RGB-signalen van een computer en componentvideosignalen van andere videobronnen.

Ingang voor geluidssignalen van apparatuur die op de Computer2-ingang is aangesloten.

Namen van Onderdelen en Functies

Onderkant

Naam Functie

Instelbare voet aan

voorzijde

Als de projector op een plat oppervlak is geplaatst, bv. op een tafel, kunt u de voet uitschuiven om de beeldpositie aan te passen.

s "De beeldpositie bijstellen" pag.38

Naam Functie

Bevestigingspunten

ophangbeugel (voor ophangbeugel ELPMB22: vier punten)

Bevestigingspunten

ophangbeugel (voor ophangbeugel ELPMB23: drie punten)

Bevestig de optionele plafondbeugel hier als u de projector aan het plafond wilt ophangen.

s "De projector installeren" pag.20 s "Optionele Accessoires" pag.129

Namen van Onderdelen en Functies

Bedieningspaneel

Naam Functie

[t]-knop

[Source Search]-knop

[w][v]-knoppen

Hiermee schakelt u de projector in of uit. s "Van installatie tot projectie" pag.32

Schakelt over naar het beeld van de ingangspoort die videosignalen ontvangt.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)"

pag.33

• Hiermee voert u een verticale keystonecorrectie uit. s "Keystonevervorming in verticale richting corrigeren" pag.35

• Als het Configuratiemenu of de Help wordt weergegeven, kunt u met deze knoppen menuopties en instellingswaarden selecteren.

s "Het menu Configuratie gebruiken" pag.64 s "De Help-functie gebruiken" pag.86

[<][>]-knoppen

[Help]-knop

[Esc]-knop

[Enter]-knop

[Menu]-knop

Naam Functie

• Hiermee voert u een horizontale keystonecorrectie uit.

s "Keystonevervorming in horizontale richting corrigeren" pag.35

• Als het Configuratiemenu of de Help wordt weergegeven, kunt u met deze knoppen menuopties en instellingswaarden selecteren.

s "Het menu Configuratie gebruiken" pag.64 s "De Help-functie gebruiken" pag.86

Druk op deze knop om het hulpscherm weer te geven en te sluiten. Het hulpscherm geeft aan hoe u problemen kunt oplossen.

s "De Help-functie gebruiken" pag.86

• Hiermee wordt de huidige functie gestopt.

• Als deze knop wordt ingedrukt terwijl het

Configuratiemenu wordt weergegeven, geeft de projector het vorige menu weer. s "Het menu Configuratie gebruiken" pag.64

• Als het Configuratiemenu of het Help-scherm wordt weergegeven, accepteert de projector de huidige selectie en gaat verder naar het volgende niveau.

• Indien ingedrukt tijdens de projectie van analoge RGBsignalen van de Computer1- of Computer2-ingang, kunt u Tracking, Sync. en Positie automatisch optimaliseren.

Hiermee wordt het Configuratiemenu weergegeven en gesloten.

s "Het menu Configuratie gebruiken" pag.64

Namen van Onderdelen en Functies

Afstandsbediening

Naam Functie

[t]-knop

[Computer]-knop

[Video]-knop

[Split]-knop

Numerieke knoppen

[A/V Mute]-knop

Hiermee schakelt u de projector in of uit. s "Van installatie tot projectie" pag.32

Telkens als u op deze knop drukt, schakelt de invoer van beelden over tussen de Computer1-ingang en de Computer2-ingang.

Telkens als op de knop wordt gedrukt, wisselt het beeld tussen de ingangspoorten van S-Video, Video en HDMI.

Druk op deze knop om het scherm in twee te verdelen en projecteer twee beelden simultaan.

s "Twee beelden simultaan projecteren (Split Screen)"

pag.45

• Gebruik deze knoppen om wachtwoorden op te geven en de ID van de afstandsbediening in te stellen.

"De afstandsbediening-id instellen" pag.55

s s "Wachtwoordbeveiliging instellen" pag.59

• Gebruik deze knoppen om getallen in te voeren in de

Netwerk instellingen van het Configuratiemenu.

Hiermee schakelt u video en audio in en uit. s "Het beeld en het geluid tijdelijk niet weergeven (A/V

dempen)" pag.49

[Freeze]-knop

[Auto]-knop

[Aspect]-knop

Druk op deze knop om het beeld te pauzeren of te hervatten.

"Het beeld bevriezen (Bevriezen)" pag.50

Indien ingedrukt tijdens de projectie van analoge RGBsignalen van de Computer1- of Computer2-ingang, kunt u Tracking, Sync. en Positie automatisch optimaliseren.

Bij iedere druk op deze knop verandert de hoogtebreedteverhouding.

s "De Hoogte-breedteverhouding Wijzigen" pag.41

Namen van Onderdelen en Functies

Naam Functie

[Page]-knoppen

[Up] [Down]

[E-Zoom]-knoppen

[z][x]

[Menu]-knop

[ ][ ]

][ ]-knoppen

[

Hiermee schakelt u naar een andere pagina over, bv. in PowerPoint-bestanden, wanneer u gebruik maakt van de volgende projectiemethoden.

• Als u de Draadloze muis gebruikt

s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.52

• Als op een netwerk wordt aangesloten

Wanneer u beelden projecteert met Dia show, geeft u met deze knoppen de vorige/volgende afbeelding weer.

Vergroot of verkleint het beeld zonder de projectiegrootte te wijzigen.

s "Een gedeelte van het beeld weergeven (E-Zoom)"

pag.51

Hiermee wordt het Configuratiemenu weergegeven en gesloten.

s "Het menu Configuratie gebruiken" pag.64

• Als het menu Configuratie of het hulpscherm wordt weergegeven, kunt u met deze knoppen menu-items en instellingen selecteren. s "Het menu Configuratie gebruiken" pag.64

• Tijdens de projectie van een Dia show, kunt u met deze knoppen de vorige/volgende afbeelding weergeven, de afbeelding draaien enz. s "Dia show gebruiken" pag.114

• Tijdens het gebruik van de Draadloze muis-functie wordt de muisaanwijzer verplaatst in de richting waarin de knop wordt geduwd. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.52

Naam Functie

[Enter]-knop

[Esc]-knop

[Volume]-knoppen

[a][b]

[Pointer]-knop

[Help]-knop

[Color Mode]-knop

• Als het Configuratiemenu of het Help-scherm wordt weergegeven, accepteert de projector de huidige selectie en gaat verder naar het volgende niveau. s "Het menu Configuratie gebruiken" pag.64

• Als u de Draadloze muis functie gebruikt, werkt de knop als linkermuisknop. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.52

• Druk op deze knop om de huidige functie te stoppen.

• Als deze knop wordt ingedrukt terwijl het

Configuratiemenu wordt weergegeven, geeft de projector het vorige niveau weer. s "Het menu Configuratie gebruiken" pag.64

• Als u de Draadloze muis functie gebruikt, werkt de knop als rechtermuisknop. s "De muisaanwijzer bedienen met de afstandsbediening (Draadloze muis)" pag.52

[a] Verlaagt het volume. [b] Verhoogt het volume.

"Het volume bijstellen" pag.39

Druk op deze knop om de schermaanwijzer te activeren. s "Aanwijzerfunctie (Aanwijzer)" pag.50

Druk op deze knop om het hulpscherm weer te geven en te sluiten. Het hulpscherm geeft aan hoe u problemen kunt oplossen.

s "De Help-functie gebruiken" pag.86

Telkens u op deze knop drukt verandert de kleurmodus. s "De projectiekwaliteit selecteren (Kleurmodus

selecteren)" pag.39

[Num]-knop

Houd deze knop ingedrukt en gebruik de numerieke knoppen om wachtwoorden en cijfers in te voeren.

s "Wachtwoordbeveiliging instellen" pag.59

Namen van Onderdelen en Functies

Naam Functie

[ID]-knop

[User]-knop

[USB]-knop

[LAN]-knop

[Source Search]-knop

Houd deze knop ingedrukt en gebruik de numerieke knoppen om de ID van de afstandsbediening in te stellen.

s "De afstandsbediening-id instellen" pag.55

Selecteer een veelgebruikt item uit de vijf beschikbare items uit het Configuratiemenu en wijs het toe aan deze knop. Wanneer u op de knop User drukt, wordt het geselecteerde menu-item/aanpasscherm weergegeven, zodat u snel instellingen/aanpassingen kunt opgeven.

s "Menu Instellingen" pag.70 Testpatroon is aangewezen als standaardinstelling.

Schakelt over naar het volgende beeld. Beelden van het apparaat dat op de USB (TypeA)-ingang

is aangesloten

Schakelt over naar de beelden die worden geprojecteerd met EasyMP Network Projection. Tijdens projecties met de optionele Quick Wireless Connection USB Key schakelt u met deze knop over naar dat beeld.

Schakelt over naar het beeld van de ingangspoort die videosignalen ontvangt.

s "Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)"

pag.33

De batterijen van de afstandsbediening vervangen

Als de afstandsbediening niet meer snel reageert of als de afstandsbediening niet meer werkt nadat deze enige tijd niet meer is gebruikt, betekent dit waarschijnlijk dat de batterijen leeg zijn. Vervang in dat geval de batterijen. Zorg dat u twee mangaan- of alkalinebatterijen van AA-formaat bij de hand hebt. Het is niet mogelijk om andere batterijen dan mangaan- of alkaline batterijen van AA-formaat te gebruiken.

Let op

Lees de volgende handleiding voordat u aan de slag gaat met de batterijen. s Veiligheidsvoorschriften

Verwijder de batterijklep.

Houd het haakje van het batterijcompartiment ingedrukt en til de klep omhoog.

LED

afstandsbediening

Zendt signalen van de afstandsbediening naar de projector.

Vervang de oude batterijen door nieuwe.

Namen van Onderdelen en Functies

Let op

Plaats de batterijen aan de hand van de plus- (+) en mintekens (-) in de batterijhouder.

Bedieningsbereik van de afstandsbediening

Zet de batterijklep terug.

Druk de klep goed aan tot hij vastklikt.

De projector voorbereiden

In dit hoofdstuk wordt uitgelegd hoe u de projector installeert en er projectiebronnen op aansluit.

De projector installeren

Installatiemethoden

De projector ondersteunt vier verschillende projectiemethoden. Gebruik de juiste installatiemethode voor uw omstandigheden.

• Beelden projecteren met de pro‐ jector vóór het scherm. (Projec‐ tie aan Voorkant)

• Hang de projector aan het pla‐ fond op en projecteer de beel‐ den door de projector voor een scherm te plaatsen. (Projectie aan Voor/bovenkant)

• Beelden projecteren met project‐ or achter een doorzichtig scherm. (Projectie aan Achter‐ kant)

• Hang de projector aan het pla‐ fond op en projecteer de beel‐ den door de projector achter een doorzichtig scherm te plaat‐ sen. (Projectie aan Achter/bo‐ ven)

Waarschuwing

• Als u de projector aan het plafond wilt ophangen (met ophangbeugel), dan moet u de projector op een speciale manier monteren. Als u de projector niet goed monteert, kan hij naar beneden vallen en letsel veroorzaken.

• Als u tape plakt op de Bevestigingspunten ophangbeugel om te voorkomen dat deze losraken, of als u bijvoorbeeld smeermiddel of olie op de projector aanbrengt, kan de behuizing van de projector breken waardoor deze uit de ophangbeugel kan vallen. Hierdoor kan iemand die zich onder de ophangbeugel bevindt, ernstig gewond raken en kan de projector worden beschadigd. Als u de ophangbeugel monteert of afstelt, gebruik dan geen tape om te voorkomen dat de schroeven los gaan zitten en gebruik geen olie, smeermiddel of iets dergelijks.

Let op

• Zet de projector bij gebruik niet op zijn kant. Dit kan tot defecten leiden.

• Dek de luchtin- en -uitlaten van de projector niet af. Als een

ventilatieopening afgedekt wordt, kan de binnentemperatuur stijgen en brand veroorzaken.

• Als u de projector aan het plafond wilt ophangen, hebt u de

optionele ophangbeugel nodig. s "Optionele Accessoires" pag.129

• U kunt de instelling als volgt wijzigen door de knop [A/V Mute] op de afstandsbediening ongeveer vijf seconden ingedrukt te houden.

VoorkantWVoor/bovenkant Stel Achterkant of Achter/boven in vanuit het Configuratiemenu. s Uitgebreid - Projectie pag.71

Installeren

Installeer de projector parallel met het scherm.

De projector installeren

Als de projector niet evenwijdig met het scherm wordt geïnstalleerd, treedt in het geprojecteerde beeld keystonevervorming op. U vindt meer informatie over de correctie van keystonevervorming in:

"Keystone-vervorming (trapeziumvormige vertekening) corrigeren"

pag.35

EB-D6155W

16:10 Schermgrootte

Plaats de projector op een vlak oppervlak (niet gekanteld).

Schermgrootte en geschatte projectieafstand

De projectiegrootte wordt bepaald door de afstand van de projector tot het scherm. Aan de hand van de volgende illustraties kunt u de positie selecteren die het beste past bij de schermgrootte. In de illustraties worden bij benadering de kortste afstanden weergegeven bij maximale zoom. U vindt meer informatie over de projectieafstand in:

"Schermgrootte en Projectieafstand" pag.130

Door de correctie van keystonevervorming kan het geprojecteerde

beeld worden verkleind.

EB-D6250/EB-D6150

4:3 Schermgrootte

Apparatuur aansluiten

De naam van de ingang, de locatie, en de oriëntatie van de connector zijn afhankelijk van de bron die wordt aangesloten.

Een computer aansluiten

Om beelden van een computer te projecteren, sluit u de computer op een van de volgende manieren aan:

Als de meegeleverde computerkabel wordt gebruikt

Sluit de schermuitgang van de computer aan op de Computer1- of Computer2-ingang van de projector.

Als een in de handel verkrijgbare HDMI-kabel wordt gebruikt

Sluit de HDMI-uitgang van de computer aan op de HDMI-ingang van de projector.

Om geluid weer te geven via de luidspreker van de projector, sluit u een in de handel verkrijgbare audiokabel aan.

Apparatuur aansluiten

Beeldbronnen aansluiten

Om beelden van DVD-spelers of VHS-videoapparatuur enz. te projecteren, sluit u deze op een van de volgende manieren op de projector aan:

Als een in de handel verkrijgbare videokabel wordt gebruikt

Sluit met een in de handel verkrijgbare videokabel de video-uitgang van de beeldbron aan op de Video-ingang van de projector.

Als een in de handel verkrijgbare S-videokabel wordt gebruikt

Sluit met een in de handel verkrijgbare videokabel de video-uitgang van de beeldbron aan op de S-Video-ingang van de projector.

Als de optionele componentvideokabel wordt gebruikt

s "Optionele Accessoires" pag.129

Sluit de componentuitgang van de beeldbron aan op de Computer1- of Computer2-ingang van de projector.

Als een in de handel verkrijgbare HDMI-kabel wordt gebruikt

Sluit met een in de handel verkrijgbare HDMI-kabel de HDMI-uitgang van de beeldbron aan op de HDMI-ingang van de projector.

Apparatuur aansluiten

Let op

• Als de gegevensbron reeds aan staat wanneer u de projector aansluit, kan dit voor een storing zorgen.

• Als de oriëntatie of vorm van de stekker anders is, mag u deze niet proberen te forceren. Het toestel kan erdoor beschadigd worden of defect raken.

Apparatuur aansluiten

• Om geluid weer te geven via de luidspreker van de projector, sluit u een in de handel verkrijgbare audiokabel aan.

• Als de bron die u wilt aansluiten een vreemd gevormde uitgang heeft, gebruikt u de kabel die bij het toestel werd geleverd of een optionele kabel om op de projector aan te sluiten.

• Als u een in de handel verkrijgbare audiokabel met 2RCA(L/R)/stereo mini-aansluiting gebruikt, controleer dan of er "No resistance" (Geen weerstand) op is aangegeven.

Apparatuur aansluiten

USB-apparaten aansluiten

U kunt verschillende apparaten aansluiten zoals een USB-geheugen, de optionele Documentcamera en USB-compatibele harde schijven en digitale camera's.

Gebruik de USB-kabel die bij het USB-apparaat werd geleverd om het USB-apparaat aan te sluiten op de USB (TypeA)-ingang van de projector.

Zodra het USB-apparaat is aangesloten, kunt u beeldbestanden projecteren vanaf het USB-geheugen of digitale camera via Dia show.

"Dia show" pag.113

Als de documentcamera tijdens de projectie van beelden vanuit een andere ingangspoort wordt aangesloten, drukt u op de [USB]-knop op de afstandsbediening of op de [Source Search]-knop op het bedieningspaneel om over te schakelen naar beelden van de documentcamera.

"Automatisch binnenkomende signalen detecteren en het geprojecteerde beeld wijzigen (Bron zoeken)" pag.33

Wanneer u beelden van een USB-apparaat projecteert en een audiotoestel wilt aansluiten, sluit dit toestel dan aan op Audio2.

Apparatuur aansluiten

Let op

• Als u een USB-hub gebruikt, is het mogelijk dat de verbinding niet goed werkt. Apparaten zoals een digitale camera of een USB-apparaat moeten direct op de projector worden aangesloten.

• Als u een USB-compatibele harde schijf aansluit en gebruikt, zorg dan dat de met de harde schijf geleverde lichtnetadapter is aangesloten.

• Sluit een digitale camera of harde schijf op de projector aan met de USB-kabel die is meegeleverd met of gespecificeerd voor het apparaat.

• Gebruik een USB-kabel die minder dan 3 m lang is. Als de kabel langer is dan 3 m, werkt Dia show mogelijk niet goed.

USB-apparaten verwijderen

Verwijder de USB-apparaten na afloop van het projecteren uit de projector. Apparaten zoals digitale camera's of harde schijven moeten worden uitgeschakeld voordat ze van de projector worden losgekoppeld.

Externe apparaten aansluiten

U kunt beelden en geluid weergeven door een externe monitor of luidspreker aan te sluiten.

Als beelden worden weergegeven op een externe monitor

Sluit met de kabel die bij de externe monitor werd geleverd de externe monitor aan op de Monitor Out-poort van de projector.

Als geluid wordt weergegeven op een externe luidspreker

Sluit met een in de handel verkrijgbare audiokabel de externe luidspreker aan op de Audio Out-poort van de projector.

Apparatuur aansluiten

• Als u de Stand-by modus instelt op Communicatie aan, kunt u de volgende handeling nog uitvoeren zelfs als de projector in stand-by staat.

- Beelden weergegeven op een externe monitor s Uitgebreid - Stand-by modus pag.71

• Alleen analoge RGB-signalen van de Computer1-ingang kunnen naar een externe monitor worden verstuurd. U kunt geen ingangssignalen van andere ingangspoorten versturen noch componentvideosignalen.

• Instellingsregelaars voor functies als Keystone, het menu Configuratie of hulpschermen worden niet uitgevoerd op de externe monitor.

• Als de aansluiting van de audiokabel in de Audio Out wordt geplaatst, wordt audio niet langer uitgevoerd via de ingebouwde luidsprekers van de projector en

wordt overgeschakeld op externe uitvoer.

Een LAN-kabel aansluiten

Sluit met een in de handel verkrijgbare 100BASE-TX of 10BASE-T LAN-kabel de LAN-poort van een hub of andere apparatuur aan op de LAN-poort van de projector.

Voorkom storingen en gebruik een afgeschermde LAN-kabel van categorie 5.

Apparatuur aansluiten

De draadloze LAN-eenheid installeren

Verwijder het schroefje waarmee de pal vastzit en verwijder vervolgens de pal van de draadloze LAN-eenheid.

De kabelbedekking vastmaken en verwijderen

Door de kabelbedekking aan te brengen kunt u orde brengen in alle kabels (de projector van de illustratie hangt aan het plafond).

Installeer de draadloze LAN-eenheid.

Aanbrengen

Bundel de kabels met een lint dat in de handel beschikbaar is.

Breng de pal aan boven de draadloze LAN-eenheid en zet de pal vast met de bijgeleverde schroef. Zo raakt u de eenheid niet kwijt.

Plaats de kabelbedekking achter op de projector.

Apparatuur aansluiten

Verwijderen

Maak de twee schroeven van de kabelbedekking los en verwijder dan de kabelbedekking.

Draai de twee schroeven voor de kabelbedekking vast.
