Epson EB-D6250 User's Guide [uk]

Посібнику користувача

Умовні Позначки, що Використовуються в Цьому Посібнику

• Вказівки щодо техніки безпеки

У документації та на самому проекторі є графічні символи, які допомагають безпечно користуватися пристроєм. Щоб не допустити отримання травм і пошкодження майна, вивчіть значення попереджувальних символів і обов’язково звертайте на них увагу.

Попередження

Обережно

• Загальна інформація

Попередження

s Вказує сторінку, де можна знайти детальну інформацію щодо теми, яка розглядається.

[Назва] Вказує на назви кнопок на пульті дистанційного керування або панелі керування.

«(назва меню)» Вказує на пункти меню "Конфігурація".

Цим символом позначається інформація, ігнорування якої може призвести до травмування людей, включно із смертельним кінцем, через неправильне поводження з пристроєм.

Цим символом позначається інформація, ігнорування якої може призвести до травмування людей або пошкодження матеріальних цінностей через неправильне поводження з пристроєм.

Позначає дії, які в разі недостатньої обережності користувача можуть призвести до пошкоджень чи травм.

Вказує на додаткову інформацію до теми й пункти, які можуть бути корисними.

Вказує на те, що пояснення підкресленого слова (слів) перед цим символом є в словнику термінів. Див. розділ «Глосарій» у «Додатках».

s "Глосарій" стор.146

Приклад: кнопка [Esc]

Приклад: Виберіть пункт Яскравість у меню Зображення. Зображення - Яскравість

Зміст

Умовні Позначки, що Використовуються в

Цьому Посібнику ...................................... 2

Вступ

Функції Проектора ......................................... 8

Практичність і надійність........................................ 8

Функції проектора............................................. 8

Проектування двох зображень одночасно (Split Screen)................8

Проекція зображень з екрана комп'ютера через мережу...............8

Просте підключення до комп'ютера за допомогою функції Quick Wireless

.........................................................9

Функції Безпеки ...............................................9

Найменування і Функції Деталей .......................... 10

Передня і Верхня Панелі ........................................10

Задня панель ................................................ 11

Основа....................................................13

Панель керування............................................14

Пульт дистанційного керування .................................. 15

Заміна батарей у пульті дистанційного керування .................... 18

Робочий діапазон пульта дистанційного керування..................19

Підготовка проектора

Установка проектора . . . . . . . . . . ........................... 21

Методи Встановлення.........................................21

Установлення.............................................22

Розмір екрана і приблизна відстань проекції .........................22

Підключення обладнання ................................. 23

Підключення комп'ютера....................................... 23

Підключення джерел зображення................................. 24

Підключення USB-пристроїв..................................... 27

Підключення зовнішніх пристроїв.................................28

Підключення мережного кабелю.................................. 29

Встановлення мережної карти для бездротової локальної мережі . . . . . . . . . . 30

Установлення та зняття кришки відсіку для кабелів .....................30

Установлення.............................................30

Зняття ................................................... 31

Основні функції

Проеціювання зображень ................................. 33

Підготовка до проеціювання .....................................33

Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється

(Пошук джерела)............................................. 34

Перемикання на потрібне зображення за допомогою пульта дистанційного

керування .................................................. 35

Настройка зображень під час проеціювання ............... 36

Коригування трапецоїдного спотворення........................... 36

Г/В трап.спотв. ............................................. 36

Quick Corner ...............................................37

Регулювання розміру зображення .................................39

Регулювання положення зображення.............................. 39

Коригування фокусу ...........................................39

Регулювання гучності ..........................................40

Вибір якості проекції (вибір Режим кольру)..........................40

Параметри Автодіафрагма...................................... 41

Зміна значення параметра Співвідн. сторін.......................... 42

Методи зміни ..............................................42

Зміна співвідношення сторін (тільки EB-D6155W)....................42

Зміна співвідношення сторін (тільки EB-D6250/EB-D6150) . ............. 43

Корисні Функції

Функції проектора ........................................ 46

Проектування двох зображень одночасно (Split Screen).................46

Вхідні джерела для проектування Split Screen .......................46

Проектування на Split Screen ...................................46

Зміст

Зміна П роектованого Зображення ..............................47

Переключення між лівим і правим екраном ........................47

Переключення розмірів зображень на лівому й правому екранах........48

Зміна звуку...............................................49

Вихід із режиму Split Screen ....................................50

Обмеження щодо проектування в режимі Split Screen .................50

Тимчасове приховування зображення і звуку (Вимкнення A/V)............50

Зупинка зображення (Стоп-кадр) ..................................51

Функція покажчика (Покажчик) ................................... 51

Збільшення частини зображення (E-Zoom) ...........................52

Керування вказівником миші за допомогою пульта дистанційного керування

(Бездрот.мишка) ..............................................53

Установка ідентифікатора і використання пульта дистанційного керування

.......................................................... 54

Встановлення ідентифікатора проектора .......................... 55

Встановлення ідентифікатора пульта дистанційного керування ..........56

Коригування кольору при використанні декількох проекторів............ 57

Стислий опис процедури корекції...............................57

Коригування..............................................57

Збереження логотипа користувача ................................ 58

Функції Безпеки .......................................... 60

Керування користувачами (Захисний пароль) .........................60

Типи Захисний пароль.......................................60

Встановлення параметра Захисний пароль ........................60

Введення пароля...........................................62

Обмеження операції (Блок-ня керування) ........................... 62

Замок для захисту від крадіжки...................................64

Монтаж пружинного фіксатора .................................64

Меню Конфігурація

Використання меню Конфігурація ......................... 66

Список Функцій . .......................................... 67

Список пунктів меню конфігурації .................................67

Меню Зображення............................................69

Меню Сигнал ................................................ 71

Меню Параметри ............................................. 73

Меню Додаткові ..............................................74

Меню Мережа...............................................76

Примітки щодо роботи з меню Мережа...........................76

Операції з багатофункціональною програмованою клавіатурою.........77

Меню Простий .............................................78

Меню Бездр. м..............................................79

Меню Безпека.............................................80

Меню Дротова LAN ..........................................82

Меню Пошта.............................................. 83

Меню Інші................................................84

Меню Скинути.............................................85

Меню Інформація (тільки для читання) ..............................86

Меню Скинути...............................................87

Вирішення Проблем

Використання довідки .................................... 89

Вирішення Проблем . ..................................... 90

Значення індикаторів ..........................................90

Коли індикатори не допомагають з'ясувати причину негараздів у роботі . . . . . 95

Проблеми з зображенням .......................................96

Немає зображення ..........................................96

Рухомі зображення не відображаються (рухомі частини зображення

виглядають чорними)........................................ 97

Проекція припиняється автоматично............................97

З'являється повідомлення "Не підтримується".......................97

З'являється повідомлення "Немає сигналу". ........................97

Зображення нечіткі, поза фокусом або спотворені................... 98

На зображенні з'являються перешкоди чи спотворення ...............99

Зображення обрізане (велике) чи мале, або співвідношення сторін

невідповідне..............................................99

Неправильно відтворено кольори зображення ..................... 100

Зображення виглядають темними .............................. 101

Проблеми, що виникають на початку проекції ....................... 101

Проектор не вмикається .....................................101

Зміст

Інші проблеми.............................................. 102

Звуку не чутно або він ледь чутний ............................. 102

Пульт дистанційного керування не працює ........................102

На зовнішньому моніторі немає зображення ...................... 103

Як змінити мову повідомлень і меню............................ 103

Пошта не надходить навіть при виникненні проблем з проектором ...... 104

Значення параметра Event ID . . . . . . . . .................... 105

Технічне обслуговування

Очищення ............................................... 107

Очищення Поверхні Проектора ..................................107

Очищення скла кришки об'єктива................................ 107

Очищення повітряного фільтра .................................. 107

Як чистити повітряний фільтр ................................. 108

Заміна Витратних Матеріалів ............................ 110

Заміна лампи ............................................... 110

Інтервал заміни лампи...................................... 110

Заміна лампи ............................................. 110

Скидання параметра Час роб. лампи............................ 113

Заміна повітряного фільтра .....................................113

Інтервал заміни повітряного фільтра ............................ 113

Спосіб заміни повітряного фільтра ..............................114

Додатки

Слайди .................................................. 117

Проеціювання без комп'ютера (показ Слайди) ....................... 117

Файли, які можна проеціювати у вигляді Слайди.................... 117

Приклади показу Слайди .....................................117

Як використовувати Слайди.................................. 118

Проеціювання вибраного зображення ........................... 119

Послідовне проеціювання всіх файлів зображення у папці (показ Слайди)

........................................................120

Настройки відображення файлів зображень і настройки показу Слайди . . . 121

Контроль і керування проектором ....................... 123

Про програму EasyMP Monitor ...................................123

Зміна параметрів за допомогою веб-браузера (Керування Web) ...........123

Настройка проектора....................................... 124

Відображення вікна Керування Web .............................124

Відображення вікна Web Remote............................... 124

Використання Функції Повід.про пошту для Повідомлення про Проблеми . . . 126

Вміст повідомлення електронної пошти про помилки . . . . . . . . . . . . . . . . 126

Керування за Допомогою Протоколу SNMP ......................... 127

Команди ESC/VP21 ........................................... 127

Список команд ............................................127

Розташування кабелів ....................................... 128

Про PJLink ................................................. 128

Інформація про Crestron RoomView

Управління проектором за допомогою комп'ютера ..................130

.............................. 129

Додаткове Приладдя і Витратні Матеріали ............... 134

Додаткове приладдя ..........................................134

Витратні Матеріали........................................... 135

Розмір Екрана і Відстань Проекції ........................ 136

Відстань проекції для моделі EB-D6155W........................... 136

Відстань проекції для моделі EB-D6250/EB-D6150 ..................... 137

ПідтримуваніДисплеї монітора .......................... 139

Підтримувані значення роздільної здатності .........................139

Комп'ютерні сигнали (аналоговий RGB).......................... 139

Роздільний відеосиг.........................................139

Композитний відеосигнал....................................139

Вхідний сигнал з порту HDMI ................................. 139

Технічні Характеристики ................................ 141

Загальні Технічні Характеристики Проектора........................ 141

Зміст

Зовнішній Вигляд ........................................ 144

Глосарій ................................................. 146

Загальні Попередження ................................. 148

Позначення ................................................ 148

Загальне попередження: .......................................149

Покажчик ............................................... 166

Вступ

В цій главі розповідається про функції та назви деталей проектора.

Функції Проектора

Практичність і надійність

• Заслінка випускного отвору для повітря захищає проектор від пилу.

• Великий фільтр забезпечує кращий захист від пилу.

• Вбудована функція повідомляє, коли треба чистити фільтр.

• Вмикається й вимикається без вимикача – просто вставте вилку в

розетку електромережі.

Функції проектора

Проектування двох зображень одночасно (Split Screen)

Можна одночасно проектувати зображення з джерел двох типів. Це дає змогу урізноманітнити використовувані програми, наприклад під час проектування презентаційних матеріалів можна проводити відеоконференцію.

s "Проектування двох зображень одночасно (Split Screen)" стор.46

Проекція зображень з екрана комп'ютера через мережу

Проектор можна підключити до комп'ютера в мережі та проеціювати екран комп'ютера за допомогою програми EasyMP Network Projection, що постачається з проектором.

sПосібник з експлуатації EasyMP Network

Projection

Функції Проектора

Просте підключення до комп'ютера за допомогою функції Quick Wireless

Просто підключивши додатковий ключ Quick Wireless Connection USB Key до комп'ютера, можна з'єднати проектор і комп'ютер за допомогою бездротового зв'язку та проектувати зображення з комп'ютера. (Тільки комп'ютери під управлінням Windows)

Функції Безпеки

• Захист паролем для обмеження доступу й керування користувачами

"Керування користувачами (Захисний пароль)" стор.60

• Функція блокування не дозволяє натискати кнопки на панелі керування

"Обмеження операції (Блок-ня керування)" стор.62

• Оснащення різними пристроями для захисту від крадіжок

"Замок для захисту від крадіжки" стор.64

Найменування і Функції Деталей

Передня і Верхня Панелі

Найменування Функція

Індикатори

Приймач

дистанційного сигналу

Кришка кільця

масштабу/фокуса

Важіль регулювання

опори

Передня

регульована опора

Скло кришки

об'єктива

Гучномовець

Отвір

повітрозабірника (повітряний фільтр)

Вказує на стан проектора. s "Значення індикаторів" стор.90

Приймає сигнали з пульта дистанційного керування.

Відкривайте цю кришку тільки при користуванні кільцем масштабу або фокуса. У звичайному стані її слід тримати закритою, щоб захистити проектор від потрапляння пилу.

Натисніть на цей важіль, коли потрібно висунути або втягнути передню опору.

s "Регулювання положення зображення" стор.39

Коли проектор встановлений на столі або подібній поверхні, то, регулюючи довжину опори, можна відрегулювати положення зображення на екрані.

s "Регулювання положення зображення" стор.39

Захищає об'єктив проектора.

Виведення звуку.

Слугує для забирання повітря для охолодження проектора всередині.

s "Очищення повітряного фільтра" стор.107

Найменування Функція

Випускний отвір для

повітря (Заслонка випускного отвору для повітря)

Випускні отвори для повітря використовуються для внутрішнього охолодження проектора.

Обережно

Під час роботи проектора не притуляйте до ви‐ пускних отворів руки й обличчя, а також не ставте поруч з цими отворами предмети, які можуть деформуватися або зазнати ушкод‐ жень від гарячого повітря.

Індикатор

бездротової мережі

Кільце

масштабування

Фокусувальне кільце

Кришка відсіку

кабельних підключень

Вказує на стан доступу до додаткової мережної карти для бездротової локальної мережі.

Регулює розмір зображення. s "Регулювання розміру зображення" стор.39

Регулює фокусування зображення. s "Коригування фокусу" стор.39

Кришка для заднього відсіку інтерфейсного з'єднувального кабелю.

s "Установлення та зняття кришки відсіку для кабелів" стор.30

Найменування і Функції Деталей

Найменування Функція

Панель керування

Кришка лампового

відсіку

Призначена для керування проектором. s "Панель керування" стор.14

Відкрийте цю кришку, коли потрібно замінити лампу проектора.

s "Заміна лампи" стор.110

Задня панель

Найменування Функція

Відсік мережної

карти для бездротової локальної мережі

Установіть у цей відсік додаткову мережну карту для бездротової локальної мережі. Під час установлення зніміть заглушку.

s "Встановлення мережної карти для бездротової локальної мережі" стор.30

Отвори для гвинтів

для фіксації кришки відсіку для кабелів

Порт RS-232C

Закріпіть кришку відсіку кабельних підключень на місці, вставивши гвинти в отвори.

s "Установлення та зняття кришки відсіку для кабелів" стор.30

Якщо керування проектором здійснюватиметься за допомогою комп'ютера, з'єднайте проектор з комп'ютером через цей порт кабелем RS-232C. Цей порт призначено для керування; за звичайних умов ним користуватися не слід.

s "Команди ESC/VP21" стор.127

Найменування і Функції Деталей

Найменування Функція

Порт Monitor Out

Порт Audio Out

Гніздо живлення

Тримач кабелю

Гніздо безпеки

Точка встановлення

захисного кабелю

Порт LAN

Порт USB (TypeA)

Виведення аналогового RGB-сигналу з порту Computer1 на зовнішній монітор. Виведення сигналу з інших портів та виведення роздільного відеосигналу неможливе.

Виведення на зовнішні гучномовці звукового супроводу зображення, що наразі проектується.

Для підключення до проектора кабелю живлення. s "Підготовка до проеціювання" стор.33

Вставте сюди затискач кабелю з комплекту, щоб запобігти падінню кабелів HDMI та живлення.

Докладні відомості стосовно процедури установки наведено нижче.

s Коротка інструкція "Початок роботи"

Гніздо безпеки сумісне з системою Microsaver Security System виробництва компанії Kensington.

s "Замок для захисту від крадіжки" стор.64

Наявний в продажу пружинні фіксатори для захисту від крадіжки можна просунути крізь точку для монтажу, щоб зафіксувати проектор на столі або стійці.

s "Замок для захисту від крадіжки" стор.64

Слугує для підключення до локальної мережі за допомогою мережного кабелю.

• Підключення накопичувачів USB або цифрової камері та проектування зображень в режимі Слайди. s "Проеціювання без комп'ютера (показ Слайди)" стор.117

• Підключення додаткової документ-камери.

Найменування Функція

Порт USB (TypeB)

Порт Computer2

Порт Audio2

Порт Computer1

Порт Audio1

Порт Audio-L/R

Порт S-Video

Порт Video

Порт HDMI

Порт Trigger out

Підключення проектора до комп'ютера за допомогою стандартного кабелю USB і використання функції Бездрот.мишка.

s "Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)"

стор.53

Для аналогових RGB-сигналів, що надходять із комп'ютера, і роздільних відеосигналів, що надходять з інших джерел відеосигналу.

Вхід аудіосигналу від обладнання, підключеного до порту Computer2.

Вхід аудіосигналу від обладнання, підключеного до порту Computer1.

Вхід аудіосигналу від обладнання, підключеного до порту S-Video або порту Video.

Для приймання сигналів S-video з джерел відео.

Вхід композитного відеосигналу, отриманого з джерела відеоінформації.

Призначений для введення відеосигналів із HDMIсумісної відеоапаратури та комп'ютерів. Цей проектор сумісний із сигналами

Коли проектор увімкнено, із цього порту виходить сигнал 12 В постійного струму. Коли проектор вимкнений або не знаходиться в нормальному стані, сигнал із цього порту 0 В. Таким чином зовнішні пристрої отримують інформацію про те, увімкнено проектор чи вимкнено.

Щоб увімкнути тригерний вихід, встановіть Запустити у меню Конфігурація на Увімкн.

s Додаткові - Операція стор.74

HDCPg.

Найменування і Функції Деталей

Основа

Найменування Функція

Передня ніжка для

регулювання висоти

s "Регулювання положення зображення" стор.39

Найменування Функція

Точки для кріплення

на стелі (Для кріплення на стелі ELPMB22: чотири точки)

Точки для кріплення

на стелі (Для кріплення на стелі ELPMB23: три точки)

Слугують для приєднання додаткового кронштейну, що кріпить проектор на стелі.

s "Установка проектора" стор.21 s "Додаткове приладдя" стор.134

Найменування і Функції Деталей

Панель керування

Найменування Функція

Кнопка [t]

Кнопка[Source

Search]

Кнопки [w][v]

Вмикає і вимикає живлення проектора. s "Підготовка до проеціювання" стор.33

Перемикання зображення на вхід, на який подається відеосигнал.

s "Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється (Пошук джерела)"

стор.34

• Призначені для коригування вертикальних трапецоїдних спотворень. s "Коригування вертикальних трапецоїдних спотворень" стор.36

• Під час відображення меню "Конфігурація" або довідки ці кнопки використовуються для вибору пунктів меню та значень параметрів.

s "Використання меню Конфігурація" стор.66 s "Використання довідки" стор.89

Найменування Функція

Кнопки [<][>]

Кнопка [Help]

Кнопка [Esc]

Кнопка [Enter]

Кнопка [Menu]

• Призначені для коригування горизонтальних трапецоїдних спотворень.

"Коригування горизонтальних трапецоїдних

спотворень" стор.36

s "Використання меню Конфігурація" стор.66 s "Використання довідки" стор.89

Виводить на екран і закриває вікно довідки, в якому пояснюється, як розв'язувати проблеми в разі їх виникнення.

s "Використання довідки" стор.89

• Зупиняє виконання поточної функції.

• Під час відображення меню "Конфігурація"

використовується для переходу до попереднього рівня меню.

"Використання меню Конфігурація" стор.66

• Під час відображення меню "Конфігурація" або довідки ця кнопка використовується для підтвердження поточного вибору й переходу до наступного рівня.

• За допомогою цієї кнопки під час проеціювання аналогового сигналу RGB через порт Computer1 або порт Computer2 можна автоматично оптимізувати параметри Трасування, Синхрон. і Позиція.

Відображення меню "Конфігурація" й вихід з нього. s "Використання меню Конфігурація" стор.66

Найменування і Функції Деталей

Пульт дистанційного керування

Найменування Функція

Кнопка [t]

Кнопка [Computer]

Кнопка [Video]

Кнопка [Split]

Кнопки з цифрами

Вмикає і вимикає живлення проектора. s "Підготовка до проеціювання" стор.33

При натисканні цієї кнопки джерело входу перемикається між сигналом з вхідного порту Computer1 і сигналом з вхідного порту Computer2.

При кожному натисканні на цю кнопку джерело зображення буде перемикатися між портами S-Video, Video та HDMI.

Розділення екрана на дві частини для одночасного проектування двох зображень.

s "Проектування двох зображень одночасно (Split Screen)" стор.46

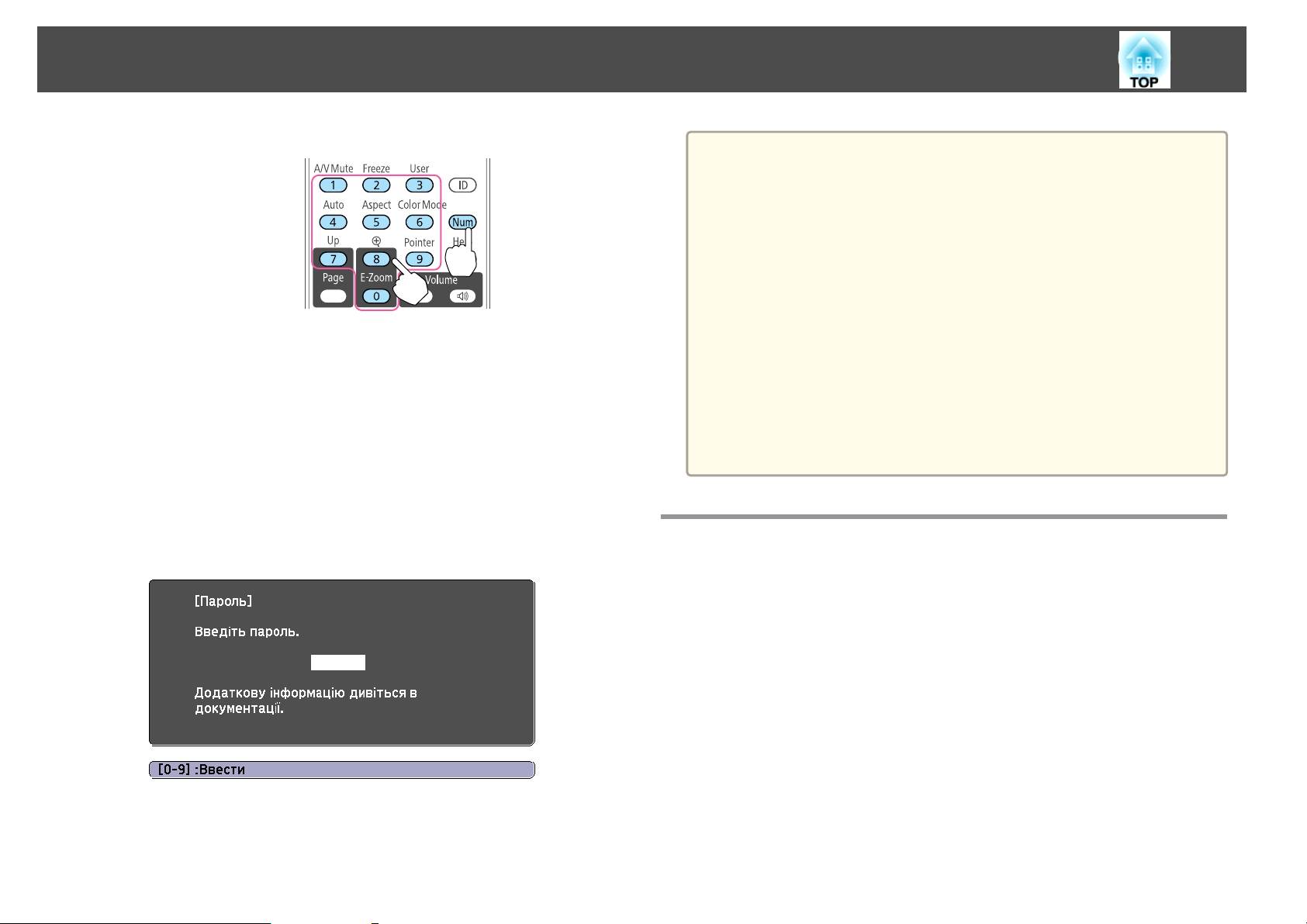

• Використовуються для введення паролів й ідентифікатора пульта дистанційного керування. s "Встановлення ідентифікатора пульта дистанційного керування" стор.56 s "Встановлення параметра Захисний пароль"

стор.60

• Використовується для введення цифрових параметрів у меню Мережа у складі меню "Конфігурація".

Кнопка [A/V Mute]

Кнопка [Freeze]

Кнопка [Auto]

Вмикає й вимикає відео та звук. s "Тимчасове приховування зображення і звуку

(Вимкнення A/V)" стор.50

Зупиняє й продовжує відтворення зображення. s "Зупинка зображення (Стоп-кадр)" стор.51

За допомогою цієї кнопки під час проеціювання аналогового сигналу RGB через порт Computer1 або порт Computer2 можна автоматично оптимізувати параметри Трасування, Синхрон. і Позиція.

Найменування і Функції Деталей

Найменування Функція

Кнопка [Aspect]

Кнопки [Page]

[Up] / [Down]

Кнопки [E-Zoom]

[z][x]

Кнопка [Menu]

При кожному натисканні цієї кнопки змінюється формат екрана.

s "Зміна значення параметра Співвідн. сторін"

стор.42

Перехід до наступної/попередньої сторінки файлу, наприклад, файлу PowerPoint, коли використовуються описані нижче методи проеціювання.

• З використанням функції "Бездрот.мишка"

s "Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)" стор.53

• При підключенні до мережі

Під час проеціювання зображень у режимі Слайди за допомогою цих кнопок можна переходити до наступного або попереднього зображення.

Збільшує або зменшує зображення, не змінюючи розміру проекції.

s "Збільшення частини зображення (E-Zoom)"

стор.52

Відображення меню "Конфігурація" й вихід з нього. s "Використання меню Конфігурація" стор.66

Найменування Функція

Кнопки [ ]

[

Кнопка [Enter]

][ ][ ]

• Під час відображення меню Конфігурація або довідки ці кнопки використовуються для вибору пунктів меню та значень параметрів. s "Використання меню Конфігурація" стор.66

• Під час показу Слайди ці кнопки використовуються для переходу до попереднього або наступного зображення, повороту зображення і т.ін. s "Як використовувати Слайди" стор.118

• Під час використання функції "Бездрот.мишка" покажчик миші переміщується у напрямку натискання кнопки. s "Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)" стор.53

• Під час відображення меню "Конфігурація" або довідки ця кнопка використовується для підтвердження поточного вибору й переходу до наступного рівня. s "Використання меню Конфігурація" стор.66

• При використанні функції "Бездрот.мишка" діє так само, як ліва кнопка миші. s "Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)" стор.53

Кнопка [Esc]

• Зупиняє виконання поточної функції.

• Під час відображення меню "Конфігурація"

використовується для переходу до попереднього рівня меню. s "Використання меню Конфігурація" стор.66

• При використанні функції "Бездрот.мишка" діє так само, як права кнопка миші. s "Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)" стор.53

Найменування і Функції Деталей

Найменування Функція

Кнопки [Volume]

[a][b]

Кнопка [Pointer]

Кнопка [Help]

Кнопка [Color Mode]

Кнопка [Num]

Кнопка [ID]

[a] – зменшує гучність. [b] – збільшує гучність. s "Регулювання гучності" стор.40

Призначена для увімкнення екранного покажчика. s "Функція покажчика (Покажчик)" стор.51

s "Використання довідки" стор.89

Кожне натискання цієї кнопки змінює режим кольору.

s "Вибір якості проекції (вибір Режим кольру)"

стор.40

Цю кнопку слід утримувати натиснутою під час введення пароля за допомогою кнопок із цифрами.

s "Встановлення параметра Захисний пароль"

стор.60

Цю кнопку слід утримувати натиснутою під час введення ідентифікатора пульта дистанційного керування за допомогою кнопок із цифрами.

s "Встановлення ідентифікатора пульта дистанційного керування" стор.56

Найменування Функція

Кнопка [USB]

Кнопка [LAN]

Кнопка [Source

Search]

Зона сигналу

дистанційного керування

Здійснює перехід до наступного зображення. Зображення з приладу, що підключений до порту USB

(TypeA)

Зміна на проеціювання зображень з EasyMP Network Projection. Перехід до джерела зображення Quick Wireless Connection USB Key, якщо цей додатковий модуль використовується для проеціювання.

Перемикання зображення на вхід, на який подається відеосигнал.

s "Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється (Пошук джерела)"

стор.34

Передає сигнали пульта дистанційного керування.

Кнопка [User]

Цій кнопці можна призначити один з п'яти пунктів меню "Конфігурація", який часто вживається. Після натискання кнопки користувача відобразиться призначений пункт меню/екран налаштування, де можна встановити параметри швидкого доступу до функцій.

s "Меню Параметри" стор.73 За замовчуванням призначено параметр Тестовий

шаблон.

Найменування і Функції Деталей

Заміна батарей у пульті дистанційного керування

Якщо в роботі пульта ДК стаються затримки чи він не працює після нетривалої перерви, це може означати, що розрядилися батареї. В такому випадку замініть їх. Для цього необхідно завжди мати дві запасні лужні або марганцеві батарейки AA. Ви не повинні використовувати інші батарейки, крім лужних або марганцевих батарейок AA.

Попередження

Перед виконанням операцій з батареями обов'язково прочитайте цей посібник:

s Інструкції з техніки безпеки

Зніміть кришку відділення для батарей.

Підніміть кришку, натиснувши на фіксатор кришки відділення для батарей і проштовхнувши її вперед.

Замініть батарейки.

Обережно

Щоб правильно встановити батареї, перевірте розташування знаків (+) і (—) у батарейному відділенні.

Поставте кришку відділення для батарей на місце.

Натисніть на кришку відділення для батарей, поки не почуєте клацання.

Найменування і Функції Деталей

Робочий діапазон пульта дистанційного керування

Підготовка проектора

У цьому розділі наведено вказівки стосовно установки проектора і підключення джерел зображення.

Установка проектора

Методи Встановлення

Проектор підтримує наступні чотири методи проекції. Встановлюйте проектор відповідно до умов на місці установки.

• Проеціювання зображень спе‐ реду екрана. (Передня проек‐ ція)

• Проекція зображень з проек‐ тора, підвішеного до стелі й розташованого перед екраном. (Передня/Стеля)

• Проеціювання зображень зпоза напівпрозорого екрана. (Задня проекція)

• Проекція зображень з проек‐ тора, підвішеного до стелі й розташованого поза напівпро‐ зорим екраном. (Задня/Стеля)

Попередження

• В разі монтажу проектора на стелі необхідно дотримуватись особливих правил. Якщо проектор підвісити неправильно, він може впасти й спричинити нещасний випадок і травми.

• Якщо використовувати клей в Точки для кріплення на стелі, щоб не випали гвинти, чи наносити на проектор змазку або оливу, то корпус проектора може тріснути й спричинити падіння з кронштейна. Це може призвести до важкої травми для особи, що випадково опиниться під проектором, і пошкодити сам проектор. Під час монтажу чи регулювання проектора, встановленого під стелею, не використовуйте для запобігання випадіння гвинтів клей, а також мастила, оливи тощо.

Попередження

• Не ставте проектор на бік і не користуйтеся ним у такому положенні. Це може призвести до перебоїв у роботі.

• Не закривайте впускний та випускний вентиляційні отвори проектора. Закриття будь-якого з отворів може призвести до займання внаслідок підвищення температури всередині проектора.

• В разі кріплення проектора до стелі потрібен додатковий кронштейн. s "Додаткове приладдя" стор.134

• Щоб змінити настройки способу проекції показаним нижче чином, натисніть і не відпускайте кнопку [A/V Mute] на пульті дистанційного керування впродовж приблизно п'яти секунд.

ПередняWПередня/Стеля

Щоб вказати спосіб проекції Задня чи Задня/Стеля, скористайтеся меню "Конфігурація".

Додаткові - Проекція стор.74

Установка проектора

Установлення

Проектор слід встановлювати паралельно до екрана.

Коли проектор встановлений під кутом до екрана, під час проекції зображення може зазнавати трапецоїдних спотворень. Докладні відомості стосовно коригування трапецоїдного спотворення див. у цих розділах:

"Коригування трапецоїдного спотворення" стор.36

Розташуйте проектор на рівній поверхні, щоб він не був

нахилений.

При коригуванні трапецоїдного спотворення розмір

EB-D6155W

Розмір екрана 16:10

EB-D6250/EB-D6150

проеційованого зображення може зменшитися.

Розмір екрана і приблизна відстань проекції

Розмір проеційованого зображення залежить від відстані між проектором й екраном. Нижче наведено ілюстрації, за допомогою яких можна вибрати місце розташування проектора відповідно до розміру екрана. На цих схемах вказані орієнтовні мінімальні відстані для проеціювання з максимальним збільшенням. Докладні відомості стосовно відстаней проекції див. у цьому розділі:

"Розмір Екрана і Відстань Проекції" стор.136

Розмір екрана 4:3

Підключення обладнання

Для підключення різних джерел використовуються різні порти, які відрізняються назвою, місцем розташування й орієнтацією роз'єму.

Підключення комп'ютера

Для проеціювання зображень з комп'ютера необхідно його підключити в один з описаних способів.

Підключення комп'ютерним кабелем з комплекту проектора

Підключіть порт виведення зображення з комп'ютера до порту проектора Computer1 або Computer2.

Підключення стандартним кабелем HDMI (продається у торговельній мережі)

Підключіть порт HDMI комп'ютера до порту проектора HDMI.

Для виведення звуку через динамік проектора необхідно підключити стандартний звуковий кабель (продається у торговельній мережі).

Підключення обладнання

Підключення джерел зображення

Для проеціювання зображень з програвача DVD-дисків, відеомагнітофона тощо, необхідно підключити проектор в один з описаних способів.

Підключення стандартним відеокабелем (продається у торговельній мережі)

З'єднайте стандартним відеокабелем, який продається у торговельній мережі, роз'єм джерела зображення, призначений для виводу відеосигналу, з портом Video проектора.

Підключення стандартним кабелем S-video (продається у торговельній мережі)

З'єднайте стандартним відеокабелем, який продається у торговельній мережі, роз'єм джерела зображення, призначений для виводу відеосигналу, з портом S-Video проектора.

Підключення додатковим кабелем для компонентного відеосигналу

s "Додаткове приладдя" стор.134

Підключіть вихідний порт компонентного відеосигналу на джерелі сигналу до порту проектора Computer1 або Computer2.

Підключення стандартним кабелем HDMI (продається у торговельній мережі)

З'єднайте порт HDMI джерела зображення і порт HDMI проектора стандартним кабелем HDMI, який продається у торговельній мережі.

Підключення обладнання

Попередження

• Якщо під час підключення до проектора джерело вхідного сигналу увімкнуте, це може призвести до порушень у роботі апаратури.

• Якщо вилка роз'єму відрізняється від гнізда за орієнтацією чи формою, не намагайтеся вставити її силою. Це може призвести до пошкодження пристрою або

порушень у роботі апаратури.

Підключення обладнання

• Для виведення звуку через динамік проектора необхідно підключити стандартний звуковий кабель (продається у торговельній мережі).

• Якщо потрібно підключити до проектора джерело сигналу з роз'ємом нестандартної форми, скористайтеся кабелем, який додається до цього пристрою, або кабелем з додаткового приладдя проектора.

• При використанні доступного в продажу аудіокабелю 2RCA(L/R)/ зі стереофонічним міні-штепселем, переконайтеся, що на ньому є маркування «No resistance».

Підключення обладнання

Підключення USB-пристроїв

Можна підключати такі пристрої, як накопичувач USB, Докум.-камера (додаткове приладдя), жорсткий диск з інтерфейсом USB й цифрова фотокамера.

Пристрій USB слід підключати до порту USB (TypeA) проектора за допомогою кабелю USB, що постачається з проектором.

З підключеного пристрою USB (накопичувача, цифрової фотокамери тощо) можна проеціювати зображення у режимі показу Слайди.

"Слайди" стор.117

Якщо під час проеціювання зображень з іншого порту була підключена Документ-камера, щоб перейти до проеціювання зображень з Документкамери, слід натиснути кнопку [USB] на пульті дистанційного керування або кнопку [Source Search] на панелі керування.

"Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється (Пошук джерела)" стор.34

Якщо під час проектування зображень із пристрою USB потрібно виконати підключення до пристрою аудіовиходу, виконуйте підключення до порту

Audio2.

Підключення обладнання

Попередження

• При використанні USB-концентратора з'єднання може працювати неправильно. Такі пристрої, як цифрові камери і накопичувачі USB, слід підключати безпосередньо до проектора.

• Підключаючи і використовуючи USB-сумісний жорсткий диск, обов'язково підключайте адаптер змінного струму, що постачається разом із жорстким диском.

• Цифрову камеру або жорсткий диск слід підключати до проектора за допомогою кабелю USB, який додається до пристрою або рекомендований виробником.

• Використовуйте USB-кабель довжиною менше 3 м. Якщо кабель перевищує 3 м, Слайди можуть відображуватися неправильно.

Відключення USB-пристроїв

Після закінчення проеціювання витягніть USB-пристрій з проектора. Якщо до проектора підключена цифрова фотокамера або жорсткий диск, спершу вимкніть цей пристрій, а потім відключіть його від проектора.

Підключення зовнішніх пристроїв

Для виведення зображень та звуку можна підключати зовнішній монітор і динамік.

Виведення зображень на зовнішній монітор

Підключіть зовнішній монітор до порту проектора Monitor Out за допомогою кабелю, що постачається із зовнішнім монітором.

Виведення звуку на зовнішній динамік

Підключіть зовнішній динамік до порту проектора Audio Out за допомогою стандартного аудіокабелю.

Підключення обладнання

• Якщо для параметра Режим очікування встановлено значення Зв'язок вкл., наступну операцію можна виконувати навіть тоді, коли проектор

знаходиться у режимі очікування.

- Виведення зображень на зовнішній монітор s Додаткові - Режим очікування стор.74

• На зовнішній монітор можна виводити лише аналоговий RGB-сигнал з порту Computer1. Виведення сигналу з інших портів та виведення роздільного відеосигналу неможливе.

• Повзунки параметрів для таких функцій, як корекція трапеції, меню Конфігурація або вікна довідки, не виводяться на зовнішній монітор.

• Коли штепсель аудіокабелю вставлено у порт Audio Out, виведення звуку з внутрішніх динаміків проектора припиняється, звук перемикається на

зовнішній вихід.

Підключення мережного кабелю

Підключіть порт мережного концентратора або іншого обладнання до порту LAN проектора за допомогою стандартного мережного кабелю 100BASETX або 10BASE-T.

Щоб уникнути несправностей, використовуйте екранований кабель LAN категорії 5.

Підключення обладнання

Встановлення мережної карти для бездротової локальної мережі

Викрутіть фіксуючий гвинт заглушки і потім вийміть заглушку мережної карти для бездротової локальної мережі.

Модуль бездротової ЛВМ встановлено.

Установлення та зняття кришки відсіку для кабелів

Прикріпивши кришку для кабеля, можна акуратно прибрати кабелі (на ілюстрації показано проектор, підвішений до стелі).

Установлення

Зберіть кабелі в пучок і стягніть пластиковим хомутом (слід придбати окремо).

Щоб не загубити мережну карту для бездротової локальної мережі зафіксуйте заглушку за допомогою фіксуючого гвинта заглушки.

Підключення обладнання

Установіть кришку кабелів ззаду проектора.

Затягніть два гвинти кріплення кришки відсіку для кабелів.

Зняття

Викрутіть два гвинти кріплення кришки відсіку для кабелів і зніміть її.

Основні функції

У цьому розділі наведені вказівки стосовно проеціювання і настройки зображень.

Проеціювання зображень

Підготовка до проеціювання

У цьому розділі наведені вказівки стосовно підключення проектора до комп'ютера за допомогою комп'ютерного кабелю з комплекту та проеціювання зображень.

Увімкніть кабель живлення проектора у розетку електричної мережі.

Підключіть проектор до комп'ютера комп'ютерним кабелем.

У різних комп'ютерах спосіб зміни настройок може

Якщо зображення не проеціюється на екран проектора, виконайте одну з описаних нижче дій.

• Натисніть кнопку [Source Search] на панелі керування або на пульті дистанційного керування.

"Автоматичне виявлення вхідного сигналу і зміна зображення, що

проеціюється (Пошук джерела)" стор.34

• Вкажіть порт, який використовуватиметься як джерело сигналу, натиснувши відповідну кнопку на пульті дистанційного керування.

"Перемикання на потрібне зображення за допомогою пульта

дистанційного керування" стор.35

відрізнятися. Детальніше див. в документації на конкретний комп’ютер.

Коли зображення з'явиться на екрані проектора, відрегулюйте його в разі необхідності.

s "Коригування трапецоїдного спотворення" стор.36 s "Коригування фокусу" стор.39

c d e

Увімкніть проектор.

Увімкніть комп'ютер.

У настройках комп'ютера увімкніть виведення зображення на зовнішній пристрій замість екрана основного монітора.

Якщо використовується ноутбук, настройки для виведення зображення на зовнішній пристрій слід виконувати за допомогою комп'ютера.

Натисніть клавішу Fn (функціональна клавіша) і, не відпускаючи її, натисніть клавішу b.

Проеціювання зображень

Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється (Пошук джерела)

Щоб розпочати проеціювання зображень, які надходять через порт проектора, натисніть кнопку [Source Search].

Оскільки на екран проектора виводяться лише зображення з портів, на які надходять вхідні сигнали, можна швидко вибрати для проеціювання потрібне зображення.

На пульті ДК На панелі керування

Якщо підключено дві або більше одиниць обладнання, натискайте кнопку [Source Search], доки на екрані проектора не з'явиться потрібне зображення.

Показане нижче вікно залишається на екрані лише в тому разі, коли немає інших зображень, крім зображення яке проеціюється на екран, або коли сигнал зображення не знайдений. Ви можете вибрати вхід, до котрого підключено обладнання, яке необхідно використати. Якщо впродовж 10 секунд користувач не виконає жодних операцій, екран буде закрито.

Підключивши відеообладнання, розпочніть відтворення відео, перш ніж переходити до цієї операції.

Проеціювання зображень

Перемикання на потрібне зображення за допомогою пульта дистанційного керування

Перейти до потрібного зображення можна безпосередньо за допомогою кнопок на пульті ДК.

Пульт ДК

Кожне натискання цієї кнопки змінює:

• Порт Computer1

• Порт Computer2

Кожне натискання цієї кнопки змінює:

• Порт S-Video

• Порт Video

• Порт HDMI

Здійснює перехід до наступного зображення.

• Зображення з приладу, що підключений до порту USB (TypeA)

Зміна на проеціювання зображень з EasyMP Network Projection.

Перехід до джерела зображення Quick Wireless Connection USB Key, якщо цей додатковий модуль використовується для проеціювання.

Настройка зображень під час проеціювання

Коригування трапецоїдного спотворення

Для коригування трапецоїдного спотворення можна скористатися одним з описаних нижче способів.

• Г/В трап.спотв. Коригування трапецоїдного спотворення вручну виконується окремо

для горизонтального й вертикального напрямів. Ця функція дозволяє легко вносити поправки.

• Quick Corner Виконується коригування кожного з чотирьох кутів окремо. Ця

функція дозволяє точніше виконувати корекцію трапеції.

Г/В трап.спотв.

Коригування трапецоїдного спотворення вручну виконується окремо для горизонтального й вертикального напрямів.

Коригування вертикальних трапецоїдних спотворень

Вертикальне трапецоїдне спотворення можна скоригувати, якщо кут вертикального нахилу проектора відносно екрана становить до 30˚.

Натисніть кнопки [

][ ] на панелі керування.

Коригування горизонтальних трапецоїдних спотворень

Горизонтальне трапецоїдне спотворення можна скоригувати, якщо кут горизонтального нахилу проектора становить до 30˚.

При коригуванні трапецоїдного спотворення розмір проеційованого зображення може зменшитися.

Настройка зображень під час проеціювання

Натисніть кнопки [ ][ ] на панелі керування.

Можна встановити Г/В трап.спотв. у меню Конфігурація.

Quick Corner

Ця функція дозволяє вручну відкоригувати кожен з чотирьох кутів проектованого зображення окремо.

s Параметри - Корекція трапец. - Г/В трап.спотв. стор.73

Натисніть кнопку [Menu] під час проеціювання.

"Використання меню Конфігурація" стор.66

На пульті ДК На панелі керування

Виберіть пункт Quick Corner, і натисніть кнопку [Enter].

Виберіть пункт Корекція трапец. у меню Параметри.

Настройка зображень під час проеціювання

Виберіть кут, який потрібно відкоригувати, за допомогою

кнопок[

керування або кнопок [

керування і натисніть кнопку [Enter].

], [ ], [ ] і [ ] на пульті дистанційного

], [ ], [ ] і [ ] на панелі

Відкоригуйте положення кута за допомогою кнопок [ ],

[

кнопок [

Якщо натиснути кнопку [Enter], відобразиться вікно, показане для кроку 4.

Якщо трикутник у напрямі, у якому виконується корекція форми, стає сірим, як показано на знімку екрана нижче, більше виконувати корекцію форми в цьому напрямі неможливо.

], [ ] і [ ] на пульті дистанційного керування або

], [ ], [ ] і [ ] на панелі керування.

f g

За необхідності, повторіть процедури 4 й 5 для решти кутів.

Коли корекцію буде завершено, натисніть кнопку [Esc] для виходу з меню корекції.

Оскільки значення параметра Корекція трапец. було змінено на Quick Corner, наступного разу при натисканні кнопок [

[

], [ ] і [ ] на панелі керування відображатиметься вікно,

показане в описі дії 3. Якщо є потреба виконувати коригування горизонтальних і вертикальних трапецоїдних спотворень за

Настройка зображень під час проеціювання

допомогою кнопок [ ], [ ], [ ] і [ ] на панелі керування,

змініть значення параметра Корекція трапец. на Г/В трап.спотв.

Параметри - Корекція трапец. - Г/В трап.спотв. стор.73

Якщо кнопку [Esc] утримувати натиснутою приблизно дві

секунди, коли використовується метод корекції Quick Corner, відобразиться наведене нижче вікно.

Скидання Quick Corner: видалення результатів корекції за методом Quick Corner.

Перекл.на Г/В трап.спотв: вибір методу корекції Г/В трап.спотв.

s "Меню Параметри" стор.73

Регулювання положення зображення

Щоб висунути або втягнути передню опору, натисніть на важіль опори. Для зміни положення зображення можна нахиляти проектор під кутом до 10 градусів.

Регулювання розміру зображення

Регулювання розміру зображення не екрані проектора виконується повертанням кільця масштабування.

Кільце масштабу знаходиться під зсувною кришкою.

Чим більше кут нахилу, тим складніше відрегулювати фокус.

Проектор слід встановлювати таким чином, щоб не було потреби значно його нахиляти.

Коригування фокусу

Для налаштування фокусу використовується кільце фокусу.

Кільце фокусу знаходиться під зсувною кришкою.

Настройка зображень під час проеціювання

Регулювання гучності

Для регулювання гучності можна скористатися одним з описаним нижче способів.

• Відрегулюйте гучність за допомогою кнопки [Volume] на пульті дистанційного керування.

Пульт ДК

[a] – зменшує гучність. [b] – збільшує гучність.

Вибір якості проекції (вибір Режим кольру)

Оптимальної якості зображення досягти легко: для цього просто виберіть параметр, який найкраще відповідає умовам навколишнього середовища під час проектування. Яскравість зображення змінюється відповідно до вибраного режиму.

Режим Застосування

Динамічний

Презентація

Театр

Фото

Спорт

Ідеальний для приміщень із яскравим освітленням. Цей режим найяскравіший, він добре відтворює тіні в напівтонах.

Ідеальний для показу кольорових презентацій у яскраво освітленому приміщенні.

Ідеальний для перегляду фільмів у затемненому приміщенні. Зображення в цьому режимі мають природні відтінки.

Ідеальний для проектування нерухомих зображень, таких як фотографії, у яскраво освітленому приміщенні. Зображення виходять яскравими і контрастними.

Ідеальний для перегляду телепередач у приміщенні з яскравим освітленням. Зображення виходять яскравими і живими.

• Відрегулюйте гучність за допомогою меню "Конфігурація".

Параметри - Гучність стор.73

Обережно

Не починайте роботу з великою гучністю. Раптовий гучний звук може викликати втрату слуху. Завжди знижуйте гучність перед вимкненням живлення, що потім послідовно збільшити її при ввімкненні проектора.

sRGB

Дошка оголош.

Біла дошка

Ідеальний для проеціювання зображень, які відповідають стандарту кольорів

Навіть якщо ви проектуєте зображення на чорну чи зелену дошку, цей параметр надає зображенням природного відтінку, як на екрані.

Ідеально підходить для показу кольорових презентацій на білій дошці.

sRGBg.

Настройка зображень під час проеціювання

Режим Застосування

Режим корист.

*1 Цей вибір можливий тільки за умови, що вхідним сигналом є RGB або

джерелом сигналу є USB або LAN.

*2 Цей режим доступний, якщо на вхід подаються роздільні відеосигнали,

сигнали S-video або композитні відеосигнали.

Щоразу при натисканні кнопки [Color Mode] на екрані з'являтиметься назва Режим кольру і Режим кольру змінюватиметься.

Пульт ДК

Виберіть значення Режим корист., коли потрібно настроїти параметри R, G, B, C, M і Y у підменю Регулюван. кольору меню "Конфігурація".

Параметри Автодіафрагма

Автоматичне настроювання світності відповідно до яскравості дозволяє одержувати глибокі, багаті зображення.

Натисніть кнопку [Menu].

"Використання меню Конфігурація" стор.66

На пульті ДК На панелі керування

Виберіть параметр Автодіафрагма у меню Зображення.

Режим кольру можна встановити у меню "Конфігурація. s Зображення - Режим кольру стор.69

Виберіть Увімкн.

Параметри зберігаються для кожного Режим кольру.

Щоб завершити налаштування, натисніть кнопку [Menu].

Настройка зображень під час проеціювання

Параметр Автодіафрагма може бути встановлений тільки в

Режим кольру Динамічний, Театр або Режим корист.

Зміна значення параметра Співвідн. сторін

Коли підключено відеообладнання, можна змінити значення параметра Співвідн. сторінg, щоб переглядати зображення, записані у вигляді цифрового відео чи на DVD, у широкоекранному форматі зі співвідношенням сторін 16:9. Також можна змінювати співвідношення сторін під час проеціювання комп'ютерних зображень у повний розмір.

Можливі формати проекції будуть різними залежно від сигналу і джерела зображення, яке наразі проеціюється.

Способи зміни та можливі формати проеціювання описані нижче.

Методи зміни

Щоразу при натисканні кнопки [Aspect] на екрані з'являтиметься назва формату і формат змінюватиметься.

Пульт ДК

Зміна співвідношення сторін (тільки EB-D6155W)

Проекція зображень з відеообладнання або з порту HDMI

Щоразу при натисканні кнопки [Aspect] на пульті дистанційного керування співвідношення сторін змінюватиметься у такій послідовності: Нормальне або Авто, 16:9, Повний, Масштаб і Рідний.

Нормальне або Авто

16:9

Повний

Масштаб

Рідний

Формат проекції можна встановити у меню "Конфігурація. s Сигнал - Співвідн. сторін стор.71

Проекція зображень з комп'ютера

Далі наведені приклади проекції для кожного із значень співвідношення сторін.

Настройка зображень під час проеціювання

Режим

«Співвідн.

сторін»

Нормальне/ Авто*

16:9

Повний

Масштаб

Вхідний сигнал

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Якщо частини зображення відсутні, встановіть для параметра

Розділ. здатність у меню "Конфігурація" значення Розтягнуте або Нормальне залежно від формату екрана комп'ютера.

s Сигнал - Розділ. здатність стор.71

Зміна співвідношення сторін (тільки EB-D6250/EB-D6150)

Проекція зображень з відеообладнання

Щоразу при натисканні кнопки [Aspect] на пульті дистанційного керування співвідношення сторін змінюватиметься у такій послідовності: 4:3 та 16:9.

Якщо вхідний сигнал має формат 720p/1080i, а для співвідношення сторін встановлено значення 4:3, до зображення застосовується масштабування у формат 4:3 (частина зображення з боків обрізується).

Рідний

* Доступний лише для джерела HDMI.

4:3

16:9

Проекція зображень з порту HDMI

Щоразу при натисканні кнопки [Aspect] на пульті дистанційного керування співвідношення сторін змінюватиметься у такій послідовності: Авто, 4:3 та 16:9.

Настройка зображень під час проеціювання

Авто

4:3

16:9

Проекція зображень з комп'ютера

Щоразу, коли на пульті дистанційного керування натискається кнопка [Aspect], режим співвідношення сторін змінюється в такому порядку: Нормальне або Авто, 4:3 і 16:9.

Далі наведені приклади проекції для кожного із значень співвідношення сторін.

Режим

«Співвідн.

сторін»

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Вхідний сигнал

Режим

«Співвідн.

сторін»

16:9

* Доступний лише для джерела HDMI.

Якщо частини зображення відсутні, встановіть для параметра

s Сигнал - Розділ. здатність стор.71

XGA 1024x768 (4:3) WXGA 1280x800 (16:10)

Вхідний сигнал

Нормальне/

Авто

4:3

Корисні Функції

У цій главі розповідається про корисні поради щодо проведення презентацій і функції безпеки.

Функції проектора

Проектування двох зображень одночасно (Split Screen)

Режим Split Screen можна використовувати, щоб поділити екран на ліву частину (A) і праву (B) для одночасного проектування двох зображень.

Вхідні джерела для проектування Split Screen

Комбінації вхідних джерел, з яких можна проектувати на ліву частину екрана та на праву частину екрана, перелічені нижче.

Комп' ютер1

Комп' ютер2

S-відео

Відео HDMI USB LAN

Проектування на Split Screen

Під час проектування натисніть на пульті дистанційного керування кнопку [Split].

Вхідне джерело, вибране на момент початку відображення Split Screen у лівій частині екрана.

Зображення з вхідного джерела, що використовувалося у попередній комбінації Split Screen, відображується у правій частині екрана.

У режим Split Screen також можна перейти, вибравши пункт Split

Screen у меню конфігурації. s Параметри - Split Screen стор.73

S-відео

Відео

HDMI

USB

LAN

Функції проектора

Зміна П роектованого Зображення

Натисніть кнопку [Menu] під час проекції Split Screen.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Відображується Наст. Split Screen.

Екран Джерело (крок 3) відображується, коли натиснуто

кнопку [Source Search] на пульті дистанційного керування або на панелі керування чи кнопку Source на пульті дистанційного керування.

Використання панелі керування

Виберіть джерело для параметрів Вліво і Вправо.

Нижче наведено комбінації вхідних джерел, які можна проектувати.

"Вхідні джерела для проектування Split Screen" стор.46

Виберіть Виконати, а потім натисніть кнопку [Enter].

Переключення між лівим і правим екраном

Виберіть Джерело.

Функції проектора

Натисніть кнопку [Menu] під час проекції Split Screen.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Виберіть Поміняти екрани, а потім натисніть кнопку [Enter].

Зображення на лівому й правому екранах поміняються місцями.

Використання панелі керування

Переключення розмірів зображень на лівому й правому екранах

Натисніть кнопку [Menu] під час проекції Split Screen.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Виберіть Розмір екрана.

Використання панелі керування

Щоб завершити налаштування, натисніть кнопку [Menu].

Виберіть розмір зображення для відображення та натисніть кнопку [Enter].

Функції проектора

Зміна звуку

Рівні Зліва більше

Справа більше

Натисніть кнопку [Menu] під час проекції Split Screen.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Виберіть Джерело звуку.

Використання панелі керування

Щоб завершити налаштування, натисніть кнопку [Menu].

• Не можна одночасно збільшити зображення на лівому й правому екранах.

• Коли одне зображення збільшується, інше – зменшується.

• Залежно від того, які відеосигнали надходять, зображення на

лівому й правому екранах можуть бути різного розміру, навіть якщо встановлено значення Рівні.

Виберіть аудіовихід, а потім натисніть кнопку [Enter].

Коли вибрано Авто, звук виводиться за найбільшим екраном.

Якщо розміри екранів однакові, звук виводиться за екраном зліва.

Функції проектора

Щоб завершити налаштування, натисніть кнопку [Menu].

Вихід із режиму Split Screen

• Логотип користувача не відображується.

Обмеження щодо зображень

• Значення за замовчуванням у меню Зображення застосовуються до зображення на правому екрані. Проте параметри для зображення, що проектується на лівому екрані, застосовуються також до зображення на правому екрані для Режим кольру, Абс. темп. кольору і Регулюван. кольору.

• Автодіафрагма не працює.

"Меню Зображення" стор.69

Для виходу з режиму Split Screen виконайте одну з наступних операцій.

• Натисніть на пульті дистанційного керування кнопку [Split].

• Виберіть у меню Наст. Split Screen пункт Вих. Split Screen і

натисніть кнопку [Enter].

• Натисніть кнопку [Esc] на пульті дистанційного керування або на панелі керування.

Обмеження щодо проектування в режимі Split Screen

Експлуатаційні обмеження

Під час проектування в режимі Split Screen недоступні нижчеперелічені операції.

• Налаштування меню Конфігурація

• E-zoom

• Змінення режиму співвідношення сторін

• операції з використанням кнопки [User] на пульті дистанційного

керування

• Вікно довідки відображається, лише в разі відсутності сигналів зображення або відображення повідомлення про помилку чи попередження.

Тимчасове приховування зображення і звуку (Вимкнення A/V)

Ця команда корисна, коли потрібно зосередити увагу слухачів на словах ведучого презентації або якщо потрібно приховати деякі деталі, наприклад, зміну файлів під час презентації з комп'ютера.

Функції проектора

Щоразу, коли ви натискаєте кнопку [A/V Mute], Вимкнення A/V вмикається чи вимикається.

Пульт ДК

• Якщо ви користуєтеся цією функцією, коли проектуєте рухомі

зображення, картинка й звук продовжуватимуть відтворюватися на джерелі й повернутися до того місця, де ви вимкнули відео й звук за допомогою команди Вимкнення A/V, буде неможливо.

• У меню "Конфігурація" можна вибрати фон, який відображатиметься на екрані при натисканні кнопки [A/V Mute].

s Додаткові - Дисплей - Вимкнення A/V стор.74

• Під час виконання Вимкнення A/V лампа продовжуватиме працювати, тобто години її роботи будуть накопичуватися.

Щоразу при натисканні кнопки [Freeze] режим "Стоп-кадр" вмикається або вимикається.

Пульт ДК

• Звук при цьому не зупиняється.

• Під час проекції рухомих зображень відтворення продовжується, навіть якщо кадр зупинено, відтак продовжити відтворення проектованого зображення з того місця, на якому ви зупинилися, неможливо.

• Якщо натиснути кнопку [Freeze] під час відображення меню "Конфігурація" або довідки, поточне вікно меню або довідки закриється.

• Функція Стоп-кадр працює також в режимі E-Zoom.

Зупинка зображення (Стоп-кадр)

Коли для рухомого зображення виконується функція Стоп-кадр, проекція цього зображення залишається на екрані, тож ви можете демонструвати рухоме зображення покадрово, як нерухому фотографію. Крім того, якщо функцію Стоп-кадр активовано заздалегідь, можна виконувати такі дії, як непомітна зміна файлів під час презентації з комп'ютера (зображення не виводитиметься на екран).

Функція покажчика (Покажчик)

Ця функція дозволяє переміщувати на проеційованому зображенні значок покажчика, що допомагає привернути увагу до ділянки, про яку розповідає доповідач.

Функції проектора

Відображення покажчика на екрані.

Щоразу при натисканні кнопки [Pointer] покажчик з'являється або зникає.

Пульт ДК

Переміщення значка покажчика ( ).

Пульт ДК

Збільшення частини зображення (E-Zoom)

Ця функція корисна, якщо потрібно збільшити зображення для перегляду окремих деталей, таких як графіки й таблиці.

Запустіть E-Zoom.

Натисніть кнопку [

Пульт ДК

], щоб показати перехрестя ( ).

Якщо одночасно натискати сусідні кнопки [ ], [ ],

[

] і [ ], покажчик буде переміщатися по діагоналі.

За допомогою параметра Форма покажчика можна вибрати

значок покажчика. s Параметри - Форма покажчика стор.73

Функції проектора

Наведіть перехрестя ( ) на ділянку зображення, яку потрібно

збільшити.

Пульт ДК

Якщо одночасно натискати сусідні кнопки [ ], [ ],

[

] і [ ], покажчик буде переміщатися по діагоналі.

Збільшуйте.

Пульт ДК

Кнопка [z]: при натисканні щоразу збільшує ділянку. Якщо утримувати кнопку натиснутою, збільшення відбуватиметься швидше.

Кнопка [x]: зменшує збільшене зображення.

Кнопка [Esc]: скасування режиму EZoom.

• На екрані з'являться дані про масштаб збільшення.

Виділену ділянку можна збільшити від 1 до 4 разів за 25 поступових кроків.

• Під час перегляду збільшеного зображення можна виконувати прокрутку за допомогою кнопок [

Керування вказівником миші за допомогою пульта дистанційного керування (Бездрот.мишка)

Коли порт USB комп'ютера з'єднаний із портом USB (TypeB) проектора кабелем USB, який продається в магазинах, пульт дистанційного керування можна використовувати для переміщення вказівника миші на комп'ютері.

Доступно при проектуванні зображень із комп'ютера, підключеного до портів Computer1, Computer2 або HDMI.

Функцію Бездрот.мишка можна використовувати у таких операційних системах:

ОС Windows Mac OS

ОС

У деяких версіях операційних систем використання функції Бездрот.мишка може виявитися неможливим.

Windows 98 Windows 98SE Windows Me Windows 2000 Windows XP Windows Vista Windows 7

Mac OS X 10.3.x Mac OS X 10.4.x Mac OS X 10.5.x Mac OS X 10.6.x

[

], [ ] і [ ].

Функції проектора

Після підключення покажчик миші повинен працювати наступним чином.

Переміщення покажчика миші

Кнопки [ ][ ][ ][ ]:

Переміщення вказівника миші.

Натискання кнопок миші

Кнопка [Enter]: ліва кнопка миші. Для імітації подвійного клацання швидко натисніть двічі.

Кнопка [Esc]: права кнопка миші.

Перетягання

Натисніть кнопку [Enter] і, не відпускаючи її, натискайте кнопки

[

], [ ], [ ] і [ ].

• Якщо одночасно натискати сусідні кнопки [ ], [ ],

] і [ ], покажчик буде переміщатися по діагоналі.

[

• Якщо на комп'ютері встановлений зворотній порядок роботи кнопок миші, то функції кнопок пульта ДУ будуть зворотними.

• Функцію Бездрот.мишка не можна використовувати, коли активовані такі функції.

- під час відображення меню "Конфігурація"

- під час відображення меню довідки

- При використанні функції E-Zoom

- При захваті логотипу користувача

- В режимі використання функції вказівника

- При встановленні гучності

- При відображенні тестового шаблону

- При встановленні Режим кольру

- При відображенні Режим кольру

- При відображенні назви джерела

- При перемиканні джерела сигналу

- Під час відображення Message Broadcasting

Установка ідентифікатора і використання пульта дистанційного керування

Кнопки Page Up/Down

Відпустить кнопку [Enter], щоб перетягнути об'єкт у потрібне місце.

Кнопка [Up]: перехід на попередню сторінку.

Кнопка [Down]: перехід на наступну сторінку.

Коли проектору й пульту дистанційного керування призначено ідентифікатори, пульт ДК працюватиме тільки з проектором, який має відповідний ідентифікатор. Це дуже зручно в разі необхідності керування кількома проекторами.

Ідентифікатор проектора можна обрати з діапазону від "1" до "9". За замовчуванням установлено значення Вимкн.

Ідентифікатор пульта дистанційного керування можна обрати з діапазону від "0" до "9". За замовчуванням встановлено значення "0". У

Функції проектора

наступній таблиці наведено можливі комбінації Ідентиф. проектора та ідентифікатора пульта дистанційного керування.

Опера-

ція

Можливо

Комбінації Опис

Ідентиф. проектора: 1 Ідентифікатор проектора

та пульту дистанційного керування ідентичні, отже

Ідентифікатор пульта ДК: 1

Ідентиф. проектора: Вимкн.

Ідентифікатор пульта ДК: 1

Ідентиф. проектора: 1 Якщо для ідентифікатора

Ідентифікатор пульта ДК: 0

ви можете керувати проектором за допомогою пульта.

Якщо для параметра "Ідентиф. проектора" встановлено значення "Вимкн.", можна здійснювати керування за допомогою пульта дистанційного керування, незалежно від значення ідентифікатора пульта.

пульта дистанційного керування встановлено значення "0", можна здійснювати керування за допомогою пульта дистанційного керування, незалежно від встановленого параметра ідентифікації проектора.

Опера-

ція

Комбінації Опис

Ідентифікатор пульта ДК: 3

Встановлення ідентифікатора проектора

Натисніть кнопку [Menu] під час проеціювання.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Використання панелі керування

Виберіть параметр Ідентиф. проектора у меню Додаткові.

Немож‐ ливо

Ідентиф. проектора: 1 Ідентиф. проектора і пульта

дистанційного керування різні, отже керувати проектором за допомогою пульта неможливо.

Функції проектора

Оберіть потрібний ідентифікатор і натисніть кнопку [Enter].

Щоб завершити налаштування, натисніть кнопку [Menu].

Встановлення ідентифікатора пульта дистанційного керування

Встановлення ID на пульті дистанційного керування слід виконувати при кожному вмиканні проектора. Коли проектор увімкнено, ID пульта дистанційного керування встановлено на "0" (тобто можна керувати проектором за допомогою пульта дистанційного керування незалежно від ID проектора).

Направте пульт ДК на приймач проектора, з яким ви хочете працювати, і натисніть на кнопку [ID] на пульті дистанційного керування.

При натисканні кнопки ID на екрані проектора відображається поточний ідентифікатор проектора. Приблизно за три секунди він зникне.

Пульт ДК

Утримуючи натиснутою кнопку [ID], натисніть кнопку з цифрою, що відповідає ідентифікатору проектора, яким потрібно керувати.

Щойно цю установку буде введено, керування з пульта дистанційного керування обмежиться тим проектором, який має тепер спільний ідентифікатор з пультом дистанційного керування.

Функції проектора

При вмиканні проектора в якості ідентифікатора пульта

дистанційного керування встановлюється "0" (тобто можна керувати проектором за допомогою пульта ДК незалежно від значення ідентифікатора проектора).

Коригування кольору при використанні декількох проекторів

Коли зображення одночасно демонструють декілька проекторів, за допомогою функції багатоекранного регулювання кольору можна відкоригувати яскравість і відтінок кольору зображення для кожного проектора таким чином, щоб кольори зображень з кожного проектора були практично однаковими.

В деяких випадках яскравість і відтінок кольору можуть дещо

Стислий опис процедури корекції

За наявності кількох встановлених проекторів і необхідності відкоригувати кольори скористайтеся описаною нижче процедурою корекції для кожного проектора по черзі.

відрізнятися навіть після корекції.

2. Відкоригуйте різницю кольорів.

При проекції з кількох проекторів можна виконати коригування кольорів. Регулювання від чорного до білого здійснюється за п'ять етапів, які називаються рівнями – від 1 до 5. На кожному з цих 5 рівнів можна відрегулювати такі два показники.

• Корекція яскравості Можна відкоригувати яскравість усіх зображень, щоб вони виг‐ лядали однаково.

• Корекція кольору Кольори всіх зображень можна зробити майже однаковими.

Коригування

Налаштувавши проектори, відкоригуйте яскравість і відтінки кольорів кожного проектора, щоб зменшити розбіжності.

Натисніть кнопку [Menu].

"Використання меню Конфігурація" стор.66

Виберіть у меню Додаткові параметр Багатоекранний.

1. Установіть ідентифікатори проектора й пульта дистанційного керування.

Встановіть ідентифікатор для певного проектора, потім встановіть ідентифікатор для пульта дистанційного керування, щоб обмежити роботу з одним цільовим проектором.

s "Установка ідентифікатора і використання пульта дистанційного керування" стор.54

Функції проектора

Виберіть рівень, який необхідно відкоригувати, в меню Рівень регулюв.

• Щоразу, коли вибирається певний рівень, відображується зразок цього рівня.

• Корекцію можна починати з будь-якого рівня. Зазвичай зробити зображення темнішим чи світлішим можна, виправивши значення 1 на 5 або 5 на 1.

Відкоригуйте яскравість за допомогою меню Кориг. яскравості.

• При виборі значення Рів. 5 яскравість зображень змінюється відповідно до найтемнішого з усіх проеційованих зразка.

• При виборі значення Рів. 1 яскравість зображень змінюється відповідно до найсвітлішого зображення з усіх проеційованих.

• При виборі значення у діапазоні від Рів. 2 до Рів. 4 яскравість зображень стає середньою, відповідно до зображення, яке має середню яскравість.

• Щоразу, коли натискається кнопка [Enter], на екрані замість зразка з'являється дійсне зображення, і можна перевірити результати корекції та внести зміни до дійсного зображення.

Відкоригуйте параметри Кориг.кольор.(G/R) і Кориг.кольор. (B/Y).

Збереження логотипа користувача

Зображення, яке проеціюється, можна зберегти у вигляді логотипа користувача.

Щойно логотип користувача буде збережено, повернутися до

логотипа, установленого виробником, буде неможливо.

Виведіть на екран зображення, яке потрібно зберегти в якості логотипа користувача, і натисніть кнопку [Menu].

"Використання меню Конфігурація" стор.66

На пульті ДК На панелі керування

Виберіть параметр Лого користувача у меню Додаткові.

Повторюйте дії від 3 до 5, поки не буде досягнуто бажаних результатів.

На закінчення коригування натисніть кнопку [Menu].

Функції проектора

• Якщо для параметра Захист лого корист в меню

Коли з'явиться повідомлення "Вибрати це зображення як логотип користувача?", виберіть Так.

Переміщуйте прямокутник, щоб обрати частину зображення, яку потрібно використати в якості логотипа користувача.

Такі самі операції можна виконувати з панелі керування проектора.

Захисний пароль встановлено значення Увімкн., з'явиться повідомлення і логотип користувача неможливо буде змінити. Зміни можна буде внести після встановлення для параметра Захист лого корист значення Вимкн.

s "Керування користувачами (Захисний пароль)"

стор.60

• Якщо вибрано Лого користувача під час виконання функцій Корекція трапец., E-Zoom або Співвідн. сторін, виконання поточної функції буде скасовано.

При натисканні кнопки [Enter] на пульті дистанційного керування чи в панелі керування розмір екрана може змінитися в залежності від сигналу, оскільки він набуде роздільної здатності сигналу зображення.

Можна зберегти зображення розміром 400х300 точок.

Коли після натиснення кнопки [Enter] з'явиться повідомлення "Вибрати це зображення?", виберіть Так.

Виберіть коефіцієнт масштабування у вікні масштабу.

Коли з'явиться повідомлення "Зберегти це зображення як логотип користувача?", виберіть Так.

Зображення буде збережено. Після цього відобразиться повідомлення "Завершено."

Пульт ДК

• При збереженні логотипа користувача попередній логотип користувача стирається.

• Збереження логотипа користувача може тривати близько 15 секунд. Не використовуйте проектор або інше підключене обладнання, поки зображення зберігається, бо це може призвести до порушень у роботі апаратури.

Функції Безпеки

Нижче описано функції посиленої безпеки, які має проектор.

• Захисний пароль Ця функція дозволяє обмежити коло осіб, що матимуть доступ до проектора.

• Блок-ня керування Ця функція дає змогу блокувати зміну параметрів проектора без дозволу.

"Обмеження операції (Блок-ня керування)" стор.62

• Блокування від Крадіжки У проекторі передбачені описані нижче функції для захисту від

крадіжки.

"Замок для захисту від крадіжки" стор.64

Керування користувачами (Захисний пароль)

Коли активовано функцію "Захисний пароль", користувачі, яким не відомий пароль, не зможуть користуватися проектором для демонстрації зображень, навіть якщо увімкнено живлення. Крім того, логотип користувача, який відображується при вмиканні проектора, змінити неможливо. Це також функція безпеки, оскільки проектором неможливо буде користуватися, навіть якщо його вкрадуть. На момент придбання функція Захисний пароль не активована.

• Захист ввімк.живл.

Коли для параметра Захист ввімк.живл. встановлено значення Увімкн., після підключення до електромережі і ввімкнення проектора

потрібно вводити заданий пароль (це також стосується функції Direct Power On). Якщо не ввести правильний пароль, користуватися проектором буде неможливо.

• Захист лого корист

Ніхто не спроможний змінити логотип користувача, встановлений власником проектора. Коли Захист лого корист Увімкн., перелічені спроби змінити Лого користувача будуть заборонені.

• Запис логотипа користувача

• Внесення змін у настройки параметрів Фон дисплея, Екран

запуску й Вимкнення A/V у меню Дисплей

Додаткові - Дисплей стор.74

• Захист мережі

Коли для параметра Захист мережі встановлено значення Увімкн., зміна параметрів меню Мережа заборонена.

"Меню Мережа" стор.76

Встановлення параметра Захисний пароль

Для встановлення функції Захисний пароль виконайте таку послідовність дій.

Типи Захисний пароль

Існує три види налаштувань функції Захисний пароль, кожен для свого способу використання пристрою.

Функції Безпеки

Під час проекції натисніть і не відпускайте кнопку [Freeze] близько п'яти секунд.

На екрані з'явиться меню Захисний пароль.

Пульт ДК

• Якщо функція Захисний пароль уже активована, потрібно

Виберіть тип пароля, який потрібно встановити, і натисніть кнопку [Enter].

ввести пароль. Якщо пароль буде введено правильно, з'явиться меню Захисний пароль.

s "Введення пароля" стор.62

• Після встановлення пароля на видному місці проектора повинна бути приклеєна наліпка з комплекту поставки, що повідомлятиме про захист паролем, у якості додаткового засобу стримування для злодіїв.

Виберіть Увімкн. і потім натисніть кнопку [Enter].

Натисніть кнопку [Esc]. На екрані з'явиться те саме вікно, що й під час дії 2.

Задайте пароль.

(1) Виберіть Пароль і потім натисніть кнопку [Enter].

(2) Коли на екрані з'явиться повідомлення "Змінити пароль?", виберіть

Так і натисніть кнопку [Enter]. Стандартне значення пароля – "0000". Змініть це значення на пароль за бажанням. Якщо вибрати Ні, знову відобразиться екран, показаний для кроку 2.

(3) Утримуючи натиснутою кнопку [Num], введіть за допомогою

кнопок із цифрами чотиризначне число. На екрані пароль відображуватиметься у вигляді зірочок («* * * *»). Після того, як буде введено четверту цифру, з'явиться екран підтвердження.

Функції Безпеки

Пульт ДК

(4) Повторно введіть пароль.

З'явиться повідомлення "Пароль прийнято." Якщо ви неправильно введете пароль, відобразиться повідомлення

про необхідність повторного введення паролю.

Введення пароля

Коли відобразиться екран паролю, введіть пароль за допомогою кнопок із цифрами на пульті ДК.

Утримуючи натиснутою кнопку [Num], уведіть пароль за допомогою кнопок із цифрами.

Попередження

• Якщо тричі поспіль ввести неправильний пароль, приблизно на п'ять хвилин з'явиться повідомлення "Операції проектора будуть заблоковані.", і проектор перейде в режим очікування. Якщо це станеться, витягніть вилку шнура живлення з розетки, потім знову вставте її в розетку і ввімкніть проектор. На екрані проектора знову з'явиться вікно паролю, у якому ви зможете ввести правильний пароль.

• Якщо ви забули пароль, запишіть номер, що відображається на екрані, – "Код запиту: xxxxx", і зверніться за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

• Якщо ви й надалі повторюватимете ті самі дії та введете неправильний пароль тридцять разів поспіль, проектор більше не прийматиме пароль і з'явиться повідомлення: "Операції проектора будуть заблоковані." "Зверніться до Epson, як вказано в документації."

s Список контактних даних для проектора Epson

Обмеження операції (Блок-ня керування)

Щоб заблокувати кнопки на панелі керування, виконайте одну з описаних нижче дій.

Якщо пароль введено правильно, захист паролем тимчасово знімається.

• Повне блокув. Блокуються всі кнопки панелі керування. Ви не зможете виконувати

будь-які операції за допомогою панелі керування, в тому числі вмикати чи вимикати живлення.

• Блок. Операції Блокуються всі кнопки панелі керування, крім кнопки [

Ця функція зручна на громадських заходах чи шоу, коли потрібно заблокувати всі кнопки під час проеціювання, або в школах, де слід обмежувати доступ до функцій проектора. Керувати проектором можна за допомогою пульта ДК.

Функції Безпеки

Натисніть кнопку [Menu] під час проеціювання.

"Використання меню Конфігурація" стор.66

Використання пульта

дистанційного керування

Виберіть параметр Блок-ня керування у меню Параметри.

Використання панелі керування

Коли з'явиться запит на підтвердження, виберіть Так.

Кнопки панелі керування буде заблоковано відповідно до параметру, який ви вибрали.

Розблокувати кнопки панелі керування можна одним з

описаних нижче способів.

• Встановіть для параметра Блок-ня керування значення

Вимкн. s Параметри - Блок-ня керування стор.73

• Утримуйте натиснутою кнопку [Enter] на панелі керування впродовж приблизно семи секунд. На екрані з'явиться повідомлення, і блокування буде знято.

Оберіть або Повне блокув., або Блок. Операції у відповідності до конкретної задачі.

Функції Безпеки

Замок для захисту від крадіжки

Проектор оснащено такого типу пристосуваннями для захисту від крадіжки.

• Гніздо безпеки Гніздо безпеки сумісне з системою Microsaver Security System

виробництва компанії Kensington. Докладні відомості про захист Microsaver Security System див. на

цьому веб-сайті:

http://www.kensington.com/

• Точка встановлення захисного кабелю Наявний в продажу пружинні фіксатори для захисту від крадіжки можна просунути крізь точку для монтажу, щоб зафіксувати

проектор на столі або стійці.

Монтаж пружинного фіксатора

Просуньте пружинний фіксатор для захисту від крадіжок крізь точку для монтажу.

Інструкції щодо блокування див. в документації, яка постачається в комплекті з пружинним фіксатором.

Меню Конфігурація

У цьому розділі наведено вказівки стосовно використання меню "Конфігурація" і його функцій.

Використання меню Конфігурація

У цьому розділі наведено вказівки стосовно використання меню "Конфігурація".

Опис виконання дій наводиться на прикладі пульта дистанційного керування, однак такі самі дії можна виконувати з панелі керування. Ознайомтеся зі списком доступних кнопок і їхніх функцій у розділі з описом відповідного меню.

Відображення вікна меню Конфігурація.

Виберіть пункт меню верхнього рівня.

Виберіть пункт підменю.

Виконайте настройку.

На закінчення настройки натисніть кнопку [Menu].

Список Функцій

Список пунктів меню конфігурації

Можливі настройки будуть різними залежно від моделі проектора, вхідного сигналу і джерела зображення.

Меню верхнього

рівня

Меню Зображення s стор.69

Меню Сигнал s стор.71

Підменю Значення параметрів

Режим кольру Динамічний, Презентація,

Театр, Фото, sRGB, Дошка оголош., Біла дошка і Режим корист.

Яскравість -24 - 24

Контраст -24 - 24

Насичення кольору -32 - 32

Відтінок -32 - 32

Різкість -5 - 5

Абс. темп. кольору Від 5000K до 10000K

Регулюван. кольору Червоний: від -16 до 16

Зелений: від -16 до 16 Синій: от -16 до 16 R: від -64 до 64 G: від -64 до 64 B: від -64 до 64 C: від -64 до 64 M: від -64 до 64 Y: від -64 до 64

Автодіафрагма Увімкн. і Вимкн.

Автоналаштування Увімкн. і Вимкн.

Розділ. здатність Авто, Розтягнуте і Нормальне

Трасування Змінюється залежно від

вхідного сигналу.

Меню верхнього

рівня

Меню Параметри s стор.73

Підменю Значення параметрів

Позиція Вгору, Вниз, Вліво і Вправо

Прогресивна Вимкн., Відео і Фільм/Авто

Зменшення завад Вимкн., NR1 і NR2

Відеодіапазон HDMI Авто, Нормальне і Додаткові

Вхідний сигнал Авто, RGB і Роздільний

Відеосигнал Авто, NTSC, NTSC4.43, PAL,

M-PAL, N-PAL, PAL60 і SECAM

Співвідн. сторін Нормальне, Авто, 4:3, 16:9,

Повний, Масштаб і Рідний

Край Авто, Вимкн., 4% і 8%

Корекція трапец. Г/В трап.спотв. і Quick Corner

Split Screen -

Блок-ня керування Повне блокув., Блок. Операції,

і Вимкн.

Форма покажчика Покажчик 1, Покажчик 2,

Покажчик 3

Енергоспоживання Нормальне і ECO

Гучність 0 - 20

Дистанц. Приймач Передня/Задня, Передня, Задня

і Вимкн.

Кнопка користувача Енергоспоживання,

Інформація, Прогресивна, Тестовий шаблон, Багатоекранний і Розділ. здатність

Тестовий шаблон -

Синхрон. 0 - 31

Список Функцій

Меню верхнього

рівня

Меню Додаткові s стор.74

Підменю Значення параметрів

Дисплей Повідомлення, Фон дисплея,

Екран запуску і Вимкнення A/V

Лого користувача -

Проекція Передня, Передня/Стеля, Задня

і Задня/Стеля

Операція Direct Power On, Режим

очікування, Час реж. очікування, Запустити і Висотний режим

Режим очікування Зв'язок вкл. і Зв'язок вимк.

Парам.повітр.фільтра Повід. Про Очищ., Настр.

Повід.

Ідентиф. проектора Вимкн. і від 1 до 9

Багатоекранний Рівень регулюв., Кориг.

яскравості, Кориг.кольор.(G/R) і Кориг.кольор.(B/Y)

Мова 14 або 34 мови

Меню верхнього

рівня

Меню Скинути s стор.87

* Кількість мов залежить від регіону, в якому використовується проектор.

Підменю Значення параметрів

Розділ. здатність -

Відеосигнал -

Част. оновлення -

Дані синхронізації -

Статус -

Серійний номер -

Event ID -

Скинути все -

Скинути час роб. лампи

Меню Мережа s стор.76

Меню Інформація s стор.86

Від.мер. - Безд. м. -

Від.мер. - Др. LAN -

Конфігурація мережі Простий s стор.78

Бездр. м. s стор.79 Безпека s стор.80 Дротова LAN s стор.82 Пошта s стор.83 Інші s стор.84 Скинути s стор.85

Час роб. лампи -

Джерело -

Вхідний сигнал -

Список Функцій

Меню Зображення

Можливі настройки будуть різними залежно від вхідного сигналу і джерела зображення. Для кожного сигналу зображення зберігаються відомості про встановлений параметр.

"Автоматичне виявлення вхідного сигналу і зміна зображення, що

проеціюється (Пошук джерела)" стор.34

Підменю Функція

Режим кольру

Яскравість

Контраст

Насичення кольору

Вибір якості зображення відповідно до середовища. s "Вибір якості проекції (вибір Режим кольру)" стор.40

Регулювання яскравості зображення.

Регулювання різниці між світлом і тінню на зображеннях.

(Регулювання можливе тільки для таких вхідних сигналів, як роздільний відеосигнал, композитне відео або S-відео.)

Регулювання насичення кольору зображень.

Підменю Функція

Відтінок

Різкість

Абс. темп. кольору

Регулюван. кольору

Автодіафрагма

(Регулювання можливе, коли використовується роздільний відеосигнал. Якщо вхідним сигналом є композитне відео або S-video, регулювання можливе лише за вхідних сигналів NTSC.)

Регулювання відтінку зображення.

Регулювання різкості зображення.

(Не вибирається, якщо для параметра Режим кольру встановлене значення

Регулювання відтінку зображення в цілому. Передбачене регулювання відтінків у 10 етапів від 5000 K до 10000 K. При виборі високих значень зображення матиме синій відтінок, а при виборі низьких значень – червоний відтінок.

(Не вибирається, якщо для параметра Режим кольру встановлене значення

• Якщо для параметра Режим кольру вибрано будь-яке значення, крім значення Режим корист.: можна окремо регулювати насиченість кольорів Червоний, Зелений і Синій.

• Якщо для параметра Режим кольру вибрано значення Режим корист.:

можна окремо регулювати значення параметрів Відтінок, Насичення і Яскравість для кольорів R (червоний), G (зелений), B (синій), C (блакитний), M (пурпурний) і Y (жовтий).

(Може встановлюватися, тільки якщо для параметра Режим

кольру вибрано значення Динамічний, Театр або Режим корист.).

Встановіть значення Увімкн., щоб відрегулювати діафрагму для досягнення найкращого освітлення зображень, які проеціюються.

Параметри зберігаються для кожного параметра Режим кольру.

s "Параметри Автодіафрагма" стор.41

sRGBg).

Список Функцій

Підменю Функція

Скинути

Відновлення стандартних значень всіх параметрів меню "Зображення". Вказівки стосовно відновлення стандартних значень всіх параметрів меню див. у цьому розділі:

s "Меню Скинути" стор.87

Список Функцій

Меню Сигнал

Параметри в меню Сигнал змінити не можна, якщо джерелом сигналу є USB або LAN.

"Автоматичне виявлення вхідного сигналу і зміна зображення, що

проеціюється (Пошук джерела)" стор.34

Вкладене меню Функція

Розділ. здатність

Трасування

Синхрон.

Позиція

(Доступно, тільки коли вхідним є аналоговий сигнал RGB комп'ютера.)

Якщо встановлено значення Авто, роздільна здатність вхідного сигналу визначається автоматично. Якщо зображення неправильно проеціюються при значенні Авто, наприклад, частина зображення відсутня, встановіть значення Розтягнуте, якщо підключено комп'ютер з широким екраном, або значення Нормальне, якщо підключений комп'ютер має екран зі співвідношенням сторін 4:3 або 5:4.

(Регулювання можливе, тільки коли вхідним є аналоговий сигнал RGB комп'ютера.)

Налаштовування зображень на комп'ютері, якщо на них з'являються вертикальні смуги.

(Регулювання можливе, тільки коли вхідним є аналоговий сигнал RGB комп'ютера.)

Налаштовування зображень на комп'ютері в разі виникнення мерехтіння, розмитості або перешкод.

(Цей параметр недоступний, коли вхідним джерелом є HDMI)

Переміщення зображення вгору, вниз, ліворуч і праворуч, якщо відсутня частина зображення, щоб зображення повністю відображалося на екрані проектора.

Вкладене меню Функція

Автоналаштування

(Доступно, тільки коли вхідним є аналоговий сигнал RGB комп'ютера.)

Якщо встановлено значення Увімкн., в разі зміни вхідного сигналу автоматично виконується налаштування зображення для отримання найкращої якості.

Прогресивна

(Можна встановлювати, коли вхідним сигналом є композитне відео або S-video. Якщо вхідним є роздільний відеосигнал або відеосигнал RGB, цей параметр можна встановлювати тільки за вхідних сигналів 480i/576i/1080i.)

Черезрядковийg (i) сигнал перетворюється на Прогресивнаg (p) (перетворення IP).

Вимкн.: добре підходить для зображень з великою кількістю переміщень.

Відео: Це оптимальний варіант для перегляду звичайних відеозображень.

Фільм/Авто: оптимально підходить для фільмів, комп'ютерних ігор та анімації.

Список Функцій

Вкладене меню Функція

Зменшення завад

Відеодіапазон HDMI

Вхідний сигнал

(Цей режим не можна встановити в разі надходження цифрового сигналу RGB або надходження черезрядкового сигналу, коли для параметра Прогресивна встановлене значення Вимкн.).

Згладжування нерівних зображень. Є два режими. Виберіть улюблений параметр. Цей параметр рекомендується встановлювати в положення Вимкн. при перегляді зображень з джерел, де рівень завад дуже низький, наприклад із DVD.

(Доступно, коли вхідним джерелом є HDMI) Якщо до входу HDMI проектора підключено програвач

DVD-дисків, відеодіапазон проектора встановлюється згідно з відеодіапазоном програвача DVD-дисків.

При встановленні на Авто відеодіапазон для вхідного сигналу визначається автоматично. Проте це відбувається, лише коли порт HDMI під'єднаного пристрою підключено до порту HDMI проектора.

Можна вибрати вхідний сигнал від порту Computer1 або порту Computer2.

Якщо встановлено значення Авто, вхідний сигнал автоматично налаштовується відповідно до підключеного пристрою.

Якщо при встановленні Авто кольори відображуються неправильно, виберіть відповідний сигнал згідно з підключеним пристроєм.

Вкладене меню Функція

Край

Скинути

(Можна встановити, тільки коли вхідним є роздільний відеосигнал або відеосигнал RGB.)

Виконується обрізка частини вхідного зображення (визначається область зображення для проеціювання). Для області обрізання можна вибрати значення Вимкн., 4% або 8%. Коли джерелом зображення є HDMI, можна встановити значення Авто. Коли вибрано значення Авто, воно автоматично змінюється на Вимкн. або 8% відповідно до вхідного сигналу. Проте ця настройка може виконуватися лише за умови, що до порту HDMI проектора підключено порт HDMI пристрою.

Скидання всіх значень налаштування в меню Сигнал до значень за замовчуванням, окрім параметра Вхідний сигнал.

Вказівки стосовно відновлення стандартних значень всіх параметрів меню див. у цьому розділі:

"Меню Скинути" стор.87

Відеосигнал

Співвідн. сторін

Ви можете обрати вхідний сигнал від порту S-Video або порту Video. При встановленні Авто відеосигнали розпізнаються автоматично. Якщо на зображенні з'являються завади, або виникає помилка, наприклад за встановленого значення Авто не проектується жодне зображення, виберіть відповідний сигнал згідно з підключеним обладнанням.

Встановлення зображень.

s "Зміна значення параметра Співвідн. сторін" стор.42

Співвідн. сторінg для проектованих

Список Функцій

Меню Параметри

Вкладене меню Функція

Корекція трапец.

Split Screen

Блок-ня керування

Коригування трапецоїдного спотворення.

• Коли вибрано Г/В трап.спотв.: Для коригування горизонтальних та вертикальних трапецоїдних спотворень відрегулюйте параметри Верт. трапец. спотв. і Гориз. трапец спотв.

• Якщо вибрано режим Quick Corner: Виберіть і відкоригуйте чотири кути зображення, яке проеціюється на екран.

"Quick Corner" стор.37

Розділення екрана на дві частини. s "Проектування двох зображень одночасно (Split Screen)"

стор.46

Цим параметром можна скористатися для обмеження операцій на панелі керування проектора.

s "Обмеження операції (Блок-ня керування)" стор.62

Вкладене меню Функція

Форма покажчика

Енергоспоживання

Гучність

Дистанц. Приймач

Кнопка користувача

Вибір форми покажчика.

Покажчик 1:

Покажчик 2:

Покажчик 3:

s "Функція покажчика (Покажчик)" стор.51

Встановлення одного із двох параметрів яскравості лампи. Виберіть значення ECO, якщо проеційовані зображення

надто яскраві, наприклад під час проеціювання зображень у темній кімнаті або на екран малого розміру. Якщо вибрано значення ECO, енергоспоживання змінюється, як зазначено нижче, а також, зменшується шум вентилятора під час проеціювання.

Енергоспоживання: зменшується приблизно на 18 - 25%

Регулювання гучності. Значення параметра зберігаються для кожного джерела зображення.

Обмеження прийому операційного сигналу з пульта дистанційного керування.

Якщо встановлено значення Вимкн., виконання будь-яких дій за допомогою пульта дистанційного керування неможливе. Якщо потрібно виконувати дії з пульта дистанційного керування, натисніть кнопку [Menu] на пульті дистанційного керування або на панелі керування і не відпускайте приблизно15 секунд, щоб відновити стандартне значення параметра.

Можна вибрати пункт у меню Конфігурація для призначення функції кнопці пульту дистанційного керування [User]. Після натискання кнопки [User] відобразиться призначений пункт меню/екран налаштування, де можна встановити параметри швидкого доступу до функцій. Кнопці [User] можна призначити один з наведених нижче пунктів.

Енергоспоживання, Інформація, Прогресивна, Тестовий шаблон, Багатоекранний і Розділ. здатність

Список Функцій

Вкладене меню Функція

Тестовий шаблон

Скинути

Коли проектор налаштовано, відображається тест шаблону, що дає змогу відрегулювати проекцію, не підключаючи іншого обладнання. Під час відображення тестового шаблону можна виконувати корекцію трапеції, регулювання масштабу і фокусу.

Щоб скасувати тестовий шаблон, натисніть кнопку [Esc] на пульті дистанційного керування або на панелі керування.

Відновлення всіх стандартних значень настройок у меню Параметри, крім настройки Кнопка користувача.

Вказівки стосовно відновлення стандартних значень всіх параметрів меню див. у цьому розділі:

s "Меню Скинути" стор.87

Меню Додаткові

Вкладене меню Функція

Дисплей

Лого користу-

вача

Налаштовування параметрів, пов'язаних з дисплеєм проектора.

Повідомлення: При встановленні Вимкн. не будуть відображатися наступні елементи.

Назви пунктів, якщо змінено значення параметрів Джерело, Режим кольору або Співвідн. сторін, повідомлення, якщо відсутній сигнал, та попередження, наприклад Попередж. вис. темп.

Фон дисплея

відображатиметься на екрані при відсутності сигналу зображення – Чорний, Синій або Логотип.

Екран запуску початку проеціювання відображається зображення Лого користувача.

Вимкнення A/V

на екрані при натисканні кнопки [A/V Mute] на пульті дистанційного керування – Чорний, Синій або Логотип.

Змінення логотипу користувача, яке відображатиметься в якості Фон дисплея у режимі Вимкнення A/V і т.ін.

s "Збереження логотипа користувача" стор.58

: вибирається фон, який

: коли встановлено значення Увімкн., на

: вибір фону, який відображатиметься

Проекція

Виберіть один із описаних нижче методів в залежності від способу установки проектора.

Передня, Передня/Стеля, Задня і Задня/Стеля Щоб змінити настройки способу проекції показаним

нижче чином, натисніть і не відпускайте кнопку [A/V Mute] на пульті дистанційного керування впродовж приблизно п'яти секунд.

ПередняWПередня/Стеля ЗадняWЗадня/Стеля

"Методи Встановлення" стор.21

Список Функцій

Вкладене меню Функція

Операція

Режим очікування

Парам.повітр.фільтра

Direct Power On: коли встановлене значення Увімкн., проектор вмикається зразу після увімкнення кабелю живлення у розетку електромережі.

Майте на увазі, що коли кабель живлення підключений до електромережі, при відновлення енергопостачання й інших подібних ситуаціях проектор вмикається автоматично.

Режим очікування: при встановленні Увімкн. живлення вимикається автоматично, коли немає вхідного сигналу зображення та впродовж певного часу не виконується жодної операції.

Час реж. очікування якщо для Режим очікування встановлено значення Увімкн., можна встановити проміжок від 1 до 30 хвилин, після якого проектор автоматично вимикатиметься.

Запустити: коли встановлено Увімкн., виводиться тригерний сигнал (12 В постійного струму). Завдяки цьому зовнішні пристрої отримують інформацію про те, увімкнено проектор чи вимкнено.

Висотний режим: встановлюйте Увімкн. при використанні проектора на висоті 1500 м або більше.

Якщо увімкнуто параметр Зв'язок вкл., наступні операції можна виконувати навіть тоді, коли проектор знаходиться у режимі очікування.

• Керування і моніторинг стану проектора через мережу. s "Контроль і керування проектором" стор.123

• Виведення зображень на зовнішній монітор.

Повід. Про Очищ.: при встановленні Увімкн. відображується повідомлення про те, що час чистити повітряний фільтр.

Настр. Повід.: встановіть час для повідомлення про очищення повітряного фільтра.

Вкладене меню Функція

Багатоекранний

Мова

Скинути

Якщо у меню Захисний пароль для параметра Захист лого корист

встановлено значення Увімкн., параметри, які стосуються логотипа користувача, змінити неможливо. Зміни можна буде внести після встановлення для параметра Захист лого корист значення Вимкн. s "Керування користувачами (Захисний пароль)" стор.60

*2 Окрім висотного режиму.

Регулювання відтінку та яскравості кожного спроектованого зображення, якщо проекція здійснюється з кількох налаштованих проекторів.

Рівень регулюв. регулювання зображення від чорного до білого кольорів у п'яти діапазонах, які називаються рівнями 1-5, на кожному з яких можна налаштувати параметри "Кориг. яскравості" і "Кориг. кольор.".

Кориг. яскравості: Коригування відмінності в яскравості кожного проектора.

Кориг.кольор.(G/R) / Кориг.кольор.(B/Y): можна коригувати різницю у кольорі для кожного проектора.

s "Коригування кольору при використанні декількох проекторів" стор.57

Вибір мови повідомлень і меню.

Можна скинути параметри Дисплей Парам.повітр.фільтра у меню Додаткові до значень за замовчуванням.

Вказівки стосовно відновлення стандартних значень всіх параметрів меню див. у цьому розділі:

"Меню Скинути" стор.87

, Операція*2 і

Ідентиф. проектора

Встановіть в якості ID число від 1 до 9. Значення Вимкн. вказує на відсутність ідентифікатора.

s "Встановлення ідентифікатора проектора" стор.55

Список Функцій

Меню Мережа

Якщо для параметра Захист мережі установлено значення Увімкн. у пункті Захисний пароль, відображається повідомлення й змінити налаштування буде неможливо. Встановіть для параметра Захист мережі значення Вимкн. і змініть конфігурацію мережі.

"Встановлення параметра Захисний пароль" стор.60

Вкладене меню Функція

Від.мер. - Безд. м.

Відображається така інформація про стан мережі:

• Режим з'єднання

• Рівень антени

• Назва проектора

• SSID

• DHCP

• Адреса IP

• Маска підмережі

• Адр. маш.-шлюзу

• Адреса МАС

• Регiональний код

Вкладене меню Функція

Від.мер. - Др. LAN

Конфігурація мережі

* Відображаються наявні регіональні дані для встановленої мережної карти

для бездротової локальної мережі. Для отримання додаткових відомостей зверніться до місцевого дилера або за найближчою адресою, вказаною у списку контактних даних для проектора Epson:

s Список контактних даних для проектора Epson

За допомогою веб-браузера комп'ютера, підключеного до

проектора через мережу, можна виконувати настройку функцій проектора та керувати ним. Ця функція називається "Керування Web". Текстові дані для настройки параметрів Керування Web наприклад параметрів безпеки, зручно вводити з клавіатури.

"Зміна параметрів за допомогою веб-браузера (Керування

Web)" стор.123

Відображається така інформація про стан мережі:

• Назва проектора

• DHCP

• Адреса IP

• Маска підмережі

• Адр. маш.-шлюзу

• Адреса МАС

Для встановлення мережних елементів наявні наведені нижче меню.

Простий, Бездр. м., Безпека, Дротова LAN, Пошта, Інші, Скинути і Встановлення завершене

Примітки щодо роботи з меню Мережа

Вибір пунктів у меню верхнього рівня та вкладених меню, а також внесення змін у вибрані елементи здійснюються так само, як і в меню "Конфігураціїя".

Список Функцій

Після виконання дій обов'язково перейдіть до меню Встановлення завершене і виберіть один з варіантів: Так, Ні або Скс. У разі вибору варіантів Так або Ні відбувається повернення до меню Конфігурація.

Так: збереження параметрів і вихід із меню Мережа.

Ні: вихід з меню Мережа без збереження параметрів.

Скс.: продовження роботи з меню "Мережа".

• Щоб переключити клавіатуру з малих літер на великі або навпаки, натисніть клавішу CAPS, а потім – клавішу [Enter].

• Щоб змінити набір символів у рамці, натисніть клавішу SYM1/2, а потім – клавішу [Enter].

Операції з багатофункціональною програмованою клавіатурою

Меню Мережа містить пункти, які вимагають введення буквеноцифрових символів під час налаштовування. У цьому разі відображається нижченаведена віртуальна клавіатура. Щоб ввести букву чи цифру, наведіть курсор на потрібну клавішу за допомогою

кнопок [

керування або кнопок [

натисніть кнопку [Enter]. Щоб ввести цифри, натискайте кнопки с цифрами на пульті дистанційного керування, утримуючи натиснутою кнопку [Num]. Після закінчення вводу натисніть клавішу Finish на клавіатурі для підтвердження. Щоб скасувати введені дані, натисніть на клавіатурі клавішу Скас.

], [ ], [ ] і [ ] на пульті дистанційного

], [ ], [ ] і [ ] на панелі керування і

Список Функцій

Меню Простий

Вкладене меню Функція

Назва проектора

Відображення назви проектора, яке використовується для ідентифікації проектора під час підключення до мережі.

Під час редагування можна ввести до 16 однобайтових буквено-цифрових символів.

Вкладене меню Функція

Пароль керув. Web

Ключове слово

Встановлення пароля для використання при налаштуванні і контролюванні проектора за допомогою Керування Web. Уведіть не більше восьми однобайтних літеро-цифрових символів. Керування Web — це функція комп'ютера, яка дозволяє налаштувати проектор і керувати ним за допомогою веб-браузера з комп'ютера, підключеного до мережі.

s "Зміна параметрів за допомогою веб-браузера (Керування Web)" стор.123

Якщо для цього параметра встановлено значення Увімкн., під час спроби підключення проектора до комп'ютера в мережі необхідно ввести ключове слово. Це дає змогу запобігти перериванню презентацій через підключення інших комп'ютерів. Зазвичай потрібно встановлювати Увімкн.

s Посібник з експлуатації EasyMP Network Projection

Пароль PJLink

Встановлення пароля, який використовуватиметься під час отримання доступу до проектора за допомогою сумісного програмного забезпечення PJLink.

Можна ввести до 32 однобайтових буквено-цифрових символів.

Список Функцій

Меню Бездр. м.

Підменю Функція

Живл. бездр. LAN

Встановіть Увімкн. при підключенні проектора до комп'ютера через бездротову мережу.

Якщо ви не бажаєте підключатися до бездротової мережі, встановіть значення Вимкн. для попередження небажаного доступу.

За замовчуванням для цього параметру встановлено значення Увімкн.

Підменю Функція

Канал

Сис. з б. м.

Автоналашт. SSID

SSID

(Встановлюється лише за умови, що для параметра Режим з'єднання вибрано значення Швидкий).

Виберіть діапазон частот, який використовується у бездротовій мережі: 1ch, 6ch або 11ch.

Стандартне значення цього параметра – 11ch.

Встановіть для системи бездротової мережі значення

802.11b/g або 802.11b/g/n. Значення за замовчуванням: 802.11b/g/n.

Встановлення значення Увімкн. дає змогу скоротити час пошуку проектора під час підключення до мережі, коли для параметра Режим з'єднання вибрано значення Швидкий.

В разі підключення кількох проекторів одночасно слід встановити значення Вимкн.

За замовчуванням для цього параметру встановлено значення Увімкн.

Введіть до якої входить проектор, наданий SSID, уведіть SSID.

Можна ввести до 32 однобайтових алфавітно-цифрових символів.

SSIDg. Якщо для системи з бездротовою мережею,

Режим з'єднання

Виберіть Швидкий при підключенні комп'ютера безпосередньо до проектора.

Виберіть Розширений при підключенні комп'ютера до проектора через точку доступу.

Встановіть Розширений при підключенні до кількох комп'ютерів або управлінні проектором за допомогою мережі.

Стандартне значення цього параметра – Швидкий. s "Контроль і керування проектором" стор.123

Список Функцій

Підменю Функція

IP-параметри

Дисплей SSID

Показ IP-адреси

Установлення параметрів мережі. DHCP: щоб виконувати настройки мережі за допомогою

DHCPg слід встановити значення Увімкн. Якщо для цього параметра встановлено значення Увімкн., не можна зазначати додаткові адреси.

Адреса IP: можна ввести проектору. Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче IP-адреси.

0.0.0.0, 127.x.x.x, 224.0.0.0 — 255.255.255.255 (де x — число від 0 до 255)

Маска підмережі: можна ввести проектора. Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче маски підмережі.

0.0.0.0, 255.255.255.255 Адр. маш.-шлюзу: введення IP-адреси шлюзу проектора.

Можна ввести число від 0 до 255 в кожному полі адреси. Однак наведені нижче можна.

0.0.0.0, 127.x.x.x, 224.0.0.0 — 255.255.255.255 (де x — число від 0 до 255)

Для того щоб значення стану очікування локальної мережі, слід встановити значення Вимкн.

Установіть для цього параметра значення Вимкн., щоб запобігти відображенню LAN.

Aдреси шлюзуg використовувати не

SSIDg не відображалося у вікні

Адреса IPg, призначену

Маска підмережіg для

Адреса IPg на екрані очікування

Меню Безпека

Цей параметр доступний, лише коли встановлена Мережна карта для бездротової локальної мережі.

Вкладене меню Функція

Безпека

Шифрування WEP

Формат

Вибір типу безпеки з-поміж відображених пунктів. Налаштовуючи параметри безпеки, дотримуйтесь

інструкцій адміністратора мережної системи, до якої планується отримати доступ.

Встановлення шифрування для Шифрування WEP.

128Bit: використання шифрування на 128 (104) розряди. 64Bit: використання шифрування на 64 (40) розрядів

Установлення методу введення для ключа шифрування WEP.

ASCII: введення тексту. HEX: введення в шістнадцятковій системі.

Ід-тор ключа

Вибір ключа ідентифікатора шифрування WEP.

Список Функцій

Вкладене меню Функція

Ключ шифр-ня 1/Ключ шифрня 2/Ключ шифр-ня 3/ Ключ шифр-ня 4

Тип автентифікації

PSK

Введення ключа, який використовується для шифрування WEP. Введіть ключ однобайтовими символами, дотримуючись інструкцій адміністратора мережі, до якої підключено проектор. Типи букв і цифр, які можна вводити, відрізняються залежно від параметрів Шифрування WEP і

Формат. 128Bit - ASCII: однобайтові букви і цифри, 13 символів. 64Bit - ASCII: однобайтові букви і цифри, 5 символів. 128Bit - HEX: від 0 до 9 і від A до F, 26 символів. 64Bit - HEX: від 0 до 9 і від A до F, 10 символів.

Встановіть тип автентифікації WEP. Open: використовується автентифікація з відкритою

системою. Shared: використовується автентифікація з ключем

шифрування.

(Встановлюється лише за умови, що для параметра Безпека вибрано значення WPA-PSK або WPA2-PSK).

Введення спільного ключа (зашифрованого ключа) однобайтовими буквено-цифровими символами. Введіть від 8 до 32 символів.

• WPA

Стандарт шифрування, який посилює безпеку, що є недоліком WEP. Хоча існує кілька варіантів методів шифрування WPA, у цьому проекторі використовуються TKIP і AES.

WPA також включає функції автентифікації користувачів. Автентифікація WPA здійснюється двома способами: за допомогою сервера автентифікації або за допомогою автентифікації між комп'ютером і точкою доступу без використання сервера. Цей проектор підтримує другий спосіб (без сервера).

Детальні відомості про налаштування отримайте в адміністратора

мережі.

Тип безпеки

Якщо встановлена додаткова мережна карта для бездротової локальної мережі, яка використовується у режимі Розширений підключення, настійно рекомендується налаштувати параметри безпеки. Виберіть один із наведених нижче методів.

• WEP

Дані шифруються за допомогою кодового ключа (ключа WEP). Це запобігає підключенню в разі невідповідності зашифрованих ключів точки доступу та проектора.

Список Функцій

Меню Дротова LAN

Вкладене меню Функція

IP-параметри

Налаштовування параметрів, пов'язаних з наступними адресами.

DHCPg: щоб виконувати настройки мережі за допомогою DHCP, встановіть значення Увімкн. Якщо для цього параметра встановлено значення Увімкн., не можна зазначати додаткові адреси.

Адреса IPg: можна ввести IP-адресу, призначену проектору. Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче IPадреси.

0.0.0.0, 127.x.x.x, 224.0.0.0 — 255.255.255.255 (де x — число від 0 до 255)

Маска підмережіg: можна ввести маску підмережі для проектора. Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче маски підмережі.

0.0.0.0, 255.255.255.255 Адр. маш.-шлюзуg: введення IP-адреси шлюзу проектора.

Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче адреси шлюзу.

0.0.0.0, 127.x.x.x, 224.0.0.0 — 255.255.255.255 (де x — число від 0 до 255)

Показ IP-адреси

Щоб запобігти відображенню IP-адреси в інформації про мережу в меню Мережа і на екрані режиму очікування LAN, встановіть для цього параметра значення Вимкн.

Список Функцій

Меню Пошта

Коли параметри цього меню встановлені, електронною поштою надсилаються попередження й повідомлення про помилки, які виникають під час роботи проектора.

"Використання Функції Повід.про пошту для Повідомлення про

Проблеми" стор.126

Вкладене меню Функція

Номер порту

Парам. адреси 1/Парам. адреси 2/Парам. адреси 3

Введення номера порту сервера SMTP. Значенням за замовчуванням є 25. Можна ввести числа від 1 до 65 535.

Введення адреси електронної пошти, на яку потрібно надсилати повідомлення. Можна зареєструвати до трьох адрес. Адреси електронної пошти можуть містити до 32 однобайтових алфавітно-цифрових символів.

Вибір помилок і попереджень, про які потрібно надсилати повідомлення електронною поштою. Якщо під час роботи проектора виникає вибрана помилка (дійсна або потенційна), на зазначену адресу електронної надсилається повідомлення електронної пошти з відповідною інформацією. Можна вибрати кілька відображених пунктів.

Вкладене меню Функція

Повід.про пошту

Сервер SMTP

Коли встановлено значення Увімкн., на вказані адреси електронної пошти надсилаються попередження й повідомлення про помилки, які виникають під час роботи проектора.

Можна ввести значення параметра SMTP проектора.

Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче IPадреси.

127.x.x.x, 224.0.0.0 — 255.255.255.255 (де x — число від 0 до

255)

Адреса IPg для сервера

Список Функцій

Меню Інші

Вкладене меню Функція

SNMP

Встановлення значення Увімкн. дає змогу контролювати стан проектора за допомогою протоколу SNMP.

Щоб використовувати протокол SNMP для контролю стану проектора, потрібно встановити на комп'ютері програму адміністрування протоколу SNMP. Керування настройками протоколу SNMP має виконувати адміністратор мережі.

Стандартне значення цього параметра – Вимкн.

Вкладене меню Функція

AMX Device Discovery

RoomView

Коли проектор підключено до мережі, установіть для цього параметра значення Увімкн., щоб дозволити виявлення проектора за допомогою функції Встановіть цей параметр на Вимкн., якщо немає підключення до середовища, яке керується контролером від AMX або AMX Device Discovery.

Встановіть для цього параметра значення Увімкн. лише в тому випадку, якщо потрібно слідкувати за станом або керувати проектором через мережу за допомогою Crestron RoomView бути встановлено значення Вимкн.

s "Інформація про Crestron RoomView Якщо для цього параметра встановлено значення Увімкн.,

наступні функції будуть недоступними.

• Керування Web

• Message Broadcasting (модуль EasyMP Monitor)

. В інших випадках для цього параметра має

AMX Device Discoveryg.

" стор.129

Уловлюв.адр. IP 1/Уловлюв.адр. IP 2

Пріоритетний шлюз

Можна зареєструвати до двох адрес для повідомлень від уловлювачів SNMP. Можна ввести число від 0 до 255 в кожному полі адреси. Однак не можна використовувати наведені нижче IP-адреси. 127.x.x.x, 224.0.0.0 —

255.255.255.255 (де x — число від 0 до 255)

Можна встановити пріоритетний шлюз для Дротова LAN або Бездр. м.

Список Функцій

Меню Скинути

Скидання всіх параметрів мережі.

Вкладене меню Функція

Скинути параметри мережі.

Щоб скинути всі параметри мережі, виберіть Так.

Список Функцій

Меню Інформація (тільки для читання)

Дозволяє перевіряти статус сигналів зображення, які проеціюються, а також статус проектора. Відображені елементи можуть відрізнятися залежно від джерела сигналу зображення, яке проеціюється. В деяких моделях певні вхідні джерела не підтримуються.

"Автоматичне виявлення вхідного сигналу і зміна зображення, що

проеціюється (Пошук джерела)" стор.34

Вкладене меню Функція

Відеосигнал

Част. оновлення

Дані синхронізації

Статус

Серійний номер

Event ID

* Протягом перших 10 годин загальний час експлуатації відображається як

"0H". 10 годин і вище відображаються як «10H», «11H» тощо.

Відображення значення параметра Відеосигнал, встановленого у меню Сигнал.

Відображення

Відображення відомостей про сигнал зображення. Ці відомості можуть знадобитися, якщо потрібно

виконати обслуговування.

Відомості про помилки, які виникли в роботі проектора. Ці відомості можуть знадобитися, якщо потрібно

виконати обслуговування.

Відображення серійного номера проектора.

Відображення журналу реєстрації помилок. s "Значення параметра Event ID" стор.105

Част. оновленняg.

Вкладене меню Функція

Час роб. лампи

Джерело

Вхідний сигнал

Розділ. здатність

Відображення загального часу роботи лампи Після досягнення часу попередження про необхідність

заміни лампи символи відображатимуться жовтим кольором.

Відображення назви джерела, до якого підключено обладнання, звідки наразі відбувається проеціювання.

Можна відобразити зміст Вхідний сигнал, встановлений в меню Сигнал, відповідно до параметру Джерело.

Відображення роздільної здатності.

Список Функцій

Меню Скинути

Вкладене меню Функція

Скинути все

Відновлення стандартних значень всіх параметрів меню "Конфігурація".

Наступні елементи не скидаються до значень за замовчуванням: Вхідний сигнал, Лого користувача, усі пункти меню Мережа, Час роб. лампи, Мова, Пароль, Кнопка користувача і Багатоекранний.

Скинути час роб. лампи

Обнуління загального часу експлуатації лампи. Цю операції слід виконувати при заміні лампи.

Вирішення Проблем

У цій главі пояснюється, як шукати несправності та що робити в разі їх виявлення.

Використання довідки

У разі виникнення проблеми з проектором відображується екран «Довідка» для допомоги, якщо натиснути кнопку Help. Для цього потрібно буде відповідати на питання.

Натисніть кнопку [Help].

З'явиться вікно довідки.

На пульті ДК На панелі керування

Виберіть пункт меню.

Підтвердьте вибір.

На пульті ДК На панелі керування

На екрані з'являтимуться питання й можливі рішення, як показано нижче.

Натисніть кнопку [Help] для виходу з довідки.

Використання пульта

дистанційного керування

Використання панелі керування

Якщо довідка не надає рекомендацій щодо вирішення певної проблеми, див. цей розділ:

s "Вирішення Проблем" стор.90

Вирішення Проблем

Якщо під час роботи проектора виникла проблема, спочатку перевірте індикатори проектора й ознайомтеся з інформацією у розділі "Значення індикаторів".

Якщо індикатори чітко не вказують на можливу проблему, див. цей розділ:

"Коли індикатори не допомагають з'ясувати причину негараздів у роботі" стор.95

Значення індикаторів

Проектор має чотири індикатори, які вказують на стан проектора.

Індикатор живлення Вказує на режим роботи проектора.

Стан режиму очікування Якщо в цьому стані натиснути кнопку [t], почнеться проеціювання зображення.

Виконується охолодження або підготовка до моніторингу мережі Коли індикатор блимає, всі кнопки відключені.

Розігрів Проектор розігрівається приблизно 30 секунд. Коли розігрів закінчиться, індикатор перестане

блимати. Під час розігріву кнопка [t] недоступна.

Проеціювання

Індикатор лампи Вказує на стан лампи проектора.

Вирішення Проблем

Індикатор температури Вказує на стан внутрішньої температури проектора.

Індикатор фільтра Вказує на стан повітряного фільтра.

Значення індикаторів і способи усунення проблем, про які вони свідчать, дивиться в таблиці нижче.

Якщо жоден індикатор не горить, перевірте, чи правильно підключено кабель живлення і чи нормально подається струм.

Часом після від'єднання кабелю живлення індикатор

t ще якийсь час залишається ввімкненим; це не свідчить про несправність.

: Світиться : Блимає : Вимкн. : Буває різним, залежно від стану проектора

Стан Причина Засіб усунення або статус

Внутрішня помилка Припиніть використання проектора. Від'єднайте кабель живлення від електромережі й зверніться до місцевого дилера або за

найближчою адресою, наведеною у документі Список контактних даних для проектора Epson. s Список контактних даних для проектора Epson

Помилка вентилят. Помилка датчика

Помилка висок. темп. (перегрів)

Припиніть використання проектора. Від'єднайте кабель живлення від електромережі й зверніться до місцевого дилера або за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

Лампа автоматично вимкнеться, і проекція зупиниться. Зачекайте близько п'яти хвилин. Приблизно через п'ять хвилин проектор перейде в режим очікування. Тоді перевірте такі два пункти:

• Перевірте, чи не засмічені повітряний фільтр і випускний отвір для повітря, чи не стоїть проектор впритул до стіни.

• Якщо повітряний фільтр забитий, почистіть або замініть його.

s "Очищення повітряного фільтра" стор.107,"Заміна повітряного фільтра" стор.113

Якщо помилку так і не вдалося усунути, припиніть використання проектора, від'єднайте кабель живлення від електромережі й зверніться до місцевого дилера або за найближчою адресою, вказаною у документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

Якщо проектор використовується на висоті 1500 м чи більше над рівнем моря, встановіть Висотний режим на Увімкн. s "Меню Додаткові" стор.74

Вирішення Проблем

Стан Причина Засіб усунення або статус

Помилка лампи Відмова лампи

Перевірте такі два пункти.

• Вийміть лампу й подивіться, чи вона не тріснула.

s "Заміна лампи" стор.110

• Почистіть повітряний фільтр.

s "Очищення повітряного фільтра" стор.107

Якщо лампа не тріснула: встановіть лампу на місце і ввімкніть живлення. Якщо помилка не зникне: замініть лампу новою і ввімкніть живлення. Якщо помилка не зникне: припиніть використання проектора; від'єднайте кабель живлення від електромережі й зверніться до

місцевого дилера або за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson. s Список контактних даних для проектора Epson

Якщо лампа тріснула: зверніться до місцевого дилера або за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson. (Для проекції зображень необхідно замінити лампу).

s Список контактних даних для проектора Epson

Помилка автодіафр. Пом. жив. (Баласт) Помилка заслінки ви‐

хідного отвору

Пом.датч.повітр.пот. Датчик повітряного потоку дефективний. Припиніть використання проектора. Від'єднайте кабель живлення від електромережі й

s Список контактних даних для проектора Epson

Заслінка випускного отвору для повітря дефективна, якщо вона не відкривається при ввімкненні проектора або не закривається при його вимкненні. Припиніть використання проектора. Від'єднайте кабель живлення від електромережі й зверніться до місцевого дилера або за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

зверніться до місцевого дилера або за найближчою адресою, наведеною у документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

Вирішення Проблем

Стан Причина Засіб усунення або статус

Помилка Пот. Фільт Перевірте такі два пункти.

Попередж. вис. темп. (Це не свідчить про несправність. Втім, якщо температура знову підніметься понад норму, проектор автоматично припинить

Замінити лампу Необхідно замінити лампу.

• Перевірте, чи не засмічені повітряний фільтр і випускний отвір для повітря та чи не стоїть проектор впритул до стіни.

• Якщо повітряний фільтр забитий, почистіть або замініть його.

s "Очищення повітряного фільтра" стор.107, "Заміна повітряного фільтра" стор.113

s Список контактних даних для проектора Epson

роботу.)

• Якщо повітряний фільтр забитий, почистіть або замініть його.

"Очищення повітряного фільтра" стор.107, "Заміна повітряного фільтра" стор.113

s "Заміна лампи" стор.110

Якщо користуватися лампою після того, як закінчиться термін її придатності до роботи, підвищується ймовірність того, що лампа вибухне. Якомога швидше замініть лампу.

Слаб. потік повітря Перевірте такі два пункти.

• Якщо повітряний фільтр забитий, почистіть або замініть його.

s "Очищення повітряного фільтра" стор.107, "Заміна повітряного фільтра" стор.113

s Список контактних даних для проектора Epson

Немає повітр.фільтра Перевірте, чи надійно закріплена кришка повітряного фільтра.

s "Заміна повітряного фільтра" стор.113

Вирішення Проблем

Стан Причина Засіб усунення або статус

Повід. Про Фільтр "Час очистити повітряний фільтр. Очистіть або замініть повітряний фільтр." — відображується таке повідомлення. Почистіть

• Якщо проектор не працює належним чином, попри те, що всі індикатори свідчать про справний стан, див. цей розділ:

s "Коли індикатори не допомагають з'ясувати причину негараздів у роботі" стор.95

• Якщо й після цього помилку не буде усунено, перестаньте користуватися проектором, від'єднайте кабель живлення від електромережі й зверніться до місцевого дилера або за найближчою адресою, вказаною в документі Список контактних даних для проектора Epson.

s Список контактних даних для проектора Epson

повітряний фільтр. s "Очищення повітряного фільтра" стор.107 Індикатори або повідомлення стосовно Повід. Про Фільтр відображуються, тільки коли Повід. Про Очищ. встановлено на Увімкн.

у Парам.повітр.фільтра меню Конфігурація. s Додаткові - Парам.повітр.фільтрастор.74

Вирішення Проблем

Коли індикатори не допомагають з'ясувати причину негараздів у роботі

Якщо станеться одна з описаних нижче проблем, а індикатори не допоможуть її розв'язати, зверніться до запропонованих сторінок.

Проблеми з зображенням

• Немає зображення

Проеціювання не розпочинається, область проекції повністю чорна, область проекції повністю синя тощо.

• Рухомі зображення не відображаються

Рухомі зображення, що проеціюються з комп'ютера, чорні. На екрані проектора зображення немає.

• Проекція припиняється автоматично s

• З'являється повідомлення "Не підтримується" s

• З'являється повідомлення "Немає сигналу" s

• Зображення нечіткі, поза фокусом або спотворені s

стор.96

стор.97

стор.98

Проблеми, що виникають на початку проекції

• Проектор не вмикається s

Інші проблеми

• Звуку не чутно або він ледь чутний s

• Пульт дистанційного керування не працює s

• Як змінити мову повідомлень і меню s

• Пошта не надходить навіть при виникненні проблем з

проектором

стор.101

стор.102

стор.103

стор.104

• На зображенні з'являються перешкоди чи спотворення s

стор.99

• Зображення обрізане (завелике) чи мале, або співвідношення сторін невідповідне

Відображається лише частина зображення або співвідношення висоти й ширини зображення неправильне.

• Неправильно відтворено кольори зображення

Все зображення має пурпурний або зелений відтінок, зображення чорно-білі, кольори виглядають тьмяними.

• Зображення виглядають темними s

стор.99

стор.100

стор.101

Вирішення Проблем

Проблеми з зображенням

Немає зображення

Перевірте Засіб усунення

Можливо, не була натиснута кнопка [t]. Натисніть кнопку [t], щоб увімкнути живлення.

Індикатори не горять? Кабель живлення підключено неправильно або немає подачі електроенергії.

Підключіть кабель живлення проектора правильно.

"Підготовка до проеціювання" стор.33

Перевірте розетку або джерело живлення на предмет справності.

Функцію Вимкнення A/V ввімкнено? Натисніть кнопку [A/V Mute] на пульті дистанційного керування, щоб скасувати Вимкнення A/V.

s "Тимчасове приховування зображення і звуку (Вимкнення A/V)" стор.50

Можливо, у меню "Конфігурація" встановлено неправильні параметри.

Чи зображення на екрані проектора повністю чорне? (Тільки під час проеціювання зображень з комп'ютера)

Чи правильно встановлено формат сигналу зображення? (Тільки під час проеціювання зображень з джерела

відеосигналу).

Можливо, зображення з Windows Media Center демонструються на весь екран.

(Тільки при мережному підключенні)

Можливо, зображення демонструється за допомогою програми, яка використовує функцію Windows DirectX.

(Тільки при мережному підключенні)

Скинути все параметри. s Скинути - Скинути все стор.87

Деякі зображення, наприклад, екранні заставки, можуть бути повністю чорні.

Змініть параметри відповідно до сигналу з підключеного обладнання. s Сигнал - Відеосигнал стор.71

Якщо зображення з Windows Media Center демонструються на весь екран, проеціювання з використанням мережного підключення неможливе. Зменшіть розмір зображення.

Програми, які використовуються функцію Windows DirectX, можуть відображати зображення неправильно.

Вирішення Проблем

Рухомі зображення не відображаються (рухомі частини зображення виглядають чорними)

Перевірте Засіб усунення

Чи передається сигнал комп'ютерного зображення на РК-екран і на монітор?

(Тільки під час проеціювання зображень з ноутбука чи комп'ютера з вбудованим РК-екраном)

Проекція припиняється автоматично

Перевірте Засіб усунення

Можливо, для параметра Режим очікування встановлено значення Увімкн.

З'являється повідомлення "Не підтримується".

Змініть сигнал зображення з комп'ютера на тільки зовнішній вихід. Подивіться документацію до комп'ютера або зверніться до виробника комп'ютера.

Натисніть кнопку [t], щоб увімкнути живлення. Якщо не потрібно використовувати Режим очікування, змініть параметр на Вимкн. s Додаткові - Операція - Режим очікування стор.74

Перевірте Засіб усунення

Чи правильно встановлено формат сигналу зображення? (Тільки під час проеціювання зображень з джерела

відеосигналу)

Чи розподільча здатність сигналу зображення й частота оновлення відповідають вибраному режимові?

(Тільки під час проеціювання зображень з комп'ютера)

Змініть параметри відповідно до сигналу з підключеного обладнання. s Сигнал - Відеосигнал стор.71

Зверніться до документації комп'ютера, щоб дізнатися, як змінити розподільчу здатність сигналу зображення й частоту оновлення з комп'ютера.

s "ПідтримуваніДисплеї монітора" стор.139

З'являється повідомлення "Немає сигналу".

Перевірте Засіб усунення

Чи правильно під'єднано кабелі? Перевірте правильність підключення кабелів, необхідних для проекції.

s "Підготовка до проеціювання" стор.33

Вирішення Проблем

Перевірте Засіб усунення

Можливо, роздільна здатність вибрана неправильно. Змініть зображення, натискаючи кнопку [Source Search] на пульті дистанційного керування чи панелі

керування. s "Автоматичне виявлення вхідного сигналу і зміна зображення, що проеціюється (Пошук джерела)"

стор.34

Чи ввімкнено живлення комп'ютера або джерела відеосигналу? Ввімкніть живлення обладнання.

Чи сигнали зображення передаються на проектор? (Тільки під час проеціювання зображень з ноутбука чи

комп'ютера з вбудованим РК-екраном)

Якщо сигнали зображення передаються лише на РК-монітор комп'ютера чи додатковий монітор, потрібно призначити для виводу зображення зовнішній пристрій і власний монітор комп'ютера. В деяких моделях комп'ютерів при зовнішньому виведенні сигналів зображення вони більше не з'являються на РК-моніторі або додатковому моніторі.

Якщо підключити обладнання, коли проектор або комп'ютер уже ввімкнено у мережу, функціональна кнопка Fn, яка переводить сигнал зображення з комп'ютера на зовнішній вихід, може не працювати. Вимкніть живлення комп'ютера й проектора, а потім знову ввімкніть.

s "Підготовка до проеціювання" стор.33 s Документація комп’ютера

Зображення нечіткі, поза фокусом або спотворені

Перевірте Засіб усунення

Чи правильно виконано корекцію трапеції? Настройте проектованого зображення.

s "Г/В трап.спотв." стор.36, "Quick Corner" стор.37

Чи правильно відрегульовано фокус? Відрегулюйте фокус за допомогою фокусувального кільця.

s "Коригування фокусу" стор.39

Чи правильна відстань від проектора до екрана? Чи не перебуває проектор поза діапазоном рекомендованої відстані для проекції?

Встановіть проектор на рекомендованій відстані від екрана.

"Розмір Екрана і Відстань Проекції" стор.136

Чи не є значення корекції трапецоїдного спотворення великим?

Чи не накопичився на об'єктиві конденсат? Якщо температура навколишнього середовища різко зміниться (наприклад, коли проектор перенести з

Зменшіть кут проеціювання, щоб понизити значення корекції трапецоїдного спотворення. s "Регулювання положення зображення" стор.39

холодного в тепле середовище), то на поверхні об'єктива може з'явитися конденсат, через який зображення здаватиметься розмитим. Зачекайте годину і тільки потім користуйтеся проектором. Якщо на об'єктиві з'явився конденсат, вимкніть проектор і зачекайте, поки краплі зникнуть зі скла.

Вирішення Проблем

На зображенні з'являються перешкоди чи спотворення

Перевірте Засіб усунення

Чи правильно встановлено формат сигналу зображення? (Тільки під час проеціювання зображень з джерела

відеосигналу).

Чи правильно під'єднано кабелі? Перевірте правильність підключення кабелів, необхідних для проекції.

Чи використовується подовжувач? Якщо використовується подовжувач, на сигнал можуть впливати електричні перешкоди. За допомогою

Змініть параметри відповідно до сигналу з підключеного обладнання.

s Сигнал - Відеосигнал стор.71

s "Підключення обладнання" стор.23

кабелів, що входять у комплект постачання проектора, перевірте, чи не створюють проблем кабелі, які ви використовуєте.

Чи правильно вибрано роздільну здатність? (Тільки під час проеціювання зображень з комп'ютера)

Можливо, значення параметрів встановлені неправильно.

(Тільки під час проеціювання зображень з комп'ютера)

Синхрон.g і Трасування

Налаштуйте комп'ютер таким чином, щоб вихідний сигнал був сумісний із проектором.

s "ПідтримуваніДисплеї монітора" стор.139 s Документація комп’ютера

Натисніть кнопку [Auto] на пульті дистанційного керування або кнопку [Enter] на панелі керування, щоб виконати автоматичне налаштування. Якщо після автоматичного налаштування зображення все ще не набуде потрібного вигляду, можна також відкоригувати настройки за допомогою меню "Конфігурація".

s Сигнал - Трасування, Синхрон. стор.71

Зображення обрізане (велике) чи мале, або співвідношення сторін невідповідне

Перевірте Засіб усунення

Чи проектується широкоекранне комп'ютерне зображення? (Тільки під час проеціювання зображень з комп'ютера)

Чи збільшується зображення за допомогою функції E-Zoom? Натисніть кнопку [Esc] на пульті дистанційного керування для скасування функції E-Zoom.

Можливо, неправильно налаштоване положення зображення. Натисніть кнопку [Auto] на пульті дистанційного керування чи кнопку [Enter] на панелі керування, щоб

Змініть параметри відповідно до сигналу з підключеного обладнання.

s Сигнал - Розділ. здатність стор.71

s "Збільшення частини зображення (E-Zoom)" стор.52

виконати автоматичне налаштування комп'ютерного зображення, яке проеціюється на екран. Якщо після автоматичного налаштування зображення все ще не набуде потрібного вигляду, можна також відкоригувати настройки за допомогою меню "Конфігурація".

Крім сигналів зображення з комп'ютера, за допомогою меню "Конфігурація" під час проеціювання можна налаштувати й інші сигнали.

s Сигнал - Позиція стор.71

Вирішення Проблем

Перевірте Засіб усунення

Чи налаштовано комп'ютер на використання двох дисплеїв? (Тільки під час проеціювання зображень з комп'ютера)

100

Якщо на вкладці Параметри екрана Панель керування комп'ютера активовано режим "Два дисплеї", то проеціюватиметься лише половина зображення з екрана комп'ютера. Щоб відобразити все зображення на екрані комп'ютера, вимкніть параметр «Два дисплеї».

s Документація на відеодрайвер комп'ютера

Чи правильно вибрано роздільну здатність? (Тільки під час проеціювання зображень з комп'ютера)

Налаштуйте комп'ютер таким чином, щоб вихідний сигнал був сумісний із проектором. s "ПідтримуваніДисплеї монітора" стор.139

Документація комп’ютера

Неправильно відтворено кольори зображення

Перевірте Засіб усунення

Чи відповідають параметри вхідного сигналу сигналам з підключеного пристрою?

Чи правильно налаштовано яскравість зображення? Налаштуйте параметр Яскравість у меню "Конфігурація".

Чи правильно під'єднано кабелі? Перевірте правильність підключення кабелів, необхідних для проекції.

Чи правильно настроєно

Можливо, неправильно налаштовано колір. Налаштуйте параметр Регулюван. кольору у меню "Конфігурація".

Контрастg? Налаштуйте параметр Контраст у меню "Конфігурація".

Змініть наступні параметри відповідно до сигналу з підключеного обладнання.

• Зображення надходять від пристрою, підключеного до порту Computer1 або Computer2.

s Сигнал - Вхідний сигнал стор.71

• Коли зображення подається з пристрою, підключеного до порту S-Video або Video.

s Сигнал - Відеосигнал стор.71

s Зображення - Яскравість стор.69

s "Підключення обладнання" стор.23

s Зображення - Контраст стор.69

s Зображення - Регулюван. кольору стор.69

Чи правильно встановлено значення насичення кольору та відтінку?

(Тільки під час проеціювання зображень з джерела відеосигналу)

Відрегулюйте параметри Насичення кольору і Відтінок у меню "Конфігурація". s Зображення - Насичення кольору, Відтінок стор.69

Epson EB-D6250 User's Guide [uk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Умовні Позначки, що Використовуються в Цьому Посібнику

Зміст

Вступ

Функції Проектора

Практичність і надійність

Функції проектора

Проектування двох зображень одночасно (Split Screen)

Проекція зображень з екрана комп'ютера через мережу

Просте підключення до комп'ютера за допомогою функції Quick Wireless
