Epson EB-D6250 User's Guide [po]

Przewodnik użytkownika

Oznaczenia Użyte w Tym Podręczniku

• Znaki ostrzegawcze

W dokumentacji i na projektorze zastosowane zostały symbole graficzne wskazujące bezpieczne użytkowanie urządzenia. Należy zapoznać się z tymi symbolami ostrzegawczymi i przestrzegać instrukcji w celu uniknięcia uszkodzenia ciała lub mienia.

Ostrzeżenie

Przestroga

• Znaki informacyjne

Uwaga

s Oznacza stronę, na której można znaleźć dokładne informacje na dany temat.

[Nazwa] Oznacza nazwę przycisku na pilocie lub panelu sterowania.

"Menu Name (Nazwa menu)" Oznacza elementy menu Konfiguracja.

Ten symbol oznacza informacje, których zignorowanie może być przyczyną obrażeń ciała lub nawet śmierci w wyniku niewłaściwej obsługi projektora.

Ten symbol oznacza informacje, których zignorowanie może być przyczyną obrażeń ciała lub zniszczenia mienia w wyniku niewłaściwej obsługi projektora.

Oznacza czynności, które mogą spowodować obrażenia ciała lub uszkodzenie sprzętu, jeśli nie zostaną zachowane odpowiednie środki ostrożności.

Oznacza dodatkowe informacje i uwagi, które pomagają zgłębić dany temat.

Oznacza, że wyjaśnienie podkreślonego słowa lub słów przed tym symbolem znajduje się w słowniku. Patrz rozdział "Słownik" w części "Dodatek".

s "Słownik" str.142

Przykład: przycisk [Esc]

Przykład: Wybierz Jasność z menu Obraz. Obraz - Jasność

Spis treści

Oznaczenia Użyte w Tym Podręczniku .............. 2

Wprowadzenie

Cechy Projektora ........................................... 8

Użyteczność i niezawodność .......................................8

Funkcje projekcji ...............................................8

Możliwość jednoczesnej projekcji dwóch obrazów (Split Screen) ............8

Podłączanie do sieci i projekcja obrazów z ekranu komputera..............8

Łatwe połączenie z komputerem dzięki programowi Quick Wireless..........8

Funkcje Bezpieczeństwa ..........................................9

Nazwy Części i funkcje ..................................... 10

Przód/Góra ..................................................10

Tył........................................................11

Spód......................................................13

Panel sterowania ..............................................14

Pilot ......................................................15

Wymiana baterii w pilocie ......................................17

Zasięg działania pilota........................................ 18

Przygotowanie projektora

Instalacja projektora ....................................... 20

Metody Instalacji ..............................................20

Instalacja .................................................21

Rozmiar ekranu i przybliżona odległość projekcji........................21

Montaż i demontaż pokrywy przewodów .............................29

Montaż .................................................. 29

Demontaż ................................................ 30

Podstawowe funkcje

Projekcja Obrazów ......................................... 32

Od montażu do projekcji ........................................32

Automatyczne wykrywanie odbieranego sygnału i zmiana wyświetlanego obrazu

(Wyszukaj źródło).............................................33

Przełączanie źródła wyświetlanego obrazu za pomocą pilota................ 34

Dostosowywanie wyświetlanych obrazów ................... 35

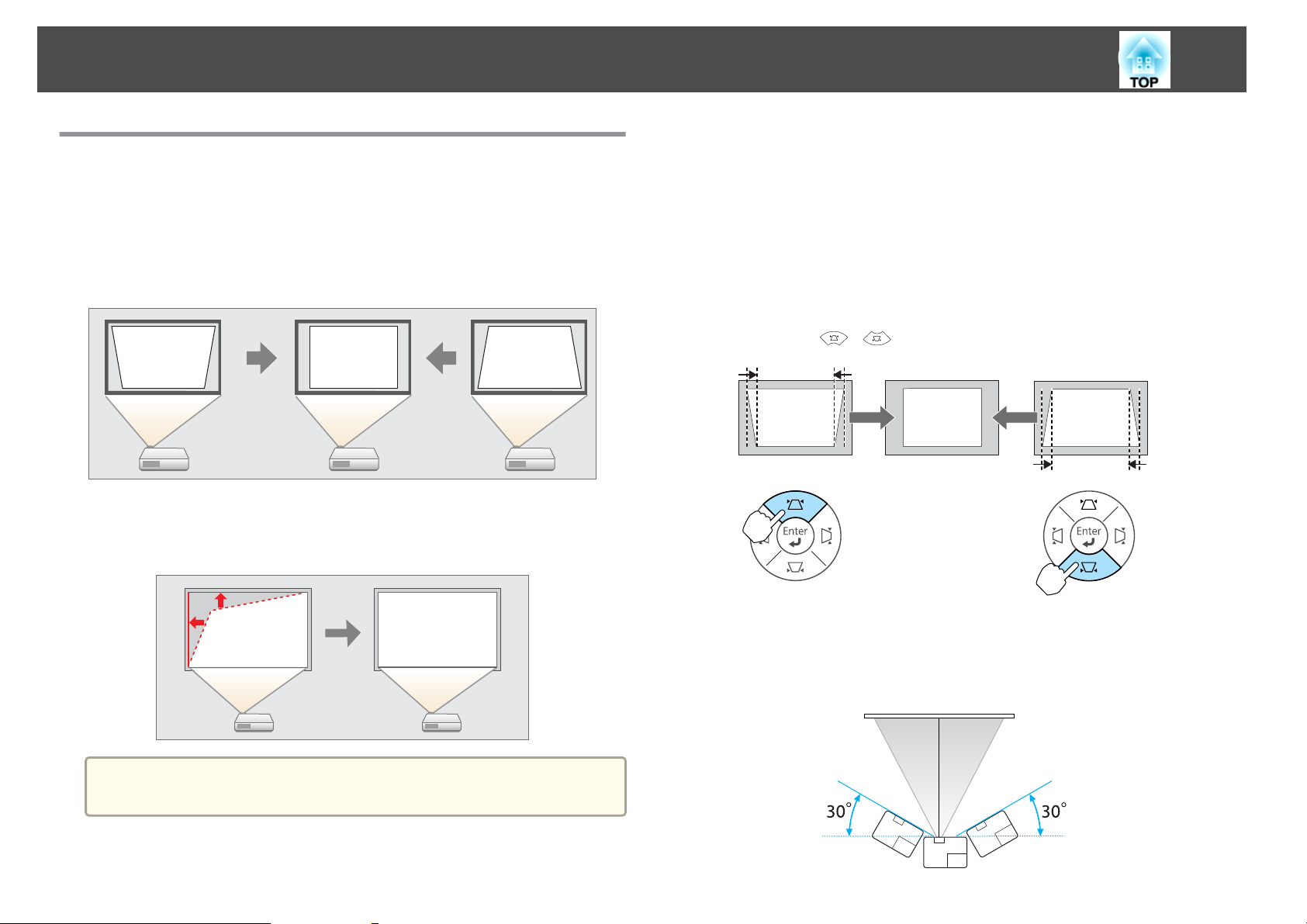

Korekta zniekształconej geometrii obrazu .............................35

Geometria pozioma/pionowa................................... 35

Quick Corner...............................................36

Regulacja rozmiaru obrazu.......................................38

Ustawianie pozycji obrazu .......................................38

Korygowanie ostrości ...........................................38

Regulacja głośności ............................................ 39

Wybór jakości projekcji (Wybór Tryb koloru) ...........................39

Ustawianie Automat. przesłona....................................40

Zmiana współczynnika kształtu obrazu............................... 41

Metody zmieniania.......................................... 41

Zmiana trybu kształtu obrazu (tylko EB-D6155W)......................41

Zmiana trybu kształtu obrazu (tylko EB-D6250/EB-D6150)................42

Przydatne Funkcje

Podłączanie sprzętu ....................................... 22

Podłączanie komputera......................................... 22

Podłączanie źródeł obrazu....................................... 23

Podłączanie urządzeń USB....................................... 26

Podłączanie urządzeń zewnętrznych ................................ 27

Podłączanie przewodu sieci LAN................................... 28

Instalacja modułu bezprzewodowej sieci LAN..........................29

Funkcje projekcji .......................................... 45

Możliwość jednoczesnej projekcji dwóch obrazów (Split Screen).............45

Projekcja Split Screen — źródła sygnału ............................45

Wyświetlanie na rozdzielonym ekranie (Split Screen)...................45

Zmiana wyświetlanego obrazu..................................46

Przełączanie ekranów lewego i prawego ............................46

Zmiana rozmiaru obrazów na ekranach lewym i prawym.................47

Spis treści

Zmiana źródła dźwięku.......................................48

Kończenie projekcji Split Screen .................................48

Ograniczenia dotyczące projekcji w trybie Split Screen..................49

Tymczasowe ukrycie dźwięku i obrazu (Wycisz A/V)......................49

Zatrzymanie obrazu (Zamrożenie) ..................................49

Funkcja wskaźnika (Wskaźnik).....................................50

Zwiększanie części obrazu (E-Zoom) .................................51

Używanie pilota do sterowania wskaźnikiem myszy (Mysz bezprze.)...........52

Ustawianie identyfikatora za pomocą pilota...........................53

Ustawianie Identyfikatora Projektora..............................54

Ustawianie Identyfikatora pilota .................................55

Korygowanie kolorów na wielu projektorach ...........................55

Opis procedury Korekcji.......................................56

Korekcja..................................................56

Zapisywanie Logo Użytkownika ....................................57

Funkcje Bezpieczeństwa ................................... 59

Zarządzanie użytkownikami (Ochrona hasłem) .........................59

Wersje funkcji Ochrona hasłem.................................. 59

Włączanie funkcji Ochrona hasłem ................................59

Wprowadzanie hasła......................................... 60

Ograniczenie Działania (Blokada działania) ............................61

Blokada zabezpieczająca przed kradzieżą.............................62

Instalowanie kabla zabezpieczającego.............................62

Menu Konfiguracja

Korzystanie z menu Konfiguracja ........................... 64

Lista Funkcji ............................................... 65

Tabela menu konfiguracji ........................................65

Menu Obraz .................................................67

Menu Sygnał .................................................69

Menu Ustawienia ..............................................71

Menu Zaawansow. .............................................72

Menu Sieć .................................................. 74

Uwagi na temat obsługi menu Sieć............................... 74

Działanie klawiatury programowej ................................75

Menu Podstawowy .......................................... 76

Menu Bezp. sieć ............................................77

Menu Zabezpiecz. ...........................................78

Menu Sieć kablowa .......................................... 80

Menu Poczta...............................................81

Menu Inne ................................................82

Menu Zerowanie ............................................ 83

Menu Informacje (Bez możliwości zmian).............................84

Menu Zerowanie .............................................. 85

Rozwiązywanie problemów

Korzystanie z Pomocy ...................................... 87

Rozwiązywanie Problemów . . . . . ............................ 88

Odczytywanie Stanu Wskaźników..................................88

Gdy stan wskaźników nie zasugerował rozwiązania......................93

Problemy związane z obrazem ....................................94

Brak obrazu ...............................................94

Obrazy ruchome nie są wyświetlane (tylko część obrazu ruchomego jest czarna)

........................................................ 95

Projekcja zatrzymuje się samoczynnie.............................95

Pojawia się komunikat Nieobsługiwane. ............................95

Pojawia się komunikat „Brak sygnału.”..............................95

Obraz jest rozmyty, nieostry lub zniekształcony .......................96

Na obrazie pojawiają się zakłócenia lub zniekształcenia ..................96

Obraz jest obcięty (duży) lub jest mały lub ma nieprawidłowy współczynnik

kształtu ..................................................97

Kolory obrazu są nieprawidłowe.................................98

Obraz jest zbyt ciemny ........................................98

Problemy podczas rozpoczynania projekcji ............................ 99

Projektor nie włącza się .......................................99

Inne problemy...............................................100

Brak dźwięku lub dźwięk jest bardzo słaby ..........................100

Pilot nie działa .............................................100

Nic nie jest wyświetlane na monitorze zewnętrznym . . . . . . . . . . . . . . . . . . . 101

Spis treści

Chcę zmienić język komunikatów i menu .......................... 101

Nie są odbierane wiadomości, nawet gdy w projektorze wystąpił błąd . . . . . . . 101

Informacje o opcji Event ID ................................ 102

Konserwacja

Czyszczenie .............................................. 104

Czyszczenie Powierzchni Projektora ................................ 104

Czyszczenie osłony obiektywu ....................................104

Czyszczenie filtra powietrza ......................................104

Czyszczenie filtru powietrza................................... 104

Wymiana Materiałów Eksploatacyjnych .................... 107

Wymiana lampy ..............................................107

Okres eksploatacji lampy..................................... 107

Opis wymiany lampy ........................................ 107

Zerowanie czasu pracy lampy.................................. 110

Wymiana filtra powietrza....................................... 110

Okres eksploatacji filtra powietrza ............................... 110

Opis wymiany filtra powietrza .................................. 111

Monitorowanie i sterowanie ............................... 120

Informacje o EasyMP Monitor.................................... 120

Zmiana ustawień przy użyciu przeglądarki WWW (Kontrola sieci)............ 120

Konfiguracja Projektora...................................... 121

Wyświetlanie ekranu Kontrola sieci ...............................121

Wyświetlanie ekranu Web Remote ............................... 121

Wykorzystanie Funkcji Funkcja Powiadom.o poczta do zgłaszania problemów . . . 123

Powiadomienie e-mail o błędzie odczytu.......................... 123

Zarządzanie przy użyciu funkcji SNMP ...............................124

Polecenia ESC/VP21 ........................................... 124

Lista poleceń..............................................124

Wygląd przewodów .........................................125

Informacje o PJLink ........................................... 125

Informacje o Crestron RoomView

Obsługa projektora z poziomu komputera ..........................127

.................................126

Opcjonalne Akcesoria i Materiały Eksploatacyjne ........... 131

Akcesoria Opcjonalne ..........................................131

Materiały Eksploatacyjne....................................... 131

Rozmiar Ekranu i Projekcji ................................. 132

Odległość projekcyjna (dla EB-D6155W)............................. 132

Odległość projekcyjna (dla EB-D6250/EB-D6150)....................... 133

Dodatek

Pokaz slajdów ............................................ 114

Projekcja bez komputera (Pokaz slajdów) ............................ 114

Specyfikacje plików, które można wyświetlić przy użyciu funkcji Pokaz slajdów

........................................................114

Przykładowe Pokaz slajdów ....................................114

Metody obsługi funkcji Pokaz slajdów .............................115

Wyświetlanie wybranego obrazu................................ 116

Projekcja w odpowiedniej kolejności wszystkich plików obrazów znajdujących się

w danym folderze (Pokaz slajdów) ............................... 117

Ustawienia wyświetlania plików obrazów i ustawienia działania funkcji Pokaz

slajdów ................................................. 118

Obsługiwanemonitory .................................... 135

Obsługiwane Rozdzielczości ..................................... 135

Sygnały komputerowe (analogowy sygnał RGB)...................... 135

Komponent Video .......................................... 135

Kompozytowy sygnał wideo ................................... 135

Sygnały wejściowe z gniazda HDMI .............................. 136

Dane Techniczne ......................................... 137

Ogólna Charakterystyka Urządzenia ................................ 137

Wygląd .................................................. 140

Słownik .................................................. 142

Informacje Ogólne ........................................ 144

Spis treści

Informacje dotyczące oznaczeń ................................... 144

Uwaga ogólna: .............................................. 144

Skorowidz ............................................... 162

Wprowadzenie

W tym rozdziale znajdują się informacje o częściach i cechach projektora.

Cechy Projektora

Użyteczność i niezawodność

• Klapka otworu wylotowego wentylatora zapobiega dostawaniu się kurzu do wnętrza urządzenia.

• Większy filtr zwiększa odporność projektora na kurz.

• Wbudowana funkcja powiadamiania o konieczności wyczyszczenia

filtru.

• Aby włączyć lub wyłączyć projektor, wystarczy go podłączyć do zasilania lub odłączyć.

Funkcje projekcji

Możliwość jednoczesnej projekcji dwóch obrazów (Split Screen)

Projektor umożliwia jednoczesną projekcję obrazu z dwóch różnych źródeł. Takie rozwiązanie zwiększa liczbę możliwych zastosowań, umożliwiając na przykład jednoczesne prowadzenie konferencji wideo i wyświetlanie materiałów prezentacji.

s "Możliwość jednoczesnej projekcji dwóch obrazów (Split Screen)" str.45

Podłączanie do sieci i projekcja obrazów z ekranu komputera

Projektor można podłączyć do komputera w sieci, a następnie wyświetlać ekran komputera za pomocą dostarczonego oprogramowania EasyMP Network Projection.

sInstrukcja obsługi oprogramowania EasyMP

Network Projection

Łatwe połączenie z komputerem dzięki programowi Quick Wireless

Wystarczy podłączyć opcjonalny klucz Quick Wireless Connection USB Key do komputera, aby bezprzewodowo połączyć projektor z komputerem i wyświetlać obrazy z komputera. (tylko komputery z systemem Windows)

Cechy Projektora

Funkcje Bezpieczeństwa

• Zabezpiecz hasłem, aby ograniczać dostęp i zarządzać użytkownikami

"Zarządzanie użytkownikami (Ochrona hasłem)" str.59

• Blokada sterowania ogranicza działanie przycisków na panelu sterowania

"Ograniczenie Działania (Blokada działania)" str.61

• Wyposażony w szereg elementów zabezpieczających przed kradzieżą

"Blokada zabezpieczająca przed kradzieżą" str.62

Nazwy Części i funkcje

Przód/Góra

Nazwa Funkcja

Wskaźniki

Odbiornik zdalny

Pokrywa pokrętła

powiększenia i ostrości

Dźwignia regulacji

nóżki

Przednia regulowania

nóżka

Osłona obiektywu

Głośnik

Otwór wlotu

powietrza (filtr powietrza)

Pokazuje stan projektora. s "Odczytywanie Stanu Wskaźników" str.88

Odbiera sygnały z pilota.

Pokrywę tę należy otwierać tylko w przypadku regulacji przy użyciu pokrętła powiększenia lub pokrętła ostrości. W pozostałych przypadkach pokrywa powinna być zamknięta, aby kurz nie dostawał się do wnętrza projektora.

Naciśnij dźwignię nóżki, aby wyciągnąć i wsunąć przednią nóżkę.

s "Ustawianie pozycji obrazu" str.38

Przygotowując powierzchnię, np. biurko, wyciągnij nóżkę, aby wyregulować pozycję obrazu.

s "Ustawianie pozycji obrazu" str.38

Chroni obiektyw projektora.

Emituje dźwięk.

Powietrze jest przezeń wciągane, aby chłodzić projektor od środka.

s "Czyszczenie filtra powietrza" str.104

Nazwa Funkcja

Otwór wylotowy

wentylatora (Klapka otworu wylotowego wentylatora)

Otwór wylotowy wentylatora służy do wewnętrznego chłodzenia projektora.

Przestroga

Podczas prezentacji nie przykładaj twarzy czy rąk do otworów wylotowych oraz nie kładź przedmio‐ tów, które mogłyby zostać zdeformowane lub usz‐ kodzone przez ciepło odprowadzane przez otwór wylotowy wentylatora.

Wskaźnik

bezprzewodowej sieci LAN

Pokrętło

powiększenia

Pokrętło ostrzenia

Pokrywa przewodów

Panel sterowania

Wyświetla stan dostępu opcjonalnej Karty sieciowej bezprzewodowej.

Regulacja rozmiaru obrazu. s "Regulacja rozmiaru obrazu" str.38

Regulacja ostrości obrazu. s "Korygowanie ostrości" str.38

Pokrywa zasłaniająca tylny panel kabli interfejsu. s "Montaż i demontaż pokrywy przewodów" str.29

Służy do obsługi projektora. s "Panel sterowania" str.14

Nazwy Części i funkcje

Pokrywa lampy

Nazwa Funkcja

Otwórz, aby wymienić lampę projektora. s "Wymiana lampy" str.107

Tył

Nazwa Funkcja

Obszar instalacji

modułu bezprzewodowej sieci LAN

W tym miejscu jest instalowany opcjonalny moduł bezprzewodowej sieci LAN. Przed przystąpieniem do instalacji modułu należy wyjąć blokadę.

s "Instalacja modułu bezprzewodowej sieci LAN"

str.29

Otwory na śruby

mocujące pokrywę przewodów

Gniazdo RS-232C

Otwory na śruby służące do zamocowania pokrywy przewodów.

s "Montaż i demontaż pokrywy przewodów" str.29

Aby nadzorować projektor z komputera, połącz to gniazdo z komputerem za pomocą kabla RS-232C. To gniazdo służy do sterowania i nie powinno być używane w normalnych okolicznościach.

s "Polecenia ESC/VP21" str.124

Nazwy Części i funkcje

Nazwa Funkcja

Gniazdo Monitor Out

Gniazdo Audio Out

Gniazdo wejściowe

przewodu zasilającego

Uchwyt przewodów

Otwór

zabezpieczający

Punkt instalacji linki

zabezpieczającej

Gniazdo LAN

Gniazdo USB (TypeA)

Umożliwia wyprowadzenie analogowych wejściowych sygnałów RGB do gniazda Computer1 monitora zewnętrznego. Nie można wyprowadzić sygnałów wejściowych z innych gniazd lub z sygnałów wideo komponentowego.

Wyprowadza sygnał audio obecnie wyświetlanego obrazu na głośniki zewnętrzne.

Służy do podłączenia przewodu zasilającego do projektora.

s "Od montażu do projekcji" str.32

Tutaj należy włożyć dołączony do projektora zacisk do przewodów, aby zapobiec wypadnięciu przewodów HDMI i zasilania.

Więcej informacji dotyczących instalacji można znaleźć poniżej.

Przewodnik szybkiego startu

Otwór zabezpieczający jest zgodny z Microsaver Security System firmy Kensington.

s "Blokada zabezpieczająca przed kradzieżą" str.62

Dostępny na rynku przewód zabezpieczający przed kradzieżą można przewlec przez ten punkt instalacji, aby przymocować projektor do biurka lub kolumny.

s "Blokada zabezpieczająca przed kradzieżą" str.62

Służy do podłączenia urządzenia do sieci za pomocą kabla LAN.

• Podłącza pamięć USB lub aparat cyfrowy i wyświetla obrazy jako Pokaz slajdów. s "Projekcja bez komputera (Pokaz slajdów)"

str.114

• Umożliwia podłączenie opcjonalnej Kamera do dokumentów.

Nazwa Funkcja

Gniazdo USB (TypeB)

Gniazdo Computer2

Gniazdo Audio2

Gniazdo Computer1

Gniazdo Audio1

Gniazdo Audio-L/R

Gniazdo S-Video

Gniazdo Video

Gniazdo HDMI

Gniazdo Trigger out

Służy do połączenia projektora z komputerem za pomocą dostępnego w handlu kabla USB w celu korzystania z funkcji Mysz bezprze.

s "Używanie pilota do sterowania wskaźnikiem myszy (Mysz bezprze.)" str.52

Przeznaczone do odbioru analogowych sygnałów RGB z komputera i sygnałów komponentowych wideo z innych źródeł wideo.

Umożliwia podłączenie dźwięku ze sprzętu podłączonego do gniazda Computer2.

Przeznaczone do odbioru analogowych sygnałów RGB z komputera i sygnałów komponentowych wideo z innych źródeł wideo.

Umożliwia podłączenie dźwięku ze sprzętu podłączonego do gniazda Computer1.

Umożliwia podłączenie dźwięku ze sprzętu podłączonego do gniazda S-Video lub Video.

Dla sygnałów S-video ze źródeł wideo.

Dla całkowitego sygnału wizyjnego ze źródeł wideo.

Odbiera sygnały wideo z komputerów oraz urządzeń video zgodnych ze standardem HDMI. Ten projektor jest zgodny z sygnałami

Kiedy projektor jest włączony, z tego gniazda wysyłany jest sygnał prądu stałego o napięciu 12 V. Jeśli projektor jest wyłączony lub wystąpi problem z jego działaniem, z gniazda wysyłany jest sygnał o wartości 0 V. W ten sposób urządzenia zewnętrzne są informowane o tym, czy projektor jest włączony czy wyłączony.

Aby włączyć tę funkcję, zmień w menu Konfiguracja opcję Wyzwalacz uruchom. na Włączone.

Zaawansow. - Działanie str.72

HDCPg.

Nazwy Części i funkcje

Spód

Nazwa Funkcja

Przednia regulowana

nóżka

Przygotowując powierzchnię, np. biurko, wyciągnij nóżkę, aby wyregulować pozycję obrazu.

s "Ustawianie pozycji obrazu" str.38

Nazwa Funkcja

Punkty montażowe

wspornika sufitowego (W przypadku modelu ELPMB22: cztery punkty)

Punkty montażowe

wspornika sufitowego Punkty montażowe wspornika sufitowego (W przypadku modelu ELPMB23: trzy punkty)

Przytwierdź tutaj opcjonalne mocowanie, gdy zawieszasz projektor pod sufitem.

s "Instalacja projektora" str.20 s "Akcesoria Opcjonalne" str.131

Nazwy Części i funkcje

Panel sterowania

Nazwa Funkcja

Przycisk [t]

Przycisk [Source

Search]

Przyciski [w][v]

Włączanie i wyłączanie zasilania projektora. s "Od montażu do projekcji" str.32

Przełącza na obraz z gniazda wejściowego, do którego doprowadzane są sygnały wideo.

s "Automatyczne wykrywanie odbieranego sygnału i zmiana wyświetlanego obrazu (Wyszukaj źródło)"

str.33

• Umożliwiają korektę geometrii obrazu w pionie. s "Korekcja zniekształceń geometrii w pionie"

str.35

• Gdy wyświetlone jest Konfiguracja lub ekran Pomoc, przyciski te pozwalają wybrać pozycje menu i wartości ustawień.

s "Korzystanie z menu Konfiguracja" str.64 s "Korzystanie z Pomocy" str.87

Przyciski [<][>]

Przycisk [Help]

Przycisk [Esc]

Przycisk [Enter]

Przycisk [Menu]

Nazwa Funkcja

• Umożliwiają korektę geometrii obrazu w poziomie.

s "Korekcja zniekształceń geometrii w poziomie"

str.35

• Gdy wyświetlone jest Konfiguracja lub ekran Pomoc, przyciski te pozwalają wybrać pozycje menu i wartości ustawień.

s "Korzystanie z menu Konfiguracja" str.64 s "Korzystanie z Pomocy" str.87

Otwiera i zamyka ekran pomocy, który zawiera informacje w jaki sposób rozwiązywać ewentualne problemy.

s "Korzystanie z Pomocy" str.87

• Zatrzymuje bieżącą funkcję.

• Naciśnięcie przycisku w menu Konfiguracja spowoduje

przejście na poprzedni poziom menu. s "Korzystanie z menu Konfiguracja" str.64

• Gdy na ekranie wyświetlone jest menu Konfiguracja lub ekran pomocy, naciśnięcie tego przycisku spowoduje akceptację wybranego elementu i przejście na następny poziom.

• W przypadku naciśnięcia podczas wyświetlania analogowych sygnałów RGB z gniazda Computer1 lub Computer2, można automatycznie optymalizować funkcje Traking, Synchronizacja i Pozycja.

Otwiera i zamyka Konfiguracja. s "Korzystanie z menu Konfiguracja" str.64

Nazwy Części i funkcje

Pilot

Nazwa Funkcja

Przycisk [t]

Przycisk [Computer]

Przycisk [Video]

Przycisk [Split]

Przyciski numeryczne

Przycisk [A/V Mute]

Przycisk [Freeze]

Włączanie i wyłączanie zasilania projektora. s "Od montażu do projekcji" str.32

Każde naciśnięcie przycisku powoduje zmianę obrazu z gniazda Computer1 na gniazdo Computer2.

Każde naciśnięcie przycisku powoduje przejście do gniazd S-Video, Video i HDMI.

Naciśnij ten przycisk, aby podzielić ekran na dwie części i jednocześnie wyświetlać dwa obrazy.

s "Możliwość jednoczesnej projekcji dwóch obrazów (Split Screen)" str.45

• Przycisk ten służy do wprowadzania haseł i ustawiania ID pilota.

"Ustawianie Identyfikatora pilota" str.55

s s "Włączanie funkcji Ochrona hasłem" str.59

• Umożliwia wprowadzenie liczb do ustawień opcji Sieć w menu Konfiguracji.

Włącza i wyłącza dźwięk i video. s "Tymczasowe ukrycie dźwięku i obrazu (Wycisz

A/V)" str.49

Powoduje zatrzymanie lub wznowienie zatrzymanego obrazu.

s "Zatrzymanie obrazu (Zamrożenie)" str.49

Przycisk [Auto]

Przycisk [Aspect]

W przypadku naciśnięcia podczas wyświetlania analogowych sygnałów RGB z gniazda Computer1 lub Computer2, można automatycznie optymalizować funkcje Traking, Synchronizacja i Pozycja.

Każde naciśnięcie przycisku zmienia współczynnik kształtu obrazu.

s "Zmiana współczynnika kształtu obrazu" str.41

Nazwy Części i funkcje

Nazwa Funkcja

Przyciski [Page]

[Up] [Down]

Przyciski [E-Zoom]

[z][x]

Przycisk [Menu]

Przyciski [ ]

[

][ ][ ]

Zmienia strony w plikach takich jak PowerPoint w przypadku korzystania z następujących metod projekcji.

• W przypadku korzystania z funkcji Mysz bezprze. s "Używanie pilota do sterowania wskaźnikiem myszy (Mysz bezprze.)" str.52

• W przypadku podłączania do sieci

Podczas wyświetlania obrazów za pomocą funkcji Pokaz slajdów można użyć tych przycisków do przechodzenia do poprzedniego lub następnego ekranu.

Powiększanie lub zmniejszenie obrazu bez zmiany wielkości projekcji.

s "Zwiększanie części obrazu (E-Zoom)" str.51

Otwiera i zamyka Konfiguracja. s "Korzystanie z menu Konfiguracja" str.64

• Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te pozwalają wybrać pozycje menu i wartości ustawień. s "Korzystanie z menu Konfiguracja" str.64

• Podczas wyświetlania Pokaz slajdów, za pomocą tych przycisków można przejść do poprzedniego/ następnego obrazu, obracać obraz itp. s "Metody obsługi funkcji Pokaz slajdów" str.115

• Gdy włączona jest funkcja Mysz bezprze., przechylenie tego przycisku w danym kierunku przesunie wskaźnik w tym kierunku.

"Używanie pilota do sterowania wskaźnikiem

myszy (Mysz bezprze.)" str.52

Nazwa Funkcja

Przycisk [Enter]

Przycisk [Esc]

Przyciski [Volume]

[a][b]

Przycisk [Pointer]

Przycisk [Help]

Przycisk [Color Mode]

• Gdy na ekranie wyświetlone jest menu Konfiguracja lub ekran pomocy, naciśnięcie tego przycisku spowoduje akceptację wybranego elementu i przejście na następny poziom. s "Korzystanie z menu Konfiguracja" str.64

• Pełni funkcję lewego przycisku myszy, gdy uaktywniona jest funkcja Mysz bezprze. s "Używanie pilota do sterowania wskaźnikiem myszy (Mysz bezprze.)" str.52

• Zatrzymuje bieżącą funkcję.

• Naciśnięcie przycisku w menu Konfiguracja spowoduje

przejście na poprzedni poziom menu. s "Korzystanie z menu Konfiguracja" str.64

• Pełni funkcję lewego przycisku myszy, gdy uaktywniona jest funkcja Mysz bezprze. s "Używanie pilota do sterowania wskaźnikiem myszy (Mysz bezprze.)" str.52

[a] Obniża głośność. [b] Zwiększa głośność.

"Regulacja głośności" str.39

Wyświetla na ekranie wskaźnik. s "Funkcja wskaźnika (Wskaźnik)" str.50

Otwiera i zamyka ekran pomocy, który zawiera informacje w jaki sposób rozwiązywać ewentualne problemy.

s "Korzystanie z Pomocy" str.87

Każde naciśnięcie przycisku zmienia tryb koloru. s "Wybór jakości projekcji (Wybór Tryb koloru)"

str.39

Przycisk [Num]

Przytrzymaj ten przycisk i naciskając przyciski numeryczne, aby wprowadzać hasło i liczby.

s "Włączanie funkcji Ochrona hasłem" str.59

Nazwy Części i funkcje

Nazwa Funkcja

Przycisk [ID]

Przycisk [User]

Przycisk [USB]

Przycisk [LAN]

Przycisk [Source

Search]

Obszar wysyłania

podczerwieni pilota

Przytrzymaj ten przycisk i naciskając przyciski numeryczne ustaw identyfikator pilota.

s "Ustawianie Identyfikatora pilota" str.55

Przycisk pozwala na przypisanie często używanych pozycji dostępnych spośród pięciu dostępnych pozycji menu Konfiguracja. Naciśnięcie przycisku User spowoduje wyświetlenie ekranu wyboru lub regulacji wybranej pozycji menu, który umożliwia szybkie wprowadzanie i regulację ustawień.

s "Menu Ustawienia" str.71 Domyślne ustawienie to Wzorzec testowy.

Zmienia odbiór na następujący obraz. Obrazy z urządzenia podłączonego do gniazda USB

(TypeA)

Zmienia na obrazy wyświetlane przez EasyMP Network Projection. Przy wyświetlaniu za pomocą opcjonalnego urządzenia Quick Wireless Connection USB Key przycisk ten włącza ten obraz.

Przełącza na obraz z gniazda wejściowego, do którego doprowadzane są sygnały wideo.

s "Automatyczne wykrywanie odbieranego sygnału i zmiana wyświetlanego obrazu (Wyszukaj źródło)"

str.33

Wysyła sygnały zdalnego sterowania.

Wymiana baterii w pilocie

Jeśli pilot z opóźnieniem reaguje na polecenia lub przestał działać, może to oznaczać, że wyczerpały się baterie. Należy wymienić baterie. Przygotuj dwie manganowe lub alkaliczne baterie AA. Nie można używać baterii innych niż manganowe lub alkaliczne baterie AA.

Uwaga

Przed wymianą baterii koniecznie zapoznaj się z niniejszym podręcznikiem. s Instrukcje dotyczące bezpieczeństwa

Zdejmij pokrywę komory baterii.

Wciskając zapadkę pokrywy komory baterii, podnieś pokrywę do góry.

Wymień baterie na nowe.

Nazwy Części i funkcje

Przestroga

Sprawdź rozmieszczenie oznaczeń (+) i (-) wewnątrz komory baterii, aby poprawnie włożyć baterie.

Zasięg działania pilota

Załóż pokrywę komory baterii.

Wciśnij pokrywę komory baterii, aż wskoczy na miejsce.

Przygotowanie projektora

Niniejszy rozdział zawiera opis sposobu instalacji projektora i podłączania źródeł projekcji.

Instalacja projektora

Metody Instalacji

Projektor obsługuje następujące cztery metody projekcji. Instalację projektora należy przeprowadzić zgodnie z warunkami panującymi w miejscu instalacji.

• Wyświetlanie obrazów z przodu ekranu. (Projekcja Przód)

• Zawieszenie projektora pod sufi‐ tem i wyświetlanie obrazów z przodu ekranu. (Projekcja Przód/Sufit)

• Wyświetlanie obrazów z pół‐ przezroczystego ekranu. (Projek‐ cja Tył)

• Zawieszenie projektora pod sufi‐ tem i wyświetlanie obrazów z tyłu półprzezroczystego ekra‐ nu. (Projekcja Tył/Sufit)

Ostrzeżenie

• Należy użyć specjalnej metody instalacji przy zawieszaniu projektora pod sufitem (wspornik sufitowy). Nieprawidłowo zamontowany projektor może spaść i spowodować obrażenia ciała.

• Jeśli nałożysz klej na punkty montażowe wspornika sufitowego, aby zapobiec odkręcaniu się śrub, lub użyjesz smarów lub olejów na projektorze, obudowa projektora może popękać, przez co projektor może wypaść ze wspornika. Wypadnięcie projektora ze wspornika może spowodować poważne obrażenia ciała osób znajdujących się pod wspornikiem i uszkodzić projektor. Przy instalacji lub regulacji wspornika sufitowego nie należy używać kleju, aby zapobiec odkręcaniu się śrub ani nie należy stosować olejów czy smarów.

Uwaga

• Nie należy używać projektora w pozycji obróconej na bok. Może to spowodować usterki.

• Nie należy zakrywać otworu wlotu lub wylotu powietrza w projektorze. Ich zakrycie mogłoby spowodować wzrost temperatury wewnątrz urządzenia i w rezultacie pożar.

• Gdy zawieszasz projektor pod sufitem, wymagany jest wspornik

sufitowy, który jest wyposażeniem dodatkowym.

"Akcesoria Opcjonalne" str.131

• Możesz zmienić to ustawienie w poniższej kolejności, naciskając przycisk [A/V Mute] na pilocie i przytrzymując go przez około pięć sekund.

PrzódWPrzód/Sufit Ustaw Tył lub Tył/Sufit z menu Konfiguracja. s Zaawansow. - Projekcja str.72

Instalacja projektora

Instalacja

Projektor należy instalować tak, aby znajdował się w pozycji równoległej do ekranu.

W przypadku montażu projektora pod kątem w stosunku do ekranu wyświetlany obraz może mieć zniekształconą geometrię. Więcej informacji dotyczących poprawiania geometrii obrazu można znaleźć poniżej.

"Korekta zniekształconej geometrii obrazu" str.35

Projektor należy umieścić na równej powierzchni, aby nie był

przechylony na żadną stronę.

EB-D6155W

Rozmiar ekranu 16:10

EB-D6250/EB-D6150

Rozmiar ekranu 4:3

Rozmiar ekranu i przybliżona odległość projekcji

Rozmiar projekcji jest określany na podstawie odległości projektora od ekranu. Na poniższych ilustracjach przedstawiono sposób wyboru najlepszej pozycji w zależności od rozmiaru ekranu. Ilustracje przedstawiają przybliżoną najkrótszą odległość przy maksymalnym zbliżeniu. Więcej informacji dotyczących odległości projekcji można znaleźć poniżej.

"Rozmiar Ekranu i Projekcji" str.132

W trakcie poprawiania geometrii obrazu wyświetlany obraz może

zostać zmniejszony.

Podłączanie sprzętu

Nazwa portu, lokalizacja oraz układ złącza różnią się w zależności od podłączanego źródła.

Podłączanie komputera

Aby wyświetlać obrazy z komputera, podłącz komputer stosując jedną z poniższych metod.

Przy użyciu załączonego kabla komputerowego

Podłącz wyjście monitora komputera do gniazda Computer1 lub Computer2 projektora.

Przy użyciu kabla HDMI (dostępny w sprzedaży)

Podłącz gniazdo HDMI komputera do gniazda HDMI projektora.

Aby odtwarzać dźwięk z głośników projektora, należy podłączyć kabel audio (dostępny w sprzedaży).

Podłączanie sprzętu

Podłączanie źródeł obrazu

Aby wyświetlać obrazy z odtwarzaczy DVD, VHS lub innych, podłącz projektor stosując jedną z poniższych metod.

Przy użyciu kabla wideo (dostępny w sprzedaży)

Podłącz gniazdo wyjścia sygnału wideo źródła obrazu do gniazda Video projektora przy użyciu kabla wideo (dostępnego w sprzedaży).

Przy użyciu kabla S-video (dostępnego w sprzedaży)

Podłącz gniazdo wyjścia sygnału wideo źródła obrazu do gniazda S-Video projektora przy użyciu kabla wideo (dostępnego w sprzedaży).

Przy użyciu opcjonalnego kabla dla komponentowego sygnału wideo

s "Akcesoria Opcjonalne" str.131 Podłącz gniazdo wyjściowe sygnału komponentowego źródła obrazu do gniazda Computer1 lub Computer2 projektora.

Przy użyciu kabla HDMI (dostępny w sprzedaży)

Podłącz port HDMI na źródle obrazu do portu HDMI projektora przy użyciu kabla HDMI (dostępny w sprzedaży).

Podłączanie sprzętu

Uwaga

• Włączone źródło wejścia podczas podłączania go do projektora może spowodować nieprawidłowe działanie.

• Jeśli układ lub kształt wtyczki różnią się, nie należy jej wkładać na siłę. Urządzenie może być uszkodzone lub może działać nieprawidłowo.

Podłączanie sprzętu

• Aby odtwarzać dźwięk z głośników projektora, należy podłączyć kabel audio (dostępny w sprzedaży).

• Jeśli port źródła, które chcesz podłączyć jest nietypowo ukształtowane, aby podłączyć je do projektora należy użyć dołączonego do urządzenia kabla lub kabla opcjonalnego.

• Gdy używasz zakupionego kabla audio 2RCA(L/R)/stereo, sprawdź, czy jest oznaczony "Bez rezystancji".

Podłączanie sprzętu

Podłączanie urządzeń USB

Można podłączać takie urządzenia jak pamięć USB, opcjonalną Kamera do dokumentów, kompatybilne twarde dyski USB oraz aparaty cyfrowe.

Przy użyciu dołączonego kabla USB podłącz urządzenie USB do portu USB (TypeA) projektora.

Po podłączeniu urządzenia USB można wyświetlać pliki z obrazami zapisane w pamięci USB lub w aparacie cyfrowym, korzystając z funkcji Pokaz slajdów.

"Pokaz slajdów" str.114

Kiedy Kamera dokument. jest podłączona podczas projekcji obrazów z innego gniazda wejściowego, naciśnij przycisk [USB] na pilocie lub [Source Search] na panelu sterowania, aby przełączyć na obrazy z Kamera do dokumentów.

"Automatyczne wykrywanie odbieranego sygnału i zmiana wyświetlanego obrazu (Wyszukaj źródło)" str.33

Jeśli podczas wyświetlania obrazów zapisanych na urządzeniu USB zajdzie potrzeba podłączenia urządzenia audio do wyjścia projektora, należy je podłączyć do

gniazda Audio2.

Podłączanie sprzętu

Uwaga

• W przypadku użycia koncentratora USB połączenie może nie działać prawidłowo. Urządzenia takie, jak aparaty cyfrowe i urządzenia USB powinny być podłączane bezpośrednio do projektora.

• W przypadku podłączania i używania dysku twardego USB należy upewnić się, że podłączono zasilacz dostarczony z dyskiem twardym.

• Podłącz aparat cyfrowy do projektora za pomocą kabla USB dostarczonego z aparatem cyfrowym lub przeznaczonego do użycia z nim.

• Użyj kabla USB o długości nie przekraczającej 3 m. Jeśli kabel będzie dłuższy niż 3 m, Pokaz slajdów może nie działać prawidłowo.

Odłączanie urządzeń USB

Po zakończeniu wyświetlania odłącz urządzenia USB od projektora. W przypadku takich urządzeń, jak aparaty cyfrowe lub twarde dyski, należy urządzenie wyłączyć i odłączyć od projektora.

Podłączanie urządzeń zewnętrznych

Można wyświetlać obrazy i odtwarzać dźwięk, podłączając zewnętrzny monitor lub głośnik.

W przypadku wyświetlania obrazów na monitorze zewnętrznym

Podłącz monitor zewnętrzny do gniazda Monitor Out projektora za pomocą kabla dostarczonego z monitorem zewnętrznym.

W przypadku odtwarzania dźwięku na głośniku zewnętrznym

Podłącz głośnik zewnętrzny do gniazda Audio Out projektora za pomocą dostępnego w handlu kabla audio.

Podłączanie sprzętu

• W przypadku ustawienia opcji Tryb gotowości na Komunikacja wł., można wykonać następujące czynności, nawet jeśli projektor znajduje się w trybie

gotowości.

- Wyświetlanie obrazów na monitorze zewnętrznym s Zaawansow. - Tryb gotowości str.72

• Na monitorze zewnętrznym mogą być wyświetlane tylko analogowe sygnały RGB z gniazda Computer1. Nie można wyprowadzić sygnałów wejściowych z innych gniazd lub z sygnałów wideo komponentowego.

• Ustawienia funkcji takich jak Geometria obrazu, a także Konfiguracja lub ekrany pomocy nie są wyświetlane na zewnętrznym monitorze.

• Gdy wtyczka kabla audio zostanie włożona do gniazda Audio Out, dźwięk jest przełączany na głośniki zewnętrzne i nie jest już odtwarzany z wbudowanych

głośników projektora.

Podłączanie przewodu sieci LAN

Podłącz gniazdo LAN w koncentratorze sieciowym lub innym sprzęcie do gniazda LAN projektora za pomocą dostępnego w handlu kabla 100BASE-TX lub 10BASE-T LAN.

Aby zapobiec awariom, należy używać kabla sieciowego ekranowanego kategorii 5.

Podłączanie sprzętu

Instalacja modułu bezprzewodowej sieci LAN

Należy wykręcić śrubę mocującą, po czym zdjąć blokadę modułu bezprzewodowej sieci LAN.

Montaż i demontaż pokrywy przewodów

Zamontowanie pokrywy przewodów zapobiega splątaniu się przewodów (na ilustracji pokazany jest projektor podwieszony pod sufitem).

Karta sieciowa bezprzewodowa jest zainstalowany.

Montaż

Owiń kable dostępną w sprzedaży opaską.

Aby uniknąć utraty modułu bezprzewodowej sieci LAN, należy zamocować blokadę za pomocą śruby mocującej.

Umieść pokrywę przewodów z tyłu projektora.

Podłączanie sprzętu

Dokręć dwie śruby pokrywy przewodów.

Demontaż

Wykręć dwie śruby mocujące pokrywę przewodów i zdejmij pokrywę.
