Enerpac VLP 10 User Manual [en, de, es, fr, it]

1.0 IMPORTANT RECEIVING INSTRUCTIONS

Visually inspect all components for shipping damage. Shipping
damage is not covered by warranty. If shipping damage is found,
notify carrier at once. The carrier is responsible for all repair and
replacement costs resulting from damage in shipment.

SAFETY FIRST

2.0 SAFETY ISSUES

Read all instructions, warnings and cautions
carefully. Follow all safety precautions to avoid
personal injury or property damage during system

operation. Enerpac cannot be responsible for
damage or injury resulting from unsafe product use, lack of
maintenance or incorrect product and/or system operation.
Contact Enerpac when in doubt as to the safety precautions and
operations. If you have never been trained on high-pressure
hydraulic safety, consult your distribution or service center for a
free Enerpac Hydraulic safety course.

Failure to comply with the following cautions and warnings could
cause equipment damage and personal injury.

A CAUTION is used to indicate correct operating or maintenance
procedures and practices to prevent damage to, or destruction of
equipment or other property.

A WARNING indicates a potential danger that requires correct
procedures or practices to avoid personal injury.

A DANGER is only used when your action or lack of action may
cause serious injury or even death.

WARNING: Wear proper personal protective gear when
operating hydraulic equipment.

WARNING: Stay clear of loads supported by hydraulics.
A cylinder, when used as a load lifting device, should

never be used as a load holding device. After the load
has been raised or lowered, it must always be blocked
mechanically.

WARNING: USE ONLY RIGID PIECES TO HOLD

LOADS. Carefully select steel or wood blocks that

are capable of supporting the load. Never use a
hydraulic cylinder as a shim or spacer in any lifting or
pressing application.

DANGER: To avoid personal injury keep hands and
feet away from cylinder and workpiece during
operation.

WARNING: Do not exceed equipment ratings. Never
attempt to lift a load weighing more than the capacity

of the cylinder. Overloading causes equipment failure
and possible personal injury. The cylinders are designed for a
max. pressure of 700 bar [10,000 psi]. Do not connect a jack or
cylinder to a pump with a higher pressure rating.

Never set the relief valve to a higher pressure than the

maximum rated pressure of the pump. Higher settings

may result in equipment damage and/or personal injury.

WARNING: The system operating pressure must not

exceed the pressure rating of the lowest rated

component in the system. Install pressure gauges in the
system to monitor operating pressure. It is your window to what
is happening in the system.

CAUTION: Avoid damaging hydraulic hose. Avoid sharp

bends and kinks when routing hydraulic hoses. Using a

bent or kinked hose will cause severe back-pressure.
Sharp bends and kinks will internally damage the hose leading
to premature hose failure.

WARNING: Do not drop heavy objects on hose. A
sharp impact may cause internal damage to hose
wire strands. Applying pressure to a damaged hose

may cause it to rupture.

Instruction Sheet / Repair Sheet

VLP

10-ton Capacity

L2457 Rev. A 10/01

Index:

English: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Français: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6

Deutsch: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

Italiano: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-12

Español: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-15

Nederlands: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-18

Portuguese . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19-21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-25

Enerpac VLP can be set up quickly to perform maintenance and
forming operations. Each press is delivered with cylinder, hose,
pump, gauge, and couplers. Optional V-blocks (A136) are available for
easy positioning of round stock and other non-uniform materials.

®

2

IMPORTANT: Do not lift hydraulic equipment by the

hoses or swivel couplers. Use the carrying handle
or other means of safe transport.

CAUTION: Keep hydraulic equipment away from
flames and heat. Excessive heat will soften

packings and seals, resulting in fluid leaks. Heat
also weakens hose materials and packings. For optimum
performance do not expose equipment to temperatures of 65°C
[150°F] or higher. Protect hoses and cylinders from weld spatter.

DANGER: Do not handle pressurized hoses.

Escaping oil under pressure can penetrate the skin,

causing serious injury. If oil is injected under the
skin, see a doctor immediately.

WARNING: Only use hydraulic cylinders in a

coupled system. Never use a cylinder with

unconnected couplers. If the cylinder becomes
extremely overloaded, components can fail catastrophically
causing severe personal injury.

WARNING: BE SURE SETUP IS STABLE BEFORE

LIFTING LOAD. Cylinders should be placed on a

flat surface that can support the load. Where

applicable, use a cylinder base for added stability.
Do not weld or otherwise modify the cylinder to attach a base or
other support.

Avoid situations where loads are not directly

centered on the cylinder plunger. Off-center loads

produce considerable strain on cylinders and
plungers. In addition, the load may slip or fall, causing
potentially dangerous results.

Distribute the load evenly across the entire saddle

surface. Always use a saddle to protect the plunger.

IMPORTANT: Hydraulic equipment must only be
serviced by a qualified hydraulic technician. For
repair service, contact the Authorized ENERPAC

Service Center in your area. To protect your warranty, use only
ENERPAC oil.

WARNING: Immediately replace worn or damaged
parts by genuine ENERPAC parts. Standard grade
parts will break causing personal injury and
property damage. ENERPAC parts are designed to

fit properly and withstand high loads.

3.0 INSTALLATION/MOUNTING (SEE FIGURE 1)

3.1 Mounting the Bench Press

Mount the press using the four mounting holes located in the
bracket. See Figure 1 for mounting dimensions.

The bench press is suitable for use in vertical or horizontal
position.

3.2 Mounting the Cylinder

Place the cylinder in the mounting block and tighten.

3.3 Hydraulic Connections

1. Connect the hose from the pump to the cylinder.

2. Tighten all couplers and fittings.

NOTE: Use 1

1

⁄2 wraps of teflon on the NPTF threads, leaving
the first complete thread free of tape to ensure that pieces of
tape do not enter the hydraulic system, causing leakage or
damage.

4.0 OPERATION

For complete operating instructions refer to the instruction sheets
included with each pump and cylinder.

IMPORTANT: It is mandatory that the operator has
a full understanding of all instructions, safety
regulations, cautions and warnings before starting
to operate any of these high-force tool equipment.

4.1 Advancing and Retracting the Cylinder

1. On hand pump (P142) close the release valve and raise and
lower the pump handle to advance the cylinder to the desired
position.

4.2 Air Removal

Advance and retract the cylinder several times avoiding pressure
build-up. Air removal is complete when the cylinder motion is
smooth.

5.0 MAINTENANCE AND SERVICE

Regularly inspect all components to detect any problem requiring
maintenance and service.

1. Replace damaged parts immediately.

2. Do not exceed oil temperature above 60° C.

3. Keep all hydraulic components clean.

4. Periodically check the hydraulic system for loose connections
and leaks.

5. Change hydraulic oil in your system as recommended in the
pump instruction sheet.

6. Periodically check the press frame to make sure all bolts are
tight and frame parts are undamaged. Immediately replace
worn or damaged parts with genuine Enerpac parts. For
repair contact your nearest authorized Enerpac Service
Center.

Hydraulic equipment must only be serviced by a qualified
hydraulic technician. For repair contact your nearest
authorized Enerpac Service Center.

3

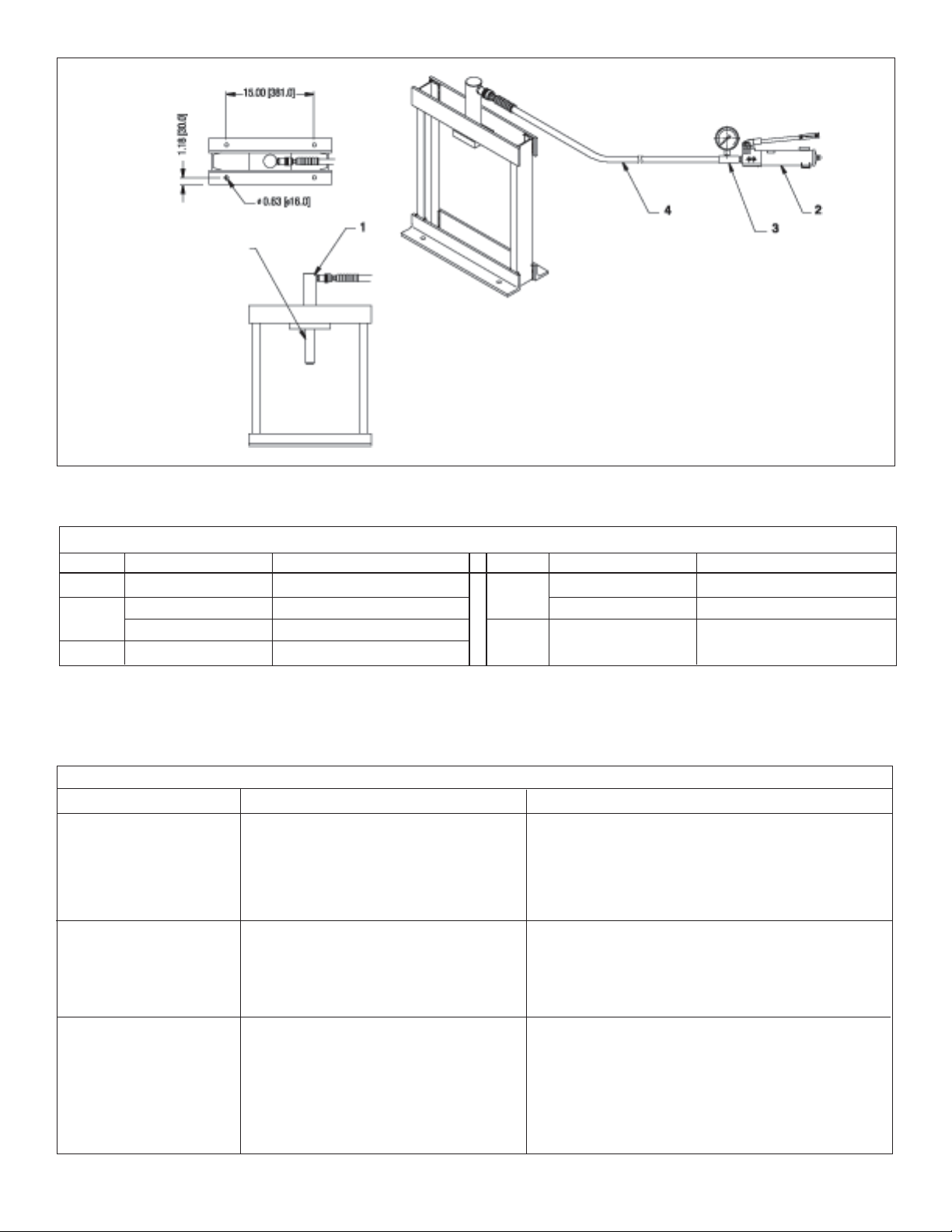

Figure 1, 10-ton VLP

Trouble-shooting Guide

Problem Possible Cause Solution

Cylinder does not advance,
advances slowly or in
spurts

Cylinder advances, but
does not hold pressure

Cylinder does not retract,
retracts part way or
retracts more slowly than
normal

1. Oil level in pump reservoir is low

2. Release valve is open

3. Loose hydraulic coupler

4. Air trapped in system

5. Cylinder plunger binding

1. Leaking oil connection

2. Leaking seals

3. Internal leakage in pump

1. Release valve closed

2. Pump reservoir over filled

3. Loose hydraulic coupler

4. Air trapped in system

5. Cylinder retraction spring broken or
other cylinder damage

6. Additional tooling on cylinder too heavy

1. Add oil to pump

2. Close pump release valve

3. Check that all couplers are fully tightened

4. Remove air according to Section 4.2 Air Removal

5. Check for damage to cylinder. Have cylinder
serviced by a qualified hydraulic technician

1. Check that all connections are tightened

2. Locate leak(s) and have equipment serviced by
a qualified hydraulic technician

3. Have pump serviced by a qualified hydraulic
technician

1. Open pump release valve

2. Drain oil level to full mark

3. Check that coupler(s) are fully tightened

4. Remove air according to §4.2 Air Removal

5. Have cylinder serviced by a qualified hydraulic
technician

6. Remove tooling, check cylinder for damage

6” Fully Extended Plunger

(4) holes

1RC106 Cylinder
2P142 Pump

PATG1102N Pump (European only)

3GA4 Gauge Adaptor
4 HC9206 Hose

HC7206 Hose (European only)

Repair Parts List for VLP106

Item

Part Number

Description Item

Part Number

Description

1.0 INSTRUCTIONS IMPORTANTES RELATIVES
À LA RÉCEPTION

Inspecter tous les composants pour vous assurer qu’ils n’ont subi
aucun dommage en cours d’expédition. Les dommages subis en
cours de transports ne sont pas couverts par la garantie. S’il sont
abîmés, aviser immédiatement le transporteur, qui est
responsable des frais de réparation et de remplacement résultant
de dommages en cours de transport.

LA SÉCURITÉ AVANT TOUT !

2.0 SÉCURITÉ

Lire attentivement toutes les instructions et mises en
garde et tous les avertissements. Suivre toutes les
précautions pour éviter d’encourir des blessures

personnelles ou de provoquer des dégâts matériels
durant le fonctionnement du système. Enerpac ne peut pas être
tenue responsable de dommages ou blessures résultant de
l’utilisation risquée du produit, d’un mauvais entretien ou d’une
application incorrecte du produit et du système. En cas de doute
sur les précautions ou les applications, contacter Enerpac. En
l’absence d’une formation aux mesures de sécurité à prendre en
présence de liquides sous haute pression, consulter un centre de
distribution ou de réparation Enerpac pour suivre un cours gratuit
sur ce thème.

Respecter les mises en garde et avertissements suivants sous
peine de provoquer des dégâts matériels et des blessures
personnelles.

Une mise en garde ATTENTION sert à indiquer des procédures
d’utilisation et de maintenance correctes qui visent à empêcher
l’endommagement voire la destruction du matériel ou d’autres
dégâts.

Un AVERTISSEMENT indique un danger potentiel qui exige la
prise de mesures particulières visant à écarter tout risque de
blessure.

La mention DANGER n’est utilisée que lorsqu’une action ou un
acte de négligence risque de causer des blessures graves, voire
mortelles.

AVERTISSEMENT : Porter un équipement de protection
personnelle adéquat pour utiliser un appareil
hydraulique.

AVERTISSEMENT : Rester à l’écart de charges
soutenues par un mécanisme hydraulique. Un vérin,

lorsqu’il est utilisé comme monte-charge, ne
doit jamais servir de support de charge. Après avoir
monté ou abaissé la charge, elle doit être bloquée par un moyen
mécanique.

AVERTISSEMENT : UTILISER SEULEMENT DES

PIÈCES RIGIDES POUR SOUTENIR LES CHARGES.

Sélectionner avec précaution des blocs d’acier ou de
bois capables de supporter la charge. Ne jamais utiliser un vérin
hydraulique comme cale ou intercalaire d’appui pour les
applications de levage ou de pressage.

DANGER : Pour écarter tout risque de blessure
personnelle, maintenir les mains et les pieds à
l’écart du vérin et de la pièce à usiner durant

l’utilisation.

AVERTISSEMENT : Ne pas dépasser les valeurs
nominales du matériel. Ne jamais essayer de soulever une

charge d’un poids supérieur à la capacité du vérin. Une
surcharge entraînera la panne du matériel et risque de provoquer
des blessures personnelles. Les vérins sont conçus pour une
pression maximale de 700 bar. Ne pas connecter de cric ou de
vérin à une pompe affichant une pression nominale supérieure.

Ne jamais régler la soupape de sûreté à une pression

supérieure à la pression nominale maximale de la

pompe sous peine de provoquer des dégâts matériels
et/ou des blessures personnelles.

AVERTISSEMENT : La pression de fonctionnement du

système ne doit pas dépasser la pression nominale du

composant du système affichant la plus petite valeur.
Installer des manomètres dans le système pour surveiller la
pression de fonctionnement. Ils permettent de vérifier ce qui se
passe dans le système.

ATTENTION : Éviter d’endommager les tuyaux

hydrauliques. Éviter de les plier et de les tordre en les

mettant en place. Un tuyau plié ou tordu entraînera un
fort retour de pression. Les plis et coudes prononcés
endommageront par ailleurs l’intérieur du tuyau, provoquant
son usure précoce.

4

®

Fiche d'Instructions / Fiche de Réparation

VLP

à Capacité de 10 tonnes

L2457 Rev. A 10/01

Les VLP d'Enerpac peuvent être réglées afin d'effectuer des
opérations de production légère, de maintenance et de formage.
Chaque presse est livrée avec un cylindre, un tuyau flexible, une
pompe, une jauge et des coupleurs. Des cales en V (A136)
optionnelles sont disponibles afin de faciliter le positionnement des
pièces rondes et autres matériaux non uniformes.

5

Ne pas faire tomber d’objets lourds sur le tuyau. Un

fort impact risque de causer des dégâts intérieurs
(torons métalliques). L’application d’ une pression sur

un tuyau endommagé risque d’entraîner sa rupture.

IMPORTANT : Ne pas soulever le matériel hydraulique
en saisissant ses tuyaux ou ses raccords articulés.
Utiliser la poignée de transport ou procéder d’une autre

manière sûre.

ATTENTION : Garder le matériel hydraulique à
l’écart de flammes et d’une source de chaleur. Une

forte température amollira les garnitures et les joints
et provoquera par conséquent des fuites. La chaleur affaiblit
également les matériaux et les garnitures du tuyau. Pour une
performance maximale, ne pas exposer le matériel à une
température supérieure ou égale à 65 °C [150 °F]. Protéger
tuyaux et vérins de projections de soudure.

DANGER : Ne pas manipuler les tuyaux sous pression.
L’huile sous pression qui risque de s’en échapper peut

pénétrer dans la peau et provoquer des blessures
graves. En cas d’injection d’huile sous la peau, contacter
immédiatement un médecin.

AVERTISSEMENT : Utiliser des vérins hydrauliques

uniquement dans un système couplé. Ne jamais utiliser

un vérin en présence de raccords déconnectés. La
surcharge du vérin peut avoir des effets désastreux sur ses
composants, qui peuvent causer des blessures graves.

AVERTISSMENT: S'assurer de la stabilité de l'ensemble

avant de lever une charge. Le vérin doit être placé sur

une surface plane capable de supporter la charge.

Lorsqu'applicable, utiliser une base de vérin pour
accroître la stabilité. Ne pas souder ou modifier le vérin de
quelque façon que ce soit pour y fixer une base ou un autre
dispositif de support.

Éviter les situations où les charges ne sont pas

directement centrées sur le piston du vérin. Les

charges décentrées imposent un effort considérable au
vérins et pistons. En outre, la charge risque de glisser ou de
tomber, ce qui crée un potentiel de danger.

Répartir la charge uniformément sur toute la surface

d'appui. Toujours utiliser un coussinet d'appui si des

accessoires non filetés sont utilisés.

IMPORTANT : Le matériel hydraulique doit uniquement

être réparé par un technicien hydraulique qualifié. Pour

toute réparation, contacter le centre de réparation
ENERPAC agréé le plus proche. Pour assurer la validité de la
garantie, n’utiliser que de l’huile ENERPAC.

AVERTISSEMENT : Remplacer immédiatement les

pièces usées ou endommagées par des pièces

ENERPAC authentiques. Les pièces de qualité standard
se casseront et provoqueront des blessures et des dégâts
matériels. Les pièces ENERPAC sont conçues pour s’ajuster
parfaitement et résister à de fortes charges.

3.0 INSTALLATION (Se reporter à la Figure 1)

AVERTISSEMENT : Installez les équipements de
sécurité adéquats (gardes et dispositifs de contrôle)
suivant ce qui est nécessaire pour votre application.

3.1 Montage de la presse

AVERTISSEMENT : Fixez bien la presse. Une position
instable de la presse peut l'amener à basculer et
provoquer ainsi de graves blessures corporelles ou

3.2 Montage du Cylindre

Placez le cylindre dans le bloc de montage et serrez.

3.3 Connexions hydrauliques

1. Connectez le tuyau flexible partant de la pompe au cylindre.

2. Serrez tous les coupleurs et les raccords.

NOTE: Faites 11/2 tours avec une bande de téflon autour des
filetages NPTF, en omettant le premier filet afin de s'assurer
que les pièces de téflon ne pénètrent pas dans le système
hydraulique où elles pourraient provoquer des fuites ou des
dommages.

4.0 FONCTIONNEMENT

Pour des instructions de service détaillées, reportez-vous aux
fiches d'instruction jointes à chaque pompe et chaque cylindre.

IMPORTANT : Il est essentiel que l'opérateur
comprenne parfaitement l'intégralité des

instructions, des réglementations de sécurité,
précautions d'usage et avertissements avant de faire
fonctionner ces outils produisant une force très importante.

4.1 Avance et Escamotage du Cylindre

1. Sur la pompe à main (P142), fermez la soupape de sûreté et

relevez puis abaissez la poignée de la pompe afin de faire
avancer le cylindre jusqu'à la position souhaitée.

4.2 Evacuation de l'Air

Faites avancer et escamotez le cylindre à plusieurs reprises afin
d'éviter tout développement de pression. L'air est entièrement
évacué lorsque le cylindre se déplace sans à-coups.

5.0 MAINTENANCE ET ENTRETIEN

Contrôlez régulièrement tous les éléments afin de repérer tout
problème requérant une opération de maintenance et de service.

1. Remplacez immédiatement les pièces endommagées.

2. Ne laissez pas la température de l'huile monter à plus de 60°C.

3. Maintenez tous les éléments hydrauliques en état de parfaite

propreté.

4. Contrôlez régulièrement le système hydraulique afin de

repérer les connexions desserrées et les fuites.

5. Remplacez l'huile hydraulique de votre système en suivant

les recommandations de la fiche d'instructions de la pompe.

6. Contrôlez régulièrement le bâti de la presse afin de vérifier

que tous les boulons sont bien serrés et que les pièces du
bâti ne sont pas endommagées. Remplacez immédiatement
les pièces usées ou endommagées avec des pièces d'origine
Enerpac. Pour faire réparer votre équipement, contactez
votre Centre de Service Enerpac agréé le plus proche.

L'équipement hydraulique ne doit être réparé que par un
technicien correctement qualifié. Pour faire réparer votre
équipement, contactez votre Centre de Service Enerpac
agréé le plus proche.

6

Figure 1, VLP à capacité de 10 tonnes

GUIDE DE DEPANNAGE

Problème Cause Possible Solution

Le cylindre n'avance pas,
avance lentement ou par
impulsions

Le cylindre avance mais ne
maintient pas la pression

Le cylindre ne s'escamote
pas, s'escamote à moitié ou
s'escamote plus lentement
que d'habitude

1. Le niveau d'huile dans le réservoir de la
pompe est faible

2. La soupape de sûreté est ouverte

3. Coupleur hydraulique desserré

4. Air prisonnier dans le système

5. Grippage du piston du cylindre

1. Fuite de la connexion d'huile

2. Fuite des joints d'étanchéité

3. Fuite interne dans la pompe

1. Soupape de sûreté fermée

2. Réservoir de la pompe excessivement rempli

3. Coupleur hydraulique desserré

4. Air prisonnier dans le système

5. Ressort de rappel du cylindre cassé ou
autre endommagement du cylindre

6. Outillage supplémentaire sur le cylindre trop
pesant

1. Ajoutez de l'huile dans la pompe

2. Fermez la soupape de sûreté de la pompe

3. Vérifiez que tous les coupleurs sont bien serrés

4. Evacuez l'air en suivant la procédure exposée au

§4.2 Evacuation de l'Air

5. Vérifiez que le cylindre n'est pas endommagé Faites
réparer le cylindre par un technicien qualifié

1. Vérifiez que toutes les connexions sont serrées

2. Localisez le(s) point(s) de fuite et faites réparer
l'équipement par Un technicien qualifié

3. Faites réparer la pompe par un technicien qualifié

1. Ouvrez la soupape de sûreté de la pompe

2. Vidangez l'huile jusqu'à ce que le niveau atteigne la
marque plein

3. Contrôlez que le(s) coupleur(s) est/sont bien serré(s)

4. Evacuez l'air en suivant la procédure exposée au §4.2
Evacuation de l'Air

5. Faites réparer le cylindre par un technicien qualifié

6. Retirez l'outillage, vérifiez que le cylindre n'est pas
endommagé

Piston de 6"

entièrement déployé

(4) trous

1RC106 Cylindre
2P142 Pompe

PATG1102N Pompe (Europeen seulement)

3GA4 Adaptateur de manomètre

4 HC9206 Tuyau flexible

HC7206 Tuyau flexible (Europeen seulement)

Liste des pièces de rechange pour la VLP106

Article

Numéro de pièce

Description

Article

Numéro de pièce

Description

1.0 WICHTIGE VERFAHRENSHINWEISE FÜR DEN EMPFANG:

Alle Komponenten auf sichtbare Transportschäden inspizieren.
Transportschäden sind nicht von der Garantie gedeckt. Werden
solche Schäden festgestellt, ist unverzüglich das
Transportunternehmen zu verständigen. Das
Transportunternehmen ist für alle Reparatur- und Ersatzkosten,
die auf Transportschäden zurückzuführen sind, verantwortlich.

SICHERHEIT GEHT VOR

2.0 SICHERHEITSFRAGEN

Alle Anleitungen, Warnungen und Vorsichtshinweise
sorgfältig durchlesen. Beachten Sie alle
Sicherheitsvorkehrungen, um Verletzungen oder

Sachschäden während des Systembetriebs zu
vermeiden. Enerpac ist weder für Schäden noch Verletzungen
haftbar, die durch einen fahrlässigen Gebrauch des Produkts,
mangelhafte Instand-haltung oder eine unvorschriftsmäßige
Anwendung des Produkts und/oder des Systems verursacht
werden. Bei evtl. Fragen in bezug auf Sicherheitsvorkehrungen
und Betriebsabläufe wenden Sie sich bitte an ENERPAC. Wenn
Sie an keinerlei Sicherheitsschulungen im Zusammenhang mit
Hochdruckhydraulikanlagen teilgenommen haben, fordern Sie
von Ihrer Vertriebs- und Kundendienstzentrale einen kostenlosen
Enerpac-Hydraulik-Sicherheitskurs an.

Ein Mißachten der folgenden Vorsichtshinweise und Warnungen
kann zu Geräteschäden und Verletzungen führen.

Mit einem VORSICHTSHINWEIS wird auf ordnungsgemäße
Betriebs- oder Wartungsverfahren und –praktiken hingewiesen,
um Schäden an den Geräten oder anderen Sachwerten bzw.
deren Zerstörung zu vermeiden.

Eine WARNUNG verweist auf eine potentielle Verletzungsgefahr,
die durch ordnungsgemäße Verfahren oder Praktiken vermieden
werden kann.

Ein GEFAHRENSHINWEIS wird nur dann gegeben, wenn eine
bestimmte Handlung oder die Unterlassung einer bestimmten
Handlung schwere oder tödliche Verletzungen zur Folge haben
kann.

WARNUNG: Beim Betrieb hydraulischer Anlagen
geeignete Schutzkleidung und –ausrüstung tragen.

WARNUNG: Von Lasten fernhalten, die durch ein
Hydrauliksystem abgestützt werden. Ein als

Lastenhebegerät eingesetzter Zylinder darf niemals als
ein Lastenhaltegerät verwendet werden. Nach Heben oder
Senken der Last muß diese stets auf mechanische Weise
gesichert werden.

WARNUNG ZUM SICHERN VON LASTEN STETS NUR

STARRE TEILE VERWENDEN. Zum Abstützen von

Lasten sorgfältig dazu geeignete Stahl- oder
Holzblöcke auswählen. Bei Hebe- oder Drückanwendungen
keinesfalls einen Hydraulikzylinder als Abstandsstück oder
–halter verwenden.

GEFAHR: Zur Vermeidung von Verletzungen
während des Betriebs Hände und Füße von
Zylinder und Werkstück fernhalten.

WARNUNG: Die zugelassene Nennleistung der Geräte
nicht überschreiten. Keine Last zu heben versuchen,

deren Gewicht das Hebevermögen des Zylinders
übersteigt. Überlasten verursachen Maschinenausfälle und
können zu Verletzungen führen. Die Zylinder wurden für einen
max. Druck von 700 bar konstruiert. Keinen Heber oder Zylinder
an eine Pumpe mit einer höheren nominalen Druckleistung
anschließen.

Das Überdruckventil keinesfalls auf einen höheren

Druck als den maximal zulässigen Druck der Pumpe

einstellen. Höhere Einstellungen können zu
Geräteschäden und/oder Verletzungen führen.

WARNUNG: Der Systembetriebsdruck darf den

zulässigen Nominaldruck der Systemkomponente mit

der niedrigsten Nennleistung nicht überschreiten. Zur
Überwachung des Betriebsdrucks sind Manometer im System
zu installieren. Dies ist das Fenster zu den Abläufen im System.

VORSICHT: Beschädigungen am Hydraulikschlauch

vermeiden. Beim Verlegen der Hydraulikschläuche

enge Bögen und Abknicken vermeiden. Der Einsatz
eines gebogenen oder geknickten Schlauchs führt zu einem
hohen Rückstau. Starke Biegungen und Knickstellen schädigen
den Schlauch auf der Innenseite und führen zu dessen
vorzeitigem Ausfall.

7

Anweisungs- / Rep.araturbogen

VLP

10 Tonnen

L2457 Rev. A 10/01

Enerpac VLP lassen sich leicht einstellen, um Produktions-,
Wartungs- und Formarbeiten durchzuführen. Jede Presse wird mit
Zylinder, Schlauch, Kupplungen, Pumpe, Messvorrichtung und
Kupplungen geliefert. Optional können Prismenauflegeblocks (A136)
für ein einfacheres Anbringen runder und anderer nicht
gleichförmiger Werkstuecke geliefert werden.

®

8

Keine schweren Gegenstände auf den Schlauch

fallen lassen. Starke Erschütterungen können

Schäden an den im Schlauchinnern verlaufenden
Drahtlitzen verursachen. Ein Schlauch, auf den Druck ausgeübt
wird, kann bersten.

WICHTIG: Hydraulische Geräte weder an den
Schläuchen noch den Gelenkanschlüssen anheben.
Dazu den Tragegriff oder eine andere sichere

Transportmethode verwenden.

VORSICHT: Hydraulische Geräte von Flammen und

Hitzequellen fernhalten. Zu hohe Temperaturen

weichen Füllungen und Dichtungen auf und bewirken
Flüssigkeitslecks. Große Hitze schwächt außerdem die
Schlauchmaterialien und –dichtungen. Zur Gewährleistung einer
optimalen Leistung darf die Anlage keinen Temperaturen über
65°C ausgesetzt werden. Außerdem müssen Schläuche und
Zylinder beim Schweißen vor Funkenschlag geschützt werden.

GEFAHR: Nicht mit unter Druck stehenden Schläuchen
hantieren. Unter Druck austretendes Öl kann in die Haut
eindringen und schwere Verletzungen verursachen.

Falls Öl unter die Haut gelangt, ist sofort ein Arzt aufzusuchen.

WARNUNG: In einem gekoppelten System dürfen nur
Hydraulikzylinder verwendet werden. Niemals einen

Zylinder mit unverbundenen Kupplungen verwenden.
Bei einer extremen Überlastung des Zylinders können dessen
Komponenten einen Sprungvollausfall erleiden, was schwere
Verletzungen hervorrufen kann.

WARNUNG: Sicherstellen, dass die anlage stabilisiert,

bevor eine last angehoben wird. Der Zylinder sollte auf

einer ebenen Oberfläche aufsitzen, die fest genug ist,

um die Last abzustützen. Wenn möglich einen
Zylinderfuß verwenden, um größere Stabilität zu gewährleisten.
Keine Schweißarbeiten oder andere Änderungen am Zylinder
vornehmen, um einen Zylinderfuß oder andere Abstützungen
anzubringen.

Situationen vermeiden, in denen die Lasten nicht direkt

über dem Kolben des Zylinders ausgerichtet sind.

Seitlich versetzte Lasten führen zu erheblicher
Belastung der Zylinder und Kolben. Außerdem könnte die Last
ins Rutschen geraten oder fallen, was zu äußerst gefährlichen
Situationen führen kann.

Die Last gleichmäßig über die gesamte Fläche des

Druchstückes verteilen. Den Kolben immer mit einem

Druckstück schützen, wenn keine Zusatzgeräte mit

Gewinde benutzt werden.

WICHTIG: Hydraulische Geräte müssen von einem

qualifizierten Hydrauliktechniker gewartet werden. Bei

Reparaturarbeiten an die autorisierte ENERPAC­Kundendienstzentrale der jeweiligen Region wenden. Zur
Aufrechterhaltung der Garantie nur ENERPAC-Öl verwenden.

WARNUNG: Abgenutzte oder beschädigte Teile

unverzüglich durch ENERPAC-Originalteile ersetzen.

Standardteile anderer Hersteller versagen und
verursachen Verletzungen und Sachschäden. ENERPAC-Teile
werden so konstruiert, daß sie richtig passen und hohen Lasten
standhalten.

3.0 INSTALLATION (SIEHE ABBILDUNG 1)

WARNUNG: Installieren Sie die entsprechende

Sicherheitsausrüstung wie Schutz- oder Kontrollvor­richtungen, entsprechend der Anforderungen für Ihre

konkrete Anwendung.

3.1 Aufstellung der Presse

WARNUNG: Stellen Sie die Presse an einem sicheren

Ort auf. Eine unstabile Position kann zum Kippen der
Presse und so zu schwerer Körperverletzung oder zur

Beschädigung der Anlage führen.

3.2 Montage des Zylinders

Bringen Sie den Zylinder in den Montagblock und befestigen Sie ihn.

3.3 Hydraulische Anschlüsse

1. Schließen Sie den Schlauch der Pumpe am Zylinder an.

2. Befestigen Sie alle Kupplungen und Anschlussstücke.

HINWEIS: Wickeln Sie Teflonband in 11/2 Windungen um die
NPTF Gewinde. Lassen Sie dabei den ersten Gang des
Gewindes ganz ohne Band, um zu gewährleisten, dass keine
Bandstückchen in die Hydraulik gelangen und evtl. zu
Auslaufen oder Beschädigungen führen.

4.0 BETRIEB

Für die vollständige Betriebsanleitung wenden Sie sich an den
jeweiligen Anweisungsbogen, der zu jeder Pumpe und jedem
Zylinder mitgeliefert wird.

WICHTIG: Es ist unbedingt erforderlich, dass der
Betreiber alle Anweisungen, Sicherheitsvorschriften,

Vorsichts- und Warnhinweise gut kennt und
verstanden hat, bevor er eines dieser Hochdruckgeräte in Betrieb
nimmt.

4.1 Vor- und Rückwärtsbewegen des Zylinders

1. Schließen Sie das Löseventil an der Handpumpe (P142), und

heben und senken Sie den Pumpenhebel, um den Zylinder in
die gewünschte Position zu bewegen.

4.2 Luftentfernung

Bewegen Sie den Zylinder mehrere Male vor und zurück, ohne
dass sich Druck aufbaut. Die Luftentfernung ist abgeschlossen,
wenn die Zylinderbewegung sanft gleitend wird.

5.0 WARTUNG UND PFLEGE

Untersuchen Sie regelmäßig alle Komponenten, um eventuelle
Probleme, die Wartung und Pflege erfordern könnten,
aufzuspüren.

1. Ersetzen Sie beschädigte Teile sofort.

2. Das Öl darf eine Temperatur von 60° C nicht übersteigen.

3. Halten Sie alle Hydraulikteile sauber.

4. Überprüfen Sie die Hydraulikanlage in regelmäßigen

Abständen auf lose Verbindungen und undichte Stellen.

5. Wechseln Sie das Hydrauliköl in Ihrer Anlage entsprechend

der Empfehlungen in den Anweisungen zur Pumpe.

6. Überprüfen Sie das Pressengestell von Zeit zu Zeit, um sicher

zu gehen, dass alle Bolzen fest sitzen und kein Teil des
Gestells beschädigt ist. Ersetzen Sie verschlissene und
beschädigte Teile unverzüglich durch Original Enerpac-Teile.
Für Reparaturen wenden Sie sich an Ihren nächsten
anerkannten Enerpac Kundendienst. Die Hydraulik darf nur
von einem qualifizierten Hydrauliktechniker gewartet werden.
Für Reparaturen wenden Sie sich an Ihren nächsten
anerkannten Enerpac Kundendienst.

9

Abbildung 1: Anordnung der 10 Tonnen VLP

Voll ausgezogener 6" Kolben

(4) Bohrungen

LEITFADEN FEHLERSUCHE

Problem Mögliche Ursachen Lösungen

Der Zylinder geht nicht
oder nur langsam oder
ruckweise vorwärts

Der Zylinder bewegt sich
zwar vorwärts aber hält
den Druck nicht

Der Zylinder geht nicht
oder nicht ganz oder
langsamer als normal
zurück.

1. Das Öl im Pumpentank steht niedrig

2. Das Löseventil ist geöffnet

3. Die Hydraulikkupplung ist lose

4. Es ist Luft in die Anlage gedrungen

5. Der Zylinderstempel klemmt

1. Undichte Ölverbindung

2. Lecke Dichtungen

3. Undichte Stelle im Innern der Pumpe

1. Das Löseventil ist geschlossen

2. Der Pumpentank ist zu voll

3. Die Hydraulikkupplung ist lose

4. Es ist Luft in die Anlage gedrungen

5. Die Einzugfeder des Zylinders ist kaputt,
oder ein anderer Schaden am Zylinder
liegt vor

6. Die Werkzeuge, mit denen der Zylinder
zusätzlich bestückt ist, sind zu schwer

1. Geben Sie der Pumpe Öl zu

2. Schließen Sie das Löseventil der Pumpe

3. Überprüfen Sie, ob alle Kupplungen gut befestigt sind

4. Entfernen Sie die Luft gemäß § 4.2 Luftentfernung

5. Prüfen Sie, ob der Zylinder beschädigt ist Lassen Sie
den Zylinder von einem qualifizierten Hydrauliktechniker
warten

1. Überprüfen Sie, ob alle Verbindungen gut befestigt sind

2. Suchen Sie die undichte(n) Stelle(n), und lassen Sie die
Anlage von einem qualifizierten Hydrauliktechniker
warten

3. Lassen Sie die Pumpe von einem qualifizierten
Hydrauliktechniker warten

1. Öffnen Sie das Löseventil der Pumpe

2. Lassen Sie Öl bis zum Erreichen der Markierung „full"
ablaufen

3. Überprüfen Sie, ob die Kupplung(en) gut befestigt sind

4. Entfernen Sie die Luft gemäß § 4.2 Luftentfernung

5. Lassen Sie den Zylinder von einem qualifizierten
Hydrauliktechniker warten

6. Entfernen Sie die Werkzeugbestückung; untersuchen
Sie den Zylinder auf Beschädigungen

1RC106 Zylinder
2P142 Pumpe

PATG1102N Pumpe (nur fuer Europa)

3GA4 Manometeradapter

4 HC9206 Schlauch

HC7206 Schlauch (nur fuer Europa)

Ersatzteilliste für die VLP106

Artikel

Beschreibung

Te il enummer Artik el

Beschreibung

Te il enummer

10

Guida Istruzioni/Riparazioni

La capacità della pressa

VLP è di 10 tonnellate

L2457 Rev. A 10/01

1.0 NOTA IMPORTANTE

Ispezionare visivamente tutti i componenti per identificare
eventuali danni di spedizione e, se presenti, avvisare prontamente
lo spedizioniere. I danni subiti durante la spedizione non sono
coperti dalla garanzia vigente. Lo spedizioniere è il solo
responsabile per i costi di riparazione o di sostituzione
conseguenti a danni avvenuti durante la spedizione.

INFORMAZIONI SULLA SICUREZZA

2.0 INFORMAZIONI SULLA SICUREZZA

Leggere attentamente tutte le istruzioni, le avvertenze
e le precauzioni. Durante il funzionamento del

sistema, rispettare tutte le norme di sicurezza onde
evitare infortuni o danni all'apparecchiatura. La Enerpac declina
ogni responsabilità per danni risultanti da un uso improprio del
prodotto, dalla mancata manutenzione o dall'applicazione errata
del prodotto e del sistema. In caso di dubbi in materia di sicurezza
o applicazioni, rivolgersi alla Enerpac. Se si richiede
addestramento sulle norme di sicurezza per sistemi idraulici ad
alta pressione, rivolgersi al distributore o al centro di riparazione di
zona, in grado di fornire gratuitamente un corso di addestramento
in materia di sicurezza idraulica autorizzato dalla Enerpac.

La mancata osservanza delle seguenti precauzioni potrebbe
portare a seri danni all'apparecchiatura e a lesioni personali.

Una PRECAUZIONE indica le corrette procedure di azionamento
o manutenzione per evitare danni all'apparecchiatura o
all'ambiente circostante.

Un AVVERTENZA indica un potenziale pericolo che richiede la
messa in pratica delle procedure corrette per evitare infortuni.

Un PERICOLO indica una situazione in cui un'azione o la
mancanza di azione può causare gravi lesioni personali se non
il decesso.

AVVERTENZA: Indossare un'attrezzatura di protezione
appropriata durante il funzionamento dell'apparecchiatura.

AVVERTENZA: Stare lontano da carichi sospesi e
sostenuti idraulicamente. Un cilindro utilizzato come

attrezzo di sollevamento pesi non deve mai essere
impiegato anche per il loro sostegno. Dopo aver alzato o
abbassato un peso, è necessario che questo venga sempre
bloccato in maniera meccanica.

AVVERTENZA: UTILIZZARE SOLO ATTREZZI RIGIDI

PER IL SOSTEGNO DEI CARICHI. Selezionare con cura

blocchi in acciaio o in legno capaci di supportare il peso
del carico. Non ricorrere mai a un cilindro idraulico come cuneo
o spessore in applicazioni di sollevamento o pressa.

PERICOLO: Per evitare lesioni personali, durante
la lavorazione tenere le mani e i piedi lontano dal
cilindro e dal pezzo in lavorazione.

AVVERTENZA: Non superare mai la potenza nominale

dell'apparecchiatura. Non tentare mai di sollevare un

peso superiore alla capacità del cilindro, dato che il

sovraccarico può causare guasti all'apparecchiatura e
possibilmente infortuni all'operatore. I cilindri sono stati studiati
per una pressione massima pari a 700 bar. Non collegare un
martinetto o un cilindro a una pompa la cui pressione nominale
è superiore.

Non impostare mai la valvola di scarico a una pressione
superiore a quella massima nominale della pompa.
Un'impostazione superiore può arrecare danni

all'apparecchiatura e/o provocare infortuni all'operatore.

AVVERTENZA: La pressione di esercizio del sistema
non deve superare il valore nominale prefissato per il

componente dalla pressione più bassa. Installare nel
sistema un indicatore della pressione per tenere sotto controllo
la pressione di esercizio.

PRECAUZIONE: Evitare di arrecare danni al tubo

idraulico flessibile. Evitare di piegare o arricciare il tubo

flessibile durante l'uso, poiché gli strozzamenti
possono provocare gravi contropressioni. Le piegature e gli
strozzamenti acuti possono danneggiare internamente il tubo
flessibile e provocarne quindi un guasto prematuro.

Non lasciar cadere oggetti pesanti sul tubo flessibile,
dato che l'impatto potrebbe danneggiarne i fili di cui è
composto. La messa sotto pressione di un tubo

flessibile danneggiato può causarne la rottura.

IMPORTANTE: Non sollevare apparecchiature

idrauliche mediante il tubo flessibile o i giunti orientabili.

Servirsi della maniglia per trasporto o di un altro mezzo
di trasporto sicuro.

Le presse VLP Enerpac possono essere impostate velocemente per
prestazioni di produzione leggera, manutenzione e piegatura. Ogni
pressa viene fornita completa di cilindro, tubo flessibile, pompa,
manometro e raccordi. Come accessori opzionali sono disponibili dei
blocchi a V (A136) per il facile posizionamento di materiali sferici e di
altri materiali irregolari.

®

11

PRECAUZIONE: Tenere l'apparecchiatura idraulica

lontano da fiamme e sorgenti di calore. Il calore

eccessivo ammorbidisce guarniture e guarnizioni,
provocando perdite di liquido. Il calore indebolisce altresì il
materiale di cui è composto il tubo flessibile. Per garantire le
migliori prestazioni, non esporre l'apparecchiatura a
temperature superiori a 65°C (150°F). Proteggere i tubi flessibili
e i cilindri da gocce di saldante.

PERICOLO: Non maneggiare i tubi flessibili sotto
pressione. Eventuali fuoriuscite d'olio sotto pressione

possono penetrare sotto la cute e provocare gravi
lesioni. Se l'olio penetra sotto la pelle, rivolgersi
immediatamente a un medico.

AVVERTENZA: Utilizzare i cilindri idraulici solo se i

giunti del sistema sono debitamente accoppiati. Se il

sovraccarico del cilindro diventa eccessivo, i
componenti possono guastarsi irreparabilmente e provocare
gravi lesioni personali.

AVVERTENZA: Prima di sollevare il carico, assicurarsi

che la configurazione dell'intera apparecchiatura sia

perfettamente stabile. Il cilindro deve essere disposto

su uan superficie piana, in grado di sostenere il carico.
Se possibile, usare una base per il cilindro, per aumentarne la
stabilità. Non saldare neé modificare in alcun modo il cilindro
allo scopo di collegarvi una base o un altro supporto.

Evitare situazioni in cui i carichi non siano

perfettamente centrati rispetto allo stanuffo del cilindro

stresso. I carichi disassati esercitano notevoli
sollecitazioni su cilindi e stantuffi. Inoltre, il carico potrebbe
scivolare o cadere, con risultati potenzialmente pericolosi.

Distribuire il carico uniformemente sull'intera superficie
della testa del pistone. Usare sempre una testa per
proteggere lo stantuffo quando non si usano attacchi
filettati.

IMPORTANTE: Affidare la manutenzione delle

apparecchiature idrauliche solamente a un tecnico

specializzato. Per richiedere un intervento di
assistenza, rivolgersi al centro di assistenza ENERPAC
autorizzato di zona. Per usufruire dei termini di garanzia,
utilizzare esclusivamente olio idraulico ENERPAC.

AVVERTENZA: Sostituire immediatamente le parti

usurate o danneggiate con pezzi di ricambio ENERPAC

originali. I pezzi di ricambio di qualità standard si
potrebbero rompere più facilmente e arrecare danni alla propria
persona e all'ambiente circostante. I pezzi di ricambio
ENERPAC sono stati concepiti per adattarsi perfettamente al
sistema e per sopportare carichi pesanti.

3.0 INSTALLAZIONE

AVVERTENZA: Installare l'adeguata attrezzatura di

sicurezza (per esempio, carter o dispositivi di

protezione) come richiesto per l'applicazione specifica.

3.1 Montaggio della pressa

AVVERTENZA: Montare la pressa saldamente.

L'instabile posizionamento può fare in modo che la

pressa si rovesci, provocando gravi infortuni
all'operatore o danni all'attrezzatura.

3.2 Montaggio del cilindro

Collocare il cilindro nel blocco di montaggio e serrare.

3.3 Collegamenti idraulici

1. Collegare il tubo flessibile dalla pompa al cilindro.

2. Serrare tutti i giunti e i raccordi.

NOTA: Usare 11/2 giri di nastro di Teflon sui filetti NPTF,
lasciando il primo filetto completamente libero dal nastro per
garantire che nel sistema idraulico non penetrino dei pezzi di
nastro, provocando così perdite o danni.

4.0 FUNZIONAMENTO

Per le istruzioni d'uso complete vedere il manuale istruzioni
fornito con ogni cilindro e pompa.

IMPORTANTE: È obbligatorio che l'operatore conosca
bene istruzioni, norme di sicurezza, segnali
d'attenzione e di allarme prima di mettere in funzione

una qualsiasi di queste attrezzature a potenza elevata.

4.1 Avanzamento e rientro del cilindro

1. Chiudere la valvola di scarico sulla pompa manuale (P142) e
abbassare la leva della pompa per fare avanzare il cilindro
nella posizione desiderata.

4.2 Eliminazione dell'aria

Fare avanzare e rientrare il cilindro più volte evitando l'accumulo
di pressione. L'eliminazione dell'aria è completa quando il
movimento del cilindro è regolare.

5.0 MANUTENZIONE E ASSISTENZA

Ispezionare regolarmente tutti i componenti per individuare
eventuali problemi che richiedono manutenzione e assistenza.

1. Sostituire immediatamente le parti danneggiate.

2. La temperatura dell'olio non deve superare i 60°C.

3. Mantenere puliti tutti i componenti idraulici.

4. Controllare periodicamente che nel sistema idraulico non vi
siano collegamenti allentati o perdite.

5. Sostituire l'olio idraulico nel sistema come raccomandato
nelle istruzioni della pompa.

6. Controllare periodicamente che nel sistema idraulico non vi
siano collegamenti allentati o perdite. Le parti usurate o
danneggiate devono essere immediatamente sostituite con
componenti originali Enerpac. Per le riparazioni, contattare il
più vicino Centro Assistenza autorizzato Enerpac.

Le attrezzature idrauliche devono essere riparate solo da un
tecnico idraulico qualificato. Per le riparazioni, contattare il
più vicino Centro Assistenza autorizzato Enerpac.

Guida Alla Risoluzione Dei Problemi

Problema Causa possibile Soluzione

Il cilindro non avanza,
avanza lentamente o a
scatti

Il cilindro avanza, ma non
mantiene la pressione

Il cilindro non rientra,
rientra parzialmente o più
lentamente del normale

1. Il livello dell'olio nel serbatoio della
pompa è basso

2. La valvola di scarico è aperta

3. Raccordo idraulico allentato

4. Aria bloccata all'interno del sistema

5. Stantuffo del cilindro bloccato

1. Collegamento dell'olio con perdite

2. Guarnizioni con perdite

3. Perdita interna nella pompa

1. Valvola di scarico chiusa

2. Eccessivo carico nel serbatoio della
pompa

3. Raccordo idraulico allentato

4. Aria bloccata all'interno del sistema

5. La molla di rientro del cilindro è rotta o
sono presenti altri tipi di danno al
cilindro

6. Gli attrezzi aggiuntivi sul cilindro sono
troppo pesanti

1. Aggiungere olio nella pompa

2. Chiudere la valvola di scarico della pompa

3. Controllare che tutti i raccordi siano ben serrati

4. Spurgare l'aria secondo il paragrafo 4.2 Spurgo
dell'aria

5. Controllare l'eventuale danneggiamento del cilindro. La
manutenzione del cilindro dev'essere eseguita da un
tecnico idraulico specializzato

1. Controllare che tutti i collegamenti siano ben serrati

2. Individuare la/le perdita/e e fare riparare l'attrezzatura
da un tecnico idraulico specializzato

3. Fare riparare la pompa da un tecnico idraulico
specializzato

1. Aprire la valvola di scarico della pompa

2. Scaricare il livello dell'olio fino al segno pieno

3. Controllare che il/i raccordo/raccordi siano ben serrati

4. Spurgare l'aria secondo il paragrafo 4.2 Spurgo
dell'aria

5. La manutenzione del cilindro dev'essere eseguita da
un tecnico idraulico specializzato

6. Rimuovere l'attrezzatura, verificare l'eventuale
presenza di danni al cilindro

12

Figura 1, Della VLP da 10 tonnellate

Stantuffo da 6"

totalmente esteso

(4) fori

1RC106 Cilindro
2P142 Pompa

PATG1102N Pompa (Solo Europa)

3GA4 Raccordo per manometro

4 HC9206 Tubo flessibile

HC7206 Tubo flessibile (Solo Europa)

Elenco delle parti da riparare per la VLP106

Articolo Numero di parte Descrizione Articolo Numero di parte Descrizione

13

®

Hoja de Instrucciones

VLP de

10 toneladas de capacidad

L2457 Rev. A 10/01

1.0 IMPORTANTES INSTRUCCIONES DE RECEPCIÓN

Inspeccione visualmente todos los componentes para verificar si
hay daños de envío. Debido a que la garantía no ampara daños
por envío, si los hubiese, infórmeselo inmediatamente a la
empresa de transportes, puesto que ésta es responsable de todos
los gastos de reparaciones o reemplazo que resulten por daños
de envío.

SEGURIDAD PRIMERO

2.0 ASPECTOS DE SEGURIDAD

Lea todas las instrucciones, advertencias y
precauciones. Acate todas las precauciones de
seguridad para evitar lesiones personales o daños a

la propiedad durante la operación del sistema.
ENERPAC no puede ser responsable de daños o lesiones que
resulten de no usar el producto de forma segura, falta de
mantenimiento o aplicación incorrecta del producto y/u operación
del sistema. Comuníquese con ENERPAC si tuviese dudas sobre
las precauciones de seguridad o sobre las aplicaciones. Si nunca
ha sido capacitado en seguridad hidráulica de alta presión,
consulte a su distribuidor o centro de servicio para obtener un
curso de seguridad gratis denominado ENERPAC Hydraulic.

El no cumplir con las siguientes precauciones y advertencias
podría causar daños al equipo y lesiones personales.

Una PRECAUCIÓN se utiliza para indicar procedimientos y
prácticas de operación o mantenimiento correctos para evitar
daños o la destrucción de equipo u otra propiedad.

Una ADVERTENCIA indica un potencial peligro que requiere de
procedimientos o prácticas correctos para evitar lesiones
personales.

Un PELIGRO se utiliza sólo cuando su acción o falta de acción
podría causar lesiones graves o incluso la muerte.

ADVERTENCIA: Use el equipo de protección personal
adecuado cuando opere equipo hidráulico.

ADVERTENCIA: Manténgase alejado de las cargas
soportadas por sistemas hidráulicos. Cuando un

cilindro se utiliza como dispositivo para levantar carga,
nunca debería usarse como dispositivo para sostener carga.
Después de que la carga haya sido levantada o descendida,
debe bloquearse siempre en forma mecánica.

ADVERTENCIA: USE SÓLO PIEZAS RÍGIDAS PARA

SOSTENER CARGAS. Seleccione cuidadosamente

bloques de acero o de madera capaces de soportar la
carga. Nunca use un cilindro hidráulico como calza o separador
en aplicaciones de levantamiento o presión.

PELIGRO: Para evitar lesiones personales,
mantenga las manos y los pies alejados del
cilindro y pieza de trabajo durante la operación.

ADVERTENCIA: No sobrepase el valor nominal del
equipo. Nunca intente levantar una carga que pese más
de la capacidad del cilindro. Las sobrecargas

ocasionan fallas del equipo y posibles lesiones personales. Los
cilindros están diseñados para resistir una presión máxima de
700 bar. No conecte un gato o cilindro a una bomba cuyo valor
nominal de presión es mayor que el indicado.

Nunca fije la válvula de seguridad a una presión más
alta que el máximo valor nominal de presión de la
bomba. Los ajustes más altos pueden resultar en daños

al equipo y/o lesiones personales.

ADVERTENCIA: La presión de operación del sistema
no debe sobrepasar el valor nominal de presión del

componente con el valor nominal más bajo en el
sistema. Instale manómetros de presión en el sistema para
vigilar la presión de operación. Es su ventana a lo que está
sucediendo en el sistema.

PRECAUCIÓN: Evite dañar la manguera hidráulica.

Evite pliegues y curvas agudos al guiar las mangueras

hidráulicas. Usar una manguera con pliegues o curvas
puede causar severa contrapresión. Los pliegues y curvas
agudos causarán daños internos la manguera, lo que
ocasionará que ésta falle prematuramente.

No deje caer objetos pesados sobre la manguera. Un
impacto directo puede causar daños internos a las
hebras de alambre de la manguera. Aplicar presión a

una manguera dañada puede ocasionar que se quiebre.

IMPORTANTE: No levante el equipo hidráulico por

las mangueras o acopladores giratorios. Use el mango

de transporte u otros medios para transportarla con
seguridad.

Las VLP Enerpac pueden prepararse con facilidad para efectuar
las operaciones de producción ligera, mantenimiento y moldeado.
Cada prensa se entrega con cilindro, manguera, bomba,
manómetro y acoplamientos. Están disponibles los bloques en V
opcionales (A136) para una mejor ubicación de las piezas
redondas y otros materiales no uniformes.

14

PRECAUCIÓN: Mantenga el equipo hidráulico

alejado de las llamas y el calor. El calor en exceso

ablandará las juntas y sellos, lo que resultará en
fugas de líquidos. Asimismo, el calor debilita los materiales de
la manguera y juntas. Para lograr un rendimiento óptimo, no
exponga el equipo a temperaturas de 65°C [150°F]
o mayores. Proteja las mangueras y cilindros de salpicaduras
de soldadura.

PELIGRO: No manipule mangueras bajo presión. El
aceite que escape bajo presión puede penetrar la piel y
causar lesiones graves. Si se inyecta aceite bajo la piel,

consulte a un médico inmediatamente.

ADVERTENCIA: Use cilindros hidráulicos únicamente
en sistemas acoplados. Nunca use un cilindro si los

acopladores no están conectados. Si el cilindro se
sobrecarga, los componentes pueden fallar calamitosamente,
lo que causaría lesiones personales graves.

ADVERTENCIA: Asegurese que el equipo sea antes de

levantar la carga. El cilindro debe colocarse sobre una

superficie plana capaz de soportar la carga. De ser

necesario, utilice una base de cilindro para mayor
estabilidad. No suelde ni modifique el cilindro en modo alguno
para fijarle una base u otro medio de soporte.

Evite las situaciones en las cuales las cargas no estén

directamente centradas sobre el émbolo del cilindro.

Las cargas descentradas producen un esfuerzo
considerable sobre los cilindros y los émbolos. Adeás, la carga
podria resbalar o caerse, creando situaciones potencialmente
peligrosas.

Distribuya la carga uniformemente sobre la superficie

total del asiento del cilindro. Siempre utilice un asiento

para proteger el émbolo cuando no se usen accesorios

roscados.

IMPORTANTE: Únicamente técnicos calificados en

sistemas hidráulicos habrán de prestarle servicio al

equipo hidráulico. Comuníquese con el Centro de
Servicio ENERPAC autorizado en su zona para prestarle
servicio de reparaciones. Use únicamente aceite ENERPAC a
fin de proteger su garantía.

ADVERTENCIA: Reemplace inmediatamente las piezas

gastadas o dañadas por piezas ENERPAC genuinas.

Las piezas de clasificación estándar se romperán, lo
que causará lesiones personales y daños a la propiedad. Las
piezas ENERPAC están diseñadas para encajar debidamente y
resistir altas cargas.

3.0 INSTALACIÓN (Véase la Figura 1)

ATENCIÓN: Instalar el equipo de seguridad adecuado

(es decir, protecciones o dispositivos de control)que

requiera la instalación específica.

3.1 Montaje de la prensa

ATENCIÓN: Montar la prensa asegurándola bien. Una

ubicación inestable puede provocar que la prensa se

incline, lo que puede acarrear graves daños personales
o desperfectos en el material.

3.2 Montaje del cilindro

Colocar el cilindro en el bloque de montaje y fijarlo.

3.3 Conexiones hidráulicas

1. Conectar la manguera desde la bomba al cilindro.

2. Conectar y apretar todas las uniones y acoplamientos.

NOTA: Usar 11,5 vueltas de cinta de teflón en las roscas
NPTF, dejando sin cinta los primeros hilos de rosca para
asegurar que trozos de la cinta no entren en el sistema
hidráulico, lo que produciría fugas o averías.

4.0 FUNCIONAMIENTO

Las instrucciones completas de funcionamiento se encuentran
incluidas en la documentación que acompaña a cada bomba y
cada cilindro.

IMPORTANTE: Es imprescindible que el operador
entienda perfectamente las instrucciones, las

consignas de seguridad, avisos y advertencias,
antes de ponerse a manipular este equipo de herramientas de
gran potencia.

4.1 Avance y repliegue del cilindro

1. Cerrar la válvula de descarga (P142)de la bomba manual y

subir y bajar la bomba manual para que el cilindro avance
hasta la posición deseada.

4.2 Extracción de aire

Avanzar y replegar el cilindro varias veces para evitar que
aumente la presión. La extracción de aire es total cuando el
movimiento del cilindro es suave.

5.0 MANTENIMIENTO Y REPARACIONES

Inspeccionar con frecuencia todos los componentes para
detectar cualquier problema que requiera mantenimiento y
reparación.

1. Cambiar las piezas dañadas inmediatamente.

2. Evitar que la temperatura del lubricante sobrepase los 60º C.

3. Mantener limpios los componentes hidráulicos.

4. Comprobar regularmente el sistema hidráulico para detectar

conexiones flojas y fugas.

5. Cambiar el lubricante hidráulico del sistema tal como se

recomienda en el manual de instrucciones de la bomba.

6. Comprobar con regularidad la estructura de la prensa para

asegurarse que los pernos estén apretados y que no se han
producido daños en los soportes. Cambiar inmediatamente
las piezas dañadas o desgastadas por piezas de repuesto
originales Enerpac. Para reparaciones, ponerse en contacto
con el servicio técnico autorizado Enerpac más cercano.

El equipo hidráulico sólo podrá ser manipulado por técnicos
hidráulicos competentes. Para reparaciones, ponerse en
contacto con el servicio técnico autorizado Enerpac más
cercano.

Figura 1, VLP de 10 toneladas

Émbolo totalmente

extendido 6"

15

(4) taladros

Guía De Localización Y Reparación De Averías

Problema Posible causa Solución

El cilindro no avanza,
avanza despacio o a golpes

El cilindro avanza, pero no
retiene la presión

El cilindro no se repliega, se
repliega en parte o lo hace
más despacio de lo normal

1. El nivel de lubricante en el depósito de la
bomba está bajo

2. La válvula de descarga está abierta

3. Acoplamientos hidráulicos flojos

4. Retención de aire en el sistema

5. El émbolo del cilindro está agarrotado

1. Pérdidas de lubricante en las conexiones

2. Pérdidas en las juntas

3. Pérdidas internas en la bomba

1. La válvula de descarga cerrada

2. Depósito de la bomba demasiado lleno

3. Acoplamientos hidráulicos flojos

4. Retención de aire en el sistema

5. Muelle de repliegue del cilindro roto u otros
daños en el cilindro

6. Equipamiento auxiliar del cilindro
demasiado pesado

1. Añadir lubricante a la bomba

2. Cerrar la válvula de descarga de la bomba

3. Comprobar que todas las conexiones estén
perfectamente apretadas

4. Extraer el aire según el apartado 4.2 Extracción del aire

5. Comprobar daños en el cilindro. El cilindro deberá ser
manipulado por técnicos hidráulicos competentes

1. Comprobar que todas las conexiones estén apretadas

2. Localizar las fugas y hacer reparar el equipo por un
técnico hidráulico cualificado

3. La bomba deberá ser manipulada por técnicos
hidráulicos competentes

1. Abrir la válvula de descarga de la bomba

2. Drenar el nivel de lubricante hasta la marca

3. Comprobar que los acoplamientos estén perfectamente
apretados

4. Extraer el aire según el apartado 4.2 Extracción del aire

5. El cilindro deberá ser manipulado por técnicos
hidráulicos competentes

6. Retirar las herramientas, comprobar los daños del
cilindro

1 RC106 Cilindro

2 P142 Bomba

PATG1102N Bomba (Solo en la versión Europea)

3 GA4 Adaptador para manómetro

4 HC9206 Manguera

HC7206 Manguera (Solo en la versión Europea)

Lista de piezas de repuesto para VLP106

Elemento

Número de la pieza

Descripción Elemento

Número de la pieza

Descripción

16

Instructieblad / Reparatieblad

10-ton vermogen

VLP lijnpersen

L2457 Rev. A 10/01

1.0 BELANGRIJKE INSTRUCTIES BIJ ONTVANGST

Controleer visueel alle onderdelen op schade opgelopen tijdens
de verzending. Schade opgelopen tijdens de verzending wordt
niet door de garantie gedekt. Als schade opgelopen tijdens de
verzending wordt gevonden, de transporteur hier onmiddellijk van
op de hoogte stellen. De transporteur is verantwoordelijk voor alle
reparatie- of vervangingsonkosten als gevolg van opgelopen
schade tijdens de verzending.

VEILIGHEID VOOROP

2.0 VEILIGHEIDSKWESTIES

Lees nauwkeurig alle instructies, waarschuwingen en
let op-gedeelten. Volg alle veiligheidsvoorzieningen
om persoonlijk letsel of schade aan eigendom te

voorkomen als het systeem in werking is. Enerpac
kan niet verantwoordelijk worden gesteld voor schade of letsels
als gevolg van onveilig gebruik van dit product, gebrek aan
onderhoud, of onjuiste toepassing van het product of het
systeem. Neem contact op met Enerpac mocht u twijfels hebben
over veiligheidsvoorzieningen en werkingen. Als u nooit een
opleiding in hogedruk hydraulische veiligheid hebt gevolgd neem
dan contact om met uw verdeel- of servicecentrum voor een
gratis veiligheidscursus van Enerpac Hydraulic.

Het niet volgen van deze waarschuwingsboodschappen en
voorzorgsmaatregelen kan schade aan de machine en persoonlijk
letsel veroorzaken.

LET OP wordt gebruikt om correcte bedienings- en
onderhoudsprocedures en praktijken aan te duiden om schade
aan, of vernietiging van, machines of andere eigendom te
voorkomen.

WAARSCHUWING wijst op een mogelijk gevaar dat de juiste
procedures en praktijken vereist om persoonlijk letsel te
voorkomen.

GEVAAR wordt enkel gebruikt als uw actie of gebrek aan actie
ernstig letsel of zelfs de dood tot gevolg kan hebben.

WAARSCHUWING: Draag de juiste persoonlijke
beschermende kleding bij het werken met hydraulische
machines.

WAARSCHUWING: Blijf uit de buurt van ladingen die
hydraulisch worden ondersteund. Een cilinder die wordt

gebruikt als een hefinrichting mag nooit worden gebruikt
als een lasthouder. Nadat de lading omhoog of omlaag is
gebracht, moet deze altijd mechanisch worden geblokkeerd.

WAARSCHUWING: GEBRUIK ENKEL STIJVE

MATERIALEN OM DE LADINGEN VAST TE HOUDEN.

Kies met zorg stalen of houten blokken die een lading
kunnen ondersteunen. Gebruik nooit een hydraulische cilinder
als een pakkingschijf of een afstandstuk in enige toepassing
waarbij opheffen of drukken wordt gebruikt.

GEVAAR: Om persoonlijk letsel te voorkomen,
handen en voeten weghouden van de cilinder en
het werkstuk tijdens de bediening.

WAARSCHUWING: Niet de nominale waarden van de
machines overschrijden. Probeer nooit om een lading

op te heffen die meer weegt dan de capaciteit van de
cilinder. Overladen veroorzaakt falen van de machine en
mogelijk persoonlijk letsel. De cilinders zijn ontworpen voor een
maximale druk van 700 bar. Geen vijzel of cilinder op een pomp
aansluiten die een hogere drukwaarde heeft.

Nooit de ontlastklep instellen op een hogere druk dan

de maximaal nominale druk van de pomp. Hogere

instellingen kunnen schade aan de machine en/of
persoonlijk letsel tot gevolg hebben.

WAARSCHUWING: De bedieningsdruk van het

systeem mag de nominale drukwaarde van het

onderdeel met de laagste waarde in het systeem niet
overschrijden. Installeer drukmeters in het systeem om de
bedieningsdruk te controleren. Op die manier weet u wat er in
het systeem gebeurt.

LET OP: De hydraulische slang niet beschadigen.

Vermijd ombuigen en knikken bij het aanbrengen van de

hydraulische slangen. Een gebogen of geknikte slang
gebruiken kan ernstige tegendruk van de afvoerstroom
veroorzaken. Scherpe ombuigingen en knikken beschadigen de
slang aan de binnenkant wat tot vroegtijdig falen van de slang
kan leiden.

Geen zware objecten op de slang laten vallen. Een
scherpe impact kan interne schade aan de

draadvezels van de slang veroorzaken. Druk
uitoefenen op een slang die beschadigd is, kan scheuren van de
slang tot gevolg hebben.

Enerpac VLP persen kunnen snel worden gereedgemaakt voor
het uitvoeren van lichte productie-, onderhouds- en
vormbewerkingen. Elke pers wordt afgeleverd met een cilinder,
slang, pomp, drukmeter en koppelingen. Optionele V-blokken
(A136) zijn leverbaar voor het gemakkelijk positioneren van
ronde objecten en andere niet-uniforme materialen.

®

17

BELANGRIJK: Hydraulische machines niet bij de

slangen of de wartelkoppelingen opheffen. Gebruik de
draaghandgreep of een ander middel om de machine

veilig te transporteren.

LET OP: Houd de hydraulische machine weg van
vlammen en hitte. Buitenmatige hitte verzacht de

pakkingen en afdichtingen wat tot vloeistoflekken
kan leiden. Hitte verzwakt ook slangmaterialen en pakkingen.
Voor optimale prestaties de machines niet blootstellen aan
temperaturen van 65°C (150°F) of hoger. Bescherm slangen en
cilinders tegen lasspetters.

GEVAAR: Slangen die onder druk staan, niet
aanraken. Als olie die onder druk staat ontsnapt, kan

het door de huid dringen wat ernstige letsel kan
veroorzaken. Als olie onder de huid wordt geïnjecteerd,
onmiddellijk een arts raadplegen.

WAARSCHUWING: Gebruik hydraulische cilinders

enkel in een aangesloten systeem. Nooit een cilinder

gebruiken met koppelingen die niet aangesloten zijn.
Als de cilinder uiterst overladen is, kunnen onderdelen op een
catastrofistische manier falen wat ernstig persoonlijk letsel kan
veroorzaken.

WAARSCHUWING: Zorg dat de apparatuur stabiel is

opgezet alvorens lasten te heffen. De cilinder dient op

een vlakke ondergrond geplaatst te worden die de last

kan dragen. Gebruik waar mogelijk een ondersteuning
voor de cilinder voor extra stabiliteit. De cilinder mag niet gelast
of op een andere manier aangepast worden voor het bevestigen
van een voetstuk of andere ondersteuning.

Vermijd situaties, waarbij de last niet aangrijpt in het

hart van de cilinderplunjer. Niet-centrisch aangrijpende

lasten veroorzaken aanzienlijke spanningen in de
cilinder en de plunjer. Bovendien kan de last wegglijden of
vallen, wat tot gevaarlijke situaties leidt.

Verdeel de last gelijkmatig over het gehele

zadelopperviak. Gebruik altijd een zadel om de plunjer

te beschermen, wanneer geen hulpstukken met

schroefdraad worden gebruikt.

BELANGRIJK: Hydraulische machines mogen enkel

door een bevoegd hydraulisch technicus van

onderhoud worden voorzien. Voor reparaties dient u
contact op te nemen met een nabijgelegen bevoegd ENERPAC
servicecentrum. Om uw garantie te beschermen, enkel
ENERPAC olie gebruiken.

WAARSCHUWING: Versleten of beschadigde

onderdelen onmiddellijk met authentieke ENERPAC

onderdelen vervangen. Standaardonderdelen breken,
wat tot persoonlijk letsel en schade aan eigendom kan leiden.
ENERPAC onderdelen zijn zodanig ontworpen dat ze precies
passen en hoge ladingen kunnen weerstaan.

3.0 INSTALLATIE (ZIE AFBEELDING 1)

WAARSCHUWING : Installeer de correcte
beveiligingsapparatuur (bijv, afdekschermen of
regelapparatuur) zoals vereist voor uw specifieke

toepassing.

3.1 Montage van pers

WAARSCHUWING: Monteer de pers stevig. Bij een

onstabiele montagepositie kan de pers kantelen,
waardoor ernstig persoonlijk letsel of schade aan de

uitrusting kan ontstaan.

3.2 Monteren van cilinder

Plaats de cilinder in het bevestigingsblok en zet vast.

3.3 Hydraulische aansluitingen

1. Sluit de slang vanaf de pomp aan op de cilinder.

2. Zet alle koppelingen en aansluitingen vast.

OPMERKING : Gebruik 1

1/2 wikkelingen Teflon tape op de

NPTF schroefdraad, laat de eerste hele draadgang vrij om te
voorkomen dat stukjes tape het hydraulisch systeem kunnen
binnendringen en zo lekkage of verstopping veroorzaken.

4.0 BEDIENING

Zie voor de complete bedieningsinstructies de instructiebladen
bijgesloten bij elke pomp en cilinder.

BELANGRIJK: Het is absoluut noodzakelijk dat de
operator alle instructies, veiligheidsbepalingen,
waarschuwingen e.d. volledig begrijpt voordat dit

type hogedrukapparatuur wordt gebruikt.

4.1 Vooruit- en terugbewegen van de cilinder

1. Sluit de drukontlastklep aan de handpomp (P142) en beweeg
de pomphendel omhoog en omlaag om de cilinder vooruit te
bewegen naar de gewenste stand.

4.2 Verwijderen van lucht

Beweeg de cilinder enkele malen vooruit en vermijd het
opbouwen van druk. Zodra de cilinder soepel beweegt, is alle
lucht verwijderd.

5.0 ONDERHOUD EN SERVICE

Controleer alle onderdelen regelmatig om problemen op te sporen
die onderhoud en service noodzakelijk maken.

1. Vervang beschadigde onderdelen altijd direct.

2. Zorg dat de olietemperatuur de 60° C niet overstijgt.

3. Houd alle hydraulische componenten schoon.

4. Controleer het hydraulisch systeem regelmatig op losse
aansluitingen en lekkage.

5. Ververs de hydraulische olie in uw systeem zoals aanbevolen
in het pompinstructieblad.

6. Periodically check the press frame to make sure all bolts are
tight and frame parts are undamaged. Vervang versleten of
beschadigde onderdelen direct door originele Enerpac
onderdelen. Neem voor reparaties contact op met het
dichtstbijzijnde erkende Enerpac Servicecenter.

Hydraulische apparatuur mag uitsluitend worden
onderhouden door een bevoegd hydraulisch technicus.
Neem voor reparaties contact op met het dichtstbijzijnde
erkende Enerpac Servicecenter.

STORINGZOEKGIDS

Probleem Mogelijke oorzaken Oplossing

Cilinder beweegt niet vooruit,
of alleen langzaam of met
horten en stoten

Cilinder beweegt vooruit,
maar houdt de druk niet vast

Cilinder trekt niet terug, trekt
slechts gedeeltelijk terug of
trekt langzamer terug dan
normaal

1. Olieniveau in pompreservoir is laag

2. Drukontlastklep is open

3. Losse hydraulische koppeling

4. Lucht ingesloten in systeem

5. Cilinderplunjer loopt stroef

1. Lekkende olieaansluiting

2. Lekkende afdichtingen

3. Inwendige lekkage in pomp

1. Drukontlastklep gesloten

2. Pompreservoir te vol

3. Losse hydraulische koppeling

4. Lucht ingesloten in systeem

5. Terugtrekveer cilinder gebroken of andere
cilinderschade

6. Gekoppelde apparatuur aan cilinder te
zwaar

1. Vul olie bij aan pomp

2. Sluit de drukontlastklep van de pomp

3. Controleer of alle koppelingen volledig zijn vastgezet

4. Verwijder lucht volgens § 4.2 Lucht Verwijderen

5. Controleer de cilinder op schade. Laat de cilinder
onderhouden door een bevoegd hydraulisch technicus

1. Controleer of alle aansluitingen zijn vastgezet

2. Zoek lek(ken) en laat de apparatuur onderhouden door
een bevoegd hydraulisch technicus

3. Laat de pomp onderhouden door een bevoegd
hydraulisch technicus

1. Open de drukontlastklep van de pomp

2. Tap het olieniveau af tot aan het Vol merkteken

3. Controleer of de koppeling(en) volledig zijn vastgezet

4. Verwijder lucht volgens §4.2 Lucht Verwijderen

5. Laat de cilinder onderhouden door een bevoegd
hydraulisch technicus

6. Verwijder aangekoppelde apparatuur en controleer de
cilinder op schade

Afbeelding 1, Afmetingen van 10-ton VLP lijnpers

6" volledig

uitgetrokken plunjer

18

montagegaten (4x)

1RC106 Cilinder
2P142 Pomp

PATG1102N Pomp (alleen in Europa)

3GA4 Manometeradapter

4 HC9206 Slang

HC7206 Slang (alleen in Europa)

Lijst reparatie-onderdelen voor VLP106

Item

Onderdeelnummer

Beschrijving

Item

Onderdeelnummer

Beschrijving

19

®

Folha de Instruções

VLP – CAPACIDADE DE 10 TONELADAS

L2457 Rev. A 10/01

1.0 INSTRUÇÕES IMPORTANTES NO RECEBIMENTO

Inspecione visualmente todos os componentes verificando se
houve avarias durante o transporte. Avarias no transporte não são
cobertas pela garantia. Caso haja avarias no transporte, avise o
transportador imediatamente. O transportador é responsável por
todos os custos de consertos e substituições decorrentes de
avarias ocorridas no transporte.

SEGURANÇA EM PRIMEIRO LUGAR

2.0 ASSUNTOS DE SEGURANÇA

Leia cuidadosamente todas as instruções,
advertências e avisos sobre precaução. Siga
todas as recomendações de segurança para evitar

lesões pessoais ou danos à propriedade durante a operação do
sistema. Enerpac não pode ser responsável por danos ou lesões
pessoais resultantes do uso indevido do produto, falta de
manutenção ou operação inadequada do produto e/ou sistema.
Entre em contato com Enerpac quando houver dúvidas sobre as
recomendações de segurança e operações. Se você nunca
recebeu treinamento em segurança na hidráulica de alta pressão,
consulte o seu distribuidor ou centro de serviço sobre um curso de
segurança hidráulica Enerpac.

Falhas no cumprimento das advertências e avisos de precaução
podem causar lesões pessoais e avarias ao equipamento.

PRECAUÇÃO é usada para indicar a operação correta ou os
procedimentos e métodos de manutenção para prevenir o dano,
a destruição do equipamento ou outras propriedades.

ADVERTÊNCIA indica um perigo potencial que exige
procedimentos ou métodos corretivos para evitar lesões pessoais.

PERIGO é usado somente quando a ação ou a falta da mesma
podem causar lesões sérias ou mesmo a morte.

ADVERTÊNCIA: Use equipamentos individuais de
proteção quando acionar equipamentos hidráulicos .

ADVERTÊNCIA: Mantenha distância de cargas
apoiadas por cilindros hidráulicos. Um cilindro,

quando utilizado como dispositivo de levantamento,
jamais deve ser usado como dispositivo de sustentação de
carga. Depois de haver sido levantada ou baixada, a carga
deve sempre ser bloqueada mecanicamente

ADVERTÊNCIA: USE SOMENTE PEÇAS RÍGIDAS PARA

APOIAR AS CARGAS. Selecione cuidadosamente

blocos de madeira ou ferro que sejam capazes de
sustentar a carga. Nunca use um cilindro hidráulico como um
calço ou espaçador em qualquer aplicação de levantamento ou
prensagem.

PERIGO: Para evitar lesões pessoais mantenha
mãos e pés longe do cilindro e da área de
trabalho durante a operação.

ADVERTÊNCIA: Não exceda a capacidade do

equipamento. Nunca tente levantar uma carga mais

pesada que a capacidade do cilindro. Excesso de carga

pode causar falhas no equipamento e possíveis lesões pessoais.
Os cilindros são projetados para uma pressão máxima de 700
bar [10.000 psi]. Não faça a ligação entre um macaco ou um
cilindro com uma bomba com capacidade maior de pressão.

Nunca ajuste uma válvula de alívio com pressão
maior que a capacidade de pressão máxima da
bomba. Ajustes maiores podem resultar em danos ao

equipamento e/ou lesões pessoais.

ADVERTÊNCIA: A pressão de operação do sistema não
deve exceder a capacidade de pressão do componente

de menor capacidade no sistema. Instale manômetros
de pressão no sistema para monitorar a pressão de operação.
É a sua janela para o que está acontecendo no sistema.

PRECAUÇÃO: Evite danificar mangueiras hidráulicas.

Evite curvas ou dobras pronunciadas quando

direcionar as mangueiras hidráulicas. O uso de uma
mangueira curvada ou dobrada causará aumento na pressão
de retorno. Curvas ou dobras pronunciadas danificarão a
mangueira internamente, levando a um desgaste prematuro.

Não derrube objetos pesados na mangueira. Um
forte impacto pode causar danos à trama interna de
aço da mangueira. A aplicação de pressão em uma

mangueira danificada pode causar a sua ruptura.

IMPORTANTE: Não levante o equipamento hidráulico

pela mangueira ou pelos engates. Use manoplas ou

outros meios mais seguros para o transporte.

PRECAUÇÃO: Mantenha o equipamento hidráulico
longe do calor e das chamas. O calor excessivo
amolece vedações e selos, resultando em vazamento

de fluídos. O calor também enfraquece o material das

VLP pode ser utilizada em operações de manutenção e dobra de
chapas. Cada prensa é fornecida com cilindro, mangueira, engates,
bomba e suporte para bomba. Blocos tipo V (A136) opcionais estão
disponíveis para facilitar o posicionamento de peças cilíndricas e
de outros materiais não uniformes.

mangueiras e das juntas. Para um desempenho otimizado não
exponha o equipamento a temperatura maiores que 65 °C
[150 °F]. Proteja mangueiras e cilindros dos respingos de solda.

PERIGO: Não manuseie mangueiras pressurizadas. O
escape do óleo sob pressão pode penetrar na pele,
causando lesões sérias. Se o óleo penetrar na pele,

procure um médico imediatamente.

ADVERTÊNCIA: Use somente cilindros hidráulicos
num sistema acoplado. Nunca use um cilindro com

engates não conectados. Caso o cilindro se torne
extremamente sobrecarregado, os componentes podem
falhar catastroficamente, causando severas lesões pessoais.

ADVERTÊNCIA: ESTEJA CERTO QUE A MONTAGEM

É ESTÁVEL ANTES DE LEVANTAR A CARGA. Os

cilindros devem ser colocados em superfícies planas
que podem apoiar a carga. Quando aplicável, use uma base
de cilindro Enerpac para aumentar a estabilidade. Não faça
soldas ou, de qualquer forma, modifique o cilindro para
acrescentar uma base ou outro apoio.

Evite situações em que as cargas não estão centradas

na haste do cilindro. Cargas fora de centro podem

causar deformações consideráveis nas hastes e nos
cilindros. Além disto, a carga pode escorregar ou cair,
causando resultados potencialmente perigosos.

Distribua a carga uniformemente em toda a superfície

do assento. Use sempre um assento para proteger a

haste.

IMPORTANTE: Somente técnicos em hidráulica,

devidamente qualificados, devem fazer a manutenção

de equipamentos hidráulicos. Para serviços de
manutenção, entre em contato com o Centro de Serviço
Autorizado Enerpac em sua área. Para proteger sua garantia,
use somente óleo Enerpac.

ADVERTÊNCIA: Substitua imediatamente peças
gastas ou danificadas por peças genuínas Enerpac.
Peças não genuínas podem quebrar, causando lesões

pessoais ou danos à propriedade. As peças Enerpac são
projetadas para se encaixar adequadamente e sustentar
cargas pesadas.

3.0 INSTALAÇÃO (VERIFICAR A FIGURA 1)

ADVERTÊNCIA: Instale o equipamento de segurança

apropriado. (i.e. protetores e dispositivos de controle)
de acordo com sua aplicação específica.

3.1 Instalação da prensa

ADVERTÊNCIA: Ao instalar a prensa, fixe a sua base

com segurança. A fixação instável pode resultar em
tombamento da prensa, causando sérias lesões

pessoais ou danos ao equipamento.

3.2 Montando o Cilindro

Coloque o cilindro no bloco de montagem e aperte.

3.3 Conexões hidráulicas

1. Conecte a(s) mangueira(s) entre a bomba e o cilindro

2. Aperte todos os engates e conexões

NOTA: use 11/2 voltas de fita teflon nas roscas NPTF,
deixando o primeiro filete livre para evitar a entrada de
pedaços de fita no sistema hidráulico, causando vazamentos
ou danos.

4.0 OPERAÇÃO/ AVANÇANDO E RETORNANDO O
CILINDRO

Para instruções completas de operação, verificar a folha de
instrução incluída com cada bomba e cilindro.

É IMPORTANTE que o operador tenha entendido

completamente todas as instruções, medidas de

segurança, avisos e precauções antes de começar
o acionamento deste ou de qualquer equipamento hidráulico
de alta força. Em caso de dúvida consulte Enerpac.

4.1 Bombas Manuais (P142)

Feche a válvula de alívio, acione a alavanca da bomba manual
para cima e para baixo para fazer com que o cilindro avance até
a posição desejada. Para retornar o cilindro, abra a válvula de
alívio.

4.2 Sangria do ar

Avance e retorne o cilindro sem carga, várias vezes. A remoção
de ar está completa quando o cilindro se movimentar sem
trancos.

5.0 MANUTENÇÃO E CONSERTOS

Inspecione regularmente todos os componentes para detectar a
existência de algum problema que necessite manutenção e
conserto.

1. Substitua imediatamente as partes danificadas.

2. Não deixe que a temperatura do óleo ultrapasse 60°C

3. Mantenha limpos todos os componentes hidráulicos.

4. Verifique periodicamente o sistema hidráulico para detectar

engates soltos e vazamentos.

5. Troque o óleo do sistema conforme a recomendação na folha

de instrução da bomba.

6. Verifique periodicamente a estrutura da prensa para garantir

que todos os parafusos estão apertados e que nenhum
elemento está danificado.Substitua imediatamente qualquer
peça gasta ou danificada.

Os equipamentos hidráulicos devem somente ser consertados
por técnicos qualificados em hidráulica. Para consertos, entre em
contato com o Centro de Serviço Enerpac mais próximo.

20

21

SOLUÇÕES DE PROBLEMAS

Problema Causa Possível Solução

O cilindro não avança,
avança vagarosamente
ou aos trancos

O cilindro avança, mas
não sustenta a pressão.

O cilindro não retorna,
retorna parcialmente ou
retorna mais
vagarosamente que o
normal

1. Baixo Nível de óleo no reservatório da
bomba

2. Válvula de alívio está aberta

3. Engate solto

4. Ar no sistema

5. Atrito na haste do cilindro

1. Conexão de óleo com vazamento

2. Vedação com vazamento

3. Vazamento interno na bomba

1. Válvula de alívio fechada

2. Excesso de óleo no reservatório

3. Engate solto

4. Ar preso no sistema

5. Mola de retorno do cilindro ou outros
danos no cilindro

6. Peso excessivo do dispositivo montado
no cilindro

1. Adicione óleo à bomba

2. Feche a válvula de alívio da bomba

3. Verifique se todos os engates estão apertados

4. Remova o ar conforme o parágrafo 4.2 Sangria de ar

5. Verifique se há danos no cilindro. Faça o conserto com
um técnico qualificado em hidráulica

1. Verifique se todas as conexões estão apertadas

2. Localize o vazamento(s) e faça o conserto do
equipamento com um técnico qualificado em hidráulica

3. Faça o conserto da bomba com um técnico qualificado
em hidráulica

1. Abra a válvula de alívio da bomba

2. Drene o nível de óleo até a marca "FULL’ (cheio)

3. Verifique se o(s) engate(s)está (ão) completamente
apertado(os)

4. Remova o ar conforme o parágrafo 4.2 Sangria de ar

5. Faça o conserto do cilindro com um técnico qualificado
em hidráulica

6. Remova os dispositivos, verifique se há danos no
cilindro

Figura 1, 10-toneladas VLP

Haste totalmente

distendida 6" (15,24 cm)

(4) furos

1RC106 Cilindro
2P142 Bomba

PATG1102N Bomba (somente européia)

3GA4 Adaptador do Manômetro

4 HC9206 Mangueira

HC7206 Mangueira (somente européia)

5GF10P Manômetro

GF10B Manômetro (somente europeu)

Lista de Peças de Reparo para VLP106

Item

Referência

Referência Item

Referência

Referência

22

L2457 A 10/01

2223242526

®

27

Enerpac Worldwide Locations ✦

Australia

ENERPAC, Applied Power Australia Ltd.
Block V Unit 3
Regents Park Estate
391 Park Road
Regents Park NSW 2143
(P.O. Box 261) Australia
Te l: [phone]
Fax:[phone]

Canada

Actuant Canada Corporation
6615 Ordan Drive, Unit 14-15
Mississauga, Ontario L5T 1X2
Te l: [phone]
Fax:[phone]

To ll Free:

Te l: [phone]
Fax: [phone]

China

Applied Power China Ltd.
1F, 269 Fute N. Road
Waigaoqiao Free Trade Zone
Pudong New District
Shanghai, 200 131
China
Te l: [phone]
Fax:[phone]

France, Turkey, Greece,
Africa, Middle East

ENERPAC S.A.
B.P. 200
Parc d’Activités
du Moulin de Massy
F-91882 Massy CEDEX (Paris) France
Te l: [phone]
Fax:[phone]

Germany, Switzerland,
Austria, Eastern Europe

ENERPAC
Applied Power GmbH
P. O. Box 300113
D-40401 Düsseldorf
Germany
Te l: [phone]
Fax:[phone]

Hong Kong

ENERPAC
Room 907 Workingberg
Commercial Building
41-47 Marble Road
North Point
Te l: [phone]
Fax:[phone]

India

ENERPAC
Hydraulics (India) Pvt Ltd
Plot No. A-571
MIDC, TTC Industrial Area
Mahape-400 701
Navi Mumbai, India
Te l: [phone]
Fax:[phone]

Italy

ENERPAC
Applied Power Italiana S.p.A.
Via Canova 4
20094 Corsico (Milano)
Te l: [phone]
Fax:[phone]

Japan

Applied Power Japan Ltd.
1-1-11, Shimomae
Toda-shi
Saitama Pref.
Japan 335-0016
Te l: [phone]
Fax:[phone]

All Enerpac products are guaranteed against defects in workmanship and materials for as long as you own them.

For your nearest authorized Enerpac Service Center, visit us at www.enerpac.com

e-mail:[e-mail]

Mexico

ENERPAC Applied Power
Mexico S.A. de C.V.
Avenida Principal
La Paz #100
Fracc. Industrial La Paz
42092 Pachuca, Hidalgo
Te l: [phone]
Fax:[phone]

The Netherlands, Belgium,
Luxembourg, Sweden, Denmark,
Norway, Finland, United Kingdom,
Ireland

ENERPAC B.V.
Storkstraat 25
P. O. Box 269, 3900 AG Veenendaal
The Netherlands
Te l: [phone]
Fax:[phone]

[phone]
UK, Ireland
Te l: [phone]
Fax:[phone]

Singapore

Applied Power Asia Pte Ltd
No. 8, Ang Mo Kio,
Industrial Park 2
#01-00
Singapore 569500
Thomson Road, P.O. Box 114
Singapore 915704
Te l: [phone]
Fax:[phone]

South Korea

ENERPAC
Applied Power Korea Ltd.
163-12 Dodang-Dong
Wonmi-Ku, Buchun-shi
Kyunggi-Do
Republic of Korea
Te l: [phone]
Fax:[phone]

✦

internet: www.enerpac.com

Spain, Portugal

ENERPAC
Applied Power International S.A.
Avda. Camino de lo Cortao
21 - Nave 3
San Sebastian de los Reyes
28709 Madrid
Spain
Te l: [phone]
Fax:[phone]

USA, Latin America
and Caribbean

ENERPAC
P. O. Box 3241
6101 N. Baker Road
Milwaukee, WI 53209 USA
Te l: [phone]
Fax:[phone]

User inquiries:

[phone]

Distributor inquiries/orders:

[phone]

092501
