EMOS P5682 User guide

Page 1

2101104000_31-P5682_00_01_WEB 105 × 148 mm

P5682

GB Capillary Sensor Thermostat CZ Termostat s kapilárovým čidlem SK Termostat s kapilárovým čidlom PL Termostat z czujnikiem kapilarnym HU Kapilláris érzékelővel ellátott termosztát SI Termostat s kapilarnim senzorjem RS|HR|BA|ME Termostat s kapilarnim osjetnikom DE Thermostat mit Kapillarfühler UA Термостат з капілярним датчиком RO|MD Termostat cu senzor capilar LT Termostatas su kapiliariniu jutikliu LV Kapilārais termostats ar sensoru EE Kapillaaranduriga termostaat BG Термостат с капилярен датчик FR Thermostat capillaire IT Termostato con sensore capillare ES Termostato con sensor capilar NL Thermostaat met capillaire voeler

www.emos.eu

Page 2

GB | Capillary Sensor Thermostat

Operating Instructions and Installation Description

• Capillary Sensor Thermostat with a visible external scale.

• Easy to operate thanks to the large manual dial.

• Temperature range 0 °C – 90 °C (tolerance 5 °C).

• Easy electrical connection thanks to the suciently large cable clamps.

Installation

1. Thermostat to be mounted to the pipe’s surface, attach to any place and secure the external sensor on thesurface of the system designated for the water transfer, where the temperature is supposed to be measured. Observe the direct and safe contact with the surface. (Any insulation must be removed from the spot where the sensor is going to be mounted.)

2. The Capillary pipe located between the thermostat and the external sensor must not be curved (bent) in any case!

Electric Connection

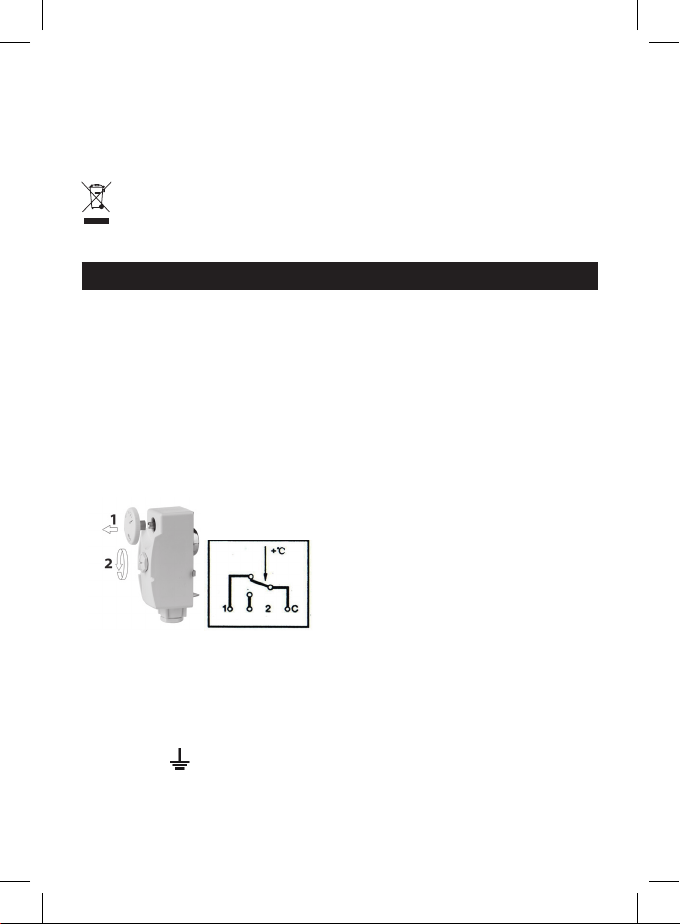

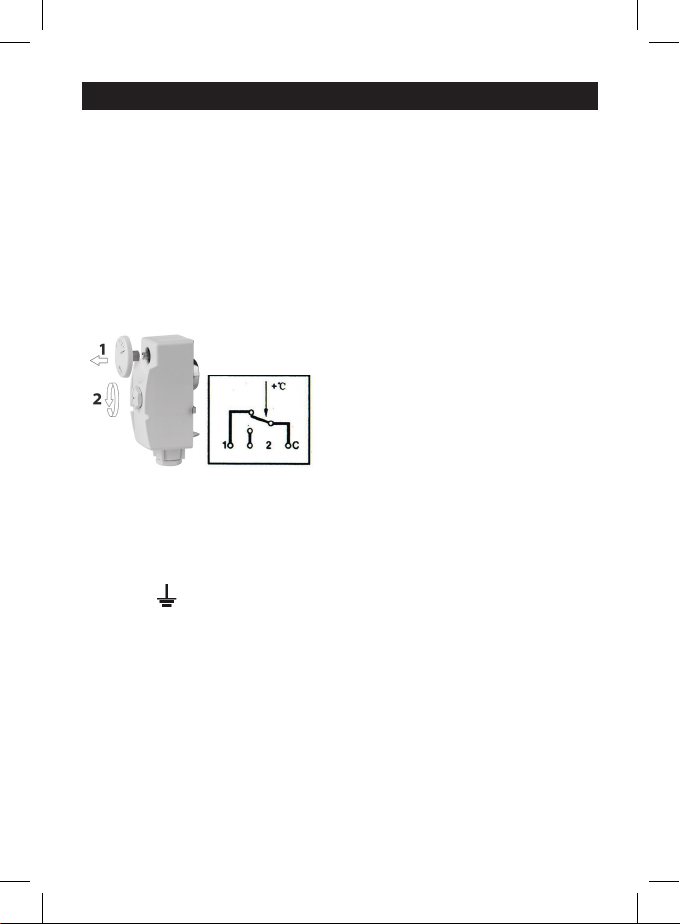

1. Open the thermostat by pulling out the dial (1) and then release the large plastic screw (2).

2. Remove the lid from the case. Now you see the four plastic clamps, these must be connected in the following way:

• Clamp C and 1 = opener

3. The thermostat will be opened as the temperature is increasing and will be closed as the temperature decreases (E. g. function = „Heating“).

• Clamp C and 2 = opener

4. The thermostat will be closed as the temperature is increasing and will be opened as the temperature is decreasing (E. g. function = „Cooling“).

• Clamp The installation may be done by the professional heating technician only and in the accordance with the connection plan. Moreover, the installation must comply the currently valid regulations and must comply as well as the specications issued by your energy supplier. The installation must always be done when the electricity supply is switched o. All the safety specications must be observed. Observe the maximum switching current stated in the technical specications!

Technical Specications

Operating Voltage: 230 V AC 50 Hz, 400 V AC 50 Hz Contact: 1 two-way contact Switching Current: 16 (4) A – 230 V, 6 (1) A – 400 V Temperature Controlling Range: 0 °C – 90 °C Sensor Unit: liquid sensor Coverage: IP40

= Grounding

Page 3

Do not dispose with domestic waste. Use special collection points for sorted waste. Contact local authorities for information about collection points. If the electronic devices would be disposed on landll, dangerous substances may reach groundwater and subsequently food chain, where

it could aect human health.

CZ | Termostat s kapilárovým čidlem

Návod k obsluze a instalaci Vlastnosti

• Termostat s kapilárovým čidlem a viditelnou vnější stupnicí.

• Jednoduchý provoz pomocí velkého ručního číselníku.

• Teplotní rozsah 0 °C – 90 °C (rozlišení 5 °C).

• Jednoduché elektrické připojení s pomocí dostatečně velkých kabelových svorek.

Montáž

1. Termostat upevňovaný k povrchu trubky připevněte v libovolném místě a zajistěte externí čidlo na povrchu části systému určeného k přenosu vody, jehož teplotu má čidlo zaznamenávat. Dbejte na to, abyste zajistili přímý abezpečný kontakt s povrchem. (Před zajištěním čidla je nezbytné odstranit v místě instalace veškerou izolaci.)

2. Kapilární trubice mezi termostatem a externím čidlem se nesmí v žádném případě ohýbat!

Elektrické připojení

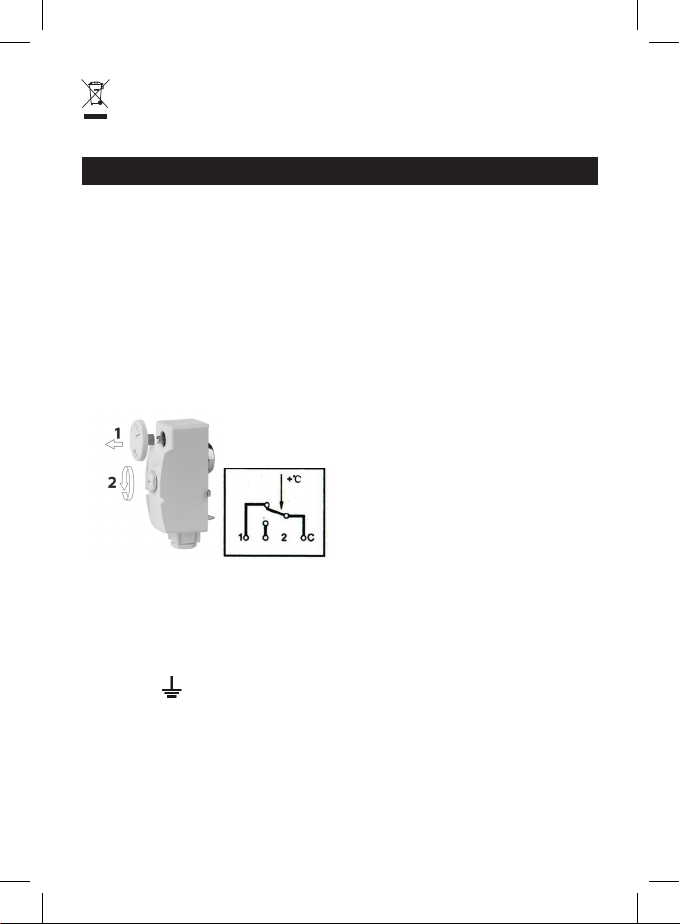

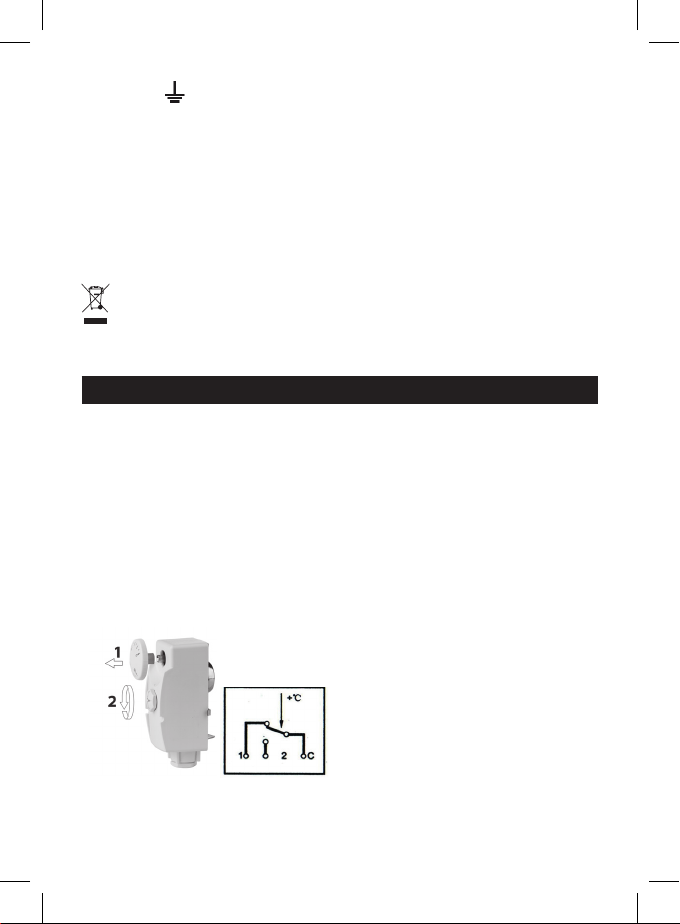

1. Otevřete termostat tím, že odstraníte číselník (1) a uvolníte velký plastový šroub (2).

2. Odstraňte víko pouzdra. Čtyři kabelové svorky, které nyní můžete vidět, se připojí takto:

• Svorka C a 1 = otvírač

3. Termostat se otevře při rostoucí teplotě a uzavře v případě klesající teploty (např. funkce = „topení“).

• Svorka C a 2 = otvírač

4. Termostat se uzavře při rostoucí teplotě a otevře v případě klesající teploty

(např. funkce = „chlazení“).

• Svorka Instalaci smí provádět pouze profesionální instalatér v souladu s plánem připojení. Kromě toho musí instalace také odpovídat aktuálně platným směrnicím a specikacím vašeho dodavatele energie. Instalace se vždy provádí při vypnutém přívodu proudu; musí se dodržovat bezpečnostní specikace. Dodržujte maximální spínací proud uvedený v technických údajích!

Technické údaje

Provozní napětí: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 dvoucestný kontakt Spínací proud: 16 (4) A – 230 V, 6 (1) A – 400 V Rozsah řízení teploty: 0 °C – 90 °C Snímací prvek: kapalný snímač Krytí: IP40

= uzemnění

Page 4

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do

podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

SK | Termostat s kapilárovým čidlom

Návod na obsluhu a inštaláciu Vlastnosti

• Termostat s kapilárovým čidlom a viditeľnou vonkajšou stupnicou.

• Jednoduchá prevádzka pomocou veľkého ručného číselníka.

• Teplotný rozsah 0 °C – 90 °C (rozlíšenie 5 °C).

• Jednoduché elektrické pripojenie s pomocou dostatočne veľkých káblových svoriek.

Montáž

1. Termostat upevňovaný k povrchu rúrky pripevnite v ľubovoľnom mieste a zaistite externé čidlo na povrchu časti systému určeného k prenosu vody, ktorého teplotu má čidlo zaznamenávať. Dbajte na to, aby ste zabezpečili priamy a bezpečný kontakt s povrchom. (Pred zaistením čidla je nevyhnutné odstrániť v mieste inštalácie všetku izoláciu.)

2. Kapilárna trubica medzi termostatom a externým čidlom sa nesmie v žiadnom prípade ohýbať!

Elektrické pripojenie

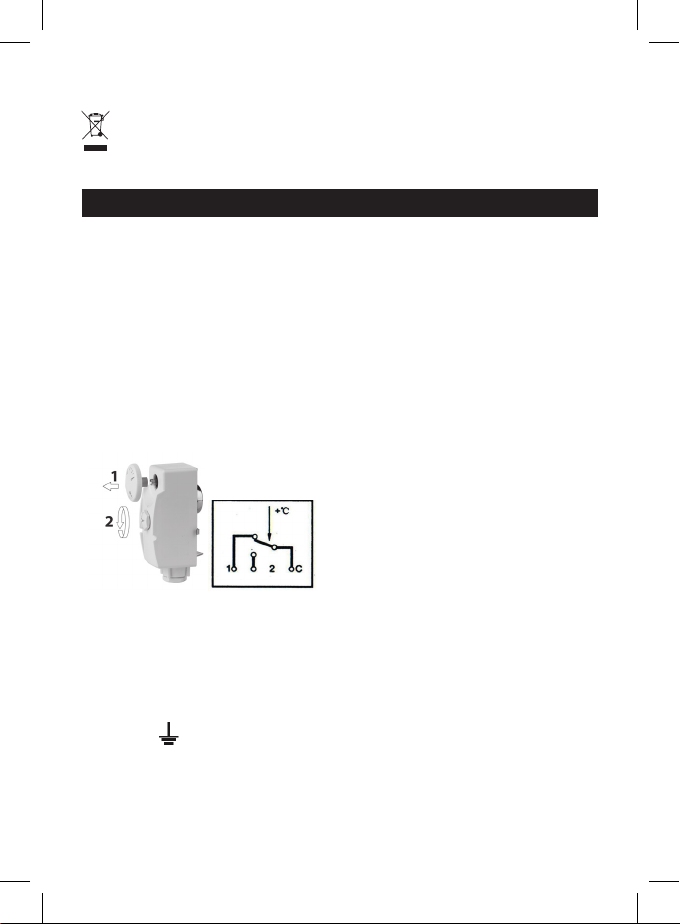

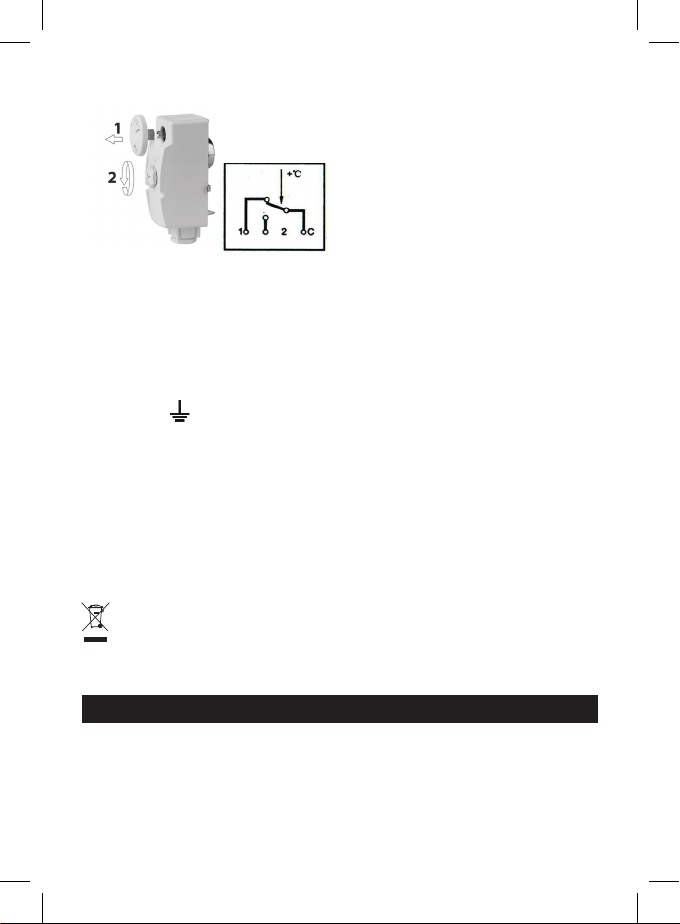

1. Otvorte termostat tým, že odstránite číselník (1) a uvoľníte veľkú plastovú skrutku (2).

2. Odstráňte veko puzdra. Štyri káblové svorky, ktoré teraz môžete vidieť, sa pripoja nasledovne:

• Svorka C a 1 = otvárač

3. Termostat sa otvorí pri rastúcej teplote a uzavrie v prípade klesajúcej teploty

(napr. funkcia = „kúrenia“).

• Svorka C a 2 = otvárač

4. Termostat sa uzavrie pri rastúcej teplote a otvorí v prípade klesajúcej teploty

(napr. funkcia = „chladenia“).

• Svorka Inštaláciu môže vykonávať iba profesionálny inštalatér v súlade s plánom pripojenia. Okrem toho musí inštalácia tiež zodpovedať aktuálne platným smerniciam a špecikáciám vášho dodávateľa energie. Inštalácia sa vždy vykonáva pri vypnutom prívode prúdu; musia sa dodržiavať bezpečnostné špecikácie. Dodržujte maximálny spínací prúd uvedený v technických údajoch!

Technické údaje

Prevádzkové napätie: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 dvojcestný kontakt Spínací prúd: 16 (4) A – 230 V, 6 (1) A – 400 V Rozsah riadenie teploty: 0 °C – 90 °C

= uzemnenie

Page 5

Snímací prvok: kvapalný snímač Krytie: IP40

Nevyhadzujte elektrické spotrebiče ako netriedený komunálny odpad, použite zberné miesta triedeného odpadu. Pre aktuálne informácie o zberných miestach kontaktujte miestne úrady. Pokiaľ sú elektrické spotrebiče uložené na skládkach odpadkov, nebezpečné látky môžu presa-

kovať do podzemnej vody a dostať sa do potravinového reťazca a poškodzovať vaše zdravie.

PL | Termostat z czujnikiem kapilarnym

Instrukcja obsługi i instalacji Własności

• Termostat z czujnikiem kapilarnym i widoczną podziałką zewnętrzną.

• Łatwe ustawianie za pomocą dużego ręcznego pokrętła.

• Zakres temperatury 0 °C – 90 °C (rozdzielczość 5 °C).

• Łatwe podłączenie elektryczne s za pomocą wygodnych zacisków do przewodów.

Montaż

1. Termostat ustawiony na powierzchni rury mocujemy w dowolnym miejscu i zabezpieczamy czujnik zewnętrzny na powierzchni części systemu zapewniającego przepływ wody, którego temperaturę ma kontrolować czujnik. Zwracamy uwagę na to, aby uzyskać dobry i bezpieczny kontakt czujnika z powierzchnią. (Przed zabezpieczeniem czujnika niezbędne jest usunięcie w miejscu instalacji całej warstwy izolacji.)

2. Rurki kapilarnej między termostatem i czujnikiem zewnętrznym nie wolno wyginać w żadnej sytuacji!

Podłączenie elektryczne

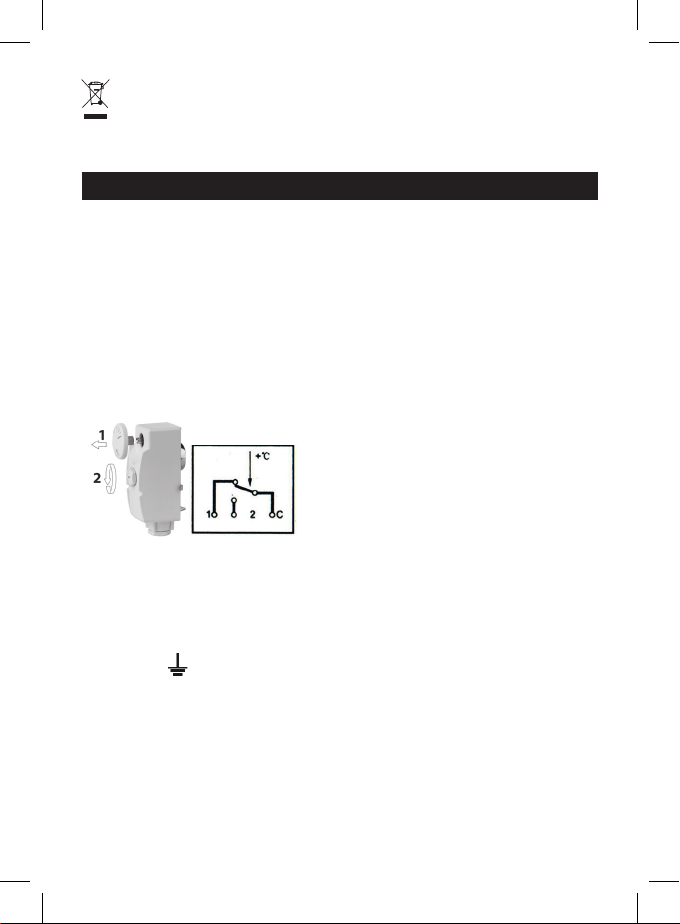

1. Termostat sprawdzamy tak, że usuwamy podziałkę (1) i odkręcamy dużą plastikową śrubę (2).

2. Zdejmujemy obudowę. Cztery zaciski do przewodów, które teraz są widoczne, podłączmy następująco:

• Zaciski C i 1 = przełączenie

3. Termostat otworzy się przy wzroście temperatury i zamknie w przypadku spadku temperatury (na przykład funkcja = „grzanie“).

• Zaciski C i 2 = przełączenie

4. Termostat zamknie się przy wzroście temperatury i otworzy w przypadku spadku temperatury (na przykład funkcja = „chłodzenie“).

• Zacisk Instalację może wykonać tylko profesjonalny instalator zgodnie ze schematem połączeń. Oprócz tego instalacja musi również odpowiadać aktualnie obowiązującym przepisom i warunkom Państwa dostawcy energii elektrycznej. Instalację wykonuje się zawsze przy wyłączonym zasilaniu elektrycznym; należy bezwzględnie przestrzegać przepisów bezpieczeństwa. Należy przestrzegać maksymalnego natężenia przełączanego prądu, który jest podany w danych technicznych!

= uziemienie

Page 6

Dane techniczne

Napięcie pracy: 230 V AC 50 Hz, 400 V AC 50 Hz Styki: 1 styk podwójny Prąd przełączany: 16 (4) A – 230 V, 6 (1) A – 400 V Zakres sterowanej temperatury: 0 °C – 90 °C Czujnik: czujnik cieczowy Stopień ochrony: IP40

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć

się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

HU | Kapilláris érzékelővel ellátott termosztát

Üzemeltetési útmutató és telepítés Leírás

• Kapilláris érzékelő termosztát látható külső skálával.

• Egyszerű működtetés a nagy manuális tárcsának köszönhetően.

• Hőmérsékleti tartomány 0 °C – 90 °C (tűrés 5 °C).

• Egyszerű elektromos csatlakozás a kellően nagy kábelrögzítőknek köszönhetően.

Telepítés

1. A termosztátot a cső felszínére kell szerelni, hozzá kell erősíteni és a külső érzékelőt rögzíteni kell egy olyan tetszőleges helyre, amely a rendszer vízvezetésre kijelölt felületén található, ahol a hőmérséklet mérve lesz. Ellenőrizze a közvetlen és biztonságos érintkezést a felülettel. (Minden szigetelést el kell távolítani arról a felületről, ahova az érzékelő fel lesz szerelve.)

2. A termosztát és a külső érzékelő kapilláris cső semmilyen esetben sem lehet íves, (hajlított) állapotban!

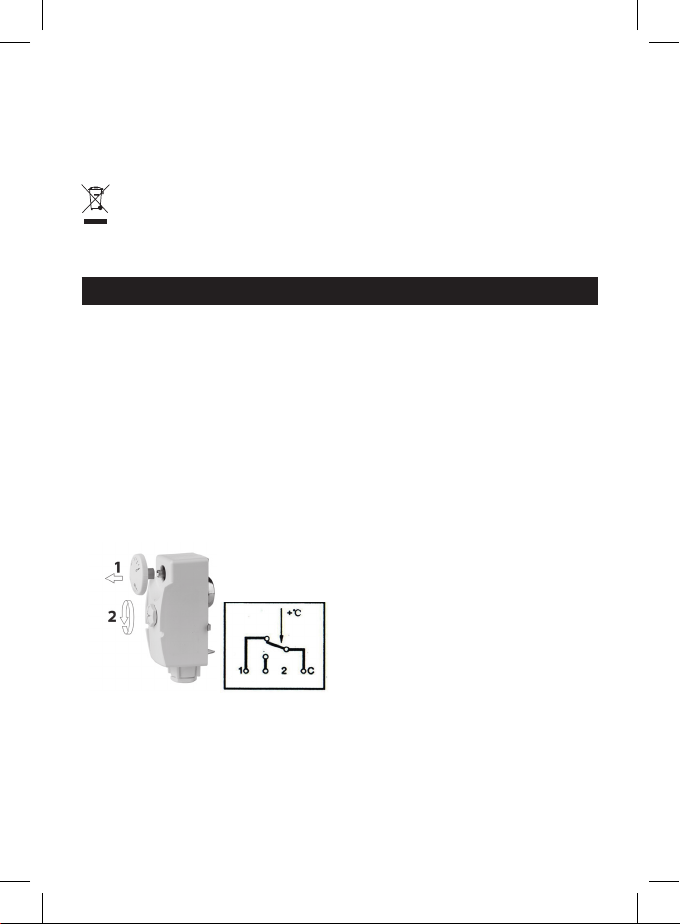

Elektromos csatlakozás

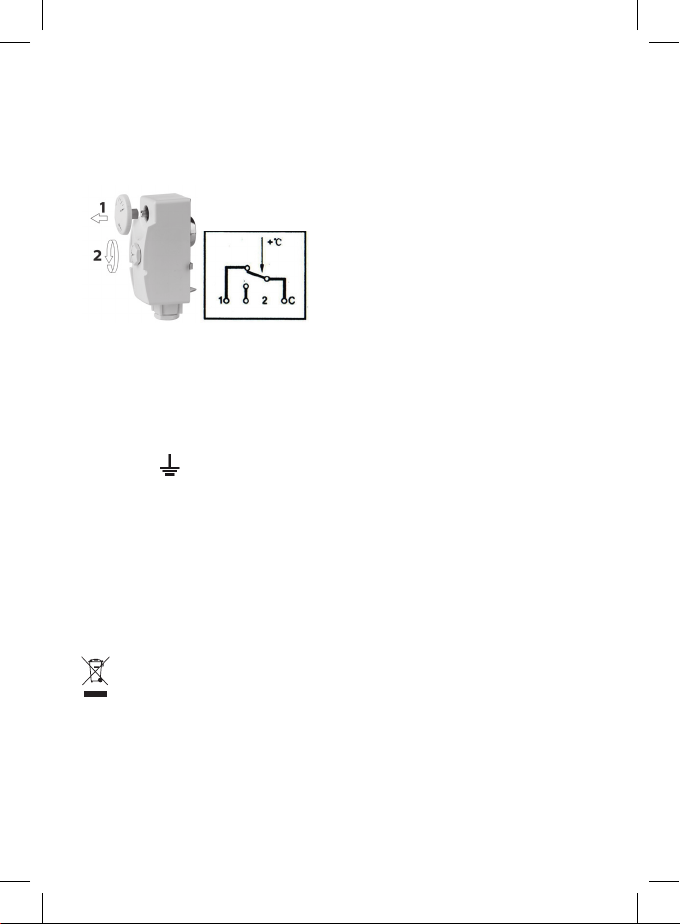

1. Nyissa ki a termosztátot a tárcsa kihúzásával (1), majd csavarja ki a nagy műanyag csavart (2).

2. Vegye le a fedőt a dobozról. Most láthatja a négy műanyag rögzítőt, amelyeket a következőképpen kell csatlakoztatni:

• C rögzítő és 1 = nyitó

3. A termosztát a hőmérséklet növekedésével kinyílik, a hőmérséklet csökkenésével pedig becsukódik (Pl.: funkció= “Fűtés”).

• C rögzítő és 2 = nyitó

4. A termosztát a hőmérséklet növekedésével kinyílik, a hőmérséklet csökkenésével pedig becsukódik (Pl.: funkció= “Hűtés”).

Page 7

• Rögzítő = Földelés A telepítést csak fűtésszerelő szakemberek végezhetik a kapcsolási rajz alapján. A telepítésnek továbbá meg kell felelnie a jelenleg érvényes előírásoknak és az energiaszolgáltató által kiadott műszaki előírásoknak is. Mindig le kell kapcsolni az áramellátást a telepítés elvégzésekor. Minden biztonsági előírást be kell tartani. Vegye gyelembe a műszaki előírásokban feltüntetett maximális kapcsolási áramot!

Műszaki leírás

Üzemi feszültség: 230 V AC 50 Hz, 400 V AC 50 Hz Kapcsolat: 1 kétirányú kapcsolat Kapcsolási áram: 16 (4) A – 230 V, 6 (1) A – 400 V A hőmérséklet ellenőrzési tartománya: 0 °C – 90 °C Érzékelő egység: folyékony érzékelő Lefedettség: IP40

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi

hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

SI | Termostat s kapilarnim senzorjem

Navodila za uporabo in instalacijo Lastnosti

• Termostat s kapilarnim senzorjem in vidljivo zunanjo lestvico.

• Enostavno delovanje s pomočjo velike ročne številčnice.

• Območje temperature 0 °C – 90 °C (ločljivost 5 °C).

• Enostavna električna priključitev s pomočjo zadostno velikih kabelskih sponk.

Montáž

1. Termostat, ki ga pritrjujete na površino cevi, pritrdite na poljubnem mestu in ksirajte zunanji senzor na površini dela sistema, namenjenega za prenos vode, katerega temperaturo naj bi senzor zaznavalo. Pazite na to, da boste zagotovili neposreden in varen kontakt s površino. (Pred ksacijo senzorja je treba na mestu instalacije odstraniti vso izolacijo.)

2. Kapilarne cevi med termostatom in zunanjim senzorjem se v nobenem primeru ne sme upogibati!

Električna priključitev

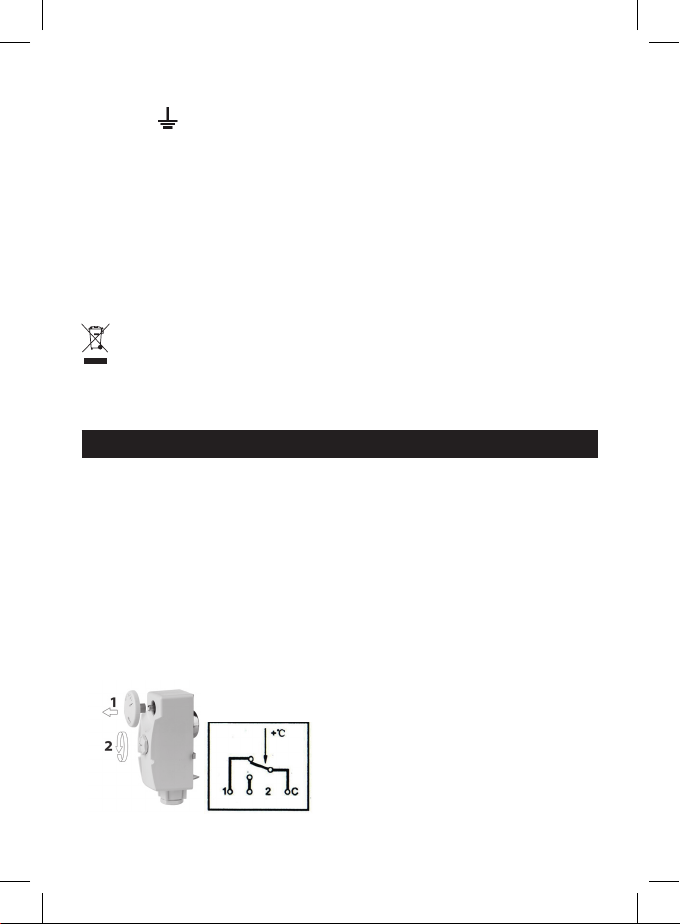

1. Odprite termostat s tem, da odstranite številčnico (1) in sprostite velik plastičen vijak (2).

2. Odstranite pokrov ohišja. Štiri kabelske sponke, ki jih zdaj lahko vidite, se priključijo takole:

• Sponka C in 1 = odpirač

Page 8

3. Termostat se odpre pri naraščajoči temperaturi in zapre v primeru padajoče temperature (npr. funkcija = „ogrevanje“).

• Sponka C in 2 = odpirač

4. Termostat se zapre pri naraščajoči temperaturi in odpre v primeru padajoče temperature (npr. funkcija = „hlajenje“).

• Sponka Instalacijo sme opravljati le profesionalni inštalater v skladu z načrtom priključitve. Poleg tega mora instalacija ustrezati tudi aktualno veljavnim direktivam in specikacijam vašega dobavitelja energije. Instalacija se vedno opravlja pri izključenem dovodu toka; mora se upoštevati varnostna specikacija. Upoštevajte maksimalni vklopni tok, naveden v tehničnih podatkih!

Tehnični podatki

Delovna napetost: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 dvosmeren kontakt Vklopni tok: 16 (4) A – 230 V, 6 (1) A – 400 V Območje upravljanja temperature: 0 °C – 90 °C Snemalni element: kapilarni senzor Zaščita: IP40

Električnih naprav ne odlagajte med mešane komunalne odpadke, uporabljajte zbirna mesta ločenih odpadkov. Za aktualne informacije o zbirnih mestih se obrnite na krajevne urade. Če so električne naprave odložene na odlagališčih odpadkov, lahko nevarne snovi pronicajo v podtalni-

co, pridejo v prehransko verigo in škodijo vašemu zdravju.

= ozemljitev

RS|HR|BA|ME | Termostat s kapilarnim osjetnikom

Upute za rukovanje i instalaciju Svojstva

• Termostat s kapilarnim osjetnikom i vanjskom skalom.

• Jednostavan rad pomoću velikog ručnog brojčanika.

• Raspon temperature od 0 °C do 90 °C (razlučivost 5 °C).

• Jednostavno električno priključenje pomoću dovoljno velikih kabelskih stezaljki.

Montaža

1. Pričvršćeni termostat na površinu cijevi pričvrstite na bilo koje mjesto i osigurajte vanjski osjetnik na površini dijela sustava namijenjenoga za prijenos vode, čiju temperaturu će termostat zapisivati. Vodite računa kako biste osigurali izravan i siguran kontakt s površinom. (Prije osiguranja osjetnika neophodno je na mjestu instalacije odstraniti svu izolaciju.)

2. Kapilarna cijev između termostata i vanjskog osjetnika se ni u kom slučaju ne smije savijati!

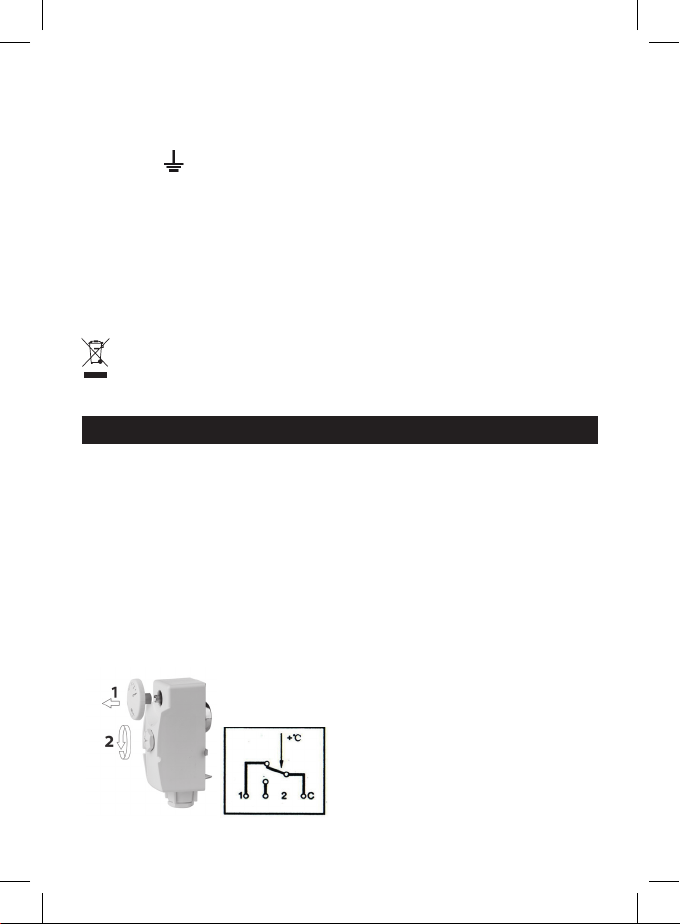

Električni priključak

Page 9

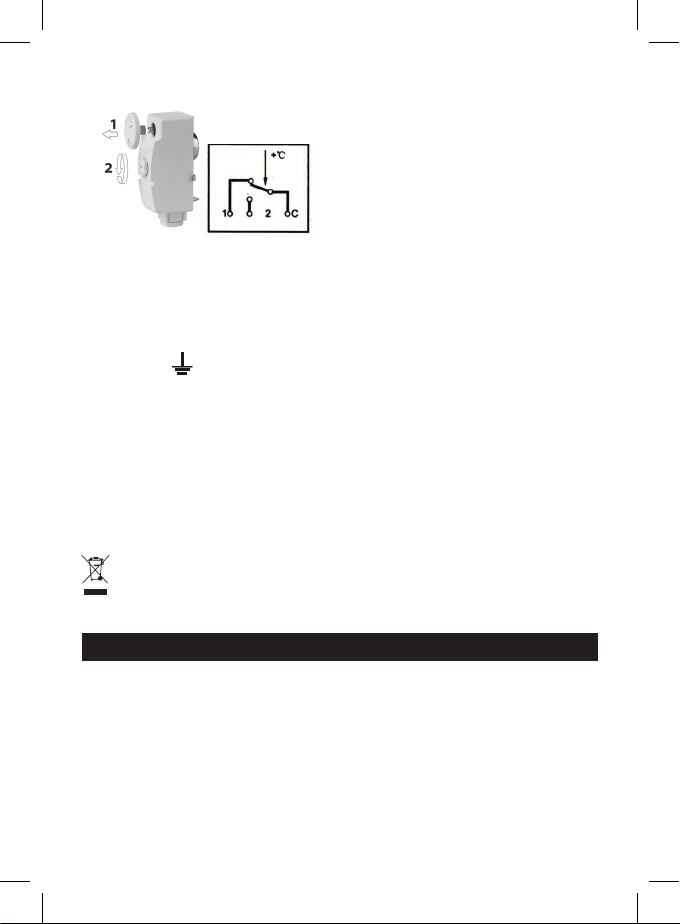

1. Otvorite termostat tako da odstranite brojčanik (1) i popustite veliki plastični vijak (2).

2. Odstranite poklopac čahure. Četiri kabelske stezaljke koje sada možete zapaziti priključuju se ovako:

• Stezaljka C i 1 = otvarač

3. Termostat se otvori prilikom temperature u porastu i zatvori u slučaju da temperatura pada (npr. funkcija = „grijanja).

• Stezaljka C i 2 = otvarač

4. Termostat se zatvori prilikom temperature u porastu i otvori u slučaju da temperatura pada (npr. funkcija = „hlađenja).

• Stezaljka Instalaciju može vršiti samo profesionalan instalater u skladu s planom priključenja. Osim toga, instalacija također mora odgovarati trenutno važećim smjernicama i specikacijama vašeg dobavljača energije. Instalacija se uvijek vrši kada je dovod struje isključen; moraju se poštivati sigurnosne specikacije. Poštujte maksimalni uklopnu struju navedenu u tehničkim podacima!

Tehnički podaci

Radni napon: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 dvosmjerni kontakt Uklopna struja: 16 (4) A – 230 V, 6 (1) A – 400 V Opseg upravljanja temperature: 0 °C – 90 °C Osjetilni element: tekući osjetnik Zaštita: IP40

Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakupljanje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktirajte lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrije-

ti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje.

= uzemljenje

DE | Thermostat mit Kapillarfühler

Bedienungs- und Installationsanweisung Eigenschaften

• Thermostat mit Kapillarfühler und sichtbarer Außenskala.

• Einfacher Betrieb mithilfe eines großen Handknopfes.

• Temperaturbereich 0 °C – 90 °C (Auösung 5 °C).

• Einfacher elektrischer Anschluss mithilfe ausreichend großer Kabelklemmen.

Montage

1. Den Thermostat auf dem Rohr an einer beliebiger Stelle befestigen und den externen Fühler auf der Oberäche des Wasserübertragungssystems, dessen Temperatur der Fühler aufnehmen soll, sichern. Auf direkten und sicheren Kontakt mit der Oberäche achten. (Vor Befestigen des Fühlers an der Installationsstelle unbedingt die gesamte Dämmung entfernen.)

2. Das Kapillarrohr zwischen Thermostat und externem Fühler darf nicht gebogen werden!

Page 10

Elektrischer Anschluss

1. Den Thermostat önen, indem der Skalenknopf (1) entfernt und die große Kunststoschraube (2) gelöst werden.

2. Den Deckel des Gehäuses abnehmen. Die vier Kabelklemmen, die jetzt zu sehen sind, werden so angeschlossen:

• Klemme C und 1 = Öner

3. Der Thermostat önet sich bei steigender Temperatur und schließt sich bei sinkender Temperatur (z.B. Funktion = „Heizung“).

• Klemme C und 2 = Öner

4. Der Thermostat schließt sich bei steigender Temperatur und önet sich bei sinkender Temperatur (z.B. Funktion = „Kühlung“).

• Klemme Die Installation darf nur ein professioneller Installateur nach Anschlussplan durchführen. Außerdem muss die Installation auch den aktuell gültigen Richtlinien und den Spezikationen Ihres Energielieferanten entsprechen. Die Installation immer bei abgeschaltetem Strom vornehmen und die Sicherheitsspezikation einhalten. Den maximalen Schaltstrom nach technischen Angaben einhalten!

Technische Angaben

Betriebsspannung: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 Zweiwegkontakt Schaltstrom: 16 (4) A – 230 V, 6 (1) A – 400 V Geregelter Temperaturbereich: 0 °C – 90 °C Abtastelement: Flüssigfühler Schutzart: IP40

Die Elektroverbraucher nicht als unsortierter Kommunalabfall entsorgen, Sammelstellen für sortierten Abfall bzw. Müll benutzen. Setzen Sie sich wegen aktuellen Informationen über die

jeweiligen Sammelstellen mit örtlichen Behörden in Verbindung. Wenn Elektroverbraucher auf üblichen Mülldeponien gelagert werden, können Gefahrstoe ins Grundwasser einsickern und in den Lebensmittelumlauf gelangen, Ihre Gesundheit beschädigen und Ihre Gemütlichkeit verderben.

= Erdung

UA | Термостат з капілярним датчиком

Інструкція для обслуговування та установка Властивості

• Термостат з капілярним датчиком та видимою зовнішньою шкалою.

• Просте управління за допомогою великого ручного чисельника.

• Температурний діапазон 0 °C – 90 °C (диференція 5 °C).

• Просте електричне підключення з допомогою досить великих кабельних клем.

Page 11

Установка

1. Термостат кріпиться до поверхні трубки прикріпіть в будь-якому місці та забезпечте зовнішній датчик на поверху частини системи, призначеної для циркуляції води, температура якої датчик буде записувати. Дбайте про те, щоб забезпечити прямий і безпечний контакт з поверхнею. (Перед укріпленням датчика, необхідно в місці установки відсторонити всю ізоляцію.)

2. Капілярну трубку між термостатом та зовнішнім датчиком в жодному разі не дозволяється згинати!

Електричне підключення

1. Термостат відкрийте знявши числовик (1) та відпустіть великий пластиковий гвинт (2).

2. Зніміть кришку корпусу. Чотири кабельні гвинти, котрі тепер ви можете бачити, приєднується наступним чином:

• Клема C тa 1 = відкривач

3. Термостат відкривається при підвищенні температури і закривається у разі зниження температури (напр. функція = „нагрівання“).

• Клема C та 2 = відкривач

4. Термостат закривається при підвищенні температури і відкривається у разі зменшення температури (напр. функція = „охолодження“).

• Клема Установку може виконувати тільки професійний сантехнік керуючись планом підключенням. Крім того, установка також повинна відповідати актуально даним директивам та специфікації вашого енергетичного постачальника. Установка завжди проводиться, коли відключена напруга; необхідно дотримуватися специфікації безпеки. Дотримуйтеся максимального струму перемикання, котрий вказаний в технічній документації!

Технічні дані

Робоча напруга: 230 В AC 50Гц, 400 B AC 50Гц Контакт: 1 двосторонній контакт Токове перемикання: 16 (4) A – 230 B, 6 (1) A – 400 В Діапазон регулювання температури: 0 °C – 90 °C Чутливий елемент: жидкий датчик Кришка: IP40

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до

установ за місцем проживання. Якщо електричні присторої розміщені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров’я.

= заземлення

Page 12

RO|MD | Termostat cu senzor capilar

Instrucțiuni de utilizare și instalare Caracteristici

• Termostat cu senzor capilar și scară externă vizibilă.

• Utilizare simplă cu ajutorul unui cadran manual mare.

• Gama de temperatură 0 °C – 90 °C (rezoluție 5 °C).

• Conectare electrică simplă cu ajutorul bornelor de cablu destul de mari.

Montajul

1. Termostatul îl xați la locul ales pe suprafața conductei și asigurați senzorul extern pe suprafața componentei sistemului destinat transferului apei, a cărui temperatură o va înregistra senzorul. Aveți în vedere să asigurați contactul direct și sigur cu această suprafață. (Înaintea asigurării senzorului este necesară înlăturarea completă a izolației în acest loc.)

2. Îndoirea tubului capilar între termostat și senzorul extern este inadmisibilă!

Conectarea electrică

1. Deschideți termostatul, înlăturând cadranul (1), și destrângeți șurubul mare de plastic (2).

2. Înlăturați capacul carcasei. Patru clame de cablu, pe care le puteți vedea acum, se conectează astfel:

• Borna C și 1 = deschizător

3. Termostatul se deschide la temperatura în creștere și se închide la temperatura în descreștere (de ex. funcția = „încălzire“).

• Borna C și 2 = deschizător

4. Termostatul se închide la temperatura în creștere și se deschide la temperatura în descreștere (de ex. funcția = „răcire“).

• Borna Instalarea poate  efectuată doar de un instalator profesionist în conformitate cu schița de conectare. În plus, instalația trebuie să corespundă cu directivele actuale valabile și specicațiile furnizorului dumneavoastră de energie. Instalarea se execută întotdeauna ind curentul electric deconectat; trebuie respectate specicațiile de securitate. Respectați curentul de conectare maxim specicat în datele tehnice!

Date tehnice

Tensiune de funcționare: 230 V AC 50 Hz, 400 V AC 50 Hz Contact: 1 contact bidirecțional Curent de conectare: 16 (4) A – 230 V, 6 (1) A – 400 V Gama de reglare a temperaturii: 0 °C – 90 °C Element de detectare: detector lichid Protecție: IP40

= împământare

Page 13

Nu aruncaţi consumatorii electrici la deşeuri comunale nesortate, folosiţi bazele de recepţie a deşeurilor sortate. Pentru informaţii actuale privind bazele de recepţie contactaţi organele loca-

le. Dacă consumatorii electrici sunt depozitaţi la stocuri de deşeuri comunale, substanţele periculoase se pot in ltra în apele subterane şi pot să ajungă în lanţul alimentar, periclitând sănătatea şi confortul dumneavoastră.

LT | Termostatas su kapiliariniu jutikliu

Eksploatavimo instrukcija ir montavimas Aprašymas

• Termostatas su kapiliariniu jutikliu ir matoma išorine skale.

• Didelis rankinis diskas užtikrina paprastą naudojimą.

• Temperatūrų diapazonas: 0–90 °C (paklaida 5 °C).

• Pakankamai dideli laidų gnybtai leidžia paprastai prijungti elektrą.

Montavimas

1. Ant vamzdžio montuojamas termostatas turi būti tvirtinamas bet kurioje vietoje pritvirtinant išorinį jutiklį prie vandens perdavimui skirtos sistemos paviršiaus, kur turi būti matuojama temperatūra. Stebėkite, kad sąlytis su paviršiumi būtų tiesioginis ir saugus. (Nuo tos vietos, kur bus montuojamas jutiklis, būtina pašalinti bet kokią izoliaciją.)

2. Jokiais būdais negalima sulenkti tarp termostato ir išorinio jutiklio esančio kapiliarinio vamzdelio!

Elektros jungtis

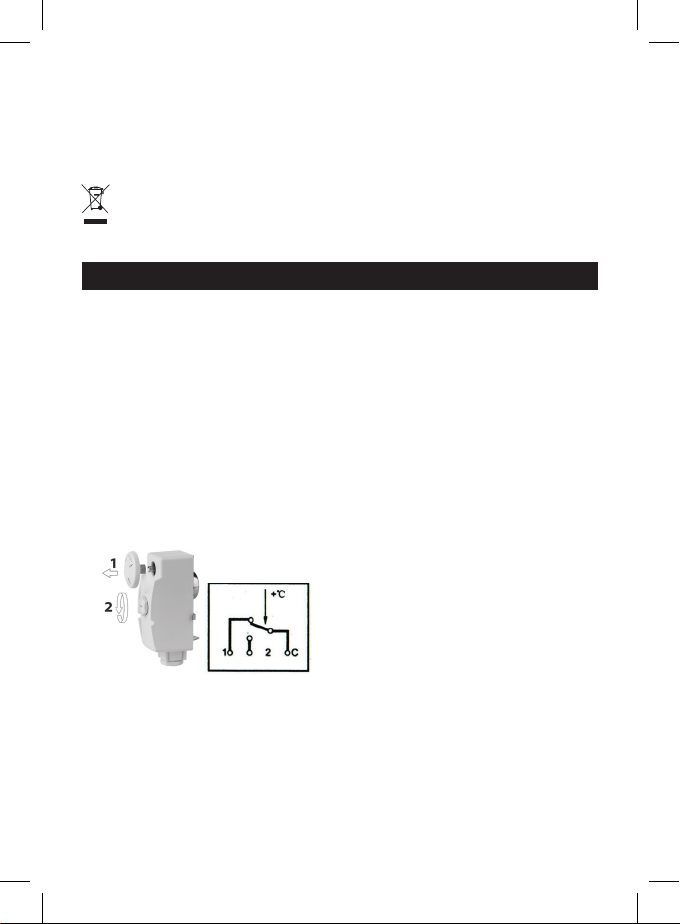

1. Patraukite diską (1) ir atidarykite termostatą, tada atlaisvinkite didelį plastikinį sraigtą.

2. Nuimkite dėžutės dangtelį. Pamatysite keturis plastikinius gnybtus, kuriuos būtina prijungti taip:

• C gnybtas ir 1 = atidarytuvas

3. Temperatūrai kylant termostatas bus atidarytas, o temperatūrai krentant – uždarytas

(pvz., funkcija = „Šildymas“).

• C gnybtas ir 2 = atidarytuvas

4. Temperatūrai kylant termostatas bus uždarytas, o temperatūrai krentant – atidarytas

(pvz., funkcija = „Aušinimas“).

• Gnybtas Montavimo darbus gali atlikti tik šildymo technikos specialistas ir tik pagal jungimo schemą. Įranga taip pat privalo atitikti galiojančių teisės aktų reikalavimus ir energijos tiekėjo nustatytas specikacijas. Montavimo darbus galima atlikti tik išjungus elektros energijos tiekimą. Būtina paisyti visų saugos techninių sąlygų. Paisykite techninėje specikacijoje nurodytos maksimalios perjungimo srovės.

Techniniai duomenys

Darbinė įtampa: 230 V ~ 50 Hz, 400 V ~ 50 Hz Kontaktas: 1 dvikryptis kontaktas Perjungimo srovė: 16 (4) A – 230 V, 6 (1) A – 400 V Temperatūros reguliavimo ribos: 0–90 °C Jutiklis: skysčio jutiklis Apsauga: IP40

= Įžeminimas

Page 14

Nemeskite kartu su buitinėmis atliekomis. Pristatykite į specialius rūšiuojamoms atliekoms skirtus surinkimo punktus. Susisiekite su vietinėmis valdžios institucijomis, kad šios suteiktų

informaciją apie surinkimo punktus. Jei elektroniniai prietaisai yra išmetami atliekų užkasimo vietose, kenksmingos medžiagos gali patekti į gruntinius vandenis, o paskui ir į maisto grandinę, ir tokiu būdu pakenkti žmonių sveikatai.

LV | Kapilārais termostats ar sensoru

Lietošanas instrukcijas un uzstādīšana Apraksts

• Kapilārais sensors-termostats ar redzamu ārējo skalu.

• Vienkārši lietojams, izmantojot lielo regulēšanas pogu.

• Temperatūras diapazons: no 0 °C – 50 °C (pielaide 5 °C).

• Vienkārša pieslēgšana elektrībai, izmantojot pietiekami lielās kabeļu skavas.

Uzstādīšana

1. Termostats jāuzstāda uz caurules virsmas – pievienojiet to jebkurai vietai un nostipriniet ārējo sensoru uz ūdens pārvades sistēmas virsmas, kur nepieciešams mērīt temperatūru. Nodrošiniet tiešu un drošu saskarsmi ar virsmu. (No vietas, kur plānots uzstādīt sensoru, nepieciešams noņemt jebkāda veida izolāciju.)

2. Kapilāro cauruli, kas atrodas starp termostatu un ārējo sensoru, aizliegts saliekt!

Elektriskie savienojumi

1. Atveriet termostatu, izvelkot grozāmo pogu (1), un atskrūvējiet lielo plastmasas skrūvi (2).

2. Noņemiet korpusa vāciņu. Tagad Jūs redzat četras plastmasas skavas, kas jāsavieno turpmāk norādītajā veidā:

• Skava C un 1 = atvērējs

3. Termostats tiks atvērts, temperatūrai pieaugot, un tiks aizvērts, temperatūrai krītot.

(Piem., funkcija = „Uzkaršana”.)

• Skava C un 2 = atvērējs

4. Termostats tiks aizvērts, temperatūrai pieaugot, un tiks atvērts, temperatūrai krītot.

(Piem., funkcija = „Atdzišana”.)

• Skava Uzstādīšanu atļauts veikt vienīgi profesionāliem apsildīšanas tehniķiem un vienīgi saskaņā ar savienošanas plānu. Uzstādīšanai jāatbilst spēkā esošajiem tiesību aktiem un elektroenerģijas piegādātāja norādītajiem parametriem. Uzstādīšana vienmēr jāveic pēc elektropadeves atslēgšanas. Jāievēro visi drošības noteikumi. Ievērojiet tehniskajos parametros norādīto maksimālo pārslēgšanas strāvu!

= Zemēšana

Page 15

Tehniskie parametri

Darbības spriegums: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakts: 1 pārslēdzējkontakts Pārslēgšanas strāva: 16 (4) A – 230 V, 6 (1) A – 400 V Temperatūras kontroles diapazons: 0 °C – 90 °C Sensora iekārta: šķidrais sensors Pārklājums: IP40

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt

pazemes ūdeņos un tālāk arī barības ķēdē, kur tās var ietekmēt cilvēka veselību.

EE | Kapillaaranduriga termostaat

Kasutusjuhend ja paigaldamine Kirjeldus

• Kapillaaranduriga termostaat nähtava välise skaalaga.

• Tänu suurele manuaalvalijale on see hõlpsasti kasutatav.

• Temperatuurivahemik 0 °C – 90 °C (lubatud hälve 5 °C).

• Lihtne elektriühendus tänu piisavalt suurtele kaabliklambritele.

Paigaldamine

1. Termostaat paigaldatakse toru pinnale, kinnitage ükskõik millisele kohale ja kinnitage välisandur veeülekandeks mõeldud süsteemi pinnale, kus temperatuuri tuleb mõõta. Jälgige, et kokkupuude pinnaga oleks otsene ja ohutu. (Anduri paigaldamise kohast tuleb eemaldada kogu isolatsioon.)

2. Termostaadi ja välisanduri vaheline kapillaartoru ei tohi mingil juhul olla kumerdunud (painutatud)!

Elektriühendus

1. Termostaadi avamiseks tõmmake valija (1) välja, seejärel vabastage suure plastkruvi (2).

2. Eemaldage korpuse kaas. Nüüd näete nelja plastklambrit, need tuleb ühendada järgmiselt.

• Klamber C ja 1 = avaja

3. Termostaat avatakse temperatuuri tõusmisel ja suletakse temperatuuri alanemisel

(Nt funktsioon = „küte“).

• Klamber C ja 2 = avaja

4. Termostaat suletakse temperatuuri tõusmisel ja avatakse temperatuuri alanemisel

(Nt funktsioon = „jahutus“).

• Klamber Paigaldust võib teha ainult professionaalne küttekehade tehnik ja ainult vastavalt ühenduse plaanile. Lisaks peab paigaldus vastama kehtivatele eeskirjadele ja ka teie energiatarnija väljastatud nõuetele. Paigaldamine peab alati toimuma siis, kui elektritoide on välja lülitatud. Järgida tuleb kõiki ohutusnõudeid. Järgige tehnilises kirjelduses toodud maksimaalset lülitusvoolu!

= maandus

Page 16

Tehnilised andmed

Talitluspinge: 230 V vahelduvvoolu 50 Hz, 400 V vahelduvvoolu 50 Hz Ühendus: 1 – kahesuunaline ühendus Lülitusvool: 16 (4) A – 230 V, 6 (1) A – 400 V Temperatuuri reguleervahemik: 0 °C – 90 °C Andurseade: vedeliku andur Katvus: IP40

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel võivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning

mõjutada nii inimeste tervist.

BG | Термостат с капилярен датчик

Инструкции за работа и монтаж Описание

• Термостат с капилярен датчик с видима външна скала.

• Лесен за използване благодарение на големия ръчен циферблат.

• Температурен диапазон 0 °C – 90 °C (толеранс 5 °C).

• Лесно електрическо свързване благодарение на достатъчно дългите кабелни скоби.

Монтаж

1. Термостатът трябва да се монтира към повърхността на тръбата, да се закрепи към място и да се обезопаси външния датчик на повърхността на системата, обозначен за воден трансфер, където се предполага извършване на измерване на температурата. Следете за директен и безопасен контакт с повърхността. (Всяка изолация трябва да се отстрани от мястото, където сензорът ще се монтира.)

2. Капилярната тръба между термостата и външния датчик не трябва да се извива (огъва) в никакъв случай!

Електрическо свързване

1. Отворете термостата чрез изтегляне на циферблата (1) и освободете големия пластмасов винт (2).

2. Свалете капака от кутията. Сега виждате четирите пластмасови скоби, те трябва да се свържат по следния начин:

• Скоба C и 1 = отваряч

3. Термостатът ще се отвори при увеличаване на температурата и ще се затвори при намаляването й (напр. функция = „Нагряване“).

• Скоба C и 2 = отваряч

Page 17

4. Термостатът ще се затвори при увеличаване на температурата и ще се отвори при намаляването й (напр. функция = „Охлаждане“).

• Скоба Монтажът може да се извърши само от професионален техник за отопление и в съответствие с плана за свързване. Освен това монтажът трябва да съответства на текущо валидните разпоредби и трябва да се съобразява със спецификациите, издадени от вашия енергиен доставчик. Монтажът трябва да се извършва винаги с изключено електрозахранване. Всички спецификации за безопасност трябва да се спазват. Спазвайте максималния превключващ ток в техническите спецификации!

Технически характеристики

Работно напрежение: 230 V AC 50 Hz, 400 V AC 50 Hz Контакт: 1 девиаторен контакт Превключващ ток: 16 (4) A – 230 V, 6 (1) A – 400 V Температурен контролен диапазон: 0 °C – 90 °C Сензорен модул: течен сензор Покритие: IP40

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете

за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.

= Замасяване

FR | Thermostat capillaire

Manuel d’utilisation et d’installation Caractéristiques

• Thermostat avec capteur capillaire et échelle extérieure visible.

• Fonctionnement simple à l’aide d’un grand cadran manuel.

• Plage de température de 0 °C à 90 °C (résolution 5 °C).

• Connexion électrique simple à l’aide de bornes susamment grandes.

Installation

1. Fixer le thermostat à la surface d’un tuyau à n’importe quel endroit. Ensuite, xer le capteur externe sur la surface du système destiné au transfert d’eau dont la température doit être enregistrée par le capteur. S’assurer que le contact avec la surface est direct et sûr. (Il est impératif de retirer tout matériau isolant du site d’installation avant de xer le capteur.)

2. Les tubes capillaires entre le thermostat et le capteur externe ne doivent en aucun cas être pliés!

Connexion électrique

Page 18

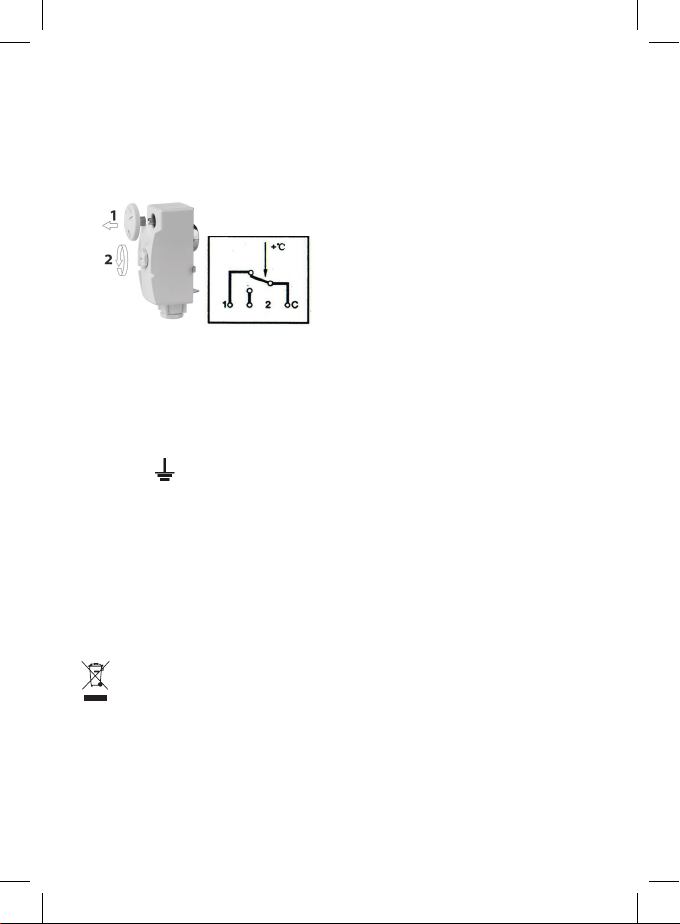

1. Ouvrir le thermostat en retirant le cadran (1) et en desserrant la grande vis en plastique (2).

2. Déposer le couvercle du boîtier. La connexion des quatre bornes, maintenant visibles, se fait comme suit:

• Borne C et 1 = ouvreur

3. Le thermostat s’ouvre à une température croissante et se referme en cas de température décroissante (par exemple, fonction = «chauage»).

• Borne C et 2 = ouvreur

4. Le thermostat se ferme à une température croissante et s’ouvre en cas de température décroissante (par exemple, fonction = «chauage»).

• Borne L’installation ne doit être eectuée que par un installateur professionnel conformément au plan de connexion. En outre, l’installation doit également être conforme aux directives actuelles et aux spécications de votre fournisseur d’énergie. L’installation est toujours eectuée lorsque l’alimentation est coupée; les spécications de sécurité doivent être respectées. Respecter le courant de commutation maximal spécié dans les données techniques!

Données techniques

Tension de fonctionnement: 230 V AC 50 Hz, 400 V AC 50 Hz Contact: 1 contact bidirectionnel Courant de commutation: 16 (4) A – 230 V, 6 (1) A – 400 V Plage de contrôle de la température: 0 °C – 90 °C Élément de détection: capteur de liquide Protection: IP40

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets tries. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre

les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent aecter la santé humaine.

= mise à terre

IT | Termostato con sensore capillare

Istruzioni per l’uso e l’installazione Proprietà

• Termostato con sensore capillare e scala esterna visibile.

• Facile da usare grazie all’ampio quadrante manuale.

• Intervallo di temperatura 0 °C – 90 °C (incrementi di 5 °C).

• Collegamento elettrico semplice grazie a serra-cavi sucientemente grandi.

Montaggio

1. Collegare il termostato ssato alla supercie del tubo in qualsiasi luogo e ssare il sensore esterno sulla supercie della parte del sistema per il trasferimento dell’acqua la cui temperatura deve essere registrata dal sensore. Fare attenzione ad assicurare un contatto diretto e sicuro con la supercie. (Prima di ssare il sensore, è necessario rimuovere tutto l’isolamento nel sito di installazione.)

2. Il tubo capillare tra il termostato e il sensore esterno non deve piegarsi in nessun caso!

Page 19

Collegamento elettrico

1. Aprire il termostato estraendo il quadrante (1) e rilasciando la vite di plastica grande (2).

2. Rimuovere il coperchio della custodia. I quattro serra-cavi ora visibili vanno collegati come segue:

• Morsetto C e 1 = apritore

3. Il termostato si apre con l’aumento della temperatura e si chiude con la diminuzione della temperatura (ad es. funzione = “riscaldamento”).

• Estremità C e 2 = apritore

4. Il termostato si chiude con l’aumento della temperatura e si apre con la diminuzione della temperatura (ad es. funzione = “rareddamento”).

• Morsetto L’installazione può essere eseguita solo da un idraulico professionista in conformità con il piano di connessione. Inoltre, l’impianto deve anche essere conforme alle linee guida attualmente applicabili e alle speciche del fornitore di energia. L’installazione viene sempre eseguita con l’alimentazione di corrente disattivata; rispettare le speciche di sicurezza. Osservare la massima corrente di commutazione specicata nei dati tecnici!

Dati tecnici

Tensione di esercizio: 230 V AC 50 Hz, 400 V AC 50 Hz Contatti: 1 contatto bidirezionale Alimentazione commutata: 16 (4) A – 230 V, 6 (1) A – 400 V Intervallo di controllo della temperatura: 0 °C – 90 °C Elemento trasduttore: sensore liquido Isolamento: IP40

Non smaltire con i riuti domestici. Utilizza punti di raccolta speciali per i riuti dierenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque

sotterranee e, di conseguenza, la catena alimentare, dove potrebbe inuire sulla salute umana.

= messa a terra

ES | Termostato con sensor capilar

Manual de instrucciones e instalación Propiedades

• Termostato con sensor capilar y escala exterior a la vista.

• Funcionamiento fácil mediante una ruedecilla manual.

• Escala de temperatura de 0 °C a 90 °C (intervalos de 5 °C).

• Conexión eléctrica fácil mediante unas pinzas de cable de gran tamaño.

Page 20

Montaje

1. Fije el termostato integrado en cualquier lugar de la supercie del conducto y asegúrese de que el sensor externo se encuentre sobre la supercie del módulo del sistema destinado al ujo de agua cuya temperatura medirá el sensor. Asegúrese de mantener un contacto directo y seguro con la supercie. (Antes de jar el sensor es necesario retirar todo el aislamiento del lugar de la instalación.)

2. El tubo capilar situado entre el termostato y el sensor externo no debe doblarse en ningún momento.

Conexión eléctrica

1. Para abrir el termostato, retire la ruedecilla (1) y aoje el tornillo de plástico (2).

2. Retire la tapa de la funda. Podrá observar cuatro pinzas de cable que se conectan de la siguiente manera:

• Pinza C y 1 = abridor

3. El termostato se abre cuando la temperatura aumenta y se cierra cuando la temperatura disminuye (por ejemplo: función = «calefacción»).

• Pinza C y 2 = abridor

4. El termostato se cierra cuando la temperatura aumenta y se abre cuando la temperatura disminuye (por ejemplo: función = «refrigeración»).

• Pinza La instalación debe ser realizada por un técnico autorizado de acuerdo con el plano de conexiones. Además, la instalación debe cumplir con la normativa vigente y las especicaciones de su proveedor de energía. La instalación siempre debe realizarse con el suministro de energía cortado; es necesario cumplir con las medidas de seguridad. Tenga en cuenta la corriente de conexión máxima indicada en las instrucciones técnicas.

Especicaciones técnicas

Tensión de funcionamiento: 230 V AC 50 Hz, 400 V AC 50 Hz Contacto: 1 contacto de dos vías Corriente de conexión: 16 (4) A – 230 V, 6 (1) A – 400 V Escala de control de temperatura: 0 °C – 90 °C Elemento sensor: sensor de líquido Protección: IP40

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasicados. Póngase en contacto con las autoridades locales para obtener información sobre

los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

= toma de tierra

Page 21

NL | Thermostaat met capillaire voeler

Bedienings- en installatiehandleiding Eigenschappen

• Thermostaat met capillaire sensor en zichtbare externe schaalverdeling.

• Eenvoudige bediening via een grote manuele wijzerplaat.

• Temperatuurbereik 0 °C – 90 °C, resolutie 5 °C.

• Eenvoudige elektrische aansluiting met voldoende grote kabelklemmen.

Montage

1. Bevestig de op het oppervlak van de buis vastgemaakte thermostaat op een willekeurige plaats en zet de externe voeler vast op het oppervlak van het deel van het systeem dat bestemd is voor wateroverdracht en waarvan de voeler de temperatuur moet registreren. Zorg voor een direct en veilig contact met het oppervlak. (Het is van essentieel belang dat alle isolatie op de installatieplaats wordt verwijderd voordat de sensor wordt vastgezet.)

2. De capillaire buis tussen de thermostaat en de externe mag in geen geval worden verbogen!

Elektrische aansluiting

1. Open de thermostaat door de wijzerplaat (1) te verwijderen en de grote plastic schroef (2) los te draaien.

2. Verwijder het deksel van de behuizing. De vier kabelklemmen die u nu ziet sluit u aan als volgt:

• Klem C en 1 = opener

3. De thermostaat opent als de temperatuur stijgt en sluit als de temperatuur daalt (bijv. functie = “verwarmen”).

• Klem C en 2 = opener

4. De thermostaat sluit als de temperatuur stijgt en opent als de temperatuur daalt (bijv. functie = “koelen”).

• Klem IDe installatie mag uitsluitend worden uitgevoerd door een professionele loodgieter, overeenkomstig het aansluitplan. Bovendien moet de installatie ook voldoen aan de geldende richtlijnen en specicaties van uw energieleverancier. De installatie moet altijd worden uitgevoerd met uitgeschakelde stroomvoorziening; moeten de veiligheidsvoorschriften in acht worden genomen. De in de technische gegevens aangegeven maximale schakelstroom in acht nemen!

Technische gegevens

Bedrijfsspanning: 230 V AC 50 Hz, 400 V AC 50 Hz Contakt: 1 tweerichtingscontact Schakelstroom: 16 (4) A – 230 V, 6 (1) A – 400 V Temperatuurcontrolebereik: 0 °C – 90 °C Sensorelement: vloeibare sensor Dekking: IP40

= aarding

Page 22

Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische

apparaten zouden worden weggegooid op stortplaatsen kunnen gevaarlijke stoen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden.

Page 23

Page 24

GARANCIJSKA IZJAVA

1. Izjavljamo, da jamčimo za lastnosti in brezhibno delovanje v garancijskem roku.

2. Garancijski rok prične teči z datumom izročitve blaga in velja 24 mesecev.

3. EMOS SI, d.o.o. jamči kupcu, da bo v garancijskem roku na lastne stroške odpravil vse pomanjkljivosti na aparatu zaradi tovarniške napake v materialu ali izdelavi.

4. Za čas popravila se garancijski rok podaljša.

5. Če aparat ni popravljen v roku 45 dni od dneva prijave okvare lahko prizadeta stranka zahteva novega ali vračilo plačanega zneska.

6. Garancija preneha, če je okvara nastala zaradi:

• nestrokovnega-nepooblaščenega servisa

• predelave brez odobritve proizvajalca

• neupoštevanja navodil za uporabo aparata

7. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

8. Če ni drugače označeno, velja garancija na ozemeljskem območju Republike Slovenije.

9. Proizvajalec zagotavlja proti plačilu popravilo, vzdrževanje blaga, nadomestne dele in priklopne aparate tri leta po poteku garancijskega roka.

10. Naravna obraba aparata je izključena iz garancijske obveznosti. Isto velja tudi za poškodbe zaradi nepravilne uporabe ali preobremenitve.

NAVODILA ZA REKLAMACIJSKI POSTOPEK

Lastnik uveljavlja garancijski zahtevek tako, da ugotovljeno okvaro prijavi pooblaščeni delavnici (EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini) pisno ali ustno. Kupec je odgovoren, če s prepozno prijavo povzroči škodo na aparatu. Po izteku garancijskega roka preneha pravica do uveljavljanja garancijskega zahtevka. Priložen mora biti potrjen garancijski list z originalnim računom. EMOS SI, d.o.o. se obvezuje, da bo aparat zamenjal z novim, če ta v tem garancijskem roku ne bi deloval brezhibno.

ZNAMKA: Termostat s kapilarnim senzorjem

TIP: P5682

DATUM IZROČITVE BLAGA:

Servis: EMOS SI, d.o.o., Rimska cesta 92, 3311 Šempeter v Savinjski dolini, Slovenija tel: +386 8 205 17 21 e-mail: [email protected]
