Page 1
NTE-RG-1400
Руководство по эксплуатации, версия 2.5(5.09.2011)
______________________________________
Абонентские оптические терминалы
Page 2
____________________________________________________________________________________
Версия документа
Актуальность для ПО
Дата
выпуска
Содержание изменений
Версия 2.5
версия ПО 4.2003.0 и
выше
5.09.2011
Добавлено:
– возможность отключений правил NAT;
– доступ к информации об уровне сигнала от
клиента (только NTE-RG-1400F(G)-W);
– предоставление доступа в Internet через VLAN
через SSID STB;
– оптимизация передачи IPTV по Wi-Fi;
– автоматическое определение Wi-Fi канала с
учетом опций HT40+, HT40-;
поддержка скрытого режима работы Wi-Fi
Версия 2.4
версия ПО с 4.2000.0
по 4.2003.0
5.05.2011
Произведена смена формата нумерации версий
Добавлено:
– настройка протоколов шифрования в WPA/WPA2:
TKIP, AES;
– возможность анонимного подключения по ftp;
– поддержка опции 121(classless routes) для DHCP-
клиента;
– вывод статистики по портам LAN;
– поддержка виртуальных сетей для доступа VoIP,
STB;
– оптимизированы параметры буферизации для
IPTV proxy;
– удалена настройка «Автоматический переход на
летнее время»;
– опция включения/отключения UPNP;
– режим IGMP proxy включен постоянно
Версия 2.3
версии ПО 1785 и выше
4.02.2011
Добавлено:
– Поддержка PPTP Passthrough
Версия 2.2
версии ПО с 1777 по
1785
28.01.2011
Добавлено:
– возможность просмотра и редактирования
параметров журнала;
– возможность передачи VoIP-трафика по Wi-Fi;
– локализация настроек доступа в меню «Сетевые
сервисы»
Версия 2.1
версии ПО с 1560 по
1777
29.11.2010
Добавлено:
– раздел «Структура и принцип работы изделия»;
– раздел «Возможные проблемы и варианты их
решения»;
– услуга «Группа вызова»;
– возможность конфигурирования по SSH;
– поддержка работы в SIP domain;
– сервис UpnP;
– поддержка монтирования USB-Flash/HDD;
– поддерживаемые ФС: FAT, NTFS
Версия 2.0
версии ПО с 1000 по
1560
20.10.2010
Вторая публикация
– обновлена версия linux с 2.6.21 до 2.6.33
Версия 1.0
версии ПО 999 и ниже
Первая публикация
Примечания содержат важную информацию, советы или рекомендации по
использованию и настройке устройства.
Предупреждения информируют пользователя о ситуациях, которые могут нанести
вред устройству или человеку, привести к некорректной работе устройства или потере
данных.
ПРИМЕЧАНИЯ И ПРЕДУПРЕЖДЕНИЯ
____________________________________________________________________________________
2 Абонентские оптические терминалы серии NTE- RG-1400
Page 3
____________________________________________________________________________________
СОДЕРЖАНИЕ
1 ВВЕДЕНИЕ .............................................................................................................................................................. 4
2 ОПИСАНИЕ ИЗДЕЛИЯ ............................................................................................................................................ 5
2.1 Назначение .................................................................................................................................................... 5
2.2 Варианты исполнения ................................................................................................................................... 5
2.3 Характеристика устройства ........................................................................................................................... 6
2.4 Структура и принцип работы изделия ......................................................................................................... 7
2.5 Основные технические параметры .............................................................................................................. 9
2.6 Конструктивное исполнение ...................................................................................................................... 11
2.7 Световая индикация .................................................................................................................................... 13
2.8 Перезагрузка/сброс к заводским настройкам .......................................................................................... 14
2.9 Комплект поставки ...................................................................................................................................... 14
3 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА .................................................................................................................. 15
3.1 Настройка NTE-RG-1400 через web-интерфейс. Доступ пользователя ................................................... 15
3.1.1 Меню «Система» ...................................................................................................................................... 16

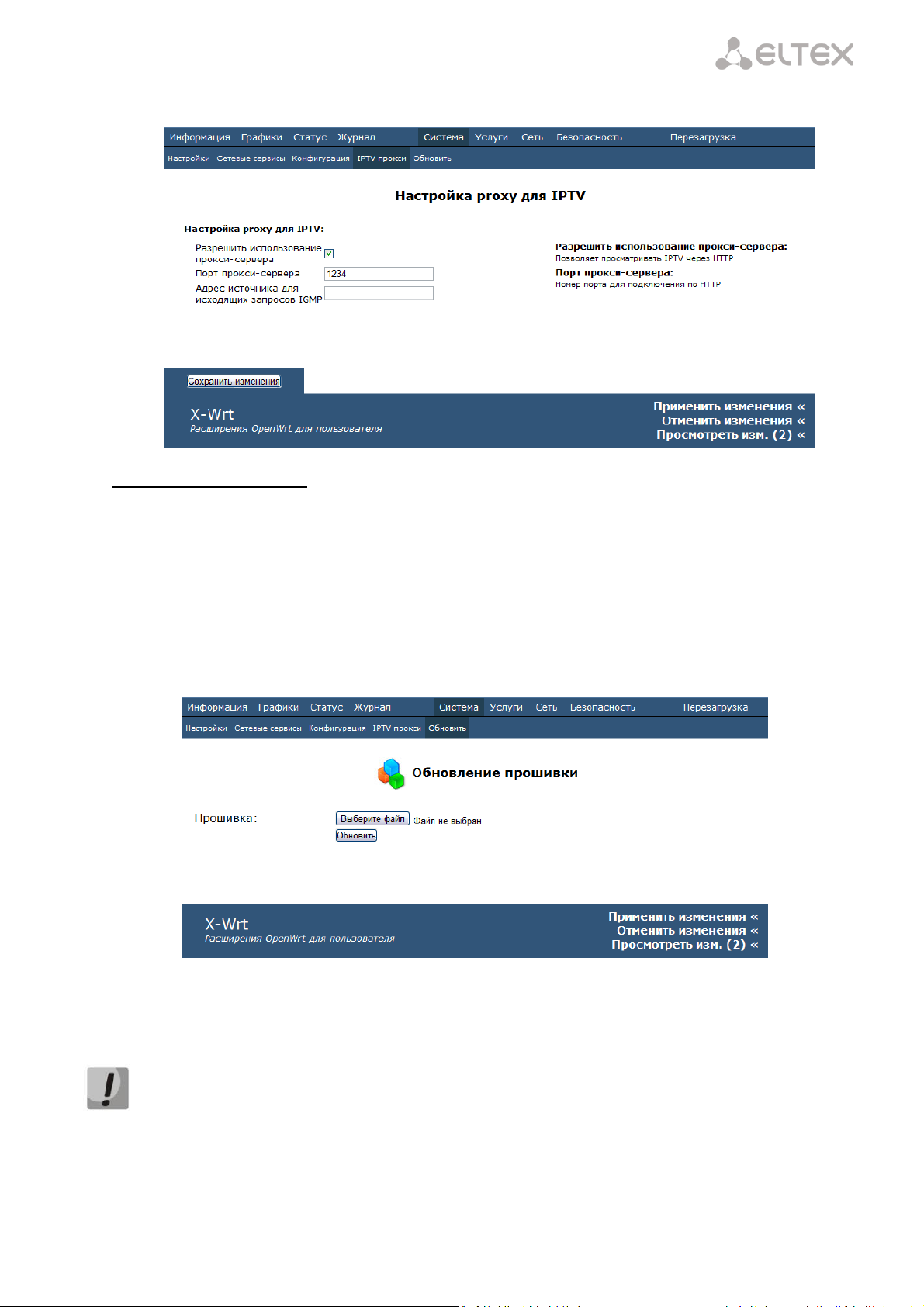

3.1.1.4 Подменю IPTV прокси ........................................................................................................................... 19
3.1.2 Меню «Услуги» ......................................................................................................................................... 20
3.1.3 Меню «Сеть» ............................................................................................................................................. 22
3.1.4 Меню «Безопасность» ............................................................................................................................. 33
3.2 Информация о системе. Меню «Информация» ....................................................................................... 35
3.2.1 Подменю «Система» ................................................................................................................................ 35

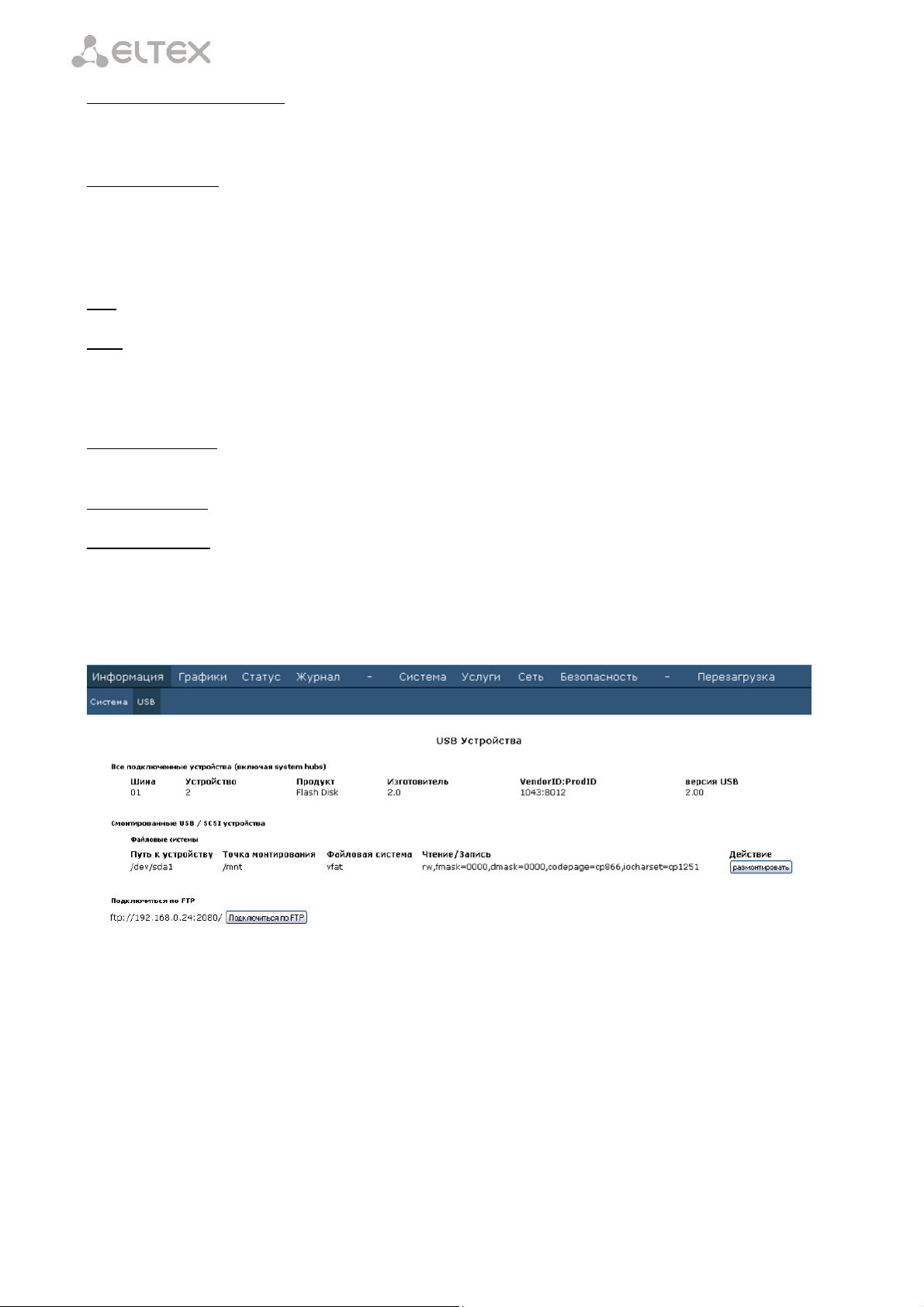

3.2.2 Подменю «USB» ........................................................................................................................................ 36
3.3 Мониторинг устройства через Web-интерфейс ........................................................................................ 40
3.3.1 Меню «Графики» ...................................................................................................................................... 40

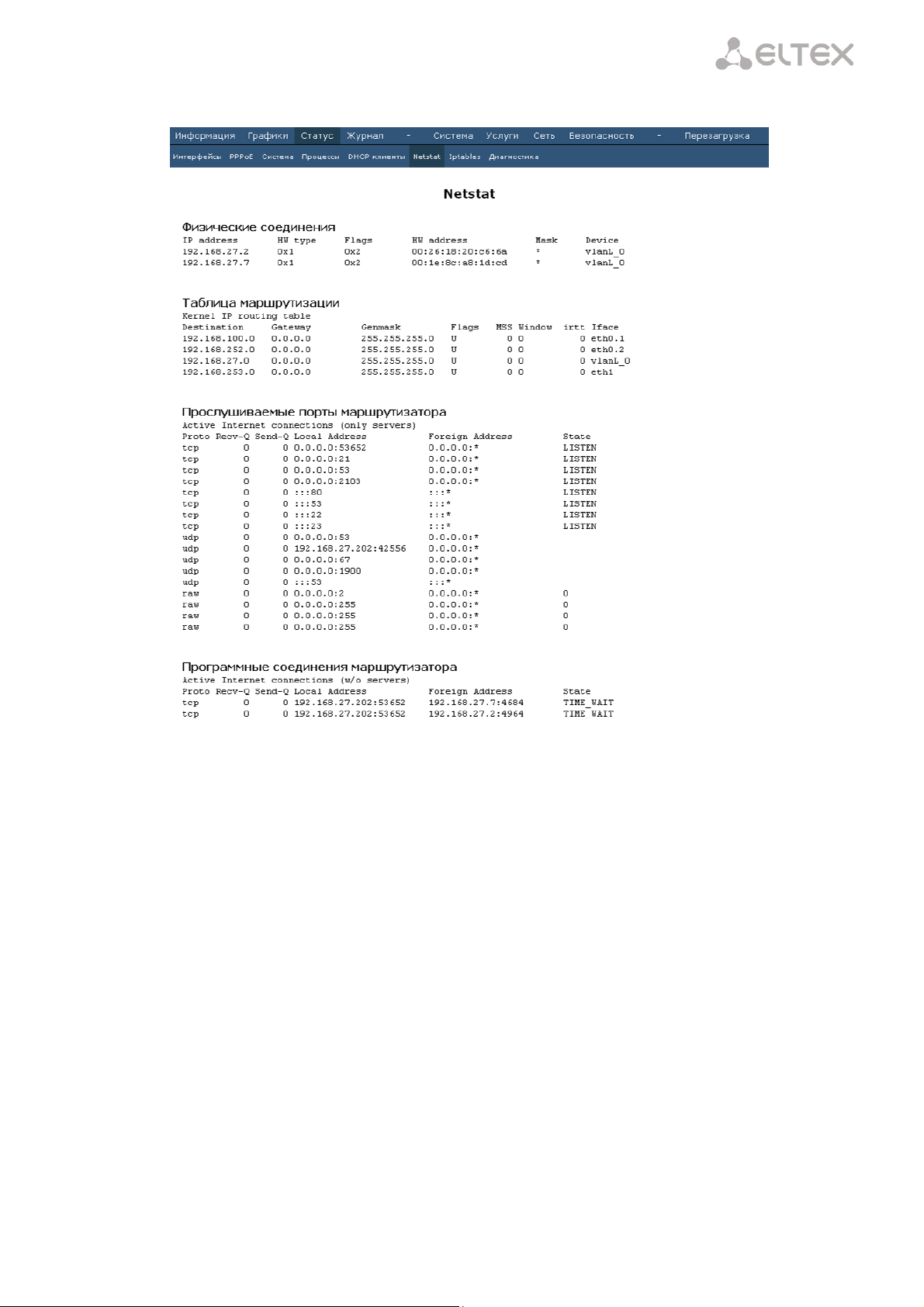

3.3.2 Меню «Статус» .......................................................................................................................................... 41

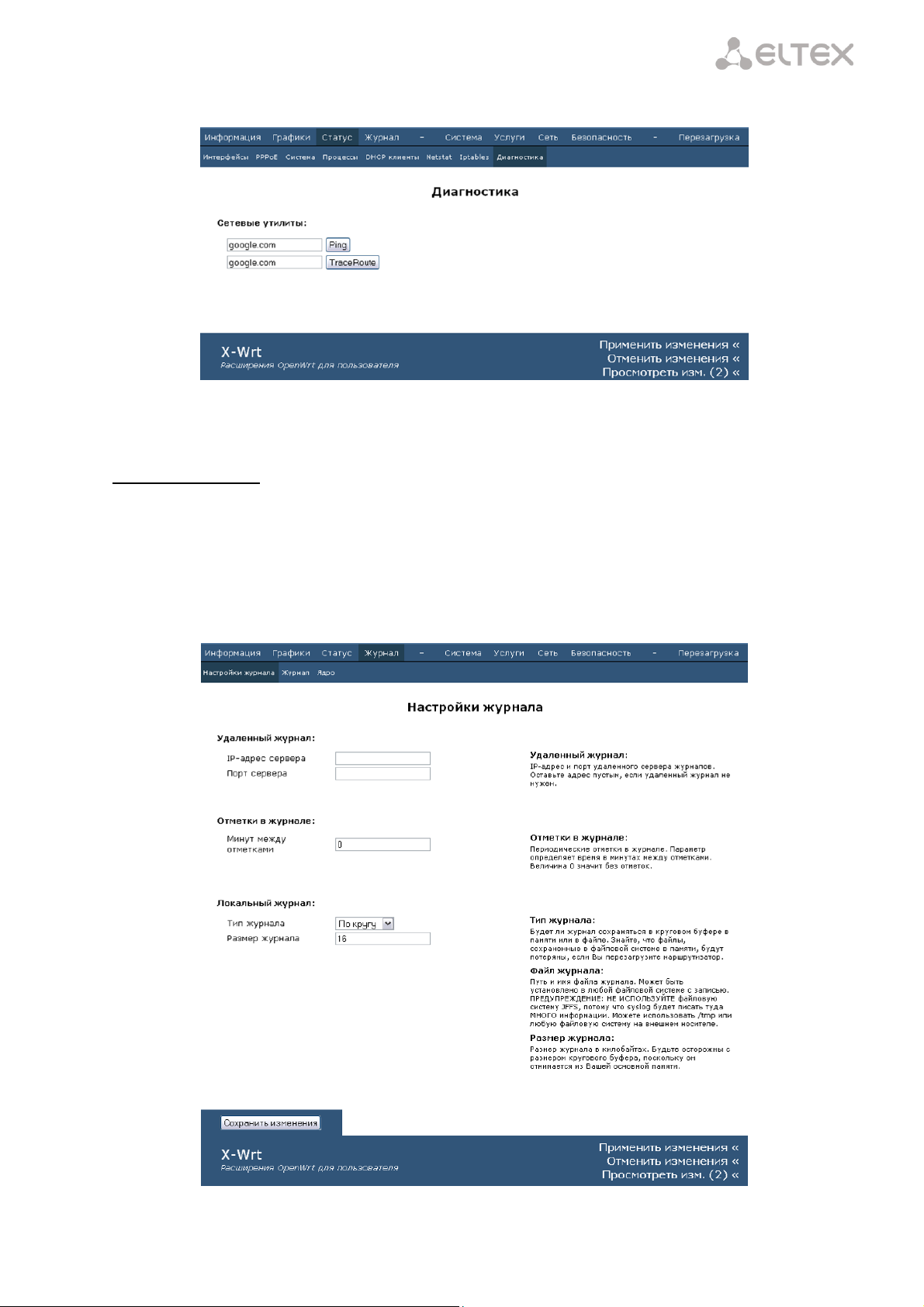

3.3.3 Меню «Журнал» ....................................................................................................................................... 47
3.4 Перезагрузка устройства. Меню «Перезагрузка» .................................................................................... 49
ПРИЛОЖЕНИЕ Б ОПТИМИЗАЦИЯ НАСТРОЙКИ DHCP СЕРВЕРА. ИСПОЛЬЗОВАНИЕ ОПЦИИ 121...................... 51
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ ............................................................................. 52
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 3
Page 4
____________________________________________________________________________________
1 ВВЕДЕНИЕ
Сеть Turbo GEPON относится к одной из разновидностей пассивных оптических сетей PON,
базирующихся на технологиях Ethernet. Это одно из самых современных и эффективных решений задач
«последней мили», позволяющее существенно экономить на кабельной инфраструктуре и
обеспечивающее скорость передачи информации до 2.5 Gbps в направлении downlink и 1.25 Gbps в
направлении uplink. Использование в сетях доступа решений на базе технологии GEPON дает
возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP
совместно с традиционными сервисами.
Основным преимуществом GEPON является использование одного станционного терминала (OLT) для
нескольких абонентских устройств (ONT). OLT является конвертором интерфейсов Gigabit Ethernet и
GEPON, служащим для связи сети PON с сетями передачи данных более высокого уровня. ONT
предназначено для подключения к услугам широкополосного доступа оконечного оборудования
клиентов. Может применяться в жилых комплексах и бизнес-центрах.
В настоящем руководстве по эксплуатации изложены назначение, основные технические
характеристики, правила конфигурирования, мониторинга и смены программного обеспечения
оптических терминалов серии NTE-RG-1400.
____________________________________________________________________________________
4 Абонентские оптические терминалы серии NTE- RG-1400
Page 5
____________________________________________________________________________________
Наименование модели
Наличие
интерфейса
WAN
Количество портов
интерфейса LAN
Наличие
Triplexer
Наличие
Wi-Fi
NTE-RG-1400F
SFF
4 Fast - -
NTE-RG-1400F-W
SFF
4 Fast - +
NTE-RG-1400FC
SFF
4 Fast + -
NTE-RG-1400FC-W
SFF
4 Fast + +
NTE-RG-1400G
SFF
4 Gigabit
-
-
NTE-RG-1400G-W
SFF
4 Gigabit
-
+
NTE-RG-1400GC
SFF
4 Gigabit
+
-
NTE-RG-1400GC-W
SFF
4 Gigabit
+
+
2 ОПИСАНИЕ ИЗДЕЛИЯ
2.1 Назначение
Устройства серии NTE-RG-1400 GEPON ONT (Gigabit Ethernet Passive Optical Network) обеспечивают
соединение по оптическому каналу с устройством GE-PON класса OLT (оптическое терминальное
оборудование) и соединение до 10/100/1000Мбит/с с конечным пользователем LAN. Главным
преимуществом технологии Turbo GEPON является оптимальное использование полосы пропускания. Эта
технология является следующим шагом для обеспечения новых высокоскоростных интернет-приложений
дома и в офисе. Разработанные для развертывания сети внутри дома или здания, данные устройства ONТ
обеспечивают надежное соединение с высокой пропускной способностью на дальние расстояния для
пользователей, живущих и работающих в удаленных многоквартирных зданиях и бизнес-центрах.
Благодаря встроенному маршрутизатору, устройства обеспечивают возможность подключения
оборудования локальной сети к сети широкополосного доступа. К каждому устройству NTE-RG-1400
можно подключить до четырех компьютеров, доступ в интернет для которых возможен с помощью
встроенных функций роутинга.
2.2 Варианты исполнения
Существует восемь вариантов исполнения NTE-RG-1400, отличающихся набором интерфейсов и
функциональными возможностями, таблица 1.
Таблица 1 – Варианты исполнения
Устройства моделей NTE-RG-1400F-W, NTE-RG-1400FC-W, NTE-RG-1400G-W, NTE-RG-1400GC-W имеют
встроенный адаптер Wi-Fi с возможностью подключения до двух внешних антенн. Встроенный адаптер
Wi-Fi поддерживает стандарты 802.11n, 802.11b, 802.11g, что позволяет предоставлять услуги передачи
данных беспроводной сети с более высоким качеством сервиса по сравнению с устройствами,
поддерживающими стандарт 802.11g, оставаясь при этом обратно совместимым с устройствами с
поддержкой 802.11g и 802.11b.
Устройства моделей NTE-RG-1400FC, NTE-RG-1400GC, NTE-RG-1400FC-W, NTE-RG-1400GC-W имеют
встроенный приемопередатчик Triplexer, посредством которого реализуется функция совместной
передачи данных и приема услуг кабельного телевидения (CaTV).
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 5
Page 6
____________________________________________________________________________________
2.3 Характеристика устройства
Устройство имеет следующие интерфейсы:
1 порт PON для подключения к сети оператора;
4 порта Ethernet RJ-45 LAN для подключения оконечного оборудования:
для моделей NTE-RG-1400F 10/100BASE-T;
для моделей NTE-RG-1400G 10/100/1000BASE-T;
Приемопередатчик WI-Fi 802.11n, 802.11b, 802.11g
Порт USB2.0 - для подключения внешних накопителей USB или HDD;
Порт SMB для подключения кабеля
2
.
Питание терминала осуществляется через внешний адаптер 12 В постоянного тока от сети 220 В.
Устройство поддерживает следующие функции:
сетевые функции:
работа в режиме «моста» или «маршрутизатора»;
поддержка PPPoE (PAP, SPAP и CHAP авторизация);
поддержка статического адреса и DHCP (DHCP-клиент на стороне
WAN, DHCP-сервер на стороне LAN, DHCP-relay);
поддержка DNS;
поддержка DynDNS;
поддержка UPNP
поддержка NAT;
поддержка NAS;
Firewall;
поддержка NTP;
поддержка SNMP3;
поддержка механизмов качества обслуживания QoS.
1
;
обновление ПО через web-интерфейс;
удаленный мониторинг, конфигурирование и настройка:
web-интерфейс, Telnet;
На Рисунке 1 приведена схема применения оборудования NTE–RG-1400 на примере NTE–RG-1400FC-
W, RG-1400GC-W.
1
Только для моделей NTE-RG-1400F-W, NTE-RG-1400FC-W, NTE-RG-1400G-W, NTE-RG-1400GC-W.
2
Только для моделей NTE-RG-1400FС, NTE-RG-1400FC-W, NTE-RG-1400GС, NTE-RG-1400GC-W.
3
В данной версии не поддерживается
____________________________________________________________________________________
6 Абонентские оптические терминалы серии NTE- RG-1400
Page 7
____________________________________________________________________________________
Рисунок 1 – Cхема применения RG-1400FC-W, RG-1400GC-W
2.4 Структура и принцип работы изделия
Устройство NTE-RG состоит из SFF-модуля, PON-чипа, процессора Mindspeed (MS) и коммутатора (SW).
PON-чип является конвертором интерфейсов Gigabit Ethernet и GEPON, в котором также могут быть
применены правила преобразования пакетов.
SFF-модуль предназначен для преобразования оптического сигнала в электрический. В моделях NTE-
RG-1400FC, NTE-RG-1400GC, NTE-RG-1400FC-W, NTE-RG-1400GC-W вместо SFF-модуля используется
Triplexer. Triplexer ответвляет сигнал на длине волны 1550нм, преобразует его в аналоговый
электрический сигнал и направляет на разъем SMB.
PON-чип имеет 2 интерфейса:
PON-интерфейс, который связывает чип с SFF/Triplexer;
интерфейс UNI0 – электрический интерфейс, связывающий PON-чип с процессором.
Интерфейс Uni1 в линейке NTE-RG не используется. PON-чип является конвертером интерфейсов
Gigabit Ethernet и GEPON. Настройка PON-чипа может производиться только со станционной стороны.
Процессор имеет 3 внешних физических интерфейса:
eth0 –для связи с PON-чипом;
eth1 – для связи с портами FXS (для моделей NTE-RG-1400 не используется);
eth2 –для связи с коммутатором (SW).
Процессор логически состоит из следующих блоков: Internet, IPTV, STB, OTHER, VoIP, Management.
Для каждого блока назначен свой VLAN, в котором идут пакеты конкретной услуги. Для блока Internet
назначен VLAN1, для IPTV – VLAN2, для STB – VLAN3, для OTHER – VLAN4, для VoIP – VLAN5, для
Management – VLAN4094. Внутри блоков процессора пакеты идут нетегированными. Тег снимается и
добавляется обратно на логических интерфейсах этих блоков.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 7
Page 8
____________________________________________________________________________________
Рисунок 2 – Структурная схема NTE-RG-1400
Блок Internet. Данный блок имеет логический интерфейс eth0.1, связывающий его с интерфейсом
eth0. Блок подключен к мосту Bridge: vlanL_0. Bridge: vlanL_0 имеет интерфейс wlan0, к которому
подключен модуль Wi-Fi, интерфейс eth0,1, к которому подключен коммутатор (SW), также к
Bridge: vlanL_0 подключен порт USB. Bridge: vlanL_0 объединяет эти интерфейсы и обеспечивает
свободное прохождение пакетов между ними.
Режимы работы блока:
1. PPPoE. Блок берет на себя функции PPP-клиента и между eth0,1 и оборудованием провайдера
создается PPPoE-сессия.
2. DHCP. Блок берет на себя функции DHCP-клиента и интерфейсу eth0,1 присваивается IP,
выданный DHCP-сервером.
3. Bridge. Блок переходит в режим моста, который прозрачно пробрасывает через себя пакеты.
4. Static. Интерфейсам eth0,1 и eth2,1 IP-адреса присваиваются статически.
5. Bridge+DHCP. Блок переходит в режим моста, который прозрачно пробрасывает через себя
пакеты. Для этого моста IP-адрес назначается DHCP-сервером.
Блок IP-TV. Предназначен для передачи мультикастового трафика IPTV и IGMP. . Блок работает в
режиме Static.
Блок STB. Предназначен для передачи трафика к STB. Блок работает в режиме Bridge и прозрачно
пропускает пакеты через себя.
Блок VoIP. Работает в режиме Bridge. Bridge (br3) необходим для прозрачного прохождения
пакетов IP-телефонии на коммутатор (SW). Далее на пользовательские порты (0..3), к которым,
возможно, подключены IP-телефоны или IP-шлюзы телефонии.
Коммутатор (SW) необходим для распределения пакетов трафика по портам пользователя на основе
VLAN и MAC-адресов. Прежде чем передать пакет на один из пользовательских портов, тег снимается.
Пример прохождения пакета через NTE-RG-1400G-WC
Ethernet-пакет поступает на один из LAN-портов устройства и поступает в коммутатор. В зависимости
от MAC-адреса места назначения пакет может попасть либо на другой порт коммутатора, либо на выход
коммутатора. Далее в зависимости от того, как настроен порт (какая услуга определена пользователем
____________________________________________________________________________________
8 Абонентские оптические терминалы серии NTE- RG-1400
Page 9
____________________________________________________________________________________
Количество интерфейсов
4
Электрический разъем
RJ-45
Скорость передачи, Мбит/с
NTE-RG-1400F
Автоопределение, 10/100 Мбит/с, дуплекс/
полудуплекс
NTE-RG-1400G
Автоопределение, 10/100/1000 Мбит/с, дуплекс/
полудуплекс
Поддержка стандартов
Ethernet 10/100 Base-TХ ,Ethernet 10/100/1000 BaseTХ
Параметры интерфейса PON
Количество интерфейсов PON
1
Поддержка стандартов
IEEE 802.3ah, IEEE 802.3, IEEE 802.3u, IEEE 802.3z,
IEEE 802.3x, IEEE 802.3ad, IEEE 802.1d, IEEE 802.1w,
IEEE 802.1Q, IEEE 802.1p
Тип разъема
SC/APC
cоответствует ITU#T G.984.2
Среда передачи
оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления
до 1:64
Максимальная дальность действия
до 10 км
Передатчик:
1310Нм
Скорость соединения upstream
1244Mb/s
Мощность передатчика
-2..+3 dBm
Ширина спектра опт. излучения (RMS)
3 nm
Приемник
1490Нм
Скорость соединения downstream
2488Mb/s
Чувствительность приемника
от -3 до -23 dBm
для этого порта), пакет тегируется VLAN-ом, который соответствует услуге. Например, если порт настроен
на услугу «Internet», то ко всем входящим в этот порт пакетам будет добавляться тег «VLAN1». Далее
пакет через выходной интерфейс коммутатора поступает на физический интерфейс процессора eth2. На
основе тега, присвоенного пакету в коммутаторе, определяется, в какой логический блок процессора он
будет отправлен. Допустим пакет с тегом «VLAN1» будет отправлен на логический интерфейс eth2.1. На
этом интерфейсе тег снимается с пакета и далее пакет идет нетегированным. Пакет попадает в
Bridge:vlanL_0, где на основе MAC-адреса Bridge:vlanL_0 отправляет пакеты либо далее в блок «Internet»,
либо на порт USB, либо в модуль Wi-Fi. В блоке «Internet» пакет попадает под действие роутинга и других
преобразований в зависимости от режима работы блока. Далее пакет поступает на выход процессора
через интерфейс eth0,1, в котором вновь добавляется тег VLAN1 – физический интерфейс eth0. Из
интерфейса eth0 пакет поступает в PON-чип. Здесь пакет подвергается модификациям согласно правилам,
установленным со станционного оборудования (например снимается или заменяется тег VLAN). Затем
пакет поступает в модуль SFF, где преобразуется в оптический сигнал и уходит по оптоволокну на
станционное оборудование.
2.5 Основные технические параметры
Основные технические параметры терминала приведены в таблице 2.
Таблица 2 – Основные технические параметры
Параметры интерфейсов Ethernet LAN
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 9
Page 10
____________________________________________________________________________________
Параметры беспроводного интерфейса Wi-Fi1
Стандарты
IEEE 802.11b/g/n
Частотный диапазон
2400 ~ 2483,5 МГц
Модуляция
BPSK, QPSK, 16 QAM, 64 QAM, DBPSK, DQPSK, CCK
Скорость передачи данных, Мбит/с
802.11b(CCK): 11, 5.5, 2, 1
802.11g(OFDM): 54, 48, 36, 24, 18,12, 9, 6
811n (HT20, 800ns GI):
130, 117, 104, 78, 52, 39, 26, 13
802.11n (HT40, 400ns GI):
300, 270, 240, 180, 120, 90, 60
802.11n (HT40, 800ns GI):
270, 243, 216, 162, 108, 81, 54, 27
Максимальная выходная мощность передатчика
802.11b: 16dBm
802.11g: 11dBm
802.11n(20MHz MCS0/8): 19 dBm
802.11n(20MHz MCS7/15): 12 dBm
802.11n(40MHz MCS0/8): 19 dBm
802.11n(40MHz MCS7/15): 11 dBm
Чувствительность приемника
802.11b: -83 dBm
802.11g: -70 dBm
802.11n(20MHz MCS7): -67 dBm
802.11n(20MHz MCS15): -66 dBm
802.11n(40MHz MCS7): -65 dBm
Безопасность
64/128/152-битное WEP-шифрование данных;
WEP, WPA, WPA2
Поддержка операционной системы
Windows XP 32/64, Windows Vista 32/64, Windows 7
32/64
Коэффициентом усиления антенны
3 dBi
Характеристика CaTV2
Разъем для RF-выхода
Тип SMB
Поддержка стандартов
ITU-T G.984.2, IEC 60825-1
EEC Directive 2002/95/EC (RoHS)
Оптическая мощность на входе
-8÷2 дБ
Длина волны широкополосного CaTV
1550 нм
Диапазон частот выходного сигнала
47÷870 MГц
Уровень выходного сигнала RF
18 дБмВ/Ch.
Управление
Локальное управление
web-интерфейс, CLI
Удаленное управление
по протоколу Telnet, SNMP3,SSH
Ограничение доступа
по паролю
Общие параметры
Питание
адаптер питания 12V DC /220 AC
Потребляемая мощность
NTE-RG-1400F
не более 12 Вт
NTE-RG-1400G
не более 16 Вт
1
Только для моделей NTE-RG-140XW.
2
Только для моделей NTE-RG-1400FC-(W), NTE-RG-1400GC-(W).
3
В данной версии не поддерживается
____________________________________________________________________________________
10 Абонентские оптические терминалы серии NTE- RG-1400
Page 11
____________________________________________________________________________________
NTE-RG-1400F-W
не более 14 Вт
NTE-RG-1400G-W
не более 17 Вт
Рабочий диапазон температур
от +5 до +40°С
Относительная влажность
до 80%
Размеры
NTE-RG-1400F(C)
NTE-RG-1400G(C)
184х44х118 мм
NTE-RG-1400F(C)-W
NTE-RG-1400G(C)-W
218 x 120 x 49 мм
Масса
300 гр.
Элемент передней панели
Описание
Wi-Fi1
индикатор активности Wi-Fi
LAN
P0
индикаторы линков
P1
P2
P3
2.6 Конструктивное исполнение
Абонентские терминалы серии NTE-RG-1400 выполнены в виде настольных изделий в пластиковом
корпусе.
Внешний вид передних панелей устройств серии NTE-RG-1400 приведен на Рисунках 3,4.
Рисунок 3 – Внешний вид передней панели NTE- RG-1400F
Рисунок 4 – Внешний вид передней панели NTE- RG-1400G-W
На передней панели устройств серии NTE-RG-1400 расположены следующие световые индикаторы,
таблица 3.
Таблица 3 – Описание индикаторов передней панели
1
Только для моделей NTE-RG-1400FC-(W), NTE-RG-1400GC-(W)
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 11
Page 12
____________________________________________________________________________________
PON
Link
Индикатор работы оптического интерфейса
Fail
индикатор отсутствия сигнала от станции
FEC
индикатор включения коррекции ошибок
Status
индикатор сигнализации прохождения авторизации устройства
Power
индикатор питания и статуса работы
Элемент задней панели
Описание
On/Off
тумблер питания
12V
разъем подключения электропитания адаптера питания
USB
разъем для подключения внешних накопителей и других USB-
устройств
LAN
P0
NTE-RG1400F
10/100Base-T
NTE-RG1400G
10/100/1000Base-T
P1
10/100Base-T
10/100/1000Base-T
P2
10/100Base-T
10/100/1000Base-T
P3
10/100Base-T
10/100/1000Base-T
PON
разъем SC (розетка) PON оптического интерфейса GEPON
F
функциональная кнопка для перезагрузки устройства и сброса к
заводским настройкам
Разъемы для антены
разъемы предназначены для присоединения антенн Wi-Fi
Внешний вид задних панелей устройств серии NTE-RG-1400 приведен на Рисунках 5,6.
Рисунок 5 – Внешний вид задней панели NTE-RG-1400F
Рисунок 6 – Внешний вид задней панели NTE- RG-1400G-W
На задней панели устройства расположены следующие разъемы и органы управления, Таблица 4.
Таблица 4 – Описание разъемов, и органов управления задней панели
____________________________________________________________________________________
12 Абонентские оптические терминалы серии NTE- RG-1400
Page 13
____________________________________________________________________________________
Индикатор
Состояние индикатора
Состояние устройства
Wi-Fi1
горит зеленым светом
Wi-Fi включен
не горит
Wi-Fi выключен
мигает зеленым светом
Передача пакетов
Индикаторы LAN 10/1002
P0, P1, P2, P3
горит зеленым светом
Установлено соединение
мигает зеленым светом
Передача пакетов
Индикаторы LAN 10/100/10003
P0, P1, P2, P3
горит зеленым светом
Установлено соединение 10/100
горит желтым светом
Установлено соединение 1000М
мигает
Передача пакетов
Индикаторы PON
Link
горит зеленым светом
соединение между OLT и ONT
установлено
Fail
мигает красным светом
ошибка в PON интерфейсе
FEC
горит зеленым светом
коррекция ошибок включена
Status
не горит
инициализация устройства
горит зеленым светом
нормальная работа
Power
горит любым cветом
включено питание устройства
горит зеленым светом
установлена PPP-сессия /
получен адрес DHCP или установлен
режим bridge
горит оранжевым светом
не установлена PPP-сессия/
не получен адрес DHCP
горит красным светом
перезагрузка устройства
2.7 Световая индикация
Текущее состояние устройства отображается при помощи индикаторов Wi-Fi3, P0..P3, Link, Fail,
FEC,Status, Power – расположенных на передней панели.
Перечень состояний индикаторов приведен в таблице 5.
Таблица 5 – Световая индикация состояния устройства
1
Только для моделей NTE-RG-1400F(C)-W, NTE-RG-1400G(C)-W
2
Для моделей NTE-RG-1400F(C)-(W)
3
Для моделей NTE-RG-1400G(C)-(W)
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 13
Page 14
____________________________________________________________________________________
2.8 Перезагрузка/сброс к заводским настройкам
Для перезагрузки устройства нужно однократно нажать кнопку «F» на задней панели изделия. Для
загрузки устройства с заводскими настройками необходимо нажать и удерживать кнопку «F» в течение 5 -
10 сек., до начала мигания индикатора POWER. При заводских установках IP адрес: LAN - 192.168.0.1,
маска подсети – 255.255.255.0. Доступ может осуществляться через порты Р0 и Р1.
В этом режиме устройство имеет следующие предустановленные параметры:
Port 0 и Port 1 устройства находятся в режиме маршрутизатора «router», на котором устанавливается
PPP-сессия.
Port 2 и Port 3 устройства находятся в режиме моста «bridge» и используются для подключения STB.
Wi-Fi – соединение отключено.
2.9 Комплект поставки
В базовый комплект поставки устройства серии NTE-RG-1400 входят:
— абонентский оптический терминал NTE-RG-1400;
— адаптер питания 220/12;
— руководство по эксплуатации;
— антенны для Wi-Fi плат1 - 2 шт.
1
Только для моделей NTE-RG-1400F(C)-W, NTE-RG-1400F(C)-W
____________________________________________________________________________________
14 Абонентские оптические терминалы серии NTE- RG-1400
Page 15
____________________________________________________________________________________
3 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА
3.1 Настройка NTE-RG-1400 через web-интерфейс. Доступ пользователя
Для того чтобы произвести конфигурирование устройства, необходимо подключиться к нему через
web browser (программу-просмотрщик гипертекстовых документов), например, Firefox, Internet Explorer.
Ввести в строке браузера IP-адрес устройства (при заводских установках адрес: - 192.168.0.1, маска
подсети – 255.255.255.0).
После введения IP-адреса устройство запросит имя пользователя и пароль.
Имя пользователя: user, при первом запуске пароль: user.
На терминале оператора появится меню настроек. Во избежание несанкционированного доступа
при дальнейшей работе с устройством рекомендуется изменить пароль (см. ниже).
В каждом меню внизу страницы расположены кнопки управления:
— Применить изменения – применение внесенных изменений (запись в постоянную память);
— Отменить изменения – отмена внесенных изменений;
— Просмотр изм. – просмотр изменений с последнего применения. В скобках указывается
количество произведенных изменений;
Для сохранения и активации конфигурации на устройстве необходимо:
– сохранять изменения на страницах с настраиваемыми параметрами кнопкой «Сохранить
изменения».
– внести изменения в энергонезависимую память устройства, нажав «Применить изменения»;
– перезагрузить устройство для активации настроек, нажав на кнопку «Да, действительно,
перезагрузить сейчас» в меню «Перезагрузка».
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 15
Page 16
____________________________________________________________________________________
3.1.1 Меню «Система»
3.1.1.1 Подменю Настройки
Настройки системы:
— Имя узла – название узла;
Настройки времени:
— Часовой пояс – позволяет установить часовой пояс в соответствии с ближайшим городом в Вашем
регионе из данного списка;
— Строка POSIX TZ – позволяет задать часовой пояс относительно всемирного координационного
времени;
— Автоматический переход на летнее время – при установленном флаге смена зимнего/летнего
времени происходит автоматически,
— Сервер NTP – IP-адрес NTP-сервера.
Настройки даты:
— Установить дату и время (ЧЧ:ММ:СС.ДД.ММ.ГГГГ) – позволяет установить системные дату и
время в формате ЧЧ:ММ:СС.ДД.ММ.ГГГГ. Для этого необходимо в соответствующих окошках ввести
необходимые данные и нажать кнопку «Установить»;
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
____________________________________________________________________________________
16 Абонентские оптические терминалы серии NTE- RG-1400
Page 17
____________________________________________________________________________________

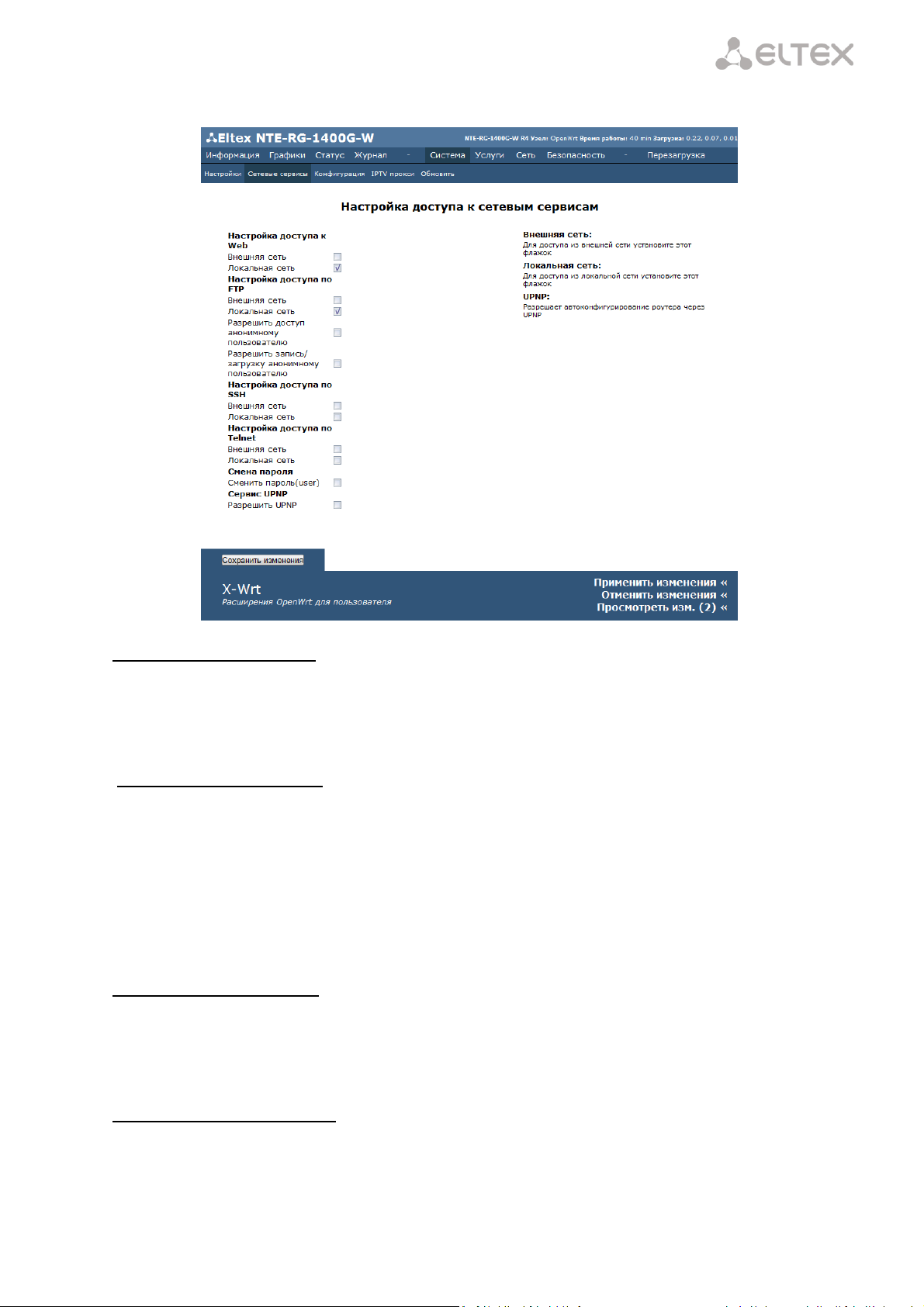

3.1.1.2 Подменю Сетевые сервисы
Настройка доступа к Web:
— Внешняя сеть – при установленном флаге разрешено конфигурирование Web-интерфейса через
внешнюю сеть;
— Локальная сеть – при установленном флаге разрешено конфигурирование Web-интерфейса через
локальную сеть;

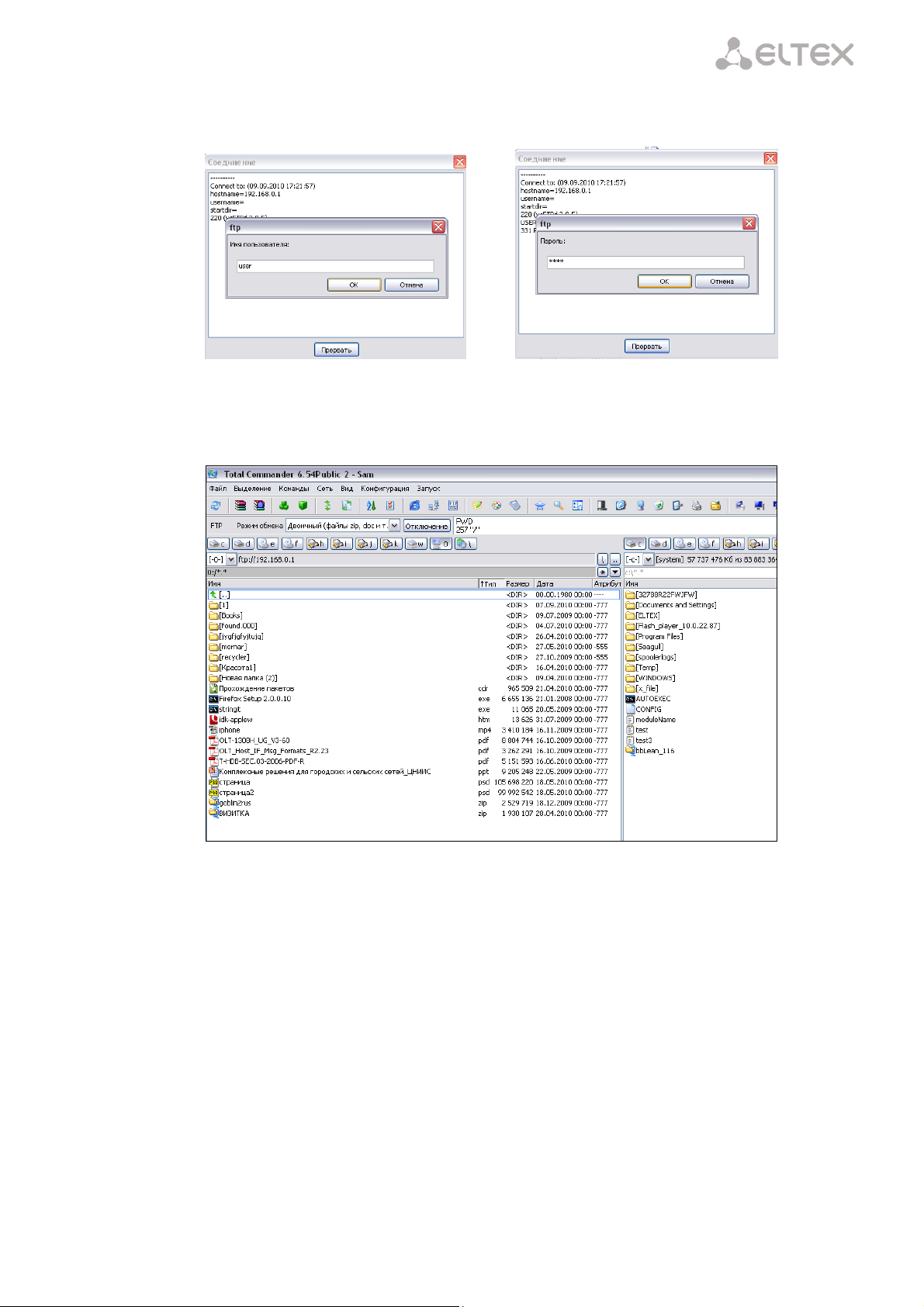

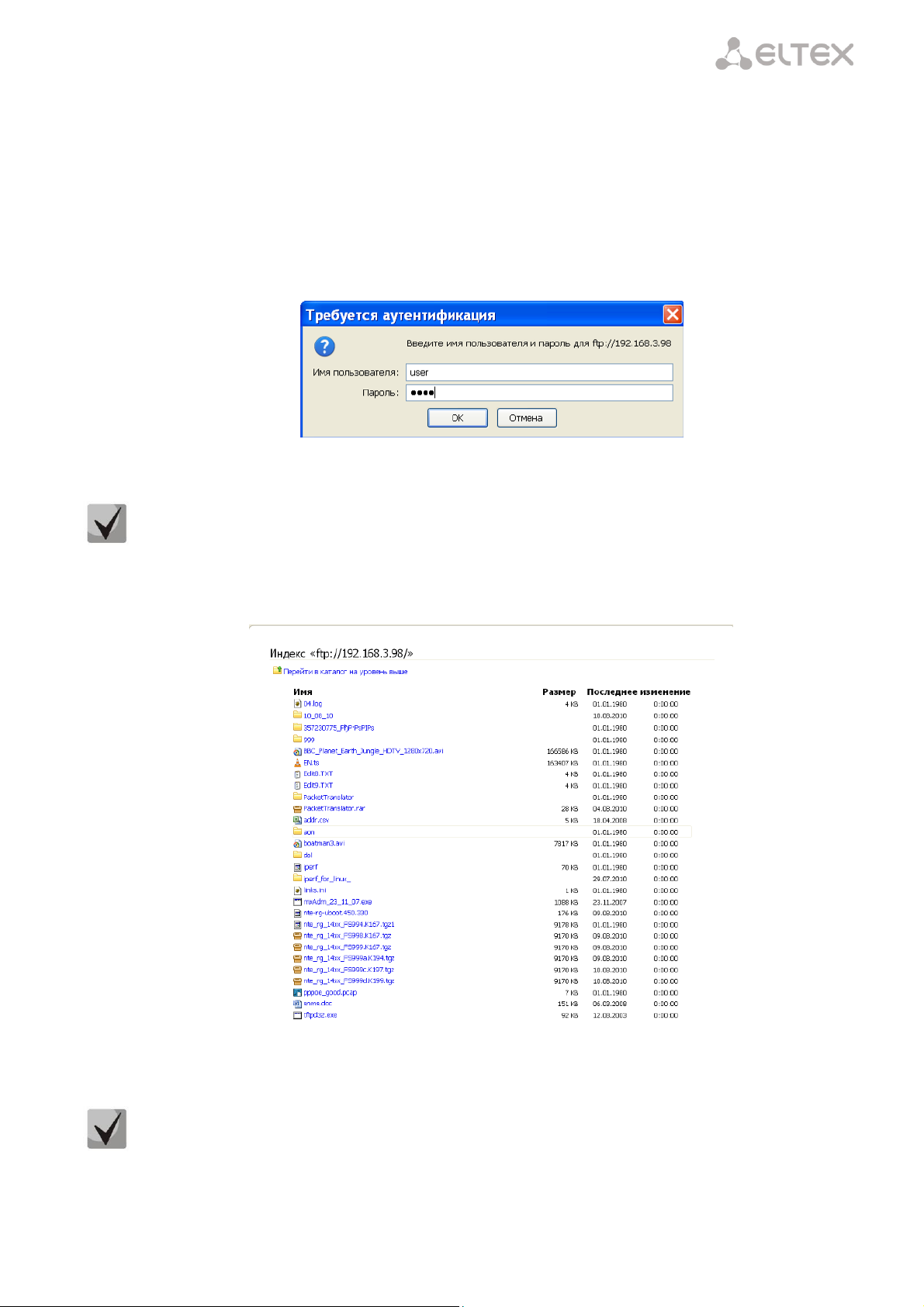

Настройка доступа по FTP:
— Внешняя сеть – при установленном флаге разрешен удаленный доступ к подключенному
накопителю из WAN-сети по FTP;
— Локальная сеть – при установленном флаге разрешен удаленный доступ к подключенному
накопителю из локальной сеть по FTP;
— Разрешить доступ анонимному пользователю – при установленном флаге разрешен удаленный
доступ к подключенному накопителю по FTP с логином anonymous, пароль любой;
— Разрешить запись/загрузку анонимному пользователю – при установленном флаге
пользователю с логином anonymous разрешена запись/загрузка данных в/из подключенного накопителя.
Настройка доступа по SSH:
— Внешняя сеть – при установленном флаге разрешен удаленный доступ к подключенному
накопителю из WAN-сети по SSH;
— Локальная сеть – при установленном флаге разрешен удаленный доступ к подключенному
накопителю из локальной сети по SSH.
Настройка доступа по Telnet:
— Внешняя сеть – при установленном флаге разрешен удаленный доступ к устройству через
внешнюю сеть по Telnet;
— Локальная сеть – при установленном флаге разрешено удаленный доступ к устройству через
локальную сеть по Telnet.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 17
Page 18
____________________________________________________________________________________
При доступе к устройству по Telnet, SSH необходимо указать имя пользователя user, пароль –
user. После аутентификации возможен просмотр файлов конфигурации (команда cat) и
настроек интерфейсов (команда ifconfig).

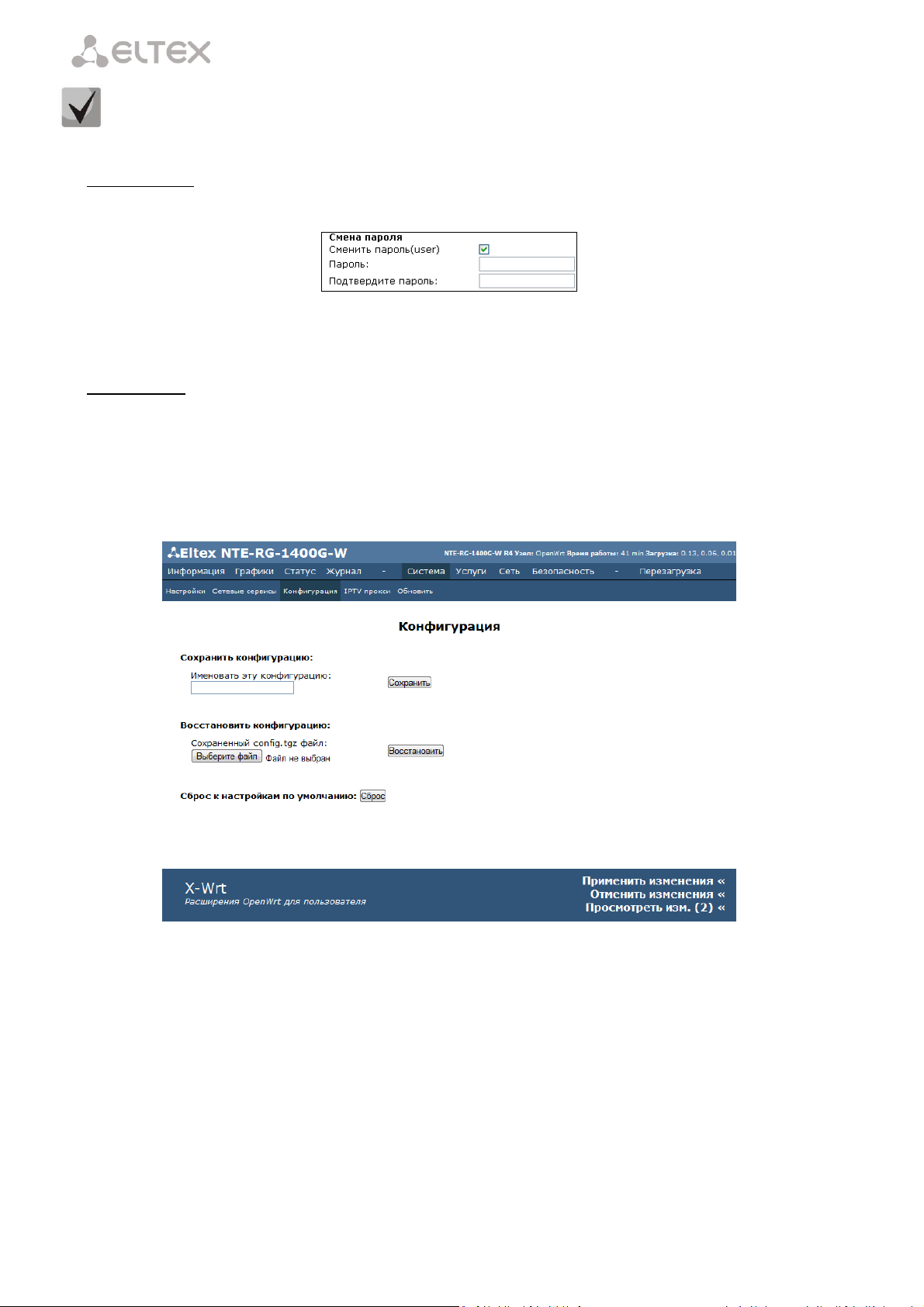

Смена пароля:
— Смена пароля(user) – при установленном флаге доступно меню изменения пароля:
— Пароль – установка пароля для Web-соединения;
— Подтвердите пароль – подтверждение указанного пароля.
Сервис UPNP:
— Разрешить UPNP – – при установленном флаге разрешено автоконфигурирование роутера через
UPNP.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
3.1.1.3 Подменю Конфигурация
Сохранить конфигурацию:
– Чтобы сохранить текущую конфигурацию устройства на локальный компьютер, необходимо
присвоить ей имя с расширением .tgz в поле «Именовать эту конфигурацию» и нажать
кнопку «Сохранить».
Восстановить конфигурацию:
– Сохраненный config.tgz файл – выбор существующего файла конфигурации. Для
восстановления ранее созданной конфигурации нажмите кнопку «Восстановить».
Сброс к настройкам по умолчанию – осуществляется по нажатию кнопки «Сброс».
____________________________________________________________________________________
18 Абонентские оптические терминалы серии NTE- RG-1400
Page 19
____________________________________________________________________________________
В процессе обновления не допускается отключение питания устройства либо его
перезагрузка.
3.1.1.4 Подменю IPTV прокси
Настройка proxy для IPTV:
— Разрешить использование прокси-сервера – при установленном флаге разрешен просмотр IPTV
через HTTP;
— Порт прокси-сервера – номер порта для подключения по HTTP (данный параметр также
указывается в настройке «Сеть/ Wi-Fi/ Порт проски сервера»);
— Адрес источника для исходящих запросов IGMP – IP-адрес источника запроса IGMP.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
3.1.1.5 Подменю Обновить
— Прошивка – выбор существующего файла прошивки – выбирается файл архива .tgz.
Для обновления прошивки необходимо указать файл ПО и нажать кнопку «Обновить».
Процесс обновления может занимать несколько минут, после чего устройство автоматически
перезагружается.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 19
Page 20
____________________________________________________________________________________
После включения IGMP snooping устройство начинает анализировать все IGMP пакеты между
подключенными к нему компьютерами-потребителями и маршрутизаторами-поставщиками
multicast трафика. При поступлении IGMP запроса потребителя на подключение к группе
многовещательной рассылки, устройство добавляет порт, к которому подключен данный
потребитель, в список членов (для ретрансляции группового трафика). И наоборот — получив
запрос 'IGMP Leave' (покинуть), удаляет соответствующий порт из списка группы.
3.1.2 Меню «Услуги»
3.1.2.1 Подменю Порты
В данном подменю производится настройка портов устройства для предоставления определенных
видов услуг.
Список предоставляемых услуг определяется оператором:
Для каждого из четырех портов существует возможность выбрать тип предоставляемых услуг из
выпадающего списка:
— STB – подключение телевизионной приставки Set-Top Box (IP TV);
— Internet – доступ в сеть интернет;
— VoIP – IP-телефония;
— Other service – другой сервис;
— Disabled – порт не используется, отключен.
— IGMP snooping – при установленном флаге функция IGMP snooping включена, иначе – выключена.

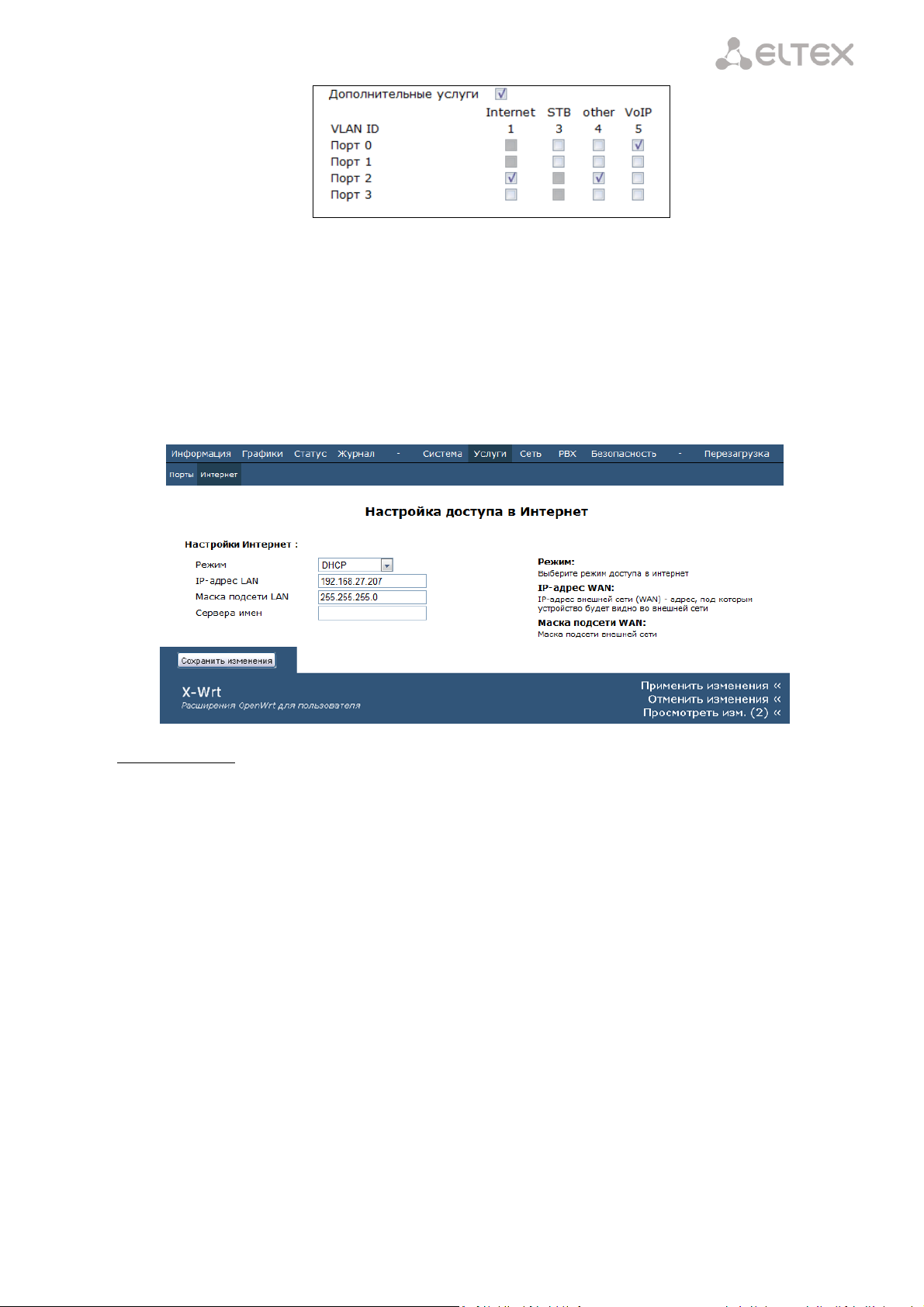

— Дополнительные услуги – при установленном флаге доступна форма для конфигурирования
передачи дополнительных услуг на порты через VLAN:
____________________________________________________________________________________
20 Абонентские оптические терминалы серии NTE- RG-1400
Page 21
____________________________________________________________________________________
Если на пересечении определенного порта и услуги выставить флаг - заданная услуга будет
передаваться через указанный порт в VLAN, указанном под услугой.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
3.1.2.2 Подменю Интернет
Internet settings:
— Режим – режим работы интерфейса для VLAN. Для каждого режима существует определенный
набор указываемых параметров:
— Static – режим работы router, в котором для WAN и LAN интерфейсов IP-адреса
назначаются статически. При выборе типа «Static» для редактирования станут
доступны следующие параметры:
— IP-адрес WAN – установка IP-адреса внешней сети;
— Маска подсети WAN – маска подсети в сети;
— IP-адрес LAN – установка IP-адреса локальной сети;
— Маска подсети LAN – маска подсети локальной сети;
— Сервера имен – IP-адреса серверов DNS (при вводе нескольких адресов
необходимо отделять пробелами);
— DHCP – режим работы router, в котором на WAN интерфейсе запущен DHCP клиент. При
выборе типа «DHCP» для редактирования станут доступны следующие
параметры:
— IP-адрес LAN – установка IP-адреса локальной сети;
— Маска подсети LAN – маска подсети локальной сети;
— Сервера имен – IP-адреса серверов DNS (при вводе нескольких адресов
необходимо отделять пробелами);
— Bridge + DHCP – работа в режиме DHCP + мост. При выборе типа «Bridge+DHCP»
образуется соединение WAN и LAN интерфейсов в общий бридж, на который
запрашивается адрес по DHCP;
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 21
Page 22
____________________________________________________________________________________

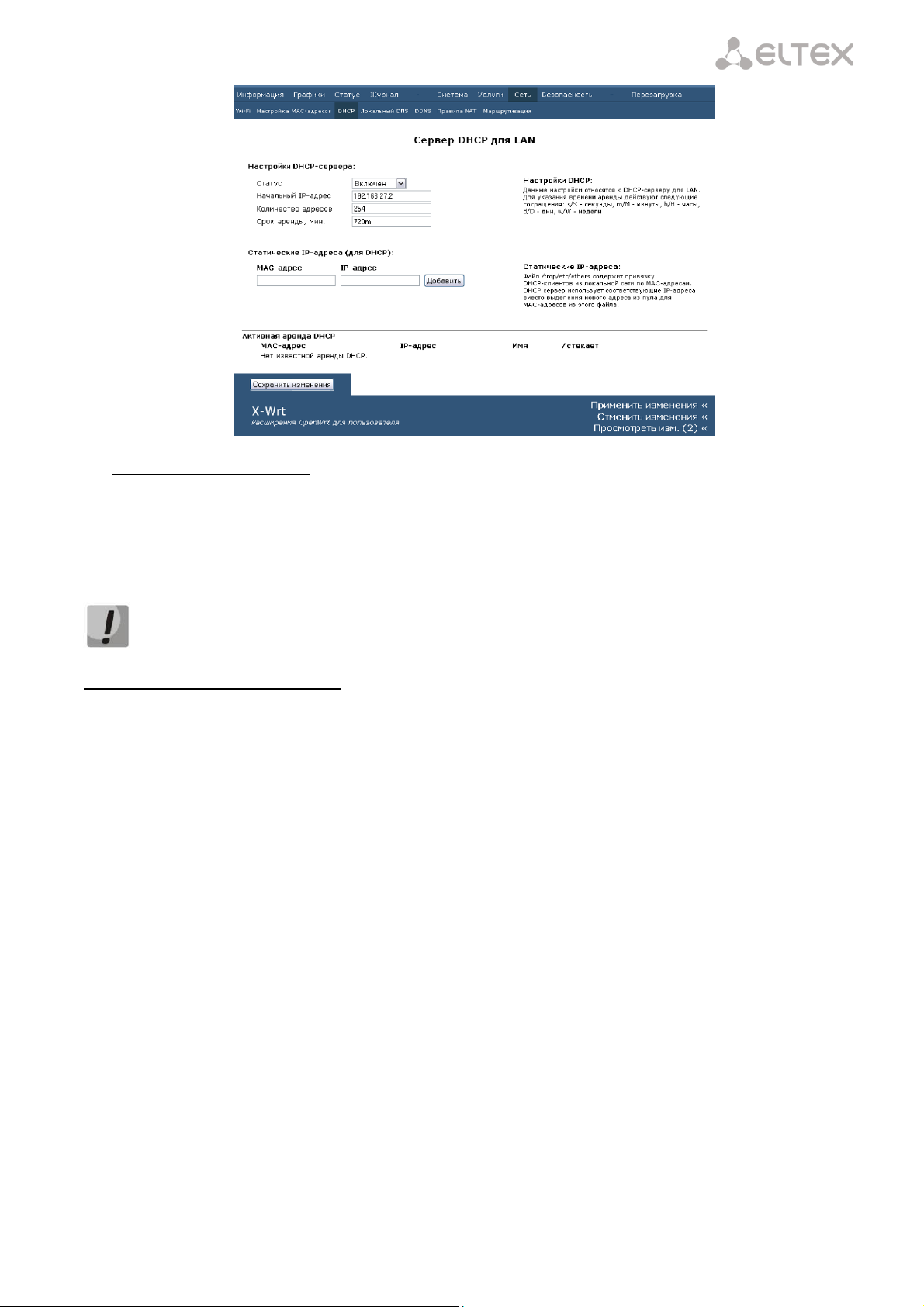

При изменении IP-адреса LAN следует произвести настройку DHCP-сервера в меню
«Сеть/DHCP».
— Сервера имен – IP-адреса серверов DNS (при вводе нескольких адресов
необходимо отделять пробелами);
— PPPoE – режим работы router, в котором на WAN интерфейсе поднимается РРР сессия
по протоколу PPPoE. При выборе типа «PPPoE» для редактирования станут
доступны следующие параметры:
— PPPoE: Имя пользователя – имя пользователя для авторизации PAP/CHAP;
— PPPoE: Пароль – пароль для авторизации PAP/CHAP (не должен содержать
символы «‘», «:», «№»);
— MTU - максимальный размер блока данных, передаваемых по сети (для
протокола РРР MTU= 1492). Поле не обязательно для заполнения;
— IP-адрес LAN – установка IP-адреса локальной сети, по этому IP-адресу будет
возможен доступ к устройству с портов находящихся в режиме Internet;
— Маска подсети LAN – маска подсети локальной сети;
— Сервера имен – IP-адреса серверов DNS (при вводе нескольких адресов
необходимо отделять пробелами);
— Bridge – работа в режиме моста. При выборе типа «Bridge» для редактирования станут
доступны следующие параметры:
— IP-адрес моста– установка IP-адреса моста;
— Маска подсети моста – маска подсети моста;
— Сервера имен – IP-адреса серверов DNS (при вводе нескольких адресов
необходимо отделять пробелами);
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
3.1.3 Меню «Сеть»
3.1.3.1 Подменю Wi-Fi1
1
Подменю доступно для конфигурирования только в моделях NTE-RG-1402F(C)-W, NTE-RG-1402F(C)-W
____________________________________________________________________________________
22 Абонентские оптические терминалы серии NTE- RG-1400
Page 23
____________________________________________________________________________________

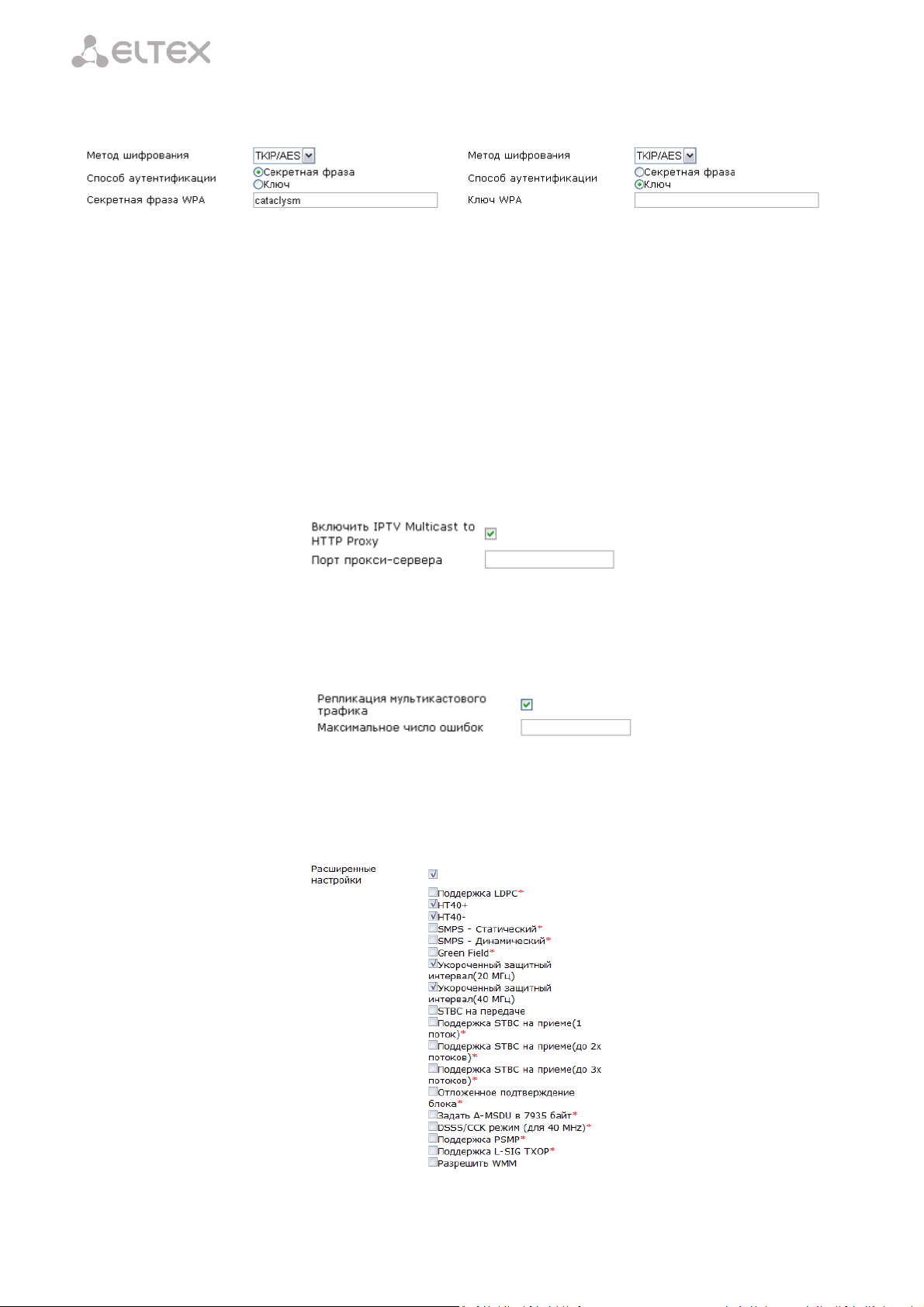

Для работы в режиме «Интернет на STB» требуется поддержка VLAN
со стороны STB.
При использовании оборудования стандарта 802.11n по сети Wi-Fi возможен просмотр как
каналов стандартного телевидения (SDTV), так и телевидения высокой четкости (HDTV).
Для работы в режиме «802.11bgn» требуется поддержка AES.

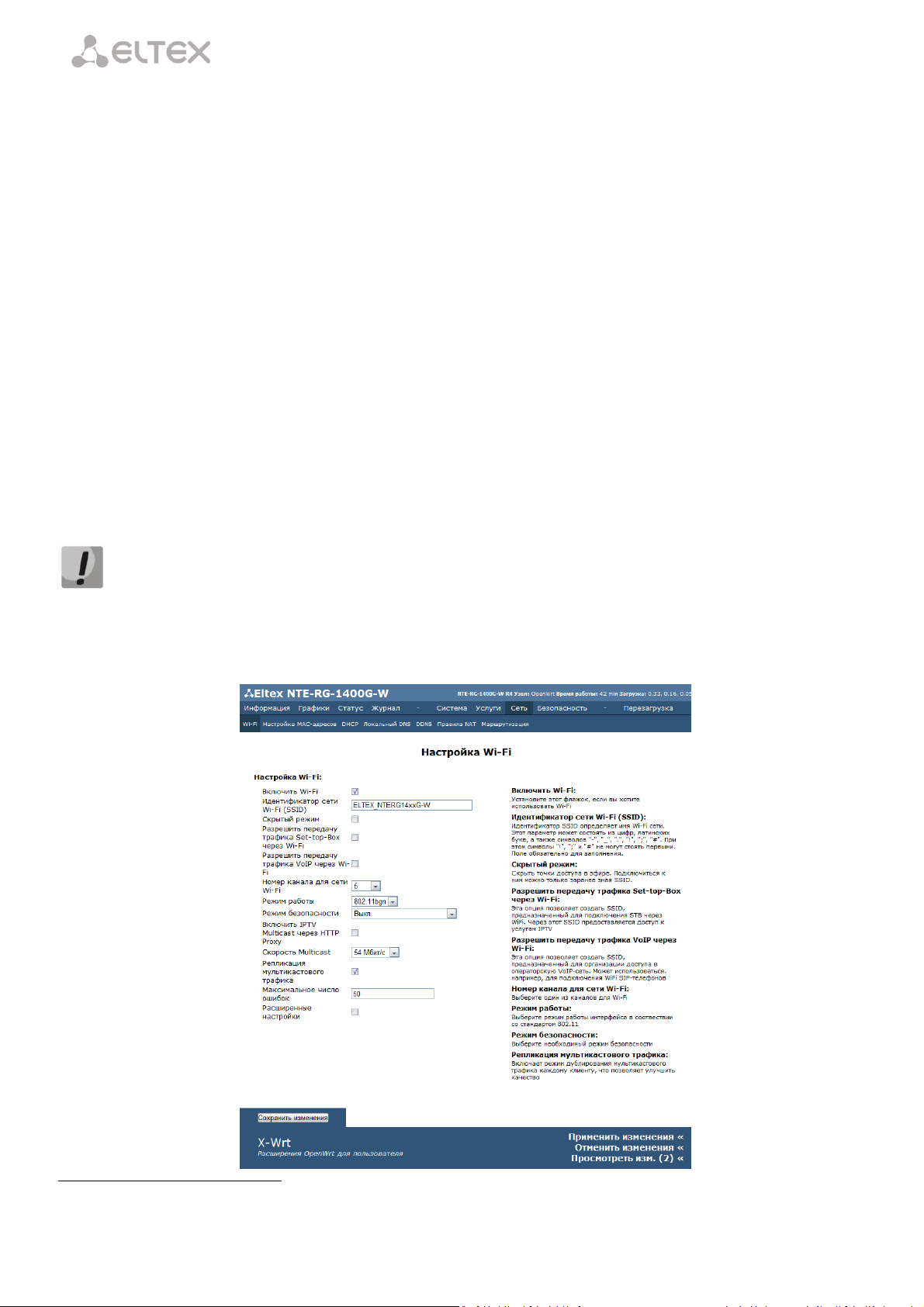

Настройка Wi-Fi :
— Включить Wi-Fi – при установленном флаге включена функция беспроводного доступа, иначе –
отключена;
— Идентификатор сети Wi-Fi (SSID) –имя беспроводной сети, максимальная длина – 32 символа,
ввод с учетом регистра клавиатуры. Данный параметр может состоять из цифр, латинских букв, а также
символов "-", "_", ".", "!", ";", "#", при этом символы "!", ";" и "#" не могут стоять первыми. Поле
обязательно для заполнения;
— Скрытый режим – при установленном флаге скрывать точки доступа в эфире. Для подключения
необходимо указать идентификатор сети SSID самостоятельно;
— Разрешить передачу трафика Set-top-Box через Wi-Fi – при установленном флаге разрешена
передача трафика IPTV через Wi-FI;
— SSID для Set-top-Box – имя для виртуальной сети STB;
— Интернет на STB – при установленном флаге разрешен доступ в сеть интернет через
SSID STB через VLAN, доступен просмотр IPTV через HTTP.
— Разрешить передачу трафика VoIP через Wi-Fi – при установленном флаге разрешена передача
трафика VoIP через Wi-FI;
— SSID для VoIP – имя для виртуальной сети VoIP;
— Номер канала для сети Wi-Fi – номер канала для работы беспроводной сети, при выборе режима
«Авто» NTE-RG при запуске автоматически находит оптимальный канал и занимает его;
— Режим работы – выбор режима работы беспроводного интерфейса:
— 802.11b – если все беспроводные клиенты поддерживают стандарт 802.11b;
— 802.11bg – если в сети присутствуют беспроводные клиенты с поддержкой 802.11b и
802.11g;
— 802.11bgn – если в сети присутствуют беспроводные клиенты с поддержкой 802.11b,
802.11g и 802.11n;
— Режим безопасности – выбор режима безопасности беспроводной сети:
— Выкл. – не использовать шифрование для передачи данных, низкий уровень
безопасности;

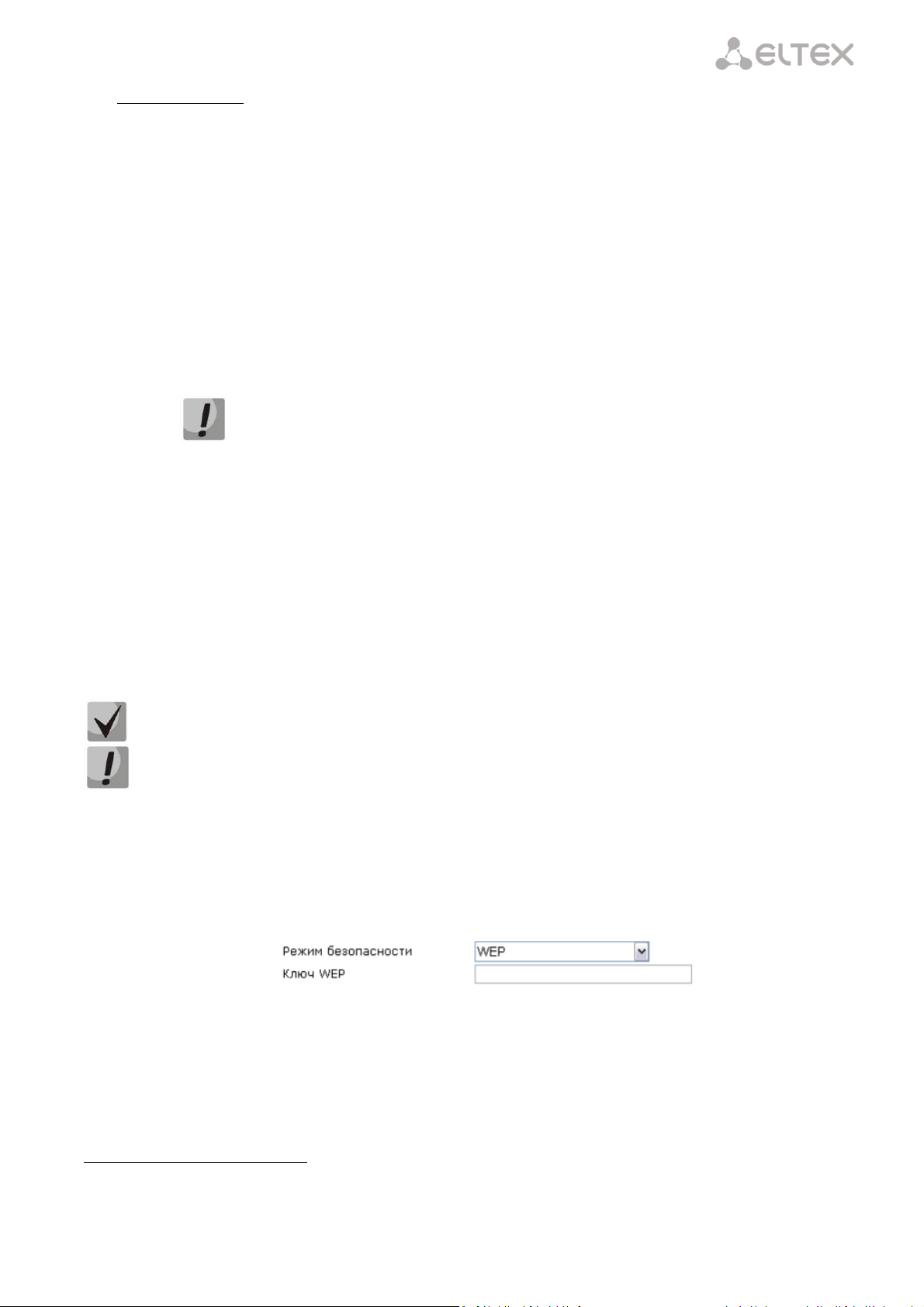

— WEP – аутентификация WEP, при выборе данного типа аутентификации для
редактирования станут доступны следующие настройки:
— Ключ WEP – ключ из 10 или 26 символов в 16-ричной системе счисления
либо 5 или 13 символов ASCII1;
— Использовать только WPA – только аутентификация WPA;
— Использовать только WPA2 – только аутентификация WPA2;
— Использовать WPA и WPA2 – аутентификация WPA и WPA2;
1
ASCII - набор из 128 символов для машинного представления прописных и строчных букв латинского алфавита,
чисел, знаков препинания и специальных символов.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 23
Page 24
____________________________________________________________________________________
При выборе любого из типов аутентификации WPA для редактирования станут доступны
следующие настройки:
— Метод шифрования – выбор метода шифрования данных:
— TKIP – протокол шифрования, используемый для WPA. Обладает
более эффективным механизмом управления ключами по сравнению с
WEP;
— AES – алгоритм 128 битного блочного шифрование с ключом
128/192/256 бит, используется для WPA2);
— Способ аутентификации – выбор способа аутентификации – секретная
фраза (пароль) или ключ доступа;
— Секретная фраза WPA – установка пароля, строка 8-63 символа ASCII;
— Секретный ключ WPA – установка 64-значного ключа в 16-ричной системе
счисления;
— Включить IPTV Multicast to HTTP Proxy – при установленном флаге включена функция Multicast для
поддержки IPTV:
— Порт прокси-сервера – данный порт используется при перекладывании трафика
групповой передачи в трафик индивидуальной рассылки через беспроводной интерфейс Wi-Fi;
— Скорость Multicast – настройка скорости трафика групповой передачи, рекомендованное
значение – 6 Мбит/с;
— Репликация мультикастового трафика – включение режима репликации многоадресной
рассылки. При выборе данного параметра для редактирования станет доступна следующая настройка:
– Максимальное число ошибок – число ошибок передачи, по превышению которого
считается, что клиент вышел из зоны действия сети. Применяется для отключения
клиентов в режиме репликации мультикастового трафика;
— Расширенные настройки – при установленном флаге доступно конфигурирование
дополнительных настроек для режима 802.11n из следующего списка:
____________________________________________________________________________________
24 Абонентские оптические терминалы серии NTE- RG-1400
Page 25
____________________________________________________________________________________
При возникновении проблем с подключением по Wi-Fi (подключение произошло, но доступа
к устройству нет), необходимо отключить опцию «Разрешить WMM» в конфигурации.
— Поддержка LDCP1 – при установленном флаге включена поддержка кодирования с
малой плотностью проверок на четность (Low-density parity-check code);
— HT40+ – при установленном флаге включен режим объединения двух 20 МГц каналов в
один 40 МГц (первый канал выше второго, работает только для каналов с 1-го по 9-ый );
— HT40- – при установленном флаге включен режим объединения двух 20 МГц каналов в
один 40 МГц (второй канал выше первого, работает только для каналов с 5-го по 11-ый);
— SMPS – Статический1 – при установленном флаге разрешено использование
статического метода энергосбережения Spatial Multiplexing Power Save Static;
— SMPS – Динамический1 – при установленном флаге разрешено использование
динамического метода энергосбережения Spatial Multiplexing Power Save Static;
— Green Field1 – при установленном флаге отключается совместимость с устройствами IEEE
802.11b/g;
— Укороченный защитный интервал (20 МГц) – при установленном флаге защитный
интервал равен 400 нс (скорость до 130 Мбит/с), иначе - 800 нс (скорость до 144 Мбит/с);
— Укороченный защитный интервал (40 МГц) – при установленном флаге защитный
интервал равен 400 нс (скорость до 300 Мбит/с), иначе - 800 нс (скорость до 270 Мбит/с);
— STBC на передаче1 – при установленном флаге используется кодирование информации
для улучшения отношения сигнал/шум;
— Поддержка STBC на приеме (1 поток)2, Поддержка STBC на приеме (до 2-х потоков)1,
Поддержка STBC на приеме (до 3-х потоков)1 - при установленном флаге включена поддержка приема
сигнала с кодированием типа Пространственно-Временных Блочных кодов (STBC);
— Отложенное подтверждение блока1 – при установленном флаге установлен режим
отложенного подтверждения блоков данных, иначе - используется немедленное подтверждение;
— Задать A-MCDU в 7935 байт1 – при установленном флаге максимальный размер A-
MSDUсоставляет 7935 байт, иначе - максимальный размер A-MSDU - 3839 байт;
— DSSS/CCK режим(для 40 MHz)1 – при установленном флаге используется режим
модуляции DSSS/CCK;
— Поддержка PSMP1 – при установленном флаге при простое происходит переход в
энергосберегающий режим (Power Save Multi-Poll);
— Поддержка L-SIG TXOP1 – при установленном флаге используется метод L-SIG TXOP
смешанной защиты передачи данных 802.11n;
— Разрешить WMM – разрешить передачу VoIP-трафика по Wi-Fi.
Для сохранения внесенных изменений необходимо нажать кнопку «Сохранить изменения».

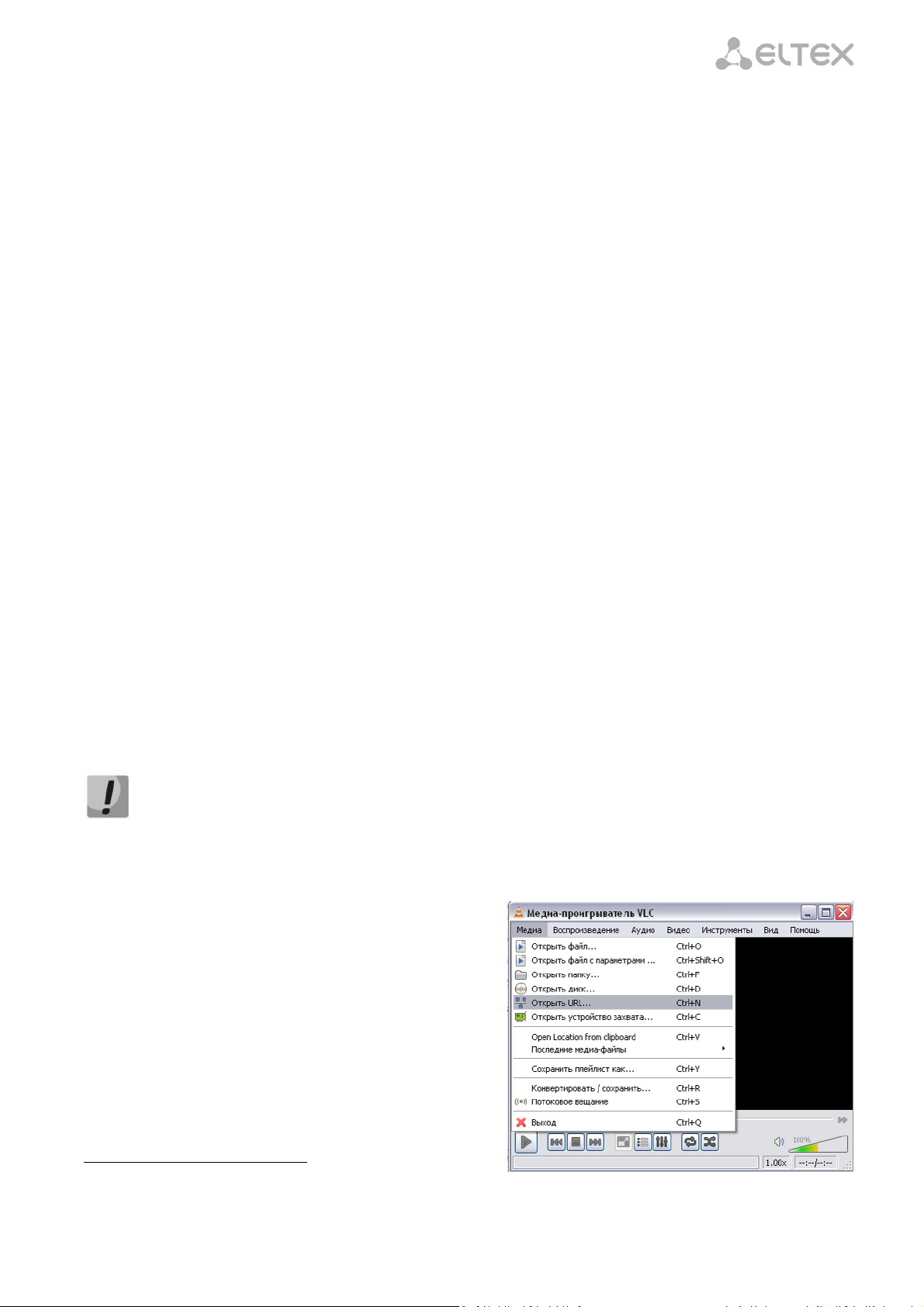

Настройки просмотра каналов через Proxy-
сервер:
1. Включить медиа-проигрователь VLC (VLC media
player). При отсутствии проигрывателя предварительно
установить его;
1
Для работы опции требуется включение режима HT40+ либо HT40-. В противном случае опции будут проигнорированы
2
Для работы опции требуется включение режима HT40+ либо HT40-. В противном случае опции будут проигнорированы
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 25
Page 26
____________________________________________________________________________________

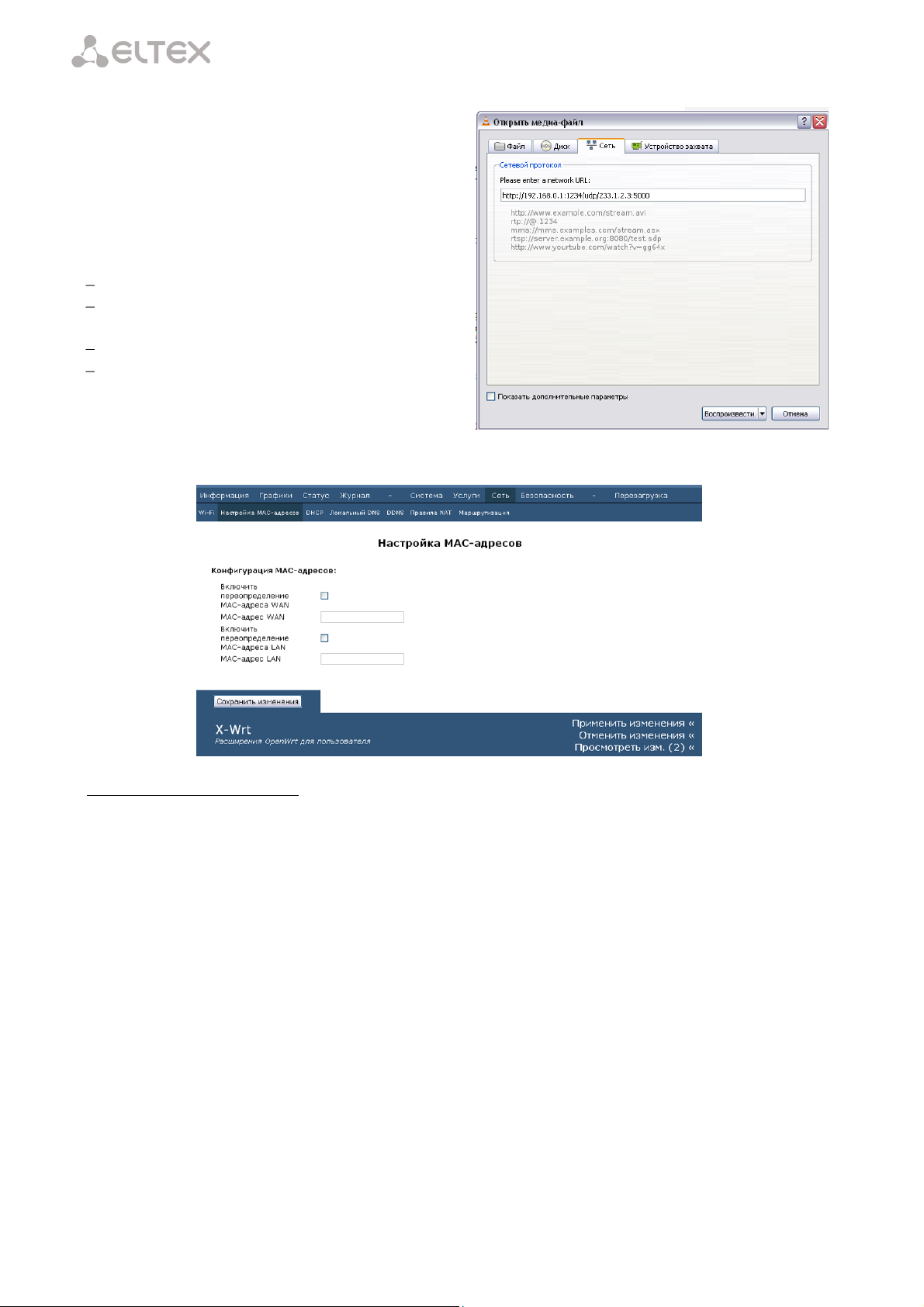

2. В меню «Медиа» в крайнем правом углу
проигрывателя выбрать пункт «Открыть URL…». В
появившемся окне в поле ввода набрать адрес,
который будет использоваться проигрывателем для
запроса IPTV:
http://192.168.0.1:1234/udp/233.1.2.3:5000.
Параметры адреса:
192.168.0.1 – IP-адрес NTE-RG-1400;
1234 – порт, прописанный в меню «Сеть/ Wi-
Fi/ Порт проски сервера»;
233.1.2.3 – адрес мультикаст-канала;
5000 – порт, по которому осуществляется
передача мультикаст-трафика.
3.1.3.2 Подменю Настройка MAC-адресов
Конфигурация MAC-адресов:
— Включить переопределение МАС-адреса WAN – при установленном флаге разрешена ручная
установка MAC-адреса для WAN-интерфейса;
— MAC-адрес WAN – установка MAC-адреса для WAN-интерфейса;
— Включить переопределение МАС-адреса LAN – при установленном флаге разрешена ручная
установка MAC-адреса для LAN-интерфейса;
— MAC-адрес LAN – установка МАС-адреса для LAN-интерфейса.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
3.1.3.3 Подменю DHCP
Протокол настройки узла Dynamic Host Configuration Protocol (DHCP) автоматически назначает IP-
адреса компьютерам. Его использование позволяет избежать ограничений ручной настройки протокола
TCP/IP.
Получив запрос, DHCP-сервер выбирает IP-адрес из пула адресов в своей базе данных и предлагает
его DHCP-клиенту. Если тот принимает предложение, то информация об IP-адресации, т. е. IP-адрес и
остальные конфигурационные параметры TCP/IP, предоставляется в аренду клиенту на определенный
срок. Если в пуле нет доступной информации об IP-адресации, то клиент не может инициализировать
протокол TCP/IP.
____________________________________________________________________________________
26 Абонентские оптические терминалы серии NTE- RG-1400
Page 27
____________________________________________________________________________________
После применения настроек значение параметра «Срок аренды», указанное в любом другом
формате, будет пересчитано в минуты.
Настройки DHCP-сервера:
— Статус – выбор состояние активности интерфейса (включен/выключен):
— Начальный IP-адрес – начальный адрес группы IP-адресов;
— Количество адресов – количество адресов в группе;
— Срок аренды, мин. – установка максимального времени использования устройством IP -адреса,
назначенного сервером DHCP;
Статические IP-адреса (для DHCP):
— MAC-адрес– установка статического МАС-адреса;
— IP-адрес– установка статического IP-адреса для указанного MAC-адреса;
Для добавления адреса в список необходимо ввести его в соответствующем окне и нажать кнопку
«Добавить».
Для удаления адреса из списка необходимо нажать на ссылку «Удалить» напротив выбранного
адреса.
В таблице «Активная аренда DHCP» указаны MAC-адрес пользователя в локальной сети, выделенный из
пула IP-адрес и срок, через который истекает аренда данного адреса.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 27
Page 28
____________________________________________________________________________________
3.1.3.4 Подменю Локальный DNS
Имена узлов:
— IP-адрес – IP-адрес узла;
— Имя узла – список имен узла для доступа к нему;
— Добавить/удалить – добавление/удаление параметров для узла;
Альтернативный DNS – список IP-адресов альтернативных DNS:
IP-адрес альтернативного DNS будет использоваться системой если не удалось получить адреса DNS
серверов из сети оператора.
Для добавления адреса в список необходимо ввести его в соответствующем окне и нажать кнопку
«Добавить».
Для удаления адреса из списка необходимо нажать на ссылку «Удалить» напротив выбранного
адреса.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
____________________________________________________________________________________
28 Абонентские оптические терминалы серии NTE- RG-1400
Page 29
____________________________________________________________________________________

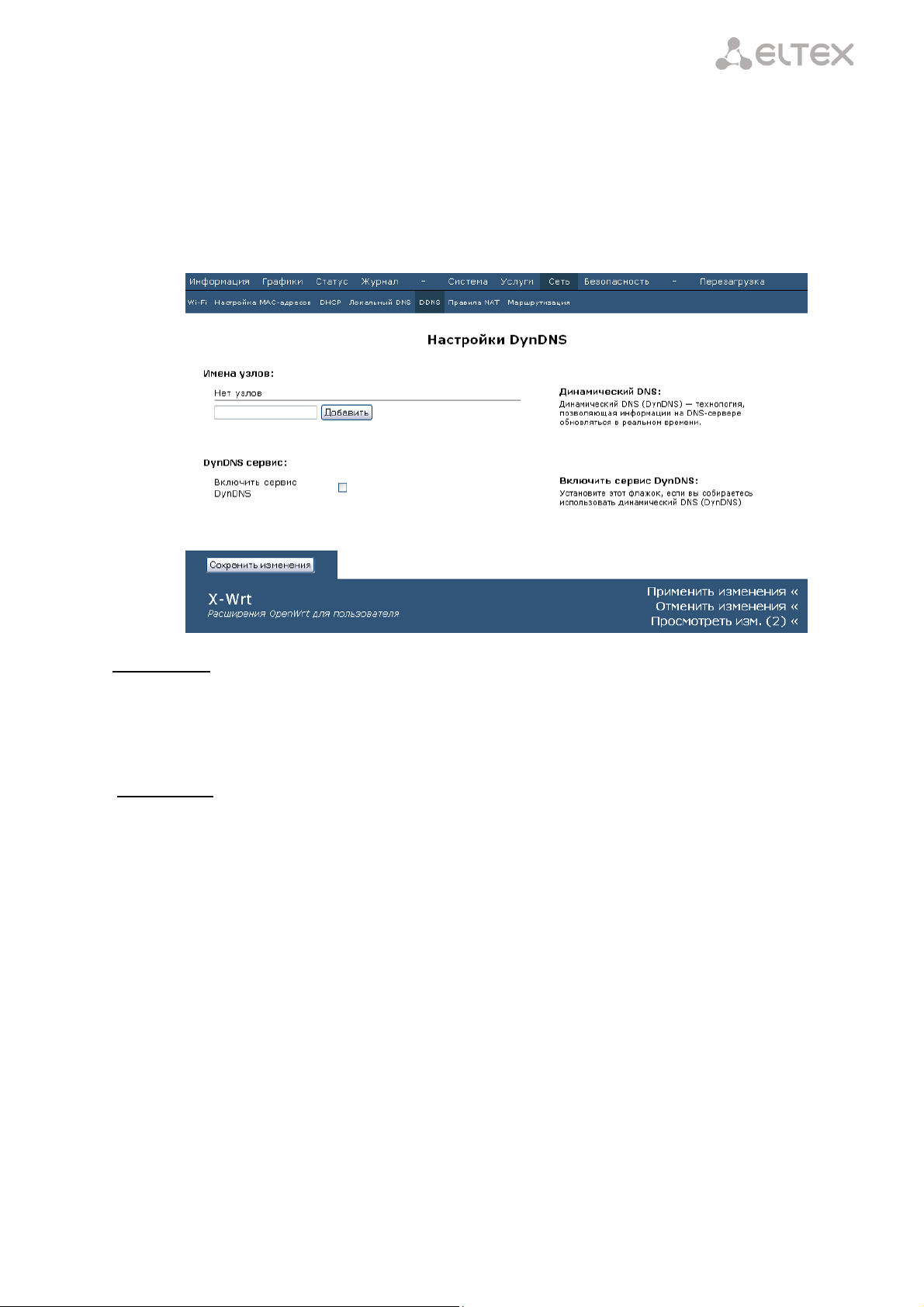

3.1.3.5 Подменю DDNS
Динамическая DNS (DDNS) позволяет информации на DNS-сервере обновляться в реальном времени
и (по желанию) в автоматическом режиме. Применяется для назначения постоянного доменного имени
устройству (компьютеру, роутеру, например NTE-RG) с динамическим IP-адресом. Это может быть IPадрес, полученный по IPCP в PPP-соединениях или по DHCP.
Динамическая DNS часто применяется в локальных сетях, где клиенты получают IP-адрес по DHCP, а
потом регистрируют свои имена в локальном DNS-сервере.
Имена узлов:
— Добавить/удалить – добавление/удаление параметров для узла;
Для добавления имени в список необходимо ввести его в соответствующем окне и нажать кнопку
«Добавить», для удаления - нажать на ссылку «Удалить» напротив выбранного адреса.
DDNS сервис:
— Включить сервис DynDNS – при установленном флаге сервис DynDNS активен, для
редактирования доступны следующие параметры;
— Имя пользователя – имя пользователя для аутентификации;
— Пароль – установка пароля для доступа.
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 29
Page 30
____________________________________________________________________________________

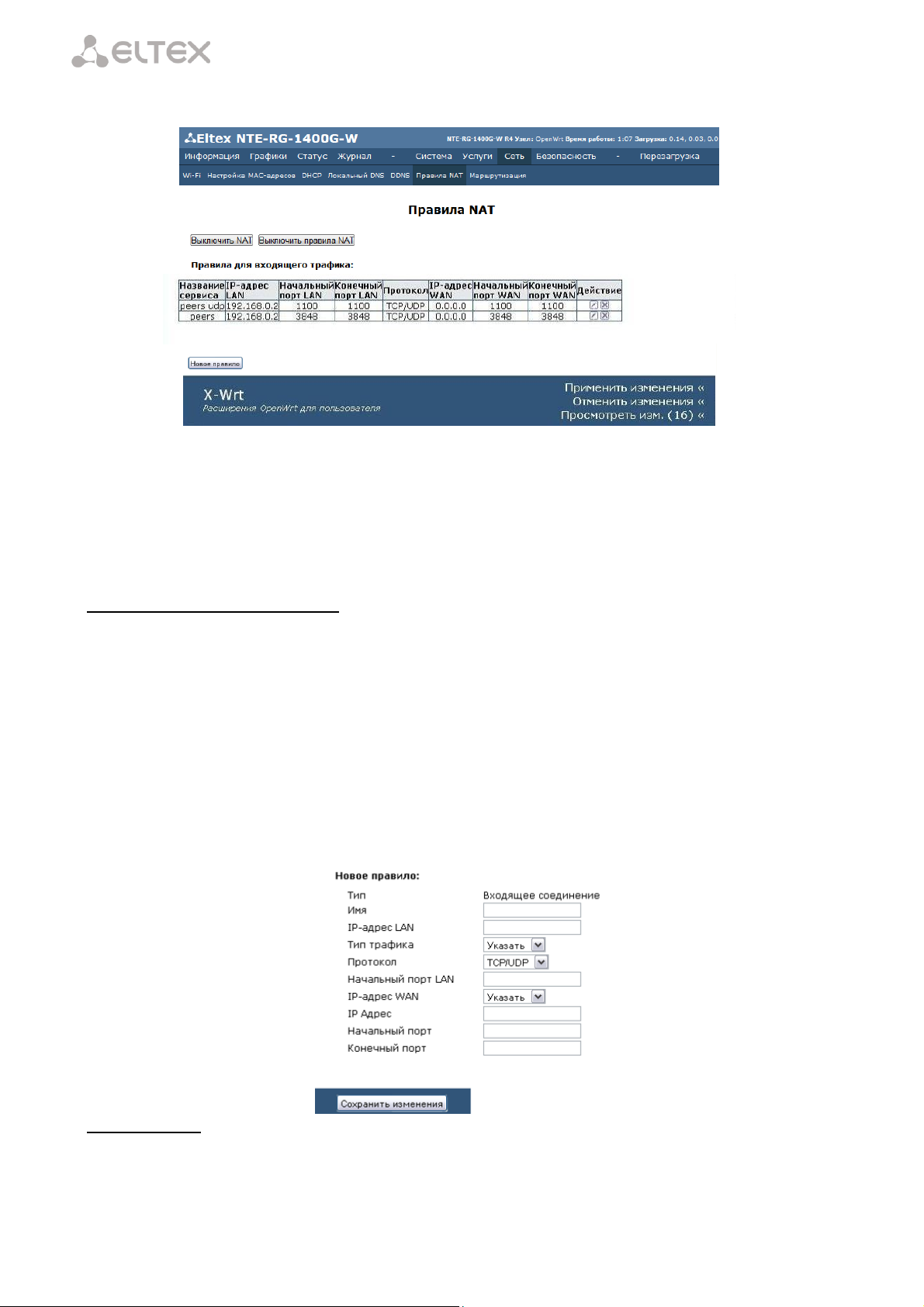

3.1.3.6 Подменю Правила NAT
Изменения в данном подменю применяются без перезагрузки.
— Включить NAT – при установленном флаге разрешено преобразование сетевых адресов, иначе –
запрещено;
— Включить правила NAT – при установленном флаге применять существующие правила для
входящего трафика, иначе – не применять;
Правила для входящего трафика:
— Название сервиса – имя сервиса – поле обязательно для заполнения;
— IP-адрес LAN – IP-адрес локальной сети – поле обязательно для заполнения;
— Начальный порт LAN – номер начального порта внутренней сети
— Конечный порт LAN – номер конечного порта внутренней сети;
— Протокол – протокол доступа для внутренней сети;
— IP-адрес WAN – IP-адрес внешней сети;
— Начальный порт WAN – номер начального порта внешней сети;
— Конечный порт WAN – номер конечного порта внешней сети;
— Действие – редактирование/удаление правила;
Для добавления нового правила необходимо нажать на ссылку «Добавить»:
Новое правило:
— Тип – тип соединения (входящее);
— Имя – название сервиса;
— IP-адрес LAN – IP-адрес локальной сети;
____________________________________________________________________________________
30 Абонентские оптические терминалы серии NTE- RG-1400
Page 31
____________________________________________________________________________________
— Тип трафика – выбор типа трафика (любой/указать). При выборе типа «указать» для
редактирования станут доступны следующие параметры:
– Протокол – выбор типа протокола(TCP, UDP, GRE, TCP/UDP);
– Начальный порт LAN – порт локальной сети, на который будет осуществляться
передача пакетов (параметр применим для всех протоколов, кроме GRE);
— IP-адрес WAN – выбор IP-адреса WAN (любой/указать). При выборе типа «указать» для
редактирования станут доступны следующие параметры:
– IP-адрес – IP-адрес внешней сети;
— Начальный порт – номер начального порта, по которому осуществляется маршрутизация
(параметр применим для всех протоколов, кроме GRE);
— Конечный порт – номер конечного порта, по которому осуществляется маршрутизация (параметр
применим для всех протоколов, кроме GRE).
Для того чтобы добавить правило в таблицу, необходимо нажать кнопку «Сохранить изменения»,
для отмены введенных настроек – кнопку «Сбросить».

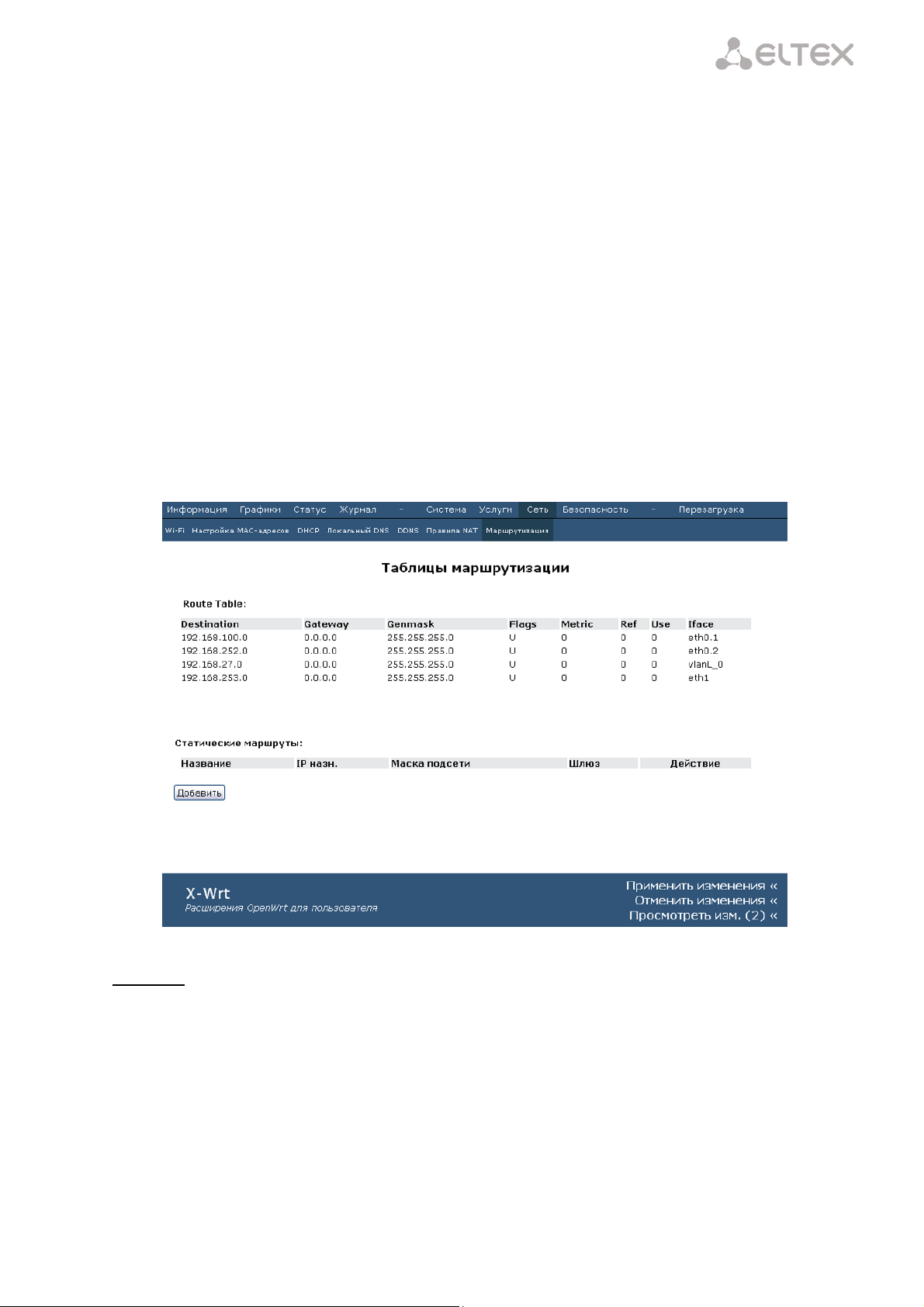

3.1.3.7 Подменю Маршрутизация
Rout table - отображение таблицы маршрутизации:
— Destination – IP-адрес узла назначения;
— Gateway – IP-адрес шлюза, если шлюз не используется, выводится «звездочка»;
— Genmask – сетевая маска (Genmask) маршрута;
— Flags – флаги маршрута:
– G – маршрут использует шлюз (gateway);
– U – интерфейс, который нужно использовать, работает;
– H – только отдельный узел может быть достигнут через данный маршрут (не сеть!).
Например, для записи loopback 10.100.22.1 .
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 31
Page 32
____________________________________________________________________________________
– D – устанавливается, если запись таблицы была произведена по приходу
перенаправляемого сообщения ICMP), или если запись таблицы была создана демоном
динамической маршрутизации, наподобие gated;
– M – устанавливается, если запись таблицы была изменена перенапавляемым
сообщением ICMP;
– ! – путь неверен (закрыт), все пакеты будут отброшены;
— Metric – максимальный число переходов между маршрутизаторами;
— Ref – максимальное количество данных, которое система примет в одном пакете с удаленного
компьютера;
— Use – задает значение, которое используется при установке подключения;
— Ifase – показывает, к какому сетевому интерфейсу относится маршрут.
Static routes - отображение таблицы статических маршрутов:
— Route name –название маршрута;
— IP назн. – IP-адрес места назначения;
— Маска подсети – маска подсети;
— Gateway – IP-адрес шлюза;
— Действие – редактирование/удаление правила;
Для добавления нового правила необходимо нажать на ссылку «Добавить»:
New Route – назначение нового маршрута:
— Route name –название маршрута;
— IP назн. – IP-адрес места назначения;
— Маска подсети – маска подсети;
— Gateway – IP-адрес шлюза;
Для того чтобы добавить маршрут в таблицу, необходимо нажать кнопку «Добавить», для отмены
введенных настроек – кнопку «Сбросить».
____________________________________________________________________________________
32 Абонентские оптические терминалы серии NTE- RG-1400
Page 33
____________________________________________________________________________________
3.1.4 Меню «Безопасность»
3.1.4.1 Подменю Основные
Изменения в данном подменю применяются без перезагрузки.
Уровень защиты:
– Минимальная безопасность – входящий трафик разрешен (из WAN в LAN), исходящий трафик (из
LAN в WAN) разрешен;
– Запрет входящего трафика – входящий трафик запрещен (из WAN в LAN), за исключением
трафика соединений, инициированных из LAN; исходящий трафик (из LAN в WAN) разрешен;
– Запрет исходящего трафика – входящий трафик разрешен (из WAN в LAN), исходящий трафик (из
LAN в WAN) запрещен;
– Высокий уровень безопасности – входящий трафик запрещен (из WAN в LAN), исходящий трафик
(из LAN в WAN) запрещен;
3.1.4.1 Подменю Правила сетевой защиты
Изменения в данном подменю применяются без перезагрузки.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 33
Page 34
____________________________________________________________________________________
Правила для входящего трафика(из WAN в LAN)/правила для исходящего трафика (из LAN в WAN):
– Имя – имя сервиса;
– Протокол – выбор типа протокола(TCP, UDP, TCP/UDP, ICMP);
– Адрес отправителя – IP-адрес отправителя;
– Порты отправителя – диапазон портов отправителя;
– Адрес получателя – IP-адрес получателя;
– Порты получателя – диапазон портов получателя;
– Действие – действие, совершаемое над пакетами (отбросить/пропустить);
– Редактировать – редактирование/удаление правила.
Для добавления нового правила необходимо нажать на ссылку «Добавить»:
Новое правило:
– Имя – название сервиса;
– Направление – направление соединения (входящее/исходящее);
— Тип трафика – выбор типа трафика (любой/указать). При выборе типа «указать» для
редактирования станут доступны следующие параметры:
– Протокол – выбор типа протокола(TCP, UDP, TCP/UDP, GRE, ICMP);
— Адрес отправителя – выбор адреса отправителя (любой/указать). При выборе типа «указать» для
редактирования станут доступны следующие параметры:
– Адрес/Маска подсети – адрес отправителя в виде IP или имени хоста и маска
подсети в формате ХХХ.ХХХ.ХХХ.ХХХ;
– Порты отправителя – диапазон портов отправителя (параметр применим для всех
протоколов, кроме ICMP, GRE);
— Адрес получателя – выбор адреса получателя (любой/указать). При выборе типа «указать» для
редактирования станут доступны следующие параметры:
– Адрес/ Маска подсети – адрес отправителя в виде IP или имени хоста и маска
подсети в формате ХХХ.ХХХ.ХХХ.ХХХ;
– Порты получателя – диапазон портов получателя (параметр применим для всех
протоколов, кроме ICMP, GRE);
– Действие – действие, совершаемое над пакетами (отбросить/пропустить);
Для того чтобы добавить правило в таблицу, необходимо нажать кнопку «Сохранить», для отмены
введенных настроек – кнопку «Сброс».
Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».
____________________________________________________________________________________
34 Абонентские оптические терминалы серии NTE- RG-1400
Page 35
____________________________________________________________________________________
3.2 Информация о системе. Меню «Информация»
3.2.1 Подменю «Система»
В данном подменю доступна информация о параметрах системы: версия ПО, настройки внешней и
локальной сети.
Время и дата – системное время и дата:
– Системное время – время в формате ЧЧ:ММ:СС;
– Дата – дата в формате ДД.ММ.ГГГГ;
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 35
Page 36
____________________________________________________________________________________
Программное обеспечение:
– Версия ядра – текущая версия ядра;
– Версия прошивки – версия ПО;
Интернет (Web) – состояние подключения к интернету;
– Режим – режим работы WAN-интерфейса (РРР/DHCP/Bridge);
– IP адрес – адрес на WAN-интерфейсе для доступа через интерфейс работающий в режиме Internet;
– Сервер имен (DNS) – адреса DNS серверов, используемые для работы.
STB – состояние подключения STB;
VoIP – состояние подключения IP-телефонии;
– Режим – режим работы VoIP-интерфейса (Bridge+DHCP/ DHCP/static);
– IP адрес – адрес на VoIP-интерфейсе для работы приложения VoIP.
Перезапуск DHCP – данная кнопка позволяет перезапустить DHCP-демон (процесс), позволяющий
получать новые IP-адреса;
IP-телевидение – состояние включения IGMP Snooping;
Локальная сеть – параметры локальной сети:
– MAC-адрес – MAC-адрес локальной сети;
– IP-адрес –IP-адрес локальной сети;
3.2.2 Подменю «USB»
В данном подменю осуществляется просмотр подключенных USB устройств, а также отображается
путь к устройству, точка монтирования и права на чтение и запись данных.
— Шина – номер шины;
— Устройство – порядковый номер устройства на шине;
— Продукт – тип устройства;
— Изготовитель – название фирмы-изготовителя устройства;
— VendorID:ProdID – идентификаторы производителя/устройства;
— Версия USB – версия спецификации USB.
____________________________________________________________________________________
36 Абонентские оптические терминалы серии NTE- RG-1400
Page 37
____________________________________________________________________________________
При установленной опции «Разрешить доступ анонимному пользователю» в меню
«Система/Сетевые сервисы» вход может осуществлять анонимным пользователем под
логином anonymous с произвольным паролем.
При версиях ПО начиная с 1000 и выше режим чтения и записи поддерживается как для
файловой системы FAT, так и для NTFS.
При версии ПО 999 и ниже в файловой системе NTFS возможен только режим чтения данных.
При подключенном USB носителе устройство должно автоматически определиться системой и быть
примонтировано. Если устройство определено, но не может быть примонтировано, следует нажать на
кнопку «Монтировать».
Для безопасного извлечения устройства перед извлечением накопителя следует закрыть все FTP-
сессии и нажать кнопку «Размонтировать».
Подключение к смонтированному устройству по FTP осуществляется нажатием на кнопку
«Подключиться по FTP». При этом откроется следующее окно:
Необходимо ввести имя пользователя (user) и пароль (user).
Меню доступа к устройству после успешной аутентификации:
Помимо доступа по протоколу FTP через Web-браузер существуют другие программы,
поддерживающие обмен по FTP: проводник Windows, Total Commander, Far и др.
3.3.1.2.1 Настройка доступа по FTP через Total Commander
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 37
Page 38
____________________________________________________________________________________

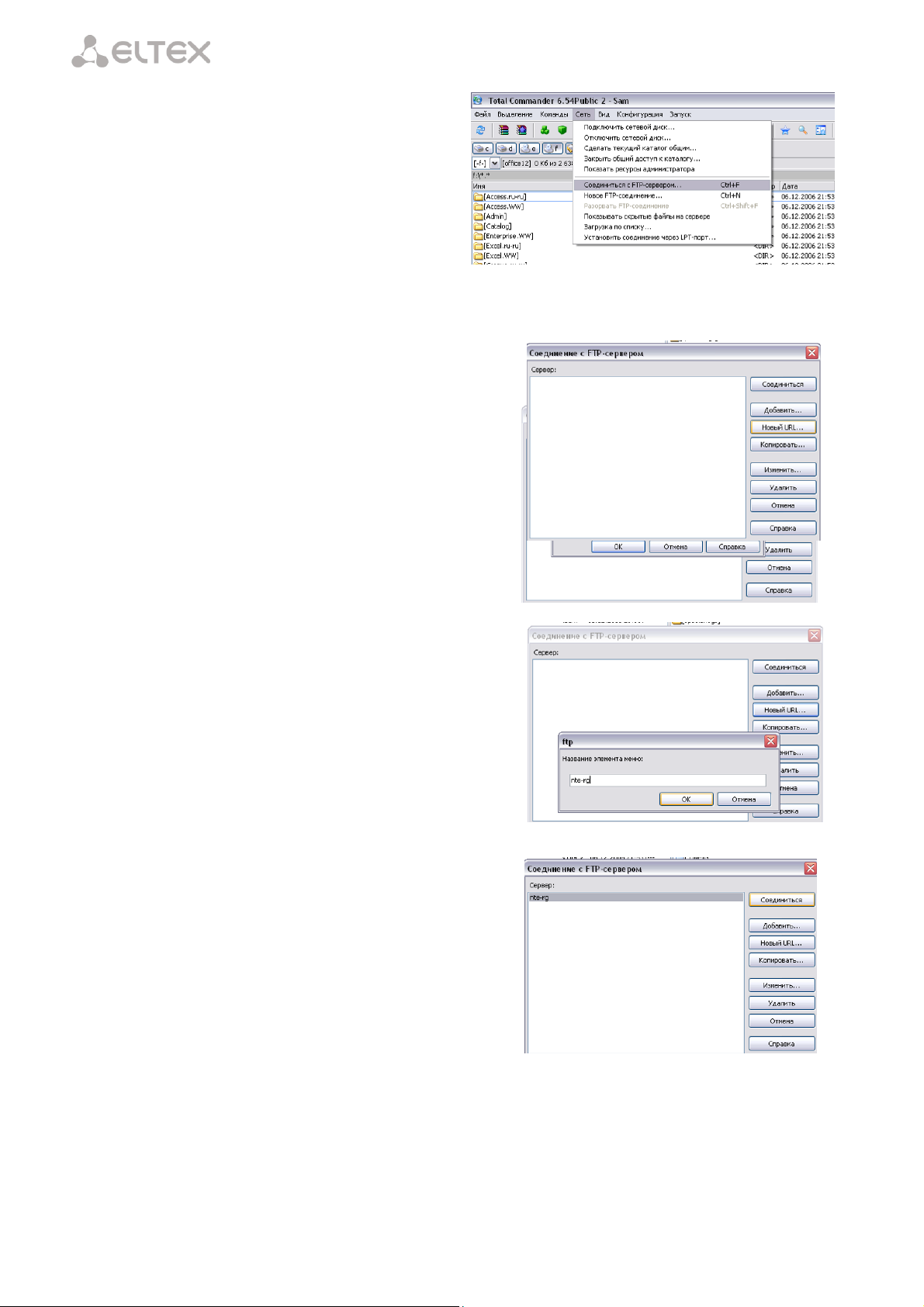

1. Запустить программу Total Commander, в
пункте Сеть на верхней панели выбрать пункт
«Соединиться с FTP-сервером…».
2. В открывшемся окне нажать кнопку «Новый URL…».
3. В строке ввода в качестве адреса FTP-сервера
указать IP-адрес устройства. Убрать флаг с параметра
«Анонимное соединение» и нажать кнопку «ОК».
4. В появившемся окне указать имя для быстрого
доступа к устройству в перечне FTP-серверов и нажать
кнопку «ОК».
5. Выбрать устройство из списка серверов и нажать
кнопку «Соединиться».
____________________________________________________________________________________
38 Абонентские оптические терминалы серии NTE- RG-1400
Page 39
____________________________________________________________________________________
6. Для доступа необходимо пройти аутентификацию. По умолчанию имя пользователя user, пароль
user.
7. Меню доступа к устройству после успешной аутентификации:
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 39
Page 40
____________________________________________________________________________________
3.3 Мониторинг устройства через Web-интерфейс
3.3.1 Меню «Графики»
Меню предназначено для мониторинга текущей загрузки системы и использования пропускной
способности интерфейсов.
3.3.1.1 Подменю Процессор
В данном подменю осуществляется мониторинг текущей загрузки системы, в реальном времени
строится график использования процессора. Загрузка процессора указана в процентах.
На рисунке ниже приведен пример строящегося графика.
3.3.1.2 Подменю Трафик Wi-Fi
В подменю «Трафик» осуществляется мониторинг использования пропускной способности каналов, в
реальном времени строятся графики зависимости скорости входящего и исходящего трафика от времени.
В подменю «Трафик Wi-Fi»отображается информация Wi-Fi –интерфейса.
____________________________________________________________________________________
40 Абонентские оптические терминалы серии NTE- RG-1400
Page 41
____________________________________________________________________________________
3.3.2 Меню «Статус»
Данное меню предназначено для мониторинга всех систем устройства.

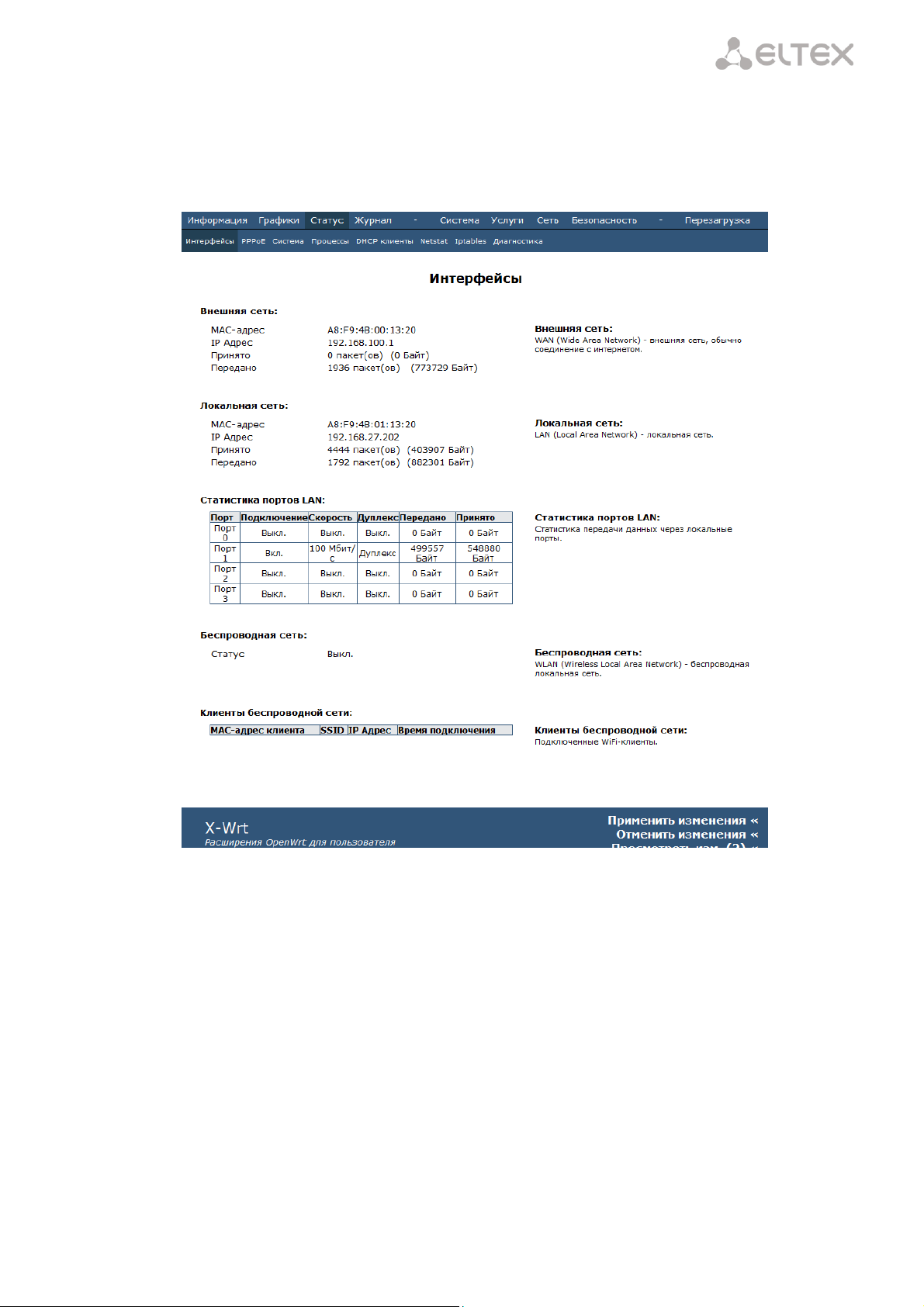

3.3.2.1 Подменю Интерфейсы
В данном меню осуществляется мониторинг таких параметров интерфейсов внешней и локальной
сети, как MAC-адрес, IP-адрес, количество принятых и переданных пакетов. Для просмотра исходной
информации необходимо нажать кнопку «Исходная информация».
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 41
Page 42
____________________________________________________________________________________

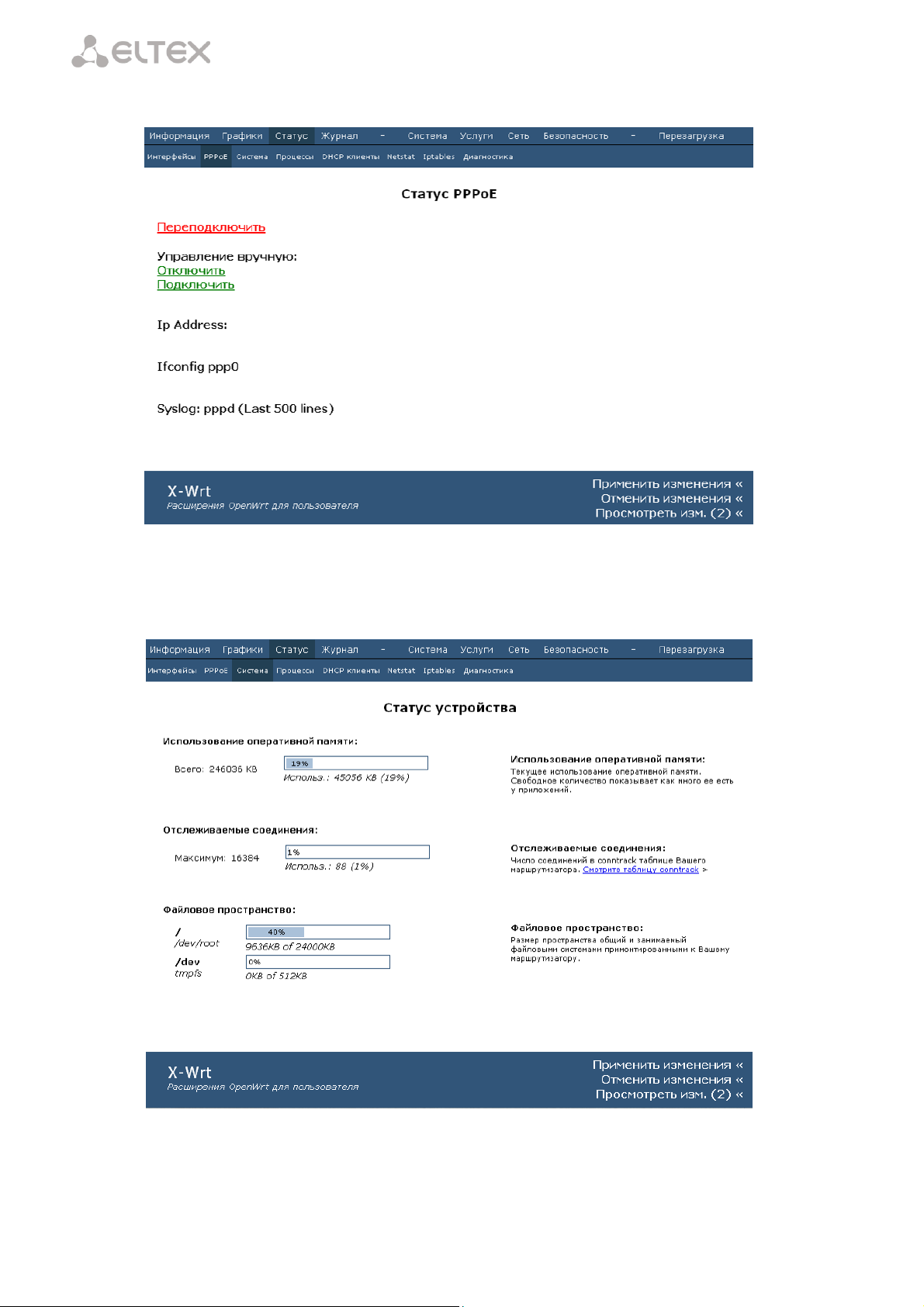

3.3.2.2 Подменю PPPoE
В данном подменю осуществляется просмотр статуса PPPoE, ручной запуск, отключение и
переподключение РРР-сессии.
3.3.2.3 Подменю Система
____________________________________________________________________________________
42 Абонентские оптические терминалы серии NTE- RG-1400
Page 43
____________________________________________________________________________________
Использование оперативной памяти – текущее использование оперативной памяти, в процентах
от максимального объема;
Отслеживаемые соединения – число соединений в conntrack-таблице маршрутизатора, в процентах
от максимального числа;
Файловое пространство – общий размер пространства и размер, занимаемый системами,
примонтированными к маршрутизатору, в процентах от максимального объема.

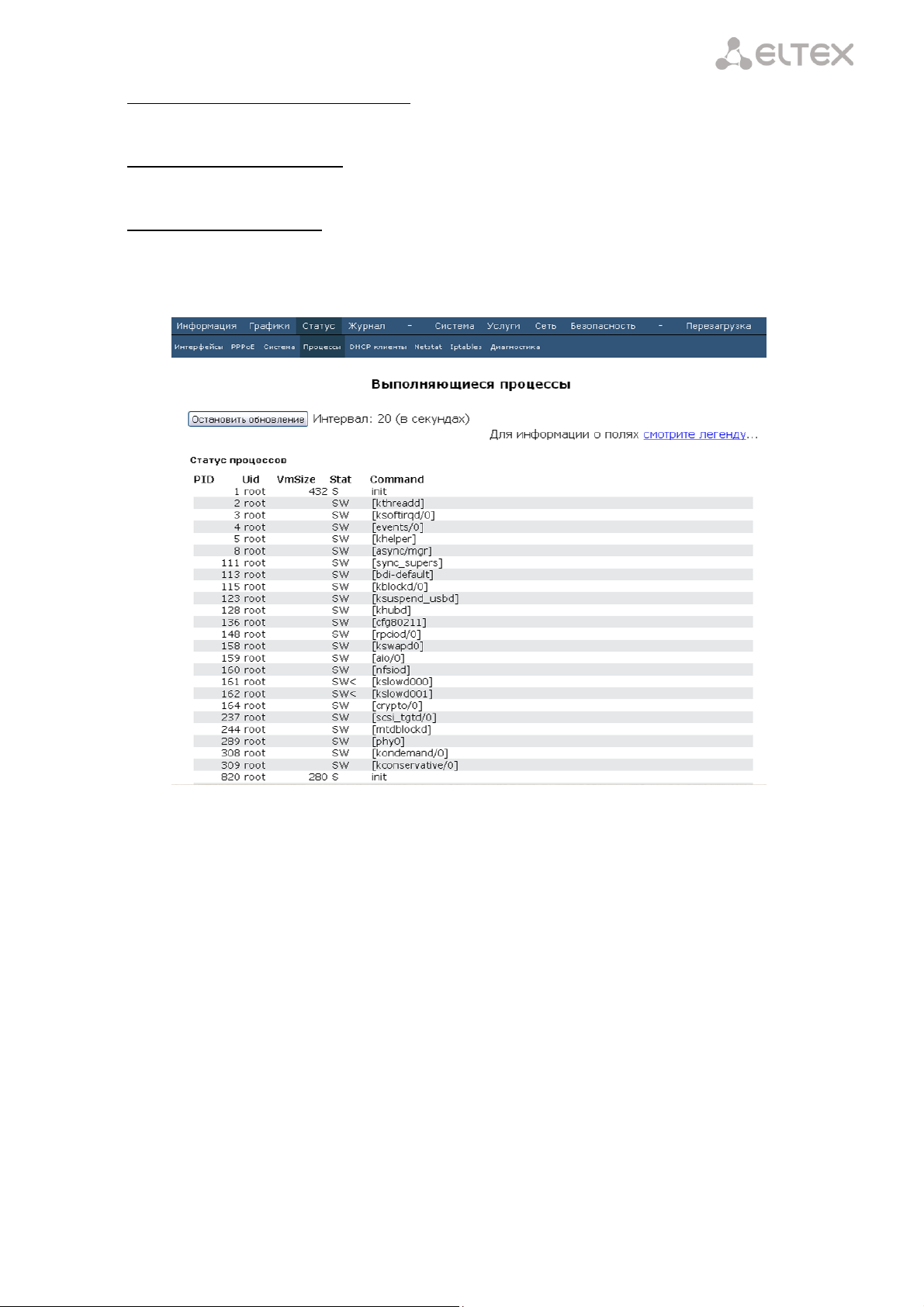

3.3.2.4 Подменю Процессы
В данном подменю осуществляется мониторинг выполняющихся процессов. Обновление таблицы
происходит каждые 20 секунд по умолчанию. Для того чтобы остановить обновление, необходимо
воспользоваться кнопкой «Остановить обновление».
Для того чтобы возобновить автообновление, необходимо выбрать интервал обновления (3-59 сек) и
нажать на кнопку «Автообновление».
Для получения информации о полях таблицы «Статус процессов», необходимо нажать на ссылку
«Смотрите легенду».
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 43
Page 44
____________________________________________________________________________________
3.3.2.5 Подменю DHCP -клиенты
DHCP аренды присваиваются сетевым клиентам, которые запрашивают IP-адреса от DHCP сервера
маршрутизатора. Клиенты, которые запросили аренды IP перед тем, как маршрутизатор был
перезагружен, могут не быть показаны до тех пор, пока они не запросят обновление аренды.
— MAC-адрес–МАС-адрес устройства;
— IP-адрес – полученный IP-адрес.
Дополнительная информация:
IP адреса имеют какое-либо значение только в семействе протоколов TCP/IP. Канальные уровни,
такие как Ethernet или Token ring, имеют собственную схему адресации (в основном 48-битные адреса);
сетевые уровни, в свою очередь, используют эти канальные уровни. Сеть Ethernet может быть
использована различными сетевыми уровнями в одно и то же время. Компьютеры, использующие
разные сетевые протоколы, могут находиться на одном и том же физическом кабеле. Протокол
определения адреса (ARP) предоставляет динамическое сопоставление IP адресов и соответствующих
аппаратных адресов.
Эффективность функционирования ARP во многом зависит от ARP кэша, который присутствует на
каждом хосте. В кэше содержатся Internet-адреса и соответствующие им аппаратные адреса. Время
жизни каждой записи в кэше - до 10 минут с момента создания записи.
Кэш протокола определения адреса (ARP):
— MAC-адрес–МАС-адрес устройства;
— IP-адрес – IP-адрес устройства
— HW тип – тип среды передачи;
— Флаги – .флаги определения:
– С – запись закончена;
– M – постоянная запись;
– Р – опубликованная запись
— Маска – маска подсети; если маска не установлена, выводится знак «*».
____________________________________________________________________________________
44 Абонентские оптические терминалы серии NTE- RG-1400
Page 45
____________________________________________________________________________________
3.3.2.6 Подменю Netstat
В данном подменю осуществляется мониторинг состояний сетевого соединения и маршрутизации.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 45
Page 46
____________________________________________________________________________________

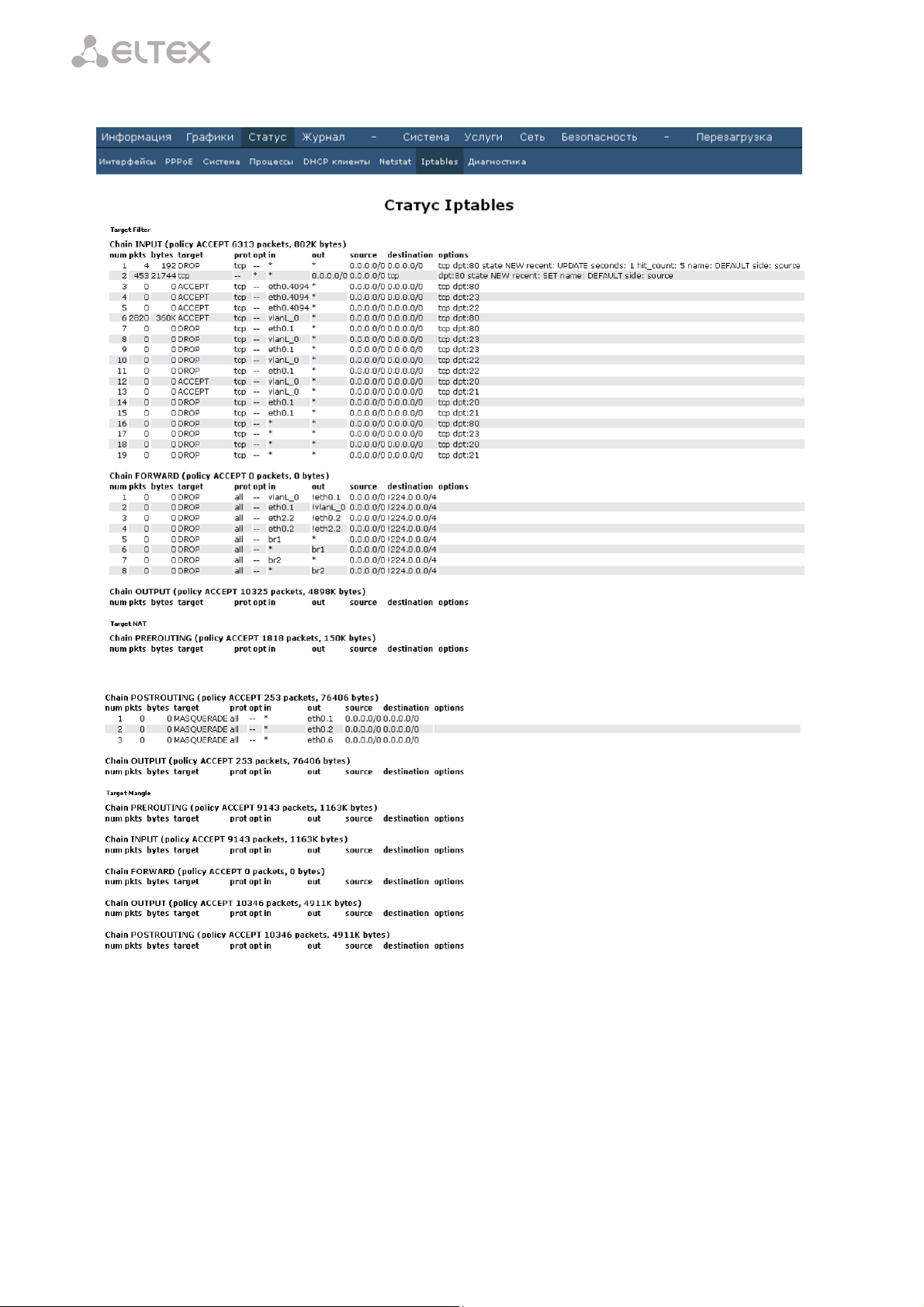

3.3.2.7 Подменю IPtables
В данном меню осуществляется просмотр работы установленных сетевых фильтров.
____________________________________________________________________________________
46 Абонентские оптические терминалы серии NTE- RG-1400
Page 47
____________________________________________________________________________________
3.3.2.8 Подменю Диагностика
В данном подменю осуществляется проверка соединений и определение маршрутов следования
данных.
Сетевые утилиты:
— Ping – утилита для проверки соединений в сетях на основе TCP/IP;
— TraceRoute – утилита для определения маршрутов следования данных в сетях TCP/IP.
3.3.3 Меню «Журнал»
3.3.3.1 Подменю Настройки журнала
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 47
Page 48
____________________________________________________________________________________
Удаленный журнал:
— IP-адрес сервера – IP-адрес удаленного сервера журналов; пустое поле - удаленный журнал не
используется;
— Порт сервера – порт сервера для доступа к удаленному журналу (порт 514 используется на
большинстве SYSLOG серверов по умолчанию).
Отметки в журнале:
— Минут между отметками – периодичность добавления отметок в журнале, минуты. При значении,
равном нулю – отметки в журнал не заносятся.
Локальный журнал:
— Тип журнала – тип сохранения журнала:
— По кругу – сохранение журнала в круговом буфере памяти;
— Файл – сохранение журнала в файловой системе памяти, При выборе типа «Файл» для
редактирования станут доступны следующие параметры:
— Файл журнала – путь и имя файла журнала. Может быть установлено в любой
файловой системе с записью
— Размер журнала – размер журнала, килобайты.
Внимание! При перезагрузке маршрутизатора все файлы, сохраненные в файловой системе
памяти, будут утеряны!
Внимание! В связи с большим объемом информации в Syslog, не рекомендуется использовать
для записи файловую систему JFFS.
.Для сохранения всех внесенных изменений необходимо нажать кнопку «Сохранить изменения».

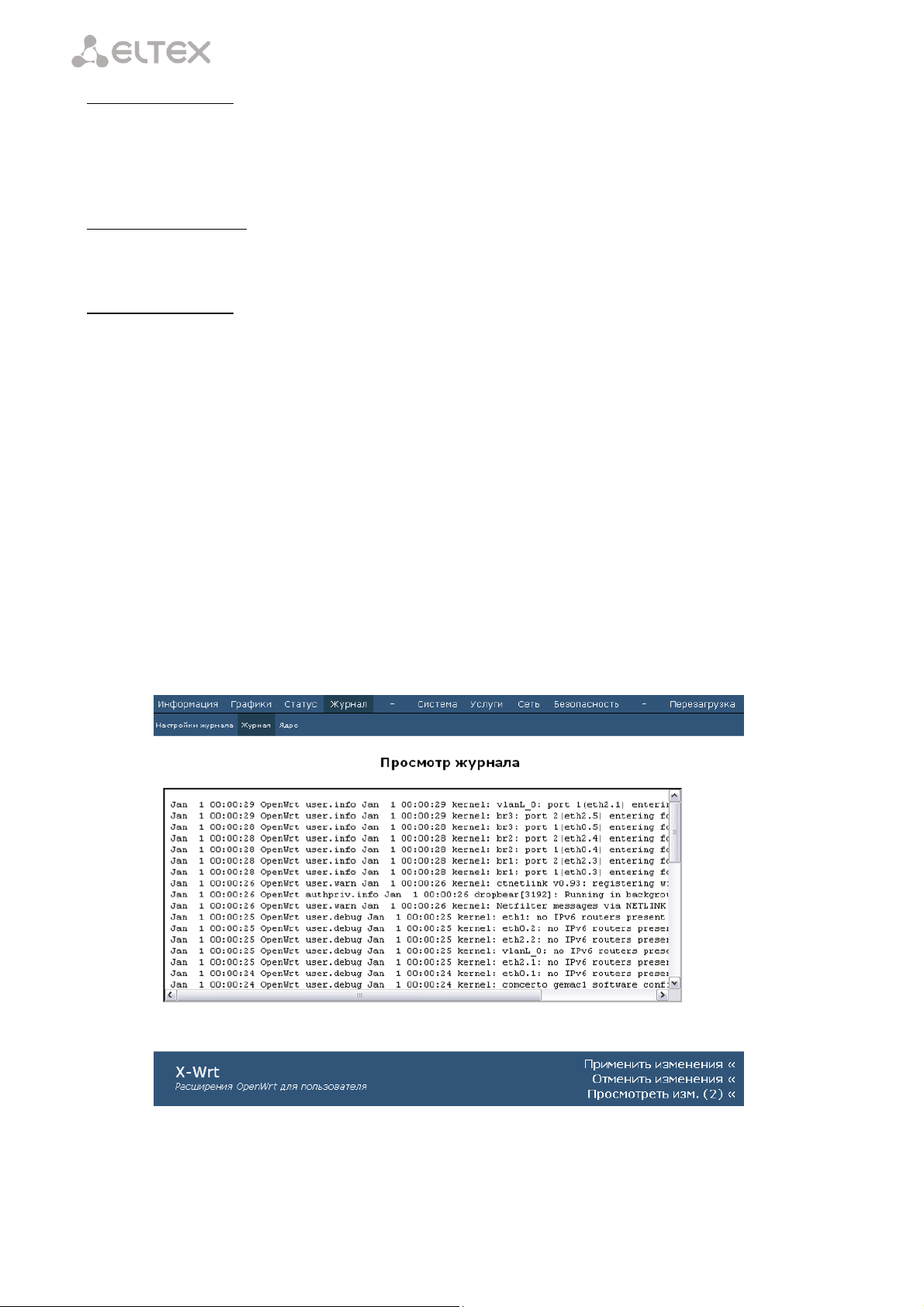

3.3.3.2 Подменю Журнал
В данном подменю осуществляется просмотр журнала.
____________________________________________________________________________________
48 Абонентские оптические терминалы серии NTE- RG-1400
Page 49
____________________________________________________________________________________

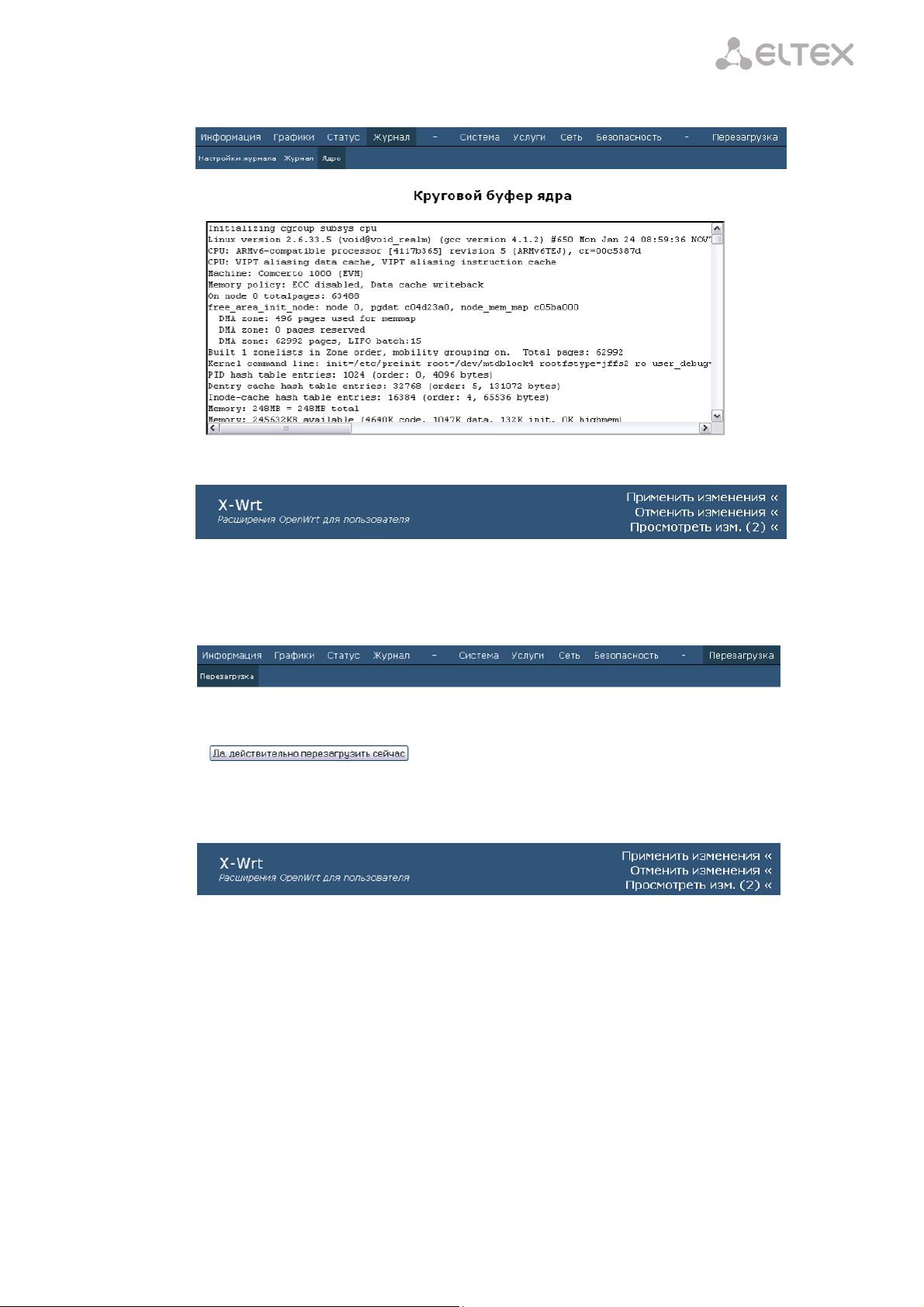

3.3.3.3 Подменю Ядро
В данном подменю осуществляется просмотр кругового буфера ядра.
3.4 Перезагрузка устройства. Меню «Перезагрузка»
Для перезагрузки устройства необходимо нажать на кнопку «Да, действительно, перезагрузить
сейчас». Процесс Перезагрузка устройства может занять несколько минут.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 49
Page 50
____________________________________________________________________________________
Проблема
Возможная причина
Решение
При вводе IP-адреса
маршрутизатора
(например,
192.168.0.1) не
удается получить
доступ к Webинтерфейсу
компьютер не принадлежит к
данной IP-подсети для
подключения к Webинтерфейсу.
В свойствах подключения к интернету на Вашем
компьютере установите параметр «Получать IP-
адрес автоматически».
на компьютере установлен
Web-браузер с выключенной
опцией Java-script
включите опцию Java-script в вашем браузере или
воспользуйтесь другим Web-браузером
неисправный кабель
проверьте физическое соединение по статусу
индикаторов (они должны гореть). Если
индикаторы не горят, попробуйте использовать
другой кабель или подключитесь к другому
порту устройства, если это возможно. Если
компьютер выключен, индикатор может не
гореть.
доступ запрещен
программным обеспечением
Интернет-безопасности
Вашего компьютера
отключите программное обеспечение Интернетбезопасности на компьютере (брэндмауэры)
Воспроизводится
сигнал ошибки в
телефоне,
поключенном к порту
FXS
Неверные настройки порта
проверьте корректность настроек в меню «PBX»
(см. Раздел 3.1.4).
Для удобства поиска неисправности в разделе
«Информация/Система» в поле VoIP выводится
информация о состоянии портов FXS.
Утерян/не подходит
пароль доступа к
WEB-интерфейсу
устройства
_________
Необходимо сбросить маршрутизатор к
настройкам по умолчанию с помощью кнопки F
на задней панели устройства. К сожалению, при
этом все выполненные настройки будут
утрачены.
Необходимо зажать кнопку F на 5-10 секунд до
тех пор, пока не начнет мигать кнопка Power.
Затем подождать 2 минуты, пока устройство
перезагрузится и в адресной строке WEBбраузера прописать адрес устройства поумолчанию - 192.168.0.1
ПРИЛОЖЕНИЕ А ВОЗМОЖНЫЕ ПРОБЛЕМЫ И ВАРИАТЫ ИХ РЕШЕНИЯ
____________________________________________________________________________________
50 Абонентские оптические терминалы серии NTE- RG-1400
Page 51
____________________________________________________________________________________
ПРИЛОЖЕНИЕ Б ОПТИМИЗАЦИЯ НАСТРОЙКИ DHCP СЕРВЕРА. ИСПОЛЬЗОВАНИЕ ОПЦИИ 121
Устройства серии NTE-RG не поддерживают работу с множественной таблицей маршрутизации. В
следствии при настройке сервера DHCP необходимо учитывать, что «option routers» применима только к
услуге INTERNET.
Например, если услуги INTERNET и VOIP настроены в режимах DHCP, то устройство проигнорирует
данную опцию в ответах DHCP-сервера при получении адреса для VOIP, но применит её как «default
gateway» для всех услуг при наличии её в ответах от сервера DHCP для INTERNET.
Указать маршруты для работы SIP-клиента можно, используя опции 33 и 121.
При наличии большего количества адресатов, до которых необходимо указать маршрут,
использовать опцию 33 нецелесообразно. Если все адресаты находятся в одной подсети, то имеет смысл
включить опцию 121, которая укажет маршрут до всей подсети назначения.
Пример использования опции 121
Исходные данные
На сервере сконфигурирован ряд маршрутов по опции 33:
subnet 10.255.240.0 netmask 255.255.255.0 {
option subnet-mask 255.255.255.0;
range 10.255.240.10 10.255.240.49;
option static-routes 10.22.128.21 10.255.240.99,
10.22.128.22 10.255.240.99,
10.22.128.17 10.255.240.99,
10.22.128.18 10.255.240.99,
10.22.128.19 10.255.240.99,
10.22.128.20 10.255.240.99,
10.22.128.23 10.255.240.99,
10.22.128.24 10.255.240.99,
10.22.128.25 10.255.240.99,
10.22.128.26 10.255.240.99,
10.22.128.27 10.255.240.99,
10.22.128.28 10.255.240.99,
10.22.128.29 10.255.240.99,
10.22.128.30 10.255.240.99;
}
Настройка опции 121
option rfc3422-classless-static-routes code 121 = array of unsigned integer 8;
subnet 10.255.240.0 netmask 255.255.255.0 {
option subnet-mask 255.255.255.0;
range 10.255.240.10 10.255.240.49;
option rfc3422-classless-static-routes 24, 10,22,128, 10,255,240,99, 24, 11,255,240, 10,255,240,221;
}
Где
24 – Genmask;
10,22,128, – подсеть, до которой задается маршрут;
10,255,240,99, – адрес шлюза.
____________________________________________________________________________________
Абонентские оптические терминалы серии NTE- RG-1400 51
Page 52
____________________________________________________________________________________
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Абонентский оптический терминал NTE-RG-1400_________ зав. № ____________________
соответствует требованиям технических условий ТУ 6650-036-33433783-2008 и признан годным для
эксплуатации.
Предприятие-изготовитель ООО «Предприятие «Элтекс» гарантирует соответствие абонентского
шлюза требованиям технических условий ТУ 6650-036-33433783-2008 при соблюдении потребителем
условий эксплуатации, установленных в настоящем руководстве.
Гарантийный срок 1 год.
Изделие не содержит драгоценных материалов.
Директор предприятия Черников А. Н.
подпись
Ф.И.О.
Начальник ОТК предприятия Игонин С.И.
подпись
Ф.И.О.
____________________________________________________________________________________
52 Абонентские оптические терминалы серии NTE- RG-1400
Loading...
