LTE-8ST
Руководство по эксплуатации, версия 1.4 (21.08.2013)
______________________________________
Станционные оптические терминалы
.
___________________________________________________________________________
Версия документа |
Дата выпуска |
Содержание изменений |
Версия 1.0 |
9.11.2009 |
Первая публикация |
Версия 1.1 |
14.04.2010 |
Вторая публикация |
Версия 1.2 |
25.11.2010 |
Третья публикация |
Версия 1.3 |
26.11.2012 |
Четвертая публикация |
Версия 1.4 |
21.08.2013 |
Пятая публикация |
Примечания и предупреждения
Примечания содержат важную информацию, советы или рекомендации по использованию и настройке устройства.
Предупреждения информируют пользователя о ситуациях, которые могут нанести вред устройству или человеку, привести к некорректной работе устройства или потере данных.
____________________________________________________________________________
2 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
|
|
|
СОДЕРЖАНИЕ |
|
1 |
ВВЕДЕНИЕ ................................................................................................................................................ |
5 |
||
2 |
ОПИСАНИЕ ИЗДЕЛИЯ.............................................................................................................................. |
6 |
||
|
2.1 |
|
Назначение ..................................................................................................................................... |
6 |
|
2.2 |
|
Основные технические параметры .............................................................................................. |
8 |
|
2.3 |
|
Конструктивное исполнение......................................................................................................... |
9 |
|
2.4 |
|
Световая индикация .................................................................................................................... |
11 |
|
2.5 |
|
Комплект поставки....................................................................................................................... |
11 |
3 |
УСТАНОВКА И ПОДКЛЮЧЕНИЕ............................................................................................................. |
12 |
||
|
3.1 |
|
Крепление кронштейнов............................................................................................................. |
12 |
|
3.2 |
Установка устройства в стойку .................................................................................................... |
12 |
|
|
3.3 |
Установка и удаление SFP-трансиверов..................................................................................... |
13 |
|
|
3.4 |
|
Подключение питающей сети..................................................................................................... |
14 |
4 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА ЧЕРЕЗ WEB-ИНТЕРФЕЙС........................................................... |
15 |
|||
|
4.1 |
|
Порядок конфигурирования ....................................................................................................... |
15 |
|
4.2 |
|
Настройка сетевых параметров .................................................................................................. |
17 |
|
4.3 |
|
Настройки SNMP........................................................................................................................... |
18 |
|
4.4 |
|
Корректировка системного времени ......................................................................................... |
18 |
|
4.5 |
Profiles. Настройка профилей конфигурации ............................................................................ |
19 |
|
|
4.5.1 |
Подменю Rules......................................................................................................................... |
19 |
|
|
4.5.2 |
Подменю Path .......................................................................................................................... |
21 |
|
|
4.5.3 |
Подменю Shaper ...................................................................................................................... |
24 |
|
|
4.5.4 |
Подменю IP multicast............................................................................................................... |
25 |
|
|
4.5.5 |
Подменю Ports ......................................................................................................................... |
28 |
|
|
4.6 |
|
Switch. Настройка параметров коммутатора............................................................................. |
29 |
|
4.6.1 |
Подменю Ports ......................................................................................................................... |
29 |
|
|
4.6.2 |
Подменю QoS Mapping............................................................................................................ |
30 |
|
|
4.6.3 |
Подменю Blacklist .................................................................................................................... |
31 |
|
|
4.6.4 |
Подменю VLANs ....................................................................................................................... |
32 |
|
|
4.6.5 |
Подменю Link aggregation....................................................................................................... |
34 |
|
|
4.6.6 |
Подменю IGMP Snooping......................................................................................................... |
36 |
|
|
4.6.7 |

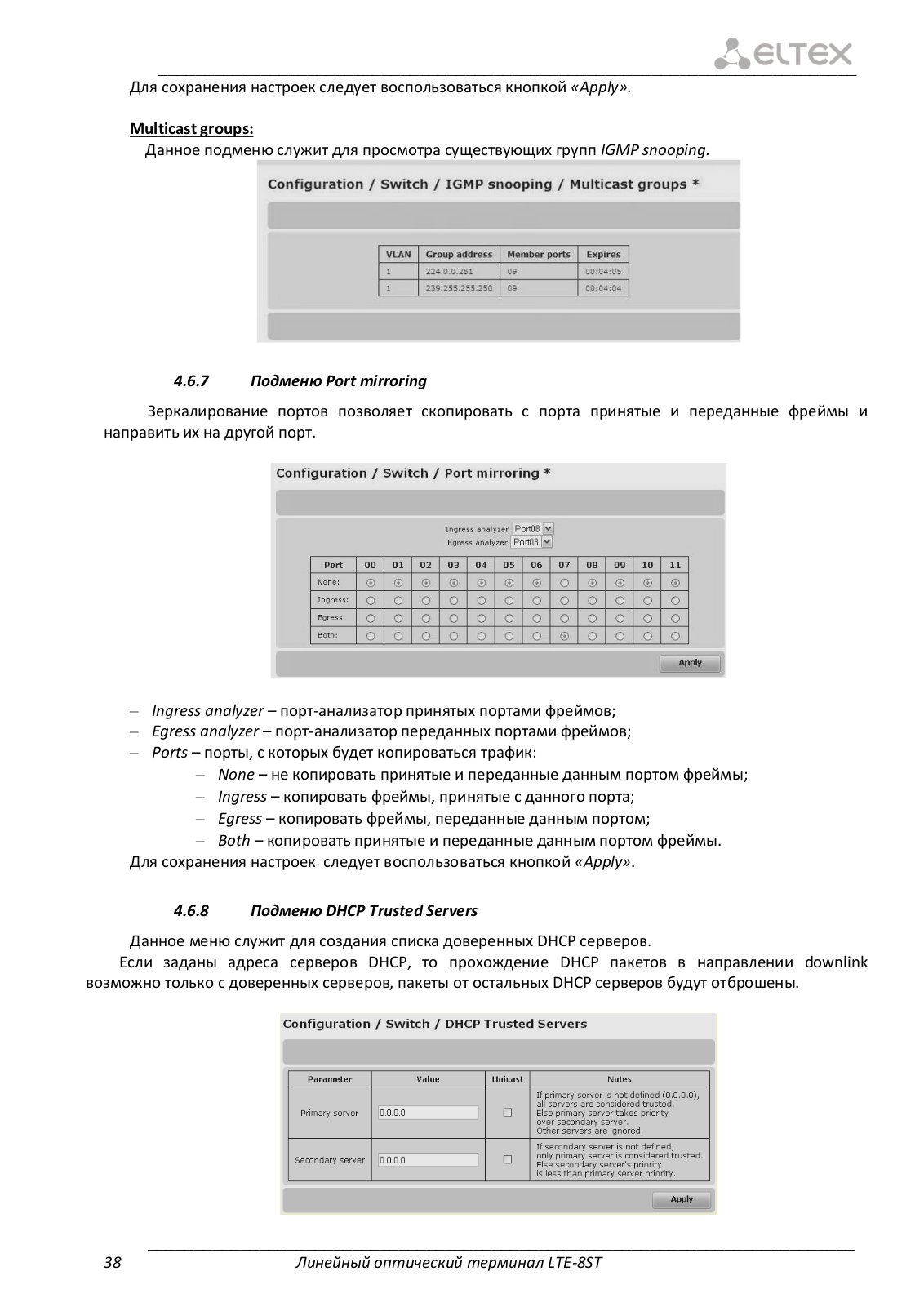

Подменю Port mirroring........................................................................................................... |
38 |
|
|
4.6.8 |
Подменю DHCP Trusted Servers .............................................................................................. |
38 |
|
|
4.7 |
OLTX. Конфигурирование портов OLT......................................................................................... |
39 |
|
|
4.7.1 |
Подменю Ports ......................................................................................................................... |
39 |
|
|
4.7.2 |
Подменю Traffic management................................................................................................. |
41 |
|
|
4.7.3 |
Подменю Layer 3...................................................................................................................... |
42 |
|
|
4.7.4 |
Подменю PPPoE ....................................................................................................................... |
44 |
|
|
4.7.5 |
Подменю Rules......................................................................................................................... |
45 |
|
|
4.7.6 |
Подменю Domains ................................................................................................................... |
46 |
|
|
4.8 |
|
Создание списка ONT................................................................................................................... |
46 |
|
4.9 |
|
Журнал событий........................................................................................................................... |
49 |
|
4.10 |
|
Настройка прав и паролей пользователей............................................................................ |
49 |
|
4.10.1 |
Подменю Access control .......................................................................................................... |
50 |
|
|
4.11 |
|
Обновление ПО устройства .................................................................................................... |
51 |
|
4.12 |
|
Сохранение настроек............................................................................................................... |
52 |
|
4.13 |
|
Смена пользователей.............................................................................................................. |
52 |
5 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА ЧЕРЕЗ CLI (COMMAND LINE INTERFACE) .................................. |
53 |
|||
|

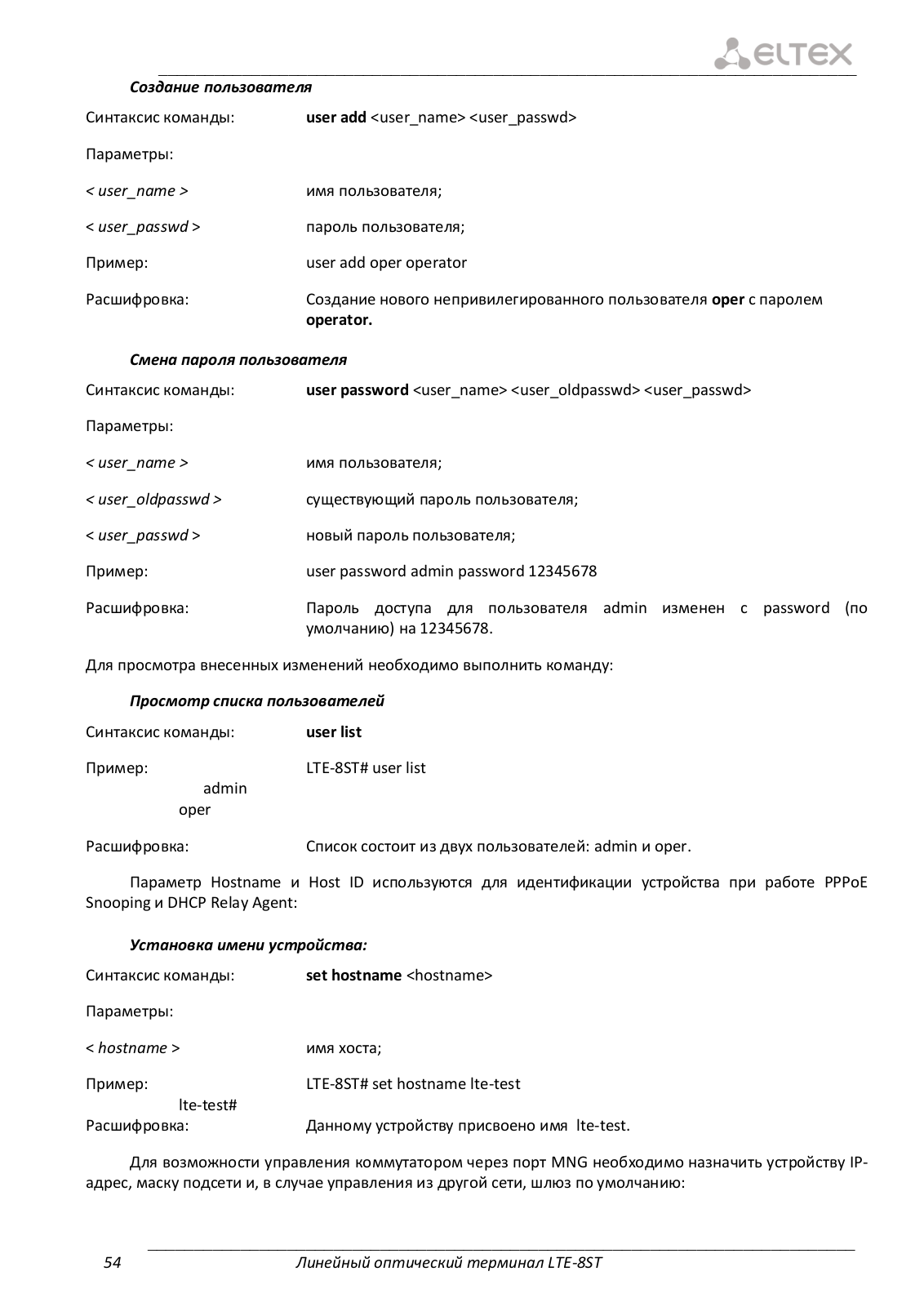

5.1 |
|
Базовая настройка LTE-8ST .......................................................................................................... |
53 |
|

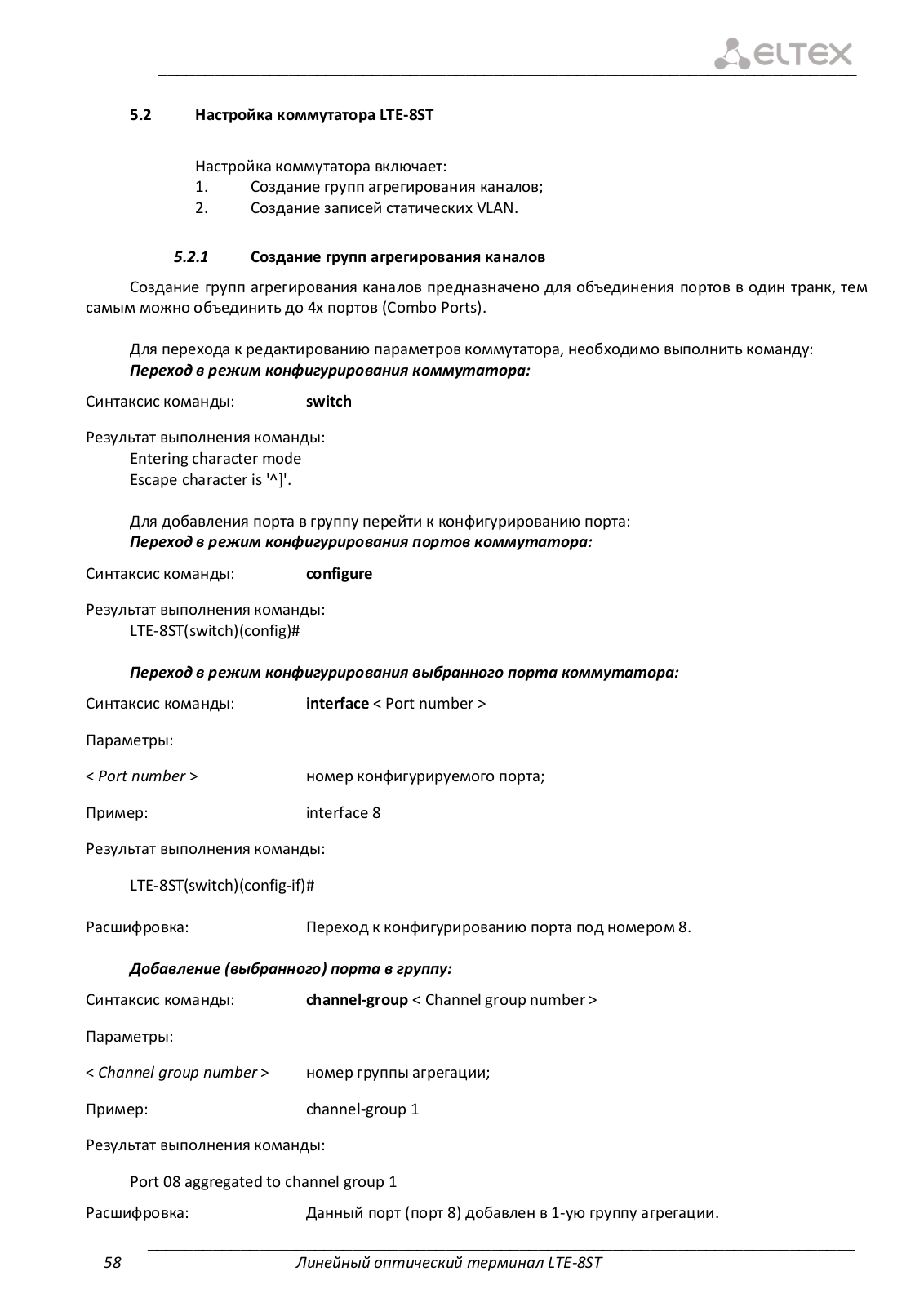

5.2 |
|
Настройка коммутатора LTE-8ST ................................................................................................. |
58 |
|
5.2.1 |
Создание групп агрегирования каналов................................................................................ |
58 |
|
|

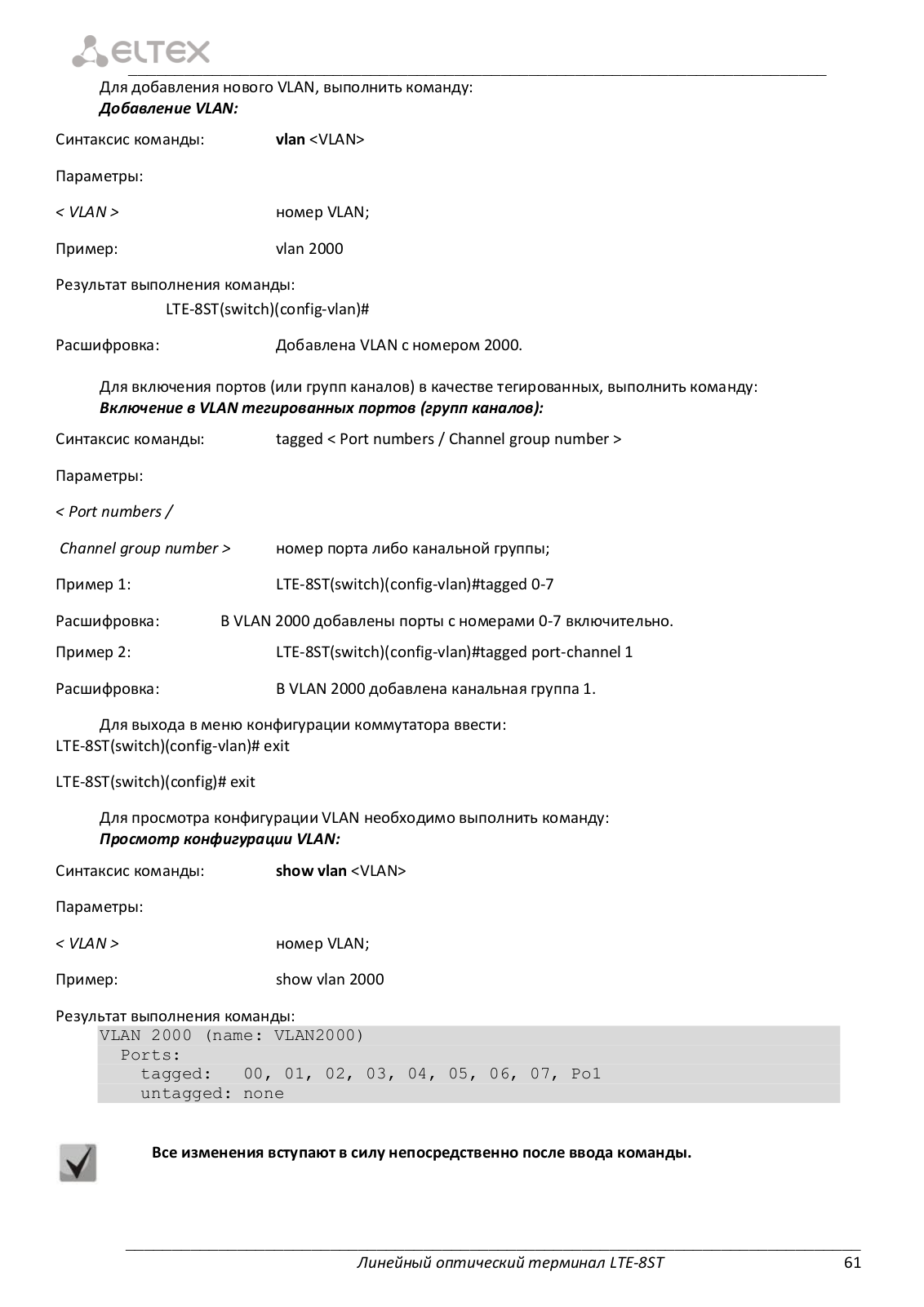

5.2.2 |
Создание записей статических VLAN ..................................................................................... |
60 |
|
|
5.2.3 |
Добавление ONT в конфигурацию ......................................................................................... |
62 |
|
|
5.2.4 |
Назначение профилей конфигурации для ONT. ................................................................... |
64 |
|
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
3 |
___________________________________________________________________________
5.2.5 |
Создание профилей конфигурации ....................................................................................... |
66 |
5.2.6 |
Редактирование профилей конфигурации ONT.................................................................... |
66 |
5.2.6.1 |
Редактирование профиля конфигурации IPMC: ............................................................... |
67 |
5.2.6.2 |
Редактирование профилей конфигурации Rules.............................................................. |
70 |
5.2.7 |
Настройка правил фильтрации пакетов на OLT: ................................................................... |
72 |

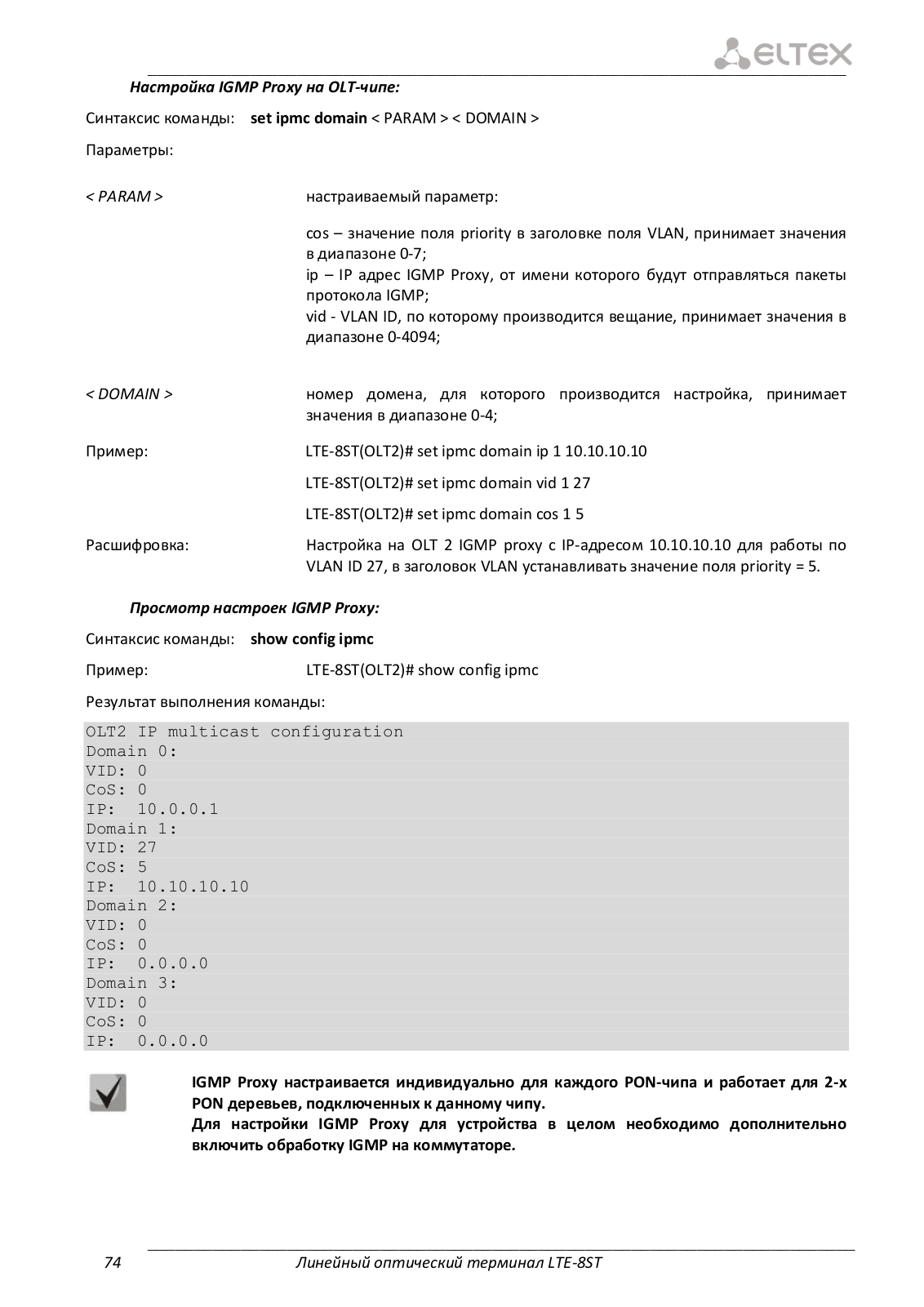

5.2.8 |
Настройка IGMP Proxy на OLT: ................................................................................................ |
73 |

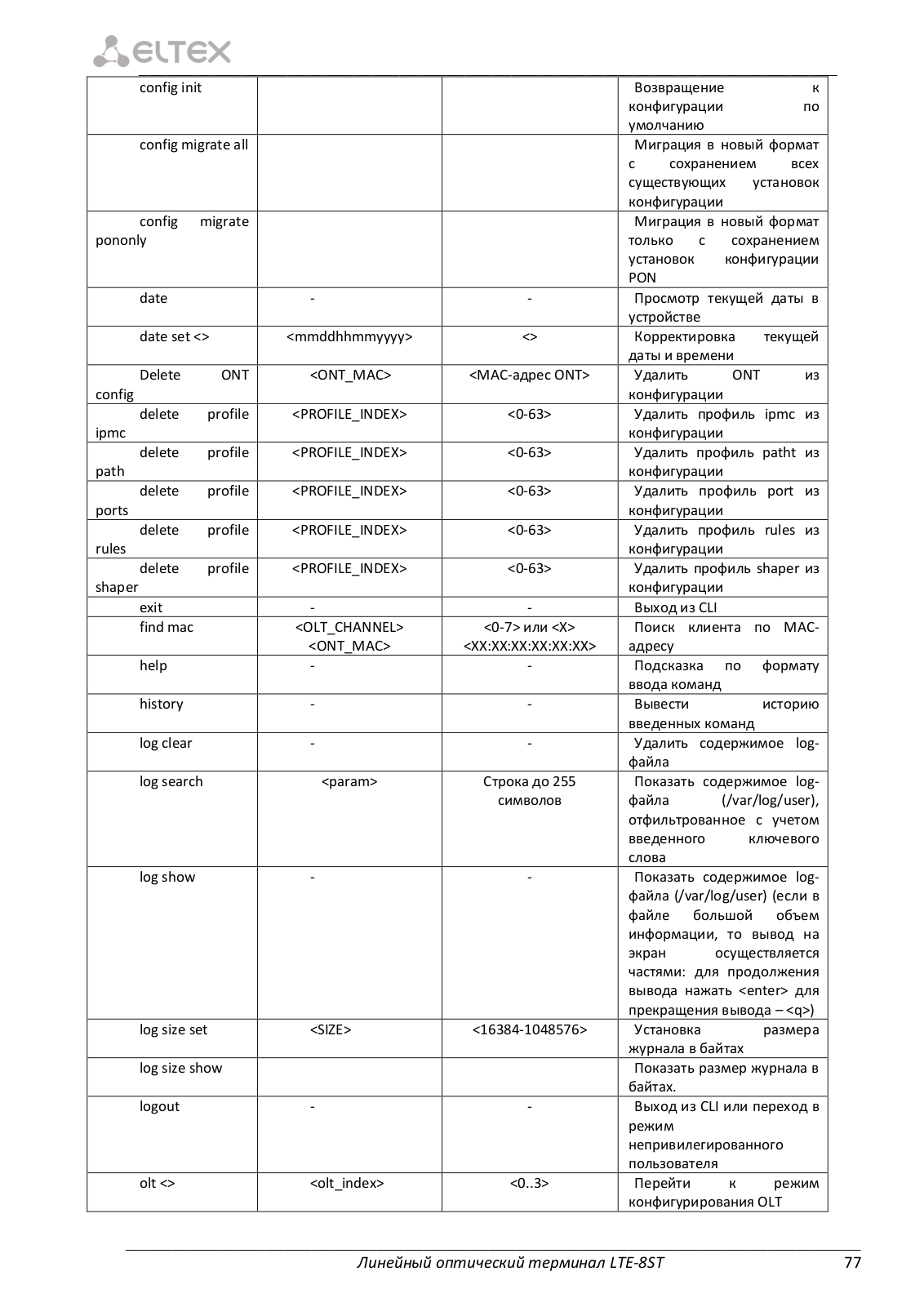

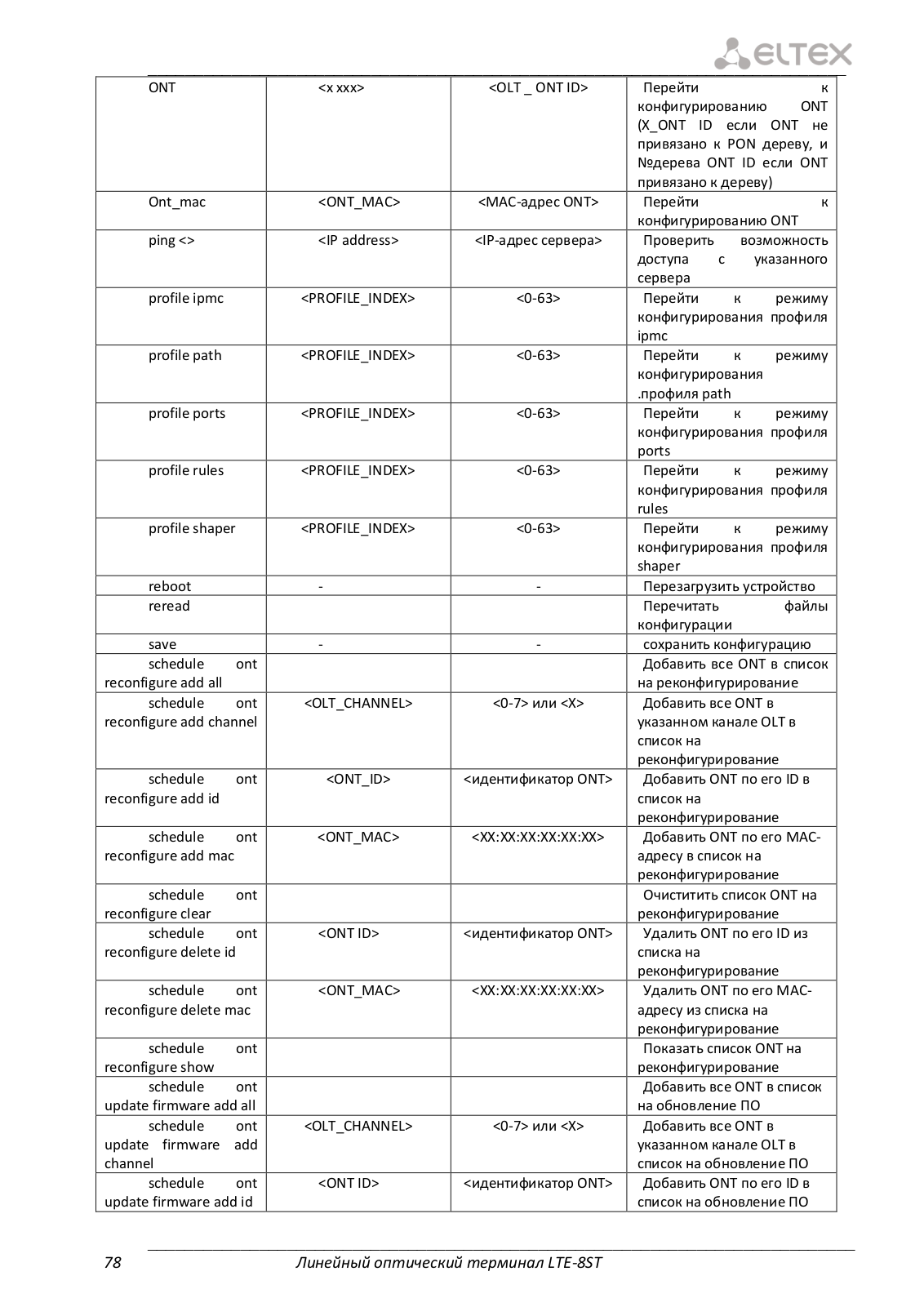

5.3 |
Перечень команд CLI ................................................................................................................... |
75 |

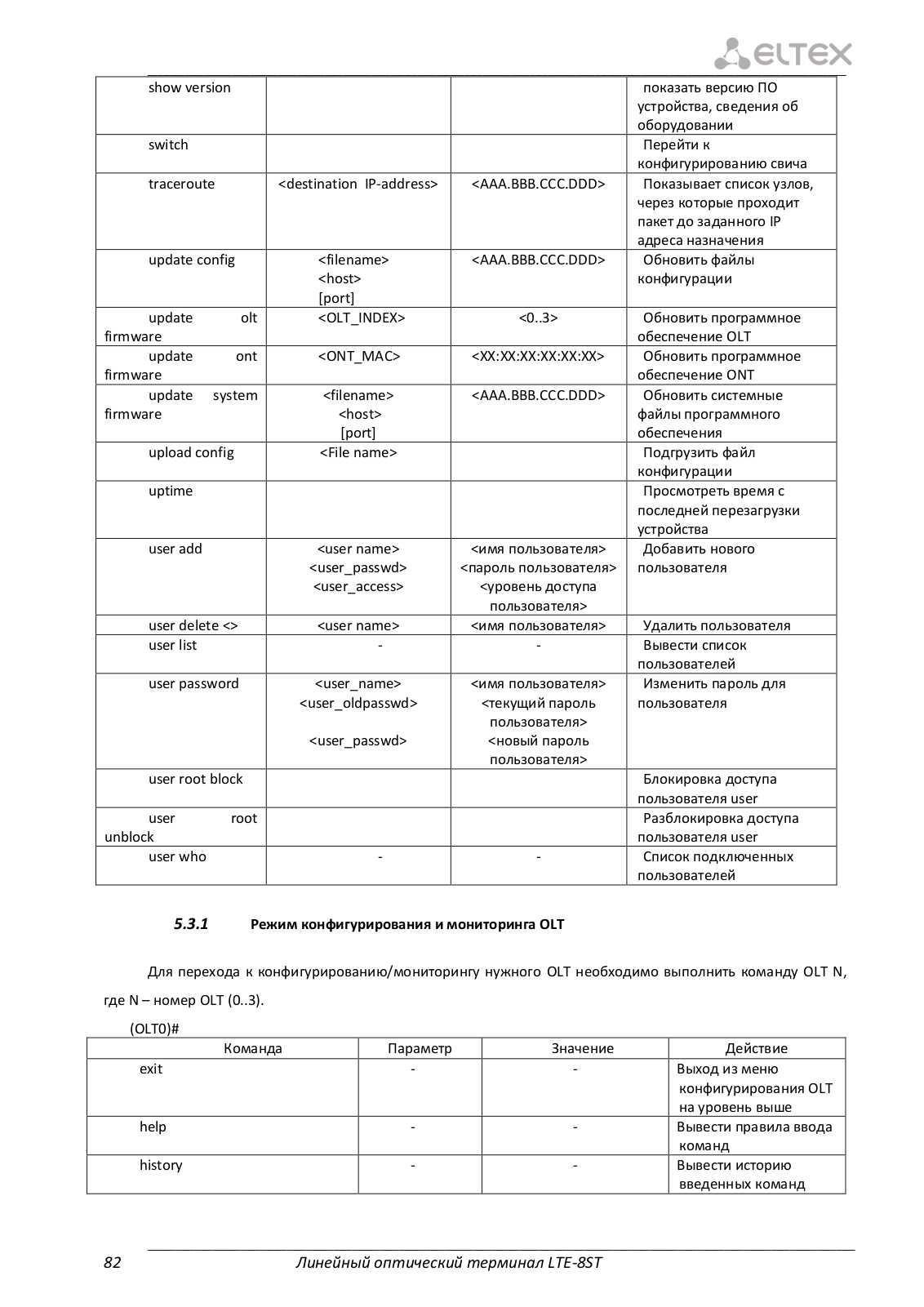

5.3.1 |
Режим конфигурирования и мониторинга OLT..................................................................... |
82 |
5.3.2 |
Режим обновления ПО на OLT................................................................................................ |
89 |
5.3.3 |
Режим конфигурирования ONT .............................................................................................. |
90 |
5.3.4 |

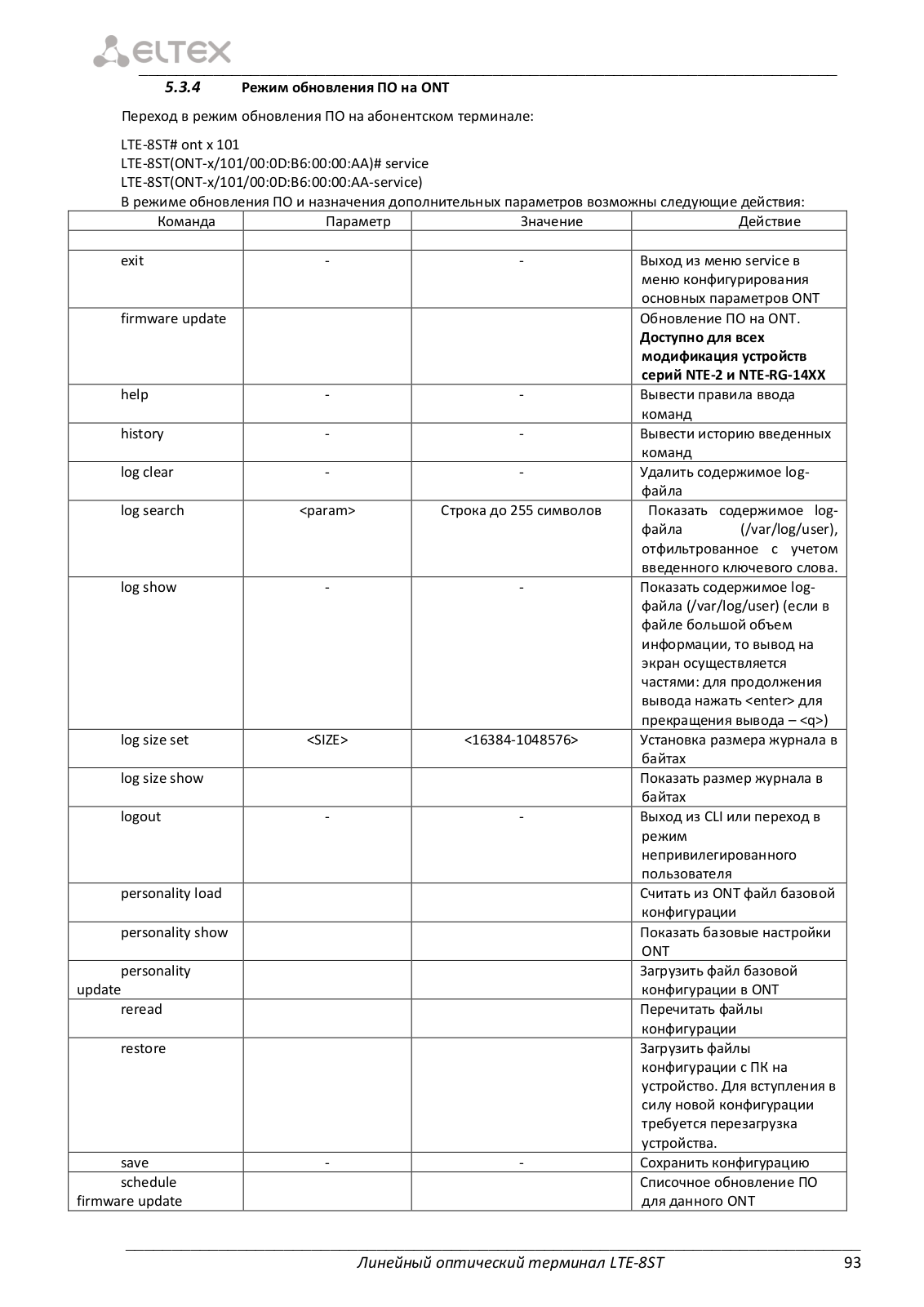

Режим обновления ПО на ONT............................................................................................... |
93 |
5.3.5 |
Режим конфигурирования профилей IPMC........................................................................... |
94 |
5.3.6 |
Режим конфигурирования профилей Path............................................................................ |
96 |

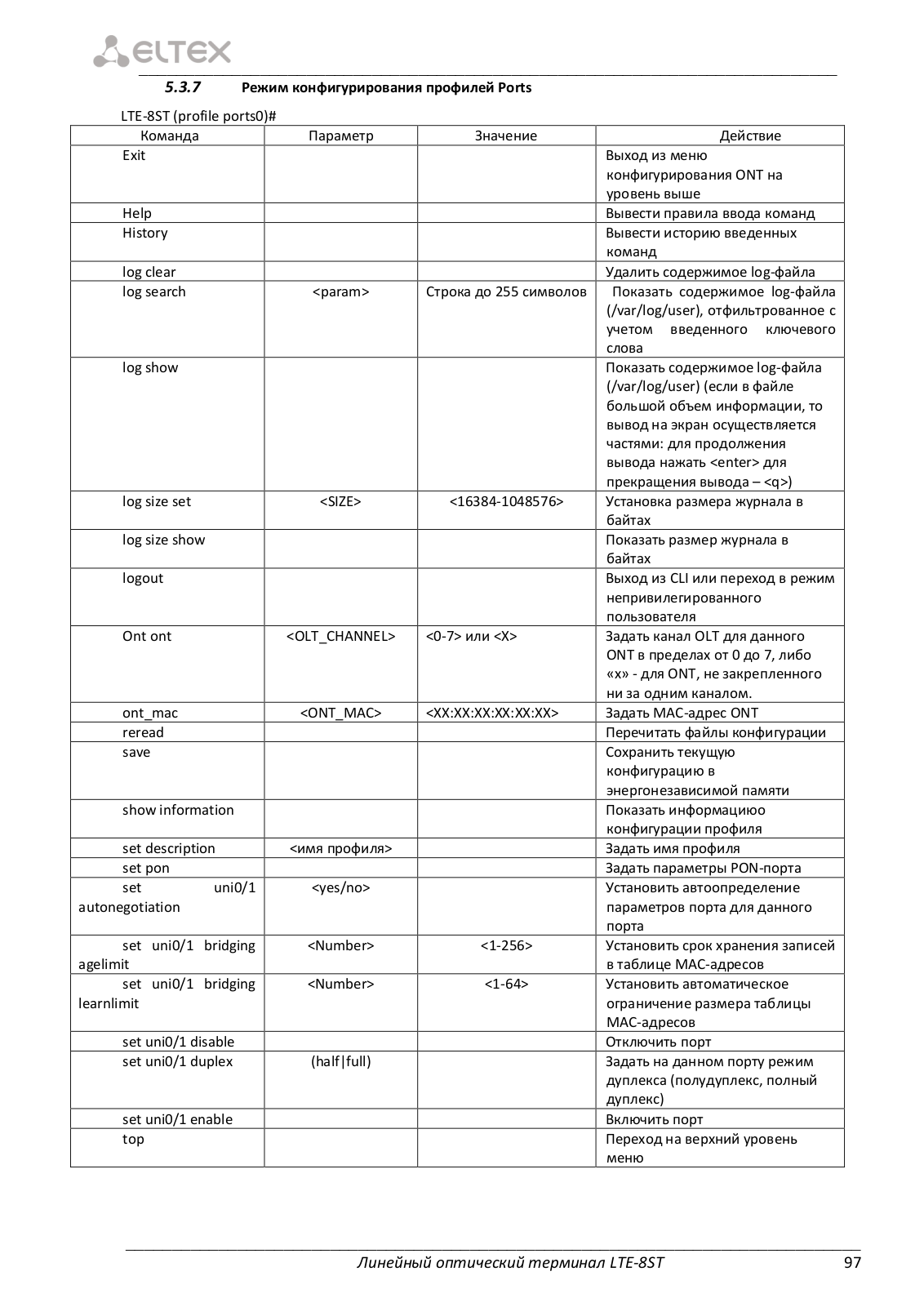

5.3.7 |
Режим конфигурирования профилей Ports........................................................................... |
97 |
5.3.8 |
Режим конфигурирования профилей Rules........................................................................... |
98 |
5.3.9 |
Режим конфигурирования профилей Shaper........................................................................ |
99 |
5.3.10 |
Режим конфигурирования свича.......................................................................................... |
100 |
5.3.11 |
Режим конфигурирования терминала свича ...................................................................... |
102 |
5.3.12 |
Режим конфигурирования интерфейсов свича................................................................... |
107 |
5.3.13 |
Режим конфигурирования канальных групп....................................................................... |
108 |
5.3.14 |
Режим конфигурирования классов интерфейсов............................................................... |
109 |
5.3.15 |
Режим конфигурирования VLAN .......................................................................................... |
111 |
6 МОНИТОРИНГ УСТРОЙСТВА ЧЕРЕЗ WEB-ИНТЕРФЕЙС...................................................................... |
113 |
|
6.1 |
Мониторинг таблицы МАС-адресов......................................................................................... |
113 |
6.2 Счетчики портов встроенного коммутатора............................................................................ |
114 |
|
6.3 |
Мониторинг подключенных ONT.............................................................................................. |
114 |
6.4 |
Мониторинг состояния OLT ....................................................................................................... |
119 |
7 РАБОТА С УСТРОЙСТВОМ ПО ПРОТОКОЛУ SNMP ............................................................................ |
122 |
|
8 РАБОТА С УСТРОЙСТВОМ В ТЕРМИНАЛЬНОМ РЕЖИМЕ. ................................................................ |
123 |
|
9 КРАТКАЯ ИНСТРУКЦИЯ ПО ПЕРЕХОДУ НА НОВУЮ ВЕРСИЮ ПО LTE-8ST ........................................ |
124 |
|
ПРИЛОЖЕНИЕ А. РАСПАЙКА РАЗЪЕМОВ.................................................................................................. |
126 |
|
ПРИЛОЖЕНИЕ Б. ПОРЯДОК ПРОХОЖДЕНИЯ ПАКЕТОВ ЧЕРЕЗ СЕТЬ GEPON .......................................... |
127 |
|
ПРИЛОЖЕНИЕ В. ПРИМЕРЫ КОНФИГУРИРОВАНИЯ................................................................................ |
131 |
|
ПРИЛОЖЕНИЕ Г. ПРАВИЛА ФИЛЬТРАЦИИ ТРАФИКА ДЛЯ ONT .............................................................. |
143 |
|
ПРИЛОЖЕНИЕ Д. ПРАВИЛА ФИЛЬТРАЦИИ ТРАФИКА ДЛЯ OLT .............................................................. |
146 |
|
ПРИЛОЖЕНИЕ Е. ПРАВИЛА МАРШРУТИЗАЦИИ ТРАФИКА ...................................................................... |
151 |
|
ПРИЛОЖЕНИЕ Ж. АРХИТЕКТУРА И ПРИНЦИП РАБОТЫ NTE-RG-1402 .................................................... |
157 |
|
ПРИЛОЖЕНИЕ З. АРХИТЕКТУРА И ПРИНЦИП РАБОТЫ NTE-RG-1402 REV. B .......................................... |
159 |
|
ПРИЛОЖЕНИЕ И. КОНФИГУРИРОВАНИЕ UPLINK-ПОРТОВ (8 – 11) В РЕЖИМ DOWNLINK.................... |
162 |
|
ПРИЛОЖЕНИЕ К. ФОРМАТ ПОЛЯ DHCP OPTION 82 ................................................................................. |
163 |
|
ПРИЛОЖЕНИЕ Л. ФОРМАТ PPP TAGS........................................................................................................ |
166 |
|
____________________________________________________________________________
4 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
1 ВВЕДЕНИЕ
Сеть, построенная по технологии Turbo GEPON, относится к одной из разновидностей пассивных оптических сетей PON, базирующихся на технологиях Ethernet. Это одно из самых современных и эффективных решений задач «последней мили», позволяющее существенно экономить на кабельной инфраструктуре, оптических модулях и обеспечивающее скорость передачи до 2.5 Gbps по направлению к абоненту (downstream) и до 1,25 в направлении от абонента (upstream). Использование в сетях доступа решений на базе технологии Turbo GEPON дает возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP совместно с традиционными сервисами.
Основным преимуществом Turbo GEPON является использование одного станционного терминала (OLT) для нескольких абонентских устройств (ONT). OLT является конвертором интерфейсов Gigabit Ethernet и Turbo GEPON, служащих для связи сети PON с сетями передачи данных более высокого уровня.
Оборудование OLT Turbo GEPON производства «Элтекс» представлено терминалом LTE-8ST с внутренним Ethernet коммутатором на восемь портов Turbo GEPON, с функцией RSSI.
В настоящем руководстве изложены назначение, основные технические характеристики, порядок установки, правила конфигурирования, мониторинга и смены программного обеспечения устройства.
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
5 |
___________________________________________________________________________
2ОПИСАНИЕ ИЗДЕЛИЯ
2.1Назначение
Станционный терминал LTE-8ST предназначен для связи с вышестоящим оборудованием и организации широкополосного доступа по пассивным оптическим сетям. Связь с сетями Ethernet реализуется посредством Gigabit uplink интерфейсов, для выхода в оптические сети служат интерфейсы Turbo GEPON. Каждый интерфейс поддерживает соединение с 64-мя абонентскими оптическими терминалами по одному волокну, динамическое распределение полосы DBA (dynamic bandwidth allocation) позволяет предоставлять пользователю полосу пропускания до 1Гбит/с.
Конечному пользователю доступны следующие виды услуг:
–HSI (высокоскоростной доступ в интернет);
–голосовые услуги;
–HDTV;
–VoIP-телефония (на базе протоколов SIP/H.323/MGCP);
–высокоскоростной доступ в интернет;
–IP TV;
–видео по запросу (VoD);
–видеоконференции;
–развлекательные и обучающие программы в режиме «Online».
Устройство выполняет следующие функции:
–динамическое распределение полосы DBA;
–поддержка механизмов качества обслуживания QoS, приоритезация различных видов трафика на уровне портов GEPON в соответствии с 802.1p;
–поддержка функций безопасности;
–удаленное управление ONT, автоматическое обнаружение новых ONT;
–коррекция ошибок FEC;
–возможность измерения мощности принимаемого сигнала от каждого ONT (RSSI);1
–поддержка протокола MPCP;
–организация VLAN (диапазон идентификатора VLAN 0-4094);
–фильтрация по МАС-адресу, размер таблицы МАС адресов – 16 000 записей;
–поддержка IGMP Snooping v1/2/3, IGMP proxy;
–поддержка DHCP snooping, DHCP relay agent;
–поддержка PPPoE snooping;
–поддержка PPPIA;
–блокировка порта ONT при обнаружении на нем «петли».
1 Данная функция реализована SFP: Ligent LTE-4303M-BC или Ligent LTE-3680M-BC и Neophotonics PTB38J06538E в зависимости от модификации устройства.
____________________________________________________________________________
6 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
На рисунке 1 приведена схема применения оборудования OLT.
Рисунок 1 – Схема организации связи с использованием терминала LTE-8ST
Преимущества:
–высокая скорость передачи;
–невысокая стоимость;
–сокращение суммарной протяженности оптических линий;
–экономия SFP модулей;
–использование одного станционного терминала для 8х64 абонентских устройств;
–высокая масштабируемость;
–высокий коэффициент разветвления;
–предоставление полного комплекса услуг.
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
7 |
___________________________________________________________________________
2.2Основные технические параметры
Основные технические характеристики станционного терминала LTE-8ST приведены в таблице 1.
Таблица 1 – Технические характеристики станционного терминала LTE-8ST
|
Параметры |
|
|
|
LTE-8ST |
|
|
||
|
Количество интерфейсов Ethernet |
|
|
|
4 |
|
|
||
|
Разъем |
|
RJ-45 |
|
|
|
SFP |
||
|
Скорость передачи, Мбит/сек |
10/100/1000 |
|
1000 дуплекс |
|||||
|
|
|
дуплекс/полудуплекс |
|
|
|
|||
|
Поддержка стандартов |
|
10/100Base-TХ/ |
|
1000 Base-LX |
||||
|
|
|
1000Base-T |
|
|
|
|
||
|
Количество интерфейсов PON |
|
|
|
8 |
|
|
||
|
Поддержка стандартов |
|
IEEE 802.3ah EPON |
|
|
||||
|
|
|
IEEE 802.3 10BASE-T Ethernet |
|
|
||||
|
|
|
IEEE 802.3u 100BASE-TX Fast Ethernet |
||||||
|
|
|
IEEE 802.3ab 1000BASE-T Gigabit Ethernet |
||||||
|
|
|
IEEE 802.3z Gigabit Ethernet |
|
|
||||
|
|
|
IEEE 802.3 NWay auto-negotiation |
||||||
|
|
|
IEEE 802.3x Flow Control |
|
|
||||
|
|
|
IEEE 802.1Q Tagged VLAN |
|
|
||||
|
|
|
IEEE 802.1p Priority Queues |
|
|
||||
|
|
|
IEEE 802.3ad Link Aggregation |
|
|
||||
|
Среда передачи PON |
|
одномодовый оптоволоконный кабель SMF 9/125, |
||||||
|
|
|
G.652 |
|
|
|
|
|
|
|
Оптический разъем SFP PON |
SC/UPC (розетка) |
|
|
|
|
|||
Параметры |
Модель SFP |
Ligent |
|
|
Ligent |
|
Neophotonics |
||
приемопередатчика на |
|
LTE 4303M |
|
|
LTE3680M-BC |
|
PTB38J0-6538E |
||
стороне OLT (SFP) |
Средняя мощность |
от +2 до |
+7 |
|
от +1,5 до |
+5 |
от +1,5 до +5 |
||
|
|
передатчика |
dBm |
в |
|
dBm |
|
dBm |
|
|
|
|
соответствии |
с |
|
|
|
|
|
|
|
|
1000BASE- |
|
|
|
|
|
|
|
|
|
PX20-D, |
|
|
|
|
|
|
|
|
|
1000BASE- |
|
|
|
|
|
|
|
|
|
PX20-U |
|
|
|
|
|
|
|
|
Чувствительность |
-30 dBm |
|
|
-28 dBm |
|
-28 dBm |
|
|
|
приемника |
|
|
|
|
|
|
|
|
|
Порог перегрузки |
-6 dBm |
|
|
-8 dBm |
|
-8 dBm |
|
|
|
приемника |
|
|
|
|
|
|
|
|
|
Максимальная |
+4 dBm |
|
|
+2 dBm |
|
- |
|
|
|
входная мощность |
|
|
|
|
|
|
|
|
|
излучения на входе |
|
|
|
|
|
|
|
|
Параметры |
Средняя мощность |
от 0,5 до 5 dBm |
|
|
|
|
||
|
приемопередатчика на |
передатчика |
|
|
|
|
|
|
|
|
стороне ONT1 |
Чувствительность |
-28 dBm |
|
|
|
|
||
|
|
приемника |
|
|
|
|
|
|
|
|
|
Порог перегрузки |
-6 dBm |
|
|
|
|
|
|
|
|
приемника |
|
|
|
|
|
|
|
|
|
Максимальная |
+4 dBm |
|
|
|
|
|
|
|
|
входная мощность |
|
|
|
|
|
|
|
|
|
излучения на входе |
|
|
|
|
|
|
|
1 Данные приведены для SFF: LSF C3M Tx N3 G3
____________________________________________________________________________
8 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
Ширина спектра оптического излучения |
1 нм/1 нм |
||
upstream/downstream Δλ |
|
||
Длина волны соединения upstream/downstream |
1310/1490 нм |
||
Скорость соединения upstream/downstream |
1,25/2,5(1,25) Гбит/с |
||
Коэффициент разветвления |
1:4, 1:8, 1:16, 1:32, 1:64 |
||
Максимальная дальность действия |
20 км |
||
|
|
Управление |
|
Локальное управление |
CLI – command line interfaces (интерфейс |
||
|
|
|
командной строки), web-интерфейс, serial |
Удаленное управление |
web-интерфейс(http, https), CLI (ssh2), telnet, SNMP |
||
Мониторинг |
|
SNMP, Web, СLI |
|
Ограничение доступа |
по паролю, ip адресу |
||
Общие параметры |
|
|
|
Напряжение питания |
минус (36…75 В) постоянного тока |
||
Потребляемая мощность |
не более 60 Вт |
||
Рабочий диапазон температур |
от +5 до +40°С |
||
Относительная влажность |
до 80% |
||
Габариты |
|
|
420х45х240 мм, 19" конструктив, типоразмер 1U |
Масса |
|
|
не более 2,5 кг. |
2.3 |
Конструктивное исполнение |
|
|
|
2.3.1 |
Терминал LTE-8ST |
|
Устройство выполнено в металлическом корпусе с возможностью установки в 19″ каркас типоразмером 1U, ширина корпуса – 19".
Внешний вид передней панели LTE-8ST приведен на рисунке 2.
Рисунок 2 – Передняя панель станционного терминала LTE-8ST
В таблице 2 приведен перечень разъемов, светодиодных индикаторов и органов управления, расположенных на передней панели коммутатора.
Таблица 2 – Описание разъемов, индикаторов и органов управления передней панели
|
Элемент панели |
|
|
Описание |
|
|
|
|
|
||
|
|
|
|
|
|
|
Mng 10/100/1000 |
|
|
разъем RJ-45 для удаленного управления устройством; |
|
|
|
|
|
|
|
|
Status |
|
|
индикатор работы устройства |
|
|
|
|
|
|
|
|
Alarm |
|
|
индикатор аварии |
|
|
|
|
|
|
|
|
|
|
|
4 Combo-порта 10/100/1000: |
|
|
Combo Ports 8..11 |
|
|
4 слота для установки SFP модулей 1000 Base-LX Gigabit uplink |
|
|
|
|
интерфейса для выхода в IP-сеть |
||
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
4 разъема RJ-45 1000 Base-T Gigabit uplink интерфейса для выхода в |
|
|
|
|
|
IP-сеть |
|
|
|
|
|
|
|
|
Console |
|
|
порт RS-232 для локального управления устройством |
|
|
|
|
|
|
|
|
Ch0...Ch7 |
|
|
слоты для установки SFP модулей xPON 2,5 G |
|
|
|
|
|
|
|
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
9 |
|
___________________________________________________________________________ |
||
2G |
|
индикатор режима работы PON-интерфейса |
|
|
|
|
|
Link |
|
индикатор Link – индикатор установления соединения с ONT |
|
|
|
|
|
|
|
Функциональная кнопка для перезагрузки устройства и сброса к |
|
|
|
заводским настройкам: |
|
F |
|
- при нажатии на кнопку длительностью менее 10 с происходит |
|
|
перезагрузка устройства. |
|
|
|
|
|
|
|
|
- при нажатии на кнопку длительностью более 10 с. происходит |
|
|
|
сброс устройства до заводской конфигурации. |
|
|
|
|
|
36..60V |
|
разъем для подачи питания |
|
|
|
|
|
Power |
|
тумблер питания |
|
|
|
|
|
|
Четыре электрических интерфейса Ethernet и четыре оптических интерфейса являются |
||
|
комбинированными (Combo Ports 8..11). В комбинированных портах может быть активным |
||
|
только один из интерфейсов, но не оба одновременно. |
||
|
На задней панели расположена клемма заземления. |
||
Рисунок 3 – Задняя панель станционного терминала LTE-8ST
2.3.2Вентиляция устройства
На боковых панелях устройства расположены вентиляционные решетки, которые служат для отвода тепла. На внутренней стороне левой боковой панели установлены два вентилятора.
Рисунок 4 – Расположение вентиляторов
Поток воздуха поступает через перфорированную правую боковую панель, проходит через весь ряд внутренних компонентов, охлаждая каждый из них, и выводится с помощью вентиляторов боковой перфорированной панели на левой стороне. Остальные панели устройства не содержат вентиляционных отверстий, что позволяет поддерживать необходимое внутреннее давление потоков воздуха.
____________________________________________________________________________
10 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
Не закрывайте вентиляционные отверстия посторонними предметами. Это может привести к перегреву компонентов устройства и вызвать нарушения в его работе.
2.4Световая индикация
Текущее состояние устройства отображается при помощи индикаторов Status, Alarm, 2G, Link, Power, расположенных на передней панели.
Перечень состояний индикаторов приведен в таблице 3.
Таблица 3 – Световая индикация состояния устройства
|
Индикатор |
|
|
Состояние индикатора |
|
|
Состояние устройства |
|
Status |
|
мигает зеленым светом |
|
|
нормальная работа |
|
|
|
|
не горит |
|
|
нормальная работа |
|
|
Alarm |
|
горит красным светом |
|
|
перезагрузка |
|
|
|
|
горит красным светом |
|
|
ошибка загрузки ядра программы |
|
|
|
|
не горит |
|
|
включен режим работы со скоростью |
|
|
2G |
|
|
|
|
|
1,25Гбит/с |
|
|
горит зеленым светом |
|
|
включен режим работы со скоростью |
||
|
|
|
|
|
|||
|
|
|
|
|
|
|
2,5Гбит/с в направлении downlink |
|
|
|
горит зеленым светом |
|
|
установлено соединение хотя бы с |
|
|
Link |
|
|
|
|
|
одним ONT |
|
|
горит красным светом |
|
|
потеря связи со всеми ONT |
||
|
|
|
|
|
|||
|
|
|
не горит |
|
|
порт выключен |
|
|
Power |
|
горит зеленым светом |
|
|
включено питание устройства |
|
2.5Комплект поставки
Вбазовый комплект поставки входят:
–оптический станционный терминал LTE8ST;
– комплект крепления в 19″ стойку;
– кабель соединительный RS-232 DB9(F) – DB9(F);
– руководство по эксплуатации.
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
11 |
___________________________________________________________________________
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки оборудования в стойку и подключения к питающей сети.
3.1Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для крепления кронштейнов к корпусу устройства. Для установки кронштейнов:
Рисунок 5 – Крепление кронштейнов
1.Совместите четыре отверстия для винтов на кронштейне с такими же отверстиями на боковой панели устройства.
2.С помощью отвертки прикрепите кронштейн винтами к корпусу.
3.Повторите действия 1, 2 для второго кронштейна.
3.2Установка устройства в стойку
Для установки устройства в стойку:
1.Приложите устройство к вертикальным направляющим стойки.
2.Совместите отверстия кронштейнов с отверстиями на направляющих стойки. Используйте отверстия в направляющих на одном уровне с обеих сторон стойки, для того чтобы устройство располагалось горизонтально.
3.С помощью отвертки прикрепите коммутатор к стойке винтами.
Рисунок 6 – Установка устройства в стойку
____________________________________________________________________________
12 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
Устройство имеет горизонтальную вентиляцию. На боковых панелях устройства расположены вентиляционные отверстия. Не закрывайте вентиляционные отверстия посторонними предметами во избежание перегрева компонентов коммутатора и нарушения его работы
Для исключения перегрева и обеспечения необходимой вентиляции устройство необходимо разместить так, чтобы над коммутатором и под ним оставалось свободное пространство не менее 10 см.
Рисунок 7 – Рекомендуемые варианты решений для установки оборудования в стойку
3.3Установка и удаление SFP-трансиверов
Установка оптических модулей может производиться как при выключенном, так и при включенном устройстве.
1. Вставьте SFP-модуль в слот открытой частью разъема вниз.
Рисунок 8 – Установка SFP-трансиверов
2. Надавите на модуль. Когда он встанет на место, вы услышите характерный щелчок.
Рисунок 9 – Установленные SFP-трансиверы
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
13 |
___________________________________________________________________________
Для удаления трансивера:
1. Откройте защелку модуля.
Рисунок 10 – Открытие защелки SFP-трансиверов
2. Извлеките модуль из слота.
Рисунок 11 – Извлечение SFP-трансиверов
3.4Подключение питающей сети
Порядок установки устройства:
1.Смонтировать устройство. В случае установки устройства в 19” конструктив, необходимо прикрепить к нему кронштейны, входящие в комплект устройства.
2.Заземлить корпус устройства. Это необходимо выполнить прежде, чем к устройству будет подключена питающая сеть. Заземление необходимо выполнять изолированным многожильным проводом. Правила устройства заземления и сечение заземляющего провода должны соответствовать требованиями ПУЭ.
3.Если предполагается подключение компьютера или иного оборудования к консольному порту коммутатора, это оборудование также должно быть надежно заземлено.
4.Подключить к устройству кабель питания. Питание устройства осуществляется от источника
постоянного тока -36..-72В. Для подключения к сети постоянного тока следует использовать провод сечением не менее 1 мм2 .
5.Включить питание устройства и убедиться в отсутствии аварий по состоянию индикаторов на передней панели.
____________________________________________________________________________
14 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
4 КОНФИГУРИРОВАНИЕ УСТРОЙСТВА ЧЕРЕЗ WEB-ИНТЕРФЕЙС
4.1Порядок конфигурирования
Для того чтобы произвести конфигурирование устройства, необходимо подключиться к нему через web browser (программу для просмотра гипертекстовых документов), например, Internet Explorer, ввести в
адресной строке браузера IP-адрес устройства (заводское значение — 192.168.0.2). Для входа в web-конфигуратор необходима авторизация.
По нажатию на кнопку «Authorize» откроется следующее диалоговое окно, куда необходимо ввести имя пользователя и пароль.
Имя пользователя admin, при первом запуске пароль password. На терминале оператора появится меню настроек. Во избежание несанкционированного доступа при дальнейшей работе с устройством рекомендуется изменить пароль (см. ниже).
Если конфигурация устройства не сохранена, в названии меню добавляется знак «*».
–Uplink ports – количество портов для подключения к вышестоящему оборудованию;
–PON ports – количество портов GEPON;
–Version – версия программного обеспечения (ПО);
–Build – версия сборки ПО;
–Compile Date – дата сборки ПО;
–Compile Time – время сборки ПО;
–Current Date – текущая дата;
–Current Time – текущее время;
–System uptime – время работы устройства с последней перезагрузки;
–CPU load average(1m, 5m, 15 m) – среднее количество задач в очереди на выполнение в заданный интервал времени (1, 5 и 15 минут). Высокие значения показателей load average означают, что система не справляется с нагрузкой, либо появились аппаратные проблемы;
–Free RAM/Total RAM (Mbytes) – количество свободной памяти/общее количество оперативной
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
15 |
___________________________________________________________________________
памяти (в Мегабайтах);
– Temperature – температура, измеряемая датчиком (в устройстве расположен 1 температурный датчик)1.
В таблице 1 приведено описание основных окон меню настройки:
Таблица 1 – Описание меню настроек
Меню |
Описание |
Configuration |
Меню конфигурирования устройства |
Network settings |
Настройка сетевых параметров устройства |
SNMP |
Настройка параметров SNMP |
Data & Time |
Корректировка системного времени |
Profiles |
Профили конфигурации |
Rules |
Настройка правил |
Path |
Настройка маршрутизации каналов |
Shaper |
Настройка профилей ограничения полосы пропускания |
IP multicast |
Настройка профиля конфигурации IGMP |
Ports |
Настройка профиля конфигурирования физических параметров |
|
портов ONT |
Switch |
Настройка параметров коммутатора |
Ports |
настройка портов коммутатора |
QoS mapping |
Настройка приоритетности передачи пакетов |
Blacklists |
Настройка «черного списка» портов коммутатора |
Lists |
Настройка списков |
Ports |
Настройка портов |
VLANs |
Настройка VLAN |
Static entries |
Настройка статических VID |
Per-port setting |
Настройка портов |
Link aggregation |
Агрегация каналов |
Groups |
Настройка групп агрегации каналов |
Ports |
Настройка портов |
IGMP snooping |
Отслеживание сетевого трафика IGMP |
Global settings |
Общие настройки |
Per-VLAN settings |
Настройка VLAN |
Multicast groups |
Группы многоадресной передачи (мультикастовые группы) |
Port mirroring |
Настройка зеркалирования портов |
DHCP Trusted Servers |
Настройка доверенных серверов DHCP |
OLT0 |
Конфигурация OLT0 |
Ports |
Конфигурирование портов OLT |
Traffic management |
Управление трафиком |
Layer 3 |
Настройки 3 Уровня |
PPPoE |
Настройки PPPoE |
Rules |
Настройка правил |
Domains |
Настройка доменов |
OLT1 |
Конфигурация OLT1 |
OLT2 |
Конфигурация OLT2 |
OLT3 |
Конфигурация OLT3 |
ONT list |
Список сконфигурированных ONT |
Monitoring |
Мониторинг устройства |
Device information |
Общая информация об устройстве |
MAC address table |
Таблица MAC-адресов |
Switch counters |
Таблица счетчиков портов |
Logs |
Журнал событий |
1 Поддержка датчика температуры реализована на ПО 1.3.259 и версии платы старше 04.2010г выпуска
____________________________________________________________________________
16 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
ONT list |
Список подключенных ONT к устройству |
PON state |
Состояние PON-линка |
Maintenance |
Поддержка |
Users |
Настройка паролей пользователей |
Access control |
Выбор типа интерфейсов для OLT,формирование whitelist |
|
(разрешенных списков) |
Firmware upgrade |
Обновление ПО |
Save/Restore |
Сохранение/восстановление конфигурации |
Reboot device |
Перезапуск системы |
Logout |
Смена пользователя |
4.2Настройка сетевых параметров
Для настройки сетевых параметров устройства служит подменю «Network Settings» меню
«Configuration».
–Hostname – имя устройства (не может содержать следующие символы: `, |, $, <, >, &, (, ), # и пробел );
–IP address – IP-адрес устройства для доступа через порт MNG;
–Netmask – маска подсети для доступа через порт MNG;
–Management VLAN – номер VID, в котором будет осуществляться управление LTE для доступа через Combo Ports 8..11;
–Management VLAN IP – IP-адрес устройства при доступе через Management VLAN;
–Management VLAN netmask –маска подсети при доступе через Management VLAN;
–Gateway – IP-адрес межсетевого шлюза, поле активно только при установленном слева флаге;
–Syslog – IP-адрес syslog-сервера (если не указан – запись производится только в «журнал событий»), поле активно только при установленном слева флаге;
–NTP – IP-адрес сервера NTP (Network Time Protocol – сетевой протокол времени), позволяет настроить дату и время автоматически, поле активно только при установленном слева флаге;
–C-VLAN Ethertype - значение поля Ethertype для С-VLAN (внутренний тег);
–S-VLAN Ethertype - значение поля Ethertype для S-VLAN (внешний тег дважды тегированных пакетов);
–Mac address aging, s – время жизни таблицы MAC адресов, в секундах;
–Host ID – идентификатор хоста.
Для задания настроек по умолчанию следует воспользоваться кнопкой «Defaults», для сохранения настроек – кнопкой «Apply».
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
17 |
___________________________________________________________________________
Изменения вступают в силу только после перезагрузки устройства (Сетевые настройки).
4.3Настройки SNMP
Для настройки параметров SNMP служит подменю «SNMP» меню «Configuration».
–SNMP version – версия протокола SNMP, для управления устройством;
–SNMP v1 traps – адрес для отправки трапов типа SNMP v1;
–SNMP v2 traps – адрес для отправки трапов типа SNMP v2;
–SNMP v2 informs – адрес для отправки сообщений SNMP inform;
–Location – место расположения устройства;
–Contact – контактная информация производителя устройства.
SNMP community – настройки авторизации пользователей в SNMP:
–Read-only – настройка авторизации для доступа к чтению(общепринятый: public);
–Read-write – настройка авторизации для доступа к чтению и записи (общепринятый: private);
–Trap – настройка авторизации прерываний.
Для сохранения настроек следует воспользоваться кнопкой «Apply».
Для применения настроек необходимо воспользоваться кнопкой «Save» в меню «Save/Restore».
4.4Корректировка системного времени
Для корректировки системного времени устройства служит подменю «Data & Time» меню
«Configuration».
____________________________________________________________________________
18 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
–Date – указать текущее значение даты;
–Time – указать текущее значение времени;
–Time zone – указать смещение пояса относительно UTC;
–Dayling Saving Time – автоматический перевод часов на летнее время.
Для сохранения настроек следует воспользоваться кнопкой «Apply».
4.5Profiles. Настройка профилей конфигурации
Для настройки профилей конфигурации предназначено подменю «Profiles» меню «Configuration». Профили конфигурации служат для создания более общих правил работы с проходящими
пакетами.
Один профиль может быть назначен группе ONT, схожих по схеме применения.
4.5.1Подменю Rules
Подменю «Rules» позволяет сконфигурировать общие правила фильтрации трафика для группы
ONT.
–Index – номер профиля;
–Description – название профиля;
–Select – при установленном флаге данный профиль доступен для редактирования и просмотра;
–Find profile by description - поиск профиля в списке по названию;
–Add – создать новый профиль;
–Edit – переход в режим просмотра и редактирования выбранного профиля;
–Delete – удалить выбранный профиль.
Добавление/редактирование профиля:
Добавление профиля осуществляется кнопкой «Add», редактирование – кнопкой «Edit».
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
19 |
___________________________________________________________________________
Внаправлении downlink пакеты попадают под правила, описанные для PON порта.
Внаправлении uplink пакеты попадают под правила, описанные для UNI0 или UNI1 портов (номер порта на NTE).
Для перехода к списку профилей следует воспользоваться кнопкой «Cancel».
По нажатию на кнопку «Description» осуществляется переход в меню ввода названия профиля:
– Description – название профиля.
По нажатию на кнопку «Rules» осуществляется сохранение указанного описания и возврат в меню редактирования правил. Для возврата без сохранения изменений следует воспользоваться кнопкой
«Cancel».
Для перехода к редактированию уже существующих правил необходимо кликнуть левой кнопкой мыши на тексте выбранного правила.
Для добавления нового правила необходимо выбрать порт, для которого следует внести изменения, и нажать «Add»:
____________________________________________________________________________
20 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
Add ONU rule – таблица для составления правил:
–Precedence – приоритет выполнения правил (существует 16 уровней приоритетности:0 – наивысший приоритет, 15 – самый низкий приоритет);
–Forward – при установленном флаге пропускать пакеты, если флаг снят – пропускать или не пропускать пакет, определяется правилами, задаваемыми ниже;
Clause – номер условия;
–Field select – выбор проверяемого поля;
–Operator – оператор сравнения;
–Value – значение поля пакета;
Rule clauses – добавление условия фильтрации пакетов;
Rule action – действие;
– Actions – действия, совершаемые над пакетами.
Описание правил, которые можно назначить для ONT, доступно в ПРИЛОЖЕНИИ Г: Правила фильтрации трафика для ONT.
Для сохранения указанного описания следует воспользоваться кнопкой «Apply», для перехода к списку профилей – кнопкой «Cancel».
Для добавления правил в текстовом виде необходимо выбрать порт, для которого следует внести изменения, в поле «Input rule directly» указать правило в том формате, в котором они выводятся в таблице и нажать кнопку «Add».
4.5.2Подменю Path
Подменю «Path» позволяет сконфигурировать правила распределения каналов передачи данных по портам ONT (UNI0, UNI1).
–Index – номер профиля;
–Description – название профиля;
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
21 |
___________________________________________________________________________
–Select – при установленном флаге данный профиль доступен для редактирования и просмотра;
–Find profile by description - поиск профиля в списке по названию;
–Add – создать новый профиль;
–Edit – переход в режим просмотра и редактирования выбранного профиля;
–Delete – удалить выбранный профиль.
Добавление/редактирование профилей:
Добавление профилей осуществляется кнопкой «Add», редактирование – кнопкой «Edit»:
–Link 0..3 – номер линка;
–Path 0 – идентификатор маршрута, соответствующий порту UNI0 на ONT;
–Path 1 – идентификатор маршрута, соответствующий UNI1 на ONT;
–Unassigned – не назначать идентификатор;
Для сохранения настроек следует воспользоваться кнопкой «Apply», для перехода к списку профилей – кнопкой «Cancel».
Кнопкой «Description» осуществляется переход в меню редактирования названия профиля:
– Description – название профиля.
Для перехода к редактированию уже существующих правил необходимо кликнуть левой кнопкой мыши на тексте выбранного правила.
Для добавления нового правила необходимо выбрать Path, для которого следует внести изменения, и нажать «Add»:
____________________________________________________________________________
22 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
Add rule - таблица для составления правил:
–Precedence – приоритет выполнения правил (существует 16 уровней приоритетности: 0 – наивысший приоритет, 15 – самый низкий приоритет);
–Rule clauses – добавление правил;
–Clause 0 – номер условия;
–Field select – выбор проверяемого поля;
–Operator – оператор сравнения;
–Value – значение поля пакета;
–Rule action – действие;
–Action 0 – номер действия;
–Action – действие, совершаемое над пакетами.
Описание правил доступно в ПРИЛОЖЕНИИ Е: Правила маршрутизации трафика.
Для внесения правила в таблицу следует воспользоваться кнопкой «Apply», для перехода к списку правил – кнопкой «Cancel».
Для добавления правил в текстовом виде необходимо выбрать порт, для которого следует внести изменения, в поле «Input rule directly» указать правило в том формате, в котором они выводятся в таблице и нажать кнопку «Add».
Правила рекомендуется создавать по примеру дефолтных, используя помимо необходимых значения Action: ClearDiscard, SetQueue N, SetUnicastLink N.
Например:
0) 5: if (CVLAN0VID == 1200) then (SetQueue 0) and (SetUnicastLink 1) and (ClearDiscard)
Расшифровка: пакеты, приходящие с внешним тегом, равным 1200 отправлять через первый Link в нулевой очереди, снимая при этом флаг отбрасывания пакета.
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
23 |
___________________________________________________________________________
4.5.3Подменю Shaper
Настройка профилей ограничения полосы пропускания производится в подменю «Shaper».
–Index – номер профиля;
–Description – название профиля;
–Select – при установленном флаге данный профиль доступен для редактирования и просмотра;
–Find profile by description - поиск профиля в списке по названию;
–Add – создать новый профиль;
–Edit – переход в режим просмотра и редактирования выбранного профиля;
–Delete – удалить выбранный профиль.
Добавление профилей:
Добавление профилей ограничения полосы пропускания осуществляется кнопкой «Add»:
–Description profile – окно для ввода названия профиля;
–Link id – номер линка;
–Upstream/Downstream – настройка восходящего/нисходящего потока:
–Min/Max – установка минимальных/максимальных значений;
–Enabled – при установленном флаге возможна настройка параметров, иначе – параметры будут иметь дефолтные значения;
–Bandwidth, kbps – настройка ограничения скорости, задается в пределах 256 Кбит/с
–1Гбит/с;
–Burst, kbytes – максимальная длина непрерывной передачи пачки пакетов, задается в пределах 1-256 (изменять не рекомендуется);
____________________________________________________________________________
24 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
–Scheduler level – установка уровня приоритетности, задается в пределах 0-7 (наивысший приоритет - 0);
–Weight, kbytes – плотность потока данных, задается в пределах 2-64 (изменять не рекомендуется);
Приоритет (Sheduler level) для максимального значения полосы пропускания (Max) должен быть выше, чем приоритет для минимальной полосы (Min). Разница между максимальным и минимальным значением пропускной способности (Bandwidth) должна составлять не менее 256 Кбит/с.
Для сохранения настроек следует воспользоваться кнопкой «Apply», для перехода к списку профилей – кнопкой «Cancel».
4.5.4Подменю IP multicast
Вподменю «IP multicast» осуществляется настройка профиля конфигурации IGMP.
Профили IPmulticast могут быть применены для устройств серии NTE-2 и NTE-RG-14xx. Для устройств серии NTE-RG-14xx Rev.B настройки из профилей не применяются.
Протокол IP Multicast по спецификациям IETF (RFC 1112, 2236, 3376) рассчитан на одновременную передачу одного IP-пакета по нескольким адресам, являющимся членами группы многоадресной рассылки (в отличие от широковещательной рассылки всем конечным узлам).
–Index – номер профиля;
–Description – название профиля;
–Select – при установленном флаге данный профиль доступен для редактирования и просмотра;
–Find profile by description - поиск профиля в списке по названию;
–Add – создать новый профиль;
–Edit – переход в режим просмотра и редактирования выбранного профиля;
–Delete – удалить выбранный профиль.
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
25 |
___________________________________________________________________________
Добавление/Редактирование профилей:
Добавление профилей осуществляется кнопкой «Add», редактирование – кнопкой «Edit»:
General:
–Robustness count – количество посылок запроса на подключение/отключение к рассылке;
–Last member query count – количество опросов последнего клиента;
–Fast Leave enable – при установленном флаге использовать Fast Leave для VLAN, иначе – не использовать;
–IGMP/MLD mode – режим IGMP/MLD:
–Snooping disabled – отключить Snooping;
–IGMP v1 and v2 Only – работа только по IGMP v1 и v2;
–IGMPv3 Only – работа только по IGMPv3;
–IGMP v1/v2/v3 compatibility mode – режим совместимости IGMP v1/v2/v3;
–Global Snooping Options – общие настройки снупинга:
–Discard message on unknown ONU multicast domain – отбрасывать сообщения на неизвестные multicast-домены ONT;
–Allow null leaves – forward leaves with either a valid multicast address or null address (0.0.0.0) –
пропускать списки с любым имеющимся многовещательным адресом или нулевым адресом;
–Allow all leaves – forward all leaves regardless of group address – пропускать все списки, не применяя правил для групповых адресов.
Для сохранения настроек следует воспользоваться кнопкой «Apply», для перехода к списку профилей – кнопкой «Cancel».
При нажатии кнопки «Domains» открывается вкладка редактирования доменов:
Domains:
–Select – при установленном флаге данная запись доступна для удаления «Delete»;
–EPON VID – идентификатор VID, по которому идет вещание (номер VLAN, в котором поток приходит на uplink порты (8…11) из внешней сети);
–UNI VID - идентификатор VID UNI-интерфейса (номер VLAN, в котором будет передаваться поток с UNI интерфейсов);
____________________________________________________________________________
26 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
–Max groups – максимальное число групп в данном VID;
–Link ID – номер линка;
–Port – номер порта.
Добавление новой записи осуществляется кнопкой «Add», удаление выбранной записи – кнопкой «Delete». Переход к списку профилей производится кнопкой «Cancel».
По нажатию на кнопку «Group» открывается вкладка редактирования Multicast групп:
Не может быть создано несколько domains с одинаковыми epon vid и разными uni vid.
Groups:
–Group IP-low address –начальный адрес широковещательной группы;
–Group IP-high address – конечный адрес широковещательной группы;
–Select – при установленном флаге данная запись доступна для удаления.
Добавление новой записи осуществляется кнопкой «Add», удаление выбранной записи – кнопкой «Delete». Переход к списку профилей производится кнопкой «Cancel».
IGMP snooping работает на адресах из диапазона 224.0.2.0 – 239.255.255.255.
Description:
Кнопкой «Description» осуществляется переход в меню редактирования названия профиля:
– Description – название профиля.
По нажатию на кнопку «Apply» осуществляется сохранение указанного названия и возврат в меню редактирования правил. Для возврата без сохранения изменений следует воспользоваться кнопкой
«Cancel».
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
27 |
___________________________________________________________________________
4.5.5Подменю Ports
Профиль конфигурирования физических параметров портов ONT
–Index – номер профиля;
–Description – название профиля;
–Select – при установленном флаге данный профиль доступен для редактирования и просмотра;
–Find profile by description - поиск профиля в списке по названию;
–Add – создать новый профиль;
–Edit – переход в режим просмотра и редактирования выбранного профиля;
–Delete – удалить выбранный профиль.
Добавление/редактирование профилей:
Добавление профилей осуществляется кнопкой «Add», редактирование – кнопкой «Edit», при этом отобразится следующее окно:
Редактирование физических параметров UNI портов доступно только для NTE-2. Изменение параметров для NTE-RG-xxxx недопустимо!
–Description – редактирование названия профиля;
Uni:
–Port – номер порта (Uni 0, Uni 1);
–Enabled – при установленном флаге данный порт включен;
–Autonegotiation – автоопределение параметров порта;
–Speed – скорость;
____________________________________________________________________________
28 |
Линейный оптический терминал LTE-8ST |
___________________________________________________________________________
– Duplex – выбор режима дуплекса;
Bridging mode:
–Port – номер порта;
–Automatic Learning Entry Limit – установка автоматического ограничения размера таблицы МАСадресов. Ограничение размера таблицы снимается при задании 0 в поле данного параметра1;
–Learned entry age limit – установка срока хранения записей в таблице МАС-адресов, в сек;
–Auto downstream broadcast frame forwarding – при установленном флаге автоматически пропускать широковещательные пакеты в нисходящем потоке, при снятом флаге unicast пакеты, для которых МАС адрес получателя не найден в таблице МАС-адресов, будут отброшены;
Для сохранения настроек следует воспользоваться кнопкой «Apply», для перехода к списку профилей – кнопкой «Cancel».
4.6Switch. Настройка параметров коммутатора
Устройство имеет встроенный Ethernet-коммутатор второго уровня, настройка параметров которого производится в меню «Switch».
4.6.1Подменю Ports
Через данное меню доступен мониторинг и конфигурирование портов коммутатора.
Порты 0-7 соединены с PON чипами, порты 8-11 предназначены для подключения к вышестоящему оборудованию.
–Port – номер порта коммутатора;
–From – начальный порт настраиваемого диапазона портов;
–To – конечный порт настраиваемого диапазона портов; при установленном значении single port настройка ведется для порта, указанного в поле From;
–State – состояние порта:
–enabled – включен;
–disabled – выключен;
–don’t change – не изменять ранее заданные для порта параметры;
–Speed/Duplex –режим работы порта:
–don’t change – не изменять ранее заданные для порта параметры;
–auto – автоматическое определение скорости и режима работы порта;
–10M/half – скорость соединения порта 10Mbps, полудуплекс;
–10M/full – скорость соединения порта 10Mbps, полный дуплекс;
1 Для версии ПО 1.4.Х LTE-8ST
_______________________________________________________________________________
Линейный оптический терминал LTE-8ST |
29 |
___________________________________________________________________________
–100M/half – скорость соединения порта 100Mbps, полудуплекс;
–100M/full – скорость соединения порта 100Mbps, полный дуплекс;
–1000M/full – скорость соединения порта 1000Mbps, полный дуплекс;
–Flow control – режим управления потоком (IEEE 802.3x PAUSE):
–no – управление потоком выключено;
–yes – управление потоком включено;
–don’t change – не изменять ранее заданные для порта параметры.
Изменение параметров возможно только для портов 8-11.
Для сохранения настроек следует воспользоваться кнопкой «Apply».
4.6.2Подменю QoS Mapping
Позволяет определить приоритетность передачи пакетов. В этом подменю производится закрепление приоритета передачи пакета (по полю COS/TOS) за одной из 7-ми приоритетных очередей.
Mode – настройки QoS;
–Disable – при установленном флаге – QoS mapping отключен;
–802.1p – выбор пакетов только по 802.1p (поле Priority в 802.1Q Теге);
–DSCP/TOS – выбор пакетов только по DSCP/TOS (поле Differentiated Services заголовка IP пакета, старшие 6 бит);
–DSCP/TOS or 802.1p – взаимодействие либо по 802.1p, либо по DSCP/TOS.
Queues - очереди, значения полей вводятся через запятую;
–Queue – номер очереди (7-я наиболее приоритетная);
–DSCP/TOS –значения полей Differentiated Services заголовка IP пакета, старшие 6 бит, значение вводится в 10-чном формате;
–802.1p – значение поля Priority в 802.1Q Теге;
–Default – при установленном флаге все пакеты, не попадающие под правила, попадают в выбранную очередь.
Для сохранения настроек следует воспользоваться кнопкой «Apply», для отмены – кнопкой
«Cancel».
____________________________________________________________________________
30 |
Линейный оптический терминал LTE-8ST |
Loading...
