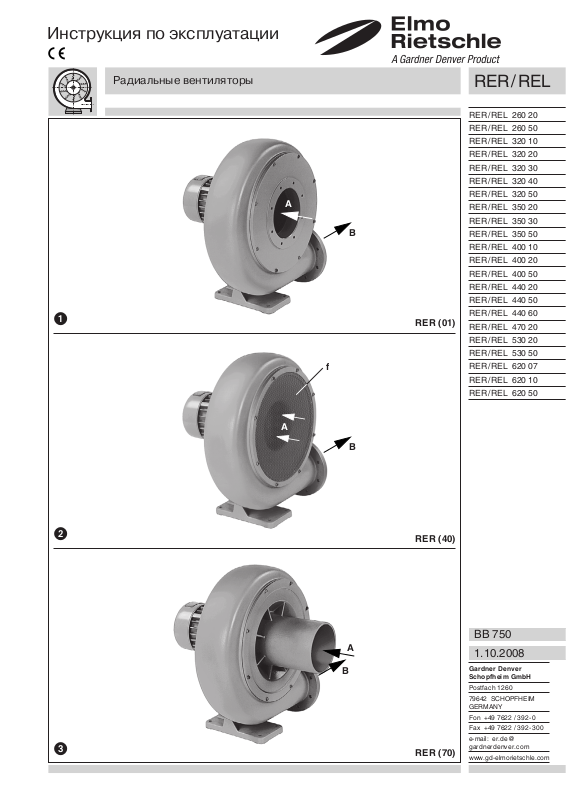

Инструкция по эксплуатации
Радиальные вентиляторы
RER/REL
RER/REL 260 20
RER/REL 260 50
RER/REL 320 10
RER/REL 320 20
RER/REL 320 30
RER/REL 320 40
RER/REL 320 50
A
B
RER (01)
f
RER/REL 350 20
RER/REL 350 30
RER/REL 350 50
RER/REL 400 10
RER/REL 400 20
RER/REL 400 50
RER/REL 440 20
RER/REL 440 50
RER/REL 440 60
RER/REL 470 20
RER/REL 530 20
RER/REL 530 50
RER/REL 620 07
RER/REL 620 10
RER/REL 620 50
A
B
RER (40)
BB 750
A
B
RER (70)
1.10.2008
Gardner Denver
Schopfheim GmbH
Postfach 1260
79642 SCHOPFHEIM
GERMANY
Fon +49 7622 / 392 -0
Fax +49 7622 / 392 -300
e-mail: er.de@
gardnerdenver.com
www.gd-elmorietschle.com
Page 2
Номенклатура насосов
Эта инструкция по эксплуатации относится к следующим радиальным вентиляторам: RER и REL с 22 вариантами размеров для каждой
модели.
Эти радиальные вентиляторы имеют мощность от 4,9 до 57 м3/мин. и способны создавать разность давлений до 74 мбар при работе
в 50 циклов. Пределы компрессии и всасывания указаны на паспортной табличке (N).
Мощности компрессии и всасывания см. в таблицах D 750, D 751, D 752 и D 753 или D 760, D 761, D 762 и D 763.
Описание
Работа радиальных вентиляторов RER и REL основана на принципе динамической компрессии с использованием неконтактной
вращающейся крыльчатки. Вентиляторы являются необслуживаемыми. Имеют встроенный двигатель. Высокопроизводительная
крыльчатка устанавливается на вал двигателя. Между подшипником и внутренней полостью насоса устанавливается уплотнение.
Вентилятор двигателя охлаждает сам двигатель и корпус радиального вентилятора. Модели RER (рис. ) вращаются по часовой
стрелке, модели REL (рис. ) – против часовой стрелки.
Модели RER и REL могут поставляться с различными всасывающими патрубками: версии с (01) по (39) поставляются
с соединительными фланцами (рис. ), версии с (40) по (69) – с сетчатым фланцем (рис. ), версии с (70) по (99) – со штуцером
(рис. ).
Необязательное дополнительное оборудование: по запросу поставляются пускатель двигателя (ZMS) и глушитель (ZSD).
Применение
Устройства RER и REL могут применяться в промышленности, степень защиты оборудования соответствует стандарту
EN DIN 294, табл. 4, к эксплуатации допускаются лица с 14 лет.
Модели RER и REL могут использоваться как вакуумные насосы или компрессоры. Их можно использовать при относительной
влажности воздуха до 90 % при отсутствии агрессивных газов.
Необходимая температура окружающей среды: от 5 до 40°C. Если температура окружающей среды выходит за эти
пределы, свяжитесь с поставщиком. Температура рабочего газа не должна превышать 60°C.
Запрещается использование опасных смесей (горючих или взрывоопасных газов и паров), водяного пара и агрессивных
газов.
Во избежание перегрузки двигателя эксплуатация радиальных вентиляторов допускается только с дросселем. Запрещается
эксплуатация устройства, не подключенного к системе.
Максимально допустимая мощность для воздуха зависит от номинальной мощности двигателя. Она указана на паспортной табличке
(N) и в таблицах типовых напряжений и частот:
RER/REL 260 20, 320 10, 320 20, 350 20, 350 30, см. табл. D 750 или D 760
RER/REL 260 50, 320 30, 320 40, 400 10, 620 07, см. табл. D 751 или D 761
RER/REL 320 50, 400 20, 440 20, 470 20, 620 10, см. табл. D 752 или D 762
RER/REL 350 50, 400 50, 440 50, 440 60, 530 20, 530 50, 620 50, см. табл. D 753 или D 763
Нагрузка каждого устройства зависит от удельной плотности рабочего газа. Поэтому при работе с газами, отличными от воздуха,
следует учитывать, что пределы компрессии изменяются. Дальнейшую информацию можно получить у поставщика.
Запрещается эксплуатация вентиляторов типовых версий в опасных зонах.
Если непреднамеренное отключение вентилятора может стать причиной травм или поломок, необходимо установить
резервную систему безопасности.

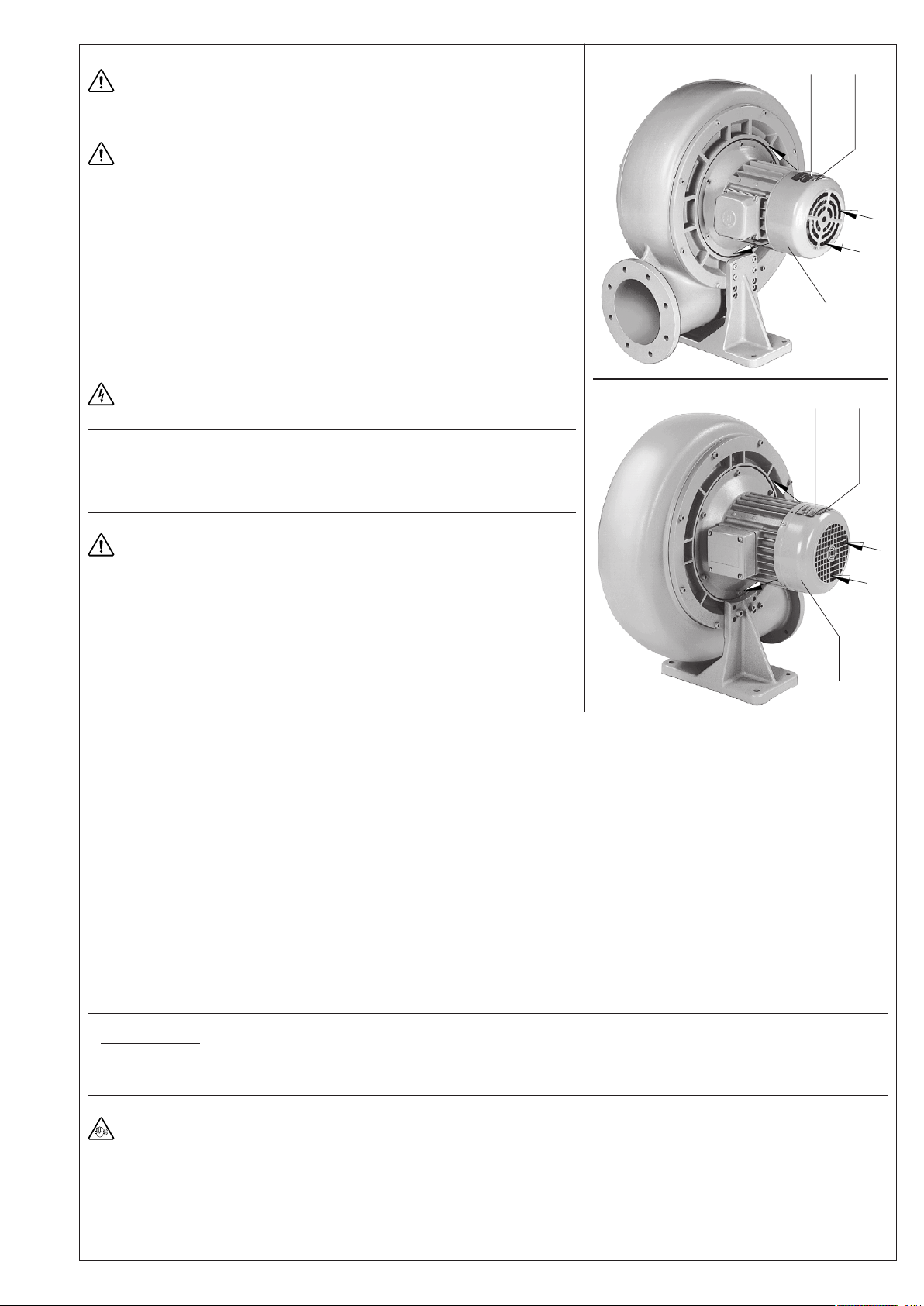

Работа и установка (рис. – )
При установке вентилятора, особенно со встроенными устройствами, обеспечьте отсутствие препятствий на расстоянии 10 см от
отверстий для забора (E) и для выхода (F) охлаждающего воздуха. Рециркуляция отработанного воздуха запрещена. Дополнительно
следует позаботиться об отсутствии препятствий перед входным (A) и выходным (B) отверстиями для всасываемого воздуха.
Надежная эксплуатация вентиляторов RER/REL возможна только при их горизонтальной установке.
Установка моделей RER/REL на монолитном полу без закрепления болтами запрещена. При установке на каркас рекомендуется
использовать антивибрационные крепления.
При установке на высоте свыше 1000 м над уровнем моря производительность вентиляторов снижается. Дальнейшую
информацию можно получить у поставщика.
Вентиляторы RER и REL могут работать в четырех различных положениях подключения. Стандартным считается положение 01.
Page 3
Установка (рис. – )
При эксплуатации и установке соблюдайте все действующие в стране
стандарты.
1. При использовании для всасывания присоедините всасывающий шланг к отвер
стию (A), а при использовании для компрессии присоедините нагнетающий
шланг к отверстию (B).
Старайтесь не использовать слишком длинные шланги или шланги
малого диаметра: это приводит к снижению мощности вентилятора.
2. Электрические параметры вентилятора указаны на паспортной табличке (N)
или на табличке с информацией о двигателе. Двигатели соответствуют стандарту
DIN/VDE 0530, имеют степень защиты IP 54 и класс изоляции F. Схему
подключения см. в клеммной коробке двигателя (если не используется
специальное штепсельное соединение). Проверьте, совместимы ли электри
ческие параметры двигателя с параметрами источника тока (напряжение,
частота, допустимый ток и т.д.)
3. Подключите двигатель через пускатель. Для защиты двигателя и электро
проводки рекомендуется использовать пускатели, срабатывающие при тепло
вой перегрузке. Все кабельные соединения с пускателем должны фиксировать
ся качественными зажимами.
Рекомендуется использовать пускатели с задержкой отпускания, происходящей
в случае выхода силы тока за пределы допустимого. При первом запуске
устройства возможно кратковременное превышение допустимой силы тока.
К установке электрических соединений допускаются только квали<
фицированные электрики при соблюдении стандарта EN 60204.
Оператор должен обеспечить наличие главного выключателя.
Ввод в действие (рис. и )
Перед началом эксплуатации проверьте соответствие направления вращения
насоса стрелке, указывающей это направление (O). Для этого включите насос
на несколько секунд и выключите его.
Направление вращения видно в щели крышки вентилятора двигателя (h).
Регулировка мощности устройств RER /REL
Во избежание перегрузки двигателя при запуске соблюдайте
следующие меры:
1. Не запускайте радиальный вентилятор, если к нему не подключены устройства
всасывания или компрессии.
2. В случае различной потребности системы в воздухе – через клапаны, вентили
или разные входные и выходные отверстия – их следует отрегулировать на
максимальную необходимую мощность. При запуске в этом случае возникнет
максимальная нагрузка на двигатель.
3. Ток полной нагрузки, указанный на паспортной табличке двигателя, опре
деляет максимальную мощность вентилятора.
При запуске вентилятора проверьте:
а) соответствуют ли напряжение и частота тока данным, указанным на пас
портной табличке;
б) не превышает ли пиковая нагрузка ток полной нагрузки.
4. Превышение тока полной нагрузки указывает (при условии, что напряжение и частота тока соответствуют указанным на паспорт
ной табличке) на перегрузку вентилятора по мощности. В этом случае мощность должна регулироваться с помощью дросселя.
Дросселирование можно организовать без изменения основного устройства следующим образом:
4.1 Вставьте между соединительным фланцем вентилятора и трубкой или в любой части трубки алюминиевую или стальную кольцевую
дроссельную шайбу. Внешний диаметр дроссельной шайбы и установочные отверстия должны соответствовать размерам
фланца. Однако внутренний диаметр должен быть меньше эффективного диаметра фланца. Отрегулируйте внутренний диаметр
таким образом, чтобы сила тока не превышала ток полной нагрузки.
или:
4.2 Вставьте между соединительным фланцем вентилятора и трубкой или в любой части трубки регулируемый клапан (шаровый или
повортный) и отрегулируйте его таким образом, чтобы сила тока не превышала ток полной нагрузки. Во избежание изменения
положения клапана без разрешения рекомендуется зафиксировать его в этом положении.
Пункты 4.1 и 4.2 можно опустить, если за счет уменьшения диаметра входного или выходного отверстия или за счет увеличения
сопротивления потока в системе мощность можно снизить до расчетного значения.
5. Вместо регулировки системы в соответствии с имеющимся вентилятором можно, в зависимости от модели вентилятора и номи
нальной мощности двигателя, использовать вентилятор того же размера с более мощным двигателем. Дальнейшую информацию
можно получить у представителя компании Rietschle.
Возможная опасность для рабочего персонала
Шумоизлучение: максимальные значения уровня шума с учетом направления и интенсивности (звуковой мощности), измеренные
в соответствии со стандартом DIN 45635, часть 3 (согласно 3. GSGV), приведены в таблице на задней обложке.
Если вы постоянно находитесь рядом с работающим насосом, во избежание нарушений слуха рекомендуется использовать защиту
для ушей.
Текущий ремонт и обслуживание
Если при обслуживании этих устройств возникают ситуации, в которых персонал может получить травмы от движущихся
частей или пострадать от удара электрически током, вентилятор следует изолировать, полностью отключив подачу
питания. Обязательное требование: на время обслуживания обеспечьте невозможность перезапуска устройства.
В случае поломки конденсатора (1<приводного) его можно заменить только конденсатором с идентичными параметрами.
Эти радиальные вентиляторы являются необслуживаемыми.
Смазка подшипников во всех моделях и двигателях рассчитана на весь срок службы.
Для получения полной мощности проверяйте и при необходимости очищайте решетку (f) (см. рис. ).
RER
REL
N O
F
E
F
h
N O
F
E
F
h
Page 4
Поиск и устранение неисправностей:
1. Пускатель двигателя отключает вентилятор:
1.1 Проверьте, соответствуют ли входное напряжение и частота данным, указанным на паспортной табличке двигателя.
1.2 Проверьте подключение проводов на клеммах двигателя.
1.3 Неправильно установлены параметры пускателя двигателя.
1.4 Слишком быстро происходит отпускание пускателя.
Способ устранения: используйте двигатель с задержкой отпускания (версия по стандарту IEC 9474).
1.5 Вентилятор не подключен к системе.
1.6 Выбран двигатель с недостаточными номинальными параметрами.
Способ устранения: при возможности используйте вентилятор с двигателем следующего размера (замена одного только
двигателя не производится).
2. Недостаточная мощность всасывания или компрессии:
2.1 Выбран вентилятор или двигатель с недостаточными номинальными параметрами.
2.2 Слишком длинный или слишком тонкий шланг.
2.3 Утечки в вентиляторе или в системе.
3. Слишком высокая рабочая температура вентилятора:
3.1 Слишком высокая температура окружающей среды или температура всасывания.
3.2 Вентилятор всасывает слишком мало воздуха.
Способ устранения: увеличьте диаметры.
3.3 Ограничен поток охлаждающего воздуха.
4. Неприемлемый уровень выхлопных шумов при использовании в качестве вакуумного насоса или шума
воздухозаборника при использовании в качестве компрессора:
Способ устранения: используйте дополнительный глушитель ZSD (дополнительная принадлежность, не входит в комплект
поставки).
Приложение:
Ремонт на месте: при ремонте на месте во избежание непреднамеренного пуска электрик должен отключить двигатель.
Инженерам рекомендуется проконсультироваться с производителем или одним из его филиалов, агентов или сервисных агентов.
Адрес ближайшей ремонтной мастерской можно узнать у производителя.
После ремонта или перед повторной установкой придерживайтесь инструкций из раздела «Установка и начальная эксплуатация».
Подъем и транспортировка: для подъема устройств RER и REL с двигателями мощностью свыше 3 кВт используйте болт с проушиной
на насосе.
Вес вентиляторов указан в таблице.
Хранение: вентиляторы RER и REL храните при нормальной влажности. При относительной влажности воздуха свыше 80% реко
мендуется хранить устройства в закрытых контейнерах с влагопоглотителем.
Утилизация: подверженные износу детали (см. список запасных частей) утилизируйте в соответствии с правилами техники безопасности
и охраны труда.
Списки запасных частей: E 750 ➝ RER 260 20 RER 620 50
E 751 ➝ REL 260 20 REL 620 50
RER / REL 260 20 260 50 320 10 320 20 320 30 320 40 320 50 350 20 350 30 350 50 400 10
