Elkay HEW1-1G Installation Manual

HEW1, 3*1G HEW5*1F WTA1, 3, 5*1G WTA5*1F

®

With FLEXI-GUARD

Installation/Care/Use Manual

Manual de Instalación/Cuidado/Utilización

Manuel dinstallation/entretien/utilisation

USES HFC-134A REFRIGERANT
USA REFRIGERANTE HFC-134A

UTILISE DU FLUIDE FRIGORIGÈNE HFC-134A

SEE FIG.4

VEA LA FIG.4
VOIR FIG.4

30

28

21

22, 23, 24

25, 26

13

7

29

SEE FIG.3

VEA LA FIG.3
VOIR FIG.3

14

16, 17,
18, 19

15

31

32, 33

27

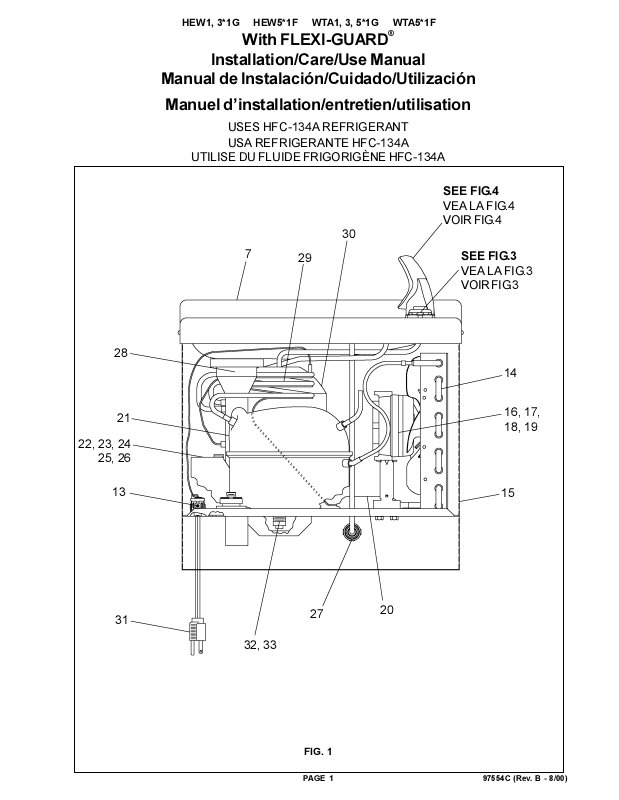

FIG. 1

PAGE 1

20

97554C (Rev. B - 8/00)

HEW1, 3*1G HEW5*1F WTA1, 3*1G WTA5*1F

ASEGURE UNA VENTILACIÓN ADECUADA MANTENIENDO UN ESPACIO E 4" (102mm) (MÍN.) DE HOLGURA ENTRE LA

E = INSURE PROPER VENTILATION BY MAINTAINING 4" (102mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL.

FIG. 2

REJILLA DE VENTILACIÓN DEL MUEBLE Y LA PARED

ASSUREZ-VOUS UNE BONNE VENTILATION EN GARDANT 4" (102mm) (MIN.) ENTRE LES ÉVENTS DE LENCEINTE ET LE

MUR.

CABLE ELÉCTRICO DE 1½ PIE, 457 mm DE LARGO

CORDON DALIMENTATION 1-1/2' (457mm)

UBICACIÓN ALT. DE LA T OMA DE ELECTRICIDAD

EMPLACEMENT ALTERNATIF DE LA PRISE DE COURANT

AREA ABIERTA PARA CONEXIÓN DE LA TUBERÍA

AIRE OUVERTE POUR LES RACCORDS DE TUYAUX

F = POWER CORD 1-1/2FEET (457mm) LONG

G = ALT. ELECTRICAL OUTLET LOCATION

H = OPEN AREA FOR PLUMBING CONNECTIONS

97554C (Rev. B - 8/00)

PAGE 2

FROM WALL SHUT OFF BY OTHERS

(38 mm) FUERA DE LA LLAVE DE PASO EN LA PARED COLOCADA POR TERCEROS.

CONNECTANT UNE TUYAUTERIE DE 1-1/2 PO. (38 mm) DEPUIS LE ROBINET D'ARRÊT FOURNI PAR D'AUTRES.

UBICACIÓN RECOMENDADA PARA EL DRENAJE DE SALIDA DE AGUA, DE 1¼ DE DIÁMETRO.

EMPLACEMENT RECOMMANDÉ POUR LE DRAIN DE D.E. 1-1/4" DE SORTIE DEAU.

PURGADOR DE 1¼ NO PROPORCIONADO

SIPHON 1-1/4 NON FOURNI

UBICACIÓN DE LA TOMA DE ELECTRICIDAD

SE RECOMIENDA UBICAR EL TUBO CORTO DE CONEXIÓN AL TUBO DE COBRE SIN CHAPAR DE 3/8" DE DIÁM. EXT. A 1-1/2"

LEGEND/LEYENDA/LÉGENDE

A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB OUT 1-1/2 IN. (38mm)

EMPLACEMENT RECOMMANDÉ D'ALIMENTATION EN EAU PAR TUBE EN CUIVRE NON PLAQUÉ DE 3/8 PO. (9,5 mm) D.E.

B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4 O.D. DRAIN

C = 1-1/4 TRAP NOT FURNISHED

EMPLACEMENT DE LA PRISE DE COURANT

D = ELECTRICAL OUTLET LOCATION

HEW1, 3*1G HEW5*1F WTA1, 3, 5*1G WTA5*1F

Stream height is factory set at 35 PSI. If supply pressure varies greatly from this, remove items 1 & 2 and adjust screw on item 4.
Clockwise adjustment will raise stream and counter-clockwise adjustment will lower stream. For best adjustment, stream should hit
basin approximately 6-1/2" (165mm) from bubbler.

La altura del chorro se determina en la fábrica a 35 PSI. Si la presión del suministro varía demasiado de este valor, ajuste el tornillo,
sacando los Artículos 1 y 2, y ajuste el tornillo en el Artículo 4. El ajuste en el sentido de las agujas del reloj elevará el chorro y contra
el sentido de las agujas del reloj lo bajará. Para un mejor ajuste, el chorro deberá pegar en el estanque a una distancia de
aproximadamente 6½ (165mm) del borboteador.

Le niveau découlement est réglé en usine à 35 PSI. Si la pression varie beaucoup de ce point, retirez les articles 1 et 2 et ajustez la
vis de larticle 4. Si vous ajustez dans le sens des aiguilles dune montre, le jet augmentera et dans le sens contraire, le jet diminuera.
Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6-1/2" (165mm) du barboteur.

1

2

3

4

5

BASIN

ESTANQUE

6

BASSIN

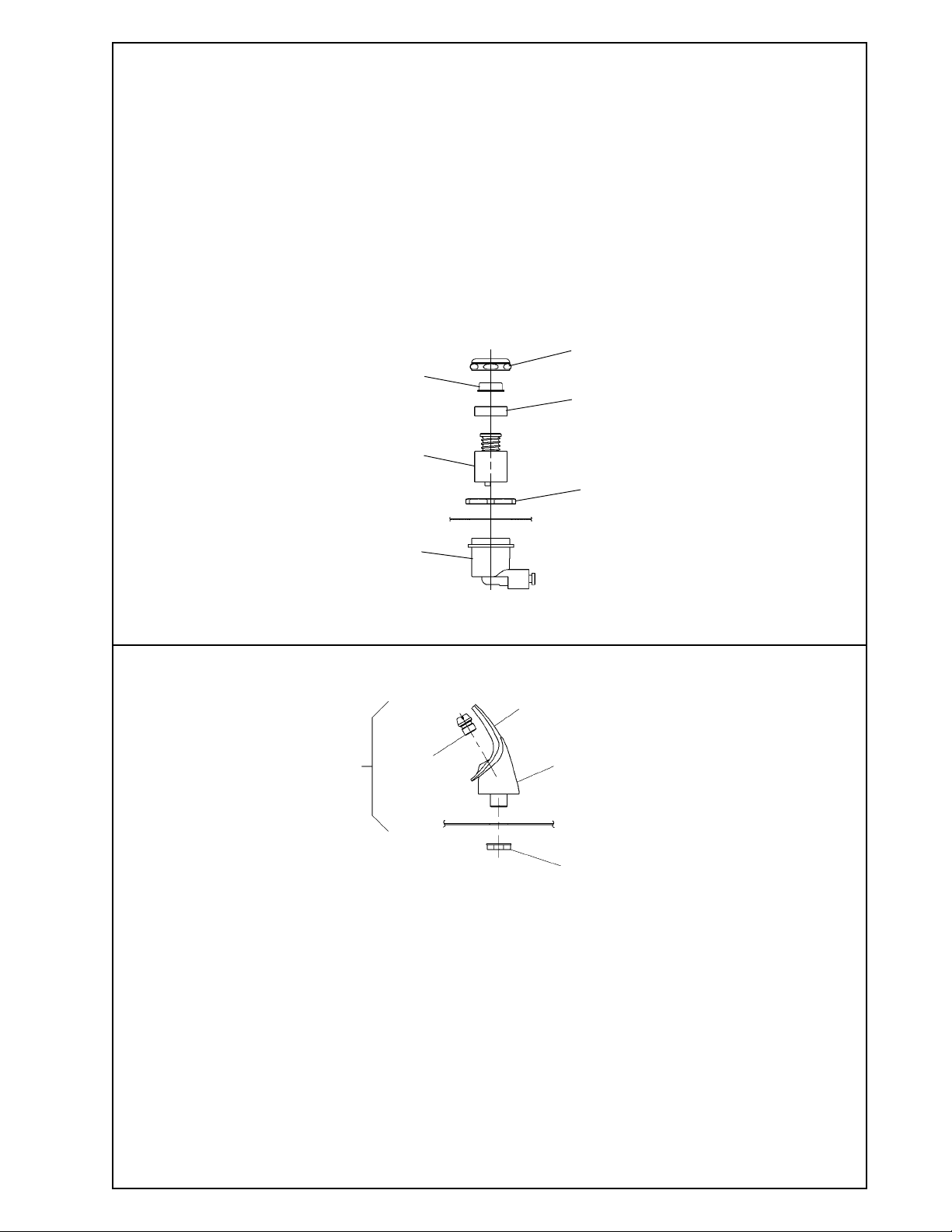

FIG. 3

10

8

9

11

BASIN

ESTANQUE
BASSIN

12

NOTE:
WHEN INSTALLING REPLACEMENT BUBBLER AND PEDESTAL, TIGHTEN NUT
(ITEM 12) ONLY TO HOLD PARTS SNUG IN POSITION.
DO NOT OVER TIGHTEN.

NOTA:

CUANDO SE INSTALE EL BORBOTEADOR DE REPUESTO Y EL PEDESTAL, APRIETE LA
TUERCA (ARTICULO 12) SOLAMENTE PARA SOSTENER LAS PIEZAS EN SU POSICIÓN.

NO APRIETE EMASIADO.

NOTE:

LORSQUE VOUS INSTALLEZ UN NOUVEAU BARBOTEUR ET SOCLE, RESSERREZ LÉCROU
(ARTICLE 12) SEULEMENT SUFFISAMMENT POUR GARDER LES PIÈCES BIEN EN PLACE.

NE PAS TROP SERRER.

FIG. 4

PAGE 3

97554C (Rev. B - 8/00)

ITEM

NO.

HEW1, 3*1G HEW5*1F WTA1, 3*1G WTA5*1F

PARTS LIST 115V/LISTA DE PIEZAS 115V/LISTE DE PIÈCES 115V

PART NO. DESCRIPTION DESCRIPCIÓN DESCRIPTION

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15

16

17

18

19

20

*21

22
23
24
25
26

27
28
29

30
31

32
33

40089C
40048C
15005C
61313C
40169C
50986C
27257C
51349C
40322C
50934C
50168C
70012C
31513C

66266C
33966005
33966011

31341C

31490C

30824C

104209543730

42677000

402672043730

111543043890

70018C

66199C

66200C

35962C

35834C

35970C

35798C

35804C

35868C

35768C

35832C

55996C

45707C

66570C

66571C

66545C

31517C

35851C

70767C

70772C

Cover
Button
Regulator Retaining Nut
Regulator
Hex Nut
Regulator Holder
Basin
Bubbler Assy
Orifice Assy
Housing Assy
Pedestal
Bubbler Locknut
Cold Control
Condenser
Cabinet - Stainless Steel
Cabinet - Sandalwood
Fan Motor (1 & 3 GPH)
Fan Motor (5 GPH)
Fan Blade (1 & 3 GPH)
Fan Blade (5 GPH)
Fan Bracket (1 & 3 GPH)
Fan Bracket (5 GPH)
Nut-Fan Blade (1 & 3 GPH)
Nut-Fan Blade (5 GPH)
Drier (1 & 3 GPH)
Drier (5 GPH)
Compr Serv. Pak (1 & 3 GPH)
Compr Serv. Pak (5 GPH)
Overload/Relay Assy (1 & 3 GPH)
Overload (5 GPH)
Relay (5 GPH)
Capacitor (5 GPH)
Cover-Relay (1 & 3 GPH)
Cover-Relay (5 GPH)
Strainer
Drain Assy
Heat Exchanger (1 & 3 GPH)
Heat Exchanger (5 GPH)
Evaporator
Power Cord (1 & 3 GPH)
Power Cord (5 GPH)
Evap. Retaining Clip
Evap. Drain Plug

Cubierta
Botón
Tuerca retentora del regulador
Regulador
Tuerca exagonal
Portaregulador
Estanque
Ensamblado del borboteador
Ensamblado del orificio
Ensamblado de la caja
Pedestal
Tuerca de enllave
Control de frío
Condensador
Mueble - Acero inoxidable
Mueble - Madera de sándalo
Motor del abanico (1 y 3 GPH)
Motor del abanico (5 GPH)
Aspa del abanico (1 y 3 GPH)
Aspa del abanico (5 GPH)
Fijador del abanico (1 y 3 GPH)
Fijador del abanico (5 GPH)
Tuerca del aspadel abanico (1 y 3 GPH)
Tuerca del aspa del abanico (5 GPH)
Secador (1 y 3 GPH)
Secador (5 GPH)
Paquete de servicio del compresor (1 y 3 GPH)
Paquete de servicio del compresor (5 GPH)
Sobrecarga/Ensamblado del Relé (1 y 3 GPH)
Sobrecarga (5 GPH)
Relé (5 GPH)
Capacitor (5 GPH)
Cubierta del Relé (1 y 3 GPH)
Cubierta del Relé (5 GPH)
Filtro bifurcado
Ensamblado del desagüe
Intercambiador de Calor (1 y 3 GPH)
Intercambiador de Calor (5 GPH)
Evaporador
Cable eléctrico (1 y 3 GPH)
Cable eléctrico (5 GPH)
Brida retentora del evaporador
Tapón de desagüe del evaporador

Couvercle
Bouton
Écrou de serrage du régleur
Régleur
Écrou hex.
Porte régleur
Bassin
Ens. barboteur
Ens. orifice
Ens. boîtier
Socle
Contre-écrou de barboteur
Commande froide
Condensateur
Enceinte - acier inoxydable
Enceinte - santal
Moteur du ventilateur (1 & 3 GPH)
Moteur du ventilateur (5 GPH)
Pale du ventilateur (1 & 3 GPH)
Pale du ventilateur (5 GPH)
Support du ventilateur (1 & 3 GPH)
Support du ventilateur (5 GPH)
Écrou de la pale du vent. (1 & 3 GPH)
Écrou de la pale du vent. (5 GPH)
Déshydrateur (1 & 3 GPH)
Déshydrateur (5 GPH)
Trousse dentr. surpresseur (1 & 3 GPH)
Trousse dentr. surpresseur (5 GPH)
Ens. surcharge/relais (1 & 3 GPH)
Surcharge (5 GPH)
Relais (5 GPH)
Capaciteur (5 GPH)
Couvercle de relais (1 & 3 GPH)
Couvercle de relais (5 GPH)
Grille
Ens. drain
Échangeur thermique (1 & 3 GPH)
Échangeur thermique (5 GPH)
Évaporateur
Cordon dalimentation (1 & 3 GPH)
Cordon dalimentation (5 GPH)
Pince de rétention de lévaporateur
Bonde de lévaporateur

*REPLACE WITH SAME COMPRESSOR
USED IN ORIGINAL ASSEMBLY.
NOTE: All correspondence pertaining to any

of the above water coolers or orders for
repair parts MUST include Model No. and
Serial No. of cooler, name and part number of
replacement part.

PRINTED IN U.S.A.

IMPRESO EN LOS E.E.U.U.
IMPRIMÉ AUX É.-U.

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620

ELKAY MANUFACTURING COMPANY  2222 CAMDEN COURT  OAK BROOK, IL 60523  630.574.8484

97554C (Rev. B - 8/00)

*REEMPLACE CON EL MISMO COMPRESOR
USADO EN EL ENSAMBLADO INICIAL.
NOTA: Toda la correspondencia relacionada

con el enfriador de agua anterior o con una
orden de reparación piezas DEBERÁ incluir el
número de modelo y número de serie del
enfriador, el nombre y número de pieza de la
pieza de repuesto.

PAGE 4

*REMPLACEZ AVEC LE MÊME
SURPRESSEUR QUE CELUI UTILISÉ
ORIGINALEMENT.
NOTE : Toute correspondance au sujet

des refroidisseurs deau courante ou
toute commande de pièce de rechange
DOIT inclure le numéro de modèle et le
numéro de série du refroidisseur ainsi
que le nom et le numéro de pièce à
remplacer.
