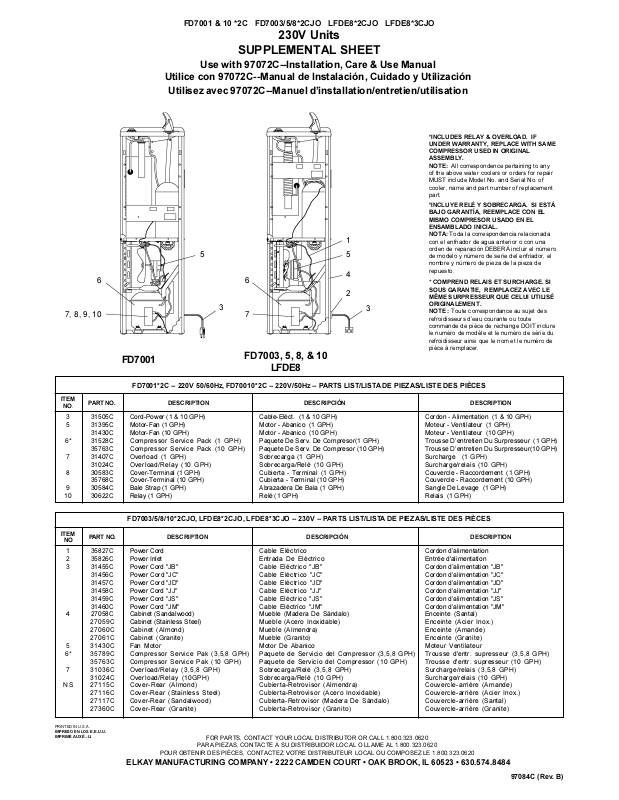

Elkay FD7001-2C Installation Manual

7, 8, 9, 10

ITEM

NO.

3 5

PART NO.

31505C 31395C 31430C 31528C 35763C 31407C 31024C 30583C 35768C 30584C 30622C

FD7001 & 10 *2C FD7003/5/8*2CJO LFDE8*2CJO LFDE8*3CJO

230V Units

SUPPLEMENTAL SHEET

Use with 97072C--Installation, Care & Use Manual

Utilice con 97072C--Manual de Instalación, Cuidado y Utilización

Utilisez avec 97072C--Manuel dinstallation/entretien/utilisation

*INCLUDES RELAY & OVERLOAD. IF UNDER WARRANTY, REPLACE WITH SAME COMPRESSOR USED IN ORIGINAL ASSEMBLY. NOTE: All correspondence pertaining to any

of the above water coolers or orders for repair MUST include Model No. and Serial No. of cooler, name and part number of replacement part.

*INCLUYE RELÉ Y SOBRECARGA. SI ESTÁ BAJO GARANTÍA, REEMPLACE CON EL MISMO COMPRESOR USADO EN EL ENSAMBLADO INICIAL.

FD7001

FD7003, 5, 8, & 10

LFDE8

FD7001*2C -- 220V 50/60Hz, FD70010*2C -- 220V/50Hz -- PARTS LIST/LISTA DE PIEZAS/LISTE DES PIÈCES

DESCRIPTION DESCRIPCIÓN DESCRIPTION

Cord-Power (1 & 10 GPH) Motor-Fan (1 GPH) Motor-Fan (10 GPH) Compressor Service Pack (1 GPH) Compressor Service Pack (10 GPH) Overload (1 GPH) Overload/Relay (10 GPH) Cover-Terminal (1 GPH) Cover-Terminal (10 GPH) Bale Strap (1 GPH) Relay (1 GPH)

Cable-Eléct. (1 & 10 GPH) Motor - Abanico (1 GPH) Motor - Abanico (10 GPH) Paquete De Serv. De Compresor(1 GPH) Paquete De Serv. De Compresor (10 GPH) Sobrecarga (1 GPH) Sobrecarga/Relé (10 GPH) Cubierta - Terminal (1 GPH) Cubierta - Terminal (10 GPH) Abrazadera De Bala (1 GPH) Relé (1 GPH)

NOTA: Toda la correspondencia relacionada con el enfriador de agua anterior o con una orden de reparación DEBERÁ incluir el número de modelo y número de serie del enfriador, el nombre y número de pieza de la pieza de repuesto.

* COMPREND RELAIS ET SURCHARGE. SI

SOUS GARANTIE, REMPLACEZ AVEC LE MÊME SURPRESSEUR QUE CELUI UTILISÉ ORIGINALEMENT. NOTE : Toute correspondance au sujet des

refroidisseurs deau courante ou toute commande de pièce de rechange DOIT inclure le numéro de modèle et le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce à remplacer.

Cordon - Alimentation (1 & 10 GPH) Moteur - Ventilateur (1 GPH) Moteur - Ventilateur (10 GPH) Trousse Dentretien Du Surpresseur (1 GPH) Trousse Dentretien Du Surpresseur(10 GPH) Surcharge (1 GPH) Surcharge/relais (10 GPH) Couvercle - Raccordement (1 GPH) Couvercle - Raccordement (10 GPH) Sangle De Levage (1 GPH) Relais (1 GPH)

ITEM

PART NO. DESCRIPTION DESCRIPCIÓN DESCRIPTION

35827C

35826C

31455C

31456C 31457C 31458C 31459C 31460C 27058C

27059C 27060C 27061C 31430C

35789C

35763C 31036C

31024C 27115C

27116C 27117C 27360C

PRINTED IN U.S.A.

IMPRESO EN LOS E.E.U.U. IMPRIMÉ AUX É.-U.

FD7003/5/8/10*2CJO, LFDE8*2CJO, LFDE8*3CJO -- 230V -- PARTS LIST/LISTA DE PIEZAS/LISTE DES PIÈCES

Power Cord Power Inlet Power Cord "JB" Power Cord "JC" Power Cord "JD" Power Cord "JJ" Power Cord "JS" Power Cord "JM" Cabinet (Sandalwood) Cabinet (Stainless Steel) Cabinet (Almond) Cabinet (Granite) Fan Motor Compressor Service Pak (3,5,8 GPH) Compressor Service Pak (10 GPH) Overload/Relay (3,5,8 GPH) Overload/Relay (10GPH) Cover-Rear (Almond) Cover-Rear (Stainless Steel) Cover-Rear (Sandalwood) Cover-Rear (Granite)

FOR PARTS, CONTACT YOUR LOCAL DISTRIBUTOR OR CALL 1.800.323.0620

POUR OBTENIR DES PIÈCES, CONTACTEZ VOTRE DISTRIBUTEUR LOCAL OU COMPOSEZ LE 1.800.323.0620

PARA PIEZAS, CONTACTE A SU DISTRIBUIDOR LOCAL O LLAME AL 1.800.323.0620

Cable Eléctrico Entrada De Eléctrico Cable Eléctrico "JB" Cable Eléctrico "JC" Cable Eléctrico "JD" Cable Eléctrico "JJ" Cable Eléctrico "JS" Cable Eléctrico "JM" Mueble (Madera De Sándalo) Mueble (Acero Inoxidable) Mueble (Almendra) Mueble (Granito) Motor De Abanico Paquete de Servicio del Compressor (3,5,8 GPH) Paquete de Servicio del Compressor (10 GPH) Sobrecarga/Relé (3,5,8 GPH) Sobrecarga/Relé (10 GPH) Cubierta-Retrovisor (Almendra) Cublerta-Retrovisor (Acero Inoxidable) Cublerta-Retrovisor (Madera De Sándalo) Cublerta-Retrovisor (Granito)

Cordon dalimentation Entrée d'alimentation Cordon dalimentation "JB" Cordon dalimentation "JC" Cordon dalimentation "JD" Cordon dalimentation "JJ" Cordon dalimentation "JS" Cordon dalimentation "JM" Enceinte (Santal) Enceinte (Acier Inox.) Enceinte (Amande) Enceinte (Granite) Moteur Ventilateur Trousse d'entr. supresseur (3,5,8 GPH) Trousse d'entr. supresseur (10 GPH) Surcharge/relais (3,5,8 GPH) Surcharge/relais (10 GPH) Couvercle-arriére (Amande) Couvercle-arriére (Acier Inox.) Couvercle-arriére (Santal) Couvercle-arriére (Granite)

ELKAY MANUFACTURING COMPANY  2222 CAMDEN COURT  OAK BROOK, IL 60523  630.574.8484
