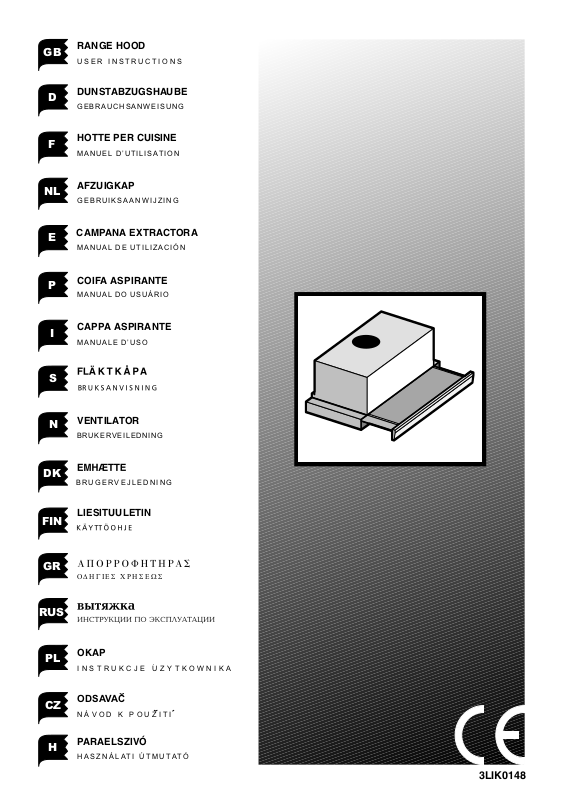

ELIN EBD 1360 X, EBD 1360 W User Manual [de]

RANGE HOOD

GB

USER INSTRUCTIONS

DUNSTABZUGSHAUBE

D

GEBRAUCHSANWEISUNG

HOTTE PER CUISINE

F

MANUEL DUTILISATION

AFZUIGKAP

NL

GEBRUIKSAANWIJZING

CAMPANA EXTRACTORA

E

MANUAL DE UTILIZACIÓN

COIFA ASPIRANTE

P

MANUAL DO USUÁRIO

CAPPA ASPIRANTE

I

MANUALE DUSO

S

VENTILATOR

N

BRUKERVEILEDNING

DK

BRUGERVEJLEDNING

LIESITUULETIN

FIN

GR

ODHGIES CRHSEWS

RUS

OKAP

PL

INSTRUKCJE UZYTKOWNIKA

ODSAVAC

CZ

NÁVOD K POUZITI

PARAELSZIVÓ

H

HASZNÁLATI ÚTMUTATÓ

3LIK0148

- 2 -

20.6

Fig.1

B

Fig.2

20.6

70

299

482

510-810

437-737

41.2

167.6

20.6

20.6

46

192

280

41.2

53.6

599-899

146

186

40

P

G

L

P

- 3 -

ENGLISH

GENERAL

Carefully read the following important information regarding installa­tion safety and maintenance. Keep this information booklet accessible
for further consultations. The appliance has been designed for use in
the ducting version (air exhaust to the outside ), filtering version (air
circulation on the inside ) or with external motor.

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultaneously with an

open fireplace or burner that depend on the air in the environment and
are supplied by other than electrical energy, as the cooker hood re­moves the air from the environment which a burner or fireplace need
for combustion. The negative pressure in the environment must not
exceed 4Pa (4x10-5 bar). Provide adequate ventilation in the environ­ment for a safe operation of the cooker hood.
Follow the local laws applicable for external air evacuation.

Before connecting the model to the electricity network:

- control the data plate (positioned inside the appliance) to ascertain
that the voltage and power correspond to the network and the socket is
suitable. If in doubt ask a qualified electrician.

2. WARNING !
In certain circumstances electrical appliances may be a danger
hazard.

A) Do not check the status of the filters while the cooker hood
is operating
B) Do not touch bulbs or adjacent areas, during or straight after
prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker hood
D) Avoid free flame, as it is damaging for the filters and a fire
hazard
E) Constantly check food frying to avoid that the overheated
oil may become a fire hazard
F) Disconnect the electrical plug prior to any maintenance.
G) This appliance is not intended for use by young children or
infirm persons without supervision
H) Young children should be supervised to ensure they do not
play with the appliance
I) There shall be adequate ventilation of the room when the
rangehood is used at the same time as appliances burning gas
or other fuels
L) There is a risk of fire if cleaning is not carried out in accord­ance with the instructions

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out by
specialised personnel.

• Electric Connection

The appliance has been manufactured as a class II, therefore no earth
cable is necessary.
The connection to the mains is carried out as follows:
BROWN = L line
BLUE = N neutral
If not provided, connect a plug for the electrical load indicated on the
description label. Where a plug is provided, the cooker hood must be
installed in order that the plug is easily accessible.
An omnipolar switch with a minimum opening of 3mm between con­tacts, in line with the electrical load and local standards, must be placed
between the appliance and the network in the case of direct connection
to the electrical network.

• The minimum distance between the support surfaces of the cooking
pots on the cooker top and the lowest part of the cooker hood must be
at least 65 cm.
If a connection tube composed of two parts is used, the upper part must
be placed outside the lower part.
Do not connect the cooker hood exhaust to the same conductor used
to circulate hot air or for evacuating fumes from other appliances gen­erated by other than an electrical source.
In the case of assembly of the appliance in the exhausting version
prepare the hole for evacuation of the air.

• INSTALLATION
The following instruction should be followed to carry out the correct
installation of the cooker hood.

1) Mounting of the cooker hood on the lower side of the cupboard.

2) Selection of the version (extraction or filtration)

Mounting the cooker hood on the lower side of the cupboard. This
appliance must be fitted to a cupboard or other suitable support. For
fixing use 4 screws suitable for the cupboard, using the hole in Fig.1.
When mounting align the front of the cooker hood to the door of the
cupboard and regulate the L wall spacer through the screws marked
P (Fig. 2). The rear of the appliance must then align with the cupboard.

• EXTRACTION THROUGH AN OUTSIDE WALL
The appliance expels the fumes through an outside wall or a duct. It is
necessary to buy a telescopic pipe in accordance with the standards
in use and connect it to flange B (Fig. 1).

• RECIRCULATION
To transform the cooker hood from the extraction version to the re
circulating one ask your supplier for an activated carbon filter. The
activated carbon filter cleans the air of the room. This filter is not
washable or re-usable and must be substituted at least every 4 months.
Saturation of the activated charcoal depends on how often the appliance
is used, the type of kitchen and how regularly the grease filter is cleaned.
The filter must be fitted to the extracting group cooker hood in the
centre of the fan grille by twisting it by 90 degrees until it is gripped
securely. Remove the grill (G) fig. 2 to carry out this operation.The
clean air is returned into the room through a connecting tube passing
inside the cupboard and connected to the ring B (Fig. 1).

USE AND MAINTENANCE

• It is recommended to operate the appliance prior to cooking.

It is recommended to leave the appliance in operation for 15 minutes
after cooking is terminated in order to completely eliminate cooking
vapours and odours.
The proper function of the cooker hood is conditioned by the regularity
of the maintenance operations, in particular, the active carbon filter.

• The anti-grease filters capture the grease particles suspended in the
air, and are therefore subject to clogging according to the frequency of
the use of the appliance.
In order to prevent fire hazard, it is recommendable to clean the filter
at a maximum of 2 months by carrying out the following instructions:

- Remove the filters from the cooker hood and wash them in a solution
of water and neutral liquid detergent, leaving to soak.

- Rinse thoroughly with warm water and leave to dry.

- The filters may also be washed in the dishwasher.
The aluminium panels may alter in colour after several washes. This
is not cause for customer complaint nor replacement of panels.

• The active carbon filters purify the air that is replaced in the environ­ment. The filters are not washable nor re-useable and must be re­placed at maximum every four months. The saturation of the active
carbon filter depends on the frequency of use of the appliance, by the
type of cooking and the regularity of cleaning the anti-grease filters.

• Clean the fan and other surfaces of the cooker hood regularly using
a cloth moistened with denatured alcohol or non abrasive liquid deter­gent.

• The illumination installation is designed for use during cooking and
not for prolonged general illumination of the environment. Prolonged
use of the illumination installation notably reduces the duration of the
bulb.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING
THE ABOVE WARNINGS.

- 4 -

DEUTSCH

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung
enthält. Die Anleitung für eventuelle zukünftige Konsultationen
aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion
(Luftausscheidung nach außen ), Fitrationsversion (innerer Luftumlauf)
oder mit äußerem Motor entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein
raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die
von einer anderen Energiequelle als Strom versorgt werden, da die
Küchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer
zur Verbrennung benötigen. Der Unterdruck im Raum darf den Wert
von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb
der Abzugshaube zu gewährleisten, ist daher immer auf eine
ausreichende Belüftung des Raumes zu achten. Bei der Ableitung der
Luft nach aussen müssen die nationalen Vorschriften eingehalten
werden.

Vor Anschluss des Modells an das Stromnetz :

- kontrollieren Sie das Typenschild an der Geräteinnenseite um sich
zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes
entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden
Sie sich bitte an einen qualifizierten Elektriker.

2. ACHTUNG !
Elektrogeräte können unter gewissen Umständen gefährlich sein!
A) Niemals die Filter kontrollieren, wenn die Küchenhaube in

Betrieb ist.

B) Die Lampen und den umliegenden Bereich nicht während

oder nach längerer Benützung der Beleuchtungskörper
berühren.

C) Es ist verboten, Speisen unter der Abzugshaube zu

flambieren.

D) Offene Flammen sind unbedingt zu vermeiden, da diese die

Filter beschädigen und einen Brand verursachen können.

E) Beim Frittieren sind die Speisen ständig zu kontrollieren,

um die Entzündung des Öls zu vermeiden.

F) Wird das Netzkabel dieser Haube beschädigt, muss es in

einer vom Hersteller zugelassenen Werkstatt ersetzt werden,
da hierzu Spezialwerkzeug benöetigt wird.

G) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker

aus der Steckdose entfernen.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann durchgeführt
werden.

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der
Leitungen geerdet werden. Der Anschluss an das Stromnetz ist
folgendermassen durchzuführen:
BRAUN = L Leitung
BLAU = Neutrale Linie
Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typen­schild angegebenen Werten an das Kabel angeschlossen werden. Wenn
die Küchenhaube mit einem Netzstecker ausgestattet ist, muss diese
so installiert werden, dass der Stecker gut zugänglich ist.
Beim Direktanschluss an das Stromnetz muss zwischen Gerät und
Netz ein der Netzlast und den geltenden Vorschriften entsprechender
Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den
Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter
auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss
mindestens 65 cm betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr

Teilen zusammengesetzt ist, muss der obere Teil über den unteren
gestülpt werden. Auf keinen Fall darf das Abluftrohr der Küchenhaube
an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder
das zur Entlüftung von Geräten verwendet wird, die an eine andere
Energiequelle als an Strom angeschlossen sind.

Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereiten Sie
eine Luftabzugsöffnung vor.

• MONTAGE
Um die Dunstabzugshaube richtig zu montieren müssen folgende
Schritte durchgeführt werden:

1. Montage der Dunstabzugshaube unter dem Hängeschrank

2. Wahl der Funktionsweise (Abluft- oder Umluftbetrieb)

• MONTAGE DER DUNSTABZUGSHAUBE UNTER DEM
HÄNGESCHRANK

Dieser Gerätetyp muß in ein Paneel oder eine Befestigungsnische
eingebaut werden. Zur Befestigung 4 Schrauben benutzen, die für das
Möbelmaterial geeignet sind. Nach dem Schema in (Abb.1) vorbohren.
Zum korrekten Einbau muß das Frontpaneel der Haube mit der
Hängeschranktür bündig gebracht werden, danach den Distanzhalter
L mit den Schrauben P (Abb.2) regulieren um die hintere Wand des
Gerätes an das Montagepaneel anzupassen.

• ABLUFTVERSION
Bei dieser Betriebsweise werden die angesaugten Dämpfe durch die
Außenwand oder durch ein Abluftrohr ins Freie geleitet. Zu diesem
Zweck muß ein normgerechtes, nicht entflammbares Rohr mit
Durchmesser besorgt und an den vorgesehenen Anschlußflansch B
(Abb.1) angeschlossen werden.

• FILTERVERSION

Um die Abzugshaube von Abluftbetrieb auf Umluftbetrieb umzustellen,
wenden Sie Sich für den Kauf der benötigten Aktivkohlefilter bitte an
Ihren Fachhändler. Der Aktivkohlefilter dient dazu die Luft zu reinigen
bevor sie wieder in den Raum zurückgeleitet wird. Die Filter sind
weder waschbar noch regenerierbar und müssen spätestens alle 4
Monate ersetzt werden. Die Sättigung des Filters hängt sehr stark von
der Benutzungsdauer des Gerätes, von der Art der zubereiteten
Gerichte und von der Regelmäßigkeit mit der die Reinigung des
Fettfilters durchgeführt wird, ab. Die Filter müssen in die Luftansaugung
im Innern der Abzugshaube eingebaut werden indem man sie mit der
Luftansaugöffnung zentriert eisetzt und um 90° bis zum Einrasten dreht.
Um diesen Arbeitsgang durchführen zu können muß das Gitter G
(Abb.2) abgenommen werden. Die Luft wird über ein Verbindungsrohr,
das durch das Möbel nach oben führt und am Anschlußring B (Abb.1)
befestigt wird, wieder in den Raum zurückgeführt.

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Küchenhaube schon vor sämtlichen Koch-

vorgängen der Speisen einzuschalten.
Es wir weiterhin empfohlen, das Gerät nach Beendigung des Kochvor­ganges noch 15 Minuten weiterlaufen zu lassen, um die vollständige
Entlüftung der Kochdämpfe zu gewährleisten. Das einwandfreie Funk­tionieren der Küchenhaube hängt entscheidend von der Sorgfalt ab, mit
der die Wartungsarbeiten durchgeführt werden, insbesondere die des
Fettfilters und die des Aktivkohlefilters.

• Die Fettfilter haben die Aufgabe, die Fettpartikel in der Abluft zu
binden; die Stärke der Verschmutzung hängt daher von der Häufigkeit
des Gebrauchs der Küchenhaube ab. Um eine mögliche Brandgefahr
zu verhindern, muss der Filter in jedem Fall spätestens alle zwei
Monate auf die folgende Weise gereinigt werden:

- Der Abzugshaube die Filter entnehmen und mit Wasser und einem
flüssigen Neutralreiniger abwaschen. Wenn notwendig, einweichen
lassen.

- Dann gründlich mit lauwarmem Wasser abspülen und abtrocknen
lassen.

- Die Filter können auch in der Geschirrspülmaschine gewaschen
werden.
Nach mehrmaligem Waschen der Aluminiumfilter können
Farbveränderungen auftreten. Daraus resultiert jedoch kein Anspruch
auf einen kostenlosen Ersatz der Paneele.

• Die Aktivkohlefilter dienen dazu, die Luft zu reinigen, die wieder in
den Raum zurückgeführt wird. Die Filter sind weder waschbar noch
wiederverwertbar und müssen spätestens alle vier Monate ausge­wechselt werden. Die Sättigung der Aktivkohle hängt ab von der mehr
oder minder langen Benutzungsdauer der Küchenhaube, von der Art
der zubereiteten Speisen und von der Regelmässigkeit, mit der die
Reinigung des Fettfilters durchgeführt wird.

• Alle auf dem Lüftergehäuse und den anderen Teilen der Haube ange­sammelten Rückstände sind regelmässig mit Spiritus oder neutra­lem Flüessigkeitsreiniger ohne Scheuermittel zu entfernen.

• Die Beleuchtung der Dunstabzugshaube sind geplant um während
dem Kochvorgang gebraucht zu werden. Sie sind nicht vorgesehen
um als generelle Beleuchtung zu dienen und vor allem für eine lang
dauernende Beleuchtung; in diesem Falle könnten Sie durchbrennen.
Aus diesem Grund schalten Sie bitte das Licht aus am Ende des Koch­vorgangs.

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND, WIRD
KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

- 5 -

FRANÇAIS

GÉNERALITÉS

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des
indications importantes concernant la sécurité d'installation, d'emploi
et d'entretien. Le conserver pour d' ultérieures consultations. L’appa­reil a été conçu pour être utilisé dans le modèle aspirant (évacuation
de l’air à l’extérieur ), filtrant (retour de l’air à l’intérieur ) ou doté d’un
moteur externe.

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément

la hotte à évacuation avec un brûleur ou une cheminée alimentés par
une énergie autre que l'électricité, vous pouvez créer un problème
"d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur
combustion. La dépression dans le local ne doit pas dépasser les 4 Pa
(4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas
de prévoir une ventilation suffisante du local.
Pour l'évacuation vers l'extérieur, veuillez vous référer aux disposi­tions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

- lire les données reportées sur la plaquette d’identification (appliquée à
l’intérieur de la hotte) pour vérifier si le voltage et la puissance corres­pondent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas
de doutes, contacter un électricien qualifié.

2. ATTENTION !
Dans des circonstances déterminées les électroménagers peu­vent être dangereux.

A)Ne pas controler les filtres pendant que la hotte est en fonc­tionnement
B) Ne pas toucher les lampes et les zones adjacentes, pendant et
immediatement après l’utilisation prolongée du systeme
d’éclairage.
C)Il est interdit de cuire les aliments à la flamme sous la hotte
D)Eviter la flamme libre, parcequ'elle est nuisible pour les filtres
et dangereuse pour les incendies
E)Controler constamment les aliments frits pour éviter que
l'huile surchauffée/ne prenne feu
F)Avant d'effectuer n'importe quel entretien déconnecter la
hotte du réseau électrique.

INSTRUCTIONS POUR L'INSTALLATION

Le montage et le branchement électrique doivent être effectués par un
personnel spécialisé.

• Connexion électrique

L'appareil est construit en classe II, pour cela aucun cable ne doit être
connecté avec la prise terre.
La connection avec le réseau électrique doit être éxécutée comme
suit:
MARRON = L ligne
BLEU = N neutre
Si elle n'a pas été prévue, monter sur le cable une fiche normalisée
pour la charge indiquée sur l'etiquette des caractéristiques. Si elle est
dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit
accessible.
En cas de connection directe avec le réseau électrique, il est néces­saire d'interposer entre l'appareil et le réseau un interrupteur
omnipolaire avec une ouverture minimale entre les contacts de 3 mm,
proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des récipients de
cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte
pour cuisine doit être de 65 cm au moins.
S'il doit être utilisé un tuyau de connection composé de deux ou plu­sieurs parties, la partie superieure doit être à l'exterieur de celle
inférieure.
Ne pas relier le tuyau d'échappement de la hotte à un conduit dans
lequel circule de l'air chaud ou employé pour évacuer les fumées des
appareils alimentés par une énergie differente de celle électrique.

S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture pour
l’évacuation de l’air.

• INSTALLATION
Pour effectuer correctement l’installation de la hotte suivez les
instructions suivantes :

1. Montage de la hotte dans la partie inférieure du panneau

2. Choix de la version (à évacuation au recyclage)
Montage de la hotte dans la partie inférieure du panneau

Ce genre d’appareil doit être encastré à un panneau ou à un support.
Pour le fixation utiliser les 4 vis adaptées au type de meuble, perçant
les trous selon le schéma (Fig.1)
Pour un montage correcte, aligner la partie avant de la hotte à la porte
du panneau et régler l’entretoise L en utilisant les vis P (Fig.2) ensuite
faire coïncider la partie postérieure de l’appareil au meuble.

• VERSION ASPIRANTE
Avec ce genre d’installation l’appareil évacue les vapeurs à l’extérieure
à travers une paroi périmètrale ou une canalisation déjà existente. Il
est donc nécessaire de se procurer un tube mural télescopique, du
type prévu par les normes en vigueur non inflammable de et reliez-le
à la bride B fournie (Fig.1).

• VERSION FILTRANTE
Pour transformer une hotte d’une version à évacuation à une version
recyclage, demander à votre vendeur les filtres au charbon actif.
Les filtres au carbone actif servent à purifier l’air qui sera rejeté dans
la pièce. Les filtres ne sont ni lavables ni recyclables et doivent être
changés au plus tard tous les 4 mois. La saturation du charbon actif
dépend de l’utilisation plus ou moins prolongée de l’appareil, du type
de cuisinière et la fréquence du nettoyage du filtre anti-graisse. Les
filtres doivent être appliqués au groupe positionné à l’intérieur de la
hotte en les mettant au centre et en les faisant tourner à 90° degrés
jusqu’au clic de l’arrêt. Pour effectuer cette opération enlever la grille
G (Fig.2). L’air est remis dans la pièce à travers un tube de connexion
passant à travers le meuble et relié à l’anneau de raccord B (Fig.1).

EMPLOI ET ENTRETIEN

• Nous vous recommandons de mettre la hotte en route avant de com-

mencer à cuisiner.
Les filtres doivent être appliqués sur le groupe d'aspiration situé à
l'intérieur de la hotte en les centrant et en les faisant tourner de 90
degrés jusqu'au blocage.
Le bon fonctionnement de la hotte est lié à la fréquence des opérations
d'entretien, et plus particulièrement à l'entretien du filtre anti-graisse
et du filtre au charbon actif.

• Les filtres anti graisse ont pour rôle de retenir les particules grasses
en suspension dans l'air. Ils peuvent donc se boucher plus ou moins
rapidement selon l'usage de la hotte.
Dans tous les cas, pour prévenir un éventuel risque d'incendie, il est
nécessaire de nettoyer au moins tous les deux mois le filtre en suivant
les indications suivantes:

- Retirer les filtres de la hotte et les laver avec de l'eau et un détergent
liquide neutre, laisser la saleté se décoller.

- Rincer abondamment à l'eau tiède et laisser sécher.

- Les filtres peuvent également être lavés dans le lave vaisselle.
Après plusieurs lavages des panneaux en aluminium, on peut consta­ter un changement de leur couleur. Ceci n'ouvre pas droit à réclama­tion afin d'obtenir un éventuel changement des panneaux.

• Les filtres au charbon actif servent à filtrer l'air qui sera rejeté dans
la pièce. Les filtres ne sont ni lavables ni régénérables et doivent être
changés tous les trois mois au maximum. La saturation du charbon
actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du
type de cuisine effectué et de la régularité avec laquelle est effectué le
nettoyage du filtre anti graisse.

• Nettoyer fréquemment tous les dépôts sur le ventilateur et les autres
surfaces, en utilisant un chiffon imbibé d'alcool dénaturé ou de déter­gents liquides neutres non abrasifs.

• L’éclairage de cette hotte est destiné à être utilisé uniquement lorsque
vous cuisinez. Il n’est pas destiné pour une illumination générale et
pour une longue durée; dans ce cas les ampoules peuvent se brûler.
Pourant veuillez éteindre l’éclairage dès que vous avez terminé de
cuisiner.

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVEN­TUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES
SUSDITES INSTRUCTIONS.

- 6 -
