ELIN WM 67 A***
Waschmaschine
07/2011
1 Wichtige Hinweise zu Ihrer Sicherheit
In diesem Abschnitt finden Sie Hinweise, die für Ihre und die Sicherheit anderer Personen unerlässlich sind. Halten Sie sich unbedingt an diese Hinweise, damit es nicht zu Verletzungen oder Sachschäden kommt. Bei Nichteinhaltung dieser Anweisungen erlöschen sämtliche Garantieansprüche.
Allgemeine Sicherheit
•Dieses Produkt sollte nicht von Personen genutzt werden, die unter körperlichen oder geistigen Einschränkungen leiden oder die nicht über die nötige Erfahrung im Umgang mit solchen Geräten verfügen – dies gilt auch für
Kinder. Eine Ausnahme kann gemacht werden, wenn solche Personen von einer kompetenten
Aufsichtsperson gründlich in der Bedienung des Gerätes unterwiesen und beaufsichtigt werden.
•Stellen Sie das Gerät niemals auf Teppichen, Teppichböden oder ähnlichen Unterlagen auf:
Durch mangelnde Luftzirkulation unterhalb des Gerätes kann es ansonsten zur Überhitzung elektrischer Komponenten kommen. Dies kann zu Problemen mit Ihrem Gerät führen.
•Benutzen Sie das Gerät nicht, falls Netzkabel oder Netzstecker beschädigt sind! Wenden Sie sich an den autorisierten Kundendienst.
•Lassen Sie eine 16 A-Sicherung durch einen qualifizierten Elektriker installieren, sofern der Stromanschluss am Aufstellungsort des
Gerätes nicht auf diese Weise abgesichert sein sollte.
•Bei Fehlfunktionen darf das Gerät erst dann wieder in Betrieb genommen werden, nachdem es durch den autorisierten Kundendienst
repariert wurde. Es besteht Stromschlaggefahr!
•Nach einem Stromausfall setzt das Gerät den
Betrieb wieder automatisch fort. Wenn Sie ein Programm abbrechen möchten, schauen Sie sich bitte den Abschnitt „Programm abbrechen“ an.
•Schließen Sie das Gerät an eine
Schutzkontaktsteckdose an, die mit einer ausreichend dimensionierten Sicherung abgesichert wurde – schauen Sie sich dazu die Tabelle „Technische Daten“ an. Die Installation der Schutzerde muss grundsätzlich von einem qualifizierten Elektriker ausgeführt werden. Wir haften nicht für jegliche Schäden, die durch mangelhafte, nicht den örtlichen Vorschriften entsprechende, Erdung entstehen.
•Wasserzulaufund Wasserablaufschläuche müssen fixiert und dürfen nicht beschädigt werden. Andernfalls kann Wasser auslaufen.
•Öffnen Sie niemals die Tür des Gerätes, nehmen Sie niemals den Filter heraus, wenn sich noch Wasser in der Trommel befindet.
Andernfalls besteht Überschwemmungsgefahr und Verletzungsgefahr durch heißes Wasser.
•Versuchen Sie niemals, die Waschmaschinentür mit Gewalt zu öffnen. Die Waschmaschinentür lässt sich erst ein paar Minuten nach dem Ende
2
des Waschzyklus öffnen. Falls Sie versuchen, die Tür gewaltsam zu öffnen, können Tür und
Sperrmechanismus beschädigt werden.
•Ziehen Sie den Netzstecker, wenn Sie das
Gerät nicht benutzen.
•Gießen Sie niemals Wasser oder andere Flüssigkeiten direkt auf das Gerät! Es besteht
Stromschlaggefahr!
•Berühren Sie den Stecker niemals mit feuchten oder gar nassen Händen! Ziehen Sie den
Netzstecker niemals, indem Sie am Kabel ziehen: Fassen Sie grundsätzlich den Stecker selbst.
•Verwenden Sie ausschließlich für
Waschmaschinen geeignete Waschmittel,
Weichspüler und Zusatzstoffe.
•Halten Sie sich an die Hinweise auf Pflegeetiketten und auf der
Waschmittelpackung.
•Vor Aufstellung, Wartung, Reinigung und vor Reparaturen muss unbedingt der Netzstecker gezogen werden.
•Lassen Sie Installationsund Reparaturarbeiten grundsätzlich vom autorisierten Kundendienst ausführen. Der Hersteller haftet nicht bei Schäden, die durch den Eingriff nicht autorisierter Personen entstehen.
Bestimmungsgemäßer Gebrauch
•Dieses Produkt wurde für den Hausgebrauch entwickelt. Es darf nicht für kommerzielle
Zwecke und nicht außerhalb seines bestimmungsgemäßen Einsatzgebietes eingesetzt werden.
•Das Gerät darf nur zum Waschen und Spülen von Textilien verwendet werden, die entsprechend gekennzeichnet sind.
•Der Hersteller haftet nicht bei Schäden, die durch falschen Gebrauch oder unsachgemäßen Transport entstehen.
Sicherheit von Kindern
•Elektrogeräte können für Kinder gefährlich sein. Halten Sie Kinder im Betrieb daher unbedingt vom Gerät fern. Lassen Sie Kinder nicht mit dem Gerät spielen. Nutzen Sie die Kindersicherung, damit Kinder das Gerät nicht manipulieren können.
•Vergessen Sie nicht, die Tür des Gerätes zu schließen, wenn Sie den Raum verlassen.
•Lagern Sie sämtliche Waschund Zusatzmittel an einem sicheren Ort und außerhalb der Reichweite von Kindern.
DE
2 Installation/Aufstellung
Lassen Sie Ihr Gerät vom autorisierten
Kundendienst in Ihrer Nähe installieren. Wenn Sie Ihre Maschine betriebsbereit machen, achten Sie darauf, dass Wasserzulauf und Wasserablauf in einwandfreiem Zustand sind (schauen Sie dazu auch in die Bedienungsanleitung), ehe Sie sich an den Kundendienst wenden. Falls dies nicht der Fall sein sollte, lassen Sie die nötigen Arbeiten durch einen qualifizierten Klempner und/oder Techniker ausführen.
C Die Vorbereitung des Aufstellungsortes, der Wasserzuund -ableitung sowie des elektrischen Anschlusses sind Sache des Kunden.
B Installation und elektrischer Anschluss des Gerätes müssen vom autorisierten
Kundendienst ausgeführt werden. Der Hersteller haftet nicht bei Schäden, die durch Aktivitäten nicht autorisierter Personen entstehen.
A Untersuchen Sie das Gerät vor der Installation auf eventuelle, sichtbare Defekte. Falls Defekte vorliegen, darf das Gerät nicht installiert werden. Beschädigte Geräte können gefährlich sein.
C Achten Sie darauf, dass Wasserzulaufund -ablaufschläuche sowie das Netzkabel nicht geknickt und nicht anderweitig beschädigt werden, wenn Sie das Gerät nach dem Anschluss an Ort und Stelle rücken oder es reinigen.
Der richtige Aufstellungsort
•Stellen Sie die Maschine auf einem stabilen
Untergrund auf. Stellen Sie das Gerät nicht auf langflorigen Teppichen oder ähnlichen
Unterlagen auf.
•Eine Kombination aus Waschmaschine und Trockner kann – voll beladen – bis etwa 180 kg
Gewicht erreichen. Stellen Sie das Gerät auf einem stabilen, ebenen Untergrund auf, der das Gewicht der Maschine(n) mühelos tragen kann!
•Stellen Sie das Gerät nicht auf das Netzkabel.
•Stellen Sie das Gerät nicht an Stellen auf, an denen die Temperatur unter 0 °C abfallen kann.
•Sorgen Sie für einen Abstand von mindestens 1 cm zwischen den Seiten des Gerätes und anderen Möbelstücken.
Transportstabilisatoren entfernen
Zum Entfernen der Transportstabilisatoren neigen
Sie die Maschine etwas nach hinten. Entfernen Sie die Stabilisatoren durch Ziehen am Band.
Transportsicherungen entfernen
A Entfernen Sie die Transportsicherungen erst nachdem die Transportstabilisatoren entfernt wurden.
A Die Transportsicherungen (Bolzen) müssen unbedingt entfernt werden, bevor Sie die
Maschine benutzen! Andernfalls wird das Gerät beschädigt!
1.Lösen Sie sämtliche Bolzen mit einem Schlüssel, bis sie sich frei drehen lassen (C).
3
2.Entfernen Sie die Transportsicherungen, indem Sie diese vorsichtig herausdrehen.
3.Setzen Sie die Kunststoffabdeckungen
(diese finden Sie in der Tüte mit der
Bedienungsanleitung) in die Löcher an der
Rückwand ein. (P)
C Bewahren Sie die Transportsicherungen an einem sicheren Ort auf. Sie brauchen sie, wenn Sie die Waschmaschine zukünftig transportieren möchten.
C Transportieren Sie das Gerät niemals ohne korrekt angebrachte Transportsicherungen!
Wasseranschluss
C Die Maschine benötigt zum Arbeiten einen
Wasserdruck zwischen 1 und 10 bar (0,1 bis 10 MPa). (In der Praxis bedeutet dies, dass innerhalb einer Minute 10 bis 80 Liter Wasser aus dem voll geöffneten Wasserhahn laufen müssen, damit Ihre Maschine richtig arbeiten kann.) Falls der Wasserdruck höher sein sollte, verwenden Sie ein Druckreduzierventil.
C Wenn Sie ein Gerät mit doppeltem Wasserzulauf mit nur einem Wasserzulauf
(Kaltwasser) nutzen möchten, muss der mitgelieferte Stopfen am
Warmwasserzulaufventil installiert werden. (Dies gilt für Geräte, die mit einem Blindstopfen geliefert werden.)
C Sofern Sie beide Wasserzuläufe nutzen möchten, schließen Sie den Warmwasserzulauf erst an, nachdem Sie die Stopfen/DichtungKombination aus dem Warmwasserventil entfernt haben. (Dies gilt für Geräte, die mit einem Blindstopfen geliefert werden.)
A Modelle mit einzelnem Wasserzulauf sollten nicht an den Warmwasserhahn angeschlossen werden. Falls Sie dies dennoch versuchen, wird Ihre Wäsche beschädigt – oder das Gerät wechselt in den Sicherheitsmodus und arbeitet nicht.
A Verwenden Sie keine alten oder gebrauchten Wassereinlaufschläuche mit Ihrem neuen Gerät. Diese können zu Verschmutzungen Ihrer Wäsche führen.
1.Schließen Sie die mit der Maschine gelieferten
Spezialschläuche an die Wasserzuläufe des
Gerätes an. Der rote Schlauch (links) dient als Warmwassereinlass (maximal 90 °C), der blaue Schlauch (rechts) als Kaltwassereinlass (maximal 25 °C).
A Achten Sie bei der Installation Ihres Gerätes darauf, dass Kaltund Warmwasseranschlüsse
DE
korrekt durchgeführt werden. Andernfalls kommt Ihre Wäsche am Ende des
Waschvorgangs eventuell heiß aus der Maschine und verschleißt schneller.
2.Ziehen Sie sämtliche Schlauchmuttern mit der Hand an. Ziehen Sie die Muttern niemals mit einer Zange oder ähnlichen Werkzeugen an.
3.Nach dem Anschluss der Schläuche öffnen
Sie die Wasserzuläufe (Hähne) komplett und überzeugen sich davon, dass kein Wasser an den Anschlussstellen austritt. Falls Wasser austreten sollte, drehen Sie den Hahn zu und lösen anschließend die Mutter. Überprüfen
Sie die Dichtung und ziehen Sie die Mutter anschließend wieder gut an. Um ein Auslaufen von Wasser und daraus entstehende Wasserschäden zu vermeiden, halten Sie
die Wasserhähne geschlossen, wenn Sie die Maschine nicht benutzen.
Wasserablauf anschließen
•Das Ende des Wasserablaufschlauches muss direkt an den Wasserablauf (Abfluss) in der
Wand oder am Waschbecken angeschlossen werden.
A Ansonsten kann es zu Überschwemmungen kommen, falls sich der Schlauch beim Abpumpen des Wassers lösen sollte.
Bei hohen Waschtemperaturen besteht Verbrühungsgefahr! Damit es nicht zu unangenehmen Situationen kommt und damit
Wasserzu-/-ablauf reibungslos funktionieren, fixieren Sie das Ende des Ablaufschlauches so, dass es sich keinesfalls lösen kann.
•Der Schlauch sollte in einer Höhe von mindestens 40 und maximal 100 cm angeschlossen werden.
•Wenn der Ablaufschlauch zuerst am Boden (bis etwa 40 cm über dem Boden) und danach wieder nach oben verläuft, kann es zu
Schwierigkeiten beim Wasserablauf kommen; es kann vorkommen, dass die Wäsche beim
Herausnehmen noch sehr nass ist. Halten Sie sich deshalb an die in der Abbildung angegebenen Höhen.
Maschine das Abpumpen zu erleichtern, darf das Ende des Schlauches nur maximal 15 cm tief in den Ablauf eingeführt werden. Falls das
Schlauchende zu lang sein sollte, schneiden Sie ein Stück ab.
•Das Schlauchende sollte nicht gebogen werden, es sollte nicht darauf getreten werden und es darf nicht zwischen Ablauf und Maschine eingeklemmt werden.
•Falls der Schlauch zu kurz sein sollte, können Sie einen Original-Verlängerungsschlauch verwenden. Die Gesamtlänge des Schlauches ab Austrittspunkt aus der Maschine darf 3,2 m nicht überschreiten. Um ein Auslaufen von Wasser zu vermeiden, müssen Ablaufschlauch und Verlängerungsschlauch mit einer passenden Schelle gesichert werden, damit sich die Verbindung nicht lösen und kein Wasser austreten kann.
Füße einstellen
A Damit Ihre Maschine leise und vibrationsfrei arbeiten kann, muss sie absolut gerade und ausbalanciert stehen. Sie balancieren die Maschine aus, indem Sie die Füße
entsprechend einstellen. Sollte das Gerät nicht fest und gerade stehen, kann es sich im Betrieb bewegen, stark vibrieren und gegen andere Gegenstände oder Möbelstücke stoßen.
1.Lösen Sie die Kontermuttern an den Füßen von
Hand.
2.Stellen Sie die Füße so ein, dass das Gerät stabil und absolut gerade steht.
3.Ziehen Sie die Kontermuttern anschließend mit der Hand an.
A Lösen Sie die Kontermuttern grundsätzlich
• Damit kein verschmutztes Wasser in die nur mit den Händen, benutzen Sie keinerlei Maschine zurücklaufen kann und um der
4 DE
Werkzeuge dafür. Andernfalls kann es zu Beschädigungen kommen.
Elektrischer Anschluss
Schließen Sie das Gerät an eine
Schutzkontaktsteckdose an, die mit einer ausreichend dimensionierten Sicherung abgesichert wurde – schauen Sie sich dazu die Tabelle „Technische Daten“ an. Wir haften nicht für jegliche
Schäden, die durch mangelhafte, nicht den örtlichen Vorschriften entsprechende, Erdung entstehen.
•Der Anschluss muss gemäß örtlichen
Vorschriften erfolgen.
•Der Netzstecker muss nach der Installation frei zugänglich bleiben.
•Angaben zu Spannung und erforderlicher

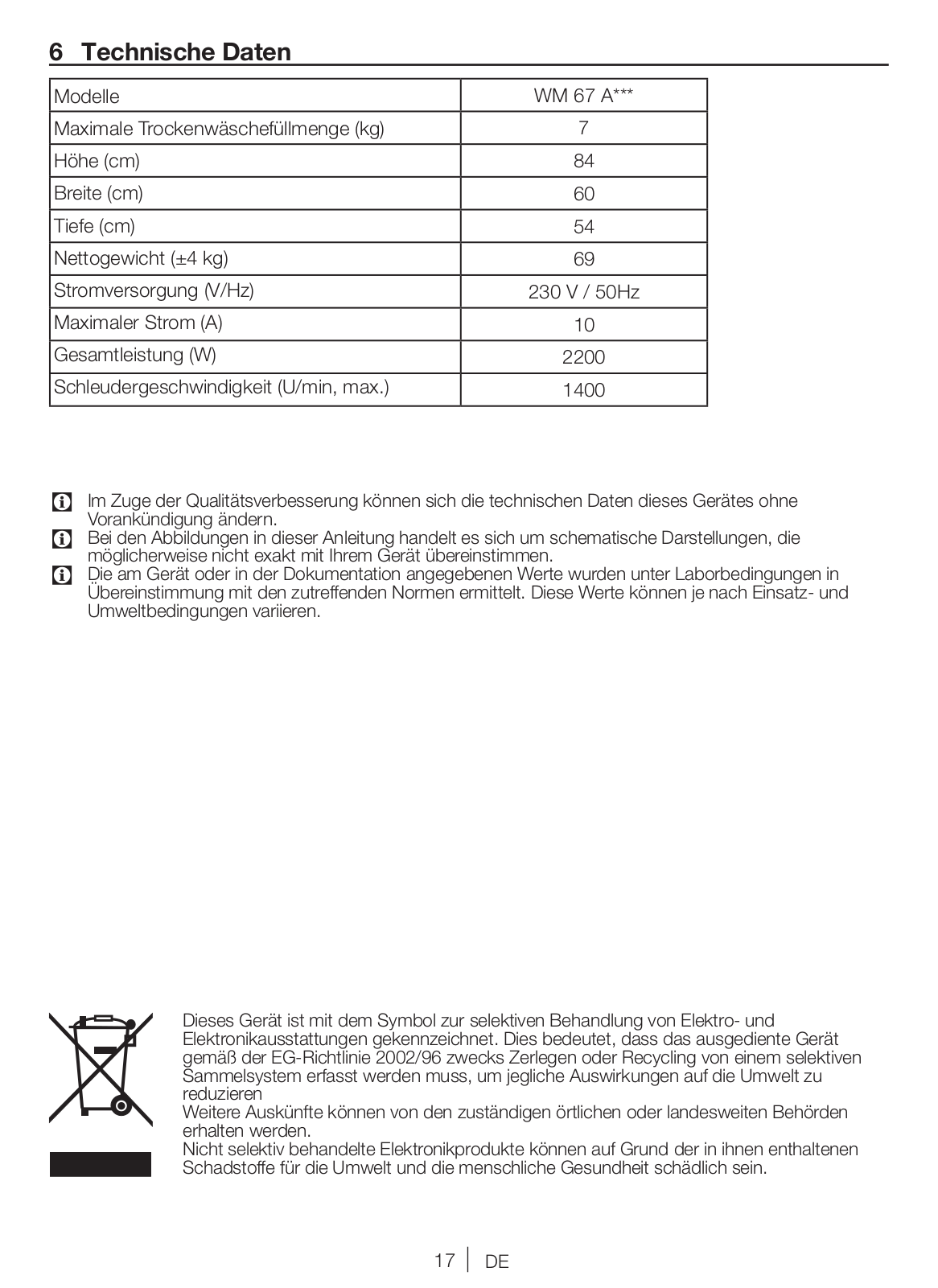

Absicherung durch Sicherung oder Unterbrecher finden Sie im Abschnitt
„Technische Daten“. Falls Ihre Stromversorgung mit einer geringeren als einer 16 A-Sicherung ausgestattet ist, lassen Sie eine 16 A-Sicherung durch einen qualifizierten Elektriker installieren.
•Die angegebene Spannung muss mit Ihrer
Netzspannung übereinstimmen.
•Schließen Sie das Gerät nicht über
Verlängerungskabel oder Mehrfachsteckdosen an.
B Beschädigte Netzkabel müssen durch den autorisierten Kundendienst ersetzt werden.
Erste Inbetriebnahme
Bevor Sie Ihr neues Gerät zum ersten Mal benutzen, machen Sie sich unbedingt mit den Abschnitten „Wichtige Hinweise zu Ihrer Sicherheit“ und
„Installation/Aufstellung“ vertraut.
Bereiten Sie die Maschine entsprechend vor, indem Sie zuerst das Trommelreinigung-Programm ausführen. Sofern Ihre Maschine nicht mit einem
Trommelsreinigungsprogramm ausgestattet ist, wählen Sie das Baumwolle 90-Programm und dazu die Zusatzfunktionen „Zusätzliches Wasser“ oder „Extraspülen“. Bevor Sie das Programm starten, geben Sie maximal 100 g Entkalkungspulver
in das Hauptwaschmittelfach (Fach II). Bei Entkalkungsmitteln in Tablettenform geben Sie eine einzelne Tablette in das Fach II. Reinigen Sie die Gummidichtung im Türbereich mit einem sauberen
Lappen, nachdem das Programm durchgelaufen ist.
C Verwenden Sie nur für Waschmaschinen geeignete Kalkentferner.
C Eventuell befindet sich noch etwas Wasser in der Trommel. Dies liegt daran, dass das Gerät vor der Auslieferung noch einmal gründlich geprüft wurde. Ihrer Maschine schadet dies nicht.
5
Verpackungsmaterialien entsorgen
Verpackungsmaterialien können eine Gefahr für Kinder darstellen. Lagern Sie sämtliche
Verpackungsmaterialien an einem sicheren Ort und außerhalb der Reichweite von Kindern.
Das Verpackungsmaterial Ihres Gerätes wurde aus recyclingfähigen Rohstoffen hergestellt. Achten Sie auf eine ordnungsgemäße, getrennte
Entsorgung der Materialien. Entsorgen Sie das Verpackungsmaterial nicht mit dem normalen Hausmüll.
Gerät transportieren
Ziehen Sie grundsätzlich den Netzstecker, bevor Sie das Gerät transportieren oder verrücken. Trennen Sie Wasserablauf und Wasserzulauf (Hahn zuvor schließen). Lassen Sie restliches Wasser komplett aus dem Gerät ab – siehe„Restliches

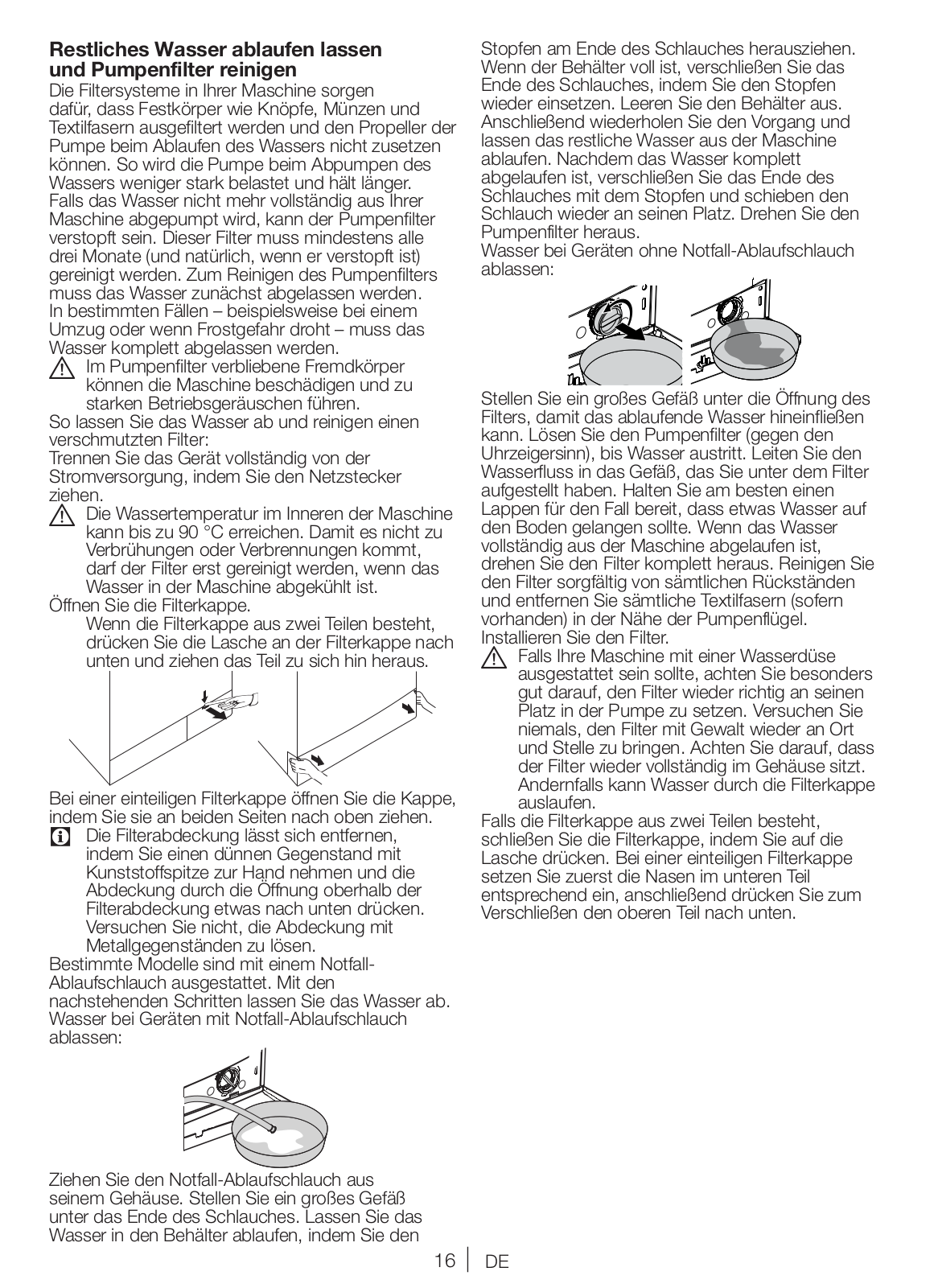

Wasser ablaufen lassen und Pumpenfilter reinigen“.
Bringen Sie die Transportsicherungen (Bolzen) wieder an; schauen Sie sich dazu den Abschnitt
„Transportsicherungen entfernen“ an, gehen Sie in umgekehrter Reihenfolge vor.
C Transportieren Sie das Gerät niemals ohne korrekt angebrachte Transportsicherungen!
Altgeräteentsorgung
Entsorgen Sie Ihre Altgeräte auf umweltfreundliche Weise.
Ihr Händler und sowie Sammelstellen vor Ort informieren Sie gerne über die richtige Entsorgung Ihres Gerätes.
Damit Kinder nicht in Gefahr gebracht werden, schneiden Sie das Netzkabel ab und machen die
Türverriegelung unbrauchbar, bevor Sie das Gerät entsorgen.
DE
3 Vorbereitung
Tipps zum Energiesparen
Die folgenden Hinweise helfen Ihnen, Ihr neues Gerät
ökologisch sinnvoll und energiesparend einzusetzen.
•Nutzen Sie möglichst die maximale Beladung des jeweiligen Programms – dabei jedoch nicht überladen. Schauen Sie sich die „Programmund Verbrauchstabelle“ an.
•Beachten Sie grundsätzlich die Hinweise auf den Waschmittelpackungen.
•Waschen Sie leicht verschmutzte Wäsche bei niedrigen Temperaturen.
•Nutzen Sie schnelle Programme, wenn Sie nur geringe Mengen leicht verschmutzter Wäsche waschen.
•Verzichten Sie bei nur leicht verschmutzter
Wäsche auf Vorwäsche und hohe
Temperaturen.
•Wenn Sie Ihre Wäsche in einem
Wäschetrockner trocknen möchten, wählen Sie beim Waschen die höchstmögliche Schleudergeschwindigkeit.
•Verwenden Sie nicht mehr Waschmittel als auf der Waschmittelverpackung angegeben.
Wäsche sortieren
•Sortieren Sie die Wäsche nach Textilientyp, Farbe, Verschmutzungsgrad und zulässiger
Waschtemperatur.
•Halten Sie sich grundsätzlich an die Angaben auf den Pflegeetiketten.
Wäsche vorbereiten
•Wäsche mit Metallteilen wie Büstenhalter,
Gürtelschnallen und Metallknöpfe beschädigen die Maschine. Entfernen Sie die Metallteile oder waschen Sie die Textilien in einem
Wäschebeutel oder einem Kissenbezug.
•Leeren Sie sämtliche Taschen komplett aus und entfernen Sie Münzen, Kugelschreiber, Büroklammern, Papiertaschentücher und
ähnliche Dinge, bevor Sie die Wäsche in die Maschine geben. Drehen Sie Taschen auf links, entfernen Sie Fusseln. Fremdkörper können das Gerät beschädigen und zu lauten Betriebsgeräuschen führen.
•Geben Sie sehr kleine Textilien wie Kinderund
Nylonstrümpfe in einen Wäschebeutel oder Kissenbezug.
•Drücken Sie Vorhänge nicht zusammen, wenn
Sie diese in die Maschine geben. Bei Vorhängen entfernen Sie zuvor sämtliche Applikationen und sonstige nicht textile Teile.
•Schließen Sie Reißverschlüsse, nähen Sie lose Knöpfe an und reparieren Sie Risse und sonstige Defekte.
•Waschen Sie Textilien, die mit
„maschinenwaschbar“ oder „Handwäsche“ gekennzeichnet sind, ausschließlich mit dem passenden Waschprogramm.
•Waschen Sie bunte und weiße Textilien nicht zusammen. Neue, intensiv gefärbte Baumwollsachen (z. B. schwarze Jeans) können beim Waschen stark abfärben. Waschen Sie solche Wäschestücke grundsätzlich separat.
6
•Hartnäckige Verschmutzungen müssen vor dem Waschen richtig behandelt werden.
Fragen Sie im Zweifelsfall bei einer chemischen Reinigung nach.
•Verwenden Sie ausschließlich Färbemittel oder
Mittel zur Kalkentfernung, die sich ausdrücklich zur Verwendung in der Waschmaschine eignen. Beachten Sie dabei immer die Hinweise auf der Verpackung.
•Waschen Sie Hosen und empfindliche
Kleidungsstücke „auf links“, also mit der
Innenseite nach außen.
•Legen Sie Wäschestücke aus Angorawolle vor dem Waschen ein paar Stunden in das
Gefrierfach Ihres Kühlschranks. Dadurch bilden sich weniger Knötchen im Material.
•Wäsche, die mit Substanzen wie Mehl, Kalk, Milchpulver oder ähnlichen Dingen verunreinigt ist, muss zuvor gründlich ausgeschüttelt werden, bevor sie in die Maschine gegeben wird. Andernfalls können sich stauboder pulverförmige Substanzen innerhalb der Maschine ablagern und im Laufe der Zeit Schäden verursachen.
Die richtige Wäschemenge
Die maximale Ladungskapazität (Wäschemenge) hängt vom Textilientyp, dem Verschmutzungsgrad und dem gewünschten Waschprogramm ab.
Die Maschine reguliert die Wassermenge automatisch je nach Wäschevolumen.
A Halten Sie sich an die Hinweise in der

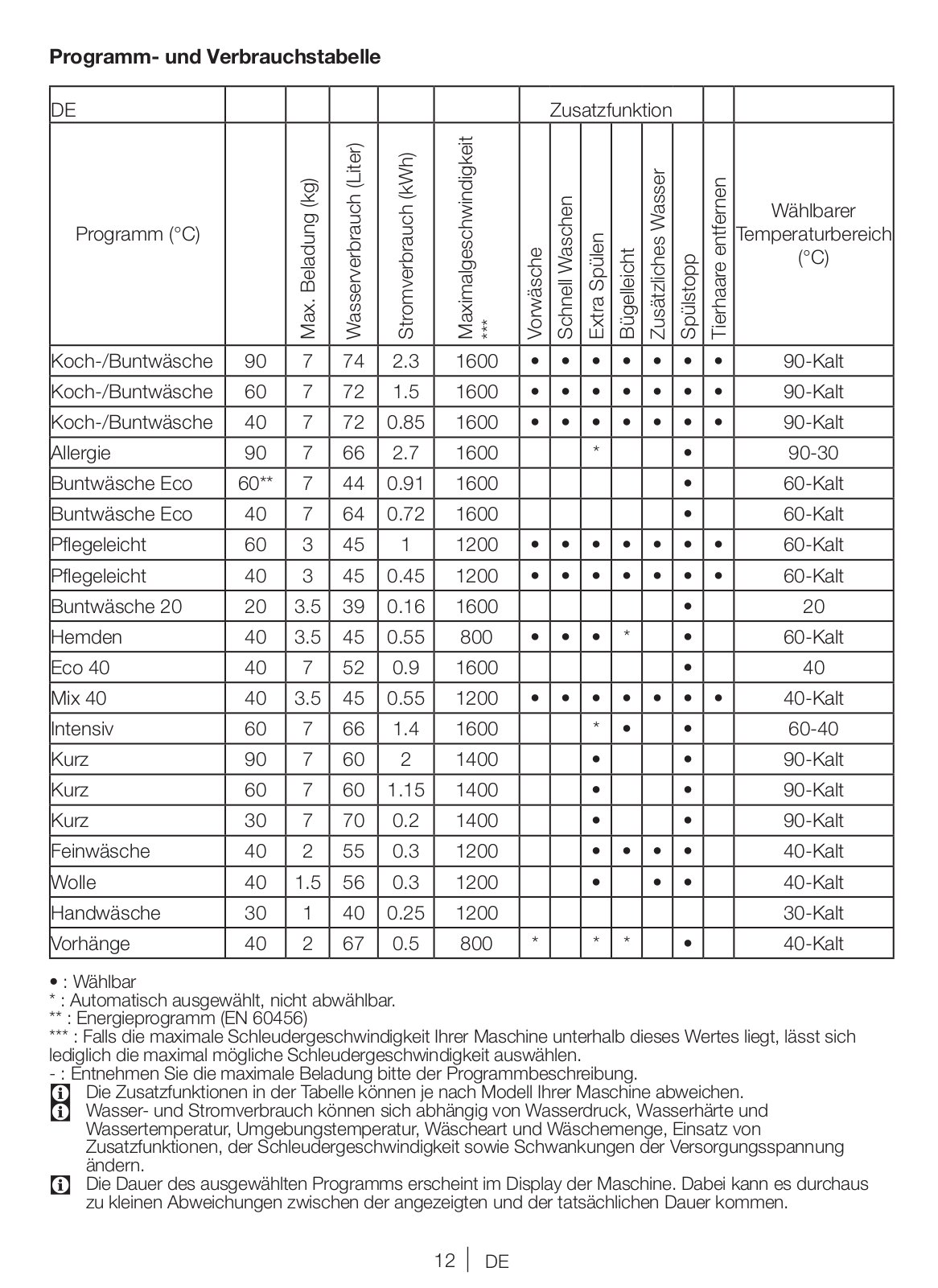

„Programmund Verbrauchstabelle“. Bei
Überlastung nimmt die Waschleistung ab. Zusätzlich kann es zu starker
Geräuschentwicklung und zu Vibrationen kommen.
Wäsche in die Maschine geben
•Öffnen Sie die Waschmaschinentür.
•Legen Sie die Wäschestücke lose in die
Maschine.
•Drücken Sie die Waschmaschinentür zu, bis sie hörbar einrastet. Vergewissern Sie sich, dass nichts in der Tür eingeklemmt wurde.
C Bei laufender Maschine wird die Gerätetür gesperrt. Die Tür kann erst eine Weile nach dem
Abschluss des Programms geöffnet werden.
A Falls die Wäsche falsch (also schlecht verteilt) in die Maschine gegeben wird, kann es zu starken Betriebsgeräuschen und zu Vibrationen kommen.
DE
Loading...
