IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità per eventuali

inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e
vapori della cottura ed è destinata al solo uso domestico.

La garanzia sul prodotto non sarà efficace in caso di
difetti estetici imputabili e/o derivanti da una non corretta
e inadeguata installazione del cartongesso da porre a
completamento del prodotto, essendo l'applicazione del
cartongesso un'attività di competenza e sotto la piena
responsabilità di soggetto terzo diverso dal Produttore.
! E' importante conservare questo manuale per poterlo

consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme al
prodotto.

! Leggere attentamente le istruzioni: ci sono importanti

informazioni sull'installazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul

prodotto o sulle condotte di scarico.

! Prima di procedere nell'installazione dell'apparecchio

verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono
accessori opzionali forniti solo in alcuni modelli o particolari
non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l’apparecchio alla rete elettrica

finche l’installazione non è totalmente completata.
Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro
L’apparecchio non è destinato all’utilizzo da parte di bambini o
persone con ridotte capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno che essi non siano
sotto la supervisione o istruiti nell’uso dell’apparecchiatura da
una persona responsabile per la loro sicurezza.
I bambini devono essere controllati affinché non giochino con
l’apparecchio.
Mai utilizzare la cappa senza griglia correttamente montata!
La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente ventilazione, quando la
cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi a combustione di gas o altri combustibili.
L’aria aspirata non deve essere convogliata in un condotto
usato per lo scarico dei fumi prodotti da apparecchi a
combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma sotto la cappa.
L’impiego di fiamma libera è dannoso ai filtri e può dar luogo
ad incendi, pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo onde evitare che

l’olio surriscaldato prenda fuoco.
Quando il piano di cottura è in funzione le parti accessibili
della cappa possono diventare calde.
Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato nelle istruzioni di
manutenzione riportate in questo manuale).
L’inosservanza delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta rischi di incendi.
Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali inconvenienti,
danni o incendi provocati all’apparecchio derivati
dall’inosservanza delle istruzioni riportate in questo manuale.
Questo apparecchio è contrassegnato in conformità alla
Direttiva Europea 2002/96/EC, Waste Electrical and Electronic
Equipment (WEEE). Assicurandosi che questo prodotto sia
smaltito in modo corretto, l'utente contribuisce a prevenire le
potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo

sul prodotto o sulla documentazione di
accompagnamento indica che questo prodotto non deve
essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche. Disfarsene
seguendo le normative locali per lo smaltimento dei rifiuti. Per
ulteriori informazioni sul trattamento, recupero e riciclaggio di
questo prodotto, contattare l'idoneo ufficio locale, il servizio di
raccolta dei rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
ATTENZIONE! La mancata installazione di viti e dispositivi di
fissaggio in conformità di queste istruzioni può comportare
rischi di natura elettrica.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione
aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l’esterno tramite un tubo di
scarico fissato alla flangia di raccordo.
Il diametro del tubo di scarico deve essere equivalente al
diametro dell'anello di connessione.
Attenzione! Il tubo di evacuazione non è fornito e va
acquistato.
Nella parte orizzontale, il tubo deve avere una leggera
inclinazione verso l’alto (10° circa) in modo da poter
trasportare l’aria verso l’esterno più facilmente.
Se la cappa è provvista di filtri al carbone, questi devono

9

essere tolti.
Collegare la cappa a tubi e fori di scarico a parete con
diametro equivalente all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore
determinerà una diminuizione delle prestazioni di aspirazione
ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile

(angolo massimo della curva: 90°).

! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno più liscio possibile.
! Il materiale del condotto deve essere approvato

normativamente.

Versione filtrante

L’aria aspirata verrà sgrassata e deodorata prima di essere
riconvogliata nella stanza. Per utilizzare la cappa in questa
versione è necessario installare un sistema di filtraggio
aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti
sul dispositivo di cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 50cm in caso di cucine
elettriche e di 65cm in caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas
specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata
sull’etichetta caratteristiche situata all’interno della cappa. Se
provvista di spina allacciare la cappa ad una presa conforme
alle norme vigenti posta in zona accessibile anche dopo
l’installazione. Se sprovvista di spina (collegamento diretto
alla rete) o la spina non è posta in zona accessibile, anche
dopo installazione, applicare un interruttore bipolare a norma
che assicuri la disconnessione completa della rete nelle
condizioni della categoria di sovratensione III, conformemente
alle regole di installazione.
Attenzione! Prima di ricollegare il circuito della cappa
all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia stato
montato correttamente.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni
idonee alla zona di installazione prescelta.

• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche
paragrafo relativo). Questo/i va/nno rimontato/i solo se si
vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi
di trasporto) materiale di corredo (ad esempio buste con
viti, garanzie etc) , eventualmente va tolto e conservato.

• Se possibile scollegare e rimuovere i mobili sottostanti ed
intorno l’area di installazione (parete o soffitto) della
cappa in modo da avere una migliore accessibilità.
Altrimenti proteggere per quanto possibile i mobili e tutte
le parti interessate all'installazione. Scegliere una
superficie piatta da coprire con una protezione dove poi
appoggiare la cappa e i particolari a corredo.

• Verificare inoltre che in prossimità della zona di
installazione della cappa (in zona accessibile anche con
cappa montata) sia disponibile una presa elettrica e sia
possibile collegarsi ad un dispositivo di scarico fumi
verso l'esterno (solo Versione aspirante).

• Eseguire tutti i lavori di muratura necessari (ad es.:
installazione di una presa elettrica e/o foro per il
passaggio del tubo di scarico).

La cappa è dotata di tasselli di fissaggio adatti alla maggior
parte di pareti/soffitti. E’ tuttavia necessario interpellare un
tecnico qualificato per accertarVi sull’idoneità dei materiali a
seconda del tipo di parete/soffitto. La/il parete/soffitto deve
essere sufficientemente robusto da sostenere il peso della
cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare
concentrazione di vapori di cucina. Consigliamo di accendere
l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla
in funzione a cottura terminata per altri 15 minuti circa.

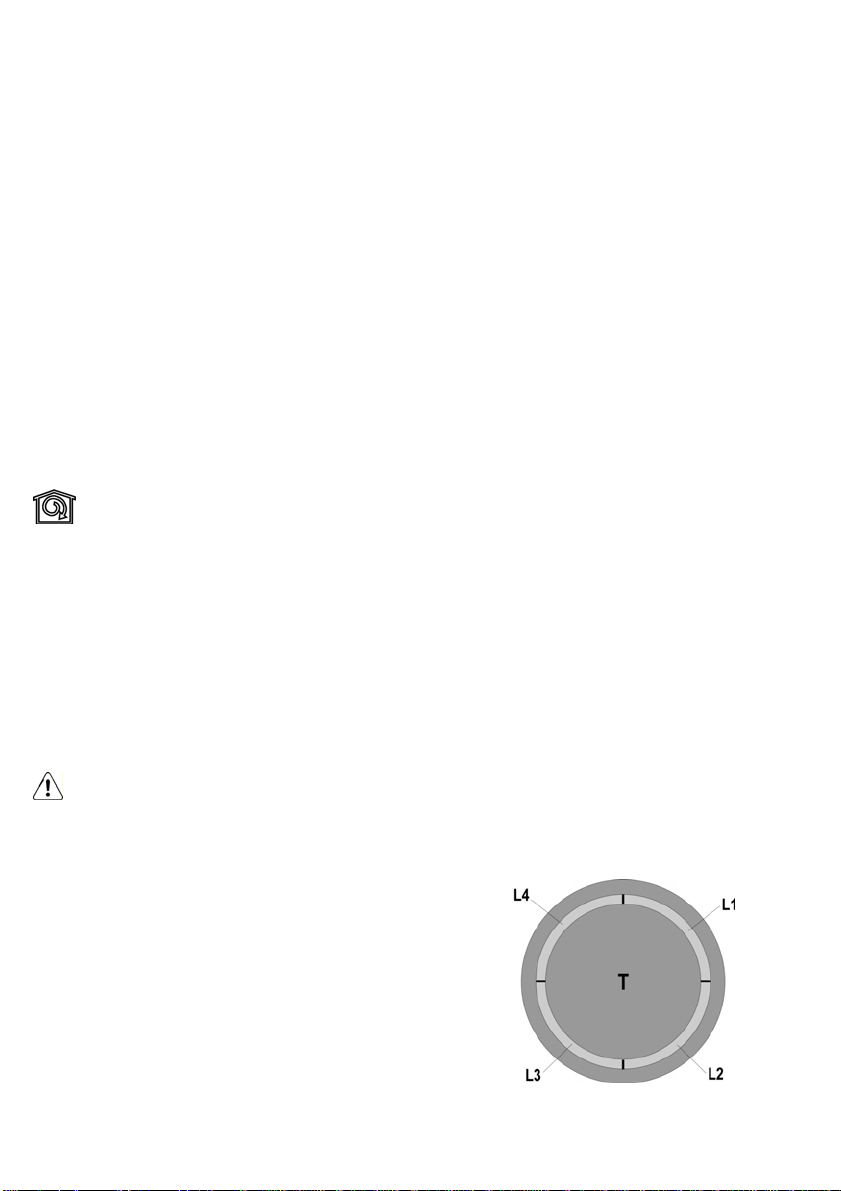

Il pannello di controllo è costituito da un dischetto rotativo
retoilluminato

•Per accendere e spegnere le luci:

Premere il dischetto (T) per accendere e spegnere le luci

•Per selezionare le velocità di aspirazione disponibili:

Girare il dischetto (T) in senso orario per accendere ed
aumentare la velocità di aspirazione e in senso antiorario per
diminuirla, e spegnere la cappa.
La corona (L) si illumina ad indicare la velocità di aspirazione
selezionata :

•L1 acceso

10

velocità 1 (minima).

•L1+L2 accesi

velocità 2 (media).

.•L1+L2+L3 accesi

velocità 3 (massima).

•L1+L2+L3+L4 accesi in modalità lampeggiante

velocità 4 (intensiva) :durata 5 minuti, dopodichè la cappa si
posiziona automaticamente alla velocità 2

•L spenta:

Motore di aspirazione spento

Dispositivo di controllo saturazione filtri

La cappa è fornita di un dispositivo che segnala quando si
deve eseguire la manutenzione dei filtri
Il dispositivo di controllo saturazione del filtro antigrasso è
sempre attivo
Il dispositivo di controllo del filtro ai carboni attivi è
solitamente disattivato
Per attivarlo procedere come segue:

- Spegnere la cappa.

- Premere il dischetto (T), per più di 5 secondi
La corna (L) si accende completamente, lampeggiando,viene
emesso un segnale acustico : il dispositivo di controllo del
filtro ai carboni è attivato.
NB = per disattivarlo, spegnere la cappa, premere il dischetto
(T), L1+L2 si retroilluminano, lampeggiano; attendere il
segnale acustico, a conferma dell’avvenuta disattivazione.

Segnalazione saturazione del filtro antigrasso

L1 + L2 lampeggiano quando si deve eseguire la
manutenzione del filtro antigrasso

Segnalazione saturazione del filtro ai carboni attivi

L3 + L4 lampeggiano quando si deve eseguire la
manutenzione del filtro ai carboni attivi

Reset della segnalazione di saturazione filtri

Dopo la manutenzione dei filtri accendere la cappa e premere
il dischetto (T) per più di 5 secondi : si udirà un segnale
acustico prolungato (beep) a conferma dell'avvenuto reset .
Nota : in caso di segnalazione contemporanea (saturazione
filtro antrigrassi e filtro ai carboni aittvi), è necessario ripetere
l’operazione di resete per due volte.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.

Pulizia

La cappa va frequentemente pulita (almeno con la stessa
frequenza con cui si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per la pulizia usare un
panno inumidito con detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE

ALCOOL!
Attenzione: L’inosservanza delle norme di pulizia

dell’apparecchio e della sostituzione dei filtri comporta rischi di
incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
Si declina ogni responsabilità per eventuali danni al motore,
incendi provocati da un’impropria manutenzione o
dall’inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 5-14
Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito almeno una volta al mese (o quando il
sistema di indicazione di saturazione dei filtri - se previsto sul
modello in possesso- indica questa necessità), con detergenti
non aggressivi, in lavastoviglie a basse temperature ed a ciclo
breve. (Tmax: 70°C)
Con il lavaggio in lavastoviglie le parti metalliche potrebbero
scolorirsi.
Il filtro deve essere asciugato in forno ad una temperatura di
max 100°C per un'ora; nel caso in cui il filtro risulti ancora
umido ripetere l'operazione.
Sostituire il filtro almeno ogni 2 anni.
Per smontare il filtro grassi tirare la maniglia di sgancio a
molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 13
Trattiene gli odori sgradevoli derivanti dalla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o
meno prolungato a seconda del tipo di cucina e della
regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro
mesi (o quando il sistema di indicazione di saturazione dei filtri

- se previsto sul modello in possesso- indica questa

necessità).
NON può essere lavato o rigenerato

Filtro al carbone circolare

Applicarne uno per lato a copertura di entrambe le griglie di
protezione della girante del motore, dopodiche girare in senso
orario.
Per lo smontaggio girare in senso antiorario.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla
tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino
a 10 volte maggiore delle lampade tradizionali e consentono
di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

11

EN - Instruction on mounting and use

Closely follow the instructions set out in this manual. All

responsibility, for any eventual inconveniences, damages or
fires caused by not complying with the instructions in this
manual, is declined. The hood is conceived for the suction of
cooking fumes and steam and is destined only for domestic
use.

The warranty will not be effective in the case of aesthetic
defects caused and/or resulting from improper and
inadequate installation of plasterboard to be used for
product finishing, as its application works is a task to be
performed by competent qualified personnel and under
the full responsibility of a third party other than the
Manufacturer.
! It is important to conserve this booklet for consultation at

any moment. In the case of sale, cession or move, make
sure it is together with the product.

! Read the instructions carefully: there is important

information about installation, use and safety.

! Do not carry out electrical or mechanical variations on the

product or on the discharge conduits.

! Before proceeding with the installation of the appliance

verify that there are no damaged all components.
Otherwise contact your dealer and do not proceed with
the installation.

Note: the elements marked with the symbol “(*)” are optional
accessories supplied only with some models or elements to
purchase, not supplied.

Caution

WARNING! Do not connect the appliance to the mains until

the installation is fully complete.
Before any cleaning or maintenance operation, disconnect
hood from the mains by removing the plug or disconnecting
the mains electrical supply.
Always wear work gloves for all installation and maintenance
operations.
The appliance is not intended for use by children or persons
with impaired physical, sensorial or mental faculties, or if
lacking in experience or knowledge, unless they are under
supervision or have been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated by adults, children
should be monitored to ensure that they do not play with the
appliance.
This appliance is designed to be operated by adults. Children
should not be allowed to tamper with the controls or play with
the appliance.
Never use the hood without effectively mounted grating!
The hood must NEVER be used as a support surface unless
specifically indicated.
The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used together
with other gas combustion devices or other fuels.
The ducting system for this appliance must not be connected
to any existing ventilation system which is being used for any

other purpose such as discharging exhaust fumes from
appliances burning gas or other fuels.
The flaming of foods beneath the hood itself is severely
prohibited.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure that
the oil does not overheat and ignite.
Accessible parts of the hood may became hot when used with
cooking appliance.
With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely follow
the regulations provided by the local authorities.
The hood must be regularly cleaned on both the inside and
outside (AT LEAST ONCE A MONTH).
This must be completed in accordance with the maintenance
instructions provided in this manual). Failure to follow the
instructions provided in this user guide regarding the cleaning
of the hood and filters will lead to the risk of fires.
Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
We will not accept any responsibility for any faults, damage or
fires caused to the appliance as a result of the non­observance of the instructions included in this manual.
This appliance is marked according to the European directive
2002/96/EC on Waste Electrical and Electronic Equipment
(WEEE). By ensuring this product is disposed of correctly, you
will help prevent potential negative consequences for the
environment and human health, which could otherwise be
caused by inappropriate waste handling of this product.

The symbol

on the product, or on the documents
accompanying the product, indicates that this appliance may
not be treated as household waste. Instead it should be taken
to the appropriate collection point for the recycling of electrical
and electronic equipment. Disposal must be carried out in
accordance with local environmental regulations for waste
disposal.
For further detailed information regarding the process,
collection and recycling of this product, please contact the
appropriate department of your local authorities or the local
department for household waste or the shop where you
purchased this product.

Additional Installation Specifications:

Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
Use the correct length for the screws which are identified in
the Installation Guide.
In case of doubt, consult an authorised service assistance
centre or similar qualified person.
WARNING! Failure to install the screws or fixing device in
accordance with these instructions may result in electrical
hazards.

12

Use

The hood is designed to be used either for exhausting or filter
version.

Ducting version

In this case the fumes are conveyed outside of the building by
means of a special pipe connected with the connection ring
located on top of the hood.
Attention! The exhausting pipe is not supplied and must be
purchased apart.
Diameter of the exhausting pipe must be equal to that of the
connection ring.
In the horizontal runs the exhausting pipe must be slightly
slanted (about 10°) and directed upwards to vent the air easily
from the room to the outside.
Attention! If the hood is supplied with active charcoal filter,
then it must be removed.

Connect the hood and discharge holes on the walls with a
diameter equivalent to the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller
dimensions will cause a diminution of the suction performance
and a drastic increase in noise.

Any responsibility in the matter is therefore declined.

! Use a duct of the minimum indispensible length.
! Use a duct with as few elbows as possible (maximum

elbow angle: 90°).

! Avoid drastic changes in the duct cross-section.
! Use a duct as smooth as possible inside.
! The duct must be made of certified material.

Filter version

One active charcoal filter is needed for this and can be
obtained from your usual retailer.
The filter removes the grease and smells from the extracted
air before sending it back into the room through the upper
outlet grid.

Installation

The minimum distance between the supporting surface for the
cooking equipment on the hob and the lowest part of the
range hood must be not less than 50cm from electric cookers
and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.

Electrical connection

The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided with
a plug connect the hood to a socket in compliance with current
regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection)
or if the plug is not located in an accessible area, after
installation, apply a double pole switch in accordance with
standards which assures the complete disconnection of the

mains under conditions relating to over-current category III, in
accordance with installation instructions.
Warning! Before re-connecting the hood circuit to the mains
supply and checking the efficient function, always check that
the mains cable is correctly assembled.

Mounting

Before beginning installation:

• Check that the product purchased is of a suitable size for

the chosen installation area.

• Remove the charcoal (*) filter/s if supplied (see also

relative paragraph). This/these is/are to be mounted only
if you want lo use the hood in the filtering version.

• Check (for transport reasons) that there is no other

supplied material inside the hood (e.g. packets with
screws (*), guarantees (*), etc.), eventually removing
them and keeping them.

• If possible, disconnect and move freestanding or slide-in

range from cabinet opening to provide easier access to
rear wall/ceiling. Otherwise put a thick, protective
covering over countertop, cooktop or range to protect
from damage and debris. Select a flat surface for
assembling the unit. Cover that surface with a protective
covering and place all canopy hood parts and hardware
in it.

• In addition check whether near the installation area of the

hood (in the area accessible also with the hood mounted)
an electric socket is available and it is possible to
connect a fumes discharge device to the outside (only
suction version).

• Carry out all the masonry work necessary (e.g.

installation of an electric socket and/or a hole for the
passage of the discharge tube).

Expansion wall plugs are provided to secure the hood to most
types of walls/ceilings. However, a qualified technician must
verify suitability of the materials in accordance with the type of
wall/ceiling. The wall/ceiling must be strong enough to take
the weight of the hood. Do not tile, grout or silicone this

appliance to the wall. Surface mounting only.

Operation

Use the high suction speed in cases of concentrated kitchen
vapours. It is recommended that the cooker hood suction is
switched on for 5 minutes prior to cooking and to leave in
operation during cooking and for another 15 minutes
approximately after terminating cooking.

The control panel consists of a backlit rotating disk.

13

•To put on and off the lights:

Press on the disk (T) to put on and off the lights

• To select the available suction speeds:
Turn the disk (T) clockwise to turn on and increase the suction
speed and counter-clockwise to decrease it, and to turn off the
hood.
The crown (L) lights to indicate the selected suction speed:

• L1 lit

speed 1 (minimum).

• L1 + L2 lit

speed 2 (medium).

• L1 + L2 + L3 lit

Speed 3 (maximum).

• L1 + L2 + L3 + L4 lit in flashing mode

Speed 4 (intensive), lasting for 5 minutes, then the hood is
placed automatically at speed 2

• L off:

Suction motor off

Filters’ Saturation Control

The hood is equipped with a device that indicates when it is
required to perform the filter maintenance
The saturation control device of the grease filter is always
active
The control device of the activated carbon filter is usually
turned off
To activate it, proceed as follows:

- Turn off the hood.

- Press the disk (T) for more than 5 seconds
The crown (L) lights completely, flashing, and a beep will be
heard: the control device of the charcoal filter is activated.
NB = to turn it off, turn off the hood, press the disk (T), L1 + L2
will be backlit, flashing; wait for the beep to confirm the
deactivation.

Grease filter saturation indicator

L1 + L2 flash when you have to perform maintenance of the
grease filter

Activated charcoal filter saturation indicator

L3 + L4 flash when you have to perform maintenance of the
activated charcoal filter

Reset of filter saturation signal

After filter maintenance, turn on the hood and press the disk
(T) for more than 5 seconds: you will hear a long tone (beep)
confirming the reset.
Note: In case of simultaneous signaling (grease filter and
activated charcoal filter saturation), you must repeat the reset
twice.

Maintenance

ATTENTION! Before performing any maintenance operation,

isolate the hood from the electrical supply by switching off at
the connector and removing the connector fuse.
Or if the appliance has been connected through a plug and
socket, then the plug must be removed from the socket.

Cleaning

The cooker hood should be cleaned regularly (at least with the
same frequency with which you carry out maintenance of the
fat filters) internally and externally. Clean using the cloth
dampened with neutral liquid detergent. Do not use abrasive
products. DO NOT USE ALCOHOL!
WARNING: Failure to carry out the basic cleaning
recommendations of the cooker hood and replacement of the
filters may cause fire risks.
Therefore, we recommend observing these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate
maintenance or failure to observe the above safety
recommendations.

Grease filter

Fig. 5-14
Traps cooking grease particles.

This must be cleaned at least once a month (or when the filter
saturation indication system - envisaged on the model in
possession - indicates this necessity), using non-aggressive
detergents, in a dishwasher, which must be set to a low
temperature and a short cycle (Tmax: 70°C).
When washed in a dishwasher, metal parts may discolour
slightly.
The filter must be dried in an oven for one hour at a max
temperature of 100°C; if the filter is still moist, repeat the
operation.
Replace the filter at least every 2 years.
To remove the grease filter, pull the spring release handle.

Charcoal filter (filter version only)

Fig. 13
It absorbs unpleasant odours caused by cooking.

The saturation of the charcoal filter occurs after more or less
prolonged use, depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least
every four mounths (or when the filter saturation indication
system – if envisaged on the model in possession – indicates
this necessity).The charcoal filter may NOT be washed or
regenerated.

Circular carbon filter

Apply one on each side as cover to both the shield grids of the
motor impeller, then turn clockwise.

14

For the disassembly, turn counter-clockwise.

Replacing lamps

The hood is equipped with a lighting system based on LED
technology.
The LEDs guarantee an optimum lighting, a duration up to 10
times as long as the traditional lamps and allow to save 90%
electrical energy.

For replacement, contact the technical service.

15

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben
werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden
oder Brände der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem Handbuch
zurückzuführen sind. Die Dunstabzugshaube ist fuer die
Absaugung der Kochduenste und Verbrennungsgase, die
waehrend des Kochvorgangs entstehen , entwickelt. Sie ist
nur zum Hausgebrauch geeignet.

La garanzia sul prodotto non sarà efficace in caso di
difetti estetici imputabili e/o derivanti da una non corretta
e inadeguata installazione del cartongesso da porre a
completamento del prodotto, essendo l'applicazione del
cartongesso un'attività di competenza e sotto la piena
responsabilità di soggetto terzo diverso dal Produttore.

! Es ist wichtig diese Bedienungsanleitung zu behalten um

sie in jedem Moment nachzuschlagen. Im Fall von
Verkaufen, Abtretung oder Umziehen, versichern Sie sich
bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt

wichtige Informationen ueber die Installation, Benutzen
und Sicherheit.

! Führen Sie keine elektrische oder mechanische

Aenderungen am Produkt oder an den Abgasrohren vor.

! Vor der Installation vergewissern Sie sich, dass das

Gerät keine Transportschäden aufweist. Bei auftretenden
Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind
Zubehörteile, die nur bei einigen Modellen im Lieferumfang
enthalten sind oder Teile, die nicht im Lieferumfang enthalten
sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten
muss das Gerät durch Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom Stromnetz getrennt
werden.
Bei allen Installations- und Instandhaltungsarbeiten immer
Schutzhandschuhe tragen.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät
betreiben,
– wenn sie körperlich oder geistig dazu nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät
richtig und sicher zu bedienen.
Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter
in Betrieb setzen!
Die Dunstabzugshaube darf NIEMALS als Abstellfläche
verwendet werden, sofern dies nicht ausdrücklich angegeben
wird.
Der Raum muss über eine hinreichende Belüftung verfügen,
wenn die Dunstabzugshaube mit anderen gas- oder
brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

-5

bar) sein.
Die angesaugte Luft darf nicht in Rohre geleitet werden, die
für die Ableitung der Abgase von gas- oder
brennstoffbetriebenen Geräten genutzt werden.
Es ist strengstens verboten, unter der Haube mit offener
Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände
verursachen, daher ist dies in jedem Fall zu vermeiden.
Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,
dass das überhitzte Öl Feuer fängt.
Zugängliche Teile können beim Gebrauch mit Kochgeräten
heiss werden.
In Bezug auf technische und Sicherheitsmaßnahmen für die
Ableitung der Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und außen gereinigt
werden (MINDESTENS EINMAL IM MONAT, diesbezüglich
sind in jedem Fall die ausdrücklichen Angaben in der
Wartungsanleitung dieses Handbuchs zu beachten).
Eine Nichtbeachtung der Vorschriften zur Reinigung der
Haube sowie zur Auswechselung und Reinigung der Filter
führt zu Brandgefahr.
Um das Risiko eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte Lampen nicht
betrieben werden.
Es wird keinerlei Haftung übernommen für Fehler, Schäden
oder Brände des Gerätes, die durch Nichteinhaltung der in
diesem Handbuch aufgeführten Anweisungen verschuldet
wurden.
In Übereinstimmung mit den Anforderungen der Europäischen
Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung
versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt
und die Gesundheit des Menschen, wenn Sie dieses Gerät
einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße
Entsorgung negative Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer
durchgestrichenen Abfalltonne abgebildet. Es weist darauf
hin, dass eine Entsorgung im normalen Haushaltsabfall nicht
zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit
einer getrennten Sammlung für Elektro- und Elektronikgeräte.
Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
Bitte wenden Sie sich an die zuständigen Behörden Ihrer
Gemeindeverwaltung, an den lokalen Recyclinghof für
Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung,

16

Verwertung und Wiederverwendung dieses Produkts zu
erhalten.
WARNUNG! Erfolgt die Installation der Schrauben oder
Befestigungsvorrichtungen nicht entsprechend den
vorliegenden Anweisungen, führt dies zu Gefahr durch
Stromschlag.

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als
Umluftgërat eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen
anzubringenden Rohres ins Freie geleitet.
Das Abluftrohr wird hierbei nicht geliefert und soll separat
angekauft werden.
Das Abluftrohr muß denselben Durchmesser wie der
Abluftstutzen aufweisen.
Das Abluftrohr muß muß in waagrechter Lage leicht nach
oben geneigt sein (ca. 10%), damit die Luft ungehindert ins
Freie abgeleitet werden kann.
Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter
versehen sein, so muß dieser entfernt werden.
Die Dunstabzugshaube an Abluftrohre und
Wandabluftauslass mit dem selben Durchmesser wie der
Luftausgang verbinden (Anschlussflansch).
Die Benutzung von Rohren und Wandabluftauslass mit
geringerem Durchmesser, verursacht eine Verringerung der
Abluftleistung und eine drastische Zunahme der
Geraeuschentwicklung.
Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von

Krümmungen verwenden (max. Winkel der Krümmung:
90°).

! Starke Änderungen des Rohrdurchmessers sind zu

vermeiden .

! Die Innenfläche der Rohrs muss so glatt wie möglich sein

.

! Verwenden Sie ausschließlich Rohre aus zugelassenen

Material.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem
Fachhändler erhältlich ist.
Der Aktiv-Kohlefilter reinigt die angesaugte Luft von
Fettpartikeln und Kochdünsten bevor diese durch das obere
Gitter in die Küche zurückströmt.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und
der Unterseite der Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall von Gas- oder
kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf
dem Betriebsdatenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose auch nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
Hinweis! Vor der Inbetriebnahme muss sichergestellt sein ,
dass die Netzversorgungleitung (Steckdose) ordnungsgemäß
montiert wurde.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der

Größe her dem Bereich entspricht, in dem es angebracht
werden soll.

• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden

(siehe hierzu auch den entsprechenden Absatz
"Wartung"). Der/die Aktivkohlefilter wird/werden nur
wieder in die Dunstabzugshaube eingesetzt, wenn diese
im Umluftbetrieb verwendet werden soll.

• Vergewissern Sie sich, dass sich im Inneren der

Dunstabzugshaube (aus Transportgründen) kein im
Lieferumfang enthaltenes Material (zum Beispiel Tütchen
mit Schrauben (*), die Garantie (*), usw.) befindet; falls
vorhanden, entfernen Sie dieses und heben Sie sie auf.

• Falls möglich, entfernen Sie die Möbel unter und um die

Dunstabzugshaube herum, um besseren Zugriff auf die
hintere Wand/Decke zu haben, wo die Haube angebracht
wird. Sonst legen Sie bitte eine Schutzabdeckung auf die
Kochplatte, Arbeitsfläche, sowie die Möbel und Wände,
um sie vor Schäden oder Schmutz zu schützen. Wählen
Sie eine ebene Oberfläche, um die Einheit
zusammenzubauen. Decken Sie diese Oberfläche mit
einer Schutzfolie ab und legen Sie die
Dunstabzugshaube sowie alle im Lieferumfang
enthaltenen Teile darauf.

• Vergewissern Sie sich zudem, dass in der Nähe der

Fläche, an der die Dunstabzugshaube angebracht
werden soll (eine Fläche, die auch nach der Montage der
Dunstabzugshaube weiter zugänglich sein muss), eine
Steckdose vorhanden ist und es möglich ist, die
Dunstabzugshaube an eine Vorrichtung zum Ableiten der
Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).

• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau

einer Steckdose und/oder Anbringen eines Loches für
den Durchgang des Abluftrohres).

17

Die Abzugshaube ist mit Dübeln ausgestattet, die für die
meisten Wände/Decken geeignet sind. Trotzdem sollte ein
qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke
geeignet sind. Außerdem muß die Wand/Decke das Gewicht
der Abzugshaube tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe
einschalten. Es wird empfohlen, die Dunstabzugshaube schon
fünf Minuten vor Beginn des Kochvorganges einzuschalten
und sie nach dessen Beendigung noch ungefähr 15 Minuten
weiterlaufen zu lassen.

Das Bedienfeld besteht aus einem runden Drehschalter mit
Hintergrundbeleuchtung.

•Ein- und Ausschalten der Beleuchtung:

Den Drehschalter (T) drücken, um die Beleuchtung der Haube
ein- oder auszuschalten

•Auswählen der Saugstärke:

Um die Saugstärke zu erhöhen, den Drehschalter (T) im
Uhrzeigersinn drehen. Der Drehschalter (T) soll gegen den
Uhrzeigersinn gedreht werden, um die Saugstärke zu
verringern und auf Null zu setzen.
Der Schalterrand (L) leuchtet sich auf, wenn Eine Saugstärke
ausgewählt wird:

•L1 eingeschaltet

(geringste) Saugstärke 1

•L1+L2 eingeschaltet

Saugstärke 2 (mittlere).

.•L1+L2+L3 eingeschaltet

Saugstärke 3 (höchste).

•L1+L2+L3+L4 blinkend

(intensive) Saugstärke 4 : dauert 5 Minuten. Danach schaltet
sich die Haube automatisch auf Saugstärke 2 zurück.

•L ausgeschaltet:

Absaugmotor aus

Filtersättigungsanzeige

Die Abzugshaube ist mit iner Filtersättigungsanzeige

ausgestattet. Die Filtersättigungsanzeige zeigt Ihnen an, wann
Sie die Filter wechseln bzw. reinigen sollten.
Die Sättigungsanzeige des Fettfilters ist immer aktiv.
Die Sättigungsanzeige des Aktivkohlefilters ist normalerweise
nicht aktiv.
Um die Sättigungsanzeige des Aktivkohlefilters zu aktivieren,
gehen Sie wie folgt vor:

- Haube ausschalten.

- Drehschalter (T) für mindestens 5 Sekunden drücken
Der Schalterrand (L) fängt an, zu blinken. Die
Filtersättigungsanzeige des Aktivkohlefilters ist aktiv.
Wichtig = um die Filtersättigungsanzeige des Aktivkohlefilters
zu deaktivieren, die Abzugshaube ausschalten, den
Drehschalter (T) drücken, L1+L2 leuchten sich auf und fangen
an, zu blinken. Auf den Signalton am Ende des
Deaktivierungsvorganges warten.

Sättigungsanzeige des Fettfilters

L1 + L2 fangen an, zu blinken, wenn der Fettfilter gereinigt
werden muss.

Sättigungsanzeige des Aktivkohlefilters

L3 + L4 fangen an, zu blinken, wenn der Aktivkohlefilter
gewechselt werden muss.

Filtersättigungsanzeige rücksetzen

Nachdem der Filter gereinigt bzw. gewechselt worden ist, die
Haube einschalten und den Drehschalter (T) für mindestens 5
Sekunden gedrückt halten: am Ende des
Rücksetzungsvorgangs wird ein Signalton (Beep)
ausgegeben.
Wichtig : wenn der Drehschalter gleichzeitig anzeigt, dass
sowohl der Fettfilter als auch der Aktivkohlefilter gereinigt bzw.
gewechselt werden muss, muss der Rücksetzungsvorgang
zweimal durchgeführt werden.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die
Dunstabzugshaube durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen
häufig gereinigt werden (etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein mit flüssigem
Neutralreiniger getränktes Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!
Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter
kann zum Brand führen. Diese Anweisungen sind unbedingt
zu beachten!
Der Hersteller übernimmt keine Haftung für irgendwelche
Schäden am Motor oder Brandschäden, die auf eine
unsachgemäße Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Bild 5-14

18

Diese dienen dazu, die Fettpartikel, die beim Kochen frei
werden, zu binden.

Muss mindestens einmal monatlich gereinigt werden (bzw.
wenn das System zur Anzeige der Filtersättigung, falls beim
jeweiligen Modell vorhanden, diese Notwendigkeit anzeigt).
Dafür ohne aggressive Reinigungsmittel bei niedrigen
Temperaturen (max. 70°C) mit dem Kurzprogramm in der
Spülmaschine spülen.
Bei der Reinigung in der Spülmaschine können sich die
Metallteile verfärben.
Der Filter muss im Backofen eine Stunde lang bei einer
Temperatur von max. 100°C getrocknet werden. Falls der
Filter dann noch feucht ist, den Vorgang wiederholen.
Den Filter nach spätestens zwei Jahren austauschen.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 13
Dieser Filter bindet die unangenehmen Gerüche, die beim
Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häfigkeit
der Reinigung des Fettfilters tritt nach einer mehr oder
weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz
mindestens alle 4 Monate (oder wenn das
Sättigungsanzeigesystem der Filter – sofern bei dem
jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das
Schutzgitter auflegen und zum Befestigen den Zentralgriff P
im Uhrzeigersinn drehen.
Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn
drehen.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie
basierten Beleuchtungssystem ausgestattet.
Die LEDs ermöglichen eine optimale Beleuchtung der
Kochfläche. Sie haben eine Leistungsdauer, die das
Zehnfache deren der traditionellen Lichter ist und bieten eine
Energieersparnis bis zu 90%.

Um die Leds mit neuen zu ersetzen, setzen Sie sich bitte mit
dem Kundendienst in Verbindung.

19

FR - Prescriptions de montage et mode d’emploi

Suivre impérativement les instructions de cette notice. Le

constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice. Cette hotte prévue pour l’aspiration des fumées et
vapeurs de cuisson est destinée à un usage domestique
exclusivement.

La garantie ne sera pas valable dans le cas de défauts
esthétiques causés et/ou résultant d'une mauvaise
installation du placoplâtre à être utilisé pour la réalisation
de la finition des produits, car sa mise en œuvre est une
tâche qui doit être effectuée par un personnel compétent
et qualifié et sous la responsabilité intégrale d'un tiers
autre que le fabricant.
! Il est important de conserver ce livret pour pouvoir le

consulter à tout moment. En cas de vente, de cession ou
de déménagement, s’assurer qu’il reste avec le produit.

! Lire attentivement les instructions: il y a d’importantes

informations sur l’installation, sur l’emploi et sur la
sécurité.

! Ne pas effectuer des modifications électriques ou

mécaniques sur le produit ou sur les conduit
d’évacuation.

! Avant d'installer l'appareil, vérifiez qu’il n’y a aucun

composant endommagé. Sinon, contactez votre
revendeur et ne pas continuer l'installation.

Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.

Attention

Attention! Ne pas raccorder l’appareil au circuit électrique

avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant la prise ou en coupant
l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute
opération d’installation et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants
ou des personnes à capacités physiques, sensorielles ou
mentales réduites et sans expérience et connaissance à
moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur
sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas
avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée
correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour
déposer quelque chose sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres
appareils à combustion de gaz ou d’autres combustibles, le
local doit disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé

pour l’évacuation des fumées produites par des appareils à
combustion de gaz ou d’autres combustibles.
Il est formellement interdit de faire flamber les aliments sous
la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux
filtres et peut donner lieu à des incendies, il faut donc les
éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter
que l’huile surchauffée ne prenne feu.
Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils pour
la cuisson.
En ce qui concerne les mesures techniques et de sécurité à
adopter pour l’évacuation des fumées, s’en tenir strictement à
ce qui est prévu dans les règlements des autorités locales
compétentes. La hotte doit être régulièrement nettoyée,
aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS
PAR MOIS, respecter néanmoins les instructions relatives à
l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres comporte des risques
d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules
soient correctement placées pour éviter tout risque de choc
électrique.
La société décline toute responsabilité pour d’éventuels
inconvénients, dégâts ou incendies provoqués par l’appareil et
dérivés de la non observation des instructions reprises dans
ce manuel.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.

Le symbole

présent sur l’appareil ou sur la
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
ATTENTION! Ne pas installer les vis et les éléments de
fixation conformément à ces instructions peut entraîner des
risques électriques.

20

Utilisation

La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.

Version évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un
conduit d'évacuation fixé à la bride de raccord qui se trouve
au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à
part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la
bride de raccord.
Sur la partie horizontale, le tuyau doit avoir une légère
inclinaison vers le haut (10° env.) de façon à convoyer plus
facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit
être enlevé.
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un
diamètre équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un
diamètre inférieur entraînera une diminution des
performances d’aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.

! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime

(angle maxi du coude: 90°).

! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie

interne.

! Le matériau du tuyau doit être aux normes.

Version recyclage

Il convient d’utiliser un filtre à charbon actif, disponible auprès
de vôtre revendeur habituel.
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé
dans la pièce à travers la grille supérieure.

Installation

La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 50cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit

électrique), ou si la prise ne se trouve pas dans une zone
accessible également après l’installation, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.

Montage

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions

adéquates pour la zone d’installation choisie.

• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont

fournis (voir également le paragraphe concerné). Celui­ci(ceux-ci) est(sont) remonté(s) uniquement si l’on veut
utiliser la hotte en version recyclage.

• Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des

raisons de transport) d’autre matériel fourni avec
l’équipement (par exemple: vis (*), garanties (*) etc.,
dans ce cas, enlevez-les et conservez-les.

• Protéger la cuisinière et la hotte contre d’éventuels débris

et dégâts en utilisant une toile de protection. Préférer une
surface plane pour l’assemblage. Couvrir cette surface
d’une protection et placer tous les éléments de la hotte et
de la cheminée dessus.

• Préparez le branchement électrique et veillez qu’à

proximité de la zone d’installation de la hotte (dans une
zone également accessible avec la hotte déjà montée), il
y ait une prise électrique et qu’il soit possible de se
raccorder à un dispositif d’évacuation de fumées vers
l’extérieur (uniquement Version Evacuation).

• Effectuer tous les travaux de maçonnerie nécessaires

(par exemple: installation d’une prise électrique et/ou trou
pour le passage des tubes d’évacuation).

La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.

Fonctionnement

Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

Le panneau de contrôle est constitué par un disque rotatif
rétro-éclairé.

21

•Pour allumer et éteindre les lumières:

Pressez le disque (T) pour allumer et éteindre les lumières

•Pour sélectionner les vitesses d'aspiration disponibles:
Tourner le disque (T) dans le sens horaire pour activer et
augmenter la vitesse d'aspiration et de sens antihoraire pour
la diminuer, et éteindre la hotte.
La couronne (L) s'allume pour indiquer la vitesse d'aspiration
choisie:

• L1 allumé

vitesse 1 (minimum).

• L1 + L2 allumés

vitesse 2 (medium).

• L1 + L2 + L3 allumés

Vitesse 3 (maximum).

• L1 + L2 + L3 + L4: allumés en mode clignotant

Vitesse 4 (intensive) : duré 5 minutes, après la hotte est placé
automatiquement à la vitesse 2

• L éteint:

Moteur d'aspiration arrêté

Contrôle de la saturation des filtres

La hotte est équipée d'un dispositif indiquant lorsqu'on doit
exécuter l'entretien des filtres
Le dispositif de contrôle de la saturation du filtre à graisse est
toujours actif
Le dispositif de contrôle du filtre à charbon actif est
généralement désactivé
Pour l'activer, procédez comme suit:

- Éteignez la hotte.

- Pressez le disque (T) pour plus de 5 secondes
La couronne (L) s'allume complètement, clignotant, on
entende un bip: le dispositif de contrôle du filtre à charbon est
activé.
NB = pour l'éteindre, éteignez la hotte, pressez le disque (T),
L1 + L2 sont rétro-éclairées, clignotant, attendez le bip pour
confirmer la désactivation.

Signal de saturation du filtre à graisse

L1 + L2 clignotent lorsque vous devez effectuer la
maintenance du filtre à graisse

Signal de saturation du filtre à charbon actif

L3 + L4 clignotent lorsque vous devez effectuer la

maintenance du filtre à charbon actif

Réinitialisation du signal de saturation des filtres

Après l'entretien des filtres, activer la hotte et appuyez sur le
disque (T) pendant plus de 5 secondes ; vous allez entendre
un long signal sonore (bip) confirmant la réinitialisation.
Remarque: En cas de signalisation simultanée (saturation du
filtre à graisse et du filtre à charbon actif), vous devez répéter
la réinitialisation (deux fois).

Entretien

Attention! Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte du circuit électrique en
enlevant la prise ou en coupant l’interrupteur général de
l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas

les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.

Filtre anti-gras

Fig. 5-14
Il retient les particules de graisse issues de la cuisson.

Il doit être nettoyé au moins une fois par mois (ou lorsque le
système d'indication de saturation des filtres -si prévu sur le
modèle acheté- signale cette nécessité), avec des détergents
non agressifs, dans un lave-vaisselle à basse température et
en cycle court (Tmax : 70 ° C)
Avec le lavage dans un lave-vaisselle les éléments
métalliques peuvent se décolorer.
Le filtre doit être séché au four à une température de
maximum 100 ° C pendant une heure. Si le filtre est encore
humide, il faut recommencer l'opération.
Remplacer le filtre au moins tous les 2 ans. Pour démonter le
filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version
recyclage)

Fig. 13
Retient les odeurs désagréables de cuisson.

La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon le type de cuisiniére et de régularité
du nettoyage du filtre à graisses. En tout cas, il est nécessaire
de changer le filtre aprés, au maximum, quatre mois (ou
lorsque le système d’indication de saturation des filtres – si
prévu sur le modèle possédé – indique cette nécessité).
IL NE PEUT PAS être nettoyé ou régénéré.

22

Filtre au charbon circulaire

En appliquer un par côté en couverture des deux grilles de
protection des bras du moteur, ensuite tourner dans le sens
des aiguilles d’une montre.
Pour le démontage tourner dans le sens inverse des aiguilles
d’une montre.

Remplacement des lampes

La hotte est dotée d’un système d’éclairage basé sur la
technologie LED.
Les LEDS garantissent un éclairage optimal, une durée
jusqu’à 10 fois supérieures aux ampoules traditionnelles et
permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s’adresser au service d’assistance
technique.

23

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden.

Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen. De wasemkap is ontworpen voor het afzuigen van
rook- en kookdampen en is uitsluitend bestemd voor
huishoudelijk gebruik.

La garanzia sul prodotto non sarà efficace in caso di
difetti estetici imputabili e/o derivanti da una non corretta
e inadeguata installazione del cartongesso da porre a
completamento del prodotto, essendo l'applicazione del
cartongesso un'attività di competenza e sotto la piena
responsabilità di soggetto terzo diverso dal Produttore.

! Dit boekje moet voor latere raadpleging bewaard worden.

In geval van verkoop, overdracht of verplaatsing het
boekje altijd bij het toestel bewaren.

! Lees de werkingsinstructies aandachtig door: er worden

belangrijke aanwijzingen over de installatie, het gebruik
en de veiligheid verstrekt.

! Geen elektrische of mechanische aanpassingen op het

toestel of op de afvoerleidingen uitvoeren.

! Alvorens met de installatie van het apparaat te beginnen

controleer of de onderdelen niet beschadigd zijn. Als dat
wel het geval is neem contact op met de verkoper en ga
niet verder met de installatiehandelingen.

Opmerking: De details aangegeven met het teken “(*)” zijn
optionele toebehoren die alleen bij enkele modellen worden
geleverd of die niet meegeleverd worden en dus aangeschaft
moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten

voordat de installatie voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen.
Draag bij alle installatie- en onderhoudswerkzaamheden
werkhandschoenen.
Dit apparaat mag niet worden gebruikt door kinderen of door
personen met beperkte sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende kennis, tenzij dit niet
geschiedt onder het toezicht of volgens de
gebruiksaanwijzingen van een persoon die verantwoordelijk is
voor hun veiligheid.
De kinderen moeten altijd gecontroleerd worden zodat zij niet
met het apparaat spelen.
De wasemkap nooit gebruiken als het rooster niet goed
gemonteerd is!
De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven.
Altijd voor een goede ventilatie van de ruimte zorgen als de
wasemkap tegelijkertijd wordt gebruikt met andere apparaten
die gas en andere brandstoffen toepassen.
De gezogen lucht mag niet afgevoerd worden in een leiding
die gebruikt wordt voor de afvoer van rook van apparaten die
gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de
wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het absoluut vermeden
worden.
Het frituren moet geschieden onder voortdurend toezicht om
te voorkomen dat verhit vet in brand raakt.
De bereikbare onderdelen kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten gebruikt worden.
Wat betreft technische- en veiligheidsmaatregelen voor de
rookafvoer zich strikt houden aan de regelingen voorzien door
de plaatselijke bevoegde autoriteiten.
De wasemkap moet regelmatig schoongemaakt worden,
zowel binnen als buiten (MINSTENS EENMAAL PER
MAAND, neem in ieder geval hetgeen in deze handleiding is
aangegeven in acht).
Het niet in acht nemen van de reinigingsnormen van de
wasemkap en van de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap aanwezig en goed
gemonteerd zijn om het gevaar voor elektrische schokken te
voorkomen.
Iedere aansprakelijkheid voor eventuele schade aan het
apparaat of brand veroorzaakt door het niet in acht nemen
van de aanwijzingen uit deze handleiding wordt afgewezen.
Dit apparaat is voorzien van het merkteken volgens de
Europese richtlijn 2002/96/EG inzake Afgedankte elektrische
en elektronische apparaten (AEEA).
Door ervoor te zorgen dat dit product op de juiste manier als
afval wordt verwerkt, helpt u mogelijk negatieve
consequenties voor het milieu en de menselijke gezondheid te
voorkomen die anders zouden kunnen worden veroorzaakt
door onjuiste verwerking van dit product als afval.

Het symbool

op het product of op de bijbehorende
documentatie geeft aan dat dit product niet als huishoudelijk
afval mag worden behandeld. In plaats daarvan moet het
worden afgegeven bij een verzamelpunt voor recycling van
elektrische en elektronische apparaten. Afdanking moet
worden uitgevoerd in overeenstemming met de plaatselijke
milieuvoorschriften voor afvalverwerking. Voor nadere
informatie over de behandeling, terugwinning en recycling van
dit product wordt u verzocht contact op te nemen met het
stadskantoor in uw woonplaats, uw afvalophaaldienst of de
winkel waar u het product heeft aangeschaft.
OPGELET! Indien de schroeven en bevestigingssystemen
niet in overeenstemming met deze instructies gemonteerd zijn
kan dit leiden tot elektrische gevaren.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met
afvoer naar buiten, of de filtrerende versie, met luchtcirculatie.

24

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via
een afvoerpijp die is aangesloten op de verbindingsring aan
de bovenkant van de wasemkap.
Attentie: De afvoerpijp wordt hierbij niet geleverd en moet
apart aangekocht worden.
De middellijn van de afvoerpijp moet even groot zijn als die
van de verbindingsring.
De horizontale stukken van de buis moeten enigszins omhoog
hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te
voeren.
Note. Als de wasemkap reeds is voorzien van koolstoffilter
dan moet u dit verwijderen.
Verbind de wasemkap aan wandafvoerpijpen en
afvoeropeningen met dezelfde diameter als de luchtuitgang
(verbindingsflens).Het gebruik van wandafvoerpijpen of
afvoeropeningen met een kleinere diameter zal leiden tot een
vermogensverlies en een sterke toename van het
bedrijfsgeluid.
Iedere aansprakelijkheid hiervoor wordt afgewezen.
! De lengte van het afvoerkanaal moet zo kort mogelijk

zijn.

! Gebruik zo min mogelijk bochten (maximaal toegestane

hoek: 90°).

! Vermijd grote verschillen in doorsnede.
! Gebruik een buis met een zo glad mogelijke binnenkant.
! Het gebruikte materiaal moet volgens norm zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare,
koolstoffilter te gebruiken.
De afgezogen lucht wordt ontvet en gefilterd voordat zij weer
teruggeblazen wordt in het vertrek via het bovenste rooster

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en
het laagste deel van de afzuigkap mag niet onder de 50cm
liggen, in geval van een elektrisch fornuis en 65cm, in geval
van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van het gaskooktoestel een
grotere afstand wordt aangegeven moet hiermee rekening
worden gehouden.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die
vermeld wordt op het etiket met eigenschappen, aan de
binnenkant van de wasemkap. Als de wasemkap een stekker
heeft, moet deze in een stopcontact worden gestoken dat
voldoet aan de geldende voorschriften op een, ook na de
installatie, goed bereikbare plaats. Heeft de kap geen stekker
(rechtstreekse verbinding met het net) of is deze, ook na de
installatie, niet goed te bereiken, dan moet er een tweepolige
schakelaar worden geplaatst die de volledige ontkoppeling
van het net garandeert in het geval van een overspanning van

klasse III, in overeenstemming met de installatie normen.
Attentie! Alvorens de wasemkap weer aan het voedingsnet
aan te sluiten controleer of deze goed functioneert, controleer
altijd of de voedingskabel goed gemonteerd is.

Montage

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen,

geschikt is voor de gekozen installatie plaats.

• Verwijder het/de koolstoffilter/s (*) indien meegeleverd

(zie ook het betreffende hoofdstuk). Dit/deze moet/en
alleen gemonteerd worden als de afzuigkap als filterend
apparaat gebruikt wordt.

• Controleer of er, voor het vervoer, in de afzuigkap

voorwerpen zijn geplaatst (bijvoorbeeld zakjes met
schroeven (*), garantiebewijs (*) enz.), indien deze
voorwerpen aanwezig zijn haal ze eruit en bewaar ze
goed.

• Indien mogelijk, ontkoppel en verwijder de meubelen

onder en rond de installatie ruimte om de achterwand /
het plafond gemakkelijker te bereiken. Indien niet
mogelijk alle betreffende onderdelen afdekken om deze
te beschermen. Kies een vlak oppervlak plaats een
afscherming en zet hierop de wasemkap en de
meegeleverde onderdelen.

• Controleer tevens of er in de buurt van de installatie

ruimte (op een, ook met gemonteerde kap, goed
bereikbare plaats) een stopcontact aanwezig is en of er
de mogelijkheid bestaat voor de verbinding aan een
rookafvoer naar buiten (alleen voor het afzuigende
apparaat).

• Voer alle nodige werkzaamheden op de muur uit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening
voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die
geschikt zijn voor de meeste muurs/plafonds. Er moet echter
contact opgenomen worden met een gekwalificeerd technicus
om u ervan te vergewissen dat de materialen geschikt zijn
voor het type muur/plafond. Het muur/plafond moet stevig
genoeg zijn om het gewicht van de kap te houden.

Werking

In geval van een sterkere dampconcentratie een hogere
zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te
koken aan te doen en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.

De bediening bestaat uit een aanraakgevoelige verlichte
draaischijf

25

•Om de lichten aan en uit te zetten:

Druk op het schijfje (T) om de lichten aan en uit te zetten

•Om de beschikbare zuigsnelheden te selecteren

Draai het schijfje (T) met de klok mee om de zuigsnelheid
aan te zetten en te verhogen en tegen de klok in om de
snelheid te verminderen of om de kap uit te zetten.
De rand (L) gaat aan om de geselecteerde zuigsnelheid aan
te geven:

•L1 aan

snelheid 1 (minimum).

•L1+L2 aan

snelheid 2 (medium).

•L1+L2+L3 aan

snelheid 3 (maximum).

•L1+L2+L3+L4 knipperend aan

snelheid 4 (intensieve zuigkracht) :tijdsduur 5 minuten, na
afloop schakelt de kap automatisch over op snelheid 2

•L uit:

Zuigmotor uit

Filter verzadiging indicatiesysteem

De kap is uitgerust met een signaleringssysteem voor het
onderhoud van de filters
Het vetfilter verzadiging indicatiesysteem is altijd actief
Het koolstoffilter verzadiging indicatiesysteem is gewoonlijk
uitgeschakeld
Om het aan te schakelen op de volgende wijze handelen:

- De kap uitzetten.

- Het draaischijfje (T) langer dan 5 seconden indrukken
De rand (L) gaat helemaal aan en knipperend luidt een
geluidssignaal : Het koolstoffilter verzadiging indicatiesysteem

is thans ingeschakeld.
NB = om het uit te schakelen op het schijfje (T) drukken,

L1+L2 gaan knipperen; het geluidssignaal geeft de
uitschakeling aan.

Vetfilter verzadiging indicatie

L1 + L2 gaan knipperen indien het onderhoud van het vetfilter
moet worden uitgevoerd.

Koolstoffilter verzadiging indicatie

L3 + L4 gaan knipperen indien het onderhoud van het
koolstoffilter moet worden uitgevoerd

Reset filter verzadiging indicatie

Na het onderhoud van de filters zet de kap aan en druk langer
dan 5 seconden op het schijfje (T): er luidt een langdurig
geluidssignaal (pieptoon) ter bevestiging van de reset.
Nota : in het geval van gelijktijdige signalering van beide filters
(verzadigd vetfilter en verzadigd koolstoffilter), de reset
handelingen twee keer herhalen.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de
wasemkap van het elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar van de woning uit
te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel
binnen als buiten (tenminste met dezelfde regelmaat waarmee
de vetfilters gereinigd worden). Gebruik voor het reinigen een
doek die u vochtig maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten die schuurmiddelen
bevatten.

GEEN ALCOHOL GEBRUIKEN!
Attentie: Als u deze aanwijzingen m.b.t. reiniging van het

apparaat en vervanging resp. reiniging van de filters niet
opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist
opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of
schade t.g.v. brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.

Vetfilter

afb. 5-14
Houdt de vetdeeltjes vast.

De filter moet minstens een keer per maand worden gereinigd
(of wanneer het systeem aangeeft dat de filters verzadigd zijn

- indien dit voorzien is bij het model dat u bezit) met niet­agressieve detergenten, in de vaatwasmachine op lage
temperaturen en met een korte cyclus. (Max.t°: 70°C)
Wanneer de filter in de vaatwasmachine wordt gereinigd,
kunnen de metalen delen verkleuren.
De filter moet gedurende een uur in een oven worden
gedroogd op een temperatuur van max. 100°C; indien de filter
daarna nog vochtig blijkt, moet u de handeling herhalen.
Vervang de filter minstens iedere 2 jaar.
Om het vetfilter te demonteren trekt u aan de veerbelaste
ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

afb. 13
Houdt de lastige kookgeuren vast.

De verzadiging van de koolstoffilter vindt plaats na een min of
meer geprolongeerd gebruik en hangt af van het soort koken
en de regelmaat waarmee de vetfilter wordt gewassen. In
ieder geval moet de filter minstens om de 4 maanden (of als
de aanwijzer verzadigde filters – indien aanwezig op het
model in Uw bezit – deze noodzaak aangeeft) vervangen
worden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffilter

26

Plaats een filter aan iedere zijde ter bedekking van beide
roosters die als bescherming van het draaionderdeel van de
motor dienen, daarna met de wijzers van de klok meedraaien.
Voor de demontage in de tegenovergestelde richting draaien.

Vervanging lampjes

De kap is voorzien van een verlichtingssysteem gebaseerd op
de LEDDEN technologie.
De Ledden zorgen voor een optimale verlichting, voor een 10
maal langere tijdsduur ten opzichte van de traditionele
lampjes en een elektriciteitsbesparing van wel 90%.

Voor de vervanging neem contact op met de technische
assistentie.

27

ES - Montaje y modo de empleo

Aténgase estrictamente a las instrucciones del presente
manual. Se declina cada responsabilidad por eventuales

inconvenientes, daños o incendios provocados al aparato
originados por la inobservancia de las instrucciones
colocadas en este manual. La campana extractora ha sido
ideada para la aspiración de humos y vapores producidos
durante la cocción y para el uso doméstico.

La garantía del producto no será efectiva en caso de
defectos estéticos causados y/o derivados de una
instalación incorrecta e inadecuada del cartón yeso
puesto como complemento del producto, siendo la
aplicación del cartón yeso una actividad de competencia
y bajo plena responsabilidad de una tercera parte
diferente al Fabricante.

! Es importante guardar este manual para poder consultar

si fuera necesario.En el caso de venta,de inutilidad o de
mudanza, asegurarse que quede junto al producto.

! Leer atentamente las instrucciones:contiene importantes

informaciones sobre la instalación,el uso y la seguridad.

! No realizar variaciones electricas o mecanicas en el

producto o en el tubo de escape.

! Prima di procedere nell'installazione dell'apparecchio

verificare che tutti i componenti non siano danneggiati. In
caso contrario contattare il rivenditore e non proseguire
con l'installazione.

NOTA: Los particulares señalados con el símbolo “(*)” son
accesorios opcionales preevistos solos en algunos modelos o
no preevistos, que deben comprar aparte.

Advertencias

Atención!No conectar el aparato a la red eléctrica hasta que

la instalación fue completada.
Antes de cualquier operación de limpieza o mantenimento,
desenchufar la campana o el interruptor general de la casa.
Todas las operaciones de instalación y mantenimiento se
deben realizar utilizando guantes de trabajo.
El aparato no está destinado para el uso por parte de los
niños o personas con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no sea bajo la
supervisión de profesionales ,o por una persona responsable
de su seguridad.
Los niños deben ser controlados para evitar que jueguen con
el aparato.
Nunca utilizar la campana sin la parrilla correctamente
montada!
La campana no debe ser nunca utilizada como plano de
apoyo solo si es expresamente indicado.
El ambiente debe poseer suficiente ventilación, cuando la
campana de cocina es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado en un conducto para
descarga de humo producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama alta por debajo de la
campana.
El uso de las llamas libres puede provocar daños a los filtros y

dar lugar a incendios, por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo control para evitar que
el aceite recalentado prenda fuego.
Las partes accessibles pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de seguridad adoptar
para la descarga de humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre internamente y
externamente (COMO MINIMO UNA VEZ AL MES,
respetando las reglas indicadas en este manual)
No efectuar los consejos de limpieza de la campana y el
cambio de los filtros puede provocar incendios.
No utilice o deje la campana sin las lámparas correctamente
montadas, debido a riesgos de cortocircuito.
Se declina todo tipo de responsabilidades, daños o incendios
provocados por no leer atentamente las instrucciones
indicadas en este manual.
Este aparato lleva el marcado CE en conformidad con la
Directiva 2002/96/EC del Parlamento Europeo y del Consejo
sobre residuos de aparatos eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias
negativas para el medioambiente y la salud.

El símbolo

en el producto o en los documentos que se
incluyen con el producto, indica que no se puede tratar como
residuo doméstico. Es necesario entregarlo en un punto de
recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para
eliminación de residuos.
Para obtener información más detallada sobre el tratamiento,
recuperación y reciclaje de este producto, póngase en
contacto con el ayuntamiento, con el servicio de eliminación
de residuos urbanos o la tienda donde adquirió el producto.
ADVERTENCIA! La falta de instalación de tornillos y
elementos de fijación de acuerdo con estas instrucciones
podría comportar riesgos de naturaleza eléctrica.

Utilización

La campana està diseñada para ser utilizada tanto en la
forma de extracciòn como para la forma filtrante de interior.

Versión aspirante

El vapor viene evacuado hacia el externo a traves de un tubo
de escape introducido en el laro de sujeccion que se encuntra
arriba de la campana.
El diametro del tubo de escape debe ser igual al diametro del
aro de sujección.
En la parte horizontal, el tubo debe tener una ligera
inclinación hacia el alto
Conectar la campana en los tubos y en los orificios de escape
de pared con diámetro equivalente a la salida del aire (brida
de empalme).

28

El uso de tubos u orificios de escape de pared con diámetro
inferior, determinará una reducción de los rendimientos de la
aspiración y un drástico aumento del ruido.
Se declina cada responsabilidad.
! Utilice un conducto cuya longitud sea la mínima

indispensable.

! Utilice un conducto con el menor número posible de

curvas (ángulo máximo de la curva: 90°).

! Evite los cambios drásticos en la sección del conducto
! Utilice un conducto cuyo interior sea lo más liso posible.
! El material del conducto debe estar aprobado de

conformidad con las normativas.

Versión filtrante

Se debe utilizar un filtro de carbón activo, disponible del
vuestro proveedor.El aire aspirado viene reciclado antes de
expulsarlo en el ambiente a través de la parrilla superior.

Instalación

La distancia mínima entre la superficie de cocción y la parte
más baja de la campana no debe ser inferior a 50cm en el
caso de cocinas electricas y de 65cm en el caso de cocinas a
gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.

Conexión eléctrica

La tensión de red debe corresponder con tensión indicada en
la etiqueta colocada en el interior de la campana.Si es
suministrada con un enchufe, conectar la campana a un
enchufe conforme a las normas en vigor y colocarlo en una
zona accesible, aun después de la instalación. Si no es
suministrada con enchufe (conexión directa a la red) o clavija
y no es posible situarla en un lugar accesible, aun después de
la instalación, colocar un interruptor bipolar de acuerdo con
las normativas, para asegurarse la desconexión completa a la
red en el caso de la categoria de alta tensión III, conforme con
las reglas de instalación.
Atención! Antes de reconectar el circuito de la campana a la
red y de verificar el correcto funcionamiento, controlar
siempre que el cable de red fue montado correctamente.

Montaje

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las
dimensiones apropiadas para la zona de instalación
escogida.

• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver
el párrafo relativo).

Este/tos va/van montado/s nuevamente si se desea

utilizar la campana en versión filtrante.

• Verificar que en el interior de la campana no hayan (por
motivos de transportes) materiales suministrados ( como
por ejemplo bolsas con tornillos (*), garantias (*) etc,),

eventualmente quitarlos y conservarlos.

• Si es posible desconectar o quitar los muebles debajo y
alrededor del área de instalación de la campana para
tener una mejor accesibilidad a la / pared al/techo, donde
será instalada la campana. De todas maneras, proteger
los muebles y todas las partes necesarias para la
instalación. Escoger una superficie plana y cubrirla con
una protección donde apoyar las piezas metálicas.

• Verificar además que en la zona cerca de la zona de
instalación de la campana (con la campana montada)
sea disponible un enchufe eléctrico y una descarga para
el humo hacia el exterior (solo para la versión aspirante).

• Ejecutar todos los trabajos de mampostería necesarios (
ej.: instalación de una toma de corriente y/o agujero para
el pasaje del tubo de descarga).

La campana está dotada con tacos de fijación adecuados a la
mayor parte de paredes/techos. De cualquier modo, conviene
consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el
techo debe ser lo suficientemente fuerte para sostener el
peso de la campana.

Funcionamiento

Usar la potencia de aspiraciòn mayor en caso de particular
concentraciòn de vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de iniciar a cocinar y
dejarla en funciòn por otros 15 minutos aproximadamente.

El panel de control es constituído por un disco giratorio
retroiluminado.

Para encender y apagar las luces:

Apretar el disco (T) para encender y apagar las luces.

Para seleccionar las velocidades de aspiración
disponibles

Girar el disco (T) en sentido horario para encender y
aumentar la velocidad de aspiración y en sentido antihorario
para disminuirla, y apagar la campana.
La corona (L) se ilumina para indicar la velocidad de
aspiración seleccionada:

29

•L1 acceso

velocidad 1 (mínima).

•L1+L2 accesos

velocidad 2 (media)

.•L1+L2+L3 accesos

velocidad 3 (máxima).

•L1+L2+L3+L4 accesos en modalidad destellante

velocidad 4 (intensiva) :duración 5 minutos , luego la
campana se coloca automáticamente en la velocidad 2.

L apagada

Motor de aspiración apagado

Dispositivo de control saturación filtros

La campana viene provista de un dispositivo que indica
cuando se debe ejecutar el mantenimiento de los filtros.
El dispositivo de control saturación del filtro antigrasa es
siempre activo.
El dispositivo de control del filtro a carbones activos está
normalmente desactivado.
Para activarlo proceder como sigue:

- Apagar la campana.

- Apretar el disco (T), por más de 5 segundos.
La corona (L) se enciende completamente, destellando,
viene emitida una señal acústica: el dispositivo de control del
filtro a carbones es activado.
NB = Para desactivarlo, apagar la campana, apretar el disco
(T), L1+L2 se retroiluminan, destellando; esperar la señal
acústica, que confirma la ejecutada desactivación.

Señal saturación del filtro antigrasa

L1 + L2 destellan cuando se debe realizar la manutención
del filtro antigrasa.

Señal saturación del filtro a carbones activos

L3 + L4 destellan cuando se debe realizar la manutención del
filtro a carbones activos.

Reset de la señal de saturación filtros

Después del mantenimiento de los filtros encender la
campana o apretar el disco (T) por más de 5 segundos: se
escuchará una señal acústica prolongada (beep) que
confirma el realizado reset.
Nota : en caso de señal contemporánea (saturación filtros
antigrasas y filtros a carbones activos), es necesario repetir la
operación de reset por dos veces.

Mantenimiento

¡Atención! Antes de cualquier operación de limpieza o
mantenimiento, retire la campana de la red eléctrica
desconectando el enchufe o desconectando el
interruptor general de la casa.

Limpieza

La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.

¡NO UTILICE ALCOHOL!
ATENCION: De no observarse las instrucciones dadas para

limpiar el aparato y sustituir el filtro, puede producirse un
incendio. El fabricante recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable por los daños al motor o
los incendios provocados en el aparato debido a
intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa

Fig. 5-14
Retiene las partículas de grasa producidas cuando se
cocina.

Se debe limpiar al menos una vez al mes (o cuando el
sistema de indicación de saturación de los filtros – si se
contempla en el modelo que se tiene – lo indica), con
detergentes no agresivos, en lavavajillas con temperaturas
bajas y ciclo breve (Tmáx.: 70 °C)
Con el lavado en lavavajillas las partes metálicas podrían
descolorarse.
El filtro se debe secar en el horno a una temperatura máx. de
100 °C durante una hora; repita la operación si el filtro aún
está húmedo.
Sustituya el filtro al menos cada 2 años.
Para desmontar el filtro antigrasa, tirar de la manija de
desenganche de muelle.

Filtro al carbón activo (solamente para la versión
filtrante)

Fig. 13
Retiene los olores desagradables producidos por el
cocinado de alimentos.

La saturaciòn del carbòn activado ocurre despuès da mas o
menos tiempo de uso prolongado, dependiendo del tipo de
cocina y de la regularidad de limpieza del filtro de grasa. En
cualquier caso es necesario sustituir el cartucho al menos
cada 4 meses (o cuando el sistema de indicación de
saturación de los filtros - si está previsto en el modelo que se
posee - indica esta necesidad).
NO puede lavarse o reciclarse.

Filtro de carbòn circular

Aplicar uno por lado para cubrir ambas rejillas de protecciòn
del rotor del motor, después girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.

Sustitución de la lámpara

La campana viene provista de un sistema de iluminación
basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración
hasta 10 veces mayor de las lámparas tradicionales y
permiten aborra el 90% de energía eléctrica. .

Para la sustitución dirigirse al servicio asistencia técnica .

30

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste
manual. Declina-se qualquer responsabilidade por eventuais

inconvenientes, danos ou incêndios provocados ao aparelho,
derivantes da inobservância das instruções indicadas neste
manual. A coifa foi concebida para a aspiração de fumos e
vapores de cozimento e se destina exclusivamente para uso
doméstico.

A garantia do produto não será eficaz no caso de defeitos
estéticos causados e/ou decorrentes de uma instalação
inadequada e incorreta do gesso à ser completado com o
produto, sendo a aplicação do gesso uma tarefa de
competência e sob a inteira responsabilidade de terceiro,
diferente do Fabricante.
! É importante conservar este manual para eventuais

consultas futuras.

Em caso de venda ou mudança, certificar-se que o

manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam

importantes informações sobre a instalação, uso e
segurança.

! Não efetuar variações elétricas ou mecânicas no produto

ou nos tubos de fuga.

! Antes de prosseguir com a instalação do dispositivo,

verificar todos os componentes que não sejam
danificados. Caso contrário, contatar o seu fornecedor e
não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são
acessórios opcionais fornecidos somente em alguns modelos
ou são peças que não acompanham o produto, mas que
precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica enquanto a

instalação não tiver sido totalmente completada.
Antes de qualquer limpeza ou manutenção, desligar a coifa
da rede elétrica tirando o pluge da tomada ou desligando o
interruptor geral da alimentação elétrica.
Para todas as operações de instalação e manutenção, utilize
luvas adequadas para este tipo de atividade.
O aparelho não é destinado para uso de crianças ou pessoas
com alguma incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem experiência ou sem
conhecimentos suficientes. Devem ser de ser auxiliadas por
alguém que tenha com conhecimento e capacidade
competência para utilizar o aparelho.
As crianças devem ser controladas de maneira que não
brinquem com o aparelho.
Nunca utilizar a coifa sem a grelha esteja corretamente
montada!
A coifa NUNCA deve ser utilizada como plano de apoio.
Quando a coifa é utilizada ao mesmo tempo com outros
aparelhos a combustão de gás ou outros combustíveis o local
deve dispor de suficiente ventilação.
O ar aspirado não deve ser transportado por meio de ductos
usados para a descarga dos fumos produzidos por aparelhos

a combustão de gás ou de outros combustíveis.
É severamente proibido cozinhar alimentos diretamente na
chama sob a coifa.
O emprego de chama livre é danoso para os filtros e pode dar
lugar a incêndios, portanto, deve ser absolutamente evitado.
A fritura deve ser feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
As partes externas podem aquecer-se notávelmente quando
forem usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e de segurança a
serem adoptadas para a descarga dos fumos, ater-se
estritamente a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente tanto interna quanto
externamente (AO MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas neste manual).
O não atendimento às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode provocar riscos de
incêndio.
A coifa não de ser utilizada sem lâmpadas ou com sua
montagem incorreta, pois isto pode provocar risco de choque
elétrico.
Não nos responsabilizamos por eventuais inconvenientes,
danos ou incêndios provocados ao aparelho, caso as
instruções indicadas neste manual não sejam seguidas
corretamente.
Este aparelho está classificado de acordo com a Diretiva
Europeia 2002/96/EC sobre Resíduos de equipamento
elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a
ajudar a evitar potenciais consequências negativas para o
ambiente e para a saúde pública, que poderiam derivar de um
manuseamento de desperdícios inadequado deste produto.

O símbolo

no produto, ou nos documentos que
acompanham o produto, indica que este aparelho não pode
receber um tratamento semelhante ao de um desperdício
doméstico.
Pelo contrário, deverá ser depositado no respectivo centro de
recolha para a reciclagem de equipamento eléctrico e
electrónico.
A eliminação deverá ser efectuada em conformidade com as
normas ambientais locais para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento,
a recuperação e a reciclagem deste produto, contate o
Departamento na sua localidade, o seu serviço de eliminação
de desperdícios domésticos ou a loja onde adquiriu o produto.
ATENÇÃO! A não instalação dos parafusos e elementos de
fixação, conforme estas instruções, pode resultar em riscos
elétricos.

Uso

A coifa é fabricada para ser utilizada na versão aspirante,
com exaustão externa do ar, ou filtrante, com recirculação
interna.

31

Versão aspirante

Os vapores são evacuados para o exterior por meio de um
tubo de descarga fixado á flange de conexão que se encontra
sobre o exaustor.
O diâmetro do tubo de descarga deve ser equivalente ao
diâmetro do anel de conexão.
Na parte horizontal o tubo deve ter uma leve inclinação para
cima (cerca de 10°) de modo a poder transportar o ar para
fora mais facilmente.
Se o exaustor for dotada de filtros de carvão ativo, estes
deverão ser tirados.
Conectar a coifa ao tubos e orifícios de descarga de parede
com diâmetro equivalente à saída de ar (flange de união).
O uso de tubos ou orifícios de descarga de parede com
diâmetro inferior pode provocar a diminuição da performance
de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
! Utilizar um tubo condutor com o comprimento não inferior

ao indicado.

! Utilizar um tubo condutor com o menor número possível

de curvas (ângulo máximo da curva: 90ºC 90°).

! Evitar alterações drásticas da seção do tubo (diâmetro).
! Usar um tubo condutor com o interior mais liso possível.
! O material do tubo condutor deve ser aprovado e estar

em conformidade com a lei.

Versão filtrante

Deve ser utilizado um filtro de carvão ativo, disponível junto
ao seu revendedor. O ar aspirado será desengordurado e
desodorizado antes de ser reintroduzido no ambiente através
da grelha superior.

Instalação

A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa da coifa não
deve ser inferior a 50cm no caso de fogões elétricos e 65cm
no caso de fogões a gás ou combinados.
Se as instruções de instalação do fogão a gás especificarem
uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem
indicada na etiqueta das características situada no interior da
coifa. Se dotada de ficha, conectar a coifa a uma tomada em
conformidade com as normas vigentes posta em zona
acessível,mesmo depois da instalação. Se não dotada de
ficha (conexão direta à rede) ou a tomada não se encontra
em zona acessível,mesmo depois da instalação, aplicar um
interruptor bipolar em conformidade com a norma que
assegure a desconexão completa da rede nas condições da
categoria de sobretensão III, conformemente às regras de
instalação.
Atenção! Antes de conectar novamente o circuito da coifa
com a alimentação elétrica, verificar seu funcionamento,

atentar sempre para que o cabo de rede esteja montado
corretamente.

Montagem

Antes de iniciar a instalação:

• Verificar que o produto adquirido tenha dimensões

adequadas para a área escolhida de instalação.

• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver

também o parágrafo relativo). Este/s deve/m ser
remontado/s somente caso se deseje utilizar a coifa na
versão filtrante.

• Verificar que dentro da coifa não haja (por motivos de

transporte) materiais extras (por exemplo envelopes com
parafusos (*), garantias (*) etc.), eventualmente tirar e
conservar.

• Se possível desconectar e deslocar a instalação solta ou

fazer correr o vidro abrindo-o de modo a acessar mais
facilmente a parede na parte traseira. Caso contrário,
colocar uma cobertura espessa e protetiva sobre a
bancada e o plano de cozimento para protegê-los contra
danos ou entulho. Selecionar uma superfície plana para
montar a unidade. Cobrir tal superfície com uma
cobertura de proteção e colocar em seu interior todas as
partes da coifa e as ferramentas.

• Além disso, verificar que nas proximidades da área de

instalação da coifa (em área acessível também com a
coifa montada) uma tomada elétrica se encontre a
disposição e seja possível conectar-se a um dispositivo
de descarga fumos para o externo (somente Versão
aspirante).

• Executar todos os trabalhos de alvenaria necessários

(por ex: instalação de uma tomada elétrica e/ou tubo
para a passagem do tubo de descarga).

A coifa é dotada de buchas de fixação adequadas à maior
parte das paredes/tetos.No entanto é necessário que um
técnico qualificado faça sua instalação. A parede/teto deve
ser suficientemente robusta para suportar o peso da coifa.

Funcionamento

Usar a potência de aspiração no caso de uma maior
concentração de vapor de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

O painel de controlo é constituído por um disco rotativo
retroiluminado

32

•Para acender e desligar as luzes:

Pressionar o disco (T) para acender e desligar as luzes

• Para selecionar as velocidades de aspiração
disponíveis:

Girar o disco (T) no sentido horário para ligar e aumentar a
velocidade de aspiração e no sentido anti-horário para
diminuí-la, e desligar o exaustor.
A coroa (L) se ilumina para indicar a velocidade de aspiração
selecionada:

•L1 aceso

velocidade 1 (mínima).

•L1+L2 acesos
velocidade 2 (média).

.•L1+L2+L3 acesos

Velocidade 3 (máxima).

•L1+L2+L3+L4 acesos em modalidade intermitente

Velocidade 4 (intensivo): duração de 5 minutos, após o que o
exaustor posiciona-se automaticamente na velocidade 2

•L desligada:

Motor de aspiração desligado

Dispositivo de controle de saturação de filtros

O exaustor é equipado com um dispositivo que indica quando
se deve efetuar a manutenção dos filtros
O dispositivo de controle de saturação do filtro ante-gordura
está sempre ativo
O dispositivo de controle do filtro em carvão ativo é
normalmente desligado
Para ativá-lo, proceder da seguinte forma:

- Desligar o exaustor.

- Pressionar o disco (T), por mais de 5 segundos
A coroa (L) se acende completamente, piscando, se ouvirá
um sinal acútico: o dispositivo de controle do filtro em carvão

é ativado.
NB = para desativá-lo, desligar o exaustor, pressionar o disco

(T), L1 + L2 se retroiluminam piscando; aguarde o sinal
acútico, para confirmar a desativação bem sucedida.

Sinalização de saturação do filtro ante-gordura

L1 + L2 piscam quando se deve efetuar a manutenção do
filtro ante-gordura

Sinalização de saturação do filtro em carvão ativo

L3 + L4 piscam quando se deve efetuar a manutenção do

filtro em carvão ativo

Reset da sinalização de saturação dos filtros

Após a manutenção dos filtros, ligar o exaustor e pressionar o
disco (T) por mais de 5 segundos : se ouvirá un sinal acútico
prolongado (beep) para confirmar o reset bem sucedido.
Nota : em caso de sinalização contemporânea (saturação do
filtro ante-gordura e do filtro em carvão ativo), é necessário
repetir a operação de reset por duas vezes.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou
manutenção, desconectar a coifa da rede elétrica tirando
o pluge da tomada ou desligando o interruptor geral da
alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e
externamente (pelo menos com a mesma frequência com a
qual se efectua a manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido com detergentes
líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!
Atenção: O não cumprimento das instruções fornecidas para

a limpeza do aparelho e para a limpeza ou substituição do
filtro pode provocar riscos de incêndio.
O fabricante não se responsabiliza por danos causados ao
motor ou decorrentes de incêndio, provocados por uma
manutenção inadequada ou pelo não cumprimento das
indicações de segurança citadas neste manual.

Filtro antigordura

Fig. 5-14
Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo pelo menos uma vez por mês (ou quando o
sistema de indicação de saturação dos filtros - se previsto no
modelo adquirido – indicar esta necessidade) com
detergentes não agressivos, em máquinas de lavar louças
com temperaturas baixas e com ciclo breve. (Temp. máx:
70°C).
Em caso de lavagem na máquina de lavar louças, as partes
metàlicas podem descolorir-se.
O filtro deve ser secado no forno em uma temperatura
máxima de 100°C por uma hora e se o filtro ainda estiver
húmido, repetir a operação.
Substituir o filtro a cada 2 anos, pelo menos.
Para desmontar o filtro anti gordura puxe o puxador de
libertação com mola.

Filtro de carvão activo (só para a versão filtrante)

Fig. 13
Retém os odores desagradáveis produzidos durante a
preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um
uso mais ou menos prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de gorduras. Em todo
caso, é necessário substituir o cartucho no máximo cada 4
meses (ou quando o sistema de indicação da saturação dos
filtros - se previsto no modelo que se possui – indicar esta

33

necessidade).
NÃO pode ser lavado ou regenerado.

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de
protecção do impulsor do motor, depois disso vire a pega em
sentido horário.
Para a desmontagem vire em sentido anti horário.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na
tecnologia LED.
Os LED garantem uma iluminação melhor e uma duração de
até 10 vezes maior que as lâmpadas tradicionais e
economizam 90% de energia elétrica.

Para a substituição contatar o serviço de assistência técnica.

34

EL - ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Ακολουθήστε αυστηρά τις οδηγίες που αναφέρονται σε
αυτό το εγχειρίδιο. Δεν αναλαμβάνουμε καμία ευθύνη για

τυχόν δυσχέρειες, ζημιές ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των οδηγιών που
αναφέρονται σε αυτό το εγχειρίδιο. Ο απορροφητήρας έχει
κατασκευαστεί για την απορρόφηση καπνών και ατμών
μαγειρέματος και έχει σχεδιαστεί

αποκλειστικά για οικιακή

χρήση

Η εγγύηση του προιόντος δεν θα ισχύει στην περίπτωση
αισθητικών ελαττωμάτων που θα οφείλονται και / ή θα
προέρχονται από μία εσφαλμένη και ανεπαρκής
εγγατάσταση του γυψόχαρτου που πρέπει να
τοποθετηθεί για την ολοκλήρωση του
προιόντος.Δεδομένου ότι η τοποθέτηση του γυψόχαρτου
είναι μία δραστηριότητα αρμοδιότητας, είναι υπό

την
πλήρη ευθύνη του τρίτου προσώπου εκτός από τον
κατασκευαστή.

! Είναι σημαντικό να διατηρήστε το παρόν εγχειρίδιο για

να το συμβουλεύεστε οποιαδήποτε στιγμή το χρειάζεστε!
Σε περίπτωση πώλησης, δανεισμού ή μετακόμισης,
βεβαιωθείτε ότι βρίσκεται συσκευασμένο μαζί με το
προϊόν!

! Διαβάστε προσεκτικά τις οδηγίες: περιέχουν χρήσιμες

πληροφορίες για την

εγκατάσταση και χρήση του

προϊόντος και για την ασφάλεια σας!

! Μην επιφέρετε ηλεκτρικές ή μηχανικές αλλαγές στο

προϊόν ή στους σωλήνες εξαέρωσης!

! Πρίν προχωρήστε σ την εγκατάσταση της συσκευής

βεβαιωθήτε ότι όλα τα εξαρτήματα δεν έχουν υποστεί
ζημιά. Σε αντίθετη περίπτωση να έρθετε σε επαφή με τον
πωλητή σας

και να μην συνεχίσετε με την εγκατάσταση.
Σημείωση: Οι ειδικές ενδείξεις με το σύμβολο “(*)” είναι
εξαρτήματα που παρέχονται προαιρετικά μόνο σε μερικά
μοντέλα ή δεν παρέχονται καθόλου και πρέπει να
αποκτηθούν.

Προηδοποιησεις

Προειδοποίηση! Μήν συνδέσετε τον απορροφητήρα με το

ρεύμα εάν η εγκατάσταση δεν έχει τελειώσει.
Πριν από κάθε επέμβαση καθαρισμού ή συντήρησης
αποσυνδέστε τον απορροφητήρα απο το ρεύμα αφαιρώντας
την πρίζα ή διακόπτοντας την κεντρική παροχή ρεύματος.
Πάντοτε να φοράτε γάντια εργασίας για όλες τις επεμβάσεις
εγκατάστασης και συντήρησης.
Το παρόν
ή από άτομα με μειωμένες αισθητήριες, σωματικές ή
πνευματικές ικανότητες ή με έλλειψη κατάλληλης εμπειρίας
και γνώσης, εκτός και εάν αυτά βρίσκονται υπό επίβλεψη ή
έχουν λάβει κατάλληλη εκπαίδευση ως προς την χρήση του
προιόντος από ανθρώπους υπεύθυνους για την προσωπική
τους ασφάλεια
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες, τα παιδιά πρέπει να επιβλέπονται ώστε να
εξασφαλιστεί ότι δεν παίζουν με την παρούσα συσκευή.
Αυτή η συσκευή έχει σχεδιαστεί να χρησιμοποιείται από
ενήλικες. Δεν θα πρέπει να επιτρέπεται στα παιδιά να

προιόν δεν είναι κατάλληλο για χρήση από παιδιά

.

πειράζουν το σύστημα ελέγχου ή να παίζουν με την

συσκευή.
Δεν πρέπει να χρησιμοποιείται ποτέ ο απορροφητήρας εάν
δεν είναι ορθά εγκατεστημένη η σχάρα/πλέγμα!
Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να χρησιμοποιείται ως
επιφάνεια στήριξης εκτός και εάν είναι ρητά ενδεδειγμένο.
Ο χώρος στον οποίο είναι εγκατεστημένη η συσκευή πρέπει
να έχει ικανοποιητικό αερισμό, όταν ο απορροφητήρας
κουζίνας χρησιμοποείται ταυτόχρονα

με άλλες συσκευές
καύσης υγραερίου ή άλλα καυστικά υλικά.
Το σύστημα αεραγωγού αυτής της συσκευής δεν πρέπει να
συνδέεται με κανένα άλλο υπάρχον σύστημα εξαερισμού που
χρησιμοποιείται για οποιοδήποτε άλλο λόγο όπως την
εκκένωση των καπνών που δημιουργούνται από συσκευές
καύσης υγραερίου ή άλλων καυστικών υλικών. Απαγορεύεται
αυστηρά το μαγείρεμα

με φλόγες κάτω από τον
απορροφητήρα
Η χρήση ελεύθερης φλόγας προκαλεί ζημιές στα φίλτρα και
είναι δυνατόν να προκαλέσει πυρκαγιά, γι’αυτό πρέπει να
αποφεύγεται σε κάθε περίπτωση. Το τηγάνισμα πρέπει να
γίνεται κάτω από συνεχή έλεγχο ώστε να αποφευχθεί η
ανάφλεξη του υπερθερμενόμενου λαδιού.
Οι προσβάσιμες επιφάνειες του απορροφητήρα μπορεί

να
υπερθερμανθούν σημαντικά εάν χρησιμοποιούνται
ταυτόχρονα με συσκευές μαγειρέματος.
Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που
πρέπει να εφαρμοστούν για την εκκένωση των καπνών
πρέπει να δοθεί μεγάλη προσοχή σε ότι προβλέπεται από
τους κανονισμούς των αρμόδιων τοπικών αρχών.
Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο
εσωτερικά

όσο και εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ
ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα με τις οδηγίες
συντήρησης που παρέχονται στο παρόν φυλλάδιο).
Η μη τήρηση των κανόνων καθαρισμού του απορροφητήρα
και της αντικατάστασης και καθαρισμού των φίλτρων
επιφέρει κινδύνους πυρκαγιάς.
Μην χρησιμοποιείτε ή αφήνετε τον απορροφητήρα χωρίς τις
λάμπες σωστά τοποθετημένες

γιατί υπάρχει κίνδυνος
ηλεκτροπληξίας
Δεν αναλαμβάνουμε καμια ευθύνη για ενδεχόμενες βλάβες,
ζημιές ή πυρκαγιές που θα προκληθούν στην συσκευή ως
αποτέλσμα της μη τήρησης των οδηγιών που αναφέρονται
σ’αυτό το εγχειρίδιο.
Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή
οδηγία 2002/96/ΕΕ σχετικά με τα Απορριπτόμενα ηλεκτρικά
και ηλεκτρονικά

εξαρτήματα (WEEE).
Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα
βοηθήσετε στην πρόληψη πιθανά αρνητικών επιπτώσεων για
το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα
μπορούσαν να δημιουργηθούν από τον ακατάλληλο χειρισμό
αυτού το προϊόντος ως απόρριμμα.

Το σύμβολο

πάνω στο προϊόν, ή στα έγγραφα που
συνοδεύουν το προϊόν, υποδεικνύει ότι αυτή η συσκευή δεν
μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό θα

35

πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής
για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών
εξαρτημάτων. Η απόρριψή του πρέπει να πραγματοποιείται
τηρώντας την τοπική νομοθεσία για την διάθεση των
απορριμμάτων.
Για πιο λεπτομερείς πληροφορίες σχετικά με την
επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού
του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο
γραφείο την τοπικής αυτοδιοίκησης, την τοπική σας υπηρεσία
αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου
αγοράσατε αυτό το προϊόν.
Η μή εγκατάσταση των βίδων και των συσκευών στερέωσης
σύμφωνα με αυτές τις οδηγίες μπορεί να οδηγήσει σε
κινδύνους ηλεκτρικής μορφής

Χρήση

Ο απορροφητήρας έχει κατασκευαστεί κατά τέτοιο τρόπο
ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος
απορρόφησης εξωτερικής εκκένωσης (με αεραγωγό) είτε ως
τύπος φιλτραρίσματος εσωτερικής ανακύκλωσης.

Τύπος απορρόφησης

Σε αυτήν την περίπτωση οι ατμοί αποβάλλονται στο
εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού
που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο
πάνω μέρος του απορροφητήρα.
Προσοχή! Ο σωλήνας εξαερισμού δεν παρέχεται και πρέπει
να αγοραστεί.
Η διάμετρος του αγωγού εξαερισμού πρέπει να είναι
αντίστοιχη με την διάμετρο
Στην οριζόντια πλευρά του, ο σωλήνας εξαερισμού πρέπει να
έχει μια ελαφριά κλίση προς τα επάνω (περίπου 10°) ώστε να
μπορεί να εξαερίζει πιο εύκολα από το δωμάτιο προς το
εξωτερικό περιβάλλον.
Προσοχή! Εάν ο απορροφητήρας έχει φίλτρο ενεργού
άνθρακα, τότε αυτό πρέπει να αφαιρεθεί.
Συνδέστε τον απορροφητήρα
καπνών πάνω στον τοίχο με διάμετρο αντίστοιχη της εξόδου
αέρα.
Η χρήση σωλήνων μικρότερης διαμέτρου έχει σαν
αποτέλεσμα την μείωση της απορροφητικής ικανότητας και τη
δραστική αύξηση του θορύβου.
Δεν αναλαμβάνουμε καμία ευθύνη για το συγκεκριμένο θέμα.
! Χρησιμοποιήστε έναν αγωγό όσο το δυνατόν μικρότερου

μήκους.

! Χρησιμοποιήστε

λιγότερες γωνίες (μέγιστη γωνία : 90°).

! Αποφεύγετε δραστικές αλλαγές της διατομής του

αγωγού.

! Χρησιμοποιήστε έναν αγωγό με όσο το δυνατόν πιο λείο

εσωτερικό.

! Το υλικό του αγωγού πρέπει να είναι εγκεκριμένο από

τους τοπικούς κανονισμούς.

Τύπος φιλτραρίσματος

του δακτυλίου σύνδεσης.

με τους σωλήνες εκκένωσης

έναν αγωγό με όσο το δυνατόν

Ένα φίλτρο ενεργού άνθρακα χρειάζεται για αυτό τον τύπο
και μπορείτε να το αποκτήσετε από το συνηθισμένο
κατάστημα λιανικής πώλησης.
Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον
εξαγώμενο αέρα πριν διοχετευτεί στο εσωτερικό του
δωματίου μέσω της επάνω σχάρας

Εγκατασταση

Η ελάχιστη απόσταση μεταξύ της επιφάνειας της βάσης
εστιών και του κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των 50εκ. στην
περίπτωση ηλεκτρικών κουζινών και των 65εκ στην
περίπτωση κουζινών υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση εστιών με αέριο
καθορίζουν μια μεγαλύτερη απόσταση, πρέπει να
υπόψη.

Ηλεκτρικη συνδεση

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε
αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα,
τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν
παρέχεται η πρίζα, συνδέστε τον απορροφητήρα με παροχή
ρεύματος που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη
και μετά την εγκατάσταση. Εάν δεν παρέχεται η
(προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η πρίζα
δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την
εγκατάσταση, εφαρμόστε έναν διπολικό διακόπτη ώστε να
πληρεί τους κανόνες ασφαλείας που εξασφαλίζουν την
ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση
υπέρτασης (κατηγορίας ΙΙΙ), σύμφωνα με τις οδηγίες και τους
κανόνες εγκαταστάσεως

.

Προειδοποίηση! πριν συνδέσετε το σύστημα του
απορροφητήρα με την ηλεκτρική εγκατάσταση και
βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε
πάντοτε εάν το καλώδιο σύνδεσης είναι ορθά μονταρισμένο.

Εγκατασταση

Πρίν να αρχίσετε με την εγκατάσταση:

• Ελέγξτε ότι το προϊόν που αγοράσατε έχει το κατάλληλο

μέγεθος για τον επιλεγμένο χώρο εγκατάστασης.

• Για να αφαιρέσετε, δείτε επίσης τις σχετικές

παραγράφους.

• Αφαιρέστε το ή τα φίλτρα ενεργού άνθρακα, εάν

παρέχονται (δείτε επίσης τη σχετική παράγραφο). Αυτό
ή αυτά τοποθετούνται μόνο εάν
χρησιμοποιήσετε τον απορροφητήρα με τον τύπο
φιλτραρίσματος.

• Ελέγξτε (για την μεταφορά της συσκευής) ότι δεν

υπάρχει άλλο παρεχόμενο υλικό μέσα στον
απορροφητήρα (π.χ. πακέτα με βίδες, εγγυήσεις, κλπ),
τελικώς αφαιρέστε τα και κρατήστε τα.

• Εαν είναι δυνατόν αποσυνδέστε και απομακρύνεται

αντικείμενα από την εστία έτσι ώστε να
η πρόσβασή σας στα πλαϊνά/πισω τοιχώματα στήριξης.
Επίσης τοποθετήστε ένα χοντρό, ανθεκτικό κάλυμμα

την λάβετε

πρίζα

θέλετε να

μην εμποδίζεται

36

επάνω στις εστίες για να αποφύγετε ζημιές από τα
θραύσματα. Επιλέξτε μία επίπεδη επιφάνεια για να
συναρμολογήσετε τη συσκευή. Σκεπάστε την επιφάνεια
με προστατευτικό κάλυμμα και τοποθετήστε όλα τα προς
συναρμολόγηση εξαρτήματα σε αυτό.

• Εκτός αυτού ελέγξτε εάν κοντά στον χώρο εγκατάστασης
του απορρφητήρα (ακόμα και στον χώρο που είναι
τοποθετημένος ο απορρφητήρας) υπάρχει διαθέσιμη
πρίζα και είναι δυνατόν να συνδεθεί συσκευή εκκένωσης
καπνών προς τα έξω (μόνο στον τύπο με αεραγωγό).

• Εκτελέστε όλες τις απαραίτητες εργασίες σχετικές με τον
τοίχο (π.χ εγκατάσταση πρίζας και/ή διάνοιξη τρύπας
για το πέρασμα του αγωγού εκκένωσης καπνών).

Ο απορροφητηρας περιέχει βύσματα
εξασφαλίζουν τη στήριξη του απορροφητήρα στους
περισσότερους τύπους τοιχωμάτων/οροφών. Είναι όμως
αναγκαίο να συμβουλευτούμε έναν ειδικευμένο τεχνίτη για να
σιγουρευτούμε για την καταλληλότητα των υλικών ανάλογα με
τον τύπο του τοιχώματος/οροφής. Το τοίχωμα/οροφή πρέπει
να ειναι αρκετά ανθεκτικό ώστε να αντέχει το βαρος του
απορροφητήρα

. Μην επικολάτε τον απορροφητήρα με
σιλικόνη ή με στόκο στον τοίχο. Η στερέωση πρέπει να
γίνεται μόνο με τα κατάλληλα στηρίγματα.

Λειτουργια

Χρησιμοποιήσε την μεγαλύτερη ταχύτητα απορρόφησης σε
περιπτώσεις συμπυκνωμένων ατμών της κουζίνας. Σας
συνιστούμε να ανάβετε τον απορροφητήρα 5 λεπτά πριν
αρχίσει το μαγείρεμα και να τον αφήνετε σε λειτουργία κατά
τη διάρκεια του μαγειρέματος και για άλλα περίπου 15 λεπτά
μετά το τέλος του μαγειρέματος.

Ο πινακας ελέγχου αποτελείται από μία περιστροφική

οπίσθιου φωτισμού

δισκέτα

.Για να ανάψουν και να σβήσουν τα φώτα:

Πιέστε την δισκέτα (Τ) για να ανάψουν και να σβήσουν τα
φώτα

. Για να επιλέξτε την διαθέσημη ταχύτητα απορρόφησης:

Περιστρέψτε την δισκέτα (Τ) δεξιόστροφα για να ανάψει και

στερέωσης για να

να αυξηθεί η ταχύτητα απορρόφησης και αριστερόστροφα για
να ελαττωθεί, και

να σβήσει ο απορροφητήρας.
Η κορώνα (L) φωτίζεται και δείχνει την επιλεγόμενη ταχύτητα
απορρόφησης:

.L1 αναμμένο

Ταχύτητα 1 (ελάχιστη).

L1 + L2 αναμμένα

Ταχύτητα 2 (μέση).

L1 + L2 + L3 αναμμένα

Ταχύτητα 3 (μέγιστη).

L1 + L2 + L3 + L4 να αναβωσβήνουν

Ταχύτητα 4 (εντατική): Διάρκεια 5 λεπτά και μετά ο
απορροφητήρας επανέρχεται αυτόματα στην ταχύτητα 2.

.L σβηστά:

Κινητήρας απορρόφησης σβηστός.

Συσκευή ελέγχου κορεσμού των φίλτρων

απορροφητήρας είναι εφοδιασμένος με μία συσκευή η

Ο
οποία εκπέμπει σήμα όταν πρέπει να γίνει η συντήρηση των
φίλτρων

Η συσκευή ελέγχου κορεσμού του φίλτρου για τα λίπη είναι
πάντα ενεργοποιημένη
Η συσκευή ελέγχου κορεσμού του φίλτρου ενεργών
ανθράκων είναι συνήθως απενεργοποιημένη

Για να την ενεργοποιήστε ενεργήστε ως εξής:

- Σβήστε τον

απορροφητήρα

- Πιέστε την δισκέτα (Τ) για περισσότερο απο 5 δευτερόλεπτα

Η κορώνα (L) ανάβει τελείως, αναβοσβήνονας, εκπέμπεται
ένα ακουστικό σήμα: η συσκευή ελέγχου του φίλτρου
ανθράκων έχει ενεργοποιηθεί.

ΣΗΜΕΙΩΣΗ= Για να την απενεργοποιήστε, σβήστε τον
απορροφητήρα, πιέστε την δισκέτα (Τ), L1+L2 οπίσθιο
φωτίζονται, αναβοσβήνοντας; περιμένετε το ακουστικό σήμα,
για να επιβεβαιώσει ότι η

απενεργοποίηση έχει

πραγματοποιηθεί.

Ενδειξη κορεσμού του φίλτρου για τα λίπη

L1+L2 αναβοσβήνουν όταν πρέπει να πραγματοποιηθεί η
συντήρηση του φίλτρου για τα λίπη

Ενδειξη κορεσμού του φίλτρου ενεργών ανθράκων
L3+L4 αναβοσβήνουν όταν πρέπει να πραγματοποιηθεί η

συντήρηση του φίλτρου ενεργών ανθράκων

Επαναφορά (Reset) της ένδειξης κορεσμού των φίλτρων

Μετά από την

συντήρηση των φίλτρων ανάψτε τον

απορροφητήρα και πιέστε την δισκέτα (Τ) για περισσότερο
από 5 δυτερόλεπτα : θα ακουστεί ένα ηχητικό σήμα (μπίπ) το
οποίο θα επιβεβαιώσει ότι η επαναφορά (reset) έχει
πραγματοποιηθεί.
Σημείωση: Στην περίπτωση της σύγχρονης ένδειξης
(κορεσμός του φίλτρου για τα λίπη και του φίλτρου ενεργών
ανθράκων), είναι αναγκαίο να
επαναφοράς (reset) για δύο φορές

επαναληφθεί η διαδικασία της

37

Συντηρηση

ΠΡΟΣΟΧΗ ! Πριν από κάθε εργασία συντήρησης,
αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό
ρεύμα κλείνοντας τον διακόπτη του και
απενεργοποιώντας την ασφάλεια στον ηλεκτρικό πίνακα.
Εάν η συσκευή είναι συνδεδεμένη με το ρεύμα μέσω
πρίζας τότε αποσυνδέστε το καλώδιο σύνδεσης από την
πρίζα ρευματοδότη.

Καθαρισμος

Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά,
εσωτερικά και εξωτερικά (τουλάχιστο με την ίδια συχνότητα
με την οποία γίνεται η συντήρηση των φίλτρων για τα λίπη).
Για τον καθαρισμό χρησιμοποιήστε ένα υγρό πανί με
ουδέτερα υγρά απορρυπαντικά. Αποφύγετε τη χρήση
λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση με τους κανόνες
καθαρισμού του απορροφητήρα και της αντικατάστασης των
φίλτρων μπορεί να προκαλέσει κίνδυνους πυρκαγιάς.
Για αυτό το λόγο σας συνιστούμε να ακολουθείτε πιστά τις
παρούσες οδηγίες.
Ο κατασκευαστής αποποιείται κάθε ευθύνη για πιθανές
βλάβες του μοτέρ ή ζημιών από πυρκαγιά που συνδέεται με
λανθασμένη συντήρηση ή στην μη συμμόρφωση στις
παρούσες

Φιλτρο για τα λιποι

. 5-14

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το
μαγείρεμα.

Θα πρέπει να καθαρίζεται τουλάχιστον μια φορά το μήνα (ή
όταν το σύστημα ένδειξης κορεσμού των φίλτρων – αν
προβλέπεται στο μοντέλο που έχετε – υποδεικνύει αυτήν την
ανάγκη), με ήπια καθαριστικά, στο πλυντήριο πιάτων σε
χαμηλές θερμοκρασίες και σε σύντομο

70°C)

Όταν πλένεται στο πλυντήριο πιάτων τα μεταλλικά μέρη
μπορεί να ξεθωριάσουν.
Το φίλτρο θα πρέπει να στεγνώνεται στο φούρνο στη μέγιστη
θερμοκρασία 100°C για μία ώρα. Σε περίπτωση που το
φίλτρο είναι ακόμα υγρό επαναλάβετε τη διαδικασία.
Αντικαταστείτε το φίλτρο τουλάχιστον κάθε 2 χρόνια.
Για να βγάλετε το φίλτρο για
αποσυμπλοκής.

Φιλτρο ανθρακα (μονο για τον τυπο
φιλτραρισματος)

. 13

Απορροφά τις δυσάρεστες οσμές που προέρχονται από
το μαγείρεμα.

Ο κορεσμός του φίλτρου ενεργού άνθρακα συντελείται, λίγο
πολύ, από την παρατεταμένη χρήση ανάλογα με τον τύπο του
μαγειρέματος και την συχνότητα καθαρισμού του φίλτρου για
τα λίπη. Σε κάθε περίπτωση είναι αναγκαία η αντικατάσταση
του φίλτρου το αργότερο κάθε
σύστημα ένδειξης του κορεσμού των φίλτρων – εάν
προβλέπεται στο μοντέλο που κατέχετε – δείχνει αυτή την
ανάγκη).

οδηγίες ασφαλείας.

κύκλο. (Μέγιστη Θερμ.

τα λίπη τράβηξε την λαβή

τέσσερις μήνες (ή όταν το

ΔΕΝ μπορεί να πλυθεί ή να αναγεννηθεί

Κυκλικό φίλτρο άνθρακα.

Εφαρμόστε ένα σε κάθε πλευρά για την κάλυψη και των δύο
δικτύων προστασίας του περιστροφικού τμήματος της
μηχανής, και κατόπιν

περιστρέψτε σε ωρολογιακή φορά.
Για την αποσυναρμολόγηση, περιστρέψτε προς την αντίθετη
κατεύθυνση.

Αντικατασταση λαμπες

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που
χρησιμοποιεί την τεχνολογία LED.
Η τεχνολογία LED εγγυάται άριστο φωτισμό, διάρκεια έως 10
φορές μεγαλύτερη των κοινών λαμπτήρων ενώ παράλληλα
επιτρέπουν την εξοικονόμηση έως και του 90% της ηλεκτρικής
ενέργειας.

Για την αντικατάσταση τους, απευθυνθείτε στην υπηρεσία
τεχνικής βοήθειας

38

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren

frånsäger sig allt ansvar för eventuella funktionsfel, skador
eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten
har tillverkats för utsugning av matos och ånga som bildas vid
matlagning och är endast ämnad för privat bruk.

Produktens garanti täcker inte eventuella estetiska
defekter som beror på eller som kan härledas till en
felaktig installation av gipsskivan som kompletterar
produkten, då en tredje behörig person , annan än
tillverkaren har allt ansvar för installationen av
gipsskivan.

! Det ä r viktigt att spara denna instruktionsbok så att den

när som helst är tillgänglig för framtida konsultationer. I
händelse av försäljning, överlåtelse eller flytt skall
instruktionsboken alltid följa med produkten.

! Läs instruktionerna noga: dessa tillhandahåller viktig

information beträffande installation, användning och
säkerhet.

! Utför inga elektriska eller mekaniska ändringar på

produkten eller avledningskanalerna.

! Kontrollera innan apparen installeras att inga

komponenter är skadade. Kontakta i sådant fall
återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra
tillbehör som endast medlevereras med vissa modeller, eller
icke medlevererade delar som skall införskaffas separat.

Varningsföreskrifter

Varning! Anslut inte apparaten till elnätet förrän installationen

är helt slutförd.
Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
Använd alltid skyddshandskar vid installation och underhåll.
Apparaten får inte användas av barn eller personer med
reducerad rörelseförmåga eller mental kapacitet, eller
personer som saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet övervakas eller
instruktioner ges av erfaren person som ansvarar för
säkerheten.
Barn får inte lämnas utan uppsikt för att förhindra att de leker
med apparaten.
Fläkten får alridg användas utan att gallret är korrekt
monterat!
Fläkten får ALDRIG användas som avställningsyta om inte
detta är uttryckligen angivet.
Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka matas med
gas och andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal som används för
avledning av rökångor som kommer från apparater vilka
matas med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat under fläkten.
Öppna lågor skadar filtren och kan orsaka brand och skall
därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
Vid användning tillsammans med spisar och
matlagningsutrustning kan tillgängliga delar hettas upp
avsevärt.
Vad beträffar de tekniska och säkerhetsåtgärder som skall
vidtas för avledning av utblåsningsluften, skall de föreskrifter
som utfärdats av lokala myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST
EN GÅNG I MÅNADEN, och respektera under alla händelser
samtliga underhållsinstruktioner i denna manual).
Bristande rengöring av fläkten och filtren samt ett uteblivet
byte av filtren medför brandfara.
Använd eller lämna aldrig fläkten utan korrekt imonterade
lampor för att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för eventuella problem
eller bränder som orsakats av att instruktionerna i denna
manual inte efterlevts.
Denna produkt är märkt enligt EG-direktiv 2002/96/EEC
beträffande elektriskt och elektroniskt avfall (Waste Electrical
and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt
bidrar du till att förhindra potentiella, negativa konsekvenser
för vår miljö och vår hälsa, som annars kan bli följden om
produkten inte hanteras på rätt sätt.

Symbolen

på produkten, eller i medföljande
dokumentation, indikerar att denna produkt inte får behandlas
som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och
elektronisk utrustning. Produkten måste kasseras enligt lokala
miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och
återanvändning av denna produkt, var god kontakta de lokala
myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
Varning! En utebliven installation av de fixeringsskruvar och
fixeringsanordningar som dessa anvisningar föreskriver kan
medföra elektriska risker.

Användning

Fläkten har tillverkats för att användas som utsugningsversion
med utvändig evakuering eller som filterversion med intern
återcirkulation.

Utsugningsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsrör som
är fixerat på anslutningsflänsen.
Avledningsröret skall ha samma diameter som
anslutningsflänsen.
Varning! Avledningsröret medlevereras inte och skall
införskaffas separat.
Röret skall, även när det är horisontellt draget, alltid luta lätt

39

(cirka 10°) uppåt, så att luften lätt kan ledas ut ur lokalen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten
skall anslutas bör ha samma diameter som luftutsläppet
(anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen
med mindre diameter medför detta en lägre utblåsprestanda
och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av
problem.
! Använd ett så kort rör som möjligt.
! Röret skall vara så rakt som möjligt (högsta tillåtna vinkel

på böjarna 90°).
! Undvik stora skillnader i rörets tvärsnittsarea.
! Använd rör vars insida är så slät som möjligt.
! Röret skall vara tillverkat av i lag godkända material.

Filterversion

Den utsugna luften avfettas och befrias från odörer innan den
leds ut i lokalen igen. När fläkten används med denna version
är det nödvändigt att installera ett extra aktivt kolfiltersystem.

Installation

Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om

gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på en
svåråtkomlig plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig frånkoppling från nätet
i samband med överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning! kontrollera innan fläktens krets ansluts med
nätspänningen att den fungerar korrekt och är korrekt
monterad.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner

är lämpliga för installationsplatsen.

• Ta ur det/de aktiva kolfiltret/n om sådana är

medlevererade (se även den härför gällande paragrafen).

Denna /dessa monteras tillbaka endast om fläkten skall

användas som filterversion.

• Kontrollera att inget bifogat material (till exempel påsar

med skruvar, garantihandlingar etc.) har placerats inne i

fläkten (av transportskäl), avlägsna eventuellt och spar.

• Om det är möjligt skall möbler under och intill fläktens
installationsområde kopplas ur och avlägsnas i syftet att
öka åtkomligheten till taket/väggen där fläkten skall
installeras. I annat fall skall möbler och delar i området
intill installationsplatsen så långt det är möjligt skyddas.
Välj en plan yta och täck den med ett skyddande
överdrag där fläkten och medlevererade delar läggs upp.

• Kontrollera också att ett elektriskt uttag finns i närheten
av fläktens installationsplats (på tillgänglig plats även när
fläkten är monterad) och att det går att ansluta fläkten till
en anordning som leder ut röken utomhus (gäller endast
Utsugningsversionen).

• Utför alla nödvändiga väggarbeten (t.ex.: installationen
av ett eluttag och/eller en öppning för avledningsrörets
passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta
typer av väggar/tak. Det är under alla händelser nödvändigt
att rådfråga en kvalificerad fackman för att förvissa sig om att
materialen är lämpade för den aktuella typen av vägg/tak.
Väggen/taket skall vara tillräckligt hållfast för att bära upp
fläktens vikt.

Funktion

Använd en högre hastighet om matoset är mycket
koncentrerat. Vi rekommenderar att starta luftevakueringen 5
minuter innan matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.

Kontrollpanelen består av en vridskiva med
bakgrundsbelysning

•Tändning och släckning av belysningen:

Tryck på skivan (T) för att tända och släcka belysningen.

•Val av disponila hastigheter:

Vrid skivan (T) medurs för att starta fläkten och öka
utsugningshastigheten och moturs för att sänka hastigheten
och stänga av fläkten.
Cirkeln (L) tänds och indikerar den valda
utsugningshastigheten :

40

•L1 är tänd

Hastighet 1 (låg).

•L1+L2 är tända

Hastighet 2 (medelhög).

.•L1+L2+L3 är tända

Hastighet 3 (hög).

•L1+L2+L3+L4 är tända och blinkar

Hastighet 4 (intensiv) :hastigheten fungerar i 5 minuter
varefter fläkten automatiskt går över till hastighet 2:
Fläktmotorn är avstängd

Kontrollanordning för filtrens mättning

Fläkten är utrustad med en anordning som signalerar när
filtren kräver underhåll
Kontrollanordningen för fettfiltret är alltid aktiverad
Kontrollanordningen för kolfiltret är vanligtvis avaktiverad
Gör på följande sätt för att aktivera anordningen:

- Stäng av fläkten.

- Tryck på skivan (T), under mer än 5 sekunder
Hela cirkeln (L) tänds och blinkar, en akustisk signal indikerar
att kolfiltrets kontrollanordning har aktiverats.
OBS = för att avaktivera anordningen, stäng av fläkten, tryck
på skivan (T), L1+L2 tänds och blinkar, vänta till en akustisk
signal bekräftar att anordningen avaktiverats.

Signal för fettfiltrets mättning

L1 + L2 blinkar när fettfiltret kräver underhåll

Signal för kolfiltrets mättning

L3 + L4 blinkar när kolfiltret kräver underhåll

Reset av signalen för filtrens mättning

Starta fläkten igen och tryck på skivan (T) i mer än 5 sekunder
efter att underhållet utförts : en lång aukustisk signal (bipton)
bekräftar att signalen återställts.
OBS : i det fall båda signalerna aktiverats samtidigt (både
fettfiltret och kolfiltret är mättade), är det nödvändigt att
upprepa ingreppet två gånger.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt
(åtminstone med samma underhållsintervall som för
fettfiltren). Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!
Varning: Observera att en bristande rengöring av apparaten

och icke utförda filterbyten kan medföra brandrisk. Följ därför
ovanstående instruktioner noga.
Tillverkaren frånsäger sig allt ansvar för eventuella
motorskador, eldsvådor beroende på ett bristande underhåll
eller att dessa instruktioner inte respekterats.
Observera att en bristande rengöring av apparaten och filtren

kan medföra brandrisk. Följ därför ovanstående instruktioner
noga.

Fettfilter

Fig. 5-14
Detta suger upp fettpartiklar som bildas i samband med
matlagningen.

Det bör rengöras minst en gång i månaden (eller när systemet
för indikation om mättnad av filtren - om ett sådant är förutsett
på den innehavda modellen - anger detta behov) med icke­aggressiva rengöringsmedel i diskmaskin på låg temperqatur
och med kort cykel. (Tmax: 70°)
Med rengöring i diskmaskin kan metalldelarna missfärgas.
Filtret måste torkas i ugn vid en temperatur på max 100°C i en
timme. Repetera operationen om filtret fortfarande är fuktigt.
Byt ut filtret minst vartannat år.
När filtret skall monteras ur drar man i handtaget som lossas
med hjälp av en fjäder.

Kolfilter (gäller endast filterversionen)

Fig. 13
Kolfiltret fångar upp obehagliga odörer som uppstår i
samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod
beroende på i vilken utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren rengörs. Det är
under alla händelser nödvändigt att ersätta kolfilterpatronen
minst var 4 månad (eller när indikatorn för filtrets mättning –
om sådan finns på er modell - anger att detta är nödvändigt).
Filtret kan INTE rengöras eller återanvändas.

Runda Kolfilter

Applicera ett filter på varje sida för att täcka motorfläkthjulets
båda skyddsgaller och vrid dem därefter medurs.
Vid nedmontering vrider man filtret moturs.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på
lysdiodsteknologi.
Lysdioderna garanterar optimal belysning, upptill 10 gånger
längre livslängd jämfört med konventionella lampor och
möjliggör en energibesparing på 90%.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

41

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa

käyttöohjeen noudattamattajättämisestä aiheutuneista
haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja
höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Laitteen takuu ei ole voimassa, jos laitteeseen tulee
väärästä tai sopimattomasta viimeistelyvaiheessa
tapahtuvasta kipsilevyn asennuksesta aiheutuvia ja/tai
johtuvia kosmeettisia vikoja. Kipsilevyn asennuksen voi
tehdä ja siitä vastaa kokonaan kolmas osapuoli, joka ei
ole laitteen Valmistaja.
! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.

Mikäli laite myydään tai siirretään uudelle omistajalle tai

jos laitteen käyttäjä muuttaa, on varmistettava että
käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa

laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin

osiin tai poistoputkiin.

! Tarkista ennen laitteen asennusta, että kaikki osat ovat

vahingoittumattomia. Jos laitteessa on viallisia osia, ota
yhteys jälleenmyyjään ja keskeytä asennus.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin
malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on
ostettava erikseen.

Turvallisuustietoa

Huomio ! Älä yhdistä laitetta sähköverkkoon ennenkuin
asennus on täysin valmis.
Irrota laite sähköverkosta aina ennen puhdistus- tai
huoltotoimenpiteitä , ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston pääkytkimestä.
Käytä asennus- ja huoltotöissä suojakäsineitä.
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön
(mukaan lukien lapset), joiden fyysiset, sensoriset tai henkiset
ominaisuudet ovat heikentyneet eikä sellaisten henkilöiden
käyttöön, joilta puuttuu laitteen käyttökokemus ja tieto, jollei
henkilöiden turvallisuudesta vastuullinen henkilö anna heille
ohjausta tai ohjeita laitteen käytöstä.
Älä anna lasten leikkiä laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei ole asennettu
oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole
erikseen mainittu.
Jos liesituuletinta käytetään samaan aikaan kaasulieden
kanssa, huoneeseen on tultava niin paljon korvausilmaa, ettei
synny alipainetta, joka voi sammuttaa kaasuliekin. Poistoilmaa
ei saa johtaa kaasulla tai muilla polttoaineilla toimivien
laitteiden savunpoistohormiin.
Tuulettimen alla liekittäminen on ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon.
Kosketuspinnat voivat kuumentua huomattavasti ruoanlaiton
yhteydessä.
Paistettaessa on valvottava paistoastiaa jatkuvasti.
Ylikuumentunut öljy saattaa olla palovaarallinen.
Noudata huolellisesti paikallisten viranomaisten antamia

savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
Tuuletin on puhdistettava huolellisesti sekä sisä- että
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA,
noudata kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta
koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei ole asennettu oikein. Siitä
voi aiheutua sähköiskun vaara.
Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai tulipaloista.
Tämä laite on valmistettu EU-direktiivin 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE)
mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi
ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki
ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se
on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten
jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja
laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota
yhteys paikalliseen viranomaiseen, jätehuoltoon tai
liikkeeseen josta tuote on ostettu.
HUOMIO! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen
asennus voi vaikuttaa sähköturvallisuuteen.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona
ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imukupuversio

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken
kautta.
Poistoputken on oltava halkaisijaltaan samankokoinen kuin
liitosrengas.
Huomio! Poistoputki ei kuulu varustukseen ja se on ostettava
erikseen.
Vaakasuorassa osassa putken on taivuttava hieman ylöspäin
(noin 10°), siten että ilma kulkeutuu helpommin ulos.
Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.
Liitä liesituuletin poistoputkiin sekä seinän poistoaukkoihin,
joiden halkaisija on yhtä suuri kuin ilman ulostuloaukossa
(liitäntälaipassa).
Halkaisijaltaan pienempien poistoputkien ja seinän
poistoaukkojen käyttö aiheuttaa imutehon pienentymistä ja
meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä
tapauksessa.

! Käytä mahdollisimman lyhyttä putkea.
! Käytä putkea, jossa on mahdollisimman vähän mutkia (

42

max taivutus: 90°)

! Älä tee suuria muutoksia putkiston alueella.
! Käytä sisäpinnaltaan mahdollisimman sileää putkea.
! Putkimateriaalin on oltava normien mukaista.

Suodatinversio

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin
se palautuu takaisin huoneistoon. Kun tuuletinta käytetään
tässä toimintamallissa, siihen on asennettava aktiivihiili
lisäsuodatinjärjestelmä.

Asennus

Lieden keittotason tukipinnan ja keittiötuulettimen alimman
osan välinen minimietäisyys on oltava vähintään 50cm
sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys,
on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella
olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on
pistoke, liitä tuuletin voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen
pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa
paikassa että siihen pääsee käsiksi myös asennuksen
jälkeen, käytä normien mukaista kaksinapaista katkaisijaa,
jolla varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
Huomio! Tarkista aina, että verkkokaapeli on asennettu
oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon
ja tarkistat että se toimii oikein.

Asennus

Ennen asennuksen aloittamista:

• Tarkista että hankittu laite mahtuu sille varattuun
paikkaan.

• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne
kuuluvat varustukseen (katso myös niitä koskeva
kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.

• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta
johtuen) pakkausmateriaalia (esimerkiksi ruuveja,
takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia
on, ota ne pois ja säilytä ne.

• Jos mahdollista, irrota ja siirrä tuulettimen alla ja sen
asennusalueen ympärillä olevat huonekalut, jotta pääset
helpommin käsiksi kattoon/seinään, johon tuuletin
asennetaan. Muussa tapauksessa suojaa huonekalut ja
muut asennusalueella olevat kohteet mahdollisimman
hyvin. Valitse tasainen alusta ja peitä se suojalevyllä,
jonka päälle voit laittaa tuulettimen ja sen varusteet.

• Tarkista lisäksi, että tuulettimen asennusalueen lähellä
(siten että siihen pääsee käsiksi myös kun tuuletin on

asennettu) on pistorasia ja että tuuletin voidaan yhdistää
ulkoiseen savunpoistolaitteeseen (ainoastaan
Imukupuversiossa).

• Tee kaikki tarpeelliset muuraustyöt (esim: pistorasian
asennus ja/tai poistoputkea varten tarvittava aukko).

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat
kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija
tarkistamaan materiaalien sopivuus seinä- ja kattomalliin.
Seinän/katon on oltava riittävän tukeva kestääkseen
tuulettimen painon.

Toiminta

Käytä maksiminopeutta jos keittiössä on erityisen paljon
höyryä. On suositeltavaa käynnistää tuuletus 5 minuuttia
ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15
minuuttia ruoanlaiton lopettamisesta.

Ohjaustaulu muodostuu valopainikkeesta

•Valojen sytyttäminen ja sammuttaminen:

Valot sytytetään ja sammutetaan painamalla painiketta (T)

•Imunopeuden valinta:

Käynnistä ja lisää imunopeutta kiertämällä painiketta (T)
myötäpäivään ja kierrä vastapäivään, kun haluat pienentää
nopeutta ja sammuttaa liesituulettimen.
Renkaaseen (L) syttyy valo, joka ilmoittaa valitun
imunopeuden:

•L1 palaa

nopeus 1 (minimiteho).

•L1+L2 palavat

nopeus 2 (keskiteho)

•L1+L2 +L3 palavat

nopeus 3 (maksimiteho)

•L1+L2 +L3+L4 vilkkuva valo palaa

nopeus 4 (intensiivinen): kesto 5 minuuttia, minkä jälkeen
liesituuletin siirtyy automaattisesti nopeuteen 2

•L ei pala:

Imumoottori on sammutettu

Suodattimien seurantalaite

43

Liesituuletin on varustettu laitteella, joka ilmoittaa suodattimien
huollon tarpeesta
Rasvasuodattimen huoltotarpeesta ilmoittava laite on aina
kytketty päälle
Hiilisuodattimen huoltotarpeesta ilmoittava laite on yleensä
kytketty pois päältä
Toimi seuraavasti kun haluat kytkeä sen uudestaan päälle:

- Sammuta liesituuletin.

- Paina painiketta (T) vähintään 5 sekuntia
Renkaaseen (L) syttyy vilkkuva valo ja kuuluu äänimerkki:
hiilisuodattimen seurantalaite on kytketty päälle.
HUOM = suodattimen seurantalaite kytketään pois päältä
sammuttamalla tuuletin ja painamalla painiketta (T), L1+L2
syttyy vilkkuva valo; odota äänimerkkiä, joka ilmoittaa kun laite
on kytketty pois päältä.

Rasvasuodattimen vaihtotarpeen hälytys

L1 + L2 vilkkuvat kun rasvasuodatin on huollettava

Hiilisuodattimen vaihtotarpeen hälytys

L3 + L4 vilkkuvat kun aktiivihiilisuodatin on huollettava

Suodattimien vaihtotarpeen hälytyksen asetus alkutilaan

Kun suodattimet on huollettu, käynnistä liesituuletin ja paina
painiketta (T) vähintään 5 sekuntia: kuuluu pitkä äänimerkki
(piip) ja suodattimien vaihtotarpeen hälytys on asetettu
alkutilaan.
Huomio: jos painike ilmoittaa sekä rasvasuodattimen että
hiilisuodattimen vaihtotarpeesta, on hälytyksen asetus
alkutilaan tehtävä kaksi kertaa.

Huolto

Huomio! Irroita laite aina virtalähteestä ennen puhdistus­tai huoltotoimenpiteitä, irrota virtajohdon pistoke
verkkovirtapistorasiasta tai katkaise virta kodin
sähköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta
(vähintään yhtä usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä pesuaineessa
kostutettua kangasta.
Vältä hankaavia pesuaineita.

ÄLÄ KÄYTÄ ALKOHOLIPITOISIA PUHDISTUSAINEITA!
Huomio: Laitteen puhdistusta ja suodattimien vaihtoa

koskevien määräysten noudattamattajättäminen voi aiheuttaa
tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen normien
noudattamattajättämisestä aiheutuvista moottorivioista tai
tulipaloista.

Rasvasuodatin

Kuvat 5-14
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Se on puhdistettava vähintään kerran kuukaudessa (tai kun
suodattimien täyttymisen osoittava järjestelmä – jos olemassa
käytettävässä mallissa – ilmoittaa siihen tarvetta), miedoilla
puhdistusaineilla, astianpesukoneessa matalassa

lämpötilassa lyhyellä ohjelmalla (lämp. max 70°C)
Metalliset osat voivat menettää väriään astianpesukoneessa.
Suodatinta on kuivattava uunissa max 100°C lämpötilassa
yhden tunnin ajan; jos suodatin on yhä kostea, toista
toimenpide.
Vaihda suodatin vähintään kahden vuoden välein.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva. 13
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin kyllästyy ajanjaksossa, jonka pituus riippuu
keittotason käyttötavoista ja rasvasuodattimen puhdistuksen
säännöllisyydestä. Joka tapauksessa kasetti tulee vaihtaa
joka neljäs kuukausi (tai kun suodattimien kyllästymistä
osoittava järjestelmä – mikäli olemassa omistettavassa
mallissa – osoittaa vaihdon tarpeellisuuden)
Sitä EI voi pestä eikä käyttää uudestaan

Pyöreä hiilisuodatin

Laita suodattimia yksi molemmille puolille molempien
moottorin suojaverkkojen päälle, kierrä sen jälkeen
myötäpäivään.
Suodattimet irrotetaan kiertämällä vastapäivään.

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva
valaistusjärjestelmä.
LED valot takaavat parhaan mahdollisen valaistuksen,
lamppujen kesto on 10 kertaa parempi kuin perinteisten
lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.

44

NO - Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Ventilatoren er ment for avtrekk av røyk og damp fra
matlaging og er kun til husholdningsbruk.

Garantien dekker ikke kosmetiske defekter som skyldes
uriktig eller mangelfull montering av gipsplaten som
settes på for å ferdigstille produktet, da monteringen av
gipsplaten utføres av tredjepart og er dennes, ikke
fabrikantens, fulle ansvar.
! Det er viktig å oppbevare denne håndboken for å kunne

konsultere den i ethvert øyeblikk. Ved salg, overdragelse
eller flytting av produktet, må man forsikre seg om at den
følger med.

! Les bruksanvisningen nøye: den inneholder viktige

informasjoner om installasjon, bruk og sikkerhet.

! Ikke utfør elektriske eller mekaniske endringer på

produktet eller på avtrekksrørene.

! Før man fortsetter med installasjon av apparatet, skal

man undersøke at ingen komponenter er skadet. Hvis det
skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med
installasjonen.

MERK: De delene som er merket med symbolet “(*)” er
ekstrautstyr som kun leveres med noen modeller, eller er
deler som ikke leveres, men må anskaffes separat.

Advarsel

Merk! Ikke koble apparatet til strømnettet før installasjonen er

helt fullført.
Før rengjøring eller vedlikehold av apparatet må ventilatoren
kobles fra strømnettet ved å trekke ut støpselet eller skru ut
sikringen i husets sikringsskap.
Ved alle installasjonsprosedyrer og alt vedlikehold av
ventilatoren må man bruke arbeidshansker
Ventilatoren er ikke egnet til å brukes av barn eller personer
med nedsatte fysiske, mentale eller sensoriske funksjoner,
eller med manglende erfaring og kjennskap, med mindre disse
ikke blir overvåket eller gitt instruksjoner om bruk av apparatet
av en person som står ansvarlig for deres sikkerhet.
Barn må overvåkes for å kontrollere at de ikke leker med
apparatet.
Ventilatoren må aldri brukes uten at gitteret er korrekt montert!
Ventilatoren må ALDRI brukes som anleggsflate, med mindre
det er uttrykkelig angitt.
Rommet må være godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker gassforbrenning
eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en avtrekkskanal for
røyk som produseres av apparater som bruker
gassforbrenning eller andre brennstoffer.
Det er strengt forbudt å lage mat på åpen ild under
ventilatorhetten.
Bruk av åpen ild skader filtrene og kan fremkalle brann, derfor
må det absolutt unngås.

Steking må foregå under kontroll for å unngå at den
overopphetede oljen tar fyr.
De berørbare delene kan bli meget varme når de brukes
sammen med kokeapparater.
Når det gjelder de tekniske sikkerhetsforanstaltningene som
må anvendes for røykutløp, må man forholde seg strengt til
gjeldende lokale regelverk. Ventilatoren må rengjøres ofte
både innvendig og utvendig (MINST EN GANG I MÅNEDEN;
uansett må man følge instruksjonene som er uttrykkelig angitt
i vedlikeholdsanvisningene i denne håndboken).
Hvis man ikke overholder normene for rengjøring av
ventilatoren og utskiftning og rengjøring av filtrene, vil dette
medføre risiko for brann.
Ventilatoren må alltid ha korrekt monterte lyspærer, både
under bruk og i stand by, for å unngå risikoen for elektrisk
støt.
Produsenten fraskriver seg ethvert ansvar for eventuelle uhell,
skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt.
Dette apparatet er merket i konformitet med EU-direktivet
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Ved å forsikre seg om at dette produktet kasseres
forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.

Symbolet

på produktet eller på papirer som følger med
viser at dette produktet ikke må behandles som vanlig
husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet
må kasseres i henhold til lokale normer for kassering av avfall.
For videre informasjon om behandling, gjenvinning og
resirkulering av dette produktet kan du kontakte egnet lokalt
kontor, renovasjonskontoret for husholdningsavfall eller
butikken hvor du kjøpte produktet.
ADVARSEL! Manglende installering av skruer og
festeanordninger i samsvar med disse instruksjonene kan
medføre elektrisk fare.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der
avtrekksluften føres ut i friluft, eller med resirkulering av
avtrekksluften.

Direkte avtrekk

Dampene føres ut i friluft gjennom et avløpsrør som er festet
til koblingsflensen.
Diameteren i avløpsrøret må tilsvare diameteren på
tilslutningsringen.
Bemerk! Avløpsrøret er ikke medlevert, men må kjøpes
separat.
På den vannrette delen skal røret ha en lett inklinasjon
oppover (cirka 10°), slik at det lettere kan føre ut luften.
Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

45

Koble ventilatoren til rør og avtrekksåpning i veggen med en
diameter tilsvarende luftuttaket (koblingsflensen).
Bruk av rør og avtrekksåpning på veggen med en mindre
diameter, vil medføre en minsking i avtrekksytelsene og en
drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.

! Bruk et så kort rør som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen må aldri

være skarpere enn 90°).

! Unngå drastiske endringer i rørets tverrsnitt.
! Bruk et rør som er så glatt som mulig på innsiden.
! Rørmaterialet må være godkjent etter gjeldende normer.

Resirkulering av luften

Luften som suges opp blir renset, og fett og lukter fjernes før
den føres tilbake i rommet. Hvis man vil bruke ventilatoren i
denne versjonen, er det nødvendig å installere et ekstra
filtersystem basert på aktivt kull.

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av
kjøkkenventilatoren må ikke være på mindre enn 50cm når
det gjelder elektriske kokeplater og 65cm når det gjelder
gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat opererer
med en større avstand, må denne overholdes.

Elektrisk tilslutning

Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren. Hvis
det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til gjeldende
normer. Stikkontakten må være lett tilgjengelig også etter
installasjonen. Hvis det ikke følger med støpsel (direkte
kobling til strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må man sette på en
godkjent topolet bryter som garanterer fullstendig frakobling
fra strømnettet i situasjonene som oppstår i kategorien
overspenning III, i henhold til installasjonsreglene.
Merk! Før man kobler ventilatorens strømkrets til strømnettet
og fastslår at alt fungerer korrekt, må man alltid kontrollere at
strømledningen er korrekt montert.

Montering

Før installasjonen:

• Kontroller at produktet har passe størrelse i forhold til
plassen du har valgt å installere det på.

• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom
ventilatoren er utstyrt med dette/disse. (se også
tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.

• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks.
poser med skruer, garantipapir, o.s.v.) inne i
ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.

• Dersom det er mulig, er det best å demontere og ta vekk
møblene under og rundt ventilatorhettens
installasjonsområde for å ha bedre tilgjengelighet til
taket/veggen hvor ventilatorhetten skal installeres. Ellers
må man så langt det er mulig beskytte møblene rundt og
alle delene som berøres av installasjonen. Velg en flat
overflate og dekk den med en beskyttelse som du kan
sette ventilatorhetten og tilbehørsutstyret på.

• Kontroller dessuten at det er en tilgjengelig stikkontakt i
nærheten av ventilatorhettens installasjonsområde
(tilgjengelig også etter at ventilatorhetten er montert) og
at det er mulig å koble seg til en innretning for
røykavtrekk som går ut i friluft (kun for Sugefunksjon).

• Gjør alle nødvendige murarbeider (f.eks.: installasjon av
en stikkontakt og/eller boring av hull for avtrekksrør).

Ventilatorhetten er utstyrt med festeplugger som passer til de
fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert
tekniker kontrollere for å forsikre deg om at disse materialene
egner seg til din vegg/ditt tak. Veggen/taket må være sterkt
nok til å tåle ventilatorhettens vekt.

Funksjon

Bruk største hastighet ved høy dampkonsentrasjon på
kjøkkenet. Vi anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette å virke i enda cirka
15 minutter etter du er ferdig med matlagingen.

Kontrollpanelet består av en roterende disk med bakbelysning

•For å slå av og på lysene:

Trykk på disken (T) for å slå av og på lysene

•For å velge blant de tilgjengelige viftehastighetene:

Drei disken (T) med urviseren for å slå på og øke
viftehastigheten, og mot urviseren for å redusere
viftehastigheten og å slå av kjøkkenviften.
Kronen (L) lyser for å angi valgt viftehastighet:

•L1 påslått

hastighet 1 (minste hastighet).

•L1+L2 påslått

hastighet 2 (middels hastighet).

46

.•L1+L2+L3 påslått

hastighet 3 (maksimal hastighet).

•L1+L2+L3+L4 påslått i blinkende modus

hastighet 4 (intensiv) : varer i 5 minutter. Etter denne tiden har
gått, vil kjøkkenviften automatisk gå over til hastighet 2.

•L avslått:

Avtrekksmotor avslått

Kontrollsystem for skitne filtre

Kjøkkenviften er utstyrt med et system som varsler om når
man må vedlikeholde filtrene
Kontrollsystemet for fettfilteret er alltid aktivt
Kontrollsystemet for kullfilteret er vanligvis deaktivert
Gå frem på følgende måte for å aktivere det:

- Slå av kjøkkenviften.

- Hold disken (T) inntrykt i mer enn 5 sekunder
Kronen (L) lyser fullstendig og blinker mens man hører et
lydsignal: kontrollsystemet for kullfilteret er aktivert.
NB = for å deaktivere det, skal man slå av kjøkkenviften og
trykke på disken (T). L1+L2 vil få bakbelysning og blinke; vent
på lydsignalet som bekrefter deaktiveringen.

Varsling om skittent fettfilter

L1 + L2 blinker når fettfilteret må vedlikeholdes

Varsling om skittent kullfilter

L3 + L4 blinker når kullfilteret må vedlikeholdes

Nullstilling av varselsystemet for skitne filtre

Etter å ha utført vedlikehold av filtrene, skal man slå på
kjøkkenviften og holde disken (T) inntrykt i mer enn 5
sekunder: en lang pipetone bekrefter nullstillingen.
Merk: hvis systemet varsler om at både fettfilteret og
kullfilteret er skitne samtidig, er det nødvendig å repetere
nullstillingsprosedyren to ganger.

Vedlikehold

Advarsel! Før enhver form for rengjøring eller vedlikehold
må ventilatorhetten frakobles strømnettet ved å dra ut
ledningen eller slå av husets hovedstrømbryter.

Rengjøring

Ventilatoren må rengjøres jevnlig, både innvendig og utvendig
(minst så ofte som man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et nøytralt
rengjøringsmiddel.
Unngå bruk av slipende eller etsende produkter.
Advarsel: Hvis ikke reglene for rengjøring og utskifting av
filtrene følges, kan det føre til brann. Det er derfor meget viktig
å følge denne bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar for eventuelle
skader på motoren, brann som skyldes manglende
vedlikehold eller andre skader som skyldes at instruksene
over ikke er blitt fulgt.

Fettfilteret

Fig. 5-14
Fanger kokefettpartikler.

Det skal rengjøres minst en gang i måneden (eller når

systemet som angir filtermetning - dersom dette finnes på
modellen man er i besittelse av - angir at dette er nødvendig),
med vaskemidler som ikke er aggressive, i oppvaskmaskin på
lav temperatur og med en kort vaskesyklus. (Tmaks: 70°C)
Ved vasking i oppvaskmaskin kan metalldeler misfarges.
Filteret skal tørkes i ovnen med en temperatur på maksimalt
100°C i en time; dersom filteret fortsatt er fuktig, gjenta
operasjonen.
Skift ut filteret minst hvert 2. år.
For å demontere fettfilteret må man dra i fjærhåndtaket.

Kullfilter (kun med resirkulering av luften)

Fig. 13
Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer eller mindre lang tidsperiode,
avhengig av typen matlaging og hvor regelmessig filteret
rengjøres.
I alle tilfeller er det nødvendig å skifte ut patronen minst hver

4. måned (eller når indikatoren for metning av filteret viser at

det er nødvendig, hvis det er en slik indikator på modellen).
Det kan IKKE vaskes eller benyttes om igjen

Sirkulært kullfilter

Sett et på hver side som skal dekke begge
beskyttelsesgitrene til motorens rotor, og drei med urviseren.
Drei mot urviseren for å demontere.

Utskifting av lyspærer

Ventilatoren er utstyrt med et belysningssystem basert på
LED-teknologi.
LED-lysene garanterer optimal belysning, har opptil 10 ganger
lengre varighet enn tradisjonelle lyspærer og tillater en
strømsparing på 90 %.

Henvend deg til teknisk service når LED-pærene skal skiftes
ut.

47

DA - Bruger- og monteringsvejledning

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,
skader eller brande forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Emhætten er beregnet til udsugning af røg og damp fra
madlavning, og må kun benyttes til almindelig husholdning.

La garanzia sul prodotto non sarà efficace in caso di
difetti estetici imputabili e/o derivanti da una non corretta
e inadeguata installazione del cartongesso da porre a
completamento del prodotto, essendo l'applicazione del
cartongesso un'attività di competenza e sotto la piena
responsabilità di soggetto terzo diverso dal Produttore.

! Det er vigtigt at opbevare denne vejledning, så man får

mulighed for at læse den senere. Ved viseresalg,
overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.

! Læs instruktionerne omhyggeligt: der findes vigtige

oplysninger om installering, brug og sikkerhed.

! Der må ikke udføres elektriske eller mekaniske

ændringer på emhætten eller på udslipsrørene.

! Undersøg at ingen komponenter er beskadiget, før

apparatet installeres. Kontakt forhandleren og undlad at
fortsætte med installeringen, hvis der påvises
beskadigelser.

Bemærk: Komponenter mærket med symbolet “(*)” er
ekstraudstyr, der kun leveres til visse modeller, eller er ikke­leverede komponenter, som således skal købes særskilt.

Advarsler

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.
Før der udføres nogen form for rengøring eller
vedligeholdelse, skal emhætten afbrydes fra elnettet ved at
trække stikket ud, eller ved at afbryde hovedafbryderen i
hjemmet.
Ved alle installations- og vedligeholdelsesindgreb skal der
bæres arbejdshandsker.
Apparatet må ikke benyttes af børn, eller af personer med
nedsatte sanseevner eller mentale færdigheder, eller uden
den nødvendige erfaring og kendskab, med mindre brugen
sker under opsyn eller vejledning fra en person der har
ansvaret for deres sikkerhed.
Børn skal holdes under opsyn, så de ikke får mulighed for at
lege med emhætten.
Emhætten må aldrig benyttes uden korrekt monteret rist!
Emhætten må ALDRIG benyttes som støtteoverflade, med
mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation, når
køkkenemhætten anvendes samtidigt med andre apparater
der forbrænder gas eller andre brændstoffer.
Den opsugede luft må ikke ledes ind i rør, der anvendes til
udledning af røg fra apparater med forbrænding af gas eller af
andre brændstoffer.
Det er strengt forbudt at flambere under emhætten.
Brug af åben ild er farligt for filtrene og kan medføre brand, og
skal derfor altid undgås.

Friturestegning skal ske under opsyn for at forhindre, at den
overopvarmede olie bryder i brand.
De tilgængelige dele kan blive meget varme, når de benyttes
sammen med apparater til madlavning.
Hvad angår de nødvendige tekniske forholdsregler og
sikkerhedskrav for udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden undtagelse.
Emhætten skal rengøres ofte, både indvendigt og udvendigt
(MINDST EN GANG OM MÅNEDEN; overhold under alle
omstændigheder angivelserne i kapitlet om vedligeholdelse i
denne vejledning).
Manglende overholdelse af kravene for rengøring af
emhætten, og for udskiftning og rengøring af filtrene, medfører
brandfare.
Emhætten må hverken benyttes eller efterlades uden korrekt
indsatte lyspærer pga. fare for elektrisk stød.
Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,
skader eller brand forårsaget af apparatet, men afledt af
manglende overholdelse af instruktionerne i denne vejledning.
Dette apparat er mærket i overensstemmelse med det
Europæiske Direktiv 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale,
komponenter og stoffer, der kan være skadelige for
menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand

. Den symboliserer, at
elektrisk og elektronisk udstyr ikke må bortskaffes sammen
med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor
elektrisk og elektronisk udstyr gratis kan afleveres af borgerne
på genbrugsstationer og andre indsamlingssteder eller bliver
afhentet direkte fra husholdningerne. Nærmere information
kan fås hos kommunens tekniske forvaltning.
PAS PÅ! Manglende montering af skruer og
fastgøringsanordninger i overensstemmelse med disse
instruktioner, kan medføre elektrisk fare.

Brug

Emhætten er udviklet til brug i den sugende udgave med
ekstern udledning eller i den filtrerende udgave med intern
recirkulation.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til
samleflangen.
Aftræksrørets diameter skal svare til diameteren på
forbindelsesringen.
Obs! Udledningsrøret leveres ikke, og skal købes.
På den vandrette del skal røret have en let stigning (cirka 10°)
for at lette bortledning af luften udenfor lokalet.

48

Hvis emhætten er udstyret med kulfiltre, skal disse filtre
fjernes.
Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som
skal have en diameter, der passer til luftudsugningen
(studsflange).
Hvis rør og hul har en mindre diameter, forringes
udsugningskapaciteten og støjen øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse
hermed.

! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel

på kurven: 90°).

! Undgå drastiske ændringer i rørets tværsnit.
! Benyt et rør med så glat en inderside som muligt.
! Rørets materialer skal være godkendt i henhold til

reglerne.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften
sendes tilbage i lokalet. For at benytte emhætten i denne
udgave skal der monteres et supplerende filtreringssystem
baseret på aktivt kul.

Installering

Minimumsafstanden mellem kogegrejets støtteoverflade på
komfuret og den nederste del af emhætten må ikke være
under 50cm ved elektriske kogeplader, og ikke under 65cm
ved gasblus eller komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand, skal
dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet
internt i emhætten. Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i
overensstemmelse med de gældende standarder.
Stikkontakten skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er udstyret med et stik
(direkte tilslutning til elnettet), eller hvis stikket ikke findes i et
område, der også er let tilgængeligt efter installeringen, skal
der monteres en topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld afbrydelse fra elnettet i
tilfælde af forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske installationer.
Obs! Undersøg altid, at netkablet er blevet monteret rigtigt, før
emhættens kredsløb tilsluttes forsyningsnettet og der udføres
kontrol af korrekt funktion.

Montering

Før installering:

• Undersøg at det købte produkt har passende
dimensioner til det valgte installeringssted.

• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med
emhætten (læs også det relevante afsnit). Dette/disse

filter/filtre skal kun genmonteres, hvis man ønsker at
anvende emhætten i den filtrerende udgave.

• Sørg for, at der ikke (af transporthensyn) er tilbehør
internt i emhætten (for eksempel poser med skruer,
garantier etc.); hvis dette er tilfældet, skal det fjernes og
opbevares.

• Om muligt bør man afbryde og fjerne køkkenelementerne
underneden og omkring området, hvor emhætten skal
installeres, så man får lettere adgang til loftet/væggen,
hvor emhætten monteres. Hvis det ikke er muligt at fjerne
køkkenelementerne skal de beskyttes bedst muligt under
installeringen. Vælg en plan overflade og tildæk den med
et beskyttende underlag, hvor emhætten og de tilhørende
komponenter kan lægges.

• Undersøg desuden, at der er en elektrisk stikkontakt til
rådighed i nærheden af emhættens installeringsområde
(der også skal være tilgængelig efter montering af
emhætten); desuden skal der forefindes en anordning til
udledning af røg udenfor (kun den sugende udgave).

• Udfør alt nødvendigt murarbejde (fx installering af en
elektrisk stikkontakt og/eller et hul til passage af
udledningsrøret).

Emhætten er udstyret med fastgørings-murplugs, der passer
til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge
sig med en kvalificeret tekniker for at sikre, at materialerne er
egnet og passer til vægtypen/lofttypen. Væggen/loftet skal
være tilstrækkelig robust til at bære emhættens vægt.

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i
køkkenet. Det anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning, og at udsugningen
efterlades tændt i yderligere cirka 15 minutter efter afslutning
af madlavningen.

Betjeningspanelet består af en drejeskive med bagbelysning.

•Tænding og slukning af lys:

Tryk på skiven (T) for at tænde eller slukke lyset.

•Valg af udsugningshastighederne til rådighed:

49

Drej skiven (T) med uret for at tænde og øge
udsugningshastigheden; drej samme skive mod uret for at
sænke udsugningshastigheden, indtil emhætten slukkes.
Ringen (L) lyser op med angivelse af den valgte
udsugningshastighed:

•L1 tændt

hastighed 1 (minimum).

•L1+L2 tændt

hastighed 2 (medium).

.•L1+L2+L3 tændt

hastighed 3 (maksimum).

•L1+L2+L3+L4 tændt med blink

hastighed 4 (intensiv): varer i 5 minutter, hvorefter emhætten
indstilles automatisk på effekt 2.

•L slukket:

Slukket sugemotor

Anordning til kontrol af filtermætning

Emhætten er udstyret med en anordning der signalerer, når
filterne skal vedligeholdes.
Anordningen til kontrol af fedtfilterets mætning er altid aktiv.
Anordningen til kontrol af det aktive kulfilter er normalt
afbrudt.
Følg venligst nedenstående fremgangsmåde for at aktivere
anordningen:

- Sluk emhætten.

- Tryk på skiven (T) i mere end 5 sekunder.
Ringen (L) tændes helt med blink og der udsendes et
lydsignal: anordningen til kontrol af kulfilteret er nu aktiveret.
NB = afbrydelse af filteret: sluk emhætten, tryk på skiven (T)
L1+L2 lyser op med blink; afvent lydsignalet der bekræfter, at
afbrydelsen har fundet sted.

Signalering af fedtfilter-mætning

L1 + L2 blinker, når fedtfilteret skal vedligeholdes.

Signalering af mætning af filter med aktivt kul

L3 + L4 blinker, når det aktive kulfilter skal vedligeholdes.

Reset af signalering for filtermætning

Efter vedligeholdelse af filtrene skal emhætten tændes; tryk
herefter på skiven (T) i mere end 5 sekunder: der afgives et
længerevarende lydsignal (bip) til bekræftelse af, at reset har
fundet sted.
Bemærk: ved samtidig signalering (mætning af fedtfilter og
filter med aktivt kul) skal reset-handlingen gentages to gange.

Vedligeholdelse

Obs! Inden der udføres nogen form for rengøring eller
vedligeholdelse skal emhætten afbrydes fra elnettet ved
at fjerne stikket fra stikkontakten, eller ved at afbryde
hjemmets hovedafbryder.

Rengøring

Emhætten skal rengøres jævnligt både på ydersiden og på
indersiden (mindst med samme frekvens som for
vedligeholdelse af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde rengøringsmidler i

flydende form.
Undgå brug af produkter indeholdende slibemidler BENYT

ALDRIG SPRIT!
Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der
henstilles således til, at instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for eventuel
beskadigelse af motoren, brande forårsaget af utilstrækkelig
vedligeholdelse af apparatet eller manglende overholdelse af
ovenstående instruktioner.

Fedtfilter

Fig. 5-14
Tilbageholder de fedtpartikler, der dannes under
tilberedning af mad.

Skal rengøres mindst en gang om måneden (eller når
systemet, der melder, når filtrene er mættede – hvis
funktionen er installeret i den pågældende model – signalerer
at det er nødvendigt), med ikke-aggressive rengøringsmidler, i
opvaskemaskine ved lave temperaturer eller med kort
vaskecyklus. (Maks. T: 70°C)
Ved vask i opvaskemaskine kan metaldelene blive
misfarvede.
filteret skal tørres i ovnen ved en temperatur på højst 100°C i
en time; hvis filteret stadig er fugtigt, skal tørringen gentages.
Udskift filteret mindst hver andet år.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 13
Filteret opfanger lugt fra madlavning.

Kulfilteret mættes efter længere tids brug alt efter typen af
komfuret og hyppigheden for rengøring af fedtfilteret.
Filterpatronen skal dog under alle omstændigheder skiftes
hvert fjerde måned (eller når indikatoren for mætning af filteret
angiver det, hvis en sådan indikator findes på modellen).
Kulfilteret kan IKKE vaskes eller genanvendes.

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsesristene for
motorens drejehjul, og drej derefter med uret.
Ved afmontering skal man dreje mod uret.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på
lysdiode-teknologi.
Lysdioderne sikrer optimal belysning, holdbarhed op til 10
gange længere end almindelige pærer, og de giver mulighed
for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske
servicetjeneste.

50

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy
postępować według wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej

odpowiedzialności za uszkodzenia wynikłe na skutek instalacji
niezgodnej z informacjami podanymi w niniejszej instrukcji.
Okap służy do zasysania oparów kuchennych i jest
przeznaczony wyłącznie do użytku domowego.

Gwarancja dotycząca produktu nie będzie skuteczna w
przypadku uszkodzeń estetycznych, które można
przypisać lub będących wynikiem niewłaściwego i
nieodpowiedniego umiejscowienia płyty gipsowej,
ponieważ zastosowanie płyty gipsowej jest czynnością
należącą do kompetencji i całkowicie zależną od strony
trzeciej innej niż Producent
! Należy zachować instrukcję obsługi aby móc z niej

skorzystać w każdej chwili. W przypadku sprzedaży
urządzenia lub przeprowadzki, nale

ży upewnić się, że

dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która

dostarcza dokładne informacje dotyczące instalacji,
użytkowania i pielęgnacji urządzenia..

! Nie dokonywać zmian elektrycznych czy mechanicznych

w urządzeniu lub na przewodach odprowadzających.

! Przed przystąpieniem do montażu urządzenia należy

sprawdzić czy któraś z jego części składowych nie jest
uszkodzona. Jeśli tak, należy skontaktować się ze

sprzedawcą i zaprzestać kontynuowania instalacji.
Uwaga: Elementy oznaczone symbolem “(*)” wchodzą
wyłącznie w skład wybranych modeli, w pozostałych
przypadkach powinny być zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed

ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od zasilania, wyjmując
wtyczkę z gniazdka lub wyłączając główny wyłącznik
zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać
w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez
osoby (w tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a także
nieposiadające wiedzy lub doświadczenia w użytkowaniu tego
typu urządzeń, chyba, że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego urządzenia przez
osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią
urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna
oparcia chyba, że taka możliwość została wyraźnie wskazana.
Pomieszczenie, w którym okap jest używany łącznie z innymi
urządzeniami spalającymi gaz lub inne paliwo powinno

się

posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania spalin
wytwarzanych przez urządzenia gazowe lub na inne paliwo.
Surowo zabrania się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko
pożaru, a zatem nie wolno tego robić pod żadnym pozorem.
Podczas smażenia należy zachować ostrożność, aby nie
dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.
Dostępne części mog

ą ulec znacznemu nagrzaniu, jeżeli będą

używane razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania środków
technicznych i bezpieczeństwa dotyczących odprowadzania
spalin należy ściśle przestrzegać przepisów wydanych przez
kompetentne władze lokalne.
Okap powinien być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z
zachowaniem wskazówek dotyczących konserwacji podanych
w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu
oraz wymiany i czyszczenia filtrów powoduje powstanie
zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub
pozostawiać okapu bez prawidłowo zamontowanych żarówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie
z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprz

ętu

elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia,
przyczynią się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji
urządzenia.

Symbol

na urządzeniu lub opakowaniu oznacza, że
tego produktu nie można traktować jak innych odpadów
komunalnych. Należy oddać go do właściwego punktu zbiórki i
recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych urządzeń na
środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta,
służbami oczyszczania miasta lub sklepem, w którym produkt
został zakupiony.
UWAGA! Nie dokręcenie śrub oraz urządzeń mocujących
zgodnie z niniejszymi instrukcjami może spowodować
zagrożenia natury elektrycznej.

Obsługa

51

Urządzenie można używać jako wyciąg (odprowadzanie
oparów na zewnątrz) bądź jako pochłaniacz (opary są
filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Opary są usuwane na zewnątrz rurą odprowadzającą
zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy
kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w
komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry
(około 10°), tak aby ułatwić przepływ powietrza na zewnątrz.
Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one
zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą
odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu
z okapu (kołnierz łączeniowy).
Użycie przewodów o mniejszym przekroju powoduje
zmniejszenie zdolności zasysania oraz drastyczne
zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten
stan.

! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć

(maksymalny kąt zagięcia: 90°).

! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni

wewnętrznej.

! Materiał przewodu musi być zgodny z obowiązującymi

normami.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr
węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów
zanim zostanie zwrócone do pomieszczenia przez kratki w
górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują
się naczynia na urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie mniej niż 50cm w
przypadku kuchenek elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub typu mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się do takich wskazań.

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na
tabliczce umieszczonej w wewnętrznej części okapu. Jeśli
okap jest wyposażony we wtyczkę, należy ją podłączyć do
gniazdka zgodnego z obowiązującymi normami i

umieszczonego w łatwo dostępnym miejscu, również po
zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji, należy
zastosować znormalizowany wyłącznik dwubiegunowy, który
umożliwi całkowite odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do
zasilania i sprawdzeniem poprawności jego działania należy
się zawsze upewnić, czy przewód zasilający jest prawidł

owo

zamontowany.

Instalacja okapu

Przed przystąpieniem do instalacji:

• Sprawdzić, czy wymiary zakupionego produktu są

stosowne do wybranego miejsca montażu.

• Zdemontować filtr węglowy (*), jeżeli znajduje się na

wyposażeniu (patrz odpowiedni rozdział). Filtr należy
ponownie zamontować tylko wtedy, gdy okap będzie
używany w wersji filtrującej.

• Sprawdzić, czy wewnątrz okapu nie pozostawiono

(z powodów związanych z transportem) dodatkowego
materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej
(*) itp), ewentualnie wyjąć je i zachować.

• Jeżeli to możliwe, należy odłączyć i usunąć meble,

znajdujące się w obszarze instalacji okapu, po to aby
uzyskać łatwy dostęp do sufitu/ściany, na której ma być
zamontowany okap. W przeciwnym wypadku należy jak
najlepiej zabezpieczyć meble oraz wszystkie części
przed przypadkowym uszkodzeniem. Wybrać pł

aską
powierzchnię, na której będzie oparty okap i elementy
wposażenia i przykryć ją folią ochronną.

• Ponadto należy sprawdzić, czy w pobliżu strefy montażu
okapu (w miejscu dostępnym również po zamontowaniu
okapu) jest dostępne gniazdko wtykowe i czy można
podłączyć okap do urządzenia odprowadzającego na
zewnątrz opary (tylko w wersji filtrującej).

Wykonać wszystkie niezbędne prace murarskie (np.:

montaż gniazdka wtykowego i/lub otwór do przejścia
przewodu odprowadzającego opary).

Okap jest zaopatrzony w kołki mocujące odpowiednie do
większości ścian i sufitów. Konieczne jest jednak zasięgnięcie
porady wykwalifikowanego technika, aby upewnić się co do
odpowiedniości materiałów w zależności od typu ściany lub
sufitu. Ściana lub sufit muszą

być odpowiednio mocne, aby

utrzymać ciężar okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym
jest szczególnie zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość. Zaleca się uruchomienie
okapu 5 minut przed przystąpieniem do gotowania

52

jakichkolwiek potraw i pozostawienie go włączonym jeszcze
przez ok. 15 minut po zakończeniu gotowania.

Panel kontrolny składa się z pokrętła rotacyjnego
podświetlonego od tyłu.

• Aby włączyć i wyłączyć oświetlenie:

Wcisnąć pokrętło (T) aby włączyć i wyłączyć oświetlenie

•Aby wybrać jedną z możliwych szybkości zasysania:

Obrócić pokrętło (T) zgodnie z ruchem wskazówek zegara aby
włączyć i zwiększyć szybkość zasysania a w kierunku
przeciwnym aby ją zmniejszyć i wyłączyć okap.
Korona (L) oświetla się i wskazuje wybraną szybkość
zasysania:

•L1 włączone

szybkość 1 (minimalna).

•L1+L2 włączone

szybkość 2 (średnia).

.•L1+L2+L3 włączone

szybkość 3 (maksymalna).

•L1+L2+L3+L4 włączone w modalności migoczą

szybkość 4 (intensywna): czas trwania 5 minut, po upływie
których okap przechodzi automatycznie na szybkość 2.

•L wyłączone

Silnik zasilania wyłączony.

Urządzenie kontroli nasycenia filtrów

Okap wyposażony jest w urządzenie sygnalizujące kiedy
należy wykonać konserwację filtrów
Urządzenie kontroli nasycenia filtra przeciwtłuszczowego jest
zawsze aktywne
Urządzenie kontroli nasycenia filtra aktywnego węgla jest
zwyczajowe wyłączone
Aby je aktywować należy postępować w następujący sposób:

- Wyłączyć okap.

- Wcisnąć pokrętło (T), przez więcej jak 5 sekund
Korona (L) włącza się całkowicie, migocząc, wydzielany jest
sygnał akustyczny: urządzenie kontroli filtra węglowego jest

aktywne.
UWAGA = aby je dezaktywować, wyłączyć okap, wcisnąć

pokrętło (T), L1+L2 podświetlają się od tyłu, migoczą;
zaczekać na sygnał akustyczny, potwierdzający wykonanie
dezaktywacji.

cej

Sygnalizacja nasycenia filtra przeciwtłuszczowego

L1 + L2 migoczą kiedy należy wykonać konserwację filtra
przeciwtłuszczowego.

Sygnalizacja nasycenia filtra aktywnego węgla

L3 + L4 migoczą kiedy należy wykonać konserwację filtra
aktywnego węgla

Reset sygnalizacji nasycenia filtrów

Po wykonaniu konserwacji filtrów należy włączyć okap i
wcisnąć pokrętło (T) przez dłużej niż 5 sekund: usłyszy się
przedłużony sygnał akustyczny (beep) potwierdzający
dokonanie operacji resetującej.
Uwaga: w przypadku jednoczesnej sygnalizacji (nasycenie
filtra przeciwtłuszczowego i filtra aktywnego węgla) należy
powtórzyć dwa razy operację

resetującą.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności
czyszczenia lub konserwacji należy odłączyć okap od
zasilania wyjmując wtyczkę z gniazdka lub wyłączając
główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz
(przynajmniej z tą samą częstotliwością, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy użyciu szmatki
nawilżonej łagodnymi środkami. Nie należy używać środków
ściernych.

NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących

czyszczenia urządzenia i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem przestrzeganie
podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za
ewentualne uszkodzenia silnika lub pożary wynikające z
nieprzestrzegania zasad konserwacji oraz wzmiankowanych
wyżej instrukcji.

Filtr przeciwtłuszczowy

Rys. 5-14
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Należy go czyścić przynajmniej raz w miesiącu (lub gdy
system wskazujący nasycenie filtrów – jeśli przewidziany w
posiadanym modelu – wskazuje taką konieczność) z użyciem
nieagresywnych środków myjących, w zmywarkach z niską
temperaturą i krótkim cyklem. (Tmax: 70°C)
Po umyciu w zmywarce, metalowe części mogą stracić kolor.
Filtr należy suszyć w piekarniku w temperaturze maks. 100°C
przez jedną godzinę. Jeśli filtr jest jeszcze wilgotny, powtórzyć
operację. Filtr należy wymieniać przynajmniej co 2 lata.

Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę
sprężynową.

Filtr na węgiel ( tylko dla wersji filtrującej)

53

Rys. 13
Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po mniej lub bardziej
długim okresie użytkowania w zależności od
rodzaju kuchenki i od regularności z jaką jest
wykonywane czyszczenie filtra
przeciwtłuszczowego. Wkład filtra powinien być
w ka żdym razie wymieniony po upływie nie
więcej niż czterech miesięcy (lub, gdy wskaźnik
nasycenia filtra sygnalizuje konieczność
wymiany filtra – jeżeli posiadany model jest
wyposażony w taki wskaźnik).

NIE wolno myć lub regenerować filtra.

Filtr węglowy okrągły

Założyć po jednym filtrze z każdego boku tak, aby zakryć
ochronną kratkę wirnika silnika, po czym obrócić w kierunku
zgodnym z ruchem wskazówek zegara.
Aby zdemontować, obrócić w kierunku przeciwnym do ruchu
wskazówek zegara.

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje się
na technologii LED.
LED gwarantują optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych i pozwalają zaoszczędzić 90%
energii elektrycznej.

W celu wymiany należy zwrócić się do serwisu obsługi
technicznej.

54

CS - Návod na montáž a používání

Výrobce odmítá převzít jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře, které byly způsobeny
nedodržením těchto předpisů. Digestoř je projektován pro
odsávání dýmů a par při vaření a je určen pouze k domácím
účelům.

Záruka poskytovaná na výrobek se nevztahuje na
povrchové vady způsobené nesprávnou a nevhodnou
instalací sádrokartonu doplňujícího výrobek, jelikož
montáž sádrokartonu nespadá do kompetence Výrobce,
ale třetích osob, kteří za tuto činnost nesou plnou
odpovědnost
! Je důležité uchovat si tuto příručku, abyste ji mohli

konzultovat v jakémkoliv okamžiku. V případě prodeje,
postoupení či stěhování si zajistěte, aby zůstala společně
s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o

instalaci, užití a bezpečnosti.

! Neměňte elektrickou či mechanickou úpravu výroku

anebo vývodního zařízení.

! Před instalací zařízení zkontrolujte, zda některá ze

součástí není poškozena. V opačném případě kontaktujte

prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem “(*)” jsou volitelné
doplňky, dodáváné pouze pro některé modely nebo
součástky, které je nutné dokoupit.

Výměna žárovek

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla

zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je
třeba odpojit kryt od elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte
pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se
sníženými fyzickými, smyslovými nebo mentálními
schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto
osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou speciálně
vyškoleny k jeho použití osobou odpovědnou za jejich
bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může
se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě,
že je kuchyňský kryt používán současně s jinými přístroji
s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného
pro odpad kouřů z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevř
stát příčinou požárů, je tedy třeba se mu vyhnout v každém
případě.
Smažení je třeba provádět pouze za stálé kontroly, aby

eného plamene je škodlivé pro filtry a může se

nenastala situace, kdy se olej přehřeje a dojde k jeho
vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou
používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která
je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat
normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ
JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě popsaném v tomto
manuálu).
Nedodržování norem čištění krytu a výměny a čiště

ní filtrů se
může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených
svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální
nepříjemnosti, škody nebo požáry způsobené na přístroji,
které jsou následkem nedodržování pokynů uvedených
v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí
2002/96/ES o likvidaci elektrického a elektronického zařízení
(WEEE). Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou
likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených
k výrobku udává, že tento spotřebič nepatří do domácího
odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a
elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o
ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby
pro likvidaci domovního odpadu nebo v obchodě, kde jste
výrobek zakoupili.
POZOR! Pokud instalace šroubů a úchytných zařízení není
provedena v souladu s tímto návodem, hrozí nebezpečí úrazu
elektrickým proudem.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo
s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím
upevněného na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru
spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho
zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon
směrem nahoru (přibližně 10°), tak aby vzduch mohl být

55

odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být
vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem
jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí
snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem

záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním

povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat

platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven
tuku a pachů. K použití digestoře v této verzi je nutné
instalovat dodatečný systém filtrování na základě aktivních
uhlíků.

Instalace

Minimální vzdálenost mezi podporou nádoby na varné ploše a
nejnižší částí digestoře nesmí být menší než 50cm v případě
elektrických sporáků 65cm v případě plynových či smíšených
sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují
větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající
stávajícím normám, která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud kryt není vybaven
přípojkami (přímé připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po provedené montáži , je
třeba použít dvojpólový vypínač odpovídající normám, který
zaručí úplné odpojení od sítě v podmínkách kategorie přepětí
III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové
napájení a ověříte správné fungování, zkontrolujte si vždy, že
síťový kabel byl správně namontován.

Instalace

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry

pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz

příslušný odstavec). Je třeba jej/je namontovat zpět

v případě, že hodláte používat odsavač ve filtrační verzi.

• Zkontrolujte, zda se uvnitř odsavače nenachází (z

přepravních důvodů) materiál příslušenství (například

sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.

• Pokud je to možné, odpojte a odstraňte nábytek
nacházející se pod a kolem prostoru instalace za účelem
získání lepšího přístupu ke stropu/stěně, na který/ou má
být odsavač nainstalován. Dále je třeba v rámci
možností co nejlépe ochránit nábytek a všechny součásti
potřebné pro instalaci. Zvolte si rovný povrch a pokryjte
jej ochrannou fólií, na kterou uložíte odsavač a součásti
příslušenství.

• Dále zkontrolujte, zda je v blízkosti prostoru instalace
odsavače (v prostoru přístupném i po montáži odsavače)
dostupná zásuvka elektrického rozvodu a zda bude
možné provést připojení zařízení na odvádění kouře

rem ven (platí pouze pro odsávací verzi).

smě

• Proveďte všechny potřebné zednické práce (např.:
instalaci zásuvky elektrického rozvodu a/nebo realizaci
otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou
vhodné pro zavěšení do většiny stropních konstrukcí. Přesto
by měl zavěšení provést kvalifikovaný odborný pracovník,
který rozhodne, zda jsou tyto hmoždinky vhodné pro místní
typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost
stropu pro digestoř.

Provoz

V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.

Ovládací panel se skládá z podsvíceného plochého otočného
ovladače

•Zapínání a vypínání světel:

Stiskněte plochý ovladač (T) pro zapínání a vypínání světel

•Pro výběr možných rychlostí odsávání:

Otočte plochý ovladač (T) po směru hodinových ručiček pro
zapnutí a zvýšení rychlosti odsávání a proti směru hodinových
ručiček pro snížení rychlosti a vypnutí digestoře.

56

Věnec (L) se rozsvítí podle zvolené rychlosti odsávání :

•L1 svítí

rychlost 1 (minimální).

•L1+L2 svítí

rychlost 2 (středně vysoká).

.•L1+L2+L3 svítí

rychlost 3 (maximální).

•L1+L2+L3+L4 svítí přerušovaným světlem

rychlost 4 (intenzivní) :trvání 5 minut, poté se digestoř
automaticky nastaví na rychlost 2

•L nesvítí:

Vypnutý sací motor

Zařízení pro kontrolu zanesení filtrů

Digestoř je vybavena zařízením, které signalizuje, kdy je
nutné provést údržbu filtrů
Zařízení pro kontrolu zanesení tukového filtru je stále funkční
Zařízení pro kontrolu aktivního uhlíkového filtru je většinou
vypnuté
Pro aktivaci postupujte následujícím způsobem:

- Vypněte digestoř.

- Stiskněte plochý ovladač (T) na více než 5 vteřin
Věnec (L) se celý rozsvítí, světélkuje a bude slyšet zvukový
signál : Zařízení pro kontrolu uhlíkového filtru je aktivní.
Poznámka = pro vypnutí zařízení vypněte digestoř, stiskněte
plochý ovladač (T), L1+L2 se rozsvítí a budou světélkovat;
vyčkejte na zvukový signál, který potvrdí vypnutí zařízení.

Signalizace zanesení tukového filtru

L1 + L2 světélkují, pokud je nutné provést údržbu tukového
filtru

Signalizace zanesení aktivního uhlíkového filtru

L3 + L4 světélkují, pokud je nutné provést údržbu aktivního
uhlíkového filtru

Reset signalizace zanesení filtrů

Po údržbě filtrů zapněte digestoř
(T) na déle než 5 vteřin : uslyšíte dlouhý zvukový signál (píp),
který potvrdí provedený reset .
Poznámka : v případě současné signalizace (zanesení
tukového filtru a aktivního uhlíkového filtru) je nutné zopakovat
reset dvakrát.

Údržba

Pozor! Před jakoukoliv operací čištění či údržby odpojte
digestoř od elektrické sítě, vyjměte zátrčku anebo
vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň
stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou denaturovaným
líhem anebo neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů

by mohlo vést k požárům. Doporučujeme tedy dodržovat

a stiskněte plochý ovladač

návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru,
požáry způsobené nesprávnou údržbou či nedodržením výše
uvedeného upozornění.

Tukový filtr

Obr. 5-14
Zadržuje částice tuku uvolňující se při vaření.

Je třeba čistit alespoň jednou měsíčně (nebo když systém
detekující nasycení filtru - pokud je na modelu ve vašem
vlastnictví – indikuje tuto nutnost) s neagresivními čisticími
prostředky, lze mýt v myčce při nízké teplotě a krátkém cyklu.
(Tmax 70°C)
Při mytí v myčce na nádobí může dojít k vyblednutí kovových
částí.
Filtr musí být vysušen v troubě při teplotě max. 100°C po
dobu jedné hodiny; v případě, kdy je filtr ještě vlhký, zopakujte
operaci.

Vyměňte filtr nejméně jednou za 2 roky.
Demontáž tukového filtru je znázorněna - zatlačte na západku
filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 13
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém
užití, tj. závisí na typu kuchyně a pravidelném čištění filtru
proti mastnotám. V každém případě je nutné nahradit patronu
maximálně jednou za 4 měsíce (anebo jestliže systém
vyznačování saturace filtrů – pokud je součástí vybavení
vlastněného modelu – vyznačuje tuto potřebu).
NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí
obou ochranných mřížek rotoru motoru a pak
otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových
ručiček.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na
technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát
delší než tradiční svídtila a umožňují úspory 90% elektrické
energie.

Pro výměny se obraťte na servisní službu.

57

SK - Návod na použitie a montáž

Prísne dodržiavajte pokyny uvedené v tomto návode.

Výrobca odmieta prevziať akúkoľvek zodpovednosť za
prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto
predpisov. Odsávač pár slúži výhradne na odsávanie pár,
dymu, pachov vzniknutých pri varení a je určený výhradne pre
domáce použitie.

Záruka na produkt sa nevzťahuje na estetické chyby,
ktoré vznikli a/alebo sú dôsledkom nesprávnej alebo
nevhodnej montáže sadrokartónu pri kompletizácii
produktu, pretože aplikácia sadrokartónu je
v kompetencii inej osoby ako výrobcu, ktorá nesie
zodpovednosť za montáž.
! Je dôležité uchovať si túto príručku, aby ste ju mohli

Použiť v akomkoľvek okamihu. V prípade predaje,
postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.

! Pozorne si prečítajte návod: obsahuje dôležité informácie

o inštalácii, použití a bezpečnosti.

! Nemeňte elektrickú či mechanickú úpravu výrobku alebo

potrubie na odvod pár.

! Skôr než budete pokračovať s inštaláciou zariadenia,

overte, všetky súčiastky či nie sú poškodené. V opačnom
prípade obráťte sa na predajcu a nepokračujte
v inštalácii.

Poznámka: detaily označené symbolom “(*)” sú voliteľné

doplnky, dodávané iba pre niektoré modely alebo
súčiastky, ktoré je nutné dokúpiť.

Upozornenia

Upozornenie! Nenapájajte spotrebiče na elektrickou sieť,

pokiaľ nebola úplne dokončená jeho inštalácia.
Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby,
odpojiť odsávač pary od elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača bytu.
Pri všetkých inštalačných a údržbárskych prácach používajte
ochranné pracovné rukavice.
Spotrebič nie je určený na používanie osobami (vrátane detí)
so zníženými fyzickými, zmyslovými alebo mentálnymi
schopnosťami alebo s nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje
dohľad alebo ich nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez správne namontovanej
mriežky!
Odsávač pary sa nesmie NIKDY používať ako oporná plocha,
iba za predpokladu, že je to výslovne určené.
V prípade, že sa kuchynský odsávač používa súčasne s inými
zariadeniami, ktoré sú v styku s plynom alebo inými
horľavinami, miestnosť musí byť zariadená vhodnou
ventiláciou.
Odsávací vzduch nesmie byť odvádzaný do toho istého
odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú
zariadenia spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary pripravovať jedlá na
plameni.

Použitie voľného plameňa poškodzuje filtre, čo môže byť
príčinou vyvolania požiaru, preto sa ho v každom prípade
treba vyvarovať.
Vyprážanie potravín sa musí vykonávať pod kontrolou a treba
sa vyhnúť tomu, aby prepálený olej začal horieť.
Pri použití spolu s varnými spotrebičmi, prístupové časti sa

môžu značne zohriať.

Čo sa týka technických a bezpečnostných opatrení
schválených pre odvod dymov, je potrebné dodržiavať sa
presne predpismi stanovenými príslušnými miestnymi úradmi.
Odsávač je potrebné často čistiť ako zvnútra tak aj zvonku
(ASPOŇ RAZ ZA MESIAC). V každom prípade je nutné
dodržiavať všetko, čo je uvedené v návode na obsluhu.
Nedodržiavanie noriem čistenia odsávača a výmeny a čistenia
filtrov sa môžu stať príčinou požiaru.
Nepoužívajte a nenechávajte digestor bez riadne nastavených
svietidiel a nevystavujte sa tak nebezpečenstvu elektrického
výboja.
Tento spotrebič je označený v súlade s európskou smernicou
2002/96/ES o likvidácii elektrického a elektronického
zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti
odstránený správnym spôsobom, užívateľ prispieva
k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.

Symbol

výrobku alebo na jeho sprievodnej

dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie
zaobchádzať ako s domácim odpadom, ale musí byť
odovzdaný do príslušné miesta zberu pre recykláciu
elektrických a elektronických prístrojov. Zbaviť sa ho
riadením sa podľa miestnych zákonov o odstránení odpadkov.
Kvôli dokonalejším informáciám o zaobchádzaní,
znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné
miestne úrady, služby pre zber domáceho odpadu alebo
predajňu , v ktorej výrobok bol zakúpený.
POZOR! Chýbajúca inštalácia skrutiek a upevňovacích
zariadení v súlade s týmito pokynmi môže mať za následok
ohrozenie elektrickým prúdom.

Používanie

Digestor je možné použiť s odsávaním mimo miestnosť, alebo
s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového
potrubia upevneného na spojovacej prírube.
Priemer výfukového potrubia sa musí zhodovať s priemerom
spojovacieho prstenca.
Upozornenie! Odťahové potrubie nie je súčasťou výbavy a je
nutné ho zakúpiť.
Na vodorovnej (horizontálnej) časti, potrubie musí mať mierny
náklon smerom nahor (približne 10°), aby sa vzduch mohol

58

ľahšie odvádzať smerom von.
Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia
byť vybraté.
Napojte digestor na odťahové potrubie s rovnakým priemerom
ako vývod vzduchu (spojovacia príruba).
Použitie odvodových trubíc a otvorov do steny s menším
priemerom má za následok zníženie odsávadsej výkonnosti e
drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
! Používajte čo najkratšie odťahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom

záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Používajte odťahové potrubie s čo najhladším vnútorným

povrchom.

! Materiál použitý pre odťahové potrubie musí zodpovedať

platným normám.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený
tukov a pachov. K použitiu digestora v tejto verzii je nutné
inštalovať dodatočný systém filtrovania na základe aktívnych
uhlíkov.
Nasatý vzduch sa pred znovu privodením do miestnosti najprv
odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary
používať v takejto verzii, je potrebné nainštalovať doplňujúci
filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenosť medzi podporou nádoby na varnej
ploche a najnižšou časťou digestora nesmie byť menšia než
50cm v prípade elektrických sporákov, 65cm v prípade
plynových či kombinovaných/zmiešaných sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.

Elektrické napojenie

Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri odsávača.
Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť
do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa
nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej
montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou
(priame pripojenie k sieti) alebo sa zásuvka nenachádza
v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je
nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý
zaručí úplné odpojenie od siete v podmienkach kategórie
prepätí III, v súlade s pravidlami inštalácie.
Upozornenie! Skôr než opäť napojíte obvod digestora na
sieťové napájanie a overíte správne fungovanie, skontrolujte
si vždy, že sieťový kábel bol správne namontovaný.

Montáž

Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery
pre zvolený priestor inštalácie.

• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď
príslušný odstavec). Je potrebné ich namontovať späť v
prípade, že hodláte používať odsávač vo filtračnej verzii.

• Skontrolujte, či sa vo vnútri odsávača nenachádza (z
prepravných dôvodov) materiál príslušenstva (napríklad
vrecká so šraubami, záruky atd.), prípadne ich vyberte a
uschovajte.

• Pokiaľ je to možné, odpojte a odstráňte nábytok
Nachádzajúci sa pod a okolo priestoru inštalácie za
účelom získania lepšieho prístupu k stopu/stene, na
ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné
v rámci možnosti čo najlepšie ochrániť nábytok a všetky
súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch
a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač
a súčasti príslušenstva.

• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie
odsávača (v priestore prístupnom aj po montáži
odsávača) dostupná zásuvka elektrického rozvodu a či
bude možné previesť pripojenie zariadenia na
odvádzanie dymu smerom von (platí iba pre odsávaciu
verziu).

• Preveďte všetky potrebné stavebné práce (napr.:
inštaláciu zásuvky elektrického rozvodu a/alebo
realizáciu otvoru pre priechod dymovej rúrky).

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre
väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa
s kvalifikovaným technikom, aby vám schválil spôsobilosť
materiálov na základe akého typu je stena/strop. Stena/strop
musí byť dostatočne mohutná, aby udržala hmotnos
odsávača pary.

Činnosť

V prípade nazhromaždenia väčšieho množstva pary v kuchyni
použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5
minút pred začatím varenia a nechať ho v chode ešte približne
ďalších 15 minút po ukončení varenia.

Upravljanje je sestavljeno iz okrogle vrtljive ploščice z ozadno
osvetlitvijo.

ť

59

•Za vklop in izklop luči ravnajte na naslednji način:

Pritisnite vrtljivo ploščico (T), da prižgete in ugasnete luči.

•Za izbiro hitrosti odsesovanja ravnajte na naslednji
način:

Vrtljivi ploščico (T) obračajte v smeri urinega kazalca, da
vključite napo in povečate hitrost odsesovanja oziroma v
nasprotni smeri urinemu kazalcu, da jo zmanjšate in napo
izključite.
Pas na obodu okrogle vrtljive ploščice se osvetli v znak
izbrane hitrosti odsesovanja:

•L1 sveti

1. stopnja hitrosti (najnižja).

•L1+L2 svetita

2. stopnja hitrosti (srednja).

.•L1+L2+L3 svetijo

3. stopnja hitrosti (najvišja).

•L1+L2+L3+L4 utripajo

4., intenzivna stopnja moči: intenzivna stopnja moči traja 5
minut, zatem pa napa samodejno preide na 2. stopnjo moči.

•L ugasnjena:

sesalni motor ugasnjen.

Indikator zasičenosti filtrov

Napa ima mehanizem, ki opozori na potrebo po čiščenju
oziroma zamenjavi filtrov.
Indikator zasičenosti maščobnega filtra je vselej omogočen.
Indikator zasičenosti filtra z aktivnim ogljem pa je običajno
onemogočen.
Za vklop indikatorja sledite naslednjemu postopku:

- Izključite napo.

- Pritisnite okroglo vrtljivo ploščico (T1) in jo zadržite
pritisnjeno več kot 5 sekund.
Celoten pas na obodu vrtljive ploščice (L) utripa in ob tem se
oglasi zvočni signal: indikator zasičenosti filtra z aktivnim
ogljem je sedaj vključen.
Opomba = za izklop indikatorja zasičenosti filtra z aktivnim
ogljem, izključite napo, pritisnite vrtljivo ploščico(T), signalni
lučki T1 in T2 pri
se oglasi v potrditev izklopa.

Indikator zasičenosti maščobnega filtra

L1 + L2 utripata, ko je treba očistiti oziroma zamenjati
maščobni filter

Indikator zasičenosti filtra z aktivnim ogljem

L3 + L4 utripata, ko je treba očistiti oziroma zamenjati filter z
aktivnim ogljem.

Ponastavitev indikatorja zasičenosti filtrov

Po čiščenju ali zamenjavi filtrov vključite napo in pritisnite tipko
(T) ter jo zadržite pritisnjeno več kot 5 sekund: zaslišali boste
daljši zvočni signal (pisk) v znak izvedene ponastavitve.
Opomba: v primeru istočasne signalizacija (zasičenosti
maščobnega filtra in filtra z aktivnim ogljem), je treba postopek
ponastavitve izvesti dvakrat.

A

čneta utripati; počakajte na zvočni signal, ki

Údržba

Pred akokoľvek operáciou čistenia či údržby odpojte
digestor od elektrické siete, vyberte vidlicu zo zásuvky
alebo vypnite hlavný spínač bytu.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň
rovnako častým opakovaním ako sa vykonáva údržba filtrov
tuku).
Pri čistení je treba použiť látku navlhčenú denaturovaným
liehom alebo neutrálnymi tekutými čistiacimi prostriedkami.
Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽÍVAŤ ALKOHOL!
Upozornenie: Nedodržanie noriem na čistenie zariadenia

a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto
dodržiavať uvedené pokyny.
Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody
na motore, požiare vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených upozornení.

Protitukový filter

Obr. 5-14
Udržuje častice tukov pochádzajúcich z varenia.

Treba čistiť aspoň raz mesačne (alebo keď systém kontroly
nasýtenia filtra - ak je na vašom modeli - indikuje túto
nutnosť) s neagresívnymi čistiacimi prostriedkami, možno
umývať v umývačke riadu pri nízkej teplote a krátkom cykle.
(Tmax 70°C)
Pri umývaní v umývačke riadu môže dôjsť k vyblednutiu
kovových častí.
Filter musí byť vysušený v rúre

pri teplote max.

100°C po dobu jednej hodiny; v prípade, že je filter ešte

vlhký, zopakujte operáciu.
Vymeňte filter najmenej raz za 2 roky.

Na odpojenie protitukových filtrov potiahnite za pružinový
háčik.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 13
Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýteľnosť uhoľného filtru sa odhaľuje iba po viac-menej
predľženom použití, na základe typu kuchyne a pravidelnosti
čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť
zásobník maximálne každé štyri mesiace (alebo keď
upevňovací systém nasýteľnosti filtrov – ak je s ním príslušný
model vybavený – upozorňuje túto nevyhnutnosť).
NEMÔŽE byť umývaný alebo regenerovaný.

Okružno uhoľný filter

Použiť jedno na každú stranu po zakrytie obidvoch
ochranných mriežok motorovej vrtule, za tým pootočiť smerom
hodinových ručičiek.
Kôli odmontovaniu pootočiť oproti smeru hodinových ručičiek.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom
na technoloógii LED.
Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10
krát dhlhšie ako tradičné žiarovky a umožňujú ušetriť 90%

60

elektrickej energie.

Pre výmenu, obrátiť sa na technický servis.

61

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem tartásából származó bármilyen
hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget
nem vállal. A páraelszívó a főzési pára és füst elszívására
szolgál, kizárólag háztartási használatra.

A termékre vonatkozó garancia érvényét veszti a termékre
kiegészítésül felhelyezendő gipszkarton nem megfelelő
és/vagy helytelen felhelyezéséből származó esztétikai
hibák esetén, minthogy a gipszkarton felhelyezése a
Gyártótól független harmadik fél kompetenciája és
felelőssége.
! Fontos, hogy ezt a kézikönyvet megőrizze, hogy

bármikor tájékozódhasson belőle. Eladás, átadás vagy
költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos

tájékoztatások találhatók köztük a telepítésre, a
használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai

rendszerét, vagy a kivezető csöveket.

! A berendezés beszerelésének megkezdése előtt

győződjön meg róla, hogy minden alkatrész
sérülésmentes-e. Ellenkező esetben forduljon a

viszonteladóhoz és ne szerelje fel a berendezést.
Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak
bizonyos modellekhez járnak, illetve a készülékkel nem
szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos
hálózatba, amíg a beszerelést teljesen be nem fejezte.
Takarítás vagy karbantartás előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a villásdugó kihúzása vagy
a lakás fő biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és karbantartási művelethez
használjon védőkesztyűt.
A készülék nem arra készült, hogy gyermekek, vagy csökkent
fizikai vagy értelmi képességekkel rendelkező, tapasztalatok
és ismeretek híján levő emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete alatt, vagy ha ez a
személy a készülék használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a készülékkel
játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!
A konyhai páraelszívót SOHA nem szabad lerakó felületnek
használni, kivéve, ha kifejezetten fel van tüntetve ez a
lehetőség.
A helyiségnek elegendő szellőzéssel kell rendelkeznie,
amennyiben a konyhai elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben használják.
Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe
vezetni, amelyet gáz vagy más tüzelőanyagok
égéstermékeinek elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.
A nyílt láng használata károsítja a filtereket, tűzveszélyt
okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy
a túlhevült olaj vagy zsír meggyulladjon.
Főzés közben a felszálló forró levegő a készülékházat
felmelegítheti!
A füstelvezetésre vonatkozó műszaki és biztonsági
intézkedések tekintetében szigorúan be kell tartani a helyi
illetékes hatóságok előírásait.
Az elszívót gyakran kell tisztogatni, mind belülről, mind
kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten előírt karbantartási
utasításokat.)
Az elszívó tisztántartására, valamint a filterek cseréjére és
tisztítására vonatkozó előírások be nem tartása tűzveszélyt
okoz.
A páraelszívót ne használja szabályosan beszerelt izzólámpa
nélkül, mert áramütés veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem tartásából
következő kellemetlenségekért, károkért vagy tű

zesetekért a

gyártó nem vállal felelősséget..
A készüléken található jelzés megfelel az elektromos és
elektronikus berendezések hulladékairól szóló 2002/96/EK
európai irányelvben (WEEE) foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön
segít elkerülni a környezettel és az emberi egészséggel
kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése
egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon
feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető

háztartási hulladékként. Ehelyett a terméket a villamos és
elektronikus berendezések újrahasznosítását végző
telephelyek valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi
környezetvédelmi előírások szerint kell eljárni.
A termék kezelésével, hasznosításával és
újrahasznosításával kapcsolatos bővebb tájékoztatásért
forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a
háztartási hulladékok kezelését végző társasághoz vagy
ahhoz a bolthoz, ahol a terméket vásárolta.
FIGYELEM! A csavarok és rögzítő eszközök nem előírás
szerinti behelyezése áramütést okozhat.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a
szabadba történő kibocsátással, vagy filteres, keringtetett
üzemmódban működhessen.

Kivezetett üzemmód

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető
csövön történik.
Az elvezetőcső átmérője az összekötő gyűrű átmérőjével

62

azonos kell legyen
Figyelem! Kivezetőcső nincs a csomagban, külön kell azt
megvennie.
A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°)
kell rendelkezzen, hogy a levegőt minél könnyebben
kivezethesse.
Amennyiben az elszívó szénfilteres, szükséges annak
kiemelése.
Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó
karima) azonos átmérőjű kivezető csőhöz.
A kisebb átmérőjű cső használata az elszívás hatásfokának
csökkenését és a készülék zajszintjének drasztikus
növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.
! A csővezeték a lehető legkevesebb hajlattal

rendelkezzen (maximális hajlásszög: 90°).
! Kerülje a cső deformálódását.
! A használandó cső belseje a lehető legsimább legyen.
! A cső anyaga az előírásban elfogadottaknak megfelelő

legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül,
mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó
ilyen üzemmódban való használatához szükséges további,
aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint 50cm
elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű
főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem
rendelkezik csatlakozódugóval (közvetlen csatlakozás a
hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető,
szereljen fel egy szabványos, kétpólusú megszakítót akár a
beszerelést követően is, amely III. túláram-kategória esetén
biztosítja a hálózatról való teljes leválasztását, a telepítési
szabályoknak megfelelően.
Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba
és ellenőrzi, hogy az elszívó helyesen működik-e, mindig
ellenőrizze azt is, hogy a hálózati vezeték beszerelése
szabályos-e.

Felszerelés

PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott
telepítési helynek megfelelő méretű-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a
gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor
kell visszaszerelni, ha az elszívót keringtetett
üzemmódban kívánja használni.

• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e
(szállítási igények miatt) tartozékok (például csavarokat
tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen,
vegye ki és őrizze meg.

• Ha lehetséges, az elszívó felszerelési helye alatt és
környezetében bontsa ki és távolítsa el a bútorokat, hogy
jobban hozzáférhessen a falhoz/mennyezethez, ahová
az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és
a szerelés környezetét amennyire lehetséges, takarja le.
Válasszon ki egy sík felületet, takarja le, és erre rakja le
az elszívót és a hozzá tartozó kiegészítőket.

• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában
(olyan helyen, amely azután is hozzáférhető, hogy az
elszívót felszerelték), van-e egy villamos csatlakozó
aljzat, és a füstelvezetéshez lehet-e csatlakozni egy
kültérbe vezető készülékhez (csak kivezetett
üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl.
csatlakozó aljzat telepítése, kivezető cső számára
falnyílás készítése).

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő
tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg
arról, alkalmasak-e az anyagok az adott
falhoz/mennyezethez. A falnak/mennyezetnek elegendően
erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Működése

Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.

A vezérlésre egy hátulról megvilágított forgókapcsoló szolgál.

63

•A világítás be- és kikapcsolása:

A világítás ki- és bekapcsolásához nyomja meg a kapcsolót
(T)

•Az elszívási sebesség kiválasztása:

Az elszívási sebesség növeléséhez tekerje el a kapcsolót (T)
az óramutató járásával megegyező irányban,
csökkentéséhez, illetve az elszívó leállításához az ellenkező
irányba tekerje.
A gyűrű (L) világít, mely a kiválasztott elszívási fokozatot jelzi:

•L1 ég

1. (minimális) sebesség.

•L1+L2 ég

2. (közepes) sebesség.

•L1+L2+L3 ég

3. (maximális) sebesség.

•L1+L2+L3+L4 villog

A 4. (intenzív) sebesség: tartama 5 perc, melynek leteltével az
elszívó automatikusan a 2. sebességi fokozatra kapcsol.

•L kikapcsolva:

Kikapcsolt elszívó motor

Szűrő telítettség ellenőrző diszpozitív

Az elszívó egy olyan diszpozitívvel rendelkezik, mely kijelzi
amikor a filtereket karbantartása szükséges
A zsírszűrő kijelző diszpozitív mindig aktivált állapotban van.
Az aktív szénszűrő kijelző diszpozitív rendszerint deaktivált.
Aktiválásához az alábbiak szerint járjon el:

- Kapcsolja ki az elszívót.

- Tartsa 5 másodpercen túl lenyomva a gombot (T)
Az (L) gyűrű villog, hangjelet ad : a szénfilter kijelző
diszpozitív aktiválásra került.
NB = deaktiválásához zárja le az elszívót, nyomja meg a
kapcsolót (T), ekkor az L1+L2 hátulról megvilágított; a
kiiktatás nyugtázásához várja meg a hangjelzést.

A zsírszűrő telítettség kijelzése

L1 + L2 ég, ha a zsírszűrő karbantartása szükséges.

Az aktív szénszűrő telítettség kijelzése:

L3 + L4 villog, ha az aktív szénszűrő karbantartása szükséges

A szűrők telítettségi kijelzésének visszaállítása

A szűrők karbantartása után kapcsolja be az elszívót, 5
másodpercen túl tartsa lenyomva a kapcsolót (T): az
újraállítás megtörténtét egy elnyújtott hangjelzés (beep)
nyugtázza.
Megjegyzés : egyidejű kijelzés esetén (zsírszűrő és szénfilter
egyszerre jelez) ismételje meg kétszer az újraállítást.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden
esetben kösse ki az elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő biztosítékának
lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről

(legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A
tisztításhoz használjon semleges folyékony mosószerrel
átitatott nedves ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására, valamint a filterek

cseréjére vonatkozó előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent említett utasítások be
nem tartása miatt a motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

ábra 5-14
Visszatartja a főzésből eredő zsírrészecskéket.

Tisztítsa meg havonta legalább egyszer (illetve akkor, amikor
a szűrők eltömődését jelző lámpa erre figyelmeztet (ha az ön
által vásárolt modellen van ilyen lámpa)) enyhe tisztítószerrel
vagy mosogatógépben rövid programon (megengedett
legnagyobb hőmérséklet: 70 °C).
Ha a szűrőt mosogatógépben mossa, a fém alkatrészek
elszíneződhetnek.
A szűrőt ezután szárítsa ki a sütőben. A szárításhoz ne állítsa
a sütőt 100 °C-nál nagyobb hőmérsékletre, és ne hagyja benn
a szűrőt egy óránál hosszabb ideig. Ha ezt követően a szűrő
még nedves, tegye vissza a sütőbe még egy órára.
A szűrőt legfeljebb kétévente ki kell cserélni.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter (csak keringtetett változat esetén)

ábra 13
Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt
történik meg, a tűzhely típusától és a zsírszűrő
tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként (vagy amikor a
filterek telítődését jelző rendszer – ha a birtokunkban lévő
modellnél van ilyen - ennek szükségességét jelzi.
NEMÔŽE byť umývaný alebo regenerovaný.

Köralakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra
helyezzen fel egyet, majd forgassa az óramutató járásával
megegyező irányban.
Szétszereléshez forgassa az óramutató járásával ellentétes
irányban.

Égőcsere

Az elszívó LED technológiára épülő világítási rendszerrel van
felszerelve.
A LEDEK optimális megvilágítást biztosítanak, a
hagyományos lámpák élettartamánál 10-szer nagyobb
élettartammal rendelkeznek, mindemellett 90%-os elektromos
energia megtakarítást tesznek lehetővé.

Izzócsere esetén forduljon a szakszervízhez.

64

BG - Инструкции за монтаж и употреба

Придържайте се стриктно към тук посочените инструкции.
Фирмата не носи отговорност за евентуални
неизправности, повреди или възпламеняване на уреда,
възникнали в резултат на неспазване на инструкциите в
настоящото упътване. Аспираторът е проектиран за
аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.

Гаранцията

за продукта не е валидна в случай на
естетически дефекти дължащи си и / или възникнали
в резултат на неправилен и неподходящ монтаж на
гипскартона, който се монтира за да придаде
завършеност на продукта, тъй като монтирането му
подлежи на компетенциите и на отговорността на
трето лице, различно от производителя.

! Съветваме

Ви да съхранявате настоящото упътване
за да може да го използвате във всеки един момент.
При продажба, отдаване под наем или преместване,
упътването за употреба трябва да остане заедно с
продукта.

! Прочетете внимателно инструкциите! Те съдържат

важна информация относно инсталирането,
употребата и мерките за безопасност.

! Забранено е нанасянето на

електрически или
механически изменения върху продукта и върху
въздуховодните тръби!

! Преди да пристъпите към инсталирането на уреда,

уверете се, че няма увредени части. Ако има такива,
свържете се с търговския представител и не
пристъпвайте към инсталиране.

Забележка: Частите, отбелязани с “(*)”, са опция и се
доставят само с някои модели или
части, които да се закупят отделно.

пък са недоставени

Предупреждения

Внимание! Не включвайте уреда към ел.мрежа, ако
монтирането му не е окончателно приключило. Преди
каквато и да е операция на почистване или поддръжка,
аспираторът трябва да се изключи от ел.мрежа, като се
извади щепсела или като се изключи главния прекъсвач
на жилището.
за всички операции по инсталиране и техническо
обслужване използвайте работни ръкавици.
Уредът не трябва да се употребява от деца или хора с
намалена умствена или физическа чувствителност и
които нямат опит и не са запознати с уреда, освен ако те
не се държат под контрол или не са инструктирани от
отговарящо за безопасността им лице как да
уреда.
Трябва да се внимава децата да не си играят с
аспиратора.
Не използвайте никога аспиратора, ако решетката не е
правилно монтирана!
Аспираторът не трябва НИКОГА да се използва като
работен плот, освен ако това не е специално указано.
Помещението трябва да има добро проветряване, когато
кухненският аспиратор се използва

едновременно с други

ползват

уреди с газово или друг вид гориво.
Аспирираният въздух не трябва да се отвежда през отвод,
през който се отвежда дима от уредите, работещи с газ
или друго гориво.
Строго се забранява готвенето на открит пламък под
аспиратора.
Използването на открит пламък е вредно за филтрите и
може да причини пожар, затова абсолютно трябва да се
избягва.
Пърженето трябва да се извършва под наблюдение, за да
се избегне възпламеняване на олиото.
Достъпните части могат да се нагреят значително когато
се използват заедно с готварски уреди.
Що се отнася до техническите мерки и мерките за
безопасност, които трябва да

се прилагат за отвеждане на
дима, трябва строго да се придържате към предвиденото
в правилника на местните компетентни власти.
Аспираторът трябва да се почиства често, както отвътре,
така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА, трябва при
всички случаи да се спазват инструкциите за поддръжка,
посочени в тези указания).
Неспазването на

нормите за почистване на аспиратора и
за подмяна и почистване на филтрите, води до опасност
от пожари.
Не използвайте и не оставяйте аспиратора без правилно
монтирани лампички! Опасност от токов удар!
Не се поема никаква отговорност при евентуална
неизправност, щета или пожар, нанесени на уреда
вследствие на неспазване на настоящите инструкции
Този уред отговаря на изискванията на :

- Европейската директива 2002/96/ЕС

- Waste Electricаl and Electronic Equipment (WEEE).

Уверявайки се, че този уред ще бъде рециклиран по
подобаващият за това начин, Вие допринасяте за
опазването на околната среда и вашето здраве.

Символът

върху уреда или в придружаващата го

документация посочва, че този продукт не трябва да бъде
считан за домашен отпадък, а трябва да бъде предаден в
специално предназначените за това пунктове за
рециклиране на електрическа и електронна техника.
Придържайте се към местните нормативи за преработка
на отпадъци. За по-подробна информация
предаването, събирането и рециклирането на този
продукт ви съветваме да се обърнете към компетентните
местни служби, службите за събиране на домашни
отпадъци или магазинът, в който сте закупили този ел.
уред.
ВНИМАНИЕ! Неизвършването на монтажа на винтовете и
на фиксиращите механизми в съответствие с настоящите
инструкции, може
естество.

да доведе до рискове от електрическо

Употреба

Аспираторът има следното предназначение: всмуква и

.

във връзка с

65

отвежда навън или филтрира въздуха, като едновременно
с това го рециклира.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна
тръба свързана със съединителния фланец.
Диаметърът на въздуховодната тръба трябва да отговаря
на диаметъра на съединителния пръстен.
Внимание! Въздуховодната тръба не е включена към
аксесоарите и трябва да бъде закупена отделно.
В хоризонталната част тръбата трябва да бъде леко
извита нагоре (около 10°) за да
въздуха навън.
Ако аспираторът е снабден с филтри с активен въглен,
въпросните трябва да бъдат отстранени.
Свържете аспиратора към въздуховодни тръби и отвори в
стената. Диаметърът на тръбите трябва да съответства
на диаметъра на съединителния фланец за отвеждане на
въздуха.
Свързването към въздуховодни тръби и отвори с
малък диаметър намалява капацитета на аспириране и
увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква
отговорност.

! Използвайте тръба с необходимата дължина.
! Използвайте тръба с възможно най-малко тръбни

колена (с максимален ъгъл на извивка: 90°).

! Не променяайте рязко сечението на тръбите!
! Използвайте тръби

покритие.

! Материалът, от който са изработени тръбите трябва

да отговаря на нормите в сила.

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да
влезе отново в обръщение в помещението. За да
използвате аспиратора в този вариант на работа трябва
да инсталирате допълнителна филтрираща система на
базата на филтри с активен въглен.

Монтиране

Минималното разстояние между повърхността, на която
се поставят съдовете за готвене и най-ниската част на
кухненския аспиратор, трябва да бъде не по-малко от

50cm в случай на електрически печки и не по-малко от
65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене
по-голямо разстояние, то трябва да се има предвид.

Ел. връзка

Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с данните
за аспиратора, поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора към контакт,

улесни отвеждането на

по-

с възможно най-гладко вътрешно

е посочено

съответстващ на действащите норми и намиращ се на
лесно достъпно място дори и след приключване на
монтажа. Ако не

е снабден с щепсел (директно свързване
към мрежата), или щепселът не е на достъпно място след
приключване на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се осигури пълно
изключване на мрежата при свръхнапрежение ІІІ, в
съответствие с правилата за монтиране.

Внимание! Преди да свържете отново аспиратора към

и да проверите дали функционира правилно,

мрежата
проверете дали кабелът е монтиран както трябва.

Монтаж

Преди да пристъпите към монтажа::

• Уверете се, че закупеният от Вас продукт отговаря по

размери на избраното място за инсталиране.

• Отстранете филтъра/филтрите с активен въглен

(разбира се, ако избраният от Вас модел разполага с

такъв). За да извършите това проследете операциите
в съответния параграф. Монтирайте филтрите отново

в случай, че желаете да използвате аспиратора

само
във вариант на филтрираща версия.

• Уверете се, че по време на транспорта във

вътрешната част на аспиратора не са попаднали
дребни предмети, като например пликчета с винтове,
гаранционни карти и др.; ако намерите такива
отстранете ги и ги запазете.

• Ако е възможно разглобете

и преместете мебелите,

които се намират в непосредствена близост до
мястото, където възнамерявате да монтирате
аспиратора. По този начин ще имате по-добър достъп
до тавана или стената, където ще бъде инсталиран.
В противен случай, внимавайте да не увредите по
време на монтажа мебелите и всички останали
предмети. Изберете равна

повърхност и покрийте с
подходящо платно, върху което да поставите
аспиратора и съответните аксесоари.

• Уверете се, че в близост до мястото, където
възнамерявате да монтирате аспиратора има лесно
достъпен контакт и също така, че е възможно да се
свърже с отдушник (само за аспириращите версии).

• Изпълнете всички необходими операции, например
монтирайте ел. контакт и/или направете отвор за
прокарване на изходната тръба. Аспираторът е
снабден с дюбели за фиксиране подходящи за по­голямата част от стените и таваните.

При все това, Ви препоръчваме да се посъветвате с
квалифициран техник, за да сте сигурни, че доставените
аксесоари са подходящи за целта.

Стената, съответно
таванът, трябва да бъдат достатъчно стабилни за да
издържат на натоварването.

Начин на употреба

:

66

Ако при готвене се отделя много пара, преминете на
максимален режим на работа. Препоръчително е да
включите аспиратора 5 минути преди да започнете да
готвите и да го оставите да работи още 15 минути след
като приключите.

Контролният панел се състои от кръгъл осветен диск

•За да включите и изключите осветлението:

Натиснете диска (T) за да включите и изключите
осветлението.

•За да изберете наличните скорости на аспириране:

Завъртете диска (T) по посока на часовниковата стрелка,
за да задействате и увеличите скоростта на аспиране и в
посока обратна на часовниковата стрелка, за да намалите
скоростта на аспиране

и изключите аспиратора.
Короната (L) се осветява и посочва избраната скорост на
аспириране:

•L1 включен

1-ва скорост (минимална).

•L1+L2 включени

2-ра скорост (средна).

•L1+L2+L3 включени

3-та скорост (максимална).

•L1+L2+L3+L4 включени и премигващи

4-та скорост (интензивна): времетраене - 5 минути, след
което аспираторът преминава автоматично на 2-ра
скорост.

•L изключен:

Аспириращият мотор е изключен.

Устройство за контрол на замърсяването на филтрите

Аспираторът разполага с устройство, което сигнализира
когато трябва да се извърши поддръжка на филтрите.
Устройството за контрол на замърсяването на филтъра за
мазнини е винаги активирано.
Устройството за контрол на замърсяването на филтъра с
активен въглен по принцип е дезактивирано.
За да го активирате

, изпълнете следните операции:

- Изключете аспиратора.

- Натиснете диска (T) и задръжте в продължение на

повече от 5 секунди.
Короната (L) се включва изцяло и премигва, след което

издава звуков сигнал: устройството за контрол на
филтъра с активен въглен е активирано.
Забележка: за да го дезактивирате изключете
аспиратора, натиснете диска (T), L1+L2 се осветяват и
премигват; изчакайте звуковия сигнал, който потвърждава,
че функцията е дезактивирана.

Сигнализация за замърсяване на филтъра за мазнини

L1 + L2 премигват, когато трябва да се извърши
поддръжка на филтъра за мазнини.

Сигнализация за замърсяване на филтъра с активен
въглен

L3 + L4 премигват, когато трябва да се извърши
поддръжка на филтъра с активен въглен.

Нулиране на

сигнализацията за замърсяване на

филтрите

След като приключите с поддръжката на филтрите
включете аспиратора, натиснете диска (T) и задръжте в
продължение на повече от 5 секунди: ще чуете
продължителен звуков сигнал (бип), което означава, че
сигнализацията е нулирана.
Забележка: при едновременна сигнализация за
замърсяване на филтъра за мазнини и на филтъра с
активен въглен е необходимо да повторите операцията на
нулиране два пъти.

Поддръжка

Внимание! Преди каквато и да е операция свързана с
почистване или поддръжка изключете аспиратора от
ел.мрежата, като извадите щепсела или изключите
главния прекъсвач на жилището.

Почистване

Аспираторът трябва да се почиства често (или поне
толкова на често колкото почиствате филтрите), както
отвътре така и отвън. Използвайте навлажнена кърпа и
неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат абразивни
частици.

Внимание ! Не почиствайте никога със спирт !
Внимание! Неспазването на нормите за почистване на

аспиратора и за подмяна

на филтрите води до рискове от

пожар. Спазвайте строго посочените инструкции!
Не се поема никаква отговорност за евентуални щети
нанесени по мотора и пожари, възникнали следствие на
неправилна поддръжка или неспазване на настоящите
инструкции.

Филтър за мазнини

Фиг. 5-14
Филтърът задържа мазните частици, отделяни при
готвене.

Трябва да се почиства поне веднъж месечно (или когато
системата, показваща насищане на филтрите - ако такава
е предвидена в модела, който притежавате - сигнализира
необходимост от почистване) с неагресивни почистващи
препарати, в съдомиялна машина при ниски температури

67

и кратка програма. (Tмакс: 70°C)
Металните части може да се обезцветят при миене в
съдомиялна машина.
Филтърът трябва да се подсушава във фурна при
максимална температура от 100°C в продължение на
един час; в случай, че е все още влажен, повторете
операцията.
Сменяйте филтъра като минимум на всеки 2 години.
За да разглобите филтъра
дръжката с пружинен механизъм.

Филтър с активен въглен (само за филтрираща
версия)

Фиг. 13
Задържа неприятните миризми, които се отделят при
пържене.

Филтърът с активен въглен се запушва приблизително
след дълъг период на използване в зависимост от начина
на готвене и от това колко често почиствате филтъра .
Във всеки случай е необходимо да подменяте филтъра с
активен въглен на всеки четири месеца или когато
индикаторът за засищане на филтрите (разбира се ако
вашият модел разполага с такъв) показва, че е
необходимо.
Не се мие нито може да се използва повторно.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се
покрият двете предпазни решетки на работното колело на
мотора, след което завъртете по посока на часовниковата
стрелка.
При демонтажа завъртете в посока обратна на
часовниковата стрелка

Подмяна на ел. крушки

Аспираторът разполага с осветителна система със
СВЕТОДИОДИ.
СВЕТОДИОДИТЕ гарантират оптимално осветление, до

10 пъти по-силно от традиционните лампи и позволяват
90% икономия на електроенергия.

За подмяна се обърнете към сервиза за техническо
обслужване.

за мазнините, дръпнете

.

68

RO - INSTRUCTII DE MONTAJ SI FOLOSIRE

Urmăriţi îndeaproape instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice responsabilitate în

cazul daunelor sau incendiilor provocate aparatului şi derivate
dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor
conţinute în acest manual. Hota a fost proiectată pentru
aspirarea gazelor arse şi vaporilor rezultaţi în urma coacerii şi
este destinată doar utilizării casnice.

Garanția nu va fi valabilă în cazul defectelor estetice
cauzate și/sau care decurg din instalarea incorectă și
inadecvată de gips carton pentru a realizarea finisajului
produsului, dat fiind faptul că aplicarea de rigips este o
lucrare care necesită competență și sub este
responsabilitatea integrală a unei terțe părți, alta decât
producătorul.
! Este important să păstraţi acest manual pentru a-l putea

consulta în orice moment. În caz de vânzare, cesiune
sau mutare, asiguraţi-vă că acesta rămâne împreună

cu

produsul.

! citiţi cu atenţie instrucţiunile: există informaţii importante

privind instalarea, utilizarea şi siguranţa.

! Nu efectuaţi modificări de tip electric sau mecanic asupra

produsului sau asupra ţevilor de evacuare.

! Înainte de instalarea aparatului, verificai dacă toate

componentele nu sunt deteriorate.În caz contrar,
contactai furnizorul i nu continuai cu instalarea.

Notă: Părţile contrasemnate de simbolul “(*)” sunt accesorii
furnizate numai pentru câteva modele sau sunt părţi care nu
sunt în dotaţie şi trebuie să fie cumpărate.

Avertismente

Atenţie: Nu conectaţi aparatul la reţeaua electrică până când

nu aţi terminat de montat toată instalaţia.
Înainte de orice intervenţie de curăţenie şi întreţinere,
deconectaţi hota de la reţeaua electrică, scoţând ştecherul
sau deconectând întrerupătorul general al locuinţei.
Pentru toate operaţiile de instalare şi întreţinere utilizaţi mănui
de protecţie.
Aparatul nu este destinat pentru a fi folosit de către copii sau
persoane cu capacităţi fizice senzoriale şi mentale reduse sau
care nu au experienţa şi cunoştinţa adecvată, numai în cazul
în care acestea sunt sub supraveghere sau le sunt date
instrucţiunile de folosire a aparaturii de către o persoană
responsabilă cu siguranţa acestora.
Copiii trebuie să fie supravegheaţi pentru a fi siguri că nu se
joacă cu aparatura.

i niciodată hota fără montajul corect al grilei!

Nu folosiţ
Hota nu trebuie folosită NICIODATĂ ca suprafaţă de aşezare
numai în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat, când hota de
bucătărie se foloseşte împreună cu alte aparate cu combustie
de gaz sau alţi combustibili.
Aerul aspirat nu trebuie să treacă printr-o conductă folosită
pentru eliminarea fumul produs de aparatele cu combustie de
gaz sau alţi combustibili.
Este absolut interzis pregătirea sub hotă a mâncărurilor cu
flamă.

Folosirea flăcării libere poate dăuna filtrele şi poate crea
incendii, aşadar trebuie evitată în orice caz.
Friptura trebuie făcută sub control pentru a evita ca uleiul prea
încălzit să se aprindă.
Părţile componente cu care am putea intra in contact se pot
încălzi considerabil în momentul în care se folosesc împreună
cu aparatura pentru pregătit mâncarea.
În ceea ce privesc măsurile tehnice şi de siguranţă care

fie adoptate pentru evacuarea fumurilor este strict

trebuie să
necesar să respectaţi regulamentele în vigoare şi să apelaţi la
autorităţile competente locale.
Hota trebuie să fie curăţată tot des atât în interior cât şi în
exterior (CEL PUŢIN ODATĂ PE LUNĂ, respectând în mod
expresiv toate indicaţiile redate în instrucţiunile de întreţinere
reproduse în acest manual)
Nerespectarea normelor de curăţare a hotei precum şi
neînlocuirea sau necurăţarea filtrelor poate crea la riscuri de
incendii.
Nu folosiţi niciodată hota fără montajul corect al becurilor
pentru a nu crea riscuri de scurtcircuit.
Firma îşi declină orice responsabilitate pentru eventualele
pagube, daune sau incendii provocate de aparatură ce provin
din nerespectarea instrucţiunilor redate în acest manual.
Acest aparat este marcat în conformitate cu Directiva
Europeană 2002/96/CE referitoare la Deşeurile de
Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect,
contribuiţi la prevenirea potenţialelor consecinţe negative
asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea
necorespunzătoare la gunoi a acestui produs.

Simbolul

de pe produs, sau de pe documentele care

însoţesc produsul, indică faptul că acesta nu poate fi aruncat
împreună cu deşeurile menajere. Trebuie predat la punctul de
colectare corespunzător, pentru reciclarea echipamentului
electric şi electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate
cu normele locale pentru eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea
şi reciclarea acestui produs, vă rugăm să contactaţi
administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.
ATENŢIE! Neinstalarea şuruburilor sau dispozitivelor de fixare
în conformitate cu aceste instrucţiuni poate comporta riscuri
de natura electrică.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă
cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Versiunea aspirantă

Vaporii sunt evacuaţi către exterior prin intermediul unui tub

69

de evacuare fixat la flanşa de racord.
Diametrul tubului de evacuare trebuie să fie echivalent cu
diametrul inelului de conexiune.
Atenţie! Tubul de evacuare nu se furnizează din dotare;
acesta trebuie achiziţionat.
În partea orizontală, tubul trebuie să aibă o înclinare uşoară în
sus (circa 10°) pentru a putea transporta mai uşor aerul către
exterior.
Dacă hota este prevăzută cu filtre de carbon, acestea trebuie
să fie scoase.
Racordaţi hota la cablurile şi orificiile de evacuare prin perete
cu diametru egal cu ieşirea aerului (flanşa de record).
Utilizarea tuburilor şi orificiilor de evacuare la perete cu
diametrul mai mic va determina o diminuare a prestaţiilor de
aspirare şi o creştere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.

! Folosiţi un tub de lungime minimă indispensabilă.
! Folosiţi un tub cu un număr cât mai mic de curbe posibil

(unghiul maxim al curbei: 90°).

! Evitaţi schimbările drastice de secţiune ale tubului.
! Folosiţi un tub cu interiorul cât mai neted posibil.
! Materialul tubului trebuie s

Versiunea filtrantă

Aerul aspirat va fi degresat şi dezodorizat înainte de a fi
reorientat în cameră. Pentru a utiliza hota în această versiune
este necesar să instalaţi un sistem de filtrare suplimentar pe
bază de carbon activ.

Instalarea

Distanţa minimă între suprafaţa suportului recipientelor pe
dispozitivul de gătit şi partea de jos a hotei nu trebuie să fie
mai mică de 50cm în cazul maşinilor de gătit electrice, şi de
65cm în cazul maşinilor de gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică o
distanţă mai mare, este necesar să ţineţi cont de aceasta.

Conexarea Electrică

Tensiunea din reţea trebuie să corespundă cu tensiunea la
care se referă eticheta situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la o priză conform cu
normele în vigoare, poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu ştecher (conexiunea
este direct la reţea) sau ştecherul nu este poziţionat într-o
zonă accesibilă şi după instalare, aplicaţi un întrerupător
bipolar la normă care să asigure deconectarea completă de la
reţea în condiţiile categoriei de supratensiune III, conform
regulilor de instalare.
Atenţie! înainte de a efectua conectarea circuitului hotei la
alimentaţia din reţea şi de a verifica funcţionarea corectă,
controlaţi totdeauna dacă cablul a fost montat în mod corect.

Montarea

Informaţii preliminare pentru instalare:

• Verificaţi ca produsul cumpărat să fie de dimensiune şi

ă fie aprobat conform normei.

volum adept zonei de instalare alese.

• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate

(a se vedea paragraful relativ). Acesta/aceste vor fi
instalate numai dacă se utilizează hota în versiunea
filtrantă.

• Verificaţi ca in interiorul hotei să nu fie (pentru motive de

transport) materiale de echipament (de exemplu: pungi
cu şuruburi, garanţia etc.), eventual să le scoateţi şi să le
păstraţi.

• Dacă este posibil dezlegaţi şi mişcaţi mobila în jurul ariei
de instalare a hotei, în modul de a avea o cât mai bună
accesibilitate la peretele unde va fi instalată hota. Dacă
nu se poate, protejaţi pe cât posibil mobila şi toate părţile
care interesează instalarea. Alegeţi o suprafaţă plană şi
acoperiţi-o cu o protecţie unde apoi veţi pune hota ş

i

echipamentul special.

• Verificaţi ca în apropierea zonei de instalare a hotei (în
zona accesibilă chiar cu hota montată) să fie o priză
electrică şi dacă e posibil să fie conectată la un dispozitiv
de evacuare a fumului spre extern (numai pentru
versiunea aspirantă).

• Executaţi toate lucrările necesare de zidărit (de exemplu
instalarea unei prize electrice şi/sau orificiul prentru
trecerea tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toţi
pereţi/ tavane. Este necesar, totuşi, să cereţi parerea unui
tehnician specialist pentru a se asigura de calitatea
materialelor şi felul de perete sau tavan. Peretele/tavanul
trebuie să fie destul de gros pentru a putea susţine gretutatea
hotei.

Funcţionarea

Se recomandă o viteza crescută, în special în cazul unei
concentraţii mari de vapori în bucătărie. Vă sfătuim să o lăsaţi
să aspire 5 minute înainte de a demara procesul de coacere şi
de a o lăsa în funcţiune, la închiderea procesului de coacere,
pentru încă 15 minute (aproximativ).

Panoul de control este constituit dintr-un disc rotativ cu fundal
iluminat

70

• Pentru a selecta vitezele de aspiraţie disponibile:
Rotiţi discul (T) în direcţia acelor de ceasornic pentru a activa
şi creşte viteza de aspiraţie şi în sens invers acelor de
ceasornic pentru a o reduce, şi pentru a opri hota.
Coroana (L) se aprinde pentru a indica viteza de aspiraţie
selectată:

• L1 aprins

Viteza 1 (minimă).

• L1 + L2 aprinse

Viteza 2 (medie).

• L1 +. L2 + L3 aprinse

Viteza 3 (maximă).

• L1 + L2 + L3 + L4 aprinse în modul intermitent

Viteza 4 (intensivă),cu durata 5 minute, după care hota este
plasată în mod automat în viteza 2

•L stins:

Motorul de aspiraţie oprit

Dispozitiv de control saturaţie filtre

Hota este echipată cu un dispozitiv care indică atunci când
trebuie executată întreţinerea filtrelor
Dispozitivul de control al saturaţiei filtrului separator de
grăsimi este întotdeauna activ
Dispozitivul de control al filtrului de carbon activ este, de
obicei, oprit
Pentru a-l activa, procedaţi după cum urmează:

- Opriţi hota.

- Apăsaţi discul (T) pentru mai mult de 5 secunde
Coroana (L) se luminează complet, intermitent, se va auzi un
semnal sonor: dispozitivul de control al filtrului de carbon activ
este activat.
NB = pentru a-l dezactiva, opriţi hota, apăsaţi discul (T), L1 +
L2 se iluminează clipind intermitent: aşteptaţi emiterea unui
bip pentru a confirma dezactivarea.

Semnal de saturaţie filtru separator de gră

L1 + L2 vor lumina intermitent atunci este necesară
efectuarea de lucrări de întreţinere a filtrului de separator de
grăsimi

Semnal de saturaţie filtru de carbon activ

L3 + L4 clipesc atunci când trebuie efectuate lucrări de
întreţinere a filtrului de carbon activ

Resetare semnal de saturaţie filtre

După executarea întreţinerii filtrelor, porni hota şi apăsaţi pe
discul (T) pentru mai mult de 5 secunde; se va auzi un semnal
sonor lung (bip), confirmând resetarea.
Notă: În caz de semnalizare simultană (saturaţie filtru
separator de grăsimi şi filtru de carbon activ), trebuie să
efectuaţi resetarea de două ori.

Întreţinerea

Atenţie! Înainte de orice intervenţie de curăţenie şi
întreţinere, deconectaţi hota de la reţeaua electrică,
scoţând ştecherul sau deconectând întrerupătorul
general al locuinţei.

simi

Curăţarea

Hota trebuie curăţată frecvent (cel puţin cu aceeaşi frecvenţă
cu care se curăţă filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material îmbibat cu
detergenţi lichizi neutri. Evitaţi folosirea produselor pe bază
de abrazivi NU FOLOSIŢI ALCOOL!
Atenţie: Nerespectarea normelor de curăţare a hotei şi de
înlocuire a filtrelor conduce la potenţiale riscuri de incendii. Vă
sfătuim să respectaţi îndeaproape instrucţiunile prezente în
acest manual.
Producătorul îşi declină orice responsabilitate în cazul
daunelor la motor sau incendiilor provocate aparatului şi
derivate dintr-o utilizare sau întreţinere incorectă precum şi din
nerespectarea instrucţiunilor conţinute în acest manual.

Filtru anti-grăsimi

Fig. 5-14
Captează particulele de grăsime care apar în timpul
pregătirii alimentelor.

Trebuie curăţat cel puţin o dată pe lună (sau când sistemul
care indică nivelul de saturaţie a filtrelor – dacă este prevăzut
pentru modelul achiziţionat – indică această necesitate), cu
detergenţi neagresivi, în maşina de spălat vase, la temperaturi
reduse şi ciclu scurt. (Tmax: 70°C)
În timpul spălării în maşina de spălat vase părţile metalice se
pot decolora.
Filtrul trebuie uscat în cuptor la o temperatură de max 100°C
timp de o oră; în cazul în care filtrul este încă umed repetaţi
operaţia.
Înlocuiţi filtrul cel puţin o dată la 2 ani.
Pentru demontarea filtrului trageţi mânerul de prindere cu
resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 13
Reţine mirosurile neplăcute, derivate în urma procesului
de coacere.

Saturarea filtrului de carbon apare după un anumit timp de
utilizare, care variază în funcţie de tipul aragazului şi de
regularitatea curăţării filtrului degresant. În orice caz, este
necesar să înlocuiţi cartuşul la maxim patru luni (sau când
sistemul indicator vă semnalează saturarea filtrelor – dacă
este prevăzut pe modelul dvs).
NU-l spălaţi sau refolosiţi

Filtru de cărbune circular

Aplicaţi unul pe margine pentru acoperirea ambelor grilaje de
protecţie a rotorului motorului, apoi rotiţi în sens orar.
Pentru demontare rotiţi în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe
tehnologia LED.
LEDURILE garantează o iluminare optimă, o durată de până
la 10 ori mai mare faţă de becurile tradiţionale şi permit
economisirea a 90% de energia electrică.

Pentru înlocuire adresaţi-vă serviciului de asistenţă tehnică.

71

72

RU - Инструкция по монтажу у эксплуатации

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за
неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве. Вытяжка
служит для всасывания дыма и пара при приготовлении
пищи и предназначена только для бытового
использования.

Гарантия на изделие не будет действительной в
случаи эстетических дефектов возникших или
сформировавшихся вследствие не корректного и
неадекватного монтажа гипсокартона, установленного
для комплектации изделия, так как установка
гипсокартона является в полной компетенции и
ответственности третьих лиц, а не производителя

! Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней в любой момент. Если
изделие продается, передается

или переносится

обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитайте инструкцию. В ней

находится важная информация по установке,
эксплуатации и безопасности.

! Запрещается выполнять изменения в электрической

или механической части изделия или в трубах
рассеивания.

! Перед началом установки оборудования убедитесь в

целостности и сохранности всех компонентов. При
наличии любых

повреждений обратитесь к
поставщику и ни в коем случае не начинайте монтаж
оборудования.

Примечание: принадлежности, обозначенные знаком “(*)”
поставляются по спецзапросу только к некоторым
моделям или в случае необходимости в закупке деталей,
которые не были поставлены.

Внимание!

Внимание! Не подключайте прибор к электрической сети,
пока операции по установке полностью не завершены.
Прежде чем приступить к операциям по очистке или уходу
отсоедините вытяжку от сети, вынув вилку или выключив
общий выключатель электрической сети.
Для выполнения всех операций по установке и уходу
используйте рабочие перчатки.
Дети или взрослые не должны
если по своему физическому или психическому состоянию
не в состоянии этого делать, или если они не обладают
знаниями и опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы они не играли
с прибором.
Не используйте вытяжку, если решетка неправильно
установлена!
Категорически запрещается использовать
качестве опорной плоскости, если это специально не
оговорено.
Обеспечьте надлежащий воздухообмен помещения, когда

пользоваться вытяжкой,

вытяжку в

Вы используете вытяжку в кухне одновременно с другими
приборами на газу или на другом горючем.
Вытягиваемый воздух не должен выбрасываться наружу
через воздуховод, используемый для выброса дымов от
приборов с газовым сжиганием или с питанием другими
горючими.
Категорически запрещается готовить блюда над
пламенем, поскольку свободное пламя может повредить
фильтры и стать причиной пожара; поэтому,
воздерживайтесь от этого в любом случае.
Жаренье в большом количестве масла должно
производиться под постоянным контролем, имея в виду,
что перегретое масло может воспламеняться.
При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

варки,
Что касается технических мер и условий по технике
безопасности при отводе дымов, то придерживайтесь
строго правил, предусмотренных регламентом местных
компетентных властей.
Производите периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с
соблюдением условий, которые специально
предусмотрены в инструкциях по

обслуживанию данного
прибора).
Несоблюдение инструкций по чистке вытяжки и по замене
и чистке фильтров может стать причиной пожара.
Не используйте и не оставляйте вытяжку без правильно
установленных лампочек в связи с возможным риском
удара электрическим током.
Мы снимаем с себя всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие несоблюдения
инструкций, приведенных в данном руководстве.
Данное изделие промаркировано в соответствии с
Европейской директивой 2002/96/EC по утилизации
электрического и электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы
поможете предотвратить потенциальные негативные
последствия для окружающей среды и здоровья человека.

Символ

на самом изделии или сопроводительной
документации указывает, что при утилизации данного
изделия с ним нельзя обращаться как с обычными
бытовыми отходами.

Вместо этого, его следует сдавать в
соответствующий пункт приемки электрического и
электронного оборудования для последующей
утилизации.
Сдача на слом должна производиться в соответствии с
местными правилами по утилизации отходов.
За более подробной информацией о правилах обращения
с такими изделиями, их утилизации и переработки
обращайтесь в местные органы власти, в службу

по
утилизации отходов или в магазин, в котором Вы
приобрели данное изделие.
ВНИМАНИЕ! Отсутствие установки винтов и устройств
крепления в соответствии с этими инструкциями может

73

повлечь за собой риски электрического характера.

Пользование

Вытяжка сконструирована для работы в режиме отвода
воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий
трубопровод, подсоединенный к соединительному кольцу.
Диаметр выводной трубы должен соответствовать
диаметру соединительного кольца.
Внимание! Выводная труба не входит в комплект и
должна быть приобретена отдельно.
В горизонтальной части труба должна быть немного
приподнята к верху (примерно на 10°) так, чтобы воздух
быстрее мог
угольным фильтром, то уберите его
Подсоединить вытяжку к выводной трубе с диаметром
соответствующим отверстию выхода воздуха
(соединительный фланец).
Установка труб с меньшим диаметром даст уменьшение
мощности всасывания воздуха и резкое увеличение
уровня шума.
Производитель снимает с себя всякую ответственность по
отношению выше сказанного.

! Использовать трубу

! Использовать трубу с наименьшим количеством

! Избегать резкого изменения сечения трубы.
! Внутренняя поверхность используемой трубы должна

! Материал трубы должен соответствовать

Должен использоваться угольный фильтр, имеющийся в
наличии у вашего дистрибутора. Втягиваемый воздух
обезжиривается и дезодируется перед тем, как вновь
возвращается в помещение через верхнюю решетку.

Установка

Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно быть не
менее 50cm – для электрических плит, и не менее 65cm
для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты оговорено
большее расстояние, то учтите это.

Напряжение сети должно соответствовать напряжению,
указанному на табличке технических данных, которая
размещена внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному разъему. Он

выходить наружу. Если вытяжка снабжена

с минимально необходимой

длиной.

изгибов (максимальный угол изгиба: 90°).

быть как можно более гладкой.

нормативам.

Исполнение в режиме рециркуляции

Электрическое соединение

должен отвечать действующим правилам и быть
расположен в легкодоступном месте. Включить в розетку
можно после установки. Если же вытяжка не снабжена
вилкой (прямое подключения к сети), или

штепсельный
разъем не расположен в доступном месте, также и после
установки, то используйте надлежащий двухполюсный
выключатель, обеспечивающий полное размыкание сети
при возникновении условий перенапряжения 3-ей
категории, в соответствии с инструкциями по установке.
Внимание! прежде чем подключить к сети питания
электрическую систему вытяжки и проверить исправное
функционирование ее убедитесь в том

, что кабель

питания правильно смонтирован.

Установка

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите
использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на

время ее
транспортировки) (например, пакетиков с шурупами,
листков гарантии и т.д.), если они имеются, выньте их
и сохраните.

• По возможности отсоедините и отодвиньте кухонные
элементы, расположенные под вытяжкой и рядом с
зоной ее монтажа, для обеспечения более
свободного доступа к потолку/стенам, к которым
будет крепиться вытяжка. Если это

невозможно, как
можно тщательнее предохраните мебель и прочие
предметы на время монтажа. Выберите ровную
поверхность, покройте ее защитным покрытием и
разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа
вытяжки (в зоне, доступной также после монтажа
вытяжки) имелась сетевая розетка и отверстие для
дымохода, отводящее

дым на улицу (только в

режиме отвода).

• Выполните все необходимые работы (например:
установка сетевой розетки и/или проделывание
отверстия для дымоходной трубы).

Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо
обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/

. Стена/потолок должны обладать достаточной

потолка
прочностью с учетом массы прибора.

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.

74

Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут по окончании процесса.

Панель управления состоит из вращающегося диска с
подсветкой.

•Для того чтобы включить или выключить свет:

Нажать на диск (Т) чтобы включить или выключить свет

•Чтобы выбрать скорость всасывания:

Повернуть диск (Т) по часовой стрелке, чтобы увеличить
интенсивность всасывания и против часовой стрелки –
чтобы уменьшить интенсивность всасывания и выключить
вытяжку.
Определенный сектор венца (L) освещается, что
соответствует выбранной скорости

:

•L1 светится

Скорость 1 (минимальная).

•L1+L2 горят

скорость 2 (средняя).

•L1+L2+L3 горят

Скорость 3 (максимальная).

•L1+L2+L3+L4 горят пульсирующим светом

скорость 4 (интенсивная): продолжительность 5 минут,
после чего вытяжка автоматически переходит на скорость

2.

•L выключена:

Двигатель всасывания выключен

Устройство контроля загрязнения фильтров

Вытяжка оборудована устройством, которое указывает
когда необходимо выполнить обслуживание фильтров.
Устройство контроля загрязнения жирового фильтра
всегда подключено

.

Устройство, которое контролирует угольный фильтр, как
правило, отключено.
Для того чтобы его подключить выполните следующее:

- Выключить вытяжку.

- Нажать и удерживать на протяжении более 5 секунд диск
(Т).

Венец (L) полностью освещается пульсирующим светом и
звучит акустический сигнал: устройство контроля
угольного фильтра подключено.

ПРИМЕЧАНИЕ = для того чтобы отключить его,
необходимо нажать диск

(Т) загорится подсветка L1+L2;
подождать акустического сигнала, который подтверждает
что отключение выполнено.

Сигнализация загрязнения жироулавливающего
фильтра

L1 + L2 начнут мигать, когда необходимо выполнить
обслуживание жироулавливающего фильтра.

Сигнализация загрязнения угольного активного
фильтра

L3 + L4 начнут мигать, когда необходимо выполнить
обслуживание угольного активного фильтра.

Сброс сигнализации загрязнения фильтров.

После выполнения обслуживания фильтров включить
вытяжку и удерживать

нажатым диск (Т) на протяжении
более 5 секунд: прозвучит акустический сигнал (зуммер)
подтверждая выполнение операции.
Примечание: Если одновременно включается
сигнализация загрязнения жирового и угольного
фильтров, необходимо повторить операцию по
сбрасыванию дважды.

Уход

Внимание! Прежде чем выполнить любую операцию
по чистке или техническому обслуживанию,
отсоедините вытяжку от электросети, отсоединяя
вилку или главный выключатель помещения.

Очистка

Вытяжка должна подвергаться частой очистке как внутри,
так и снаружи (по крайней мере с той же периодичностью,
что и уход за фильтрами для задержки жира). Для чистки
используйте специальную тряпку, смоченную
нейтральным жидким моющим средством. Не применяйте
средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!
Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения
пожара. Поэтому рекомендуем соблюдать приведенные
инструкции.
Снимается любая ответственность в связи с возможными
повреждениями двигателя и с пожарами, возникшими
вследствие неправильного ремонта или несоблюдения
вышеописанных предупреждений.

Фильтры задержки жира

. 5-14

Удерживает частицы жира, исходящие от плиты.

Следует очищать как минимум один раз в месяц (или
когда система индикации насыщения фильтров ­если предусмотрена в Вашей модели - указывает на эту
необходимость) с помощью неагрессивных моющих
средств, в посудомоечной машине при низкой
температуре и коротком цикле (макс. темп. 70°C).
В результате мытья в
металлические части могут обесцветиться.

посудомоечной машине

и

75

Фильтр необходимо сушить в течение одного часа в печи
при температуре не более 100°С. Если после этого
фильтр всё еще влажный, повторить операцию.
Заменять фильтр как минимум каждые 2 года.
Для снятия фильтра задержки жира потяните к себе
подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме
рециркуляции)

. 13

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении
более или менее длительного периода эксплуатации,
предопределяемого типом кухни и периодичностью
очистки фильтров задержки жира. В любом случае,
заменяйте картридж по крайней мере через каждые 4
месяца (или когда система индикации насыщения
фильтров, если она имеется в Вашей модели, указывает
на данную необходимость).
Угольный фильтр НЕ подлежит мойке или регенерации.

Круглый угольный фильтр

Покрыть фильтрами обе стороны для зачехления
защитных решеток ротора двигателя, после чего вращать
фильтр по часовой стрелке.
Для снятия - вращать против часовой стрелки.

Замена ламп

Вытяжка оборудована освещением на светодиодах LED.
Светодиоды обеспечивают оптимальное освещение, их
срок службы в 10 раз превышает срок работы
традиционных лампочек, и позволяют экономить 90%
электроэнергии.

Для замены светодиодов обращаться в службу
технического обслуживания.

76

UK - Інструкція з монтажу і експлуатації

Чітко дотримуватися приведених в даному
керівництві інструкцій. Виробник знімає з себе всяку

відповідальність за неполадки, збитки або пожар, що може
мати місце при використанні прибору внаслідок
невиконання інструкцій, приведених в даному керівництві.
Витяжний ковпак спроектований для всмоктування диму
та пару, що утворюється під час приготування їжі та
призначений лише для побутового

використання..

Гарантия на виріб не буде дійсною у випадку
естетичесних пошкоджень, що з’явилися чи
утворилися в наслідок не коректного і неадекватного
монтажу гіпсокартону, установленого для
комплектаціі виробу, так як установка гіпсокартону
знаходиться в повній компетенціі і відповідальності
третіх сторін, а не виробника.

! Важливо зберегти ці інструкції для того, щоб

можна

було звернутися до них в любий час. У випадку
продажу, передачі чи переїзду, переконатися в тому
щоб інструкції були разом з виробом.

! Уважно прочитати інструкції: В них міститься

важлива інформація з встановлення, використання та
безпеки.

! Заборонено виконувати електричні чи механічні зміни

у виробі чи у вивідних каналах.

! Перш

ніж приступити до монтажу виробу перевірте чи
всі компоненти немають дефектів та не є
пошкодженими. У протилежному випадку звертатися
в місце продажу та зупинити монтування виробу.

Примітка: деталі, зазначені знаком "(*)" постачаються по
спеціальному замовленню лише до деяких моделей, або у
випадку необхідності в закупці деталей, які не були
поставлені.

Попередження по безпеці

Увага! Не під’єднувати пристрій до електромережі поки

установка повністю не завершена.
Перед виконанням будь-якої операції по чистці або
ремонту, відключити ковпак від електромережі, виймаючи
вилку або відключаючи основний вимикач приміщення.
Обладнання не призначено для використання з боку дітей
або людей з обмеженими фізичними можливостями
сприйняття або розумовими і з
за винятком випадків коли вони знаходяться під наглядом
або навчені використовувати обладнання людиною, що
відповідає за їх безпеку.
Не допускайте дітей до приладу без нагляду обладнання.
Не використовуйте витяжку, якщо решітка неправильно
змонтована витяжний ковпак без правильно вмонтованої
решітки!
Витяжка не повина використовуватись як опорна
поверхня,

лише у випадках коли ясно про це сказано.
В випадку використання витяжки разом з іншими
пристроями на газі або інших горючих, приміщення має
мати достатню вентиляцію. Повітря, що всмоктується не
має бути направлено в витяжний канал, який
використовується для викиду димів від роботи пристроїв

відсутністю досвіду і знань,

на газі або інших горючих.
Суворо забороняється

готувати удалить їжу під вогнем.
Використання вільного вогню є шкідливим для фільтрів і
може викликати пожежу, отже необхідно уникати його
використання у будь-якому випадку.
Смаження має відбуватися під контролем, щоб уникнути
займання розігрітої олії.
Відкриті частини можуть сильно нагріватися коли
використовуються разом з приладами для варіння.
Що ж стосується

використання технічних правил та правил
безпеки для викиду димів, то необхідно чітко
дотримуватись нормативів, передбачених місцевими
інстанціями.
Чищення витяжки має регулярно проводитися, як
всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА
МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції,
що описані в цьому керівництві).
Недотримання норм очищення витяжки та заміни

і
очищення фільтрів може викликати ризик пожежі.
не використовуйте і не залишайте без вірно вмонтованих
ламп у зв’язку з можливим ризиком удару електричним
струмом.
Не несеться жодної відповідальності за несправності,
ушкодження та пожежі нанесені пристрою, що є наслідком
недотримання порад, поданих в даній інструкції.
Даний виріб промаркований відповідно до

Європейської
директиви 2002/96/EC, утилізація електричного і
електронного обладнання (WEEE). Забезпечуючи вірну
утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища
і здоров’я людини, котрі могли б мати місце в
протилежному випадку.

Символ

на самому виробі або на супроводжуючому
його документі вказує, що при утилізації цього виробу з
ним не можна поводитися як зі звичайними побутовими
відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої
утилізації. Здавання на злам повинно виконуватися згідно
з місцевими правилами по утилізації відходів.

Для більше
детальної інформації про правила поводження з такими
виробами, їх утилізації і переробки звертайтесь в місцеві
органи влади, в службу по утилізації відходів, або в
магазин, в якому Ви придбали даний виріб.
УВАГА! Відсутність установлення гвинтів та деталей
кріплення у відповідності до цих інструкцій може призвести
до ризику електричного

характеру.

Використання

Витяжка розроблена для роботи в режимі всмоктування,
виводячи повітря назовні або в фільтруючому режимі з
рециркуляцією повітря.

77

Режим відводу

Пари виводяться назовні через вивідну трубу закріплену
до фланця з'єднання.
Діаметр вивідної труби повинен відповідати діаметру
з’єднувального кільця.
Увага! Вивідна труба не постачається і тому необхідно її
придбати окремо.
В горизонтальній частині вивідна труба має бути трохи
піднята (під кутом близько 10°) так щоб можна було
швидше виводити повітря
Якщо витяжний ковпак має вугільні фільтри, то їх треба
зняти.
Під’єднати ковпак до настінної вивідної труби та вивідного
отвору з однаковим діаметром виходу повітря (з’єднуючий
фланець).
Використання настінних вивідних труб та отворів з
меншим діаметром приведе до зменшення ефективності
всмоктування та значне збільшення рівня шуму.
Тому ми

знімаємо з себе всяку відповідальність по
вищесказаному.! Використати якомога короткий
витяжний канал.

! Використати витяжний канал з якомога найменшою

кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.
! Використовувати канал з якомога гладенькою

поверхнею.

! Матеріал витяжного каналу має відповідати

нормативам.

Режим рециркуляції

Втягнуте повітря знежирюється та очищується та знову
повертається в приміщення. Для того, щоб
використовувати ковпак у цьому режимі, необхідно
встановити додаткову систему фільтрів з активованим
вугіллям.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на
кухонній плиті має бути не менше 50cm, у випадку
електричних плит, та 65cm, у випадку газових та

комбінованих плит.
Необхідно приймати до уваги відстані, якщо вказуються в
інструкції з інсталяції газової плити.

Під’єднання до електромережі

Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться всередині
витяжки. Якщо в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку до розетки, що
відповідає існуючим нормам та знаходиться в доступному
місці, що можна виконати й після інсталяції. Якщо ж вилка
не входить в комплект
електромережу), або розетка не знаходиться в доступному
місці, також і після інсталяції, то слід вмонтувати належний

назовні.

(пряме під’єднання в

двох-полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III категорії,
в повній відповідності з правилами інсталяції.
Увага! перед тим як знову підключити витяжку до
електромережі і перевірити

правильність роботи, завжди

контролюйте щоб шнур мережі був змонтований вірно.

Інсталяція

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу
підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні
(дивитись також відповідний розділ). Фільтр/и знову

встановлюються якщо Ви хочете використовувати
ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося
предметів, поміщених туди

на час його
транспортування (наприклад, пакетиків з шурупами,
листів гарантії і т.п.), якщо вони є, вийміть їх і
збережіть.

• Якщо можливо, від’єднайте і відсуньте кухонні меблі,
що знаходяться під ковпаком і навкруги зони його
інсталяції, для забезпечення більш вільного доступу
до стелі/стін де ковпак буде прикріплений. Якщо

це
неможливо якомога ретельніше захистіть меблі і інші
предмети на час монтування. Виберіть рівну
поверхню, накрийте її захисним покриттям і розмістіть
на ній ковпак і деталі для кріплення.

• Також перевірте щоб поряд із зоною монтажу ковпака
(в зоні, доступній також після монтажу ковпака)

знаходилася мережева резетка і отвір для димоходу
який виводить дим на вулицю (лише в режимі
відводу).

• Виконати всі необхідні роботи (наприклад:
встановлення мережевої резетки і/або виконання
отвору для димової труби).

В комплект витяжки входять шурупи для кріплення,
розраховані на більшість типів стін/стель. Проте необхідно
звернутися до кваліфікованого техніка для перевірки
придатності матеріалів в залежності від

типу стіни чи
стелі. Стіна/стеля повинні бути достатньо міцними, щоб
витримати вагу витяжки.

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити витяжку за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.

Панель управління складається з обертового диска з
підсвічуванням.

,

78

• Для того щоб увімкнути або вимкнути світло:

Натиснути на диск (Т) щоб увімкнути або вимкнути світло

• Щоб вибрати швидкість всмоктування:

Повернути диск (Т) за годинниковою стрілкою, щоб
збільшити інтенсивність всмоктування і проти
годинникової стрілки - щоб зменшити і вимкнути витяжку.
Певний сектор вінця (L) висвітлюється, що відповідає
обраній швидкості:

• L1 світиться
Швидкість 1 (мінімальна)

• L1 + L2 світяться

швидкість 2 (середня).

• L1 + L2 +L3 світяться

швидкість 3 (максимальна).

• L1 + L2 + L3 + L4 світяться пульсуючим світлом

швидкість 4 (інтенсивна): тривалість 5 хвилин, після чого
витяжка автоматично переходить на швидкість 2

• L вимкнена:

Двигун всмоктування вимкнений

Пристрій контролю забруднення фільтрів

Витяжка обладнана пристроєм, який вказує коли
необхідно виконати обслуговування фільтрів.
Пристрій контролю забруднення жирового фільтру завжди
підключений
Пристрій,

який контролює вугільний фільтр, як правило,

відключений.

Для того щоб його підключити виконайте наступне:

- Вимкнути витяжний ковпак.

- Натиснути і утримувати протягом більше 5 секунд диск
(T).

Вінець (L) повністю висвітлюється пульсуючим світлом і
звучить акустичний сигнал: пристрій контролю вугільного
фільтру підключений.
ПРИМІТКА = для того, щоб відключити його, необхідно
натиснути диск (Т), загориться

підсвічування L1 + L2;
зачекати акустичного сигналу, який підтверджує що
відключення виконане.

Сигналізація забруднення жирового фільтру

L1 + L2 почнуть блимати, коли необхідно виконати
обслуговування жирового фільтру

Сигналізація забруднення вугільного активного

фільтру

L3 + L4 почнуть блимати, коли необхідно виконати
обслуговування вугільного фільтру

Скидання сигналізації забруднення фільтрів

Після виконання обслуговування фільтрів увімкнути
витяжку і утримувати натиснутим диск (Т)

більше 5 секунд:
пролунає акустичний сигнал (зумер), підтверджуючи
виконання операції.
Примітка: якщо одночасно включається сигналізація
забруднення жирового і вугільного фільтрів, необхідно
повторити операцію зі скидання двічі.

Догляд

Увага! Перед будь-якою операцією чистки чи
обслуговування, від’єднайте витяжку від
електромережі, витягуючи вилку або відключаючи
головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по
крайній мірі з такою ж періодичністю як і догляд за
фільтрами для затримання жирів). Для чистки
використовуйте спеціальну серветку, намочену
нейтральним рідким миючим засобом.
Не використовуйте засоби що мають абразивні матеріали.

НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Увага: Не виконання правил чищення

і заміни фільтрів
може привести до ризику виникнення пожежі. Тому
рекомендуємо дотримуватись приведених інструкцій.
Знімається всяка відповідальність в зв'язку з можливими
ушкодженнями двигуна і пожежами, що виникли внаслідок
невірного ремонту або не виконання вищеописаних
попереджень.

Фільтр затримки жирів

Мал. 5-14
Затримує жировi сполучення, що виникають під час
приготування їжі.

Слід чистити не рідше, ніж один раз на місяць (або коли
система насичення фільтрів, якщо вона передбачена для
моделі, вказує на необхідність цієї операції),
використовуючи не агресивні засоби для миття, в
посудомийній машині при низькій температурі та
короткому циклі миття

. (Т максим.: 70 °C)
При митті в посудомийній машині металічні частини
можуть знебарвитися.
Фільтр слід висушити в духовці при температурі максим.
100 ⁰С на протязі 1 години; якщо після цього фільтр все
ще буде вологим, слід повторити операцію.
Здійснювати заміну фільтру не рідше, ніж через кожні 2
роки.
Для зняття фільтру затримки жиру потягніть
пружинну ручку відчеплення фільтру.

на себе

Вугільний фільтр (тільки в режимі рециркуляції)

Мал. 13
Вбирає неприємні запахи кухні.

79

Насиченість вугільного фільтру перевіряється після більш
або менш довгого використання в залежності від типу
плити та регулярності чищення жиропоглинаючого
фільтру. У будь-якому випадку необхідно заміняти
картридж принаймнi через кожні чотири місяці (або коли
система індикації насиченості фільтрів – якщо така
передбачена у вашій моделі - вказує на таку необхідність)
НЕ підлягає миттю

Круглий вугільний фільтр

Прикласти фільтри по обидві сторони для покриття
захисних ришіток ротора двигуна, після чого повернути
фільтр за годинниковою стрілкою.
Для знаття - повернути фільтр проти годинникової стрілки.

Заміна Ламп

Витяжка обладнана системою освітлення на основі
технології діодів (LED).
ДІОДИ забезпечують оптимальне освітлення, тривалість їх
в 10 раз вища від звичайних лампочок та дають 90%
економії електроенергії.
Щодо їх заміни звертайтеся до служби технічного
обслуговування.

чи поновленню.

80

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest
seadmega seotud võimalike ebameeldivuste, rikete või
tulekahjude eest, mis tulenevad selles juhendis antud juhiste
eiramisest. Õhupuhasti on ette nähtud küpsetuslõhnade ja ­aurude eemaldamiseks üksnes koduses majapidamises.

Toote garantii ei kehti, kui tootel on väliselt nähtavad
defektid ja/või defektid, mis tulenevad ebaõigest ja
mittenõuetekohasest kipsplaadi paigaldamisest, millega
viiakse toote paigaldus lõpule. Kipsplaadi paigaldamiseks
on vaja oskusi ning kogu vastutus langeb kolmandale
isikule, kes ei ole tootja.
! Hoidke juhendit alles, et saaksite seda igal hetkel uurida.

Veenduge müügi, võõrandamise või kolimise korral, et
juhend jääks toote juurde.

! Lugege juhised tähelepanelikult läbi: siin on tähtsat

teavet paigaldamise, kasutamise ja ohutuse kohta.

! Ärge muutke toodet ega selle väljatõmbetorusid

elektriliselt ega mehaaniliselt.

! Enne seadme paigaldamist veenduge, et selle osad ei

oleks kahjustunud. Vastasel korral ärge seadet
paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis
kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei
kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivõrku enne, kui

paigaldamine on täiesti lõpetatud.
Enne puhastus- või hooldustööd lülitage õhupuhasti
vooluvõrgust välja, tõmmates selleks pistiku seinakontaktist
või lülitades voolu pealülitist välja.
Kasutage paigaldus- ja hooldustöödel kaitsekindaid.
Lapsed, füüsilise, vaimse või meelepuudega inimesed ja
isikud, kellel ei ole seadme kasutamise kogemust, võivad
seadet kasutada ainult järelevalve all või siis, kui nende
turvalisuse eest vastutav inimene on õpetanud neid seadet
kasutama.
Lastel ei tohi lubada seadmega mängida.
Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.
Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei
ole eraldi märgitud.
Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või
muul kütusel töötavate seadmetega, peab ruum olema
piisavalt ventileeritud.
Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga,
mida kasutatakse muul otstarbel, näiteks suitsugaaside
eemaldamiseks seadmetest, milles kasutatakse
majapidamisgaasi või muid kütuseid.
Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt
keelatud.
Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning
seega tuleb seda igati vältida.
Toidu praadimisel peab olema hoolikas, et vältida õli
ülekuumenemist ja süttimist.
Köögiseadmete kasutamisel võivad õhupuhasti

kokkupuutepinnad märkimisväärselt soojeneda.
Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse
tehniliste ja ohutusmeetmete kohta kehtestanud.
Õhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT
ÜKS KORD KUUS) puhastama, pidades kinni käesolevas
juhendis toodud hooldusnõuetest.
Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise
kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht.
Ärge kasutage õhupuhastit ega jätke seda seisma ilma
korralikult paigaldatud lampideta, sest see põhjustab
elektrilöögi ohu.
Me ei võta vastutust seadme vigastuste ja kahjustuste eest,
mis tekivad käesolevas juhendis sätestatud nõuete eriramise
tagajärjel.
Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja
elektroonikaseadmete jäätmete kohta) (Waste Electrical and
Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle
eest, et see toode kõrvaldatakse kasutusest õigesti, aitate
vältida võimalikke negatiivseid tagajärgi keskkonnale ja
tervisele.

Sümbol

tootel või sellega kaasas olevates
dokumentides näitab, et toodet ei tohi käidelda nagu
olmejäätmeid, vaid see tuleb anda elektri- ja
elektroonikaseadmete jäätmete vastuvõtupunkti, kust see
läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise
alaseid õigusnorme. Lisateabe saamiseks selle toote
käitlemise, taaskasutamise ja ringlussevõtu kohta võtke
ühendust vastava kohaliku asutuse, olmejäätmete kogumise
ettevõtte või selle firmaga, kelle käest te toote ostsite.
ETTEVAATUST! Käesolevaid juhiseid täpselt järgimata ja
seetõttu valesti paigaldatud kruvid ja kinnitusseadmed võivad
põhjustada elektriohtu.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii
väljatõmberežiimis kui ka õhku filtreeriva toasisese
tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur viiakse välja ühendusääriku külge kinnitatud
väljatõmbetoru abil.
Väljatõmbetoru diameeter peab olema sama suur kui
ühendusvõru oma.
Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise
osta.
Toru horisontaalne lõik peab olema kergelt ülespoole kaldu
(umbes 10°), et õhku kergemini väliskeskkonda viia.
Kui õhupuhastil on söefiltrid, tuleb need eemaldada.
Ühendage õhupuhasti väljatõmbetorude ja seinal asuvate
väljalaskeavadega, mille diameeter on võrdne õhupuhasti
väljalaskeava (ühendusäärikuga) omaga.
Peenemate torude ja väiksemate seinal asuvate

81

väljalaskeavade kasutamisel väheneb tõmme ja suureneb
oluliselt müra.
Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve

maksimaalne nurk: 90°).

! Vältige toru ristlõike olulist muutumist.
! Kasutage võimalikult sileda sisepinnaga toru.
! Toru materjal peab olema standarditega heaks kiidetud.

Filtreeriv versioon

Välja tõmmatud õhk puhastatakse rasvast ja lõhnatustatakse,
enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil
kasutamiseks tuleb paigaldada täiendav aktiivsöega
filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi õhupuhasti
alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui
50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui
65cm.
Kui gaasipliidi paigaldusjuhendis nõutakse suuremat
vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval
andmesildil toodud pingele. Kui õhupuhastil on pistik,
ühendage see kehtivatele eeskirjadele vastavasse
pistikupessa, mis asub ka pärast õhupuhasti paigaldamist
ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti
on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks
ka pärast õhupuhasti paigaldamist ligipääsetavaks,
paigaldage nõuetekohane kahepooluseline lüliti, mis
kindlustaks vastavalt paigalduseeskirjadele III kategooria
liigpinge korral täieliku eraldamise vooluvõrgust.
Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku
ja kontrollite, kas see töötab korralikult, kontrollige alati, kas
võrgukaabel on korralikult monteeritud.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem
väljavalitud paigalduspiirkonna mõõtudega.

• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega
varustatud (vt ka vastavat punkti). See/need pannakse
tagasi ainult siis, kui õhupuhastit tahetakse kasutada
filtreerival režiimil.

• Kontrollige, ega õhupuhasti sees ei ole (transportimise
ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt
kruvidega ümbrikke, garantiidokumente jms). Kui on, siis
võtke need välja ja hoidke alles.

• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna
alla ja ümbrusse jäävad mööbliesemed lahti ning viige
eemale, et laele/seinale, kuhu puhasti paigaldatakse,
oleks kergem ligi pääseda. Kui see ei ole võimalik, katke

kõik paigaldamispiirkonna lähedusse jäävad
mööbliesemed ja muud esemed võimalikult hästi kinni.
Valige üks tasane pind, kuhu õhupuhastit ja selle juurde
kuuluvaid detaile saaks toetada.

• Lisaks sellele kontrollige, kas õhupuhasti
paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka
pärast õhupuhasti paigaldamist) saab kasutada
pistikupesa ning kas õhupuhastit saab ühendada
väljatõmbeseadmega, mis juhib suitsu väliskeskkonda
(ainult väljatõmberežiimi korral).

• Tehke kõik vajalikud müüritisetööd (nt paigaldage
pistikupesa ja/või puurike auk väljatõmbetoru jaoks).

Õhupuhastiga on kaasas tüüblid, mis sobivad enamikule
seintele/lagedele. Kui tahate kindel olla, et need seinte/lae
materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud
tehniku poole. Sein/lagi peab olema küllalt tugev, et
õhupuhasti raskust kanda.

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage kõige
suuremat kiirust. Soovitame väljatõmbe sisse lülitada 5 minutit
enne söögitegemise algust ning jätta see pärast
söögivalmistamise lõppu veel umbes 15 minutiks tööle.

Juhtpaneel kujutab endast tagantvalgustusega pöördketast

• Valguse sisse- ja väljalülitamine:

vajutage valguse sisse- või väljalülitamiseks kettale (T)

•Võimalike tõmbekiiruste valimine:

pöörake tõmbekiiruse sisselülitamiseks või suurendamiseks
ketast (T) päripäeva ning kiiruse vähendamiseks või
õhupuhasti väljalülitamiseks vastupäeva.
Valitud tõmbekiiruse näitamiseks süttib vastav osa rõngast
(L):

•L1 põleb

1. (minimaalne) kiirus

•L1 + L2 põlevad

2. (keskmine) kiirus

.•L1 + L2 + L3 põlevad

3. (maksimaalne) kiirus

82

•L1 + L2 + L3 + L4 põlevad vilkudes

4. (intensiivne) kiirus: see töötab 5 minutit, pärast seda läheb
õhupuhasti automaatselt 2. kiirusele

•L ei põle:
tõmbemootor on välja lülitatud

Filtrite küllastumise kontrollseade

Õhupuhastil on seade, mis annab märku, kui on vaja filtrite
hooldustöid teha.
Rasvafiltri küllastumise kontrollseade on alati aktiveeritud.
Aktiivsöefiltri kontrollseade on tavaliselt desaktiveeritud.
Aktiveerimiseks toimige järgmiselt:

- lülitage õhupuhasti välja;

- vajutage üle 5 sekundi kettale (T)
Rõngas (L) süttib tervenisti ja vilgub, kostab helisignaal:
söefiltri kontrollseade on aktiveeritud.
NB! Selle desaktiveerimiseks lülitage õhupuhasti välja,
vajutage kettale (T), L1 + L2 on tagant valgustatud ja vilguvad;
oodake helisignaali, mis näitab, et desaktiveerimine õnnestus.

Rasvafiltri küllastumise märguanne

Kui on vaja teha rasvafiltri hooldustöid, hakkavad vilkuma L1 +
L2

Aktiivsöefiltri küllastumise märguanne

Kui on vaja teha aktiivsöefiltri hooldustöid, hakkavad vilkuma
L3 + L4

Filtrite küllastumise märguande lähtestamine

Pärast filtrite hooldust lülitage õhupuhasti sisse ja vajutage üle
5 sekundi kettale (T): kostab pikk helisignaal (piip), mis näitab,
et märguandesüsteem on lähtestatud.
Märkus: kui kaks märguannet (rasvafiltri ja aktiivsöefiltri
küllastumine) tulevad korraga, peab lähtestamist tegema kaks
korda.

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Õhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse
rasvafiltreid) nii seest kui ka väljast puhastada.
Puhastamiseks kasutage neutraalse vedela
puhastusvahendiga niisutatud lappi.
Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!
Tähelepanu! Seadme puhastamise ja filtrite vahetamise

eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast
on soovitatav järgida antud juhiseid.
Me ei võta endale mingit vastutust ebaõigest käsitsemisest või
eespool toodud ettevaatusabinõude eiramisest tingitud
võimalike mootorikahjustuste ja tulekahjude eest.

Rasvafilter

Joonis 5-14
Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb puhastada vähemalt kord kuus (või kui filtri
küllastumisnäidiku süsteem – integreeritud kasutuses oleval
mudelil – annab märku puhastamise vajadusest), kasutades

mittesöövitavaid puhastusvahendeid, nõudepesumasinas, mis
tuleb seadistada madalale temperatuurile ja lühikesele
töötsüklile (Tmax: 70°C).
Nõudepesumasinas pesemisel võivad metallist osad veidi
värvi muuta.
Filtrit tuleb kuivatada ahjus ühe tunni jooksul
maksimumtemperatuuril 100°C; kui filter on ikka veel niiske,
korrake kuivatusprotsessi.
Vahetage filter välja vähemalt iga 2 aasta tagant.
Rasvafiltri eemaldamiseks tõmmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 13
Absorbeerib toiduvalmistamisel tekkivad ebameeldivad
lõhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel:
olenevalt pliidist ja sellest, kui regulaarselt rasvafiltrit
puhastatakse. Igal juhul tuleb kassetti vahetada vähemalt iga
nelja kuu tagant (või kui filtrite küllastumise indikaatorsüsteem
(olemasolu korral) näitab, et seda tuleb teha).
Seda EI TOHI pesta ega taasaktiveerida.

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataks
mootori tööratta mõlemad kaitsevõred, seejärel pöörake
päripäeva.
Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.
LED-lambid tagavad optimaalse valguse kuni kümme korda
pikema kestvusega võrreldes tavalampidega ning nende
elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.

83

LT - montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas

neprisiima jokios atsakomybės, jei montuojant prietaisą buvo
nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas ar užsidegė.
Gartraukis skirtas dūmams ir garams, susidariusiems
gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Gaminio garantija negalioja, jei estetinius gaminio
defektus sukėlė ir/arba jeigu jie atsirado dėl netaisyklingo
ir netinkamo gipso kartono plokštės montavimo
gaminyje, kadangi gipso kartono plokštę turi montuoti ir
visiškai už tai atsako tretysis asmuo, kuris nėra
Gamintojas.
! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet

kuriuo metu pasiskaityti. Jei gaminį parduotumėte,
perleistumėte kitiems ar perkeltumėte į kitą vietą,
įsitikinkite, kad instrukcijos liktų kartu su gaminiu.

! Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi

informacija apie įdiegimą, naudojimą ir saugumą.

! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo

vamzdžių savybių.

! Prieš įrengdami gaminį

, patikrinkite visus jo

komponentus, ar nepažeisti. Jei pažeisti, nutraukite

įrengimo darbus ir susisiekite su platintoju.
Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami
priedai, esantys tik kai kurių modelių komplektacijoje, arba
detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklės

Dėmesio! Nejunkite aparato į elektros tinklą tol, kol įdiegimas

nėra visiškai užbaigtas.
Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti
gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės
arba išjungiant jungiklį.
Įrenginiu nepatariama naudotis vaikams, žmonėms su fizine
arba protine negalia be už juos atsakingo asmens priežiūros
arba specialių nurodymų.
Vaikams neturi būti leidžiama žaisti su įrenginiu.
Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.
Gaubto niekada nenaudokite kaip atramos, nebent toks jo
naudojimo būdas yra nurodytas kaip galimas.
Patalpa turi būti gerai vėdinama, kai virtuvės gaubtas yra
naudojamas kartu su kitais dujinių įrenginiais.
Įsiurbiamas oras neturi būti nukreiptas į dūmtraukį, įtraukiantį
garus, išeinančius iš dujinių bei kitų įrenginių.
Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.
Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos
reikia griežtai vengti.
Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.
Naudojant kartu su maisto gaminimo įranga kai kurios detalės
gali stipriai įkaisti.
Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių
bei saugos taisyklių.
Gaubtą reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną
kartą per mėnesį arba taip, kaip nurodyta naudojimo
instrukcijų knygelėje).
Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas

didina gaisro pavojaus riziką.
Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite
gaubto, gali įvykti elektros iškrova.
Įmonė neatsako už įvairius nepatogumus, žalą arba gaisrą,
kilusį nesilaikant įrenginio naudojimo instrukcijų, nurodytų
šioje knygelėje.
Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB
dėl elektros ir elektroninės į

rangos atliekų, (EEĮ atliekų).
Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai,
vartotojas padeda išvengti neigiamų pasekmių aplinkai ir
sveikatai.

Simbolis

ant gaminio ar jo dokumentuose rodo, kad šis

gaminys neturi būti priskiriamas buitinėms atliekoms, o turi
būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir
elektroninių aparatų pakartotiniam panaudojimui. Gaminį
išmeskite laikydamiesi vietinių atliekų šalinimo normų.
Norėdami gauti daugiau informacijos apie šio gaminio
apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į
specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar
parduotuvę, kurioje gaminys buvo pirktas.

DĖMESIO! Šiose instrukcijose nurodytų varžtų ir jungiamųjų
įtaisų trūkumas gali sukelti elektrinio pobūdžio pavojų.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu
arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami į išorę per iškrovos vamzdį, pritvirtintą prie
jungės.
Vamzdžio skersmuo privalo atitikti sujungimo žiedo
skersmenį.
Dėmesio! Iškrovimo vamzdis nepridedamas, jį reikia pirkti
atskirai.
Horizontalioje dalyje vamzdis turi būti nukreiptas į viršų (apie
10° kampu), kad lengviau išstumtų orą į išorę.
Jei gaubte yra anglies filtrų, juos reikia išimti.
Prijungti gaubtą prie išvedamųjų vamzdžių ir išvedamųjų angų
sienoje, kurių skersmuo atitiktų sandarinimo flanšą.
Jei nutekėjimo žarnos ir angos sienoje yra mažesnio
skersmens, sumažėja traukiamoji geba ir stipriai padidėja
triukšmingumas.
Gamintojas neprisiima su tuo susijusios atsakomybės.
! Naudokite pakankamo ilgio vamzdį.
! Naudokite kuo tiesesnį vamzdį (didžiausias vamzdžio

nuokrypio kampas – 90°).

! Stenkitės iš esmės nekeisti vamzdžių sekcijų.
! Naudokite tuos vamzžius, kurių vidinės sienelės lygios.
! Vamzdžių

medžiagos privalo atitikti nustatytas normas.

Filtravimo režimas

84

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas
ir dezodoruojamas. Norėdami naudotis šios versijos filtru,
privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Įrengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės
kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi
būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei
viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis
atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje,
priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią
prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas prie elektros srovės)
arba nėra rozetės prieinamoje vietoje net ir po gaubto

įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas
įdiegimo taisykles užtikrinantis visišką atsijungimą nuo
elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros
maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada
įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Montavimas

Prieš pradedami įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai
įrengimo vietai.

• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra
komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį
(juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo
režimu.

• Patikrinkite (transportavimo tikslais), ar gaubto viduje
nėra įrangos detalių (pavyzdžiui, maišelių su varžtais,
garantijų ir t.t.), jas išimkite ir saugokite.

• Jei įmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo
įrengimo vietą esančius baldus, kad būtų galima geriau
prieiti prie lubų/sienos, kur gaubtas bus įrengtas.
Priešingu atveju kiek įmanoma saugokite baldus ir visas
įrengimui reikalingas dalis. Pasirinkite lygų paviršių ir
uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir
įrangos detales.

• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir
šalia sumontuoto gaubto vietos) yra prieiga prie elektros
lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę
įrenginio (tik ištraukimo režimui).

• Atlikite visus reikalingus mūrijimo darbus (pvz.: elektros
lizdo įrengimas ir/ar angos, skirtos ištraukiamajam
vamzdžiui, išpjovimas).

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai
sienų/lubų, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris
patikrintų, ar medžiagos pritaikytos tam sienų/lubų tipui.
Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto

svorį.

Veikimas

Virtuvėje susikaupus dideliam garų kiekiui, naudokite
didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes
pradedant gaminti, o baigus gaminti palikti veikti dar apie 15
minučių.

Valdymo skydelį sudaro šviečiantis sukamasis diskelis

•Šviesų įjungimas ir išjungimas:

Paspauskite diskelį (T), norėdami įjungti ir išjungti šviesas

•Ištraukimo greičio nustatymas:

Pasukite diskelį (T) pagal laikrodžio rodyklę, norėdami įjungti ir
padidinti ištraukimo greitį, arba prieš laikrodžio rodyklę,
norėdami jį sumažinti ir išjungti gaubtą.
Diskelio žiedo (L) šviesa įsijungia ir parodo, koks ištraukimo
greitis buvo pasirinktas:

•Įjungta L1 dalis

1 greitis (mažiausias).

•Įjungtos L1+L2 dalys

2 greitis (vidutinis).

.•Įjungtos L1+L2+L3 dalys

3 greitis (didžiausias).

•L1+L2+L3+L4 dalys įjungtos ir mirksi

4 greitis (intensyvus), veikia 5 minutes, kurioms praėjus,
gaubtas automatiškai persijungia ir pradeda veikti 2 greičiu.

•L išjungta:

Išjungtas ištraukiamasis variklis.

Filtrų prisisotinimo kontrolės įtaisas

Gaubte yra įrengtas įtaisas, kuris parodo, kada reikia atlikti
filtrų priežiūrą.
Riebalų filtro prisisotinimo kontrolės įtaisas visada yra
įjungtas.
Aktyviosios anglies filtro prisisotinimo kontrolės įtaisas
paprastai yra išjungtas.
Norėdami jį įjungti, atlikite šiuos veiksmus:

- Išjunkite gaubt

ą.

- Paspauskite ir laikykite nuspaudę diskelį (T) ilgiau kaip 5
sekundes.

85

Viso diskelio žiedo (L) šviesa įsijungia ir pradeda mirksėti,
įsijungia garsinis signalas. Tai reiškia, kad anglies filtro

kontrolės įtaisas yra įjungtas.
PASTABA. Norėdami jį išjungti, išjunkite gaubtą, paspauskite

diskelį (T), tuomet įsijungs ir pradės mirksėti L1+L2. Palaukite,
kol įsijungs garsinis signalas, kuris patvirtina, kad įtaisas yra
išjungtas.

Riebalų filtro prisisotinimo signalas

Kai pradeda mirksėti L1 + L2, reikia atlikti riebalų filtro
priežiūrą.

Aktyviosios anglies filtro prisisotinimo signalas

Kai pradeda mirksėti L3 + L4, reikia atlikti aktyviosios anglies
filtro priežiūrą

Filtrų prisisotinimo signalo pašalinimas

Atlikę filtrų priežiūrą, įjunkite gaubtą, paspauskite ir laikykite
nuspaudę diskelį (T) ilgiau kaip 5 sekundes. Pasigirs garsinis
signalas (pypsėjimas), tai reiškia, kad signalas pašalintas.
Pastaba: jeigu vienu metu įsijungia abu signalai (riebalų ir
aktyviosios anglies filrų prisisotinimo), reikia atlikti signalo
pašalinimo veiksmus du kartus.

Priežiūra

Dėmesio! Prieš valydami prietaisą, išjunkite jį iš elektros
tinklo. Ištraukite kištuką iš rozetės arba išjunkite
pagrindinį namų elektros jungiklį.

Valymas

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir
prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui
naudoti šluostę, suvilgytą skystu neutraliu valikliu.
Nenaudokite abrazyvinių valymo priemonių.

NENAUDOKITE SPIRITO!
Dėmesio: netinkamai valant prietaisą bei nesilaikant filtrų

keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama
laikytis pateiktų nurodymų.
Gamintojas neprisiima jokios atsakomybės už gaisrą bei
galimus variklio gedimus, kilusius dėl netinkamos priežiūros
arba dėl šių nurodymų nesilaikymo.

Nuo riebalų saugantis filtras

5-14 pav.

Sulaiko kepamų riebalų daleles.

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo
indikacijos sistema, jei tokia numatyta turimame modelyje,
rodo tokią būtinybę). Valykite švelniais valikliais indaplovėje,
nustatę žemą temperatūrą ir trumpąjį ciklą (Maksimali temp.
70°C)
Plaunant metalines dalis indaplovėje, jos gali prarasti spalvą.
Filtrą džiovinkite valandą orkaitėje, nustatę ne aukštesnę nei
100°C temperatūrą. Jei po to filtras vis dar yra drėgnas,
pakartokite operaciją.
Filtrą keiskite bent kas 2 metus.
Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę
atkabinimo rankeną.

Anglies filtras (tik filtravimo režimu)

13 pav.
Naikina nemalonius kvapus, atsirandančius maisto
gaminimo metu.

Aktyvuotos anglies prisisotinimas įvyksta dėl
per ilgo naudojimo, priklausomai nuo
kepimo/virimo tipo ir riebalų filtro valymo
reguliarumo.

Bet kuriuo atveju reikia pakeisti dėklą bent jau kas keturis
mėnesius (arba kai filtro prisisotinimo sistema – jei nurodyta
jūsų turimame modelyje – parodo, kad tai reikia atlikti).
NEGALIMA plauti ar regeneruoti.

Apvalūs anglies filtrai

Pridėkite po vieną filtrą prie kiekvieno šono, padengdami
variklio diską apsaugančias groteles, po to pasukite juos
laikrodžio rodyklės kryptimi.
Norėdami nuimti filtrus, pasukite kiekvieną filtrą prieš
laikrodžio rodyklę.

Lempų keitimas

Gartraukyje įrengta diodų technologijos apšvietimo sistema.
Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo
laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi
sutaupoma 90 % elektros energijos.

Jei norite juos pakeisti, kreipkitės į techninio aptarnavimo
tarnybą.

86

LV - ierīkošanas un izmantošanas instrukcija

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par iespējamām grūtībām,
kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs
rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa
nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus
un tvaikus un ir domāts tikai izmantošanai mājās apstākļos.

Produkta garantija nebūs iedarbīga estētisko defektu
gadījumā, kas radušies un/vai kas izriet no nepareizas un
nepiemērotas ģipškartona instalācijas, kas ir jānovieto, lai
papildinātu produktu, jo ģipškartona novietošana ir
kompetences darbība un trešā persona ( kas nav
Ražotājs) par to uzņ

emas pilnu atbildību.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to

konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai
pārbraukšanas gadījumā, pārliecināties, ka paliek kopā
ar produktu.

! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par

installēšanu, lietošanu un drošību.

! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta

vai izlādes caurulēm.

! Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena

sastāvdaļa nav bojāta. Pretējā gadījumā, sazināties ar
pārdevēju un neveikt instalāciju.

īme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi,

Piez

kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras
nav piegādātas un, kuras ir jāiegādājās.

Drošības brīdinājumi

Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko

ierīkošana nav pilnīgi pabeigta.
Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas
operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot
kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.
Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar
nepietiekamām fiziskām, sensoriālām vai mentālām spējām,
vai ar nepietiekošām zināšanām un pieredzi, izņemot
gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca
cilvēks, kurš ir atbildīgs par viņu droš
Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi
ierīkots!
Gaisa nosūcējs nekad netiek izmantots, kā atbalsta
konstrukcija, ja nu tikai tas ir skaidri norādīts.
Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek
vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi
vai citām degvielām.
Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek
izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai.
Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa
nosūcēja.

ātās uguns izmantošana ir kaitīga filtriem un var provocēt

Atlk
ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.
Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās
eļļas degšanas.
Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas
kopā ar ierīcēm ēdiena gatavošanai.

ību.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai
izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie
vietējo kompetento autoritāšu noteikumiem.
Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no
iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā
gadījumā,ņemot vērā to, kas ir skaidri rakst

īts šīs
rokasgrāmatas tehniskās apkalpošanas instrukcijās).
Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas
normu neieverošana provocē ugunsgrēka risku.
Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām
spuldzēm iespējamā elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem,
neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā
kad netika ievērotas šīs rokasgrāmatas instrukcijas.
Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste
Electrical And Electronic Equipment (WEEE). Pārliecinoties,
vai šis produkts tiek izmests ārā pareizā

veidā, izmantotājs
veicina izvairīšanos no negatīvajām sekām apkārtējai videi un
veselībai.

Simbols

uz produkta vai uz pievienotās dokumetācijas
nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam,
bet tas ir jānogādā uz tam domātu savākšanas punktu, kur
atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir
jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu
aizvākšanu. Pēc papildus informācijas par produkta
izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas
vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu,
atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur
produkts tika iegadāts.
UZMANĪBU! Gadījumā, ja netiek instalētas skrūves vai
fiksācijas ierīces, kā to paredz šīs instrukcijas, tas var izrais
elektriskās dabas riskus.

īt

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā
ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo
recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi, caur izvadīšanas cauruli, kas ir
piefiksēts pie atloksavienojuma.
Izvadīšanas curule diametram ir jābūt vienlīdzīgam ar
savienošanas gredzena diametru.
Uzmanību! Evakuācijas caurule nav dota līdzi un tā ir
jāiegādājas.
Horizontālā daļā, caurulei ir jābūt vieglam slīpumam uz
augšpusi (aptuveni 10°), tadā veidā lai varētu pārvietot gaisu
uz ārpusi pēc iespējas vienkāršāk.
Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.
Pievienot gaisa nosūcēju pie izvadīšanas sienas caurulēm un
atvērumiem ar diametru, kas ir vienāds gaisa izejas
diametram (savienošanas atloks).

87

Sienas izvadīšanas cauruļu un atvērumu izmantošana ar
mazāku diametru, noteiks iesūkšanas rezultātu
pazemināšanos un stipru trokšņu paaugstināšanos.
Tādēļ, tiek noraidīta jebkura atbildība šajā sakarā.

! Izmantot garu cauruli, pēc iespējas mazāku.
! Izmantot cauruli ar pēc iespējas mazāk locījumiem

(locījuma maksimālais leņķis: 90°).

! Izvairīties no curules diametra straujām izmaiņām.
! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.
! Caurules materiālam ir jāatbilst pēc normatīviem.

Versija ar filtru

Iesūktais gaiss tiek attaukots un deodorēts pirms tā
nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā,
ir nepieciešams ierīkot papildus filtrēšanas sistēmu uz aktīvo
ogļu pamata.

Ierīkošana

Minimālam attālumam starp plīts virsmu, kur tiek novietoti
tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt
mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes
un kombinētas virtuves gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek
precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz
īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja

nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst
pastāvošiem likumiem un atrodas pieejamā zonā arī pēc
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie
elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot normām atbilstošu
bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar
ierīkošanas likumiem.
Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla
barošanas un pirms pārbaudīt t
pārbaudīt ka tīkla kabelis ir ierīkots pareizi.

Ierīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt vai iegādātajam produktam ir piemēroti izmēri
izvēlētajai ierīkošanas zonai.

• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci
(skat. attiecīgu paragrāfu). Tam/tiem ir jābūt
montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot
gaisa nosūcēju filtrācijas versijā.

• Pārbaudīt vai gaisa nosūcējā nav (transportēšanas dēļ)
pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas
utt), gadījumā, ja tas tā ir, tie ir jāizņ

• Ja ir iespējams, atvienot un pārvietot mēbeles, kuras
atrodas gaisa nosūcēja ierīkošanas zonas apakšā un
blakus, lai iegūtu labāku pieejamību pie griestiem/sienas,

ā pareizu darbošanos, vienmēr

em un jāsaglabā.

kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā,
aizsargāt cik vien tas ir iespējams mēbeles un visas
ierīkošanas pielietojamās daļas. Izvēlēties plakanu
virsmu un pārklāt to ar aizsargu, kur vēlāk piesliet gaisa
nosūcēju un pievienotās detaļas.

• Kā arī, parbaudīt, vai gaisa nosūcēja ierīkošanas zonas
tuvumā (zona, kura ir pieejama arī ar ierīkotu gaisa

cēju) būtu pieejama elektriskā rozete un būtu

nosū
iespējams pieslēgties pie mehānisma, kurš izvada dūmus
uz ārpusi (tikai iesūkšanas versija).

• Veikt visus nepieciešamos būvdarbus (piem., elektriskās
rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas
caurules pārejai).

Gaisa nošūcējs ir aprīkots ar fiksēšanas korķiem, kas ir
piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir
nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos
par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem
ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja
svaru.

Darbošanās

Izmantot augstāku ātrumu īpašas virtuves dūmu
koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5
minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to
ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

Kontroles panelis sastāv no rotējošā diska, kurš ir apgaismots
no aizmugurpuses

•Lai ieslēgtu un izslēgtu gaismas:

Piespiest disku (T) lai ieslēgtu un izslēgtu gaismas

•Lai izvēlētos pieejamos iesūkšanas ātrumus:

Pagriezt disku (T) pulksteņrādītāja virzienā lai ieslēgtu un
palielinātu iesūkšanas ātrumu un pretēji pulksteņrādītāja
virzienam, lai to samazinātu, vai izslēgtu gaisa nosūcēju.
Kronis (L) iedegas, lai norādītu izvēlēto iesūkšanas ātrumu:

•L1 ir iededzies

1.ātrums (minimāls).

•L1+L2 ir iedegušies

2.ātrums (vidējs).

88

.•L1+L2+L3 ir iedegušies

3.ātrums (maksimāls).

•L1+L2+L3+L4 ir iedegušies mirguļošanas režīmā

4.ātrums (intensīvs) :ilgums 5 minūtes, pēc kā gaisa nosūcējs
automātiski novietojas 2.ātrumā

•L ir izslēgts:

Iesūkšanas dzinējs ir izslēgts

Filtru piesātināšanas kontroles mehānisms

Gaisa nosūcējs ir aprīkots ar ierīci, kura paziņo, kad ir
nepieciešams veikt filtru tehnisko apkopi
Prettauku filtra piesātināšanās kontroles ierīce ir vienmēr
aktīva
Aktīvo ogļu filtra kontroles ierīce parasti ir atslēgta
Lai to iedarbinātu, rīkoties, kā tas ir uzrādīts tālāk:

- Izslēgt gaisa nosūcēju.

- Piespiest disku (T) ilgāk par 5 sekundēm
Kronis (L) pilnībā iedegas, mirguļojot, izdodas skaņas signāls:
ogļu filtra kontroles ierīce ir aktīva.
NB = lai to atslēgtu, izslēgt gaisa nosūcēju, piespiest disku
(T), L1+L2 iedegsies no aizmugurpuses; uzgaidīt skaņas
signālu, kas apstiprina par notikušo atslēgšanu.

Prettauku filtra piesātināšanās paziņojums

L1 + L2 mirguļo, kad prettauku filtriem ir nepieciešams veikt
tehnisko apkopi

Aktīvo ogļu filtra piesātināšanās paziņojums

L3 + L4 mirguļos, kad ir nepieciešams veikt tehnisko apkopi
aktīvo ogļu filtram

Filtru piesātināšanās paziņojuma iestatīšana uz nulli

Pēc filtru tehniskās apkopes, iesl
piespiest disku (T) ilgāk par 5 sekundēm: tiks sadzirdēts
paildzināts skaņas signāls (beep), kas apstiprina par notikušo
iestatīšanu uz nulli.
Piezīme : vienlaicīgā paziņojums gadījumā (prettauku filtra un
aktīvo ogļu filtra piesātināšanās), ir nepieciešams atkārtot
iestatīšanas uz nulli divas reizes.

Tehniskā apkalpošana

Pirms jebkura veida tehniskās apkalošanas darba, atslēgt
gaisa nosūcēju no elektrības.

Tīrīšana

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek
veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan
no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir
samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!
Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu

neievērošana var vest pie ugunsgrēka riskiem. Tātad ir
ietecams pieturēties pie ieteiktām instrukcijām.
Tiek noraidīta jebukra atbildība par iespējamiem dzinēja
bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas
tehniskās apkalpošanas vai augstāk minēto brīdinājumu
neievērošanas dēļ.

ēgt gaisa nosūcēju un

Prettauku filtrs

Attēls 5-14
Notur tauku daļiņas, kas tiek veidotas no ēdiena
pagatavošanas.

Tas ir jātīra vismaz reizi mēnesī (vai arī, ja filtra piesātinājuma
sistēmas indikatora – ja tas ir paredzēts modelī - rīcībā esošā
informācija liecina par šo nepieciešamību), izmantojot
neagresīvus mazgāšanas līdzekļus un mazgājot trauku
mazgājamā mašīnā pie zemas temperatūras un īsa cikla
režīmā. (T maks.: 70°C).
Mazgājot trauku mazgājamajā mašīnā, metāla daļas var
mainīt krāsu.
Filtrs jāžāv

ē krāsnī, pie temperatūras maks. 100°C, vienu

stundu; ja gadījumā filtrs vēl ir mitrs, operācija jāatkārto.
Nomainiet filtru vismaz reizi 2 gados.
Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes
rokturis.

Aktīvo ogļu filtrs (Tikai Versijai ar Filtru)

Attēls 13
Notur nepatīkamas smaržas, kuras veidojas no ēdiena
gatavošanas.

Ogļu filtra piesātināšanās parādās pēc diezgan ilgas
izmantošanas, atkarībā no virtuves veida un tauku filtru
tīrīšanas regularitātes. Jebkurā gadījumā, ir nepieciešams
nomainīt kartridžu maksimums katrus ceturto mēnesi (vai kad
filtru piešātināšanās norādījumu sistēma – ja to paredz Jūsu
modelis – uzrāda šo nepieciešamību).
NEVAR būt mazgāts vai atjaunots.

Cirkulārs ogļu filtrs

Pielietot vienu filtru katrai pusei, lai nosegtu dzinēja
lāpstiņriteņa abus aizsardzības režģus, pēctam pagriezt
pulskteņrādītāja virzien
Nomontēšanai pagriezt pretēji pulskteņrādītāja virzienam.

ā.

Spuldžu nomainīšana

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas
pamatojas uz LED tehnoloģiju.
LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes
vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90%
elektriskās enerģijas.

Nomainīšanai griezties uz tehniskās apkalpošanas servisu.

89

SR - Uputstva za montažu i upotrebu

Strogo se pridržavajte objašnjenja koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornosti za eventualne

neprilike, štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priručnik. Aspirator
je projektovan da bi usisao paru i dim koji se stvaraju prilikom
kuvanja i namenjen je za isključivo kućansku upotrebu.

Garancija nece biti efikasna u slučaju estetskih mana
prouzrokovanih nepravilnom i neadekvatnom instalacijom
gips kartona koji se postavlja za dovršavanje proizvoda
budući da je njegovo postavljanje aktivnosti nadležnosti i
pod punom odgovornošcu trecih lica koji nisu
proizvođač.
! Važno je da sačuvate ovaj priručnik da bi ga mogli

konsultovati u svakom trenutku. U slučaju da prodate,
poklonite ili premestite ovaj proizvod treba da se uverite
da je priručnik uvek zajedno sa proizvodom.

! Pažljivo pročitajte uputstva: ona pružaju važne

informacije o instalaciji, upotrebi i o sigurnosti.

! Ne obavljate varijacije/izmene bilo mehaničke bilo

električne prirode na proizvodu ili na cevima za
izbacivanje.

! Pre nego što počnete sa instalacijom aparata uverite se

da nijedna komponenta nije oštećena. U suprotnom
slučaju kontaktirajte proizvođača i nemojte nastaviti sa
instalacijom.

Napomena: Pojedinosti koje su obeležene simbolom "(*)" su
opcionalni pribor koji je priložen samo sa nekim modelima ili
se radi o pojedinim delovima koji nisu priloženi,a koje treba da
kupite.

Upozorenja

Pažnja! Ne priključujte aparat na električnu mrežu sve dok

niste potpuno završili sa instalacijom.
Pre bilo kakvog postupka održavanja ili čišćenja, iskopčajte
kuhinjsku napu sa električne mreže na način da izvadite utikač
ili tako da iskopčate opšti prekidač koji imate u kući ili stanu.
Deca ili ljudi sa smanjenim mentalnim, fizičkim ili senzornim
sposobnostima i koja nemaju iskustva ili dovoljno znanja ne
smeju da koriste ovaj aparat sem ako nisu pod kontrolom ljudi
koji su odgovorni za njihovu bezbednost ili su od tih ljudi
obučeni kako da upotrebljavaju ovaj aparat.
Obavezno kontrolišite decu kako se ne bi igrala sa aparatom.
Nikad ne koristite kuhinjsku napu bez da ste pravilno montirali
rešetku!
Kuhinjska napa se ne sme NIKAD upotrebljavati kao površina
za naslanjanje ili polaganje predmeta sem ako to nije jasno
navedeno.
Prostorija u koju treba da postavite kuhinjsku napu mora da
ima dobru ventilaciju kada se napa koristi zajedno sa drugim
aparatima u prostoriji koji su na gasno sagorevanje ili neko
drugo gorivo.
Usisavani vazduh se ne sme provoditi u cev koja se koristi za
izbacivanje dimova koje proizvode aparati na gasno
sagorevanje ili drugu vrstu goriva.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
kuhinjske nape.

Upotreba nekontrolisanog plamena je štetna za filtere i može
da izazove požar, zato treba da se izbegava u svakom
slučaju.
Prilikom prženja hrane kontrolišite da se prezagrejano ulje ne
zapali.
Delovi kojima je moguć pristup se mogu prilično zagrejati kada
se koriste zajedno sa aparatima za kuvanje.
Što se tiče tehničkih i bezbednosnih mera koje se moraju
provoditi s obzirom na izbacivanje dimova , strogo se
pridržavajte pravilnika nadležnih lokalnih vlasti.
Kuhinjska napa se mora često čistiti bilo spolja bilo iznutra
(BAREM JEDAN PUT MESEČNO, poštujte ono što je
napisano u uputstvima o održavanju koje donosi ovaj
priručnik).
Nepoštovanje pravila o čišćenju kuhinjske nape i zamene ili
čišćenja filtera povećava mogućnost izbijanja požara.
Ne koristite i ne ostavljajte kuhinjsku napu bez pravilno
montirane lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornosti za eventualne neprilike,
štetu ili požar izazvan na aparatu koji proizlazi od
nepoštovanja uputstava koje donosi ovaj priru

čnik.

Ovaj je aparat označen u skladu sa Evropskom Direktivom
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Proverite da li je ovaj proizvod odbačen na pravilan
način jer na taj način korisnik pridonosi sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.

Simbol

na proizvodu ili na popratnoj dokumentaciji

ilustruje da se ovaj proizvod ne sme tretirati kako kućni otpad
nego treba da se odloži na prikladnom sabirnom mestu za
odbacivanje električnih i elektronskih aparata . Odložite ovaj
otpad na način da se strogo pridržavate lokalnih pravilnika o
odbacivanju smeća. Za dobijanje detaljnijih informacija o
tretmanu, odbacivanju i ponovnom korištenju ovog proizvoda,
stupite u kontakt sa prikladnim lokalnim ustanovama, službom
za sakupljanje kućnog otpada i/ili sa prodavnicom u kojoj ste
kupili ovaj proizvod.
PAŽNJA! Ukoliko ne instalirate ove šrafove i zavrtnjeve u
skladu sa ovim uputstvima, to može dovesti do električne
opasnosti.

Korištenje

Kuhinjska napa je napravljena da bi se koristila u usisnoj
verziji sa spoljašnjim izbacivanjem ili u filtracijskoj verziji sa
unutrašnjim kruženjem.

Usisna verzija

Para se izbacuje napolje uz pomoć cevi za izbacivanje koja je
pričvršćena sa spojnom prirubnicom.
Prečnik cevi za izbacivanje treba da bude isti kao i prečnik
spojnog prstena.
Upozorenje! Cev za izbacivanje nije priložena i treba da je
kupite.

90

U horizontalnom delu cev treba da ima lagani nagib prema
gore (otprilike 10°) na taj način se što jednostavnije izbacuje
vazduh napolje.
Ako je kuhinjska napa opremljena karbonskim filterima, treba
da ih uklonite.
Povežite kuhinjsku napu sa cevima i rupama za ispuštanje
kroz zid sa prečnikom koji je jednak izlazu za vazduh (spojna
prirubnica).
Upotreba cevi i otvora za izbacivanje kroz zid sa manjim
prečnikom dovodi do smanjivanja sposobnosti usisavanja i do
drastičnog povećanja nivoa buke.
Zato otklanjamo sa sebe bilo koju odgovornost koja je
posledica toga.

! Koristite cev koja ima minimalnu potrebnu dužinu.
! Koristite cev koja ima što manji mogući nagib

(maksimalni nagib: 90°).

! Izbegavajte drastične promene prečnika cevi.
! Koristite cev koja ima što je moguće glađu unutrašnjost.
! Materijal od kojega je napravljena cev treba da bude

odobren propisima.

Filtracijska verzija

Usisavani vazduh se pročišćava od masnoća te se parfimira
dezodorantom pre nego što se vrati u prostoriju.Da bi koristili
kuhinjsku napu u ovoj verziji potrebno je da postavite dodatni
sistem za filtraciju na bazi aktivnih karbona.

Instalacija

Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
kuhinjske nape ne sme da bude manja od 50cm u slučaju da
se radi o električnim kuhinjama i 65cm cm u slučaju da se radi
o kuhinjama na gas ili mešovitim kuhinjama.Ukoliko uputstva
za instalaciju uređaja za kuvanje na gas specifikuju veću
udaljenost, morate da se pridržavate tih uputstava.

Električno povezivanje

Napon mreže treba da odgovara naponu koji je naveden na
etiketi karakteristika koja se nalazi u unutrašnjosti kuhinjske
nape. Ukoliko postoji utikač povežite kuhinjsku napu sa
utičnicom koja je u skladu sa propisima na snazi i koja je
postavljena na pristupačnom mestu čak i posle instalacije.
Ukoliko je kuhinjska napa bez utikača, (direktno povezivanje
na mrežu) ili utičnica nije postavljena na pristupačnom mestu ,
čak i posle instalacije postavite dvopolni utikač koji
obezbeđuje kompletno isključenje sa mreže u uslovima
kategorije previsokog napona III, u skladu sa pravilima o
instalaciji.
Upozorenje! pre nego što ponovo povežete kuhinjsku napu
sa električnom mrežom i kontrolišete pravilno funkcionisanje,
proverite da li je kabl mreže montiran na pravilan način.

Montaža

Pre nego što počnete sa instalacijom :

• Proverite da proizvod kojeg ste nabavili ima

odgovarajuće dimenzije u odnosu na zonu u kojoj ste ga
odlučili postavljati.

• Izvadite aktivni/e karbonski/e filter/e ukoliko je/su
priložen/i (konsultujte paragraf koji se odnosi na to).
Istog/e treba da ponovo postavite samo ako želite da
koristite kuhinjsku napu u filtracijskoj verziji.

• Kontrolišite da se u unutrašnjosti kuhinjske nape ne
nalazi popratni materijal (na primer kese sa vijcima,
garancije itd. koje su stavljene unutra zbog
jednostavnijeg transporta , eventualno ih uklonite i
sačuvajte .

• Ukoliko je moguće rasklopite i uklonite kuhinjski nameštaj
koji se nalazi ispod mesta na kojem će se postavljati
napa na način da imate jednostavniji pristup plafonu/zidu
na kojem/oj će se montirati kuhinjska napa. U suprotnom
slučaju zaštitite što je bolje moguće sve delove koji bi se
mogli oštetiti prilikom montaže. Pronađite i pokrijte
zaštitnim materijalom jednu ravnu površinu na koju ćete
položiti kuhinjsku napu i ostale popratne delove.

• Kontrolišite da u blizini zone postavljanja kuhinjske nape
(a u zoni u kojoj će biti moguć pristup i posle instalacije
kuhinjske nape) postoji električna utičnica i da je moguće
povezivanje sa uređajem za izbacivanje dima napolje
(samo Usisna verzija).

• Obavite sve zidarske radove koji su potrebni (na pr.:
instalacija električne utičnice i/ili rupe za prolaz izduvne
cevi ).

Kuhinjska napa je opremljena komadićima za pričvršćivanje
koji su prikladni za skoro sve zidove/plafone. U svakom
slučaju je potrebno da se obratite kvalifikovanom tehničaru
kako bi proverio prikladnost materijala s obzirom na tip
zida/plafona. Zid / plafon treba da bude dovoljno čvrst kako bi
podnosio težinu kuhinjske nape.

Funkcionisanje

Uključite veću brzinu u slučaju da se radi o velikoj
koncentraciji pare u kuhinji. Savetujemo da se uključi
usisavanje vazduha 5 minuta pre nego što počnete sa
kuvanjem i da ostavite uključeno usisavanje otprilike 15
minuta posle završetka kuvanja.

Kontrolni panel se sastoji od dugmeta koji je osvetljen pozadi

91

•Da biste uključili i isključili svetla:

Pritisnite disketu (T) da biste uključili ili isključili svetla

•Da biste izabrali raspoloživu brzinu usisa:

Okrenite disketu (T) u smeru kazaljki na satu da biste povećali
brzinu usisa a u smeru suprotnom od smera kazaljki na satu
da biste je smanjili sve dok ne isključite aspirator.
Kruna (L) će se osvetliti i prikazati izabranu brzinu usisa:

•L1 uključena

brzina broj 1 (minimalna)

•L1+L2 uključena

brzina broj 2 (srednja)

.•L1+L2+L3 uključena

brzina broj 3 (maksimalna)

•L1+L2+L3+L4 uključena u bleštećem načinu rada

brzina broj 4 (intenzivna): traje 5 minuta nakon čega će se
aspirator automatski postaviti na brzinu broj 2

•L isključen:

Motor za usis je isključen

Uređaj za kontrolu zasićenja filtara

Aspirator je opremljen uređajem koji signalizuje kada se mora
obaviti održavanje filtera
Uređaj za kontrolu zasićenja filtera za uklanjanje masnoće je
uvijek aktivan
Uređaj za kontrolu aktivnog karbonskog filtera obično nije
aktivan
Da biste ga aktivirali postupite na sledeći način:

- Isključite aspirator.

-Pritisnite disketu (T1) duže od 5 sekunda.
Kruna (L) se u potpunosti uključuje i ispušta zvučni signal :
uređaj za kontrolu karbonskog filtera je aktiviran.
NAPOMENA = da biste ga deaktivirali, isključite aspirator,
pritisnite disketu (T1), L1+L2 će se osvetliti pozadi; sačekajte
zvučni signal koji potvrđuje da je došlo do deaktiviranja.

Signalizacija zasićenja filtera za uklanjanje masnoće

L1 + L2 blešte kada se mora obaviti održavanje filtera za
uklanjanje masnoće

Signalizacija zasićenja aktivnog karbonskog filtera

L3 + L4 blešte kada se mora obaviti održavanje aktivnog
karbonskog filtera

Reset signalizacije o zasićenju filtara

Nakon održavanja filtera uključite aspirator i pritisnite disketu
(T) duže od 5 sekunda : čuje se dugi zvučni signal (bip) koji
potvrđuje da je obavljen reset .
Napomena: u slučaju da dođe do istovremenog signalizovanja
(zasićenja aktivnog karbonskog filtera i onog za uklanjanje
masnoće), treba da obavite reset dva puta.

Održavanje

Upozorenje! Pre bilo kakve operacije čišćenja ili
održavanje, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utikač iz utičnice ili tako da

isključite opšti prekidač kuće ili stana.

Čišćenje

Kuhinjska napa se mora često prati (barem toliko često koliko
često održavate filter za uklanjanje masnoće), bilo iznutra bilo

spolja. Za čišćenje koristite meku ovlaženu krpu i tečne
neutralne deterdžente.
Izbegavajte upotrebu proizvoda koji grebu. NE

UPOTREBLJAVAJTE ALKOHOL !
Upozorenje: Nepoštovanje pravila o čišćenju aparata i pravila

o zameni filtera povećava rizik od požara. Zato savetujemo da
se pridržavate navedenih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualna oštećenja
izazvana na motoru, požar izazvan kao posledica nepravilnog
održavanja ili od nepoštovanja navedenih upozorenja.

Filter za uklanjanje masnoće - Fig. 5-14

Zadržava masne čestice koje su posledica kuvanja.

Mora se očistiti bar jedan put na mesec (ili kada sistem za
prikaz zasićenja filtera- ako ga predviđa model kojeg
posedujete- prikaže tu potrebu), neagresivnim deterdžentima,
u mašini za pranje sudova na niskim temperaturama i
korištenjem kratkog ciklusa pranja. (maks.T: 70°C)
Pranjem u mašini za pranje sudova, metalni delovi bi mogli
promeniti boju.
Filter se mora sušiti u pećnici jedan sat na maks.temperaturi
od 100°C ; u slučaju da filter i nakon toga bude vlažan,
ponovite operaciju.
Zamenite filter barem svako 2 godine.
Ako želite da izvadite filter za uklanjanje masnoće povucite
ručicu za otkačivanje koja ima oprugu.

Aktivni karbonski filter (Samo za Filtracijsku
Verziju)

Sl. 13
Zadržava neprijatne mirise koji su posledica kuvanja.

Do zasićenja karbonskog filtera dolazi posle manje više duge
upotrebe s obzirom na vrstu kuhinje i učestalosti pranja
filtera za uklanjanje masnoće. U svakom slučaju treba da
zamenite kartušu maksimalno svako četiri meseca (ili kada
sistem za prikazivanje zasićenja filtera – ukoliko je predviđen
na modelu koji posedujete – govori o toj potrebi).
NE može se prati ili obnavljati.

Kružni karbonski filter

Postavite jedan sa svake strane da bi pokrio obe zaštitne
rešetke obrtajnog dela motora, posle čega pomerite u smeru
kazaljki na satu.
Da biste razmontirali okrenite u smeru suprotnom od smera
kazaljki na satu.

Zamenjivanje Lampe

Kuhinjska napa je opremljena sistemom rasvete koja se
bazira na LED tehnologiji.
LED garantuje optimalnu rasvetu, trajnost za 10 puta veću od
tradicionalnih lampi i omogućuju uštedu električne energije za
90% .
Što se tiče njihove zamene obratite se tehničkom servisu.

92

SL - Navodila za montažo in uporabo

Strogo se držite navodil iz tega priročnika. Zavračamo

vsakršno odgovornost za morebitne neprilike, škodo ali
požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih
plinov in pare, ki nastajajo pri kuhanju in je namenjena
izključno za domačo uporabo.

La garanzia sul prodotto non sarà efficace in caso di
difetti estetici imputabili e/o derivanti da una non corretta
e inadeguata installazione del cartongesso da porre a
completamento del prodotto, essendo l'applicazione del
cartongesso un'attività di competenza e sotto la piena
responsabilità di soggetto terzo diverso dal Produttore.

! Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli

pogledati. Če napravo prodate, odstopite ali premestite
naj priročnik ostane vedno ob izdelku.

! Pozorno preberite navodila: saj navajajo pomembne

informacije o namestitvi, uporabi in varnosti.

! Napravi ne spreminjajte električnih ali mehanskih

lastnosti, ne posegajte v izpušne odvode.

! Pred namestitvijo naprave se prepričajte, da so vsi njeni

sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite
pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: detajli, označeni s simbolom “(*)”, so opcijski
dodatki, ki so dobavljeni le z nekaterimi modeli ali niso
dobavljeni, saj so razpoložljivi proti plačilu.

Opozorila

Pozor! Ne priključujte naprave na električno omrežje, dokler

inštalacija ni v celoti zaključena.
Pred vsakršnim čiščenjem ali vzdrževanjem, izključite napo iz
električnega omrežja, tako da vtič izvlečete iz vtičnice ali
izključite glavno vklopno stikalo.
Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi,
senzoričnimi ali umskimi sposobnostmi in osebe brez
ustreznih izkušenj in znanja, razen pod nadzorom ali ob
pomoči odgovorne osebe, ki poskrbi za njihovo varnost.
Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.
Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če
je to izrecno dovoljeno.
Ko se kuhinjsko napo uporablja istočasno z drugimi
napravami, ki delujejo na plin ali druga goriva, mora biti
prostor dovolj prezračen.
Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na plin
ali druga goriva.
Pod napo je strogo prepovedana priprava flambiranih jedi.
Uporaba odprtega ognja je škodljiva za filtre in lahko povzroči
požare, zato je treba uporabo slednjega v vsakem primeru
prepovedati.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.
Ob istočasni uporabi pečice, se lahko dostopni deli močno
segrejejo.
Kar zadeva tehnične in varnostne ukrepe za odvod dimov, se
morate strogo držati predpisov pristojnih lokalnih oblasti.

Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT
MESEČNO, v vsakem primeru upoštevajte, kar izrecno
narekujejo navodila za vzdrževanje v tem priročniku).
Neupoštevanje pravil čiščenja nape ter zamenjave in čiščenja
filtrov predstavlja tveganje požarov.
Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje elektri

čnega

udara.
Zavračamo vsakršno odgovornost za morebitne neprilike,
škodo ali požare na napravi, ki bi izvirali iz neupoštevanja
navodil iz tega priročnika.
Ta naprava je označena skladno z Evropsko direktivo
2002/96/ES, Waste Electrical and Electronic Equipment
(WEEE oziroma direktivo o odpadni električni in elektronski
opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na
okolje in zdravje.

Znak

na izdelku ali na priloženi dokumentaciji

označuje, da se ga ne sme zavreči med komunalne odpadke,
temveč odnesti na ustrezno zbirno mesto za recikliranje
odpadne električne in elektronske opreme. Napravo zavrzite
skladno z lokalnimi predpisi, ki veljajo na področju odlaganja
odpadkov. Za dodatne informacije o ravnanju, ponovni
uporabi in recikliranju tega izdelka se obrnite na ustrezno
lokalno službo, zbirni center komunalnih odpadkov ali
trgovino, kjer ste izdelek kupili.
POZOR! Če pri nameščanju vijakov in pritrdil ne upoštevate
teh navodil, obstaja nevarnost poškodbe z električnim tokom.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z
zunanjim odvodom ali obtočni oz. filtracijski z notranjim
obtokom.

Odzračevalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na
priključno prirobnico.
Premer odvodne cevi mora biti enak premeru spojnega
obročka.
Pozor! Odvodna cev ni priložena napi in jo je potrebno kupiti
ločeno.
V horizontalnem odseku mora biti cev rahlo nagnjena navzgor
(približno 10°), tako da zrak lažje izhaja navzven.
Če je napa opremljena z oglenimi filtri, je slednje potrebno
odstraniti.
Povežite napo s cevmi in odprtinami z vodoravnim odtokom
enakega premera kot je premer izhoda za zrak (spojna
prirobnica).
Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo
manjši premer, bo vplivala na zmanjšanje uèinkov sesanja in
moèno poveèala hrupnost.
Zato za tako delovanje odklanjamo vsakršno odgovornost.

93

! Cevovod naj bo dolg toliko, kolikor znaša najmanjša

nujna dolžina.

! Cevovod naj ima čim manj krivin (največji kot upogiba:

90°).

! Izogibajte se izrazitim spremembam smeri cevovoda.
! Notranjost cevovoda naj bo čim bolj gladka.
! Material, iz katerega je izdelan cevovod, mora biti

skladen z normativi.

Obtočna različica

Iz vsesanega zraka so pred ponovnim vnosom v prostor
odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v
tej izvedbi je potrebno namestiti dodatni filter na osnovi
aktivnega oglja.

Inštalacija

Minimalna razdalja med podporno površino posod na kuhalni
površini in spodnjim delom nape za kuhinjske prostore ne sme
biti manjša od 50cm pri električnih štedilnikih in 65cm pri
plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika napisana
večja razdalja, jo je treba tudi upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja
popoln izklop iz omrežja v pogojih prenapetostnega razreda
III, skladno s predpisi o inštalaciji.
Pozor! pred ponovnim priklopom tokokroga nape na omrežno
napajanje in kontrolo pravilnega delovanja, vselej preverite, ali
je omrežni kabel pravilno nameščen.

Montaža

Pred pričetkom namestitve:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo
izbranemu prostoru namestitve.

• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i
(glejte tudi ustrezni odstavek). Namestite ga/jih le, če
želite uporabiti napo v odzračevalni različici.

• Prepričajte se, da v notranjosti nape (zaradi prevoznih
razlogov) ni morebitnega priloženega materiala (na
primer, ovojnice z vijaki, garancije itd.); če je, ga
odstranite in shranite.

• Če je mogoče, razstavite in odstranite omarice, ki se
nahajajo pod in okrog območja namestitve nape, tako da
imate boljši dostop do stropa/stene, kamor bo napa
nameščena. V nasprotnem primeru pa kolikor je mogoče
zaščitite omarice in vse dele, kjer bo potekala
namestitev. Izberite ravno površino in jo prekrijte z

zaščito, kamor boste nato položili napo in priložene dele.

• Preverite tudi, da je v bližini območja namestitve nape (v

predelu, ki je dostopen tudi z montirano napo) na
razpolago električna vtičnica in da je mogoča povezava s
sistemom za zunanji odvod dimov (samo pri odzračevalni
različici).

• Izvedite vsa potrebna zidarska dela (npr.: namestitev

električne vtičnice in/ali odprtine za prehod odvodne
cevi).

Napi so priloženi pritrdilni vložki, primerni za večji del
sten/stropov. Vseeno pa se je treba obrniti na usposobljenega
tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto
stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko
prenašata težo nape.

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji
uporabite najvišjo hitrost. Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in ga pustite delovati
še približno 15 minut po končanem kuhanju.

Upravljanje je sestavljeno iz okrogle vrtljive ploščice z ozadno
osvetlitvijo.

•Za vklop in izklop luči ravnajte na naslednji način:

Pritisnite vrtljivo ploščico (T), da prižgete in ugasnete luči.

•Za izbiro hitrosti odsesovanja ravnajte na naslednji
način:

Vrtljivi ploščico (T) obračajte v smeri urinega kazalca, da
vključite napo in povečate hitrost odsesovanja oziroma v
nasprotni smeri urinemu kazalcu, da jo zmanjšate in napo
izključite.
Pas na obodu okrogle vrtljive ploščice se osvetli v znak
izbrane hitrosti odsesovanja:

•L1 sveti

1. stopnja hitrosti (najnižja).

•L1+L2 svetita

2. stopnja hitrosti (srednja).

.•L1+L2+L3 svetijo

3. stopnja hitrosti (najvišja).

94

•L1+L2+L3+L4 utripajo

4., intenzivna stopnja moči: intenzivna stopnja moči traja 5

minut, zatem pa napa samodejno preide na 2. stopnjo moči.

•L ugasnjena:

sesalni motor ugasnjen.

Indikator zasičenosti filtrov

Napa ima mehanizem, ki opozori na potrebo po čiščenju
oziroma zamenjavi filtrov.
Indikator zasičenosti maščobnega filtra je vselej omogočen.
Indikator zasičenosti filtra z aktivnim ogljem pa je običajno
onemogočen.
Za vklop indikatorja sledite naslednjemu postopku:

- Izključite napo.

- Pritisnite okroglo vrtljivo ploščico (T1) in jo zadržite

pritisnjeno več kot 5 sekund.
Celoten pas na obodu vrtljive ploščice (L) utripa in ob tem se
oglasi zvočni signal: indikator zasičenosti filtra z aktivnim
ogljem je sedaj vključen.
Opomba = za izklop indikatorja zasičenosti filtra z aktivnim
ogljem, izključite napo, pritisnite vrtljivo ploščico(T), signalni
lučki T1 in T2 pričneta utripati; počakajte na zvočni signal, ki
se oglasi v potrditev izklopa.

Indikator zasičenosti maščobnega filtra

L1 + L2 utripata, ko je treba očistiti oziroma zamenjati
maščobni filter

Indikator zasičenosti filtra z aktivnim ogljem

L3 + L4 utripata, ko je treba očistiti oziroma zamenjati filter z
aktivnim ogljem.

Ponastavitev indikatorja zasičenosti filtrov

Po čiščenju ali zamenjavi filtrov vključite napo in pritisnite tipko
(T) ter jo zadržite pritisnjeno več kot 5 sekund: zaslišali boste
daljši zvočni signal (pisk) v znak izvedene ponastavitve.
Opomba: v primeru istočasne signalizacija (zasičenosti
maščobnega filtra in filtra z aktivnim ogljem), je treba postopek
ponastavitve izvesti dvakrat.

Vzdrževanje

Pozor! Pred vsakršnim čiščenjem ali vzdrževanjem
izključite električno napajanje nape, tako da vtič izvlečete
iz vtičnice ali izklopite glavno stikalo.

Čiščenje

Napa zahteva pogosto čiščenje, tako zunaj kot znotraj.
Za čiščenje uporabljajte krpo, navlaženo s tekočimi
nevtralnimi detergenti.
Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLA!
Pozor: Neupoštevanje pravil za čiščenje naprave in

zamenjavo filtrov predstavlja tveganje požarov. Zato vam
svetujemo, da sledite priporočenim navodilom.
Zavračamo vsakršno odgovornost za morebitno škodo na
motorju in požare, ki bi bili posledica neprimernega
vzdrževanja ali neupoštevanja zgornjih opozoril.

Maščobni filter

Sl. 5-14
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očiščen mora biti vsaj enkrat mesečno (ali takrat, ko sistem
za indikacijo umazanije filtrov - če je na vašem modelu
prisoten – na to opozori), z neagresivnimi detergenti, v
pomivalnem stroju na nizki temperaturi in v kratkem ciklu
pomivanja (maks. T: 70°C) .
Pri pomivanju v pralnem stroju se kovinski deli lahko
razbarvajo.
Filter je potrebno sušiti v pečici na temperaturi maks. 100°C
eno uro; v primeru, da je filter še vlažen, s sušenjem
nadaljujte.
Filter zamenjajte najmanj vsaki 2 leti.
Za demontažo maščobnega filtra povlecite odklopno ročico na
vzmet.

Ogleni filter (samo za obtočno različico)

Sl. 13
Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Filter z aktivnim ogljem se običajno zamaši po bolj ali manj
dolgotrajni uporabi, odvisno od tipa kuhinje in pogostosti
čiščenja protimaščobnega filtra. Filter je treba zamenjati vsaj
vsake štiri mesece (ali kadar je to razvidno iz sistema za
ugotavljanje zamašitve filtrov, če je to predvideno na vašem
modelu).
Filter ni niti pralen niti obnovljiv.

Krožni ogleni filter

Na vsako stran namestite po en ogleni filter, tako da prekrijeta
obe zaščitni rešetki rotorja motorja, nato pa ročaj obrnite v
smeri urinega kazalca.
Za demontažo obrnite ročaj v nasprotni smeri urinega kazalca.

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.
LED lučke zagotavljajo optimalno osvetlitev in do 10-krat
daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter
90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na poprodajno službo.

95

HR - Uputstva za montažu i za uporabu

Strogo se pridržavajte uputstava koje donosi ovaj
priručnik. Otklanjamo bilo kakvu odgovornost za eventualne

nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska
napa ima funkciju usisavanja dima i pare za vrijeme kuhanja
te je namijenjena samo kućanskoj uporabi.

Jamstvo neće biti djelotvorno u slučaju estetskih
nedostataka uzrokovanih i/ili koji proizlaze iz nepravilne i
neprikladne instalacije suhozida koji se postavlja radi
dovršavanja proizvoda budući da je postavljanje suhozida
aktivnost nadležnosti pa je stoga pod punom
odgovornosti treće strane koja nije Proizvođač.
! Važno je sačuvati ovaj priručnik da biste ga mogli

konzultirati u svakom trenutku. U slučaja da prodate ovaj
proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.

! Pažljivo pročitajte uputstva: u njima se nalaze važne

informacije o instalaciji, uporabi i sigurnosti.

! Ne izvršavajte nikakve mehaničke ili električne varijacije

(izmjene ) na proizvodu ili na cijevima za izbacivanje.

! Prije nego što počnete s instalacijom aparata, uvjerite se

da nijedna komponenta nije oštećena. U suprotnom
slučaju, kontaktirajte trgovca i ne nastavljajte s
instalacijom.

Napomena: Pojedinosti koje su označene znakom "(*)" su
opcionalni pribor koji se daje samo s određenim modelima ilii
pojedinosti koje se ne prilažu jer ih trebate kupiti.

Upozorenja

Pozor! Ne priključujte aparat na električnu mrežu sve dok

niste kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja, iskopčajte kuhinjsku
napu s električne mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od strane djece ili osoba
koje imaju smanjene fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim ako oni nisu
nadgledani i obučeni kako upotrebljavati aparat od osoba koje
su odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju s aparatom .
Na upotrebljavajte nikada kuhinjsku napu bez da je pregrada
ili mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao podlogu na koju ćete
polagati predmete ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno provjetravanje, kada je
kuhinjska napa upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo gorivo.
Zrak koji se usisava ne smije biti proveden u cijev koja se
koristi za izbacivanje dimova koje proizvode ostali aparati na
plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na plamenu ispod
nape.
Korištenje nekontroliranog plamena je štetno za filtre te može
izazvati požar ,u svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju kako biste izbjeglii
da se pregrijano ulje zapali.

Neki dijelovi se mogu znatno zagrijati kada se koriste zajedno
sa aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba pridržavati s obzirom
na dimove, strogo se pridržavajte pravilnika nadležnih lokalnih
vlasti .
Kuhinjska napa se treba često čistiti i prati i izvana i iznutra
(BAREM JEDANPUT NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje koje donosi ovaj
priručnik).
Ne poštivanje propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku napu bez da ste
pravilno montirali lampe jer postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi eventualnih
neprilika,štete ili požara koje bi mogao izazvati aparat a koje
proizlaze iz nepoštivanja uputstava koje donosi ovaj priručnik.
Ovaj aparat je označen u skladu s Europskim pravilima
2002/96/EC, Waste Electrical and Electronic Equipment
(WEEE). Provjerite jeste li odveli na otpad ovaj proizvod u
skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za
zdravlje.

Ovaj simbol

na proizvodu ili na dokumentaciji koja ga

prati govori da ovaj proizvod ne smije tretiran kao ostali
kuhinjski otpad nego treba biti odveden na odgovarajući
sabirni centar gdje se odbacuju električni i elektronski uređaji.
Odbacite takve uređaje tako da se pridržavate lokalnih pravila
za uklanjanje otpadaka. Za dobijanje daljnjih informacija o
odbacivanju ovakvih aparata, obratite se lokalnim uredima,
sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste
kupili ovaj proizvod.
UPOZORENJE! Neinstaliranja vijaka i zakovica u skladu s
ovim uputama može stvoriti rizik od električne opasnosti.

Korištenje

Kuhinjska napa je napravljena kako bi se koristila u usisnojj
verziji s vanjskim pražnjenjem (evakuacijom) ili pomoću filtra
koji kruži u unutrašnjosti prostorije.

Verzija za isisivanje

Para se izbacuje vani uz pomoć cijevi za odsis koja se
pričvršćuje za spojnu prirubnicu.
Dijametar cijevi za odsis treba biti jednak dijametru karike za
povezivanje.
Upozorenje! Cijev za odsis nije priložena s opremom te se
treba kupiti.
U vodoravnom dijelu, cijev se treba lagano podizati prema
gore ( otprilike 10°) na način da izbaci što je lakše moguće
zrak prema vani.
Ako je kuhinjska napa opremljena karbonskim filterima, oni se
trebaju ukloniti.
Povežite kuhinjsku napu i otvore za izbacivanje na zidu s istim

96

promjerom otvora za zrak (spojna prirubnica).
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju
manji promjer će smanjiti sposobnost usisavanje te će dovesti
do znatnog povećanja buke.
Stoga otklanjamo bilo koju odgovornost u svezi onoga što
smo gore naveli.

! Koristite cijev koja ima minimalnu neophodnu duljinu.
! Koristite cijev koja ima minimalni mogući broj zavoja

(maksimalni kut zavoja: 90°).

! Izbjegavajte drastične promjene dijametra cijevi.
! Koristite cijevi koje imaju što je moguće glađu

unutrašnjost.

! Materijal od kojeg je napravljena cijev treba biti odobren

propisima.

Filtracijska verzija

Usisavani zrak će se očistiti od masnoća te će se ponovno
vratiti u prostoriju. Da biste koristili kuhinjsku napu u ovoj
verziji potrebno je instalirati dodatni sustav za filtraciju na
osnovi aktivnih karbonskih filtara.

Postavljanje

Minimalna udaljenost između podloge za posude na uređaju
za kuhanje i najnižeg dijela kuhinjske nape ne smije biti niža
od 50cmkada se radi o električnim štednjacima ,a 65cmu
slučaju plinskih štednjaka ili mješovitih.
Ukoliko uputstva za instalaciju aparata na plin govore da je
potrebno održavati veću udaljenost, trebate ih se pridržavati.

Povezivanje s električnom strujom

Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti kuhinjske
nape.Ukoliko ima utikač, povežite kuhinjsku napu s jednim
utikačem koja je u skladu s propisima na snazi i koji je
postavljen na pristupačnom mjestu čak i nakon instalacije.
Ako nije opremljen utikačem (direktno povezivanje s mrežom)
ili utikač nije postavljen na pristupačnom mjestu, čak i nakon
instalacije postavite dvopolan prekidač koji je u skladu s
propisima i koji osigurava kompletno iskopčavanje s mreže u
uvjetima kategorije br.3 o previsokom naponu , u skladu s
pravilima o instalaciji.
Upozorenje! Prije nego što ponovno povežete kružni put
kuhinjske nape s napajanjem mreže te provjerite pravilno
funkcioniranje , uvijek dobro kontrolirajte je li kabl mreže bio
pravilno montiran.

Montaža

Prije nego što počnete s postavljanjem:

• Provjerite da li proizvod koji ste kupili ima dimenzije koje
su prikladne zoni koju ste odabrali.

• Uklonite aktivni/e karbonski/e filtar/e ukoliko je/su
priložen/i (vidi i paragraf koji se odnosi na to). On/i se
treba/ju ponovo montirati samo ukoliko koristite kuhinjsku
napu u verziji koja filtrira.

• Provjerite da se u unutrašnjosti nape ne nalaze( radi

praktičnijeg prijevoza opremni materijal (na primjer
vrećice s vijcima, garancije itd) , to eventualno uklonite i
sačuvajte.

• Ukoliko je moguće razdvojite i uklonite namještaj koji je

ispod ili u blizini zone na koju se postavlja kuhinjska napa
kako bi se olakšao pristup stropu ili zidu na koji se
postavlja napa. Ukoliko to nije moguće, zaštitite na
najbolji mogući način namještaj i sve ono što bi moglo biti
oštećeno prilikom postavljanja nape. Izaberite ravnu
površinu i pokrijte je zaštitnim pokrivačem jer ćete tamo
prisloniti kuhinjsku napu i opremni materijal.

• Uvjerite se da se u blizini zone u kojoj ćete instalirati
kuhinjsku napu (u zoni u kojoj je moguć pristup i kad ste
završili s montiranjem nape) nalazi i utikač za struju i da
je moguće povezati se s uređajem za izbacivanje dimova
vani (samo Usisna verzija).

• Obavite sve potrebne zidarske radove ( na primjer:
instaliranje jednog utikača za struju i/ili otvora za prolazak
ispušne cijevi).

Kuhinjska napa ima komadiće za pričvršćivanje koji su
prikladni za skoro sve zidove ili stropove. Pored svega toga je
potrebno se obratiti kvalificiranom stručnjaku koji će utvrditi
prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti
dovoljno čvrst kako bi podnio težinu kuhinjske nape.

Funkcioniranje

Upotrebljavajte veću brzinu u slučaju velikog prisustva pare u
kuhinji. Savjetujemo da uključite usisavanje 5 minuta prije
nego što počnete s kuhanjem i da ostavite da djeluje nakon
što ste završili s kuhanjem za još otprilike 15 minuti.

Kontrolna ploča se sastoji od tipke koja je osvijetljena otraga

•Da biste uključili i isključili svjetla:

Pritisnite disketu (T) da biste uključili ili isključili svjetla

•Da biste izabrali raspoloživu brzinu usisa:

Okrenite disketu (T) u smjeru kazaljki na satu da biste
povećali brzinu usisa a u smjeru suprotnom od smjera kazaljki
na satu da biste je smanjili sve dok ne isključite napu.
Kruna (L) će se osvijetliti i prikazati izabranu brzinu usisa:

97

•L1 uključena

brzina broj 1 (minimalna)

•L1+L2 uključena

brzina broj 2 (srednja)

.•L1+L2+L3 uključena

brzina broj 3 (maksimalna)

•L1+L2+L3+L4 uključena u bliještećem načinu rada

brzina broj 4 (intenzivna): traje 5 minuta nakon čega će se
napa automatski postaviti na brzinu broj 2

•L isključen:

Motor za usis je isključen

Uređaj za kontrolu zasićenja filtara

Kuhinjska napa je opremljena uređajem koji signalizira kada
se mora obaviti održavanje filtera
Uređaj za kontrolu zasićenja filtera za odstranjivanje masnoće
je uvijek aktivan
Uređaj za kontrolu aktivnog karbonskog filtera obično nije
aktivan
Da biste ga aktivirali postupite na slijedeći način:

- Isključite napu.

-Pritisnite disketu (T1) dulje od 5 sekundi.
Kruna (L) se u potpunosti uključuje i ispušta zvučni signal :
uređaj za kontrolu karbonskog filtera je aktiviran.
NAPOMENA = da biste ga deaktivirali, isključite napu,
pritisnite disketu (T1), L1+L2 će se otraga osvijetliti; pričekajte
zvučni signal koji potvrđuje da je došlo do deaktiviranja.

Signalizacija zasićenja filtera za odstranjivanje masnoće

L1 + L2 bliješte kada se mora obaviti održavanje filtera za
odstranjivanje masnoće

Signalizacija zasićenja aktivnog karbonskog filtera

L3 + L4 bliješte kada se mora obaviti održavanje aktivnog
karbonskog filtera

Reset signalizacije o zasićenju filtara

Nakon održavanja filtera uključite napu i pritisnite disketu (T)
dulje od 5 sekundi : čuje se dugi zvučni signal (bip) koji
potvrđuje da je obavljen reset .
Napomena: u slučaju da dođe do istovremenog signaliziranja
(zasićenja aktivnog karbonskog filtera i onog za odstranjivanje
masnoće), trebate obaviti reset dva puta.

Održavanje

Upozorenje! Prije bilo kakvog postupka čišćenja ili
održavanja, iskopčajte kuhinjsku napu od napajanja
strujom na način da izvadite utičnicu ili isključite opći
prekidač kuće.

Čišćenje

Kuhinjska napa se treba često čistiti ( barem isto tako često
kao i filtri za uklanjanje masnoće), u unutrašnjosti i izvana.
Koristite ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju.
Izbjegavajte uporabu proizvoda koji bi mogli grebati.

NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju aparata i pravila o

zamjeni filtara povećava rizik od požara. Stoga se preporučuje
poštivanje sugeriranih uputstava.
Otklanjamo bilo kakvu odgovornost za eventualne kvarove na
motoru, požar izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.

Filtar za masnoću

Slike od 5-14
Zadržava čestice masnoće koje se stvaraju prilikom
kuhanja.

Mora se očistiti barem jedanput mjesečno (ili kada sustav za
indikaciju zasićenja filtara- ako ga predviđa model kojeg
posjedujete- prikazuje tu potrebu), neagresivnim
deterdžentima, u perilici posuđa na niskim temperaturama i
korištenjem kratkog ciklusa pranja (maks.T: 70°C).
Pranjem u perilici posuđa, metalni dijelovi bi mogli izblijediti.
Filtar se mora sušiti u pećnici jedan sat na maks.temperaturi
od 100°C ; u slučaju da filtar i nakon toga ostane vlažan,
ponovite operaciju.
Zamijenite filtar barem svako 2 godine.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu
na opruge koja se otkvači.

Karbonski filtar (samo za filtracijsku verziju)

Slika 13
Zadržava neugodne mirise koji se stvaraju prilikom
kuhanja.

Do zasićenosti ugljenog filtera dolazi nakon više manje
produže upotrebe, ovisno o vrsti kuhinje i redovitosti čišćenja
filtera za masnoću. U svakom slučaju, kartušu treba zamijeniti
najviše svaka četiri mjeseca (ili kad sustav za pokazivanje
zasićenosti filtera – ako postoji na modelu kojeg posjedujete –
ukaže na potrebu za tim).
NE može se niti oprati, niti obnoviti.

Kružni karbonski filtar

Postavite po jedan sa svake strane na način da pokrije obje
zaštitne rešetke pokretača motora pa onda okrećite u smjeru
kazaljki na satu.
Što se tiče razmontaže okrećite u smjeru suprotnom od
smjera kazaljki na satu.

Zamjena Lampe

Kuhinjska napa je opremljena sustavom rasvjete koji se bazira
na tehnologiji INDIKACIONIH SVJETALA.
INDIKACIONA SVJETLA garantiraju optimalnu rasvjetu te
trajnost 10 puta veću od tradicionalnih lampi a omogućuju i
uštedu od 90% električne energije.

U svezi sa zamjenom, obratite se tehničkoj potpori.

98

TR - Montaj ve kullanım talimatları

Bu el kitabında belirtilen talimatlara adım adım riayet
ediniz. Üretici, bu el kitabında yar alan talimatlara riayet

etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez.
Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın
çekilmesi amacıyla ve sadece evlerde kullanılmak üzere
tasarlanmıştır.

Ürün montajının bitiminde alçıpan malzemesinin doğru
şekilde yerleştirilmemesi halinde gerçekleşebilecek

estetik kusurlar garanti kapsamına dâhil edilemez.Alçıpan
malzemesinin yerleştirme işlemi Üretici haricinde üçüncül
kişilerin yetkisi ve sorumluluğu altındadır.

! Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her

anda başvurulabilmesi için muhafaza etmek önemlidir.
Ürünün satılması, başkasına verilmesi yada taşınması
esnasında bu kullanım klavuzunun da ürün ile birlikte
kalmasına özen gösteriniz.

! Talimatları dikkatle okuyunuz: Kurulum, kullanım ve

güvenlik ile ilgili çok önemli bilgiler içerir.

! Gerek ürün üzerinde gerek ise tahliye kanallarında ne

elektriksel ne de yapısal tadilatlar yapmayızınız.

! Cihazin kurulumuna başlamadan önce tüm parçaların

kullanılabilir halde olduğunu kontrol ediniz. Aksi takdirde
üreticiyle irtibata geçip kuruluma devam etmeyiniz.

Not: “(*)” ile işaretli elemanlar opsiyonel aksesuarlar olup
sadece satın alınacak bazı model veya elemanlarla birlikte
temin edilir.

Dikkat

UYARI! Kurulum işlemi tamamlanıncaya kadar cihazı fişe

takmayın.
Her türlü temizlik veya bakım işleminden önce, davlumbazın
fişini çekmek veya evin ana şalterine olan bağlantısını kesmek
suretiyle davlumbazın elektrik bağlantısını kesin.
Cihaz, gözetim altında bulunmadıkları veya güvenliklerinden
sorumlu bir şahıs tarafından cihazın kullanımıyla ilgili eğitim
almadıkları sürece, çocuklar veya yetersiz fiziksel, duyusal
veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi
eksikliği olan şahıslar tarafından kullanılacak şekilde
tasarlanmamıştır.
Çocuklar, cihazla oynamadıklarından emin olmak için
izlenmelidir.
Rahatsız edici bir sürtünme sesi duyulmaksızın takılan
davlumbazları asla kullanmayın!
Davlumbaz, özellikle belirtilmedikçe ASLA destek yüzeyi
olarak kullanılmamalıdır.
Mutfak davlumbazı, diğer yanma gazları veya yakıtları
kullanan cihazlarla birlikte kullanıldığında oda yeterli şekilde
havalandırılmalıdır.
Emilen hava, gaz veya diğer yakıtları yakan cihazların ürettiği
dumanların atılması için kullanılan bir boruya verilmemelidir.
Davlumbazın altında alevli pişirme kesinlikle yasaktır.
Açığa çıkan alevlerin filtrelere zarar vermesi ve yangın riski
açısından açık alevden sakının.
Her türlü kı
engelleyecek şekilde dikkatle yapılmalıdır.

zartma, yağın aşırı kızmasını ve alevlenmesini

Erişilebilir parçalar, pişirme cihazarı ile kullanıldıklarında sıcak
olabilirler.
Duman tahliyesi için kabul edilen teknik ve güvenlik önlemler
söz konusu olduğunda, yetkili makamlar tarafından
sunulanları yakından takip etmek önemli bir husustur.
Davlumbaz, hem içten hem dıştan düzenli olarak
temizlenmelidir (AYDA EN AZ BİR DEFA, bu el kitabında
sunulan bakım talimatları ile uyum içinde ilerlemek için
gereklidir).
Davlumbaz ve filtre ile ilgili talimatlara uyulmaması yangın
riskine neden olur.
Olası elektrik şoklarından kaçınmak için lamba düzgün
biçimde takılmadan davlumbazı kullanmayın veya bu durumda
bırakmayın.
Üretici, bu el kitabında yer alan talimatlara uyulmamasından
kaynaklanan cihaz arızaları, hasarlar

ı ve yangınlara karşı

sorumluluk kabul etmez.
Bu cihaz, 2002/96/EC sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu
ürünün uygun bir şekilde atılmasını sağladığınız takdirde,
çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz
bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek
olası olumsuz etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan

sembolü, bu cihazın evsel bir atık olarak görülmemesi

gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik
cihazların atıldığı dönüşümlü toplama noktasına teslim
edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda
çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda
gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için,
hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık
yok etme servisine veya ürünün satıcısına danışın.

DIKKAT! Bu talimatlara uygun olarak, montaj için vida ve
diğer parçaların yerleştirilmemesi elektrik sisteminde tehlikeye
yol açabilir.

Kullanım

Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak
tasarlanmıştır.

Aspiratörlü model

Yemek buharları, bağlantı falanjına sabitlenmiş bir tahliye
borusu sayesinde dışarıya atılırlar.
Tahliye borusunun çapı bağlantı halkasının çapına eşit
olmalıdır.
Dikkat! Tahliye borusu ürün ile birlikte tedarik edilmez. Ayrıca
satın alınmalıdır.
Yatay satıhda boru, havayı dışarıya kolayca taşıyabilmesi için
yukarı doğru hafif bir açıya sahip olmalıdır ( yaklaşık 10°).
Eğer davlumbazın karbon filtreleri var ise bunlar
çıkartılmalıdır.

99

Davlumbazı duvardaki çıkış borularına ve ağızlarına
bağlayınız. Diametresi hava çıkışıyla aynı olmalıdır (bağlantı
halkası).
Boruların ve duvardaki az çaplı çıkış borularının emme
gücünün iyi çalışmasını azaltır ve gürültüyü büyük ölçüde
arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.

! Mümkün olan en kısa boyda tahliye borusu kullanın
! En az sayıda dirseğe sahip boru kullanın (Maksimum

dirsek açısı: 90°).

! Borunun kesitinin ( genişliğinin ) ani olarak

değişmesinden kaçının.

! İç yüzeyi mümkün olan en pürüzsüz boruyu tercih edin.
! Borunun yapıldığı malzeme yasaların onayladığı türden

olmalıdır.

Filtreli model

Aspire edilen hava, odaya tekrar aktarılmadan önce içerdiği
kokusundan ve yağdan arıtılacaktır. Bu versiyonda davlumbaz
kullanmak için aktif karbon bazlı bir filtre sisteminin takılması
gerekir.

Kurulum

Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile
ocak davlumbazının en alçak kısmı arasındaki minimum
mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya gazla-elektrikle
çalışan ocaklardan 65 cm’den az olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla
mesafe belirtiliyorsa, buna bağlı kalınmalıdır.

Elektrik bağlantısı

Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize takıp erişilebilir bir
alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok
ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde
değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana
kablonun bağlantısının tamamen kesilmesini sağlayan,
standartlara uygun çift kutuplu bir anahtar kullanın.
Uyarı: Davlumbazı ana güç kaynağına yeniden bağlamadan
ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç
kaynağı kablosunun düzgün takıl

Montaj

Montaja başlamadan önce:

• Satın alınan ürünün seçilen montaj alanı için uygun

boyutta olup olmadığını kontrol edin.

• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa
bakınız). Bu/bunlar sadece davlumbazı filtreli model
olarak kullanmak isterseniz monte edilecektir.

• (Nakliye açısından) davlumbazın içinde başka
malzemelerin (örn. vida paketi (*), garanti kartı (*) vs)
bulunup bulunmadığını kontrol ederek bunları çıkarın ve
ayrı bir yerde muhafaza edin.

• Mümkünse, arka duvara / tavana daha kolay ulaşmak için

ıp takılmadığını denetleyin.

kabin kapısından bağımsız veya sürgülü ocağı ayırın ve
kenara çekin. Bu olmazsa, hasar ve pislikten korumak
için tezgah, ocak veya fırın üstüne kalın koruyucu bir örtü
örtün. Cihazı kurmak için düz bir yüzey seçin. Yüzeyi
koruyucu bir örtü ile örtün ve bütün tenteli davlumbaz
parçalarını ve hırdavatı içine koyun.

ca, davlumbazın monte edildiği alanda (ayrıca

• Ayrı

davlumbaz monte edildikten sonra erişilebilen alanda) bir
prizin bulunup bulunmadığını ve davlumbazı dışarıya
bağlamanın (sadece aspiratörlü model) mümkün olup
olmadığını kontrol edin.

• Gerekli bütün duvar işlerini bitirin (örn. prizin takılması

ve/veya tahliye borusunun geçmesi için delik
bırakılması).

Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak
üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir
teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu
onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak
güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye

monte etmeyiniz. Yalnızca duvara monte ediniz.

Çalıştırma

Mutfakta aşırı buhar oluşması halinde yüksek emme hızından
yararlanınız. Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık tutulması, pişirme
esnasında ve pişirme işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.

Kontrol panelinin yerinde ışıklı dönen yuvarlak bir düğme
bulunur.

•Işıkları yakmak ve söndürmek için:

Işıkları yakmak ve söndürmek için T düğmesine basınız.

•Hava çekme hızını seçmek için:

Davlumbazı açmak ve hava çekme hızını yükseltmek için T
düğmesini saat yönünde çeviriniz, hızı azaltıp davlumbazı
söndürmek için T düğmesini saatin ters yönünde çeviriniz.
L halkası seçilen hızı işaretlemek için aydınlanır:

•L1 yanık olduğunda

1inci hız (en düşük).

100
