Page 1
MANUAL DO USUÁRIO
TSF7500 / TSF7600 / TSF7800
Page 2
Page 3
ÍNDICE
2 INTRODUÇÃO
2.1 Parabéns
2.2 Informações de segurança
2.3 Conteúdo da embalagem
2.4 Conhecendo seu aparelho
2.4.1 Descrição dos ícones do display
2.4.2 Teclas do TSF-7500
2.4.3 Teclas do TSF-7600
2.4.4 Teclas do TSF-7800

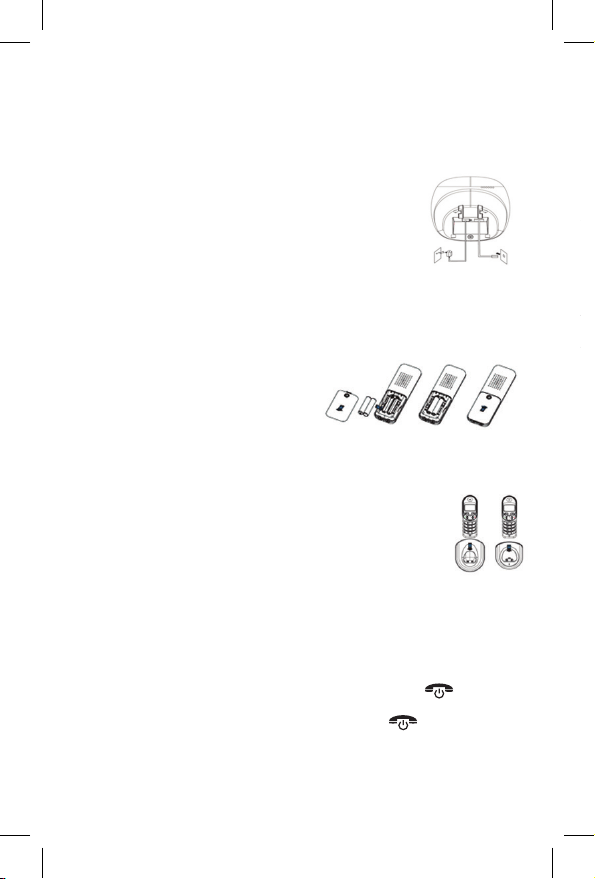

3 INSTALAÇÃO
3.1.1 Base Principal
3.1.2 Baterias
3.1.3 Carregando a bateria do Monofone
3.1.4 Ligando / Desligando o monofone
4 OPERAÇÃO
4.1 Realizando uma Chamada
4.2 Recebendo uma Chamada
4.3 Realizando uma Rechamada (Rediscagem)
4.3.1 Procurar e Discar para um número da Lista de Números Discados
4.3.2 Opções da Lista de Números Discados
4.4 Identificando Chamadas
4.4.1 Visualizar e Discar para um número da Lista de Números Identificados
4.4.2 Salvar ou apagar números da Lista de Números Identificados
4.4.3 Lista de Chamadas
4.5 Bloqueio de Teclado
4.6 Viva-voz e volumes
4.7 Flash
4.8 Função MUDO
4.9 Pausa
5 CONFIGURAÇÕES BÁSICAS
5.1 Configurando a Campainha
5.2 Selecionando Idioma
5.3 Restrição de Chamadas
5.4 Atribuindo um Nome ao Monofone
5.5 Atendimento Automático
5.6 Modo de Discagem
5.7 Tempo de Flash
5.8 Configuração dos Tons
05
05
05
06
07
07
08
10
12
14
14
14
14
14
15
15
15
15
15
16
16
16
16
17
17
18
18
18
18
18
18
19
20
20
20
21
21
21
3
Page 4
5.9 Ajustando Data e Hora
6 FUNÇÕES AVANÇADAS
6.1 Menu de Navegação
6.2 Mapa do Menu
6.3 Mapa de Caracteres
6.4 Agenda
6.4.1 Adicionando contatos na agenda
6.4.2 Visualizando contatos na agenda
6.4.3 Discando para um contato da agenda
6.4.4 Alterando contatos na agenda
6.4.5 Apagando um ou todos os contatos da agenda
6.4.6 Consultando estado da memória
6.5 Conferência, Transferência, Chamada Interna e Consulta
6.5.1 Realizando uma Chamada Interna
6.5.2 Consulta entre Monofones
6.5.3 Transferência de Chamadas entre Monofones
6.5.4 Realizando Conferência a 3
6.6 Reinicialização (Reset) do Monofone
6.7 Reinicialização (Reset) da Base
6.8 Registro e cancelamento de registro de monofones
6.8.1 Registrando um monofone
6.8.2 Cancelar Registro de Monofone
6.9 Modificar o PIN
6.10 Código de Área local
6.11 Alarme
6.12 Ajuste de Contraste do display
6.13 Seleção de Base
7 CARACTERÍSTICAS DO PRODUTO
8 ESPECIFICAÇÕES TÉCNICAS
9 RESOLVENDO PROBLEMAS
9.1.1 Serviço DSL contratado
10 CERTIFICADO DE GARANTIA
11 HOMOLOGAÇÃO ANATEL

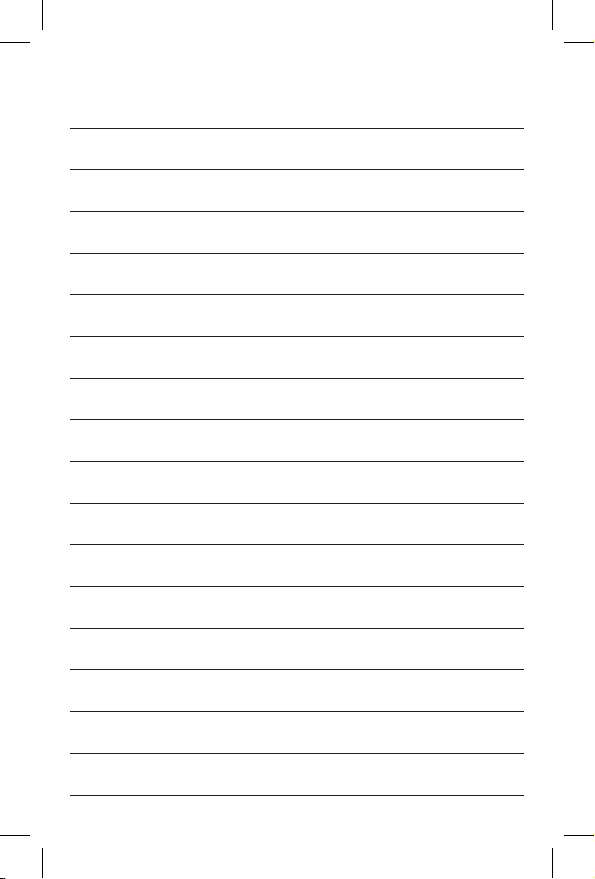

12 ANOTAÇÕES
22
22
22
23
25
25
25
26
26
26
26
27
27
27
27
27
28
28
28
28
29
29
30
30
30
31
31
32
33
34
35
36
37
38
4
Page 5
2. Antes de Usar
2.1 Parabéns
Parabéns por adquirir um produto ELGIN de alta qualidade. Por favor,
leia atentamente o manual do usuário para compreender todas as
características e como seu telefone funciona, assim você poderá
desfrutar de todos os recursos do seu aparelho.
2.2 Informações de segurança
Para reduzir o risco de choque elétrico e acidentes, por favor, siga as
instruções abaixo antes de utilizar o aparelho.
1. Leia cuidadosamente as instruções deste manual
2.
Siga todas as recomendações indicadas
3.
NUNCA utilize benzina, tiner, aerosóis ou outros produtos a base de
solvente para limpar qualquer parte do seu telefone. Estes produtos podem
danificá-lo permanentemente e estes danos não são cobertos pela garantia.
4. Quando necessário, desconecte o telefone das redes elétrica e telefônica,
e limpe o telefone com um pano levemente umedecido. Limpar com pano
molhado poderá resultar em choque elétrico.
5. Não utilize seu telefone em locais úmidos ou onde há risco de explosão.
6. Ao instalar as pilhas, preste a atenção se a polaridade está correta. Utilize
apenas baterias recarregáveis. O uso de outros tipos de bateria pode provocar acidentes ao usuário e danos ao aparelho.
7. Caso você não vá utilizar o aparelho por mais de um mês, sugere-se
retirar as baterias do monofone.
8. Utilize apenas o adaptador de tomada fornecido com o produto e
indicada neste manual. Outros adaptadores podem danificar o aparelho
permanentemente.
9. Mantenha o telefone fora do alcance das crianças
10. Suspenda o uso do aparelho caso este esteja danificado.
11. NUNCA permita que qualquer parte do aparelho entre em contato
com umidade. Equipamentos elétricos podem causar sérios danos quando
utilizados por uma pessoa molhada. NUNCA utilize o telefone durante
uma tempestade. Se possível, durante uma tempestade desconecte o cabo
telefônico e elétrico do seu telefone. Danos causados por raios não são
cobertos pela garantia
12. O telefone produz calor durante sua operação. Por isso, não o deixe
perto de objetos que possam ser afetados pelo calor emitido por ele.
13. NUNCA se desfaça das baterias da forma convencional. Por favor, pro-
cure um lugar adequado para descartá-las.
14. Quando não estiver utilizando o monofone, coloque-o na base para que
a bateria seja carregada.
NOTA: Descarte as baterias usadas com consciência, nunca
queime ou descarte-as em lugares que possam ser perfuradas.
5
Page 6
2.3 CONTEÚDO DA EMBALAGEM
Certifique-se que todas as peças e partes ilustradas abaixo estão
disponíveis de acordo com o modelo do seu aparelho:
*Figuras ilustrativas
Monofone
TSF-7500
Monofone
TSF-7600
Monofone
TSF-7800
Base Principal Base Principal Base Principal
Manual
do Telefone
Par de Baterias
AAA NI-MH
Modelos TSF-7500,TSF-7600
e TSF-7800 incluem:
01 Monofone
01 Par de baterias AAA NI-MH
6
Adaptador
de tomada
Cabo
Telefônico
01 Base Principal
01 Adaptador de tomada
01 Cabo telefônico
01 Manual do Usuário
Page 7
2.4 CONHECENDO
?
CID REP
SEU APARELHO
2.4.1 DESCRIÇÃO
DOS ÍCONES DO DISPLAY
Ícone Função
O ícone de antena será sempre exibido no LCD,
indicando a intensidade do sinal. O ícone desaparece
quando o telefone está fora de alcance, ou quando o
registro com a base é perdido.
Exibido quando o usuário aperta a tecla.
O ícone de alarme será mostrado constantemente
quando o alarme estiver programado.
O ícone de alarme piscará quando o alarme for disparado.
Toque externo mudo.
Lista telefônica.
Nova mensagem de voz recebida.
Quando a chamada não atendida for recebida mais de
uma vez.
Chamada não atendida ainda não verificada.
Exibido após pressionar a tecla.
Indica nível de bateria/carga.
Menu.
Ligação Interna.
Ligação Externa.
Ligação Perdida.
7
Page 8
2.4.2 TECLAS DO TSF7500
TECLADO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
LCD
2
UP
3
R/CLR
4
LIGAR
5
6
7
8
INT
H.F
MUDO
DOWN
9
CHAVE NUMÉRICA
10
RD/P
11
DESLIGAR
12
AGENDA
13
14
15
16
17
SET/OK
PAGE
EM USO
LINHA
DC 6V
16
17
8
Page 9

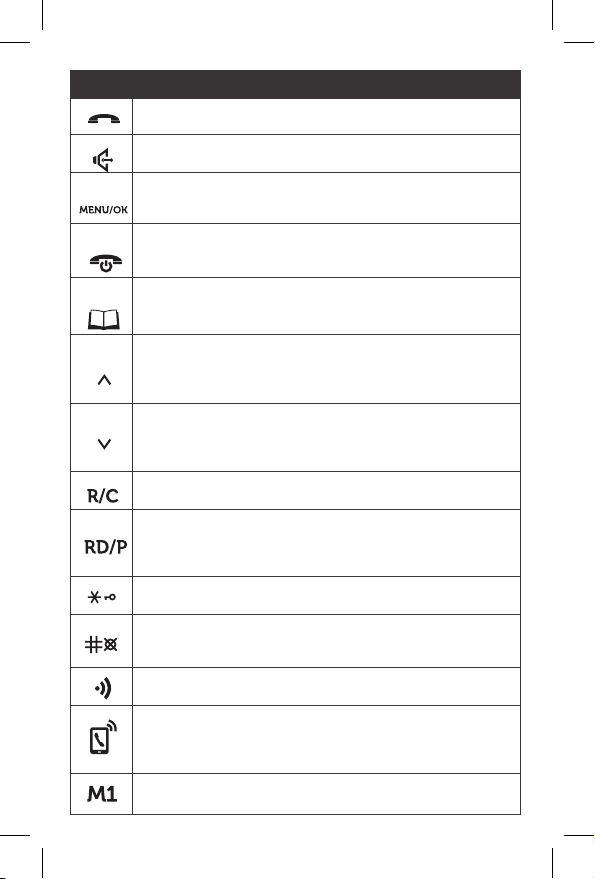

Tecla Definição da Função
No modo de espera, pressione uma vez para desligar o modo
de aparelho no gancho.
No modo de espera, pressione uma vez para colocar o
aparelho no modo viva-voz.
OK para as funções do menu em modo de espera.
Confirmando seleções e ações.
Quando em modo Fala, pressione uma vez para desligar a
chamada.
Em modo de espera, mantenha pressionado por 3 segundos
para desligar o aparelho.
Pressione para entrar na agenda telefônica, tanto em modo
de espera quanto em uso.
Pressione para sair do menu.
Move para cima as listas e opções de menu.
Aumenta o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Move para baixo as listas e opções de menu.
Diminui o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Apagar histórico.
Pressione durante a edição de menu para refazer alterações.
A tecla irá realizar a função de PAUSA se pressionada depois
de qualquer entrada de dígitos, tanto em modo Fala quanto
em modo de Espera.
Rediscar o último número discado.
Pressionar por dois segundos para bloquear o teclado.
Configurar uma chamada de conferência.
Além de seu uso para o texto e digitar o número.
Pressione e segure para mudar o toque de chamada externa
para Liga/Desliga.
Em modo Fala, pressione a tecla para acionar a função Mudo.
Encontre o aparelho; Registrar o telefone para uma base
específica.
Fazer uma chamada interna para outro telefone.
Transferir uma chamada para outro telefone.
Configurar uma chamada de conferência com uma linha
externa e um aparelho interno.
9
Page 10
2.4.3 TECLAS DO TSF7600
1
2
3
4
5
6
8
9
10
11
7
13
14
1
2
3
4
LCD
UP
BOOK
INT
5
TAL K
6
NUMERICAL KEY
7
R/C
8
MENU/OK
9
H.F
10
HANG UP/ POWER OFF
11
DOWN
12
RD/P
13
14
15
16
12
15
16
PAGE
IN USE/ CHARGE LED
LINE
DC 6V
10
Page 11
Tecla Definição da Função
No modo de espera, pressione uma vez para desligar o modo
de aparelho no gancho.
No modo de espera, pressione uma vez para colocar o
aparelho no modo viva-voz.
Acesso ao MENU de funções quando em Standby
Confirma seleções e ações
Durante uma conversa aciona o MUDO
Quando em modo Fala, pressione uma vez para desligar a
chamada. Em modo de espera, mantenha pressionado por 3
segundos para desligar o aparelho.
Pressione para entrar na agenda telefônica, tanto em modo
de espera quanto em uso.
Pressione para sair do menu.
Move para cima as listas e opções de menu.
Aumenta o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Move para baixo as listas e opções de menu.
Diminui o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Apagar histórico.
Pressione durante a edição de menu para refazer alterações
A tecla irá realizar a função de PAUSA se pressionada depois
de qualquer entrada de dígitos, tanto em modo Fala quanto
em modo de Espera.
Rediscar o último número discado.
Pressionar por dois segundos para bloquear o teclado.
Configurar uma chamada de conferência.
Além de seu uso para o texto e digitar o número.
Pressione e segure para mudar o toque de chamada externa
para Liga/Desliga.
Encontre o aparelho; Registrar o telefone para uma base
específica.
Fazer uma chamada interna para outro telefone.
Transferir uma chamada para outro telefone.
Configurar uma chamada de conferência com uma linha
externa e um aparelho interno.
11
Page 12
2.4.4 TECLAS DO TSF7800
1
2
3
4
5
6
7
8
16
17
9
10
11
12
13
14
15
18
19
1
2
3
4
5
LCD
UP
H.F
BOOK
TAL K
6
DOWN
7
R/CRL
8
NUMERICAL KEY
9
VOL +
10
VOL -
11
SET/OK/MUDE
12
INT
13
HANG UP/ POWER OFF
14
RD/P
M1
15
16
IN USE/ CHARGE LED
17
PAGE
18
LINE
18
DC 6V
12
Page 13
Tecla Definição da Função
No modo de espera, pressione uma vez para desligar o
modo de aparelho no gancho.
No modo de espera, pressione uma vez para colocar o
aparelho no modo viva-voz.
Acesso ao MENU de funções quando em Standby
Confirma seleções e ações
Durante uma conversa aciona o MUDO
Quando em modo Fala, pressione uma vez para desligar a
chamada. Em modo de espera, mantenha pressionado por
3 segundos para desligar o aparelho.
Pressione para entrar na agenda telefônica, tanto em
modo de espera quanto em uso.
Pressione para sair do menu.
Move para cima as listas e opções de menu.
Aumenta o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Move para baixo as listas e opções de menu.
Diminui o volume.
Revisa número recebido, número de saída e número da
agenda telefônica.
Apagar histórico.
Pressione durante a edição de menu para refazer alterações
A tecla irá realizar a função de PAUSA se pressionada
depois de qualquer entrada de dígitos, tanto em modo
Fala quanto em modo de Espera.
Rediscar o último número discado.
Pressionar por dois segundos para bloquear o teclado.
Configurar uma chamada de conferência.
Além de seu uso para o texto e digitar o número.
Pressione e segure para mudar o toque de chamada
externa para Liga/Desliga.
Encontre o aparelho; Registrar o telefone para uma
base específica.
Fazer uma chamada interna para outro telefone.
Transferir uma chamada para outro telefone.
Configurar uma chamada de conferência com uma linha
externa e um aparelho interno.
Tecla de discagem rápida
Digite um numero e pressione por 4 segundos para armazenar
13
Page 14
1) Pressione a tecla e você ouvirá o tom de discar.
2) Digite o número desejado
3) Para finalizar a chamada, pressione a tecla
1) Digite o número de telefone desejado, em caso de erro pressione
a tecla R/C para apagar o último digito. Também é possível inserir
uma pausa pressionando a tecla P.
2) Quando o número estiver correto, pressione a tecla
iniciar a discagem.
3 INSTALAÇÃO
Cada tipo de base necessita de conexões diferentes, verifique o
modelo do seu aparelho e o(s) tipo(s) de base que ele possui de
forma a realizar as conexões corretamente.

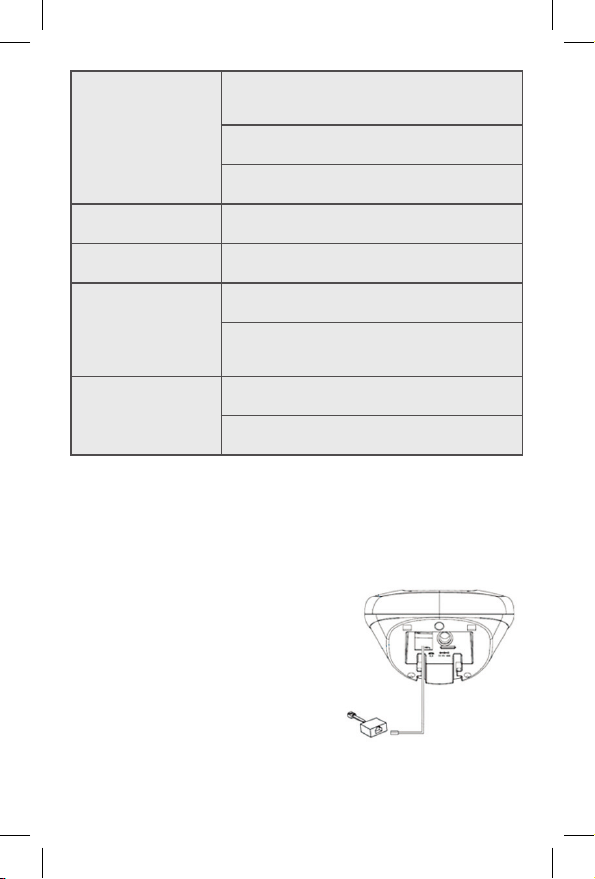

3.1.1 BASE PRINCIPAL
1) Conecte uma ponta do cabo telefônico no
conector da base principal e a outra ponta do cabo
telefônico no conector da sua linha telefônica.
2) Conecte o terminal do adaptador de tomada
no conector da base principal e depois conecte o
adaptador na tomada de sua rede elétrica.
3.1.2 BATERIAS
Instale as baterias recarregáveis que acompanham
seu aparelho no(s) monofone(s) antes de utilizar.
1) Deslize a tampa do compartimento
de baterias para baixo
2) Insira as baterias seguindo as
indicações de polaridade
3) Para fechar o compartimento,
deslize a tampa para cima.
Obs: Instalar as baterias com a polaridade invertida pode danificar o aparelho
3.1.3 CARREGANDO A BATERIA DO MONOFONE
Para carregar as baterias do monofone é necessário
colocá-lo na base.
Observação importante: antes de iniciar o uso do aparelho
deixe a bateria carregar completamente por 16 horas
3.1.4 LIGANDO / DESLIGANDO O MONOFONE
Se o monofone estiver desligado, quando você colocá-lo na base ele
irá ligar automaticamente.
Para ligar ou desligar o monofone siga os passos a seguir:
1) Para desligar o monofone, pressione e segure a tecla
display apague
2) Para ligar o monofone, pressione e segure a tecla
acenda. Ligando o monofone, ele entrará no modo de busca procurando
pela base na qual está registrado. Quando o monofone localiza a base, ele
entra no modo de Stand-by e o display mostrará seu nome ou número e
os ícones de sinal e bateria. Caso o monofone não localize a base, ele se
portará como fora do alcance da base.
14
até que o
até que o display
*Figuras ilustrativas
Page 15
4 OPERAÇÃO
Todas as instruções deste manual assumem que o monofone
está no modo de Stand-by. Para colocá-lo no modo Stand-by,
pressione brevemente a tecla
*Figuras ilustrativas
4.1 REALIZANDO UMA CHAMADA
1) Pressione a tecla
2) Digite o número desejado
3) Para finalizar a chamada, pressione a tecla
Opcionalmente, pode-se efetuar uma chamada com a
possibilidade de correção do número digitado:
1) Digite o número de telefone desejado, em caso de erro pressione
a tecla R/C para apagar o último digito. Também é possível inserir
uma pausa pressionando a tecla P.
2) Quando o número estiver correto, pressione a tecla
iniciar a discagem.
4.2 RECEBENDO UMA CHAMADA
Quando uma chamada é recebida, o número do chamador será
mostrado no display. Se o número recebido estiver armazenado,
exatamente da mesma forma na agenda, o display mostrará o
nome do chamador.
1) Para atender a chamada, pressione a tecla
autoatendimento esteja habilitado, quando o monofone for
retirado da base a chamada será atendida automaticamente.
2) Para finalizar a chamada, pressione a tecla
Após o atendimento, o display mostrará a duração da chamada.
Caso uma melodia esteja selecionada, o toque pode continuar por
alguns segundos após o atendimento.
4.3 REALIZANDO UMA RECHAMADA REDISCAGEM
1) Pressione a tecla
2) Pressione a tecla
4.3.1 PROCURAR E DISCAR PARA UM NÚMERO DA LISTA DE
NÚMEROS DISCADOS
A partir da Lista de Números Discados também é possível escolher
entre os 10 últimos números discados, da seguinte forma:
1) Pressione a tecla
2) Pressione repetidamente as teclas
número que se deseja chamar;
3) Pressione a tecla
e você ouvirá o tom de discar.
.
. Caso o
.
no modo Stand-by;
para discar o número.
no modo Stand-by;
ou até localizar o
para discar o número.
para
15
Page 16
OBSERVAÇÕES:
- Se não houver números na lista de números discados, o display
mostrará VAZIA.
- Quando a lista de números discados estiver cheia, cada vez que um
novo número for discado, o número mais antigo será substituído.
4.3.2 OPÇÕES DA LISTA DE NÚMEROS DISCADOS
A partir da Lista de Números Discados é possível adicionar um número
na agenda, excluir um número desta lista ou excluir toda a lista:
1) Pressione a tecla
2) Pressione repetidamente as teclas
desejado;
3) Quando o número desejado aparecer no display, pressione a tecla OK;
4) Pressione as teclas
a. ADIC. AGENDA: permite adicionar o número na agenda de telefones
do aparelho. Para maiores detalhes consulte o capítulo AGENDA.
b. APAGAR: Permite excluir apenas o número selecionado da Lista de
Números Discados
c. APAGAR TUDO: Permite excluir todo o conteúdo da Lista de
Números Discados.
5) Pressione a tecla OK para confirmar sua opção;
6) Pressione a tecla para sair deste menu e retornar para o modo stand-by
Obs: A lista de números discados armazena até 20 dígitos por número.
no modo Stand-by;
ou até localizar o número
ou até localizar a opção desejada;
4.4 - Identificando Chamadas
Se o serviço de identificação de chamadas estiver contratado e
operando corretamente, quando receber uma chamada, sua operadora
transmitirá através da linha telefônica o número do assinante chamador
(desde que este também não oculte sua identificação), e este número
será mostrado no display do(s) monofone(s).
Caso uma ou mais chamadas sejam perdidas, o ícone
aparecerá no display.
4.4.1 - Visualizar e Discar para um número da Lista de
Números Identificados
1) Pressione a tecla
2) Caso haja números disponíveis, pressione as teclas
localizar o número que se deseja chamar.
3) Pressione a tecla
Observações:
- Se não houver números na lista de números discados, o display
mostrará VAZIA.
no modo Stand-by;
ou até
para discar para o número.
4.4.2 - Salvar ou apagar números da Lista de Números Identificados
16
Page 17
1) Pressione a tecla no modo Stand-by;
2) Pressione repetidamente as teclas
3) Quando o número desejado aparecer no display, pressione a tecla OK;
4) Pressione as teclas
a. ADIC. AGENDA: permite adicionar o número na agenda de telefones
do aparelho. Para maiores detalhes consulte o capítulo AGENDA.
b. APAGAR: Permite excluir apenas o número selecionado da Lista de
Números Discados
c. APAGAR TUDO: Permite excluir todo o conteúdo da Lista de
Números Discados.
5) Pressione a tecla OK para confirmar sua opção;
6) Pressione a tecla
modo stand-by.
ou até localizar a opção desejada;
ou até localizar o número desejado;
para sair deste menu e retornar para o
4.4.3 - Lista de Chamadas
Esta função permite visualizar todas as chamadas Não Atendidas,
Recebidas e Originadas pelo monofone.
1) Pressione a tecla OK;
2) Pressione as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
NÃO ATENDIDAS, RECEBIDAS e ORIGINADAS;
5) Pressione então a tecla OK para selecionar a opção desejada;
6) Pressione as as teclas
7) Pressione as teclaS
pressione a tecla OK para as opções abaixo:
a. ADIC. AGENDA: permite adicionar o número na agenda de telefones
do aparelho. Para maiores detalhes consulte o capítulo AGENDA.
b. APAGAR: Permite excluir apenas o número selecionado da Lista de
Números Discados
c. APAGAR TUDO: Permite excluir todo o conteúdo da Lista de
Números Discados.
Nota: Em modo Stand-by, pressione
pressione
para rever ligações realizadas.
ou até a opção LISTA CHAM.;
ou para alternar entre as opções
ou para alternar entre os números da lista;
ou para ligar para o número ou então
para rever ligações recebidas e
4.5 - Bloqueio de Teclado
Esta função bloqueia o teclado. Quando ela está ativa, é possível atender
normalmente as chamadas pressionando a tecla
chamada as teclas funcionarão normalmente e quando esta chamada
terminar pressionando a tecla
Para bloquear o teclado, a partir do modo Stand-by, mantenha pressionada
a tecla
display mostrará “TECL. BLOQ.” enquanto o bloqueio estiver ativo.
Para desbloquear o teclado, novamente mantenha pressionada a tecla
até que um bip de confirmação do desbloqueio seja emitido.
por 2 segundos. Um bip de confirmação será emitido e o
, o bloqueio será reativado normalmente.
. Durante esta
17
Page 18
4.6 - Viva-voz e volumes
Durante a chamada é possível ligar o modo viva-voz do monofone.
Nesse modo pode-se apoiar o monofone sobre uma superfície (por
exemplo uma mesa) e desfrutar do conforto de utilizar o monofone
com as mãos livres.
Para ligar o viva-voz, pressione durante a chamada a tecla .
Para desligar o viva-voz, e continuar falando normalmente, pressione
novamente a tecla .
Observações:
- Antes de aproximar o monofone do ouvido, certifique-se que o viva-voz
está desligado, pois um volume elevado pode prejudicar a audição.
- Durante o modo viva-voz, o usuário pode ajustar o volume pressionando
as teclas
- Se você pressionar
usar as teclas
ou . Existem 6 níveis para escolha.
para desativar o modo alto-falante, você poderá
ou para ajustar o volume, existem 6 níveis de volume.
4.7 - Flash
Durante a chamada é possível enviar um “flash” pressionando a tecla R/C.
Este recurso é normalmente utilizado para acessar serviços especiais como
por exemplo, chamada em espera ou realizar a transferência/consulta
quando conectado a um PABX.
Para utilizar este recurso, basta pressionar a tecla R/C durante uma
chamada. O display mostrará a mensagem F.
4.8 Função MUDO
Durante a conversa, é possível desligar temporariamente o microfone,
assim a pessoa com quem se fala não poderá te ouvir.
Para ligar o MUDO, pressione a tecla MU durante a conversa e o display
exibirá “MUTE”.
Para desligar o MUDO, pressione novamente a tecla MU, isso restaurará o
áudio ao normal.
Exemplo: Você quer falar algo para outra pessoa perto de você,
mas não quer que a pessoa com quem você fala ao telefone ouça.
4.9 - Pausa
A pausa é útil quando se está acessando Unidades de Resposta Audível (ou
URA), como sistemas automáticos dos bancos por exemplo. A pausa insere
um atraso de 3,6 segundos entre os dígitos.
Caso deseje-se inserir uma pausa durante a discagem ou quando
armazena um número na memória, pressione a tecla RD/P.
5 CONFIGURAÇÕES BÁSICAS
5.1 Configurando a Campainha
É possível selecionar diferentes toques de acordo com a origem da chamada,
18
Page 19
interna ou externa. Chamada interna é aquela realizada entre os ramais
registrados na mesma base, ela não utiliza a linha telefônica. Chamada externa
é toda chamada que utiliza a linha telefônica da operadora.
Os passos a seguir descrevem como configurar a melodia e o volume para
cada tipo de chamada descrito acima.
Existem 10 tipos de melodias e 5 diferentes níveis de volumes que podem
ser escolhidos.
Acesse o submenu CONF. MONOF e siga os passos abaixo:
1) Pressione OK, use as teclas
CAMP. Pressione OK.
2) Pressione
INTERNA e CAMPAINHA EXTERNA. Pressione OK para confirmar.
3) Pressione
VOLUME.
Ao selecionar MELODIA
a) Pressione OK para confirmar.
b) Pressione
correspondente irá tocar após selecionada.
c) Pressione OK para confirmar sua escolha.
Ao selecionar VOLUME
d) Pressione OK para confirmar.
e) Pressione
desejar desligar o som pressione CAMP. DESLIGADA
f) Pressione OK para confirmar sua escolha.
Notas:
1) Se você selecionou DESLIGADO para CAMP. INTERNA, quando uma
ligação for transferida para este aparelho, nenhuma melodia irá tocar.
2) Se você selecionou DESLIGADO para CAMP. EXTERNA, o ícone
será exibido no painel LCD e quando uma ligação for recebida, o aparelho
não irá tocar. Atalho: pressione e segure a tecla # para alternar o toque de
ligações externas entre LIGADO e DESLIGADO.
ou para selecionar as configurações CAMPAINHA
ou para selecionar as configurações de MELODIA e
ou para selecionar a melodia desejada, a melodia
ou para selecionar os níveis de volume 1- 5, se você
ou para selecionar o item CONF. DA
5.2 Selecionando Idioma
O monofone suporta diversos idiomas, com este recurso é possível alterar
o idioma utilizado no display e nas mensagens do menu. Para alterar o
idioma, acesse o submenu CONF. MONOF e siga os passos abaixo:
1) Pressione OK use as teclas
2) Pressione OK para confirmar.
3) Pressione
ENGLISH (Inglês), DEUTSCH (Alemão), FRANÇAIS (Francês), ITALIANO
(Italiano), ESPAÑOL (Espanhol), PORTUGUES (Português), PYCCKNÑ
(Russo), TÜRKÇE (Turco), EΛΛHNIKA (Grego), YKPAIHCЬKNÑ (Ucraniano),
ou para selecionar a linguagem do aparelho para
ou para selecionar o item IDIOMA
19
Page 20
4) POLSKI (Polonês), MAGYAR (Ùngaro), SVENSKA (Suéco), NEDERLANDS
(Holandês), DANSK (Dinamarquês) and NORSK (Norueguês). Cada
língua exibirá sua própria tradução.
5) Pressione OK para confirmar sua escolha.
5.3 - Restrição de Chamadas
É possível bloquear a realização de chamadas para 4 grupos de números
de até 4 dígitos. Esta função evita, que crianças ou funcionários
realizem, por exemplo, chamadas interurbanas, internacionais ou para
alguns números de celulares. Para configurar a restrição de chamadas,
acesse o submenu CONF. MONOF e siga os passos abaixo:
1) Pressione OK, use as teclas
2) Pressionando OK o usuário será requisitado pelo código PIN, digite o
código de 4 dígitos (0000 é o código padrão).
3) Pressione OK para confirmar. Pressione
LIGADO ou DESLIGADO, pressione OK para confirmar.
4) Se o usuário selecionar ON, a tela exibirá NÚMERO 1, pressione
para escolher NÚMERO
5) Então pressione OK para confirmar, usando as teclas numéricas
para inserir o número de entrada (4 dígitos) que deseja desativar.
(Por exemplo: Se for selecionado o número 1234, os números que se
iniciarem com 1234 serão bloqueados para discagem e o painel LCD
exibirá LIGAÇÕES RESTRITAS).
6) Pressione OK para confirmar. Repita os passos acima para configurar
os 3 grupos restantes..
5.4 - Atribuindo um Nome ao Monofone
Quando registrado na base, o monofone assume um nome padrão que
é exibido no display no modo Stand-by. O nome padrão é “ELGIN X”,
onde X é o número deste monofone para as chamadas internas. Para
alterar o nome do monofone, acesse o submenu CONF. MONOF e siga
os passos abaixo:
1) Pressione OK, use as teclas
ou para selecionar RESTRIÇÃO.
ou para selecionar
ou
ou para selecionar NOME DO MONOFONE.
2) Pressione OK.
3) Insira o nome do aparelho.
4) Se você fizer um erro, pressione R para corrigir.
5) Pressione OK para confirmar.
5.5 - Atendimento Automático
Este recurso permite o atendimento da chamada automaticamente
no momento em que o monofone é retirado da base, não sendo
necessário pressionar nenhuma tecla para efetuar o atendimento. Para
habilitar ou desabilitar o Atendimento Automático, acesse o submenu
CONF. MONOF e siga os passos abaixo:
1) Pressione OK. Pressione
ATENDIMENTO AUTOMÁTICO.
20
ou para selecionar
Page 21
2) Pressione OK para confirmar.
3) Pressione
4) Pressione OK para confirmar sua escolha. Saia deste sub-menu e
retorne para
ou para selecionar LIGA ou DESLIGA.
ATENDIMENTO AUTOMÁTICO.
5.6 - Modo de Discagem
É possível alterar o modo de discagem entre Pulso e Tom, para isso,
acesse o submenu CONF. BASE e siga os passos abaixo:
1) Pressione OK, use as teclas
MODO DE DISCAGEM.
2) Pressione OK.
3) Pressione
4) Pressione OK para confirmar sua seleção.
ou para selecionar o modo de discagem TOM ou PULSO.
ou para selecionar o item
5.7 - Tempo de Flash
O usuário pode selecionar o tempo de Flash (100ms, 300ms, 600ms ou
1000ms) para atender os requerimentos de sua linha ou PABX. Para isso,
acesse o submenu CONF. BASE e siga os passos abaixo:
1) Pressione OK, use as teclas
TEMPO DE FLASH..
2) Pressione OK.
3) Pressione
300ms, 600ms and 1000 ms.
4)
Pressione OK para confirmar.
ou para selecionar o flash time desejado entre 100ms,
ou para selecionar o item
5.8 Configuração dos Tons
O usuário pode alterar as configurações de Tom do aparelho. Toda vez
que uma tecla é pressionada o monofone responde com um tom. Quando
a bateria estiver fraca um tom de alerta será emitido. Caso o monofone
esteja com o sinal fraco um “bip” alerta sinalizando que é preciso se
aproximar da base. É possível desligar estes sons para o uso silencioso,
mas em certas situações de erro um tom de alerta será emitido. Para isso,
acesse o submenu CONF. MONOF e siga os passos abaixo:
1) Pressione OK use as teclas
2) Pressione OK.
3) Pressione
BAIXA e SEM SINAL.
4) Pressione OK para confirmar.
5) Pressione
o som de “bip.”
6) Pressione OK para confirmar sua escolha.
ou para as configurações TOM DE TECLAS, BATERIA
ou para LIGADO ou DESLIGADO para ligar/desligar
ou para selecionar o item CONF. DE TOM.
Notas:
1) Ao ligar o tom de uma tecla, o aparelho fará um “bip” quando esta
tecla for pressionada no aparelho.
21
Page 22
2) Ao ligar o tom de bateria fraca, o aparelho fará um “bip” quando a
bateria estiver fraca.
3) Ao ligar o tom de fora de alcance, o aparelho fará um “bip” quando o
aparelho estiver fora de alcance da base.
Observação:
- Para o uso normal, recomenda-se deixar o tom de teclas ligado pois
isso facilita o uso do aparelho.
5.9 - Ajustando Data e Hora
O usuário poderá definir a data e hora do aparelho. Para isso, acesse o
submenu CONF. MONOF e siga os passos abaixo:
1) Pressione OK, use as teclas
2) Pressione OK e os últimos dois dígitos do ano irão piscar.
3) Selecione o ano pressionando as teclas
confirmar e selecione mês.
4) Use o mesmo método para mês, data e hora.
Notas:
1) A data e hora será automaticamente definida quando o “Mensagem
ID de Chamada” for recebido via FSK.
2) Quando a base é carregada pela primeira vez, a indicação de “data
e hora” estará piscando, faça os ajustes utilizando os métodos acima.
Observação:
- As informações da hora devem ser informadas no padrão 24 horas
(de 00:00 até 23:59).
- Quando a base for desligada, pode ser necessário ajustar a hora
novamente.
ou para selecionar DATA & HORA
ou . Use OK para
6 - FUNÇÕES AVANÇADAS
Todas as instruções deste manual assumem que o monofone está
no modo de Stand-by. Para colocá-lo no modo Stand-by, pressione
brevemente a tecla
.
6.1 - Menu de Navegação
Para acessar uma opção do menu:
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas ou ,
3) Pressione então a tecla OK para selecionar a opção desejada;
Para retornar ao modo Stand-by:
Pressionando a tecla
Pressionando a tecla
os modos de inserção de número ou texto), o monofone retorna para
tela anterior do menu.
22
, o monofone retorna para o modo Stand-by.
de qualquer ponto do menu (não aplicável para
Page 23
O monofone também retorna para o modo Stand-by quando nenhuma
tecla é pressionada durante 30 segundos.
6.2 - Mapa do Menu
Árvore de Menu
Listar
Novo Registro
Agenda
Lista de
Chama-
das
Configu-
rações
de Base
Configu-
rações
do Monofone
Cancelar
Registro
Modo
Discagem
Configurar
Flash
Modificar Pin Pin Padrão 0000
Retornar
Configuração
de Fábrica
Alarme Ligado / Desligado
Configu-
rações de
Campainha
Configu-
rações de
Tons
Editar Registro
Apagar Registro
Apagar Tudo?
Estado Memória
Não Atendidas
Recebidas
Originadas
Pin Padrão 0000
Tom / Pulso
100 ms / 300 ms / 600 ms / 1000 ms
Pin Padrão 0000
Campainha
Interna
Campainha
Externa
Tom de
Teclas
Bateria Baixa
Sem Sinal
Melodia
Volume
Ligado
Desligado
23
Page 24
Configu-
rações
do Monofone
Idioma
Atendimento
Restri-
ção
Seleciona Base
Árvore de Menu
1) Português 7) Húngaro 12) Inglês
2) Russo 8) Sueco 13) Alemão
3) Turco 9) Holandês 14) Francês
4) Grego 10) Dinamarquês 15) Italiano
5) Ucraniano 11) Norueguês 16) Espanhol
6) Polonês
Nome do Monofone
Automático
Pin Padrão
Contraste
0000
Código de Área
Data e Hora
Ligado / Desligado
Desligado
Ligado
Contraste 1 Contraste 5
Contraste 2 Contraste 6
Contraste 3 Contraste 7
Contraste 4 Contraste 8
Base 1 / Base 2 / Base 3 /
Base 4 / Auto
Número 1
Número 2
Número 3
Número 4
Retorna Configuração de
Fábrica
Registro Base 1 / Base 2 / Base 3 / Base 4
24
Pin Padrão 0000
Page 25
6.3 - Mapa de Caracteres
Para utilizar um caractere alfanumérico específico, pressione uma ou mais
vezes determinada tecla para o caractere desejado de acordo com a tabela
a seguir. Pressione a tecla uma vez para o primeiro caractere, duas vezes
para o segundo e assim por diante. Esta função é utilizada quando se
deseja incluir um nome na agenda, atribuir um nome ao monofone, etc.
A tabela a seguir ilustra os caracteres disponíveis e como localizá-los.
TECLA
1 + - / 1
2 A B C 2
3 D E F 3
4 G H I 4
5 J K L 5
6 M N O 6
7 P Q R S 7
8 T U V 8
9 W X Y Z 9
0 espaço _ 0
CARACTERES NA ORDEM MOSTRADA NO DISPLAY
1° Toque 2° Toque 3° Toque 4° Toque 5° Toque
6.4 - Agenda
A agenda do monofone permite armazenar os números
utilizados frequentemente e assim é possível realizar chamadas
rapidamente sem a necessidade de digitar o número ou até
mesmo lembrá-lo.
É possivel armazenar até 50 contatos com nomes de até 12
caracteres e números de até 20 dígitos.
Pressione
OK para confirmar.
OK. Use ou para selecionar AGENDA. Pressione
6.4.1 - Adicionando contatos na agenda
1) Pressione as teclas
2) Pressione então a tecla
ou até a opção NOVO REG.,
OK para selecionar esta opção;
3) O display mostrará a mensagem NOME?, digite o nome que
se deseja salvar e pressione a tecla
OK para confirmar o nome;
25
Page 26
4) O display mostrará a mensagem NUMERO?, digite o número que se
deseja salvar e pressione a tecla OK para confirmar o número;
5) O display mostrará a mensagem MELODIA x, onde x é o número
da melodia atual. Pressione as teclas
desejada para tocar quando este contato te ligar.
6) Pressione a tecla OK para confirmar;
Observação:
- Em caso de digitação errada (caractere ou número), pressione a
tecla R/C para corrigir. Cada vez que esta tecla é pressionada, o último
dígito é apagado.
ou até localizar a melodia
6.4.2 - Visualizando contatos na agenda
1) Pressione a tecla no modo Stand-by;
2) Pressione repetidamente as teclas
ou até encontrar o nome desejado;
6.4.3 - Discando para um contato da agenda
1) Pressione a tecla no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione a tecla
para iniciar a discagem;
ou até encontrar o nome desejado;
6.4.4 - Alterando contatos na agenda
1) Pressione a tecla OK no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione repetidamente as teclas
pressione a tecla OK;
4) Pressione repetidamente as teclas
5) Pressione novamente a tecla OK para selecionar o nome a ser editado;
6) Se necessário pressione a tecla R/C para apagar os dígitos. Digite
o nome, confirme através da tecla OK em seguida digite o número
correto e pressione a tecla OK para confirmar.
7) O display mostrará a mensagem MELODIA x, onde x é o número
da melodia atual. Pressione as teclas
desejada para tocar quando este contato te ligar.
8) Pressione a tecla OK para confirmar;
ou para selecionar AGENDA
ou até a opção EDIT. REG. e
ou até encontrar o nome desejado;
ou até localizar a melodia
6.4.5 - Apagando um ou todos os contatos da agenda
1) Pressione a tecla no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione a tecla OK para selecionar o nome a ser editado;
4) Pressione as teclas
ou APAGAR TUDO?
5) Pressione então a tecla OK para selecionar sua opção;
6) O display mostrará a mensagem CONFIRMAR?, pressione então OK
para confirmar ou pressione
ou para alternar entre as opções APAGAR?
ou até encontrar o nome desejado;
para sair.
26
Page 27
6.4.6 - Consultando estado da memória
1) Pressione a tecla OK no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione repetidamente as teclas
e pressione a tecla OK;
O display mostrará XX/YY, ou seja, QUANTIDADE UTILIZADA / LIMITE
DE CONTATOS.
Por exemplo: Se mostrar 10/50 significa que 10 do limite de 50
contatos já estão gravados.
ou para selecionar AGENDA
ou até a opção ESTADO MEM.
6.5 - Conferência, Transferência, Chamada Interna e Consulta
Se você dispõe de mais de um monofone registrado na mesma base,
você pode realizar chamadas internas, transferir chamadas externas
para outros monofones ou realizar conferência a 3 pessoas sendo dois
monofones e uma chamada externa.
6.5.1 - Realizando uma Chamada Interna
1) Pressione a tecla ;
2) Digite o número do monofone que deseja chamar
3) Se o número digitado e for válido, o monofone chamado tocará e no
display será exibido a mensagem MONOFONE X CHAMANDO, onde X é
o número do monofone chamador.
4) Para atender uma chamada interna pressione a tecla
5) Para finalizar a chamada pressione a tecla
Observação:
- Caso uma chamada externa ocorra durante uma chamada interna, o
monofone alertará sobre a chamada. O usuário deve então pressionar
a tecla
a tecla
para finalizar a chamada corrente e em seguida pressionar
ou para atender a chamada externa.
(de 1 a 5);
ou ;
.
6.5.2 - Consulta entre Monofones
É possível realizar uma consulta a outro monofone registrados na
mesma base durante uma chamada externa.
1) Durante a chamada externa, pressione a tecla
2) Digite o número do monofone o qual se deseja consultar (de 1 a 5);
3) Quando o outro monofone atender você pode conversar
normalmente com este outro monofone e quando desejar retornar
para a chamada externa basta pressionar novamente a tecla
;
.
6.5.3 Transferência de Chamadas entre Monofones
É possível transferir chamadas entre os monofones registrados na
mesma base.
1) Durante a chamada externa, pressione a tecla
2) Digite o número do monofone para o qual se deseja transferir (de 1 a 5);
;
27
Page 28
3) Quando o outro monofone atender você pode conversar
Caso você adquira monofones extras separadamente, é possível registrar
até 5 monofones numa mesma base, permitindo assim que todos esses
monofones compartilhem a mesma linha telefônica entre eles.
6.8.1 - Registrando um monofone
1) Pressione a tecla OK do monofone no modo Stand-by;
2) Pressione repetidamente as teclas ou até a opção REGISTRO;
3) Pressione a tecla OK para selecionar esta opção;
4) Pressione as teclas ou para escolher qual será o número da base para
este monofone. Existem 4 bases disponíveis para cada monofone (de 1 a 4);
5) Pressione a tecla OK para selecionar a base desejada;
6) O display mostrará a mensagem PIN?, solicitando que se digite o código
PIN (o código PIN padrão de fábrica é 0000)
7) Após digitar o PIN, pressione OK para confirmar. O display mostrará
então a mensagem BUSCANDO X, onde X é o número da Base selecionada,
e começará a procurar pela base.
8) Na base, mantenha pressionada a tecla
a mesma também entre no modo de registro.
Se o PIN estiver incorreto um bipe de alerta será emitido e nada será
modificado, caso contrário, quando base e monofone se conectarem,
um bipe de confirmação será emitido.
Obs:
- Caso a base não seja localizada, o monofone se comportará como
se estivesse Fora do Alcance da base. Neste caso, sugere-se repetir o
procedimento de registro mais algumas vezes.
6.8.2 - Cancelar Registro de Monofone
Esta função permite cancelar o registro de um monofone na base
principal. Isso pode ser útil quando se deseja substituir um monofone
perdido por exemplo.
1) Pressione a tecla OK do monofone no modo Stand-by;
2) Pressione repetidamente as teclas ou até a opção CONF. BASE;
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione repetidamente as teclas ou até a opção CANC. REGISTRO;
5) O display mostrará a mensagem PIN?, solicitando que se digite o código
PIN da base principal (o código PIN padrão de fábrica é 0000), após digitar
o PIN, pressione OK para confirmar;
6) Pressione as teclas ou para escolher o monofone que se deseja
cancelar o registro;
7) Pressione então a tecla OK para efetuar o cancelamento do
monofone selecionado.
Observação:
- Caso seja selecionado o monofone em uso ou um monofone que
não existe, será emitido um bipe de alerta impossibilitando a ação.
normalmente com este outro monofone e transferir a chamada externa
pressionando a tecla
.
6.5.4 - Realizando Conferência a 3
A conferência a 3 pode ser realizada entre uma chamada externa
e 2 monofones.
1) Durante a chamada externa, pressione a tecla
2) Digite o número do monofone com o qual se deseja realizar a
conferência (de 1 a 5);
3) Quando o outro monofone atender, pressione a tecla
iniciar a conferência;
4) Quando alguma das pessoas com um monofone desejar abandonar
a conferência, basta pressionar a tecla
normalmente entre o outro monofone e a chamada externa.
;
para
que a chamada continuará
6.6 - Reinicialização (Reset) do Monofone
Esta função permite restaurar todas as configurações padrão de fábrica
para o monofone.
1) Pressione a tecla OK;
2) Pressione as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
6) O display mostrará a mensagem PIN?, solicitando que se digite o código
PIN atual (o código PIN padrão de fábrica é 0000), após digitar o PIN,
pressione OK para confirmar. Se o PIN digitado estiver correto todas as
configurações de fábrica serão restauradas, caso contrário um bipe de
alerta será emitido e nada será modificado.
6.7 - Reinicialização (Reset) da Base
Esta função permite restaurar todas as configurações padrão de fábrica
para a base.
8) Pressione a tecla OK;
9) Pressione as teclas
10) Pressione então a tecla OK para selecionar esta opção;
11) Pressione as teclas
12) Pressione então a tecla OK para selecionar esta opção;
13) O display mostrará a mensagem PIN?, solicitando que se digite o
código PIN atual (o código PIN padrão de fábrica é 0000), após digitar o
PIN, pressione OK para confirmar. Se o PIN digitado estiver correto todas
as configurações de fábrica serão restauradas, caso contrário um bipe de
alerta será emitido e nada será modificado.
ou até a opção CONF. MONOF.;
ou até a opção RET. CONF. FAB.;
ou até a opção CONF. BASE.;
ou até a opção RET. CONF. FAB.;
6.8 - Registro e cancelamento de registro de monofones
Os monofones saem de fábrica registrados nas suas bases principais.
28
Page 29
Caso você adquira monofones extras separadamente, é possível registrar
até 5 monofones numa mesma base, permitindo assim que todos esses
monofones compartilhem a mesma linha telefônica entre eles.
6.8.1 - Registrando um monofone
1) Pressione a tecla OK do monofone no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione a tecla OK para selecionar esta opção;
4) Pressione as teclas
este monofone. Existem 4 bases disponíveis para cada monofone (de 1 a 4);
5) Pressione a tecla OK para selecionar a base desejada;
6) O display mostrará a mensagem PIN?, solicitando que se digite o código
PIN (o código PIN padrão de fábrica é 0000)
7) Após digitar o PIN, pressione OK para confirmar. O display mostrará
então a mensagem BUSCANDO X, onde X é o número da Base selecionada,
e começará a procurar pela base.
8) Na base, mantenha pressionada a tecla
a mesma também entre no modo de registro.
Se o PIN estiver incorreto um bipe de alerta será emitido e nada será
modificado, caso contrário, quando base e monofone se conectarem,
um bipe de confirmação será emitido.
Obs:
- Caso a base não seja localizada, o monofone se comportará como
se estivesse Fora do Alcance da base. Neste caso, sugere-se repetir o
procedimento de registro mais algumas vezes.
ou para escolher qual será o número da base para
ou até a opção REGISTRO;
durante 10 segundos para que
6.8.2 - Cancelar Registro de Monofone
Esta função permite cancelar o registro de um monofone na base
principal. Isso pode ser útil quando se deseja substituir um monofone
perdido por exemplo.
1) Pressione a tecla OK do monofone no modo Stand-by;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione repetidamente as teclas
5) O display mostrará a mensagem PIN?, solicitando que se digite o código
PIN da base principal (o código PIN padrão de fábrica é 0000), após digitar
o PIN, pressione OK para confirmar;
6) Pressione as teclas
cancelar o registro;
7) Pressione então a tecla OK para efetuar o cancelamento do
monofone selecionado.
Observação:
- Caso seja selecionado o monofone em uso ou um monofone que
não existe, será emitido um bipe de alerta impossibilitando a ação.
ou para escolher o monofone que se deseja
ou até a opção CONF. BASE;
ou até a opção CANC. REGISTRO;
29
Page 30
6.9 - Modificar o PIN
O PIN (do inglês personal identification number) é uma senha de acesso
às configurações da base. O PIN padrão de fábrica é 0000. Esta senha
pode ser modificada através dos passos a seguir:
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
6) O display mostrará a mensagem PIN?, solicitando que se digite o
código PIN atual da base (o código PIN padrão de fábrica é 0000)
7) Pressione OK para confirmar.
8) Digite o novo PIN
9) Pressione OK para confirmar.
10) Será solicitado para digitar mais uma vez o novo PIN, após isso
pressione a tecla OK para reconfirmar e sair. Uma mensagem de
confirmação será mostrada no display;
Observação:
- Ao alterar o PIN guarde bem o novo PIN para evitar futuros transtornos.
- Caso o PIN errado for digitado, uma mensagem de erro será exibida
no display.
ou até a opção MODIF. PIN;
ou até a opção CONF. BASE;
6.10 - Código de Área local
O Código de Área Local pode conter no máximo 4 dígitos. Quando
o telefone recebe o número de identificação do assinante chamador,
ele recebe também o código de área deste assinante. Esta função
serve para informar ao aparelho telefônico quais números devem ser
ocultados no display durante a identificação da chamada possibilitando
assim uma fácil rediscagem.
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
6) Digite o código de área local e pressione a tecla OK para confirmar;
ou até a opção CODIGO AREA;
ou até a opção CONF. MONOF;
6.11 - Alarme
Os monofones possuem alarmes individuais. Para ativar ou desativar a
função ALARME, siga as instruções abaixo:
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
30
ou até a opção ALARME;
ou até a opção CONF. MONOF.;
Page 31
6) Pressione as teclas ou para alternar entre LIGADO e DESLIGADO;
7) Pressione a tecla OK para confirmar a opção desejada;
Se optar por LIGAR o alarme:
a) Pressione as teclas
b) Pressione OK para confirmar;
c) Pressione as teclas
d) Pressione OK para confirmar;
e) Pressione as teclas
f) Pressione OK para confirmar;
OBS: Quando o alarme for ativado, o ícone
- Iniciar Alarme:
No modo de espera, o alarme irá tocar exatamente no horário definido.
- Interromper Alarme:
Durante o alarme, você poderá desligá-lo pressionando qualquer tecla do
seu aparelho, ou quando uma ligação é recebida, o alarme será interrompido.
-Desligar Alarme:
Entre novamente nas configurações do alarme e selecione a opção
Notas:
1) Se o modo SONECA estiver LIGADO, o alarme será repetido a cada 5
minutos por nove vezes, e o ícone de alarme continuará aceso. Durante o
alarme, pressione qualquer tecla com exceção da tecla
o alarme, então o alarme irá tocar novamente depois de 5 minutos.
2) Se o modo SONECA estiver OFF, o alarme irá tocar consecutivamente
por 45 segundos.
ou para ajustar a HORA no formato 24 horas
ou para ajustar os MINUTOS
ou para alternar entre SONECA LIG e SONECA DESL
aparecerá no topo da tela.
para interromper
6.12 - Ajuste de Contraste do display
É possível ajustar o contraste do display para tornar a visualização das
informações mais confortável
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
6) Pressione as teclas
7) Pressione a tecla OK para confirmar a opção desejada;
ou até a opção CONTRASTE;
ou para alternar entre os níveis 1 e 8;
ou até a opção CONF. MONOF;
6.13 - Seleção de Base
A Seleção de Base é um recurso bastante interessante quando se
dispõe de mais de uma Base Principal. Cada Base Principal aceita até
5 monofones simultaneamente e cada monofone pode ser registrado
a até 4 Bases. Numa situação onde se tem mais de uma base principal,
com a seleção de base em AUTO, é possível configurar o monofone
para que ele se registre automaticamente na base com melhor sinal
quando ele perder o sinal com a Base atual ou podemos restringir o
monofone a uma base especifica:
31
Page 32
1) Pressione a tecla OK;
2) Pressione repetidamente as teclas
3) Pressione então a tecla OK para selecionar esta opção;
4) Pressione as teclas
5) Pressione então a tecla OK para selecionar esta opção;
6) Pressione as teclas
BASE1, BASE2, BASE3 ou BASE4;
7) Pressione a tecla OK para confirmar a opção desejada;
Obs:
- Todas as bases onde o aparelho está registrado possuem um
“+” no canto direito do display (por exempo, “BASE1 +”). Caso seja
selecionada uma base onde o monofone ainda não esteja registrado,
um alerta será emitido e uma outra base será solicitada.
- Quando o modo AUTO estiver acionado e o monofone se encontrar fora
de alcance da base atual, ele automaticamente buscará pelo sinal da base
mais próxima (durante uma chamada a comunicação será interrompida).
- Antes de selecionar uma Base, o monofone deve ser devidamente
registrado nessa base.
ou até a opção SEL. BASE;
ou para alternar entre as opções AUTO,
ou até a opção CONF. MONOF;
7 - CARACTERÍSTICAS DO PRODUTO
• Tecnologia DECT 1.9GHz
• Identicador de chamadas DTMF e FSK*
• Viva-voz
• Suporta até 5 monofones por base principal
• Agenda com até 50 posições
• Teclado Iluminado (disponível somente no modelo TSF-7500)
• Restrição de chamadas para 4 números
• Rediscagem das últimas 10 chamadas
• Volume ajustável com 6 escalas (incluindo o desligado)
• Código de área
• Chamadas internas e transferência de chamadas
• Conferência a 3
• Rediscar, Flash, Pause e Mute
• Modo de discagem Pulso ou Tom
• Tempo de Flash ajustável - 100/300/600/1000ms
• Ajuste de contraste do display
• Alarme
• Bloqueio de teclado
• 10 melodias de toque seletivos e associáveis a agenda
• 16 idiomas disponíveis
• Auto-atendimento
• Nome personalizável no display
• Suporta até 4 bases por monofone
• Duração da chamada no display
32
Page 33
• Display com luz de fundo
• Chamada em espera*
• Pré-discagem
• Armazena até 30 chamadas recebidas
• Tons de teclas habilitáveis
• Alerta de bateria fraca
• Alerta de sinal fraco
Observação:
* Os recursos de identificação de chamada e chamada em espera
devem ser contratados junto a operadora local, caso contrário estas
funções não estarão disponíveis no telefone.
8 - ESPECIFICAÇÕES TÉCNICAS
TSF-7500 TSF-7600 TSF-7800
Frequência de operação 1,91 ~ 1,92 GHz
Quantidade de canais 60 canais duplex
Potência da portadora < 200mW
Modulação GFSK
Largura de canal < ± 50 KHz
Tempo de carga total 16 horas
Temperatura ambiente 0°C ~ 40°C
Umidade 0% ~ 90%
Alimentação Base 6Vdc-500mA
Monofone 2 x 1,2V-600mAh Ni-MH AAA
Peso (g) Base 148 118 128
Monofone 132 122 128
Dimensões Base 120 x 95 x 83 117 x 44 x 117 102 x 90 x 80
L x A x P ( mm) Monofone 155 x 49 x 27 15 5 x 49 x 24 160 x 45 x 30
Observação:
- As especificações estão sujeitas a mudança sem prévio aviso.
33
Page 34
9 - RESOLVENDO PROBLEMAS
Sintoma Ação
- Verifique se o adaptador de tomada está
- Verifique se o cabo de linha está conectado
Não funciona
Aparelho não toca
Sem tom de discar
Nada aparece no display
O aparelho não está
carregando
As baterias do
monofone parecem
durar pouco
- Verifique se as baterias do monofone estão
- Verifique se as baterias do monofone estão
- Certifique-se de que o aparelho está ligado e que
- Verifique se o adaptador de tomada está
- O monofone pode estar muito longe da base,
mova-se para um local mais próximo à base
- Verifique se o cabo de linha está conectado
- Verifique se as baterias do monofone estão
- Verifique se as baterias do monofone estão
- Verifique se o monofone está ligado
- Verifique se as baterias do monofone estão
- Certifique-se que o monofone está posicionado
- As baterias podem estar com defeito, troque-as
- Verifique os contatos de carga na base e no
- Certifique-se de que as baterias utilizadas são as
- Curta duração das baterias pode indicar que a
conectado corretamente
corretamente
carregadas
instaladas corretamente
a tomada está energizada
conectado corretamente
corretamente
carregadas
instaladas corretamente
instaladas corretamente
corretamente na base
por novas baterias
monofone
baterias corretas
substituição é necessária
34
Page 35
- Certifique-se de que você contratou o serviço de
identificação de chamadas junto a sua operadora e
Identificador de
chamadas não
funciona
Barra de sinal não apa-
rece no display
A base não encontra o
monofone
Sem tom de encaixe
na base
Telefone só recebe
ligações
de que o mesmo está operando normalmente.
- O assinante chamador pode ter optado por ocutar
- Permita que o telefone toque por mais alguns
instantes pois um atraso na identificação é aceitável
- O monofone pode estar muito longe da base,
mova-se para um local mais próximo à base
- Repita as operações de registro entre a base e o
- Certifique-se que o monofone está posicionado
- Os contatos da base podem estar sujos. Desconecte
o aparelho da tomada e limpe os contatos com um
- Verifique se modo de discagem Pulso/Tom está
- Certifique-se que o número discado não está na lista
sua identificação
monofone
corretamente na base
pano úmido
compativel com sua linha
de restrições de chamadas
Nota: Devido ao desenvolvimento contínuo do produto, todas as
funções podem mudar sem aviso prévio.
9.1.1 - Serviço DSL contratado
Caso haja algum tipo de serviço
DSL na sua linha telefônica (DSL ou
ainda xDSL: Digital SubscriberLine
é uma família de tecnologias que
fornecem um meio de transmissão
digital de dados, aproveitando a
própria rede de telefonia que chega
nas residências) é necessário a
instalação de um filtro passa faixas
evitando a existência de ruídos
durante as conversas e permitindo
o correto funcionamento do
recurso de identificação de
chamada. Contate seu provedor
de serviço DSL para maiores
informações sobre o filtro.
Conectar
na tomada
telefonica
Filtro de linha
35
Page 36
10 - CERTIFICADO DE GARANTIA
Este Certificado de Garantia é uma vantagem adicional oferecida
pela Elgin S/A ao Sr. Consumidor, porém, para que o mesmo tenha
validade, é imprescindível que seja apresentada a cópia legível, sem
emendas ou rasuras, da nota fiscal de compra do produto, o qual deve
estar discriminado de forma clara e individualizado no corpo dessa
nota. O não atendimento dessas condições tornará sem efeito o que
está previsto neste documento de garantia. Assim ficam expressas as
seguintes condições de garantia:
1. Esta garantia estipula que todas as peças, partes e componentes,
exceto aquelas descritas no item 2, ficam garantidos contra eventuais
defeitos de fabricação pelo prazo de 365 (trezentos e sessenta e cinco)
dias, que é a soma do prazo de lei e a garantia contratual oferecida pela
Elgin, contados a partir da data de emissão da nota fiscal de compra,
que passa a ser parte integrante deste CERTIFICADO.
2. A bateria recarregável, adaptador de voltagem e cabo de comunicação
são exceção ao prazo mencionado no item 1. Esses itens são
garantidos contra defeitos de fabricação por 90 (noventa) dias,
contados a partir da data de emissão da nota fiscal de compra,
conforme previsto pelo Código de Defesa do Consumidor.
3. Fica convencionado que esta garantia perderá totalmente a sua
validade se ocorrer uma das hipóteses expressas a seguir:
a) Se o produto for alterado, adulterado, fraudado ou corrompido;
b) Se o produto for examinado, ajustado ou consertado por pessoa não
autorizada pela Elgin;
c) Se os selos de identificação do produto ou de seus módulos
apresentarem sinais de violação, danificação ou estiverem ausentes;
d) Se qualquer peça, parte ou componente agregado ao produto se
caracterizar como não genuíno;
e) Danos ocasionados por transporte ou mau acondicionamento,
danos causados por líquidos, agentes químicos, vazamento de pilhas,
pela presença de insetos, resíduos ou corpos estranhos no seu interior,
má conservação ou uso, manuseio ou instalação incorretos;
f) Se ocorrer a ligação do produto em tensão elétrica diversa da
especificada ou que essa seja instável.
4. Estão excluídos desta garantia os eventuais defeitos decorrentes
do desgaste natural do produto, uso abusivo ou por ter sofrido danos
causados por acidentes, agentes da natureza (descargas atmosféricas,
inundações, etc.) ou, ainda, pela negligência do Senhor Consumidor no
cumprimento das instruções do manual do usuário.
36
Page 37
5. Esta garantia é do tipo balcão e não cobre atendimento domiciliar,
despesas com seguro e transporte, sendo essas por conta e risco do
Senhor Consumidor. Todas as informações relativas ao atendimento
técnico e eventuais aprovações ou reprovações de orçamentos ou de
procedimentos devem ser efetuados pelo Senhor Consumidor ou seu
representante legal diretamente no posto autorizado onde entregou o
produto para reparo.
6. Obriga-se a Elgin a prestar serviços técnicos somente aos produtos de
sua comercialização e nas localidades onde possua assistência técnica
autorizada. A lista de assistências técnicas autorizadas, impressa ou
divulgada via internet, pode sofrer alterações sem prévio aviso. Assim
recomenda-se contatar, previamente, o posto autorizado escolhido ou
ligar para o SAC da Elgin.
7. Mesmo na hipótese de defeito de fabricação, esta garantia não cobrirá
prejuízos de valor moral, estimativo ou autoral. Em nenhuma hipótese
serão reembolsados eventuais prejuízos causados pela perda de dados,
informações ou qualquer prejuízo decorrente de lucros cessantes.
A leitura, compreensão e cumprimento das determinações e instruções
dos manuais que acompanham o produto são partes integrantes deste
certificado de garantia.
Este produto está homologado pela ANATEL, de acordo com os
11 - HOMOLOGAÇÃO ANATEL
procedimentos regulamentados pela resolução 242/2000, e atende
aos requisitos técnicos aplicados. Para maiores informações consulte o
site da ANATEL. – www.anatel.gov.br
37
Page 38
12 - ANOTAÇÕES
38
Page 39
39
Page 40
ATENDIMENTO AO CONSUMIDOR
0800 70 (Elgin) 35446
Grande São Paulo: 3383-5555
www.elgin.com.br
40
Loading...
