Manual de Instruções
Condicionador de Ar Portátil
Page 2
CARO USUÁRIO, PARABÉNS PELA SUA ESCOLHA
Você adquiriu um produto projetado para o seu conforto, com a qualidade e garantia
Elgin.
A partir de agora, você contará com todo o respaldo, confiança e credibilidade de
uma empresa brasileira que está, há mais de 50 anos, atuando em diversos
segmentos do mercado.
ANTES DE UTILIZAR O PRODUTO
Este Manual de Instruções contém muitas informações úteis sobre o seu ELGIN
MOBILE. Recomendamos que você dedique um tempo à leitura de todas
essas informações pois elas o ajudarão a tirar o máximo proveito das características
técnicas do produto.
Leia com atenção todas as instruções deste manual.
ÍNDICE
CONDICIONADOR DE AR, PEÇAS E ACESSÓRIOS.....................................................3
1.
PRECAUÇÕES E SEGURANÇA................................................................................3
2.
INFORMAÇÕES SOBRE IMPACTO AMBIENTAL..........................................................4
3.
DESCRIÇÃO DO PRODUTO....................................................................................5
4.
INSTALAÇÃO........................................................................................................6
5.
PAINEL DE CONTROLE / INDICATIVO......................................................................7
6.
DESCRIÇÃO E OPERAÇÃO DO CONTROLE REMOTO.................................................8
7.
MODOS REFRIGERAÇÃO, DESUMIDIFICAÇÃO E AQUECIMENTO
8.
•REFRIGERAÇÃO..............................................................................................9
•AQUECIMENTO.............................................................................................10
•DESUMIDIFICAÇÃO........................................................................................11
FUNÇÃO TIMER (TEMPORIZADOR).......................................................................12
9.
FUNÇÃO SLEEP (DORMIR)...................................................................................12
10.
EVENTUAIS PROBLEMAS E PONTOS DE VERIFICAÇÃO...........................................13
11.
AUTO-DIAGNÓSTICO...........................................................................................14
12.
MANUTENÇÃO E LIMPEZA...................................................................................15
13.
DICAS DE OPERAÇÃO.........................................................................................16
14.
CUIDADOS NO MANUSEIO...................................................................................17
15.
TABELA DE CARACTERÍSTICAS TÉCNICAS.............................................................18
16.
CERTIFICADO DE GARANTIA................................................................................19
17.
2
Page 3
1. CONDICIONADOR DE AR, PEÇAS E ACESSÓRIOS
PEÇAS E ACESSÓRIOS INCLUÍDOS NA EMBALAGEM
(As quantidades estão indicadas entre parênteses)
Manual de instruções
(1)
Folheto de postos
autorizados
(1)
Controle remoto
(1)
Pilhas para o
controle remoto (2)
Duto de exaustão
(1)
Adaptador para
janelas (1)
Conector do adapta-
dor para janelas ao
duto de exaustão (1)
Conector do condi-
cionador de ar ao
duto de exaustão (1)
Mangueira de drena-
gem de água (1)
Grade de saída de
ar ajustável (1)
Plugue de vedação
da drenagem de
água (2)
2. PRECAUÇÕES E SEGURANÇA
Cuide bem do seu condicionador de ar. A Lave periodicamente o filtro de ar, mas nunca
•
operação ou instalação inadequada, poderá ligue o aparelho sem que o filtro esteja
causar danos ou acidentes ao aparelho ou a colocado. Sem ele, a poeira poderá afetar o
terceiros. desempenho e a eficiência do condicionador
O condicionador de ar portátil é equipado com
•
rodízios que permitem fácil movimentação em Para ter direito à garantia, não danifique a
um mesmo piso ou andar. Caso seja neces- etiqueta de identificação do aparelho e
sário carregá-lo para outro piso ou andar, não mantenha guardada a nota fiscal de compra e
faça isto sozinho. Peça sempre a ajuda de o certificado de garantia, localizado no final
uma segunda pessoa. desde manual.
Ao realizar qualquer tipo de manutenção ou Se você pretende deixar seu aparelho sem
•
limpeza, retire o plugue da tomada. uso por um período longo, remova os dois
A água que escoa pelo dreno não serve para retire a água acumulada no seu interior. A
•
o consumo. seguir, ligue-o no modo refrigeração com a
Ao receber o aparelho, certifique-se de que horas, para secar os componentes internos e
•
ele esteja em perfeitas condições. em seguida retire o plugue da tomada.
Verifique se a tensão da rede elétrica é a Após o aparelho ter sido desligado, aguarde 5
•
especificada no seu aparelho. minutos para religá-lo.
•
de ar.
•
•
plugues de vedação da drenagem de água e
temperatura ajustada para 30ºC por 2 à 3
•
3
Page 4

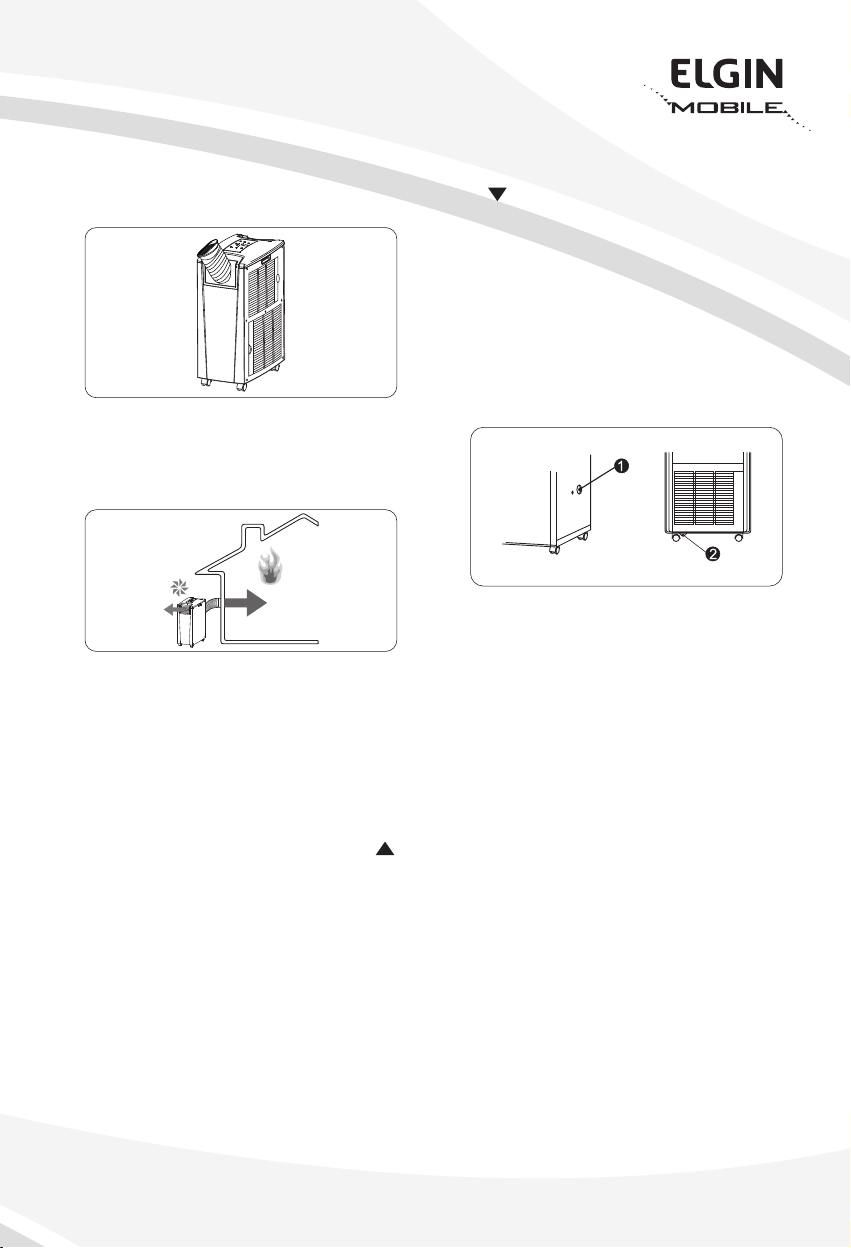

CUIDADO!
A tomada de energia elétrica a ser utilizada A renovação de ar insuficiente poderá
•
deve estar em conformidade com o novo provocar acidentes por falta de oxigênio.
padrão brasileiro (NBR 14136), e a rede elétrica deve ter sido dimensionada e instalada por O condicionador de ar portátil deve sempre
um profissional habilitado, conforme a NBR ser transportado na posição vertical (posição
5410. de uso). Entretanto, caso ele venha a ser
O condicionador de ar deve ser aterrado horizontal, mantenha-o por 24 horas na
•
adequadamente. O fio terra nunca deve ser posição vertical antes de ligá-lo.
conectado a dutos de gás, eletricidade, de
água ou de telefone. Se o aterramento não for Se o cabo de alimentação estiver danificado,
realizado adequadamente, poderão ocorrer solicite imediatamente a um dos postos
choques elétricos. autorizados Elgin que faça a sua substituição,
Se o condicionador de ar estiver em operação
•
juntamente com um equipamento de Não instale o equipamento em locais onde o
combustão, o ar do ambiente deverá ser fluxo de ar alcance diretamente plantas ou
renovado continuamente. animais pois poderá causar-lhes danos.
•
•
posicionando acidentalmente na posição
•
a fim de evitar riscos.
•
PERIGO!
Em caso de mau funcionamento do produto poderá provocar fogo.
•
ou alguma outra anormalidade desligue-o,
retire o plugue da tomada e consulte um Posto Não instale o equipamento onde haja risco de
Autorizado Elgin. Não tente consertá-lo você vazamento de gás. Se o gás entrar em
mesmo. contato com o equipamento, poderá provocar
Usar o equipamento nestas condições poderá
•
provocar acidentes. Não utilize extensões nem “benjamins” onde
Não utilize produtos inflamáveis perto do elétricos evitando assim choques, super-
•
equipamento e muito menos sobre ele, pois aquecimentos dos fios ou incêndio.
•
incêndio.
•
estejam conectados outros equipamentos
3. INFORMAÇÕES SOBRE IMPACTO AMBIENTAL
EMBALAGEM PRODUTO
A embalagem deste produto é composta de Este produto é composto por materiais
materiais recicláveis, tais como papelão, recicláveis e/ou reutilizáveis.
E.P.S. (Poliestireno expandido) e sacos
plásticos. O descarte inapropriado destes materiais
Ao descartá-los encaminhe para a coleta imprescindível ao descartá-los que procure
seletiva, afim de que sejam reaproveitados. empresas especializadas em desmontá-los
causará danos ao meio ambiente; portanto é
de acordo com a legislação vigente.
4
Page 5
4. DESCRIÇÃO DO PRODUTO
Conector do adaptador para
janelas ao duto de exaustão
de ar
Duto de exaustão de ar
Painel indicativo
Painel de controle
AUTO
FUNC
TEMP
HI
TIMER
MID
SLEEP
LOW
POWER
Grade de saída de ar
ajustável
Saída de ar frio
Controle remoto
Conector do condicionador de ar
ao duto de exaustão de ar
Alça (nas duas laterais)
Saída superior para
drenagem da água
condensada
Saída de ar quente
Entrada do ar a ser refrigerado
Filtro do ar a ser refrigerado
Entrada do ar a ser aquecido
Filtro do ar a ser aquecido
Saída inferior para drenagem da
água condensada
5
Page 6
5. INSTALAÇÃO
RETIRANDO O DUTO DE EXAUSTÃO DE AR DE Nunca obstrua as entradas de ar.
DENTRO DA UNIDADE
Retire o conector do duto de exaustão de ar,
•
•
puxando-o para cima.
Retire o duto de exaustão armazenado dentro
•
da unidade.
500mm
ou mais
400mm
INSTALANDO O ADAPTADOR PARA JANELAS
O duto de exaustão de ar pode ser instalado
•
em uma janela.
O duto de exaustão de ar é necessário nos
modos refrigeração e aquecimento. Para instalação do adaptador para janelas
•
ajustável, siga as instruções das figuras
INSTALANDO E DESINSTALANDO O DUTO DE abaixo.
EXAUSTÃO DE AR
O duto de exaustão de ar é sanfonado.
•
Estenda-o conforme a necessidade.
Gire o duto de exaustão de ar no sentido da
•
seta 1 para removê-lo da unidade.
Gire o duto de exaustão de ar no sentido da
•
seta 2 para conectá-lo à unidade.
Adaptador ajustável
para janela
min: 55cm
máx: 100cm
500mm
ou mais
400mm
Quando for necessária a utilização do duto de
exaustão, instale-o antes de iniciar a operação.
INSTALANDO A UNIDADE
Utilize a unidade sempre em superfícies
•
planas, niveladas horizontalmente.
Conecte o cabo de alimentação a uma
•
tomada. Ajuste o comprimento do adaptador para
Adaptador ajustável
•
para janela
min: 55cm
máx: 100cm
500mm
ou mais
janelas de acordo com a largura ou altura
Para que se obtenha um melhor desempenho dependendo do tipo da sua janela.
•
do produto, respeite as distâncias mínimas
indicadas no desenho a seguir.
A unidade é equipada com protetor térmico.
•
Isso protege o aparelho contra superaquecimento em condições ambientais extremas.
6
400mm
Page 7
INSTALANDO A UNIDADE NO AMBIENTE EXTERNO Posicione a unidade de maneira que esta
•
Em situações em que se requer um nível de fique visível do ambiente interno através de
ruído bastante baixo (por exemplo, durante o um vidro transparente, a fim de que ajustes
sono), a unidade pode ser instalada no possam ser feitos através do controle remoto.
ambiente externo, de maneira que o duto de
exaustão direcione o fluxo de ar para o A capacidade de resfriamento ou aquecimento
•
ambiente interno. do produto pode ser reduzida de acordo com
as condições do ar do ambiente externo
Nesta situação, as seguintes notas e cuidados (muito quente ou muito frio).
devem ser levados em conta:
Limpe os filtros de ar com maior frequência.
O ar direcionado para o ambiente interno será
•
trazido do ambiente externo. Portanto, odores, Apesar de possuir proteção contra respingos
•
•
fumaça e outras substâncias que não podem de água, o aparelho não deve ser utilizado em
ser retidos pelo filtro de ar serão enviados áreas úmidas, como por exemplo, piscinas ou
para o ambiente interno. áreas afins.
A unidade deverá ser posicionada de maneira A cor da unidade pode ser alterada ligeira-
•
•
a evitar a incidência direta de sol e chuva. mente com o passar do tempo devido à
radiação solar.

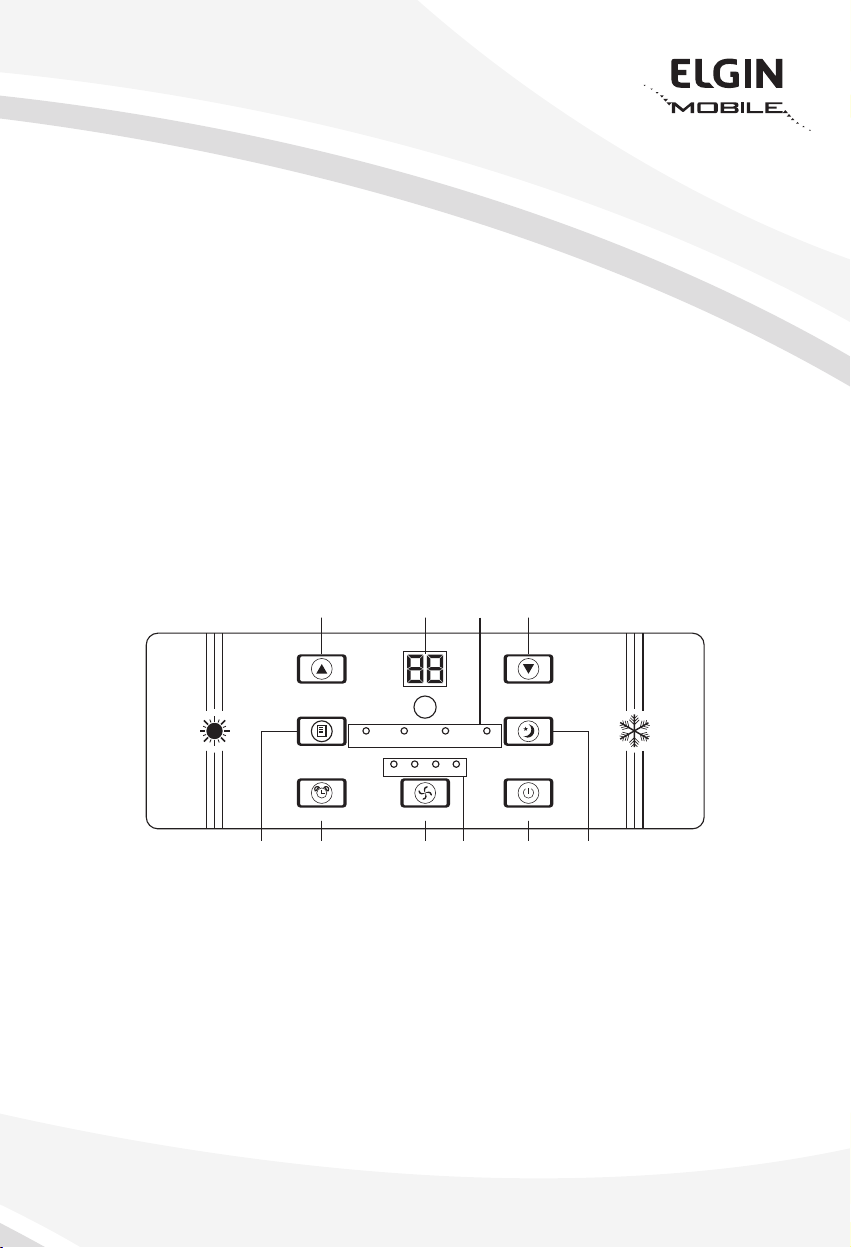

6. PAINEL DE CONTROLE / INDICATIVO
(3) (4) (3)
TEMP+
COOLING
FUNC
TIMER
DEHUMITY
MIDHI LOW AUTO
SPEED
(8)
HEATING SLEEP
TEMP-
SLEEP
POWER
(7)(2) (1)(5) (9)(6)
Botão POWER (Lig./Desl.): Inicia ou Botão SPEED: Seleciona a velocidade do
1.
5.
interrompe a operação. ventilador.
Botão FUNC (Função): Altera o modo de Botão TIMER (Temporizador): Seleciona a
2.
6.
operação. função TIMER.
Botão TEMP + / TEMP -: Ajusta a temperatura Botão SLEEP (Dormir): Seleciona o modo de
3.
7.
desejada (ou o tempo para ligar/desligar). operação SLEEP.
Indicador do painel: Indica a temperatura de Indicador do modo de operação: Indica o
4.
8.
operação, tempo programado da função modo de operação selecionado.
TIMER e o modo de operação DESUMIDIFICAÇÃO (dH). Indicador SPEED: Indica a velocidade do
9.
ventilador selecionada.
7
Page 8

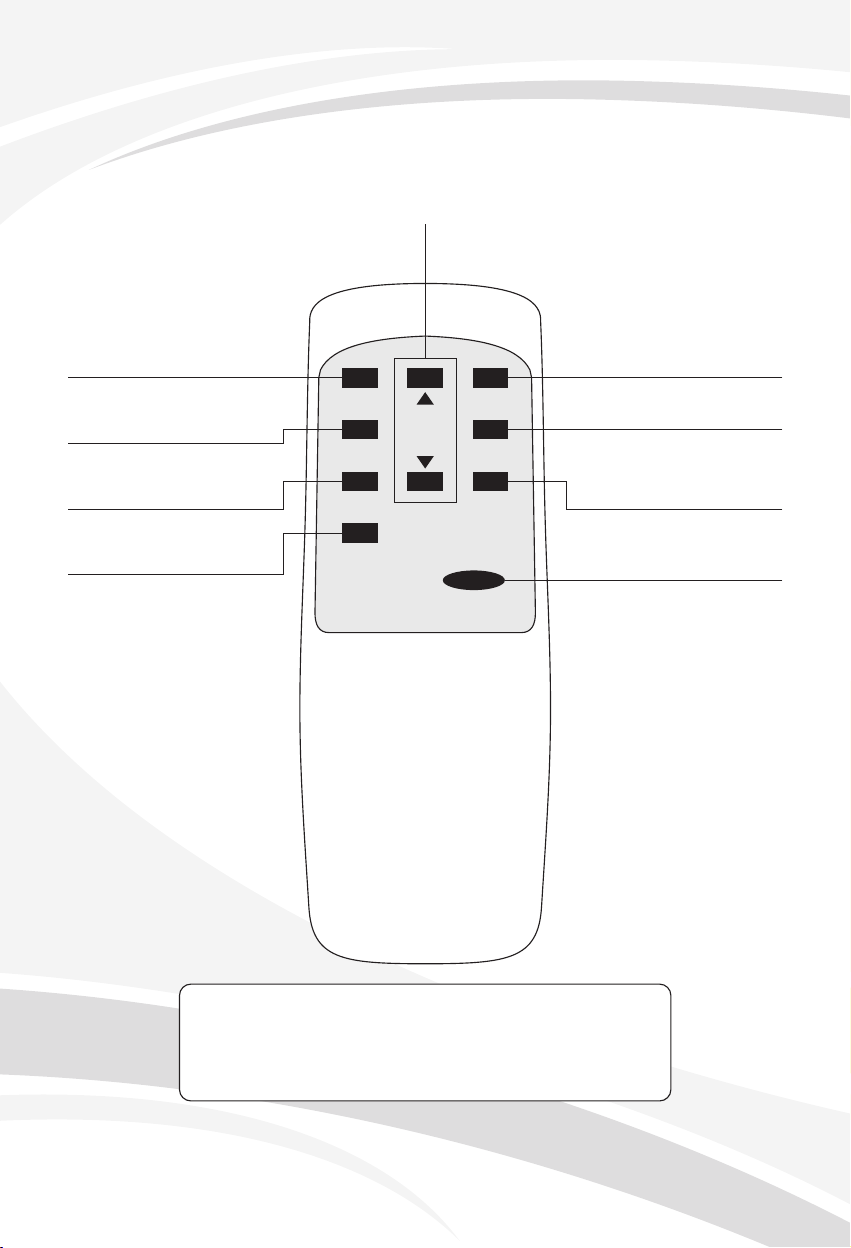

7. DESCRIÇÃO E OPERAÇÃO DO CONTROLE REMOTO
TECLAS DE SELEÇÃO DA TEMPERATURA
Ajusta a temperatura desejada
TECLA AUTO (AUTOMÁTICA)
Ajusta a velocidade do
ventilador automaticamente
TECLA HI (ALTA)
Ajusta a velocidade do
ventilador em alta
TECLA MID (MÉDIA)
Ajusta a velocidade do
ventilador em média
TECLA LOW (BAIXA)
Ajusta a velocidade do
ventilador em baixa
AUTO
HI
MID
LOW
TEMP
FUNC
TIMER
SLEEP
POWER
TECLA FUNC (FUNÇÃO)
Esta tecla altera o modo
de operação
TECLA TIMER (TEMPORIZADOR)
Seleciona a função TIMER
TECLA SLEEP (DORMIR)
Seleciona a
função SLEEP (Dormir)
TECLA POWER (LIG. / DESL.)
Esta tecla inicia ou interrompe a
operação
8
Obs: O controle remoto utiliza duas pilhas do tipo AAA 1,5V.
Ao substituí-las, siga as seguintes recomendações:
Utilize sempre pilhas novas, ambas do mesmo modelo e fabricante.
•
Substituir sempre as duas pilhas ao mesmo tempo.
•
Verifique a polaridade antes de introduzi-las no controle remoto.
•
Page 9

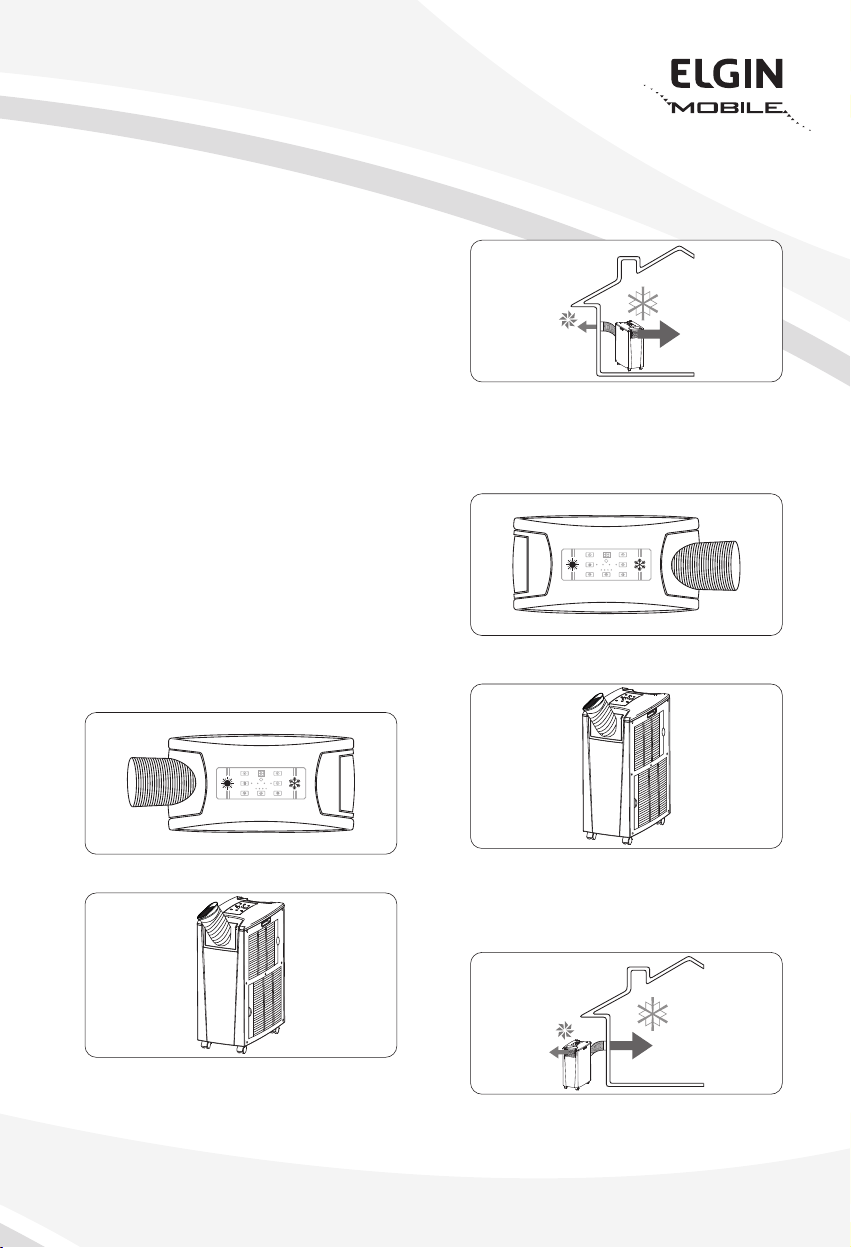

8. MODOS REFRIGERAÇÃO, DESUMIDIFICAÇÃO E AQUECIMENTO
REFRIGERAÇÃO adaptador para janelas junto do duto de
Este aparelho possui uma função de auto- exaustão de ar, para que o ar quente possa
•
evaporação da água de condensação, de ser direcionado para fora do ambiente.
modo que normalmente não é necessário
esvaziar o reservatório de água em modo de
refrigeração. Ou seja, a mangueira de drenagem não precisa ser instalada. Certifique-se
de que as saídas de água condensada estão
fechadas com os plugues de vedação durante
a operação.
Entretanto, no caso de alta umidade do ar, se
•
a unidade opera em modo de refrigeração por USO EXTERNO: A unidade deve ser instalada
um longo período, o reservatório de água fora do ambiente a ser resfriado.
pode encher. Nesse caso aparecerá a
mensagem E4 no display do painel. Esvazie o Conecte o duto de exaustão de ar na saída de
reservatório de água através da saída inferior ar frio do aparelho, e a grade da saída de ar
de água condensada. ajustável na saída de ar quente.
Após esvaziar o reservatório é recomendado
•
continuar drenando a água condensada
continuamente, conectando o tubo de
drenagem na saída superior de água
condensada.
USO INTERNO: A unidade deve ser instalada no
•
ambiente a ser resfriado.
Conecte o duto de exaustão de ar na saída de na extremidade do duto de exaustão de ar.
•
ar quente do aparelho, e a grade de saída de
ar ajustável na saída de ar frio.
•
•
TEMP+
TEMP-
COOLING
DEHUMITY
HEATING SLEEP
FUNC
SLEEP
MIDHI LOWAUTO
TIMER
POWER
SPEED
Conecte o conector do adaptador para janelas
•
TEMP+
TEMP-
COOLING
DEHUMITY
HEATING SLEEP
FUNC
SLEEP
MIDHI LOWAUTO
TIMER
POWER
SPEED
Conecte o conector do adaptador para janelas Instale o adaptador para janelas em alguma
•
•
na extremidade do duto de exaustão de ar. janela, e conecte nele o conector do adap-
tador para janelas junto do duto de exaustão
de ar, para que o ar frio possa ser direcionado
para dentro do ambiente a ser resfriado.
Instale o adaptador para janelas em alguma
•
janela, e conecte nele o conector do
9
Page 10

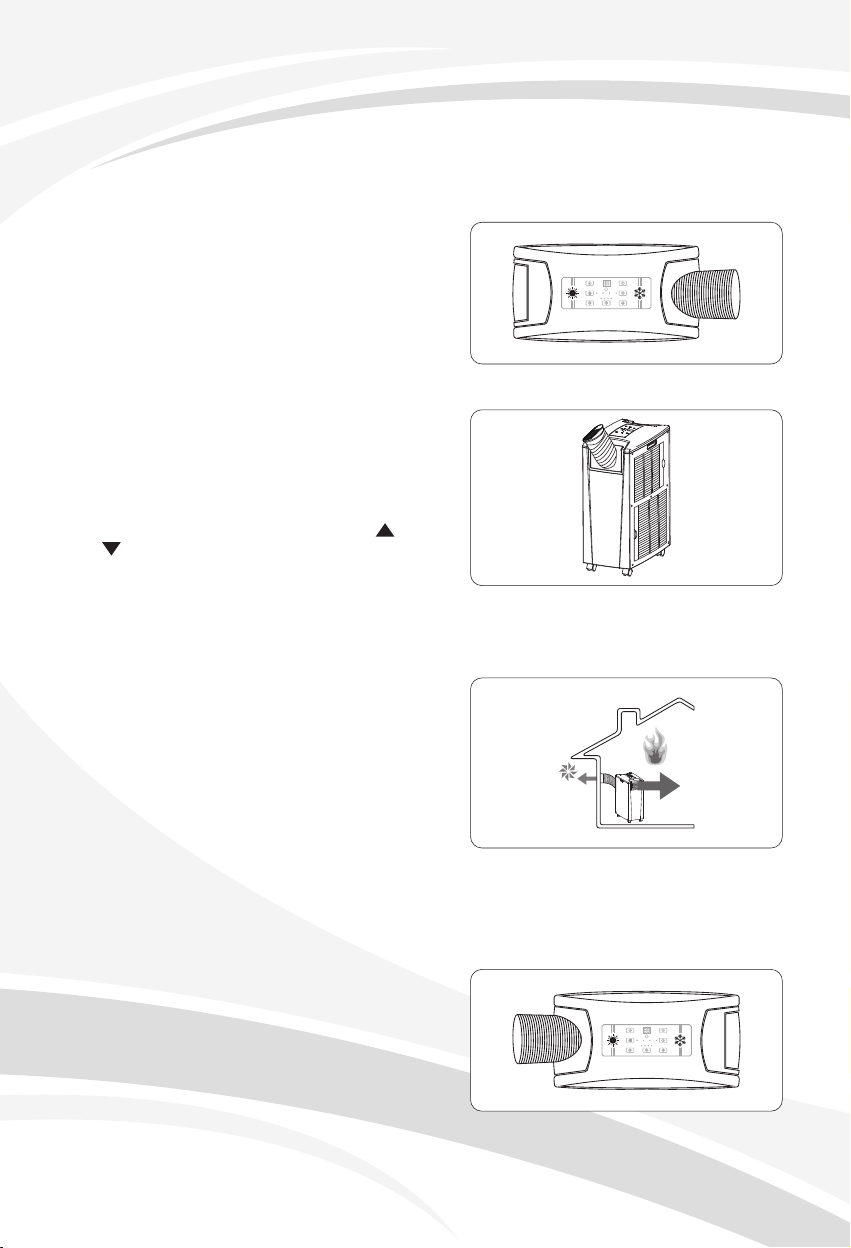

NOTA: O aparelho deve ser colocado na som- ar frio do aparelho, e a grade de saída de ar
•
bra, se possível em lugar fresco, a fim de ajustável na saída de ar quente.
aumentar a eficiência e evitar superaquecimento. Com uma temperatura ambiente
superior a 32 graus, a unidade poderá
interromper seu funcionamento. Se isso
ocorrer com frequência, é recomendado que o
aparelho seja instalado no ambiente interno.
Todos os passos a seguir podem ser
•
TEMP+
TEMP-
COOLING
DEHUMITY
HEATING SLEEP
FUNC
SLEEP
MIDHI LOWAUTO
TIMER
POWER
SPEED
executados a partir dos botões do painel de
comando ou das teclas do controle remoto. Conecte o conector do adaptador para janelas
•
na extremidade do duto de exaustão de ar.
Após a instalação pressione o botão/tecla
1.
POWER (lig./desl.)
Pressione o botão/tecla FUNC até o modo de
2.
operação COOLING (refrigeração) ser indicado no painel do aparelho.
Pressione os botões TEMP +/- ou as teclas
3.
ou para selecionar a temperatura desejada
entre 17 e 30ºC.
Pressione o botão SPEED do painel até Instale o adaptador para janelas em alguma
4.
•
selecionar a velocidade desejada do janela, e conecte nele o conector do
ventilador ou pressione as teclas HIGH (Alta), adaptador para janelas junto do duto de
MID (Média), LOW (Baixa) ou AUTO (Automá- exaustão de ar, para que o ar frio possa ser
tica) do controle remoto para seleção instan- direcionado para fora do ambiente.
tânea de velocidade.
AQUECIMENTO
Quando o modo de AQUECIMENTO é
•
selecionado, para aumentar o efeito de
aquecimento é necessário que seja retirado o
plugue de vedação da drenagem de água de
saída superior de água condensada e conectada a mangueira de drenagem de água,
permitindo que a água escoe através da
mangueira de drenagem.
USO EXTERNO: A unidade deve ser instalada
A função AQUECIMENTO não deve ser fora do ambiente a ser aquecido.
•
•
selecionada quando a temperatura ambiente é
superior a 25ºC ou inferior a 7ºC. Conecte o duto de exaustão de ar na saída de
•
ar quente do aparelho, e a grade da saída de
Para que a unidade possa ser operada na ar ajustável na saída de ar frio.
•
função AQUECIMENTO quando a temperatura
externa for inferior a 7ºC, é necessário garantir
que a unidade seja instalada no ambiente
interno.
USO INTERNO: A unidade deve ser instalada no
•
TEMP+
TEMP-
COOLING
DEHUMITY
HEATING SLEEP
FUNC
SLEEP
MIDHI LOWAUTO
TIMER
POWER
SPEED
ambiente a ser aquecido.
Conecte o duto de exaustão de ar na saída de
•
10
Page 11
Conecte o conector do adaptador para janelas ou para selecionar a temperatura desejada
•
na extremidade do duto de exaustão de ar. entre 15 e 25ºC.
A velocidade do ventilador no modo AQUECI-
4.
MENTO não pode ser ajustada.
DESUMIDIFICAÇÃO
Quando o aparelho é operado no modo
•
desumidificação a umidade extraída do ar é
armazenada no reservatório interno. Neste
caso é necessário que a mangueira de
drenagem esteja conectada à saída de água
Instale o adaptador para janelas em alguma figura abaixo.
•
janela, e conecte nele o conector do
adaptador para janelas junto do duto de
exaustão de ar, para que o ar quente possa
ser direcionado para dentro do ambiente a ser
aquecido.
Todos os passos a seguir podem ser O duto de exaustão de ar não deve ser
•
executados a partir dos botões do painel de utilizado.
comando ou das teclas do controle remoto.
Após a instalação pressione o botão/tecla POWER (lig./desl.)
1.
POWER (lig./desl.).
Pressione o botão/tecla FUNC até o modo de operação DEHUMIDITY (Desumidificação) ser
2.
operação HEATING (aquecimento) ser indica- indicado no painel do aparelho.
do no painel do aparelho.
Pressione os botões TEMP +/- ou as teclas ticamente em LOW (Baixa).
3.
condensada numero 1 (superior), indicada na
SOMENTE USO INTERNO
O aparelho deve ser instalado no ambiente a
•
ser desumidificado.
•
Após a instalação pressione o botão/tecla
1.
Pressione o botão/tecla FUNC até o modo de
2.
A velocidade do ventilador é ajustada automa-
3.
11
Page 12
9. FUNÇÃO TIMER (TEMPORIZADOR)
Esta função desliga ou religa o aparelho automaticamente no tempo programado.
COMO PROGRAMAR O TEMPO PARA DESLIGAR e desligue o aparelho.
Com o aparelho ligado, pressione a tecla/
1.
botão TIMER para acionar a função de Agora com o aparelho desligado, pressione a
desligamento temporizado. tecla/botão TIMER para acionar a função de
Pressione a tecla/botão TIMER continuamente
2.
para ajustar o tempo desejado para desligar o Pressione a tecla/botão TIMER continuamente
aparelho. O timer pode ser ajustado na faixa para ajustar o tempo desejado para ligar o
de 1 até 24 horas, que ocorrerá na seguinte aparelho. O timer pode ser ajustado na faixa
sequência. de 1 até 24 horas, que ocorrerá na seguinte
1H 2H ...24H CANCELA (SEM INDICAÇÃO)
1H 2H ...
Quatro segundos após o tempo ter sido
3.
ajustado, os dígitos mostrados no display
voltarão a exibir a temperatura ajustada (ou
DF).
COMO PROGRAMAR O TEMPO PARA LIGAR
Ligue o aparelho, selecione o modo de
1.
opera
ção e velocidade de ventilação desejada
2.
ligamento temporizado.
3.
sequência.
1H 2H ...24H CANCELA (SEM INDICAÇÃO)
1H 2H ...
Quatro segundos após o tempo ter sido
4.
ajustado, os dígitos mostrados no display
passarão a exibir a temperatura ajustada para
o ultimo modo de operação selecionado.
Pressione TEMP +/- para alterá-la.
10. FUNÇÃO SLEEP (DORMIR)
Recomenda-se o uso desta função durante a Para ligar esta função, pressione o botão
noite, ao dormir. SLEEP do painel ou a tecla SLEEP do contro-
Acionando-se a função SLEEP, a temperatura
•
é levemente ajustada automaticamente com o Para cancelar a função, pressione este botão
passar das horas para compensar o esfria- ou tecla novamente.
mento normal que ocorre durante a madrugada.
1.
le remoto.
2.
12
Page 13
11. EVENTUAIS PROBLEMAS E PONTOS DE VERIFICAÇÃO
PROBLEMAS
O condicionador de ar não liga.
O sistema não inicia imediatamente uma nova operação
Há emissão de odores
Há emissão de ruídos
A refrigeração é insuficiente
O sinal do controle remoto não é
recebido, mesmo depois de verificar se as pilhas não estão gastas.
Formação de gotículas de água na
grade de saída de ar.
Sai névoa durante a operação
resfriamento.
CAUSAS OU PONTOS DE VERIFICAÇÃO
Verifique se o aparelho está ligado na tomada.
•
Verifique se não há falta de eletricidade ou se há algum fusível
•
queimado ou disjuntor desligado na instalação elétrica.
Se o sistema for desligado e religado em seguida, o compres-
•
sor só voltará a funcionar três minutos após o religamento.
Os odores do ambiente (cigarros, mofo, etc.) circulam durante
•
o funcionamento. Renove o ar do ambiente. Caso a emissão de
odores continue, contate um Posto Autorizado Elgin para executar manutenção preventiva (limpeza) no aparelho.
Alguns ruídos são normais pois, quando a refrigeração é
•
interrompida, um ruído de assobio ou de gorjeio pode ser
ouvido. Este ruído é gerado enquanto o refrigerante está
circulando no interior do condicionador de ar.
Na operação de inicio ou de parada, um ruído de estalido pode-
•
rá ser ouvido. Este ruído é gerado pela carcaça expandindo ou
encolhendo devido às mudanças de temperatura.
Carga térmica mal dimensionada. Verificar-se o aparelho não
•
precisa ser substituído por outro de maior capacidade.
O modo REFRIGERAÇÃO não funcionará eficientemente
•
quando o filtro de ar estiver obstruído por poeira ou sujeira.
É provável que a temperatura ambiente não tenha atingido
•
ainda o nível de refrigeração desejado. Verifique se a
velocidade do ventilador não está ajustada em BAIXA,
coloque-a em ALTA.
Certifique-se de que a entrada ou a saída de ar da unidade não
•
estejam bloqueadas.
Isto pode ocorrer porque há luz direta do sol ou alguma outra
•
fonte de luz forte incidindo sobre o receptor de comandos do
condicionador de ar. Neste caso, apague a luz ou diminua a
intensidade.
Se a unidade funcionar por um longo período com umidade
•
alta, poderá surgir umidade na grade de saída, que cairá em
forma de gotas.
Se a unidade funcionar em ajuste de temperatura abaixo de
•
21ºC por um longo período, poderá haver condensação de
água nas partes da unidade ocasionando eventuais respingos
no ambiente.
Este fenômeno ocorre algumas vezes quando a temperatura e
•
a umidade estão muito altas mas desaparece com a
diminuição da temperatura e da umidade.
13
Page 14
12. AUTO-DIAGNÓSTICO
TABELA DE AUTO-DIAGNÓSTICO
INFORMAÇÃO DO
PAINEL INDICADOR
E1
E2
E3
E4
POSSÍVEIS CAUSAS
A temperatura ambiente esta fora
da fixa de operação do produto.
A temperatura ambiente esta
dentro da faixa de operação do
produto.
Falha do sensor de temperatura do
trocador de calor.
Falha do sistema eletrônico , ou
vazamento de fluído refrigerante.
Reservatório de água cheio.
SOLUÇÕES
Observe as faixas de temperatura indicadas no
•
manual para cada modo de operação.
Desligue a unidade e ligue novamente depois
•
de aproximadamente 30 minutos. Se o
problema persistir, pode haver falha no sensor
de temperatura ambiente.
Desligue a unidade e ligue novamente depois
•
de aproximadamente 30 minutos. Se o
problema persistir, entre em contato com um
Posto Autorizado Elgin.
Desligue a unidade e ligue novamente depois
•
de aproximadamente 30 minutos. Se o
problema persistir, entre em contato com um
Posto Autorizado Elgin.
Para poder reiniciar a operação, remova os
•
plugues de vedação da drenagem da água das
2 saídas de água condensada para permitir
que a água escoe para fora do aparelho. Use
uma vasilha, balde, etc para o recolhimento da
água. Após a água ter sido drenada por
completo, tampe as saídas e opere o aparelho
normalmente.
Essa operação é normal, o aparelho voltará a
•
DF
Nota:
Se depois destas verificações o problema permanecer, desligue o aparelho e retire o plugue da
tomada. Solicite os serviços da Rede Autorizada Elgin.
Degelo.
funcionar normalmente em aproximadamente
15min.
14
Page 15

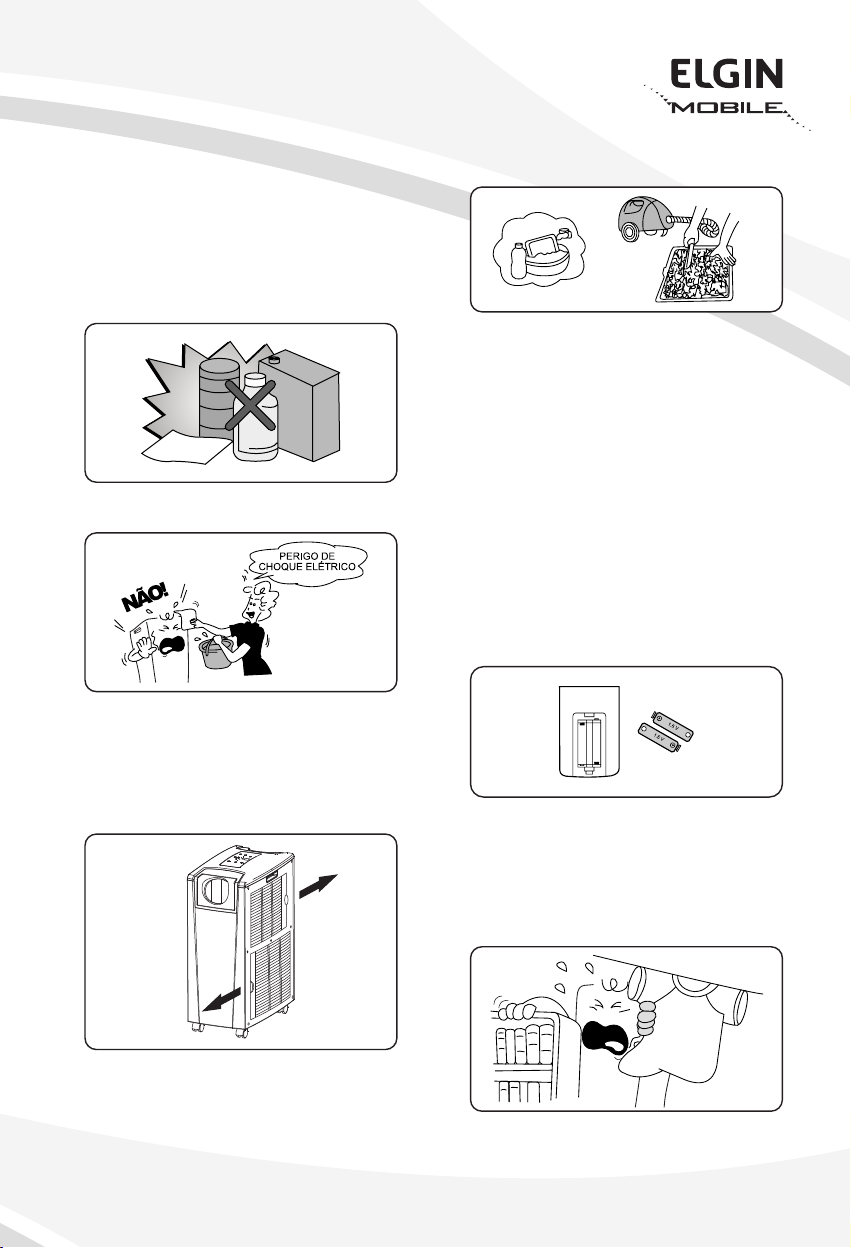

13. MANUTENÇÃO E LIMPEZA
Antes de executar qualquer procedimento de
•
manutenção ou limpeza, desligue o aparelho e
retire o plugue da tomada.
LIMPEZA DO EQUIPAMENTO
Nunca use substâncias voláteis (solventes,
•
álcool, etc.), pois podem danificar as superfícies do condicionador de ar.
Não lave com água. Limpe com um pano no interior do aparelho.
•
macio e seco.
LIMPEZA DOS FILTROS DE AR
Recomenda-se efetuar a limpeza uma vez a
•
cada duas semanas.
Remova os filtros de ar segurando a aba de
•
retenção de poeira e puxando-a levemente no
sentido das setas indicadas abaixo. Remova o plugue da tomada.
Reinstale o filtro.
•
Se os filtros estiverem danificados, adquira
•
filtros de reposição consultando o Posto
Autorizado Elgin.
CASO O APARELHO NÃO SEJA UTILIZADO POR
LONGO PERÍODO
Remova os dois plugues de vedação da
•
drenagem de água e retire a água acumulada
Deixe o condicionador de ar em funciona-
•
mento de 2 à 3 horas com os seguintes
ajustes:
Tipo operação: REFRIGERAÇÃO.
Ajuste de temperatura: 30ºC
Isto secará o mecanismo interno.
Retire as pilhas do controle remoto.
•
•
NA REUTILIZAÇÃO DO APARELHO
Limpe os filtros, instale-os novamente e ligue
•
o condicionador de ar.
Certifique-se de que nada obstrua as saídas e
•
as entradas de ar.
Para remover a poeira que aderiu aos filtros,
•
use um aspirador de pó ou lave-os com água
e deixe secar à sombra.
15
Page 16

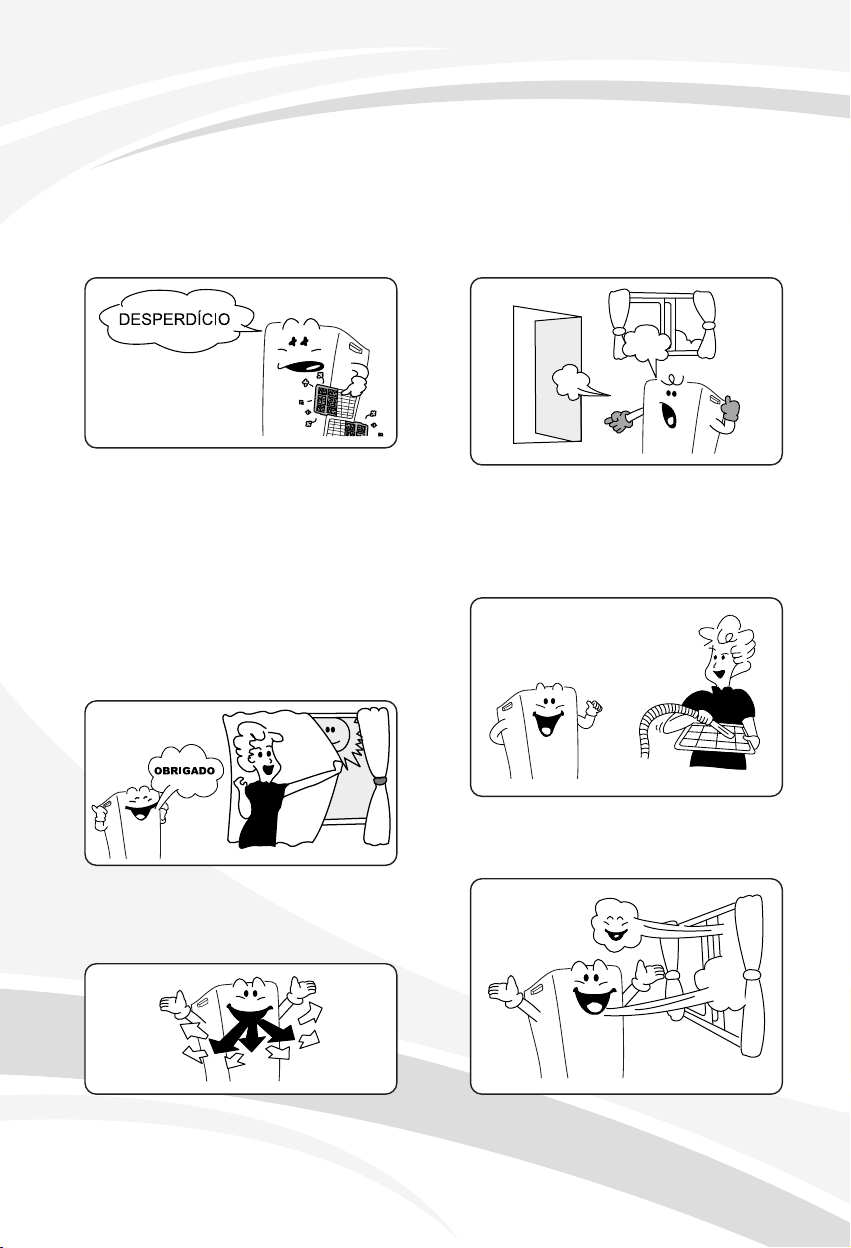

14. DICAS DE OPERAÇÃO
Não desperdice energia elétrica. Se os filtros Certifique-se de que as portas e janelas
•
de ar estiverem bloqueados por poeira, a estejam bem fechadas.
capacidade de resfriamento diminuirá e a Evite abrir portas e janelas com muita
eletricidade usada para opera o condicionador frequência para manter o ar frio/quente dentro
de ar será desperdiçada. do ambiente.
Não resfrie ou aqueça demasiadamente o
•
ambiente. Isto não é bom para a saúde e pode Limpe regularmente o filtro de ar.
tornar-se um desperdício de energia elétrica. Filtros bloqueados por poeira reduzem o fluxo
Se o aparelho for operado por longo período aquecimento (nos modelos quente/frio) e
•
abaixo da temperatura de conforto (23ºC), desumidificação.
poderá ocorrer condensação de água nas Limpe-os pelo menos uma vez a cada duas
partes externas do aparelho, ocasionando semanas.
gotejamento no ambiente.
Mantenha fechadas as persianas ou cortinas.
•
Não deixe que a luz direta do sol penetre no
ambiente quando o condicionador de ar
estiver no modo refrigeração.
•
•
de ar e diminuem os efeitos de resfriamento,
Mantenha uma temperatura uniforme no
•
ambiente.
Ajuste a direção vertical do fluxo de ar,
•
distribuindo o ar para todo o ambiente.
16
Verifique ocasionalmente o ambiente.
•
Já que as janelas devem ser mantidas
fechadas, é uma boa idéia abri-las e ventilar o
ambiente de vez em quando.
Page 17

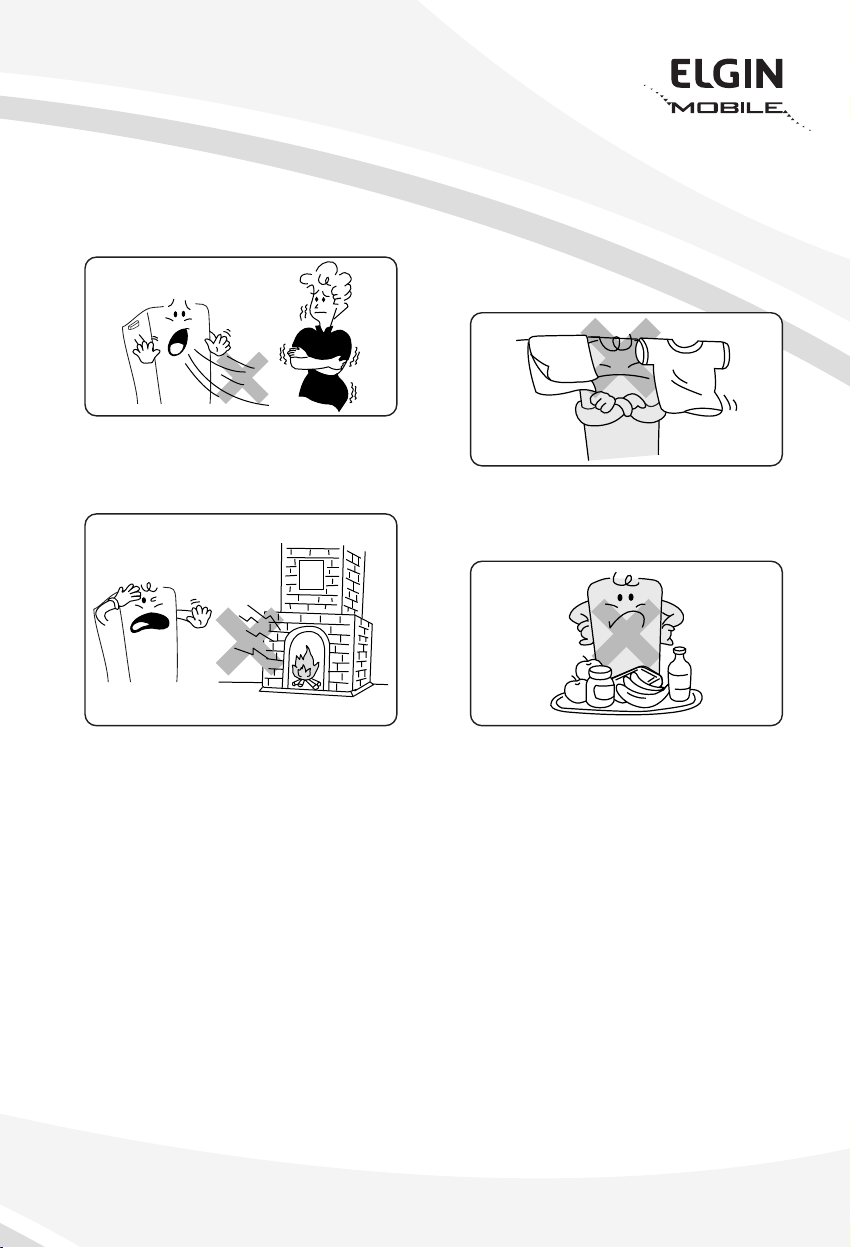

15. CUIDADOS NO MANUSEIO
Cuide do seu bem estar. Não bloqueie a entrada de ar e as aberturas
•
Evite se expor diretamente a fluxos contínuos de saída.
de ar por longos períodos. Isto não é Isto diminui o desempenho e causa operação
recomendado por razões de saúde. irregular.
Não use dispositivos de aquecimento nas
•
proximidades.
As partes plásticas do condicionador de ar
podem ser afetadas se expostas a calor Use o condicionador de ar somente para
excessivo. refrigerar ou aquecer o ambiente.
•
Não introduza nenhum objeto nessas
aberturas pois é perigoso tocar nos
componentes elétricos e no ventilador.
•
Não use o condicionador de ar para outros
propósitos tais como secar roupas, alimentos,
animais ou cultivar vegetais.
17
Page 18
16. TABELA DE CARACTERÍSTICAS TÉCNICAS
MODELO
Refrigeração
Capacidade
Aquecimento
Tensão
Corrente nominal
Potência nominal
Tipo de refrigerante
Massa de refrigerante
Vazão de ar
Nível de ruído máximo
Dimensões do produto (A x L x P)
Massa líquida
FAIXA DE TEMPERATURA DE TRABALHO
FUNÇÃO
Refrigeração
Aquecimento
Desumidificação
Refrigeração
Aquecimento
Refrigeração
Aquecimento
LOCAL DE INSTALAÇÃO DA UNIDADE
AMBIENTE INTERNO
17 a 32ºC 17 a 32ºC
7 a 25ºC 7 a 25ºC
17 a 32ºC NÃO PERMITIDO
MAF-9000-1
W
Btu/h
W
V
A
A
W
W
TIPO
g
m³/h
dBA
mm
kg
AMBIENTE EXTERNO
R-410A
630 x 300 x 480
9000Btu/h
2637
9000
2637
127
9,5
7,7
1100
950
340
360
51
25
MAF-9000-2
9000
2637
9000
2637
220
4,8
3,8
1100
950
R-410A
340
360
51
630 x 300 x 480
25
18
Page 19
17. CERTIFICADO DE GARANTIA
CONDICIONADOR DE AR PORTÁTIL
A ELGIN S.A., através deste Certificado, oferece ao usuário deste Condicionador de Ar Portátil,
12 meses de garantia contra defeitos de fabricação, contados a partir da data de entrega do
produto ao Sr. Consumidor, conforme expresso na Nota Fiscal de Compra do primeiro
proprietário, sendo:
Garantia Legal de 3 (três) meses;
Garantia complementar de 9 (três) meses, concedida pela Elgin S.A.. Esta garantia
-
compreende mão-de-obra, reparos e substituição de peças, desde que sejam constatados
defeitos de fabricação pela rede autorizada Elgin.
Ao necessitar de assistência técnica, o Sr. Consumidor deverá transportar o produto (portátil)
até o posto autorizado mais próximo, por sua conta e risco, para realização do serviço
necessário, apresentando obrigatoriamente a Nota Fiscal de Compra.
IMPORTANTE:
A validade desta garantia está condicionada ao uso do equipamento em condições normais de
uso (exclusivamente doméstico), de acordo com as informações contidas no "Manual de
Instruções" deste produto e tem validade para produtos vendidos no território brasileiro.
Fica ainda convencionado que esta garantia (legal/Complementar) perderá totalmente a
validade se ocorrer uma das hipóteses abaixo:
Se o produto for ligado em tensão elétrica diferente da especificada no produto;
a)
Descumprimento das instruções constantes no manual do produto tanto quanto ao uso
b)
como instalação;
Se o produto for examinado/reparado por pessoa não autorizada pelo fabricante ou ainda
c)
ter sofrido modificações em seus aspectos originais;
Se tiverem sido utilizadas peças de reposição não originais.
d)
ITENS NÃO COBERTOS PELA GARANTIA:
Despesas com instalação ou limpeza do produto;
a)
Componentes danificados por queda ou decorrentes de agentes da natureza como
b)
relâmpago, por exemplo;
Deslocamento para atendimentos domiciliares, uma vez que o produto é portátil. O posto
c)
autorizado poderá cobrar taxa de locomação, devidamente acordada com o consumidor.
ITEM EXCLUIDO DA GARANTIA COMPLEMENTAR:
Os eventuais defeitos decorrentes do desgaste natural ou descumprimento das instruções
do manual do produto, tais como peças plásticas, lâmpadas, pintura, filtros, botões de
comando, assim como a mão-de-obra utilizada nessas ocorrências, que gozam da
garantia legal de 90 (noventa) dias.
Devido à constante evolução tecnológica, a Elgin S.A. reserva-se o direito de alterar o design e
as especificações deste produto sem prévio aviso.
CASO VOCÊ VENHA PRECISAR DOS SERVIÇOS DE INSTALAÇÃO
E ASSISTÊNCIA TÉCNICA, POR FAVOR, RECORRA À REDE
AUTORIZADA OU CONSULTE-NOS PELO TELEFONE:
19
Page 20
4217.00
Rev. 01 - (04/11)
Loading...
