Page 1

CONFIANCE JX-6000

MANUAL DE INSTRUÇÕES

Page 2

PREZADO CLIENTE

Parabéns pela sua escolha. Você adquiriu um produto com a qualidade e garantia Elgin. A partir de agora, você contará com todo o respaldo, conﬁança e credibilidade de uma empresa que está há mais de 60 anos, atuando em diversos segmentos do mercado.

Recomendamos guardar com cuidado o calço de isopor e a embalagem para a eventual necessidade de transportar o produto.

INSTRUÇÕES DE SEGURANÇA

Ao utilizar um aparelho elétrico, algumas precauções básicas devem ser seguidas. Leia todas as instruções antes de usar sua máquina de costura. PERIGO - Para reduzir o risco de choque elétrico: Nunca descuide da máquina durante o tempo em que estiver conectada. Sempre desconecte a máquina da tomada elétrica após o seu uso, antes de limpá-la ou quando precisar trocar a lâmpada. Para trocar veriﬁque se a lâmpada não esta quente e se a voltagem e os watts correspondem com a máquina.

CUIDADO - Para evitar queimaduras, descargas elétricas ou causar danos a outras pessoas:

1. Esse produto não pode ser usado como brinquedo para crianças.

2. Use a máquina de costura somente na forma descrita neste manual. Use somente

os acessórios recomendados pelo fabricante, devidamente especiﬁcados neste manual.

3. Nunca utilize a máquina se algum cabo, plugue ou se a tomada estiver daniﬁcado, assim como se a máquina não estiver costurando corretamente, seja por ter caído, daniﬁcada ou molhada.

4. Não use a máquina com os orifícios de ventilação bloqueados. Mantenha os orifícios de ventilação da máquina de costura e o pedal sem sujeira, ﬁapos de linha e tecido.

5. Não introduza objetos nos orifícios de ventilação.

6. Não use ao ar livre.

7. Não puxe o tecido quando estiver costurando, a agulha poderá entortar ou quebrar.

8. Antes de desligar a máquina coloque o interruptor da lâmpada em “desliga” e em seguida

desconecte o plugue da rede elétrica. Nunca desconecte o plugue puxando pelo cabo.

9. Mantenha os dedos longe de todas as partes móveis da máquina. Tome cuidado especial com a agulha.

10. Não use agulhas tortas ou despontadas.

11. Sempre utilizar a chapa da agulha correta, o uso da chapa errada pode causar a

quebra da agulha.

12. Desligue a máquina sempre que precisar fazer algum ajuste na área da agulha, como por exemplo no caso de substituição da agulha ou sapata.

13. Sempre desligue esta máquina de costura a partir da tomada elétrica quando retirar as tampas para limpeza, lubrificação, ou quando outro ajuste mencionado neste manual de instruções. Esta máquina de costura foi desenvolvida para uso exclusivamente doméstico.

Page 3

CERTIFICADO DE GARANTIA

Atenção: Este Certiﬁcado é uma vantagem adicional oferecida ao Consumidor. Porém, para que o mesmo tenha validade, é imprescindível que além deste Certiﬁcado seja apresentada a competente NOTA FISCAL de compra do produto. Sem a qual o que neste Certiﬁcado está previsto não terá efeitos. Este produto foi projetado procurando atender o Consumidor. Este é o objetivo fundamental da ELGIN S.A. Para tanto é importante que seja lido o Manual de Instruções de uso do produto. Assim, ﬁcam expressas as seguintes condições de garantia:

1 - Esta garantia é complementar à legal e estipula que todas as peças, partes e componentes, com exceção as agulhas e lâmpadas (Vide item 6), ﬁcam garantidas contra eventuais defeitos de fabricação que porventura venham a apresentar, pelo prazo de 1 (um) ano contado a partir da data de entrega do produto ao Sr. Consumidor.

2 - As partes, peças e componentes, objeto da exceção no item anterior, possuem somente a garantia legal de 90 (noventa) dias, também contados da data de entrega do produto ao Sr. Consumidor.

3 - Constatado o eventual defeito de fabricação, o Sr. Consumidor deverá entrar em contato com o Posto de Assistência Técnica Autorizada mais próxima, acessando o site www.elgin.com.br ou pelo telefone SAC 0800 70 35446 - Gde.São Paulo 3383-5555, pois, somente este está autorizado a examinar e reparar o produto no prazo de garantia. Caso isto não seja respeitado, o produto terá sido VIOLADO.

4 - No prazo de garantia as partes, peças e componentes eventualmente defeituosos serão trocados gratuitamente, sem custo da mão-de- obra aplicada.

5 - Por ser uma garantia complementar à legal, ﬁca convencionado que ela perderá totalmente a sua validade se ocorrer uma das hipóteses a seguir:

A - Se o defeito eventualmente apresentado for ocasionado pelo Sr. Consumidor ou terceiros estranhos ao fabricante.

B - Se o produto foi examinado, alterado, adulterado, fraudado, ajustado, corrompido ou consertado por pessoa não autorizada pelo fabricante.

C - Se qualquer peça, parte ou componente agregado ao produto se caracterizar como não original, adequado ou novo e ainda, que não mantenha as especificações técnicas da ELGIN S.A.

6 - Estão excluídos desta garantia os eventuais decorrentes do desgaste natural do produto, ter sofrido danos causados por acidentes ou agentes da natureza ou pela negligência do Sr. Consumidor no descumprimento das instruções do manual do produto.

7 - Esta garantia perderá a validade se o produto não for utilizado em serviço doméstico regular.

8 - Caso o produto apresente eventual defeito, o Sr. Consumidor deverá transportá-lo

até a Assistência Técnica Autorizada mais próxima por sua conta e risco, para que seja realizado o necessário serviço.

Page 4

AVISO:

1. Este aparelho não se destina a utilização por pessoas (inclusive

crianças) com Capacidades físicas, sensórias ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de um responsável por sua segurança.

2. Crianças devem ser supervisionadas para garantir que não brinquem com o aparelho

3. Se o cabo fornecido estiver daniﬁcado, ele deve ser substituído pelo fabricante ou pelo seu serviço autorizado, a ﬁm de evitar perigo.

ELIMINAÇÃO CORRETA DESTE PRODUTO

Esta marca indica que este produto não deve ser eliminado com outros resíduos domésticos. Para evitar possíveis danos ao meio ambiente ou a saúde humana, recicle-o responsavelmente para promover a reutilização sustentável de recursos materiais.

CUIDADOS ESSENCIAIS

1. Mantenha seus olhos longe da agulha enquanto costura. Não toque o volante, estica-

ﬁo, agulha ou outras partes que estejam em movimento.

2. Lembre-se de desligar o interruptor e desconectar o cabo da tomada, quando: a) A máquina estiver sem uso. b) Substituir ou remover a agulha ou quaisquer outras peças. c) Ocorrer falha de energia durante a utilização. d) Fizer a manutenção na máquina.

CUIDADOS PARA MELHOR CONSERVAÇÃO DO PRODUTO:

1. Ao guardar esta máquina, evite luz solar direta e locais muito úmidos. Não utilize ou guarde a máquina perto de aquecedores, ferro, lâmpada ou outros objetos quentes.

2. Para limpar o exterior da máquina use apenas um pano macio e sabão ou detergente neutro. Outros produtos poderão daniﬁcar a máquina e nunca devem ser usados.

3. Não deixe cair ou bater a máquina.

4. Sempre consulte este manual de operação quando for substituir ou instalar algum

conjunto, acessórios, agulha ou outras peças, garantindo a sua correta instalação. Para consertos e ajustes: Caso ocorra a necessidade de um ajuste, consulte o guia de solução de problemas no ﬁnal deste manual, para inspecionar e ajustar a máquina. Se o problema persistir, por favor contatar o sac Elgin 0800 70 35446 Grande São Paulo: (11) 3383- 5555

Page 5

ÍNDICE

Certiﬁcado de garantia Peças principais Acessórios Componentes elétricos Braço livre Como trocar a lâmpada Como ajustar a pressão do pé calcador Como trocar o suporte da sapata Como trocar a sapata Como inserir o guia para acolchoado Como encher a bobina Como colocar a bobina na caixa da bobina Como trocar a agulha Como passar a linha superior Como regular a tensão da linha Como puxar a linha da bobina Arremate e retrocesso Cortador de linha Tabela de agulhas,tecidos e linhas Como selecionar os pontos Costura reta Costura zig zag Para obter outros padrões de pontos Comprimento dos pontos Largura e comprimento do ponto zig zag Ponto invisível Pontos ﬂexíveis Ponto para unir tecidos Ponto de acabamento Ponto de acabamento duplo Como fazer o caseado botão em 4 passos Como pregar zíper e cordonê Como pregar botão Bainha estreita Multi zig zag (Três pontinhos) Ponto reto ﬂexível Ponto ric-rac Ponto colméia (casa de abelha) Como pregar cordões Quilt livre Bordado livre Ponto concha Ponto para unir tecidos Guia de costura Para franzir uma única camada de tecido Patch work (remendo) Costura com agulha dupla Aplicação ou patch colagem Monograma e bordado com bastidor Bordado livre Monograma Sapata para transporte superior Cuidando da sua máquina Guia de solução de problemas

3 6 7 8 8 9

9 10 10 10 10 11 11 12 13 13 14 14 14 15 15 15 15 15 16 16 17 17 17 17 18 18 19 19 20 20 20 20 21 21 21 22 22 23 23 23 24 25 25 25 26 26 26 27

Page 6

PEÇAS PRINCIPAIS

Parte frontal

1- Seletor de tensão da linha da agulha 2- Seletor de tensão do pé calcador 3- Estica ﬁo 4- Cortador de linha 5- Pé calcador 6- Chapa da agulha 7- Base removível (caixa de acessórios) 8- Enchedor de bobina 9- Limitador da bobina 10- Botão do comprimento do ponto 11- Botão da largura do ponto 12- Visor do ponto 13- Alavanca de retrocesso 14- Prendedor da agulha

Parte de trás

15- Pino porta-carretel horizontal 16- Furo para o segundo pino porta carretel 17- Volante 18- Botão seletor de pontos 19- Interruptor liga/desliga 20- Conector do cabo de energia 21- Tensor do enchedor de bobina 22- Guia ﬁo superior 23- Alça 24- Alavanca do pé calcador 25- Pedal controlador de velocidade 26- Cabo de Força

05 06

19 20

22 23 24

08 09

11 12

Page 7

ACESSÓRIOS

Acessório padrão que acompanha a máquina

1- Sapata para uso geral 2- Sapata para pregar zíper 3- Sapata para fazer o caseado do botão 4- Sapata para pregar botão 5- Chave de Fenda 6- Abridor de casas de botão/Pincel 7- Óleo lubriﬁcante 8- Agulhas 9- Guia de costura 10- Bobinas 11- Isolador dos dentes 12- Prendedor para retrós pequeno e grande 13- Pino porta-retrós vertical 14- Feltro para o pino porta-retrós

Acessórios opcionais

15- Sapata para ponto acetinado 16- Sapata para acabamento 17- Sapata para bainha invisível 18- Sapata para quilt livre 19- Sapata para bainha estreita 20- Sapata para pregar cordão 21- Sapata para transporte superior 22- Agulha dupla 23- Sapata para quilting 24- Sapata para franzir

15 16 17 18

23 24

2 3 4

6 7 8

20 21

11 12

Page 8

COMPONENTES ELÉTRICOS

Cabo de energia

Conecte a máquina à fonte de energia, como mostra a ilustração.

Atenção Retire o plugue da tomada sempre que a máquina não estiver em uso.

Controlador de velocidade

O pedal controlador de velocidade controla a velocidade da costura da máquina (3)

Atenção

Antes de ligar o cabo de energia, certiﬁque-se de que a tensão mostrada na máquina esteja em conformidade com a sua rede de energia elétrica.

1- Tomada elétrica. 2- Cabo de Energia. 3- Pedal de controlador de velocidade

BRAÇO LIVRE

Segure a extensão da base removível

horizontalmente e empurre na direção da seta (1).

Para remover a extensão da base, puxe-a

para a esquerda.

(1) Tomada elétrica

(2) Cabo

de energia

(3) Pedal

controlador de

velocidade

Page 9

COMO TROCAR A LÂMPADA

Desligue a máquina e desconecte da tomada

Troque a lâmpada de 15watts, adquirida na rede de postos autorizados Elgin, da seguinte forma:

1- Solte o parafuso (A) como indicado na ﬁgura 1. 2- Remova a tampa frontal. 3- Desparafuse a lâmpada e instale outra

lâmpada nova (C) como mostra na ﬁgura 2. 4- Recoloque a tampa frontal e aperte o

parafuso (A).

Se houver alguma irregularidade, consulte a rede de postos autorizados Elgin.

COMO AJUSTAR A PRESSÃO PÉ CALCADOR

A alavanca do pé calcador levanta e abaixa o pé calcador.

1- A costurar camadas de tecidos grossos o calcador

pode ser elevado a uma segunda estampa para facilitar o posicionamento do trabalho (A).

2- A pressão do pé calcador da máquina

não requer nenhum ajuste especíﬁco, no entanto, caso deseje ajustar a pressão girar o parafuso de ajuste com uma moeda como mostra a ﬁgura.

Para um tecido muito ﬁno, afrouxar a pressão girando o parafuso para o sentido horário.

Aumenta

Diminui

Page 10

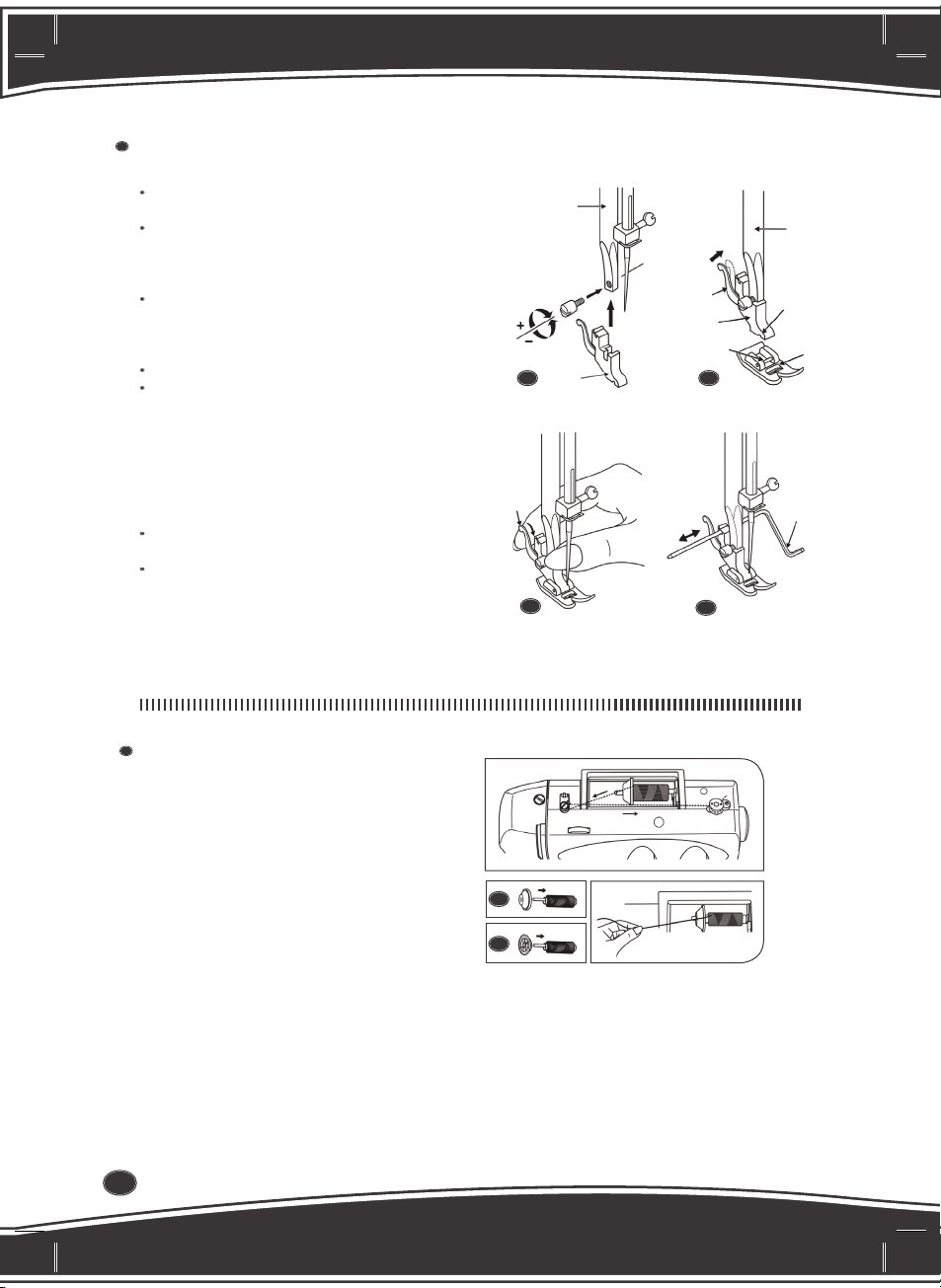

COMO TROCAR O SUPORTE DO CALCADOR

Encaixando o suporte do calcador

Levante a barra do pé calcador (a) através da

alavanca do pé calcador.

Encaixe o suporte do pé calcador (b) como

mostra a ﬁgura 1.

Encaixando a sapata

Abaixe o suporte do pé calcador (b) através

da alavanca do pé calcador até que o rasgo do suporte da sapata (c) fique bem em cima do pino do pé calcador (d).

O pé calcador irá encaixar automáticamente (f). Veriﬁque a ﬁgura (2).

Como trocar a sapata

Levate o pé calcador usando a alavanca. Pressione a haste (e) e a sapata se soltará ﬁgura 3.

Como inserir a guia para acolchoado

Encaixe o guia de costura (g) na

abertura, como mostra a ilustração 4.

Use para fazer bainhas, dobras, pregas,

quiltar, etc.

Atenção: Desligue sempre a maquina, para qualquer uma dessas operações.

COMO ENCHER A BOBINA 1- Coloque o carretel ou retrós de linha no

pino horizontal e o prendedor de carretel pequeno ou grande, dependendo do tipo que estiver usando. 2- Observando que o prendedor grande pode ser usando os dois lados.

O importante é que a linha corra solta e não se prenda ou enrole no pino enquanto estiver sendo utilizada para encher a bobina ou costurar.

3- Passe a linha pelos discos do tensor do enchedor de bobina, em sentido horário como indica a seta. 4- Passe a ponta da linha através do furo da bobina, de dentro para fora, como mostra a ilustração. 5- Coloque a bobina no eixo do enchedor, com a ponta da linha saindo pela parte

superior da bobina. Empurre o eixo do enchedor para a direita. 6- Segure ﬁrme a ponta da linha com uma das mãos. 7- Acione o pedal controlador de velocidade, após dar umas 5 voltas pare a máquina. 8- Corte com a tesoura a linha que você estava segurando.

Page 11

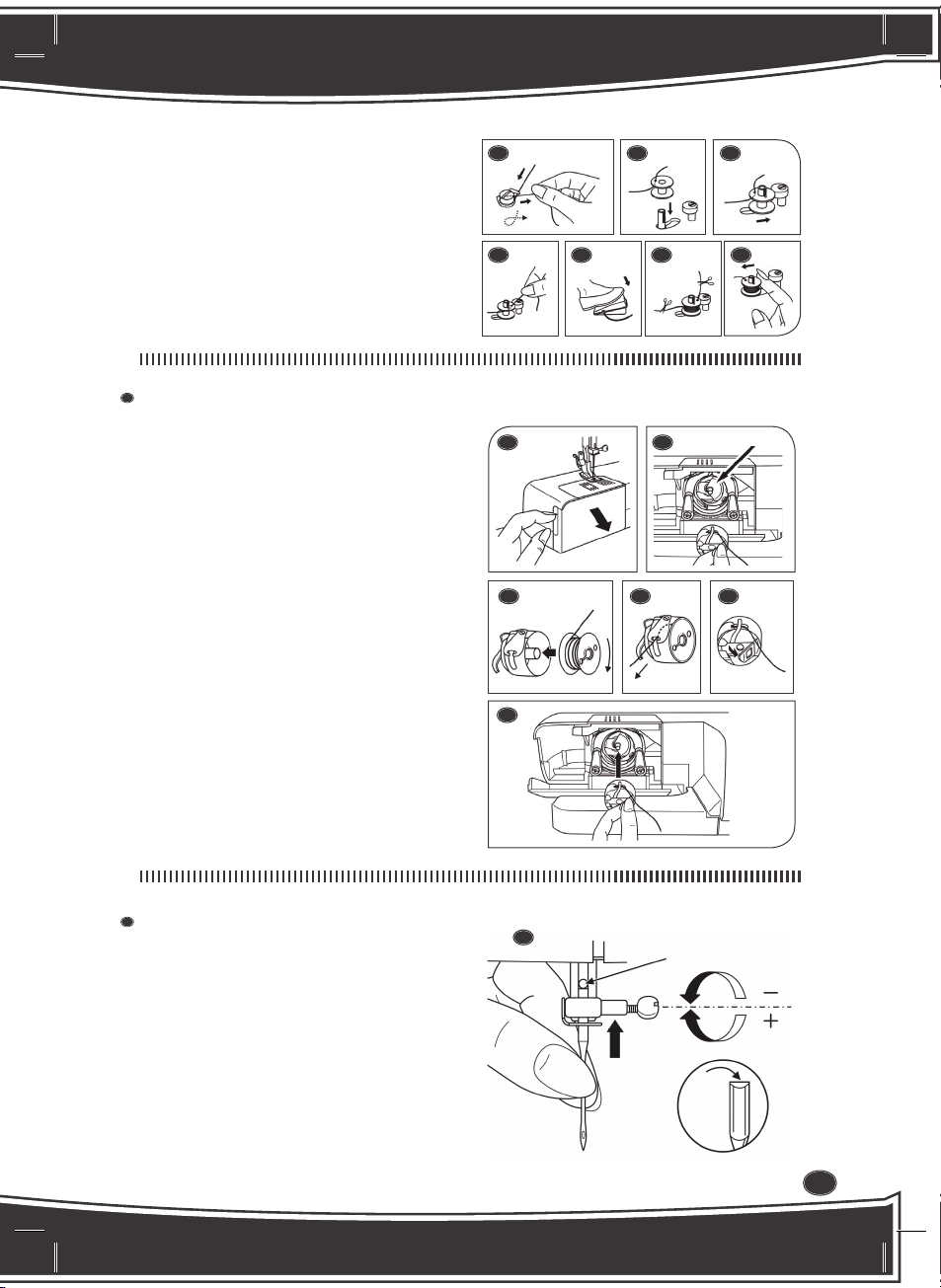

9- Acione novamente o pedal controlador de velocidade e encha a bobina até o ﬁnal. Empurre o eixo do enchedor de bobina para a esquerda e retire a bobina.

04 05

Importante:

Quando o eixo do enchedor de bobina estiver em movimento, a máquina não irá costurar, para voltar a costurar empurre o eixo do enchedor para a esquerda (posição de costura).

06 07 08 09

COMO COLOCAR A BOBINA NA CAIXA DE BOBINA

Quando inserir ou remover a bobina, a agulha precisa estar em uma posição mais alta.

1- Remova a extensão da base e abra o

compartimento da caixa de bobina. 2- Puxe a trava da caixa de bobina (a) e retire-a da máquina. Retire a bobina da caixa de bobina. 3- Segurando a caixa de bobina com a mão, insira outra bobina cheia, de modo que a linha ao ser puxada faça a bobina girar no sentido horário, como mostra a seta. 4- Passe a linha através da fenda e por baixo da mola da caixa, deixando para fora aproximadamente 15 cm de linha (4) 5- Segure a caixa da bobina pela trava e encaixe no pino como mostra a seta.

Veriﬁque se a caixa da bobina está encaixada no pino.

Atenção:

Desligue a máquina antes de inserir ou remover a caixa de bobina.

03 04 05

COMO TROCAR A AGULHA

Troque a agulha da máquina com frequência, principalmente se estiver com sinais de muito uso ou causando problemas na costura.

Coloque a agulha conforme a ilustração:

A- Solte o parafuso (A) lnsira a nova agulha (1). B- O lado chato do cabo da agulha (B)

deve ﬁcar sempre para trás.

C- Insira a agulha até o topo. D- Aperte o parafuso (A).

Page 12

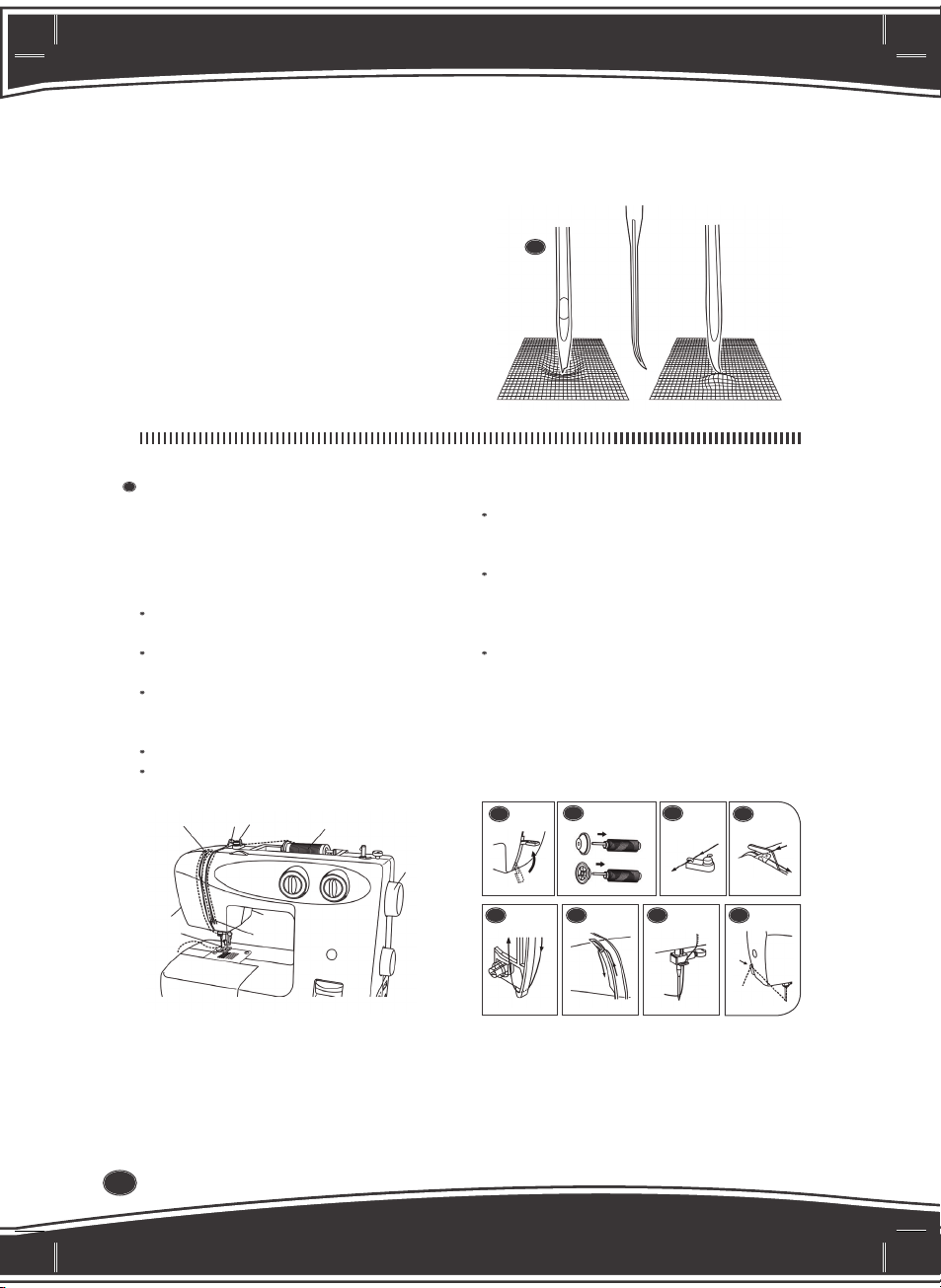

As agulhas devem estar sempre em perfeitas condições de uso (2)

Problemas na costura poderão acontecer com:

A- Agulhas tortas. B- Pontas daniﬁcadas. C- Agulhas com pontas cegas.

COMO PASSAR A LINHA SUPERIOR

Importante: A passagem de linha deve ser feita com muita atenção, caso não seja feita corretamente poderá acarretar vários problemas na costura:

Gire o volante em sua direção, para que

a agulha atinja a sua posição mais alta (1).

Levante o pé calcador através da alavanca

da barra do pé calcador (2).

Coloque o retrós de linha no pino porta

carretel e o prendedor de retrós, observando o tamanho do retrós usado (3).

Puxe a linha e passe-a pelo guia-ﬁo (4). Passe a linha pelo segundo guia-ﬁo (5).

AB C

Traga a linha para baixo fazendo com que

acompanhe o rasgo da direita, e passe-a por baixo (6).

Volte para cima acompanhando o rasgo da esquerda passe-a pelo estica-ﬁo da direita para a esquerda passando-a pela abertura do mesmo (7).

Traga a linha novamente para baixo e passe-a pelo guia-ﬁo localizado na barra da agulha, passe-a na agulha sempre de frente para trás (8).

Puxe uns 15 cm de linha e corte o excesso no cortador localizado na tampa frontal (9).

03 04

06 07 08 09

Page 13

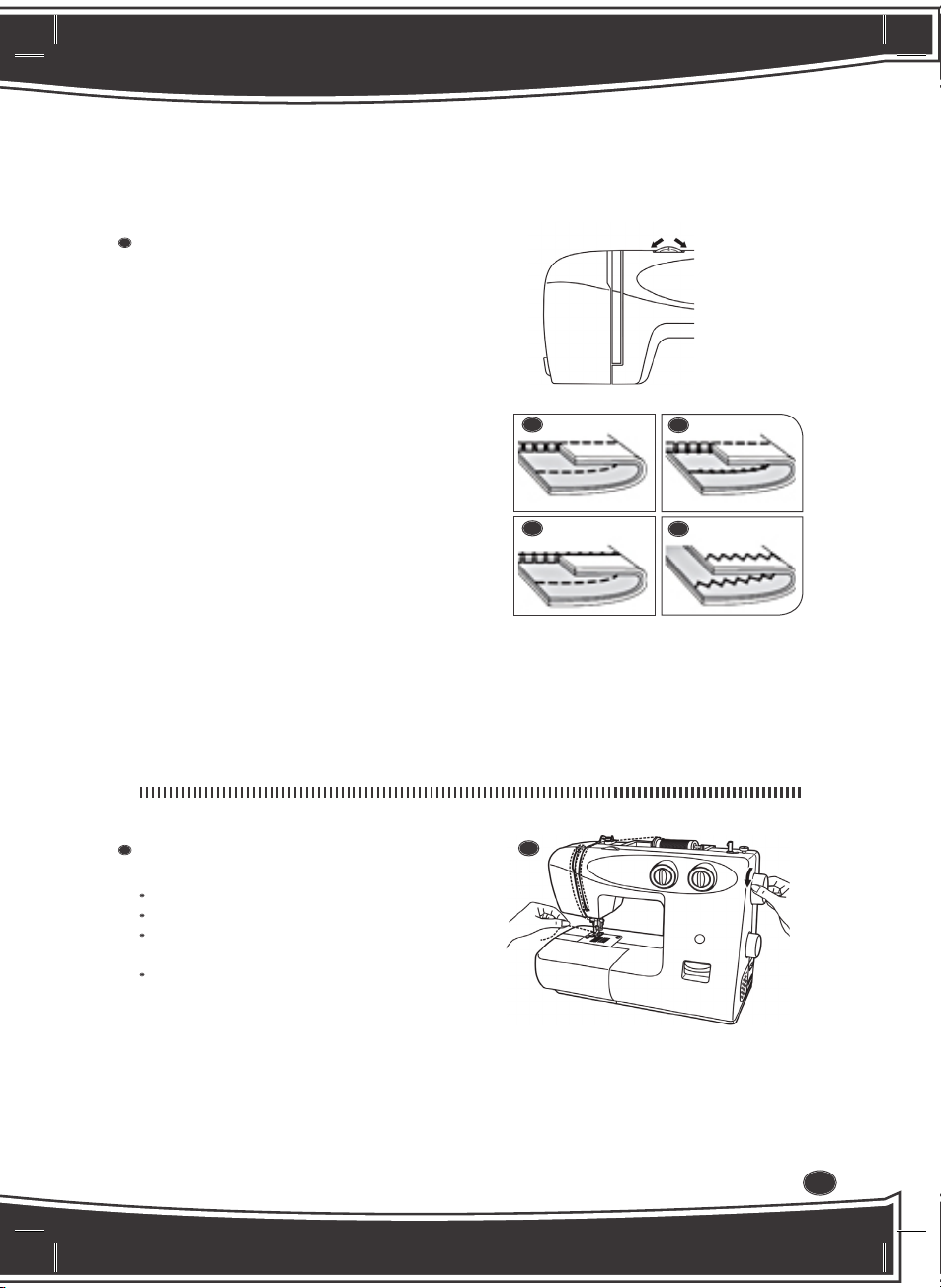

COMO REGULAR A TENSÃO DA LINHA

O ajuste básico da tensão é o nº (4). Para tecidos mais grossos e pesados, aumente a tensão girando o botão seletor de pontos como indica a seta para um nº maior. Para tecidos mais ﬁnos, reduza a tensão girando o botão seletor de pontos como indica a seta para um nº menor.

Menor

Maior

Veja alguns exemplos de ajuste de tensão.

A- Tensão correta em costura reta B- Tensão muito solta na costura reta

aumente a tensão. C- Tensão muito apertada na costura reta diminua a tensão.

D- Tensão correta no zig-zag e para pontos decorativos. A tensão está correta quando a linha de cima aparece no avesso do tecido.

Importante:

A tensão correta é importante para se conseguir a amarração perfeita do ponto. Não há uma tensão especiﬁcamente correta para todos os tipos de tecidos, funções e linhas. O ajuste balanceado da tensão (amarração uniforme em cima e em baixo) é desejável somente para a costura reta. 90% dos ajustes de tensão ﬁcam entre o nº “3” e “5”. Nos pontos zig zag e decorativos, a tensão da linha deverá ser menor do que para costura reta. Todos os pontos decorativos ﬁcarão perfeitos se a linha de cima aparecer no avesso do tecido.

COMO PUXAR A LINHA DA BOBINA

Levante o pé calcador.

Passe a linha na agulha de frente para trás. Segure a linha com a mão esquerda. Gire o volante para a sua direção (1), para

que a agulha abaixe e levante.

Puxe a linha para trazer a linha de baixo para

cima, através da rasgo da chapa da agulha (2).

Page 14

Passe as duas pontas das linhas de cima

e de baixo pela abertura da sapata e leve para trás (3).

Nota:

Caso esteja difícil a linha para cima, veriﬁque se a linha não está presa na extensão da base.

02 03

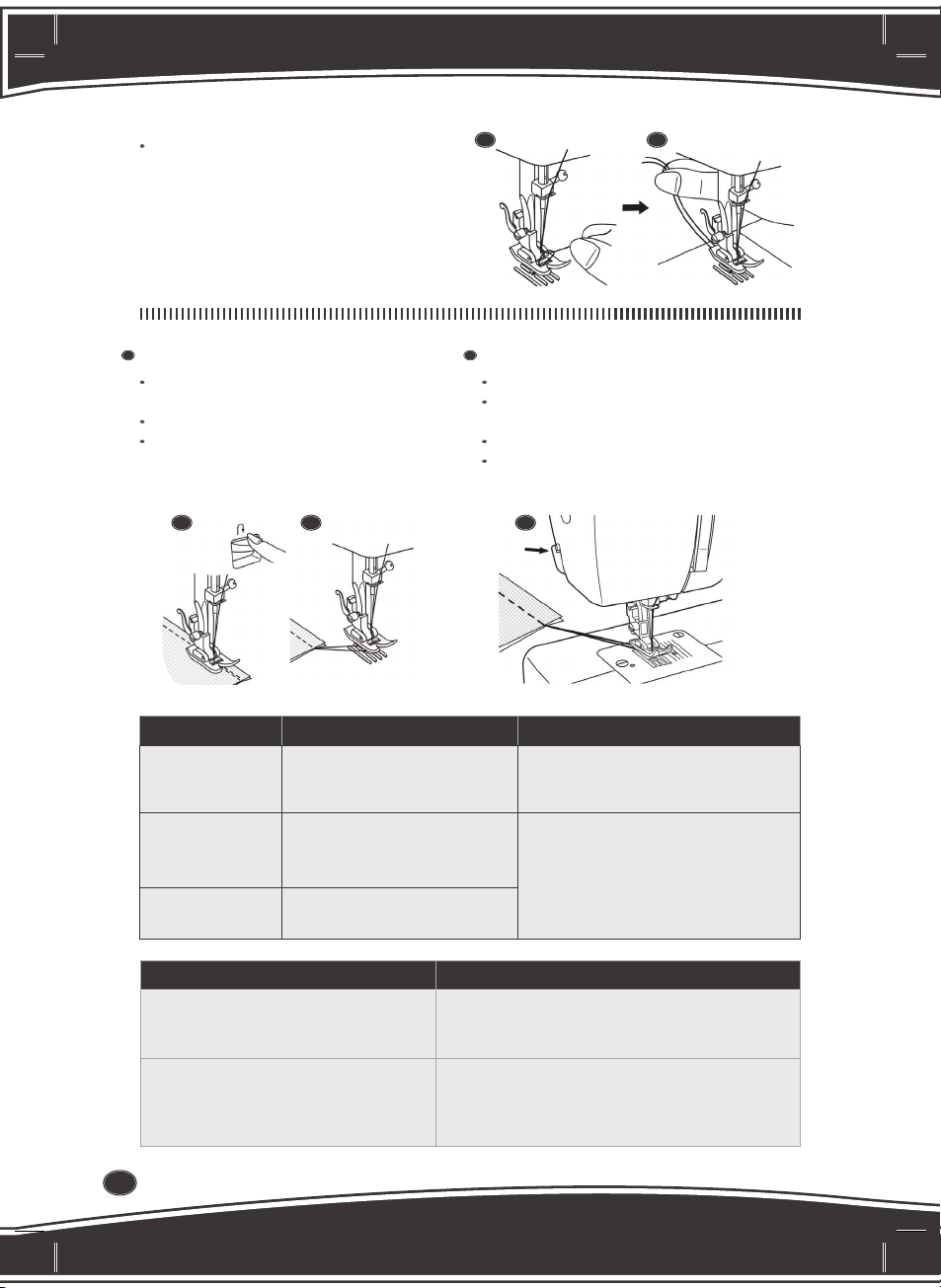

ARREMATE E RETROCESSO CORTADOR DE LINHA

Para arrematar o começo e o ﬁm da costura,

pressione a alavanca do retrocesso (A).

Faça alguns pontos para trás. Solte a alavanca e costure para

frente novamente (1).

Puxe a linha por baixo da sapata

Guie a linha para o lado da tampa frontal e dentro do cortador de linha (B).

Puxe a linha para baixo cortar (3).

Dessa forma, você terá os 15 cm necessários para iniciar uma nova costura.

AGULHA TECIDO LINHA

9-70 / 11-70

11-80 / 14-90

16-100

CARACTERÍSTICAS TIPOS DE TECIDOS

Agulhas pontas de seta.

Tamanhos vão de 9 (70) a 16 (110)

Agulhas pontas de bola que não

daniﬁcam o tecido. O tecido se

recompõem ao ser costurado.

Tamanhos vão de 9 (70) a 16 (110)

02 03

Tecidos leves como voal,

seda, cetim, Jersey, poliéster

e outros tecidos ﬁnos

Tecidos médios como

algodão, tricoline, linho,

oxford, gabardini, moleton

Tecidos pesados como sarja,

jeans, brim, veludos e outros.

Tecidos de ﬁbra natural, como algodão,

seda, etc. Não recomendada para tecidos

elásticos para não daniﬁcar as ﬁbras

Tecidos de ﬁbra natural ou sintética, bem

como misturados ou poliéster, como lycra,

jersey, malha e outros tecidos elásticos.

Linha de algodão,

poliéster ou mista

A maioria das linhas de boa qualidade,

serve para esses tecidos e agulhas.

Use linha de poliéster para tecidos

sintéticos e de algodão para tecidos

de ﬁos naturais. Use o mesmo tipo de

linha, em cima e em baixo

Page 15

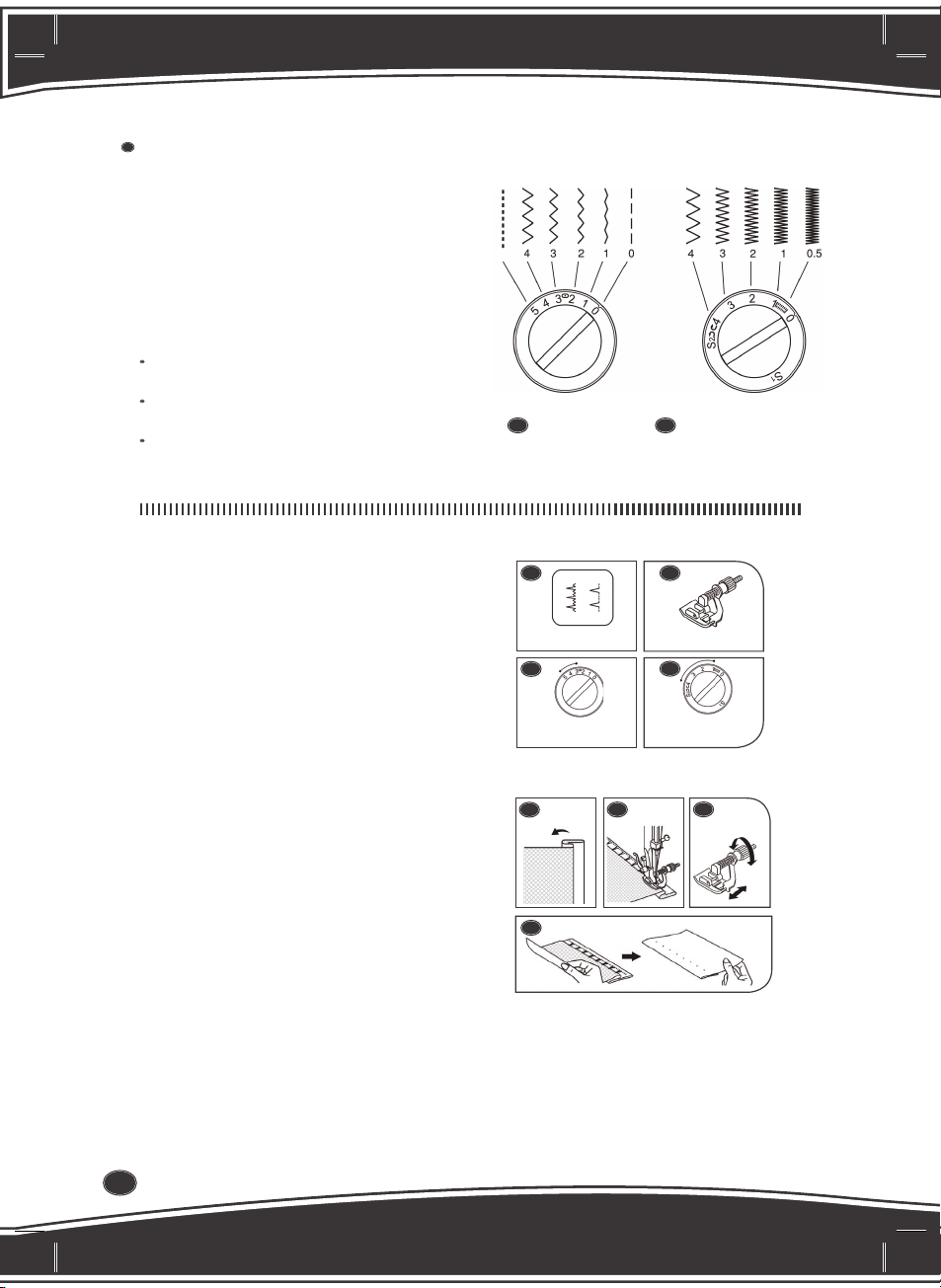

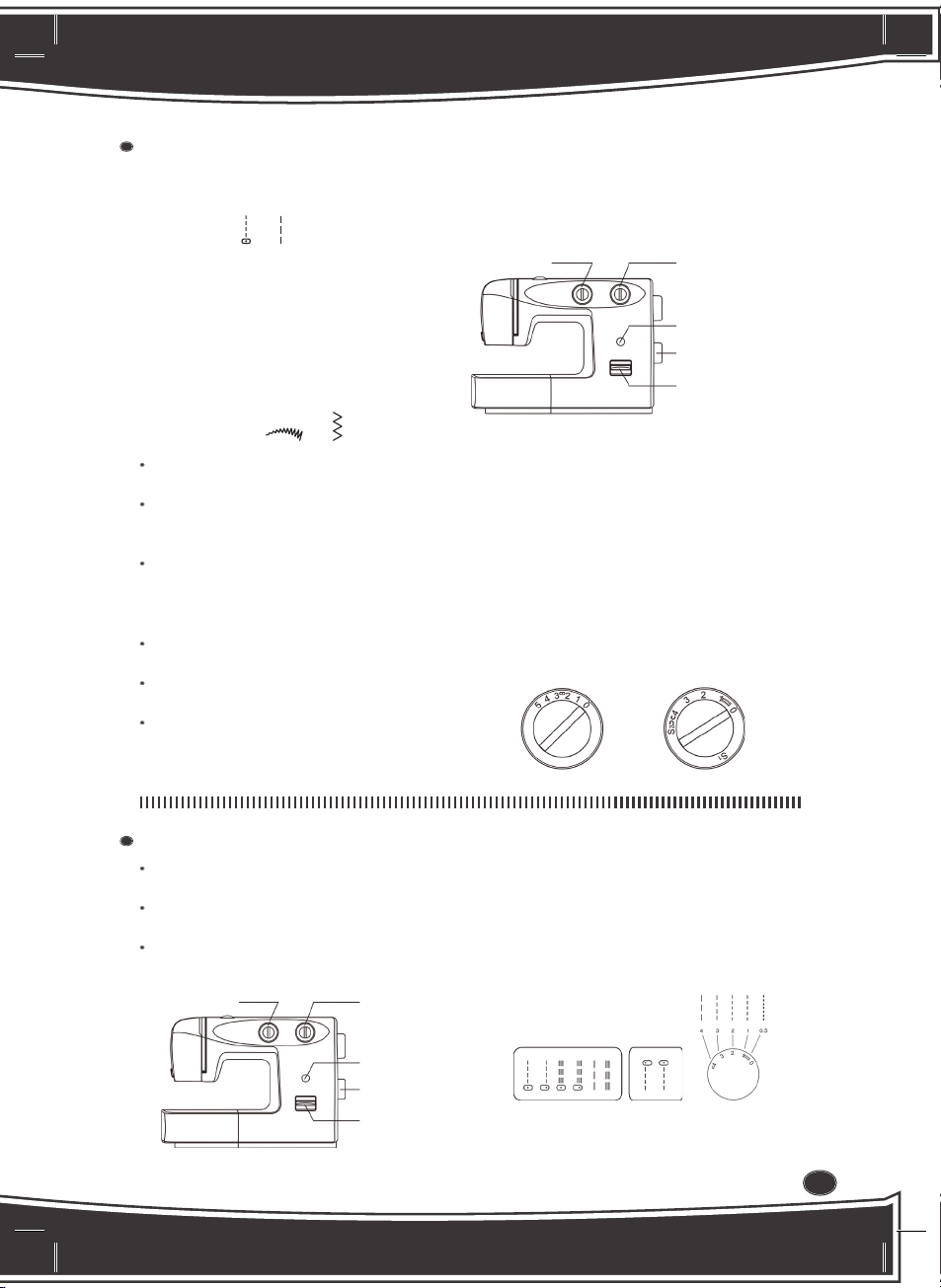

COMO SELECIONAR OS PONTOS

Sua máquina possui um sistema muito simples de seleção de pontos. Para selecionar o ponto desejado, basta girar o seletor de pontos (D) e alinhá-lo a marcação gravada na máquina.

Costura reta

Com o botão seletor de pontos selecione o ponto (A) que deve aparecer no visor dos pontos. Com o botão de comprimento dos pontos, ajuste o comprimento desejado do ponto que vai de 1 a 4. O botão da largura dos pontos e posição da agulha em qualquer posição.

Costura zig zag

Com o botão seletor de pontos selecione o

ponto (B) que deve aparecer no visor dos pontos.

Com o botão de comprimento dos

pontos, ajuste o comprimento desejado do ponto que vai de 1 a 4.

O botão da largura dos pontos e posição

da agulha pode estar entre 1 e 5.

Para obter outros padrões de pontos:

Com o botão seletor de pontos selecione

o ponto desejado.

Com o botão do comprimento dos

pontos selecione “S1 ou S2”

Com o botão da largura dos pontos e

posição da agulha ajuste a largura desejada do ponto que vai de 1 a 5.

Botão da largura dos pontos e posição da agulha

Botão do comprimento dos pontos S1 - S2

Volante manual

- Visor dos pontos

- Botão setor de pontos

- Alavanca de retrocesso

A- Botão de largura dos pontos e posição da agulha

B- Botão do comprimento do ponto S1-S2 C- Visor dos pontos D- Botão seletor dos pontos E- Alavanca de retrocesso

Botão da largura dos pontos

Botão do comprimento dos pontos

COMPRIMENTO DOS PONTOS

Selecione o ponto reto (A) no botão

seletor de pontos.

Ajuste o comprimento do ponto no

botão do comprimento dos pontos S1-S2.

Os pontos ﬁcarão menores à medida

Botão da largura dos pontos e posição da agulha

A B

Botão do comprimento dos pontos S1 - S2

Volante manual

- Visor dos pontos

- Botão seletor de pontos

- Alavanca de retrocesso

que chegarem perto de “0” e aumentará ao chegar em “4”. Usa-se pontos mais compridos para tecidos grossos e pontos mais curtos para tecidos e linhas ﬁnas

Pontos reto

Page 16

LARGURA E COMPRIMENTO DO PONTO ZIG ZAG

A largura máxima do zig zag é o nº “5”.

A largura do zig zag é determinada no seletor de pontos. Basta girar o seletor na posição desejada, como mostra na ﬁgura 1

Obs: Para costurar com a agulha dupla não deﬁnir a largura maior que o nº3, ﬁgura 1.

A densidade do zig zag aumentará à medida que

o comprimento chegar perto do “0” (ﬁgura 2).

O comprimento padrão do zig zag é perto

de 3 ou abaixo.

O zig zag denso é chamado de ponto cheio

ou acetinado e usado para fazer aplicações.

Botão da largura

dos pontos

Botão do comprimento

dos pontos “S1 e S2”

PONTO INVISÍVEL

O ponto invisível é muito utilizado para fazer bainhas invisíveis em cortinas, calças e saias.

1- Ponto invisível.

Pontos invísivel

Sapata Opcional

2- Sapata opcional, não fornecido com a

máquina.

3- Botão da largura do ponto entre 1 a 5. 4- Botão do comprimento do ponto 1 a 3.

2- Dobre o tecido fazendo a barra do

tamanho conforme ilustração, com o lado avesso para cima. 3- Coloque a primeira dobra do tecido sob a sapata. Gire o volante manualmente

Botão da largura

dos pontos

Botão do

comprimento dos

pontos S1 e S2

3 5

em sua direção, até que a agulha se mova completamente para à esquerda.

4- Gire o regulador (B) para ajustar o guia

de forma que os pontos maiores peguem o menos possível no tecido da 2ª dobra.

5- Desdobre o tecido a barra invisível esta pronta.

NOTA: Para obter um ponto invisível mais estreito ou largo, primeiro ajuste os seletores de comprimento e largura do ponto para o comprimento e largura desejados. Em seguida, ajuste a posição do guia do calcador.

Page 17

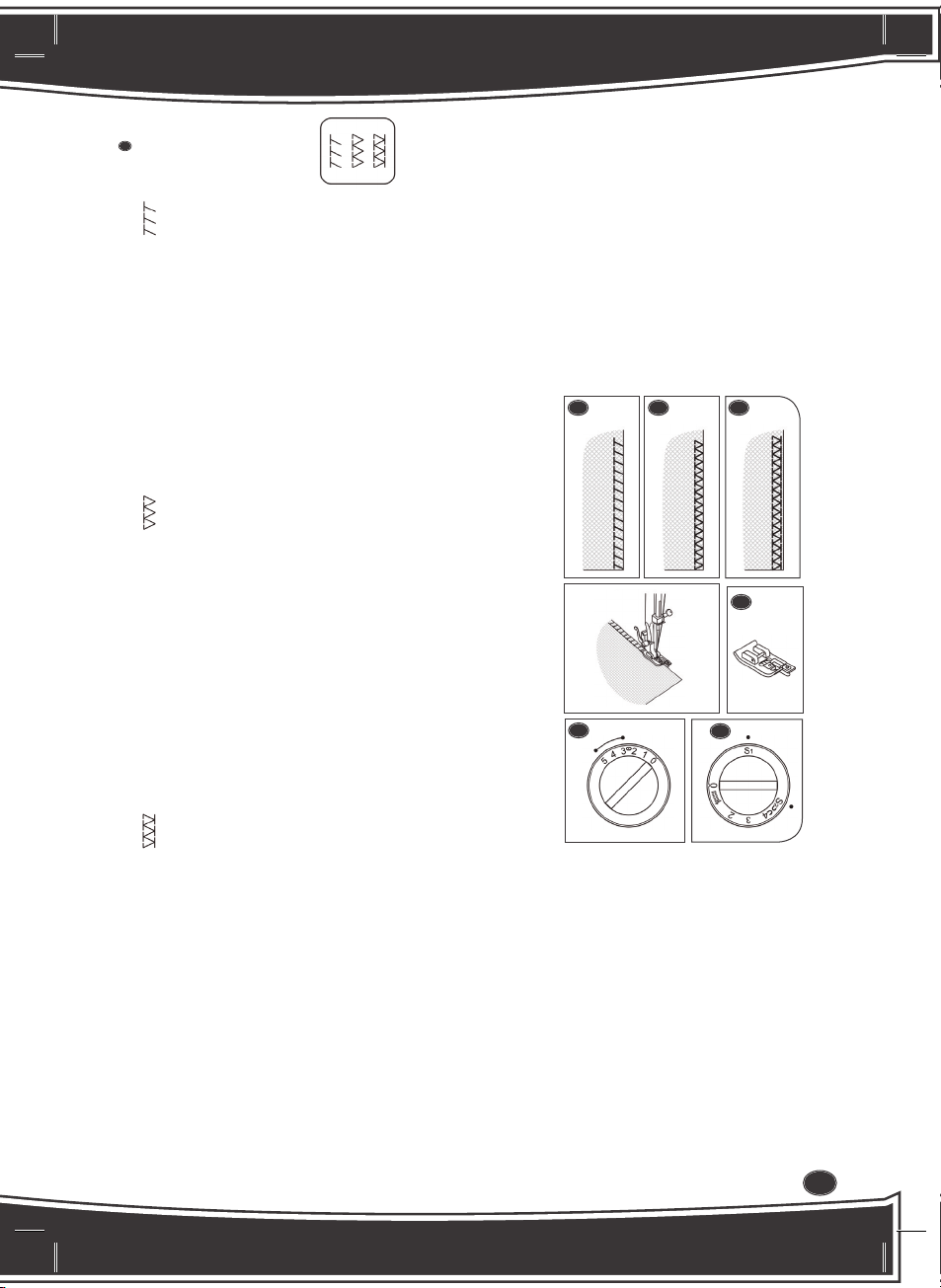

PONTOS FLEXÍVEIS

1 2 3

1- Ponto para unir tecidos

Este ponto une e arremata em uma única operação, produzindo uma costura estreita e elástica, excelente para roupas de praia, roupas esportivas, camisetas, roupas de bebê em nylon ﬂexível, jersey e algodão. Selecione a letra (E) no botão seletor de pontos:

4- Sapata de uso geral 5- Botão da largura dos pontos entre 3 a 5 6- Botão do comprimento do ponto no S1

2- Ponto de acabamento

Este é o mesmo ponto utilizado pela indústria de confecção que produz roupas esportivas. Ele une e arremata a costura em uma única operação. O ponto de acabamento também é eﬁciente para reparar rasgos ou costuras gastas nas roupas. Selecione a letra (E) no botão seletor de pontos:

4- Sapata de uso geral 5- Botão da largura dos pontos entre 3 a 5 6- Botão de comprimento dos pontos S1

3- Ponto de acabamento duplo

Este ponto pode ser utilizado de três maneiras: ele é perfeito para costurar elástico, para unir e dar acabamento em uma única operação. É muito utilizado em tecidos levemente ﬂexíveis ou normais, como linho e tweed (mistura de lã) e mesmo para tecidos médios e pesados, como algodão. Selecione a letra (F) no botão seletor de pontos:

01 02 03

4- Calcador de uso geral 5- Botão da largura dos pontos entre 3 a 5 6- Botão de comprimento dos pontos S1

Page 18

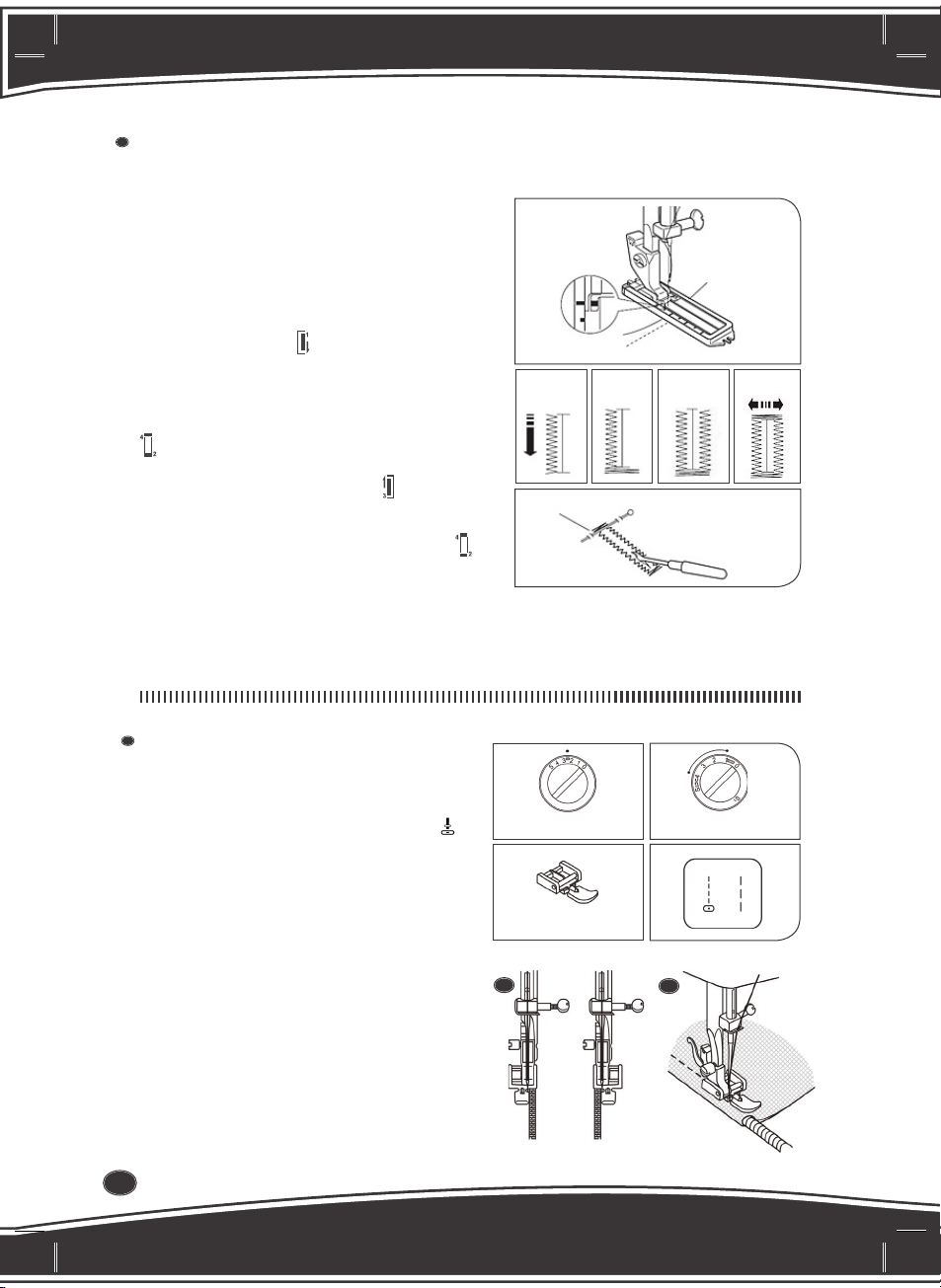

COMO FAZER O CASEADO DO BOTÃO EM 4 PASSOS

1- Retire o calcador de uso geral e monte o calcador para caseado (A) 2- Com o botão a ser utilizado, marque no tecido o lugar e o tamanho do caseado do botão, acrescente 0,3 para o acabamento.

3- Posicione o tecido embaixo do calcador. 4- Botão da largura dos pontos no (5). 5- Botão do comprimento dos pontos S1 e S2

entre 0,5 a 1 6- Selecione o ponto e costure até atingir a marca. 7- Pare a máquina, levante a agulha girando o volante em sua direção. 8- Gire o botão seletor de pontos para 2/4

costure uns 4 pontos.

9- Pare a máquina, levante a agulha e gire o botão seletor de pontos para 3 outro lado da casa até a marcação. 10- Pare a máquina, levante a agulha e volte o botão seletor de pontos em 2/4 costure mais uns 4 pontos para fechar a casa.

11- Levante a sapata e retire o tecido. 12- Use o abridor de casas para abrir o meio da casa

do botão, coloque um alﬁnete na frente conforme a ﬁgura (B), tomando cuidado para não cortar a linha da costura, cortando somente o tecido.

(1) no seletor de pontos

e costure o

2/4 3 3/4

COMO PREGAR ZÍPER E CORDONÊ

1- Selecione o ponto reto (A) no botão

seletor de pontos. 2- Selecione no botão da largura dos pontos a posição de agulha centralizada 3- Ajuste o botão do comprimento dos pontos S1 e S2 entre 1 a 4 (de acordo com a espessura do tecido). Troque para a sapata de pregar zíper. 4- A sapata de pregar zíper poderá ser instalada à direita ou esquerda, dependendo de qual lado da sapata vai costurar primeiro, ﬁgura (1) 5- Para costurar no fecho do zíper, abaixe a agulha no tecido, levante o pé calcador e empurre o fecho do zíper para trás da sapata. Abaixe o calcador e continue a costurar. 6- Também é possível costurar um cordonê em uma tira em viés, para acabamentos em debrum ou cordões, ﬁgura (1)

Botão da largura dos pontos

Sapata para

pregar Ziper

Botão do comprimento

dos pontos S1 e S2

Page 19

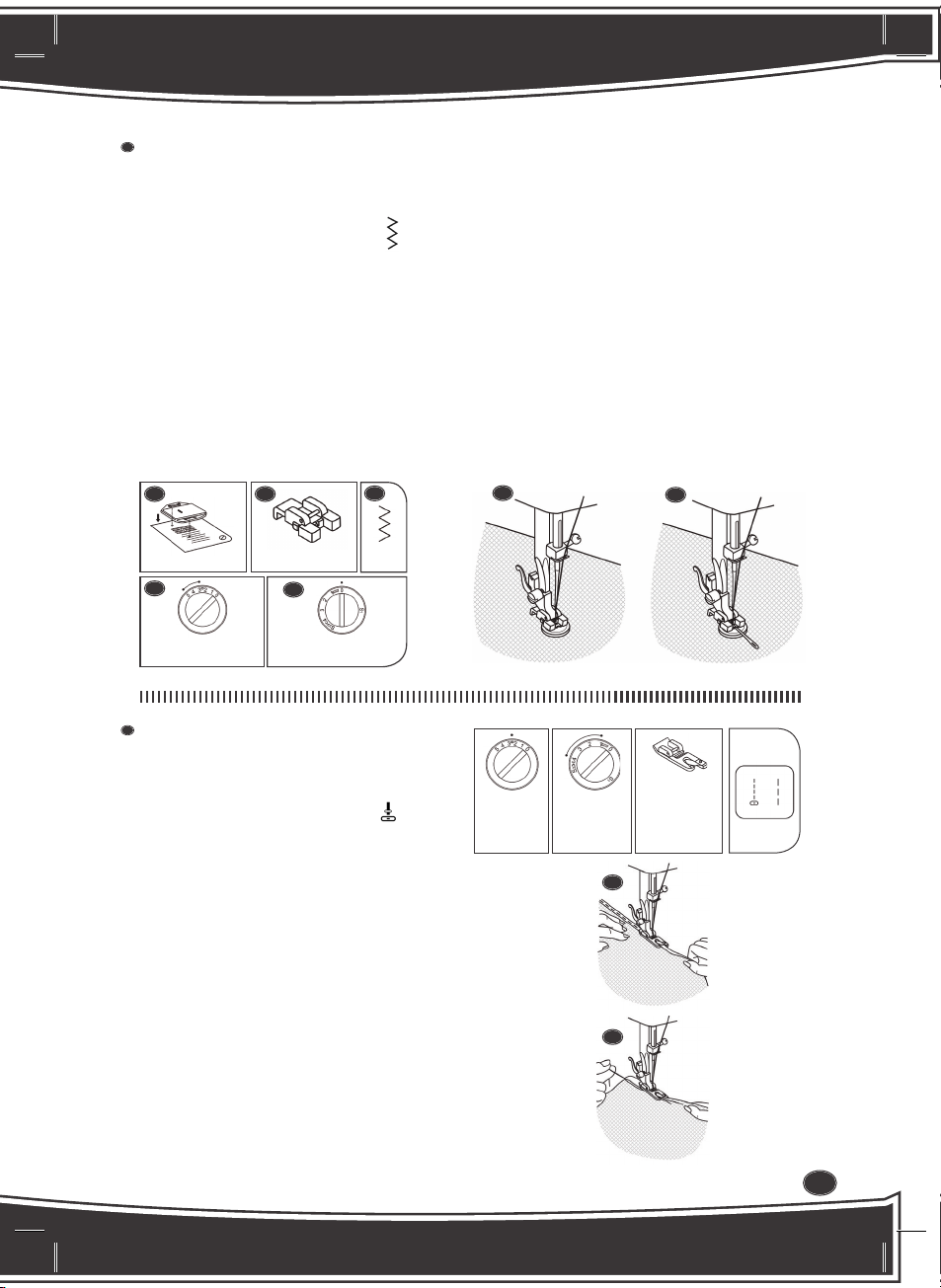

COMO PREGAR BOTÕES

1- Instale o isolador dos dentes (1). 2- Monte na máquina a sapata para

pregar botão (2) 3- Selecione o ponto zig zag (B) no botão seletor de pontos 4- Ajuste a largura correta do zig zag no botão da largura dos pontos, que deve corresponder com a distância dos dois furos do botão. 5- Ajuste em (0) o botão do comprimento do ponto S1 e S2 (5) 6- Coloque o tecido e o botão debaixo da sapata como mostra a ilustração. (6) 7- Gire o volante em sua direção fazendo com que a agulha penetre nos dois furos

do botão com precisão. Se houver necessidade de ter uma folga entre o botão e o tecido, coloque um alﬁnete ou uma agulha de mão no meio do botão antes de costurar. Depois de pronto retire o alﬁnete ou a agulha.

8- Costure devagar, mais ou menos 6 pontos. 9- Levante o pé calcador e retire o trabalho.

Puxe a linha para o avesso e dê um nó. Corte as linhas.

Para costurar botões de quatro furos, costure dois furos, depois vire o botão para frente e costure os dois furos de trás.

Isolador dos dentes

Botão da largura

dos pontos

Sapata para

pregar bolão

Botão do comprimento

dos pontos S1 e S2

Ponto

zig zag

BAINHA ESTREITA

Selecione o ponto reto (A) no botão seletor de pontos. Selecione no botão da largura dos pontos a posição de agulha centralizada

Ajuste o botão do comprimento dos pontos S1 e S2 entre 1 a 4.

1- Dobre a borda do tecido aproximadamente 3mm e em seguida, dobre a mesma borda mais uma vez aproximadamente 5mm;

2- Abaixe a agulha segurando o volante em sua direção e abaixe a sapata. Faça vários pontos e levante a sapata. Insira a dobra do tecido na abertura espiral da sapata para bainha estreita. Ajuste a posição do tecido em relação a sapata e encaixe-o, conforme a ilustração ao lado, para facilitar a formação da bainha em toda a borda do tecido.

3- Abaixe o pé calcador e comece a costurar lentamente guiando a borda do tecido no encaixe da sapata e observando o seu deslocamento e formação da bainha.

Botão da largura dos

pontos

Botão do

comprimento

dos pontos

S1 e S2

Sapata

para banhia

estreita

Acessório

opicional não

fornecido com

a máquina

Page 20

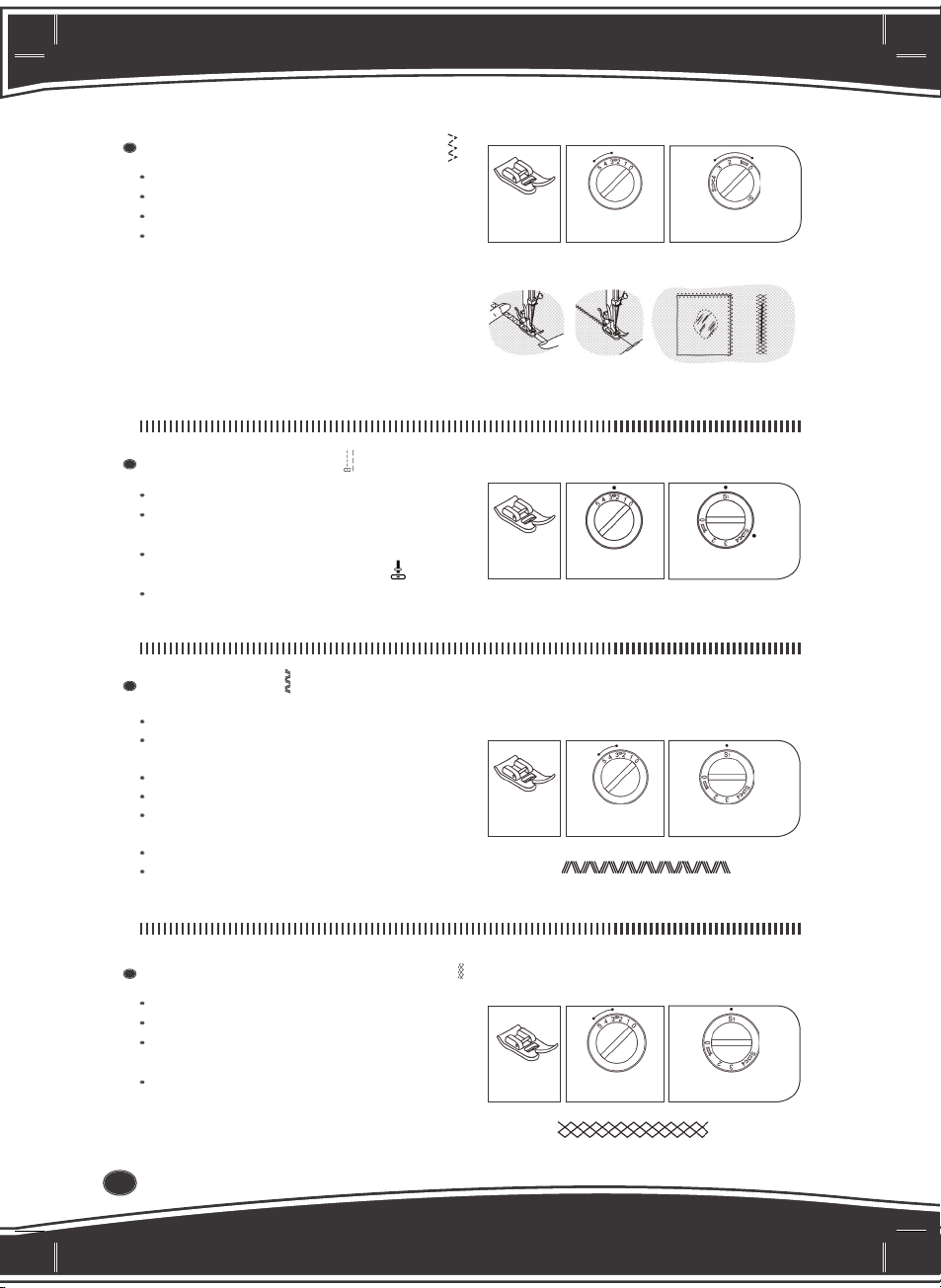

MULTI ZIG ZAG TRÊS PONTINHOS

Sapata de uso geral. Selecione o ponto (C) no botão seletor de pontos. Botão da largura dos pontos entre 4 a 5. Botão do comprimento dos pontos entre 0,5 a 2.

Este é um ponto muito ﬁrme, pois faz três pequenos pontos, enquanto o zig zag normal faz somente um. Por esta razão é um ponto recomendado para chulear todos os tipos de tecidos. Também é ideal para cerzir, remendar, costurar toalhas e pregar ou rebater elástico chato.

PONTO RETO FLEXÍVEL

Sapata de uso geral. Selecione o ponto reto (A) no botão

seletor de pontos.

Selecione no botão da largura dos pontos

a posição de agulha centralizada .

Ajuste o botão do comprimento dos

pontos em S1 ou S2.

PONTO RIC RAC

Sapata de

uso geral

Sapata de

uso geral

Botão de largura

dos pontos

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

Botão do comprimento

dos pontos S1 e S2

Sapata de uso geral. Selecione o ponto (B) no botão seletor

de pontos.

Botão da largura dos pontos entre 3 e 5. Botão do comprimento no S1 ou S2. O ponto ric rac é muito utilizado para

pesponto decorativo.

Ele é ideal para mangas, bainhas, golas e cavas. Também pode ser utilizado para costuras

que exijam resistência.

PONTO COLMÉIA CASA DE ABELHA

Sapata para uso geral. Selecione o ponto (C) no botão seletor de pontos. Selecione no botão da largura

dos pontos entre 3 e 5.

Botão do comprimento dos pontos S1.

Este ponto é ideal para decorar e útil para chuleado, pregar elástico e renda elástica.

Sapata de

uso geral

Sapata de

uso geral

Botão de largura

dos pontos

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

Botão do comprimento

dos pontos S1 e S2

Page 21

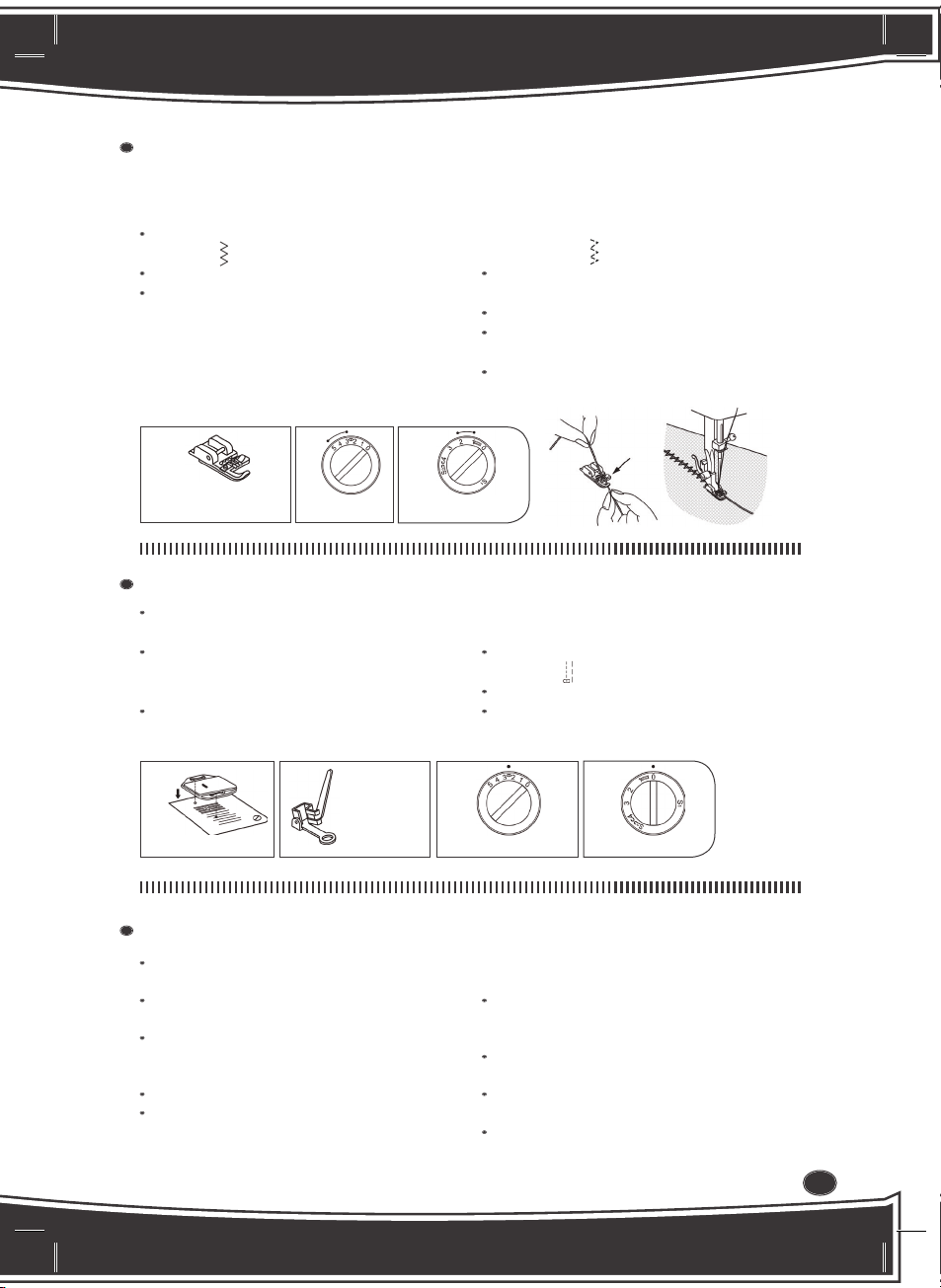

COMO PREGAR CORDÕES

Cordão Simples

Sapata para pregar cordões.

Selecione o ponto (B) no botão seletor

de pontos .

Botão da largura dos pontos entre 3 e 5. Botão do comprimento dos pontos S1 e

S2 entre 1 e 2.

1- Insira o cordão na ranhura central da

sapata através da abertura do lado direito. Puxe o cordão uns 5cm por trás do calcador.

2- Selecione a largura de ponto de maneira que cubra somente o cordão. Abaixe o pé calcador e costure lentamente, guiando o cordão.

Cordão triplo

Selecione o ponto (C) no botão seletor de pontos.

Botão da largura dos pontos no 5.

Botão da largura dos pontos entre S1 e S2, entre 1 e 2.

Insira três cordões na sapata para pregar botões.

Sapata para pregar cordão

Acessório opcional não

fornecido com a máquina

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

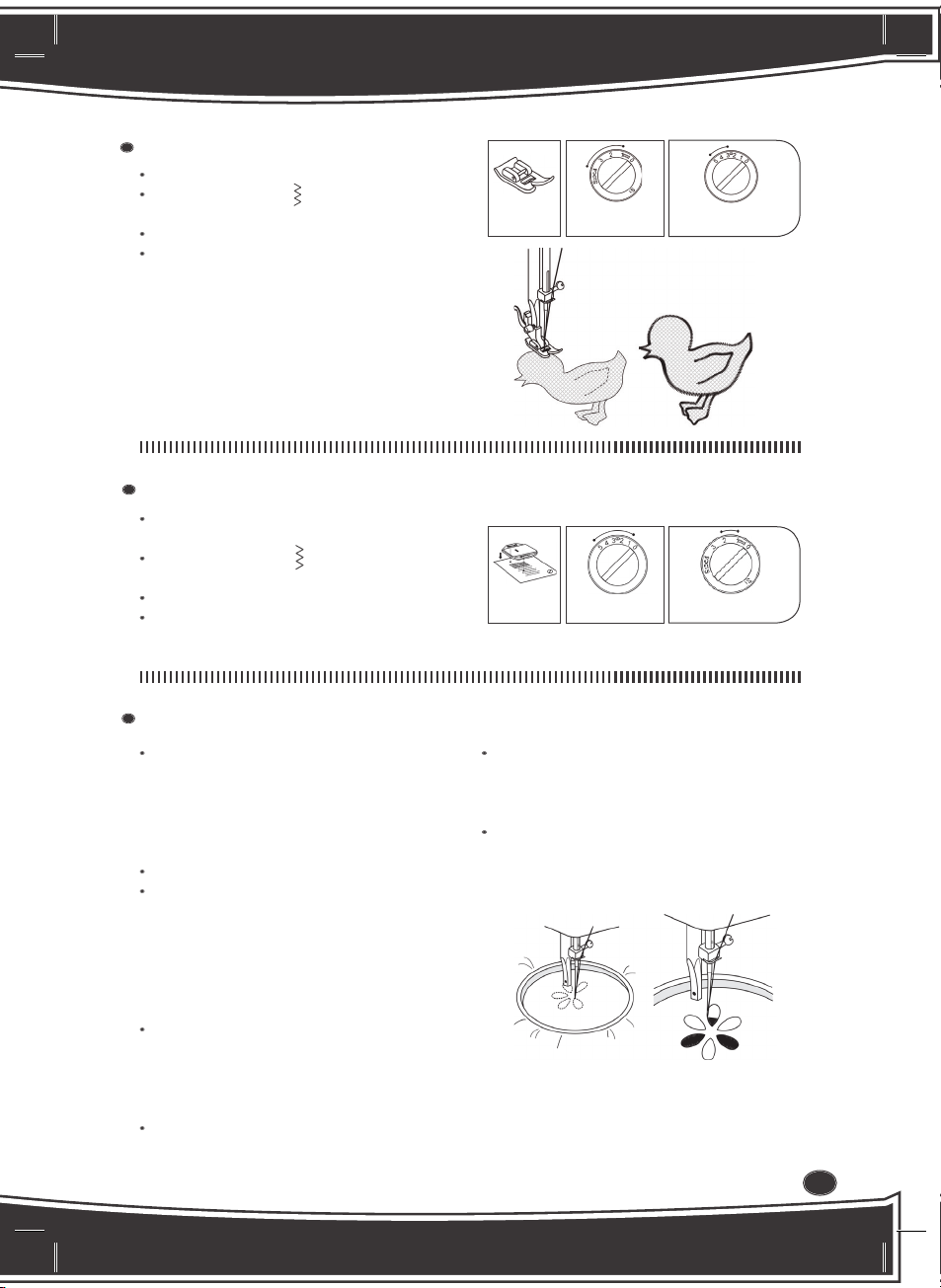

QUILT LIVRE

Instale o isolador dos dentes (1),

conforme desenho.

Remova o suporte do pé calcador (2)

e monte a sapata para quilt livre como mostra a ilustração 3.

O pino (a) do pé calcador deverá ﬁcar na

parte superior da haste do prendedor da

Isolador dos dentes

Sapata para Quit Livre Acessórios Opcionais não fornecidos com a máquina

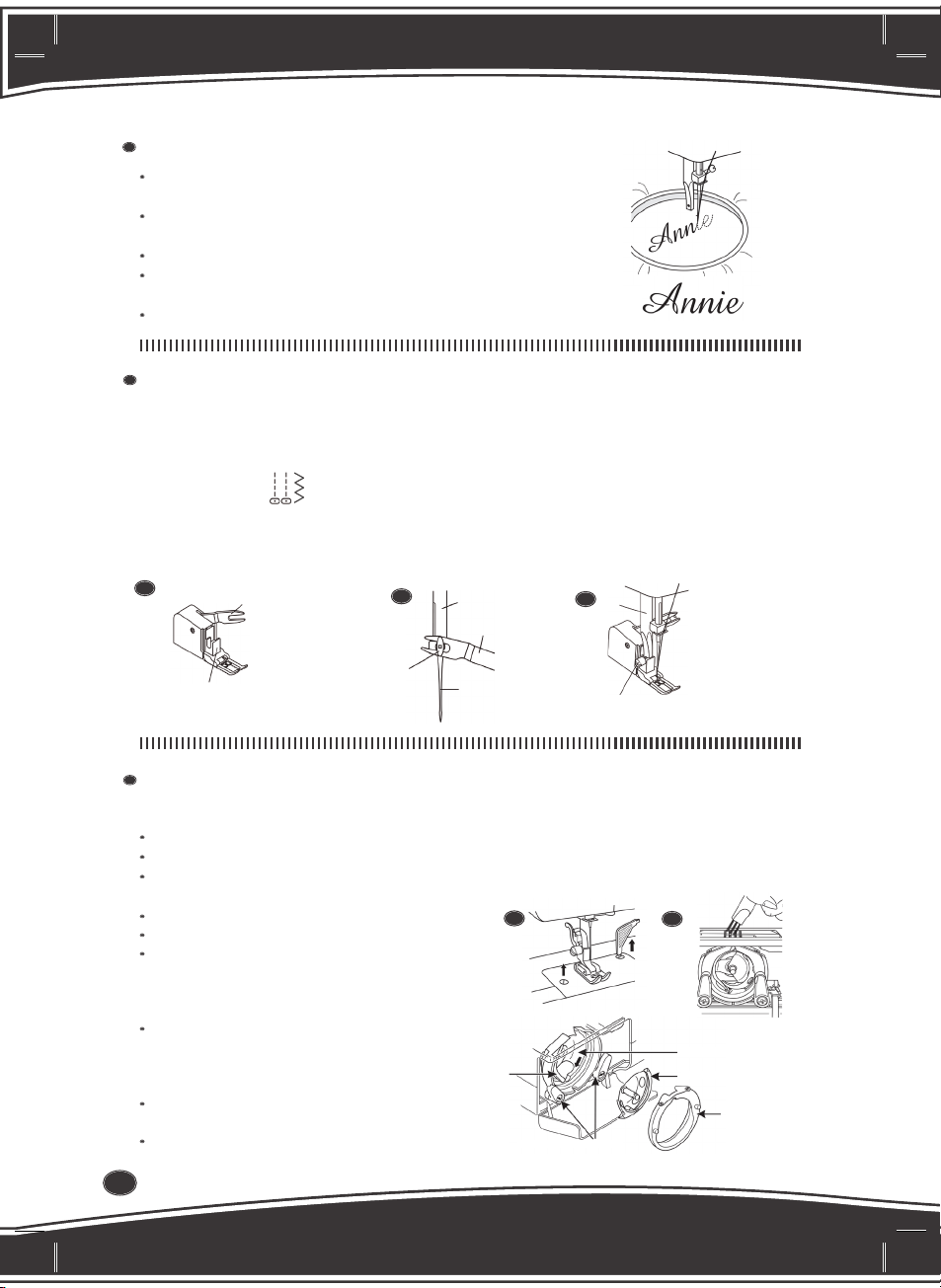

BORDADO LIVRE

Desenhe o bordado no tecido com um

marcador lavável.

Coloque o tecido bem esticado em um

bastidor (não fornecido com a máquina).

Girando o volante em sua direção, levante a agulha até sua posição mais alta e deslize o bastidor sob a agulha.

Abaixe o pé calcador.

Segure levemente a linha da agulha com a mão esquerda e gire o volante com a

agulha (b). Monte o pé calcador na barra de pressão e aperte o parafuso de ﬁxação (c).

Selecione o ponto (A) no botão seletor

de pontos .

Botão da largura dos pontos entre 3 a 5. Botão do comprimento dos pontos S1 e

S2 em (0).

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

mão direita em sua direção até que a água traga a linha da bobina para cima.

Segure ambas as pontas das linhas ﬁrmemente com a mão e faça de 3 a 5 pontos de costura reta em um mesmo lugar.

Selecione o ponto zig zag e ajuste a largura do ponto como desejado.

Faça uma costura em todo o contorno e em direção ao centro.

Mantenha os pontos próximos uns dos outros.

Page 22

Você fará pontos maiores movendo o bastidor mais rapidamente e menores mais lentamente.

Faça alguns pontos de reforços no ﬁnal da costura, pressionando a alavanca de retrocesso.

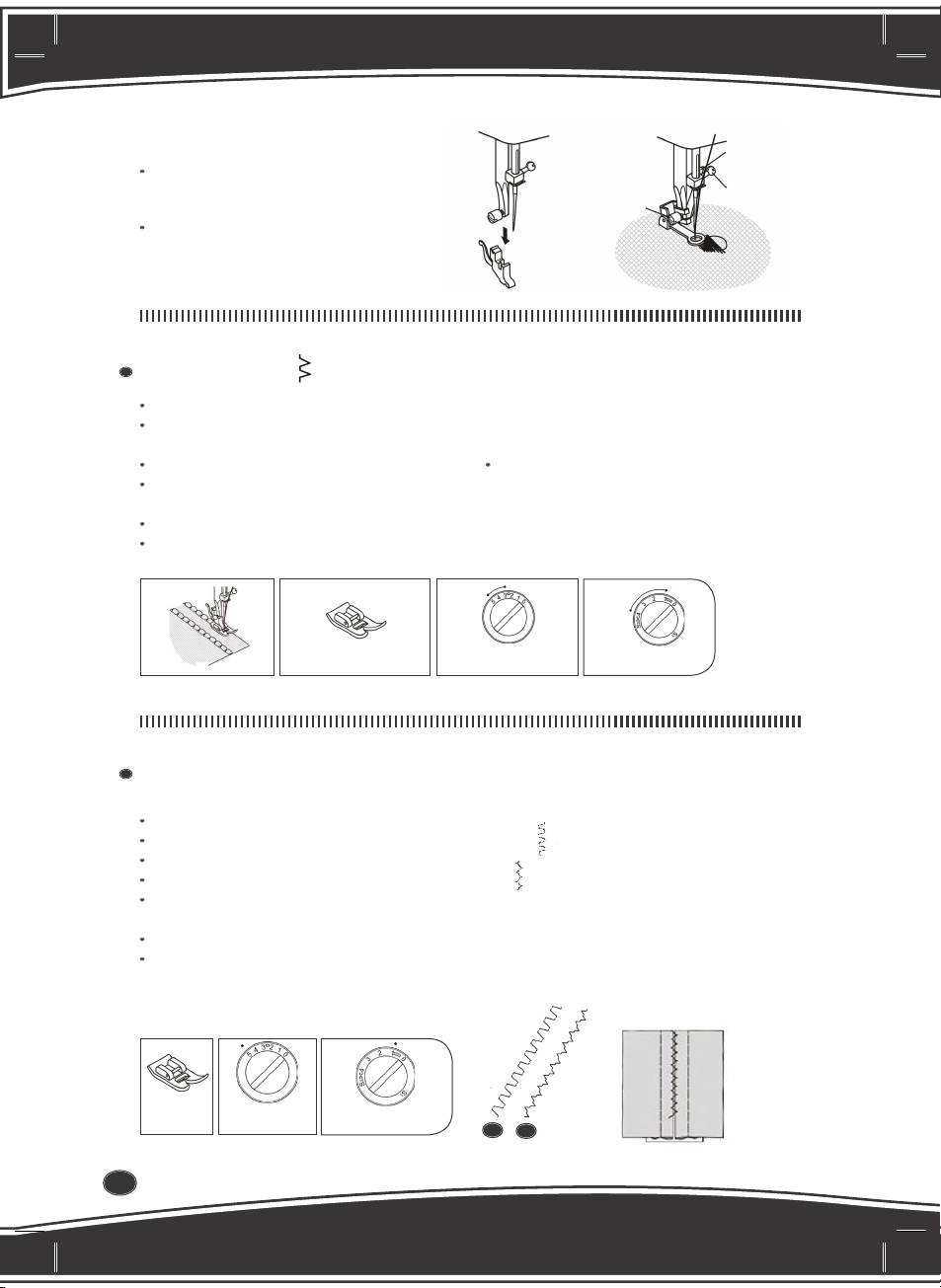

PONTO CONCHA

Sapata de uso geral. Selecione o ponto (E) no botão

seletor de pontos.

Botão da largura entre 3 e 5. Botão do comprimento do ponto S1 e S2,

entre 1 a 3.

Dobre a borda do tecido para baixo e passe-a. Coloque o lado direito do tecido para cima,

de forma que a parte do ponto zig zag ﬁque sobre a borda dobrada esticando o tecido e formando uma bainha do tipo concha.

Corte o excesso de tecido e arremate a costura.

Dica: Para melhorar o resultado experimente diferentes comprimentos e largura do ponto.

Sapata de uso geral

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

PONTO PARA UNIR TECIDOS

Calcador de uso geral.

Selecione o ponto (F) no botão seletor de pontos Selecione o ponto (G) no botão seletor de pontos Botão da largura 5 Botão do comprimento do ponto S1 e S2, no 1 Este ponto é ideal para unir duas peças tecido, deixando um pequeno espaço entre elas.

Para costurar as duas peças lembre-se de deixar um pequeno espaço.

Para preparar o tecido: Dobre as bordas e passe-as a ferro.

Fixe as peças de tecido com alﬁnetes sobre um papel de seda com um espaço de 3mm entre elas. Costure sobre a fresta, permitindo que a agulha toque ambos os tecidos. Remova os alﬁnetes e o papel de seda.

Sapata de

uso geral

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

Page 23

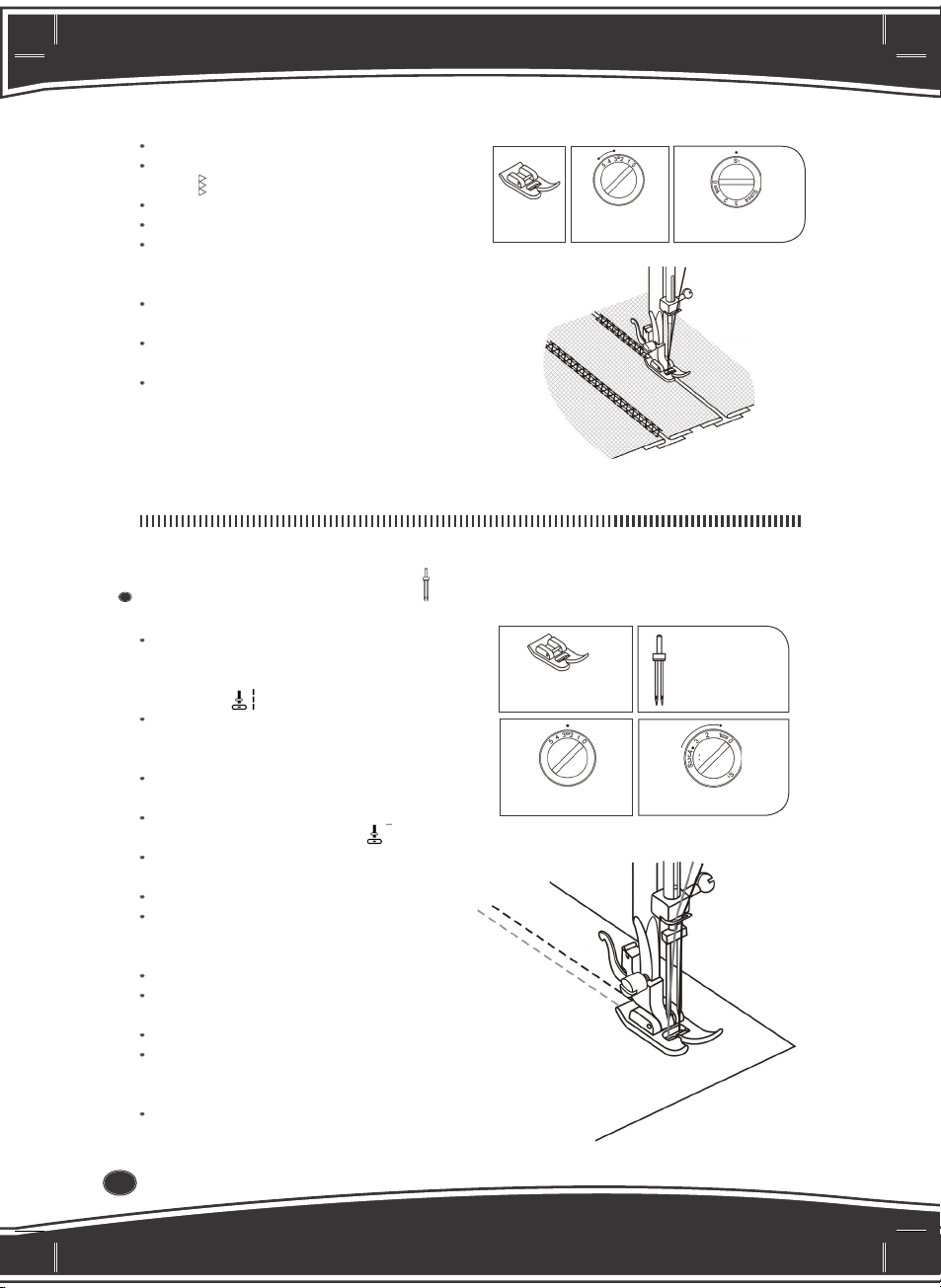

GUIA DE COSTURA

Sapata para quilting (acessório opcional não

fornecido com a máquina).

Selecione o ponto reto (A) no botão seletor de

pontos na posição de agulha centralizada

Botão da largura dos pontos na posição de

agulha centralizada.

Botão do comprimento dos pontos entre 1 a 4.

Monte o guia de costura para fazer bordas e

acolchoados (Quilt) paralelos e com espaços iguais.

Monte o guia no rasgo existente na parte de trás da haste do calcador conforme mostra ilustração.

Ajuste a distância do guia em relação à água,

deixando a largura conforme desejado.

Faça primeiramente uma linha de costura

Guia de costura

Botão de largura

guardando-se pela borda do tecido e posteriormente utilize esta primeira linha de costura para guiar a outra linha de costura que será feita.

Continue fazendo consecutivamente as outras linhas de costura mantendo a mesma distancia previamente ajustada.

PARA FRANZIR UMA ÚNICA CAMADA DE TECIDO:

A sapata para franzir pode formar ﬁleiras de franzidos de modo rápido e fácil.

Selecione o ponto reto (A) no botão

seletor de pontos.

Selecione no botão da largura dos pontos

a posição de agulha centralizada

Ajuste o botão do comprimento dos

pontos S1 e S2 entre 1 a 4.

1- Instale a sapata para franzir (acessório

opcional não fornecido com a máquina).

2- Posicione o tecido sob a sapata. 3- Selecione um comprimento de ponto

mais comprido e aumente levemente a

tensão da linha superior.

dos pontos

Sapata para quilting

Acessório opcional não

fornecido com a máquina

Botão do comprimento

dos pontos S1 e S2

Sapata para Franzir

Acessório opicional não

fornecido com a máquina

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

PATCH WORK REMENDO

Você pode utilizar este ponto de três maneiras: ele é perfeito para costurar elástico, para unir e dar acabamento em uma única operação. É muito utilizado

em tecidos levemente flexíveis ou normais, como linho e tweed (mistura de lã) e para tecidos médios a pesados, como algodão.

Page 24

Sapata de uso geral Selecione o ponto (F) no botão seletor de

pontos

Botão de largura dos pontos entre 3 a 5. Botão do comprimento dos pontos S1.

Este ponto é ideal para unir duas peças de tecidos, deixando um pequeno espaço entre elas.

Para costurar as duas peças lembre-se de

deixar um pequeno espaço.

Para preparar o tecido: Dobre as bordas e

passe-as a ferro.

COSTURA COM AGULHA DUPLA

Ao costurar com agulha dupla, sempre prosseguir lentamente e com o botão da largura dos pontos na posição de agulha centralizada .

A costura com agulha dupla produz duas linhas de pontos paralelos, útil para fazer pesponto duplo e outros efeitos decorativos.

Selecione o ponto reto (A) no botão seletor

de pontos.

Selecione o botão da largura dos pontos a

posição de agulha centralizada .

Ajuste o botão do comprimento do pontos

S1 e S2 entre 1 a 4.

Insira a agulha dupla

Instale o pino porta-retrós vertical. Coloque um retrós de linha em cada um dos pinos.

Passe as duas linhas como se fosse uma. Passe cada linha separadamente em cada

agulha de frente para trás.

Lace a linha da bobina como de costume.

Puxe as três linhas juntas para trás da máquina por baixo da sapata deixando em torno de 10 cm de sobra.

Costure lentamente.

Sapata de

uso geral

Sapata de uso geral

Botão de largura

dos pontos

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

Agulha dupla Acessório

opcional não fornecido com a máquina

Botão do comprimento

dos pontos S1 e S2

Page 25

APLICAÇÕES OU PATCH COLAGEM

Sapata de uso geral.

Selecione o ponto (B) no botão seletor

de pontos.

Botão da largura dos pontos entre 1 a 5.

Botão do comprimento do ponto entre

0,5 a 1.

1- Posicione a aplicação no tecido de fundo. 2- Alinhe a agulha de modo que penetre

na aplicação e no tecido de fundo cobrindo toda a extremidade da aplicação. Mantenha a agulha dentro do tecido, levante o pé calcador e gire para fazer os cantos.

MONOGRAMA E BORDADO COM BASTIDOR

Instale o isolador dos dentes,

conforme desenho.

Selecione o ponto (B) no botão seletor de pontos.

Botão da largura dos pontos entre 1 a 5.

Botão do comprimento dos pontos S1

Isolador dos

e S2 em 0

BORDADO LIVRE

Desenhe o bordado no tecido com um marcador lavável. Coloque o tecido bem esticado em um bastidor ( não fornecido com a máquina). Girando o volante em sua direção, levante a agulha até a sua posição mais alta e deslize o bastidor sob a agulha.

Abaixe o pé calcador.

Segure levemente a linha da agulha com a mão esquerda e gire o volante com a mão direita em sua direção, até que a agulha traga a linha da bobina para cima. Segure ambas as pontas das linhas ﬁrmemente com a mão e faça de 3 a 5 pontos de costura reta em um mesmo lugar.

Selecione o ponto zig zag e ajuste a largura do ponto como desejado. Faça uma costura em todo o contorno do desenho, movendo o bastidor. Mantenha sempre uma velocidade constante.

Preencha todo o desenho a partir do

contorno e em direção ao centro.

Mantenha os pontos próximos uns dos outros. Você fará pontos maiores movendo o bastidor mais rapidamente e menores mais lentamente.

Faça alguns pontos de reforço no ﬁnal da costura.

Sapata de

uso geral

dentes

Botão de largura

dos pontos

Botão de largura

dos pontos

Botão do comprimento

dos pontos S1 e S2

Botão do comprimento

dos pontos S1 e S2

Page 26

MONOGRAMA

Marque uma letra ou letras que serão bordadas no

tecido desejado utilizando um marcador lavável.

Coloque o tecido bem esticado em um bastidor (não

fornecido com a máquina).

Levante o pé calcador, e deslize suavemente sob a agulha.

Abaixe o pé calcador, selecione o ponto zig zag e

ajuste a largura do ponto como desejado.

Costure em uma velocidade constante sobre as letras.

CALCADOR PARA TRANSPORTE SUPERIOR

Esta sapata é ideal por igualar o transporte das camadas superior e inferior do tecido, evitando que o tecido ﬁque preso ou amassado.

Pontos (A) ou (B)

Retire o suporte e a sapata de uso geral. Instale a sapata para transporte superior.

1- Sapata para transporte superior (opcional não fornecido com a máquina) 2- O braço da sapata deve ser montado no prendedor da agulha.

3- Aperte o parafuso de ﬁxação do calcador 4- Segure as duas linhas e comece a costurar

devagar, mantendo a velocidade lenta.

Braço da sapata

Sapata para transporte superior Acessórios opcional não fornecido

com a máquina

Prendedor de agulha

Braço do calcador

Agulha

Parafuso de ﬁxação do calcador

CUIDANDO DA SUA MÁQUINA

Atenção:

Sempre desligue a máquina e desconecte-a da tomada. Para você obter o melhor de sua máquina de costura, mantenha-a sempre limpa e em ordem. Siga as instruções periodicamente ou depois de concluir um trabalho de costura.

Levante a agulha na sua posição mais alta. Retire a chapa de agulha (ﬁgura 1).

Retire a caixa da bobina, o aro da caixa da lançadeira e a lançadeira. Limpe os dentes e a pista da caixa da lançadeira. Com a escovinha que acompanha os acessórios (ﬁgura 2).

Coloque uma gota de óleo para máquinas de costura na lançadeira. Recoloque a lançadeira, o aro da caixa da lançadeira e a caixa da bobina.

Com as travas da lançadeira trave o aro da caixa da lançadeira.

Recoloque a chapa da agulha.

Travas da lançadeira

Pista do Lançadeira

Lançadeira

Aro da caixa da lançadeira

Page 27

PROBLEMAS POSSÍVEIS CAUSAS POSSÍVEIS SOLUÇÕES

1- A linha não foi passada corretamente 1- Passe a linha corretamente na máquina

2- Reduza a tensão de linha

(para um número menor)

a costurar

1- Retire e recoloque a bobina e a lace a linha

de bobina

2- Cheque a bobina e a caixa de bobina

3- Solte a tensão da linha de baixo

3- Use a agulha correta para o tipo de linha e

tecido usados

4- Use a sapata correta para o trabalho a ser

realizado

2- Passe a linha na bobina como manda o

manual

3- Não puxe o tecido ao costurar. Os dentes

fazem este trabalho

para frente e para trás até encontrar a linha e

retirá-la da lançadeira.

A LINHA DE

CIMA ESTÁ

QUEBRANDO

A LINHA DE BAIXO ESTÁ

QUEBRANDO

PULANDO

PONTOS

A AGULHA

QUEBRA

PONTOS

SOLTOS

OS PONTOS

FRANZEM

OS PONTOS

ESTÃO

SINUOSOS

A MÁQUINA

ESTÁ BA-

RULHENTA

A LINHA

ESTÁ EMBO-

LANDO

2- A tensão está muito apertada

3- A linha é muito grossa para a agulha 3- Troque por uma agulha maior

4- A agulha não foi colocada corretamente 4- Retire e recoloque a agulha (lado chato para trás)

5- A linha está presa ao redor do pino

porta-retrós

6- A agulha está daniﬁcada 6- Troque a agulha

1- A caixa da bobina não foi colocada

corretamente

2- A linha da bobina não foi passada

corretamente

3- A tensão da linha da bobina está

muito apertada.

1- A agulha não foi colocada corretamente 1- Retire e recoloque a agulha (lado chato para trás)

2- A agulha está daniﬁcada. 2- Troque por uma nova agulha

3- A agulha foi colocada do lado errado 3- Recoloque a agulha corretamente

1- A agulha está daniﬁcada 1- Troque por uma nova agulha

2- A agulha não foi colocada corretamente 2- Retire e recoloque a agulha (lado chato para trás)

3- O tamanho da agulha está errado

4- A sapata não é a ideal para o trabalho

1- A linha não foi passada corretamente 1- Refaça a passagem da linha na bobina

2- A linha da bobina não foi passada

corretamente

3- A combinação agulha/tecido/linha

não está correta

4- A tensão de linha está errada 4- Selecione a tensão de linha certa

1- A agulha é muito grossa para o tecido 1- Troque por uma agulha mais ﬁna

2- O ajuste do comprimento do ponto

está incorreto

3- A tensão da linha está muito apertada 3- Solte a tensão da linha

1- Linha de má qualidade 1- Use somente linha de boa qualidade

2- A linha da bobina não foi passada

corretamente

3- O tecido está sendo puxado

1- Há ﬁapos de linha na lançadeira 1- Limpe a lançadeira e os dentes com a escova.

2- A agulha está daniﬁcada. 2- Troque a agulha.

A linha está prendendo na lançadeira

5- Retire o retrós e enrole a linha nele para voltar

3- A agulha deve ser a ideal para a combinação

2- Selecione o comprimento do ponto adequado

2- Retire a bobina e passe a linha corretamente

Retire a linha de cima, a bobina e gire o volante

Page 28

www.elgin.com.br

96.936 – 11/11 – rev.0

Grande São Paulo: (11) 3383 5555 - SAC: 0800 70 35446

Devido à constante evolução tecnológica, a Elgin reserva-se no direito de alterar o design

e as especicações deste produto sem aviso prévio.
