Page 1
manual de instruções
Máquina para uso doméstico e pequenos reparos
Page 2
INSTRUÇÕES IMPORTANTES DE SEGURANÇA
Leia todas as instruções antes de usar este aparelho.
PERIGO - Para reduzir o risco de choque
elétrico:
O aparelho nunca deve ser abandonado
quando plugado na tomada. Sempre desligue
esta máquina de costura da tomada elétrica
imediatamente após o uso e antes da limpeza.
ATENÇÃO - Para reduzir o risco de
queimaduras, incêndio, choque elétrico ou
lesões a pessoas:
1) Não permitir o uso como um brinquedo. Muita
atenção quando a máquina for utilizada com
crianças por perto.
2) Utilize este aparelho apenas para
a sua utilização tal como descrito
neste manual do proprietário.
Utilize apenas acessórios recomendados pelo
fabricante como contidos neste manual.
3) Nunca operar esta máquina de costura se estiver
com o cabo ou o plugue danicado.
AVISO
1) O presente aparelho não se destina
ao uso por pessoas (incluindo crianças)
com redução física, sensorial ou mental,
ou falta de experiência e conhecimento,
a menos que tenham sido dadas
instruções relativas à scalização
ou uso do aparelho por uma pessoa
responsável pela sua segurança.
4) Não deixe a máquina em
área de alta umidade, ou perto
de luz solar direta.
5) Limpe o exterior da máquina com
um pano macio e sabão neutro.
6) Remova da tomada segurando pelo
plug, não desligue puxando pelo cabo.
7) Não puxe ou empurre o tecido
enquanto costura.
8) Mantenha as mãos afastadas
da agulha quando a máquina
estiver ligada.
9) Não utilizar agulhas tortas.
10) Desligue a máquina sempre
que precisar fazer algum ajuste
na área da agulha, como por
exemplo no caso de substituição
da agulha ou sapata.
2) Crianças devem ser
supervisionadas para garantir
que não brinquem com o aparelho.
3) Se o cabo fornecido estiver
danicado, ele deve ser substituído
pelo fabricante ou pelo seu serviço
autorizado, a m de evitar perigo.
Eliminação correta deste produto.
Esta marca indica que este produto não deve ser
eliminado com outros resíduos domésticos.
Para evitar possíveis danos ao meio ambiente ou à saúde
humana, recicle-o responsavelmente para promover a
reutilização sustentável de recursos materiais.
Page 3
CERTIFICADO DE GARANTIA
Atenção: Este Certicado é uma vantagem
adicional oferecida ao Consumidor. Porém,
para que o mesmo tenha validade, é
imprescindível que além deste Certicado
seja apresentada a competente NOTA
FISCAL de compra do produto.
Sem a qual o que neste Certicado está
previsto não terá efeitos.
Este produto foi projetado procurando atender
o Consumidor. Este é o objetivo fundamental
da ELGIN S.A. Para tanto é importante que
seja lido o Manual de Instruções de uso do
produto. Assim, cam expressas as seguintes
condições de garantia:
1 - Esta garantia é complementar à legal
e estipula que todas as peças, partes e
componentes, com exceção as agulhas e
lâmpadas (Vide item 2), cam garantidos contra
eventuais defeitos de fabricação pelo prazo
total de 6 (seis) meses, que é a soma do prazo
legal de três meses mais a garantia adicional de
três meses oferecida pela Elgin S/A, contados
da data da emissão do documento scal de
compra do produto pelo primeiro consumidor.
2 - As partes, peças e componentes, objeto
da exceção no item anterior, possuem
somente a garantia legal de 90 (noventa)
dias, também contados da data de
emissão do documento scal de compra
do produto pelo primeiro consumidor.
3 - Na necessidade de serviço técnico o
Senhor Consumidor deverá encaminhar-se
até o Posto Autorizado de sua escolha. A
lista de assistências técnicas autorizadas
divulgada via internet, pode sofrer alterações
sem prévio aviso. Assim recomenda-se
contatar, previamente, o posto autorizado
escolhido ou ligar para o Serviço de
Atendimento ao Consumidor da Elgin
S/A. Somente as Assistências Técnicas
Autorizadas podem examinar e reparar o
produto no período de garantia. Caso isso
não seja respeitado, o produto terá sido
violado e a garantia será cancelada. site
www.elgin.com.br - telefone - SAC 0800 70
35446 - Gde.São Paulo 3383-5555
4 - No prazo de garantia as partes, peças
e componentes eventualmente defeituosos
serão trocados gratuitamente, sem custo da
mão-de- obra aplicada.
5 - Por ser uma garantia complementar à legal,
ca convencionado que ela perderá totalmente
a sua validade se ocorrer uma das hipóteses a seguir:
A - Se o defeito eventualmente apresentado for ocasionado pelo Sr.
Consumidor ou terceiros estranhos ao fabricante.
B - Se o produto foi examinado, alterado, adulterado, fraudado, ajustado,
corrompido ou consertado por pessoa não autorizada pelo fabricante.
C - Se qualquer peça, parte ou componente agregado ao produto se
caracterizar como não original, adequado ou novo e ainda, que não
mantenha as especi cações técnicas da ELGIN S.A.
6 - Estão excluídos desta garantia os eventuais defeitos decorrentes
do desgaste natural do produto e também aqueles provocados por
acidentes, quedas, agentes da natureza ou pela negligência do Sr.
Consumidor no cumprimento das instruções do manual de instruções do
produto.
7 - Esta garantia perderá a sua validade se o produto não for utilizado
em serviço doméstico ou se o seu uso estiver em desacordo com as
recomendações do manual de instruções.
8 - Caso o produto apresente eventual defeito,trocar lâmpada ou
necessite de lubricação o Sr. Consumidor deverá transportá-lo até
Assistência Técnica Autorizada mais próxima por sua conta e risco, para
que seja realizado o necessário serviço.
CARACTERÍSTICAS DO PRODUTO
Indicação de uso:
Cor
Consumo total
Tensão de Entrada da Fonte
Frequência de Entrada da Fonte
Tensão de Saída da Fonte C.C
Tensão do Produto C.C 6V 1, 2A
Classe de Isolação do
Transformador
Classe de Isolação da Máquina
Dimensões do Produto
(A x L x P) MM
Dimensões da Embalagem
(A x L x P) MM
Peso Líq/Bruto Kg
Acessórios
Garantia
Uso doméstico para
pequenos e leves reparos
em tecidos não elásticos.
Branca / Rosa
0,006 Kw h
100 - 240 V
60 Hz
3.0-6.0V 0.1-2.0A/7,2 W
2
3
A 260mm x L 300mm
x P 120mm
A 310 mm x L 335mm x P
150mm
1,9 Kg / 2,7 Kg
Cone de linha,Bobina,Enador
de linha,Agulha
6 Meses
Page 4
Índice
5. Peças Principais
6. Acessórios
6. Conectar a máquina na rede elétrica
7. Enchimento da bobina
8. Como passar a linha superior
9. Como colocar a bobina
10. Iniciar a costura
11. Costura em retrocesso
11. Como acender a lâmpada
11. Seleção de pontos
12. Como trocar a agulha
12. Características
13. Como regular a tensão do o
14. Caseado do botão
15. Como corrigir possíveis defeitos
4
Page 5

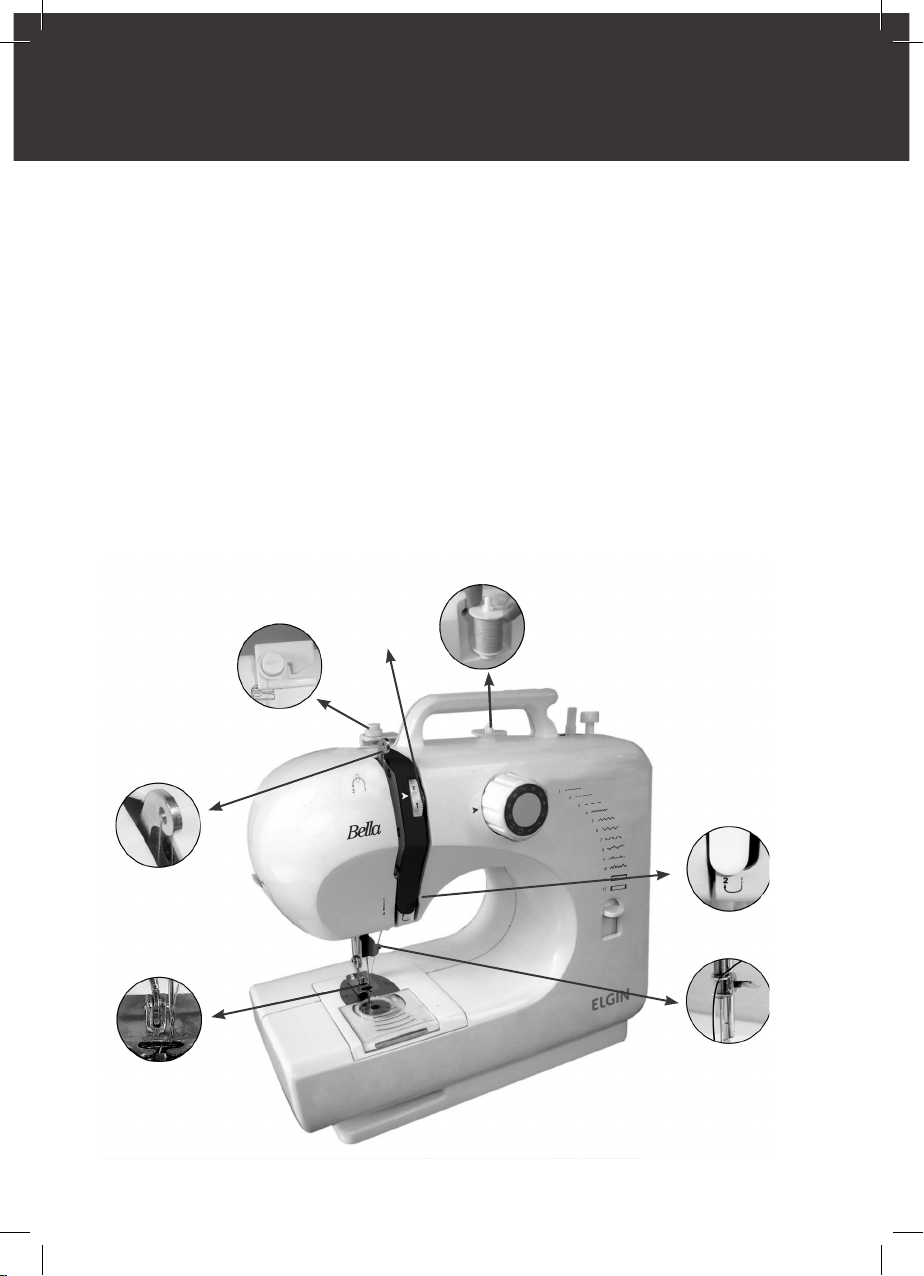

Visão Frontal
Estica o
Tensão superior
Tampa frontal
Prendedor de agulha
Tampa de
acesso à caixa
da bobina
Peças Principais
Botão seletor de pontos
Volante
Botão de retrocesso
Botão de acionamento
da máquina
Visão Posterior
Limitador de bobinas
Enchedor de bobinas
Guia o superior
Alavanca da barra
do calcador
Dentes
5
Page 6

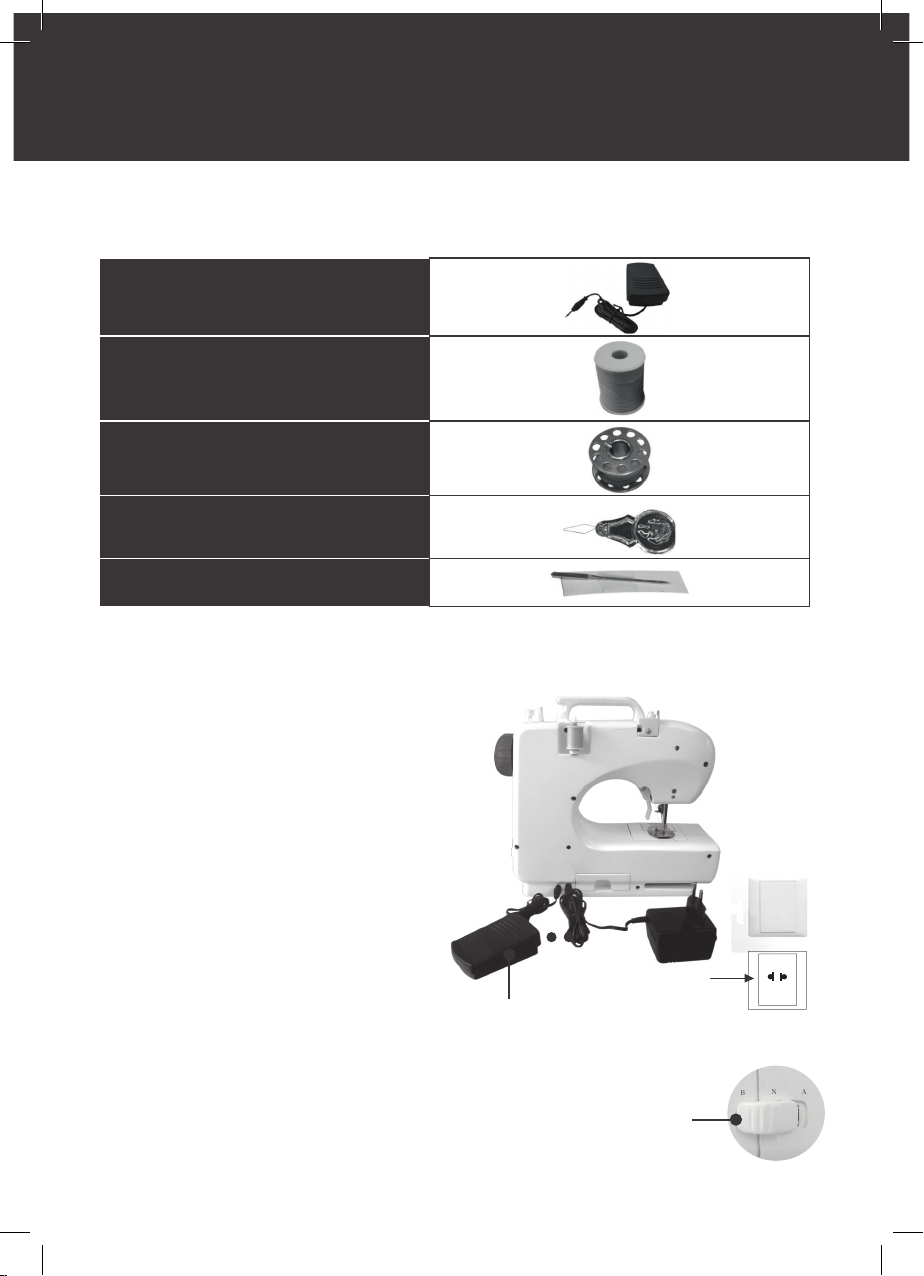

Acessórios
Controlador de velocidade
Carretéis (2)
Bobinas (2)
Enfiador de linha
Agulha
Conectar a máquina na rede elétrica
1- Conecte o plug “A” (pedal) na
máquina e o plug “B” na máquina e na
tomada (conforme desenho).
2- Máquina equipada com 2 sistemas
de acionamento e velocidade com
botão de acionamento em “N” o
acionamento será via controlador
de velocidade (pedal) e com o
botão de acionamento em”B ou A” o
acionamento será direto no botão.
Em “B” a velocidade é reduzida
e em “A” aumentará a velocidade
da máquina.
ATENÇÃO
Retire o plug da tomada quando a
máquina não estiver em uso.
6
A
B
Controlador de
velocidade(pedal)
Botão de acionamento
da máquina
Tomada
Page 7
ATENÇÃO
A agulha e o estica o se movem
para cima e para baixo enquanto a
bobina enche.Mantenha os dedos
longe de todas as peças móveis.É
necessário um cuidado especial
perto da agulha da máquina de
costura.Para evitar possíveis
lesões, não toque as partes móveis.
1- Coloque um carretel de linha no
porta-carretel
2- Puxe a linha do carretel e passe-a
em volta ao disco de tensão do
enrolador de bobina
(g.07).
(g.08).

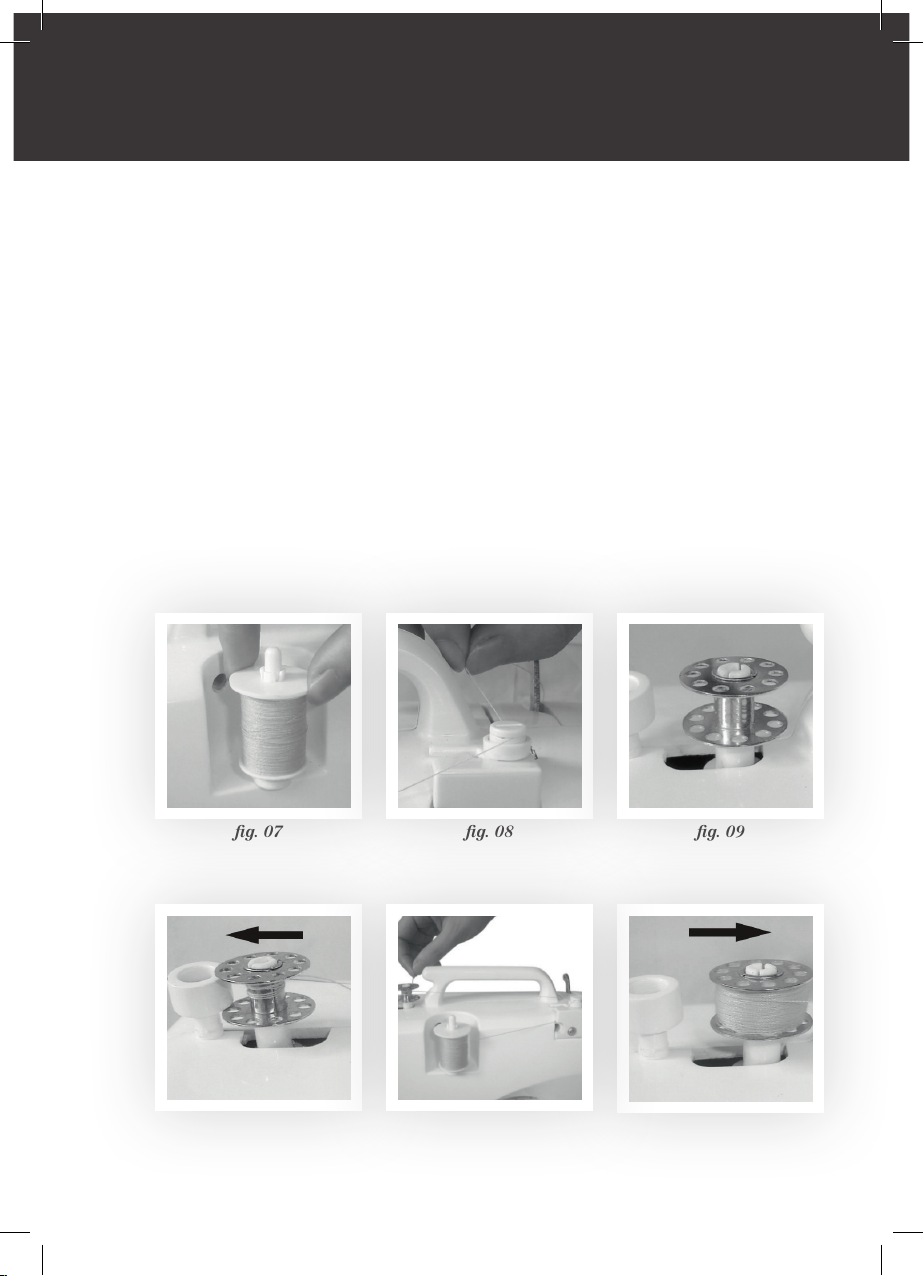

Enchimento da bobina
3- Passe a linha através de um
dos furos da bobina de dentro
para fora
4- Coloque a bobina no eixo do
enrolador de bobina e empurre o
eixo do enrolador com a bobina
até encostar no limitador
5- Acione a máquina até encher
a bobina.
6- Empurre o eixo do enrolador
voltando a posição de origem e
Retire a bobina cheia.
.
(g.09).
g. 07 g. 08 g. 09
7
Page 8
Como passar a linha superior
Levante o pé calcador e a agulha
até a sua posição mais alta.
Coloque a linha no porta-carretel
Passe a linha pelo guia o (g. B).
Puxe a linha para baixo fazendo com
que ela passe por entre os discos de
tensão acompanhando o rasgo vertical
da direita
(g C)
B
D
(g. A).
Disco de
tensão
Acompanhando o rasgo da
esquerda puxe a linha até o estica o
articulado e passe a linha da direita
para esquerda
Traga a linha para baixo e passe pelo
guia o da barra da agulha
Ene a linha de frente para trás na
agulha e puxe-a para fora cerca de 10
cm de linha (g.F).
A
(g.D).
(g.E).
C
F
8
E
Page 9

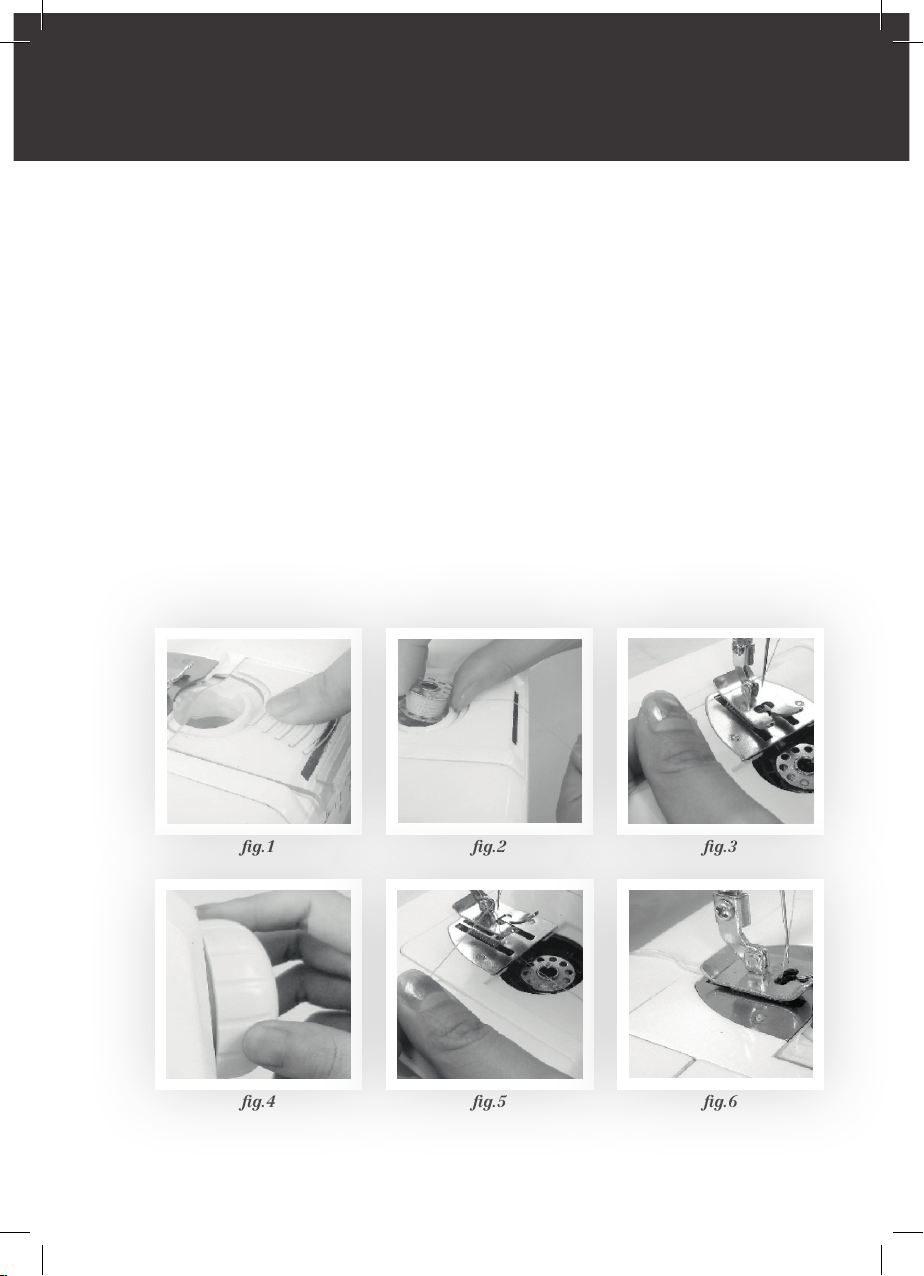

Como colocar a bobina
Remova a tampa de acesso à caixa da
bobina e retire a bobina vazia
(g.1).
Insira outra bobina cheia puxe uns
10 cm de linha para fora da caixa da
bobina
(g.2).
Puxe uns 10 cm da linha superior (g.3).
Levante a alavanca do pé calcador.
Segure a linha com a mão esquerda,
gire o volante no sentido anti-horário
( em sua direção) para que a agulha
abaixe e levante
(g.4).
g.1
Puxe suavemente a linha com a mão
esquerda para trazer a linha de baixo
para cima através do furo da chapa da
agulha.
g. (5).
Puxe as duas pontas das linhas de
cima e de baixo com cuidado para
não danicar a agulha e passe-as pela
abertura do pé calcador e leve-as
para trás , puxe para fora cerca de 10
cm de linha
(g.6).
Recoloque a tampa de acesso à
caixa da bobina
g.2
g.3
g.4
g.5
g.6
9
Page 10

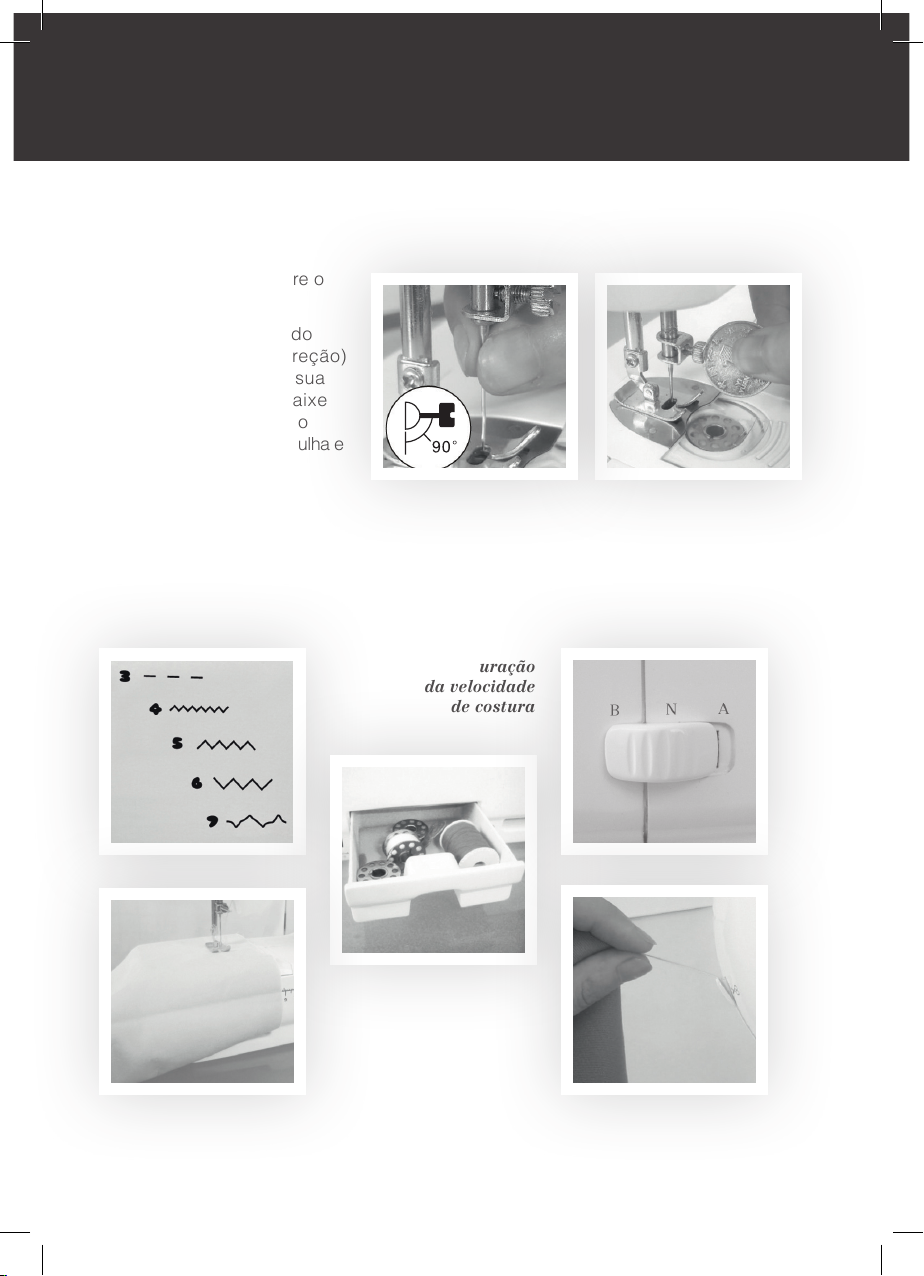

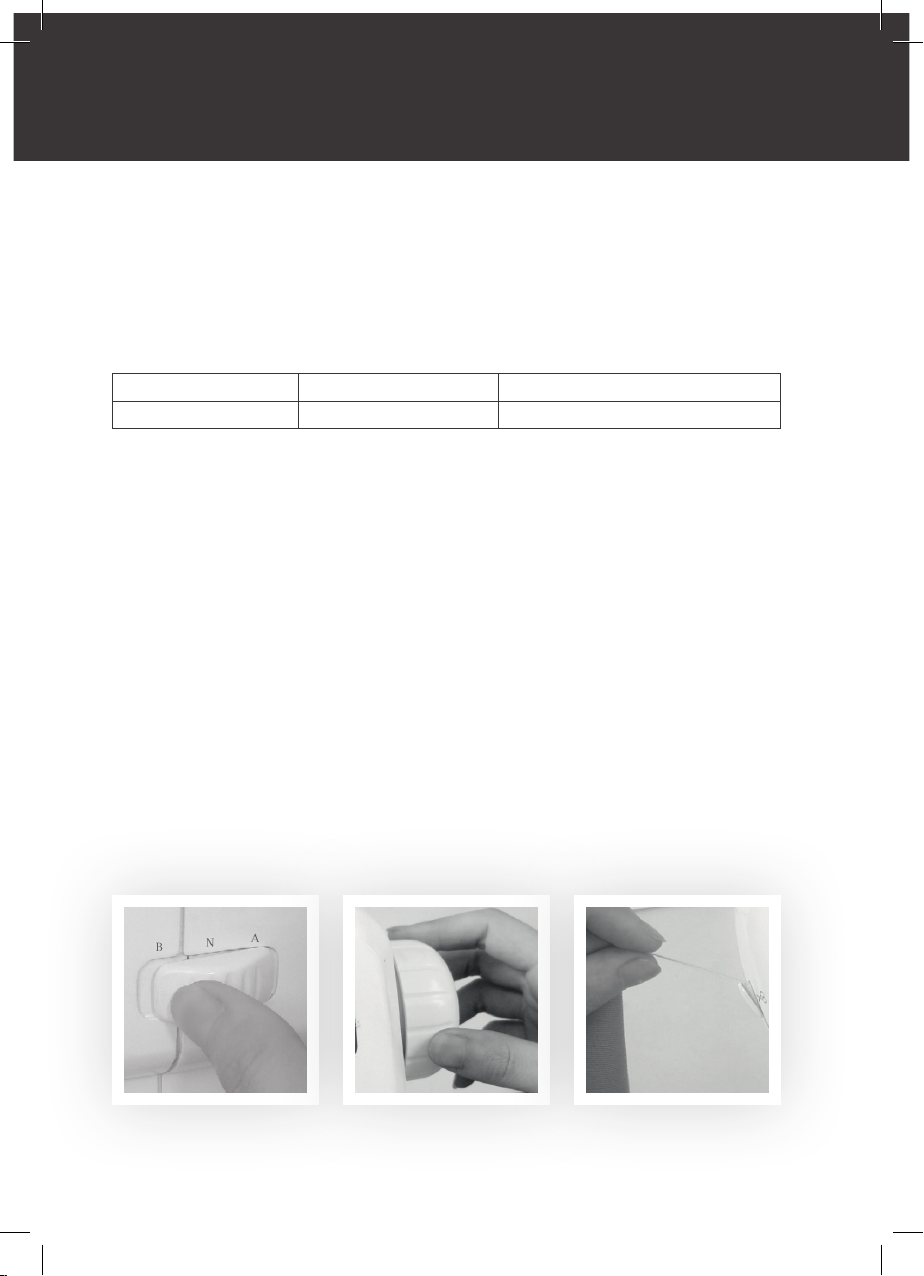

Iniciar a costura
ESCOLHENDO A LINHA E AGULHA
Tecido Linha Agulha
Leve 50 14(90)
Atenção:
Esta máquina vem equipada apenas com
agulhas tamanho 14(90).Tecidos grossos
ou elásticos não podem ser costurados
nesta máquina.Não tente costurar se o
tecido não passar pela máquina ou se a
agulha não penetrar no tecido.
Pressione o botão de acionamento
e comece a costurar, não puxe o
tecido durante a costura, guie-o
suavemente com as mãos.
(g.17).
Ao terminar a costura levante a agulha
na sua posição mais alta
Levante o pé calcador, puxe suavemente uns
15 cm de linha junto com o tecido para trás.
Guie ambas as linhas para o lado da tampa
frontal e dentro do cortador. Puxe as linhas
para baixo para cortar.
Atenção: Ao cortar a linha, tome
cuidado especial com os dedos.
(g.18).
(g.19).
10
g.17 g.18 g.19
Page 11
Costura em retrocesso
[
]
Para arrematar o
começo e o nal da
costura, pressione a
alavanca de retrocesso.
Como acender a
lâmpada [
]
Pressione o interruptor
de luz para acender a
lâmpada e pressione
novamente para apagar.
A
B
Seleção de Pontos

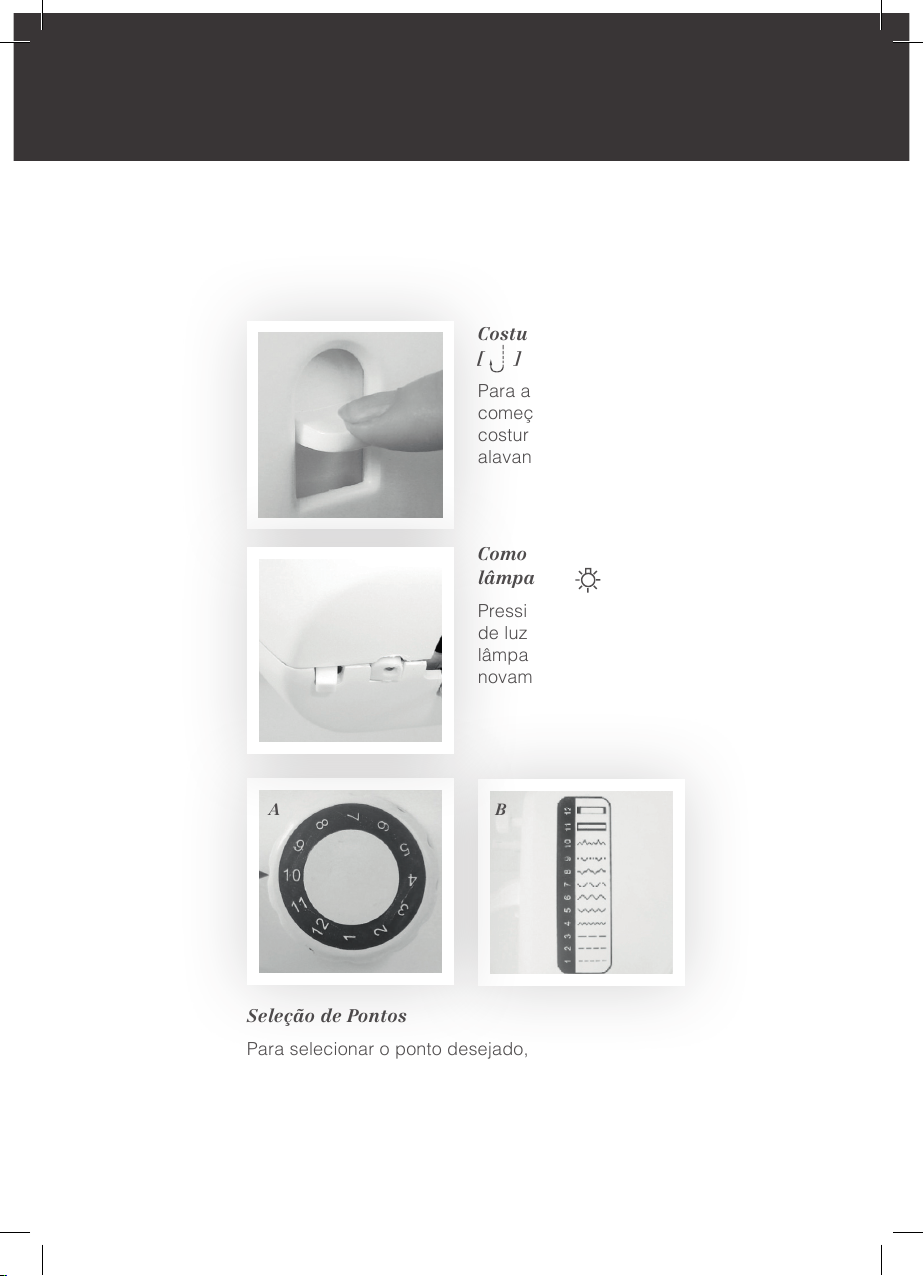

Para selecionar o ponto desejado, basta girar o
botão seletor de pontos (A) e alinhá-lo ao indicador
de pontos gravado na máquina (B).
11
Page 12
Como trocar a agulha
Desligue a máquina e tire o
interruptor da tomada.
Gire o volante no sentido
anti-horário (em sua direção)
deixando a agulha em sua
posição mais alta e abaixe
o pé calcador. Afrouxe o
parafuso de xação da agulha e
retire a agulha.
Coloque em seu lugar uma nova agulha com o lado achatado para trás, e
empurre-a até o topo. Aperte rmemente o parafuso de xação da agulha.
Características
Conguração
da velocidade
de costura
Painel indicativo de pontos
Braço livre
12
Porta-acessórios
Cortador de o
Page 13

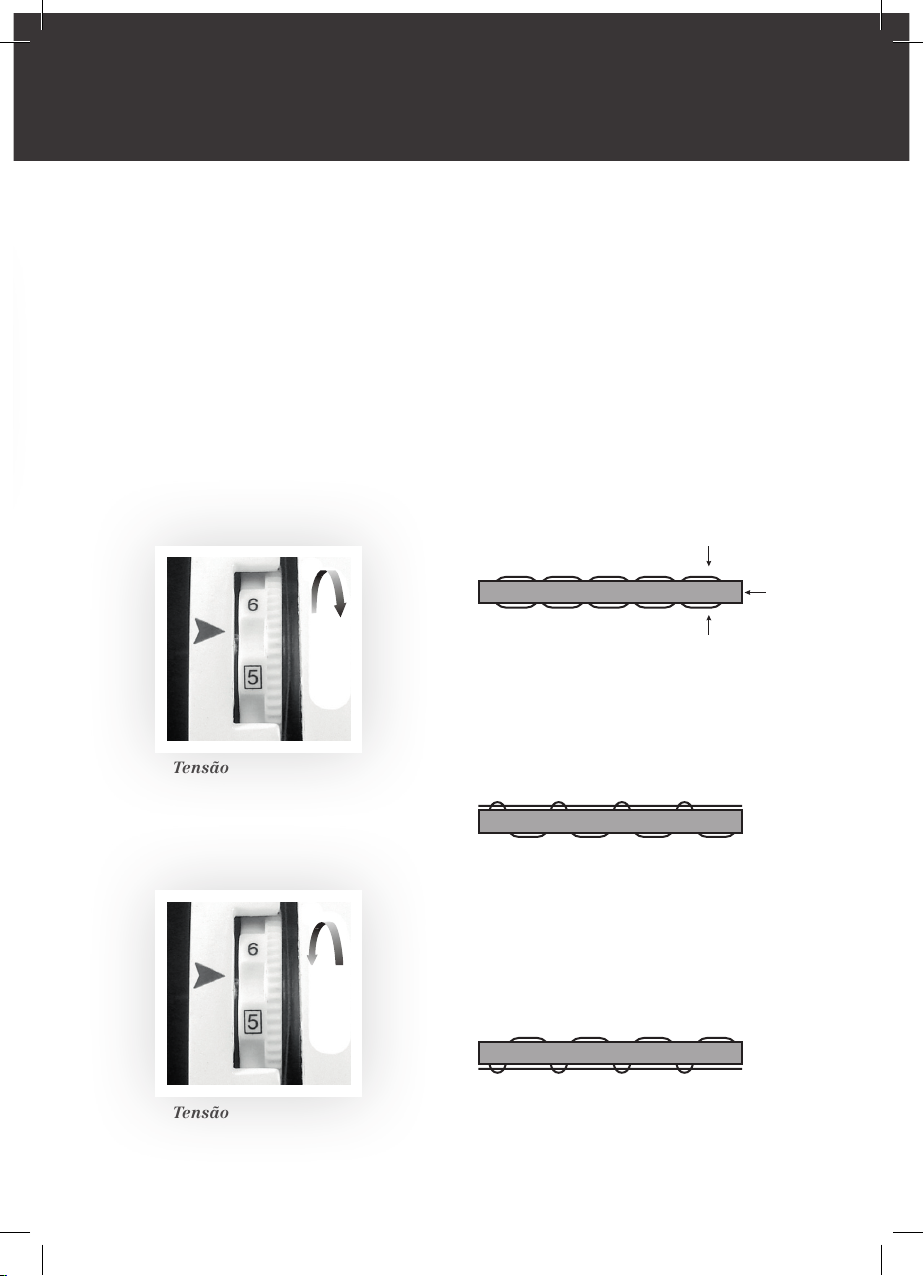

Como regular a tensão do o
Efetuar o ajuste da tensão do o,
conforme a necessidade e da forma
que está mostrado abaixo.
Abaixo seguem exemplos de ajuste de
tensão (vide guras):
A. Tensão correta.
B. Tensão muito apertada.
Gire o botão no sentido de reduzir o
número até encontrar a tensão correta.
Tensão
C. Tensão muito solta.
Gire o botão no sentido de aumentar o
número até encontrar a tensão correta.
Importante
A tensão correta é importante para
se conseguir a amarração perfeita
dos pontos.
Linha de cima
Tecido
A
Linha de baixo
Tensão
B
C
13
Page 14

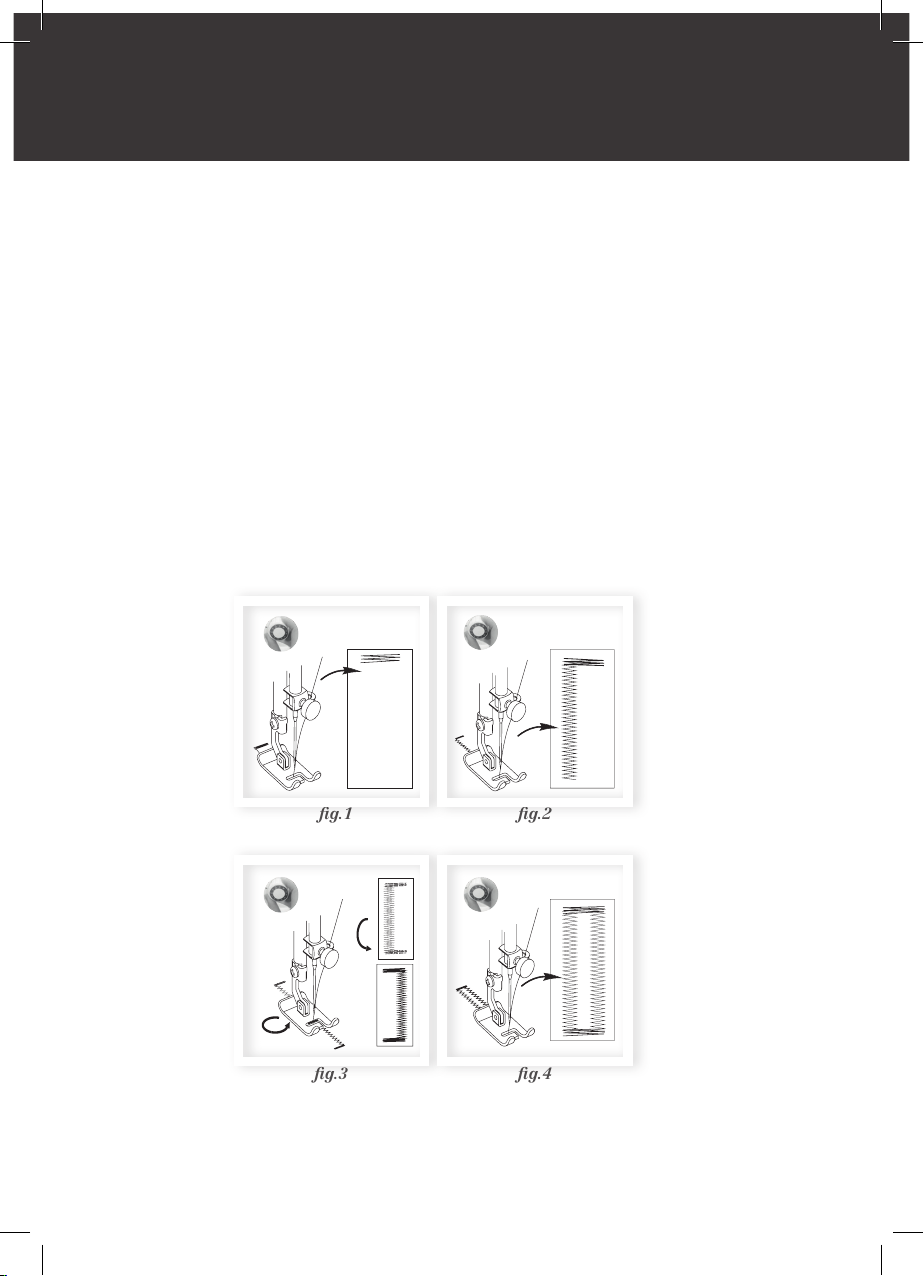

Caseado do botão
Marque com um lápis a posição e o
comprimento da casa do botão no
tecido, em seguida coloque o tecido
sob o pé calcador.
Selecione o ponto número (12) no
botão seletor de pontos, acione a
máquina em baixa velocidade e faça
de 3 a 4 pontos, pare a máquina e
levante a agulha girando o volante em
sua direção
(g.1).
Selecione o ponto número (11) no
botão seletor de pontos, desça a
g.1
agulha cuidadosamente no ponto
onde será feita a casa e comece
a fazer o primeiro lado da casa no
tamanho desejado
(g.2), pare a
máquina levante a agulha.
Selecione o ponto número (12)
novamente e faça de 3 a 4 pontos,
pare a máquina, levante a agulha e o
pé calcador, vire o tecido
(g.3).
Selecione o ponto número (11)
novamente e faça o outro lado da casa
(g.4).
g.2
14
g.3
g.4
Page 15
Como corrigir possíveis defeitos
Problemas Possíveis causas
Máquina bloqueada
ou barulhenta
A linha superior
se rompe (agulha)
A linha inferior
se rompe (bobina)
Quebrando agulha
Falhando pontos
Franzimento de
tecido
1. Acúmulo de apos nos dentes
1. Fio passado incorretamente
2. A tensão da linha superior está muito apertada
3. Agulha torta ou sem ponta
4. Agulha colocada incorretamente
1. A passagem do o inferior está incorreta
1. A agulha está colocada incorretamente
2. A agulha está empenada ou torta
3. O parafuso de xação da agulha está frouxo
4. A tensão do o superior está muito apertada
5. O seletor de pontos foi girado com a agulha dentro
do tecido
1. Agulha colocada incorretamente
2. Agulha torta ou sem ponta
3. Agulha ou linha inadequada ao tecido
1. A tensão da linha está incorreta
2. Passagem incorreta da linha
3. Linha ou agulha muito grossa em relação ao tecido
Ref
pág.
5
7
13
12
7
12
11
12
13
Pontos frouxos no
avesso do tecido
O tecido não é
transportado
1. A tensão do o superior está com pouco aperto
1. Acúmulo de pó ou apos nos dentes
5
2
15
Page 16
96.936 – 01/12 – rev.0
SAC: 0800 70 35446
Grande São Paulo: (11) 3383 5555
www.elgin.com.br
Devido à constante evolução tecnológica, a Elgin reserva-se no direito de alterar
o design e as especicações deste produto sem aviso prévio.
Loading...
