Vážený zákazníku,
Děkujeme Vám za důvěru, se kterou jste se při výběru Elektrického
nářadí obrátili na značku Metabo. Každé elektrické nářadí firmy Metabo
je spolehlivě testováno a je pod stálou kontrolou kvality. Životnost elek-
trického nářadí záleží velkou měrou i na Vás. Dbejte proto pokynů uve-
dených v Návodu k použití a přiložených dokumentech. Čím starostlivěji
se ke svému Metabu budete chovat, tím déle a spolehlivěji Vám bude
sloužit.
Obsah
1 Souhlasné prohlášení
2 Možnosti použití
3 Identifikační číslo
4 Přehled
5 Speciální bezpečnostní upozornění
6 Zvláštní vlastnosti výrobku
7 Uvedení do provozu
7.1 Montáž rukojeti
8 Používání
8.1 Nastavení hloubkového dorazu
8.2 Zapnutí / vypnutí
8.2 Zapnutí / vypnutí
8.3 Volba počtu otáček
8.4 Způsob využití
8.5 Volba směru otáčení
8.6 Výměna sklíčidla
8.7 Výměna nástrojů u příklepového sklíčidla
8.8 Výměna nástrojů u rychloupínacího sklíčidla
9 Tipy a triky
10 Údržba/čištění/výměna nástrojů
11 Odstranění poruch
12 Příslušenství
13 Opravy
14 Ochrana životního prostředí
15 Technická data
15 Technická data
vysvětlivky k zadní straně
Změny ve smyslu technického vývoje jsou vyhrazeny.
P
1
= jmenovitý příkon
P
2
= odevzdaný výkon
n
1
= počet volnoběžných otáček
n
2
= počet otáček při zátěži
o max.= max. průměr vrtáku
s max.= max. počet úderů
W = intenzita úderu
m = hmotnost
D = průměr úpinky
b = rozpětí sklíčidla
Typická vážená hladina zvuku:
Lp
A
= hladina akustického tlaku
Lw
A
= hladina akustického výkonu
Při zatížení může hladina akustického výkonu překročit 85 dB(A).
! Používejte ochranu sluchu!
ah
w
= typická vážená hladina vibrací
Hodnoty měření jsou dosažené pomocí normy EN 50 144.
Záruční servis:
Metabo s. r. o.
Královická 1793
250 01 Brandýs nad Labem
Tel. 326 904 457
Fax: 326 907 730
Page 3
1 Souhlasné prohlášení
Tímto prohlašuje na vlastní zodpovědnost, že tento výrobek je
vyroben v souhlasu s normami a nařízeními uvedenými na straně 2
tohoto návodu.
2 Možnosti použití
Vrtací kladivo je vhodné, při použití odpovídajícího příslušenství,
pro práce s příklepovým vrtákem do betonu, kamene a podob-
ných materiálů a s vrtací korunkou do cihel apod., jakož i pro vrtání
bez příklepu do kovů, dřeva apod. a pro šroubování.
Za škody způsobené nevhodným používáním odpovídá uživatel.
Dbejte zároveň i na dodržování bezpečnostních předpisů při před-
cházení úrazům.
3 Identifikační číslo
Identifikační číslo uvedené na typovém štítku stroje si přepište do
pole natištěného pro tento účel v listině náhradních dílů, protože
jej budete při objednávání náhradních dílů potřebovat.
4 Přehled
viz zadní strana
1 rychloupínací sklíčidlo
2 příklepové sklíčidlo
3 zajištění pracovního nástroje
4 pouzdro rychloupínacího sklíčidla
5 zajištění sklíčidla
6 vřeteno
7 hloubkový doraz
8 volba počtu otáček
9 elektronické signální ukazatelé
10 přepínání směru otáčení
11 aretační tlačítko
12 spínač
13 přepínač funkcí
14 pojistka
15 rukoje
Uhlíkové kartáče jsou již téměř opotřebené. Při úplně opotře-
bených uhlících se stroj automaticky vypne. Uhlíky je nutné nechat
vyměnit v servisu.
Trvalé svícení - přetížení
Teplota motoru je příliš vysoká. Stroj přestaňte zatěžovat. Při
dalším zatížení by se stroj zastavil. Stroj vypněte a opět zapněte,
bez zatížení nechte zchladit.
12 Příslušenství
Používejte pouze originál Metabo příslušenství.
V případě, že potřebujete nějaké příslušenství obrate se na vaše-
ho odborného prodejce.
Při výběru příslušenství seznamte, prosím, odborného prodejce
s přesným typem stroje.
viz. zadní strana
A. nástroje s SDS Plus nástrčným koncem
B. vrták pro kov a dřevo
C. vrtací korunka z tvrdokovu
D. sada pro napojení na odsávání
E. vrtací stojan
13 Opravy
Opravy elektrického nářadí smí provádět pouze odborná
opravna!
Záruční i pozáruční opravy zajišuje servis. Elektrické nářadí
vyžadující opravu je možné zaslat i poštou na adresu uvedenou na
zadní straně seznamu náhradních dílů. V případě opravy popište,
prosím, Vámi zjištěnou závadu.
14 Ochrana životního prostředí
Obaly Metabo nářadí jsou 100% recyklovatelné. Elektrické nářadí
se skládá z velkého množství surovin a umělých hmot, které
mohou být recyklovány.
Page 4
5 Speciální bezpečnostní předpisy
Před uvedením stroje do provozu si pozorně přečtěte Bezpeč-
nostní pokyny (červený sešit) a Návod k použití. Uvedené doku-
menty pečlivě uschovejte a při zapůjčení dejte i se strojem.
Pro vlastní bezpečí a ochranu dbejte na pokyny uvedené tímto
symbolem
Používejte pevnou pracovní obuv!
Vylučte, že v místě vrtání vedou plynové nebo elektrické rozvody.
Bezpečnostní spojka Metabo S-automatic. Při sepnutí bezpeč-
nostní spojky stroj okamžitě vypněte.
Zamezte nechtěnému spuštění stroje; vždy vypněte stroj pomocí
vypínače, i v případě že je zástrčka vytažena ze zásuvky nebo při
přerušení dodávky elektrické energie. Toto není potřeba u strojů
s VTC elektro-nikou, díky zabudované pojistce proti neúmyslnému
zapnutí.
Elektrické nářadí držte pouze za izolované části, jestliže je zde
nebezpečí zasažení nechráněným vedením. Kontakt s vodivým
vedením dostane kovové části stroje pod napětí a mohlo by
obsluhu zasáhnout elektrickým proudem.
Při dlouhodobé práci používejte sluchátka pro ochranu sluchu
před přílišným hlukem. Dlouhodobé vystavení se vysokému akus-
tickému tlaku by mohlo způsobit poruchu sluchu.
6 Zvláštní vlastnosti výrobku
Výměnné sklíčidlo
Se snadnou manipulací a bez dalšího použití klíčů je možné příkle-
pové sklíčidlo vyměnit za rychloupínací.
Přepínání jedním tlačítkem
Dále otáčejte (musí přitom cvakat ) až již nelze pouzdrem dále
otočit - te je nástroj správně upnutý.
U nástrojů s velmi slabou stopkou musí být nástroj po krátké době
vrtání dotažen.
Upozornění:
Po otevření sklíčidla až nadoraz je slyšitelný zvuk (podmíněný
funkčně) vypnut přetočením pouzdra.
9 Typy a triky
Při vrtání s příklepem a sekání je nutný jen slabý tlak. Vysoký tlak
nezvyšuje výkonnost stroje.
Při hlubokém vrtání občas vytáhněte vrták z vrtaného otvoru, aby
byla odstraněna kamenná moučka.
Kachličky a ostatní křehké materiály vrtejte bez příklepu.
10 Údržba
Čištění rychloupínacího sklíčidla:
Po delším používání sklíčidlo podržte svisle dolů a vícekrát otevřete
a zavřete. Nashromážděný prach se takto dostane ven. Zároveň
doporučujeme občasné použití čistícího spreje na upínací čelisti
a na otvory v upínacích čelistech.
Větrací otvory stroje také příležitostně vyčistěte.
11 Odstranění poruch
V případě, že nelze spínač (12) zamáčknout, zkontrolujte, jestli se
přepínání (10) pravotočivého nebo levotočivého chodu nachází
úplně v poloze R nebo L.
Elektronický ukazatel (9) u VTC elektroniky
Rychlé blikání - ochrana proti neúmyslnému spuštění
Po výpadku energie v síti se stroj při opětovném napětí v síti z bez-
pečnostních důvodů nerozeběhne. Pro zapnutí je nutné stroj vyp-
nout a opět zapnout.
Pomalé blikání - opotřebené uhlíky
Page 5
Pouze jedním přepínačem je možné volit mezi vrtáním bez pří-
klepu, vrtáním s příklepem nebo sekáním.
Zastavení otáčení
Pomocí vypnutí otáček je možné zastavení otáčení při sekání se
sekáči.
Bezpečnostní spojka Metabo S-automatic.
Bezpečnostní spojka chrání obsluhu a stroj před vysokým zpět-
ným točivým momentem, který může nastat při nárazovém
zablokování nástroje (např. při zaseknutí vrtáku).
Automatické vypnutí při opotřebení uhlíků u VTC elektroniky.
Při úplném opotřebení uhlíků dojde k automatickému vypnutí
stroje.
U VTC elektroniky: varovný signál před úplným opotřebením
uhlíků.
Ochrana proti neúmyslnému spuštění u VTC elektroniky.
Ochrana proti neúmyslnému spuštění zabrání zapnutí stroje při
opětovném naběhnutí napětí v síti, např. při přerušení dodávky
elektrického proudu.
7 Uvedení do provozu
! Před uvedením stroje do provozu zkontrolujte, zda napětí a fre-
kvence uvedené na výkonovém štítku souhlasí se síovým napětím
a frekvencí!
7.1 Montáž rukojeti
! Z bezpečnostních důvodů musí být rukoje vždy připevněna na
stroji.
Upínací kroužek otáčením rukojeti (15) vlevo otevřete. Rukoje
nasate na krk stroje. Zasuňte hloubkový doraz (7). Rukoje upev-
něte v požadované poloze.

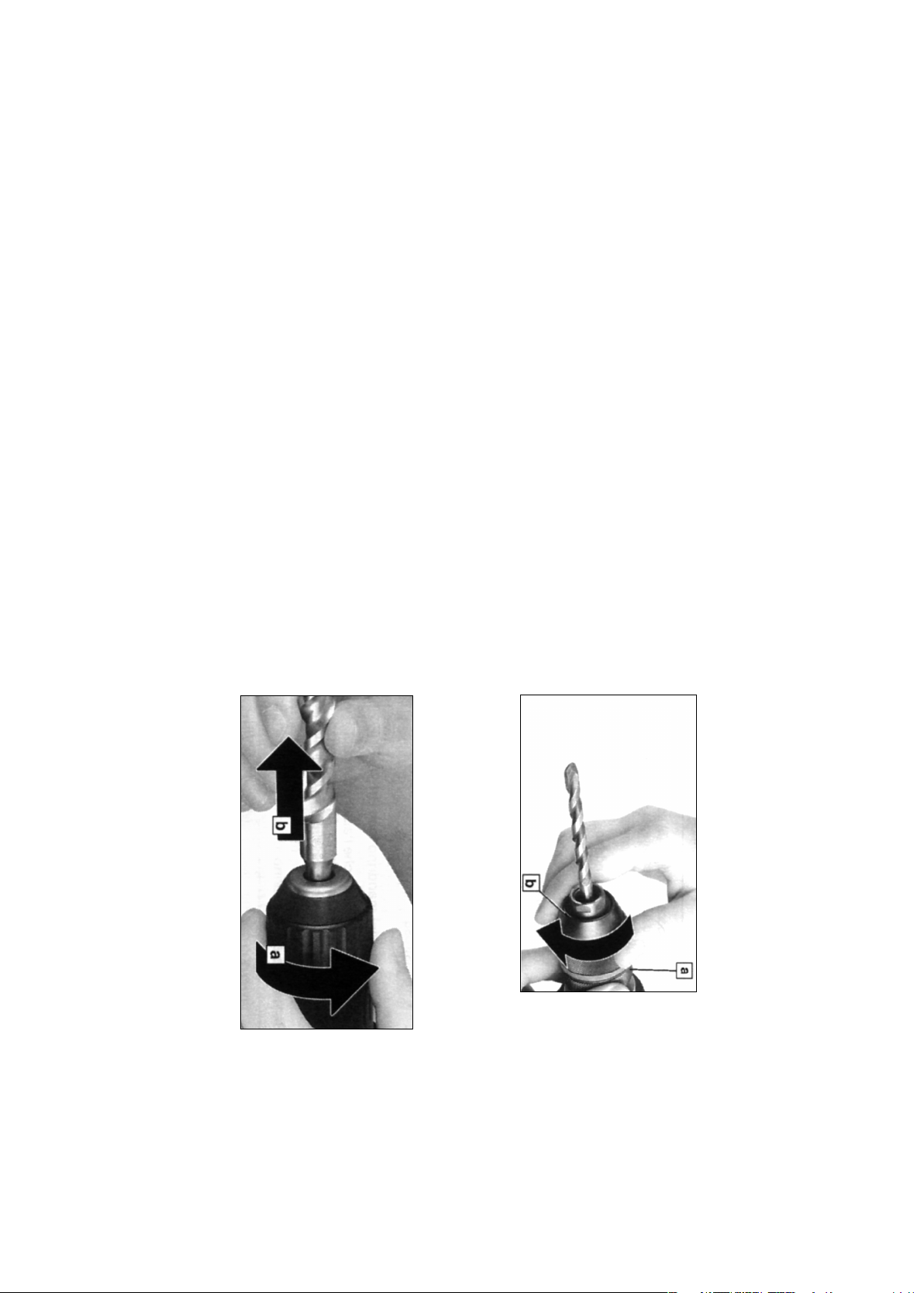

8.7 Výměna nástrojů u příklepového sklíčidla
! Stopku nástroje před nasazením očistěte a speciálním tukem
namažte! Používejte pouze nástroje se stopkou SDS-Plus!
Nasazení nástroje:
Nástrojem otáčejte a zasuňte až zapadne. Nástroj je nyní auto-
maticky zajištěn.
Vyjmutí nástroje:
Pouzdro (4) otočte ve směru šipky (a) a nástroj vytáhněte (b).
8.8 Výměna nástrojů u rychloupínacího sklíčidla
Pouzdro (3) otočte ve směru „AUF,OPEN“ (a), nástroj zasuňte co
nejhlouběji (b) a pouzdrem otáčejte v opačném směru, dokud není
překonán znatelný mechanický odpor. Pozor! Nástroj ještě není
upnutý!
Page 6
8 Používání
8.1 Nastavení hloubkového dorazu
Rukoje (15) uvolněte. Hloubkový doraz (7) nastavte na požado-
vanou vzdálenost a rukoje pevně utáhněte.
8.2 Zapnutí/vypnutí
Pro zapnutí stroje stiskněte spínač (12).
Počet otáček je možné změnit na spínači.
Díky jemnému rozběhu zrychluje stroj plynule až po nastavený
počet otáček (jen stroje s VTC elektronikou).
Při dlouhodobém použití je možné spínač aretovat pomocí tlačít-
ka (11). Pro vypnutí je potřeba spínač opětovně zmáčknout.
8.3 Volba počtu otáček
Pomocí kolečka (8) je možné nastavit optimální počet otáček
podle momentálního použití.
8.4 Přepínání funkcí
Zvolenou funkci nastavíte pomocí přepínání (13). Pro otočení je
zapotřebí zamáčknout pojistku (14).
vrtání 1. stupeň
vrtání 2. stupeň
vrtání s příklepem
sekání
V poloze sekání je sekáč zajištěn proti přetáčení. Aby bylo možné
dát sekáč do požadované polohy musí se přepínač funkcí (13)
nacházet v poloze mezi vrtání s příklepem a sekáním.
! Při nasazeném sekáči nevyužívejte funkci vrtání s příklepem.
! Zabraňte otáčením přepínání s nasazeným sekáčem.
8.5 Volba směru otáček
! Přepínač směru otáčení (10) používejte pouze, jestliže je stroj
v klidu.
Volba směru otáčení:
R = pravotočivé otáčky
L = levotočivé otáčky

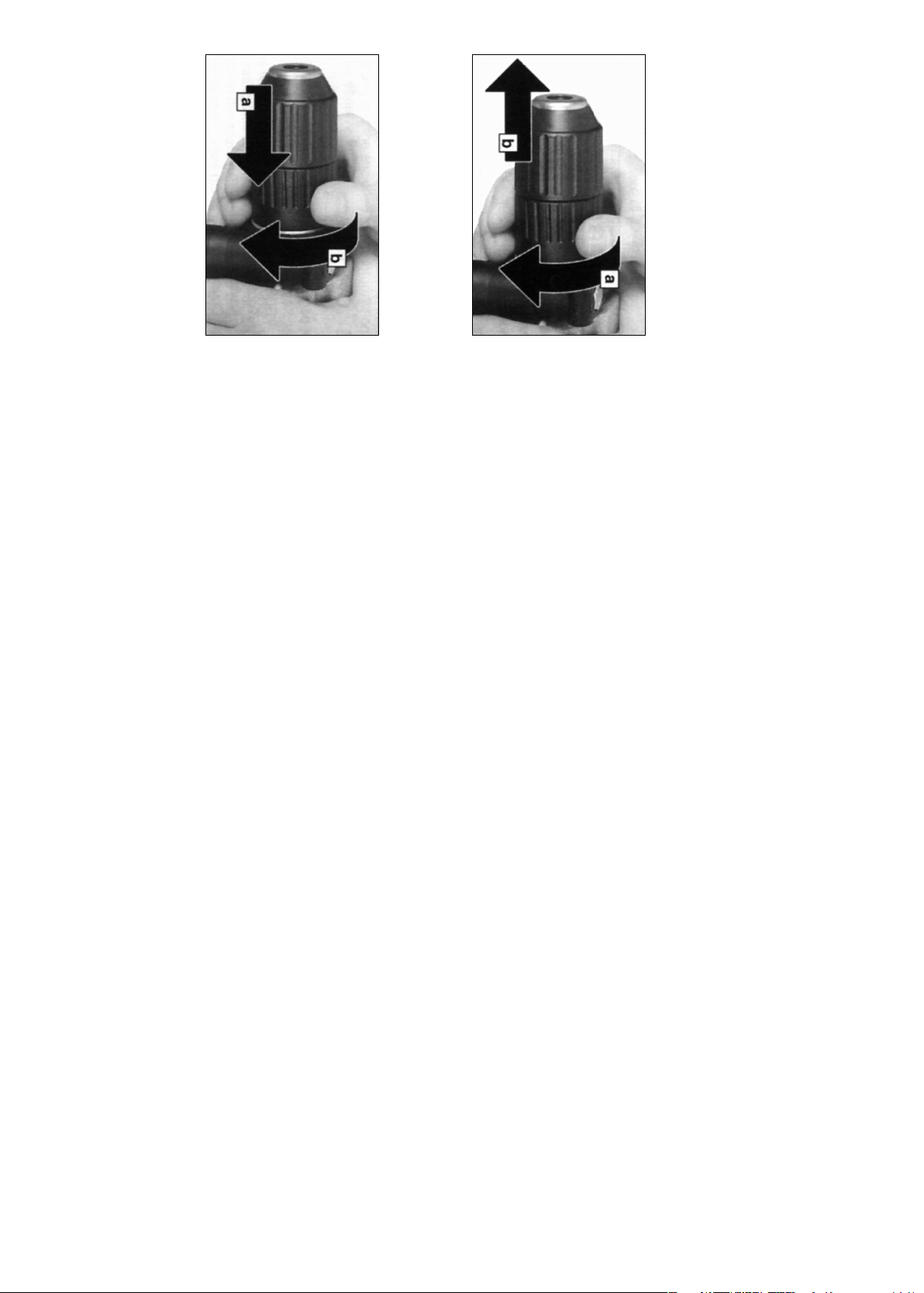

8.6 Výměna sklíčidla
! Při výměně sklíčidla dbejte na čistotu vřetene. V případě potřeby
vřeteno lehce naolejujte.
Sejmutí sklíčidla
Zajištění sklíčidla (5) otočte až nadoraz ve směru šipky (a) a sklíčid-
lo odtáhněte ve směru šipky (b).
Nasazení sklíčidla
Sklíčidlo (6) nasate na vřeteno (a).
Zajištěné sklíčidlo (5) posuňte ve směru šipky (a) tak, aby mohlo
sklíčidlo úplně sedět na vřetenu a zajištění sklíčidla puste.
Zkontrolujte, že sklíčidlo na vřetenu dobře sedí.
Upozornění: Pro zamezení protáčení vřetene při výměně sklíčidla,
dejte přepínač funkcí (13) do polohy sekání.
