ELEKTRA BECKUM secanta User guide

Page 1
A0148IVZ.fm
secanta
Betjeningsvejledning . . . . . . . . . . . . . . . . . .3
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .15
Bruksanvisning . . . . . . . . . . . . . . . . . . . . .27
Käyttökäsikirja . . . . . . . . . . . . . . . . . . . . . .39
115 166 2508 / 3002 - 3.0
Page 2
U2a0069.fm
D DEUTSCH ENG ENGLISH KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY
F FRANÇAIS NL NEDERLANDS DECLARATION DE CONFORMITE CONFORMITEITSVERKLARING
Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives ** Contrôle européen du modèle type *** effectué par ****
IT ITALIANO ES ESPAÑOL DICHIARAZIONE DI CONFORMITÀ DECLARACION DE CONFORMIDAD
Noi dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto è conforme alle seguenti norme* in conformità con le disposizioni delle normative ** Omologazione CE *** eseguita da ****
PT PORTUGUÊS SV SVENSKA DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa responsabilidade que este produto está de acordo com as seguintes normas* de acordo com as directrizes dos regulamentos ** controle de amostra de Construção da CE *** efectuado por ****
We herewith declare in our sole responsibility that this product complies with the following standards* in accordance with the regulations of the undermentioned Directives** EC type examination *** conducted by ****
Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** EG-typeonderzoek *** uitgevoerd door ****
Declaramos bajo nuestra exclusiva responsabilidad, que el presente producto cumple con las siguientes normas* de acuerdo a lo dispuesto en las directrices** Homologación de tipo CE *** llevada a cabo por ****
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi försäkrar på eget ansvar att denna produkt överensstämmer med
följande standarder* enligt bestämmelserna i direktiven** EG-materialprovning *** genomfört av ****
FIN SUOMI NO NORGE VAATIMUKSENMUKAISUUSVAKUUTUS SAMSVARSERKLÆRING
Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktiivien määräysten mukainen** EY-tyyppitarkastustesti *** testin suorittaja: ****
DA DANSK POL POLSKI OVERENSSTEMMELSESATTEST OŚWIADCZENIE O ZGODNOŚCI
Hermed erklærer vi på eget ansvar, at dette produkt stemmer overens ed følgende standarder* iht bestemmelserne i direktiverne** EF­typekontrol *** gennemført af ****
EL ΕΛΛHNIKA HU MAGYAR ∆ΗΛΩΣΗ ΑΝΤΙΣΤΟΙΧΕΙΑΣ MEGEGYEZŐSÉGI NYILATKOZAT
∆ηλώνουµε µε ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις ακόλουθες προδιαγραφές* σύµφωνα µε τις διατάξεις των οδηγιών** Έλεγχος-ΕΟΚ δοµικού πρωτοτύπου*** πραγµατοποιούµενος από το****
Vi erklærer under eget ansvar at dette produkt samsvarer med følgende normer* henhold til bestemmelsene i direktiv** EU-typegodkjennelse *** utstilt av ****
Oświadczamy z pełną odpowiedzialnością, że niniejszy produkt odpowiada wymogom następujących norm* według ustaleń wytycznych **Kontrola wzorców UE *** przeprowadzone przez ****
Kizárólagos felelősségünk tudatában ezennel igazoljuk, hogy ez a termék kielégíti az alábbi szabványokban lefektetett követelményeket* megfelel az alábbi irányelvek előírásainak** által végzett vizsgálat szerint megegyezik az alábbi építési mintapéldánnyal *** a ****
secanta
* EN 61029-1, DIN EN 62079, ISO 7960
** 98/37/EG, 73/23 EWG, 89/336/EWG
*** AHO 991079
**** Prüf- und Zertifizierungsstelle - Fachausschuß Holz
70 563 Stuttgart - Vaihingen, Vollmoellerstraße 11
Ing. grad. Hans-Joachim Schaller
Leitung Entwicklung und Konstruktion
ELEKTRA BECKUM AG
Daimlerstraße 1
D - 49716 Meppen
Meppen, 15.05.2002 1001092/ 02
2
Page 3
XA0018a4.fm Bruksanvisning SVENSKA

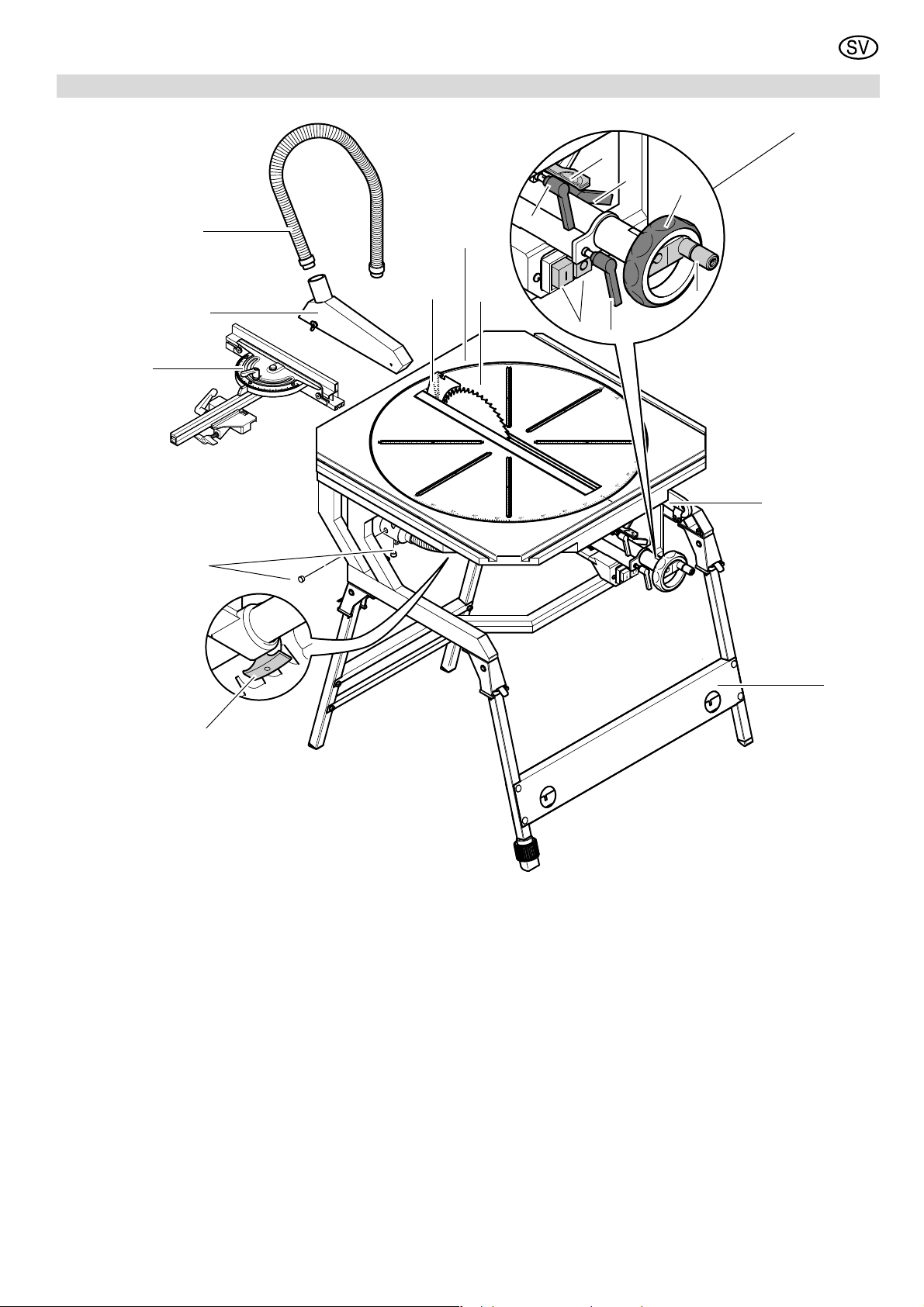

1. Sågen i överblick (leveransomfattning)

SVENSKA
4
B
D
A
11
10
9
8
2
1
3
C
E
F
D
5
7
Gerings-, plattforms- och bordcirkel­såg secanta:
1 Klyvkil 2 Kåpa av magnesiumlegering med
bikakestruktur
3 Vridbart bord, kan vridas i 180° vin-
kel
4 Central manöverenhet med
A Multifunktions-ratt
− Inställning av geringsvin­kel: sväng ratten åt sidan
− Inställning av lutningsvin­keln: vrid ratten
− Dragfunktion: lyft ratten och dra den framåt
B Knapp för ihakning av
geringsvinkeln
C Klämspak för fixering av
geringsvinkeln
D Klämspak för fixering av
lutningsvinkeln (2x)
E Vev för inställning av
snitthöjden
F Strömbrytare för start/stopp 5 Påskjutare 6 Hopfällbart stativ 7 Fixeringsanordning för
dragananordningen
Tillbehör:
8 Plugg till suganslutning (2x) 9 Arbetsstyckets anhåll – kan använ-
das som tvär- eller parallellanhåll
10 Spånhuv 11 Sugslang till spånhuv
6
Levererade verktyg
Gaffel-/ringnyckel 13 mm Gaffel-/ringnyckel 10 mm Insexnyckel 6 mm Insexnyckel 4 mm
Maskinens dokument
Bruksanvisning Reservdelslista
27
Page 4
SVENSKA
Innehållsförteckning
1. Sågen i överblick
(leveransomfattning).................27
2. Läs detta först! ..........................28
3. Säkerhet.....................................28
3.1 Ändamålsenlig användning .........28
3.2 Allmänna
säkerhetsanvisningar ..................28
3.3 Symboler på maskinen................29
3.4 Säkerhetsanordningar.................30
3.5 Påskjutare ...................................30
4. Produktegenskaper...................30
5. Transport ...................................30
6. Manöverenheter ........................30
7. Driftstart .....................................32
7.1 Nätanslutning ..............................32
8. Arbetsbeskrivning.....................32
8.1 När sågen används som
bordsåg .......................................33
8.2 När sågen används som
kapcirkelsåg ................................33
8.3 När sågen används som
geringssåg...................................33
8.4 Dolda snitt ...................................34
9. Reparation och underhåll.........34

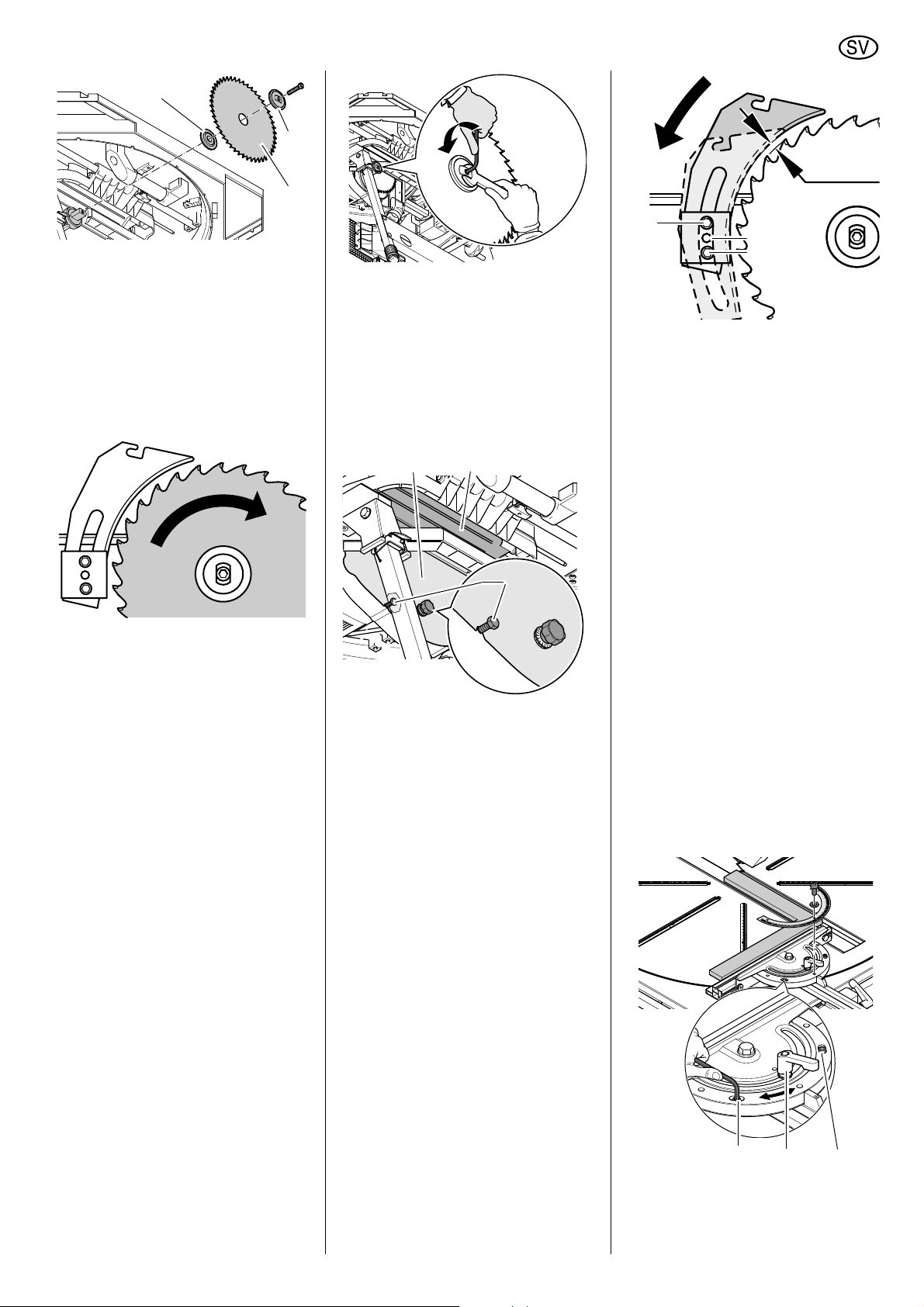

9.1 Byte av sågblad...........................34
9.2 Inställning av klyvkilen.................35
9.3 Inställning av det
universella ändstoppet ................35
9.4 Ställ in mätinställningen ..............36
9.5 Justering av det vridbara
bordet..........................................36
9.6 Justering av sågbladåtergångens dämpning...36
9.7 Rengöring och oljning av
maskinen.....................................36
9.8 Förvaring av maskinen................36
9.9 Underhåll.....................................36
10. Problem och felsökning ...........36
11. Reparation .................................37

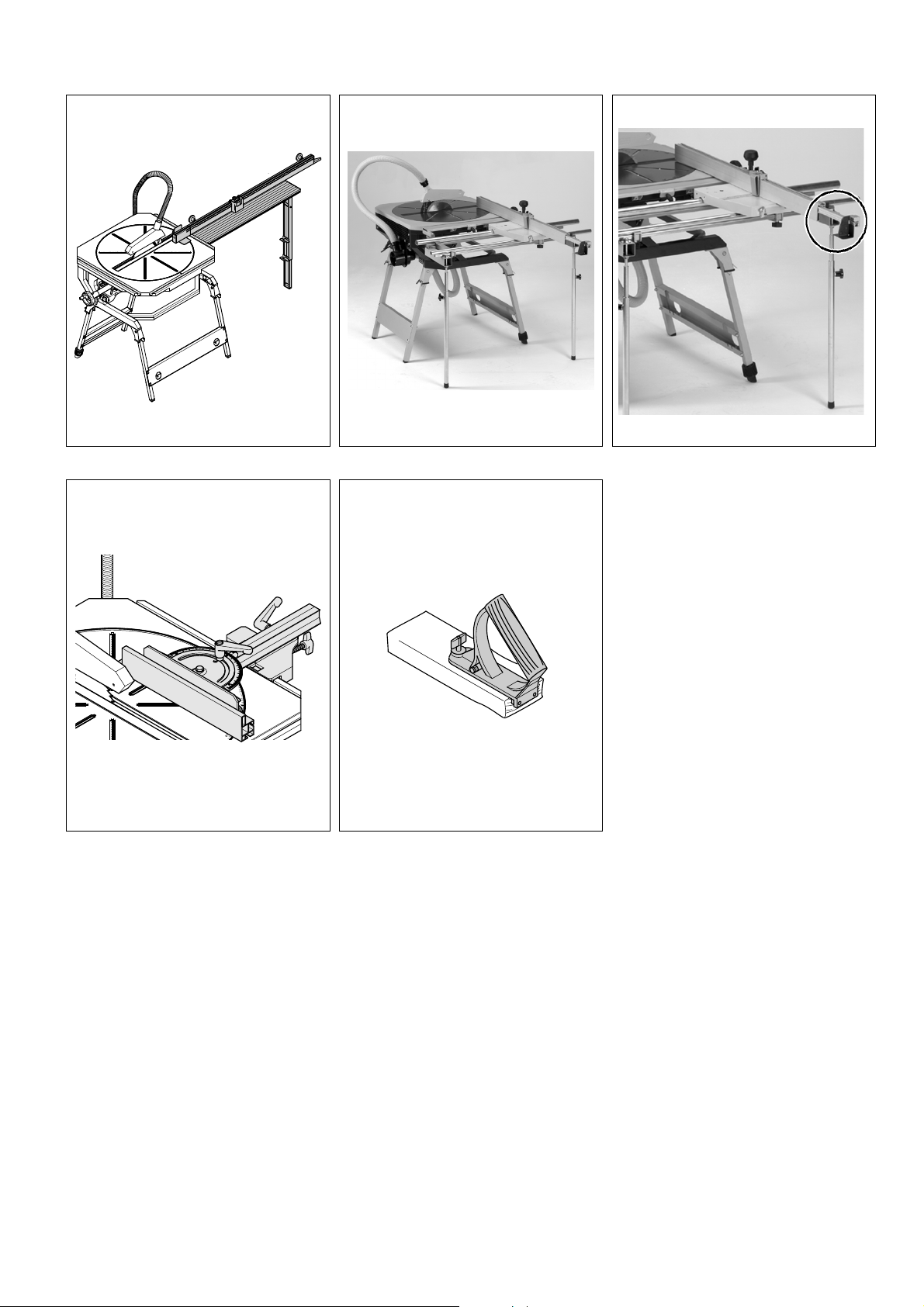

12. Tillbehör................................37/51
13. Miljöskydd..................................37
14. Tekniska data ............................37
14.1 Lagerförda sågklingor .................38

2. Läs detta först!

Denna bruksanvisning är skriven på ett sådant sätt att du kan arbeta med maski­nen snabbt och säkert. Här en liten väg­ledning om hur bruksanvisningen bör läsas:
− Läs igenom bruksanvisningen helt innan maskinen tas i drift. Obser­vera speciellt våra säkerhetsföre­skrifter.
− Denna bruksanvisning riktar sig till personer som har grundläggande tekniska kunskaper i användning av maskiner som den som beskrivs i denna anvisning. Om du inte har någon som helst erfarenhet i användning av dessa maskiner bör du först rådfråga en person som har denna erfarenhet.
− Förvara alla dokument som levere­rats med denna maskin lätt åtkom­liga så att du vid behov kan slå efter i dem. Förvara kvittot för eventuella garantifall.
− Om du säljer eller lånar ut utrust­ningen skall alla levererade doku­ment medfölja.
− Tillverkaren ansvarar ej för skador som uppstår genom att bruksanvis­ningen ej beaktas.

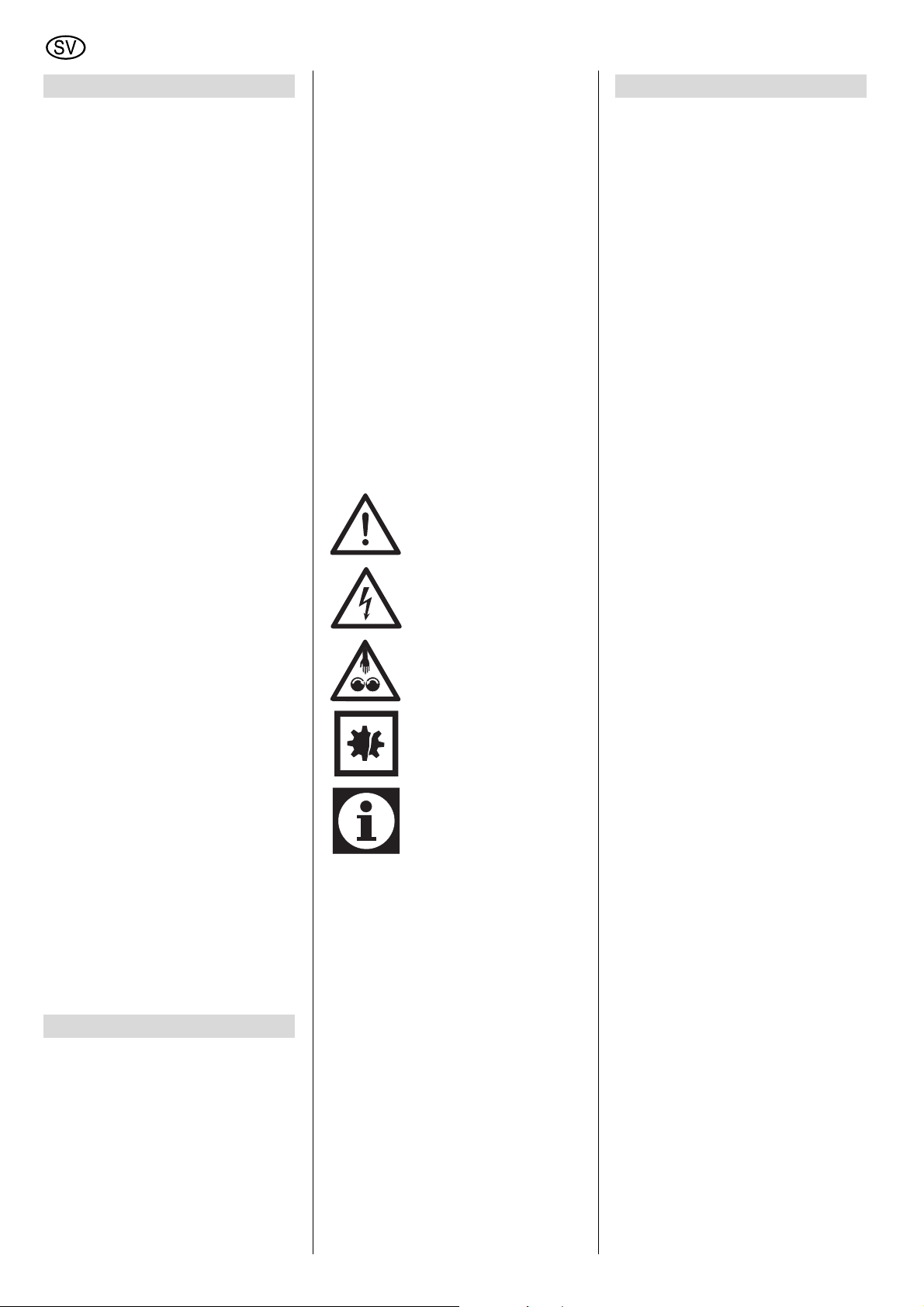

Information kännetecknas på följande sätt i bruksanvisningen:
Fara! Varnar för personskador eller skador på miljön.
Fara för elektricitet! Var­ning för personskador pga elektricitet.
Risk för indragning! Varning för personska­dor genom att kroppsde­lar eller kläder dras in.
Varning! Varning för materiella skador.
Hänvisning:
Kompletterande informa­tion.
− Siffror i bilderna (1, 2, 3, ...)
− kännetecknar detaljer;
− numreras fortlöpande;
− syftar på motsvarande siffra inom
parantes (1), (2), (3) ... i texten intill.
− Handlingsanvisningar som måste genomföras i en bestämd ordnings­följd är numrerade.
− Handlingsanvisningar som ej måste genomföras i en bestämd ordnings­följd är kännetecknade med en punkt.
− Uppräkningar kännetecknas med ett streck.

3. Säkerhet

3.1 Ändamålsenlig använd­ning
Maskinen är avsedd för längs- och tvär­sågning av massivträ, laminerat trä, spånplattor, lamellträ och liknande trä­material. Runda arbetsstycken får endast sågas med rätt hålldon eftersom de kan sned­vridas av det roterande sågbladet.
Vid sågning på högkant av platta arbets­stycken används ett lämpligt anhåll för att styra arbetsstycket.
Fara!
A
All annan användning är för-
bjuden.
Vid ej ändamålsenlig användning, för­ändringar på sågen eller vid användning av delar som ej testats och godkänts av tillverkaren kan oförutsebara skador uppstå!
3.2 Allmänna säkerhetsan­visningar
• Observera följande säkerhetsanvis­ningar när du använder maskinen, så att det inte kan ske några person­eller materialskador.
• Läs även de särskilda säkerhetsan­visningarna i respektive kapitel.
• Följ även eventuella lagstadgade bestämmelser eller arbetarskydds­föreskrifter för hantering med cirkel­sågar.
A
Allmänna risker!
• Håll ordning på arbetsplatsen – om det är rörigt på arbetsplatsen kan det lätt hända en olycka.
• Var uppmärksam. Observera vad du gör och arbeta förnuftigt. Använd inte maskinen om du är okoncentre­rad.
• Kom ihåg att även ta hänsyn till yttre faktorer. Se till att du har bra belys­ning.
• Undvik olämpliga kroppsställningar. Det är viktigt att stå stadigt och att alltid hålla balansen.
• Använd lämpliga stöd för långa arbetsstycken.
• Denna såg får inte användas i när­heten av brandfarliga vätskor eller gaser.
• Maskinen får endast tas i drift och användas av personer som vet hur en cirkelsåg fungerar och känner till de risker som är förknippade med sågen. Personer under 18 år får endast använda sågen i samband med utbildning under uppsikt av en hand­ledare.
28
Page 5
SVENSKA
• Obehöriga, speciellt barn, får inte vistas i riskområdet. Låt inga andra personer komma i beröring med sågen eller nätkabeln under drift.
• Undvik att överbelasta maskinen– använd den endast inom det effekt­område som anges i tekniska data.
B
Fara för elektricitet!
• Utsätt inte maskinen för regn. Använd den inte heller i våta eller fuktiga utrymmen. Undvik att komma i beröring med jordade delar (t ex värmeelement, rör, spisar, kylskåp) när du arbetar med maskinen.
• Nätkabeln får inte användas för ändamål som den inte är avsedd för.
Risk för klämskador och andra
A
personskador på rörliga delar!
• Maskinen får inte användas utan skyddsanordningar.
• Håll alltid tillräckligt avstånd till såg­klingan när du sågar. Använd lämp­liga påskjutare om så behövs. Håll tillräckligt avstånd till drivna kompo­nenter under arbetets gång.
• Vänta tills sågklingan har stannat helt innan du avlägsnar mindre arbetsstycken, trärester osv. ur arbetsområdet.
• Bromsa inte klingan genom att trycka på den från sidan.
• Kontrollera alltid att maskinen inte är ansluten till elnätet innan du påbör­jar eventuella servicearbeten.
• Kontrollera att inga vertyg eller lösa delar ligger kvar i sågen när den startas (t ex efter servicearbeten).
• Stäng av maskinen när den inte används.
Risk för skärskador även när
A
skärverktygen står stilla!
• Använd skyddshandskar vid byte av skärverktyg.
• Lagra sågklingorna på ett ställe där ingen kan skada sig vid dem.
A
Fara! Sågklingan kan slå bakåt och slunga arbetsstycket mot använ­daren!
• Se därför alltid till att klyvkilen är rätt inställd.
• Se till att arbetsstyckena inte för­skjuts.
• Kontrollera att sågklingan är ägnad att användas för att såga i materia­let.
• Såga tunna eller tunnväggiga arbetsstycken endast med fintandad sågklinga.
• Använd alltid vassa sågklingor.
• Sök om du är tveksam igenom
arbetsstycket efter främmande före­mål (till exempel spikar eller skru­var).
• Såga endast arbetsstycken med mått som tillåter att du kan hålla säkert i dem när du arbetar.
• Såga aldrig mer än ett arbetsstycke åt gången och inte heller buntar med flera stycken. Risken är stor att man kan skada sig när ett stycke slungas iväg okontrollerat av såg­klingan.
• Avlägsna mindre arbetsstycken, trä­rester osv. ur arbetsområdet – såg­klingan måste stå helt stilla.
c
Risk för indragning!
• Se till att inga kroppsdelar eller klä­der kan fastna och dras in under drift (använd inte slips, inte hand­skar, inte heller kläder med vida ärmar; användare med långt hår skall ovillkorligen använda hårnät).
• Såga aldrig arbetsstycken som upp­visar
− Linor
− Snören
− Band
− Kablar eller
− Trådar eller som innehåller
sådana material.
Fara på grund av bristande
A
personlig skyddsutrustning!
• Använd hörselskydd.
• Använd skyddsglasögon.
• Använd andningsskydd.
• Använd rätt arbetskläder.
• Vid arbete utomhus rekommende-
ras halkfria skor.
A
Fara pga sågspån!
• Vissa sågspånssorter (t.ex. från bok-, ek- och askträ) kan orsaka cancer vid inandning. Arbeta endast med spånsug. Spånsugen måste uppfylla de värden som anges i den teknisk datan.
• Se till att så lite sågspån som möjligt sprids till omgivningen:
− Avlägsna sågspånet ur arbets-
området (blås ej bort sågspå­net!);
− Reparera otätheter i spånsugen;
− Sörj för god ventilation.
A
Fara vid tekniska förändringar på sågen eller vid användning av delar som ej testats och godkänts av tillverkaren!
• Montera sågen exakt enligt dessa anvisningar.
• Använd endast delar som godkänts av tillverkaren. Detta gäller i synner­het för:
− Sågklingor (ordernummer se tek-
nisk data);
− Säkerhetsanordningar (order-
nummer se reservdelslista).
• Undvik att utföra ändringar på maskindelarna.
Fara på grund av brister på
A
maskinen!
• Vårda maskinen och dess tillbehör noggrant. Följ serviceanvisningarna.
• Kontrollera maskinen på eventuella skador före driften: Innan maskinen används måste säkerhetsanord­ningar, skyddsanordningar eller lätt skadade delar undersökas nog­grannt på felfri och ändamålsenlig funktion. Kontrollera att de rörliga delarna fungerar felfritt och inte fast­nar. Alla delar måste vara riktigt monterade och alla villkor vara upp­fyllda för att maskinen skall kunna fungera felfritt.
• Skadade skyddsanordningar eller delar skall repareras eller bytas av godkänd serviceverkstad. Låt en serviceverkstad byta ut trasiga strömbrytare. Maskinen får inte användas om strömbrytaren inte fungerar.
• Handtagen skall vara torra och fria från olja och fett.
A
Fara pga buller!
• Använd hörselskydd.
• Se till att klyvkilen ej är krökt. En
krökt klyvkil trycker arbetsstycket i sidled mot sågklingan. Detta orsakar buller.

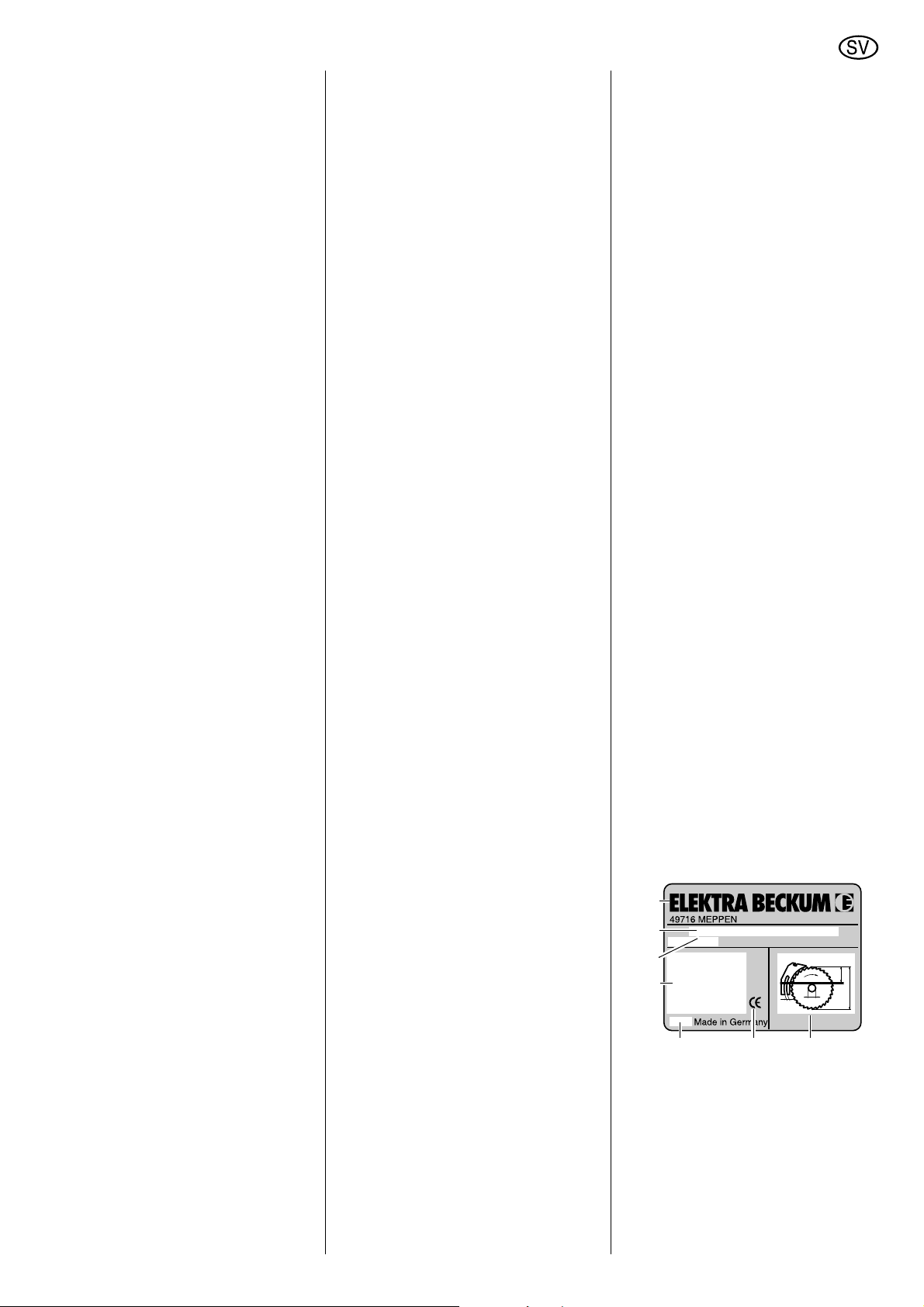

3.3 Symboler på maskinen

Informationer på typskylten:
12
13
14 15
16 17 18
(12) Tillverkare (13) Serienummer (14) Maskinens beteckning (15) Motordata
(se även "Teknisk data“)
(16) Tillverkningsår
29
Page 6
SVENSKA
(17) CE-märke – denna maskin upp-
fyller EG-riktlinjerna enligt konfor­mitetsförklaringen
(18) Tillåtna sågbladsmått

3.4 Säkerhetsanordningar

Spånhuv
Spånskyddet (19) skyddar mot oavsiktlig beröring med sågklingan och mot kring­flygande sågspån.
Spånhuven skall alltid vara monterad under arbetet (utom vid dolda snitt – se "Manövrering“ – "Dolda snitt“).
19
20
Klyvkil
Klyvkilen (20) hindrar arbetsstycken från att fångas in av klingan och slungas mot användaren.
Klyvkilen skall alltid användas under sågning. Den skall alltid stå i det övre läget (utom vid dolda snitt – se "Manöv­rering“ – "Dolda snitt“).

3.5 Påskjutare

Påskjutaren (21) förlänger armen och förhindrar ofrivillig kontakt med såg­klingan.
Påskjutaren skall alltid användas när avståndet mellan
anhåll – sågblad ≤120 mm.
21
− Alla viktiga manöverfunktioner i en central manöverenhet.
− Elektronisk varvtalsstyrning:
− Mjukstart
− Låg belastning av elnätet
− Konstant sågbladsvarvtal obero-
ende av belastningen ger jämna snitt
− Lång hållbarhet på slipkolet
− Låg bullerbelastning tack vare
lågt tomgångsvarvtal
− Ett elektroniskt motorskydd med överströmsbrytare stänger av motorn om den blockeras (t ex när sågklingan fastnar).
− Ett nollspänningsrelä förhindrar att sågen kan starta av sig själv igen efter strömavbrott.
− Magnesiumlegering och cellstruktur för maximal styvhet mot vridning vid minimal vikt.
− Ihopfällbara ben och integrerat bär­handtag för snabb och bekväm transport.
− Dammtäta kulhylsor med livstids­smörjning för varaktig precision.

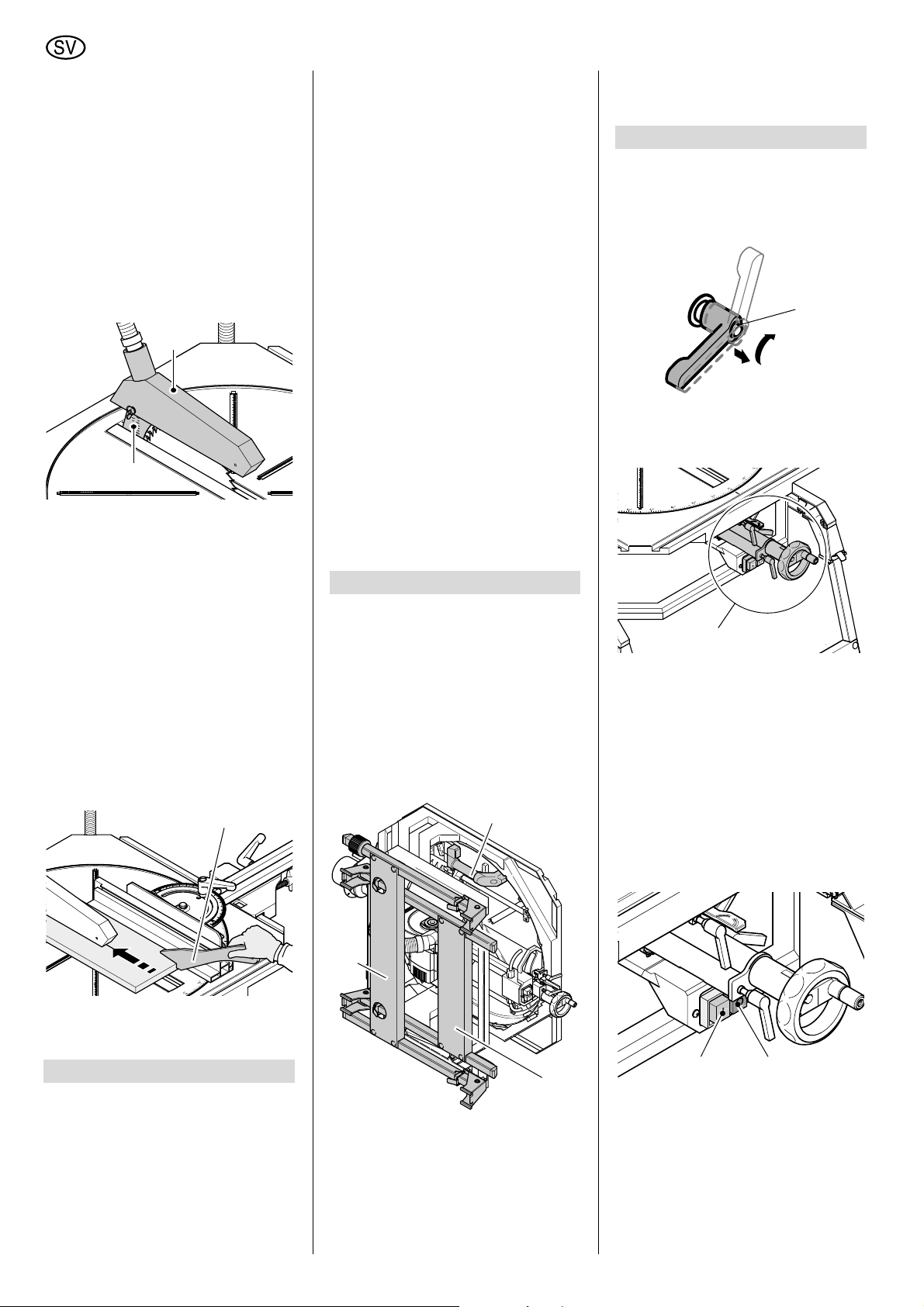

5. Transport

1. Veva ner sågbladet helt.
2. Demontera tillbyggnadsdelarna (anhåll, skjutsläde, bordsförläng­ning).
3. Lås draganordningen i det bakre läget på det vridbara bordet.
4. Lås det vridbara bordet i 0°-läge.
5. Lägg sågen på höger sida.
6. Lossa de bakre benen (23) och fäll in dem.
22
Använd helst originalförpackningen när sågen skall transporteras.

6. Manöverenheter

Maskinen är utrustad med en speciella klämspakar (25): om klämspakens inställningsradie ej räcker till kan kläms­paken dras ut, vridas och sedan hakas i igen.
25
De viktigaste manöverelementen till sågen sitter på den centrala manöveren­heten (26):
26
− Strömbrytare för start/stopp
− Handtag för vinkelinställning
− Inställningsanordning för geringsvin-
kel
− Vev för skärhöjd
− Draganordning
Strömbrytare för start/stopp
• Start = Tryck på den gröna knappen
(28).
• Stopp = Tryck på den röda knappen
(27).
När påskjutaren inte behövs förs den in i fästet under bordsplattan.

4. Produktegenskaper

− Tre sågprinciper i en maskin:
− Bordsågmaskin
− Plattformssåg
− Geringssåg
− Dragfunktion och vridbart bord för
ämnen på trånga arbetsplatser utan omspänning av arbetsstyckena.
30
24
23
7. Lossa de främre benen (24), fäll dem över de bakre benen och lås dem med spärrarna på de bakre benen.
8. Lyft sågen i bärhandtaget (22) under det vridbara bordet.
27 28
Omstart
− När det automatiska motorskyddet löser ut (t ex när motorn blockeras) eller
− efter strömavbrott (när nollspän­ningsreläet har löst ut)
måste man trycka på den gröna startknappen (28) igen.

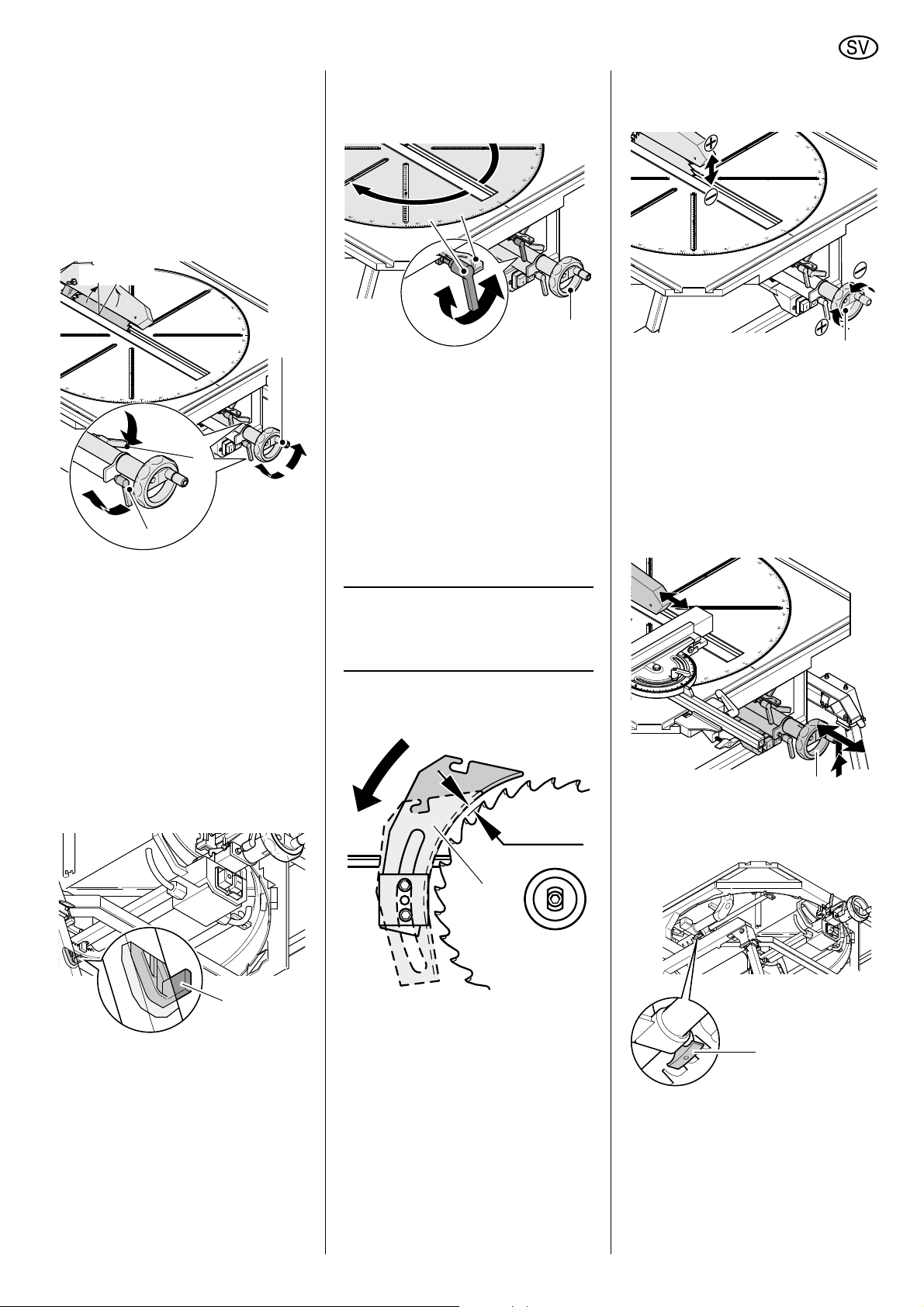

Page 7
SVENSKA
handtag för vinkelinställning
Med denna ratt (29) kan sågbladet lutas steglöst åt höger i 0° till 45° vinkel. Lut­ningsaxeln ligger i höjd med sågbordet så att skärdjupet bibehålls i alla lutnings­vinklar.
Inställning av lutningsvinkeln:
1. Ställ draganordningen i det bakre läget.
2. Lossa spännarmarna (30) och (31).
-2° – 47°
29
30
31
3. Ställ in lutningsvinkeln med ratten (29).
4. Lås lutningsvinkeln med vänster spännarm (31).
5. Ställ in draganordningen i läget längst fram.
6. Lås lutningsvinkeln extra med höger spännarm (30).
Sågbladets lutningsvinkel kan ökas mel­lan minus 2° och plus 47°:
Ökning av lutningsvinkeln:
1. Luta sågbladet cirka 20°.
2. Vrid spaken (32) på det vridbara bordets undersida åt vänster.
Inställningsanordning för geringsvin­kel
Bordet kan vridas med knoppen (35) i 90° vinkel på varje sida.
34
33
35
På detta sätt kan exempelvis en list för­ses med ett geringssnitt i varje ända. Listen behöver då bara flyttas i längsrikt­ningen (parallellt med anhållet) – man sparar plats och slipper ställa in anhållet igen.
Bordet snäpps fast i de vanligaste geringsvinklarna.
Inställning av geringsvinkeln:
1. Lossa spännarmen (33).
2. Tryck på knappen (34).
3. Dra åt spännarmen igen.
Hänvisning:
3
För att kunna låsa det vridbara bordet utan glapp måste det även fixeras i snäpplägena med spännarmen.
Klyvkil Klyvkilen (36) kan användas i två lägen.
max. 5 mm
0,2 inch
Vev för skärhöjd
Såghöjden kan ställas in med veven
(37).
37
Den inställda höjden kan avläsas på skalan på klyvkilen.
Draganordning
Med hjälp av draganordningen (38) kan man såga arbetsstycken med max. 70 mm höjd och 285 mm bredd utan att arbetsstyckena behöver flyttas. Dragan­ordningen kan användas för alla sågty­per (rak sågning, geringssågning, sned­sågning och dubbel geringssågning).
38
Med låsanordningen (39) på det vridbara bordets undersida kan draganordningen låsas så här:
32
3. Ställ in sågbladet i rätt lutningsvinkel mellan minus 2° och plus 47°.
36
För att ställa om klyvkilen måste den dras ut och sedan tryckas in igen.
− Övre position: för kapsnitt (endast med monterad spånhuv!)
− Undre position: skymda snitt (spånhuven avmonte­rad).
39
− Mellanläge = Sågen används som normal cirkel­såg
− Bakre läge = Transportläge
31

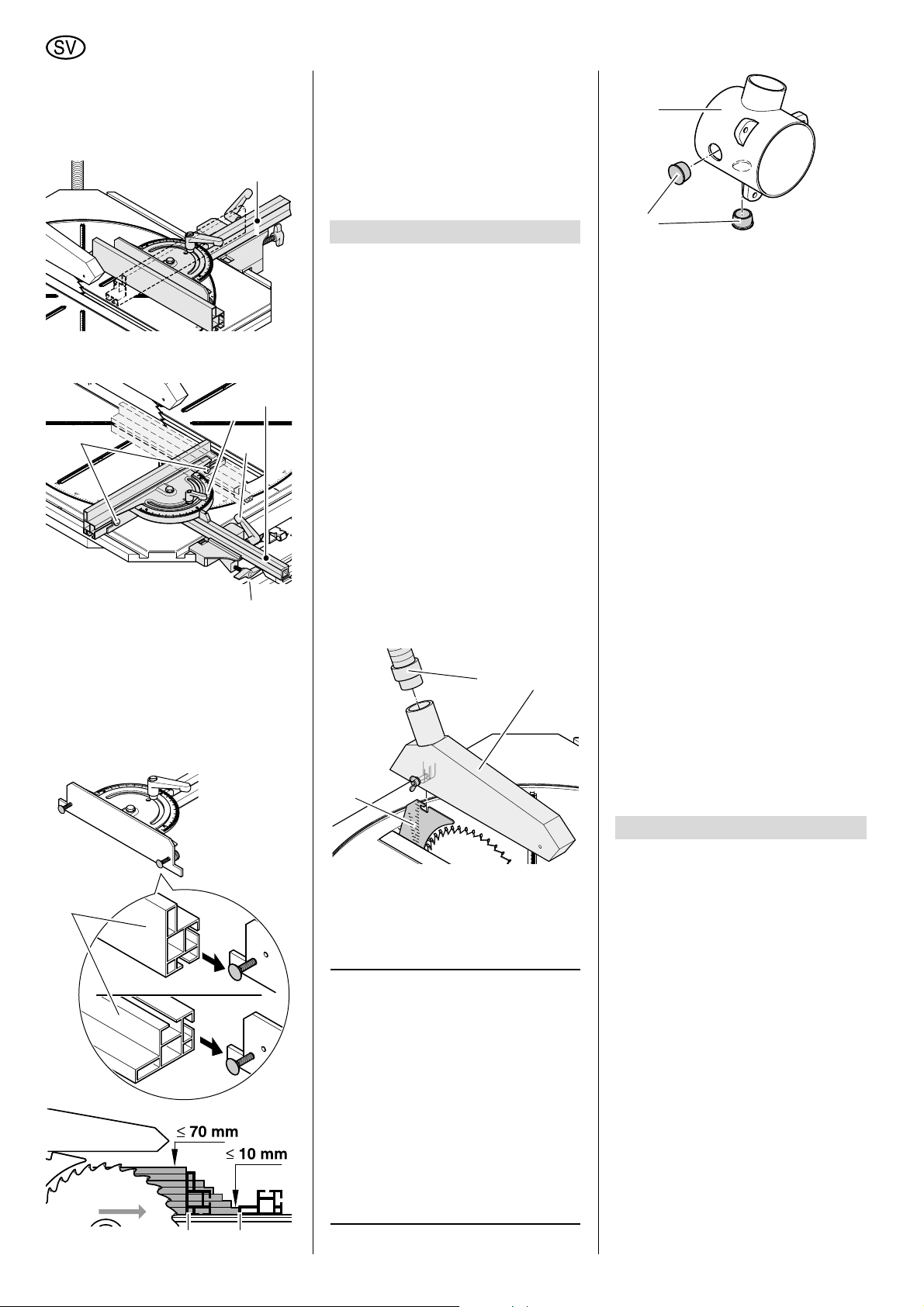

Page 8
SVENSKA
Anhåll
Arbetsstyckets anhåll erbjuder två mon­teringsalternativ.
− Anhållet kan monteras på sidan av sågen (40):
− Anhållet kan monteras framme på sågen (41):
45
Genom att vrida vinkelanhållet i 90° vin­kel åt båda sidor kan arbetsstyckets anhåll användas både som tvär- eller parallellanhåll.
Spännarmarna (42), (43) och vingskru­ven (44) skall dras åt efter inställningen.
När båda räffelskruvarna (45) har los­sats kan anhållet (46) tas av och flyttas:
40
41
42
43
44
− Hög anliggningskant (47):
− För sågning av höga arbets-
stycken.
− Låg anliggningskant (48):
− För sågning av tunna arbets-
stycken;
− När sågbladet lutar.

7. Driftstart

1. Fäll ut benen helt – låsanordningen skall snäppas fast.
2. Anslut sågen till lämpligt dammut­sug.
Fara!
A
Vissa typer av trädamm (tex. av ek, bok och ask) kan vid inandning orsaka cancer: arbeta därför alltid med en spånutsugningsanläggning.
− När du sågar inomhus
− Vid längre arbetspass (längre än
1/2 timma)
− När du sågar ek-, bok- eller ask­trä.
3. Montera spånhuven (50) på klyvki­len (51) så här: För in spånhuven i skåran på klyvkilen och för den bakåt tills det tar emot. Dra därefter åt vingmuttern. Botten på klingskyddet skall monte­rad vågrätt.
49
51
50
52
53

7.1 Nätanslutning

B
Fara! Elektrisk spänning
• Använd maskinen endast i torr omgivning.
• Maskinen får endast anslutas till en strömkälla som uppfyller föl­jande krav (se även ”Tekniska data“):
− Nätspänning och -frekvens
skall överensstämma med upp­gifterna på maskinens typ­skylt;
− Sågen skall säkras med jord-
felsbrytare med felström 30 mA;
− Alla stickkontakter skall vara
jordade enligt föreskrift.
• Nätkabeln skall dras på ett sådant sätt att den inte stör eller kan ska­das under arbetet.
• Nätkabeln skall skyddas mot värme, frätande vätskor och vassa kanter.
• Som förlängningskabel används endast en gummikabel med till­räckligt stor diameter (3 x 1,5 mm
• Dra inte ur stickkontakten genom att dra i kabeln.
2
).
32
46
47 48
4. Anslut sugslangen (49) till sugsto­sen på spånhuven.
5. Anslut sugslangens andra ände till utsugningsanslutningen på maski­nens baksida.
Hänvisning:
3
Denna maskin är i förbindning med en utsugningsanläggning testad enligt AHO 99 10 81. För att garantera den krävda lufthastigheten på 20 m/s hos normala mobila utsugningsanlägg­ningar har två bypassborrningar gjorts i utsugningsanslutningen (52) på maski­nens baksida. När starkare utsugningsanläggningar användas kan dessa hål tillslutas med två pluggar (53) som ingår i leveransen av maskinen. Lufthastigheten skall då vara 20 m/s.

8. Arbetsbeskrivning

A
Fara!
• Denna maskin får endast använ­das av en person åt gången. Andra personer som skall mata fram eller ta bort arbetsstycken skall stå på längre avstånd från maskinen.
• Kontrollera följande innan arbetet påbörjas:
− Nätkabel och stickpropp;
− Strömbrytare för start/stopp;
− Klyvkil;
− Spånhuv;
− Påskjutare.
• Använd personlig skyddsutrust-
ning:
− Dammskyddsmask;
− Hörselskydd;
− Skyddsglasögon.
• Stå på rätt ställe under sågning:
− Framtill på manöversidan;
Page 9
SVENSKA
− Frontalt till maskinen;
− Till vänster och vid sidan om
inställningsanordningen för sågklingan;
− Arbetar två personer samtidigt skall den andra personen stå vid bordsförlängningen.
• Följande tillbehör kan vid behov användas:
− Bordsförlängningen (tillval) –
om arbetsstycket kan falla av bordet efter delning;
− Skjutsläde (tillbehör);
− Spännanordning – för arbets-
stycken som ej ligger stabilt – tex. runda material;
− Spånutsug.
• Undvik följande manövreringsfel:
− Bromsa inte klingan genom
tryck från sidan. Det finns risk för bakslag.
− Tryck alltid arbetsstycket mot
sågbordet under sågning och ställ det inte på högkant. Det finns risk för bakslag.
− Såga aldrig mer än ett arbets-
stycke åt gången och inte hel­ler buntar med flera stycken. Risken är stor att man kan skada sig när ett stycke slungas iväg okontrollerat av sågklingan.
− När sågen används som kap-
såg: Kontrollera innan du sågar och med stillastående sågblad att arbetsstycket kan klyvas helt utan att kontaktpro­filen vidrörs.
− Beakta att maskinens stabilitet
är mindre vid sidlig belastning än vid belastning framifrån.
c
Risk för indragning!
• Såga aldrig arbetsstycken med vajrar, snören, bandkablar eller trådar eller arbetsstycken som innehåller sådant material.

8.1 När sågen används som bordsåg

Hänvisning:
3
När sågen används som bordcir-
kelsåg flyttas arbetsstycket bakåt för sågning.
Utgångsläge:
− Lås sågbordet i 90° vinkel åt vän- ster.
− Lås sågbladets draganordning (under sågbordet) mitt i bordet.
− Ställ in sågbladets lutningsvinkel mot bordet.
− Nu är skärhöjden inställd – spånhu­ven skall stå på cirka 10 mm avstånd från arbetsstycket.
− Montera eventuellt anhållet (kon­taktprofilen på anhållet skall vara parallell med sågens framkant).
Genomförande:
1. Starta sågen.
2. Såga av arbetsstycket i ett arbets­moment.
3. Om du inte skall fortsätta att arbeta direkt skall maskinen stängas av och spånhuven sänkas helt.
8.2 När sågen används som
kapcirkelsåg
Hänvisning:
3
När sågen används som kapcir­kelsåg fixeras arbetsstycket och sågbla­det dras framåt. På så vis kan sågen användas som kapsåg. I detta driftläge är den maximala snitt­längden 285 mm. Beroende på bordets vinkelinställning och materialets tjocklek kan den effektiva snittlängden dock vara kortare.
Detta arbetssätt är speciellt lämpligt för
− tvärsnitt
− mycket exakta snitt
Utgångsläge:
− Lås sågbordet i rätt vinkel
− Sågbladets draganordning är lossad
(under sågbordet).
− Ställ in sågbladets lutningsvinkel mot bordet.
− Nu är skärhöjden inställd – spånhu­ven skall stå på cirka 10 mm avstånd från arbetsstycket.
− Anhållet är monterat (anhållet kan monteras antingen på sågens fram­kant eller på sidokanterna).
Genomförande:
1. Placera arbetsstycket mot kontakt­profilen och håll fast det med ena handen.
2. Starta sågen.
3. Såga igenom arbetsstycket genom att dra fram sågbladet. Lyft i detta fall den centrala manöverenheten något. Låt sågbladet åter glida in i det bakre ändläget.
4. Om du inte skall fortsätta att arbeta direkt skall maskinen stängas av och spånhuven sänkas helt.

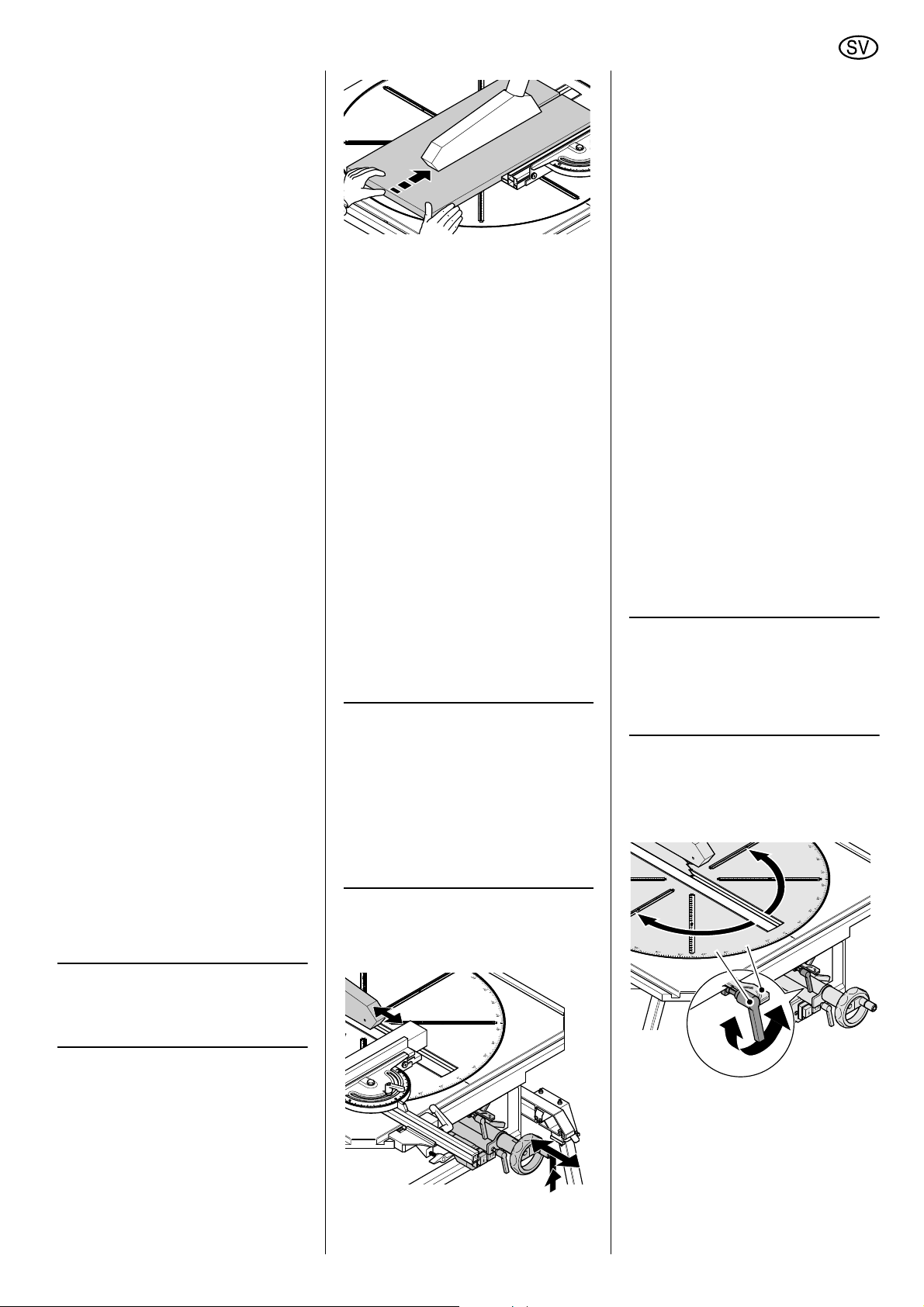

8.3 När sågen används som
geringssåg
Hänvisning:
3
När sågen används som gerings­såg sågas arbetsstycket i –90° till +90° vinkel till sågens framkant. Geringssnit­tets vinkel ställs in på det vridbara bor­det.
Detta arbetssätt är speciellt lämpligt
− när man sågar i trånga utrymmen
− när man sågar skrymmande arbets-
stycken
55
54
Detta arbetssätt är speciellt lämpligt för
− kantsnitt
− långa snitt
Utgångsläge:
− Sågbladets draganordning är lossad (under sågbordet).
− Geringsvinkeln är inställd. Inställ­ning av geringsvinkeln:
− Lossa spännarmen (54).
− Tryck på knappen (55).
− Dra åt spännarmen igen.
33
Page 10
SVENSKA
− Ställ in sågbladets lutningsvinkel mot bordet.
− Nu är skärhöjden inställd – spånhu­ven skall stå på cirka 10 mm avstånd från arbetsstycket.
− Anhållet är monterat (anhållet kan monteras antingen på sågens fram­kant eller på sidokanterna).
Genomförande:
1. Placera arbetsstycket på topplattan.
2. Starta sågen.
3. Såga igenom arbetsstycket genom att dra fram sågbladet. Lyft i detta fall den centrala manöverenheten något. Låt sågbladet åter glida in i det bakre ändläget.
4. Om du inte skall fortsätta att arbeta direkt skall maskinen stängas av och spånhuven sänkas helt.

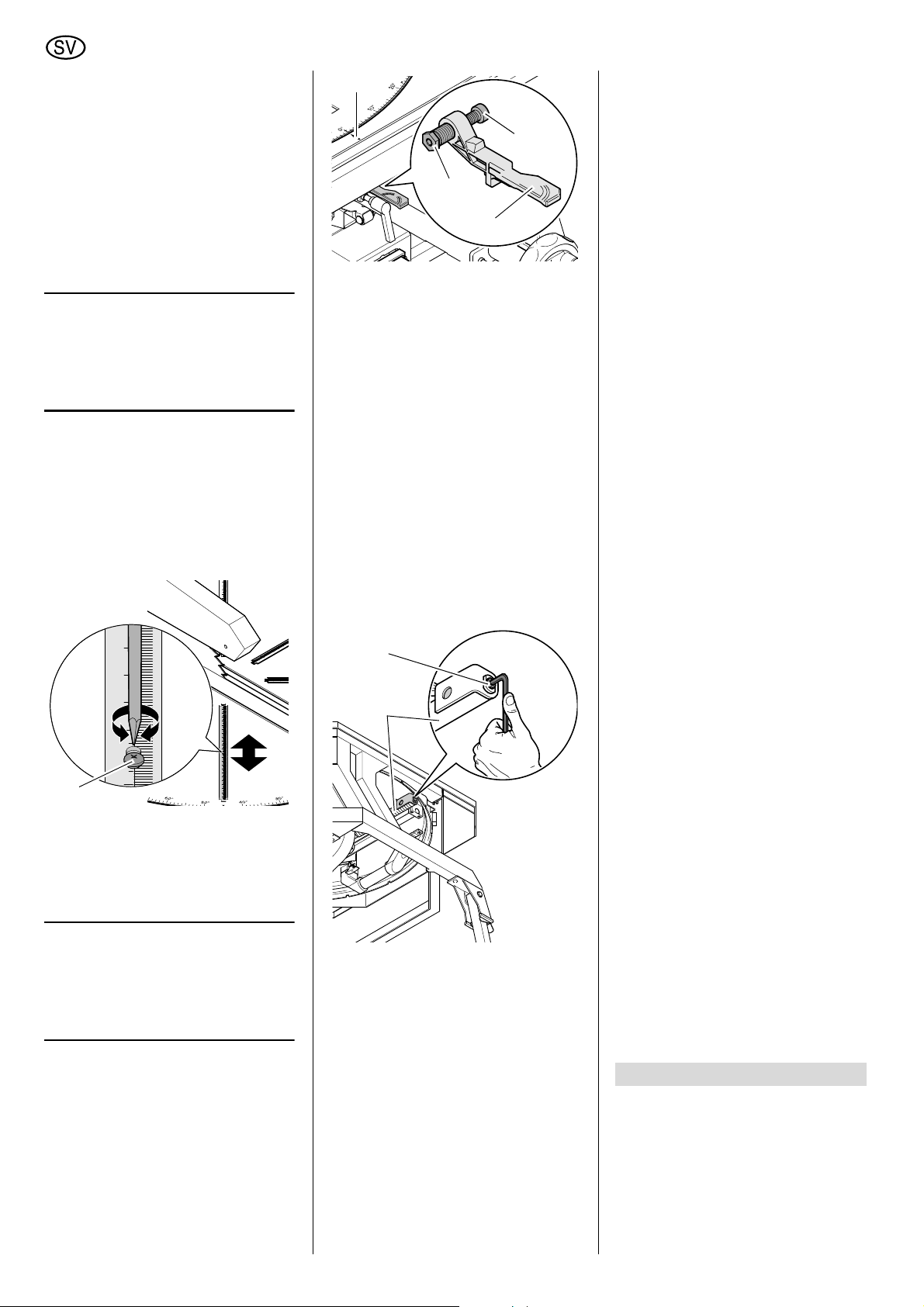

8.4 Dolda snitt

Hänvisning:
3
När man sågar dolda snitt sågas arbetsstycket endast i det nedre områ­det utan att det klyvs. När man sågar dolda snitt skall spånhuven därför alltid tas av och klyvkilen stå i det nedre läget. Dolda snitt kan sågas i alla arbetssätten (bordcirkelsåg, kapsåg, geringssåg).
Förberedelser:
1. Ta av spånhuven (58) från klyvkilen
när du har lossat vingmuttern (56).
57
56
2. Ta av sugslangen (57) från anslut-
ningsstosen på sågen och lägg den åt sidan med spånhuven.
3. För ner klyvkilen (59) i det nedre
läget (se "Underhåll" – "Inställning av klyvkilen").
58
max. 5 mm
0,2 inch
59
4. Ställ in geringsvinkeln och lås den.
5. Ställ in sågbladets lutningsvinkel mot bordet.
6. Ställ in såghöjden.
7. Montera anhållet (anhållet kan mon­teras antingen på sågens framkant eller på sidokanterna).
Genomförande:
1. Placera arbetsstycket på topplattan.
2. Starta sågen.
3. Såga igenom arbetsstycket genom att dra fram sågbladet. Lyft i detta fall den centrala manöverenheten något. Låt sågbladet åter glida in i det bakre ändläget. Tryck ner arbetsstycket när du sågar.
Om du inte skall fortsätta att såga fler dolda snitt direkt:
4. Stäng av maskinen.
5. Snäpp fast klyvkilen i det övre läget igen.
6. Montera sugslangen och spånhuven igen.

9. Reparation och underhåll

Fara!
A
Före underhålls- eller rengö-
ringsarbete skall följande göras:
− Stäng av maskinen.
− Vänta tills sågen har stannat.
− Dra ur stickkontakten.
• Efter underhålls- och rengöringsar-
bete skall alla säkerhetsanordningar kopplas in och kontrolleras.
• Använd endast originaldelar när någon del i sågen behöver bytas. Reservdelar som inte godkänts av tillverkaren kan förorsaka skada. Detta gäller speciellt för reservdelar till säkerhetsanordningarna.
• Allt annat reparations- och under­hållsarbete än det som beskrivits ovan skall utföras av en auktorise­rad reparatör.

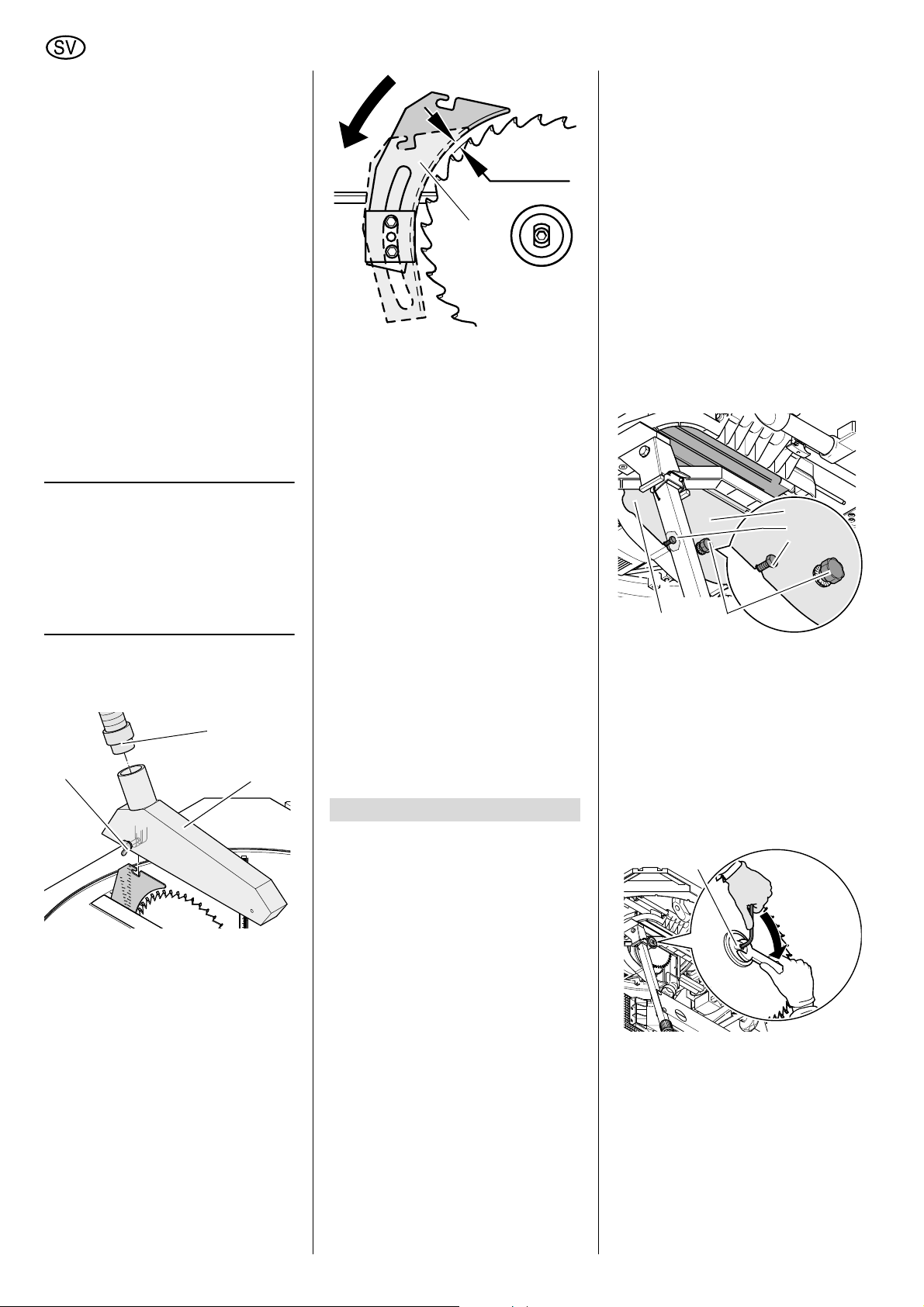

9.1 Byte av sågblad

Fara!
A
Strax efter sågningen kan såg­klingan vara mycket het - risk för brännskador! Låt den heta klingan svalna. Klingan får inte rengöras med brännbara vätskor. Risk för skärska­dor finns även vid stillastående klinga. Använd helst handskar vid byte av klinga. Vid montering av klingan måste den sättas på plats så att den roterar i pilens riktning!
1. Vrid bordet 90° moturs.
2. Ta bort spånhuven.
3. Veva ner sågbladet.
4. Skruva loss täckplåten (60) till såg-
bladets skyddslåda under bordet så här:
60 61
6263
− Lossa monteringsskruvarna (61) två varv.
− Håll fast täckplåten med plåt­stycket (63) och stoppskruven (62) och för upp den.
− För ner täckplåten över sidogej­derna och sugstosen och ta av den.
5. Håll fast tryckflänsen (64) med en skruvnyckel (13 mm) så att såg­bladsaxeln låses.
64
6. Lossa spännskruven med en insex­nyckel (6 mm) (vänstergänga!).
7. Ta av tryckfläns (65), sågblad (66) och motfläns (67) från sågbladsax­eln.
34
Page 11
SVENSKA
67
65
max. 5 mm
66
0,2 inch
8. Rengör spännytorna på tryckfläns, sågblad, motfläns och sågbladsaxel.
Fara!
A
Använd inga rengöringsmedel (t.ex. för att ta bort kådrester), som kan angripa sågens lättmetalldelar. Sågens stabilitet kan därigenom påverkas.
9. Montera den nya klingan (observera
rotationsriktningen!).
Fara!
A
Använd endast för ändamålet avsedda sågklingor (se "Tekniska data“) – med olämpliga eller skadade sågklingor kan delar slungas ut explosionsartat av centrifugalkraften. Använd aldrig
− Sågklingor tillverkade av högle­gerat material;
− Skadade sågklingor;
− Klyvklingor.
A
Fara!
− Sågklingan får endast användas tillsammans med orginaldelar.
− Använd aldrig lösa reducerbuss­ningar, då kan sågklingan lossna.
− Sågklingan skall monteras så att den inte roterar obalanserat och slår eller kan lossna.
10. För på motflänsen, sågbladet och tryckflänsen så att medbringarstiftet på sågbladsaxeln greppar i spåret.
11. Skruva på spännskruven (vänster­gänga!) och dra åt den handfast.
Fara!
A
− Förläng inte verktyget för fast­spänning av sågklingan.
− Dra inte fast spännskruven genom att slå på verktyget.
− Glöm inte ta bort skruvnyckeln när du dragit åt spännskruven!
12. Montera täckplåten till sågbladets skyddslåda:
68 69
70
− För upp täckplåten (68) över
sidogejderna under svängklaffen (69).
− Dra ner täckplåten genom sido-
gejderna – täckplåten skall greppa bakom sugstosen.
− Dra åt monteringsskruvarna (70)
igen.
13. Veva upp sågbladet.
14. Montera klingskyddet.

9.2 Inställning av klyvkilen

Fara:
A
Klyvkilen hör till säkerhetsan­ordningarna och skall monteras rik­tigt för att sågen skall kunna använ­das på ett betryggande sätt:
− Avståndet mellan den yttre kan­ten på sågklingan och klyvkilen får vara högst 5 mm.
− När man kapar arbetsstycken skall klyvkilen skjuta ut över såg­klingan (övre läget).
71
72 73
1. Ta bort spånhuven.
2. Veva ner sågbladet helt.
3. Ta bort täckplåten till sågbladets skyddslåda under det vridbara bor­det (se "Byte av sågblad“).
4. Ställ in klyvkilen.
− Vertikal inriktning:
Lossa skruvarna (71) och (73) ungefär ett varv och flytta klyvki­len till det övre eller nedre läget. Övre läge – för klyvande snitt. Nedre läge – för dolda snitt. Dra åt skruvarna (71) och (73).
− Horisontal inriktning:
Lossa skruven (72) (vänster­gänga!) och rikta in klyvkilen. Dra åt skruven (72).
5. Montera täckplåten till sågbladets skyddslåda igen och skruva fast den.
6. Veva upp sågbladet till sitt översta läge.
7. Fäst klingskyddet.
9.3 Inställning av det univer-
sella ändstoppet
1. Lossa spännarmen (74) och snäpp fast universalanslaget i mellanläget (vid 0°).
74 7575
2. Lossa tre krysspårskruvar och ta av bågskalan.
3. Lossa båda insexskruvarna (75) ungefär två varv.
35
Page 12
SVENSKA
4. Justera in universalanslaget med hjälp av en mätvinkel i exakt 90° vin­kel mot sågbladet.
5. Dra åt spännarmen och båda insex­skruvarna.
6. Lägg på skalan och justera in 0°­markeringen exakt mot markeringen på anhållsfästet; dra åt tre krysspår­skruvar.
7. Provsåga.

9.4 Ställ in mätinställningen

Hänvisning:
3
Medellinjen på varje mätinställ­ning går exakt genom bordets medel­punkt och fungerar som anliggningskant när man sågar. Skalan visar avståndet till respektive sågkant.
När man har bytt sågblad eller om tän­derna är mycket nerslitna måste noll­punkten på varje skala justeras.
1. Lossa monteringsskruven (76) i mit-
ten på mätinställningen och flytta den så att skalan exakt visar avstån­det från tandkanten (på mätinställ­ningens förlängda medellinje).
77
78
80
79
2. Lossa insexskruven (78) på axeln till knappen (79).
3. Ändra gängbussningen (80) med en skruvnyckel tills markeringen pekar exakt på 0°-markeringen på sågbor­dets skala (77).
4. Dra åt insexskruven (78) (håll emot gängbussningen (80) med skruv­nyckeln) och kontrollera inställ­ningen en gång till – upprepa juste­ringen om så behövs.
9.6 Justering av sågbladåter-
gångens dämpning
Stötdämparna för vagnen skall ställas in så att hållaren automatiskt glider tillbaka till ändläget utan att studsa. Dämpningens inställningsskruv (81) befinner sig under det vridbara bordet vid slutet av stötdämparen (82):
81
82

9.7 Rengöring och oljning av maskinen

1. Avlägsna spån och damm med hjälp
av en dammsugare eller borste:
− Sågbladets inställningsanordning
− Sågbladets skyddslåda
− Motorns ventilationsspringor
2. Smörj in sågbladets inställningsan-
ordning med lite olja.

9.8 Förvaring av maskinen

A
Fara!
• Förvara maskinen på ett sådant sätt att den inte kan startas av obefogade personer.
• Se till att ingen kan skada sig på maskinen.
Varning!
A
• Förvara inte sågen oskyddad utomhus eller i fuktiga utrymmen.
• Beakta de tillåtna omgivningsbe­tingelserna (se teknisk data).

9.9 Underhåll

Före start
Sågbladets skyddslåda (när du sågar utan utsug):
− Okulärbesiktning, finns sågspån i vägen?
Klyvkil:
− Kontrollera att avståndet mellan sågklinga och klyvkil är 3 till 5 mm.
Nätkabel och stickpropp:
− Kontrollera att de är hela. Låt en elektriker byta dem vid behov.
76
2. Dra åt monteringsskruven och kon­trollera inställningen genom att prov­såga.
9.5 Justering av det vridbara
bordet
Hänvisning:
3
Bordets låsanordning måste kon­trolleras med jämna mellanrum så att man är säker på att sågbordets snäpplä­gen stämmer överens med de gerings­vinklar som syns på skalan:
1. Ställ in bordet på "0°" geringsvinkel
och lås läget med knappen (79).
1. Sväng bordet 90° åt höger.
2. Ställ draganordningen i den meller­sta positionen och fixera den.
3. Inställningsskruven (81) är nu åtkomlig från sågens vänstra sida.
Inställning av dämpningen:
• Åt höger = mer dämpning
• Åt vänster = mindre dämpning
En gång i månaden (vid daglig drift)
Ta bort sågspån med dammsugare eller pensel. Smörj in styrelementen med lite olja:
− Gängstång och styrstänger till höjd­inställningen
− Dragstänger
− Löpbanorna i det vridbara bordet
− Vridsegment
− Stötdämpare
Efter var 300:de driftstimme
Kontrollera alla skruvförband och dra åt dem vid behov

10. Problem och felsökning

I följande avsnitt beskrivs problem och störningar som du själv får avhjälpa. Se även "Reparation" om de beskrivna åtgärderna ej hjälper.
Fara!
A
Särskilt många olyckor inträf­far i samband med problem och stör­ningar. Beakta därför:
36
Page 13
SVENSKA
• Dra kontakten ur vägguttaget innan åtgärder vidtas för avhjälp av störningar.
• Efter byte av sågklinga skall alla säkerhetsanordningar tillkopplas och kontrolleras igen.
Motorn startar inte
Ingen nätspänning
• Kontrollera kabel, stickkontakt, uttag och säkring.
Underspänningsreläet har löst ut pga till­fälligt spänningsfel.
• Starta om
Motorn är blockerad (t ex på grund av att sågbladet har fastnat):
• Reparera felet och starta sågen igen.
Reducerad sågkapacitet
Sågklingan är slö (sågklingan har ev anlöpning på sidan)
• Byt sågklinga (se ”Underhåll”).
Spånproppar
Ingen utsugningsanläggning ansluten:
• Anslut en utsugningsanläggning.
Avlagringar i sågbladets skyddslåda:
• Veva ner sågbladet under utsug­ningsanläggnings drift igen till det
nedre läget. Demontera täckplåten till sågsläden. Rengör sågbladets skyddslåda. Montera täckplåten igen.
Dragfunktionen påverkad
Ledelementen försmutsade:
• Rengör ledelementen och olja dem något.
Sågbladåtergångens dämpning fel:
• Ställ in dämpningen med inställ­ningsskruven.

11. Reparation

Fara!
A
Reparation på elverktyg får
endast utföras av behörig elektriker.
Elverktyg som behöver repareras kan skickas in till vårt servicekontor i Sverige. Adressen står på reservdelslis­tan.
Beskriv de fel som har konstaterats när verktyget skickas in för reparation.

12. Tillbehör

För speciella uppgifter finns följande till­behör i fackhandeln – bilder återfinns på omslagets sista sida:
A Bordsförlängning / tillsatsbord
för säker sågning av längre arbets­stycken
B Matarsläde
för bekväm matning av längre arbetsstycken
C Anhållsförlängning
komplettering till matarsläden
D Anhåll för arbetsstyckena
komplement till anhållet, som längdanhåll för rationell sågning av lika långa ämnen.
E Handtag till påskjutaren
skruvas fast på en passande bräda. För säker förning av små arbets­stycken.

13. Miljöskydd

Maskinens förpackningsmaterial kan återvinnas till 100%.
Uttjänta elverktyg och tillbehör innehåller stora mängder värdefull råplast som också kan lämnas in för återvinning.
Bruksanvisningen är tryckt på klorfritt oblekt papper.

14. Tekniska data

Motordata
− Spänning
− Strömupptagning
− Avsäkring min. (mellantrög eller B-automat)
− Kapslingsklass
− Kapslingsklass
− Motoreffekt (nominell effekt P1, S6 40%)
− Utgångseffekt (S6 40%)
− Maximal påkopplingstid (S6 40%)
− Maximal tillåten påkopplingstid
Vikt
− Maskin komplett med förpackning
− Maskin redo för drift
Maskinens mått Maskin i förpackning
− Längd
− Bredd
− Höjd
Maskin redo för drift, tallrik i 90°-ställning, med spånhuv
− Längd
− Bredd
− Höjd
Spånsuganläggning (levereras ej med maskinen)
− Anslutningens diameter sugstos spånhuv
− Anslutningsdiameter utsugningsstos på maskinens baksida
− Minimalt luftflöde
− Minimalt undertryck i sugstosen
− Minimalt lufthastighet i sugstosen
V A A
kW
kW min min
kg kg
mm mm mm
mm mm mm
mm mm
m
Pa
m/s
230 (1 ∼ 50 Hz)
8,8
10
IP 20
II 1,8 1,1
ingen begränsning ingen begränsning
40
33,5
1050
800 440
1050
780
1110
40
3
/h
100 565
1745
20
110 (1 ∼ 50 Hz)
15,3
16
IP 20
II 1,6 1,0
ingen begränsning ingen begränsning
40
33,5
1050
800 440
1050
780
1110
40 100 565
1745
20
37
Page 14
SVENSKA
Tillåtna omgivningsbetingelser
− Tillåten omgivningstemperatur
− Tillåten transport- och förvaringsemperatur
Ljudemission enligt ISO 7960 Ljudeffektsnivå*
− Utan belastning
− Under bearbetning
Ljudtrycksnivå*
− Arbetsplats
− Under bearbetning
Accelerationens effektivvärde (vibration i handtaget) m/s
Sågklinga
− Diameter (yttre)
− Hål (invändigt)
− Periferihastighet
− Varvtal
Lutningsvinkel, standard Lutningsvinkel, utvidgad
Geringsvinkel (vänster/höger) 90°/90° 90°/90° Maximala mått hos arbetsstycken (vid sågning med dragfunktion)
Höjd
− med lodrät sågklinga
− vid 45° gering
− med 45° sågbladsvinkel
− vid 45° / 45° dubbelgering
Djup
− med lodrät sågklinga
− vid 45° gering
− med 45° sågbladsvinkel
− vid 45° / 45° dubbelgering
* Dessa värden motsvarar endast bullernivån som utgår från själva maskinen. Om hörselskydd måste användas vid drift av maski­nen kan ej anges här. Det är beroende av bullernivån som når personernas öron i omgivningen, vilket i sin tur beror på omgivning­ens bullernivå (finns det till exempel andra orsaker för buller i omgivningen). Även om det ej är uttryckligen föreskrivet bör du använda hörselskydd.
°C °C
dB (A) dB (A)
dB (A) dB (A)
2
mm mm m/s
-1
min
mm mm mm mm
mm mm mm mm
0 till + 40
–10 till + 40
92,5
104,7
78,3 90,5
< 2,5 < 2,5
220
30
51,8 ± 10%
4500 ± 10%
0° … 45°
–1,5° … 46,5°
70 70 49 49
183 130 183 130
0 till + 40
–10 till + 40
92,5
104,7
78,3 90,5
220
30
57,5 ± 10%
5000 ± 10%
0° … 45°
–1,5° … 46,5°
70 70 49 49
183 130 183 130

14.1 Lagerförda sågklingor

Benämning Antal tänder Ordernr
HM 220 x 1,6 / 2,6 x 30 36 WZ 36 växeltänder 091 005 3540
HM 220 x 1,6 / 2,6 x 30 48 DH 48 ihåliga taktänder 091 005 3558
HM 220 x 1,6 / 2,6 x 30 80 TF 80 trapetsslipade tänder 091 005 3566
38
Page 15
U3a0069.fm
A 091 005 3213 B 091 005 3205 C 091 005 5100
D 091 005 3574 E 091 005 7200
51
Page 16
U4BA_EB3.fm
www.elektra-beckum.de
ZINDEL - Technische Dokumentation und Multimedia, www.zindel.de
Loading...
