LÍDER MUNDIAL EM ELETRODOMÉSTICOS.
MANUAL DE SERVIÇOS
SERVICE MANUAL

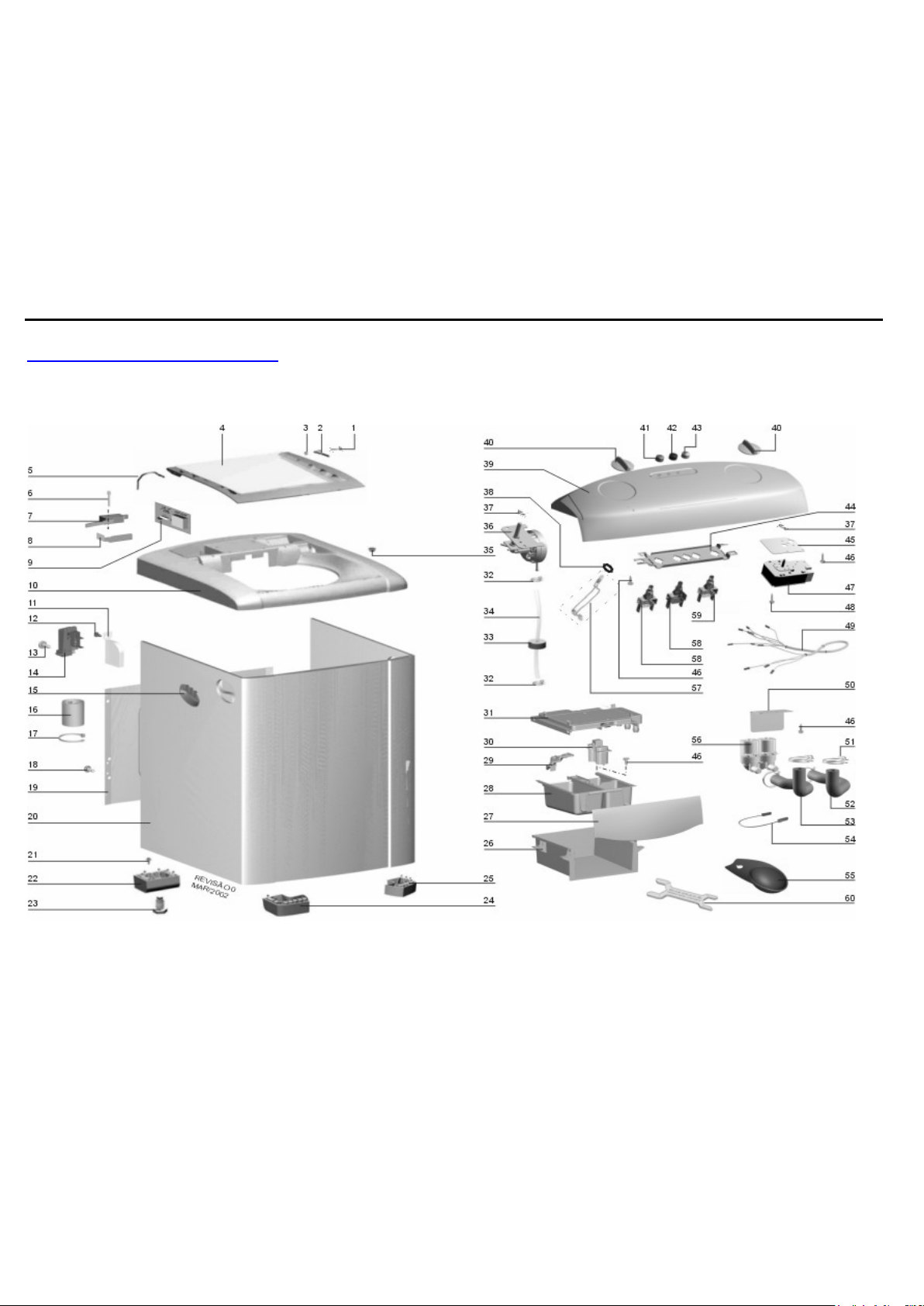

LAVADORAS DE ROUPAS TOP LOAD 8kg ELETRÔNICAS LM08/LM08A
LM08/LM08A ELETRONICS WASHING MACHINES, TOP-LOADED
REVISÃO 0
REVISION 0
ÍNDICE
1. INFORMAÇÕES GERAIS ......................................................................................................................... |
3 |
2.NOMENCLATURA ...................................................................................................................................... |
3 |
2.1 Modelos .................................................................................................................................................. |
3 |
2.2 Descrição do Código de Modelo .............................................................................................................. |
3 |
2.3 Etiqueta de Identificação ......................................................................................................................... |
4 |
3. ESPECIFICAÇÕES TÉCNICAS ................................................................................................................ |
5 |
4. INSTALAÇÃO ........................................................................................................................................... |
6 |
4.1 Material Utilizado .................................................................................................................................... |
6 |
4.2 Etapas .................................................................................................................................................... |
6 |
4.3 Ligação Elétrica ...................................................................................................................................... |
7 |
4.4 Disjuntor .................................................................................................................................................. |
7 |
4.5 Localização ............................................................................................................................................. |
7 |
5. OPERAÇÃO .............................................................................................................................................. |
8 |
5.1 Painel de Controle ................................................................................................................................... |
8 |
5.2 Gaveta de distribuição de Sabão, Amaciante e Alvejante (Dispenser) ...................................................... |
8 |
5.3 Programas .............................................................................................................................................. |
8 |
5.4 Recomendações para Lavagem ............................................................................................................... |
9 |
5.5 Tabela Básica para Calcular o Peso da Roupa ................................................................................ |
........ 10 |
5.6 Seqüência de Operações ( Como Usar ) ....................................................................................... |
.......... 10 |
6. SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE TECIDOS ................................................... |
11 |
7. FUNCIONAMENTO ................................................................................................................................... |
12 |
7.1 Descrição da Lavadora de Roupas ......................................................................................................... |
12 |
7.1.1 Gabinete .............................................................................................................................................. |
12 |
7.1.2 Conjunto Tanque ................................................................................................................................... |
12 |
7.1.3 Conjunto Cesto .................................................................................................................................... |
12 |
7.1.4 Sistema de Absorção de Choques ....................................................................................................... |
13 |
7.1.5 Gaveta de Distribuição de Sabão, Amaciante e Alvejante (Dispenser) .................................................. |
13 |
8. LIMPEZA E CONSERVAÇÃO ................................................................................................................... |
13 |
8.1 Limpeza Externa ..................................................................................................................................... |
13 |
8.2 Limpeza Interna ....................................................................................................................................... |
13 |
8.3 Gaveta de Distribuição deSabão, Amaciante e Alvejante (Dispenser) ...................................................... |
13 |
8.4 Filtro de Entrada de Água .................................................................................................. ...................... |
13 |
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
1
9. MONTAGEM E DESMONTAGEM .............................................................................................................. |
13 |
9.1 FERRAMENTAS ..................................................................................................................................... |
13 |

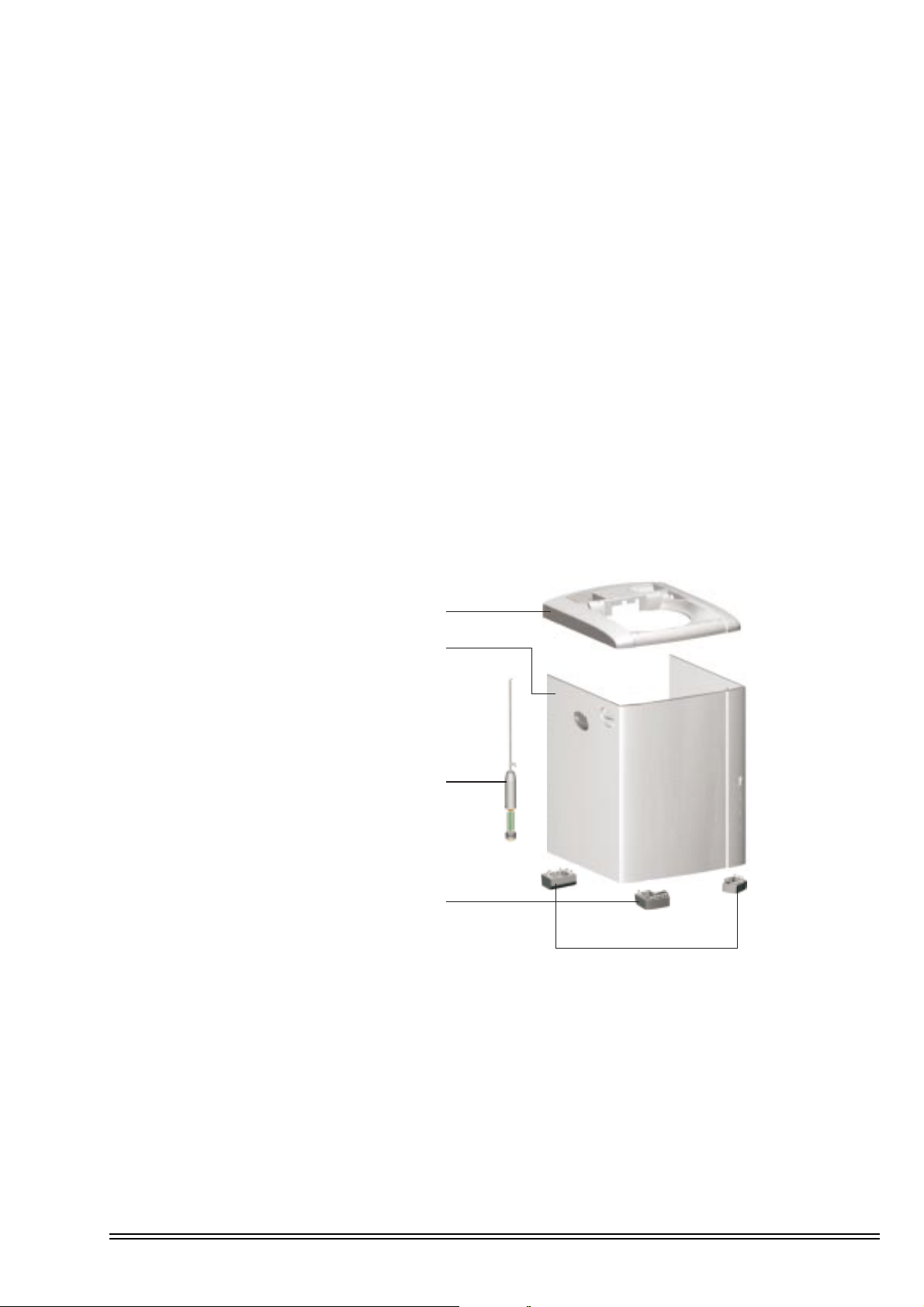

9.2. ACESSO AOS COMPONENTES DA LAVADORA ................................................................................. |
14 |
9.2.1 Painel Traseiro .............................................................................................................................. |
14 |
9.2.2 Topo .............................................................................................................................................. |
14 |
9.2.3 Tampa ........................................................................................................................................... |
14 |
9.2.4 Painel de Controle ......................................................................................................................... |
14 |
9.3 DESMONTAGEM DOS COMPONENTES DA LAVADORA ..................................................................... |
14 |
9.3.1 Placa Eletrônica ........................................................................................................................... |
14 |
9.3.2 Pressostato .................................................................................................................................. |
14 |
9.3.3 Válvula de Entrada de Água ............................................................................................... |
........... 14 |
9.3.4 Bomba de Drenagem..................................................................................................................... |
14 |
9.3.5 Bulbo do Pressostato .................................................................................................................... |
14 |
9.3.6 Capa do Tanque ............................................................................................................................ |
14 |
9.3.7 Agitador ........................................................................................................................................ |
14 |
9.3.8 Cesto ............................................................................................................................................ |
14 |
9.3.9 Selo Mecânico de Água .................................................................................................... |
............ 15 |
9.3.10 Tanque ........................................................................................................................................ |
15 |
9.3.11 Suspensão (Varões do Tanque) ................................................................................................... |
15 |
9.3.12 Motor .......................................................................................................................................... |
15 |
9.3.13 Transmissão ................................................................................................................................ |
15 |
9.3.14 Freio da Transmissão ................................................................................................... |
.............. 15 |
10. DESCRIÇÃO E TESTE DOS PRINCIPAIS COMPONENTES .................................................................. |
16 |
10.1 Dispositivo de Segurança da Tampa ...................................................................................................... |
16 |
10.2 Pressostato ........................................................................................................................................... |
16 |
10.3 Válvula de Entrada de Água................................................................................................ |
................... 17 |
10.4 Bomba de Drenagem ............................................................................................................................. |
18 |
10.5 Capacitor ............................................................................................................................................... |
18 |
10.6 Motor ..................................................................................................................................................... |
19 |
10.7 Protetor de Sobrecarga ......................................................................................................................... |
19 |
10.8 Resistência de Aquecimento ................................................................................................ |
................. 19 |
10.9 Termostato ............................................................................................................................................ |
20 |

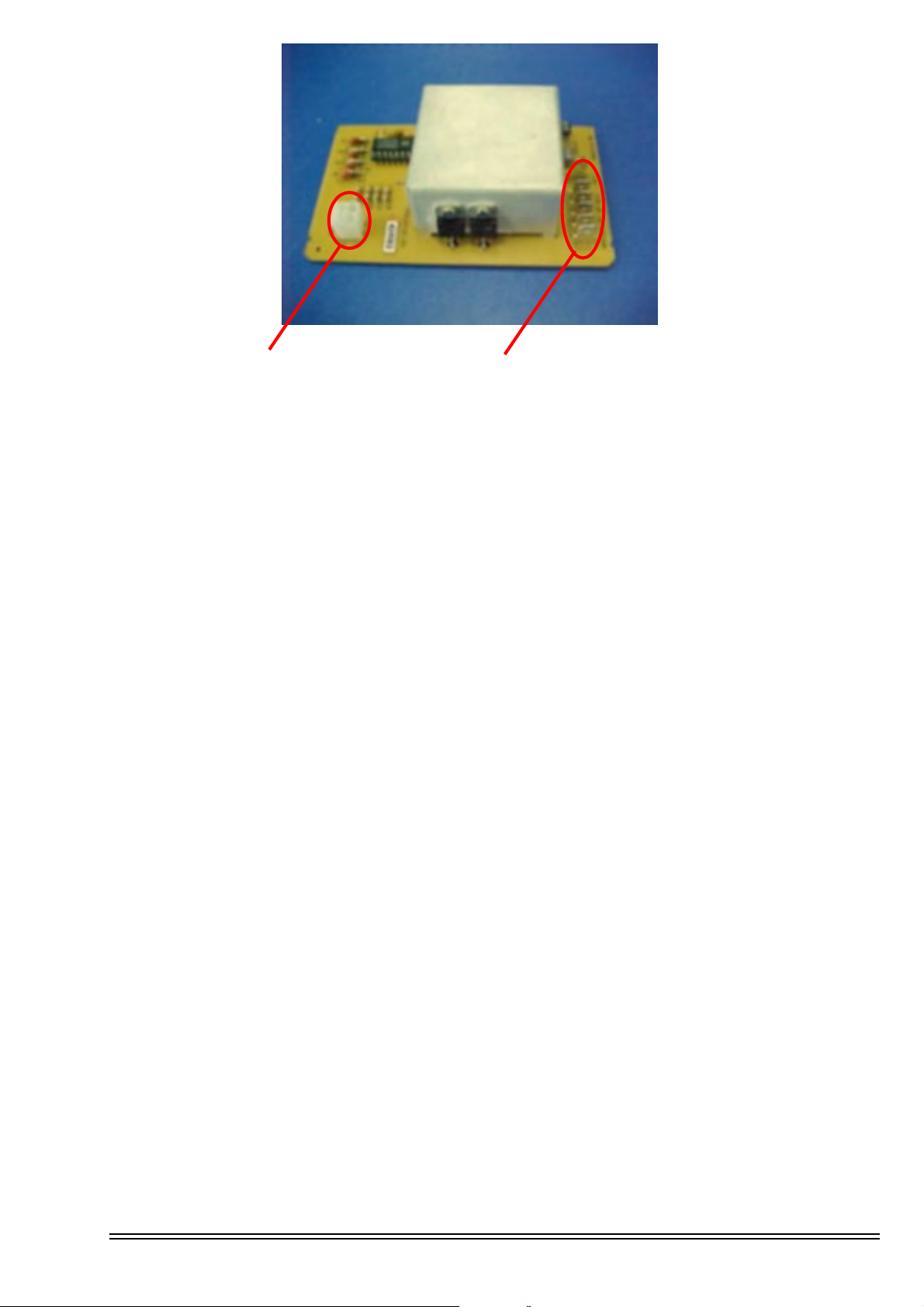

10.10 Placa Eletrônica (AGC) ....................................................................................................................... |
20 |
10.10.1Composição da Placa Eletrônica ....................................................................................................... |
20 |
10.10.2 Faixas de Operação ......................................................................................................................... |
20 |
10.10.3 Componentes que são controlados pela Placa Eletrônica ................................................................. |
20 |
10.10.4 Programas de Lavagem LM08 e LM08A ........................................................................................... |
21 |
10.10.5 Tempos para acionamento do Motor durante a Agitação ................................................................... |
22 |
10.10.6 Teclas ............................................................................................................................................... |
22 |
10.10.7 Rotina de Rearme do Freio ............................................................................................................... |
23 |
10.10.8 Teste da Placa Eletrônica ................................................................................................................. |
23 |
10.11 Timer .................................................................................................................................................. |
25 |
11. ESQUEMAS ELÉTRICOS ....................................................................................................................... |
26 |
11.1 Esquema Elétrico Lavadora LM08 - 21081DBC 127V-220V/60Hz ......................................................... |
26 |

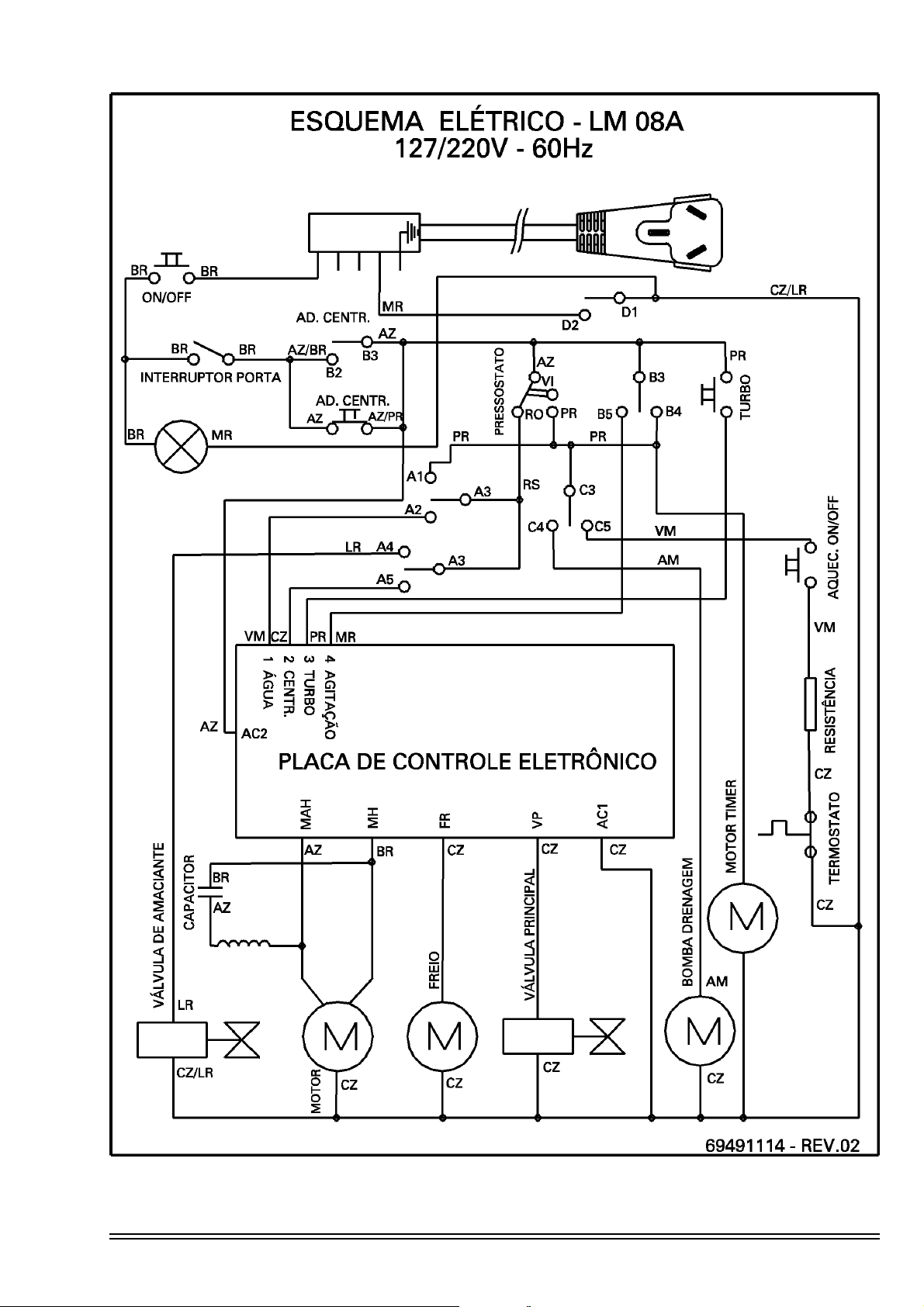

11.2 Esquema Elétrico Lavadora LM08A - 21081LBB 127V-220V/60Hz ........................................................ |
27 |
12. CARTA DE TEMPO LM08 e LM08A ....................................................................................................... |
28 |
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
2
1. INFORMAÇÕES GERAIS
As lavadoras de roupas eletrônicas ELECTROLUX são projetadas com o objetivo de facilitar e melhorar a qualidade da lavagem de roupas.
Este manual é destinado a manutenção dos seguintes modelos de lavadoras de roupas: LM08 (21081DBC) e LM08A (21081LBB).
2. NOMENCLATURA
2.1 MODELOS PRODUZIDOS
LAVADORAS TOP LOAD 8kg - LM08 e LM08A
Modelo |
Código Comercial |
Código do Modelo |
PNC |
Início de Produção |
|
|
|||||
|
|
|
|
|
|
Lavadora de Roupas Top Load |
LM08 |
21081DBC106 |
9135148291351483 |
18/MARÇ O/2002 |
|
8kg Eletromecânica |
21081DBC206 |
|
|||
|
|
|
|||
|
|
|
|
|
|
Lavadora de Roupas Top Load |
|
21081LBB106 |
|
18/MARÇ O/2002 |
|
8kg Eletromecânica com Auto- |
LM08A |
9135148491351485 |
|||
21081LBB206 |
|
||||
aquecimento |
|
|
|
||
|
|
|
|
||
|
|
|
|
|
2.2 DSCRIÇÃO DO CÓDIGO DE MODELO
O código de modelo está impresso na etiqueta de identificação, localizada na parte posterior do gabinete e informa os dados a seguir:
a- Linha de produtos:
21 - Lavadora de Roupas |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
b- Capacidade (kg): |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
08 - 8kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
c- Número e tipo de portas / tampas: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 - Uma tampa |
|
21 08 1 L B B 1 |
|||||||||||||||||||||
C - Standard |
|
||||||||||||||||||||||
d- Tipo de produto: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E - Eletrônico |
a. Linha de produto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
e. Tensão/freq. |
||
S - Luxo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
b. Capacidade (litros) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
f. Versão do produto |
||||||||||
e- Tensão / Freqüência: |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1- 110V / 60Hz |
c. Número e tipo de portas/tampas |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
g. Mercado |
||||||
2 - 220V / 60Hz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 - 220V / 50Hz |
d. Tipo de produto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
f- Versão do Produto: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A- 1ª versão |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B- 2ª versão |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C- 3ª versão e assim consecutivamente. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
g- Mercado: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Indica se o produto é destinado ao mercado interno (B) ou externo (X).
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
3
2.3 ETIQUETA DE IDENTIFICAÇÃO
Razão social
ELECTROLUX DO BRASIL S.A.
SÃO CARLOS-SP / INDUSTRIA BRASILEIRA
C.G.C. 76.487.032/0002 – 06
Modelo
Campo preenchido com um dos modelos LM08 ou LM08A.
Código Comercial
Campo preenchido com nove dígitos alfanuméricos, referentes ao código comercial do produto.
Tipo
Campo preenchido com até 60 dígitos conforme o modelo e especificações do poduto.
Número de série
Campo preenchido com oito dígitos, referente ao ano, semana de produção e sequencial, seguindo a lógica = YWWSSSSS, onde Y = último dígito do ano; WW = semana que foi produzido o produto; SSSSS = sequencial numérico de produção durante a semana
MADE BY ELECTROLUX IN BRASIL
ELECTROLUX DO BRASIL S.A. INDUSTRIA BRASILEIRA C.N.P.J. 76.487.232.0002-06
MODELO |
|
CÓDIGO COMERCIAL |
|
|||||||||
LM08A |
|
|
|
21081LBB1 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
TIPO |
LAVADORA DE ROUPAS |
|||||||||||
|
||||||||||||
|
TOP LOAD - DOMÉSTICA |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
||
Nº DE SERIE |
|
|
COR |
|
|
|
MERCADO |
|
||||
14801232 |
|
06 |
|
|
|
|
I |
|||||
|
|
|
|
|
|
|
|
|
||||
PRESSÃO MÁX. |
PRESSÃO MÍN. |
|
|
|
||||||||
10 MPa |
0,2 MPa |
|
|
|
||||||||
CAPACIDADE |
ROTAÇÃO |
|
|
|
|
|
|
|||||
8 Kg |
|
|
|
720 RPM |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||
PROTEÇÃO |
TENSÃO NOMINAL |
|
ELC |
NORMA |
|
|||||||
IPX 4 |
127 V~ |
|
|
|
60335 |
|
|
|||||
CORRENTE |
POTENCIA |
POTÊNCIA RESIST. |
||||||||||
11,2 A |
1450 W |
|
|
1450 W |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||
FAIXA TENSAO |
|
|
V ~ |
|
FREQUENCIA |
|||||||
105 - 135 |
|
|
60Hz |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
MERCADO |
I |
MODELO |
LM08A |
TENSÃO 127 V~ |
|
60 |
|
PROCESSO INTERNO |
|
CÓDIGO COMERCIAL 21081LBB1 Nº DE SERIE 14801232
14801232
Cor
Campo preenchido com dois dígitos, referente a cor do produto.
Mercado
Campo preenchido com uma letra para identificar o mercado.
I - Mercado interno
E – Exportação
Pressão máxima
Campo preenchido com até cinco dígitos, referentes à pressão máxima de entrada de água.
Pressão mínima
Campo preenchido com até cinco dígitos, referentes à pressão mínima de entrada de água.
Capacidade
Campo preenchido com a capacidade em kg de roupas secas.
Rotação
Campo com o número de rotações do motor.
Proteção
Campo preecnhido com o gru de proteção de umidade mínimo em lavadoras = "IPX4"
Tensão nominal
Campo preenchido com três dígitos referentes à tensão nominal de funcionamento do produto.
Norma
Campo com cinco dígitos onde deve contar a norma que regulamentou as informações do produto.
Corrente
Campo preenchido com até dois dígitos e um dígito após o ponto decimal, referentes à corrente de funcionamento.
Potência
Campo preenchido com até quatro dígitos referentes à potência elétrica absorvida pelo produto.
Potência da resistência
Campo preenchido co até cinco dígits numéricos referentes a potência elétrica da resistência de aquecimento no produto.
Faixa de tensão
Campo preenchido com a faixa de funcionamento do produto (variação de tensão admissível): 127V - 103 a 135V 220V - 198 a 242V
Freqüência
Campo preenchido com dois dígitos, referentes à freqüência elétrica de funcionamento.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
4
3. ESPECIFICAÇÕES TÉCNICAS
LAVADORAS TOP LOAD 8kg
|
Modelo |
LM08 |
|
LM08A |
|
||
|
|
|
|
|
|
|
|
|
Código |
21081DBC106 |
21081DBC206 |
|
21081LBB106 |
21081LBB206 |
|
|
|
|
|
|
|
|
|
|
PNC |
91351482 |
91351483 |
|
91351484 |
91351485 |
|
|
|
|
|
|
|
|
|
|
Capacidade |
|
8 kg Roupa Seca |
|
|
||
|
|
|
|
|
|
|
|
|
Tensão (V) |
127 |
220 |
|
127 |
220 |
|
|
|
|
|
|
|
|
|
|
Faixa Tensão (V) |
105 à 135 |
198 à 242 |
|
105 à 135 |
198 à 242 |
|
|
|
|
|
|
|
|
|
|
Freqüência (Hz) |
60 |
60 |
|
60 |
60 |
|
|
|
|
|
|
|
|
|
|
Corrente (A) |
2,9 |
1,6 |
|
11,2 |
8,8 |
|
|
|
|
|
|
|
|
|
|
Potência (W) |
353 |
331 |
|
1450 |
1950 |
|
|
|
|
|
|
|
|
|
|
Potência Resistência (W) |
- |
- |
|
1450 |
1950 |
|
|
|
|
|
|
|
|
|
|
Pressão Entrada Á gua (mca) |
|
2,4 à 81 |
|
|
||
|
|
|
|
|
|
|
|
|
Consumo (KWh/ciclo) |
0,28 |
0,25 |
|
2,10 |
2,71 |
|
|
|
|
|
|
|
|
|
|
Consumo Á gua Máximo (litros) |
Extra Baixo: 70 Baixo: 95 Médio: 125 Alto: 165 |
|
||||
|
NívelTolerância: +/- 5 litros |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Velocidade de Agitação(Golpes / |
Lavagem Normal: 74 |
Lavagem Turbolimpeza: 104 |
|
|||
|
Minuto) |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Rotação Centrifugação (rpm) |
|
720 +/- 30 |
|
|
||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
DIMENSÕES SEM EMBALAGEM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Altura (mm) |
|
1030 |
|
|
||
|
|
|
|
|
|
|
|
|
Altura Máx. com Tampa Aberta (mm) |
|
1500 |
|
|
||
|
|
|
|
|
|
|
|
|
Largura (mm) |
|
660 |
|
|
||
|
|
|
|
|
|
|
|
|
Profundidade (mm) |
|
700 |
|
|
||
|
|
|
|
|
|
|
|
|
Peso (kg) |
|
50,4 |
|
|
||
|
|
|
|
|
|
|
|
|
COMPONENTES E MATERIAL |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gabinete |
Chapa de Aço Zincado (Tratamento Galvanizado e Pintura a |
|
||||
|
|
Pó - Epoxi) |
|
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Topo |
|
Plástico PP (Polipropileno) |
|
|
||
|
|
|
|
|
|
|
|
|
Tampa |
Plástico PP (Polipropileno) e Vidro (Temperado) |
|
||||
|
|
|
|
|
|
|
|
|
Tanque |
Plástico PP (Polipropileno com carga DURA 20) |
|
||||
|
|
|
|
|
|
|
|
|
Cesto |
Plástico PP (Polipropileno com carga DURA 20) |
|
||||
|
|
|
|
|
|
|
|
|
Caixa Controle |
|
Plástico ABS |
|
|
||
|
|
|
|
|
|
|
|
|
Pés Niveladores |
|
Plástico PS (Poliestireno) |
|
|
||
|
|
|
|
|
|
|
|
|
CARACTERÍSTICAS de FUNCIONAMENTO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Segurança |
Dispositivo de Segurança na Tampa (Pára o funcionamento |
|
||||
|
da Lavadora sempre que for aberta). |
|
|||||
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Filtro |
Não possui filtro (Fiapos são eliminados junto com a água |
|
||||
|
|
durante a drenagem). |
|
|
|||
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Estabilizador |
Suspensão com 4 varões e Cesto com Anel Hidrodinâmico. |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
5
4. INSTALAÇÃO
O local de instalação deve estar preparado pelo Consumidor para receber o produto, cujas instruções estão contidas no Manual de Instruções.
A instalação e regulagem da lavadora podem ser executadas pelo Consumidor ou, caso este deseje, por um Serviço Autorizado Electrolux sendo cobrada para isto uma taxa de instalação.
O serviço de instalação compreende:
žDesembalar o produto.
žRetirar o calço que prende o tanque.
žAjustar os pés niveladores (Nivelar a Lavadora).
žInstalar as mangueiras (Entrada de água e Drenagem).
žConectar a Lavadora na tomada.
žOrientar o Consumidor sobre a forma correta de lavagem das roupas e cuidados com a conservação da Lavadora.
PROCEDIMENTO DE INSTALAÇÃO
4.1 MATERIAL UTILIZADO
žNível
žChave Niveladora dos pés (Fornecida junto com a Lavadora)
4.2 ETAPAS
4.2.1.Com as mãos rasgue o plástico da embalagem.
4.2.2.Retire o topo e os 4 apoios laterais de poliestireno expandido.
4.2.3.Levante a lavadora cuidadosamente até que seja possível a retirada da base de poliestireno expandido, retire também o calço do motor. Retorne a lavadora à posição normal e posicione-a no local de funcionamento.
4.2.4.Abra a tampa e remova o calço de poliestireno expandido que segura o tanque. Retire também o manual de instruções e os acessórios que o acompanham.
4.2.5.Conecte o lado curvo da mangueira de entrada de água rosqueando a bucha de fixação na lavadora. Fixe o outro lado da mangueira a uma torneira ( rosca de ¾ de polegada ). A pressão de entrada da água deve estar entre 0,2 e 10,0 Kgf/cm². Caso exceda os 10,0 Kgf/cm² utilizar um redutor.
èOBSERVAÇÃO
O comprimento da mangueira de entrada de água é de 1,20m e o da mangueira de drenagem é de 1,60m.
4.2.6.Introduza a curva plástica que acompanha a Lavadora na extremidade da mangueira de escoamento de água. Posicione a mangueira sobre a borda do tanque ou tubo de esgoto, respeitando a altura máxima de 140 cm.
èOBSERVAÇÃO
A altura mínima de 90 cm é garantida pela fixação da Mangueira de Drenagem ao painel traseiro da lavadora através de uma abraçadeira que não deve ser removida.
Evite dobras na mangueira.
O tubo de esgoto deve ter o diâmetro mínimo de 50 mm (2”).
4.2.7.Com a Lavadora já em seu local definitivo e usando um nível, nivele a mesma rosqueando os pés até que a lavadora esteja seguramente apoiada com os quatro pés no chão. Se possível, faça o nivelamento somente com os pés frontais. Não é necessário o uso de contra-porca uma vez que a deformação dos pés em contato com a base impede que os mesmos se soltem.
IMPORTANTE
O nivelamento é fundamental para o perfeito funcionamento da lavadora. É proibido a utilização de pés não originais.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
6
4.3 LIGAÇÃO ELÉTRICA
Antes de conectar a lavadora na tomada elétrica, certifique-se que:
4.3.1.O cliente possui instalação elétrica compatível com a potência da máquina segundo a norma da ABNT NBR 5410 ou 9410. Esta norma prevê que a fiação mínima para tomadas é de 2,5 mm 2
4.3.2.A existência de fio terra e disjuntor térmico exclusivo em local próximo e de fácil acesso. Caso não existam, somente instalar a lavadora após o cliente providenciá-los.
4.3.3.O plug da lavadora e a tomada elétrica sejam compatíveis, evitando o uso de adaptadores. Se necessário, substituir a tomada existente por uma compatível ao plug da lavadora.
4.3.4.A tensão de alimentação elétrica corresponde a tensão especificada na lavadora 127 ou 220V, conforme a etiqueta no cabo de alimentação.
IMPORTANTE
Com o auxílio de um multímetro, verificar se o valor da tensão encontra-se dentro dos limites de variação especificados para a lavadora.
4.4 DISJUNTOR
É obrigatório a instalação de disjuntores térmicos exclusivos para a lavadora em local próximo e de fácil acesso. Os mesmos devem possuir os seguintes valores:
LM08
127V |
|
220V Bifásico |
220V Monofásico |
|||
|
|
|
|
|
|
|
Quantidade |
|
Valor |
Quantidade |
Valor |
Quantidade |
Valor |
|
|
|
|
|
|
|
1 na Fase |
|
15A |
1 Bipolar |
10A |
1 na Fase |
10A |
|
|
|
|
|
|
|
LM08A
127V |
|
220V Bifásico |
220V Monofásico |
|||
|
|
|
|
|
|
|
Quantidade |
|
Valor |
Quantidade |
Valor |
Quantidade |
Valor |
|
|
|
|
|
|
|
1 na Fase |
|
20A |
1 Bipolar |
15A |
1 na Fase |
15A |
|
|
|
|
|
|
|
4.5 LOCALIZAÇÃO
A lavadora deve ser instalada sobre um piso firme e plano, em local arejado e a uma distância que não venha a propiciar a ocorrência de corrosão do gabinete em função da umidade.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
7
5. OPERAÇÃO
5.1 PAINEL DE CONTROLE
Todas as programações da Lavadora de Roupas são acionadas através do painel de controle, conforme os desenhos a seguir:
Painel LM08
Painel LM08A
5.2 GAVETA DE DISTRIBUIÇÃO DE SABÃO, AMACIANTE E ALVEJANTE
Este é um dispositivo que, conforme qual dos 2 solenóides da válvula que é acionado, distribui automaticamente através de um fluxo de água, o sabão da lavagem e o alvejante. Aqui também é distribuído o amaciante.
Para usar a gaveta de distribuição, coloque a quantidade de sabão, amaciante e alvejante dentro da gaveta conforme o desenho abaixo:
Para definir as quantidades de sabão (Mínimo, Médio e Máximo) e amaciante e alvejante (Nível Máximo), verifique as indicações da gaveta.
5.3 PROGRAMAS
Estas Lavadoras Electrolux permitem a seleção dos seguintes programas:
LM08 – 12 Programas |
Nº |
PROGRAMA |
TIMER - TECLAS |
|
|
|
|
|
|
|
1 |
Branco Muito Sujo |
A |
|
|
|
|
|
|
|
2 |
Roupas Sujas |
B |
|
|
|
|
|
|
|
3 |
Roupas Pouco Sujas |
C |
|
|
|
|
|
|
|
4 |
Sintéticos - Delicados |
D |
|
|
|
|
|
|
|
5 |
Enxágüe |
E |
|
|
|
|
|
|
|
6 |
Centrifugação |
F |
|
|
|
|
|
|
|
7 |
Jeans Muito Sujo |
A + Turbolimpeza |
|
|
|
|
|
|
|
8 |
Jeans Sujo |
B + Turbolimpeza |
|
|
|
|
|
|
|
9 |
Jeans Pouco Sujo |
C + Turbolimpeza |
|
|
|
|
|
|
|
10 |
Lavagem Rápida |
D |
|
|
|
|
|
|
|
11 |
Lã |
D + Adiar Centrifuga ção |
|
|
|
|
|
|
|
12 |
Edredons - Cobertores - Cortinas |
B + Nível Alto |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
8
LM08A - 15 Programas
Nº |
PROGRAMA |
TIMER - TECLAS |
|
|
|
|
|
1 |
Branco Muito Sujo |
A + Á gua Quente |
|
|
|
|
|
2 |
Branco Sujo |
A |
|
|
|
|
|
3 |
Colorido Muito Sujo |
B + Á gua Quente |
|
|
|
|
|
4 |
Colorido Sujo |
B |
|
|
|
|
|
5 |
Roupas Pouco Sujas |
C |
|
|
|
|
|
6 |
Sintéticos - Delicados |
D |
|
|
|
|
|
7 |
Enxágüe |
E |
|
|
|
|
|
8 |
Centrifugação |
F |
|
|
|
|
|
9 |
Jeans Muito Sujo |
A + Turbolimpeza |
|
|
|
|
|
10 |
Jeans Sujo |
B + Turbolimpeza |
|
|
|
|
|
11 |
Jeans Pouco Sujo |
C + Turbolimpeza |
|
|
|
|
|
12 |
Brancos Encardidos |
A + Nível Extra Baixo + Á gua |
|
Quente + Turbolimpeza |
|||
|
|
||
|
|
|
|
13 |
Lavagem Rápida |
D |
|
|
|
|
|
14 |
Lã |
D + Adiar Centrifuga ção |
|
|
|
|
|
15 |
Edredons - Cobertores - Cortinas |
B + Nível Alto |
|
|
|
|
Os programas são selecionados no Painel de Controle através do botão do Timer e das Teclas.
Obs.: Para um maior detalhamento das etapas de cada programa consultar as tabelas no item 10.8.4 deste manual.
5.4 RECOMENDAÇÕES PARA LAVAGEM
Antes de colocar a roupa na máquina:
žFeche os botões de pressão e zíperes.
žReforce os botões demasiadamente frouxos ou retire-os.
žRemova ganchos de cortinas e objetos dos bolsos (pregos, alfinetes, clipes, parafusos, moedas, etc). Eles podem causar sérios danos à lavadora e às roupas.
žÉ recomendável cerzir ou remendar as peças esgarçadas, bem como pregar zíperes e botões soltos.
žLave somente tecidos que permitam o uso em lavadoras seguindo as instruções indicadas nas etiquetas das roupas.
žSelecione as peças de roupa de acordo com o tipo de tecido, cor e grau de sujeira, seguindo a tabela recomendada.
žRoupas brancas e coloridas devem ser lavadas separadamente para evitar transferência de corantes entre peças, manchando-as.
žRoupas de lã devem ser sempre lavadas separadamente e em água fria.
žNão use produtos químicos próprios para lavagem a seco.
žUse sabão em pó ou líquido de boa qualidade, na quantidade recomendada pelo fabricante. Dissolva o sabão conforme especificado pelo fabricante.
žSiga as instruções de lavar das etiquetas das confecções.
žPunhos e colarinhos de camisas que acumulam sujeira facilmente, devem ser pré-lavados à mão, antes de irem para a lavadora.
žProcure utilizar a lavadora sempre com sua carga completa.
žUtilize sempre a quantidade de água suficiente para deixar as roupas submersas e movimentando-se livremente.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
9
5.5 TABELA BÁSICA PARA CALCULAR O PESO DA ROUPA
PESO APROXIMADO DE ROUPA SECA
TIPO DE ROUPA |
PESO (g) |
|
|
Fralda |
50 |
|
|
Cueca |
50 |
|
|
Camisola |
100 |
|
|
Camiseta |
100 |
|
|
Camisa |
180 |
|
|
Calça de Brim |
800 |
|
|
Moleton Adulto |
700 |
|
|
Pijama |
400 |
|
|
Fronha |
100 |
|
|
Lençol Solteiro |
500 |
|
|
Lençol Casal |
700 |
|
|
Colcha Solteiro |
1000 |
|
|
Colcha casal |
1300 |
|
|
Toalha Rosto |
150 |
|
|
Toalha Banho |
450 |
|
|
Toalha Mesa |
500 |
|
|
5.6 SEQÜÊNCIA DE OPERAÇÕES
1º. Separar as roupas conforme o item 5.5
2º. Abra as roupas e as carregue peça por peça na lavadora de maneira que fiquem bem distribuídas no cesto com as roupas mais volumosas embaixo. Não enrole as roupas no agitador.
3º. Coloque o sabão no dispenser. Use sempre sabão de boa qualidade e nunca utilize mais que a quantidade recomendada, para não causar danos na sua lavadora e evitar manchas na roupa.
4º. Coloque o amaciante e o alvejante até o nível máximo indicado no dispenser. Use sempre a quantidade recomendada para evitar manchas na roupa. Use alvejante adequado ao tipo de roupa.
5º. Aperte a tecla “Ligar/Desligar”
6º. Escolha o nível de água de acordo com a quantidade de roupa, apertando a tecla “Nível de Água”. As roupas devem movimentar-se livremente durante a lavagem (Agitação).
7º. Escolha o programa conforme o tipo de tecido, a cor da roupa e o grau de sujeira, usando a tabela de sugestão de programas localizada na parte interna da tampa da Lavadora.
Este documento não pode ser reproduzido ou fornecido a terceiros sem a autorização da Electrolux do Brasil S.A.
10
