electrolux GA60LI100 User Manual

notice d’utilisation

GA60LI100

Lave-vaisselle

We were thinking of you

when we made this product

bienvenue dans le monde d’Electrolux electrolux 3

Nous vous remercions de la confiance que vous nous témoignez
en choisissant un appareil Electrolux qui nous espérons vous
accompagnera agréablement au fil du temps. Au travers d’une
large gamme de produits de qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous pourrez en visualiser un
exemple sur la couverture de cette notice. Mais maintenant, il est
temps de découvrir ce guide pour enfin utiliser votre appareil et
profiter des avantages qu’il vous offre. Nous vous assurons qu’il
vous rendra la vie plus facile. Abientôt.

Bienvenue dans le monde d’Electrolux

117989 11/3

4 electrolux sommaire

Informations relatives à la sécurité 5
Description de l’appareil 8
Bandeau de commande 9
Première utilisation 12
Utilisation quotidienne 17
Programmes de lavage 29
Entretien et nettoyage 30
En cas d’anomalie de

fonctionnement 32
Données techniques 35
Conseils pour les instituts de test 37
Installation 38
En matière de protection de

l’environnement 43
Garantie/Points de service 44

Sommaire

Les symboles suivants sont utilisés dans la présente notice d’utilisation :

Informations importantes concernant votre sécurité et consignes pour
éviter tout endommagement de l’appareil

Informations générales et conseils

Informations en matière de protection de l'environnement

informations relatives à la sécurité electrolux 5

Informations relatives à la sécurité

Pour votre sécurité et pour garantir
une utilisation correcte de
l'appareil, lisez attentivement cette
notice d'utilisation, ainsi que ses
conseils et avertissements, avant
d'installer et d'utiliser l'appareil
pour la première fois. Pour éviter
toute erreur ou accident, veillez à
ce que toute personne qui utilise
l'appareil connaisse bien son
fonctionnement et ses options de
sécurité. Conservez cette notice
avec l'appareil. Si l'appareil devait
être vendu ou cédé à une autre
personne, assurez-vous que la
notice d'utilisation l'accompagne,
afin que le nouvel utilisateur soit
correctement informé du
fonctionnement de celui-ci et des
avertissements s'y rapportant.

Utilisation correcte

● Votre appareil est destiné à un

usage domestique normal. Ce lave
vaisselle est conçu pour laver la
vaisselle et les ustensiles de
cuisine pouvant être lavés en
machine.

● N'utilisez pas de solvants dans

votre lave vaisselle. Ceux-ci
pourraient provoquer une
explosion.

● Les couteaux et autres ustensiles

pointus ou tranchants doivent être
placés dans le panier à couverts
avec la pointe vers le bas, ou en
position horizontale dans le panier
supérieur.

● N’utilisez que des produits

(détergent, sel, liquide et produit
de rinçage) spécifiques pour le
lave-vaisselle.

● Évitez d’ouvrir la porte pendant le

fonctionnement de l’appareil, car
de la vapeur chaude pourrait s’en
échapper tandis que l’appareil
foncrionne: une vapeur brûlate
peut s’en échapper.

● Ne sortez pas la vaisselle du lave-

vaisselle avant la fin du cycle de
lavage.

● Lorsque le programme est terminé,

débranchez l’appareil et fermez le
robinet d’arrivée d’eau.

● Cet appareil rne peut être

entretenu et réparé que par un
technicien autorisé, exclusivement
avec des pièces d’origine.

● N’essayez en aucun cas de

réparer le lave-vaisselle vous­même. Les réparations effectuées
par du personnel non qualifié
peuvent provoquer des blessures
ou le mauvais fonctionnement du
lave-vaisselle. Contactez votre
Service Après-vente. Exigez des
pièces d’origine.

Consignes de sécurité

● Les détergents pour lave-vaisselle

peuvent occasionner des brûlures
chimiques aux yeux, de la bouche
et de la gorge. Votre vie peut être
mise en potentiellement dangereux
! Respectez les instructions de
sécurité du fabricant de détergent
pour lave-vaisselle.

6 electrolux informations relatives à la sécurité

● L’eau présente dans de votre lave-

vaisselle n’est pas potable. Des
résidus de détergent peuvent
subsister dans votre lave­vaisselle.

● Ne montez pas et ne vous

asseyez pas sur la porte ouverte
de votre appareil.

● Assurez-vous que la porte du lave-

vaisselle est toujours correctement
fermée lorsque vous n’êtes pas
occupé a le remplir ou le vider. Vous
éviterez ainsi que quelqu’un ne
trébuche sur la porte ouverte et ne
se blesse.

Sécurité enfants

● Cet appareil est conçu pour être

utilisé par des adultes. Ne laissez
pas les enfants utiliser le lave­vaisselle sans surveillance contrôle.

● Ne laissez pas les emballages à

portée des enfants. Ils pourraient
s’asphyxier.

● Conservez tous les détergents dans

un endroit sûr, hors de portée des
enfants.

● Eloignez les enfants du lave-

vaisselle lorsque la porte est
ouverte.

Le produit de lavage pour lave­vaisselle est dangereux!

Le produit de lavage est très corrosif;
tout accident provoqué par ce
détergent doit impérativement faire
l’objet d’un appel à votre centre
antipoison régional et à un médecin. Si
quelqu’un a avalé du produit de lavage
pour lave-vaisselle, il faut
immédiatement contacter le centre
antipoison régional et un médecin. En
cas de projection de produit de lavage
dans les yeux, baignez abondamment
à l’eau en attendant l’intervention du
médecin. Veillez à ranger ce produit
dans un endroit sûr, hors de portée des
enfants. Ne laissez jamais la porte
ouverte lorsque l’appareil contient du
détergent.
Nous vous recommandons de remplir
le réservoir de produit de lavage juste
avant de démarrer un programme.

Installation

● Vérifiez que le lave-vaisselle n’a

subi aucun dommage en cours de
transport. Ne branchez jamais un
appareil endommagé. Votre lave­vaisselle est endommagé,
andressez-vous à votre revendeur.

● Retirez tous les emballages avant

utilisation.

● Les branchement électriques et

hydrauliques nécessaires à
l'installation de l'appareil ne
doivent être effectués que par un
électricien et/ou un plombier
qualifié.

informations relatives à la sécurité electrolux 7

● Pour des raisons de sécurité, il est

interdit de modifier les
spécifications ou de tenter de
modifier l’appareil de quelque
façon que ce soit.

● N'utilisez jamais le lave vaisselle si

le câble électrique ou les tuyaux
d'eau sont endommagés; ou si le
bandeau de commande, le plan de
travail de l'appareil ou la plinthe
sont endommagés au point que
l'intérieur de l'appareil en est
accessible.

● Les parois du lave-vaisselle ne

doivent jamais être percées, pour
éviter d’endommager les
composants hydrauliques et
électriques.

Avant de procéder aux
branchements électriques et
hydrauliques, respectez
scrupuleusement les instructions
fournies dans les paragraphes
spécifiques de cette notice.

8 electrolux description de l’appareil

Description de l’appareil

Panier supérieur
Réglage de l’adoucisseur d’eau
Réservoir à sel
Distributeur de produit de lavage
Distributeur de liquide de rinçage
Plaque signalétique
Filtres
Bras d’aspersion inférieur
Bras d’aspersion supérieur

1
2
3
4
5
6
7
8
9

bandeau de commande electrolux 9

Bandeau de commande

Touches de sélection des
programmes

Voyants
Touche Marche/Arrêt

1

2
3

10 electrolux bandeau de commande

Fin du
programme

● Il s’allume quand l’appareil est en mode

réglage et s’éteint quand un programme de
lavage est sélectionné ou est en cours.

● Il s’allume quand un cycle est terminé.

● Il possède également des fonctions

supplémentaires de signalisation visuelle,
telles que:

- le réglage de l’adoucisseur d’eau,

- l’activation/désactivation du distributeur
de liquide de rinçage,

- le déclenchement d’une alarme en cas
d’anomalie de fonctionnement de la
machine.

Lavage

Voyants

Séchage

Il s'allume quand les phases de lavage et de
rinçage sont en cours.

Il s'allume pendant la phase de séchage.

Fonction
Tout en 1

Il indique que la fonction “Tout en 1” est
activée/désactivée (voir “fonction Tout en 1”).

Sel

Il s’allume quand le réservoir à sel est vide.

Liquide de
rinçage

Il s’allume quand le liquide de rinçage est
manquant.

Les voyants des réservoirs à sel et
de liquide de rinçage ne sont
jamais allumés pendant qu’un
programme est en cours, même s’il
est nécessaire d’ajouter du sel
et/ou du liquide de rinçage.

bandeau de commande electrolux 11

Mode programmation

● Appuyez sur la touche

Marche/Arrêt, TOUS les voyants
de programme sont allumés et le
voyant fin du programme est
allumé = l’appareil est en mode
réglage.

● Appuyez sur la touche Marche/Arrêt,

UN SEUL voyant du programme est
allumé = le dernier programme
exécuté ou sélectionné est encore
activé.
Dans un tel cas, pour restaurer le
mode réglage, il sera nécessaire
d'annuler le programme.

Pour annuler un programme réglé
ou en cours

Appuyez simultanément sur les deux
touches de programme situées au­dessus de la lettre C et maintenez-les
enfoncées jusqu’à ce que tous les
voyants de programme et le voyant
fin du programme soient allumés.

Le programme est alors annulé et
l'appareil se trouve en mode réglage.

Rappelez-vous que pour effectuer:

- la sélection d’un programme de
lavage,

- le réglage de l’adoucisseur,

- l’activation/la désactivation du
distributeur de liquide de rinçage,

le lave-vaisselle DOIT être en mode
programmation.

Avant d’utiliser votre lave-vaisselle
pour la première fois :

● Assurez-vous que les

raccordements électriques et
hydrauliques sont conformes aux
instructions d’installation.

● Retirez tous les emballages

présents à l’intérieur de l’appareil.

● Réglez l’adoucisseur d’eau

● Versez 1 l d’eau dans le réservoir

à sel, puis approvisionnez en sel

● Remplissez le distributeur de

liquide de rinçage

Si vous souhaitez utiliser des
pastilles de détergent multifonctions
telles que : “3 en 1”, “4 en 1”, “5 en
1” etc., réglez la fonction Tout en 1
(voir fonction Tout en 1).

Première utilisation

Réglage de l’adoucisseur d’eau

Le lave-vaisselle est équipé d’un
adoucisseur d’eau conçu pour éliminer
les minéraux et les sels de l’eau
d’alimentation susceptibles de nuire
au bon fonctionnement de l’appareil.

Plus la teneur en minéraux et en sels
est élevée, plus l’eau est dure.

La dureté de l’eau est calculée en
échelles équivalentes, degrés
allemands (°dH), degrés français
(°TH) et mmol/l (millimol par litre ­unité internationale de dureté de
l’eau).

L’adoucisseur doit être réglé en
fonction du degré de dureté de l’eau
dans votre region. Renseignez-vous
auprès de la Compagnie locale de
distribution des Eaux pour connaître le
degré de dureté de l’eau de votre
zone d’habitation.

*

ne pas approvisionner en sel

Dureté de l’eau

°dH °TH mmol/l manuel électronique

Réglage de la dureté

de l’eau

Utilisation

du sel

régénérant

51 - 70 91 - 125 9,0 - 12,5 2 niveau 10 oui
43 - 50 76 - 90 7,6 - 8,9 2 niveau 9 oui

37 - 42 65 - 75 6,5 - 7,5 2 niveau 8 oui
29 - 36 51 - 64 5,1 - 6,4 2 niveau 7 oui

23 - 28 40 - 50 4,0 - 5,0 2 niveau 6 oui
19 - 22 33 - 39 3,3 - 3,9 2 niveau 5 oui

15 - 18 26 - 32 2,6 - 3,2 1 niveau 4 oui
11 - 14 19 - 25 1,9 - 2,5 1 niveau 3 oui

4 - 10 7 - 18 0,7 - 1,8 1 niveau 2 oui

< 4 < 7 < 0,7 1 niveau 1 non

*

12 electrolux première utilisation

première utilisation electrolux 13

L’adoucisseur d’eau doit être réglé
des deux façons suivantes :
manuellement, à l’aide du sélecteur
de dureté de l’eau et
électroniquement, à l’aide de
certaines touches de programme
présentes sur le bandeau de
commande.

Réglage manuel
Le lave-vaisselle est réglé d’usine

sur la position 2.

1. Ouvrez la porte du lave-vaisselle.

2. Sortez le panier inférieur du lave­vaisselle.

3. Tournez le sélecteur de dureté de
l’eau sur la position 1 ou 2 (voir
tableau).

4. Replacez le panier inférieur.

2. Appuyez simultanément sur les
touches 2 et 3 et maintenez-les
enfoncées jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignotent.

Réglage électronique
Le lave-vaisselle est réglé d’usine

sur la position 5.

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode réglage.

Le niveau actuellement
sélectionné est indiqué par le
nombre de clignotements de
l’indicateur de fin du programme.

Exemples :

5 clignotements, pause, 5
clignotements, pause, etc. =
niveau 5

6 clignotements, pause, 6
clignotements, pause, etc. =
niveau 6

4. Pour modifier le niveau, appuyez
sur la touche 1. Chaque pression
de la touche détermine le passage
au niveau suivant (pour le réglage,
reportez-vous au tableau).

3. Appuyez sur la touche 1, les
voyants des touches 2 et 3
s’éteignent tandis que le voyant de
la touche 1 se met à clignoter.
L’indicateur de fin du programme
clignote simultanément.

Remplissage du réservoir de sel

Utilisez uniquement du sel spécial
pour lave-vaisselle. Tout autre type de
sel non spécialement étudié pour être
utilisé dans un lave-vaisselle, en
particulier le sel de cuisine, peut
endommager l’adoucisseur d’eau.
Approvisionnez en sel avant de
démarrer un programme de lavage
complet.
Vous éviterez ainsi que des grains de
sel ou de l’eau salée qui a débordé
n’entre en contact avec le fond de la
cuve pendant un laps de temps
prolongé, engendrant de la corrosion.

3. Versez le sel à l’aide de
l’entonnoir, jusqu’à ce que le
réservoir soit rempli.

Pour réapprovisionner :

1. Ouvrez la porte, retirez le panier
inférieur et dévissez le bouchon du
réservoir de sel en le tournant
dans le sens inverse des aiguilles
d’une montre.

2. Versez 1 l d’eau à l’intérieur du
réservoir (cette opération est
nécessaire uniquement lorsque
vous remplissez le réservoir pour
la première fois).

14 electrolux première utilisation

Exemples :

si le niveau de dureté est réglé sur
5, une pression supplémentaire de
la touche détermine la sélection du
niveau 6.

si le niveau de dureté est réglé sur
10, une pression supplémentaire
de la touche détermine la sélection
du niveau 6.

5. Pour mémoriser l’opération, mettez
à l’arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

4. Remettez le bouchon en place en
veillant à ce que le pas de filetage
et le joint ne présentent aucune
trace de sel.

5. Serrez le bouchon en le tournant
des aiguilles d’une montre, jusqu’à
ce que vous entendiez un clic.

Ne vous préoccupez pas si de l’eau
déborde du réservoir lorsque vous le
rémplissez. Cela est parfaitement
normal.

Assurez-vous qu’il n’y ait pas de
dépot de sel à l’extérieur du réservoir:
un résidu de sel qui stagne sur la
cuve pendant un certain temps perce
la cuve.

première utilisation electrolux 15

Le voyant du réservoir à sel peut
rester allumé pendant 2 à 6 heures
après avoir effectué le remplissage,
à condition que le lave-vaisselle
reste sous tension. Si vous utilisez
un sel peu soluble, il se peut que
cette opération prenne davantage
de temps. Le fonctionnement de la
machine n’en sera pas pour autant
entravé.

Remplissage du distributeur de
liquide de rinçage

Le liquide de rinçage assure un
rinçage optimal et un séchage sans
taches ni striures.

Le liquide de rinçage est
automatiquement ajouté au cours du
dernier rinçage.

1. Ouvrez le distributeur en appuyant
sur la touche de le levier de
fermeture (A).

2. Versez le liquide de rinçage dans
la goulotte de remplissage. Le
niveau maximum de remplissage
est signalé par “max”.

Le distributeur contient environ 110 ml
de liquide de rinçage, quantité
suffisante pour 16 à 40 cycles de
lavage, en fonction du réglage de la
dose programmée.

16 electrolux première utilisation

En fonction des résultats de brillance
et de séchage obtenus, adaptez le
dosage du liquide de rinçage à l’aide
du sélecteur à 6 positions (position 1
dosage minimum, position 6 dosage
maximum).

Le sélecteur est réglé d’usine sur la
position 4.

Augmentez le dosage si vous
constatez la présence de gouttes
d’eau ou de taches de calcaire sur la
vaisselle au terme du lavage.

En revanche, si des rayures blanches
sont présentes sur les plats de
service, la vaisselle, ou si les verres
et les lames de couteaux sont
recouverts d’un film bleuâtre, il
convient de réduire le dosage.

3. Vérifiez que le couvercle est fermé
après chaque remplissage.

Essuyez tout débordement de
liquide de rinçage à l’aide de papier
absorbant, afin d’éviter une
formation excessive de mousse
lors du lavage suivant.

Utilisez exclusivement des liquides
de rinçage de marque, spéciaux
pour lave-vaisselle.

Ne remplissez jamais le
distributeur de liquide de rinçage
avec d’autres produits (par ex. un
agent de nettoyage pour lave­vaisselle, du produit de lavage).
Cela aurait pour effet
d’endommager la machine.

utilisation quotidienne electrolux 17

● Contrôlez le niveau du réservoir de

sel et du distributeur de liquide de
rinçage.

● Rangez les couverts et las

vaisselle dans le lave-vaisselle.

● Versez le produit de lavage dans

le réservoir correspondant.

● Sélectionnez un programme

adapté au lavage des couverts et
des plats de type de charge et de
salissure.

● Démarrez le programme.

Rangement des couverts et des
plats de service de la vaisselle.

Les éponges, les chiffons de
nettoyage et tout autre objet
absorbant l’eau ne doivent pas être
lavés au lave-vaisselle.

● Avant de charger les plats de

service la vaisselle, veillez à :

- enlever tous les restes

d’aliments.

- laisser tremper les casseroles

au fond desquelles adhèrent des
restes d'aliments brûlés ou
attachés.

● Lorsque vous chargez la vaisselle

et les couverts, veillez à prendre
les précautions suivantes :

- Les plats de la vaisselle et les

couverts ne doivent pas entraver
la rotation des bras d’aspersion.

- Chargez les articles creux, tels

que tasses, verres, casseroles,
etc. en les retournant, de
manière à ce que l’eau ne
s’accumule pas dans leur cavité
ou dans un fond bombé.

Utilisation quotidienne

- Les plats de service et les
couverts ne peuvent doivent pas
être placés les uns dans les
autres, ou se chevaucher.

- Pour éviter que les verres ne se
brisent, évitez qu’ils se touchent.

- Déposez les petits objets dans le
panier à couverts.

● Las vaisselle en plastique et les

poêles en en matériau antiadhésif
tendent à retenir les gouttes d’eau;
ces articles ne seront pas
complètement secs, tout comme
séchés aussi bien que les articles
en porcelaine et en acier.

● Les articles légers (bols en

plastique, etc.) doivent être rangés
dans le panier supérieur et
disposés de façon à ce qu’ils ne
puissent se retourner.

18 electrolux utilisation quotidienne

Pour le lavage au lave-vaisselle, les couverts et vaisselle suivants

ne sont pas adaptés: - Couverts à manche en bois, en corne, en

porcelaine ou en nacre.

- Articles en plastique non résistant à la
chaleur.

- Couverts anciens dont certains éléments
sont présentent des soudures et ne
résistent pas à la température.

- Couverts ou vaisselle collés.

- Articles en étain ou en cuivre.

- Verres en cristal au plomb, les cristaux.

- Articles en acier sujets à la rouille.

- Plateaux en bois.

- Articles en fibres synthétiques.

peuvent convenir dans
une mesure limitée:

- Lavez au lave-vaisselle uniquement de la
vaisselle en faïence garantie lavable en
machine par le fabricant.

- Les décorations sur verre décors vernis
peuvent se ternir au fil des lavages.

- Les pièces en argent et en aluminium ont
tendance à se décolorer au cours du
lavage: les résidus de blanc d’œuf, de
jaune d’œuf et de moutarde provoquent
souvent une décoloration et la formation de
taches sur l’argent. Par conséquent, veillez
à toujours éliminer les restes des ustensiles
d'aliments de la vaisselle en argent si vous
ne les lavez pas immédiatement après
utilisation.

utilisation quotidienne electrolux 19

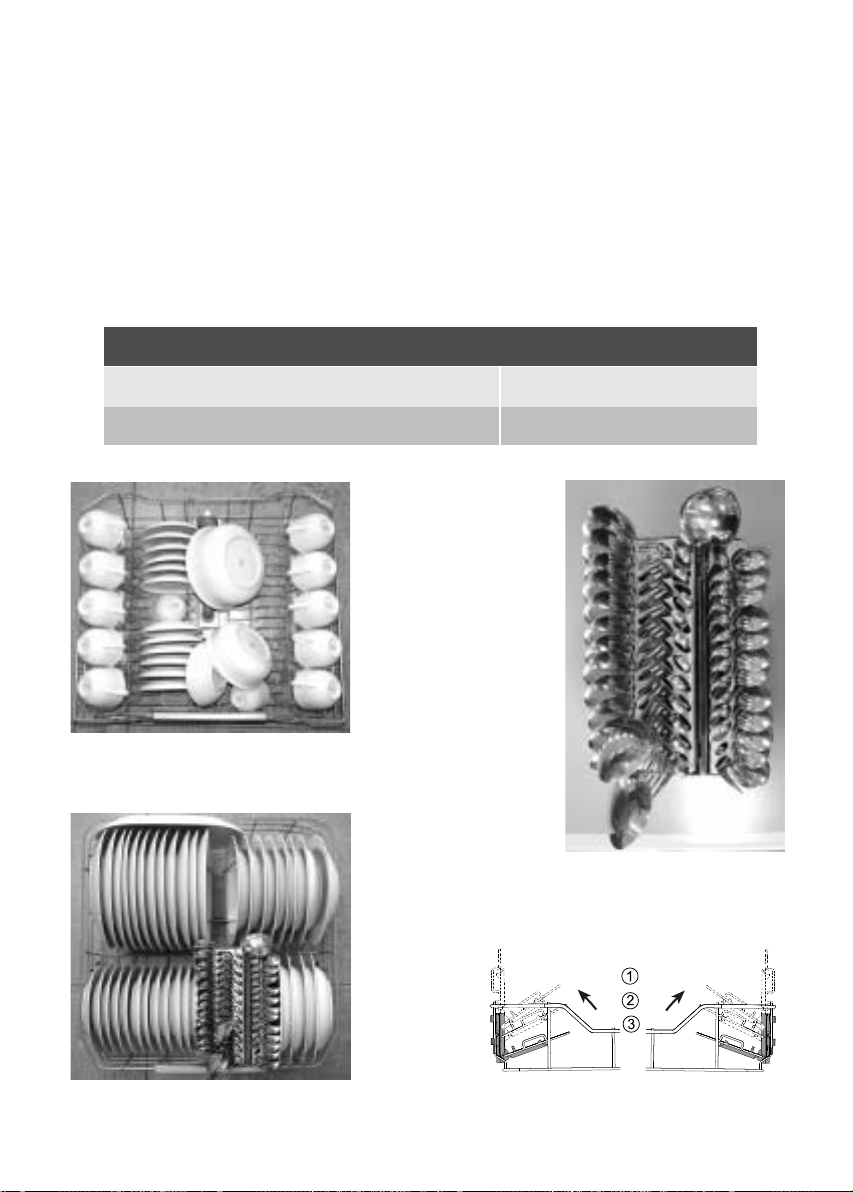

Ouvrez la porte et tirez les paniers
vers vous pour y charger la vaisselle.

Panier inférieur

La panier inférieur est conçu pour y
ranger des casseroles, des
couvercles, des assiettes, des
saladiers, des couverts, etc.
Les plats et les grands couvercles
doivent être disposés sur les bords
autour du panier, afin de ne pas gêner
la rotation des bras d’aspersion.

Les deux rangées de support du
panier inférieur peuvent être
abaissées aisément pour vous
permettre de charger des casseroles,
des poêles et des saladiers.

20 electrolux utilisation quotidienne

Panier à couverts

Les couteaux à longue lame
disposés avec le manche vers le
bas représentent un danger
potentiel.

Les couteaux et les autres
ustensiles pointus ou coupant
doivent être placés dans le panier à
couverts pointe vers le bas ou en
position horizontale, dans le panier
supérieur.

Soyez prudent lorsque vous
chargez ou déchargez des articles
coupants du lave-vaisselle.

Disposez les fourchettes et les
cuillères dans le panier à couverts
extractible, le manche tourné vers le
bas, et les couteaux avec le manche
orienté vers le haut (fig. 1).

Si les manches dépassent du fond
du panier à couverts et entravent la
rotation du bras d’aspersion, disposez
les couverts avec le manche tourné
vers le haut.

Fig. 1

Intercalez les cuillères aux autres
couverts, afin d'éviter qu'elles ne
s'emboîtent.

Pour faciliter le chargement du panier
à couverts, nous vous conseillons
d’abaisser la poignée de celui-ci
(fig.2).

Afin de garantir un résultat optimal, il
est recommandé d’utiliser les
séparateurs à couverts.
Si la dimension et la forme des
couverts ne permettent pas l'utilisation
des séparateurs, il vous sera possible
de les retirer facilement (fig. 3).

Fig. 2

Fig. 3

utilisation quotidienne electrolux 21

Le panier à couverts est constitué de
deux parties, qu’il vous est possible
de séparer parties amovibles pour
obtenir une plus grande surface de
rangement. Pour séparer les deux
parties, faites-les glisser à
l’horizontale en direction opposée et
détachez-les (fig. 4).

Pour les assembler à nouveau,
procédez dans le sens inverse.

Fig. 4

Disposez les articles en quinconce
au-dessus et au-dessous des
supports pour tasses, de façon à ce
que l’eau puisse atteindre toutes les
surfaces.

Panier supérieur

Le panier supérieur est conçu pour y
ranger des sous-tasses, des
saladiers, des tasses, des verres,
des casseroles et des couvercles.

Les verres à long pied peuvent être
rangés dans les supports suspendus
aux porte-tasses en les retournant.

Les supports pour tasses peuvent
être réglés sur trois positions
différentes pour faciliter le
chargement.

22 electrolux utilisation quotidienne

Avant de refermer la porte, assurez­vous que les bras d’aspersion
tournent librement.

Le support central peut être abaissé
aisément pour faciliter le chargement.

Pour les verres à long pied (selon la
taille), vous pouvez relever le support
vers la gauche ou vers la droite.

utilisation quotidienne electrolux 23

Réglage de la hauteur du panier supérieur

Si vous devez laver des plats de grande dimension, disposez-les dans le
panier inférieur après avoir mis le panier supérieur dans sa position la plus
haute.

Pour régler le panier dans sa
position la plus haute, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés jusqu’à ce que le
mécanisme s’encliquette et que le
panier soit en position stable.

Pour abaisser le panier dans sa
position d’origine, procédez
comme suit:

1. Tirez le panier jusqu’à la butée.

2. Soulevez délicatement les deux
côtés, puis faites en sorte que le
mécanisme s’emboîte vers
l’arrière, tout en maintenant le
panier.

Ne soulevez ou n’abaissez jamais
le panier d’un seul côté
uniquement.

Lorsque le panier est en position
haute, nous recommandons de
régler les supports pour tasses sur
la position basse.

Après avoir chargé la machine, veillez
à toujours refermer la porte, car une
porte ouverte est source de danger.

Hauteur maximale de la vaisselle dans le panier inférieur

31 cm

Avec le panier supérieur relevé

27 cm

Avec le panier supérieur abaissé

24 electrolux utilisation quotidienne

Utilisation du produit de lavage

Utilisez exclusivement de produit de
lavage spécialement conçus pour une
utilisation au lave-vaisselle.

Veuillez respecter le dosage et les
consignes de stockage du fabricant
figurant sur l’emballage.

En utilisant la quantité de détergent
strictement nécessaire, vous
contribuerez à la protection de
l’environnement.

Remplissage de produit de lavage

1. Ouvrez le couvercle.

2. Versez le produit de lavage dans
le distributeur (1). Le repère
indique le niveau de dosage:

20 = environ 20 g de détergent
30 = environ 30 g de détergent

3. Tous les programmes avec
prélavage nécessitent une dose
supplémentaire de détergent (5 à
10 g) à placer dans le
compartiment de prélavage (2). Ce
détergent agira au cours de la
phase de prélavage.

Si vous utilisez du produit de
lavage en pastilles: placez la
pastille dans le compartiment (1)

4. Fermez le couvercle et appuyez
jusqu’à ce qu’il soit verrouillé.

Produit de lavage en pastilles

Les pastilles de détergent de
différents fabricants présentent un
taux de dissolution variable. C’est
pourquoi certains produit de lavage
en pastilles n’atteignent pas leur
pouvoir de nettoyage optimal au cours
des programmes courts. Par
conséquent, veuillez sélectionner un
programme de lavage long si vous
utilisez des pastilles de produit de
lavage en pastilles, afin d’éliminer
complètement les résidus de lessive.

1

2

utilisation quotidienne electrolux 25

Fonction Tout en 1

Cet appareil est doté de la fonction
Tout en 1, ce qui vous permet
d’utiliser les pastilles des produits de
lavage combinés “3 en 1”.

Ces produits combinent les fonctions
de produit de lavage, de produit de
rinçage et de sel régénérant. Ils
peuvent également contenir d’autres
substances selon le type de pastille
utilisé (“3 en 1”, “4 en 1”, “5 en 1”
etc.)

Vérifiez que ces détergents sont
appropriés au degré de dureté de
l’eau d’alimentation. Consultez à cet
effet les instructions du fabricant.

Dès que cette fonction est
sélectionnée, elle restera également
activée pour les programmes de
lavage suivant.

Lorsque cette fonction est
sélectionnée, l’alimentation en liquide
de rinçage et en sel à partir des
réservoirs respectifs est
automatiquement désactivée, de
même que les voyants respectifs du
sel et du liquide de rinçage.

Sélectionnez la fonction Tout en 1
avant le départ du programme de
lavage.

L'utilisation de la fonction Tout en 1
peut entraîner une modification de la
durée du cycle.

Dès que le cycle a démarré, la
fonction Tout en 1 NE peut PLUS être
modifiée. Si vous souhaitez exclure la
fonction Tout en 1, il vous faudra
d’abord annuler le réglage du
programme, puis désactiver la
fonction Tout en 1. Dans ce cas, vous
devrez régler à nouveau le
programme de lavage (et les options
souhaitées).

Si le séchage n'est pas satisfaisant,
nous vous suggérons de :

1. Remplir le distributeur de liquide
de rinçage.

2. Activer le distributeur de liquide de
rinçage.

3. Régler le dosage du liquide de
rinçage sur la position 2.

● L'activation/la désactivation du

distributeur de liquide de rinçage
est possible uniquement si la
fonction Tout en 1 est activée.

Activation/désactivation de la
fonction Tout en 1

Appuyez simultanément sur les deux
touches situées au-dessus du
symbole Tout en 1, jusqu’à ce que le
voyant de la fonction Tout en 1
s’allume. Cela signifie que la fonction
est activée.

Pour désactiver la fonction, appuyez à
nouveau sur ces deux touches
jusqu’à ce que le voyant
correspondant à la fonction Tout en 1
s’éteigne.

6. Pour désactiver à nouveau le dis­tributeur de liquide de rinçage, sui­vez les instructions jusqu’à ce que
l’indicateur de fin du programme
soit éteint.

Si vous souhaitez réutiliser des
produits de lavage traditionnels,
nous vous recommandons de:

1. Désactiver la fonction Tout en 1.

2. Approvisionner à nouveau le
réservoir à sel et le distributeur de
liquide de rinçage.

3. Régler la position maximale du
degré de dureté de l’eau et
d’effectuer 1 programme normal
sans charger la machine.

4. Régler ensuite le degré de dureté
de l’eau en fonction de la dureté
de l’eau de votre région.

5. Ajuster le dosage du liquide de
rinçage.

26 electrolux utilisation quotidienne

Activation/désactivation du
distributeur de liquide de rinçage

1. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

2. Appuyez simultanément sur les
touches 2 et 3, jusqu’à ce que les
voyants des touches 1, 2 et 3
commencent à clignoter.

3. Appuyez sur la touche 2 : les
voyants des touches 1 et 3
s'éteignent, tandis que le voyant
de la touche 2 continue à clignoter

4. Pour activer le distributeur de
liquide de rinçage, appuyez à
nouveau sur la touche 2,
l’indicateur de fin du programme
s’allume, indiquant que le
distributeur de liquide de rinçage a
été activé.

5. Pour mémoriser cette opération,
mettez à l'arrêt le lave-vaisselle en
appuyant sur la touche
Marche/Arrêt.

utilisation quotidienne electrolux 27

Sélection et départ d’un
programme de lavage

Sélectionnez le programme en
laissant la porte légèrement
ouverte. Le départ du programme
démarrera uniquement après que
vous aurez refermé la fermeture de
la porte. Vous pouvez effectuer
toutes les modifications souhaitées
jusqu’à ce moment-là.

1. Vérifiez que les paniers ont été
chargés correctement et que les
bras d’aspersion tournent
librement.

2. Assurez-vous que le robinet d’eau
est ouvert.

3. Appuyez sur la touche
Marche/Arrêt. Le lave-vaisselle
doit se trouver en mode
programmation.

4. Appuyez sur la touche
correspondant au programme
souhaité (référez-vous au tableau
des “Programmes de lavage”).

Les voyants des phases prévues
par le programme de lavage
s’allument.

5. Fermez la porte du lave-vaisselle,
le programme démarre
automatiquement.

Lorsque le programme démarre,
les voyants des phases
s’éteignent, seul le voyant de la
phase en cours reste allumé avec
lumière fixe.

Interrompez ou annulez un
programme en cours UNIQUEMENT
si cela s’avère strictement
nécessaire.

Attention! Un nuage de vapeur peut
s’échapper par la porte du lave­vaisselle lorsque vous l’ouvrez.
Soyez prudent en effectuant cette
opération (risque de brûlure).

Interruption d’un programme en
cours:

● Ouvrez la porte du lave-vaisselle ;

le programme s’arrête. Fermez la
porte; le programme reprend là où
il a été interrompu.

● Appuyez sur la touche

Marche/Arrêt, tous les voyants
s’éteignent. Pressez à nouveau la
touche Marche/Arrêt; le
programme reprendra là où il a été
interrompu.

Annulation d'un programme en
cours

● Appuyez simultanément sur les

deux touches de programme
situées au-dessus de la lettre C et
maintenez-les enfoncées jusqu’à
ce que tous les voyants de
programme et le voyant fin du
programme soient allumés.

Le programme de lavage a été
annulé.

● Si vous souhaitez sélectionner un

nouveau programme, vérifiez qu'il
y a du produit de lavage dans le
distributeur de détergent
correspondant.

28 electrolux utilisation quotidienne

Fin du programme de lavage

● Le lave-vaisselle s’arrête

automatiquement.

● Le voyant d'indication de la fin du

programme s'allume.

● Le voyant du programme qui vient

de terminer reste allumé.

1. Mettez le lave-vaisselle hors
tension en appuyant sur la touche
Marche/Arrêt.

2. Ouvrez la porte du lave-vaisselle,
laissez-la entrouverte et attendez
quelques minutes avant de
décharger la vaisselle ; cela
permet de la laisser refroidir et
améliore le processus de séchage.

Déchargement du lave-vaisselle

● Les plats encore chauds sont

sensibles aux chocs. C’est
pourquoi il est préférable de
laisser refroidir la vaisselle avant
de la décharger de la machine.

● Videz en premier lieu le panier

inférieur, puis le panier supérieur ;
ceci permettra d’éviter que de
l’eau ne s’égoutte du panier
supérieur sur la vaisselle du panier
inférieur.

● Il se peut que de l’eau soit

présente sur les parois internes et
sur la porte du lave-vaisselle, car
l’acier inoxydable est en définitive
plus froid que les plats.

Dès que le programme est terminé,
débranchez le lave-vaisselle et
fermez le robinet d’arrivée d’eau.

programmes de lavage electrolux 29

Programmes de lavage

Programme

Intensif

Très sale

Vaisselle,

couverts,

plats et

casseroles

Prélavage
Lavage principal à 70°C
1 rinçage intermédiaire
Rinçage final
Séchage

Verres

Moyennement

sale

Vaisselle

délicate et

verres

Lavage principal à 45°C
1 rinçage intermédiaire
Rinçage final
Séchage

Moyennement

sale

Vaisselle,

couverts,

plats et

casseroles

Prélavage
Lavage principal à 65°C
1 rinçage intermédiaire
Rinçage final
Séchage

Degré de
salissure

Type de

vaisselle

Description du

programme

Moyennement

sale

Vaisselle et

couverts

Prélavage
Lavage principal à 50°C
1 rinçage intermédiaire
Rinçage final
Séchage

Bref (2)

Normal

Moyennement
ou légèrement

sale

Vaisselle et

couverts

Lavage principal à 60°C
Rinçage final

Prélavage

Tous.
Charge partielle (à compléter
dans la journée).

1 rinçage à froid (pour éviter
que les déchets d'aliments ne
collent). Ce programme
n'utilise pas de produit de
lavage.

Eco (1)

Informations relatives aux
programmes de lavage

(1) Programme de test pour les

instituts de test.

(2) Idéal pour le lavage d’un lave-

vaisselle partiellement chargé.
Programme de lavage journalier
parfait, adapté aux besoins d’une
famille de 4 personnes qui
souhaitent seulement laver la
vaisselle et les couverts du dîner
et du petit déjeuner.

Nettoyage des filtres

Contrôlez et nettoyez les filtres très
régulièrement. Des filtres non
nettoyés réduisent les performances
de lavage.

1. Ouvrez la porte, sortez le panier
inférieur.

2. Le système de filtrage du lave­vaisselle comporte un filtre à
mailles grossier (A), un microfiltre
(B) et un filtre plat. Desserrez le
système de filtrage à l’aide de la
poignée du microfiltre et sortez-le.

3. Tournez la poignée dans le sens
contraire des aiguilles d'une
montre et effectuez

1

/4de tour

environ, puis sortez-le.

Avant de nettoyez les filtres,
assurez-vous que la machine est
mise hors tension.

Entretien et nettoyage

4. Saisissez le filtre à mailles grossier
(A) par la poignée avec l’orifice et
retirez-le du microfiltre (B).

5. Nettoyez soigneusement tous les
filtres à l’eau courante.

6. Retirez le filtre plat du fond du
compartiment de lavage et
nettoyez soigneusement les deux
faces.

7. Réinstallez le filtre plat dans le
fond du compartiment de lavage et
assurez-vous qu’il est
correctement en place.

8. Introduisez le filtre à mailles
grossier (A) dans le microfiltre (B)
et pressez de manière à ce qu’ils
s’emboîtent l’un dans l’autre.

9. Mettez l'ensemble des ces filtres
en place et bloquez-le en tournant
la poignée dans des aiguilles d'une
montre e jusqu’à la butée. Au
cours de cette opération, contrôlez
que le filtre plat ne dépasse pas
de la base du compartiment de
lavage.

30 electrolux entretien et nettoyage

N’utilisez en aucun cas le lave­vaisselle sans les filtres. Si les filtres
n’ont pas été correctement
réinstallés, les performances de
lavage pourront être compromises et
l'appareil pourrait être endommagé.

entretien et nettoyage electrolux 31

Précautions contre le gel

Évitez d’installer l'appareil dans un
endroit où la température ambiante
est inférieure à 0°C. Si cela n’est pas
possible, videz la machine, fermez la
porte, débranchez le tuyau d’arrivée
d’eau et vidangez.

Transport de l'appareil

Si vous devez transporter la machine
(en cas de déménagement, etc.):

1. Débranchez-le.

2. Fermez le robinet d'arrivée.

3. Retirez les tuyaux d’arrivée d’eau
et de vidange.

4. Tirez l'appareil hors de sa niche
ainsi que les tuyaux.

Évitez d’incliner l'appareil au cours du
transport.

Ne retirez JAMAIS les bras
d’aspersion.

Si des résidus de saletés ont bouché
les orifices des bras d’aspersion,
éliminez ceux-ci à l’aide d’un cure­dent.

Nettoyage externe

Nettoyez les surfaces externes de la
machine, de même que le bandeau
de commande, à l’aide d’un chiffon
doux humide. Au besoin, utilisez un
peu de détergent neutre, au besoin,
uniquement humidifié d'eau
savonneuse. N’utilisez en aucun cas
de substances abrasives, de tampons
métalliques ou de solvants (acétone,
trichloréthylène, etc.).

Nettoyage interne

Essuyez régulièrement les joints
situés autour de la porte et des
distributeurs de produit de lavage et
de liquide de rinçage à l’aide d’un
chiffon humide.

Nous vous conseillons d’effectuer
tous les 3 mois un lavage pour
vaisselle très sale mais sans vaisselle
et avec produit de lavage.

En cas d’absence prolongée

Si vous n’utilisez pas l'appareil
pendant une longue période de
temps, veillez à:

1. Débrancher la machine et à fermer
le robinet d’arrivée d’eau.

2. Laisser la porte entrouverte pour
prévenir la formation d’odeurs
désagréables.

3. Nettoyer soigneusement l’intérieur
de l'appareil.

32 electrolux en cas d’anomalie de fonctionnement

Le lave-vaisselle ne démarre pas ou s’arrête en cours de programme.
Certaines anomalies de fonctionnement peuvent dépendre d'opérations

d'entretien non correctes ou d'oubli, et peuvent être résolus à l’aide des
indications fournies dans le tableau, sans faire appel à un service après vente.

Mettez l’appareil hors tension et effectuez les actions contrôles que nous vous
suggérons ci-après.

En cas d’anomalie de fonctionnement

Code erreur et

anomalie de fonctionnement

Cause possible

et solution

● le voyant du programme en cours

clignote en permanence

● l’indicateur de “fin du programme”

clignote 1 fois

Le lave-vaisselle n’est pas
approvisionné en eau

● Le robinet d’arrivée d’eau est obstrué ou

incrusté de tartre.

Nettoyez le robinet d’arrivée d’eau.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● Le filtre (s’il est présent) situé dans

l’embout à vis du tuyau au niveau de la
soupape d’admission est bouché.
Nettoyez le filtre situé dans l'embout à
vis du tuyau.

● Le robinet d’arrivée d’eau est fermé.

Ouvrez le robinet d’arrivée d’eau.

● le voyant du programme en cours

clignote en permanence

● l’indicateur de “fin du programme”

clignote à 2 reprises

Le lave-vaisselle ne vidange pas

● Le robinet de l’évier est bouché.

Nettoyez à fond le robinet de l’évier.

● Le tuyau d’arrivée d’eau n’a pas été

installé correctement, est plié ou écrasé.
Vérifiez le raccordement du tuyau de
vidange.

● le voyant du programme en cours

clignote en permanence

● l’indicateur de “fin du programme”

clignote à 3 reprises

Le système de sécurité anti­débordement s'est déclenché.

● Fermez le robinet d’arrivée d’eau et

contactez le Service Après-vente.

en cas d’anomalie de fonctionnement electrolux 33

Anomalie de fonctionnement Cause possible et solution

Le programme ne démarre pas

● La porte du lave-vaisselle n’a pas été

fermée correctement.
Fermez la porte.

● La prise n’est pas branchée.

Branchez l'appareil.

● Le fusible a disjoncté dans la boîte à

fusibles.
Remplacez le fusible.

Après avoir effectué ces contrôles
mettez l’appareil sous tension.

Le programme reprendra là où il avait
été interrompu.

Si l’anomalie persiste ou si le code
d’erreur s’affiche à nouveau,
contactez le Service Après-vente.

Si des codes autres que ceux décrits
dans le tableau ci-dessus s’affichent,
contactez le Service Après-vente.

Lorsque vous appelez le Service
Après-vente, communiquez le
modèle, le numéro de code produit et
le numéro de série.

Vous trouverez ces informations sur la
plaque signalétique située sur le côté
du lave-vaisselle.

Afin de pouvoir disposer à tout
moment de ces numéros, nous vous
recommandons de les inscrire ici :

Modèle : . . . . . . . . . . . . . . . . . . . . .

N° code produit : . . . . . . . . . . . . . . .

N° de série : . . . . . . . . . . . . . . . . . .

34 electrolux en cas d’anomalie de fonctionnement

Les résultats de lavage sont insatisfaisants

La vaisselle n'est
pas propre.

● Vous n’avez pas sélectionné le programme approprié.

● La vaisselle est disposée de manière telle à empêcher

l’eau d’atteindre toutes les surfaces. Ne surchargez pas
les paniers.

● La rotation des bras d’aspersion est entravée par de la

vaisselle mal rangée.

● Les filtres situés dans le fond de la cuve sont encrassés

ou mal installés.

● Vous avez utilisé trop peu de produit de lavage ou avez

oublié d’approvisionner le distributeur de produit de
lavage.

● Si des dépôts de tartre sont présents sur la vaisselle,

cela signifie que le réservoir à sel est vide ou que vous
n’avez pas réglé correctement le niveau de
l’adoucisseur d’eau.

● Le raccordement du tuyau de vidange n’a pas été

réalisé correctement.

● Le bouchon du réservoir à sel n’a pas été vissé

correctement.

La vaisselle est
mouillée et terne.

● Vous n’avez pas utilisé de liquide de rinçage.

● Le distributeur de liquide de rinçage est vide.

Les verres et la
vaisselle présentent des
rayures, des taches
blanches ou un film
bleuâtre.

● Réduisez le dosage du liquide de rinçage.

Des gouttes d’eau ont
séché sur les verres et
la vaisselle.

● Augmentez le dosage du liquide de rinçage.

● Il se peut que le produit de lavage soit en cause. Contactez

le service clientèle du fabricant du produit de lavage.

Si, après avoir effectué tous ces
contrôles, le problème persiste,
contactez le Service Après-vente.

données techniques electrolux 35

Données techniques

Sous réserve de modifications

Dimensions Largeur 59,6 cm

81,8 - 87,8 cm

55,5 cm

Hauteur
Profondeur

Pression de l’eau
d’alimentation

Minimum 0,5 bar (0,05 MPa)

8 bar (0,8 MPa)

Maximum

Capacité 12 couverts
Poids maximum 38,5 kg

Branchement électrique
Tension - Puissance
totale - Fusible

Les informations concernant le branchement
électrique figurent sur la plaque signalétique
apposée sur le bord intérieur de la porte du lave­vaisselle

36 electrolux données techniques

Les valeurs de consommation sont
fournies à titre indicatif et varient en
fonction de la pression et de la
température de l’eau, des variations
dans l’alimentation électrique et de la
quantité de vaisselle.

Valeurs de consommation

Durée du

programme

(en minutes)

Programme Consommation

énergétique

(en kWh)

Consommation

d’eau

(en litres)

130 - 140Intensif 1,4 - 1,6 16 - 18

95 - 105Normal 1,4 - 1,6 18 - 20

12

Prélavage

0,1 4

30Bref 0,9 9

160

Eco

(Programme de
test pour les
instituts de test)

1,05 15

60 - 70Verres 0,8 - 0,9 14 - 15

conseils pour les instituts de test electrolux 37

Conseils pour les instituts de test

Les essais, conformément à la norme
EN 60704, doivent être réalisés avec
l’appareil à pleine charge et à l’aide
du programme de test (voir “Valeurs
de consommation”).

Les essais, conformément à la norme
EN 50242, doivent être réalisés après
avoir approvisionné le réservoir à sel
et le distributeur de liquide de rinçage
respectivement en sel et en liquide de
rinçage, et à l’aide du programme de
test (voir “Valeurs de consommation”).

Pleine charge: 12 couverts

5 g + 25 g (Type B)

Réglage du dosage du liquide de rinçage:

position 4 (Type III)

Quantité de produit de lavage requise:

Disposition du panier supérieur

(retirer le support pour verres)

Disposition du panier inférieur

Disposition du panier à

couverts

Supports pour tasses: position 2

38 electrolux conseils pour les instituts de test

Installation

Les branchements électriques et
raccordements hydrauliques
nécessaires à l'installation de
l'appareil doivent être réalisés par
un électricien qualifié et/ou un
plombier ou toute personne
compétente.

Retirez tous les emballages avant
d'installer la machine.

Dans la mesure du possible, placez-la
à proximité d'un robinet d'arrivée
d'eau et d'un dispositif d'évacuation.

Mise à niveau

Une mise à niveau correcte est
essentielle pour permettre la
fermeture hermétique de la porte.
Si l’appareil est correctement de
niveau, la porte n’entrera pas en
contact avec les deux côtés du
meuble. Si la porte ne ferme pas
correctement, desserrez ou serrez les
pieds jusqu’à ce que la machine soit
parfaitement de niveau.

Ce lave-vaisselle est conçu pour être
encastré sous un plan de cuisine ou
un plan de travail.

Attention ! Respectez
scrupuleusement les instructions
figurant dans le guide joint pour
encastrer le lave-vaisselle et installer
le panneau du meuble.

Outre les ouvertures prévues pour le
passage des tuyaux d’alimentation/de
vidange et du cordon d’alimentation,
aucune outre ouverture de ventilation
du lave-vaisselle n’est requise.

Le lave-vaisselle incorpore des pieds
permettant le réglage en hauteur de
l’appareil.

Avant toute intervention sur le lave­vaisselle, il est nécessaire de
débrancher l’appareil.

Au moment d’introduire le lave­vaisselle dans le meuble
d’encastrement, veillez à ce que le
tuyau d’arrivée d’eau, le tuyau de
vidange et le cordon d’alimentation ne
soient ni entortillés ni écrasés.

Fixation aux unités adjacentes

Le lave-vaisselle doit être fixé pour
éviter qu'il bascule.
Par conséquent, veillez à ce que le
comptoir sous lequel il est logé est
correctement fixé à une structure fixe
(éléments de meubles de cuisine
adjacents, mur).

installation electrolux 39

Cet appareil est doté de fonctions de
sécurité destinées à empêcher que
l’eau utilisée dans la machine ne soit
réintroduite dans le système d’eau
potable. Cet appareil est conforme
aux règlements applicables en
matière de tuyauterie.

Raccordements à l’arrivée d’eau

Ce lave-vaisselle peut être alimenté
en eau chaude (max. 60°) ou en eau
froide. Quoiqu’il en soit, nous vous
conseillons de le raccorder à une
arrivée d’eau froide.

Une alimentation d’eau chaude n’est
pas toujours efficace en cas de
vaisselle particulièrement sale, car la
durée du programme est dans ce cas
considérablement réduite.

Pour réaliser le raccordement
proprement dit, l’écrou-raccord installé
dans le tuyau d’alimentation de la
machine doit être vissé sur une
goulotte avec filetage Witworth pour
tuyau 3/4” ou à un robinet à raccord
rapide spécialement conçu à cet effet
de type press-block. La pression de
l’eau doit se situer dans les limites
indiquées dans les “Données
techniques”. Pour connaître la
pression d’alimentation moyenne de
votre zone d'habitation, adressez­vous à votre société locale de
distribution d’eau.

Veillez à ce que le tuyau d’arrivée
d’eau ne soit pas enroulé, écrasé ou
enchevêtré lorsque vous effectuez le
raccordement.

Le lave-vaisselle est doté de tuyaux
d’alimentation et de vidange pouvant
être orientés à gauche ou à droite
selon les besoins de l’installation, à
l’aide du contre-écrou.

Il est nécessaire que le contre­écrou soit installé correctement
pour éviter toute fuite d’eau.

(Attention ! Les lave-vaisselle ne sont
PAS tous dotés de tuyaux
d’alimentation et de vidange avec
contre-écrou. Dans ce cas-ci, cette
option n’est pas disponible).

Si la machine est raccordée au
moyen de tuyaux neufs ou de tuyaux
ayant peu servi, faites s’écouler l’eau
pendant quelques minutes avant de
brancher le tuyau d’arrivée d’eau.

N’utilisez PAS des tuyaux
provenant d’un ancien appareil.

40 electrolux installation

Tuyau d’arrivée d’eau avec
soupape de sécurité

Après avoir raccordé le tuyau
d’arrivée d’eau à double paroi, la
soupape de sécurité se situe à
proximité du robinet. Par conséquent,
le tuyau d’arrivée d’eau est sous
pression uniquement lorsque l’eau
s’écoule. Si le tuyau d’arrivée d’eau
fuit au cours de cette opération, la
soupape de sécurité interrompt
l’écoulement de l’eau.

Faites attention au moment
d’installer le tuyau d’arrivée d’eau :

- Le fil électrique de la soupape de
sécurité est situé à l’intérieur du
tuyau d’arrivée d’eau à double
paroi. N’immergez pas le tuyau
d’arrivée d’eau ou la soupape de
sécurité dans l’eau.

- Si le tuyau d’arrivée d’eau ou la
soupape de sécurité est
endommagé, remplacez
immédiatement la prise secteur.

- Le remplacement du tuyau
d’arrivée d’eau avec soupape de
sécurité relève de la compétence
exclusive du Service Après-vente.

Attention!
Tension élevée

installation electrolux 41

Raccordement du tuyau de vidange

L’extrémité du tuyau de vidange peut
être raccordée de deux façons:

1. Au robinet de sortie de l’évier, en
la fixant à la partie inférieure de la
surface de travail. Cela empêchera
que les eaux usées de l’évier ne
pénètrent dans la machine.

2. À une conduite fixe dotée d’un
évacuation murale pourvue d'une
ventilation spéciale, diamètre
intérieur de 4 cm minimum.

Le raccordement de vidange doit être
situé à une hauteur maximale de 60
cm par rapport à la base du lave­vaisselle.

Le tuyau de vidange peut être orienté
à droite ou à gauche du lave­vaisselle.

Assurez-vous que le tuyau n’est pas
courbé ou écrasé, sous peine
d’empêcher ou de ralentir l’évacuation
de l’eau.

Le bouchon d’évier ne doit pas être
mis en place lorsque la machine
évacue l’eau, sous peine de
provoquer un effet de siphon et un
reflux de l’eau vers la machine.

Nos appareils sont équipés d’un
dispositif de sécurité empêchant le
reflux des eaux usées vers la
machine.
Si le robinet de votre évier est doté
d’un clapet de retenue incorporé, cela
pourrait entraver la vidange correcte
de votre lave-vaisselle. C’est pourquoi
nous vous recommandons de le
retirer.

La longueur totale du tuyau de
vidange, rallonge comprise, ne doit
pas dépasser 4 mètres. Le diamètre
intérieur de la rallonge ne doit pas
être inférieur au diamètre du tuyau
fourni.

De même que le diamètre intérieur
des raccords utilisés pour les
branchements ne doit pas être
inférieur au diamètre du tuyau
d'évacuation fourni.

Lorsque vous raccordez le tuyau de
vidange à un embout du siphon sous
l’évier, n’oubliez pas d’enlever toute

la membrane de plastique (A).

Si vous oubliez d’enlever toute la
membrane, des particules d’aliments
risquent de s’accumuler avec le
temps et de boucher l’embout du
tuyau de vidange du lave-vaisselle

42 electrolux installation

Branchements électriques

L’appareil doit être relié à la terre
conformément aux réglementations
de normes en vigueur.

Avant d’utiliser l’appareil pour la
première fois, vérifiez que la
tension nominale et le type
d’alimentation figurant sur la
plaque signalétique correspondent
aux valeurs d’alimentation de la
pièce où l’appareil doit être installé.
La puissance nominale du fusible
figure également sur la plaque
signalétique.

Branchez toujours la fiche dans
une prise protégée contre les
chocs et correctement installée.

L'appareil ne doit pas être raccordé
à l'aide d'un prolongateur, d'une
prise multiple ou d'un
raccordement multiple (risque
d'incendie).

Si cela s’avère nécessaire, faites
remplacer la prise femelle du
système électrique de l’habitation.
Pour remplacer le cordon
d’alimentation, faites appel au
Service Après-vente.

La prise doit être accessible, même
après que l’appareil a été installé.

Pour débranchez l’appareil, ne tirez
jamais sur le cordon mais sur la
fiche.

Le fabricant décline toute
responsabilité en cas de non­respect des précautions de
sécurité mentionnées dans ce
chapitre.

en matière de protection de l’environnement electrolux 43

Matériaux d’emballage

Les matériaux d’emballage sont
conçus dans le respect de
l’environnement et sont recyclables.
Les composants plastiques sont
identifiables grâce aux sigles >PE<,
>PS<, etc. Veuillez jeter les matériaux
d’emballage dans le conteneur
approprié du centre de collecte des
déchets de votre commune.

Lorsqu’un appareil n’est plus utilisé:

- Retirez la fiche de la prise du
câble d'alimentation.

- Coupez le câble d’alimentation et
la fiche prise et mettez-les au
rebut.

- Éliminez le verrouillage de la porte
pour empêcher que des enfants ne
restent enfermés à l’intérieur de
l’appareil et ne mettent leur vie en
danger.

En matière de protection de l’environnement

Ancien appareil

Le symbole sur le produit ou son
emballage indique que ce produit ne
peut être traité comme déchet
ménager. Il doit être remis au point de
collecte dédié à cet effet (collecte et
recyclage du matériel électrique et
électronique). En procédant à la mise
à la casse réglementaire de l’appareil,
nous préservons l’environnement et
notre sécurité, s’assurant ainsi que le
déchets seront traités dans des
conditions appropriées. Pour obtenir
plus de détails sur le recyclage de ce
produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué
l’achat.

44 electrolux garantie/points de service

Garantie/Points de service

Servicestellen Points de service Servizio dopo vendita Point of service

Ersatzteilverkauf / Point de vente de rechange / Vendita pezzi di ricambio /

spare parts service

5506 Mägenwil/Zürich
Industriestr. 10

9000 St. Gallen
Zürcherstrasse 204 e

4127 Birsfelden
Hauptstrasse 52

6020 Emmenbrücke
Seetalstrasse 11

7000 Chur
Comercialstrasse 19

3018 Bern
Morgenstrasse 131

1028 Préverenges Le
Trési 6

6916 Grancia
Zona Industriale E

55 Mägenwil, Industriestrasse 10, Tel. [phone]

Fachberatung, Verkauf/Demonstration, Vente/Consulente (cucina),

Vendita/consulting, sales

8048 Zürich, Badenerstrasse 587, Tel. [phone]

Service-Helpline

0848 848 111

[e-mail]

garantie/points de service electrolux 45

Garantie

Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum
an den Endverbraucher eine Garantie von 2 Jahren.
(Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg).
Die Garantieleistung umfasst die Kosten für Material, Arbeits­und Reisezeit.

Die Garantieleistung entfällt bei Nichtbeachtung der
Gebrauchsanweisung und Betriebs-vorschriften,
unsachgerechter Installation, sowie bei Beschädigung durch
äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und
Verwendung von Nicht-Original Teilen.

Garantie

Nous octroyons sur chaque produit 2 ans de garantie à partir
de la date de livraison ou de la mise en service au
consommateur (documenté au moyen d’une facture, d’un bon
de garantie ou d’un justificatif d’achat). Notre garantie couvre
les frais de mains d’oeuvres et de déplacement, ainsi que les
pièces de rechange.

Les conditions de garantie ne sont pas valables en cas
d’intervention d’un tiers non autorisé, de l’emploi de pièces
de rechange non originales, d’erreurs de maniement ou
d’installation dues à l’inobservation du mode d’emploi, et
pour des dommages causés par des influences extérieures
ou de force majeure.

Garanzia

Per ogni prodotto concediamo una garanzia di 2 anni a
partire dalla data di consegna o dalla sua messa in funzione.
(Fa stato la data della fattura, del certificato di garanzia o
dello scontrino d’acquisto) Nella garanzia sono comprese le
spese di manodopera, di viaggio e del materiale.

Dalla copertura sono esclusi il logoramento ed i danni causati
da agenti esterni, intervento di terzi, utilizzo di ricambi non
originali o dalla inosservanza delle prescrizioni d’istallazione
ed istruzioni per l’uso.

Warranty

For each product we provide a two-year guarantee from the
date of purchase or delivery to the consumer (with a
guarantee certificate, invoice or sales receipt serving as
proof).
The guarantee covers the costs of materials, labour and
travel.

The guarantee will lapse if the operating instructions and
conditions of use are not adhered to, if the product is
incorrectly installed, or in the event of damage caused by
external influences, force majeure, intervention by third
parties or the use of non-genuine components.

46 electrolux

Notes

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

117989 11/3-03-09062007

www.electrolux.com

www.electrolux.ch
