Estimado cliente,

Le rogamos leer atentamente estas instrucciones de
uso y prestar particular atención a las normas de
seguridad escritas en las primeras páginas. Le
aconsejamos conservar estas instrucciones para
consultas futuras y darlas al nuevo usuario en caso
de venta del aparato.

Daños de transporte

Al momento del desembalaje, controle que el
aparato no esté dañado. Si tiene dudas no lo ponga
en funcionamiento y consulte la asistencia técnica.

Algunos párrafos de este libro de instrucciones han sido identificados con símbolos que tienen el siguiente
significado:

El triángulo de advertencia y/o los términos de señal (¡Atención!, ¡Advertencia!), subrayan instrucciones
muy importantes para Su seguridad o para el buen funcionamiento del aparato. Le rogamos respetarlas.

Las informaciones precedidas por este símbolo completan las instrucciones de uso y de utilización
práctica del aparato.

Este símbolo indica consejos e instrucciones para un empleo económico del aparato que respete el
ambiente.

Nuestra contribución al ambiente:

utilizamos papel ecológico.

2

Índice

Advertencias y consejos 4-5
Eliminación 5
Consejos para la protección del

ambiente 5
Características técnicas 6
Instalación 7

Dispositivos de seguridad para el transporte 7
Colocación 7
Carga de agua 8
Descarga de agua 8
Conexión eléctrica 8

Su nueva lavadora-secadora 9
Descripción del aparato 9

Luz piloto de la puerta 9
Cubeta detergente 9

Secuencia de las operaciones 19-21
Programas de lavado 22
Programas especiales 23
Secado a tiempo 24
Símbolos internacionales

para el tratamiento de los tejidos 25

Mantenimiento 25

Exterior del aparato 25
Cubeta detergente 25
Limpieza de la zona de descarga 25
Filtro del tubo de carga del agua 25
Vaciado de emergencia 26
Precauciones contra el hielo 26

Anomalías de funcionamiento

27-29

ESPAÑOL

Uso 10

Panel de mandos 10
Mandos 10-13
Funciones 14
Información sobre los programas 14-15
Consejos para el lavado 16

Selección de las prendas 16
Temperaturas 16
Antes de cargar la ropa 16
Carga máxima de ropa 16
Pesos de la ropa 16
Eliminación de las manchas 16
Detergentes y aditivos 17

Consejos para el secado 18

Carga 18
Ropa inadecuada para el secado 18
Símbolos para el secado 18
Duración del ciclo de secado 18
Residuos de fibras 18
Secado ulterior 18

3

Advertencias y consejos

Estas advertencias han sido redactadas para su seguridad y la de todas las personas. Por lo tanto le rogamos
leerlas atentamente antes de instalar y utilizar el aparato.

Instalación

• Antes del uso, hay que quitar todas las piezas de
embalaje y de transporte; de no hacerlo así, tanto
el aparato como los muebles podrían sufrir graves
daños. Consulte las instrucciones.

• Cualquier trabajo de tipo eléctrico necesario para
la instalación del aparato tendrá que ser realizado
por un electricista especializado o por una persona
competente.

• Cualquier trabajo de tipo hidráulico tendrá que ser
realizado por un fontanero especializado o por una
persona competente.

• Hay que tener cuidado de que el aparato no esté
apoyado sobre el cable de alimentación eléctrica.

• Si la máquina está colocada sobre piso de
alfombra asegúrese de que haya circulación de
aire entre las patas de apoyo y el piso.

Uso

• Nunca toque la lavadora-secadora pisando suelo
húmedo o con los pies descalzos.

• Este aparato ha sido proyectado para uso
doméstico. No lo use con finalidades diferentes a
aquellas para las cuales ha sido proyectado.

• Lave y seque sólo aquellos tejidos que se pueden
lavar y secar en la lavadora-secadora. En caso de
dudas siga las instrucciones que aparecen en la
etiqueta del artículo.

• No sobrecargue el aparato. Siga las instrucciones
contenidas en este manual.

• Las monedas, los imperdibles, los alfileres, los
tornillos, etc. que han quedado en la ropa pueden
provocar graves daños.

• No ponga en el aparato prendas manchadas con
gasolina, alcohol, aguarrás, etc. Si usa estos
productos, antes de introducir las prendas en el
aparato para lavarlas, espere que el producto se
haya evaporado.

• Agrupe las prendas pequeñas como calcetines,
cinturones, etc. en un bolso de tela o en una
funda. Evitará que esta ropa termine entre el cesto
y el tambor.

• Cuando se lava usando un detergente líquido
mediante un contenedor colocado directamente en
el tambor, es necesario quitar dicho contenedor
antes de iniciar el secado.

• Use solamente la cantidad de suavizante indicada
por el productor. Una cantidad excesiva de
producto podría arruinar la ropa.

• Deje la puerta entreabierta cuando no se usa el
aparato. Esto permite una mejor conservación de
la guarnición de la puerta y previene los olores de
moho.

• Antes de abrir la puerta, controle siempre que el
agua haya sido descargada. De lo contrario,
descárguela siguiendo las instrucciones dadas en
el manual de uso.

• Después del uso desenchufe siempre el aparato y
cierre el grifo del agua.

Seguridad en general

• Las reparaciones deben ser efectuadas sólo por
personal especializado. Las reparaciones
inadecuadas pueden causar peligros notables.
Para eventuales reparaciones diríjase a un centro
de asistencia técnica autorizado.

• Nunca desenchufe el aparato tirando del cable de
alimentación, tire directamente del enchufe.

• Durante el lavado a altas temperaturas y durante
el secado, el vidrio de la puerta está caliente. ¡No
lo toque!

4

Seguridad para los niños

• Los niños no se dan cuenta de los peligros de los
aparatos eléctricos. Cuando el aparato está
funcionando vigile atentamente a los niños y no los
deje jugar con el aparato.

• Las piezas de embalaje (por ej. películas,
poliestireno), pueden ser peligrosas para los niños.
¡Peligro de sofocación! Tenga las piezas fuera del
alcance de los niños.

Eliminación

• Conserve los detergentes en un lugar seguro fuera
del alcance de los niños.

• Asegúrese de que los niños o los pequeños
animales domésticos no entren en el tambor de la
máquina.

• Cuando quiera destruir el aparato, desenchúfelo,
corte el cable de alimentación y elimine el enchufe
con el cable restante. Inutilice el cierre de la
puerta: de esta manera los niños que están
jugando no se quedarán atrapados en el aparato.

ESPAÑOL

Materiales de embalaje

Los materiales que incluyen el símbolo pueden
ser reciclados.

>PE<= polietileno
>PS<=poliestireno
>PP<=polipropileno

Para poder recuperarlos se deben depositar en los
espacios apropiados (o contenedores).

Consejos p ara la protección del ambiente

Para ahorrar agua y energía y contribuir a la
protección del ambiente, aconsejamos atenerse a lo
siguiente:

• Para ropa normalmente sucia es suficiente un
programa sin prelavado; de esta manera se ahorra
detergente, agua y tiempo (¡y se protege al
ambiente!).

• El aparato trabaja en economía si se cargan las
cantidades máximas de ropa indicadas (tanto para
el lavado como para el secado).

• El aparato consumirá menos energía si la ropa se

centrifuga cuidadosamente antes del secado.

Aparato

Para una correcta eliminación de su viejo aparato,
Le aconsejamos utilizar las escombreras
autorizadas. ¡Ayúdenos a mantener limpia Su
ciudad!

• Con un tratamiento apropiado se pueden eliminar
las manchas y las zonas sucias limitadas; después
se puede efectuar un lavado a baja temperatura.

• Adapte la dosis de detergente a la dureza del
agua, a la cantidad de ropa y al grado de suciedad
de la misma.

5

Características técnicas

DIMENSIONES Altura 85 cm

Anchura 60 cm
Profundidad 60,6 cm

LAVADO SECADO

CAPACIDAD DE CARGA MAXIMA Algodón 6 kg 3 kg

Sintéticos 3 kg 2 kg
Delicados 3 kg -

Lana 2 kg ­VELOCIDAD CENTRIFUGADO 1200 rpm máx.
VOLTAJE/FRECUENCIA 220-230V/50 Hz

POTENCIA MAXIMA ABSORBIDA 2200 W
POTENCIA MINIMA DEL FUSIBLE 10 A

PRESION DEL AGUA mín. 50 kPa

máx. 800 kPa

Este aparato es conforme a las siguientes normas CEE:
73/23/CEE del 19/02/73 relativa al bajo voltaje
89/336/CEE del 03/05/89 relativa a la compatibilidad electromagnética.

6

P1127

P1126

P1124

2

3

1

P0001

P1129

P1051

P0002

P1128

Instalación

Dispositivos de seguridad para el
transporte

Antes de poner en marcha el aparato,
controle que se hayan quitado todos los
dispositivos previstos para el transporte.

Proceda de la siguiente manera:

1. Desatornille y quite los dos tornillos inferiores

traseros por medio de una llave. Saque los dos
pernos de plástico. Apoye el aparato sobre la
parte trasera; no aplaste los tubos. Ayúdese
intercalando entre la máquina y el piso uno de los
angulares del embalaje.

2. Quite la pieza de poliestireno y suelte las dos

bolsas de plástico.

5. Quite la base de poliestireno, vuelva a poner la
máquina en posición vertical y desatornille el otro
tornillo trasero. Extraiga el perno
correspondiente.

6. Introduzca en todos los huecos los tapones de
plástico que están en la bolsa que contiene el
manual de instrucciones.

Nota: Conserve todos los elementos usados para el
transporte para poderlos volver a usar en caso de
mudanza.

Colocación

Coloque la lavadora sobre un piso plano y rígido.
Controle que la circulación del aire alrededor del
aparato no sea impedida por alfombras, moquetas,
etc. Controle también que el aparato no toque la
pared u otros muebles de la cocina.
Nivele el aparato cuidadosamente enroscando o
desenroscando las patas de apoyo. Nunca ponga
cartón, madera o materiales similares debajo del
aparato para compensar los eventuales desniveles
del piso.

ESPAÑOL

3. Extraiga, con mucho cuidado, la bolsa izquierda
de nailon, tirando de ella hacia la derecha y hacia
abajo.

4. Extraiga, siempre con mucho cuidado, la bolsa
derecha, tirando de ella hacia la izquierda y hacia
arriba.

7

Carga de agua

P0022

P0021

A

P0003

P0023

Conecte el tubo de carga a un grifo roscado de 3/4"
después de haber intercalado el filtro “A”
suministrado junto con el aparato.

La otra extremidad del tubo de carga, del lado del
aparato, puede ser orientada en cualquier dirección.
Desenrosque un poco la tuerca de fijación, gire la
extremidad del tubo y vuelva a enroscar la tuerca,
controlando que no haya pérdidas de agua.

Si el tubo es demasiado corto y no se desea
desplazar el grifo, es necesario comprar un tubo
más largo, adecuado para este tipo de uso existente
en el servicio técnico autorizado.

Descarga de agua

Se puede instalar el recodo del tubo de desagüe en
tres modos diferentes:

En el borde de un lavabo usando el recodo de
plástico suministrado con el aparato. En este

caso es necesario verificar que el recodo no se
mueva del borde cuando el aparato descarga el
agua. Por ejemplo, se lo puede fijar al grifo o a la
pared con una cuerda.

En un conducto de desagüe situado a una altura
no inferior a 60 cm y no superior a 90 cm.

La extremidad del tubo de desagüe debe ser
siempre ventilada, o sea el diámetro interno del
conducto de desagüe debe ser más ancho que el
diámetro externo del tubo de desagüe.

El tubo de desagüe no debe estar retorcido.
Se deberá desplazar sobre el suelo y subirlo sólo

cerca del desagüe.

Conexión eléctrica

El aparato funciona con una tensión de 220-230 V,
monofásica, 50 Hz.

Controle que la instalación doméstica pueda
soportar la carga máxima requerida (2,2 kW),
considerando también los otros aparatos en
funcionamiento.

Conecte el aparato a una toma de tierra y según
las normas en vigor.

El fabricante declina cualquier
responsabilidad por los daños o las lesiones
provocadas por el incumplimiento de las
normas de seguridad antedichas.
Si se debe sustituir el cable de alimentación,
diríjase a nuestro Centro de Asistencia
técnica.

En una derivación del desagüe del lavabo. Esta
derivación debe estar arriba del sifón, de modo tal
que el recodo del tubo esté como mínimo a 60 cm
del suelo.

8

Su nueva lavadora-secadora

5

4

6

13

2

Centrif.

Corto

Aclarado
Extra

Secado
Electronico

Tiempo de
Secado

Inicio
Diferido

Inicio/
Pausa

Extra Seco

Seco Armario

Seco Plancha

Prelavado

Lavado

Aclarado

Antiarrugas

Descarga

Centrifugado

Secado

Fin

1200

900

700

500

EWW 1210

ABC ACTIVE BALANCE CONTROL

P0874

5

4

6

13

2

Centrif.

Corto

Aclarado
Extra

Secado
Electronico

Tiempo de
Secado

Inicio
Diferido

Inicio/
Pausa

Extra Seco

Seco Armario

Seco Plancha

Prelavado

Lavado

Aclarado

Antiarrugas

Descarga

Centrifugado

Secado

Fin

1200

900

700

500

EWW 1210

ABC ACTIVE BALANCE CONTROL

Este nuevo aparato, patentado por Electrolux, afronta todas las exigencias de un moderno tratamiento de la
ropa con ahorro de agua, energía y detergente.

También las pequeñas cantidades de ropa se lavan “económicamente”, porque la cantidad de agua se regula
automáticamente en función del peso de la ropa y del tipo de tejidos.

• El mando selección programas agrupa tanto la función de selección del programa como de la temperatura,

facilitando así la determinación del programa.

• El display fases programa da informaciones sobre el desarrollo del programa.

• El programa especial para lana trata la ropa con suma delicadeza, sin apelmazarla, gracias al sistema

delicado de lavado.

• Los programas de secado permiten obtener ropa seca y suave en breve tiempo, independientemente de

las condiciones atmosféricas.

• El sistema de control de centrífuga asegura la posición del aparato y su funcionamiento silencioso.

• La refrigeración automática del agua de lavado de 90º C a 60º C antes de la descarga evitará que los

viejos tubos de desagüe se deformen.

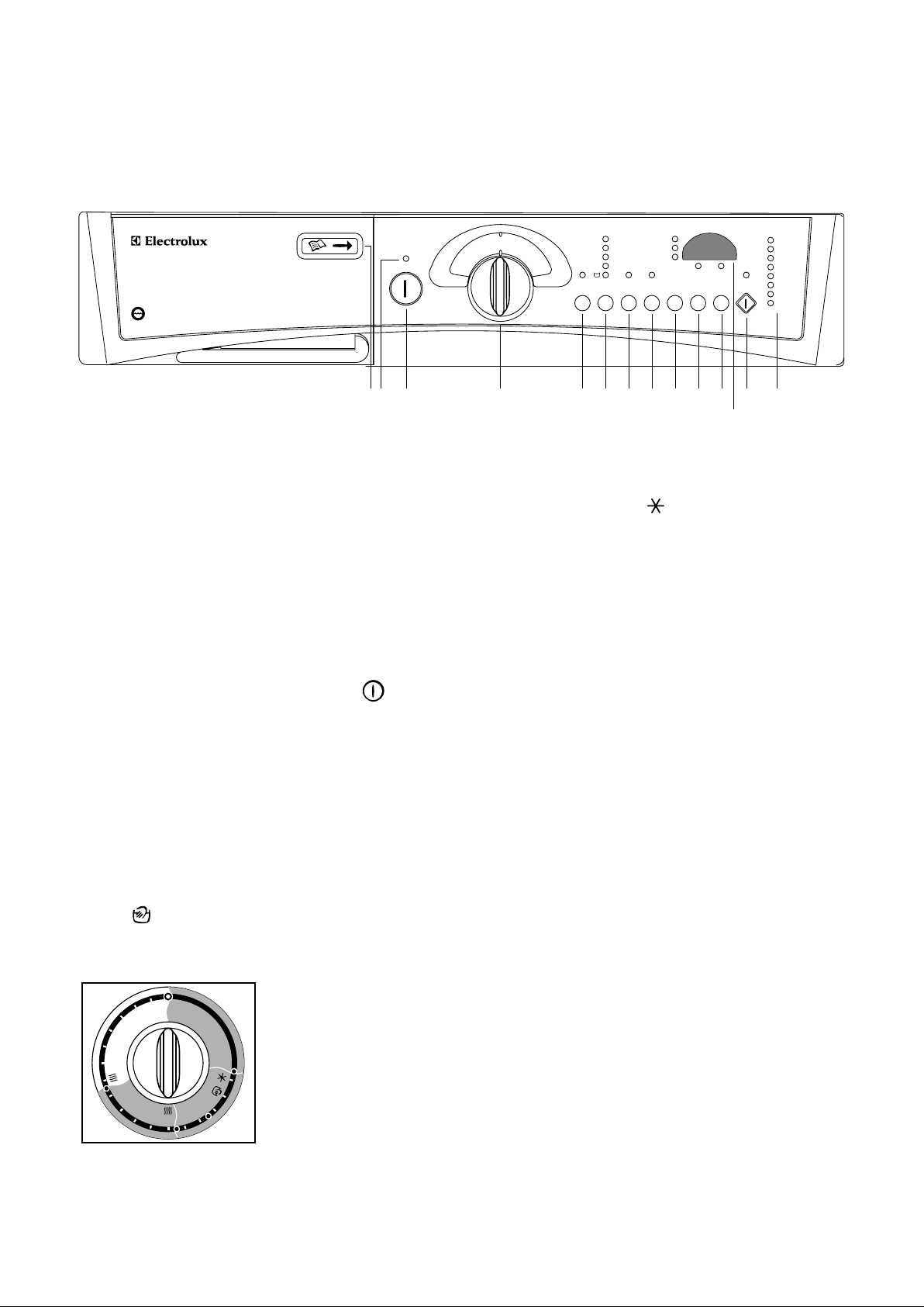

Descripción del aparato

1 Cubeta del detergente
2 Ficha programas
3 Panel de mandos
4 Luz piloto de la puerta
5 Zona de descarga
6 Patas regulables

ESPAÑOL

Luz piloto de la puerta

Esta luz está encendida para indicar que la puerta
está bloqueada.
Se puede abrir la puerta cuando se apaga (ver
página 14).

Cubeta del detergente

Prelavado
Lavado
Suavizante, almidón

9
