EWH 30–100 Trend

Инструкция по эксплуатации водонагревателя электрического аккумуляционного серии EWH 30–100 Trend

Мы благодарим Вас засделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции. А также получить подробную информацию на сайте www.home-comfort. ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый водонагреватель и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфортнее, благодаря легкости в использовании. Удачи!

Адреса сервисных центров Вы можете найти на сайте: www.home-comfort.ru или у Вашего дилера.

Содержание

Введение 3 Комплектация 3 Краткое описание водонагревателя 3 Монтаж водонагревателя 4 Подключение к водопроводу 5 Подключение к электрической сети 5 Эксплуатация 6 Меры предосторожности 6 Технические характеристики 8 Габаритные размеры 8 Устранение неполадок 9 Уход и техническое обслуживание 9 Схема электрических соединений 10 Транспортировка и ранение 11 Утилизация 11 Дата изготовления 11 Сертификация 11 Гарантийный талон 22

Примечание:

В тексте данной инструкции электриче-

ский аккумуляционный водонагреватель может иметь следующие технические названия: водонагреватель, прибор, устройство и пр.

Введение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья и приготовления пищи. Ус та нов ка и пер вый за пуск во до на гре ва те ля долж ны про из во дить ся ква ли фи ци ро ван ным спе ци а ли с том, ко то рый мо жет не сти от ветствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис поль зо ва нию во до нагре ва те ля. При под клю че нии долж ны быть со блю де ны дей ству ю щие стан дар ты и пра ви ла. Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземляющим проводом к выводу заземления на корпусе водонагревателя. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия. Вывод заземления находится на корпусе водонагревателя.

Запрещается применять переносные розетки. Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или иму-

щественному ущербу.

Ком плек та ция

Элек три че с кий во до на гре ва тель на ко питель но го ти па уком плек то ван ос нов ны ми эле мен та ми для ус та нов ки и под клю че ния. В ком плект во до на гре ва те ля се рий Trend вхо дит:

• водонагреватель со шнуром питания 1шт.;

• предохранительный клапан - 1 шт.;

• инструкция пользователя - 1 шт.;

• гарантийный талон (в инструкции) - 1 шт.;

водонагреватели 3

Краткое описание водонагревателя

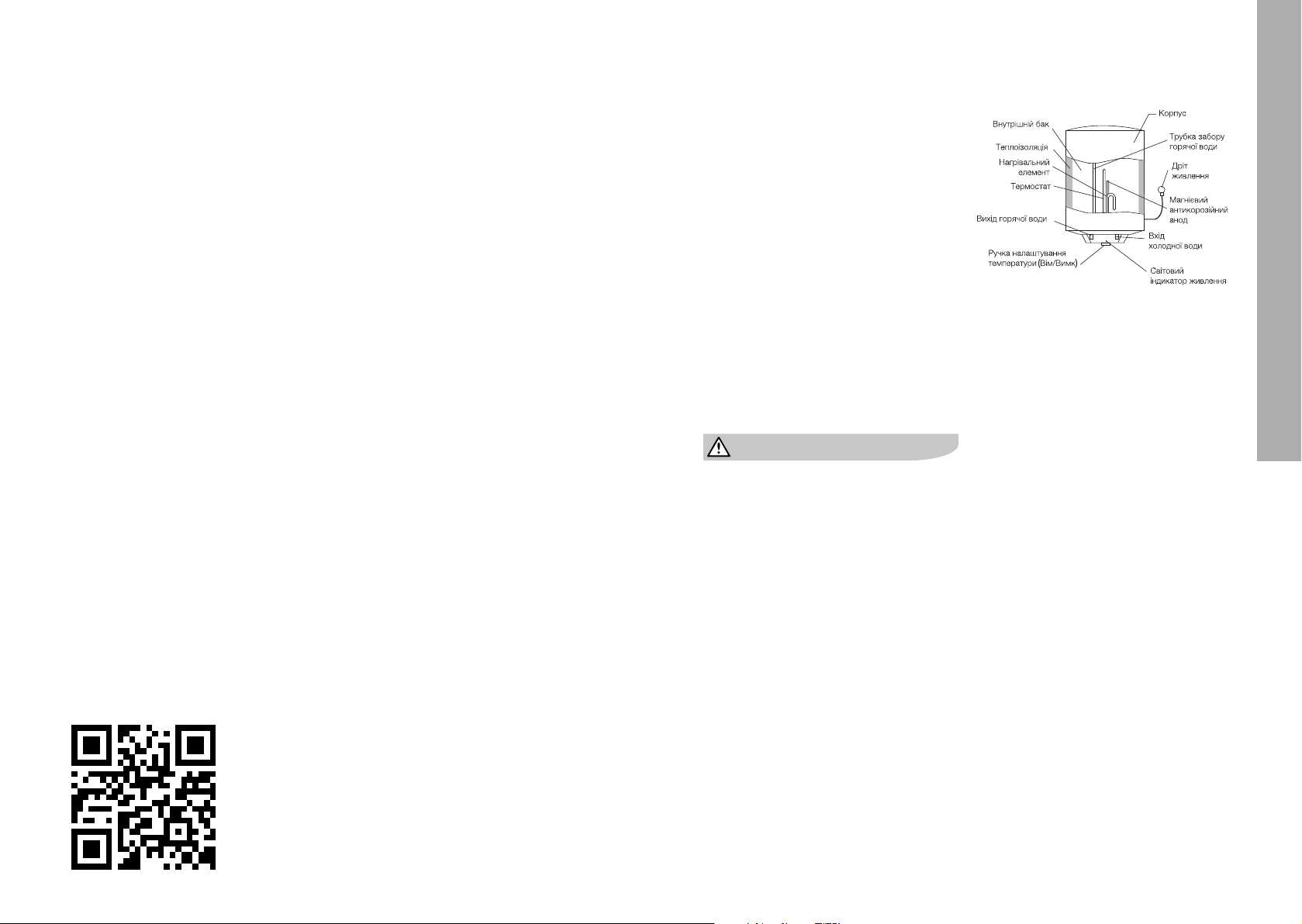

Рис. 1

1. Автоматический контроль температуры воды:

Открыв кран с горячей водой на сме-

сителе на выходе водонагревателя, на вход начинает поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается и ее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной ранее температуры. Когда температура достигнет заданной величины, ТЭН автоматически отключается.

2. Защиты водонагревателя:

• защита от перегрева;

• защита от превышающего норму гидравлического давления.

3. Стальной внутренний резервуар со специальным защитным покрытием выполнен по передовому методу электростатической сухой эмалировки.

Специальный сплав внутреннего бака

прочен к воздействию коррозии и накипи. Защитное покрытие внутреннего бака из специально разработанной мелкодисперсионной стеклоэмали.

Свойства эмали:

• повышенная адгезивная способность и высокая пластичность (закалена при температуре 850°С);

• расширяется или сжимается при перепадах температур в той же пропорции, что и стенки внутреннего бака, не образуя микротрещин, в которых может возникнуть очаг коррозии.

4. Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы.

5. Экономичный режим (Еco) на панели управления обеспечивает:

• нагрев воды в водонагревателе только до комфортной температуры 55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водонагревателя.

6. Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму теплопотери и снижает энергопотребление водонагревателя.

7. Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водонагревателе.

8. Диапазон регулировки температуры нагрева воды от 30°С до 75°С. Шкала регулировки отмечена диапазоном «Low»— низкая температура нагрева, «Еco» — экономичный режим — около 55°С, «High»— высокая температура нагрева.

9. Простая и удобная эксплуатация и обслуживание водонагревателя.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются оригинальные детали, предоставленные производителем, ко то рые мо гут вы держать вес на пол нен но го во дой во до нагре ва те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае, если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для эксплуатации водонагревателя обязательно нужно исполь-

зовать фильтр грубой очистки для поступающей в водонагреватель холодной воды. Фильтр грубой очистки можно приобрести в специализированных магазинах. Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

1. Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

2. После выбора места монтажа определите места под два крепежных болта с крюками (в зависимости от спецификаций выбранного изделия). Проделайте в стене два отверстия необходимой глубины с помощью сверла размером, соответствующим размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 2).

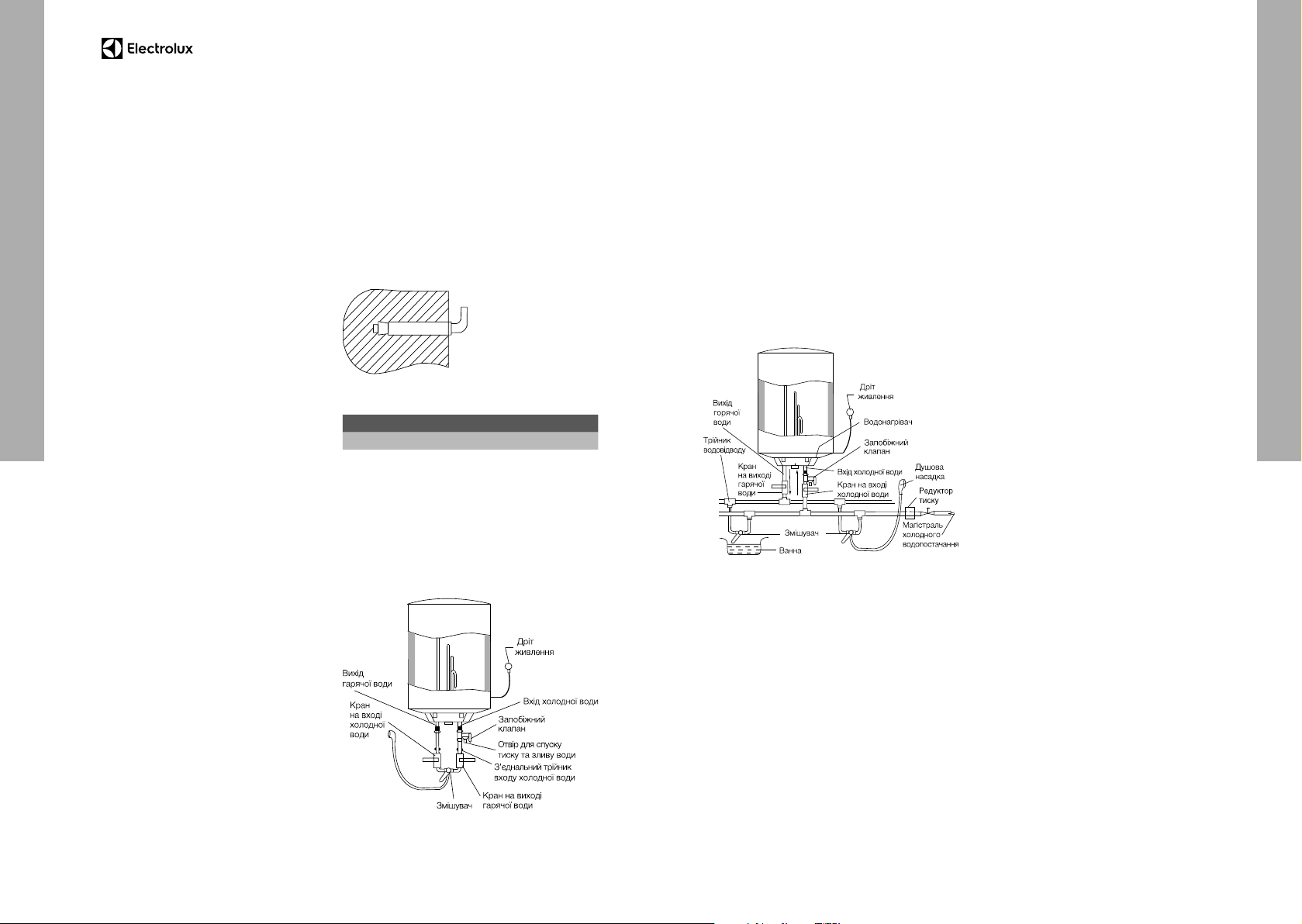

Рис. 2

Объем, л 30 50 80 100

Расстояние между отверстиями, мм

3. Если ванная комната слишком мала для установки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопроводе водонагреватель следует устанавливать как можно ближе к месту использования воды.

4. При подключении к системе водоснаб-

жения необходимо предусмотреть и реализовать установку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды должны быть в закрытом состоянии в период неиспользования

196

водонагревателя, проведения профилактических и технологических работ на линии водоснабжения. Установка и правильное использование запорных вентилей являются обязательным условием при предоставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя.

Рис. 3

Под клю че ние к во до про во ду

1. Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

2. Подключение предохранительного клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз).

3. Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить комплектные резиновые уплотнительные прокладки.

4. Если необходимо реализовать многоканальную систему водоснабжения, используйте способ соединения (см. рис. 4).

водонагреватели 5

Рис. 4

Под клю че ние к элек три че с кой се ти

Все во до на гре ва те ли на ко пи тель но го ти па се рии EWH рас счи та ны на под клю че ние к элек три че с кой се ти с од но фаз ным на пря жени ем 220/230 В. Пе ред под клю че ни ем убеди тесь, что па ра ме т ры элек тро се ти в ме с те под клю че ния со от вет ству ют па ра ме т рам, ука зан ным на таб лич ке с тех ни че с ки ми данны ми при бо ра. При ус та нов ке водонагревателя сле ду ет со блю дать дей ству ю щие пра ви ла элек тробез опас но с ти. При ус та нов ке во до на гре ва те ля в ван ной ком на те или ту а ле те сле ду ет при ни мать во вни ма ние ог ра ни че ния, свя зан ные с су щес т во ва ни ем за пре щен но го и за щит но го объ емов.

За пре щен ный объ ем — это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер тикаль ны ми пло с ко с тя ми по от но ше нию к внеш ним кра ям ван ны, уни та за или ду ше вого бло ка и пло с ко с тью, рас по ло жен ной над ни ми или над по лом, ес ли сан тех ни ка смонти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем — это про стран ство, ог рани чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа да ют с пло с ко с тя ми за прещен но го объ ема, а вер ти каль ные пло с ко с ти от сто ят от со от вет ству ю щих пло с ко с тей за пре щен но го объ ема на 1 м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8 I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4 Сечение

токопроводящей жилы, мм2

Максимально допустимая длина кабеля при указанном сечении, м

1 1 1,5 2,5 2,5 4 6

34,6 17,3 17,3 24,7 21,6 23 27

Экс плу а та ция

На пол не ние во дой

Пос ле ус та нов ки во до на гре ва те ля от крой те вен тиль по да чи во ды. От крой те кран го рячей во ды на смесителе. Как толь ко во до нагре ва тель на пол нит ся, из не го по те чет во да, за крой те кра н горячей воды на смесителе и убе ди тесь в от сут ствии про те чек. В слу чае не уве рен но с ти в том, есть ли в во до на грева те ле во да, не под клю чай те его к элек тросе ти.

Под клю че ние к элек тро се ти

Вставь те вил ку водонагревателя в ро зет ку и вклю чи те во до на гре ва тель. Загорится индикатор работы прибора. Это означает, что водонагреватель подключен к электросети и на него подается питание. Поверните регулятор включения против часовой стрелки, чтобы включить нагрев. Выставите с помощью регулировки температуры нагрева необходимый уровень нагрева воды. Метка «Eco» — экономичный режим соответствует температуре нагрева около 55°С. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подогрева автоматически. Если Вы хотите отключить нагрев воды, поверните ручку включения в положение «OFF». Индикатор работы прибора будет гореть пока водонагреватель будет подклчен к электросети. В не ко то рых мо де лях при вклю че нии на гре ва тель но го эле мен та нач нет ми гать све то вой ин ди ка тор. Тер мо стат обеспе чит по втор ное вклю че ние на гре ва тель но го эле мен та пос ле из рас хо до ва ния не ко то ро го ко ли че с т ва во ды.

Ус та нов ка тем пе ра ту ры

Ди а па зо н ре гу ли ров ки температуры водонагревателя от 30°С (ми ни мум) до 75°С (мак си мум). В моделях серий Trend установка температурыпроизводится с помощью регулятора, находящегося на нижней крышке прибора.

Меры предосторожности

1. Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети. Периодически проверяйте, плотно ли вилка вставлена в розетку. Метод проверки следующий: вставьте сетевую вилку в розетку, через полчаса выключите водонагреватель и вытащите вилку из розетки. Обратите внимание, теплая ли вилка на ощупь. Если чувствуете рукой, что она теплая (при температуре свыше 50°С), пожалуйста, замените розетку на другую, куда бы вилка входила плотно. Это поможет избежать возгорания, повреждений вилки или других случайностей в результате плохого контакта.

2. Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой. В противном случае следует предпринять дополнительные меры по укреплению изделия.

3. Предохранительный клапан следует устанавливать в месте входа воды (см.рис. 5).

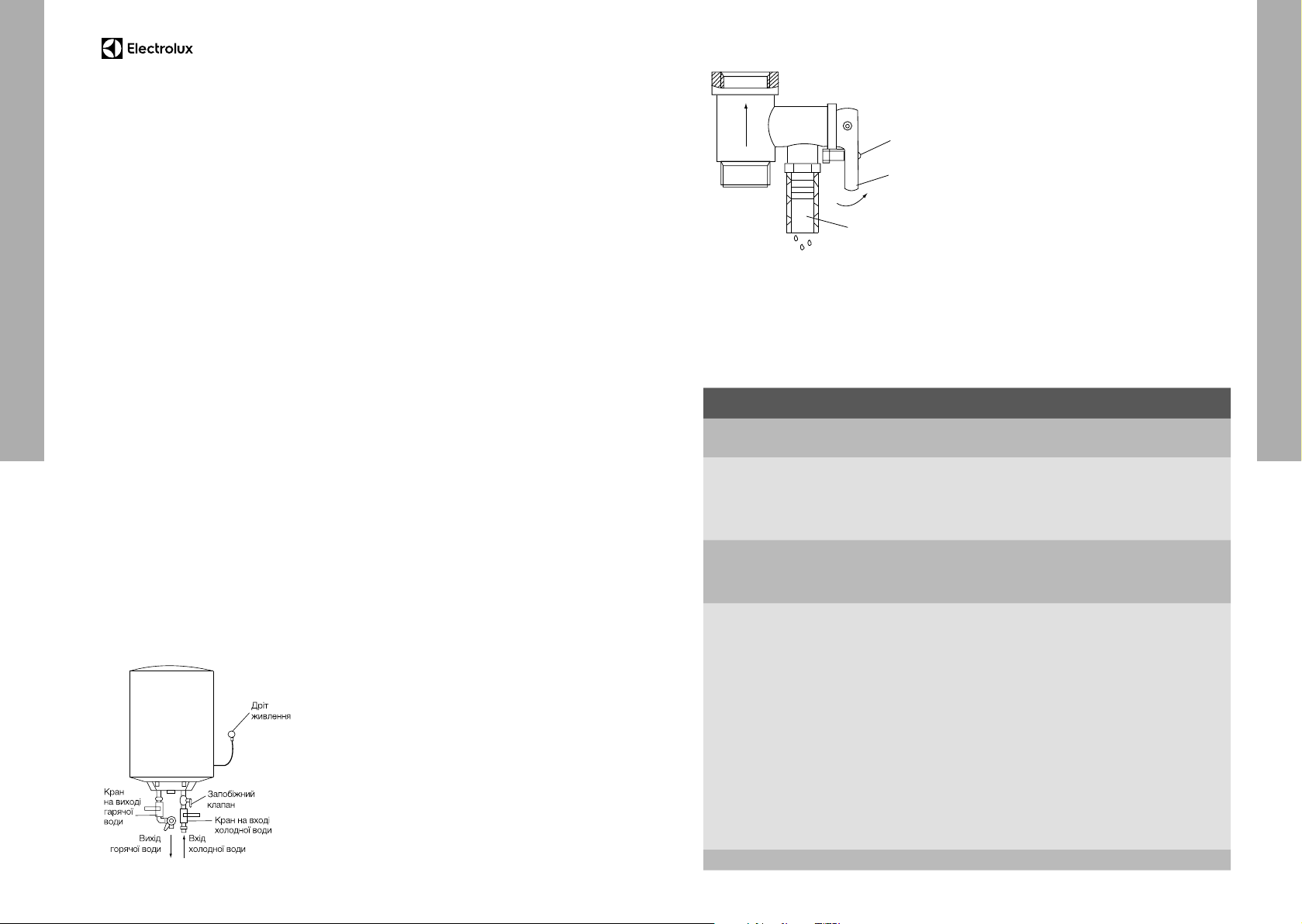

Рис. 5

4. При первом использовании водонагревателя (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

5. Во время нагрева воды из отверстия выпуска давления предохранительного клапана может поступать вода. Это нормальное явление. Однако в случае больших утечек следует связаться со специалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

6. На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести ее в канализацию на случай слива воды. Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

7. Так как температура воды внутри водонагревателя может достигать 75°С, горячая вода не должна попадать на тело человека. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

8. При длительном отсутствии, проведении

ремонтных, технологических и профилактических работ на линии водоснабжения либо длительном неиспользовании водонагревателя необходимо обязательно перекрыть индивидуальные запорные вентили на линии подачи холодной воды в водонагреватель и на линии выхода горячей, а также выключить водонагреватель и отключить от электросети, вынув вилку из розетки.

9. В случае использования водонагревателя в

помещениях с централизованной подачей воды, в период отключения горячей воды, перекрывать запорный вентиль подачи горячей в воды от магистралей снабжения (стояка).

10. Слить воду из водонагревателя можно с помощью предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода

водонагреватели 7

канализации (при сливе воды откройте на смесителе кран горячей воды для выпуска воздуха).

Рис. 6

11. В случае выхода из строя гибкого шнура электрического питания следует заменить его на аналогичный, поставляемый производителем. Замену должны осуществлять опытные специалисты по техническому обслуживанию.

12. В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые производителем.

13. Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физическими или умственными способностями и недостатком навыков или знаний, за исключением случаев показа или правильного инструктирования человеком, несущим ответственность за их безопасность.

водонагреватели 9

Устранение неполадокТехнические характеристики

Модель

Объем, л 30 50 80 100

Номинальная мощность, Вт 1500 1500 1500 1500

Номинальное напряжение, В~/Гц 230/50 230/50 230/50 230/50

Минимальное давление,Бар 0,2 0,2 0,2 0,2

Максимальное давление*, Бар 7,5 7 ,5 7,5 7,5

Максимальная температура воды,°С

Защита от поражения электрическим током

Защита от влаги IPX4 IPX4 IPX4 IPX4 Время нагрева**, мин. 96 160 255 319 Размеры (ВхШхГ), мм 578x340x358 726x385x403 766x450x468 916x450x468

Вес нетто, кг 14,4 17,5 24,3 28,1

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление в водопроводной сети превышает 6 Бар (номинальное рабочее давление), необходима установка понижающего редукционного клапана. **Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений.

EWH 30

Trend

75 75 75 75

I класс I класс I класс I класс

EWH 50

Trend

EWH 80

Trend

EWH 100

Trend

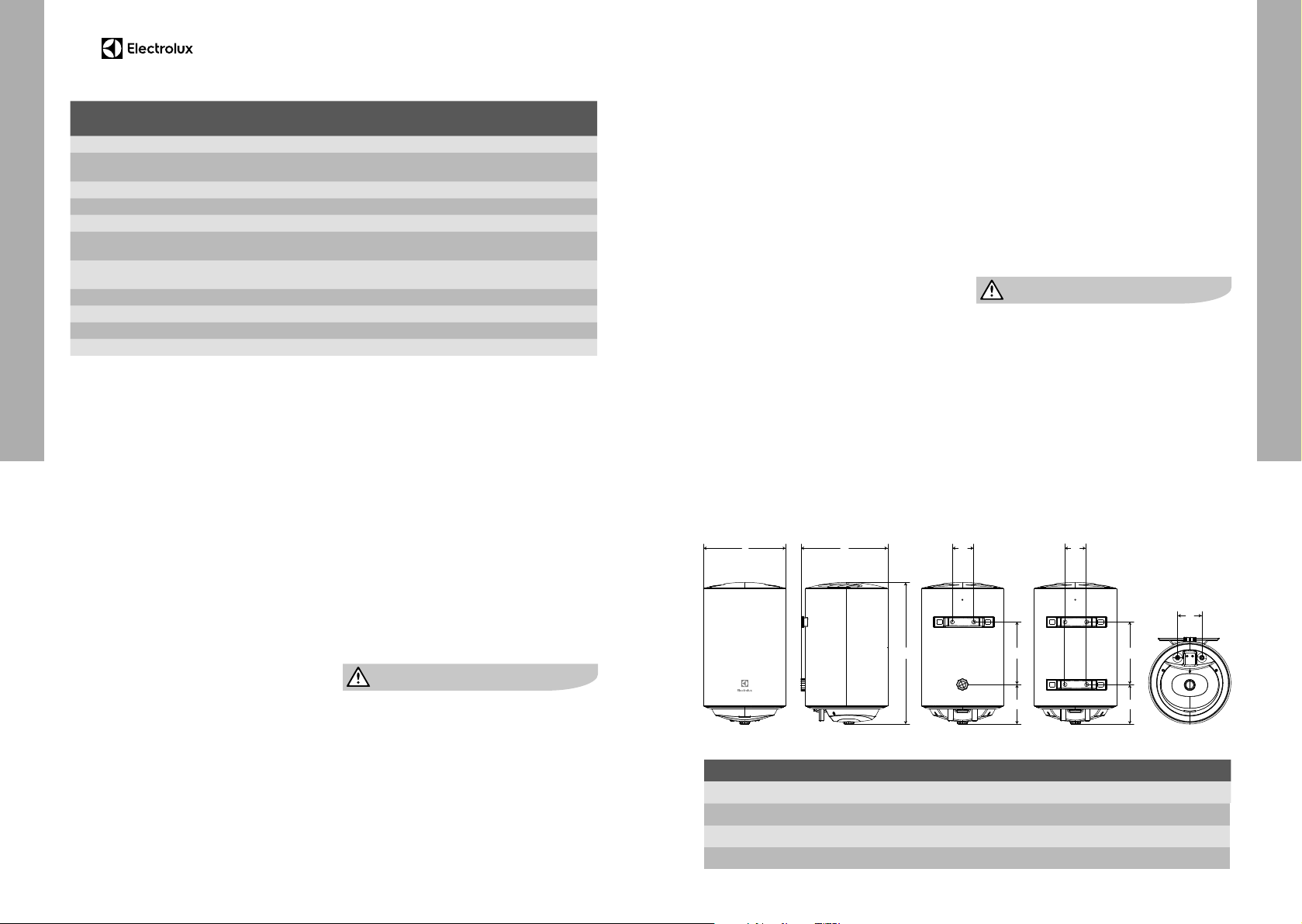

Габаритные размеры

BDDA

Отказы Причины Устранение

Индикатор нагрева отключен

Не поступает вода из крана горячей воды

Температура воды превышает допустимый уровень

Нет нагрева воды

Утечка воды

Отказ температурного регулятора

1. Подача воды по водопроводу перекрыта

2. Давление воды слишком низкое

3. Перекрыт впускной кран водопровода

Отказ системы регулирования температуры

Не включен нагрев

Сработал защитный термодатчик

Поврежден нагревательный элемент

Неисправная электронная плата

Неисправность уплотнения трубы

Свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта

1. Дождитесь возобновления подачи воды

2. Используйте водонагреватель, когда давление воды снова возрастет

3. Откройте впускной кран водопровода

1. Необходимо немедленно выключить водонагреватель из сети

2. Свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта

Переключите ручку «ON/OFF» (вкл./выкл.) по часовой стрелке

1. От клю чи те во до на гре ва тель от се ти

2. Ох ла ди те во до на гре ва тель, от крыв для это го кран го ря чей во ды и дер жа его от кры тым до тех пор, по ка тем пе ра ту ра во ды не упа дет

3. Сни ми те крыш ку

4. На жми те ма лень кую кноп ку на кор пу се пред ох ра ни тель но го вы клю ча те ля

5. Ус та но ви те на ме с то крыш ку и сно ва под клю чи те при бор к се ти

6. Если неисправность повторяется, обратитесь к сервисному специалисту

Обратитесь к сервисному специалисту

Замените уплотнитель

100 л.30-80 л.

Модель A, мм B, мм C, мм D, мм E, мм F, мм G, мм

EWH 30 Trend 340 358 578 196 257 164 100

EWH 50 Trend

EWH 80 Trend 450 468 766 196 329 230 100

EWH 100 Trend

385 403 726 196

450 468 916 196 447 262 100

329

201 100

Уход и техническое обслуживание

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной губкой.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническое обслуживание силами квалифицированных специалистов, которое должно включать

в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емкости, а так-же состояние магниевого анода. В случае 30% и более износа магниевого анода – анод необходимо заменить на новый, рекомендованный производителем. По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность регулярного, технического обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора. В случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного

+ 10 hidden pages
