ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

EWH 30-100 Pride

Инструкция по эксплуатации водонагревателя электрического аккумуляционного

EWH 30-100 Pride

Мы благодарим Вас за сделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции. А также получить подробную информацию на сайте www. home-comfort.ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый водонагреватель и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфортнее, благодаря легкости в использовании. Удачи!

Адреса сервисных центров Вы можете найти на сайте: www.home-comfort.ru

или у Вашего дилера.

Содержание

Введение	3
Комплектация	3
Краткое описание водонагревателя	3
Управление прибором	4
Монтаж водонагревателя	4
Подключение к водопроводу	4
Подключение к электрической сети	5
Эксплуатация	6
Меры предосторожности	6
Устранение неполадок	8
Уход и техническое обслуживание	8
Технические характеристики	9

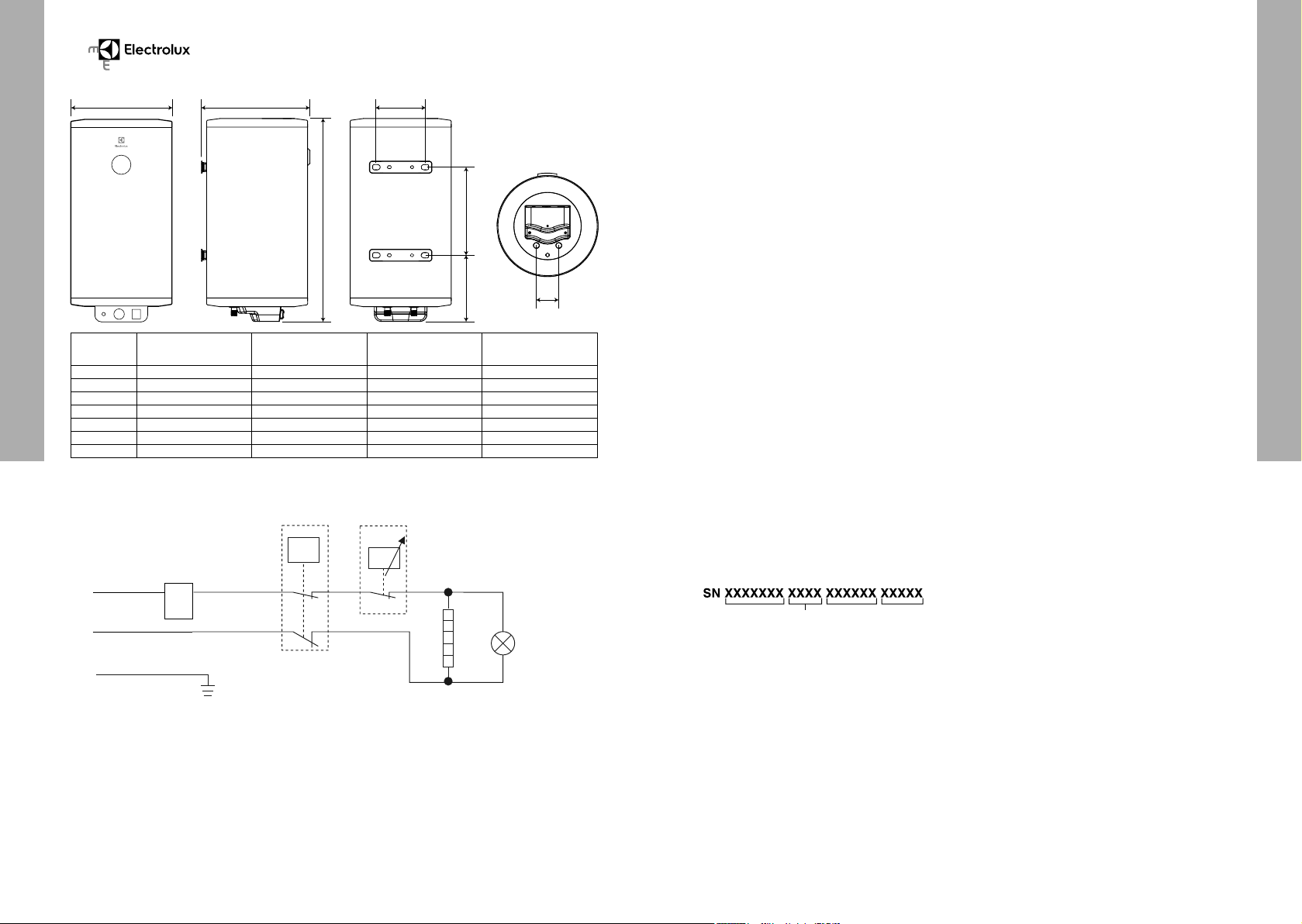

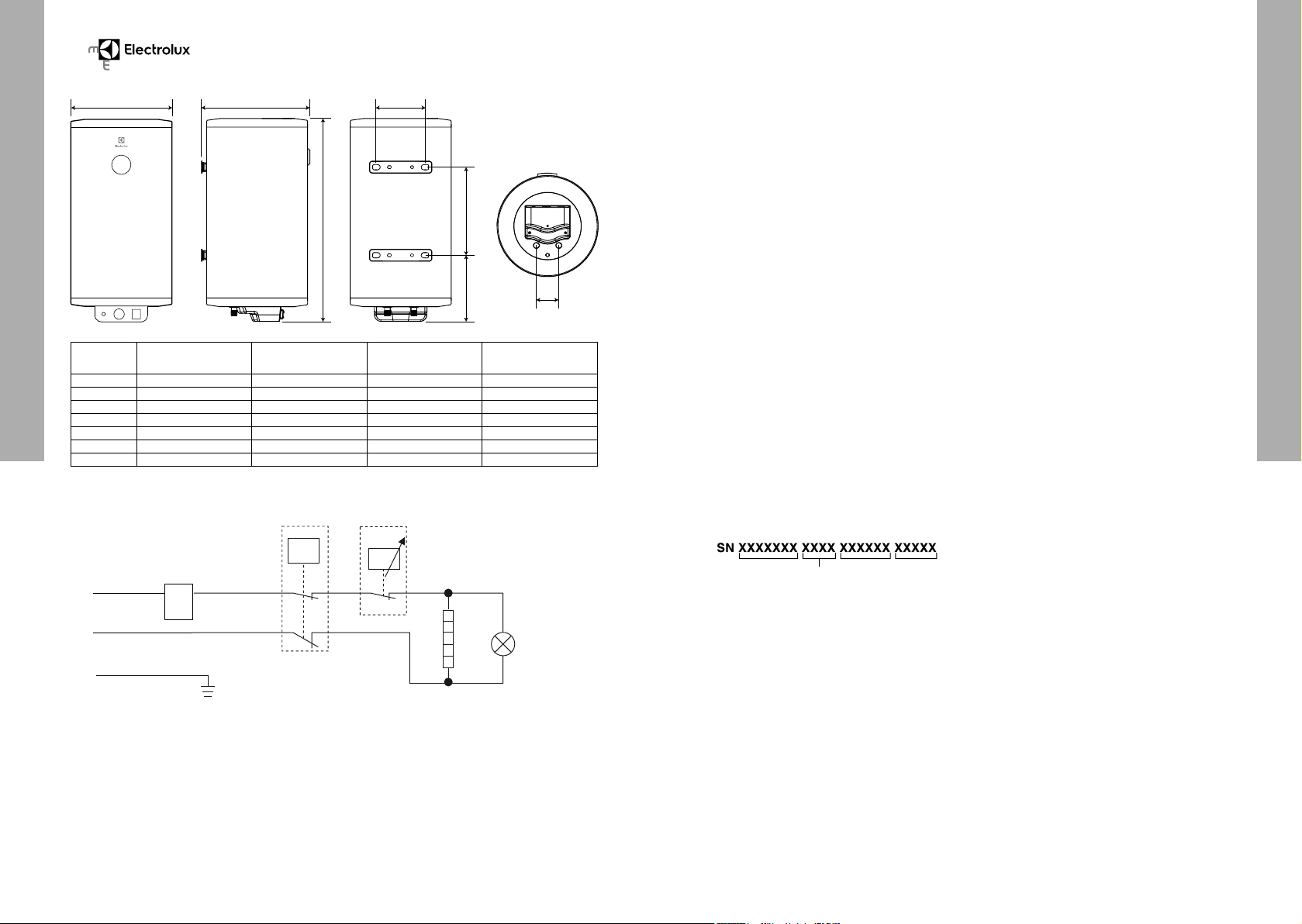

Габаритный размеры	10
Схема электрических соединений	10
Транспортировка и хранение	11
Утилизация	11
Дата изготовления	11
Гарантия	11
Срок эксплуатации	11
Сертификация	11
Гарантийный талон	22
Проведение ТО	26

Примечание:

В тексте данной инструкции электрический аккумуляционный водонагреватель может иметь следующие технические названия: водонагреватель, прибор, устройство и пр.

Введение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья и приготовления пищи.

Установка и первый запуск водонагревателя должны производиться квалифицированным специалистом, который может нести ответственность за правильность установки и дать рекомендации по использованию водонагревателя.

При подключении должны быть соблюдены действующие стандарты и правила.

Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземляющим проводом к выводу заземления на корпусе водонагревателя. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия.

Вывод заземления находится на корпусе водонагревателя.

Внимание!

Запрещается применять переносные розетки.

Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или имущественному ущербу.

Комплектация

Электрический водонагреватель накопительного типа укомплектован основными элементами для установки и подключения. В комплект водонагревателя серий Pride входит:

•водонагреватель со шнуром питания - 1 шт.;

•предохранительный клапан - 1 шт.;

•крепежные анкеры для монтажа - 2 шт.;

•инструкция пользователя - 1 шт.;

•гарантийный талон (в инструкции) - 1 шт.

водонагреватели 3

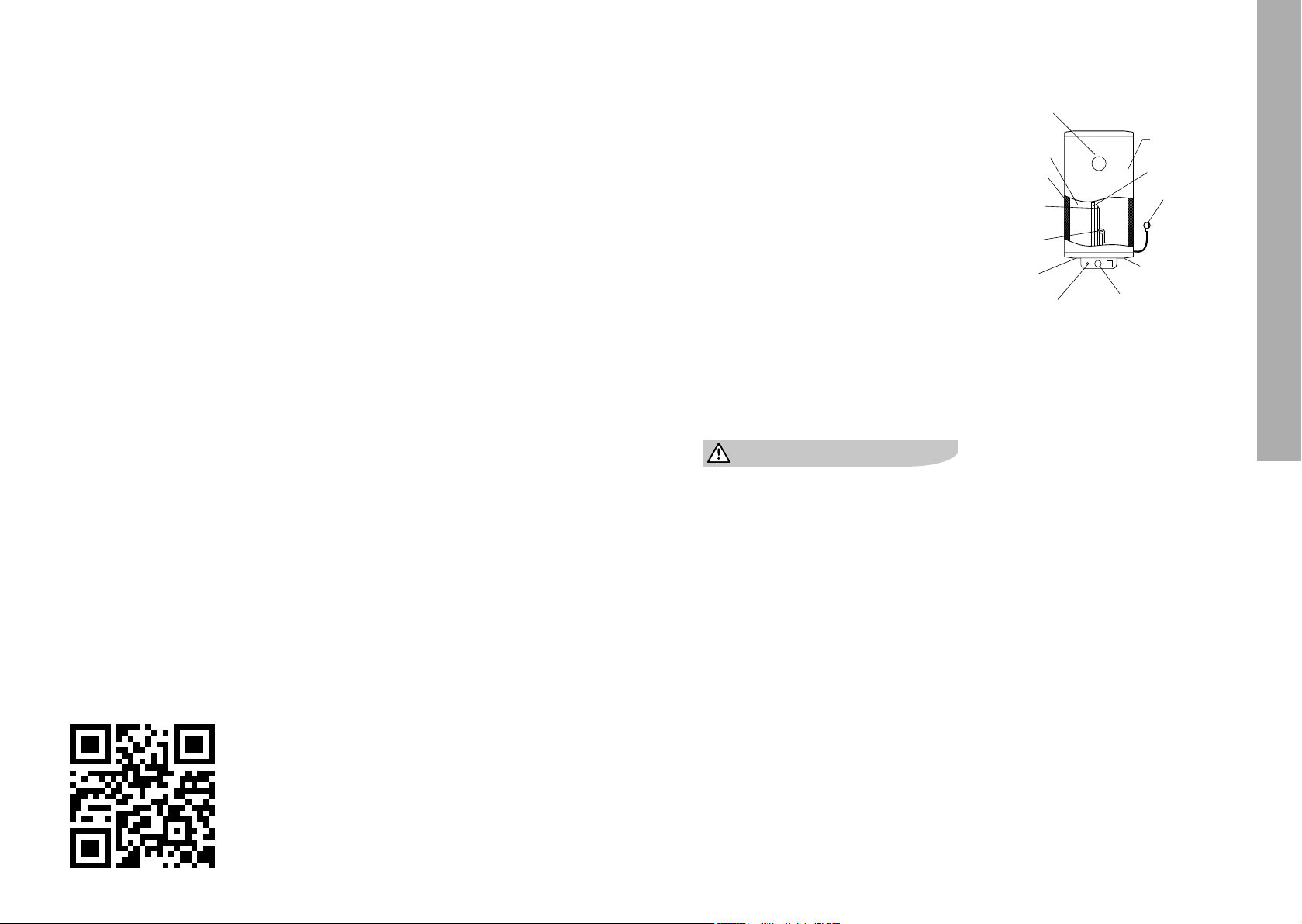

Краткое описание водонагревателя

Термометр

Корпус

Внутренний бак

Магнитный

Теплоизоляция антикоррозийный анод

	Термостат	Шнур питания
	Нагревательный
	элемент
	Выход	Вход
		холодной воды
	горячей воды
	Световой	Ручка регулировки
		температуры
	индикатор нагрева

Рис. 1

1.Автоматический контроль температуры воды:

Открыв кран с горячей водой на смесителе на выходе водонагревателя, на вход начинает поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается и ее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной ранее температуры. Когда температура достигнет заданной величины, ТЭН автоматически отключается.

2.Защиты водонагревателя:

•защита от перегрева;

•защита от превышающего норму гидравлического давления.

3.Стальной внутренний резервуар со специальным защитным покрытием выполнен по передовому методу электростатической сухой эмалировки.

Специальный сплав внутреннего бака прочен к воздействию коррозии и накипи. Защитное покрытие внутреннего бака из специально разработанной мелкодисперсионной стеклоэмали.

Свойства эмали:

•повышенная адгезивная способность и высокая пластичность (закалена при температуре 850 °С);

•расширяется или сжимается при перепадах температур в той же пропорции, что и стенки внутреннего бака, не образуя микротрещин, в которых может возникнуть очаг коррозии.

4

4.Тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы.

5.Режим ECO на панели управления обеспечивает:

•нагрев воды в водонагревателе только до комфортной температуры 55 °С;

•предотвращает образование накипи;

•увеличивает ресурс работы водонагревателя.

6.Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму теплопотери и снижает

энергопотребление водонагревателя.

7.Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водонагревателе.

8.Диапазон регулировки температуры нагрева воды от 30 °С до 75 °С. Шкала регулировки отмечена диапазоном «MIN» — низкая температура нагрева, «ECO» — экономичный режим — около 55 °С, «MAX» — высокая температура нагрева.

9.Простая и удобная эксплуатация и обслуживание водонагревателя.

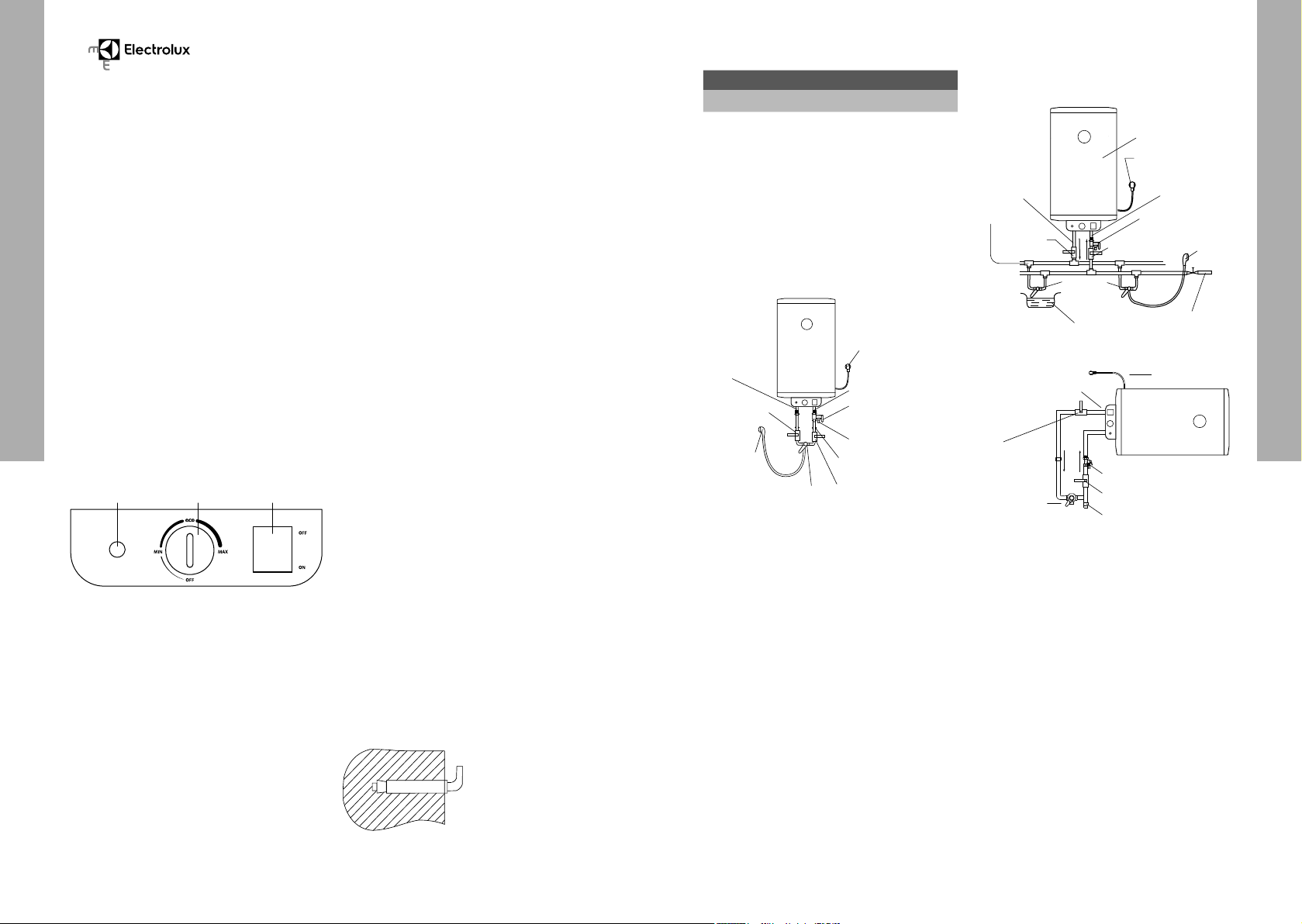

Управление прибором

1	2		3

1.Индикатор нагрева.

2.Терморегулятор

3.Кнопка вкл / выкл

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предоставленные производителем, которые могут выдержать вес наполненного водой водонагревателя. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что при-

ведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступающей в водонагреватель, холодной воды. Фильтр грубой очистки можно приобрести в специализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

1.Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену). Установка водонагревателей Pride существенно облегчается возможностью установить их как вертикально, так и горизонтально в любом месте вашего дома, в

отапливаемом (!) помещении. Желательно установить водонагреватель как можно ближе к месту использования горячей воды, поскольку чем меньше длина труб, тем меньше потери тепла. Как показано на рис. 5, при горизонтальной установке водонагревателя трубы подводки должны быть расположены справа. При установке водонагревателя рядом со стеной, оставьте рекомендованное свободное пространство для технического обслуживания. Не устанавливайте водонагреватель на горизонтальной поверхности и вплотную к полу

2.После выбора места монтажа определите места под два крепежных болта с крюками (в зависимости от спецификаций выбранного изделия). Проделайте в стене два отверстия необходимой глубины с помощью сверла размером, соответствующим размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 2).

водонагреватели 5

Крепежный анкер для монтажа

Рис. 2

Объем, л

30 50 80 100

Расстояние между

210

отверстиями, мм

3.Если ванная комната слишком мала для установки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопроводе водонагреватель следует устанавливать как можно ближе к месту использования воды.

Подключение к водопроводу

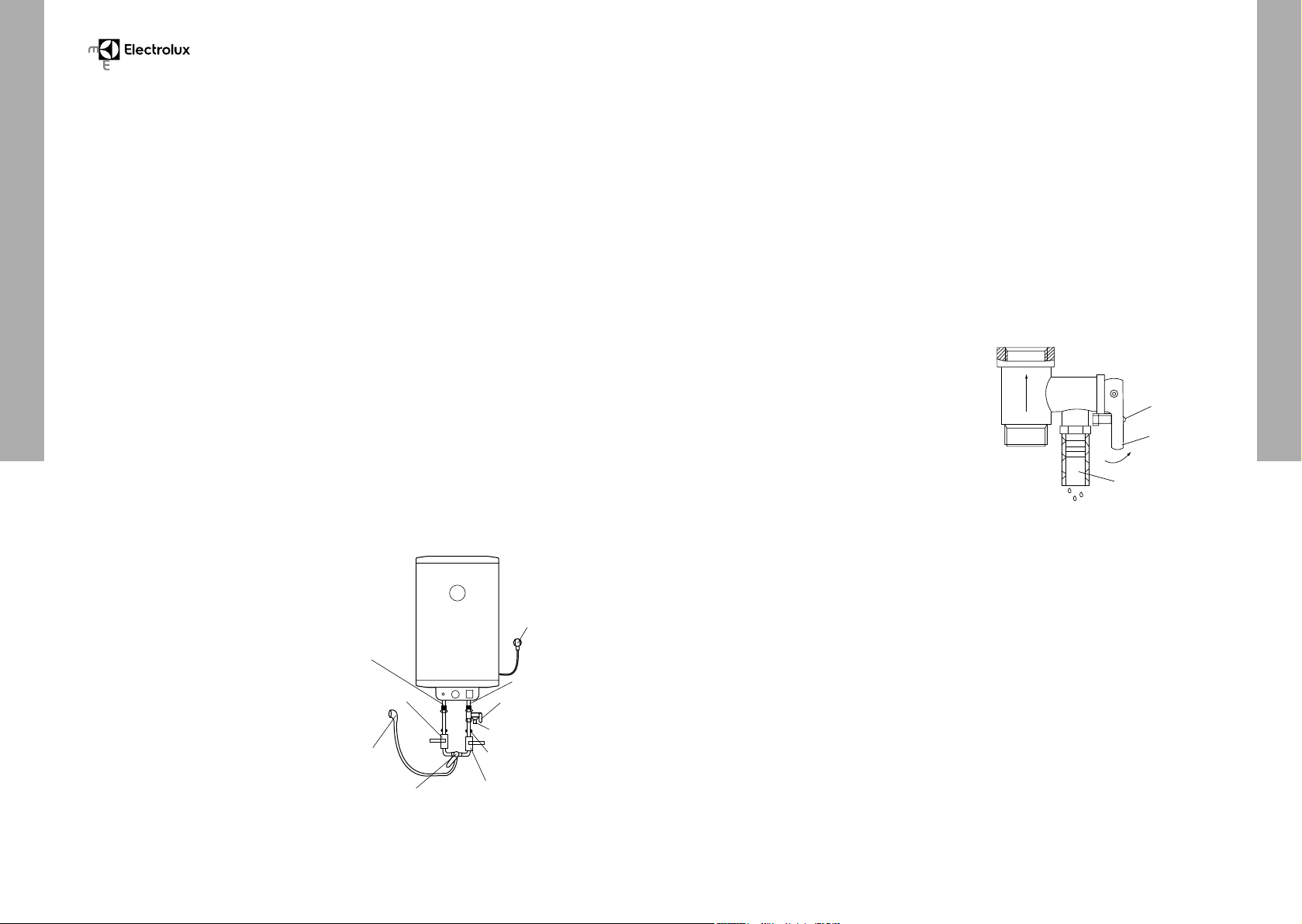

	Шнур питания
Выход горячей
воды
	Вход холодной воды
Кран на выходе	Обратный
горячей воды	предохранительный
	клапан
	Отверстие для спуска
	давления и слива воды
	Соединительный тройник
	входа холодной воды
Смеситель	Кран на входе
	холодной воды

Рис. 3

водонагреватель и на линии выхода горячей, а так же выключить водонагреватель и отключить от электросети, вынув вилку из розетки.

4.В случае использования водонагревателя в помещениях с централизованной подачей воды, в период отключения горячей воды, перекрывать запорный вентиль подачи горячей в воды от магистралей снабжения (стояка).

5.Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить комплектные резиновые уплотнительные прокладки.

6.Если необходимо реализовать многоканальную систему водоснабжения, используйте способ соединения (см. рис. 4).

		Водонагреватель
		Шнур питания
	Выход
	горячей	Обратный
	воды
		предохранительный
	Тройник	клапан
	водоразбора	Вход холодной
	Кран
		воды	Душевая
	на выходе	Кран на входе
	горячей	холодной воды	насадка
	воды
	Смеситель
	Ванна	Магистраль
		холодного

водоснабжения

Рис. 4

Шнур питания Выход горячей воды

1.Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

2.Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз).

3.При длительном отсутствии, проведении ремонтных, технологических и профилактических работ на линии водоснабжения либо длительном неиспользовании водонагревателя необходимо обязательно перекрыть индивидуальные запорные вентили на линии подачи холодной воды в

Кран на выходе
горячей воды	Обратный
	предохранительный клапан
Смеситель	Кран на входе
	холодной воды
	Вход холодной воды

Рис. 5

Подключение к электрической сети

Все водонагреватели накопительного типа серии EWH рассчитаны на подключение

к электрической сети с однофазным напряжением 220/230 В. Перед подключением убедитесь, что параметры электросети в месте подключения соответствуют

6

параметрам, указанным на табличке с техническими данными прибора.

При установке водонагревателя следует соблюдать действующие правила электробезопасности.

При установке водонагревателя в ванной комнате или туалете следует принимать во внимание ограничения, связанные с

существованием запрещенного и защитного объемов.

Запрещенный объем — это пространство, ограниченное тангенциальными и вертикальными плоскостями по отношению к внешним краям ванны, унитаза или душевого блока и плоскостью, расположенной над ними или над полом, если сантехника смонтирована на полу, на высоте 2,25 м. Защитный объем — это пространство, ограничивающие горизонтальные плоскости которого совпадают с плоскостями запрещенного объема, а вертикальные плоскости отстоят от соответствующих плоскостей запрещенного объема на 1 м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт	1	2	3	3,5	4	6	8
I, A	4,5	9,1	13,6	15,9	18,2	27,3	36,4
Сечение токопроводя-	1	1	1,5	2,5	2,5	4	6
щей жилы, мм2
Максимально допусти-	34,6	17,3	17,3	24,7	21,6	23	27
мая длина кабеля при
указанном сечении, м

Эксплуатация

Наполнение водой

После установки водонагревателя откройте вентиль подачи воды. Откройте кран горячей воды на смесителе. Как только водонагреватель наполнится, из него потечет вода, закройте кран горячей воды на смесителе и убедитесь в отсутствии протечек. В случае неуверенности в том, есть ли в водонагревателе вода, не подключайте его к электросети.

Подключение к электросети

Вставьте вилку водонагревателя в розетку и включите водонагреватель. Выставите с

помощью регулировки температуры нагрева необходимый уровень нагрева воды. Индикатор «ЕCO» — экономичный режим, соответствует температуре нагрева около 55 °С. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подогрева автоматически. При включении нагревательного элемента начнет гореть световой индикатор.

Термостат обеспечит повторное включение нагревательного элемента после из расходования некоторого коли чества воды.

Установка температуры

Диапазон регулировки температуры водонагревателя от 30 °С (минимум) до 75 °С (максимум).

Меры предосторожности

1.Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А.

Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети. Периодически проверяйте, плотно ли вилка вставлена в розетку. Метод проверки следующий: вставьте сетевую вилку в розетку, через полчаса выключите водонагреватель и

вытащите вилку из розетки. Обратите внимание, теплая ли вилка на ощупь. Если чувствуете рукой, что она теплая (при температуре свыше 50 °С), пожалуйста, замените розетку на другую, куда бы вилка входила плотно. Это поможет избежать возгорания, повреждений вилки или других случайностей в результате плохого контакта.

2.Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой. В противном случае следует предпринять дополнительные меры по укреплению изделия.

3.Предохранительный обратный клапан следует устанавливать в месте входа воды (см. рис. 6).

		Шнур питания
	Выход горячей
	воды
		Вход холодной
	Кран на выходе	воды
		Обратный
	горячей воды
		предохранительный
		клапан
		Отверстие для спуска
		давления и слива воды
		Соединительный
		тройник входа
		холодной воды
	Смеситель	Кран на входе
		холодной воды

Рис. 6

4.При первом использовании водонагревателя (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

5.Во время нагрева воды из отверстия выпуска давления обратного предохранительного клапана может поступать вода. Это нормальное явление. Однако в случае больших утечек следует связаться со специалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

6.На отверстие выпуска давления в предохранительном клапане нужно

установить дренажную трубку и вывести ее в канализацию на случай слива воды. Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

7.Так как температура воды внутри водонагревателя может достигать 75 °С, горячая вода не должна попадать на тело человека. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

8.Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на

предохранительном клапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода канализации (при сливе воды откройте на смесителе кран горячей воды для выпуска воздуха).

9.При подключении к системе водоснабжения необходимо предусмотреть и реализовать установку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды, должны быть в закрытом состоянии в период неиспользования водонагревателя, проведении профилактических и технологических работ на

водонагреватели 7

линии водоснабжения. Установка и правильное использование запорных вентилей является обязательным условием при предоставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя.

10.В случае выхода из строя гибкого шнура электрического питания следует заменить его на аналогичный, поставляемый производителем. Замену должны осуществлять опытные специалисты по техническому обслуживанию.

11.В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые производителем.

12.Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физическими или умственными способностями и недостатком навыков или знаний, за исключением случаев показа или правильного инструктирования человеком, несущим ответственность за их безопасность.

Винт

Дренажная

ручка

Отверстие

выпуска давления

Рис. 7

8

Устранение неполадок

	Отказы		Причины		Устранение
	Индикатор нагрева	Отказ температурного регулятора		Свяжитесь со специалистами по техническому
	отключен			обслуживанию для осуществления ремонта
		1. Подача воды по водопроводу		1.	Дождитесь возобновления подачи воды
	Не поступает вода из		перекрыта
		2.	Давление воды слишком низкое	2.	Используйте водонагреватель, когда
	крана горячей воды
		3.	Перекрыт впускной кран		давление воды снова возрастет
			водопровода	3.	Откройте впускной кран водопровода
				1.	Необходимо немедленно выключить
	Температура воды	Отказ системы регулирования			водонагреватель из сети
	превышает допустимый			2.	Свяжитесь со специалистами по
		температуры
	уровень				техническому обслуживанию для
					осуществления ремонта
		Не включен нагрев		Переключите ручку «ON/OFF» (вкл./выкл.) в
				положение «ON»
				1.	Отключите водонагреватель от сети
				2.	Охладите водонагреватель, открыв для этого
					кран горячей воды и держа его открытым до
					тех пор, пока температура воды не упадет
		Сработал защитный термодатчик		3.	Снимите крышку
				4.	Нажмите маленькую кнопку на корпусе пред-
	Нет нагрева воды
					охранительного выключателя
				5.	Установите на место крышку и снова под-
					ключите прибор к сети
				6.	Если неисправность повторяется, обратитесь
					к сервисному специалисту
		Поврежден нагревательный элемент		Обратитесь к сервисному специалисту
		Неисправная электронная плата		Обратитесь к сервисному специалисту
	Утечка воды	Неисправность уплотнения трубы		Замените уплотнитель

Уход и техническое обслуживание

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной губкой.

Для обеспечения продолжительного срока службы и сохранению действующей гарантии на внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническое обслуживание силами квалифицированных специалистов, которое должно включать в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емкости, а также состояние магниевого анода. При сильном изнашивании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость и нагревательный элемент при изношенном аноде (остаточный объем менее 30% от первоначального) недействительна.

По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность регуляр-

ного, технического обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора. В случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического обслуживания изменений условий эксплуатации (качество воды), регулярность технического обслуживания может быть пересмотрена. Подтверждением проведения технического обслуживания является заполненный пункт в таблице проведенных ТО.

В регионах с особо жесткой водой, с водой, включающей в себя коррозийно активные примеси, либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку. Для этого нужно получить соответствующую информацию у специалиста либо прямо на предприятии, обеспечивающем водоснабжение! В случае, если не было произведено техническое обслуживание, либо при полном износе\отсутствии магниевого анода в водонагревателе гарантийный обязательства на водонагреватель аннулируются.

Внимание!

Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может привести к выходу из строя водонагревателя и является основанием, для отказа в гарантийном обслуживании. Регулярное техническое обслуживание, является профилактическое мерой и не входит в гарантийные обязательства.

Вслучае неисправности термостата и перегрева водонагревателя срабатывает автоматическая система отключения, блокирующая нагрев и подачу электроэнергии.

Взапрещенном объеме не разрешается устанавливать выключатели, розетки и осветительные приборы. В защитном объеме установка выключателей запрещается, однако, можно устанавливать розетки с заземлением. Водонагреватель следует устанавливать за пределами запрещенного объема, чтобы на него не попадали брызги воды. Подключение прибора к электросети должно быть осуществлено через многополюсный переключатель, прерыватель или контактор.

Для обеспечения безопасности работы водонагревателя должен быть установлен автомат подходящего номинала. Подключение к электросети должно вклю-

водонагреватели 9

чать в себя заземление. Вилку кабеля питания водонагревателя со специальным разъемом для заземления следует вставлять только в розетку, имеющую соответствующее заземление.

Рекомендуется всегда держать водонагреватель включенным в сеть, поскольку термостат включает нагрев только тогда, когда это требуется для поддержания установленной температуры.

Слив воды. Из водонагревателя следует полностью слить воду, если он не будет использоваться в течение длительного времени или температура в помещении, где он установлен может опуститься ниже 0°С.

Слив можно произвести с помощью предохранительного клапана, при этом возможно подтекание из-под штока клапана. Для слива желательно предусмотреть тройник с вентилем между клапаном и втулкой. Перед сливом воды из водонагревателя не забудьте:

•отключить водонагреватель от сети;

•закрыть вентиль;

•открыть кран горячей воды.

Ни в коем случае не снимайте крышку водонагревателя, не отключив его предварительно от электросети.

Технические характеристики

	Модель	EWH 30	EWH 50	EWH 80	EWH 100
		Pride	Pride	Pride	Pride
	Емкость, л	30	50	80	100
	Электропитание В~ Гц	220~50	220~50	220~50	220~50
	Сила тока, А	6,8	6,8	6,8	6,8
	Мощность, Вт	1500	1500	1500	1500
	Потребляемая мощность, Вт	1500	1500	1500	1500
	Рабочее давление воды, бар	7	7	7	7
	Максимальное давление воды, бар	7,5	7,5	7,5	7,5
	Минимальное давление воды, бар	2	2	2	2
	Время нагрева с 10 С° до 75 С°, мин.	91	152	243	303
	Максимальная температура воды, С°	75	75	75	75
	Защита от поражения электрическим током	I класс	I класс	Iкласс	I класс
	Защита от влаги	IPX4	IPX4	IPX4	IPX4
	Размеры прибора ШхВхГ, мм	380х533×380	380х758×380	450х808х450	450х958х450
	Размеры коробки ШхВхГ, мм	435х640х445	435х825х445	505х875х515	505х1023х515
	Вес прибора, кг	15	18	25	28,5
	Вес в упаковке, кг	17	20	28	32

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан.

Если давление в водопроводной сети превышает 6 Бар (номинальное рабочее давление), необходима установка понижающего редукционного клапана.

** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

Производитель оставляет за собой право на внесение изменений.
