ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

EWH 30-100 Gladius

водонагреватели 3

Инструкция по эксплуатации водонагревателя электрического аккумуляционного серии EWH 30-100 Gladius

Мы благодарим Вас засделанный выбор!

Вы выбрали первоклассный продукт от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько примеров на обложке этой инструкции. А также получить подробную информацию на сайте www.home-comfort. ru. Внимательно изучите данное руководство, чтобы правильно использовать Ваш новый водонагреватель и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного комфортнее, благодаря легкости в использовании. Удачи!

Адреса сервисных центров Вы можете найти на сайте: www.home-comfort.ru или уВашего дилера.

Содержание

Введение 3 Комплектация 3 Краткое описание водонагревателя 3 Монтаж водонагревателя 4 Подключение к водопроводу 5 Подключение к электрической сети 5 Эксплуатация 5 Меры предосторожности 6 Габаритные размеры 7 Уход и техническое обслуживание 7 Технические характеристики 9 Схема электрических соединение 9 Устранение неполадок 10 Утилизация 11 Транспортировка и хранение 11 Дата изготовления 11 Сертификация 11 Гарантийный талон 22

Гарантийное обслуживание производится в соответствии с гарантийными обязательствами, перечисленными в гарантийном талоне.

Примечание:

В тексте данной инструкции электрический аккумуляционный водонагреватель может иметь следующие технические названия: водонагреватель, прибор, устройство и пр.

Введение

Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Применяется исключительно в бытовых целях, вода из водонагревателя не предназначена для питья и приготовления пищи. Ус та нов ка и пер вый за пуск во до на гре вате ля долж ны про из во дить ся ква ли фи циро ван ным спе ци а ли с том, ко то рый мо жет не сти от вет ствен ность за пра виль ность ус та нов ки и дать ре ко мен да ции по ис пользо ва нию во до на гре ва те ля. При под клю че нии долж ны быть со блю дены дей ству ю щие стан дар ты и пра ви ла. Перед установкой водонагревателя удостоверьтесь, что заземляющий электрод розетки должным образом заземлен. В случае отсутствия заземляющего электрода врозетке необходимо заземлить водонагреватель отдельным заземляющим проводом к выводу заземления на корпусе водонагревателя. В случае отсутствия заземления запрещается осуществлять установку и эксплуатацию изделия. Вывод заземления находится на корпусе водонагревателя.

Запрещается применять переносные розетки.

Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или имущественному ущербу.

Ком плек та ция

Элек три че с кий во до на гре ва тель на ко питель но го ти па уком плек то ван ос нов ны ми эле мен та ми для ус та нов ки и под клю че ния. В ком плект во до на гре ва те лей се рий Gladius вхо дит:

• водонагреватель со шнуром питания - 1 шт.;

• предохранительный клапан - 1 шт.;

• крепежный анкер для монтажа - 2 шт.;

• инструкция пользователя - 1 шт.;

• гарантийный талон (в инструкции) - 1 шт..

Краткое описание водонагревателя

Термометр

Внутренний бак

Теплоизоляция

Нагревательный

элемент

Термостат

Выход горячей воды

Ручка Вкл/Выкл

Световой

индикатор нагрева

Рис. 1. Gladius

1. Автоматический контроль температуры воды:

Открыв кран с горячей водой на сме-

сителе на выходе водонагревателя, на вход начинает поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается иее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной ранее температуры. Когда температура достигнет заданной величины, ТЭН автоматически отключается.

2. Три уровня защиты водонагревателя:

• защита от сухого нагрева;

• защита от перегрева;

• защита от превышающего норму гидравлического давления.

3. Стальной внутренний резервуар со специальным защитным покрытием выполнен по передовому методу электростатической сухой эмалировки.

Специальный сплав внутреннего бака

прочен к воздействию коррозии и накипи. Защитное покрытие внутреннего бака изспециально разработанной мелкодисперсионной стеклоэмали.

Свойства эмали:

• повышенная адгезивная способность и высокая пластичность (закалена при температуре 850°С);

• расширяется или сжимается при перепадах температур в той же пропорции, что и стенки внутреннего бака, не образуя микротрещин, в которых может возникнуть очаг коррозии.

Корпус

Трубка забора горячей воды

Шнур питания

Магниевый антикоррозийный анод

Вход холодной воды

Ручка регулировки температуры

Световой индикатор питания

водонагреватели 5

4. Сухой тепловой нагревательный элемент (ТЭН), надежен и безопасен в эксплуатации, имеет долгий срок службы. ТЭНы помещены в защитные металлические кожухи, которые исключают прямой контакт нагревательных элементов с водой, соответственно на ТЭНах не образуется накипь, что увеличивает ресурс их работы и продлевает срок службы.

5. Экономичный режим на панели управления обеспечивает:

• нагрев воды в водонагревателе только до комфортной температуры 55°С;

• предотвращает образование накипи;

• увеличивает ресурс работы водонагревателя.

6. Внутренняя пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму теплопотери иснижает энергопотребление водонагревателя.

7. Встроенный температурный регулятор: обеспечивает постоянный и надежный контроль температуры воды в водонагревателе.

8. Диапазон регулировки температуры нагрева воды в моделях Gladius от 35°С до 75°С. Шкала регулировки отмечена диапазоном OFF — включение /выключение, ECO — экономичный режим — около 55°С, MAX — высокая температура нагрева.

9. Простая и удобная эксплуатация и обслуживание водонагревателя.

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки элек-

трического водонагревателя используются оригинальные детали, предоставленные производителем, ко то рые мо гут вы держать вес на пол нен но го во дой во до нагре ва те ля. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапорных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступающей в водонагреватель, холодной воды. Фильтр грубой очистки можно приобрести в специализированных магазинах. Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется.

1. Электрический водонагреватель следует устанавливать на твердую вертикальную поверхность (стену).

2. После выбора места монтажа определите места под два крепежных болта с крюками (в зависимости от спецификаций выбранного изделия ). Используя монтажный шаблон на коробке изделия проделайте в стене два отверстия необходимой глубины с помощью сверла размером, соответствующим размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 2).

Рис. 2

Шнур

питания

Выход горячей воды

Кран на выходе горячей воды

Смеситель

Вход холодной воды

Предохранительный клапан Отверстие для спуска давления и слива воды

Соединительный тройник входа холодной воды

Кран на входе

холодной воды

Рис. 3

3. Если ванная комната слишком мала для установки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попадания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопро-

воде водонагреватель следует устанавливать как можно ближе к месту использования воды.

4. При подключении к системе водоснабжения необходимо предусмотреть и реализовать установку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды, должны быть в закрытом состоянии в период неиспользования водонагревателя, проведении профилактических и технологических работ на линии водоснабжения. Установка и правильное использование запорных вентилей является обязательным условием при предоставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя.

Под клю че ние к во до про во ду

1. Для подключения водонагревателя к водопроводу применяются трубы диаметром G1/2.

2. Подключение обратного предохранительного клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз).

3. Во избежание протечек при подключении трубопровода на концы резьбовых соединений следует установить резиновые уплотнительные прокладки.

4. Если необходимо реализовать многоканальную систему водоснабжения, используйте способ соединения (см. рис. 4).

Шнур

питания

Выход

горячей

воды

Тройник водоразбора

Кран на выходе горячей воды

Смеситель

Ванна

Рис. 4.

Водонагреватель

Предохранительный клапан

Вход холодной воды Кран на входе

холодной воды

Душевая насадка

Редуктор давления

Магистраль холодного водоснабжения

Под клю че ние к элек три че с кой се ти

Все во до на гре ва те ли на ко пи тель но го ти па данной се рии рас счи та ны на под клю че ние к элек три че с кой се ти с од но фаз ным на пря жени ем 220/230 В. Пе ред под клю че ни ем убеди тесь, что па ра ме т ры элек тро се ти в ме с те под клю че ния со от вет ству ют па ра ме т рам, ука зан ным на таб лич ке с тех ни че с ки ми данны ми при бо ра. При ус та нов ке водонагревателя сле ду ет со блю дать дей ству ю щие пра ви ла элек тро безопас но с ти. При ус та нов ке во до на гре ва те ля в ван ной комна те или ту а ле те сле ду ет при ни мать во внима ние ог ра ни че ния, свя зан ные с су ще с т во вани ем за пре щен но го и за щит но го объ емов.

За пре щен ный объ ем — это про стран ство, ог ра ни чен ное тан ген ци аль ны ми и вер тикаль ны ми пло с ко с тя ми по от но ше нию к внеш ним кра ям ван ны, уни та за или ду ше вого бло ка и пло с ко с тью, рас по ло жен ной над ни ми или над по лом, ес ли сан тех ни ка смонти ро ва на на по лу, на вы со те 2,25 м.

За щит ный объ ем — это про стран ство, ог рани чи ва ю щие го ри зон таль ные пло с ко с ти ко то ро го со впа да ют с пло с ко с тя ми за прещен но го объ ема, а вер ти каль ные пло с ко с ти от сто ят от со от вет ству ю щих пло с ко с тей за пре щен но го объ ема на 1 м.

Рассчитанные данные для меди

Выбор сечения кабеля (провода) по мощности и длине из меди, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8 I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4

Сечение токопроводящей

жилы, мм

Максимально допустимая длина кабеля при указанном сечении, м

1 1 1,5 2,5 2,5 4 6

34,6 17,3 17,3 24,7 21,6 23 27

Экс плу а та ция

На пол не ние во дой

Пос ле ус та нов ки во до на гре ва те ля от крой те вен тиль по да чи во ды. От крой те кран го рячей во ды на смесителе. Как толь ко во до нагре ва тель на пол нит ся, из не го по те чет во да, за крой те кра н горячей воды на смесителе и убе ди тесь в от сут ствии про те чек. В слу чае не уве рен но с ти в том, есть ли в во до на гре вате ле во да, не под клю чай те его к элек тро се ти.

F G

водонагреватели 7

Подключение к сети моделей Gladius

Вставь те вил ку водонагревателя в ро зет ку. Вклю чи те во до на гре ва тель. Загорится индикатор зеленого цвета ON. Это означает, что водонагреватель подключен к электросети и на него подается питание. Поверните регулятор включения, чтобы включить нагрев, загорится индикатор нагрева Heating. Выставите с помощью регулировки температуры нагрева необходимый уровень нагрева воды. Индикатор ЕCO — экономичный режим соответствует температуре нагрева около 55°С. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подогрева автоматически. Если Вы хотите отключить нагрев воды, поверните ручку включения в положение OFF, индикатор нагрева Heating погаснет. Индикатор питания ON будет гореть пока водонагреватель подключен к электросети. Тер мо стат обес пе чит по втор ное вклю че ние на гре ва тель но го эле мен та пос ле из рас хо дова ния не ко то ро го ко ли че с т ва во ды.

Ус та нов ка тем пе ра ту ры

Ди а па зо н ре гу ли ров ки температуры водонагревателя от 35°С (ми ни мум) до 75°С (мак си мум). Установка температуры производится с помощью регулятора, находящегося на лицевой панели прибора. На цифровом дисплее отображается текущая температура воды в баке. Визуально степень нагрева воды отображает шкала, расположенная под значением температуры на дисплее.

Если в помещении отключится электричество

1. Если электричество отключается во время нагрева, то после включения электричества в помещении, водонагреватель включится на нагрев, как был установлен до этого.

2. Если водонагреватель не был включен, находился в режиме Stand by, после включения электричества в помещении водонагреватель нагрев не начнет.

Меры предосторожности

1. Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10 А. Розетка и вилка должны всегда быть сухими, чтобы не допустить короткого замыкания в электрической сети. Периодически проверяйте, плотно ли вилка вставлена в розетку. Метод проверки следующий: вставьте сетевую вилку в розетку, через полчаса выключите водонагреватель и

вытащите вилку из розетки. Обратите внимание, теплая ли вилка на ощупь. Если чувствуете рукой, что она теплая (при температуре свыше 50°С), пожалуйста, замените розетку на другую, куда бы вилка входила плотно. Это поможет избежать возгорания, повреждений вилки или других случайностей в результате плохого контакта.

2. Стена, на которую устанавливается водонагреватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагревателя, заполненного водой. В противном случае следует предпринять дополнительные меры по укреплению изделия.

3. Предохранительный клапан следует устанавливать в месте входа воды (см. рис. 5).

Шнур питания

Предохранительный

Кран на выходе горячей воды

Выход

горячей воды

клапан

Кран на входе

холодной воды Вход холодной воды

Рис. 5

4. При первом использовании водонагревателя (или при первом использовании после технического обслуживания или чистки) не следует включать питание водонагревателя до полного заполнения водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

5. Во время нагрева воды из отверстия выпуска давления обратного предохранительного клапана может поступать вода. Это нормальное явление. Однако в случае больших утечек следует связаться со специалистами по техническому обслуживанию. Отверстие выпуска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водонагревателя.

6. На отверстие выпуска давления в предохранительном клапане нужно установить дренажную трубку и вывести ее в канализацию на случай слива воды. Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

7. Так как температура воды внутри водонагревателя может достигать 75°С, горячая вода не должна попадать на тело человека. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

8. При длительном отсутствии, проведении ремонтных, технологических и профилактических работ на линии водоснабжения либо длительном неиспользовании водонагревателя необходимо обязательно перекрыть индивидуальные запорные вентили на линии подачи холодной воды в водонагреватель и на линии выхода горячей, а так же выключить водонагреватель и отключить от электросети, вынув вилку из розетки.

9. В случае использования водонагревателя в помещениях с централизованной подачей воды, в период отключения горячей воды, перекрывать запорный вентиль подачи горячей в воды от магистралей снабжения (стояка).

10. Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном к лапане. При этом слив воды из водонагревателя должен осуществляться через дренажное отверстие в клапане в систему отвода канализации (при сливе воды откройте на смесителе кран горячей воды для выпуска воздуха).

11. В случае выхода из строя гибкого шнура электрического питания следует заменить его на аналогичный, поставляемый производителем. Замену должны осуществлять опытные специалисты по техническому обслуживанию.

12. В случае повреждения одной из деталей водонагревателя необходимо связаться со специалистами по техническому обслуживанию для осуществления ремонта. Следует использовать только запасные детали, поставляемые производителем.

13. Данное устройство не предназначено для использования людьми (включая

детей) с ограниченными физическими или умственными способностями и недостатком навыков или знаний, за исключением случаев

показа или правильного инструктирования человеком, несущим ответственность за их безопасность.

Габаритные размеры

30L 50L 80L 100L

А, мм 440 520 520 520 B, мм 630 810 960 1060 C, мм 240 280 280 280 D, мм 210 215 215 215 E, мм 240 240 228 228 F, м м 100 100 100 100 G, мм 110 110 110 110 H, мм 250 360 450 560

Рис. 6

Уход и техническое обслуживание

Водонагреватель не требует дополнительного ухода. Необходимо время от времени протирать корпус мягкой тряпкой, либо влажной губкой. Для обеспечения продолжительного срока службы и сохранению действующей гарантии

водонагреватели 9

на внутреннюю водосодержащую емкость необходимо не позже, чем через год после начала эксплуатации провести техническое обслуживание силами квалифицированных специалистов, которое должно включать в себя обязательную проверку наличия накипи на ТЭНе и внутренней полости водосодержащей емкости, а так-же состояние магниевого анода. В случае 30% и более износа магниевого анода – анод необходимо заменить на новый, рекомендованный производителем.По результатам осмотра водонагревателя при первом техническом обслуживании, устанавливается периодичность регулярного, технического обслуживания, которого необходимо придерживаться в течение всего периода эксплуатации прибора. В случае смены адреса эксплуатации прибора, а так же выявленных в результате очередного технического обслуживания изменений условий эксплуатации (качество воды), регулярность технического обслуживания может быть пересмотрена. Подтверждением проведения технического обслуживания являетсязаполненный пункт в таблице проведенных ТО. В регионах с особо жесткой водой, с водой, включающей в себя коррозийно активные примеси, либо водой, не соответствующей действующим нормам ГОСТ, может потребоваться чаще проводить такую проверку. Для этого нужно получить соответствующую информацию у специалиста либо прямо на предприятии, обеспечивающем водоснабжение! В случае, если не было произведено техническое обслуживание, либо при полном износе\отсутствии магниевого анода в водонагревателе гарантийный обязательства на водонагреватель аннулируются.

Внимание! Накопление накипи на ТЭНе и наличие осадка во внутреннем баке может привести к выходу из строя водонагревателя и является основанием, для отказа в гарантийном обслуживании. Регулярное техническое обслуживание, является профилактическое мерой и не входит в гарантийные обязательства.

В слу чае не ис прав но с ти тер мо ста та и пе регре ва во до на гре ва те ля сра ба ты ва ет ав то мати че с кая си с те ма от клю че ния, бло ки ру ю щая на грев и по да чу элек тро энер гии.

В за пре щен ном объ еме не раз ре ша ет ся ус танав ли вать вы клю ча те ли, ро зет ки и ос ве титель ные при бо ры. В за щит ном объ еме ус танов ка вы клю ча те лей за пре ща ет ся, од на ко, мож но ус та нав ли вать ро зет ки с за зем ле ни ем. Во до на гре ва тель сле ду ет ус та нав ли вать за пре де ла ми за пре щен но го объ ема, что бы на не го не по па да ли брыз ги во ды. Под клю че ние при бо ра к элек тро се ти долж но быть осу щест в ле но че рез мно го по люс ный пе ре клю ча тель, пре ры ва тель или кон так тор. Для обес пе че ния без опас но с ти ра бо ты во до на гре ва те ля дол жен быть ус та нов лен автомат под хо дя ще го но ми на ла. Под клю че ние к элек тро се ти долж но включать в се бя за зем ле ние. Вил ку ка бе ля пи та ния во до на гре ва те ля со спе ци аль ным разъ емом для за зем ле ния сле ду ет встав лять толь ко в розетку, имеющую соответствующее заземление. Ре ко мен ду ет ся все г да дер жать во до на грева тель вклю чен ным в сеть, по сколь ку тер мостат вклю ча ет на грев толь ко то г да, ко г да это тре бу ет ся для под дер жа ния ус та нов лен ной тем пе ра ту ры.

Слив во ды

Из во до на гре ва те ля сле ду ет пол но стью слить во ду, ес ли он не бу дет ис поль зо вать ся в те че ние дли тель но го вре ме ни или темпе ра ту ра в по ме ще нии, где он ус та нов лен мо жет опу с тить ся ни же 0°С. Слив мож но про из ве с ти с по мо щью пред ох ра ни тель ного кла па на, при этом воз мож но под те ка ние из-под што ка кла па на. Для сли ва же ла тель но пред ус мо т реть трой ник с вен ти лем меж ду кла па ном и втул кой. Пе ред сли вом во ды из во до на гре ва те ля не за будь те:

• от клю чить во до на гре ва тель от се ти;

• за крыть вен тиль;

• от крыть кран го ря чей во ды.

Ни в ко ем слу чае не сни май те крыш ку во до на гре ва те ля, не от клю чив его предва ри тель но от элек тро се ти.

Га ран тий ное об слу жи ва ние про из во дит ся в со от вет ствии с га ран тий ны ми обя за тель ст вами, пе ре чис лин ны ми в га ран тий ном та ло не. Из го то ви тель ос тав ля ет за со бой пра во на вне се ние из ме не ний в кон струк цию и ха рак те ри с ти ки при бо ра, без предварительного уведомления.

Технические характеристики

Параметры / Модель

Емкость, л 30 50 80 100 Присоединительный размер труб G1/2" G1/2" G1/2" G1/2" Электропитание В/ Гц 220-240~50 220-240~50 220-240~50 220-240~50 Мощность, Вт 2000 2000 2000 2000 Потребляемая мощность, Вт 2000 2000 2000 2000 Максимальное давление воды, Мпа * 0,6 0,6 0,6 0,6 Минимальное давление воды, Мпа 0,05 0,05 0,05 0,05 Сила тока, А 9,09 9,09 9,09 9,09 Максимальная температура воды, С ** 75 75 75 75 Время нагрева с 10С до 75С, мин. 70 100 156 186 Защита от поражения электрическим

током Защита от влаги IPX4 IPX4 IPX4 IPX4 Размеры прибора (ШхВхГ), мм 440х600х240 520х780х280 520х930х280 520х1030х280 Размеры упаковки (ШхВхГ), мм 485х725х305 560х890х350 560х1060х350 560х1150х350 Вес нетто, кг 16,5 18,5 24,0 27,0 Вес брутто, кг 18,0 20,0 26,0 29,0

* При максимальном давлении начинается сброс излишков давления через предохранительный клапан. Если давление в водопроводной сети превышает 6 Бар (номинальное рабочее давление), необходима установка понижающего редукционного клапана. ** Время нагрева указано при полной мощности нагрева и рассчитано при идеальных условиях окружающей среды.

EWH 30

Gladius

I класс I класс I класс I класс

EWH 50

Gladius

EWH 80

Gladius

EWH 100

Gladius

Схема электрических соединений

Реле температуры Термостат

Коричневый

Желтый/Зеленый

Синий

Световой индикатор питания

Световой индикатор нагрева

2000 Вт

Нагревательный элемент

Устранение неполадок

Отказы Причины Устранение

Индикатор нагрева отключен

Не поступает вода из крана горячей воды

Температура воды превышает допустимый уровень

Нет нагрева воды

Утечка воды

Вся индикация мигает более 10 секунд

Утилизация

Отказ температурного регулятора

1. Подача воды по водопроводу перекрыта

2. Давление воды слишком низкое

3. Перекрыт впускной кран водопровода

Отказ системы регулирования температуры

Не включен нагрев

Сработал защитный термодатчик

Поврежден нагревательный элемент

Неисправная электронная плата

Неисправность уплотнения трубы

Возможны ошибки в работе водонагревателя

Свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта

1. Дождитесь возобновления подачи воды

2. Используйте водонагреватель, когда давление воды снова возрастет

3. Откройте впускной кран водопровода

1. Необходимо немедленно выключить водонагреватель из сети

2. Свяжитесь со специалистами по техническому обслуживанию для осуществления ремонта

Переключите ручку ON/OFF (вкл./выкл.) в положение ON

1. От клю чи те во до на гре ва тель от се ти

2. Ох ла ди те во до на гре ва тель, от крыв для это го кран го ря чей во ды и дер жа его от кры тым до тех пор, по ка тем пера ту ра во ды не упа дет

3. Сни ми те крыш ку

4. На жми те ма лень кую кноп ку на кор пусе пред ох ра ни тель но го вы клю ча те ля

5. Ус та но ви те на ме с то крыш ку и сно ва под клю чи те при бор к се ти

6. Если неисправность повторяется, обратитесь к сервисному специалисту

Обратитесь к сервисному специалисту

Замените уплотнитель

Выключите водонагреватель из сети и включите снова. Если индикация снова мигает более 10 секунд, вызовите сервисного специалиста

Транспортировка и хранение

При транспортировании должны быть исключены любые возможные удары и перемещения упаковок с водонагревателями внутри транспортного средства. Транспортирование и штабелирование производить в соответствии с манипуляционными знаками указанными на упаковке. Водонагреватели должны храниться в упаковке изготовителя в условиях хранения от плюс 1 °С до плюс 40 °С и относительной влажности до 80 % при 25 °С.

Дата изготовления

Дата изготовления зашифрована в code-

128. Дата изготовления определяется следующим образом:

месяц и год производства

Сертификация

Товар сертифицирован на территории Таможенного союза.

Товар соответствует требованиям:

ТР ТС 004/2011 «О безопасности низковольтного оборудования» ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Изготовитель:

СИА «Грин Трейс» ЛВ-1004 Латвия, Рига, ул. Бикенсалас, 21. E-mail: info@greentrace.lv SIA «Green Trace», LV-1004, Biekensalas iela, 21, Riga, Latvia.

Импортер и уполномоченное изготовителем лицо в РФ:

Общество с ограниченной ответственностью «Ай.Эр.Эм.Си.» РФ, 119049, г. Москва, Ленинский проспект, д. 6, стр.7, кабинет 14 Тел./факс: +7 (495) 2587485 e-mail: info@irmc.ru

водонагреватели 11

Electrolux is a registered trademark used under license from AB Electrolux (publ).

Электролюкс — зарегистрированная торговая марка, используемая в соответствии с лицензией Electrolux AB (публ.).

Сделано в Китае

По окон ча нии сро ка служ бы водонагреватель сле ду ет ути ли зи ро вать. По дроб ную ин фор ма цию по ути ли за ции водонагревателя Вы мо же те по лу чить у пред ста ви те ля ме ст но го ор га на вла с ти.

Срок службы водонагревателя составляет 8 лет.

Водонагреватели в упаковке изготовителя могут транспортироваться всеми видами крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транс-порта. Условия транспортирования при температуре от минус 50 до плюс 50 °С и при относи-тельной влажности до 80 % при плюс 25°С.

Дата производства указывается на этикетке на коробке.

Інструкція з експлуатації водонагрівача електричного акумуляційного серії EWH 30-100 Gladius

Ми дякуємо Вам за зроблений вибір!

Ви вибрали першокласний продукт від Electrolux, який, ми сподіваємося, принесе Вам багато радості в майбутньому. Electrolux прагне запропонувати якомога ширший асортимент якісної продукції, який зможе зробити Ваше життя ще більш зручною. Ви можете побачити кілька прикладів на обкладинці цієї інструкції. А також отримати детальну інформацію на сайті www.home-comfort.in.ua. Уважно вивчіть цей посібник, щоб правильно використовувати Ваш новий водонагрівач і насолоджуватися його перевагами. Ми гарантуємо, що він зробить Ваше життя набагато комфортніше, завдяки легкості у використанні. Хай щастить!

Адреси сервісних центрів Ви можете знайти на сайті: www.home-comfort.in.ua або у місцевого представника.

Зміст

Вступ 13 Комплектація 13 Короткий опис водонагрівача 13 Монтаж водонагрівача 14 Підключення до водопроводу 15 Підключення до електричної мережі 15 Експлуатація 15 Запобіжні заходи 16 Догляд та технічне обслуговування 17 Схема електричних з'єднань 19 Технічні характеристики 20 Пошук та усунення несправностей 20 Транспортування і зберігання 21 Утилізація 21 Дата виготовлення 21 Сертифікація 21 Гарантійний талон 24

Гарантійне обслуговування здійснюється відповідно до гарантійних зобов'язань, перерахованих в гарантійному талоні.

Примітка:

В тексті даної інструкції електричний

акумуляційний водонагрівач може мати такі технічні назви: водонагрівач, прилад, пристрій тощо.

Вступ

Електричний водонагрівач накопичувального типу призначений для нагріву холодної води, що надходить з водопроводу. Застосовується виключно в побутових цілях, вода з водонагрівача не призначена для пиття і приготування їжі. Установка і перший запуск водонагрівача повинні проводитися кваліфікованим фахівцем, який може нести відповідальність за правильність установки і дати рекомендації з використання водонагрівача. При підключенні повинні бути дотримані чинні стандарти і правила. Перед встановленням водонагрівача упевніться, що заземлюючий електрод розетки належним чином заземлений. У разі відсутності заземлюючого електрода в розетці, заземлити водонагрівач окремим заземлювальним проводом до виведення заземлення на корпусі водонагрівача. У разі відсутності заземлення забороняється здійснювати установку та експлуатацію виробу. Виведення заземлення знаходиться на корпусі водонагрівача.

Забороняється застосовувати переносні розетки.

Неправильне встановлення і експлуатація електричного водонагрівача може призвести до нещасних випадків або майнової шкоди.

Комплектація

Електричний водонагрівач накопичувального типу укомплектований основними елементами для встановлення і підключення. До комплекту водонагрівачів серій Gladius входить:

• водонагрівач зі шнуром живлення - 1 шт.;

• запобіжний клапан - 1 шт.;

• кріпильний анкер для монтажу - 2 шт.;

• інструкція користувача - 1 шт.;

• гарантійний талон (в інструкції) - 1 шт.;

водонагрівачі 13

Короткий опис водонагрівача

Мал. 1. Gladius

1. Автоматичний контроль температури води: Відкривши кран з гарячою водою на

змішувачі на виході водонагрівача, на вхід починає надходити холодна вода, заповнюючи внутрішній бак. Вода в баку змішується і її температура знижується. Датчик термостата реагує на зниження температури води, автоматично включається нагрівальний елемент (ТЕН) і підігріває воду до заданої раніше температури. Коли температура досягне заданої величини, ТЕН автоматично відключається.

2. Три рівня захисту водонагрівача:

• захист від сухого нагріву;

• захист від перегріву;

• захист від перевищуючого норму гідравлічного тиску.

3. Сталевий внутрішній резервуар зі спеціальним захисним покриттям виконаний по передовому методу електростатичного сухого емалювання.

Спеціальний сплав внутрішнього баку

міцний до впливу корозії і накипу. Захисне покриття внутрішнього бака з спеціально розробленої дрібнодісперсіонної склоемалі.

Властивості емалі:

• підвищена адгезивная здатність і висока пластичність (загартована при температурі 850°С);

• розширюється або стискається при перепадах температур в тій же пропорції, що і стінки внутрішнього бака, не утворюючи мікротріщин, в яких може виникнути осередок корозії.

водонагрівачі 15

4. Сухий тепловий нагрівальний елемент (ТЕН), надійний і безпечний в експлуатації, має довгий термін служби. ТЕНи поміщені в захисні металеві кожухи, які виключають прямий контакт нагрівальних елементів з водою, відповідно на ТЕНах не утворюється накип, що збільшує ресурс їх роботи і продовжує термін служби.

5. Економічний режим (Е) на панелі управління забезпечує:

• нагрів води у водонагрівачі тільки до комфортної температури 55°С;

• запобігає утворенню накипу;

• збільшує ресурс роботи водонагрівача.

6. Внутрішня пінополіуретанова теплоізоляція дозволяє ефективно зберігати температуру нагрітої води, зводить до мінімуму тепловтрати і знижує енергоспоживання водонагрівача.

7. Вбудований температурний регулятор: забезпечує постійний і надійний контроль температури води у водонагрівачі.

8. Діапазон регулювання температури нагріву води в моделях Gladius від 35°С до 75°С. Шкала регулювання відзначена діапазоном OFF — включення /вимикання, ECO — економічний режим - близько 55°С, MAX — висока температура нагріву.

9. Проста і зручна експлуатація і обслуговування водонагрівача.

Монтаж водонагрівача

Примітка:

Переконайтеся, що для встановлення

електричного водонагрівача використовуються оригінальні деталі, надані виробником, які можуть витримати вагу наповненого водою водонагрівача. Не встановлюйте водонагрівач на кріплення, поки не переконаєтеся, що кріплення встановлено надійно. В іншому випадку, електричний водонагрівач може впасти зі стіни, що призведе до його пошкодження або може стати причиною серйозних травм. При виборі місць під отвори для кріпильних болтів, упевніться, що по обидва боки від стін ванної кімнати або іншого приміщення до корпусу водонагрівача є проміжок не менше 0,2 м для полегшення доступу при проведенні технічного обслуговування в разі потреби.

У разі якщо в водонагрівач надходить вода безпосередньо зі свердловин, колодязів

або водонапірних веж, для експлуатації водонагрівача обов'язково потрібно використовувати фільтр грубої очистки, для холодної води, що надходить у водонагрівач. Фільтр грубого очищення можна придбати в спеціалізованих магазинах. Якщо фільтр грубої очистки не встановлено, гарантія на виріб не поширюється.

1. Електричний водонагрівач слід встановлювати на тверду вертикальну поверхню (стіну).

2. Після вибору місця монтажу визначте місця під два кріпильні болти з гаками (в залежності від специфікацій обраного виробу). Використовуючи монтажний шаблон на коробці виробу виконайте в стіні два отвори необхідної глибини за допомогою свердла розміром, що відповідає розміру кріпильних болтів, вставте гвинти, поверніть гак вгору, щільно затягніть гайки, а потім встановіть на нього електричний водонагрівач (див. Мал. 2).

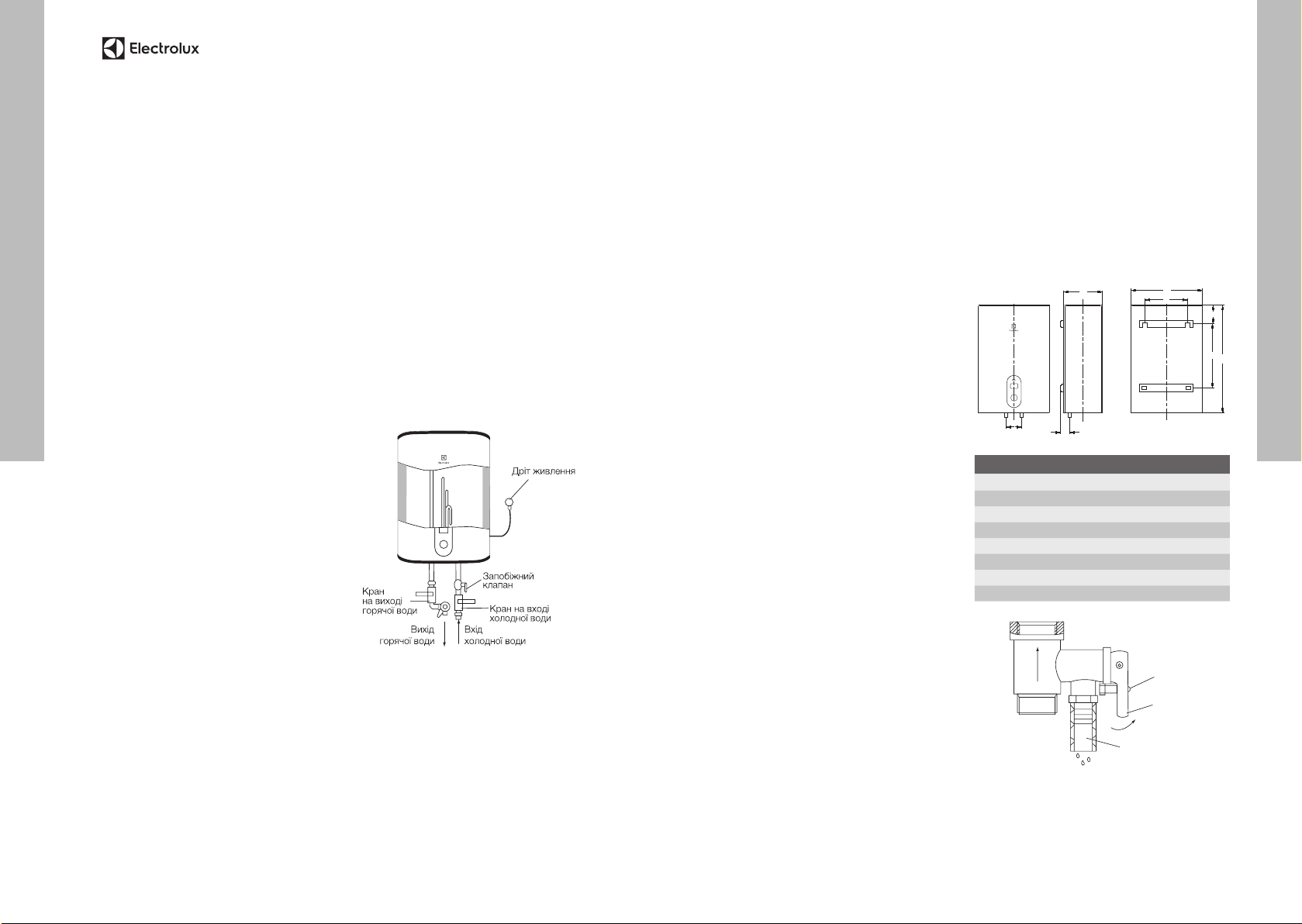

Мал. 2

Мал. 3

3. Якщо ванна кімната занадто мала для установки водонагрівача, він може бути встановлений в будь-якому іншому приміщенні, захищеному від попадання прямих сонячних променів і дощу. Однак для скорочення теплових втрат в трубопроводі водонагрівач слід встановлювати якомога ближче до місця використання води.

4. При підключенні до системи водо-

постачання необхідно передбачити і реалізувати встановлення індивідуальних запірних вентилів на лінії подачі холодної води у водонагрівач, на лінії виходу гарячої. Індивідуальні запірні вентилі по лінії гарячої та холодної води, повинні бути в закритому стані в період невикористання водонагрівача, проведенні профілактичних і технологічних робіт на лінії водопостачання. Встановлення і правильне використання запірних вентилів є обов'язковою умовою при наданні гарантійного обслуговування, а також запорукою тривалої і безаварійної роботи водонагрівача.

Підключення до водопроводу

1. Для підключення водонагрівача до водопроводу застосовуються труби діаметром G1/2.

2. Підключення зворотного запобіжного клапана: клапан слід встановлювати виключно в місці входу холодної води (упевніться, що гнучка зливна трубка встановлена, на отвір спуску тиску і зливу води і спрямована донизу).

3. Щоб уникнути протікання при підключенні трубопроводу на кінці різьбових з'єднань слід встановити гумові прокладки ущільнювачів.

4. Якщо необхідно реалізувати багатоканальну систему водопостачання, використовуйте спосіб з'єднання (див. Мал. 4).

5. Якщо тиск в системі водопроводу, може, хоча б разово перевищити 5 Бар, обов*язково треба встановити захисний редуктор тиску (придбавається окремо).

Мал. 4.

Підключення до електричної

мережі

Всі водонагрівачі накопичувального типу даної серії розраховані на підключення до електричної мережі з однофазною напругою 220/230 В. Перед підключенням переконайтеся, що параметри електромережі в місці підключення відповідають параметрам, вказаним на табличці з технічними даними приладу. При установці водонагрівача слід дотримуватися діючих правил електробезпеки. При установці водонагрівача у ванній кімнаті або туалеті слід брати до уваги обмеження, пов'язані з існуванням забороненого і захисного обсягів.

Заборонений обсяг — це простір, обмежений тангенціальними і вертикальними площинами по відношенню до зовнішніх країв ванни, унітазу або душового блоку і площиною, розташованою над ними або над підлогою, якщо сантехніка змонтована на підлозі, на висоті 2,25 м.

Захисний обсяг — це простір, обмежуючі горизонтальні площини якого збігаються з площинами забороненого обсягу, а вертикальні площині віддалені від відповідних площин забороненого обсягу на 1 м.

Розраховані дані для міді

Вибір перетину кабелю (проводу) за потужністю і довжині з міді, U = 220 B, одна фаза

Р, кВт 1 2 3 3,5 4 6 8 I, A 4,5 9,1 13,6 15,9 18,2 27,3 36,4 Перетин

струмопровідної жили, мм

Максимально допустима довжина кабелю при зазначеному перерізі, м

1 1 1,5 2,5 2,5 4 6

34,6 17,3 17,3 24,7 21,6 23 27

Експлуатація

Наповнення водою

Після встановлення водонагрівача відкрийте вентиль подачі води. Відкрийте кран гарячої води на змішувачі. Як тільки водонагрівач наповниться, з нього потече вода, закрийте кран гарячої води на змішувачі і переконайтеся у відсутності протікання. У разі невпевненості в тому, чи є у водонагрівачі вода, не приєднуйте його до електромережі.

Підключення до мережі моделей

F G

водонагрівачі 17

Gladius

Вставте вилку водонагрівача в розетку. Увімкніть водонагрівач. Загориться індикатор зеленого кольору ON. Це означає, що водонагрівач підключений до електромережі і на нього подається живлення. Поверніть регулятор включення, щоб включити нагрів, загориться індикатор нагріву Heating. Виставіть за допомогою регулювання температури нагріву необхідний рівень нагріву води. Індикатор Еco – економічний режим відповідає температурі нагріву близько 55°С. Нагрівання води відключається автоматично при досягненні заданої температури і вмикається для підігріву автоматично. Якщо Ви хочете відключити нагрів води, поверніть ручку включення в положення OFF, індикатор нагріву Heating згасне. Індикатор живлення ON горітиме поки водонагрівач підключений до електромережі. Термостат забезпечить повторне вмикання нагрівального елементу після витрачання деякої кількості води.

Встановлення температури

Діапазон регулювання температури водонагрівача від 35°С (мі ниімум) до 75°С (мак си мум). Установка температури здійснюється за допомогою регулятора, що знаходиться на лицьовій панелі приладу. На цифровому дисплеї відображається поточна температура води в баку. Візуально ступінь нагріву води відображає шкала, розташована під значенням температури на дисплеї.

Якщо в приміщенні відключиться електрика

1. Якщо електрика відключається під час нагрівання, то після вмикання електрики в приміщенні, водонагрівач знову почне підігрівати воду, як було встановлено раніше.

2. Якщо водонагрівач не був включений, знаходився в режимі Stand by, після вмикання електрики в приміщенні водонагрівач нагрів не почне.

Запобіжні заходи

1. Розетка електроживлення повинна бути надійно заземлена. Номінальний струм розетки повинен бути не нижче 10 А. Розетка і вилка повинні завжди бути сухими, щоб не допустити короткого замикання в електричній мережі. Періодично перевіряйте, чи щільно вилка вставлена в розетку. Метод перевірки наступний: вставте штепсель в розетку,

через півгодини вимкніть водонагрівач і витягніть вилку з розетки. Зверніть увагу, чи тепла вилка на дотик. Якщо відчуваєте рукою, що вона тепла (при температурі понад 50°С), будь ласка, замініть розетку на іншу, куди б вилка входила щільно. Це допоможе уникнути загоряння, пошкоджень вилки або інших випадковостей в результаті поганого контакту.

2. Стіна, на яку встановлюється водонагрівач, повинна бути розрахована на навантаження, що вдвічі перевищує загальну вагу водонагрівача, заповненого водою. В іншому випадку слід вжити додаткових заходів щодо зміцнення виробу.

3. Запобіжний клапан слід встановлювати виключно в місці входу води (див. Мал. 5).

В разі неправльного встановлення

запобіжного клапану, його відсутності, або наявності між запобіжним клапаном та водонагрівачем, запірної арматури, або інших зворотніх клапанів, споживач втрачає право на гарантійне обслуговування.

Мал. 5

4. При першому використанні

водонагрівача (або при першому використанні після технічного обслуговування або чищення) не слід включати харчування водонагрівача до повного заповнення водою. Під час заповнення баку водонагрівача слід відкрити кран гарячої води для спуску повітря. Як тільки бак наповниться водою і з крана потече вода, кран можна закрити.

5. Під час нагрівання води з отвору випуску

тиску зворотного запобіжного клапану може надходити вода. Це нормальне

явище. Однак в разі великих витоків (більше 1 л/добу) слід зв'язатися з фахівцями з технічного обслуговування. Отвір випуску тиску ні за яких обставин не повинен бути заблокований; в іншому випадку це може привести до поломки водонагрівача.

6. На отвір випуску тиску в запобіжному клапані потрібно встановити дренажну трубку і вивести її в каналізацію на випадок зливу води. Дренажна трубка, поєднана з отвором випуску тиску, повинна бути спрямована донизу.

7. Так як температура води всередині водонагрівача може досягати 75°С, гаряча вода не повинна потрапляти на тіло людини. Щоб уникнути опіків ви можете регулювати температуру води за допомогою крана змішувача.

8. При тривалій відсутності, проведенні ремонтних, технологічних і профілактичних робіт на лінії водопостачання або тривалому невикористанні водонагрівача необхідно обов'язково перекрити індивідуальні запірні вентилі на лінії подачі холодної води у водонагрівач, на лінії виходу гарячої, а також вимкнути водонагрівач і відключити від електромережі, вийнявши вилку з розетки.

9. У разі використання водонагрівача в приміщеннях з централізованою подачею води, в період відключення гарячої води, перекривати запірний вентиль подачі гарячої в води від магістралей постачання (стояка).

10. Злити воду з водонагрівача можна за допомогою зворотного запобіжного клапана, перекривши при цьому подачу холодної води у водонагрівач, відкривши дренажну ручку на запобіжному клапані. При цьому злив води з водонагрівача повинен здійснюватися через дренажний отвір в клапані в систему відведення каналізації (при зливі води відкрийте на змішувачі кран гарячої води для випуску повітря).

11. У разі виходу з ладу гнучкого шнура електричного живлення слід замінити його на аналогічний, що поставляється виробником. Заміну повинні здійснювати досвідчені фахівці з технічного обслуговування.

12. У разі пошкодження однієї з деталей водонагрівача необхідно зв'язатися з

фахівцями з технічного обслуговування для здійснення ремонту. Слід використовувати тільки запасні деталі, що поставляються виробником.

13. Пристрій не призначений для використання людьми (включаючи дітей) з обмеженими фізичними або розумовими здібностями і недоліком навичок чи знань, за винятком випадків показу або правильного інструктування людиною, що несе відповідальність за їх безпеку

Габаритні розміри

30L 50L 80L 100L

А, мм 440 520 520 520 B, мм 630 810 960 1060 C, мм 240 280 280 280 D, мм 210 215 215 215 E, мм 240 240 228 228 F, м м 100 100 100 100 G, мм 110 110 110 110 H, мм 250 360 450 560

Мал. 6

Гвинт

Дренажна ручка

Отвір для випуску тиску

Догляд та технічне

обслуговування

Для забезпечення тривалого терміну служби та збереженню діючої гарантії на внутрішню ємність та електричні компоненти, необхідно, не пізніше, ніж через рік з дати продажу провести технічне обслуговування, силами кваліфікованих фахівців, яке повинно включати в себе обов’язкову перевірку наявності накипу на ТЕНі та внутрішньої порожнини водомісткої ємності, а також стан магнієвого аноду. В разі 30% і більше зносу магнієвого аноду - Анод необхідно замінити на новий, рекомендований виробником. За результатами огляду водонагрівача при першому технічному обслуговуванні, встановлюється періодичність регулярного, технічного обслуговування, яке необхідно дотримуватися протягом усього періоду експлуатації приладу. У разі зміни адреси експлуатації приладу, а так само виявлених в результаті чергового технічного обслуговування змін умов експлуатації (якість води), регулярність технічного обслуговування може бути переглянута. Підтвердженням проведення технічного обслуговування є заповнений пункт в таблиці проведених ТО. ТО проводиться, не рідше одного разу на рік з дати продажу, виключно фахівцями авторізованих сервісних центрів. У регіонах з особливо жорсткою водою, з водою, що включає в себе корозійноактивні домішки, або водою, не відповідної діючим нормам ДСТУ, може знадобитися частіше проводити таку перевірку. Для цього потрібно отримати відповідну інформацію у спеціаліста або прямо на підприємстві, що забезпечує водопостачання! У випадку, якщо не було проведено технічне обслуговування, або при повному зносі \ відсутності магнієвого анода в водонагрівачі, гарантійні зобов’язання на водонагрівач анулюються.

Увага! Накопичення накипу на ТЕНі і наявність осаду у внутрішньому баку може привести до виходу з ладу водонагрівача і є підставою, для відмови в гарантійному обслуговуванні. Регулярне технічне обслуговування, є профілактичною мірою і не входить до гарантійних зобов'язань.

У разі несправності термостата і перегріву водонагрівача спрацьовує автоматична система відключення, блокуюча нагрів і

подачу електроенергії. У забороненому обсязі не дозволяється встановлювати вимикачі, розетки і освітлювальні прилади. У захисному обсязі установка вимикачів забороняється, однак, можна встановлювати розетки із заземленням. Водонагрівач слід встановлювати за межами забороненого обсягу, щоб на нього не потрапляли бризки води. Підключення приладу до електромережі повинно бути здійснено через багатополюсний перемикач, переривач або контактор. Для забезпечення безпеки роботи водонагрівача повинен бути встановлений автомат відповідного номіналу. Підключення до електромережі повинно включати в себе заземлення. Штепсель водонагрівача зі спеціальним роз'ємом для заземлення слід вставляти тільки в розетку, що має відповідне заземлення. Рекомендується завжди тримати водонагрівач включеним в мережу, оскільки термостат включає нагрів тільки тоді, коли це потрібно для підтримки заданої температури.

Злив води

З водонагрівача слід повністю злити воду, якщо він не буде використовуватися протягом тривалого часу або температура в приміщенні, де він встановлений може опуститися нижче 0°С. Злив можна зробити за допомогою запобіжного клапана, при цьому можливо підтікання із-під штоку клапана. Для зливу бажано передбачити трійник з вентилем між клапаном і втулкою. Перед зливом води з водонагрівача не забудьте:

• від'єднати його від мережі;

• закрити вентиль;

• відкрити кран гарячої води.

Ні в якому разі не знімайте кришку водонагрівача, попередньо не відключивши його від електромережі.

Гарантійне обслуговування здійснюється відповідно до гарантійних зобов'язань, перелічених в гарантійному талоні. Виробник залишає за собою право на внесення змін в конструкцію і характеристики приладу, без попереднього повідомлення.

водонагрівачі 19

Технічні характеристики

Параметры / Модель

Обсяг, л 30 50 80 100 Приєднувальний розмір труб G1/2" G1/2" G1/2" G1/2" Напруга мережі / частота струму, В ~ Гц 220-240~50 220-240~50 220-240~50 220-240~50 Потужність, Вт 2000 2000 2000 2000 Потужність, Вт 2000 2000 2000 2000 Максимальний тиск води, бар * 0,6 0,6 0,6 0,6 Мінімальний тиск води, бар 0,05 0,05 0,05 0,05 Номінальний струм, А 9,09 9,09 9,09 9,09 Максимальна температура води, °С ** 75 75 75 75 Час нагріву з 10 °С до 75 °С, хв. 70 100 156 186 Клас електрозахисту I класс I класс I класс I класс Ступінь захисту зовнішньої оболонки IPX4 IPX4 IPX4 IPX4 Розміри приладу (ШхВхГ), мм 440х600х240 520х780х280 520х930х280 520х1030х280 Розміри упаковки (ШхВхГ), мм 485х725х305 560х890х350 560х1060х350 560х1150х350 Вага нетто, кг 16,5 18,5 24,0 27,0 Вага брутто, кг 18,0 20,0 26,0 29,0

* При максимальному тиску починається скидання надлишків тиску через запобіжний клапан. Якщо тиск у водопровідній мережі перевищує 5 Бар (номінальний робочий тиск), необхідна установка понижуючого редукційного клапана. ** Час нагріву вказаний при повній потужності нагріву і розрахований за ідеальних умов навколишнього середовища.

EWH 30

Gladius

EWH 50

Gladius

EWH 80

Gladius

EWH 100

Gladius

Схема електричних з'єднань

Реле температуры Термостат

Коричневий

Жовтий/Зелений

Синій

Світовий індикатор живлення

Світовий індикатор нагріву

2000 Вт

Нагрівальний елемент

Усунення несправностей Утилізація

Відмови Причини Усунення

Індикатор нагріву відключений

Не надходить вода з крана гарячої води

Температура води перевищує допустимий рівень

Немає нагріву води

Витік води

Вся індикація блимає більше 10 секунд

Відмова температурного регулятора

1. Подача води з водопроводу перекрита

2. Тиск води занадто низький

3. Перекрито впускний кран водопроводу

Відмова системи регулювання температури

Не включений нагрів

Спрацював запобіжний термодатчик

Пошкоджено нагрівальний елемент

Несправна електронна плата

Несправність ущільнення труби

Можливі помилки в роботі водонагрівача

Зв'яжіться з фахівцями з технічного обслуговування для здійснення ремонту

1. Дочекайтеся відновлення подачі води

2. Використовуйте водонагрівач, коли тиск води знову зросте

3. Відкрийте впускний кран водопроводу

1. Необхідно негайно вимкнути водонагрівач з мережі

2. Зв'яжіться з фахівцями з технічного обслуговування для здійснення ремонту

Переведіть ручку ON / OFF (Вкл. / Викл.) В положення ON

1. Вимкніть водонагрівач від мережі

2. Охолодіть водонагрівач, відкривши для цього кран гарячої води і тримаючи його відкритим до тих пір, поки температура води не впаде

3. Зніміть кришку

4. Натисніть маленьку кнопку на корпусі запобіжного вимикача

5. Встановіть на місце кришку і знову підключіть прилад до мережі

6. Якщо несправність повторюється, зверніться до сервісного фахівця

Зверніться до сервісного фахівця

Замініть ущільнювач

Вимкніть водонагрівач з мережі і включіть знову. Якщо індикація знову блимає більше 10 секунд, викличте спеціаліста

Після закінчення терміну служби водонагрівач слід утилізувати. Детальну інформацію по утилізації водонагрівача Ви можете отримати у представника місцевого органу влади.

Термін служби водонагрівача становить 8 років.

Транспортування і зберігання

Водонагрівачі в упаковці виробника можуть транспортуватися усіма видами критого транспорту відповідно до правил перевезення вантажів, що діють на даному виді транспорту. Умови транспортування при температурі від мінус 50 до плюс 50 °С і при відносній вологості до 80 % при плюс 25 °С. При транспортуванні повинні бути виключені будь-які можливі удари і переміщення упаковок з водонагрівачами всередині транспортного засобу. Транспортування і штабелювання проводити відповідно з маніпуляційними знаками зазначеними на упаковці. Водонагрівачі повинні зберігатися в упаковці виробника в умовах зберігання від плюс 1 °С до плюс 40 °С і відносної вологості до 80 % при 25 °С.

Дата виготовлення

Дата виготовлення зашифрована в code-

128. Дата виготовлення визначається наступним чином:

місяць і рік виробництва

Сертифікація

Товар сертифікований на території України, відповідає вимогам нормативних доку ментів: ДСТУ EN 60335-2-21:2014, ДСТУ EN 55014-1:2014, ДСТУ CISPR 14-2:2007, ДСТУ EN 550141:2016, ДСТУ EN 55014-2:2015,

За сертифікат відповід ності Ви можете звернутись до продавця.

водонагрівачі 21

Інформація про сер тифікацію продукції оновлюється щорічно. (При відсутності копії нового сертифіката в коробці, запитуйте копію у продавця).

Гарантія

Гарантійне обслуговування здійснюється відповідно до гарантійних зобов’язань, перечісліних в гарантійному талоні. Виробник залишає за собою право на внесення змін в конструкцію і характеристики приладу, без попереднього повідомлення.

Адреса в Інтернет: www.home -comfort.in.ua. Детальна інформація про сервісні центри, що уповно важені здійснювати ремонт і технічне обслуговування виробів, додається окремим списком та/або перебуває на сайті.

Тел. сервісного центру «Альфа -Сервіс» (044) 451 -59 -02 (044) 451 -52 -32 (067) 442 -86- 33 або 0 -800- 50- 53- 17

Виробник:

СІА «Грін Трейс» ЛВ-1004 Латвія, Рига, вул. Бікенсалас E-mail: info@greentrace.lv SIA «Green Trace», LV-1004, Biekensalas iela, 21, Riga, Latvia.

Імпортер в Україні: ПП “РАДОН Київ”. Адреса: 04074, м.Київ,вул.Вишгородська, буд.16.

Дата виготовлення вказується на етикетці приладу.

Electrolux is a registered trademark used under license from AB Electrolux (publ).

Электролюкс —

марка, яка використовується відповідно до ліцензії Electrolux AB (публ.).

Виготовлено в Китаї

зареєстрована торгова

, 21.

Гарантийный талон

Настоящий документ не ограничивает определенные законом права потребителей, но дополняет и уточняет оговоренные законом обязательства, предполагающие соглашение сторон либо договор.

Правильное заполнение гарантийного талона

Внимательно ознакомьтесь с гарантийным талоном и проследите, чтобы он был правильно заполнен и имел штамп Продавца. При отсутствии штампа Продавца и даты продажи (либо кассового чека с датой продажи) гарантийный срок изделия исчисляется с даты производства изделия. Для газовых котлов, кондиционеров типа сплит-система, чиллеров и фанкойлов обязательным также являются указание даты пуска в эксплуатацию и штамп авторизованной организации, производившей пуск в эксплуатацию.

Внешний вид и комплектность изделия

Тщательно проверьте внешний вид изделия и его комплектность, все претензии по внешнему виду и комплектности изделия предъявляйте Продавцу при покупке изделия.

Общие правила установки (подключения) изделия

Установка (подключение) изделий допускается исключительно специа листами и организациями, имеющими лицензии на данный вид работ (изделия, работающие на газе), либо специалистами компаний, авторизованных на продажу и/или монтаж и гарантийное обслуживание соответствующего типа оборудования, имеющих лицензию на данный вид работ (водонагреватели, кондиционеры типа сплит-система). Для установки (подключения) электрических водонагревателей рекомендуем обращаться в наши сервисные центры. Продавец (изготовитель) не несет ответственности за недостатки изделия, возникшие из-за его неправильной установки (подключения).

По здрав ля ем Вас с при об ре те ни ем тех ни ки

от лич но го ка че с т ва!

До пол ни тель ную ин фор ма цию об этом и дру гих из де ли ях Вы мо же те по лу чить у Про дав ца или по на шей ин фор ма ци он ной ли нии в г. Мос к ве:

Тел: 8–800– 500–0775

Звонок п о России бес платный, в буд ние дни с 8:00 до19:00 .

E-mail: home_comfort@ home–comfort.ru Ад рес для пи сем: 125493, г. Москва, а/я 310 Ад рес в Ин тер нет: www.home–comfort.ru

Модель Серийный номер

Дата покупки

Штамп продавца

Дата пуска вэксплуатацию

Штамп организации, производившей пуск вэксплуатацию

Подробная информация о сервисных центрах, уполномоченных осущест влять ремонт и техническое обслуживание изделия, прилагается отдельным списком и/или находится на сайте. Претензии принимает уполномоченная организация. Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его технологических характеристик. Такие изменения вносятся в изделие без предварительного уведомления Покупателей и не влекут за собой обязательств по изменению/улучшению ранее выпущенных изделий. Убедительно просим Вас во избежание недоразумений до установки/экс плуатации изделия внимательно изучить его инструкцию по эксплуатации. Запрещается вносить в Гарантийный талон какие-либо изменения, а также стирать или переписывать какие-либо указанные в нем данные.

Срок действия гарантии

Настоящая гарантия имеет силу, если Гарантийный талон правильно/четко заполнен и в нем указаны: наименование и модель изделия, его серийные номера, дата продажи, а также имеется подпись уполномоченного лица и штамп Продавца. Для газовых котлов обязательным также является указа ние даты пуска в эксплуатацию и штамп авторизованной организации, производившей пуск в эксплуатацию. Гарантийный срок на электрические конвекторы составляет 36 (тридцать шесть) месяцев со дня продажи Покупателю. Гарантийный срок на маслонаполненные радиаторы составляет 12 (двенадцать) месяцев со дня продажи Покупателю. Гарантийный срок на увлажнители воздуха составляет 12 (двенадцать) месяцев со дня продажи изделия Покупателю. Гарантийный срок на изделия (водонагревательные приборы) серий EWH SL, EWH S, EWH R, EWH Digital определяется следующим образом: на водо содержащую емкость (стальной бак) гарантийный срок на повреждения от коррозии составляет 96 (девяносто шесть) месяцев, а на остальные элемен-

ты изделия гарантийный срок составляет 24 (двадцать четыре) месяца. На изделия серий EWH Quantum, EWH Quantum Slim, EWH Magnum, EWHMagnum Slim на водосодержащую емкость (бак) гарантийный срок составляет 60 (шестьдесят) месяцев, а на остальные элементы изделия — 24(двадцать четыре) месяца. На изделия серий EWH Centurio, EWH Centurio H, EWH Centurio Silver, EWHCenturio Silver H, EWH Centurio Digital, EWH Centurio Digital H, EWH Centurio Digital Silver, EWH Centurio Digital Silver H, EWHRoyal, EWHRoyalH, EWH Royal Silver, EWH Royal Silver H, EWH Formax, EWH Formax DL, EWH Genie O/U, EWH Rival O/U, EWH Interio на водосодержащую емкость (бак) гаран тийный срок составляет 84 (восемьдесят четыре) месяца, а на остальные элементы изделия— 24 (двадцать четыре) месяца. На изделия серий EWH DRYver, EWH Heatronic, EWH Heatronic Slim, EWH Heatronic DL, EWHHeatronic DL Slim, EWH AXIOmatic Slim, EWH AXIOmatic, EWH Q-bic O/U, EWH Gladius на водосодержащую емкость (бак) гарантий ный срок составляет 60 (шестьдесят) месяцев, а на остальные элементы изделия — 24(двадцать четыре) месяца. Гарантия на нагревательный элемент в моделях AXIOmatic Slim, AXIOmatic. Advanced Heater Shield — инновационная технология защиты нагревательно

го элемента — специальное эмалевое покрытие. Гарантия на нагревательный

элемент составляет 15 лет с момента продажи, при условии проведения своевременного технического обслуживания. Периодичность проведения обслуживания не реже одного раза в год. Техническое обслуживание долж но в обязательном порядке состоять из проверки состояния магниевого анода (при значительном износе — анод подлежит замене), а также очистки внутренней полости бака и нагревательного элемента от известкового налета. Гарантийный срок на прочие изделия составляет 24 (двадцать четыре) месяца. Гарантийный срок на комплектующие изделия или составные части (детали, которые могут быть сняты с изделия без применения каких-либо инструмен тов, т. е. ящики, полки, решетки, корзины, насадки, щетки, трубки, шланги, коронки горелок и др. подобные комплектующие) составляет 3 (три) месяца. Гарантийный срок на новые комплектующие изделия или составные части, установленные на изделие при гарантийном или платном ремонте, либо приобретенные отдельно от изделия, составляет три месяца со дня выдачи Покупателю изделия по окончании ремонта, либо продажи последнему этих комплектующих/составных частей.

Действительность гарантии

Настоящая гарантия действительна только на территории РФ на изделия, купленные на территории РФ. Гарантия распространяется на производ ственный или конструкционный дефект изделия. Настоящая гарантия включает в себя выполнение уполномоченным сервисным центром ремонтных работ и замену дефектных деталей изделия в сервисном центре или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт изделия выполняется в срок не более 45 (сорока пяти) дней. Настоящая гарантия не дает права на возмещение и покрытие ущерба, происшедшего в результате переделки и регулировки изделия, без предварительного письменного согласия изготовителя, с целью приведения его в соответствие с национальными или местными техническими стандартами и нормами безопасности. Также обращаем Увага Покупателя на то, что в соответствии с Жилищным Кодексом РФ Покупатель обязан согласовать монтаж купленного оборудования с эксплуатирующей организацией и компетентными органами исполнительной власти субъекта Российской Федерации. Продавец и Изготовитель не несут ответственность за любые неблагоприятные последствия, связанные с использованием Покупателем купленного изделия надлежащего качества без утвержденного плана мон тажа и разрешения вышеуказанных организаций. НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание изделия (чистку, замену фильтров);

• любые адаптации и изменения изделия, в т. ч. с целью усовершенство вания и расширения обычной сферы его применения, которая указана в Инструкции по эксплуатации изделия, без предварительного письменного согласия изготовителя. НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• если будет полностью/частично изменен, стерт, удален или будет неразборчив серийный номер изделия; • использования изделия не по его прямому назначению, не в соответствии с его Инструкцией по эксплуатации, в том числе, эксплуатации изделия с перегрузкой или совместно со вспомо гательным оборудованием, не рекомендуемым Продавцом (изготовителем);

• наличия на изделии механических повреждений (сколов, трещин, и т. д.), воздействий на изделие чрезмерной силы, химически агрессивных веществ, высоких температур, повышенной влажности/запыленности, концентрированных паров, если что-либо из перечисленного стало причиной неисправности изделия;

• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия не уполномоченными на то организациями/лицами;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся вне контроля Продавца (изготовителя) и Покупателя, которые причинили вред изделию;

• неправильного подключения изделия к электрической, газовой или водопроводной сети (в т. ч. невыполнение требований раздела Монтаж Инструкции по эксплуатации), а также неисправностей (несоответствия рабочим параметрам и безопасности) электрической, газовой или водопроводной сети и прочих внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних предметов, жидкостей, насекомых и продуктов их жизнедеятельности, и т. д.;

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, эле ментов питания, аккумуляторов, предохранителей, а также стеклянных/

фарфоровых/матерчатых и перемещаемых вручную деталей и других дополнительных быстроизнашивающихся/сменных деталей (комплектую щих) изделия, которые имеют собственный ограниченный период работоспособности, в связи с их естественным износом, или если такая замена предусмотрена конструкцией и не связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой системы.

Особые условия гарантийного обслуживания газовых проточных водо-

нагревателей

Настоящая гарантия имеет силу только в случае пуска их в эксплуатацию силами специалистов уполномоченной на то авторизованной организации с составлением соответствующего Акта о пуске в эксплуатацию, с обязатель ным указанием даты пуска и штампа организации, производившей пуск в эксплуатацию. Увага! В целях Вашей безопасности установка (подключение) изделий, работаю щих на газе, допускается исключительно специалистами и организациями, имеющими лицензии на данный вид работ. Продавец (изготовитель) не несет ответственности за недостатки изделия, возникшие вследствие его неправильной установки (подключения), либо по причине эксплуатации в составе с магистралями водяного/газового снабжения и отвода продуктов горения, неспособных обеспечить бесперебойную работу газового про точного водонагревателя.

Особые условия гарантийного обслуживания кондиционеров

Настоящая гарантия не распространяется на недостатки работы изделия в случае, если Покупатель по своей инициативе (без учета соответствующей информации Продавца) выбрал и купил кондиционер надлежащего качества, но по своим техническим характеристикам не предназначенный для помещения, в котором он был впоследствии установлен Покупателем.

Особые условия гарантийного обслуживания водонагревательных приборов

Настоящая гарантия не предоставляется, если неисправности в водонагревательных приборах возникли в результате: невыполнения либо нарушения требований по монтажу и экплуатации, указанных в инструкции по эксплуатации, замерзания или всего лишь однократного превышения максимально допустимого давления воды, указанного на заводской табличке с характеристиками водонагревательного прибора; эксплуатации без защитных устройств или устройств, не соответствующих техническим характеристикам водонагревательных приборов; использование коррозийно-активной воды; коррозии от электрохимической реакции, несвоевременного технического облуживания водонагревательных приборов в соответствии с инструкцией по эксплуатации (в том числе: несоблюдение установленных инструкцией периодичности и сроков проведения технического обслуживания в объеме, указанном в инструкции).

Особые условия гарантийного обслуживания увлажнителей воздуха

В обязательном порядке при эксплуатации ультразвуковых увлажнителей воздуха следует использовать оригинальный фильтр-картридж для умягче ния воды. При наличии фильтра-картриджа рекомендуется использовать водопроводную воду без предварительной обработки или очистки. Срок службы фильтра-картриджа зависит от степени жесткости используемой воды и может непрогнозируемо уменьшаться, в результате чего возможно образование белого осадка вокруг увлажнителя воздуха и на мембране самого увлажнителя воздуха (данный осадок может не удаляться и при помощи прилагаемой к увлажнителю воздуха щетки). Для снижения вероят ности возникновения такого осадка фильтр-картридж требует периодической своевременной замены. Вследствие выработки ресурса фильтров у увлажнителей воздуха может снижаться производительность выхода влаги, что требует регулярной периодической замены фильтров в соответствии с инструкцией по эксплуатации. За перечисленные в настоящем пункте последствия несоблюдения Покупателем инструкций и рекомендаций Продавец, Импортер, Изготовитель ответственности не несут и настоящая гарантия на такие последствия не распространяется. При эксплуатации увлажнителей воздуха рекомендуется использовать только оригинальные аксессуары производителя. Покупатель-потребитель предупрежден о том, что в соответствии с п.11 «Перечня непродовольственных товаров надлежащего качества, не подле жащих возврату или обмену на аналогичный товар другого размера, формы, габарита, фасона, расцветки или комплектации» Пост. Правительства РФ от 19.01.1998 №55 он не вправе требовать обмена купленного изделия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ. С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребитель ских свойствах в соответствии со ст. 10 Закона «О защите прав потребителей» предоставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия на

русском языке и ..........................................................................;

• Покупатель ознакомлен и согласен с условиями гарантийного обслуживания/особенностями эксплуатации купленного изделия;

• Покупатель претензий к внешнему виду/комплектности/ ..................................

........................................................................................................................................

купленного изделия не имеет.

Покупатель:

Подпись: Дата:

если изделие проверялось в присутствии

Покупателя, написать «работе»

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

Модель/Модель: ........................................................................................................................

Серийный номер/Серійний номер: ......................................................................................

Дата покупки/Дата покупки: ....................................................................................................

Штамп продавца/Штамп продавця

Дата пуска в эксплуатацию/Дата пуску в експлуатацію:

........................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

ТАЛОН НА ГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

ТАЛОН НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ/

ИЗЫМАЕТСЯ МАСТЕРОМ ПРИ ОБСЛУЖИВАНИИ/ВИЛУЧАЄТЬСЯ МАЙСТРОМ ПРИ ОБСЛУГОВУВАННІ

Модель/Модель: ........................................................................................................................

Серийный номер/Серійний номер: ......................................................................................

Дата покупки/Дата покупки: ....................................................................................................

Штамп продавца/Штамп продавця

Дата пуска в эксплуатацию/Дата пуску в експлуатацію:

Штамп організації, що робила пуск в експлуатацію

........................................................................................................................................................

Штамп организации, производившей пуск в эксплуатацию/

Штамп організації, що робила пуск в експлуатацію

Ф.И.О. покупателя/П.I.Б. покупця: ..........................................................................................

........................................................................................................................................................

Адрес/Адреса: ............................................................................................................................

........................................................................................................................................................

Телефон/Телефон: .....................................................................................................................

Код заказа/замовлення: ...........................................................................................................

Дата ремонта/ремонту: ............................................................................................................

Сервис-центр/Сервiс-центр: .....................................................................................................

Мастер/Майстер:........... ............................................................................................................
