Page 1

EW6C428WP

PL Suszarka Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 6

3. OPIS URZĄDZENIA........................................................................................... 7

4. PANEL STEROWANIA.......................................................................................8

5. TABELA PROGRAMÓW.................................................................................... 9

6. OPCJE..............................................................................................................10

7. USTAWIENIA................................................................................................... 12

8. PRZED PIERWSZYM UŻYCIEM......................................................................13

9. CODZIENNA EKSPLOATACJA....................................................................... 14

10. WSKAZÓWKI I PORADY............................................................................... 15

11. KONSERWACJA I CZYSZCZENIE................................................................ 16

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 18

13. DANE TECHNICZNE......................................................................................19

14. KRÓTKI PRZEWODNIK................................................................................ 21

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed rozpoczęciem instalacji i użytkowania urządzenia należy dokładnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE!

Zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Przechowywać detergenty poza zasięgiem dzieci.

Page 4

www.electrolux.com4

• Dzieci i zwierzęta domowe nie powinny znajdować się

w pobliżu urządzenia, gdy jego drzwi są otworzone.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieciom nie wolno zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Nie zmieniać parametrów technicznych urządzenia.

• Jeśli suszarka jest umieszczana na pralce, należy

użyć zestawu łączącego. Zestaw łączący, który można

nabyć w autoryzowanych punktach sprzedaży, pasuje

wyłącznie do urządzeń wymienionych w dołączonej do

niego instrukcji. Należy ją uważnie przeczytać przed

zainstalowaniem zestawu (patrz ulotka dotycząca

instalacji).

• Urządzenie można zainstalować jako wolnostojące lub

pod blatem kuchennym, zachowując odpowiednią

przestrzeń (patrz ulotka dotycząca instalacji).

• Nie instalować urządzenia za zamykanymi lub

przesuwanymi drzwiami ani za drzwiami, których

zawiasy są umieszczone po przeciwnej stronie, co

uniemożliwiłoby całkowite otworzenie drzwi

urządzenia.

• Wykładzina podłogowa, dywan lub mata podłogowa

nie mogą zasłaniać otworów wentylacyjnych w

podstawie.

• OSTRZEŻENIE: Urządzenia nie wolno zasilać przez

zewnętrzny wyłącznik, np. programator czasowy, ani

ze źródła zasilania często wyłączanego przez zakład

energetyczny.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero

po zakończeniu instalacji. Dopilnować, aby po

zakończeniu instalacji był łatwy dostęp do gniazda

elektrycznego.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum

Page 5

POLSKI 5

serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• Nie należy przekraczać maksymalnego ciężaru

ładunku, który wynosi 8 kg (patrz „Tabela programów”).

• Nie używać urządzenia do rzeczy zanieczyszczonych

przemysłowymi środkami chemicznymi.

• Usuwać włókna z tkanin i inne zanieczyszczenia

nagromadzone wokół urządzenia.

• Nie używać urządzenia bez filtra. Przed każdym

użyciem urządzenia oczyścić filtr.

• W suszarce nie wolno suszyć niewypranych rzeczy.

• Rzeczy zabrudzone substancjami, jak olej, aceton,

alkohol, ropa, nafta, odplamiacze, terpentyna, wosk czy środki do usuwania wosku, należy przed wysuszeniem w suszarce wyprać w gorącej wodzie z większą ilością detergentu.

• W suszarce nie wolno suszyć przedmiotów, jak

gumowa pianka (pianka lateksowa), czepki prysznicowe, tkaniny wodoodporne, ubrania powlekane gumą i ubrania lub poduszki z wkładką z pianki lateksowej.

• Płyny zmiękczające do tkanin i podobne produkty

wolno stosować wyłącznie zgodnie z zaleceniami ich producentów.

• Wyjąć wszystkie przedmioty mogące wywołać zapłon,

takie jak zapalniczki lub zapałki.

• OSTRZEŻENIE: Nie zatrzymywać suszarki przed

zakończeniem cyklu suszenia, jeśli nie można natychmiast wyjąć z niej wszystkich rzeczy i rozłożyć ich w celu rozproszenia ciepła.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

Page 6

www.electrolux.com6

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura może być niższa niż 5°C lub wyższa niż 35°C.

• Podłoże, na którym będzie stało urządzenie, musi być płaskie, stabilne, odporne na działanie wysokiej temperatury i czyste.

• Zapewnić odpowiednią cyrkulację powietrza pomiędzy urządzeniem i podłogą.

• Podczas przenoszenia urządzenia należy zawsze je trzymać w położeniu pionowym.

• Tył urządzenia musi znajdować się przy ścianie.

• Po ustawieniu urządzenia w docelowym miejscu należy za pomocą poziomicy sprawdzić, czy jest prawidłowo wypoziomowane. W przeciwnym razie należy odpowiednio wyregulować jego nóżki.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękami.

• Urządzenie spełnia wymogi dyrektyw EWG.

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie wolno suszyć uszkodzonych rzeczy (rozdartych, wystrzępionych itp.), w których znajduje się wypełnienie.

• W urządzeniu należy suszyć wyłącznie tkaniny nadające się do suszenia w suszarce. Należy przestrzegać zaleceń umieszczonych na metkach.

• Jeśli do prania użyto odplamiacza, przed rozpoczęciem suszenia należy wykonać dodatkowy cykl płukania.

• Nie pić wody ze zbiornika na skropliny/wodę destylowaną ani nie używać jej do przyrządzania potraw. Jej spożycie przez ludzi lub zwierzęta może spowodować problemy zdrowotne.

• Nie siadać ani nie stawać na otworzonych drzwiach urządzenia.

• W suszarce nie wolno suszyć rzeczy, z których kapie woda.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

Page 7

• Czyścić urządzenie za pomocą

1 2

6 7

wilgotnej szmatki. Stosować wyłącznie obojętne środki czyszczące. Nie używać żadnych produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

3. OPIS URZĄDZENIA

POLSKI 7

• Odłączyć urządzenie od źródła zasilania i zamknąć dopływ wody.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w bębnie.

• Utylizację urządzenia należy przeprowadzić zgodnie miejscowymi przepisami w zakresie utylizacji zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zbiornik na skropliny

Panel sterowania

Drzwi urządzenia

Filtr

Tabliczka znamionowa

Szczeliny wentylacyjne

Pokrywa wymiennika ciepła

Osłona wymiennika ciepła

Regulowane nóżki

Kierunek otwierania drzwi można zmienić, aby ułatwić wkładanie prania lub instalację. (Patrz osobna ulotka).

Page 8

89 7 6

www.electrolux.com8

4. PANEL STEROWANIA

Pokrętło wyboru programów i

przełącznik RESET Wyświetlacz

Przycisk dotykowy Suszenie na czas

Przycisk dotykowy Start/Pauza

Przycisk dotykowy Opóźniony start

Przycisk dotykowy Ochrona przed

zagnieceniami Przycisk dotykowy Delikatne

Przycisk dotykowy Poziom

wysuszenia

Przycisk Wł./Wył.

4.1 Wyświetlacz

Symbol na wyświetlaczu Opis symbolu

opcja czas suszenia włączona

opcja opóźnionego startu włączona

wskaźnik:

sprawdzić wymiennik ciepła

wyczyścić filtr

Przyciski dotykowe należy dotykać palcem w miejscu, w którym znajduje się symbol lub nazwa opcji. Nie należy obsługiwać panelu sterowania w rękawiczkach. Należy dbać o to, aby panel sterowania był zawsze czysty i suchy.

Page 9

Symbol na wyświetlaczu Opis symbolu

POLSKI 9

5. TABELA PROGRAMÓW

Program

3) Bawełna Eco

Bawełna 8 kg

Syntetyki 3,5 kg Tkaniny syntetyczne i mieszane.

Delikatne 4 kg

Łatwe prasowanie

Odświeżanie 1 kg

Wsad

8 kg

1 kg (lub 5

koszul)

wskaźnik:

blokada uruchomienia włączona

nieprawidłowy wybór lub pokrętło znajduje się w położeniu „Reset”

czas trwania programu

czas trwania suszenia

czas opóźnienia rozpoczęcia programu

Cykl zapewniający poziom wysu‐ szenia „tkaniny bawełniane – su‐ che do szafy” przy maksymalnej oszczędności energii.

Cykl przeznaczony do suszenia wszystkich rodzajów tkanin ba‐ wełnianych do przechowywania (suche do szafy).

Delikatne tkaniny, takie jak syn‐ tetyczny jedwab, akryl oraz ich mieszanki.

Tkaniny niemnące się, które wy‐ magają minimum prasowania. Efekty suszenia mogą być zró‐ żnicowane zależnie od rodzaju tkaniny. Strzepnąć rzeczy przed włożeniem ich do urządzenia. Po zakończeniu programu nie‐ zwłocznie wyjąć rzeczy i rozwie‐ sić je na wieszakach.

Do odświeżania długo przechowywanych ubrań.

opróżnić zbiornik wody

Właściwości / Rodzaj tkaniny

Page 10

www.electrolux.com10

Program

Koszule

Kołdra 3 kg

Pościel 3 kg

Sport 2 kg

Denim 4 kg

Mieszane 3 kg

Maksymalny ciężar odnosi się do suchego prania.

Więcej informacji na temat oznaczeń na metkach odzieży podano w rozdziale

ZÓWKI I PORADY: Przygotowanie prania.

Program Bawełna Suche do szafy ECO jest odpowiednikiem „Standardowego pro‐ gramu do tkanin bawełnianych” zgodnie z rozporządzeniem Komisji UE nr 392/2012. Pro‐ gram jest przeznaczony do suszenia zwykłych tkanin bawełnianych i jest najbardziej wydaj‐ ny pod względem zużycia energii.

Wsad

1,5 kg (lub

7 koszul)/

Właściwości / Rodzaj tkaniny

Pojedyncze lub podwójne kołdry i poduszki (z wypełnieniem z pie‐ rza, puchu lub włókien syntetycz‐ nych).

Pościel, np. pojedyncze i pod‐ wójne prześcieradła, poszewki na poduszki, narzuta.

Odzież sportowa, cienkie i lekkie tkaniny, mikrofibra, poliester.

Ubrania codzienne takie jak dżinsy, bluzy itp., o różnej gru‐ bości materiału (np. na kołnie‐ rzu, mankietach i szwach).

Tkaniny bawełniane i syntetycz‐ ne. Niska temperatura. Program delikatnego suszenia ciepłym powietrzem.

WSKA‐

6. OPCJE

6.1 Poziom wysuszenia

Dzięki tej funkcji można zwiększyć stopień wysuszenia prania. Dostępne są 3 opcje:

•

• Suche do szafy

• Suche do prasowania

Extra suche

6.2 Delikatne

Ta opcja umożliwia włączenie programu delikatnego suszenia w niskiej temperaturze. Należy używać jej do suszenia tkanin (np. z akrylu lub wiskozy)

oznaczonych na metce symbolem

Page 11

POLSKI 11

6.3 Ochrona przed

zagnieceniami

Wydłużenie fazy chroniącej przed zagnieceniami 60 minut na końcu cyklu suszenia. Funkcja zapewnia większą gładkość ubrań. Podczas trwania fazy ochrony przed zagnieceniami można wyjąć pranie.

godzin. Czas trwania programu należy dostosować do ilości prania w urządzeniu.

Zaleca się ustawianie krótkiego czasu suszenia dla niewielkiej ilości prania lub suszenia tylko jednej rzeczy.

6.4 Suszenie na czas

Istnieje możliwość ustawienia czasu trwania programu – od 10 minut do 2

6.5 Tabela opcji

Ochrona

Programy

Poziom wysuszenia Delikatne

przed za‐

gniecenia‐

Suszenie

na czas

Bawełna Eco

Bawełna ■ ■ ■ ■ ■ ■

Syntetyki ■ ■ ■ ■ ■ ■

Delikatne ■ ■ ■

Łatwe prasowanie ■ ■ ■

Odświeżanie ■ ■

Koszule ■ ■ ■

Kołdra ■ ■

Pościel ■ ■ ■ ■ ■

Sport ■ ■ ■

Denim ■ ■ ■ ■

Mieszane ■ ■ ■ ■ ■

Wraz z programem suszenia można ustawić jedną lub więcej opcji. Aby włączyć lub wy‐

łączyć daną opcję, należy nacisnąć odpowiadający jej przycisk dotykowy.

■ ■ ■

Page 12

A B C

www.electrolux.com12

7. USTAWIENIA

A. Przycisk dotykowy Suszenie na czas B. Przycisk dotykowy Start/Pauza C. Przycisk dotykowy Opóźniony start D. Przycisk dotykowy Ochrona przed

zagnieceniami

E. Przycisk dotykowy Delikatne F. Przycisk dotykowy Poziom

wysuszenia

7.1 Funkcja blokady uruchomienia

Funkcja ta uniemożliwia dzieciom zabawę urządzeniem podczas trwania programu. Przyciski dotykowe są zablokowane.

Działa tylko przycisk wł./wył.

Włączanie blokady uruchomienia:

1. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie.

2. Nacisnąć i przez kilka sekund

przytrzymać przycisk dotykowy (D). Zaświeci się wskaźnik blokady uruchomienia.

W czasie trwania programu można włączyć blokadę uruchomienia. Nacisnąć i przytrzymać te same przyciski dotykowe, aż wyłączy się wskaźnik blokady uruchomienia. Funkcja blokady uruchomienia nie jest dostępna przez 8 s po włączeniu urządzenia.

7.2 Regulacja poziomu resztkowej wilgotności prania

Każde uruchomienie trybu „Regulacja poziomu resztkowej wilgotności prania” powoduje zmianę dotychczas ustawionego poziomu wilgotności na następną wartość (np. dotychczas ustawiona

wartość zmieni się na ).

Aby zmienić domyślną wilgotność suszonego prania:

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

2. Ustawić program za pomocą pokrętła wyboru programów.

3. Odczekać około 8 sekund.

4. Jednocześnie nacisnąć i przytrzymać

przyciski (F) i (E).

Pojawi się jedno ze wskazań:

• maksymalny poziom

wysuszenia

• wyższa wilgotność prania

• standardowa wilgotność

prania

5. Nacisnąć i ponownie przytrzymać przyciski (F) (E), aż pojawi się wskaźnik żądanego poziomu.

Page 13

POLSKI 13

Jeśli podczas ustawiania poziomu wilgotności resztkowej wyświetlacz powróci do normalnego trybu (wyświetli się czas trwania wybranego programu, opisany w punkcie 2), należy ponownie nacisnąć i przytrzymać przyciski (F) i (E), aby uruchomić tryb „Regulacja poziomu resztkowej wilgotności prania” (dotychczas ustawiona wartość wilgotności resztkowej zmieni się na następną wartość).

6. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

7.3 Wskaźnik pojemnika na

skropliny

Wskazania wskaźnika pojemnika na skropliny są domyślnie włączone. Włącza się on po zakończeniu programu lub gdy konieczne jest opróżnienie pojemnika na skropliny.

Gdy zamontowany jest zestaw do odprowadzania skroplin (wyposażenie dodatkowe), urządzenie automatycznie opróżnia zbiornik na skropliny. W tym przypadku zaleca się wyłączenie wskazań wskaźnika.

Wyłączanie wskazań wskaźnika zbiornika na skropliny:

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

2. Odczekać około 8 sekund.

3. Jednocześnie nacisnąć i przytrzymać

przyciski dotykowe (E) i (D).

Na wyświetlaczu pojawi się jedna z dwóch konfiguracji:

• Na wyświetlaczu pojawi się

wskazanie „Wył.”. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

• Na wyświetlaczu pojawi się

wskazanie „Wł.”. Po upływie 5 s wyświetlacz powróci do normalnego trybu.

7.4 Włączanie/wyłączanie

sygnalizacji dźwiękowej

Aby wyłączyć lub włączyć sygnalizację dźwiękową, należy nacisnąć jednocześnie i przytrzymać przez około 2 sekundy przyciski dotykowe (A) i (C).

8. PRZED PIERWSZYM UŻYCIEM

Przy pierwszym uruchomieniu suszarki automatycznie usuwane jest tylne zabezpieczenie bębna. Może to powodować hałas.

Przed pierwszym uruchomieniem urządzenia:

• Wyczyścić bęben suszarki za pomocą

• Uruchomić godzinny program z

wilgotnej szmatki.

wilgotnym praniem.

Page 14

www.electrolux.com14

9. CODZIENNA EKSPLOATACJA

9.1 Uruchamianie programu

bez opóźnienia

1. Przygotować pranie i włożyć je do urządzenia.

UWAGA!

Zamykając drzwi urządzenia należy uważać, aby nie przytrzasnąć prania między drzwiami a gumową uszczelką.

2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

3. Ustawić program i opcje odpowiednie do danego rodzaju ładunku.

Wyświetlacz wyświetli czas trwania programu.

Wyświetlany czas suszenia odnosi się do 5 kg ładunku w programach do suszenia tkanin bawełnianych i odzieży jeansowej. W przypadku innych programów czas suszenia odnosi się do zalecanych wielkości ładunków. Przekroczenie 5 kg spowoduje, że czas suszenia tkanin bawełnianych i dżinsowych wydłuży się.

4. Nacisnąć przycisk dotykowy Start/ Pauza.

Nastąpi uruchomienie programu.

9.2 Uruchamianie programu z

opóźnieniem

1. Ustawić program i opcje odpowiednie do danego rodzaju ładunku.

2. Nacisnąć kilkakrotnie przycisk opóźnienia rozpoczęcia programu, aż na wyświetlaczu pojawi się żądany czas opóźnienia.

Możliwe jest ustawienie czasu opóźnienia rozpoczęcia programu w zakresie od 1 do 20 godzin.

3. Nacisnąć przycisk dotykowy Start/ Pauza.

Na wyświetlaczu rozpocznie się odliczanie czasu opóźnienia. Po zakończeniu odliczania nastąpi uruchomienie programu.

9.3 Zmiana programu

1. Nacisnąć przycisk wł./wył., aby

wyłączyć urządzenie.

2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie.

3. Ustawić program.

Ewentualnie:

1. Obrócić pokrętło wyboru programów w położenie „Reset”.

2. Odczekać 1 sekundę. Na wyświetlaczu widoczne jest

wskazanie .

3. Ustawić program.

9.4 Po zakończeniu programu

Po zakończeniu programu:

• Rozlega się przerywany sygnał

dźwiękowy.

• Na wyświetlaczu widoczne jest

wskazanie .

• Włączają się wskaźniki

Zbiornik na skropliny.

• Włączy się jest wskaźnik Start/Pauza.

Jeśli włączono opcję Ochrona przed zagnieceniami (patrz rozdział

Ochrona przed zagnieceniami

urządzenie będzie kontynuować pracę, przechodząc do trwającej co najmniej 30 minut fazy ochrony przed zagnieceniami.

Trwa faza chroniąca przed zagnieceniami zapewnia gładkość ubrań.

Pranie można wyjąć przed zakończeniem fazy ochrony przed zagnieceniami. Jednak w celu uzyskania lepszych efektów zaleca się wyjmowanie prania po zakończeniu lub niedługo przed zakończeniem fazy ochrony przed zagnieceniami.

Filtr i

Opcje –

)

Page 15

Po zakończeniu fazy ochrony przed zagnieceniami:

• Na wyświetlaczu widoczne jest wskazanie .

• Włączają się wskaźniki Filtr i Zbiornik na skropliny.

• Zgaśnie wskaźnik Start/Pauza.

1. Nacisnąć przycisk wł./wył., aby

wyłączyć urządzenie.

2. Otworzyć drzwi urządzenia.

3. Wyjąć pranie.

4. Zamknąć drzwi urządzenia.

Po zakończeniu programu należy każdorazowo oczyścić filtr i opróżnić pojemnik na skropliny.

10. WSKAZÓWKI I PORADY

POLSKI 15

9.5 Tryb czuwania

Aby zmniejszyć zużycie energii, funkcja ta powoduje automatyczne wyłączenie urządzenia:

• Po upływie 5 minut, jeśli nie zostanie uruchomiony program.

• Po upływie 5 minut od zakończenia programu.

Czas skraca się do 30 sekund, jeśli pokrętło wyboru programów znajduje się w położeniu „Reset”.

10.1 Przygotowanie prania

• Zasunąć zamki błyskawiczne.

• Zapiąć poszwy.

• Nie pozostawiać luźnych troczków i tasiemek (np. troczków fartuchów). Zawiązać je przed uruchomieniem programu.

• Wyjąć całą zawartość z kieszeni.

• Rzeczy z bawełnianą podszewką należy wywrócić na lewą stronę. Bawełniana podszewka powinna znajdować się na zewnątrz.

• Zawsze należy ustawiać program odpowiedni do rodzaju prania.

• Nie wkładać razem rzeczy o jasnych i ciemnych kolorach.

• Używać odpowiednich programów do suszenia tkanin bawełnianych i

Symbol na met‐ceOpis

Można suszyć w suszarce.

Można suszyć w suszarce w wyższej temperaturze.

Można suszyć w suszarce tylko w niskiej temperaturze.

Nie można suszyć w suszarce.

dzianin, aby zapobiec ich zbiegnięciu się.

• Nie przekraczać maksymalnego ciężaru ładunku podanego w rozdziale „Programy” lub widocznego na wyświetlaczu.

• Suszyć wyłącznie rzeczy, które nadają się do suszenia w suszarce. Odpowiednie informacje znajdują się na metkach ubrań.

• Nie suszyć jednocześnie małych rzeczy z dużymi. Duże rzeczy mogą owinąć się wokół małych, co uniemożliwi ich prawidłowe wysuszenie.

Page 16

www.electrolux.com16

11. KONSERWACJA I CZYSZCZENIE

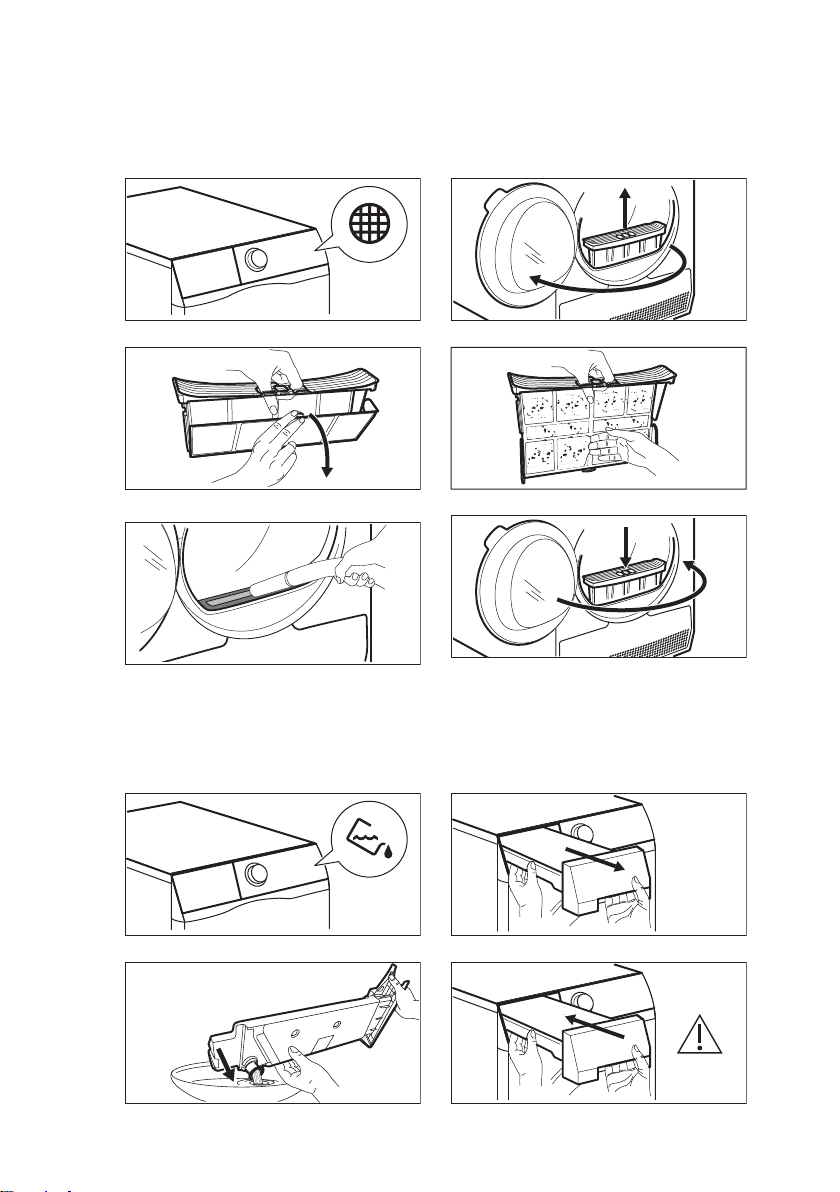

11.1 Czyszczenie filtra

1. 2.

3. 4.

W razie potrzeby usunąć fragmenty włókien z kieszeni i uszczelki filtra. Można użyć w

tym celu odkurzacza.

11.2 Opróżnianie zbiornika na skropliny

1. 2.

3. 4.

Page 17

Wodę ze zbiornika na

skropliny można stosować jako wodę destylowaną (np. do prasowania z wykorzystaniem pary). Przed użyciem wody należy ją przefiltrować.

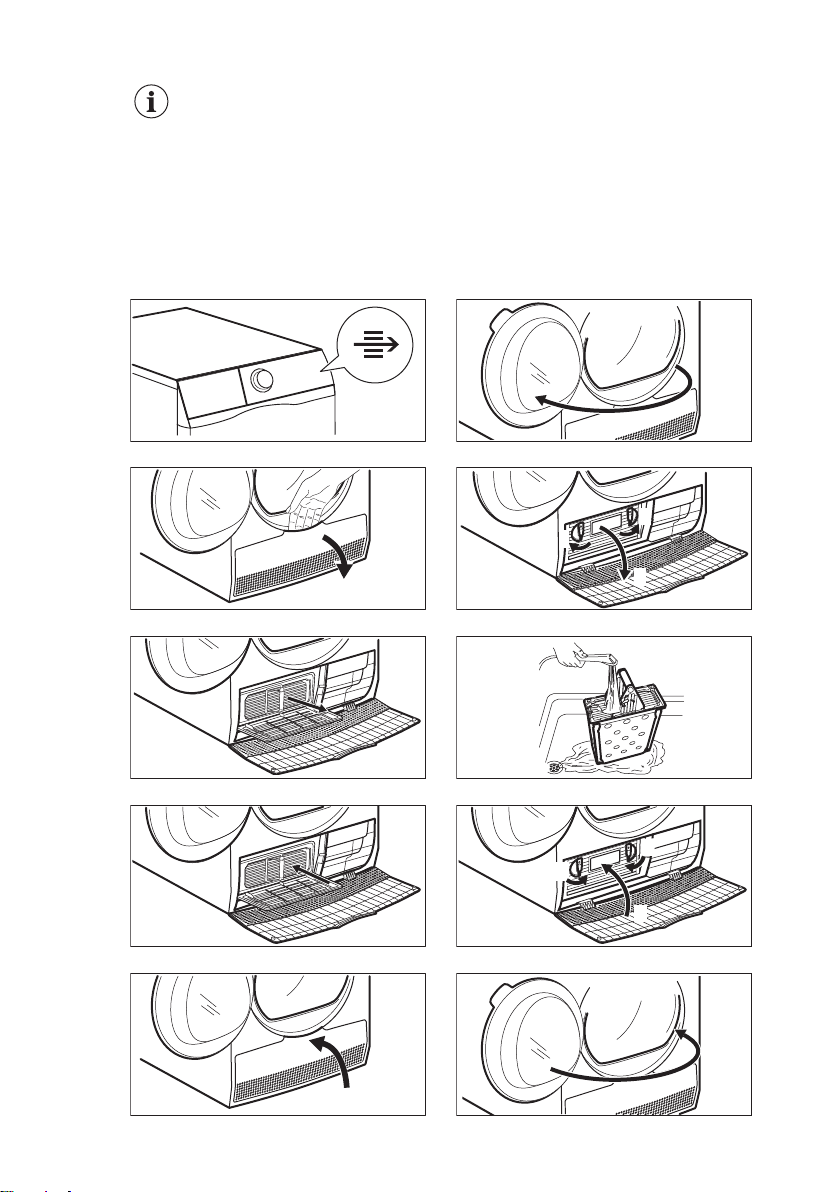

11.3 Czyszczenie wymiennika ciepła

1. 2.

3. 4.

5. 6.

POLSKI 17

7. 8.

9. 10.

Page 18

www.electrolux.com18

11.4 Czyszczenie bębna

OSTRZEŻENIE!

Przed przystąpieniem do czyszczenia urządzenia należy je odłączyć od zasilania.

Do czyszczenia wewnętrznej powierzchni i chwytaków bębna należy stosować obojętny detergent na bazie mydła. Osuszyć wyczyszczone powierzchnie miękką szmatką.

UWAGA!

Do czyszczenia bębna nie wolno używać materiałów ściernych ani myjek stalowych.

Czyścić wilgotną szmatką. Osuszyć wyczyszczone powierzchnie miękką szmatką.

11.6 Czyszczenie szczelin wentylacyjnych

Usunąć ze szczelin wentylacyjnych nagromadzone fragmenty włókien za pomocą odkurzacza.

11.5 Czyszczenie panelu sterowania i obudowy

Do czyszczenia panelu sterowania i obudowy należy stosować obojętny detergent na bazie mydła.

12. ROZWIĄZYWANIE PROBLEMÓW

UWAGA!

Nie stosować środków do czyszczenia mebli lub środków czyszczących, które mogłyby spowodować korozję.

Problem Możliwe rozwiązanie

Urządzenie nie włącza się. Upewnić się, że wtyczkę przewodu zasi‐

Sprawdzić bezpiecznik w szafce z bez‐

Program nie uruchamia się. Nacisnąć Start/Pauza.

Upewnić się, że zamknięto drzwi urzą‐

Drzwi urządzenia nie zamykają się. Upewnić się, że filtr jest prawidłowo za‐

Upewnić się, czy nie doszło do przytrzaś‐

Urządzenie zatrzymało się podczas pra‐ cy.

Ładunek jest zbyt mały – należy włożyć

lającego włożono do gniazdka.

piecznikami (instalacja domowa).

dzenia.

montowany.

nięcia prania między drzwiami urządzenia a gumową uszczelką.

Upewnić się, że pojemnik na skropliny jest pusty. Nacisnąć Start/Pauza, aby po‐ nownie uruchomić program.

do bębna więcej prania lub wybrać pro‐ gram Suszenie na czas.

Page 19

POLSKI 19

Problem Możliwe rozwiązanie

Czas trwania cyklu jest zbyt długi lub nie‐ zadowalający efekt suszenia.

Sprawdzić, czy filtr jest czysty.

Pranie jest zbyt mokre. Ponownie odwiro‐

Temperatura w pomieszczeniu powinna

Wybrać program Suszenie na czas lub

Na wyświetlaczu widoczne jest wskaza‐ nie .

Upewnić się, że wybrane opcje działają z

Na wyświetlaczu widoczny jest kod błędu (np. E51).

Po upływie 5 godzin program zakończy się automatycznie.

Może okazać się, że niektóre fragmenty dużych rzeczy (np. prześcieradeł) pozostaną wil‐

gotne.

Upewnić się, że ciężar prania jest odpo‐ wiedni do czasu trwania programu.

wać pranie w pralce.

mieścić się w zakresie od +5°C do +35°C. Optymalna temperatura wynosi od 19°C do 24°C.

Extra suche.

Aby ustawić nowy program, należy wyłą‐ czyć i ponownie włączyć urządzenie.

danym programem.

Wyłączyć i ponownie włączyć urządzenie. Uruchomić nowy program. Jeśli problem wystąpi ponownie należy skontaktować się z punktem serwisowym.

12.1 Jeśli efekty suszenia są

niezadowalające

• Wybrano niewłaściwy program.

• Filtr jest niedrożny.

• Wymiennik ciepła jest niedrożny.

• Do urządzenia włożono za dużo prania.

• Bęben jest zabrudzony.

• Niewłaściwe ustawienie czujnika przewodności (patrz rozdział

13. DANE TECHNICZNE

Wysokość x szerokość x głębokość 850 x 600 x 630 mm (maksymalnie 665

Maks. głębokość przy otworzonych drzwiach urządzenia

„

Ustawienia – Regulacja poziomu

resztkowej wilgotności prania

wybrać lepsze ustawienie).

• Szczeliny wentylacyjne są niedrożne.

• Temperatura otoczenia jest zbyt niska lub zbyt wysoka (optymalna temperatura wynosi od 19°C do 24°C)

mm)

1100 mm

”, aby

Page 20

www.electrolux.com20

Maks. szerokość przy otworzonych

950 mm

drzwiach urządzenia

Wysokość 850 mm (+ 15 mm – regulacja nóżek)

Pojemność bębna 118 l

Maksymalna ładowność 8 kg

Napięcie 230 V

Częstotliwość 50 Hz

Poziom mocy akustycznej 65 dB

Łączna moc 2250 W

Klasa efektywności energetycznej B

Zużycie energii przy standardowym pro‐

4,81 kWh

gramie suszenia tkanin bawełnianych przy częściowym i pełnym załadunku.

Zużycie energii przy standardowym pro‐

2,52 kWh

gramie suszenia tkanin bawełnianych przy częściowym i częściowym załadun‐

ku.

Roczne zużycie energii

560,5 kWh

Zużycie energii w trybie włączenia 0,05 W

Zużycie energii w trybie wyłączenia 0,05 W

Rodzaj użytkowania W gospodarstwie domowym

Dopuszczalna temperatura otoczenia od +5°C do +35°C

Klasa zabezpieczenia przed wnikaniem

IPX4

cząstek stałych i wilgoci zapewniona przez osłonę zabezpieczającą z wyjąt‐ kiem sytuacji, gdy sprzęt niskonapięciowy nie ma zabezpieczenia przed wilgocią

Zgodne z normą EN 61121. 8 kg tkanin bawełnianych odwirowanych z prędkością

1000 obr./min.

Zgodne z normą EN 61121. 4 kg tkanin bawełnianych odwirowanych z prędkością

1000 obr./min.

Roczne zużycie energii w kWh przy założeniu 160 cykli suszenia ze standardowym pro‐ gramem do tkanin bawełnianych, z pełnym lub częściowym załadunkiem i przy stosowaniu trybów energooszczędnych. Rzeczywiste zużycie energii na cykl zależy od sposobu użycia urządzenia (Dyrektywa UE 392/2012).

Page 21

13.1 Dane eksploatacyjne

1 2

POLSKI 21

Program Obroty/wilgotność szczątkowa

Bawełna Eco 8 kg

Suche do szafy 1400 obr./min / 50% 135 min 4,10 kWh

1000 obr./min / 60% 154 min 4,81 kWh

Suche do prasowa‐ nia

1000 obr./min / 60% 120 min 3,83 kWh

Suche do szafy 1400 obr./min / 50% 78 min 2,18 kWh

1000 obr./min / 60% 89 min 2,52 kWh

Suche do szafy 1200 obr./min / 40% 59 min 1,58 kWh

800 obr./min / 50% 75 min 1,90 kWh

W przypadku niepełnego wsadu czas trwania cyklu jest krótszy i urządzenie zużywa

mniej energii.

Nieodpowiednia temperatura otoczenia i/lub źle odwirowane pranie mogą spowodować

wydłużenie czasu trwania cyklu i zwiększenie zużycia energii.

1400 obr./min / 50% 103 min 3,12 kWh

Bawełna Eco 4 kg

14. KRÓTKI PRZEWODNIK

14.1 Codzienna eksploatacja

Syntetyki 3,5 kg

Czas susze‐

nia

Zużycie

energii

Page 22

1 32

www.electrolux.com22

1. Nacisnąć przycisk Wł./Wył., aby

włączyć urządzenie.

2. Ustawić program za pomocą pokrętła

wyboru programów.

3. Wraz z programem suszenia można

ustawić jedną lub więcej opcji specjalnych. Aby włączyć lub

14.2 Czyszczenie filtra

Po zakończeniu każdego cyklu na wyświetlaczu pojawia się symbol filtra

i konieczne jest wyczyszczenie filtra.

14.3 Tabela programów

wyłączyć opcję, należy dotknąć odpowiedniego przycisku.

4. Aby włączyć program, należy dotknąć przycisku Start/Pauza.

5. Urządzenie uruchomi się.

Program

3) Bawełna Eco

Bawełna 8 kg

Syntetyki 3,5 kg Tkaniny syntetyczne i mieszane.

Delikatne 4 kg

Łatwe prasowanie

Wsad

8 kg

1 kg (lub 5

koszul)

Właściwości / Rodzaj tkaniny

Cykl zapewniający poziom wysu‐ szenia „tkaniny bawełniane – su‐ che do szafy” przy maksymalnej oszczędności energii.

Cykl przeznaczony do suszenia wszystkich rodzajów tkanin ba‐ wełnianych do przechowywania (suche do szafy).

Delikatne tkaniny, takie jak syn‐ tetyczny jedwab, akryl oraz ich mieszanki.

Page 23

POLSKI 23

Program

Wsad

Odświeżanie 1 kg

Właściwości / Rodzaj tkaniny

Do odświeżania długo przechowywanych ubrań.

Tkaniny niemnące się, które wy‐ magają minimum prasowania. Efekty suszenia mogą być zró‐

Koszule

1,5 kg (lub

7 koszul)/

żnicowane zależnie od rodzaju tkaniny. Strzepnąć rzeczy przed włożeniem ich do urządzenia. Po

zakończeniu programu nie‐ zwłocznie wyjąć rzeczy i rozwie‐ sić je na wieszakach.

Pojedyncze lub podwójne kołdry

Kołdra 3 kg

i poduszki (z wypełnieniem z pie‐ rza, puchu lub włókien syntetycz‐

nych).

Pościel, np. pojedyncze i pod‐

Pościel 3 kg

Sport 2 kg

wójne prześcieradła, poszewki na poduszki, narzuta.

Odzież sportowa, cienkie i lekkie tkaniny, mikrofibra, poliester.

Ubrania codzienne takie jak

Denim 4 kg

dżinsy, bluzy itp., o różnej gru‐ bości materiału (np. na kołnie‐

rzu, mankietach i szwach).

Tkaniny bawełniane i syntetycz‐

Mieszane 3 kg

ne. Niska temperatura. Program delikatnego suszenia ciepłym

powietrzem.

Maksymalny ciężar odnosi się do suchego prania.

Więcej informacji na temat oznaczeń na metkach odzieży podano w rozdziale

WSKA‐

ZÓWKI I PORADY: Przygotowanie prania.

15. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 24

www.electrolux.com/shop

136954150-A-192018
