Page 1
EW2T570L
IT Lavabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. DATI TECNICI.................................................................................................... 8
5. INSTALLAZIONE................................................................................................8
6. PANNELLO DEI COMANDI..............................................................................11
7. TABELLA DEI PROGRAMMI........................................................................... 11
8. OPZIONI...........................................................................................................15
9. IMPOSTAZIONI................................................................................................ 16
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 17
11. UTILIZZO QUOTIDIANO................................................................................ 17
12. CONSIGLI E SUGGERIMENTI UTILI.............................................................20
13. PULIZIA E CURA............................................................................................22
14. RISOLUZIONE DEI PROBLEMI.....................................................................25
15. VALORI DI CONSUMO.................................................................................. 28
16. GUIDA RAPIDA............................................................................................. 30
PENSIAMO A TE
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti.
• I bambini tra i 3 e gli 8 anni e le persone con disabilità
diffuse e complesse vanno tenuti lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Tenere i bambini al di sotto dei 3 anni lontani
dall’apparecchiatura, a meno che non vi sia una
supervisione continua.
• Controllare che i bambini non giochino con
l’apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi lontani dalla portata dei bambini.
• Tenere i bambini e gli animali domestici lontani
dall’apparecchiatura quando la porta è aperta.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
ITALIANO 3
Page 4
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• L’apparecchiatura è destinata all’uso domestico e
applicazioni simili, come:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Il carico massimo dell'apparecchiatura è 7 kg. Non
superare il carico massimo di ciascun programma
(fare riferimento al capitolo "Programmi").
• aLa pressione di funzionamento dell'acqua nel punto
di ingresso dal collegamento esterno deve essere
compresa fra 0,5 bar (0,05 MPa) e 8 bar (0,8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei set di tubi nuovi forniti in
dotazione o altri set di tubi nuovi forniti dal Centro
Assistenza Autorizzato.
• I vecchi tubi non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un centro di
assistenza tecnica autorizzato o da una persona
qualificata per evitare situazioni di pericolo elettrico.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa dell’alimentazione di rete.
• Non usare getti d’acqua ad alta pressione e/o vapore
per pulire l'apparecchiatura.
• Pulire l’apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
Page 5
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.
• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente il coperchio
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.

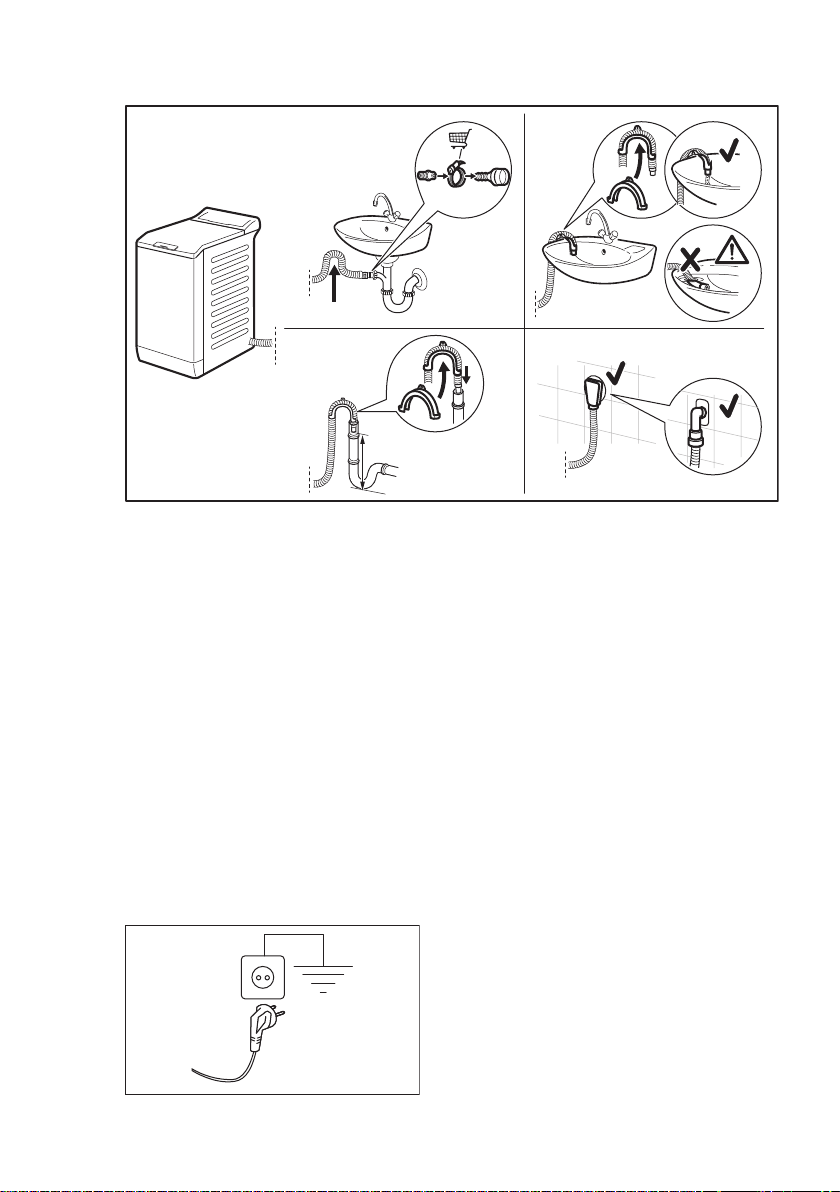

2.3 Collegamento dell’acqua
• L'acqua in ingresso non deve avere
una temperatura superiore ai 25 °C.
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti
dispositivi nuovi (misuratori
dell'acqua, ecc.), lasciar scorrere
l'acqua fino a che non sarà
trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se i tubi di
carico dell’acqua sono troppo corti.
Contattare il Centro di Assistenza
Page 6
www.electrolux.com6
autorizzato per sostituire il tubo di
carico dell'acqua.
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.
• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro di Assistenza
autorizzato per l’altro tubo di scarico e
la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.
• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.
• I pezzi di ricambio seguenti saranno
disponibili per 10 anni dopo
l'interruzione della produzione del
modello: motore e spazzole del
motore, trasmissione tra motore e
tamburo, pompe, ammortizzatori e
molle, tamburo di lavaggio, albero del
tamburo e relativi cuscinetti a sfera,
riscaldatori ed elementi riscaldanti,
comprese pompe di calore, tubazioni
e relative attrezzature, compresi tubi
flessibili, valvole, filtri e acquastop,
circuiti stampati, display elettronici,
pressostati, termostati e sensori,
software e firmware compreso il
software di reset, porta, cerniera della
porta e guarnizioni, altre guarnizioni,
gruppo di chiusura della porta,
periferiche in plastica come i
distributori di detersivi. Si prega di
notare che alcuni di questi pezzi di
ricambio sono disponibili solo per i
riparatori professionisti e che non tutti
i pezzi di ricambio sono rilevanti per
tutti i modelli.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
Page 7
3. DESCRIZIONE DEL PRODOTTO
6
7
10
4
5
8
9
3
1 2
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
A
B
C
Prod.No.
D
A
B
C
3.1 Panoramica dell'apparecchiatura
ITALIANO 7
Pannello comandi
1
Coperchio
2
Maniglia di apertura del coperchio
3
Per mettere in piano
4
l'elettrodomestico
Tubo di carico
5
Informazioni per il prodotto di registro.
La targhetta identificativa riporta il
nome del modello (A), il numero di
prodotto (B), le classificazioni elettriche
(C) e il numero di serie (D).
Tubo flessibile di scarico
6
Cavo di alimentazione
7
Bulloni per il trasporto
8
Supporto tubo
9
Targhetta dei dati
10
La targhetta identificativa riporta il nome
del modello (A), il numero di prodotto (B ) e
il numero di serie (C).
Page 8
2
1
1
2
1
2
www.electrolux.com8
4. DATI TECNICI
Dimensioni Larghezza/Altezza/Profon‐
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso di
sporco e umidità, eccetto dove l'apparecchiatura a
bassa tensione non ha una protezione contro l'umidità
Pressione dell’acqua di
alimentazione
Alimentazione dell'acqua
Carico massimo Cotone 7 kg
Velocità di Centrifuga Velocità massima di centri‐
1)
Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4'' .
5. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Disimballaggio e posizionamento
dità totale
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
fuga
39,7 cm /89,0 cm /59,9 cm
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
951 giri/min
1.
2.
Page 9
90O90
O
3/4”
3/4”
1/2”
3/4”
0.3-10 bar
FI
DK
SE
NO
ITALIANO 9
3. 4.
Consigliamo di conservare l'imballaggio e i bulloni per il trasporto
per quando si trasporta l'apparecchiatura.
Regolare l'apparecchiatura in modo adeguato per evitare le vibrazioni, il rumore e il
movimento dell'apparecchiatura stessa mentre è in funzione.
AVVERTENZA!
Non mettere cartone, legno o materiali equivalenti sotto i piedini
dell'apparecchiatura per regolarne il livello.
5.2 Tubo di carico
Gli accessori forniti con l'apparecchio
possono variare a seconda del modello.
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se il tubo di carico
dell'acqua è troppo corto.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell'acqua.
Page 10
min.600 mm
max.1000 mm
www.electrolux.com10
5.3 Scarico dell'acqua
Il tubo di scarico dovrebbe trovarsi a un'altezza non inferiore a 600 mm e non superiore a
1000 mm.
È possibile prolungare il tubo di scarico fino a un massimo di 4000 mm. Contattare il Centro
Assistenza autorizzato per l'altro tubo di scarico e la prolunga.
5.4 Collegamento elettrico
Al termine dell'installazione è possibile
collegare la spina di rete alla presa di
corrente.
La targhetta di identificazione e il capitolo
"Dati tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano
compatibili con l'alimentazione di rete.
Verificare che l'impianto elettrico
domestico possa sopportare il carico
massimo richiesto, tenendo conto anche
di eventuali altri apparecchi in uso.
Collegare l’apparecchiatura a una
presa elettrica con messa a terra.
Il cavo di alimentazione deve essere
facilmente accessibile dopo
l’installazione dell’apparecchiatura.
Per qualsiasi intervento elettrico
necessario per l'installazione di questa
apparecchiatura, contattare il nostro
Centro di Assistenza Autorizzato.
Il costruttore declina qualsiasi
responsabilità per danni o lesioni causati
dal mancato rispetto della suddetta
norma di sicurezza.
Page 11
6. PANNELLO DEI COMANDI
9h
6h
3h
1 2 3
89
6
5
7
4
6.1 Descrizione del pannello dei comandi
Manopola dei programmi
1
Centrifuga pulsante touch riduzione
2
3
Temperatura pulsante touch
4
Prelavaggio pulsante touch
Partenza Ritardata pulsante touch
5
6
Extra Risciacquo pulsante touch
7
Rapido pulsante touch
8
Avvio/Pausa pulsante touch
Spie
9
Spia oblò bloccato
Spia Fine ciclo
Spia della funzione Sicurezza
bambino
ITALIANO 11
7. TABELLA DEI PROGRAMMI
Programma
Temperatura
predefinita
Gamma di tem‐
peratura
Programmi di lavaggio
Eco 40-60
1)
40 °C
Cotoni
40 °C
90 °C - A freddo
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
locità cen‐
trifuga
1000
giri/min
(1000 - 400
giri/min)
1000
giri/min
(1000 - 400
giri/min)
Cari‐
co
mas‐
simo
7 kg Cotone bianco e colorato sintetico. Capi
7 kg Cotone bianco e colorato. Capi normal‐
Descrizione del programma
(Tipo di carico e livello di sporco)
normalmente sporchi. Il consumo di ener‐
gia si riduce e la durata del programma di
lavaggio viene allungata, garantendo buoni
risultati di lavaggio.
mente, molto e poco sporchi
Page 12
www.electrolux.com12
Programma
Temperatura
predefinita
Gamma di tem‐
peratura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
Cari‐
Descrizione del programma
co
(Tipo di carico e livello di sporco)
mas‐
simo
locità cen‐
trifuga
Sintetici
40 °C
60 °C - A freddo
1000
giri/min
(1000 - 400
3 kg Capi in tessuti sintetici o misti. Capi nor‐
malmente sporchi.
giri/min)
Delicati
30 °C
40 °C - A freddo
1000
giri/min
(1000 - 400
giri/min)
2 kg Tessuti delicati quali ad esempio acrili‐
ci, viscosa e tessuti misti che richiedo‐
no un lavaggio più delicato. Capi normal‐
mente e poco sporchi.
Programmi speciali
Express Ca‐
re
40°C
60 °C – A freddo
Rapido 30'
40 °C
40 °C - 30 °C
Rapido 14'
30 °C
1000
giri/min
(1000 - 400
giri/min)
1000
giri/min
(1000 - 400
giri/min)
800 giri/min
(800 - 400
giri/min)
3 kg Cotoni e sintetici. Programma per lavare il
bucato quotidianamente, in poco tempo.
Capi normalmente e poco sporchi.
3 kg Capi in tessuti sintetici e misti. Capi po‐
co sporchi.
1,5 kg Capi in tessuti sintetici e misti. Sporco
molto leggero e capi da rinfrescare.
Ulteriori programmi di lavaggio
Centrifuga 1000
giri/min
(1000 - 400
7 kg Tutti i tessuti, a parte i capi in lana e i
tessuti delicati. Per centrifugare la bian‐
cheria e scaricare l’acqua nel cesto.
giri/min)
Scarico - 7 kg Per scaricare l’acqua nel cesto. Tutti i tes‐
suti.
Risciacquo 1000
giri/min
(1000 - 400
giri/min)
7 kg Per risciacquare e centrifugare la bianche‐
ria. Tutti i tessuti, eccetto lana e tessuti
molto delicati. Ridurre la velocità di centri‐
fuga in base al tipo di biancheria.
Page 13
ITALIANO 13
Programma
Temperatura
predefinita
Gamma di tem‐
peratura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
Cari‐
Descrizione del programma
co
(Tipo di carico e livello di sporco)
mas‐
simo
locità cen‐
trifuga
Anti-allergie
60°C
1000
giri/min
(1000 - 400
giri/min)
7 kg Capi in cotone bianco. Questo program‐
ma rimuove i micro-organismi grazie a una
fase di lavaggio con la temperatura mante‐
nuta al di sopra dei 60°C per diversi minuti.
Ciò consente di aiutare in fase di rimozione
di germi, batteri, micro-organismi e particel‐
le. Un'ulteriore fase di risciacquo garantisce
una corretta rimozione dei residui di deter‐
sivo e delle particelle di polline/allergeni. In
questo modo il lavaggio è più efficace.
Piumini
40°C
60 °C - A freddo
Sport
30 °C
40 °C - A freddo
800 giri/min
(800 - 400
giri/min)
1000
giri/min
(1000 - 400
3 kg Programma di lavaggio speciale per singo‐
le coperte in tessuto sintetico, piumino
d’oca, copriletto ecc.
3 kg Capi sintetici e delicati. Capi poco spor‐
chi o da rinfrescare.
giri/min)
Lana/Seta
40°C
40 °C - A freddo
1)
Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in
grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a
40 °C o 60 °C, insieme nello stesso ciclo.
Per la temperatura raggiunta nella lavanderia, la durata del programma e altri
dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere
quelli che funzionano a temperature più basse e durano più a lungo.
2)
Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se
sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.
1000
giri/min
(1000 - 400
giri/min)
1 kg Indumenti di lana lavabili a macchina, a
mano e altri tessuti che riportano sull’eti‐
chetta il simbolo di “lavaggio a mano”
Compatibilità delle opzioni programma
2)
OPZIONI
Centrifuga
Programma
Eco 40-60 ■ ■ ■ ■ ■ ■ ■
Page 14
www.electrolux.com14
OPZIONI
Centrifuga
Programma
Cotoni ■ ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■ ■
Express Care
Rapido 30'
Rapido 14'
■ ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
Centrifuga ■ ■
Scarico ■
Risciacquo ■ ■ ■ ■ ■
Anti-allergie ■ ■ ■ ■ ■ ■
Piumini ■ ■
Sport ■ ■ ■ ■ ■ ■
Lana/Seta
■ ■ ■ ■ ■
Detergenti idonei per i programmi di lavaggio
Programma
Polvere
universa‐
1)
le
Liquido
universale
Liquido
per colo‐
rati
Delicati in
lana
Speciale
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni
Sintetici
Delicati
▲ ▲ ▲ -- --
▲ ▲ ▲ -- --
-- -- -- ▲ ▲
Express Care
Rapido 30'
Rapido 14'
Anti-allergie
Piumini
-- ▲ ▲ -- --
-- ▲ ▲ -- --
-- ▲ ▲ -- --
▲ ▲ -- -- ▲
-- -- -- ▲ ▲
Page 15
ITALIANO 15
Programma
Sport
Lana/Seta
1)
A temperature superiori a 60 °C si consiglia l’uso di detersivo in polvere.
▲ = Consigliato -- = Non consigliato
7.1 Woolmark Apparel Care - Blu
8. OPZIONI
8.1 Introduzione
Le opzioni/funzioni non sono
disponibili con tutti i
programmi di lavaggio.
Controllare la compatibilità
fra opzioni/funzioni e i
programmi di lavaggio nella
"Tabella dei programmi".
Un’opzione/funzione può
escludere l’altra, in questo
caso l’apparecchiatura non
consente di impostare le
opzioni/funzioni
incompatibili.
8.2 Temperatura
Impostare questa opzione per modificare
la temperatura predefinita.
Spia = acqua fredda.
L'indicatore della temperatura impostata
si accende.
Polvere
universa‐
1)
le
-- ▲ ▲ -- ▲
-- -- -- ▲ ▲
Liquido
universale
Liquido
per colo‐
rati
Il lavaggio lana di questa apparecchiatura
è stato approvato dalla Woolmark Compa‐
ny per lavare indumenti di lana con etichet‐
ta riportante la dicitura “lavaggio a mano” a
patto che i capi vengano lavati seguendo
le istruzioni riportate dal produttore della
lavabiancheria. Per ulteriori istruzioni sul‐
l'asciugatura e sulla biancheria fare riferi‐
mento all'etichetta. M1145
Il simbolo Woolmark è un marchio di Certi‐
ficazione in molti paesi.
Delicati in
lana
8.3 Centrifuga
Questa opzione consente di modificare
la velocità di centrifuga predefinita.
La spia della velocità impostata si
accende.
Opzioni centrifuga aggiuntive:
No centrifuga finale
• Impostare questa opzione per
disattivare tutte le fasi di centrifuga. È
disponibile solo la fase di scarico.
• La spia corrispondente si accende.
• Impostare questa opzione per tessuti
molto delicati.
• La fase di risciacquo utilizza più
acqua per alcuni programmi di
lavaggio.
Stop acqua in vasca
• Impostare questa opzione per evitare
che la biancheria si sgualcisca.
• La spia corrispondente si accende.
• Al termine del programma è presente
dell’acqua nel cesto.
Speciale
Page 16
www.electrolux.com16
• Il cesto ruota regolarmente in modo
da non sgualcire la biancheria.
• Il coperchio resta bloccato. Prima di
aprire il coperchio si deve scaricare
l'acqua.
Per scaricare l'acqua fare
riferimento al capitolo "Al
termine del programma".
Ciclo notturno
• Impostare questa opzione per
annullare tutte le fasi di centrifuga ed
avviare un lavaggio silenzioso.
• La fase di risciacquo per alcuni
programmi di lavaggio utilizza più
acqua.
• La spia corrispondente si accende.
• Il programma di lavaggio termina con
l’acqua nel cesto. Il cesto ruota
regolarmente in modo da non
sgualcire la biancheria.
• Il coperchio resta bloccato. Prima di
aprire il coperchio si deve scaricare
l'acqua.
Per scaricare l'acqua fare
riferimento al capitolo "Al
termine del programma".
8.4 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio
prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Questa opzione può
aumentare la durata del
programma.
8.5 Partenza Ritardata
Con questa opzione è possibile
posticipare l'avvio di un programma di 9,
6 o 3 ore.
L'indicatore dell'opzione e l'indicatore del
valore impostato sono accesi.
Dopo aver sfiorato il pulsante Avvio/
Pausa
alla rovescia. Il coperchio è bloccato.
l'apparecchiatura inizia il conto
8.6 Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia corrispondente si accende.
8.7 Rapido
Con questa opzione è possibile ridurre la
durata del programma.
Impostare questa opzione per capi
leggermente sporchi o da rinfrescare.
La spia corrispondente si accende.
Questa opzione non è disponibile per
ogni programma. Per ulteriori dettagli
rimandiamo alla compatibilità delle
opzioni Programma nel capitolo
"Programmi".
8.8 Avvio/Pausa
Premere il tasto Avvio/Pausa per
avviare, mettere in pausa
l'apparecchiatura o interrompere un
programma in funzione.
9. IMPOSTAZIONI
9.1 Sicurezza bambino
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
• Per attivare/disattivare questa
opzione, premere
contemporaneamente e
finché la spia si accende/spegne.
Attivazione dell'opzione:
Page 17
A
ITALIANO 17
• Dopo aver premuto , le opzioni e il
selettore dei programmi si bloccano.
• Prima di premere il tasto , non è
possibile avviare l'apparecchiatura.
9.2 Segnali acustici
Viene emesso un segnale acustico
quando:
• Il programma è terminato.
• Se l'apparecchiatura presenta un
problema.
Per disattivare/attivare i segnali
acustici, premere contemporaneamente
e per 3 secondi.
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.
10. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
In fase di installazione o
prima di usare
l'apparecchiatura si potrebbe
vedere la presenza di acqua
nell'apparecchiatura. Questa
è acqua residua
nell'apparecchiatura dopo un
test funzionale completo in
fabbrica al fine di garantire
che l'apparecchiatura venga
consegnata ai clienti in
condizioni perfette e non
presenti nessun problema.
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Mettere una piccola quantità di
detersivo nella vaschetta per la fase
di lavaggio.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
11. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
11.1 Caricare la biancheria
1. Aprire il coperchio
dell'apparecchiatura.
2. Premere il tasto A.
Il cesto si apre automaticamente.
3. Mettere la biancheria nel cesto, un
capo per volta.
4. Scuotere i capi prima di introdurli
nell'apparecchiatura.
Accertarsi di non mettere troppa
biancheria nel cesto.
5. Chiudere il cesto e il coperchio.
ATTENZIONE!
Prima di chiudere il
coperchio
dell'apparecchiatura,
accertarsi che il cesto sia
chiuso correttamente.
11.2 Scomparti del detersivo.
Uso di detersivi e additivi
1. Misurare i detergenti indicati e
l’ammorbidente.
2. Versare il detersivo e l’ammorbidente
nelle rispettive vaschette pulite.
Page 18
www.electrolux.com18
Attenersi sempre alle
istruzioni presenti sulla
confezione dei detersivi;
consigliamo tuttavia di non
superare il livello massimo
indicato. Questa quantità
garantirà comunque risultati
di lavaggio ottimali.
Quando vengono usati
detersivi liquidi, aggiungerli
in una pallina dosatrice
(fornita dal produttore del
detersivo). Mettere la pallina
dosatrice nel cestello della
lavatrice, sopra agli
indumenti.
Vaschetta del detersivo per la fase di prelavaggio o ammollo.
Vaschetta del detersivo per la fase di lavaggio.
Scomparto degli additivi liquidi (ammorbidente, amido).
Il segno M indica il livello massimo di additivi liquidi.
11.3 Impostazione di un programma
1. Ruotare il selettore dei programmi e
impostare il programma:
• La spia
2. Se necessario, modificare la
temperatura e la velocità di
centrifuga o aggiungere le opzioni
disponibili. Quando si attiva
un'opzione, la spia dell'opzione
impostata si accende.
Nel caso di impostazione
errata, la spia lampeggia
in rosso.
lampeggia.
11.4 Avvio del programma
senza partenza ritardata
Premere .
• La spia smette di lampeggiare
e rimane accesa.
• Il programma si avvia, il coperchio
si blocca, la spia
si accende.
• La pompa di scarico può rimanere
in funzione per un breve lasso di
tempo all’inizio del ciclo di
lavaggio.
11.5 Avvio del programma con partenza ritardata
1. Premere per impostare il ritardo
desiderato.
La spia del ritardo impostato è accesa.
La spia
2. Premere :
Per annullare la partenza ritardata:
è accesa.
• L’apparecchiatura inizia il conto
alla rovescia.
• Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
È possibile annullare o
modificare l’impostazione
della partenza ritardata
prima di premere .
a. Premere
l'apparecchiatura in pausa.
per mettere
Page 19
ITALIANO 19
b. Premere finché la spia del
ritardo impostato si spegne.
Premere nuovamente per
avviare immediatamente il
programma.
11.6 AutoSense System Rilevamento del carico
Dopo aver toccato il pulsante Avvio/
Pausa :
Il AutoSense System inizia a stimare il
peso del carico per calcolare la durata
effettiva del programma.
L’elettrodomestico regola
automaticamente la durata del
programma in base al carico per ottenere
i risultati migliori di lavaggio nel minor
tempo possibile
Il AutoSense System non è
disponibile con tutti i
programmi, quali: Lana/Seta,
Rapido 14' e i programmi
con cicli brevi.
11.7 Interruzione di un programma e modifica delle opzioni
È possibile modificare solo alcune
opzioni prima che si attivino.
1. Premere .
La spia lampeggia.
2. Modifica delle opzioni.
3. Premere nuovamente .
Il programma prosegue.
11.8 Annullamento di un programma in corso
1. Portare il selettore dei programmi su
per annullare il programma e
disattivare l'apparecchiatura.
2. Ruotare nuovamente il selettore dei
programmi per attivare
l'apparecchiatura. A questo punto è
possibile impostare un nuovo
programma di lavaggio.
Prima di iniziare il nuovo
programma,
l'apparecchiatura potrebbe
scaricare l'acqua. In tal caso,
accertarsi che il detersivo sia
ancora nella vaschetta
corrispondente, in caso
contrario aggiungere di
nuovo il detersivo.
11.9 Apertura del coperchio
Quando un programma o la partenza
ritardata sono attivi, la porta
dell’apparecchiatura è bloccata. La spia
è accesa.
ATTENZIONE!
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo alti, non è possibile
aprire il coperchio.
Aprire il coperchio durante i primi 10
minuti del ciclo e quando è attiva la
partenza ritardata:
1. Premere per mettere in pausa
l'apparecchiatura.
2. Attendere che si spenga la spia di
blocco del coperchio .
3. È possibile aprire il coperchio.
4. Chiudere il coperchio e premere
nuovamente
partenza ritardata) proseguono.
Aprire il coperchio quando è in
funzione il programma:
1. Ruotare il selettore dei programmi in
posizione
l'apparecchiatura.
2. Attendere alcuni minuti, quindi aprire
il coperchio dell'apparecchiatura.
3. Chiudere il coperchio e impostare
nuovamente il programma.
. Il programma (o la
per disattivare
11.10 Al termine del
programma
• L'apparecchiatura si ferma
automaticamente.
• Se attivi, vengono emessi dei segnali
acustici.
• La spia del tasto si spegne.
Page 20
www.electrolux.com20
• La spia del coperchio bloccato si
spegne.
• La spia è accesa.
• È possibile aprire il coperchio.
• Togliere la biancheria
dall'apparecchiatura. Assicurarsi che
il cesto sia vuoto.
• Chiudere il rubinetto dell'acqua.
• Portare il selettore dei programmi
sulla posizione
l'apparecchiatura.
• Tenere il coperchio socchiuso per
evitare muffa e cattivi odori.
Il programma di lavaggio è terminato,
ma c'è acqua nel cesto:
• Il cesto ruota regolarmente in modo
da non sgualcire i tessuti.
• La spia dell'oblò bloccato è
accesa. La spia lampeggia. Il
coperchio resta bloccato.
• Prima di aprire il coperchio si deve
scaricare l'acqua.
Per scaricare l'acqua:
1. Se necessario, ridurre la velocità di
centrifuga. Se si imposta
l'apparecchiatura esegue solo la fase
di scarico.
2. Premere . L'apparecchiatura
scarica l'acqua ed esegue la
centrifuga.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
per disattivare
,
4. Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
L'apparecchiatura scarica ed
esegue automaticamente la
centrifuga dopo circa 18 ore
(ad eccezione del
programma Lana).
11.11 Standby
Alcuni minuti dopo il termine del
programma di lavaggio, se
l'apparecchiatura non viene spenta si
attiva la modalità di risparmio energetico.
Lo stato del risparmio di energia riduce il
consumo energetico quando
l'apparecchiatura è in standby.
• Tutte le spie si spengono.
• La spia
• Premere una delle opzioni per
disattivare lo stato del risparmio di
energia.
lampeggia lentamente.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione di risparmio
energetico non si attiva per
ricordarvi di scaricare
l'acqua.
12. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Il carico di biancheria
• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati potrebbero
perdere colore al primo lavaggio. Si
consiglia di lavarli separatamente le
prime due volte.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
Page 21
ITALIANO 21
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano);
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
• Evitare di lavare indumenti con peli di
animali o indumenti di bassa qualità
che rilasciano molta lanugine, dato
che ciò potrebbe bloccare il circuito di
scarico e richiedere l'intervento del
Servizio di assistenza.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).
• Svuotare le tasche e distendere gli
indumenti.
12.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
12.3 Tipo e quantità di detersivo
La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle
prestazioni di lavaggio, ma aiuta anche
ad evitare sprechi e a proteggere
l'ambiente:
• Usare solo detersivi e altri additivi
adatti ai lavaggi in lavabiancheria: Per
prima cosa, attenersi a queste regole
generiche:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato,
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di
sporcizia, temperatura di lavaggio e
durezza dell'acqua utilizzata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello
massimo indicato ( ).
• Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di
detersivo se:
– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il
lavaggio.
• Quando si usano capsule o pastiglie
di detersivo, metterle sempre
all'interno del cestello, non nel
cassetto del detersivo.
Una quantità insufficiente di detersivo
può causare:
• risultati di lavaggio insoddisfacenti,
• l’ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell’apparecchiatura.
Page 22
www.electrolux.com22
Una quantità eccessiva di detersivo
può causare:
• formazione di schiuma,
• riduzione dell’effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.
12.4 Suggerimenti ecologici
Per risparmiare acqua, energia e
contribuire a proteggere l’ambiente,
consigliamo di attenersi a questi
suggerimenti:
• Per la biancheria normalmente
sporca è possibile evitare il
prelavaggio per limitare i consumi di
detersivo e acqua (con effetti positivi
anche sull’ambiente).
• Caricando l’apparecchiatura alla
capacità massima indicata per ogni
programma è possibile ridurre il
consumo di energia e di acqua.
• Con un pretrattamento adeguato, è
possibile rimuovere le macchie e lo
sporco ostinato; il bucato può quindi
essere lavato a una temperatura più
bassa.
• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
13. PULIZIA E CURA
indicata dal produttore del detersivo.
Controllare inoltre la durezza
dell’acqua del proprio sistema
domestico. Fare riferimento a
“Durezza dell’acqua”.
• Impostare la velocità di centrifuga
massima possibile per i programmi
di lavaggio selezionati prima di
asciugare il bucato
nell’asciugabiancheria. In questo
modo si risparmia energia durante
l’asciugatura!
12.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
13.1 Programma di pulizia periodica
La pulizia periodica aiuta a prolungare
la durata dell'apparecchiatura.
Dopo ogni ciclo, tenere lo sportello e il
cassetto del detersivo leggermente
socchiusi per far circolare l'aria e
asciugare l'umidità all'interno
dell'apparecchiatura. In questo modo si
eviteranno muffe e odori.
Se l'apparecchiatura non viene utilizzata
per un lungo periodo di tempo, chiudere
il rubinetto dell'acqua e staccare la spina.
Programma indicativo di pulizia
periodica
Disincrostazione Due volte l’anno
Lavaggio di manu‐
tenzione
Pulizia della guar‐
nizione del coper‐
chio
Pulizia del cesto Ogni due mesi
Pulizia del casset‐
to del detersivo
Pulizia del tubo di
carico e del filtro
della valvola
I paragrafi seguenti spiegano come si
deve pulire ogni parte.
Una volta al mese
Ogni due mesi
Ogni due mesi
Due volte l’anno
Page 23
ITALIANO 23
13.2 Rimuovere gli oggetti
estranei
Assicurarsi che le tasche
siano vuote e che tutti gli
elementi sciolti siano legati
prima di eseguire il ciclo.
Fare riferimento alla sezione
“Carico di biancheria” in
“Consigli e suggerimenti
utili”.
Rimuovere eventuali oggetti estranei
(come clip di metallo, bottoni, monete,
ecc.) che si possono trovare nel filtro del
tubo di carico e nel tamburo. Fare
riferimento ai paragrafi “Pulizia del
cestello” e “Pulizia del tubo di carico e
del filtro della valvola”. Se necessario,
contattare il Centro di Assistenza
Autorizzato.
13.3 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non
utilizzare spugne abrasive o materiale
abrasivo.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
13.4 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
13.5 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al capitolo
dedicato alla Pulizia del
cesto.
13.6 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con
la temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
13.7 Guarnizione coperchio
Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nella
parte interna. Pulirla se necessario con
un detergente in crema a base di
Page 24
1 2 3
1
2
3
21
3
4
1
90O90
O
www.electrolux.com24
ammoniaca senza graffiare la superficie
della guarnizione.
Osservare le istruzioni
riportate sulle confezioni dei
prodotti.
13.8 Pulizia del contenitore del detersivo
13.9 Pulizia del tubo di carico e del filtro della valvola
13.10 Precauzioni antigelo
Se si installa l’apparecchiatura in un’area
in cui la temperatura può scendere al di
sotto di 0°C, togliere l'acqua residua dal
tubo di carico dell'acqua e dalla pompa di
scarico.
1. Chiudere il rubinetto dell’acqua.
2. Rimuovere il tubo di carico
dell'acqua.
3. Rimuovere il tubo di scarico dal
supporto posteriore e sganciarlo dal
lavandino o dal rubinetto.
Eseguire questa procedura
anche quando si desidera
eseguire lo scarico di
emergenza.
4. Inserire le estremità di ogni tubo di
carico e scarico in un recipiente.
Lasciare che l'acqua fuoriesca dai
tubi.
5. Impostare il programma Scarico e
farlo funzionare fino alla fine del
ciclo.
6. Ruotare il selettore dei programmi in
posizione On/Off per disattivare
l'apparecchiatura.
7. Staccare la spina dall’alimentazione
elettrica.
Page 25
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0 °C prima di utilizzare
nuovamente
l'apparecchiatura. Il
produttore non è
responsabile dei danni
causati da temperature
basse.
14. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
14.1 Codici di allarme e possibili guasti
L'apparecchiatura non si avvia o si blocca durante il funzionamento.
Cercare dapprima di risolvere il problema (fare riferimento alla
tabella).
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di
eseguire qualsiasi controllo.
In caso di problemi, vengono emessi dei segnali acustici. La spia
rossa del tasto Avvio/Pausa lampeggia e una delle spie della fase si
accende a indicare un codice allarme:
ITALIANO 25
Problema Possibile soluzione
• Controllare che il rubinetto dell'acqua sia aperto.
L'apparecchiatura
non carica l'acqua in
modo appropriato.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a questo
proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.
• Controllare che il collegamento del tubo di carico dell'ac‐
qua sia stato eseguito correttamente.
• Questo problema potrebbe essere causato dal filtro di in‐
gresso ostruito. Si prega di contattare il Centro Assistenza
Autorizzato.
• Assicurarsi che il filtro del tubo di carico e il filtro della val‐
vola non siano ostruiti. Fare riferimento al capitolo "Pulizia
e cura".
Page 26
www.electrolux.com26
• Controllare che lo scarico del lavello non sia ostruito.
L'apparecchiatura
non scarica l'acqua.
• Verificare che il tubo di scarico non sia attorcigliato o pie‐
gato.
• Questo problema potrebbe essere causato dal filtro di sca‐
rico ostruito. Si prega di contattare il Centro Assistenza
Autorizzato.
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
• Impostare il programma di scarico se si seleziona un pro‐
gramma senza fase di scarico.
• Impostare il programma di scarico se si sceglie un'opzione
che termina con l'acqua in vasca.
• Assicurarsi che le porte del cesto siano chiuse corretta‐
Le porte del cesto
mente.
dell'apparecchiatura
sono aperte o non
sono chiuse corretta‐
mente.
La spia del tasto Avvio/Pausa lampeggia 11 volte in rosso e 1 (o 2 o 3) in giallo: l’ali‐
mentazione di rete è instabile. Attendere che l’alimentazione si stabilizzi.
In caso di problema diverso con la lavabiancheria, vedere la tabella
di seguito per le possibili soluzioni.
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Assicurarsi che il coperchio dell'apparecchiatura e la porta
del cesto siano chiusi.
• Assicurarsi che il fusibile all'interno del quadro elettrico
Il programma non si
avvia.
non sia danneggiato.
• Assicurarsi di aver premuto il tasto Avvio/Pausa .
• Se è stata impostata la Partenza ritardata, annullare l'im‐
postazione o attendere il termine del conto alla rovescia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
L'apparecchiatura ca‐
rica e scarica imme‐
diatamente l'acqua.
• Accertarsi che il tubo di scarico sia nella posizione corret‐
ta. Il tubo flessibile potrebbe essere posizionato troppo
basso. Fare riferimento alla sezione "Istruzioni di installa‐
zione".
• Impostare il programma di centrifuga.
La fase di centrifuga
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.
• Questo problema potrebbe essere causato dal filtro di sca‐
rico ostruito. Si prega di contattare il Centro Assistenza
Autorizzato.
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a proble‐
mi di sbilanciamento.
Page 27
Problema Possibile soluzione
• Assicurarsi che i raccordi dei tubi dell'acqua siano serrati e
non vi siano perdite d'acqua.
Presenza di acqua
sul pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non sia‐
no danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
• Verificare che non sia stato selezionato un programma di
lavaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
Non è possibile apri‐
re il coperchio del‐
l'apparecchiatura.
• Impostare il programma di scarico o di centrifuga se è pre‐
sente dell’acqua nel cesto.
• Assicurarsi che l'apparecchiatura sia alimentata dalla cor‐
rente elettrica.
• Questo problema può essere causato da un malfunziona‐
mento dell'apparecchiatura. Contattare il Centro Assisten‐
za Autorizzato.
• Assicurarsi che il livellamento dell'apparecchiatura sia cor‐
retto. Fare riferimento alla sezione "Istruzioni di installazio‐
L'apparecchiatura
emette un rumore
anomalo e vibra.
ne".
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto sia‐
no stati rimossi. Fare riferimento alla sezione "Istruzioni di
installazione".
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
La durata del pro‐
gramma aumenta o
diminuisce durante
l'esecuzione del pro‐
• AutoSense System consente di regolare la durata del pro‐
gramma a seconda del tipo e delle dimensioni del carico di
bucato. Consultare la “Funzione di rilevamento del carico
AutoSense System" nel capitolo "Utilizzo quotidiano".
gramma.
• Aumentare la dose di detersivo o utilizzare un altro prodot‐
I risultati del lavaggio
non sono soddisfa‐
centi.
to.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
Troppa schiuma nel
• Ridurre la quantità di detersivo.
cesto durante il ciclo
di lavaggio.
ITALIANO 27
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il
programma riprende dal punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di
Assistenza Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano
sulla targhetta dei dati.
Page 28
www.electrolux.com28
15. VALORI DI CONSUMO
15.1 Introduzione
Per informazioni dettagliate sull’etichetta energetica,
vedere il sito www.theenergylabel.eu.
Il codice QR sull’etichetta energetica fornita con
l’apparecchiatura riporta un link web alle
informazioni correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL dell’UE.
Conservare l’etichetta energetica come riferimento
insieme al manuale d’uso e a tutti gli altri documenti
forniti con questa apparecchiatura.
È possibile trovare le stesse informazioni anche in
EPREL utilizzando il link https://eprel.ec.europa.eu
e il nome del modello e il numero di prodotto che si
trovano sulla targhetta dell’apparecchiatura. Fare
riferimento al capitolo "Descrizione del prodotto” per
la posizione della targhetta di identificazione.
15.2 Legenda
kg Carico di biancheria. h:mm Durata del programma:
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d’acqua. giri/minVelocità di centrifuga.
% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di
centrifuga, maggiore è il rumore e minore è l’umidità residua.
I valori e la durata del programma possono variare a seconda delle
diverse condizioni (ad es. temperatura ambiente, temperatura e pressione
dell’acqua, dimensione del carico e tipo di biancheria, tensione di
alimentazione) e anche se si modifica l’impostazione predefinita di un
programma.
15.3 Conforme al regolamento UE 2019/2023 della Commissione
Eco 40-60 pro‐
gramma
Pieno carico 7 1.160 50 3:25 60 48 951
kg kWh Litri h:mm % °C
giri/
min
1)
Page 29
ITALIANO 29
Eco 40-60 pro‐
gramma
kg kWh Litri h:mm % °C
giri/
min
Mezzo carico 3,5 0.630 39 2:40 60 41 951
1/4 di carico 2 0.400 32 2:40 62 29 951
1)
Velocità massima di centrifuga.
Consumo di potenza in diverse modalità
Spento (W) Stand-by (W)
Partenza ritar‐
data (W)
0.48 0.48 4.00
La modalità Spento/Standby dura al massimo 15 minuti.
15.4 Programmi comuni
Questi valori sono solo indicativi.
Programma
2)
Cotoni
90 °C
Cotoni
60 °C
Cotoni 20°
3)
20 °C
Sintetici
40 °C
4)
Delicati
30 °C
Lana/Seta
30 °C
1)
Indicatore di riferimento della velocità di centrifuga.
2)
Adatto per il lavaggio di tessuti molto sporchi.
3)
Adatta per lavare cotone, tessuti sintetici e misti poco sporchi.
4)
Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.
kg kWh Litri h:mm % °C
7 2.60 85 3:25 60 85 1000
7 1.85 85 3:25 60 55 1000
7 0.40 85 2:45 60 20 1000
3 0.65 55 2:10 37 40 1000
2 0.35 50 1:00 37 30 1000
1 0.20 35 1:10 32 30 1000
giri/
min
1)
1)
Page 30
1
2 3
www.electrolux.com30
16. GUIDA RAPIDA
16.1 Utilizzo quotidiano
Collegare la spina alla presa di corrente.
Aprire il rubinetto dell’acqua.
Caricare la biancheria.
Versare il detersivo e altri trattamenti
nello scomparto adeguato del cassetto
del detersivo.
1. Ruotare il selettore programma per
impostare il programma desiderato.
2. Impostare le opzioni desiderate per
mezzo dei pulsanti touch
corrispondenti.
3. Per avviare il programma, premere il
pulsante Avvio/Pausa .
Al termine del programma, togliere il
bucato. Impostare il selettore programma
su per spegnere l'apparecchiatura.
16.2 Programmi
Programmi Carico Descrizione del prodotto
Eco 40-60 7 kg
Cotoni 7 kg Cotone bianco e colorato.
Sintetici 3 kg Capi in tessuti sintetici o misti.
Delicati 2 kg
Express Care
Rapido 30'
Rapido 14'
Centrifuga 7 kg
Scarico 7 kg
3 kg
3 kg
1,5 kg
Cotoni bianchi e colorati. Capi normalmen‐
te sporchi.
Tessuti delicati quali capi acrilici, in viscosa
e poliestere.
Cotoni e sintetici. Programma breve per bu‐
cato quotidiano.
Capi in tessuti sintetici e misti. Capi poco
sporchi.
Capi in cotone e sintetici leggermente spor‐
chi o indossati una volta.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per centrifuga.
Tutti i tessuti, eccetto lana e tessuti molto
delicati. Programma per scaricare l’acqua.
Page 31
Programmi Carico Descrizione del prodotto
Tutti i tessuti, eccetto lana e tessuti molto
Risciacquo 7 kg
delicati. Programma di risciacquo e centri‐
fuga.
Anti-allergie 7 kg
Piumini 2 kg
Capi in cotone bianco. Questo programma
aiuta anche a rimuovere germi e batteri.
Coperte sintetiche per letto singolo, indu‐
menti imbottiti, piumini e giacche a vento.
Sport 3 kg Capi sportivi.
ITALIANO 31
Lana lavabile a macchina, lana lavabile a
mano e indumenti delicati.
Lana/Seta
1 kg
17. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
Page 32
www.electrolux.com/shop
135996680-A-192021
Loading...
