Page 1
EW2F5820WN
IT Lavabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. DESCRIZIONE DEL PRODOTTO......................................................................7
4. DATI TECNICI.................................................................................................... 7
5. INSTALLAZIONE................................................................................................8
6. ACCESSORI.....................................................................................................11
7. PANNELLO DEI COMANDI..............................................................................12
8. TABELLA DEI PROGRAMMI........................................................................... 13
9. OPZIONI...........................................................................................................17
10. IMPOSTAZIONI.............................................................................................. 18
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 19
12. UTILIZZO QUOTIDIANO................................................................................ 19
13. CONSIGLI E SUGGERIMENTI UTILI.............................................................24
14. PULIZIA E MANUTENZIONE......................................................................... 26
15. VALORI DI CONSUMO.................................................................................. 29
16. RISOLUZIONE DEI PROBLEMI.....................................................................31
PENSIAMO A TE
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
Page 3
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
Page 4
www.electrolux.com4
• L’apparecchiatura è destinata all’uso domestico e
applicazioni simili, come:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Il carico massimo dell'apparecchiatura è 8 kg. Non
superare il carico massimo di ciascun programma
(fare riferimento al capitolo "Programmi").
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei nuovi set di tubi forniti in
dotazione o ancora dei nuovi set di tubi forniti dal
Centro Assistenza Autorizzato.
• I tubi usati non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Pulire l'apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
Page 5
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.
• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
2.3 Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
• Non usare una prolunga se il tubo di
carico dell'acqua è troppo corto.
Contattare il Centro di Assistenza
autorizzato per sostituire il tubo di
carico dell'acqua.
Page 6
www.electrolux.com6
• In fase di disimballaggio
dell'apparecchiatura si può vedere
dell'acqua fuoriuscire dal tubo di
scarico. Questa condizione è
imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.
• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro Assistenza
autorizzato per l'altro tubo di scarico e
la prolunga.
• Verificare che il rubinetto rimanga
accessibile dopo l'installazione.
2.4 Utilizzare
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Prelavare questi
tessuti prima di metterli in lavatrice.
• Non toccare il vetro dell'oblò quando
è in corso un programma. Il vetro può
surriscaldarsi.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
2.5 Illuminazione interna
AVVERTENZA!
Rischio di lesioni.
• Per quanto riguarda la lampada o le
lampade all'interno di questo prodotto
e le lampade di ricambio vendute
separatamente: Queste lampade
sono destinate a resistere a
condizioni fisiche estreme negli
elettrodomestici, come temperatura,
vibrazioni, umidità, o sono destinate a
segnalare informazioni sullo stato
operativo dell'apparecchio. Non sono
destinate ad essere utilizzate in altre
applicazioni e non sono adatte per
l'illuminazione di ambienti domestici.
• Per sostituire la luce interna,
contattare il Centro di Assistenza
autorizzato.
2.6 Assistenza
• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato. Utilizzare esclusivamente
ricambi originali.
• Tenere presente che la riparazione
autonoma o non professionale
possono avere conseguenze sulla
sicurezza e potrebbero invalidare la
garanzia.
• I seguenti pezzi di ricambio saranno
disponibili per 10 anni dopo
l'interruzione del modello: motore e
spazzole del motore, trasmissione tra
motore e tamburo, pompe,
ammortizzatori e molle, tamburo di
lavaggio, ragno del tamburo e relativi
cuscinetti a sfera, riscaldatori ed
elementi riscaldanti, comprese le
pompe di calore, tubazioni e relative
attrezzature, compresi tubi flessibili,
valvole, filtri e acquastop, circuiti
stampati, display elettronici,
pressostati, termostati e sensori,
software e firmware compreso il
software di reset, porta, cerniera della
porta e guarnizioni, altre guarnizioni,
gruppo di chiusura della porta,
periferiche in plastica come i
distributori di detersivi. Si prega di
notare che alcuni di questi pezzi di
ricambio sono disponibili solo per i
riparatori professionisti e che non tutti
i pezzi di ricambio sono rilevanti per
tutti i modelli.
2.7 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
Page 7
1 2 3
5
6
4
9
6
7
10
8
11 12
00000000
00A
Mod.
xxxxxxxxx
000V ~ 00Hz 0000 W
910000000
00
A
B
C
Prod.No.
D
ITALIANO 7
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
smaltimento di componenti elettrici ed
elettronici (WEEE).
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
3. DESCRIZIONE DEL PRODOTTO
3.1 Panoramica dell'apparecchiatura
1
2
3
4
5
6
7
4. DATI TECNICI
Dimensioni Larghezza/Altezza/Profon‐
Piano di lavoro
Erogatore del detersivo
Pannello comandi
Maniglia dell'oblò
Targhetta dei dati
Adesivo promemoria rapido
Per mettere in piano
l'elettrodomestico
dità totale
Tubo flessibile di scarico
8
Collegamento tubo di carico
9
Cavo di alimentazione
10
Bulloni per il trasporto
11
Supporto tubo
12
La targhetta identificativa riporta il no‐
me del modello (A), il numero di prodotto
(B), le classificazioni elettriche (C) e il nu‐
mero di serie (D).
59,7 cm /84,7 cm /56,8 cm
Page 8
1
2
www.electrolux.com8
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso di
sporco e umidità, eccetto dove l'apparecchiatura a
bassa tensione non ha una protezione contro l'umidità
Pressione dell’acqua di
alimentazione
Alimentazione dell'acqua
Carico massimo Cotone 8 kg
Velocità di Centrifuga Velocità massima di centri‐
1)
Collegare il tubo di carico dell'acqua a un rubinetto con filettatura 3/4'' .
5. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Disimballo
1. Apire l'oblò. Togliere tutti gli oggetti
dal cesto.
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
fuga
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
1151 giri/min
la protezione di polistirolo dal fondo.
ATTENZIONE!
Gli accessori forniti con
l'apparecchio possono
variare a seconda del
modello.
2. Collocare l’elemento di imballaggio
sul pavimento dietro
l'apparecchiatura e poggiarlo con
cura sul suo lato posteriore. Togliere
ATTENZIONE!
Non appoggiare la
lavatrice sul davanti.
3. Rimettere l'apparecchiatura in
posizione verticale. Staccare il cavo
di alimentazione e il tubo di scarico
dagli appositi supporti.
Page 9
20º20º
45º45º
ITALIANO 9
AVVERTENZA!
Si può vedere dell'acqua
fuoriuscire dal tubo di
scarico. Ciò è dovuto al
fatto che la lavatrice è
stata testata in fabbrica.
4. Togliere i tre bulloni di trasporto ed
estrarre i distanziatori in plastica.
5. Mettere nei fori i cappucci in plastica
contenuti nel sacchetto del manuale.
con la parete o con altre unità e che vi
sia ricircolo d'aria sotto
all'apparecchiatura stessa.
2. Allentare o stringere i piedini per
regolare il livello. Tutti i piedini devono
saldamente essere appoggiati a terra.
AVVERTENZA!
Non mettere cartone, legno
o materiali equivalenti sotto i
piedini dell'apparecchiatura
per regolarne il livello.
Tubo di carico
ATTENZIONE!
Verificare che non vi siano
danni ai tubi flessibili e che
non vi siano perdite dai
raccordi. Non usare una
prolunga se il tubo di carico
dell'acqua è troppo corto.
Contattare il Centro di
Assistenza per sostituire il
tubo di carico dell'acqua.
1. Collegare il tubo di ingresso dell'acqua
sulla parte posteriore
dell'apparecchiatura.
Consigliamo di
conservare
l'imballaggio e i bulloni
per il trasporto per
quando si trasporta
l'apparecchiatura.
5.2 Informazioni per
l'installazione
Posizionamento e livellamento
Regolare l'apparecchiatura in modo
adeguato per evitare le vibrazioni, il
rumore e il movimento
dell'apparecchiatura stessa mentre è in
funzione.
1. Installare l'apparecchiatura su un
pavimento piano e solido.
L'apparecchiatura deve essere in piano
ed appoggiata in modo stabile. Verificare
che l'apparecchiatura non sia a contatto
2. Posizionarlo a sinistra o destra, a
seconda della posizione del rubinetto.
Assicurarsi che il tubo di carico non sia in
posizione verticale.
3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.
4. Collegare il tubo di carico dell'acqua a
un rubinetto dell'acqua fredda con
filettatura 3/4".
Page 10
www.electrolux.com10
Scarico dell'acqua
Il tubo di scarico dovrebbe trovarsi a
un'altezza non inferiore a 60 cm e non
superiore a 100 cm.
È possibile prolungare il tubo
di scarico fino a un massimo
di 400 cm. Contattare il
Centro Assistenza
autorizzato per l'altro tubo di
scarico e la prolunga.
Sarà possibile collegare il tubo di scarico
in diversi modi:
1. Fare una forma a U col tubo di scarico
e avvolgerlo intorno alla guida del tubo in
plastica.
2. All'estremità del secchiaio - Serrare la
guida al rubinetto dell'acqua o a parete.
Verificare che la guida in
plastica non si muova
quando l'apparecchiatura
scarica e verificare anche
che il tubo di scarico non sia
immerso in acqua. Ci
potrebbe essere un ritorno di
acqua sporca
nell'apparecchiatura.
4. A un tubo verticale dotato di foro di
ventilazione - Inserire il tubo di scarico
direttamente in una conduttura di
scarico. Fare riferimento all'immagine.
L'estremità del tubo di
scarico deve essere sempre
ventilata, perciò il diametro
interno del condotto di
scarico (min. 38 mm = min.
1,5”) deve essere più grande
del diametro esterno del
tubo di scarico.
5. Senza la guida del tubo flessibile in
plastica, verso il sifone di un lavandino Fissare il tubo al sifone, e serrarlo con
una pinza. Fare riferimento all'immagine.
3. Se l'estremità del tubo di scarico è
questa (vedere il disegno), è possibile
inserirla direttamente nel tubo fisso.
Accertarsi che il tubo di scarico formi una
curva per evitare che particelle passino
dal lavandino all'apparecchiatura.
Page 11
ø16
1
W011
2
Collegare il tubo di scarico al sifone e
serrarlo con una pinza. Accertarsi che il
tubo di scarico formi una curva per
evitare che particelle passino dal
lavandino all'apparecchiatura.
6. Posizionare il tubo direttamente in una
conduttura di scarico incassata nel muro
del locale e serrare con un fermo.
5.3 Collegamento elettrico
Al termine dell'installazione è possibile
collegare la spina di rete alla presa di
corrente.
La targhetta di identificazione sul bordo
interno dello sportello
ITALIANO 11
dell'apparecchiatura e il capitolo "Dati
tecnici" indicano i valori elettrici
necessari. Assicurarsi che siano
compatibili con l'alimentazione di rete.
Verificare che l'impianto elettrico
domestico possa sopportare il carico
massimo richiesto, tenendo conto anche
di eventuali altri apparecchi in uso.
Collegare l’apparecchiatura a una
presa elettrica con messa a terra.
Il cavo di alimentazione deve essere
facilmente accessibile dopo
l’installazione dell’apparecchiatura.
Per qualsiasi intervento elettrico
necessario per l'installazione di questa
apparecchiatura, contattare il nostro
Centro di Assistenza Autorizzato.
Il costruttore declina qualsiasi
responsabilità per danni o lesioni causati
dal mancato rispetto della suddetta
norma di sicurezza.
6. ACCESSORI
6.1 Disponibile su
www.electrolux.com/shop
oppure da un rivenditore
autorizzato
Leggere attentamente le istruzioni fornite
con l'accessorio.
Solo l'uso di accessori
approvati da ELECTROLUX
garantisce la conformità agli
standard di sicurezza
dell'apparecchiatura. In caso
di impiego di ricambi non
approvati, i reclami non
avranno seguito.
6.2 Kit piastra di fissaggio
Se si installa l'apparecchiatura su di uno
zoccolo che non è un accessorio fornito
da ELECTROLUX, fissarla nelle piastre
di fissaggio.
Leggere attentamente le istruzioni fornite
con l'accessorio.
6.3 Kit di installazione in colonna
L'asciugatrice può essere installata in
colonna al di sopra della lavabiancheria
soltanto utilizzando l'appropriato kit
di installazione in colonna.
Page 12
1 2 3 4
910
7
6
8
5
www.electrolux.com12
7. PANNELLO DEI COMANDI
AVVERTENZA!
Non sistemare
l'asciugabiancheria sotto alla
lavabiancheria. Verificare il
kit di impilamento
compatibile controllando la
profondità delle
apparecchiature.
7.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
Questa apparecchiatura è stata
progettata con un sistema di scarico
auto-pulente, che consente alle fibre di
lanugine che cadono dai vestiti di essere
scaricate congiuntamente all'acqua, in
modo tale che non si debba accedere a
quest'area per eseguire interventi di
normale manutenzione o pulizia.
Rimandiamo al capitolo "Cura e pulizia"
per informazioni su come eseguire
interventi di manutenzione e pulizia del
dispositivo in modo ottimale.
Il Sistema AutoSense regola
automaticamente la durata del
programma per il bucato presente nel
cesto in modo da ottenere i migliori
risultati di lavaggio nel minor tempo
possibile.
7.2 Descrizione del pannello dei comandi
Manopola dei programmi
1
2
Centrifuga Tasto riduzione
3
Temp. pulsante
Display
4
5
Prelavaggio pulsante
6
Partenza Ritardata pulsante
Page 13
A B
E D
C
ITALIANO 13
7
Extra Risciacquo pulsante
8
Stiro Facile pulsante
9
Avvio/Pausa pulsante
7.3 Display
Pulsanti touch Time Manager
10
A. Area Ora:
• Durata del programma.
• Codici allarme. Fare riferimento al
capitolo "Risoluzione dei
problemi" per la relativa
descrizione.
• Livello del Time Manager .
B. Spia della Partenza ritardata.
C. Spia Sicurezza bambino.
D. Spia Porta bloccata.
• Se accesa, non è possibile aprire
l’oblò.
• Se spenta, è possibile aprire
l’oblò.
• Se lampeggia, non è possibile
aprire l’oblò. Attendere alcuni
minuti fino allo spegnimento della
spia.
E. Spie della fase di lavaggio.
• : fase di lavaggio
• : fase di risciacquo
: fase di centrifuga
•
8. TABELLA DEI PROGRAMMI
Programma
Temperatura
predefinita
Gamma di
temperatura
Programmi di lavaggio
Eco 40-60
1)
40 °C
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
locità cen‐
trifuga
1200
giri/min
(1200- 400
giri/min)
Carico
massimo
8 kg Cotone bianco e colorato sintetico.
Descrizione del programma
(Tipo di carico e livello di sporco)
Capi normalmente sporchi. Il consumo
di energia si riduce e la durata del pro‐
gramma di lavaggio viene allungata,
garantendo buoni risultati di lavaggio.
Page 14
www.electrolux.com14
Programma
Temperatura
predefinita
Gamma di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
Carico
massimo
Descrizione del programma
(Tipo di carico e livello di sporco)
locità cen‐
trifuga
Cotoni
40 °C
90 °C - A fred‐
do
Sintetici
40 °C
60 °C - A fred‐
do
Delicati
30 °C
40 °C - A fred‐
do
1200
giri/min
(1200- 400
giri/min)
1200
giri/min
(1200- 400
giri/min)
1200
giri/min
(1200- 400
giri/min)
8 kg Cotone bianco e colorato. Capi nor‐
malmente, molto e poco sporchi
3 kg Capi in tessuti sintetici o misti. Capi
normalmente sporchi.
2 kg Tessuti delicati quali ad esempio
acrilici, viscosa e tessuti misti che
richiedono un lavaggio più delicato.
Capi normalmente e poco sporchi.
Programmi speciali
Express
Care
40°C
60 °C – A fred‐
1200
giri/min
(1200 - 400
giri/min)
3 kg Cotoni e sintetici. Programma per la‐
vare il bucato quotidianamente, in poco
tempo. Capi normalmente e poco spor‐
chi.
do
Rapido
30min
40 °C
40 °C - 30 °C
Rapido
14min
30 °C
1200
giri/min
(1200- 400
giri/min)
800 giri/min
(800- 400
giri/min)
3 kg Capi in tessuti sintetici e misti. Capi
poco sporchi.
1,5 kg Capi in tessuti sintetici e misti. Spor‐
co molto leggero e capi da rinfrescare.
Ulteriori programmi di lavaggio
Centrifuga 1200
giri/min
(1200- 400
giri/min)
8 kg Tutti i tessuti, a parte i capi in lana e
i tessuti delicati. Per centrifugare la
biancheria e scaricare l’acqua nel ce‐
sto.
Scarico - 8 kg Per scaricare l’acqua nel cesto. Tutti i
tessuti.
Risciacquo 1200
giri/min
(1200- 400
giri/min)
8 kg Per risciacquare e centrifugare la bian‐
cheria. Tutti i tessuti, eccetto lana e
tessuti molto delicati. Ridurre la veloci‐
tà di centrifuga in base al tipo di bian‐
cheria.
Page 15
ITALIANO 15
Programma
Temperatura
predefinita
Gamma di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma ve‐
Carico
massimo
Descrizione del programma
(Tipo di carico e livello di sporco)
locità cen‐
trifuga
Vapore Anti-Al‐
lergy
60°C
1200
giri/min
(1200 - 400
giri/min)
8 kg Capi in cotone bianco. Combina un
programma di lavaggio ad alte presta‐
zioni e vapore per eliminare gli allerge‐
ni e i batteri dai tuoi capi preferiti. Que‐
sto programma mantiene la temperatu‐
ra al di sopra dei 60° riscaldando du‐
rante la fase di lavaggio e l'azione del
vapore sulla fibra consente una rimo‐
zione molto buona dei residui di deter‐
sivo durante il risciacquo.
Piumoni
40°C
60 °C - A fred‐
800 giri/min
(800 - 400
giri/min)
3 kg Programma di lavaggio speciale per
singole coperte in tessuto sintetico,
piumino d’oca, copriletto ecc.
do
Sport
30 °C
40 °C - A fred‐
do
Lana/Seta
40°C
40 °C - A fred‐
do
1)
Secondo la norma UE 2019/2023 della Commissione, questo programma a 40 °C è in
grado di pulire il bucato di cotone con un livello di sporco normale, dichiarato lavabile a
40 °C o 60 °C, insieme nello stesso ciclo.
Per la temperatura raggiunta nella lavanderia, la durata del programma e altri
dati, consultare il capitolo "Valori di consumo".
I programmi più efficienti in termini di consumo energetico sono in genere
quelli che funzionano a temperature più basse e durano più a lungo.
2)
Durante questo ciclo il cesto ruota lentamente per garantire un lavaggio delicato. Se
sembra che il cesto non ruoti o non ruoti adeguatamente, non si tratta di un’anomalia.
1200
giri/min
(1200 - 400
giri/min)
1200
giri/min
(1200 - 400
giri/min)
3 kg Capi sintetici e delicati. Capi poco
sporchi o da rinfrescare.
1,5 kg Indumenti di lana lavabili a macchi‐
na, a mano e altri tessuti che riporta‐
no sull’etichetta il simbolo di “lavaggio
a mano”
2)
Compatibilità delle opzioni programma
Centrifuga
Programma
Eco 40-60 ■ ■ ■ ■ ■ ■
Page 16
www.electrolux.com16
Centrifuga
Programma
Cotoni ■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■
Express Care
Rapido 30min
Rapido 14min
■ ■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
Centrifuga ■ ■
Scarico ■
Risciacquo ■ ■ ■ ■ ■
Vapore Anti-Allergy
■ ■ ■ ■ ■ ■
Piumoni ■ ■
Sport ■ ■ ■ ■ ■ ■
Lana/Seta
■ ■ ■ ■
Detersivi idonei per i programmi di lavaggio
Programma
Polvere
universa‐
1)
le
Liquido uni‐
versale
Liquido per
colorati
Delicati in
lana
Speciali
Eco 40-60 ▲ ▲ ▲ -- --
Cotoni ▲ ▲ ▲ -- --
Sintetici ▲ ▲ ▲ -- --
Delicati -- -- -- ▲ ▲
Express Care
▲ ▲ ▲ -- --
Rapido 30min
Rapido 14min
-- ▲ ▲ -- --
-- ▲ ▲ -- --
Page 17
ITALIANO 17
Programma
Vapore Anti-Al‐
lergy
Piumoni -- -- -- ▲ ▲
Sport -- ▲ ▲ -- ▲
Lana/Seta
1)
A temperature superiori a 60 °C si consiglia l'uso di detersivo in polvere.
▲ = Consigliato -- = Non consigliato
9. OPZIONI
9.1 Temp.
Impostare questa opzione per modificare
la temperatura predefinita.
Spia
L'indicatore della temperatura impostata
si accende.
9.2 Centrifuga
Questa opzione consente di modificare
la velocità di centrifuga predefinita.
La spia della velocità impostata si
accende.
Opzioni centrifuga aggiuntive:
No centrifuga finale
• Impostare questa opzione per
• La spia corrispondente si accende.
• Impostare questa opzione per tessuti
• La fase di risciacquo utilizza più
Stop acqua in vasca
• Impostare questa opzione per evitare
• La spia corrispondente si accende.
• Al termine del programma è presente
• Il cesto ruota regolarmente in modo
= acqua fredda.
disattivare tutte le fasi di centrifuga. È
disponibile solo la fase di scarico.
molto delicati.
acqua per alcuni programmi di
lavaggio.
che la biancheria si sgualcisca.
dell’acqua nel cesto.
da non sgualcire la biancheria.
Polvere
universa‐
1)
le
▲ ▲ -- -- ▲
-- -- -- ▲ ▲
Liquido uni‐
versale
Liquido per
colorati
• L'oblò resta bloccato. Prima di aprire
l'oblò si deve scaricare l'acqua.
Delicati in
lana
Per scaricare l'acqua fare
riferimento al capitolo "Al
termine del programma".
9.3 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
• Usare questa funzione per
aggiungere una fase di pre-lavaggio
prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Questa opzione può
aumentare la durata del
programma.
9.4 Partenza Ritardata
Con questa opzione sarà possibile
ritardare l’avvio di un programma in un
orario più comodo.
Premere ripetutamente il tasto per
impostare il ritardo necessario. Il tempo
aumenta da 30 minuti a 20 ore.
Il display mostra la spia corrispondente
e il tempo di ritardo. Dopo
Speciali
Page 18
www.electrolux.com18
aver premuto il pulsante Avvio/Pausa
, l’apparecchiatura inizia il conto alla
rovescia e la porta è bloccata.
9.5 Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia corrispondente si accende.
9.6 Stiro Facile
L'apparecchiatura lava delicatamente e
centrifuga la biancheria per evitare
sgualciture.
L'apparecchiatura riduce la velocità di
centrifuga, utilizza più acqua ed adatta la
durata del programma al tipo di
biancheria.
La spia corrispondente si accende.
Time Manager
9.7
Con questa opzione sarà possibile
ridurre la durata del programma a
seconda delle dimensioni del carico e del
livello di sporcizia. Quando si imposta un
programma di lavaggio, il display mostra
la durata predefinita e trattini.
Premere il pulsante Time manager
per ridurre la durata del
programma a seconda delle proprie
esigenze. Il display mostra la nuova
durata del programma e il numero di
trattini diminuisce di conseguenza:
adatto per un carico completo di
indumenti con livello di sporcizia
normale.
un ciclo rapido per un carico
completo di indumenti con livello normale
di sporcizia.
ciclo molto rapido per un carico
inferiore leggermente sporco (ad
esempio: si consiglia al massimo un
mezzo carico).
il ciclo più rapido per rinfrescare
quantitativi ridotti di bucato.
Il Time manager è disponibile solo coi
programmi della tabella.
Cotoni
indicatore
1)
1)
Durata predefinita per tutti i programmi.
Eco 40-60
■ ■ ■
■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
Sintetici
Delicati
10. IMPOSTAZIONI
10.1 Sicurezza bambino
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
• Per attivare/disattivare questa
opzione, premere
contemporaneamente
finché la spia si accende/spegne.
Attivazione dell'opzione:
e
• Dopo aver premuto , le opzioni e il
selettore dei programmi si bloccano.
• Prima di premere il tasto , non è
possibile avviare l'apparecchiatura.
10.2 Extra Risciacquo
permanente
Questa opzione permette di impostare in
modo permanente un Extra Risciacquo
quando si imposta un nuovo programma.
Page 19
ITALIANO 19
• Per attivare/disattivare questa
opzione, premere
contemporaneamente e finché
la spia si accende/spegne.
10.3 Segnali acustici
Viene emesso un segnale acustico
quando:
• Il programma è terminato.
• Se l'apparecchiatura presenta un
problema.
Per disattivare/attivare i segnali
acustici, premere contemporaneamente
e per 3 secondi.
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
In fase di installazione o
prima di usare
l'apparecchiatura si potrebbe
vedere la presenza di acqua
nell'apparecchiatura. Questa
è acqua residua
nell'apparecchiatura dopo un
test funzionale completo in
fabbrica al fine di garantire
che l'apparecchiatura venga
consegnata ai clienti in
condizioni perfette e non
presenti nessun problema.
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Mettere una piccola quantità di
detersivo nella vaschetta per la fase
di lavaggio.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
12. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Caricare la biancheria
1. Aprire l'oblò
2. Svuotare le tasche e togliere gli
eventuali oggetti contenuti all'interno
prima di inserirli.
3. Mettere la biancheria nel cesto, un
capo per volta.
Accertarsi di non mettere troppa
biancheria nel cesto.
4. Chiudere saldamente l'oblò.
Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.
Page 20
www.electrolux.com20
Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.
12.2 Aggiunta di detersivi e additivi
Scomparto del detersivo per il
lavaggio.
Se si utilizza detersivo liquido,
versarlo immediatamente pri‐
ma di avviare il programma.
Vaschetta degli additivi liquidi
(ammorbidente, inamidante).
Livello massimo degli additivi
liquidi.
Inserto per detersivo liquido o
in polvere.
Quando si imposta un programma di prelavaggio (oppure opzione), versare il deter‐
sivo per il prelavaggio direttamente nel cesto.
Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi;
consigliamo tuttavia di non superare il livello massimo indicato ( ).
Questa quantità garantirà comunque risultati di lavaggio ottimali.
Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui
di detersivo dal cassetto del detersivo.
Page 21

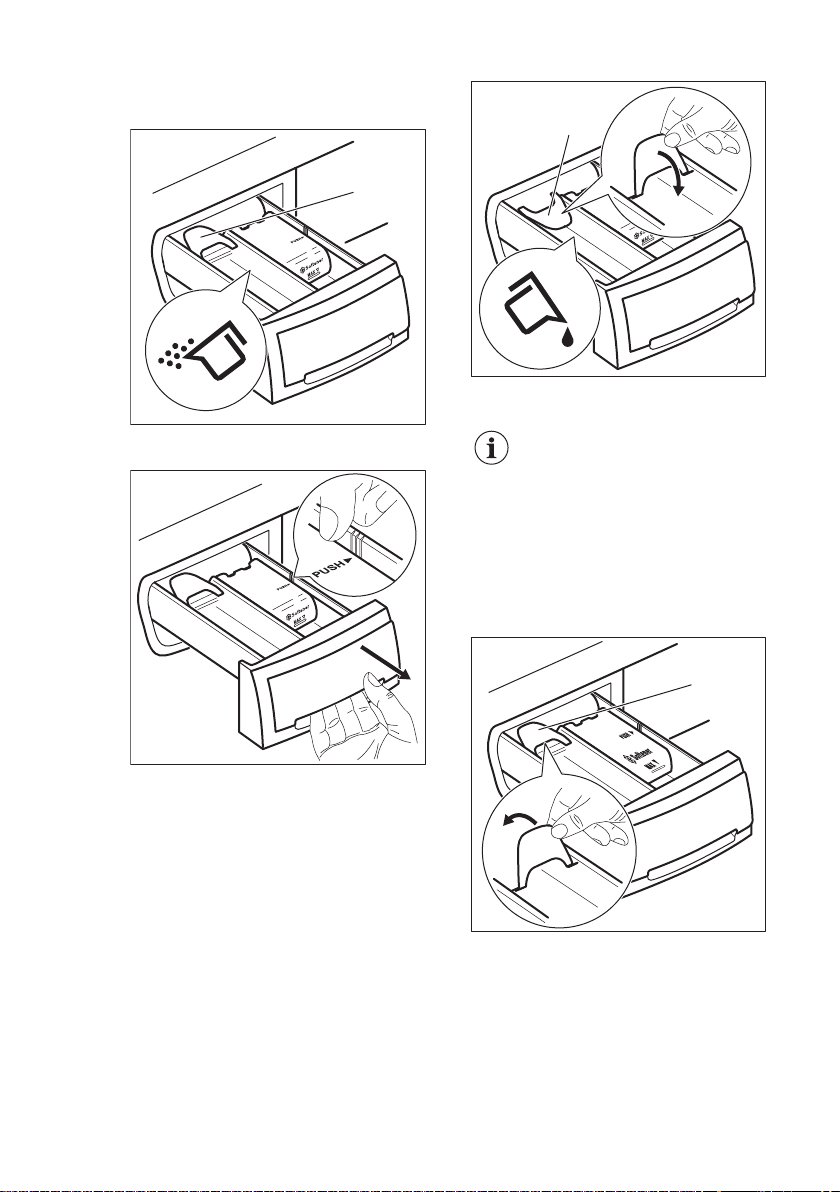

12.3 Detersivo liquido o in
A
B
A
polvere
La posizione predefinita dell'inserto è A
(detersivo in polvere).
ITALIANO 21
2.Portare l'inserto sulla posizione B.
3.Reinserire il cassetto.
Con il detersivo liquido:
• Non utilizzare detersivi in
gel o densi.
• Non versare più di 120 ml
di liquido.
• Non impostare il
programma col
prelavaggio.
• Non impostare la
partenza ritardata.
Per utilizzare il detersivo liquido:
1. Rimuovere il cassetto. Posizionare il
bordo del cassetto spingendolo in direzione
della freccia (PUSH) per estrarre il cassetto
senza difficoltà.
Quando l'inserto si trova nella posizione B e
si desidera utilizzare il detersivo in polvere:
1. Rimuovere il cassetto.
2.Portare l'inserto sulla posizione A.
3.Reinserire il cassetto.
Page 22
www.electrolux.com22
12.4 Impostazione di un
programma
1. Ruotare il selettore dei programmi e
impostare il programma:
• La spia
• Il display mostra il livello del Time
Manager, la durata del
programma e le spie delle fasi del
programma.
2. Se necessario, modificare la
temperatura e la velocità di
centrifuga o aggiungere le opzioni
disponibili. Quando si attiva
un'opzione, la spia dell'opzione
impostata si accende.
Nel caso di errori
nell'impostazione, il display
mostra il messaggio .
lampeggia.
12.5 Avvio del programma
senza partenza ritardata
Premere .
• La spia smette di lampeggiare
e rimane accesa.
• La spia inizia a lampeggiare
sul display.
• Il programma si avvia, l'oblò è
bloccato e il display visualizza la
spia .
• Quando l'apparecchiatura carica
acqua, la pompa di scarico
rimane in funzione per breve
tempo.
Dopo circa 15 minuti
dall'avvio del programma:
• L'apparecchiatura regola
automaticamente la
durata del programma in
base al carico di
biancheria.
• Il display mostra il nuovo
valore.
12.6 Avvio del programma con partenza ritardata
1. Premere ripetutamente finché il
display non mostra il ritardo che si
desidera impostare.
La spia corrispondente si accende sul
display.
2. Premere :
• L’apparecchiatura inizia il conto
alla rovescia.
• L'oblò si blocca, il display mostra
la spia .
• Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
È possibile annullare o
modificare l’impostazione
della partenza ritardata
prima di premere . Per
annullare la partenza
ritardata:
• Premere per
mettere
l'apparecchiatura in
pausa.
• Premere finché il
display mostra
• Premere nuovamente
per avviare
immediatamente il
programma.
'.
12.7 AutoSense System
Rilevamento del carico
La durata del programma nel
display si riferisce a un
carico medio/alto.
Dopo aver premuto il tasto Avvio/Pausa
, il AutoSense System avvia il
rilevamento del carico del bucato:
1. L'apparecchiatura rileva il carico nei
primi 30 secondi. Nei programmi in
cui è disponibile Time Manager,
durante questa fase lampeggiano i
due punti che separano le ore dai
minuti e il tamburo ruota per alcuni
istanti.
2. La durata del programma verrà
regolata di conseguenza e potrebbe
aumentare o diminuire. Dopo altri 30
secondi inizia il riempimento
dell'acqua.
Page 23
ITALIANO 23
Circa 20 minuti dopo l'avvio
del programma la durata del
programma potrebbe essere
modificata nuovamente a
seconda della capacità di
assorbimento dell'acqua dei
tessuti.
Il rilevamento AutoSense
viene eseguito solo con
programmi di lavaggio
completi e se non è stata
ridotta la durata del
programma.
Il AutoSense System non è
disponibile con tutti i
programmi quali :Lana/Seta,
Risciacquo, Centrifuga e i
programmi con cicli brevi.
12.8 Interruzione di un programma e modifica delle opzioni
È possibile modificare solo alcune
opzioni prima che si attivino.
1. Premere .
La spia lampeggia.
2. Modifica delle opzioni.
3. Premere nuovamente .
Il programma prosegue.
12.9 Annullamento di un programma in corso
1. Portare il selettore dei programmi su
per annullare il programma e
disattivare l'apparecchiatura.
2. Ruotare nuovamente il selettore dei
programmi per attivare
l'apparecchiatura. A questo punto è
possibile impostare un nuovo
programma di lavaggio.
Prima di iniziare il nuovo
programma,
l'apparecchiatura potrebbe
scaricare l'acqua. In tal caso,
accertarsi che il detersivo sia
ancora nella vaschetta
corrispondente, in caso
contrario aggiungere di
nuovo il detersivo.
12.10 Apertura dell’oblò con la partenza ritardata in funzione
Quando è in funzione la partenza
ritardata, l'oblò è bloccato e la spia
accesa.
1. Premere per mettere in pausa
l'apparecchiatura.
2. Attendere finché la spia dell’oblò
bloccato
3. È possibile aprire l'oblò.
4. Chiudere l'oblò e premere
nuovamente .
La partenza ritardata prosegue.
si spegne.
12.11 Apertura dell’oblò con il
programma in corso
Durante lo svolgimento del programma,
l'oblò è bloccato e la spia accesa.
ATTENZIONE!
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati, non è
possibile aprire l’oblò.
1. Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
2. Attendere qualche minuto, quindi
aprire l'oblò.
3. Chiudere la porta
dell’apparecchiatura.
4. Impostare di nuovo il programma.
12.12 Al termine del
programma
• L'apparecchiatura si ferma
automaticamente.
• Se attivi, vengono emessi dei segnali
acustici.
• Sul display si accende.
• La spia del tasto si spegne.
• La spia dell'oblò bloccato si
spegne.
• È possibile aprire l'oblò.
• Togliere la biancheria
dall'apparecchiatura. Assicurarsi che
il cesto sia vuoto.
• Chiudere il rubinetto dell'acqua.
Page 24
www.electrolux.com24
• Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
• Tenere l'oblò socchiuso per evitare
muffa e cattivi odori.
Il programma di lavaggio è terminato,
ma c'è acqua nel cesto:
• Il cesto ruota regolarmente in modo
da non sgualcire i tessuti.
• La spia dell'oblò bloccato è
accesa. La spia lampeggia. L'oblò
resta bloccato.
• Prima di aprire l'oblò si deve scaricare
l'acqua.
Per scaricare l'acqua:
1. Se necessario, ridurre la velocità di
centrifuga. Se si imposta
l'apparecchiatura esegue solo la fase
di scarico.
2. Premere . L'apparecchiatura
scarica l'acqua ed esegue la
centrifuga.
3. Al termine del programma, quando si
spegne la spia dell'oblò bloccato ,
è possibile aprirlo.
4. Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
,
L'apparecchiatura scarica ed
esegue automaticamente la
centrifuga dopo circa 18 ore
(ad eccezione del
programma Lana).
12.13 Standby
Alcuni minuti dopo il termine del
programma di lavaggio, se
l'apparecchiatura non viene spenta si
attiva la modalità di risparmio energetico.
Lo stato del risparmio di energia riduce il
consumo energetico quando
l'apparecchiatura è in standby.
• Tutte le spie e il display si spengono.
• La spia
• Premere una delle opzioni per
disattivare lo stato del risparmio di
energia.
lampeggia lentamente.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione di risparmio
energetico non si attiva per
ricordarvi di scaricare
l'acqua.
13. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
13.1 Il carico di biancheria
• Dividere il bucato in: bianchi, colorati,
sintetici, delicati e lana.
• Attenersi alle istruzioni di lavaggio
indicate nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati potrebbero
perdere colore al primo lavaggio. Si
consiglia di lavarli separatamente le
prime due volte.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Pre-trattare le macchie ostinate.
• Lavare le macchie difficili con un
detersivo apposito.
• Prestare attenzione alle tende.
Togliere i ganci e sistemare le tende
in una retina o federa.
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga, il che può portare a
vibrazioni eccessive. Qualora ciò si
verifichi:
a. interrompere il programma e
aprire l'oblò (rimandiamo al
capitolo "Uso quotidiano);
b. ridistribuire manualmente il
carico in modo che i capi siano
disposti in modo uniforme
all'interno della vasca;
c. premere il tasto Avvio/Pausa. La
fase di centrifuga continua.
• Evitare di lavare indumenti con peli di
animali o indumenti di bassa qualità
che rilasciano molta lanugine, dato
che ciò potrebbe bloccare il circuito di
Page 25
ITALIANO 25
scarico e richiedere l'intervento del
Servizio di assistenza.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere
cinture, cordoni, lacci, nastri e altri
elementi allentati.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, lacci, nastri, ecc.).
• Svuotare le tasche e distendere gli
indumenti.
13.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
13.3 Tipo e quantità di
detersivo
La scelta del detersivo e l'uso di quantità
corrette non solo influisce sulle
prestazioni di lavaggio, ma aiuta anche
ad evitare sprechi e a proteggere
l'ambiente:
• Usare solo detersivi e altri additivi
adatti ai lavaggi in lavabiancheria: Per
prima cosa, attenersi a queste regole
generiche:
– detersivi in polvere per tutti i tipi di
tessuto, esclusi i delicati. Optare
per i detersivi in polvere che
contengono candeggina per i
bianchi e per l'igienizzazione del
bucato,
– detersivo liquido, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• La scelta e la quantità di detersivo
dipenderà da: tipo di tessuto (delicati,
lane, cotoni, ecc.), colore dei vestiti,
dimensione del carico, grado di
sporcizia, temperatura di lavaggio e
durezza dell'acqua utilizzata.
• Attenersi alle istruzioni sulla
confezione dei detersivi o di altri
prodotti senza superare il livello
massimo indicato (
• Non mischiare tipi diversi di detersivi.
• Utilizzare una quantità minore di
detersivo se:
– si lava poca biancheria,
– la biancheria è poco sporca,
– si forma molta schiuma durante il
lavaggio.
• Quando si usano capsule o pastiglie
di detersivo, metterle sempre
all'interno del cestello, non nel
cassetto del detersivo.
Una quantità insufficiente di detersivo
può causare:
• risultati di lavaggio insoddisfacenti,
• l’ingrigimento del carico di lavaggio,
• vestiti unti,
• muffa all'interno dell’apparecchiatura.
Una quantità eccessiva di detersivo
può causare:
• formazione di schiuma,
• riduzione dell’effetto del lavaggio,
• risciacquo inadeguato,
• un maggiore impatto sull'ambiente.
).
13.4 Consigli ecologici
Per ridurre i consumi di acqua ed energia
e contribuire alla protezione
dell’ambiente, osservare le seguenti
indicazioni:
• Per la biancheria normalmente
sporca,è possibile evitare il
Page 26
www.electrolux.com26
prelavaggio per limitare i consumi di
detersivo e acqua (con effetti positivi
anche sull’ambiente).
• Caricando l’apparecchiatura alla
capacità massima indicata per ogni
programma è possibile ridurre il
consumo di energia e di acqua.
• Con un pretrattamento adeguato, è
possibile eliminare le macchie difficili
o lo sporco più evidente in modo da
eseguire il lavaggio a una
temperatura più bassa.
• Per utilizzare la giusta quantità di
detersivo, rimandiamo alla quantità
indicata dal produttore del detersivo.
Controllare inoltre la durezza
dell'acqua del proprio sistema
domestico. Fare riferimento a
"Durezza dell'acqua".
• Impostare la velocità di centrifuga
massima possibileper i programmi di
14. PULIZIA E MANUTENZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
Questa apparecchiatura è
stata progettata unicamente
per un normale uso
domestico.
Leggere il capitolo nella sua
interezza per informazioni
sulla manutenzione e la cura
ottimali dell'apparecchiatura.
14.1 Programma di pulizia
periodica
La pulizia periodica aiuta a prolungare
la durata dell'apparecchiatura.
Dopo ogni ciclo, tenere lo sportello e il
cassetto del detersivo leggermente
socchiusi per far circolare l'aria e
asciugare l'umidità all'interno
dell'apparecchiatura. In questo modo si
eviteranno muffe e odori.
Se l'apparecchiatura non viene utilizzata
per un lungo periodo di tempo, chiudere
il rubinetto dell'acqua e staccare la spina.
lavaggio selezionati prima di
asciugare il bucato
nell’asciugabiancheria. In questo
modo si risparmia energia durante
l’asciugatura.
13.5 Durezza acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per scoprire il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Attenersi alle istruzioni
riportate sulle confezioni del prodotto.
Programma indicativo di pulizia
periodica
Disincrostazione Due volte l’anno
Lavaggio di manu‐
tenzione
Pulizia della guar‐
nizione dell’oblò
Pulizia del cesto Ogni due mesi
Pulizia del casset‐
to del detersivo
Pulizia del tubo di
carico e del filtro
della valvola
I paragrafi seguenti spiegano come si
deve pulire ogni parte.
Una volta al mese
Ogni due mesi
Ogni due mesi
Due volte l’anno
Page 27
ITALIANO 27
14.2 Rimuovere gli oggetti
estranei
Assicurarsi che le tasche
siano vuote e che tutti gli
elementi sciolti siano legati
prima di eseguire il ciclo.
Fare riferimento alla sezione
“Carico di biancheria” in
“Consigli e suggerimenti
utili”.
Rimuovere eventuali oggetti estranei
(come clip di metallo, bottoni, monete,
ecc.) che si possono trovare nella
guarnizione della porta, nel filtro del tubo
di carico e nel tamburo. Fare riferimento
ai paragrafi “Guarnizione della porta con
doppio elemento di blocco
dell'estremità”, “Pulizia del cestello” e
“Pulizia del tubo di carico e del filtro della
valvola”. Se necessario, contattare il
Centro di Assistenza Autorizzato.
14.3 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici. Non
utilizzare spugne abrasive o materiale
abrasivo.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
14.5 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al capitolo
dedicato alla Pulizia del
cesto.
14.6 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
14.4 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con
la temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
14.7 Guarnizione della porta
con doppio elemento di blocco
dell'estremità
L’apparecchiatura è progettata con un
sistema di scarico autopulente che
Page 28
www.electrolux.com28
permette alle leggere fibre di lanugine
che cadono dai vestiti di essere scaricate
con l'acqua. Controllare periodicamente
la guarnizione. Monete, bottoni e altri
piccoli oggetti possono essere recuperati
alla fine del ciclo.
Pulirla se necessario con un detergente
in crema a base di ammoniaca senza
graffiare la superficie della guarnizione.
14.8 Pulizia del cassetto del detersivo
1. 2.
Osservare le istruzioni
riportate sulle confezioni dei
prodotti.
3. 4.
Page 29
14.9 Pulizia del tubo di carico e del filtro della valvola
1
2
3
45°
20°
ITALIANO 29
14.10 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può scendere
al di sotto di 0°C, togliere l'acqua residua
dal tubo di carico dell'acqua e dalla
pompa di scarico.
1. Scollegare la spina dalla presa di
corrente.
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
4. Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.
15. VALORI DI CONSUMO
15.1 Introduzione
Per informazioni dettagliate sull’etichetta energetica,
vedere il sito www.theenergylabel.eu.
5. Quando la pompa di scarico è vuota,
rimontare il tubo di carico.
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
Page 30
www.electrolux.com30
Il codice QR sull'etichetta energetica fornita con
l'apparecchio fornisce un link web alle informazioni
correlate al funzionamento di questa
apparecchiatura nella banca dati EPREL dell'UE.
Conservare l'etichetta energetica come riferimento
insieme al manuale d'uso e a tutti gli altri documenti
forniti con questo apparecchio.
È possibile trovare le stesse informazioni anche in
EPREL utilizzando il link https://eprel.ec.europa.eu
e il nome del modello e il numero di prodotto che si
trovano sulla targhetta dell'apparecchio. Fare
riferimento al capitolo "Descrizione del prodotto” per
la posizione della targhetta di identificazione.
15.2 Legenda
kg Carico di biancheria. h:mm Durata programma.
kWh Consumo di energia. °C Temperatura nella stanza.
Litri Consumo d'acqua. giri/minVelocità di centrifuga.
% Umidità residua alla fine della fase di centrifuga. Maggiore è la velocità di
centrifuga, maggiore è il rumore e minore è l'umidità residua.
I valori e la durata del programma possono variare a seconda delle
diverse condizioni (ad es. temperatura ambiente, temperatura e pressione
dell'acqua, dimensione del carico e tipo di biancheria, tensione di
alimentazione) e anche se si modifica l'impostazione predefinita di un
programma.
15.3 Conforme al regolamento UE 2019/2023 della Commissione
Eco 40-60 pro‐
gramma
Pieno carico 8 0.965 60 3:30 52 44 1151
Mezzo carico 4 0.620 45 2:40 52 36 1151
1/4 di carico 2 0.260 35 2:40 55 24 1151
1)
Velocità massima di centrifugazione.
kg kWh Litri h:mm % °C
giri/
min
1)
Page 31
Consumo di potenza in diverse modalità
Spento (W) Stand-by (W)
0,30 0,30 4,00
La modalità Spento/Standby dura al massimo 15 minuti.
15.4 Programmi comuni
Questi valori sono solo indicativi.
ITALIANO 31
Partenza ritar‐
data (W)
Programma
2)
Cotoni
90°C
Cotoni
60°C
Cotoni 20°
20°C
Sintetici
40°C
Delicati
30°C
Lana/Seta
30°C
1)
Indicatore di riferimento della velocità di centrifuga.
2)
Adatto per il lavaggio di tessuti molto sporchi.
3)
Adatto per il lavaggio di cotoni poco sporchi.
4)
Svolge anche un ciclo di lavaggio rapido per il bucato leggermente sporco.
3)
4)
kg kWh Litri h:mm % °C
8 2.45 80 4:05 53 85 1200
8 1.75 75 3:50 53 55 1200
8 0.30 75 2:50 53 20 1200
3 0.60 55 2:15 35 40 1200
2 0.40 50 1:15 35 30 1200
1,5 0.30 60 1:05 30 30 1200
16. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
giri/
min
1)
Page 32
www.electrolux.com32
16.1 Codici di allarme e possibili guasti
L'apparecchiatura non si avvia o si blocca durante il funzionamento. Cercare dapprima di
risolvere il problema (fare riferimento alla tabella).
AVVERTENZA!
Scollegare la spina dalla presa di corrente prima di eseguire qualsiasi
controllo.
In alcuni casi il display visualizza un codice allarme e il
pulsante Avvio/Pausa può lampeggiare continuamente:
Problema Possibile soluzione
• Controllare che il rubinetto dell'acqua sia aperto.
L'apparecchiatura
non carica l'acqua in
modo appropriato.
L'apparecchiatura
non scarica l'acqua.
L'oblò dell'apparec‐
chiatura è aperto o
non è chiuso corret‐
tamente.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a questo
proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Verificare che il tubo di carico non sia attorcigliato, dan‐
neggiato o piegato.
• Controllare che il collegamento del tubo di carico dell'ac‐
qua sia stato eseguito correttamente.
• Questo problema potrebbe essere causato anche dal filtro
di scarico ostruito. Si prega di contattare il Centro Assi‐
stenza Autorizzato.
• Assicurarsi che il filtro del tubo di carico e il filtro della val‐
vola non siano ostruiti. Fare riferimento al capitolo "Pulizia
e cura".
• Controllare che lo scarico del lavello non sia ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o pie‐
gato.
• Questo problema potrebbe essere causato dal filtro di sca‐
rico ostruito. Si prega di contattare il Centro Assistenza
Autorizzato.
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
• Impostare il programma di scarico se si seleziona un pro‐
gramma senza fase di scarico.
• Impostare il programma di scarico se si sceglie un'opzione
che termina con l'acqua in vasca.
• Verificare che la porta sia chiusa correttamente.
Page 33
• Il programma non si è concluso correttamente o l'apparec‐
Guasto interno. As‐
senza di comunica‐
zione tra gli elementi
elettronici dell'appa‐
chiatura si è fermata troppo presto. Spegnere e riaccende‐
re la macchina
• In caso di ricomparsa del codice allarme, contattare il Cen‐
tro di Assistenza Autorizzato.
recchiatura.
• Attendere che l’alimentazione si stabilizzi.
L'alimentazione di re‐
te è instabile.
Se il display mostra altri codici di allarme, disattivarli e attivare
l'apparecchiatura. In caso di ricomparsa dell'anomalia, contattare il
Centro di Assistenza Autorizzato.
In caso di problema diverso con la lavabiancheria, vedere la tabella
di seguito per le possibili soluzioni.
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Controllare che la porta dell'apparecchiatura sia chiusa.
• Assicurarsi che il fusibile all'interno del quadro elettrico
non sia danneggiato.
Il programma non si
avvia.
• Assicurarsi di aver premuto il tasto Avvio/Pausa .
• Se è stata impostata la Partenza ritardata, annullare l'im‐
postazione o attendere il termine del conto alla rovescia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare la posizione della manopola sul programma
selezionato.
L'apparecchiatura ca‐
rica e scarica imme‐
diatamente l'acqua.
• Accertarsi che il tubo di scarico sia nella posizione corret‐
ta. Il tubo flessibile potrebbe essere posizionato troppo
basso. Fare riferimento alla sezione "Istruzioni di installa‐
zione".
• Impostare il programma di centrifuga.
La fase di centrifuga
non si avvia o il ciclo
di lavaggio dura più a
lungo del normale.
• Questo problema potrebbe essere causato dal filtro di sca‐
rico ostruito. Si prega di contattare il Centro Assistenza
Autorizzato.
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a proble‐
mi di sbilanciamento.
• Assicurarsi che i raccordi dei tubi dell'acqua siano serrati e
non vi siano perdite d'acqua.
Presenza di acqua
sul pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non sia‐
no danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
ITALIANO 33
Page 34
www.electrolux.com34
Problema Possibile soluzione
• Verificare che non sia stato selezionato un programma di
lavaggio che si conclude con l'acqua nella vasca.
• Assicurarsi che il programma di lavaggio sia terminato.
• Impostare il programma di scarico o di centrifuga se è pre‐
Non è possibile apri‐
re la porta.
sente dell’acqua nel cesto.
• Assicurarsi che l'apparecchiatura sia alimentata dalla cor‐
rente elettrica.
• Questo problema può essere causato da un malfunziona‐
mento dell'apparecchiatura. Contattare il Centro Assisten‐
za Autorizzato.
• Assicurarsi che il livellamento dell'apparecchiatura sia cor‐
retto. Fare riferimento alla sezione "Istruzioni di installazio‐
L'apparecchiatura
emette un rumore
anomalo e vibra.
ne".
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto sia‐
no stati rimossi. Fare riferimento alla sezione "Istruzioni di
installazione".
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
La durata del pro‐
gramma aumenta o
diminuisce durante
l'esecuzione del pro‐
• AutoSense System consente di regolare la durata del pro‐
gramma a seconda del tipo e delle dimensioni del carico di
bucato. Consultare la “Funzione di rilevamento del carico
AutoSense System" nel capitolo "Utilizzo quotidiano".
gramma.
• Aumentare la dose di detersivo o utilizzare un altro prodot‐
I risultati del lavaggio
non sono soddisfa‐
centi.
to.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
Troppa schiuma nel
• Ridurre la quantità di detersivo.
cesto durante il ciclo
di lavaggio.
Dopo il ciclo di lavag‐
gio ci sono alcuni re‐
sidui di detersivo del
cassetto del detersi‐
• Verificare che l'aletta si trovi nella posizione corretta (SU
per detersivo in polvere - GIÙ per detersivo liquido).
• Verificare di aver utilizzato il cassetto del detersivo in linea
con le indicazioni fornite nel presente manuale dell'utente.
vo.
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il
programma riprende dal punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di
Assistenza Autorizzato.
Le informazioni necessarie per il Centro di Assistenza si trovano
sulla targhetta dei dati.
Page 35
17. CONSIDERAZIONI SULL'AMBIENTE
ITALIANO 35
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
Page 36
www.electrolux.com/shop
135999150-A-072021
Loading...
