Page 1
EW2F67205N
IT Lavabiancheria Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................3
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. INSTALLAZIONE................................................................................................6
4. ACCESSORI.....................................................................................................10
5. DESCRIZIONE DEL PRODOTTO....................................................................11
6. DESCRIZIONE DEL PANNELLO DEI COMANDI............................................ 12
7. TABELLA DEI PROGRAMMI........................................................................... 13
8. VALORI DI CONSUMO.................................................................................... 16
9. OPZIONI...........................................................................................................17
10. IMPOSTAZIONI.............................................................................................. 18
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO........................................ 19
12. UTILIZZO QUOTIDIANO................................................................................ 19
13. CONSIGLI E SUGGERIMENTI UTILI.............................................................23
14. PULIZIA E MANUTENZIONE......................................................................... 24
15. RISOLUZIONE DEI PROBLEMI.....................................................................27
16. DATI TECNICI................................................................................................ 30
17. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL
REGOLAMENTO UE 1369/2017..........................................................................30
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Page 3
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura quando l'oblò è aperto.
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
ITALIANO 3
Page 4
www.electrolux.com4
1.2 Avvertenze di sicurezza generali
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Questo elettrodomestico è destinato ad un uso
domestico e applicazioni simili, quali:
– cucine di negozi, uffici e altri ambienti di lavoro;
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali;
– aree per uso comune in condomini o lavanderie a
gettoni.
• Non superare il volume di carico massimo di 7 kg
(consultare il capitolo “Tabella dei programmi”).
• La pressione di funzionamento dell'acqua nel punto di
ingresso dal collegamento esterno deve essere
compresa fra 0.5 bar (0.05 MPa) e 8 bar (0.8 MPa).
• Le aperture di ventilazione alla base non devono
essere coperte da un tappeto, da una moquette o da
eventuali rivestimenti per pavimenti.
• L'apparecchiatura deve essere collegata alla presa
dell'acqua servendosi dei nuovi set di tubi forniti in
dotazione o ancora dei nuovi set di tubi forniti dal
Centro Assistenza Autorizzato.
• I tubi usati non devono essere riutilizzati.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
• Prima di eseguire qualunque intervento di
manutenzione, spegnere l'apparecchiatura ed estrarre
la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore
per pulire l'apparecchio.
• Pulire l'apparecchiatura con un panno inumidito.
Utilizzare solo detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi od oggetti
metallici.
Page 5
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
L'installazione deve essere
conforme alle normative
nazionali pertinenti.
• Togliere i bulloni dell'imballaggio e di
trasporto, comprese le boccole in
gomma col distanziatore di plastica.
• Tenere i bulloni di transito in un luogo
sicuro. Se l'apparecchiatura va
spostata in futuro dovranno essere
nuovamente fissati per evitare che il
cesto causi danni interni.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Non installare o utilizzare
l'apparecchiatura in ambienti in cui la
temperatura è al di sotto di 0°C o
all'aperto.
• L'area di pavimento dove sarà
installata l'apparecchiatura deve
essere piana, stabile, resistente al
calore e pulita.
• Accertarsi che l'aria circoli
liberamente tra l'apparecchiatura e il
pavimento.
• Una volta posizionata
l'apparecchiatura, verificare che sia in
piano utilizzando una livella. Se
l'apparecchiatura non è in piano,
regolare i piedini di conseguenza.
• Non installare l'apparecchiatura
direttamente sullo scarico a
pavimento.
• Non spruzzare acqua
sull'apparecchiatura e non esporla a
eccessiva umidità.
• Non installare l'apparecchiatura in
condizioni in cui non è possibile aprire
completamente la porta
dell'apparecchiatura stessa.
• Non collocare un contenitore chiuso
sotto l'apparecchiatura per raccogliere
possibili perdite. Contattare il Centro
di Assistenza autorizzato per sapere
quali accessori si possono utilizzare.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di
una messa a terra.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina e il cavo. Qualora il cavo
elettrico debba essere sostituito,
l’intervento dovrà essere effettuato dal
nostro Centro di Assistenza
autorizzato.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Non toccare il cavo di alimentazione o
la spina di alimentazione con la mani
bagnate.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Questa apparecchiatura è conforme
alle direttive CEE.
2.3 Collegamento dell’acqua
• Non danneggiare i tubi dell'acqua.
• Prima di eseguire il collegamento a
tubi nuovi, tubi non usati a lungo,
dove sono stati eseguiti interventi di
riparazione o sono stati inseriti nuovi
dispositivi (misuratori dell'acqua,
ecc.), lasciar scorrere l'acqua fino a
che non sarà trasparente e limpida.
• Verificare che non vi siano perdite
visibili durante e dopo il primo uso
dell'apparecchiatura.
Page 6
www.electrolux.com6
• Non usare una prolunga se il tubo di
carico dell'acqua è troppo corto.
Contattare il Centro di Assistenza
autorizzato per sostituire il tubo di
carico dell'acqua.
• Si può vedere dell'acqua fuoriuscire
dal tubo di scarico. Questa condizione
è imputabile alle prove con acqua
eseguite sulle apparecchiature in
fabbrica.
• È possibile prolungare il tubo di
scarico fino a un massimo di 400 cm.
Contattare il Centro Assistenza
autorizzato per l'altro tubo di scarico e
la prolunga.
2.4 Utilizzo
AVVERTENZA!
Vi è il rischio di lesioni,
scosse elettriche, incendi,
ustioni o danni
all'apparecchiatura.
• Attenersi alle istruzioni di sicurezza
riportate sulla confezione del
detersivo.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Verificare che tutti gli oggetti metallici
vengano tolti dal bucato.
• Non lavare i tessuti molto sporchi di
olio, grasso o altre sostanze oleose.
Può danneggiare la parti in gomma
della lavatrice. Pre-lavare questi
tessuti prima di metterli in lavatrice.
• Non toccare la porta in vetro mentre
un programma è in funzione. Il vetro
può surriscaldarsi.
2.5 Assistenza Tecnica
• Per riparare l'apparecchiatura
contattare il Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica e idrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Togliere il blocco porta per evitare che
bambini o animali restino intrappolati
nel cestello.
• Smaltire l'apparecchiatura in
conformità coi requisiti locali per lo
smaltimento di componenti elettrici ed
elettronici (WEEE).
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
Page 7

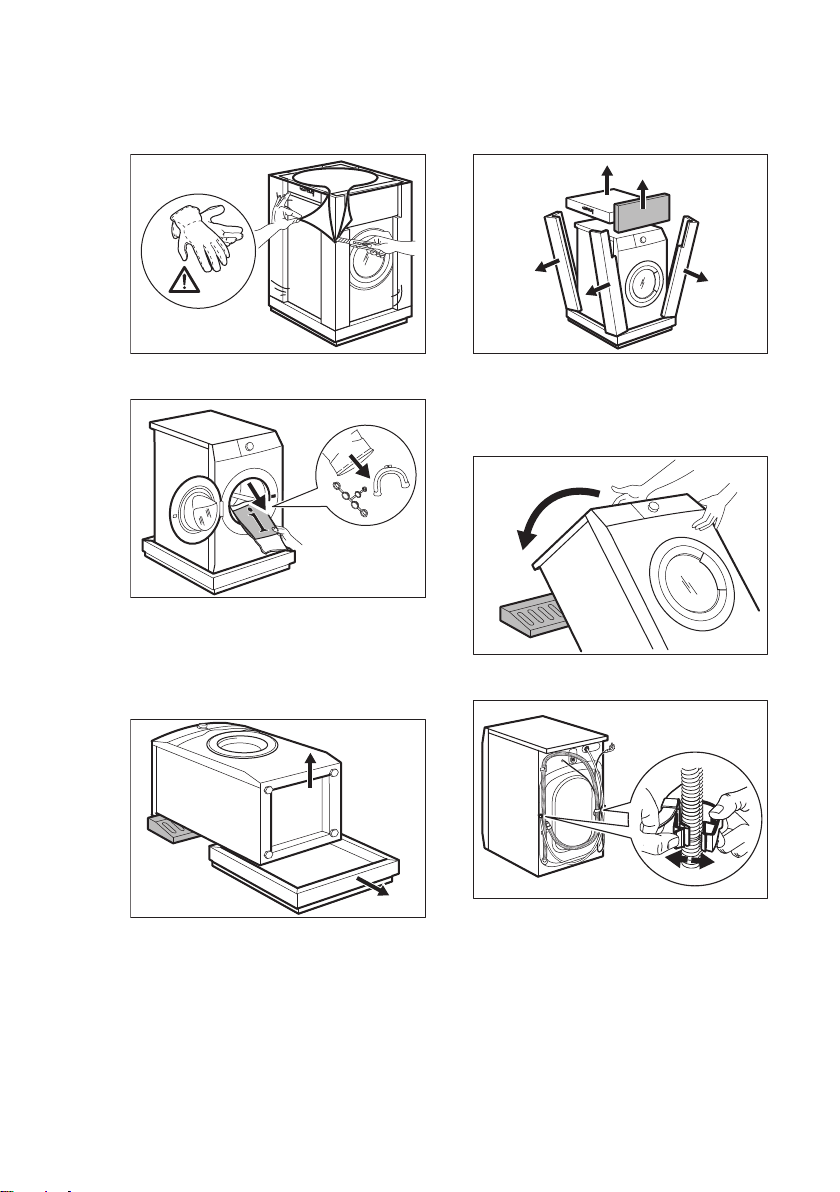

3.1 Disimballo
1
2
ITALIANO 7
1. Togliere la pellicola esterna. Se
necessario, servirsi di un taglierino.
3. Apire la porta. Togliere tutti gli indumenti
dal cesto.
5. Togliere la protezione di polistirolo dal
fondo. Rimettere l'apparecchiatura in
posizione verticale.
2. Togliere la parte superiore del cartone e i
materiali di imballaggio in polistirene.
4. Appoggiare l'elemento frontale in
polistirolo sul pavimento, sotto
all'apparecchiatura. Appoggiare con
attenzione l'apparecchiatura sul lato
posteriore.
6. Staccare il cavo di alimentazione e il
tubo di scarico dagli appositi supporti.
Si può vedere dell'acqua fuoriuscire dal
tubo di scarico. Ciò è dovuto al fatto che la
lavatrice è stata testata in fabbrica.
Page 8
x4
www.electrolux.com8
7. Togliere i tre bulloni di trasporto ed
estrarre i distanziatori in plastica.
Consigliamo di conservare
l'imballaggio e i bulloni per il
trasporto per quando si
trasporta l'apparecchiatura.
3.2 Posizionamento e livellamento
1. Installare l'apparecchiatura su un
pavimento piano e solido.
Assicurarsi che
l'apparecchiatura non tocchi
la parete o altre unità.
2. Allentare o stringere i piedini per
regolare il livello.
AVVERTENZA!
Non mettere cartone, legno
o materiali equivalenti sotto i
piedini dell'apparecchiatura
per regolarne il livello.
8. Mettere nei fori i cappucci in plastica
contenuti nel sacchetto del manuale utente.
L'apparecchiatura deve essere in piano
ed appoggiata in modo stabile.
Una corretta regolazione del
livello dell'apparecchiatura
ne impedisce la vibrazione, il
rumore e il movimento
durante il funzionamento.
Quando la macchina viene
installata su uno zoccolo o
se viene impilata un
lavasciuga sulla lavatrice,
servirsi degli accessori
descritti nel capitolo
"Accessori". Leggere
attentamente le istruzioni
fornite con l'apparecchiatura
e con l'accessorio.
3.3 Tubo di carico
1. Collegare il tubo di ingresso
dell'acqua sulla parte posteriore
dell'apparecchiatura.
2. Posizionarlo a sinistra o destra, a
seconda della posizione del
rubinetto.
Page 9
20º20º
45º45º
Assicurarsi che il tubo di
carico non sia in posizione
verticale.
3. Ove necessario, allentare il dado ad
anello per sistemarlo nella posizione
corretta.
4. Collegare il tubo di carico dell'acqua
a un rubinetto dell'acqua fredda con
filettatura 3/4".
ITALIANO 9
È possibile prolungare il tubo
di scarico fino a un massimo
di 400 cm. Contattare il
Centro Assistenza
autorizzato per l'altro tubo di
scarico e la prolunga.
Sarà possibile collegare il tubo di scarico
in diversi modi:
1. Fare una forma a U col tubo di
scarico e avvolgerlo intorno alla
guida del tubo in plastica.
2. All'estremità del secchiaio Serrare la guida al rubinetto
dell'acqua o a parete.
Accertarsi che la guida in
plastica non si muova
durante lo scarico
dell'apparecchiatura.
ATTENZIONE!
Accertarsi che non vi siano
perdite negli attacchi.
Non usare una prolunga se il
tubo di carico dell'acqua è
troppo corto. Contattare il
Centro di Assistenza per
sostituire il tubo di carico
dell'acqua.
3.4 Scarico dell'acqua
Il tubo di scarico dovrebbe essere
posizionato a un'altezza non inferiore a
60 cm e non superiore a 100 cm.
Verificare che il tubo di
scarico non venga immerso
in acqua. Ci potrebbe essere
un ritorno di acqua sporca
nell'apparecchiatura.
3. A un tubo verticale dotato di foro
di ventilazione - Inserire il tubo di
scarico direttamente in una
conduttura di scarico. Fare
riferimento all'immagine.
Page 10
www.electrolux.com10
L'estremità del tubo di
scarico deve essere sempre
ventilata, perciò il diametro
interno del condotto di
scarico (min. 38 mm = min.
1,5”) deve essere più grande
del diametro esterno del
tubo di scarico.
4. Se l'estremità del tubo di scarico è
questa (vedere il disegno), è
possibile inserirla direttamente nel
tubo fisso.
5. Senza la guida del tubo flessibile
in plastica, verso il sifone di un
lavandino - Fissare il tubo al sifone,
e serrarlo con una pinza. Fare
riferimento all'immagine.
Accertarsi che il tubo di
scarico formi una curva per
evitare che particelle
passino dal lavandino
all'apparecchiatura.
6. Posizionare il tubo direttamente in
una conduttura di scarico
incassata nel muro del locale
serrare con una pinza.
4. ACCESSORI
4.1 Disponibile su www.electrolux.com/shop oppure da un rivenditore autorizzato
Solo l'uso di accessori
approvati da ELECTROLUX
garantisce la conformità agli
standard di sicurezza
dell'apparecchiatura. In caso
di impiego di ricambi non
approvati, i reclami non
avranno seguito.
4.2 Kit piastre di fissaggio
(4055171146)
Disponibile presso il vostro distributore
autorizzato.
Se si installa l'apparecchiatura su di uno
zoccolo, fissarla nelle piastre di
fissaggio.
Leggere attentamente le istruzioni fornite
con l'accessorio.
Page 11
ITALIANO 11
4.3 Kit di installazione in
colonna
L'asciugatrice può essere installata in
colonna al di sopra della lavabiancheria
soltanto utilizzando l'appropriato kit
di installazione in colonna prodotto ed
approvato da ELECTROLUX.
Il kit di installazione in colonna può essere
usato solo con le apparecchiature indicate nel
libretto fornito con l'accessorio. Leggere
attentamente le istruzioni fornite con
l'apparecchiatura e con l'accessorio.
5. DESCRIZIONE DEL PRODOTTO
5.1 Funzioni speciali
La nuova lavatrice soddisfa tutti i
moderni requisiti per un trattamento
efficace del bucato con un consumo
ridotto a livello di acqua, energia e
detersivo e che rispetta i tessuti.
Questa apparecchiatura è stata
progettata con un sistema di scarico
auto-pulente, che consente alle fibre di
lanugine che cadono dai vestiti di essere
scaricate congiuntamente all'acqua, in
modo tale che non si debba accedere a
quest'area per eseguire interventi di
normale manutenzione o pulizia.
Rimandiamo al capitolo "Cura e pulizia"
per informazioni su come eseguire
interventi di manutenzione e pulizia del
dispositivo in modo ottimale.
Il Sistema AutoSense regola
automaticamente la durata del
programma per il bucato presente nel
cesto in modo da ottenere i migliori
risultati di lavaggio nel minor tempo
possibile.
AVVERTENZA!
Verificare il kit di
impilamento compatibile
controllando la profondità
delle apparecchiature. Non
sistemare
l'asciugabiancheria sotto alla
lavabiancheria.
Page 12
1 2 3
5
6
4
9
6
7
10
8
11 12
9h
6h
3h
1 2 3
89
6
5
7
4
www.electrolux.com12
5.2 Panoramica dell'apparecchiatura
Piano di lavoro
1
Erogatore del detersivo
2
Pannello comandi
3
Maniglia dell'oblò
4
Targhetta dei dati
5
Adesivo promemoria rapido
6
Per mettere in piano
7
Tubo flessibile di scarico
8
Collegamento tubo di ingresso
9
Cavo di alimentazione
10
Bulloni per il trasporto
11
Supporto tubo
12
l'elettrodomestico
6. DESCRIZIONE DEL PANNELLO DEI COMANDI
Manopola dei programmi
1
2
Centrifuga Tasto riduzione
3
Temp. pulsante
4
Prelavaggio pulsante
5
Partenza Ritardata pulsante
Page 13
6
Extra Risciacquo pulsante
7
Rapido pulsante
8
Avvio/Pausa pulsante
Spie di indicazione stato programma:
9
7. TABELLA DEI PROGRAMMI
ITALIANO 13
Spia oblò bloccato
Spia Fine ciclo
Spia Sicurezza bambino
Programma
Temperatu‐
ra predefini‐
ta
Intervallo di
temperatura
Programmi di lavaggio
Cotoni
40°C
90°C - A
freddo
Cotoni
1)
Eco
40°C
60°C - 40°C
Sintetici
40°C
60°C - A
freddo
Delicati
30°C
40°C - A
freddo
Programmi speciali
Daily
Express
40 °C
60 °C - A
freddo
Rapido
2)
30min
40°C
40°C - 30°C
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
centrifuga
1200 giri/
minuto
(1200- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
Carico massi‐moDescrizione programma
(Tipo di carico e grado di sporco)
7 kg Cotone bianco e cotone colorato. Li‐
vello di sporco normale, elevato e leg‐
gero.
7 kg Cotone bianco e colorato. Sporco
normale. Il consumo di energia si ridu‐
ce e la durata del programma di lavag‐
gio viene allungata, garantendo buoni
risultati di lavaggio.
3 kg Capi in tessuti sintetici o misti.
Sporco normale.
3 kg Tessuti delicati quali ad esempio
acrilici, viscosa e tessuti misti che
richiedono un lavaggio più delicato.
Sporco normale.
3 kg Cotoni e Sintetici. Programma per la‐
vare il bucato quotidianamente, in po‐
co tempo. Sporco da normale a legge‐
ro.
3 kg Capi in tessuti sintetici e misti. Spor‐
co leggero.
Page 14
www.electrolux.com14
Programma
Temperatu‐
ra predefini‐
ta
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
Carico massi‐moDescrizione programma
(Tipo di carico e grado di sporco)
centrifuga
14min
30 °C
Rapido
800 giri/
minuto
(800- 400
giri/min)
1,5 kg Capi in tessuti sintetici e misti. Spor‐
co molto leggero e capi da rinfrescare.
Ulteriori programmi di lavaggio
Centrifuga 1200 giri/
minuto
(1200- 400
giri/min)
7 kg Tutti i tessuti, eccetto quelli in lana
e i capi delicati. Per centrifugare la
biancheria e scaricare l'acqua nel ce‐
sto.
Scarico - 7 kg Per scaricare l'acqua dal cesto. Tutti i
tessuti.
Risciacquo 1200 giri/
minuto
(1200- 400
giri/min)
7 kg Per risciacquare e centrifugare la bian‐
cheria. Tutti i tessuti, eccetto lana e
tessuti molto delicati. Ridurre la veloci‐
tà di centrifuga in base al tipo di bian‐
cheria.
Anti-Allergie
60 °C
1200 giri/
minuto
(1200- 400
giri/min)
7 kg Capi in cotone bianco. Questo pro‐
gramma rimuove i micro-organismi
grazie a una fase di lavaggio con la
temperatura mantenuta al di sopra dei
60°C per diversi minuti. Ciò consente
di aiutare in fase di rimozione di germi,
batteri, micro-organismi e particelle.
Un'ulteriore fase di risciacquo garanti‐
sce una corretta rimozione dei residui
di detersivo e delle particelle di polline/
allergeni. In questo modo il lavaggio è
più efficace.
Piumoni
40 °C
60°C - A
freddo
Sport
30 °C
40°C - A
freddo
800 giri/
minuto
(800- 400
giri/min)
1200 giri/
minuto
(1200- 400
giri/min)
3 kg Programma di lavaggio speciale per
singole coperte in tessuto sintetico,
piumino d'oca, copriletto, ecc.
3 kg Capi sintetici e delicati. Capi legger‐
mente sporchi o da rinfrescare.
Page 15
ITALIANO 15
Programma
Temperatu‐
ra predefini‐
ta
Intervallo di
temperatura
Velocità di
centrifuga
di riferi‐
mento
Gamma
velocità
Carico massi‐moDescrizione programma
(Tipo di carico e grado di sporco)
centrifuga
Lana/
Seta
40 °C
40°C - A
1200 giri/
minuto
(1200- 400
giri/min)
1,5 kg Lana lavabile a macchina, a mano e
altri tessuti con simbolo "lavaggio a
mano".3).
freddo
1)
Programmi standard per i valori di consumo dell'etichetta energetica. Conforme‐
mente alla normativa 1061/2010, questi programmi sono rispettivamente il "Programma co‐
tone standard a 60 °C" e il "Programma cotone standard a 40 °C". Si tratta dei programmi
più efficienti in termini di consumo combinato di energia e acqua per il lavaggio della bian‐
cheria in cotone con un livello di sporco normale.
La temperatura dell’acqua può essere leggermente diversa da quella indicata
per il programma selezionato.
2)
Con carichi piccoli non bilanciati quali ad esempio indumenti leggeri in seta mescolati a
indumenti più pesanti, come ad esempio quelli in spugna, la durata del programma potreb‐
be aumentare per eseguire in modo adeguato la velocità di centrifuga.
3)
Durante questo ciclo il tamburo ruota delicatamente per garantire un lavaggio delicato.
Può sembrare che il tamburo non ruoti o non ruoti correttamente. Non si tratta di un'anoma‐
lia di funzionamento.
Compatibilità opzioni programma
Programma
Centrifuga
Cotoni ■ ■ ■ ■ ■ ■ ■
Cotoni Eco
■ ■ ■ ■ ■ ■ ■
Sintetici ■ ■ ■ ■ ■ ■ ■
Delicati ■ ■ ■ ■ ■ ■
Daily Express
Rapido 30min
Rapido 14min
■ ■ ■ ■ ■ ■
■ ■ ■
■ ■ ■ ■
Centrifuga ■ ■
Page 16
www.electrolux.com16
Programma
Centrifuga
Scarico ■
Risciacquo ■ ■ ■ ■ ■
Anti-Allergie ■ ■ ■ ■ ■
Piumoni ■ ■
Sport ■ ■ ■ ■ ■ ■
Lana/Seta
■ ■ ■ ■
8. VALORI DI CONSUMO
I valori indicati sono stati ottenuti in condizioni di laboratorio con stan‐
dard pertinenti. I dati possono essere influenzati da diversi fattori: la
quantità e il tipo di biancheria e la temperatura dell'ambiente. Anche la
pressione dell'acqua, la tensione di alimentazione e la temperatura del‐
l'acqua in ingresso possono influire sulla durata del programma di lavag‐
gio.
Le specifiche tecniche possono variare senza preavviso al fine di miglio‐
rare la qualità del prodotto.
Programmi Carico
Cotoni
60°C
Cotoni
40°C
Sintetici
40°C
Delicati
40°C
Lana/Seta
30°C
2)
(kg)
7 1,34 68 157 53
7 0,78 61 157 53
3 0,60 56 103 35
3 0,55 59 81 35
1,5 0,45 62 75 30
Consumo
di energia
elettrica
(kWh)
Consumo
d'acqua (li‐
tri)
Durata in‐
dicativa
del pro‐
gramma
(minuti)
Umidità re‐
sidua (%)
1)
Page 17
ITALIANO 17
Programmi Carico
Programmi cotone standard
Cotone standard
60°C
Cotone standard
60°C
Cotone standard
40 °C
1)
Al termine della fase di centrifuga.
2)
Non disponibile per alcuni modelli.
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 1015/2010 che implementa la direttiva 2009/125/EC.
9. OPZIONI
9.1 Temp.
Impostare questa opzione per modificare
la temperatura predefinita.
Spia
L'indicatore della temperatura impostata
si accende.
9.2 Centrifuga
Questa opzione consente di modificare
la velocità di centrifuga predefinita.
La spia della velocità impostata si
accende.
Opzioni centrifuga aggiuntive:
No centrifuga finale
• Impostare questa opzione per
• La spia corrispondente si accende.
• Impostare questa opzione per tessuti
= acqua fredda.
disattivare tutte le fasi di centrifuga. È
disponibile solo la fase di scarico.
molto delicati.
(kg)
Modalità Spento (W) Modalità Acceso (W)
0.48 0.48
Consumo
di energia
elettrica
(kWh)
7 0,92 44 250 53
3,5 0,68 35 204 53
3,5 0,59 36 189 53
Consumo
d'acqua (li‐
tri)
• La fase di risciacquo utilizza più
acqua per alcuni programmi di
lavaggio.
Stop acqua in vasca
• Impostare questa opzione per evitare
che la biancheria si sgualcisca.
• La spia corrispondente si accende.
• Al termine del programma è presente
dell’acqua nel cesto.
• Il cesto ruota regolarmente in modo
da non sgualcire la biancheria.
• L'oblò resta bloccato. Prima di aprire
l'oblò si deve scaricare l'acqua.
Durata in‐
dicativa
del pro‐
gramma
(minuti)
Per scaricare l'acqua fare
riferimento al capitolo "Al
termine del programma".
Umidità re‐
sidua (%)
9.3 Prelavaggio
Questa opzione consente di aggiungere
una fase di prelavaggio ad un
programma di lavaggio.
La spia corrispondente si accende.
1)
Page 18
www.electrolux.com18
• Usare questa funzione per
aggiungere una fase di pre-lavaggio
prima di quella di lavaggio.
Questa opzione è consigliata per
bucato molto sporco, in particolare se
contiene sabbia, polvere, fango e altre
componenti solide.
Questa opzione può
aumentare la durata del
programma.
9.4 Partenza Ritardata
Questa opzione consente di posticipare
la partenza di un programma di 9, 6 o 3
ore.
La spia dell'opzione e del valore
impostato sono accese.
9.5 Extra Risciacquo
Con questa opzione è possibile
aggiungere alcuni risciacqui al
programma di lavaggio selezionato.
10. IMPOSTAZIONI
Usare questa opzione per persone con
allergie ai residui di detersivo e con pelli
delicate.
Questa opzione aumenta la
durata del programma.
La spia corrispondente si accende.
9.6 Rapido
Questa opzione consente di ridurre la
durata del programma.
Impostare questa opzione per capi
leggermente sporchi o da rinfrescare.
La spia corrispondente si accende.
10.1 Sicurezza bambino
Questa opzione consente di evitare che i
bambini possano giocare con il pannello
dei comandi.
• Per attivare/disattivare questa
opzione, premere
contemporaneamente
finché la spia si accende/spegne.
Attivazione dell'opzione:
• Dopo aver premuto , le opzioni e il
selettore dei programmi si bloccano.
• Prima di premere il tasto
possibile avviare l'apparecchiatura.
e
, non è
10.2 Extra Risciacquo
permanente
Questa opzione permette di impostare in
modo permanente un Extra Risciacquo
quando si imposta un nuovo programma.
• Per attivare/disattivare questa
opzione, premere
contemporaneamente e finché
la spia si accende/spegne.
10.3 Segnali acustici
Viene emesso un segnale acustico:
• Al termine del programma di lavaggio.
• Se l'apparecchiatura presenta un
problema.
Per disattivare/attivare i segnali
acustici, premere contemporaneamente
e per 6 secondi.
Se si disattivano i segnali
acustici, gli stessi
continueranno a funzionare
in caso di malfunzionamento
dell'apparecchiatura.
Page 19
ITALIANO 19
11. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO
In fase di installazione o
prima di usare
l'apparecchiatura si potrebbe
vedere la presenza di acqua
nell'apparecchiatura. Questa
è acqua residua
nell'apparecchiatura dopo un
test funzionale completo in
fabbrica al fine di garantire
che l'apparecchiatura venga
consegnata ai clienti in
condizioni perfette e non
presenti nessun problema.
12. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
12.1 Caricare la biancheria
1. Aprire l'oblò
2. Svuotare le tasche e togliere gli
eventuali oggetti contenuti all'interno
prima di inserirli.
3. Mettere la biancheria nel cesto, un
capo per volta.
Accertarsi di non mettere troppa
biancheria nel cesto.
4. Chiudere saldamente l'oblò.
1. Collegare la spina alla presa.
2. Aprire il rubinetto dell’acqua.
3. Mettere una piccola quantità di
detersivo nella vaschetta per la fase
di lavaggio.
4. Impostare e avviare un programma
per il cotone alla massima
temperatura senza carico.
In questo modo si rimuoveranno
eventuali residui di lavorazione dal cesto
e dalla vasca.
Verificare che non resti
bucato impigliato fra la
guarnizione e l'oblò per
evitare il rischio di perdite di
acqua e danni al bucato.
Lavando le macchie più
oleose si potrebbero
danneggiare le parti in
gomma della lavatrice.
Page 20
A
www.electrolux.com20
12.2 Aggiunta di detersivi e additivi
Scomparto del detersivo per il
lavaggio.
Se si utilizza detersivo liquido,
versarlo immediatamente pri‐
ma di avviare il programma.
Vaschetta degli additivi liquidi
(ammorbidente, inamidante).
Livello massimo degli additivi
liquidi.
Inserto per detersivo liquido o
in polvere.
Quando si imposta un programma di prelavaggio (oppure opzione), versare il deter‐
sivo per il prelavaggio direttamente nel cesto.
Attenersi sempre alle istruzioni presenti sulla confezione dei detersivi;
consigliamo tuttavia di non superare il livello massimo indicato ( ).
Questa quantità garantirà comunque risultati di lavaggio ottimali.
Dopo un ciclo di lavaggio, ove necessario, rimuovere gli eventuali residui
di detersivo dal cassetto del detersivo.
12.3 Detersivo liquido o in polvere
La posizione predefinita dell'inserto è A
(detersivo in polvere).
Per utilizzare il detersivo liquido:
1. Rimuovere il cassetto. Posizionare il
bordo del cassetto spingendolo in direzione
della freccia (PUSH) per estrarre il cassetto
senza difficoltà.
Page 21
B
2.Portare l'inserto sulla posizione B.
A
3.Reinserire il cassetto.
Con il detersivo liquido:
• Non utilizzare detersivi in
gel o densi.
• Non versare più di 120 ml
di liquido.
• Non impostare il
programma col
prelavaggio.
• Non impostare la
partenza ritardata.
ITALIANO 21
12.4 Impostazione di un
programma
1. Ruotare il selettore dei programmi e
impostare il programma:
• La spia
2. Se necessario, modificare la
temperatura e la velocità di
centrifuga o aggiungere le opzioni
disponibili. Quando si attiva
un'opzione, la spia dell'opzione
impostata si accende.
Nel caso di impostazione
errata, la spia lampeggia
in rosso.
lampeggia.
12.5 Avvio del programma
senza partenza ritardata
Premere .
• La spia smette di lampeggiare
e rimane accesa.
• Il programma si avvia, l'oblò si
blocca, la spia
• La pompa di scarico può rimanere
in funzione per un breve lasso di
tempo all’inizio del ciclo di
lavaggio.
si accende.
Quando l'inserto si trova nella posizione B e
si desidera utilizzare il detersivo in polvere:
1. Rimuovere il cassetto.
2.Portare l'inserto sulla posizione A.
3.Reinserire il cassetto.
12.6 Avvio del programma con
partenza ritardata
1. Premere per impostare il ritardo
desiderato.
La spia del ritardo impostato è accesa.
La spia è accesa.
2. Premere
• L’apparecchiatura inizia il conto
alla rovescia.
• Appena è completato il conto alla
rovescia, il programma si avvia
automaticamente.
È possibile annullare o
modificare l’impostazione
della partenza ritardata
prima di premere .
Per annullare la partenza ritardata:
a. Premere per mettere
l'apparecchiatura in pausa.
:
Page 22
www.electrolux.com22
b. Premere finché la spia del
ritardo impostato si spegne.
Premere nuovamente per
avviare immediatamente il
programma.
12.7 Interruzione di un programma e modifica delle opzioni
È possibile modificare solo alcune
opzioni prima che si attivino.
1. Premere .
La spia lampeggia.
2. Modifica delle opzioni.
3. Premere nuovamente .
Il programma prosegue.
12.8 Annullamento di un programma in corso
1. Portare il selettore dei programmi su
per annullare il programma e
disattivare l'apparecchiatura.
2. Ruotare nuovamente il selettore dei
programmi per attivare
l'apparecchiatura. A questo punto è
possibile impostare un nuovo
programma di lavaggio.
Prima di iniziare il nuovo
programma,
l'apparecchiatura potrebbe
scaricare l'acqua. In tal caso,
accertarsi che il detersivo sia
ancora nella vaschetta
corrispondente, in caso
contrario aggiungere di
nuovo il detersivo.
12.9 Apertura dell’oblò con la
partenza ritardata in funzione
Quando è in funzione la partenza
ritardata, l'oblò è bloccato e la spia
accesa.
1. Premere per mettere in pausa
l'apparecchiatura.
La spia inizia a lampeggiare.
2. Attendere circa 2 minuti finché la spia
dell'oblò bloccato non smette di
lampeggiare e si spegne.
3. È possibile aprire l'oblò.
4. Chiudere l'oblò e premere
nuovamente .
La partenza ritardata prosegue.
12.10 Apertura dell’oblò con il
programma in corso
Durante lo svolgimento del programma,
l'oblò è bloccato e la spia accesa.
ATTENZIONE!
Se la temperatura e il livello
dell'acqua nel cesto sono
troppo elevati, non è
possibile aprire l’oblò.
1. Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
2. Attendere qualche minuto, quindi
aprire l'oblò.
3. Chiudere la porta
dell’apparecchiatura.
4. Impostare di nuovo il programma.
12.11 Al termine del
programma
• L'apparecchiatura si ferma
automaticamente.
• Se attivi, vengono emessi dei segnali
acustici.
• La spia del tasto si spegne.
• La spia dell'oblò bloccato si
spegne.
• La spia è accesa.
• È possibile aprire l'oblò.
• Togliere la biancheria
dall'apparecchiatura. Assicurarsi che
il cesto sia vuoto.
• Chiudere il rubinetto dell'acqua.
• Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
• Tenere l'oblò socchiuso per evitare
muffa e cattivi odori.
Il programma di lavaggio è terminato,
ma c'è acqua nel cesto:
Page 23
• Il cesto ruota regolarmente in modo
da non sgualcire i tessuti.
• La spia dell'oblò bloccato è
accesa. La spia lampeggia. L'oblò
resta bloccato.
• Prima di aprire l'oblò si deve scaricare
l'acqua.
Per scaricare l'acqua:
1. Se necessario, ridurre la velocità di
centrifuga. Se si imposta ,
l'apparecchiatura esegue solo la fase
di scarico.
2. Premere
scarica l'acqua ed esegue la
centrifuga.
3. Al termine del programma, una volta
spenta la spia di oblò bloccato , è
possibile aprirlo.
4. Portare il selettore dei programmi
sulla posizione per disattivare
l'apparecchiatura.
L'apparecchiatura scarica ed
esegue automaticamente la
centrifuga dopo circa 18 ore
(ad eccezione del
programma Lana).
. L'apparecchiatura
ITALIANO 23
12.12 Standby
Alcuni minuti dopo il termine del
programma di lavaggio, se
l'apparecchiatura non viene spenta si
attiva la modalità di risparmio energetico.
Lo stato del risparmio di energia riduce il
consumo energetico quando
l'apparecchiatura è in standby.
• Tutte le spie si spengono.
• La spia
• Premere una delle opzioni per
disattivare lo stato del risparmio di
energia.
lampeggia lentamente.
Se si imposta un programma
o un'opzione che termina
con l'acqua nel cesto, la
funzione di risparmio
energetico non si attiva per
ricordarvi di scaricare
l'acqua.
13. CONSIGLI E SUGGERIMENTI UTILI
13.1 Il carico di biancheria
• Suddividere la biancheria in: bianchi,
colorati, sintetici, delicati e lana.
• Seguire le istruzioni di lavaggio
indicata nelle etichette dei capi.
• Non lavare insieme capi bianchi e
colorati.
• Alcuni capi colorati possono scolorire
al primo lavaggio. Consigliamo di
lavarli separatamente le prime volte.
• Abbottonare le federe e chiudere
cerniere, ganci e bottoni. Chiudere le
cinture.
• Rivoltare i tessuti multi-strato, i capi in
lana e quelli con immagini stampate.
• Togliere le macchine più ostinate con
un detersivo speciale.
• Lavare e pre-trattare le macchie di
terreno più ostinate prima di mettere i
capi nel cestello.
• Fare attenzione alle tende. Togliere i
ganci e sistemare le tende in una
retina o federa.
• Non lavare capi senza orlo o
strappati. Utilizzare una retina per
lavare piccoli capi e/o capi delicati (ad
es. reggiseni con ferretto, cinture,
calze, ecc.).
• Un carico molto ridotto può causare
problemi di equilibrio durante la fase
di centrifuga. In tal caso, sistemare
manualmente i capi nella vasca e
riavviare la fase di centrifuga.
• Evitare di lavare indumenti pieni di
peli di animale lunghi o indumenti di
bassa qualità che rilasciano molta
lanugine e che potrebbero bloccare il
circuito di scarico richiedendo quindi
un intervento di assistenza.
• Svuotare le tasche e distendere i capi.
Page 24
www.electrolux.com24
13.2 Macchie ostinate
Per alcune macchie, acqua e detersivo
non è sufficiente.
Consigliamo di pre-trattare tali macchie
prima di mettere i capi
nell'apparecchiatura.
Sono disponibili degli smacchiatori
speciali. Usare uno smacchiatore
speciale adatto al tipo di macchia e
tessuto.
13.3 Detersivi e additivi
• Usare esclusivamente detersivi e
additivi adatti ai lavaggi in
lavabiancheria:
– detersivi in polvere per tutti i tipi di
tessuto,
– detersivi in polvere tessuti delicati
(max. 40 °C) e lana,
– detersivi liquidi, preferibilmente
per programmi di lavaggio a
bassa temperatura (60 °C max.),
per tutti i tipi di tessuto o speciali
per la lana.
• Non mischiare tipi diversi di detersivi.
• Per motivi ecologici, non usare una
quantità di detersivo superiore a
quella necessaria.
• Osservare le istruzioni riportate sulle
confezioni di tali prodotti.
• Usare i prodotti adatti al tipo e colore
di tessuto, alla temperatura del
programma e al livello di sporco.
• Se l'apparecchiatura non dispone di
contenitore del detersivo con lo
sportellino, aggiungere i detersivi
liquidi in un dosatore (fornito dal
produttore del detersivo).
13.4 Consigli ecologici
• Impostare un programma senza la
fase di prelavaggio per lavare la
biancheria normalmente sporca.
• Avviare un programma di lavaggio
con il carico massimo di biancheria
consentito.
• Se necessario, usare uno
smacchiatore quando si imposta un
programma a bassa temperatura.
• Per usare la quantità corretta di
detersivo, verificare la durezza
dell’acqua dell'impianto domestico.
Fare riferimento a "Durezza
dell'acqua".
13.5 Durezza dell'acqua
Se la durezza dell'acqua locale è alta o
moderata, consigliamo di usare un
decalcificatore dell’acqua per
lavabiancheria. Nelle zone in cui l'acqua
è dolce non è necessario usare un
decalcificatore dell’acqua.
Per conoscere il livello di durezza
dell'acqua locale contattare l’ente
erogatore locale.
Utilizzare la quantità corretta di
decalcificatore. Osservare le istruzioni
riportate sulle confezioni del prodotto.
14. PULIZIA E MANUTENZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
Questa apparecchiatura è
stata progettata unicamente
per un normale uso
domestico.
Leggere il capitolo nella sua
interezza per informazioni
sulla manutenzione e la cura
ottimali dell'apparecchiatura.
Page 25
ITALIANO 25
14.1 Pulizia esterna
Pulire l'apparecchiatura esclusivamente
con acqua tiepida saponata. Asciugare
perfettamente tutte le superfici.
ATTENZIONE!
Non utilizzare alcol, solventi
o prodotti chimici.
ATTENZIONE!
Non pulire le superfici
metalliche con detergenti a
base di cloro.
14.2 Decalcificazione
Se la durezza dell'acqua
locale è alta o moderata,
consigliamo di usare un
decalcificatore dell’acqua
per lavabiancheria.
Esaminare a intervalli regolari il cesto al
fine di controllare la presenza di calcare.
I detersivi normalmente disponibili in
commercio contengono già addolcitori,
ma consigliamo di eseguire di tanto in
tanto un ciclo col cesto vuoto e un
prodotto disincrostante.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
14.3 Lavaggio di manutenzione
L’uso ripetuto e prolungato di programmi
a bassa temperatura può causare
depositi di detersivi, residui di lanugine,
crescita batterica all'interno del cesto e
della vasca. Ciò potrebbe generare
cattivi odori e muffa. Per eliminare questi
depositi e pulire la parte interna
dell'apparecchiatura, eseguire a intervalli
regolari lavaggi di manutenzione (almeno
una volta al mese):
Rimandiamo al capitolo
dedicato alla Pulizia del
cesto.
14.4 Pulizia del cesto
Controllare regolarmente il cesto per
evitare depositi indesiderati.
Nel cestello si possono formare depositi
di ruggine dovuti a corpi estranei o a
tracce di ferro presenti nell'acqua
Pulire il cesto con prodotti adatti
all’acciaio inossidabile.
Attenersi sempre alle
istruzioni riportate sulle
confezioni dei prodotti.
Per la pulizia del cesto, non
utilizzare prodotti anticalcare
acidi, prodotti abrasivi
contenenti cloro o pagliette
abrasive.
Per una pulizia completa:
1. Togliere tutta la biancheria dal cesto.
2. Selezionare il programma Cotoni con
la temperatura più elevata
3. Aggiungere una piccola quantità di
detersivo in polvere nel cesto vuoto
per risciacquare tutti i residui rimasti.
14.5 Guarnizione della porta
con doppio elemento di blocco
dell'estremità
Questa apparecchiatura è stata
progettata con un sistema di scarico
auto-pulente, che consente alle fibre di
lanugine che cadono dai vestiti di essere
scaricate congiuntmente all'acqua, in
modo tale che il cliente non debba
accedere a quest'area per eseguire
interventi di normale manutenzione o
pulizia.
Controllare regolarmente la guarnizione
e rimuovere tutti gli oggetti presenti nella
parte interna. Monete, bottoni e altri
Page 26
www.electrolux.com26
oggetti di piccole dimensioni dimenticati
nelle tasche dei vestititi vengono
depositati - durante il ciclo di lavaggio nella porta con doppio elemento di
blocco dell'estremità nella guarnizione

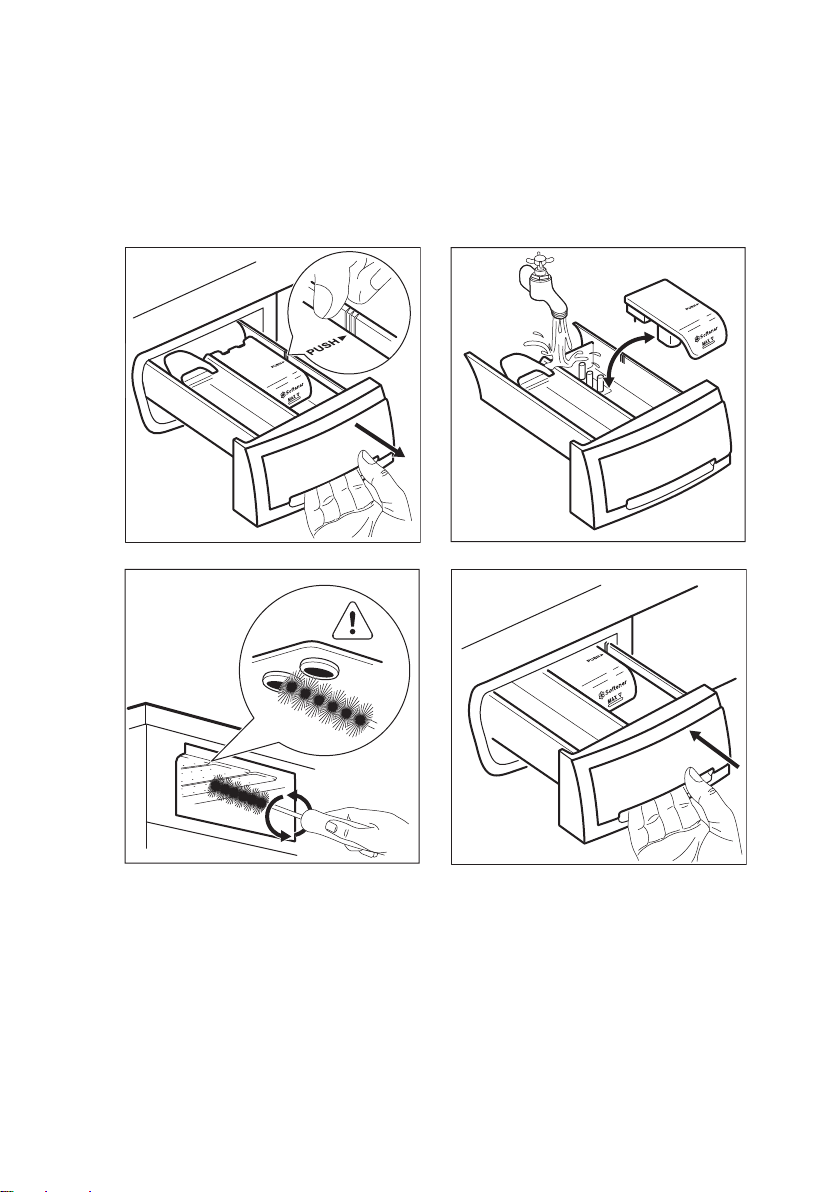

14.6 Pulizia del cassetto del detersivo
1. 2.
3. 4.
del foro della porta, dove potranno poi
essere comodamente recuperati al
termine del ciclo.
Page 27

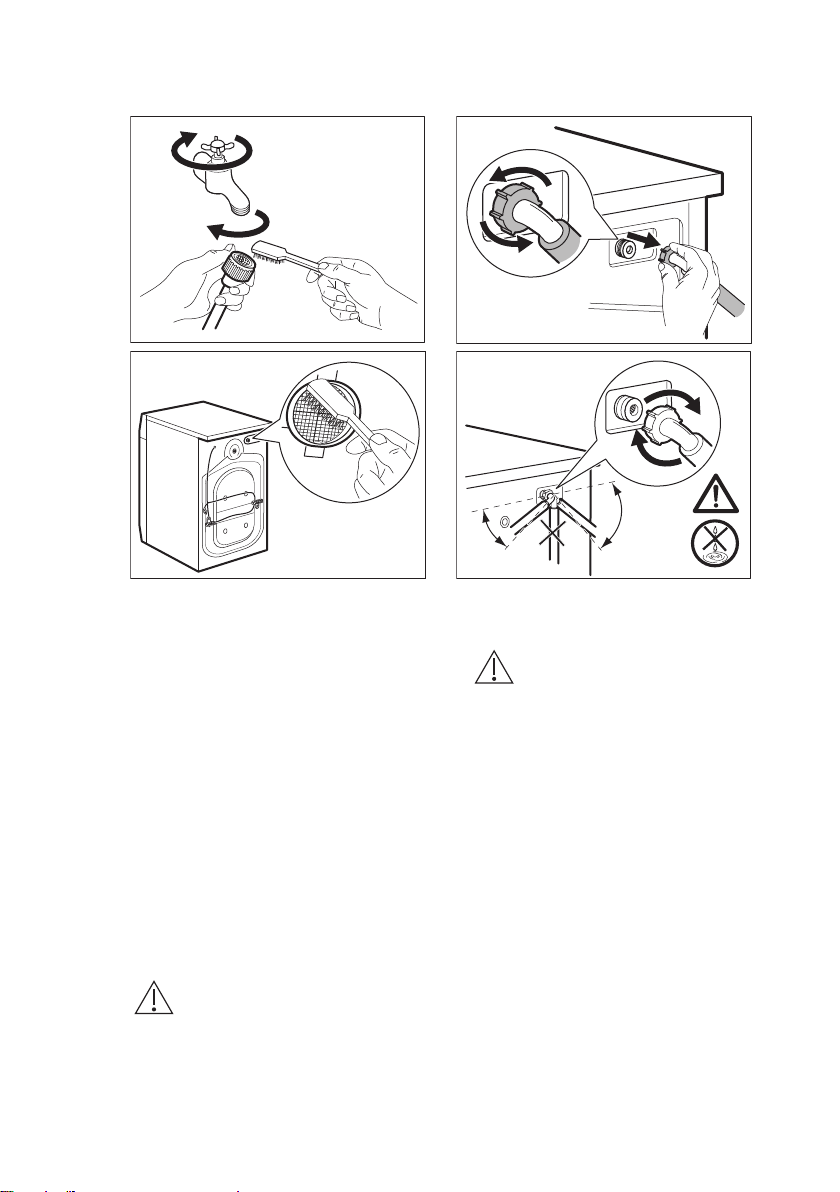

14.7 Pulizia del tubo di carico e del filtro della valvola
1
2
3
45°
20°
ITALIANO 27
14.8 Precauzioni antigelo
Se si installa l’apparecchiatura in un
luogo in cui la temperatura può scendere
al di sotto di 0°C, togliere l'acqua residua
dal tubo di carico dell'acqua e dalla
pompa di scarico.
1. Scollegare la spina dalla presa di
corrente.
2. Chiudere il rubinetto dell'acqua.
3. Sistemare le due estremità del tubo
di carico in un contenitore e lasciare
che l'acqua fluisca fuori dal tubo.
4. Svuotare la pompa di scarico. Fare
riferimento alla procedura per lo
scarico di emergenza.
15. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
15.1 Introduzione
L'apparecchiatura non si avvia o si
blocca durante il funzionamento.
5. Quando la pompa di scarico è vuota,
rimontare il tubo di carico.
AVVERTENZA!
Accertarsi che la
temperatura sia superiore a
0°C prima di utilizzare
nuovamente
l'apparecchiatura.
Il produttore declina ogni
responsabilità per danni
causati da basse
temperature.
Cercare dapprima di risolvere il problema
(fare riferimento alla tabella). Se ciò non
è possibile, contattare il Centro di
Assistenza Autorizzato.
In caso di problemi, vengono emessi dei
segnali acustici. La spia rossa del tasto
Avvio/Pausa lampeggia e una delle spie
Page 28
www.electrolux.com28
della fase si accende a indicare un
codice allarme:
• - L'apparecchiatura non carica
l'acqua in modo appropriato.
• - L'apparecchiatura non scarica
l'acqua.
- L'oblò è aperto o non è chiuso
•
correttamente. Controllare la porta!
• La spia del tasto Avvio/Pausa
lampeggia 11 volte in rosso e 1 (2 o
15.2 Possibili guasti
Problema Possibile soluzione
• Verificare che la spina sia collegata alla presa elettrica.
• Controllare che l’oblò dell’apparecchiatura sia chiuso.
• Assicurarsi che il fusibile all'interno del quadro elettrico
Il programma non si av‐
via.
L'apparecchiatura non
carica l'acqua in modo
appropriato.
L'apparecchiatura non
carica e scarica imme‐
diatamente l'acqua.
non sia danneggiato.
• Assicurarsi di aver premuto il tasto Avvio/Pausa.
• Se è stata impostata la Partenza ritardata, annullare
l'impostazione o attendere il termine del conto alla rove‐
scia.
• Disattivare la funzione Sicurezza bambino se attiva.
• Controllare che il rubinetto dell'acqua sia aperto.
• Controllare che la pressione dell'acqua di alimentazione
non sia troppo bassa. Per ottenere informazioni a que‐
sto proposito, contattare l'ente erogatore locale.
• Controllare che il rubinetto dell'acqua non sia ostruito.
• Questo problema potrebbe essere causato dal filtro del
tubo d'ingresso o dal filtro di scarico della valvola che
potrebbe essere ostruito. Fare riferimento al capitolo
"Pulizia e cura". Qualora il problema persista, contattare
il Centro di Assistenza Autorizzato.
• Verificare che il tubo di carico non sia attorcigliato o pie‐
gato.
• Controllare che il collegamento del tubo di carico del‐
l'acqua sia stato eseguito correttamente.
• Controllare che i collegamenti dei tubi di carico dell'ac‐
qua siano stati eseguiti correttamente.
• Accertarsi che il tubo di scarico sia nella posizione cor‐
retta. Il tubo potrebbe essere troppo basso. Fare riferi‐
mento alla sezione 'Istruzioni di installazione'.
3) in giallo: la tensione è instabile.
Una volta stabilizzatasi la tensione
l'apparecchiatura riparte
automaticamente.
AVVERTENZA!
Spegnere l'apparecchiatura
prima di eseguire i controlli.
Page 29
Problema Possibile soluzione
• Controllare che lo scarico del lavello non sia ostruito.
• Verificare che il tubo di scarico non sia attorcigliato o
piegato.
• Controllare che il raccordo del tubo di scarico sia stato
eseguito correttamente.
L'apparecchiatura non
scarica l'acqua.
• Impostare l'opzione di scarico se si seleziona un pro‐
gramma senza fase di scarico.
• Impostare l'opzione di scarico se si imposta un'opzione
che termina con l'acqua nel cesto.
• Questo problema potrebbe essere causato dal filtro di
scarico ostruito. Si prega di contattare il Centro Assi‐
stenza Autorizzato.
• Impostare l'opzione centrifuga.
• Impostare l'opzione di scarico se si imposta un'opzione
La fase di centrifuga
non si avvia o il ciclo di
lavaggio dura più a lun‐
go del normale.
che termina con l'acqua nel cesto.
• Questo problema potrebbe essere causato dal filtro di
scarico ostruito. Si prega di contattare il Centro Assi‐
stenza Autorizzato.
• Sistemare manualmente i capi nella vasca e riavviare la
fase di centrifuga. Il problema può essere legato a pro‐
blemi di sbilanciamento.
• Assicurarsi che i raccordi dei tubi dell'acqua siano serra‐
ti e non vi siano perdite d'acqua.
Presenza di acqua sul
pavimento.
• Verificare che i tubi di carico e scarico dell'acqua non
siano danneggiati.
• Assicurarsi di utilizzare il detersivo adeguato e la giusta
quantità.
• Assicurarsi che il programma di lavaggio sia terminato.
• Impostare l'opzione di scarico o di centrifuga se è pre‐
sente dell’acqua nel cesto.
• Eseguire la procedura di scarico di emergenza. Vedere
Non è possibile aprire
l'oblò.
le "Precauzioni antigelo" (nel capitolo Pulizia e cura).
• Assicurarsi che l'apparecchiatura sia alimentata dalla
corrente elettrica.
• Questo problema può essere causato da un malfunzio‐
namento dell'apparecchiatura. Contattare il Centro Assi‐
stenza Autorizzato.
L'apparecchiatura
emette un rumore ano‐
malo.
• Assicurarsi che il livellamento dell'apparecchiatura sia
corretto. Fare riferimento alla sezione 'Istruzioni di in‐
stallazione'.
• Assicurarsi che l'imballaggio e/o i dadi per il trasporto
siano stati rimossi. Fare riferimento alla sezione 'Istru‐
zioni di installazione'.
• Aggiungere altri capi nel cesto. Il carico potrebbe essere
insufficiente.
ITALIANO 29
Page 30
www.electrolux.com30
Problema Possibile soluzione
• Aumentare la dose di detersivo o utilizzare un altro pro‐
I risultati del lavaggio
non sono soddisfacenti.
Non è possibile impo‐
stare un'opzione.
Una volta effettuati questi controlli, attivare l’apparecchiatura. Il programma riprende dal
punto in cui era stato interrotto.
In caso di ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.
dotto.
• Utilizzare un prodotto speciale per eliminare le macchie
difficili prima di lavare la biancheria.
• Accertarsi di impostare la temperatura corretta.
• Ridurre il carico di biancheria.
• Accertarsi di premere soltanto il(i) tasto(i) desiderato(i).
Se l'apparecchiatura riporta altri codici di
allarme (la spia del tasto lampeggia
di rosso). Attivare e disattivare
16. DATI TECNICI
Dimensione Larghezza/Altezza/
Collegamento elettrico Tensione
Coperchio di protezione che impedisce l'ingresso
di sporco e umidità, eccetto dove l'apparecchia‐
tura a bassa tensione non ha una protezione
contro l'umidità
Pressione dell’acqua
di alimentazione
Alimentazione dell'acqua
Carico massimo Cotone (Cotton) 7 kg
Classe di efficienza energetica A+++
Velocità di centrifuga Velocità massima di
1)
Collegare il tubo di carico dell'acqua a un rubinetto con 3/4'' filettatura.
l'apparecchiatura. In caso di ricomparsa
dell'anomalia, contattare il Centro di
Assistenza Autorizzato.
Profondità/Profondità to‐
tale
Potenza totale
Fusibile
Frequenza
Minimo
Massimo
1)
centrifuga
600 mm/ 850 mm/ 559 mm/ 578
mm
230 V
2200 W
10 A
50 Hz
IPX4
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
Acqua fredda
1151 giri/minuto
17. FOGLIO INFORMATIVO PRODOTTO, IN RIFERIMENTO AL REGOLAMENTO UE 1369/2017
Foglio informativo prodotto
Page 31
ITALIANO 31
Marchio Commerciale ELECTROLUX
Modello EW2F67205N,
PNC914912486
Capacità nominale in kg 7
Classe di efficienza energetica A+++
Consumo annuo di energia in kWh/anno, basato su
220 cicli di lavaggio standard per programmi per tes‐
suti di cotone a 60 °C e 40 °C a pieno carico e a cari‐
co parziale e consumo dei modi a basso consumo
171
energetico. Il consumo effettivo dipende dalle modali‐
tà di utilizzo dell’apparecchio.
Consumo energetico del programma cotone standard
a 60 °C a pieno carico in kWh
Consumo energetico del programma cotone standard
a 60 °C a carico parziale in kWh
Consumo energetico del programma cotone standard
a 40 °C a carico parziale in kWh
0,92
0,68
0,59
Consumo energetico ponderato in modo spento in W 0,48
Consumo energetico ponderato in modo left-on in W 0,48
Consumo di acqua in litri/anno, basato su 220 cicli di
lavaggio standard per programmi per tessuti di cotone
a 60 °C e 40 °C a pieno carico e a carico parziale. Il
9499
consumo effettivo dipende dalle modalità di utilizzo
dell’apparecchio.
Classe di efficienza della centrifuga su una scala da G
(efficienza minima) ad A (efficienza massima)
B
Velocità massima della centrifuga in giri/min 1151
Grado di umidità residua in % 53
Il "programma standard a 60 °C per tessuti di cotone"
e il "programma standard a 40 °C per tessuti di coto‐
ne" sono i programmi di lavaggio standard ai quali
fanno riferimento le informazioni sull’etichetta e sulla
scheda, che questi programmi sono adatti per lavare
-
biancheria di cotone che presenta un grado di sporco
normale e che sono i programmi più efficienti in termi‐
ni di consumo combinato di energia e acqua.
Durata del "programma standard per tessuti di cotone
a 60 °C" a pieno carico in minuti
Durata del "programma standard per tessuti di cotone
a 60 °C" a carico parziale in minuti
250
204
Page 32
www.electrolux.com32
Durata del "programma standard per tessuti di cotone
a 40 °C" a carico parziale in minuti
Durata del modo left on in minuti 5
Emissioni di rumore aereo in db(A) lavaggio 58
Emissioni di rumore aereo in db(A) centrifugazione 79
Apparecchiatura da incasso S/N No
Le informazioni riportate nel grafico qui sopra sono in conformità con la direttiva della
Commissione Europea 1015/2010 che implementa la direttiva 2009/125/CE.
18. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
189
*
Page 33
ITALIANO 33
Page 34
www.electrolux.com34
Page 35
ITALIANO 35
Page 36
www.electrolux.com/shop
192928800-A-472018
Loading...
