UW NIEUWE WASAUTOMAAT

Deze nieuwe wasmachine is voorzien van het
Direct Spray wassysteem, met Electrolux patent,
en voldoet aan alle eisen voor een moderne
behandeling van uw wasgoed, met besparing
van water, stroom en wasmiddel.
Ook kleine hoeveelheden worden goedkoop
gewassen want de verbruikswaarden worden
automatisch aan de hoeveelheid en het type
wasgoed aangepast.
Doordat de wasmachines de laatste jaren
steeds zuiniger zijn geworden met energie, is de
wastijd langer geworden. U zult echter merken
dat het wasresultaat optimaal is.

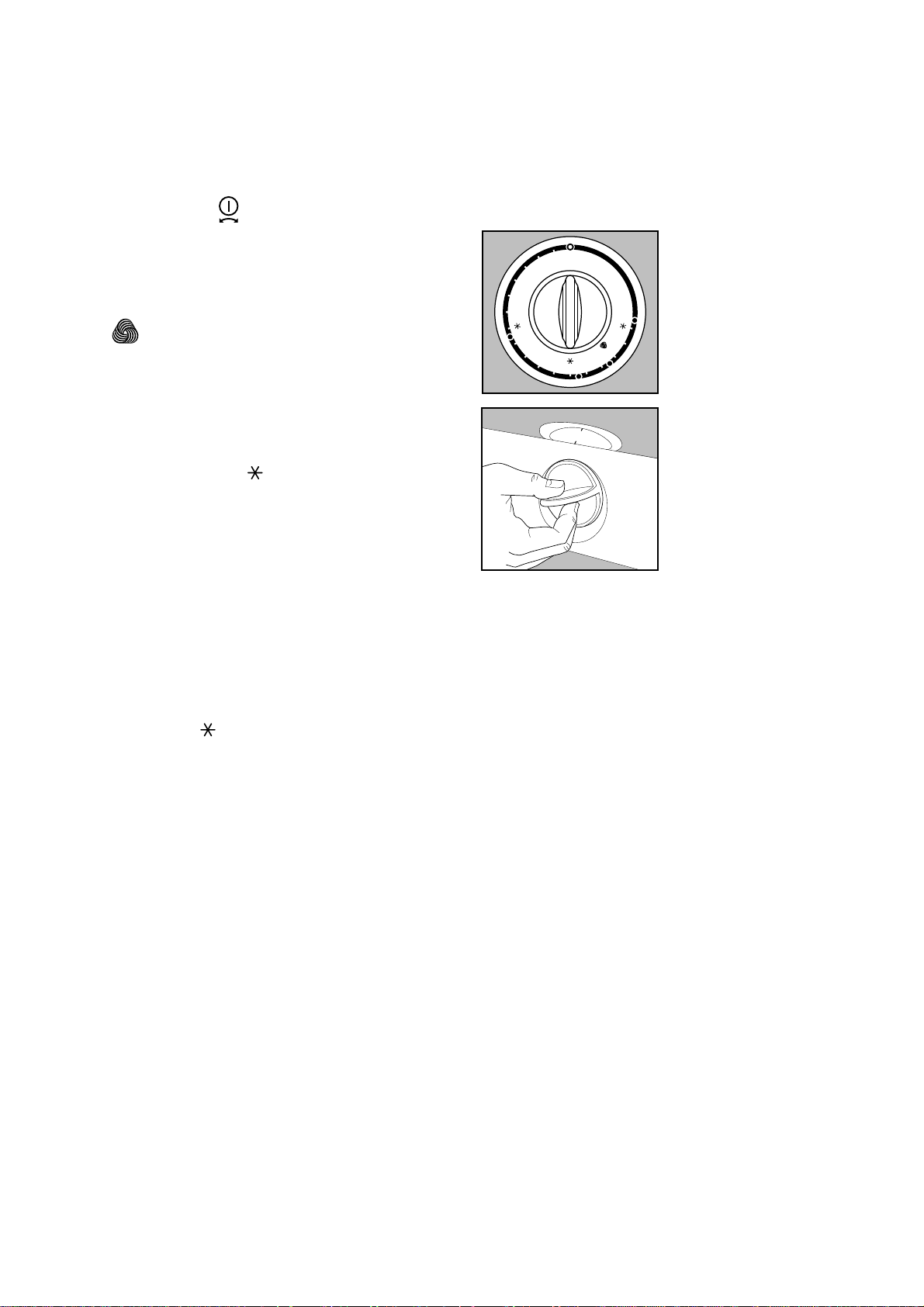

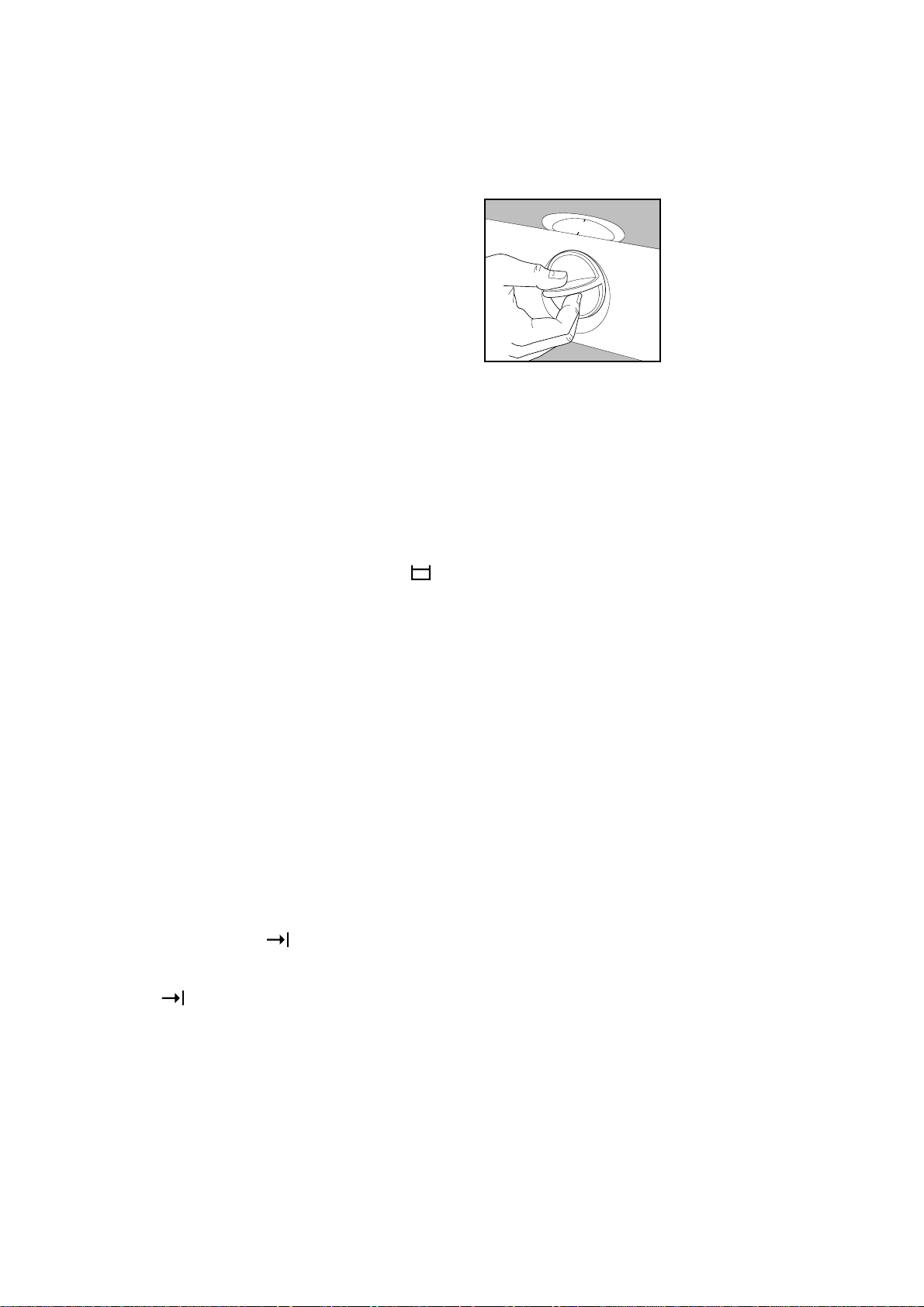

■ De programmakeuzeknop zorgt voor een

eenvoudig gebruik van de wasmachine;
hiermee worden zowel de programmafuncties
als de temperatuur gekozen.

■ De programmaverklikker geeft informatie

over het programma dat afgewerkt wordt.

■ Dankzij de Fuzzy Logic techniek wordt de

tijdsduur van de katoenwas automatisch
berekend aan de hand van het gewicht van
het wasgoed.

■ Het speciale wolprogramma wast uw

wolwas, dankzij de heel voorzichtige
trommelbeweging, veilig en zonder krimpen.

■ De onbalans beveiliging zorgt voor een

goede stabiliteit van de machine tijdens het
centrifugeren.

■ De automatische sopafkoeling op 60°C in

het kookwas-programma voor het
afpompen voorkomt dat kunststof

afvoebuizen vervormen.

Tips voor zuinig wassen

■ De programma’s zonder voorwas zijn bedoeld

voor normaal vuil wasgoed. Ze besparen
wasmiddel en water in vergelijking met een
programma met voorwas.

■ U wast het zuinigst met een volle trommel.

■ Door een geschikte voorbehandeling kunnen

vlekken en lichte verontreinigingen verwijderd
worden.

■ Doseer het wasmiddel altijd volgens de

aanwijzingen van de wasmiddelenfabrikant.

■ Kies voor normaal vuile was het

“energiespaar-programma” en voor licht vuile
was het korte programma.

Milieubescherming

Afdanken van de verpakking

■ Alle met dit symbool gemerkte materialen

zijn “milieu-vriendelijk”. Ze kunnen zonder
bezwaar bij het afval worden gezet.

De kunststoffen kunnen hergebruikt worden
en hebben de volgende aanduidingen:

>PE< voor polyethyleen
>PS< voor polystyreen
>PP< voor polypropyleen

Wij adviseren u, het karton in een container
voor oud papier te deponeren.

Afdanken van het apparaat

■ Maak het oude apparaat dat u, in afwachting

van het weghalen of wegbrengen zolang
terzijde zet, onbruikbaar. Knip het netsnoer
eraf en verwijder de deursluiting. Informeer
bij de gemeente wie het oude apparaat
ophaalt of waar u het moet bezorgen,
teneinde er zeker van te zijn dat het apparaat
zorgvuldig verschrot of gerecycled wordt.

S

NEDERLAND

Enkele paragrafen in deze handleiding zijn voorzien van symbolen die de volgende betekenis hebben:

Dit symbool vindt u bij belangrijke informatie voor de gebruiksveiligheid van uw machine. Het
niet in acht nemen van deze informatie kan schade veroorzaken.

Dit symbool geeft informatie over een juist gebruik van de machine en vertelt u hoe u de
beste prestaties van de machine kunt verkrijgen.

i

Dit symbool geeft belangrijke informatie over milieubescherming.

Onze bijdrage aan het beschermen van het milieu:
Wij maken gebruik van kringlooppapier.

53

INHOUD

Waarschuwingen 55
Beschrijving van de machine 56

■

Wasmiddellade 56

Installatie 57

■

Transportbeveiliging 57

■

Plaatsen 57

■

Watertoevoer 58

■

Waterafvoer 58

■

Elektrische aansluiting 59

Technische gegevens 60
Gebruik 61

■

Bedieningspaneel 61

■

Beschrijving van
de bedieningselementen 62-65

■

Adviezen en tips voor het wassen 66
Was niet te lang opsparen 66
Sorteren 66
Temperaturen 66
Hoeveel wasgoed in de trommel? 66
Vóór u het wasgoed in de trommel doet 66
Welke wasmiddelen gebruiken? 67
Traditionele poeder-wasmiddelen 67
Vloeibare wasmiddelen 67
Geconcentreerde poeder-wasmiddelen 68
Wasverzachter 68
Waterontharder 68

■

Volgorde van handelingen 69-70

■

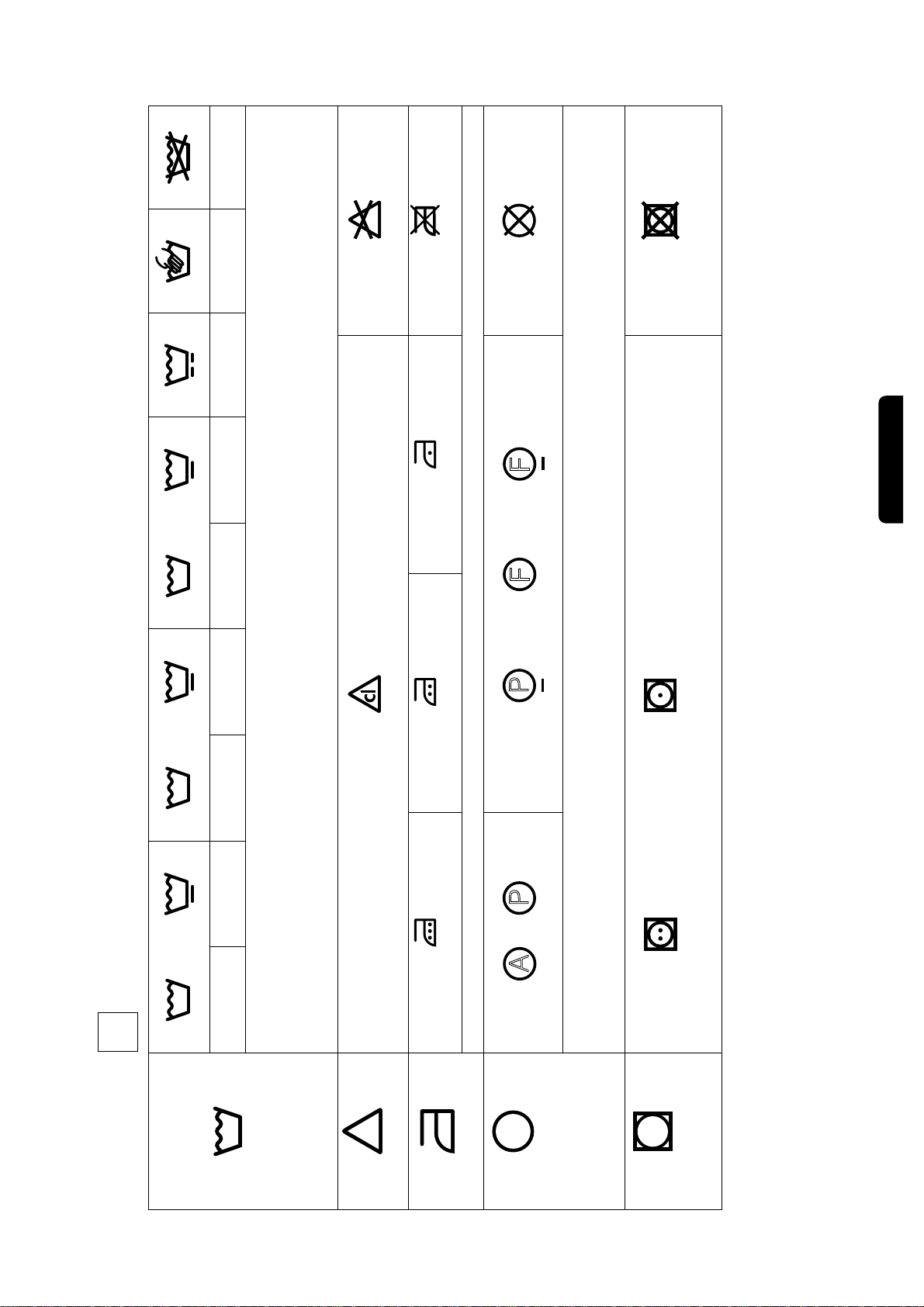

Textielbehandelingssymbolen 71

■

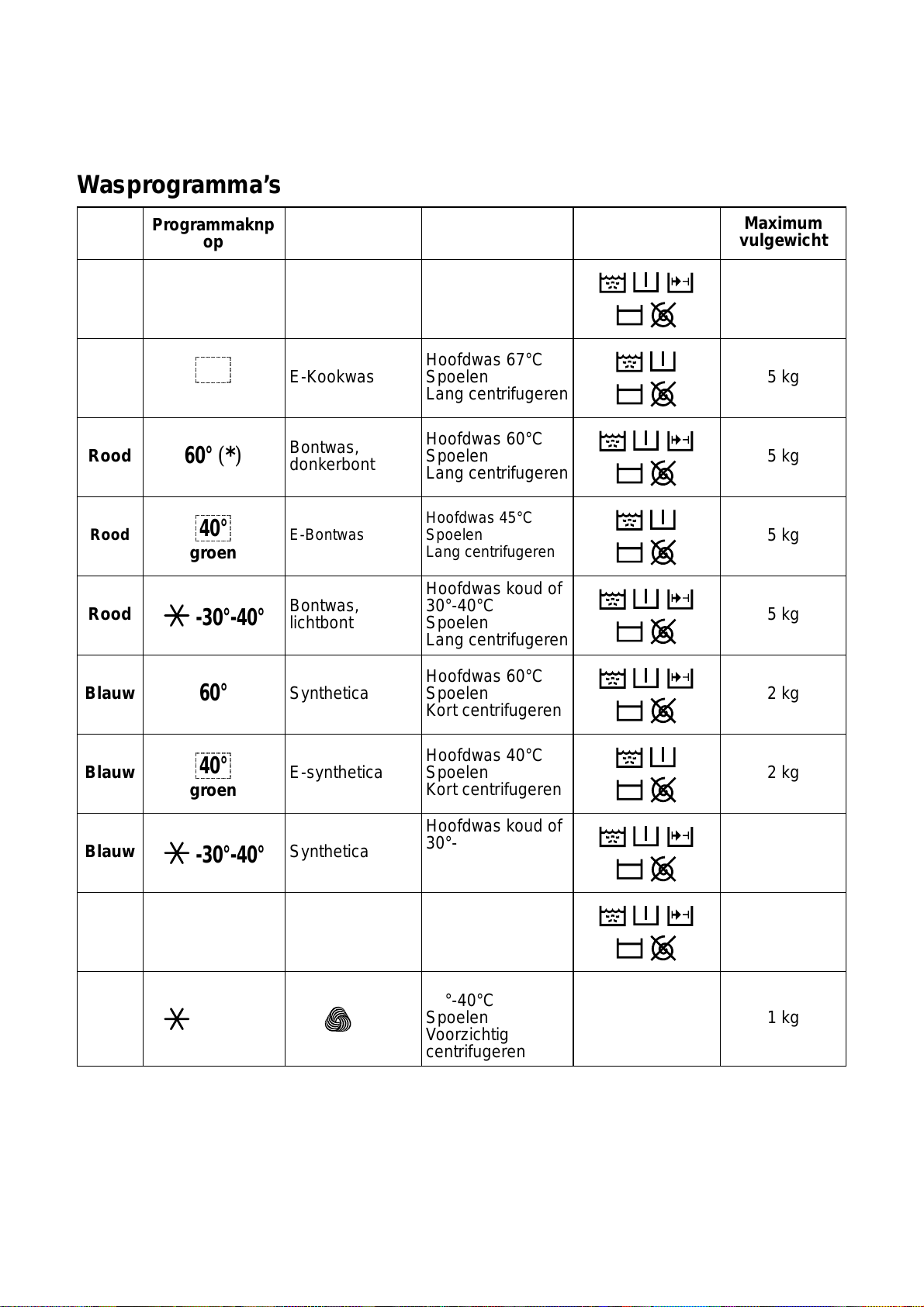

Adviesprogramma’s 72-73

Onderhoud 74

■

Machine ontkalken 74

■

De buitenkant 74

■

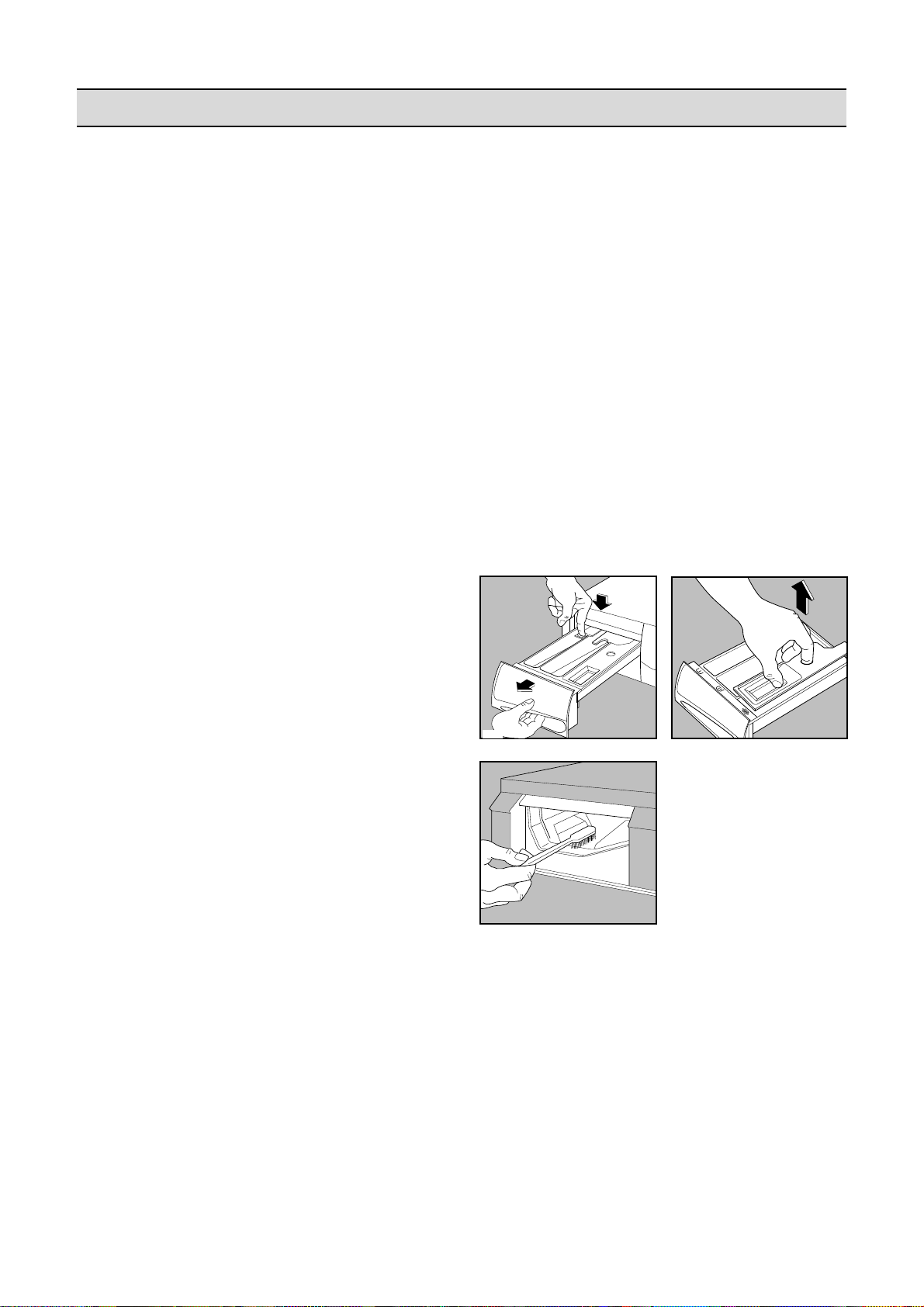

De wasmiddellade 74

■

Het toevoerfilter 75

■

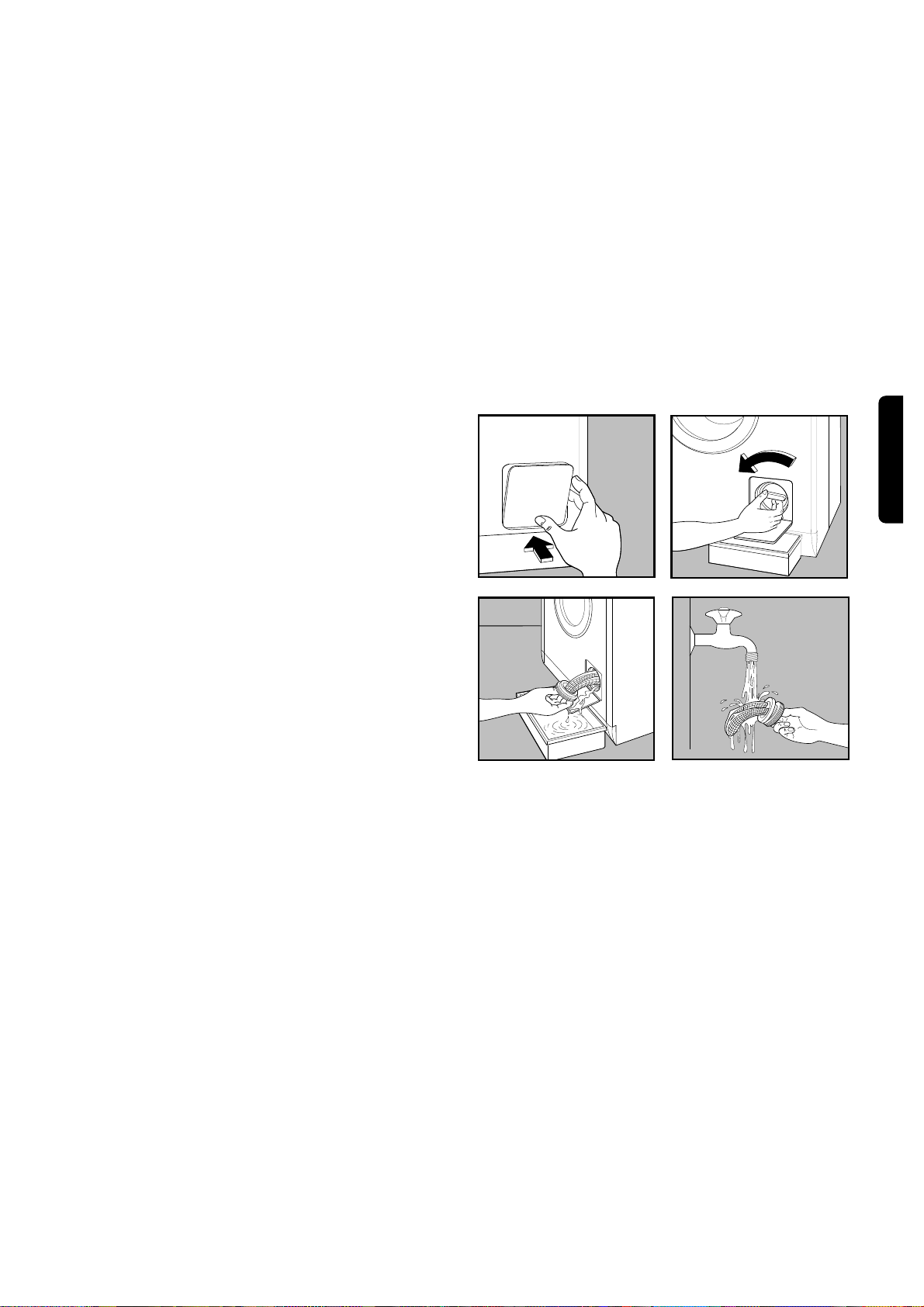

Het afvoerfilter 75

■

Waterafvoer in noodgevallen 75

■

Voorzorgsmaatregelen bij vorst

76

Eenvoudige storingen 77-78

54

WAARSCHUWINGEN

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het
apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van
waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de
daarin opgenomen waarschuwingen te kunnen beschikken.
Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te
hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

■

Indien u tijdens de aflevering een schade aan
het apparaat vastgesteld hebt, meldt u dit
dan, vóór u het apparaat installeert en/of in
gebruik neemt, direct aan uw leverancier.

Algemene veiligheidsaanwijzingen

■

Dit apparaat is bedoeld en gemaakt voor het
gebruik door volwassenen. Het is gevaarlijk
om kinderen het apparaat te laten bedienen
of als speelgoed te laten gebruiken.

■

De glasdeur (voorlader) kan tijdens het
gebruik zeer heet worden. Houd kinderen uit
de buurt van het apparaat zolang het in
werking is.

Installatie

■

Alle delen die tot de transportbeveiliging behoren
moeten beslist zijn verwijderd, alvorens het
apparaat in gebruik te nemen. Ernstige schade
aan het apparaat of andere zaken kan het
gevolg zijn van het niet of niet

geheel

verwijderen van de transportbeveiliging.

■

Een eventueel noodzakelijke wijziging aan de
elektrische huisinstallatie ten behoeve van de
installatie van dit apparaat, mag uitsluitend
door een daartoe bevoegd persoon
uitgevoerd worden.

■

Een eventueel noodzakelijke wijziging van de
watertoe- en/of afvoervoorzieningen ten
behoeve van de installatie van dit apparaat mag
uitsluitend door een daartoe bevoegd persoon
uitgevoerd worden.

■

Overtuig u ervan dat het apparaat na de
installatie of het verplaatsen niet op het
aansluitsnoer staat.

Gebruik

■

Was geen artikelen in de wasautomaat die
hier niet voor geschikt zijn. Raadpleeg het
textielonderhoudsetiket.

■

Overlaad het apparaat niet. Raadpleeg de
betreffende adviezen in de gebruiksaanwijzing.

■

Met vluchtige stoffen, zoals spiritus, benzine,
terpentine en dergelijke, gereinigde artikelen
mogen niet in de wasautomaat. Indien zulke
reinigingsmiddelen gebruikt werden om
voortijds vlekken te verwijderen, dan moet
met het wassen in de wasautomaat gewacht
worden tot het artikel volledig uitgedampt is.

■

Was kleine artikelen, zoals babysokjes,
ceintuurs en dergelijke in een sloop. Zulke
kleine artikelen kunnen tussen de trommel en
de kuip slippen.

■

Overtuig u ervan dat, vóór u een kledingstuk
in de wasautomaat doet, de borst- en
broekzakken leeg zijn, ritssluitingen zijn
gesloten en eventueel loshangende knopen
verwijderd of eerst aangenaaid zijn. Was
geen rafelig of gescheurd goed;

herstel het
voortijds. Verwijder voortijds verf-, inkt-,
en grasvlekken. Was bh’s met beugels niet in
de wasautomaat.

■

Objecten zoals munten, veiligheidsspelden,
naalden, spijkers, schroeven en andere harde
of scherpe materialen behoren niet in de
wasautomaat; zij kunnen aanzienlijke schade
veroorzaken.

■

Wees voorzichtig met wasverzachter. Een te
grote dosering kan schade aan het wasgoed
toebrengen. Raadpleeg de instructies van de
fabrikant van de wasverzachter.

■

Kijk, vóór u de vuldeur (voorlader) opent,
altijd eerst of het water weggepompt is. Indien
dat niet het geval is, laat de machine dan
eerst het water afpompen. Raadpleeg in
twijfelgeval de gebruiksaanwijzing.

■

Kleine huisdieren hebben de gewoonte in de
trommel van de wasautomaat (voorlader) te
kruipen. Hebt u zo’n huisdier, controleer dan
eerst en sluit daarna pas de vuldeur.

■

Laat de vuldeur (voorlader) op een kier staan
indien het apparaat niet gebruikt wordt. Dat is
beter voor de rubbermanchet en u voorkomt
het ontstaan van een muffe lucht.

■

Schakel na het gebruik altijd de
stroomtoevoer af door, afhankelijk van de
wijze van installatie, de steker uit het
stopcontact te nemen of de
badkamertrekschakelaar op de UlT-stand te
schakelen. Draai na het gebruik altijd de
watertoevoerkraan dicht.

Service - Reparaties

■

Tracht, in geval van een storing of defect, dit
apparaat niet zelf te repareren. Reparaties
welke door niet-deskundige personen
uitgevoerd worden, kunnen tot schade of
letsel leiden. Raadpleeg ELGROEP
SERVICE.

S

roest-

NEDERLAND

55

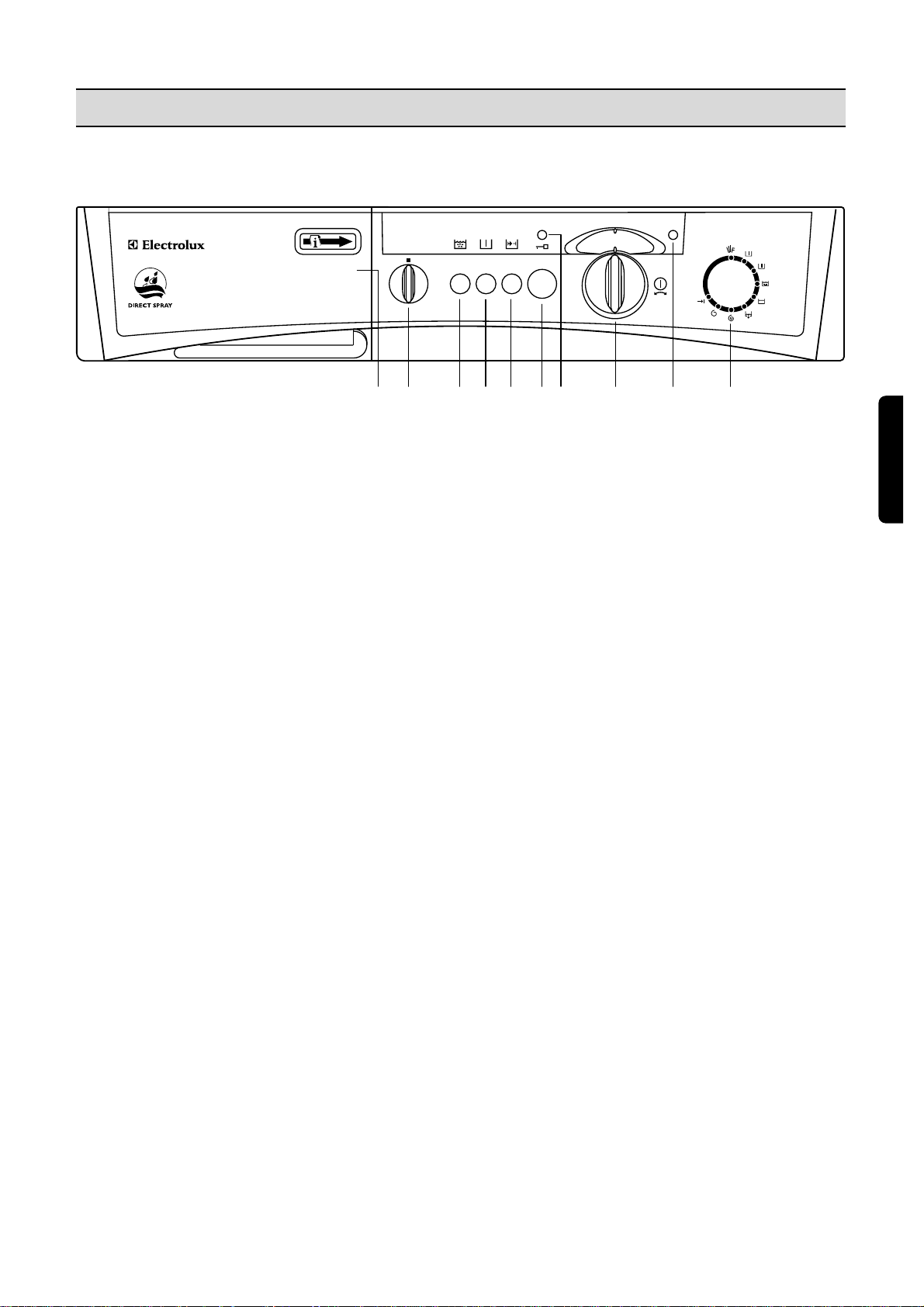

BESCHRIJVING VAN DE MACHINE

01Wasmiddellade
02Programmakaart
03Keuzeschakelaar
04Functietoetsen
05Controlelampje “deurvergrendeling”
06Deuropener
07Programmakeuzeknop
08Controlelampje “lichtnet”

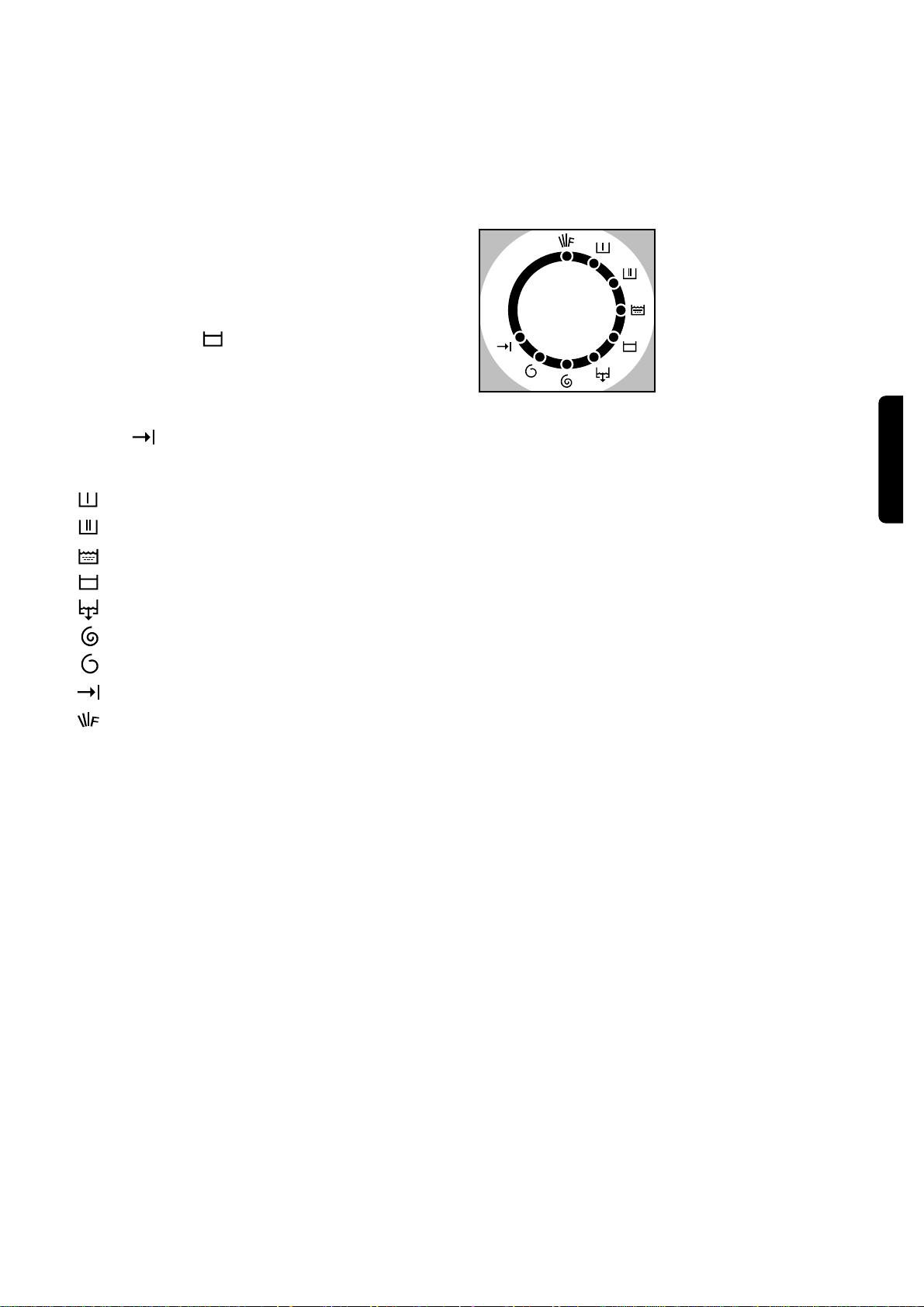

09Indicatie van het programmaverloop

10Afvoerfilter
11Verstelbare voetjes

1345789

26

10

11

Wasmiddellade

Voorwasmiddel
Hoofdwasmiddel
Wasverzachter

P0875

56

INSTALLATIE

Transportbeveiliging

Het is beslist noodzakelijk dat u de
transportbeveiligingen verwijdert voor
u de machine in gebruik neemt.

Wij adviseren u de verwijderde delen te bew aren;
in geval van verhuizing moeten ze wederom
aangebracht worden.
U gaat als volgt te werk:

1. Schroef met een sleutel de rechter schroef
aan de achterkant van de machine los.

2. Leg de machine voorzichtig op z’n
achterkant; zodanig dat de slangen niet
kunnen beschadigen.

S

NEDERLAND

P0255

3. Verwijder het polystyrene vulb lok uit de
onderkant van de machine en het plakband
waarmee de 2 plastic zakken aan de voorkant
van het apparaat be v estigd zijn.

4. Trek voorzichtig de rechter plastic zak (1) uit
de machine, terwijl hij naar het midden van
de machine getrokken wordt.
Trek nu ook de linker plastic zak (2) uit de
machine.

5. Zet de machine rechtop en verwijder de 2
overige schroeven uit de achterwand.

6. Verwijder de drie plastic afstandshulzen uit
de gaten waar de schroeven in zaten.

7. Dicht de vrijgekomen gaten af met de
meegeleverde stopsels. U vindt deze
stopsels op de achterkant van de machine.

Plaatsen

Plaats de machine op een vlakke, harde vloer.
Laat een houten vloer met een 5 cm dikke
hardhoutenplaat versterken, over tenminste
twee draagbalken. De verstevigingsplaat moet
aan alle kanten enkele centimeters buiten de
machine steken.
Indien de machine op een bovenverdieping
geplaatst wordt, neem dan zodanige
maatregelen dat bij een eventuele lekkage het
water niet naar de verdieping eronder kan
lekken. Raadpleeg uw leverancier/installateur.
Zorg ervoor dat de machine niet tegen de muur
of andere keukenmeubels kan leunen.

P0234

P0256

2

1

P0233

P0020

57

Wij gaan er van uit dat de waterkraan, de
afvoermogelijkheid en de
elektriciteitsvoorziening zich binnen het bereik
van de machineslangen en het aansluitsnoer
bevinden. Als dat niet zo is, dan adviseren wij u
uw installateur de kraan en/of de afvoer en/of
het stopcontact te laten verplaatsen.

Stel de machine waterpas op. Dat doet u door
middel van het in- of uitdraaien van de
verstelbare voetjes. Als de machine op tapijt
staat, stel de voeten dan zodanig in dat de lucht
vrij kan circuleren. Zorg ervoor dat de machine
op alle vier de voetjes stevig op de vloer staat:
ook dat is zeer belangrijk. Draai, na het
waterpas stellen, de contramoeren van alle vier
de voetjes stevig tegen de machinebodem.
Gebruik hiervoor een schroevendraaier.

Watertoevoer

Draai de wartel van de toevoerslang stevig op

3

/4" schroefdraad van de kraan.

de
Het andere eind van de toevoerslang, aan de

machinekant, kan naar alle richtingen worden
verdraaid. Wartel iets losdraaien, haakse bocht
verdraaien en wartel weer stevig vastdraaien.

De toevoerslang mag niet verlengd worden.
Mocht de slang te kort zijn en wilt u de kraan
niet laten verplaatsen, koop dan een langere,
complete, hogedrukslang welke speciaal voor dit
doel gemaakt is.

P0254

P0351

P0509

P0021

Waterstop-systeem

De watertoevoerslang is met een «waterstop­systeem» uitgerust. Zou, door natuurlijke
veroudering, de binnenslang lek raken, dan
blokkeert het systeem de watertoevoer.
Het optreden van deze storing kunt u zien aan
een rode sektor in het venstertje «A».
Sluit de waterkraan en vervang de slang in z’n
geheel tegen een nieuwe.

58

A

P0352

Waterafvoer

De bocht, aan het eind van de afvoerslang, kunt
u op drie manieren plaatsen:

Over de rand van een wasbak. U moet er dan
voor zorgen dat de bocht niet, door het snel
uitstromende water, van de rand kan schieten.
Bijvoorbeeld door de bocht met een touwtje aan
de kraan of aan een haak in de muur op te
hangen.

In een aftakking van de wasbakafvoer. Die
aftakking moet boven de siphon (stankafsluiter)
zitten en zodanig dat de bocht van de slang zich
op tenminste 60 cm van de vloer bevindt.

In een afvoerpijp. Wij adviseren een standpijp
van 65 cm hoogte; in ieder geval niet lager dan
60 cm en niet hoger dan 90 cm.

Het eind van de afvoerslang moet altijd belucht
zijn, dat wil zeggen dat de binnendiameter van
de pijp groter moet zijn dan de buitendiameter
van het slangeind.

De afvoerslang legt u vanaf de machinekant
over de vloer en laat u pas bij de
afvoermogelijkheid omhoog lopen.

P0022

P0023

S

NEDERLAND

Elektrische aansluiting

De machine is voor 220-230V / 50Hz gemaakt.
De machine is voorzien van een drie-aderig
aansluitsnoer en steker met randaarde.
De steker mag u uitsluitend plaatsen in een
stopcontact met randaarde; de machine dient
deugdelijk geaard te zijn.
Het aansluitsnoer mag u niet verlengen. Indien
het snoer te kort blijkt te zijn, laat uw installateur
dan of een langer snoer aan de machine
monteren of het stopcontact verplaatsen.
Het gebruik van een verlengsnoer of
kabelhaspel is niet toegestaan.
In bad- of doucheruimten moet doorgaans een
zogeheten «vaste aansluiting» gemaakt worden;
raadpleeg uw installateur.

De fabrikant is niet aansprakelijk voor
schade of letsel, ontstaan door het niet
voldoen aan bovenstaande
veiligheidsvoorschriften.

59

TECHNISCHE GEGEVENS

Afmetingen hoogte 85 cm

breedte 60 cm
diepte 61 cm

Maximum vulgewicht Katoen 5 kg

Synthetica 2 kg
Fijne was 2 kg
Wol 1 kg

Centrifugeertoerental maximum 1400/min.(EW1454F)

1500/min.(EW1552F)

Netspanning/-Frequentie 220-230 V / 50 Hz
Aansluitwaarde 2200 W
Zekeren met minimaal 10 A

Waterleidingdrukgrenzen minimum 05 N/cm

maximum 80 N/cm

Dit toestel voldoet aan de EG-richtlijn 89/336/EEG, 73/23/EEG

2
2

60
