Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.

• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te maken.

• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.

• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.

• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).

• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.

• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.

• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.

• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

• Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze serviceafdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.

• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.

• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.

• Ga niet op de open deur zitten of staan.

Page 3

electrolux 3

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.

• Verwijder de verpakking vóór de eerste ingebruikneming.

• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.

Beschrijving van het product

• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat niet gebruiken: – als de hoofdkabel of waterslangen be-

schadigd zijn,

– als het bedieningspaneel, werkblad of

plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan ko-

men. Neem contact op met onze service-afdeling.

• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

1 Bovenrek 2 Instelschijf waterhardheid 3 Zoutreservoir 4 Afwasmiddeldoseerbakje

5 Glansmiddeldoseerbakje 6 Typeplaatje 7 Filters 8 Onderste sproeiarm

Page 4

4 electrolux

9 Bovenste sproeiarm

Bedieningspaneel

1 Aan/Uit-toets 2 Digitaal display 3

Toets uitgestelde start

4 Programmakeuzetoetsen 5 Indicatielampjes 6 Functietoetsen

Indicatielampjes

Zout

Glansmiddel

Multitab-functie Het indicatielampje geeft aan of de multitab-func-

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende indicatielampje niet aan als er een wasprogramma loopt.

Digitaal display Op het display verschijnt:

• Aangepast niveau van de waterontharder.

• Het in/uitschakelen van het glansmiddel-

doseerbakje (alleen als de multitab-functie ingeschakeld is).

• Resterende tijd tot het einde van het pro-

gramma.

• Einde van het afwasprogramma. Op het

display verschijnt een nul.

• Aantal uitgestelde uren tot de start.

• Foutcodes.

• In- of uitschakelen van de geluidssignalen.

Het indicatielampje gaat aan als er zout bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'. Het indicatielampje voor zout blijft enkele uren aan nadat u het reservoir heeft gevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.

Het indicatielampje gaat aan als er glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van glansmiddel'.

tie in- of uitgeschakeld is. Zie 'Multitab-functie'.

Programmakeuzetoetsen

Met deze toetsen kunt u het wasprogramma selecteren. Druk op een programmatoets en het bijbehorende indicatielampje gaat aan. Zie hoofdstuk 'Afwasprogramma's' voor meer gegevens over de afwasprogramma's.

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het afwasprogramma met 1 tot 19 uur uit te stellen. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Page 5

electrolux 5

Functietoetsen

Gebruik de functietoetsen voor deze handelingen:

• het instellen van de waterontharder. Zie

hoofdstuk 'De waterontharder instellen'.

• Het in/uitschakelen van de geluidssigna-

len. Zie hoofdstuk 'Geluidssignalen'.

• Het in/uitschakelen van het glansmiddel-

doseerbakje als de functie multitab actief is. Zie hoofdstuk 'Multitab-functie'.

Instelmodus

Het apparaat moet in de instelmodus staan voor deze bewerkingen:

• het instellen van een afwasprogramma,

• het instellen van het niveau van de water-

ontharder,

• het in-/uitschakelen van de geluidssigna-

len.

• het in-/uitschakelen van de glansmiddel-

dosering.

Druk op de aan-/uittoets. Het apparaat staat in de instelmodus als: – alle programma-indicatielampjes aan

gaan.

Druk op de aan-/uittoets. Het apparaat staat niet in de instelmodus als: – er slechts één programmalampje gaat

branden,

– er een afwasprogramma is ingesteld. An-

nuleer het programma om terug te keren naar de instelmodus. Zie hoofdstuk 'Een afwasprogramma instellen en starten'.

Geluidssignalen

U hoort een geluidssignaal:

• aan het einde van het afwasprogramma.

• tijdens het instellen van de wateronthar-

der.

• als het apparaat een storing heeft. Het activeren van de geluidssignalen is in de fabriek ingesteld. Volg deze stappen om de geluidssignalen uit te schakelen:

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op de functietoetsen B en C en houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen A en B los.

5. Druk op functietoets C. – De controlelampjes van functietoetsen

A en B gaan uit.

– Het controlelampje van functietoets C

knippert.

– Het digitale display laat de instelling

zien.

Geluidssignalen uitgeschakeld

Geluidssignalen ingeschakeld

De geluidssignalen zijn ingeschakeld.

6. Druk nogmaals op functietoets C. – Het digitale display laat de nieuwe in-

stelling zien.

De geluidssignalen zijn uitgeschakeld.

7. Schakel het apparaat uit om de bewerking op te slaan.

Volg deze stappen om de geluidssignalen in te schakelen:

1. Volg de bovenstaande procedure totdat het digitale display de juiste instelling laat zien.

Voor het eerste gebruik

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.

2. Vul het zoutreservoir met zout voor afwasmachines.

3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programma in voor het type lading en mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.

7. Start het afwasprogramma.

Page 6

6 electrolux

Als u gecombineerde afwasmiddeltabletten gebruikt ('3 in 1', '4 in 1', '5 in 1',

enz.), ga dan naar hoofdstuk 'Multitabfunctie'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat. De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).

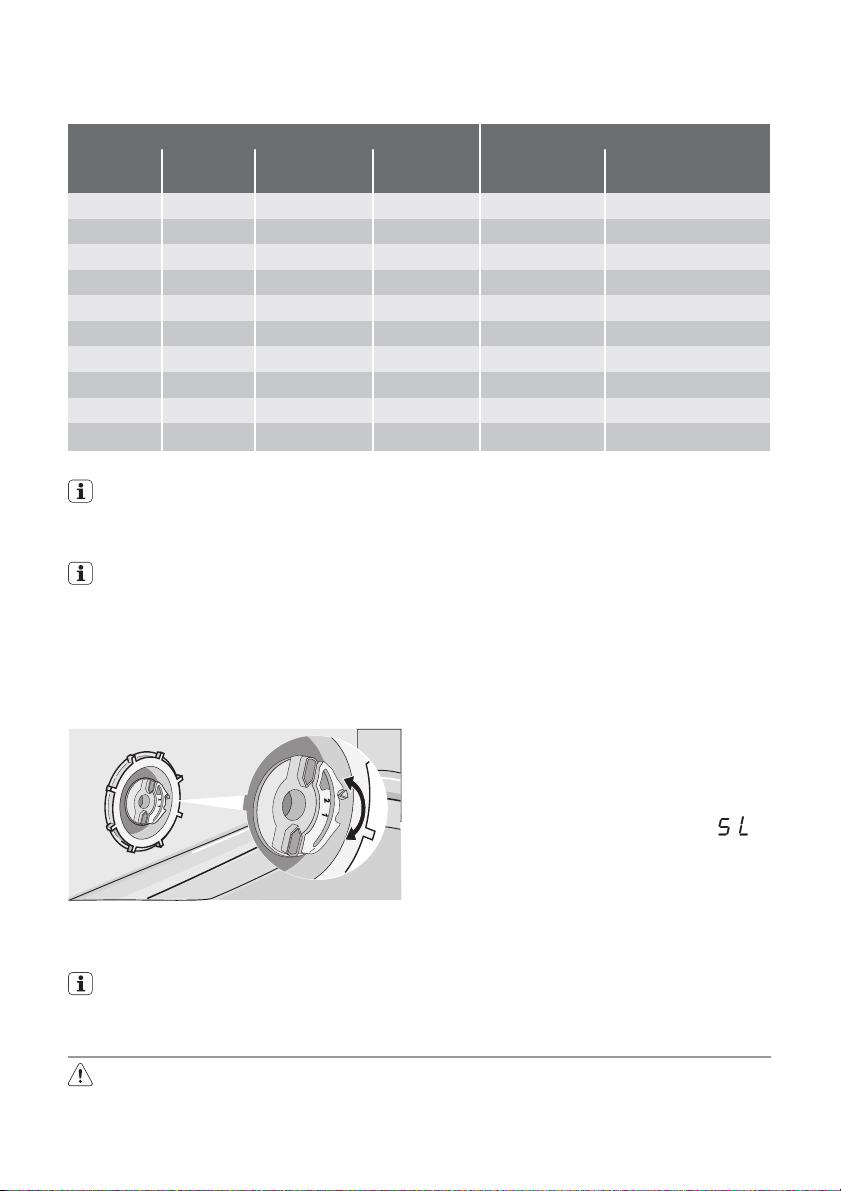

Waterhardheid Instelling waterhardheid

°dH °TH mmol/l Clarke handmatig elektronisch

51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10 43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9 37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8 29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7 23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6 19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4 11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

1. Open de deur.

2. Verwijder het onderste rek.

3. Zet de schijf voor de waterhardheid in stand 1 of 2 (zie tabel).

4. Plaats het onderste rek terug.

5. Sluit de deur.

• Franse graden (°TH).

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

•Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Elektronische afstelling

De afwasmachine is in de fabriek ingesteld op stand 5.

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus

staat.

3. Druk op de functietoetsen B en C en

houd deze vast totdat de indicatielampjes van de functietoetsen A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.

5. Druk op functietoets A.

– De indicatielampjes van functietoetsen

B en C gaan uit.

– Het indicatielampje van functietoets A

blijft knipperen.

– Het digitale display geeft het huidige

niveau aan. – U hoort een geluidssignaal. Voorbeeld: het digitale display toont

/ 5 onderbroken geluidssignalen =

level 5.

Page 7

electrolux 7

6. Druk nogmaals op functietoets A om het niveau van de waterontharder met één stap te verhogen.

7. Druk op de aan-/uit-toets om de bewer-

Gebruik van zout voor de vaatwasser

Let op! Gebruik alleen zout voor afwasmachines. Andere soorten zout die niet geschikt zijn voor afwasmachines kunnen schade toebrengen aan de waterontharder.

Let op! Zoutkorrels en zout water op de bodem van het apparaat kunnen roest veroorzaken. Vul het apparaat met zout voordat u een afwasprogramma start om roest te voorkomen.

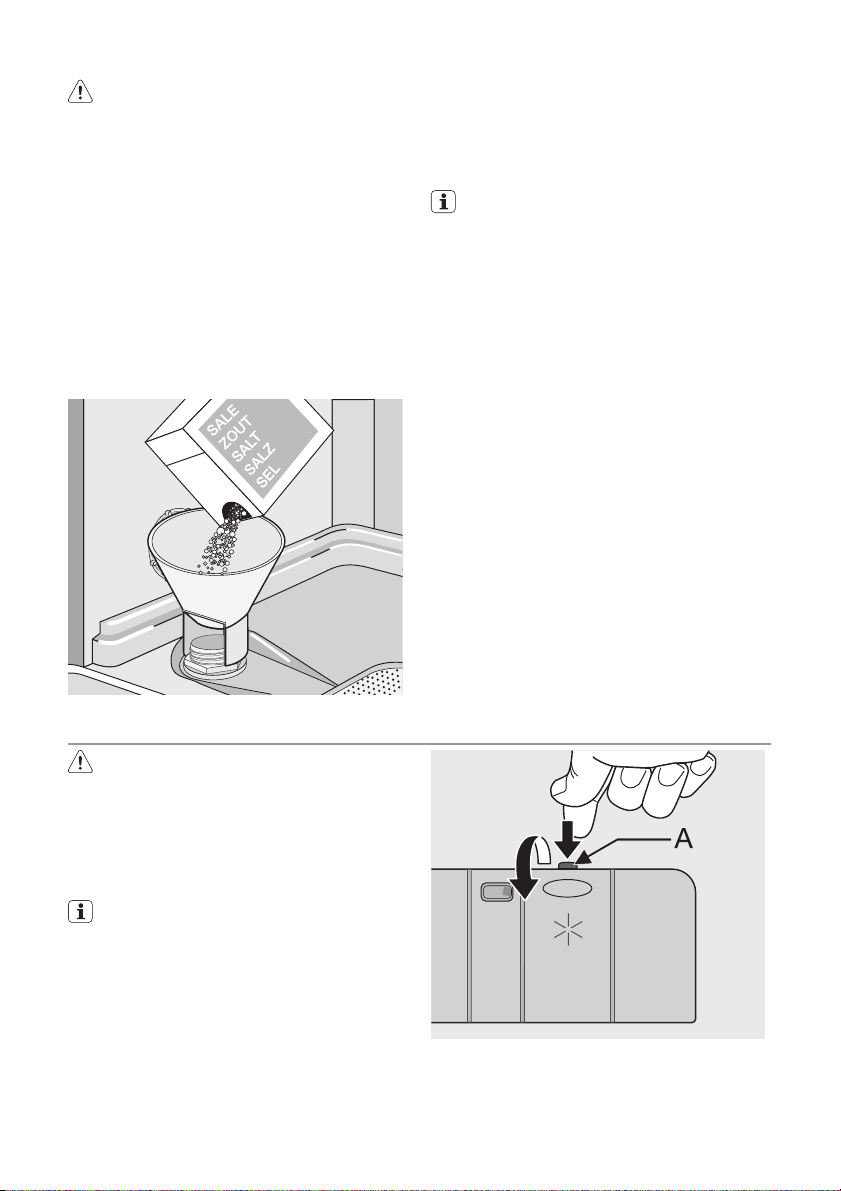

Volg deze stappen om het zoutreservoir te vullen:

1. Draai de dop linksom om het zoutreservoir te openen.

2. Vul het zoutreservoir met 1 liter water (alleen de eerste keer).

3. Gebruik de trechter om het zoutreservoir te vullen met zout.

4. Verwijder het zout rond de opening van

5. Draai de dop rechtsom om het zoutre-

Als u het niveau van de waterontharder elektronisch op niveau 1 heeft gezet, gaat het indicatielampje van het zout niet aan.

king op te slaan.

het zoutreservoir.

servoir te sluiten.

Het is normaal dat water uit het zoutreservoir stroomt wanneer u dit vult met zout.

Gebruik van glansspoelmiddel

Let op! Gebruik alleen merkglansmiddelen voor afwasmachines. Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen.

Met glansmiddel wordt het serviesgoed zonder vlekken of strepen gedroogd. Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

Volg deze stappen om het glansmiddeldoseerbakje te vullen:

1. Druk op de vrijgaveknop (A) om het glansmiddeldoseerbakje te openen.

2. Vul het glansmiddeldoseerbakje met glansmiddel. De markering 'max.' toont het maximale niveau.

Page 8

8 electrolux

3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim wordt gevormd tijdens het gekozen afwasprogramma.

4. Sluit het glansmiddeldoseerbakje.

De dosering van het glansmiddel aanpassen

De dosering van het glansmiddel is in de fabriek ingesteld op stand 4. U kunt de dosering van het glansmiddel instellen tussen stand 1 (laagste dosering) en stand 6 (hoogste dosering).

1. Draai de glansmiddelknop om de dosering te verhogen of verlagen. – Verhoog de dosering als er waterdrup-

pels of kalkresten op het serviesgoed achterblijft.

– Verlaag de dosering als er strepen, wit-

te vlekken of een blauwige laag op het serviesgoed te zien is.

De vaatwasser inruimen

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor

huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg deze stappen voordat u serviesgoed en bestek laadt: – Verwijder alle voedselresten en vuil – Laat aangebakken voedselresten eerst

inweken.

• Volg deze stappen terwijl u serviesgoed en bestek laadt: – Plaats holle voorwerpen (bijv. kopjes,

glazen en pannen) met de opening naar beneden.

– Zorg er voor dat het water niet in het re-

servoir of een diepe pan kan verzamelen.

– Zorg er voor dat serviesgoed en bestek

niet in elkaar liggen.

– Zorg er voor dat serviesgoed en bestek

elkaar niet overlappen.

– Zorg er voor dat glazen andere glazen

niet aanraken.

– Leg kleine voorwerpen in de bestek-

mand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.

• Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven.

Let op! Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

Page 9

electrolux 9

Onderrek

Plaats steelpannen, deksels, slakommen en bestek in het onderrek. Rangschik dekschalen en grote deksels langs de rand van het onderrek.

Bestekmand

Waarschuwing! Plaats messen met

lange punten niet rechtop in de bestekmand. Leg lang en scherp snijgereedschap horizontaal in het bovenrek. Wees voorzichtig met scherpe voorwerpen.

Plaats vorken en lepels met het handvat naar beneden. Plaats messen met het handvat naar boven.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven. Doe het handvat van het bestek naar beneden om het bestek in de mand te plaatsen.

U kunt de rijen met punten in het onderrek laten zakken om ruimte te maken voor potten, pannen en schalen.

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Page 10

10 electrolux

Bovenrek

Het bovenrek is geschikt voor borden (met een maximale diameter tot 24 cm), steelpannen, slakommen, kopjes en glazen, koekepannen en pannen. Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Maximale hoogte van de borden

bovenrek onderrek Bovenste stand 20 cm 31 cm Onderste stand 24 cm 27 cm

Volg deze stappen om het bovenrek in de bovendste stand te zetten:

1. Trek het rek tot de aanslag naar buiten.

2. Til beide kanten voorzichtig op totdat het

mechanisme vastklikt en het rek stabiel is.

Zet glazen met een lange voet ondersteboven in de kopjesrekken.. Klap de kopjesrekken op voor langere voorwerpen.

Volg deze stappen om het bovenrek in de onderste stand te zetten:

1. Trek het rek tot de aanslag naar buiten.

2. Til de beide kanten naar boven.

3. Houd het mechanisme vast en laat het

dan langzaam terugzakken.

Let op!

• Til het rek nooit aan één kant op. Dit geldt ook voor het laten zakken.

• Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen.

Page 11

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen. Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.

• Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

Volg deze stappen om het afwasmiddelbakje te vullen:

1. Open het deksel van het afwasmiddelbakje.

electrolux 11

4. Als u afwasmiddeltabletten gebruikt, plaatst u deze in het afwasmiddelbakje ( A).

2. Vul het afwasmiddelbakje ( A) met afwasmiddel. De markering toont de dosering: 20 = ca. 20 g afwasmiddel 30 = ca. 30 g afwasmiddel.

3. Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

De Multitabfunctie

De multitab-functie is voor gecombineerde afwasmiddeltabletten. Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor af-

5. Sluit het deksel van het afwasmiddelbakje. Druk op het deksel totdat het op zijn plaats klikt.

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

wasmachines. Sommige soorten tabletten kunnen andere hulpmiddelen bevatten.

Page 12

12 electrolux

Controleer of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant. Als u de multitab-functie heeft ingesteld, blijft deze ingeschakeld totdat u hem uitschakelt. De multitab-functie stopt de stroom glansmiddel en zout automatisch. Het indicatielampje van het glansmiddel en indicatielampje van het zout worden uitgeschakeld. De programmaduur kan toenemen als u de multitab-functie gebruikt.

Schakel de multitab-functie in of uit, voordat u een afwasprogramma start. U kunt de multitab-functie niet in- of uitschakelen wanneer het programma loopt. Annuleer het afwasprogramma en stel het programma vervolgens weer in.

Om de multitab-functie in te schakelen:

• Druk beide multitab-toetsen (D en E) in en houd ze ingedrukt. Het controlelampje multitab gaat aan.

Om de multitab-functie uit te schakelen:

• Druk beide multitab-toetsen (D en E) in en houd ze ingedrukt. Het controlelampje multitab gaat uit.

Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.

2. Activeer de glansmiddeldosering.

3. Stel de dosering van het glansmiddel in op stand 2.

• U kunt de dosering van het glansmid-

del alleen in- of uitschakelen als de multitab-functie ingeschakeld is.

Om de glansmiddeldosering in of uit te schakelen:

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Houd beide functietoetsen B en C ingedrukt. – De indicatielampjes van functietoetsen

A, B en C beginnen te knipperen.

4. Laat de functietoetsen B en C los.

5. Druk op functietoets B. – De indicatielampjes van functietoetsen

A en C gaan uit.

– Het indicatielampje van functietoets B

blijft knipperen.

– Het digitale display laat de instelling

zien.

Glansmiddeldosering uitgeschakeld

Glansmiddeldosering ingeschakeld

6. Druk nogmaals op functietoets B. – Het digitale display laat de nieuwe in-

stelling zien.

7. Schakel het apparaat uit om de bewerking op te slaan.

Om normaal afwasmiddel te gebruiken:

1. Schakel de Multitab-functie uit.

2. Vul het zoutreservoir en het glansmiddeldoseerbakje.

3. Stel de instelling van de waterontharder op het hoogste niveau in.

4. Draai een wasprogramma zonder serviesgoed.

5. Stel de waterontharder af op de waterhardheid in uw omgeving.

6. Stel de glansmiddeldosering af.

Een afwasprogramma selecteren en starten

Stel het afwasprogramma in met de deur op een kier. Het afwasprogramma start alleen nadat u de deur heeft gesloten. Tot dat moment kunnen de instellingen nog worden gewijzigd.

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus staat.

3. Druk op een van de programmatoetsen. Zie hoofdstuk 'Afwasprogramma's'. – Het programma-indicatielampje gaat

aan.

– Het digitale display toont de duur van

het programma.

4. Sluit de deur. – Het afwasprogramma start.

Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

Page 13

electrolux 13

Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma onderbreken

Open de deur.

• Het programma stopt. Sluit de deur.

• Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma annuleren

1. Druk op functietoetsen B en C en houd

vast totdat alle programma-indicatielampjes aan gaan.

2. Laat de functietoetsen B en C los om het

afwasprogramma te annuleren. Op dit punt kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat uit.

2. Stel een nieuw afwasprogramma in . Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma instellen en starten met uitgestelde start

1. Schakel het apparaat in.

2. Zorg dat het apparaat in de instelmodus

staat.

3. Een afwasprogramma instellen.

4. Druk op de toets uitgestelde start totdat

het display de juiste duur van de uitge-

stelde start van het afwasprogramma

toont.

– Het controlelampje uitgestelde start

gaat branden.

5. Sluit de deur.

– Het aftellen van de uitgestelde start be-

gint.

– Het aftellen van de uitgestelde start telt

af in stappen van 1 uur.

– Als het aftellen verstreken is, start het

afwasprogramma automatisch.

Open de deur niet tijdens het aftellen om te voorkomen dat het aftellen wordt onderbroken. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

De uitgestelde start annuleren

1. Druk op functietoetsen B en C en houd vast totdat alle programma-indicatielampjes aan gaan. – Als u een uitgestelde start annuleert,

moet u ook het afwasprogramma annuleren.

2. Stel een nieuw afwasprogramma in.

Einde van het afwasprogramma

• Het apparaat stopt automatisch.

• Het geluidssignaal voor het einde van het

programma klinkt.

Het droogsysteem heeft een ventilator waarmee condenswater in de binnenruimte wordt verdampt. Dit geeft een optimale droogprestatie en voorkomt dat reststoom opnieuw condenseert op het serviesgoed. Als u de deur opent tijdens de droogfase, schakelt u deze fase uit.

1. Open de deur. – Op het digitale display verschijnt 0. – Het indicatielampje einde programma

gaat aan.

2. Schakel het apparaat uit.

3. Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het uit de afwasmachine haalt. Hete borden beschadigen sneller.

De lading verwijderen

• Verwijder eerst voorwerpen van het on-

derrek en dan van het bovenrek.

• Er kan water liggen aan de zijkanten en op

de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Page 14

14 electrolux

Afwasprogramma's

Wasprogramma's

Programma Mate van ver-

Intensief Sterk vervuild Serviesgoed, bestek,

Automatisch

Kort

Energie besparen

Glas Normaal of licht

1) Tijdens het automatische programma wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en de verbruikswaarden kunnen variëren. Dit hangt af of het apparaat volledig is gevuld of niet en van de mate van vervuiling van het serviesgoed. Het apparaat past automatisch de temperatuur van het water aan tijdens de hoofdwasfase.

2) Dit is het perfecte dagelijkse programma om een niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.

3) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

vuiling

Alles Serviesgoed, bestek,

Normaal of licht vervuild

Normaal vervuild Serviesgoed en be-

vervuild

Verbruikswaarden

Programma

Intensief - 1,6 - 1,8 19 - 21

Duur (in minuten)

Soort serviesgoed Beschrijving programma

potten en pannen

Serviesgoed en bestek

stek

Teer aardewerk en glaswerk

Energieverbruik

Voorwas Hoofdwas tot 70 °C 2 tussentijdse spoelgangen Laatste spoelgang Drogen

Voorwas Hoofdwas tot 45 °C of 70 °C 1 of 2 tussentijdse spoelgangen Laatste spoelgang Drogen

Hoofdwas tot 60 °C Laatste spoelgang

Voorwas Hoofdwas tot 50 °C 1 tussentijdse spoelgang Laatste spoelgang Drogen

Hoofdwas tot 45 °C 1 tussentijdse spoelgang Laatste spoelgang Drogen

Water (in liters)

(kWh)

Automatisch - 0,8 - 1,3 10 - 19

Kort - 0,8 8

Economy (zuinig) - 0,8 - 0,9 12 - 13

- 0,6 - 0,7 11 - 12

Glas

1) De duur van het programma is te zien op het digitale display.

De druk en de temperatuur van het water, de variaties in stroomtoevoer en de

hoeveelheid serviesgoed kunnen deze waarden veranderen.

Page 15

Onderhoud en reiniging

Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

Let op! Gebruik het apparaat niet

zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak indien nodig de filters schoon. Vuile filters verminderen de wasresultaten. De afwasmachine heeft drie filters:

1. grove filter (A)

2. microfilter (B)

3. platte filter (C)

electrolux 15

5. Houd het grove filter (A) handmatig uit de opening.

6. Verwijder het grove filter (A) van het microfilter (B).

7. Verwijder het platte filter (C) uit de bodem van eht apparaat.

Volg deze stappen om de filters schoon te maken:

1. Open de deur.

2. Verwijder het onderste rek.

3. Draai het handvat van het microfilter (B) een kwartslag naar links om het filtersysteem te ontgrendelen.

4. Verwijder het filtersysteem.

8. Maak de filters schoon onder stromend water.

9. Plaats het platte filter (C) terug in de bodem van het apparaat.

10. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.

11. Zet het filtersysteem op zijn plaats.

12. Draai het handvat van het microfilter (B) naar rechts totdat het op z'n plek klikt. Zo vergrendelt u het filtersysteem.

13. Plaats het onderste rek terug.

14. Sluit de deur.

Verwijder de sproeiarmen niet.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctailprikkertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

Let op! Installeer het apparaat niet op

een plek waar de temperatuur onder de 0 °C komt. De fabrikant is niet verantwoordelijk voor schade door vorst.

Page 16

16 electrolux

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los

en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking. Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Storingscode en storing Mogelijke oorzaak en oplossing

• Onderbroken geluidssignaal

•

het digitale display toont De afwasmachine wordt niet gevuld met water

• Onderbroken geluidssignaal

•

het digitale display toont Het afwaswater wordt niet afgevoerd

• Onderbroken geluidssignaal

•

het digitale display toont De anti-overstromingsinrichting is geactiveerd

Het programma begint niet • De deur van het apparaat is niet gesloten.

• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon.

• De waterkraan is dicht. Draai de waterkraan open.

• Het filter in de watertoevoerslang is geblokkeerd. Maak het filter schoon.

• De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn. Zorg er voor dat de aansluiting juist is.

• De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer.

• De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn. Zorg er voor dat de aansluiting juist is.

• Draai de waterkraan dicht en neem contact op met onze service-afdeling.

Sluit de deur.

• De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact.

• De zekering in de meterkast is doorgebrand. Vervang de zekering.

• De uitgestelde start is ingesteld. Annuleer de uitgestelde start om het programma onmiddellijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling. Deze gegevens zijn nodig om u snel en juist te helpen:

• Modelbeschrijving (Mod.)

Let op! Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

• Productnummer (PNC)

• Serienummer (S.N.) Raadpleeg het typeplaatje voor deze gegevens. Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ..........

Productnummer : ..........

Serienummer : ..........

Page 17

electrolux 17

De schoonmaakresultaten zijn slecht

De borden zijn niet schoon • Het geselecteerde afwasprogramma is niet geschikt voor het type

Er zitten kalkresten op de borden

Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.

De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem

Opgedroogde waterdruppels op de glazen en de borden

lading en mate van vervuiling.

• De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.

• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.

• De filters zijn vuil of niet juist geplaatst.

• Er is te weinig of geen afwasmiddel gebruikt.

• Het zoutreservoir is leeg.

• De waterontharder is ingesteld op het verkeerde niveau.

• De dop van het zoutreservoir zit niet goed dicht.

• Het glansmiddeldoseerbakje is leeg.

• Verminder de glansmiddeldosering.

• Verhoog de dosering van het glansmiddel.

• Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte cm 44,6 Hoogte cm 81,8 - 87,8 Diepte cm 55 Elektrische aansluiting - Voltage

- Totale vermogen - Zekering Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa) Maximaal 8 bar (0,8 MPa) Capaciteit Aantal couverts 9

Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.

Montage

Waarschuwing! Zorg dat de stekker tijdens de installatie niet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.

• Installeer het meubelpaneel.

• Sluit de watertoevoer en waterafvoer aan. Installeer het apparaat onder een aanrecht

(keukenblad of gootsteen). Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zijn voor de monteur. Plaats het apparaat naast een waterkraan en een afvoer. Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar

alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten. De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte. Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, wand).

Page 18

18 electrolux

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat,

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan. Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind). Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft. Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

De watertoevoerslang heeft een dubbele wand en bevat een hoofdkabel aan de binnenkant en een veiligheidsklep. De watertoevoerslang staat alleen onder druk als het water stroomt. Als er een lek in de watertoevoerslang is, onderbreekt de veiligheidsklep het stromende water. Wees voorzichtig als u de watertoevoerslang aansluit:

• Laat de watertoevoerslang of de veiligheidsklep niet in het water komen.

• Als de watertoevoerslang of de veiligheidsklep beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact.

• Laat alleen de Klantenservice de watertoevoerslang met de veiligheidsklep repareren.

mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Waarschuwing! Gevaarlijke spanning

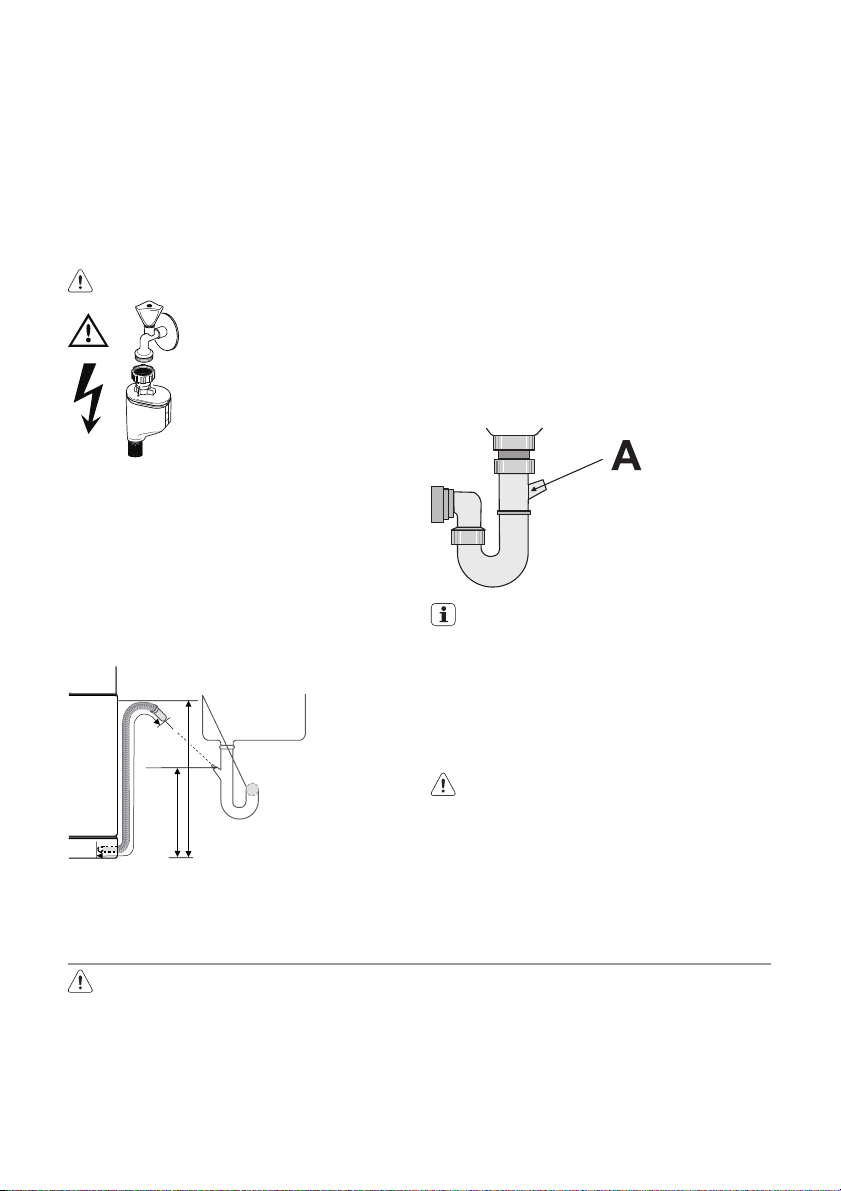

Waterafvoerslang

1. Sluit de waterafvoerslang aan op een sifon en maak deze vast onder het werkoppervlak. Hiermee wordt voorkomen dat het gootsteenwater terug de machine in loopt.

2. Sluit de waterafvoerslang aan een bestaande leiding met een ventilatieopening (minimale binnendiameter 4 cm).

max 85 cm

min 40 cm

max 400 cm

Zorg er voor dat de afvoerslang niet geknikt is of bekneld raakt om te voorkomen dat de waterafvoerslang niet juist werkt. Verwijder de gootsteendop als het apparaat water afvoert om te voorkomen dat het water terug in de machine loopt. Een verlenging van een afvoerslang mag niet langer zijn dan 2 m. De binnendiameter mag niet kleiner zijn dan de diameter van de slang. Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken

Page 19

Het apparaat heeft een veiligheidsfunctie om te voorkomen dat vuil water terug

Aansluiting aan het elektriciteitsnet

Waarschuwing! De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen niet opvolgt. Aard het apparaat volgens de veiligheidsmaatregelen. Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

electrolux 19

in de machine loopt. Als uw gootsteenafvoer is voorzien van een geïntegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Verwijder de terugslagklep.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand. Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling. Zorg er voor dat de stekker toegankelijk is na de installatie. Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen

zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.

• Snijd de hoofdkabels en stekkers af en gooi ze weg.

• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Page 20

20 electrolux

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité 20 Description de l'appareil 21 Bandeau de commande 22 Avant la première utilisation 23 Réglage de l'adoucisseur d'eau 24 Utilisation du sel régénérant 25 Utilisation du liquide de rinçage 25 Rangement des couverts et de la vaisselle

Utilisation du produit de lavage 29 Fonction "Tout en 1" 30 Sélection et départ d'un programme de lavage 31

Sous réserve de modifications

Programmes de lavage 32 Entretien et nettoyage 33 En cas d'anomalie de fonctionnement

Caractéristiques techniques 36 Installation 36 Raccordement à l'arrivée d'eau 37 Branchement électrique 38 En matière de protection de

l'environnement 38

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.

• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !

• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.

• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.

Page 21

electrolux 21

• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.

• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.

• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.

• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.

• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.

Description de l'appareil

• Déballez l'appareil avant de l'utiliser pour la première fois.

• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.

• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil : – si le câble secteur ou les tuyaux d'eau

sont endommagés,

– si le bandeau de commande, le plan de

travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de

l'appareil. Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

Page 22

22 electrolux

1 Panier supérieur 2 Sélecteur de dureté de l'eau 3 Réservoir de sel régénérant 4 Distributeur de détergent

6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur

5 Distributeur de liquide de rinçage

Bandeau de commande

1 Touche Marche/Arrêt 2 Affichage numérique 3

Touche Départ différé

4 Touches de sélection des programmes 5 Voyants 6 Touches de fonction

Voyants

Sel

Liquide de rinçage

Tout en 1 Le voyant indique que la fonction "Tout en 1" est

1) Lorsque les réservoirs à sel et liquide de rinçage sont vides, les voyants ne s'allument pas pendant qu'un programme est en cours.

Affichage numérique L'affichage indique :

• Niveau de dureté sur lequel est réglé

l'adoucisseur d'eau.

• Activation/désactivation du distributeur de

liquide de rinçage (seulement si la fonction "Tout en 1" est activée).

Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant". Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.

Le voyant s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rinçage".

activée/désactivée. Reportez-vous à "Fonction Tout en 1".

• Temps restant (approximatif) avant la fin du programme.

• Fin du programme de lavage. Un zéro apparaît sur l'affichage.

• Décompte du départ différé.

• Codes d'anomalie de l'appareil.

Page 23

electrolux 23

• Activation/désactivation des signaux sonores.

Touches de sélection des programmes

Avec ces touches vous pouvez sélectionner le programme de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".

Touche Départ différé

Cette touche permet de différer le départ du programme de lavage de 1 à 19 heures. Consultez le chapitre "Réglage et démarrage d'un programme de lavage".

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler l'adoucisseur d'eau. Reportezvous au chapitre "Réglage de l'adoucisseur d'eau".

• Activer/désactiver les signaux sonores. Reportez-vous au paragraphe "Signaux sonores".

• Activer/désactiver le distributeur de liquide de rinçage lorsque la fonction "Tout en 1" est activée. Reportez-vous au chapitre "Fonction Tout en 1".

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.

• Régler le niveau de l'adoucisseur d'eau.

• Activer/désactiver les signaux sonores.

• Activer/désactiver le liquide de rinçage.

Appuyez sur la touche Marche/Arrêt. L'appareil se trouve en mode Programmation lorsque : – Tous les voyants du programme s'allu-

ment.

Appuyez sur la touche Marche/Arrêt. L'appareil n'est pas en mode Programmation lorsque : – Un seul voyant de programme s'allume. – Un programme de lavage a été sélection-

né. Pour revenir au mode Programmation,

annulez le programme. Reportez-vous au chapitre " Réglage et départ d'un programme de lavage ".

Signaux sonores

Un signal sonore retentit :

• À la fin d'un programme de lavage.

• Lors du réglage de l'adoucisseur d'eau.

• En cas d'anomalie de fonctionnement. L'activation des signaux sonores est réglée en usine. Pour désactiver les signaux sonores, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

4. Relâchez les touches de fonction A et B.

5. Appuyez sur la touche de fonction C. – Les voyants des touches de fonction A

et B s'éteignent.

– Le voyant de la touche de fonction C

clignote.

– L'affichage numérique indique le régla-

ge.

Signaux sonores désactivés

Signaux sonores activés

Les signaux sonores sont désactivés.

6. Appuyez à nouveau sur la touche de fonction C. – Le nouveau réglage apparaît sur l'affi-

chage numérique.

Les signaux sonores sont désactivés.

7. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour activer les signaux sonores, procédez comme suit :

1. Appliquez la procédure décrite ci-dessus jusqu'à ce que le réglage souhaité apparaisse sur l'affichage numérique.

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre ré-

Page 24

24 electrolux

gion. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de rinçage.

4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

6. Versez le produit de lavage dans le compartiment correspondant.

7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil. La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand.

•°TH français.

Dureté de l'eau Réglage de la dureté de l'eau

°dH °TH mmol/l degrés

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Ne pas approvisionner en sel régénérant.

Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé à l'usine sur la position 2.

1. Ouvrez la porte.

2. Sortez le panier inférieur du lave-vaisselle.

3. Tournez le sélecteur de dureté de l'eau sur la position 1 ou 2 (reportez-vous au tableau).

4. Replacez le panier inférieur.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

•Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Clarke

manuel électronique

5. Fermez la porte.

Réglage électronique

Le lave-vaisselle est réglé d'usine sur 5.

Page 25

electrolux 25

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A. – Les voyants des touches de fonction B

et C s'éteignent.

– Le voyant de la touche de fonction A

continue de clignoter.

Utilisation du sel régénérant

Attention Utilisez uniquement du sel régénérant pour lave-vaisselle. Les autres types de sel peuvent endommager l'adoucisseur.

Attention Les grains de sel et l'eau salée au fond de l'appareil peuvent favoriser une corrosion. Remplissez l'appareil de sel avant de démarrer un programme de lavage pour éviter la formation de corrosion.

Procédez de la manière suivante pour remplir le réservoir :

1. Tournez le bouchon vers la gauche pour ouvrir le réservoir à sel.

2. Remplissez le réservoir d'un litre d'eau (uniquement lors de la première opération).

3. Utilisez un entonnoir pour verser le sel.

– L'affichage numérique indique le ni-

veau actuel. – Un signal sonore retentit. Exemple : l'affichage numérique indique

/ 5 signaux sonores intermittents re-

tentissent = niveau 5.

6. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.

7. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

4. Eliminez le sel qui se trouve autour de l'ouverture du réservoir.

5. Vissez le bouchon vers la droite pour refermer le réservoir à sel.

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.

Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Utilisation du liquide de rinçage

Attention Utilisez uniquement un liquide de rinçage pour lave-vaisselle. N'utilisez aucun autre produit qui n'est pas adapté au lave-vaisselle (par ex, agent nettoyant pour lave-vaisselle, détergent liquide). Cela aurait pour effet d'endommager l'appareil.

Le liquide de rinçage permet de sécher la vaisselle sans laisser de traces. Le liquide de rinçage est automatiquement ajouté à la dernière phase du rinçage.

Procédez de la manière suivante pour remplir le distributeur :

Page 26

26 electrolux

1. Appuyez sur la touche (A) pour ouvrir le distributeur.

2. Remplissez le distributeur de liquide de rinçage. Le repère 'max.indique le niveau maximum.

3. Essuyez le liquide de rinçage accidentellement renversé avec un chiffon absor-

bant pour éviter la formation de mousse pendant le programme de lavage.

4. Fermez le distributeur de liquide de rinçage.

Réglage du dosage du liquide de rinçage

Le sélecteur est réglé d'usine sur le niveau 4. Adaptez le dosage de liquide de rinçage à l'aide du sélecteur à 6 positions (position 1 dosage minimum, position 6 dosage maximum).

1. Tournez le sélecteur pour augmenter ou réduire le niveau. – Augmentez la dose si la vaisselle pré-

sente des traces de calcaire ou des gouttes d'eau.

– Si des rayures blanches sont présen-

tes sur la vaisselle, ou si les verres ou les lames de couteaux sont recouverts d'un film bleuâtre, il convient de réduire le dosage.

Rangement des couverts et de la vaisselle

Conseils utiles

Attention Ce lave-vaisselle est conçu

pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisselle, veillez à : – Enlever tous les restes d'aliments. – Laisser tremper les casseroles au fond

desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les couverts : – Chargez les articles creux tels que tas-

ses, verres et casseroles, etc. en les retournant.

– Assurez-vous que l'eau ne s'accumule

pas dans un creux ou dans un fond bombé.

– Assurez-vous que la vaisselle et les cou-

verts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

Page 27

– Assurez-vous que les couverts et la

vaisselle ne recouvrent pas d'autres ustensiles.

– Vérifiez que les verres ne se touchent

pas pour éviter qu'ils ne se brisent.

– Placez les petites pièces dans le panier

à couverts.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiettes, des saladiers, des couverts, etc. Les plats et les grands couvercles doivent être disposés autour du panier, afin de ne pas gêner la rotation des bras d'aspersion.

electrolux 27

Les deux rangées d'ergots peuvent être abaissées aisément pour vous permettre de charger des casseroles, des poêles et des saladiers.

Panier à couverts

Avertissement Ne placez pas les

couteaux longs en position verticale. Disposez les couteaux et autres ustensiles longs, pointus ou coupants à l'horizontale dans le panier supérieur. Soyez prudents lorsque vous chargez ou déchargez des articles coupants du lave-vaisselle.

Disposez les fourchettes et les cuillères dans le panier à couverts, le manche tourné vers le bas et les couteaux, avec le manche orienté vers le haut.

Page 28

28 electrolux

Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent. Abaissez la poignée du panier à couverts pour charger celui-ci.

Panier supérieur

Le panier supérieur est conçu pour y ranger des assiettes (assiettes à dessert, sous-tasses, assiettes de service de 24 cm de diamètre maximum), des saladiers, des tasses et des verres. Disposez les articles en quinconce au-dessus et au-dessous des supports pour tasses, de façon à ce que l'eau puisse atteindre toutes les surfaces.

Les verres à long pied peuvent être rangés dans les supports pour tasses en les retournant. Pour les articles de plus grande dimension, il vous est possible de rabattre les étriers pour tasses vers le haut.

Utilisez les séparateurs à couverts. Si la taille et la forme des couverts ne le permette pas, retirez le séparateur.

Réglage de la hauteur du panier supérieur

Si vous devez laver des plats de grande dimension, disposez-les dans le panier inférieur après avoir mis le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaisselle

Panier supé-

rieur

Panier infé-

rieur

Page 29

electrolux 29

Hauteur maximale de la vaisselle

position la plus haute

position la plus basse

20 cm 31 cm

24 cm 27 cm

Pour régler le panier dans sa position la plus haute, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés

jusqu'à ce que le mécanisme s'enclenche et que le panier soit en position stable.

Pour abaisser le panier dans sa position d'origine, procédez comme suit :

1. Tirez le panier jusqu'à la butée.

2. Soulevez délicatement les deux côtés.

3. Faites en sorte que le mécanisme s'emboîte et tout en maintenant le panier et laissez-le retomber lentement.

Attention

• Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement.

• Lorsque le panier est en position haute, il ne vous est plus possible d'utiliser les supports pour tasses.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle. Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.

• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Procédez de la manière suivante pour remplir le distributeur :

1. Ouvrez le couvercle du distributeur de détergent.

2. Remplissez le distributeur ( A). Le repère indique le niveau de dosage : 20 = environ 20 g de produit de lavage 30 = environ 30 g de produit de lavage.

3. Si vous sélectionnez un programme de lavage avec prélavage, versez une dose

Page 30

30 electrolux

supplémentaire dans le compartiment ( B).

4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur ( A).

5. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "Tout en 1"

La fonction "Tout en 1" vous permet d'utiliser des produits de lavage combinés en pastille. Ces produits combinent les fonctions de produit de lavage, de produit de rinçage et de sel régénérant. Ils peuvent également contenir d'autres substances. Vérifiez que ces produits sont appropriés au degré de dureté de l'eau d'alimentation. Consultez les consignes du fabricant. Dès que la fonction "Tout en 1" est sélectionnée, elle restera également activée pour les programmes de lavage suivants. Lorsque cette fonction "Tout en 1" est sélectionnée, l'alimentation en liquide de rinçage et en sel à partir des réservoirs respectifs est automatiquement désactivée. Les voyants respectifs du sel et du liquide de rinçage sont également désactivés. L'utilisation de la fonction "Tout en 1" peut entraîner une modification de la durée du cycle.

Activez ou désactivez la fonction "Tout en 1" avant le départ du programme de lavage.

Dès que le cycle a démarré, la fonction "Tout en 1" ne peut plus être modifiée. Si vous souhaitez exclure cette fonction, il vous faudra d'abord annuler le réglage du programme de lavage, désactivez la fonction "Tout en 1". Dans ce cas, vous devrez régler à nouveau le programme de lavage.

Pour activer la fonction "Tout en 1" :

• Maintenez appuyées les deux touches de

la fonction "Tout en 1" (touches de fonction D et E). Le voyant de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1" :

• Maintenez enfoncées les deux touches

Tout en 1 (touches de fonction D et E). Le voyant de la fonction "Tout en 1" s'éteint.

Page 31

electrolux 31

Si le séchage n'est pas satisfaisant, nous vous suggérons de procéder de la manière suivante :

1. Remplissez le distributeur de liquide de rinçage.

2. Activez le distributeur de liquide de rinçage.

3. Réglez le dosage du liquide de rinçage sur 2.

• L'activation/la désactivation du distri-

buteur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer ou désactiver le distributeur de liquide de rinçage :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode programmation.

3. Appuyez et maintenez appuyées les touches B et C. – Les voyants des touches de fonction A,

B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction B. – Les voyants des touches de fonction A

et C s'éteignent.

– Le voyant de la touche de fonction B

clignote.

– L'affichage numérique indique le régla-

ge.

Distributeur de liquide de rinçage désactivé

Distributeur de liquide de rinçage activé

6. Appuyez à nouveau sur la touche de fonction B. – Le nouveau réglage apparaît sur l'affi-

chage numérique.

7. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".

2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.

3. Réglez la position maximale du degré de dureté de l'eau

4. Faites un lavage sans vaisselle.

5. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.

6. Réglez le dosage du liquide de rinçage.

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées tant que la porte n'a pas été fermée.

Pour sélectionner et démarrer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. Contrôlez que l'appareil est en mode Programmation.

3. Appuyez sur la touche du programme correspondant. Reportez-vous au chapitre "Programmes de lavage". – Le voyant du programme correspon-

dant s'allume.

– L'affichage numérique indique la durée

du programme.

4. Fermez la porte. – Le programme de lavage démarre.

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.

Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête. Fermez la porte.

• Le programme reprend à partir du moment de l'interruption.

Annuler un programme de lavage

1. Appuyez sur les touches de fonction B et

C et maintenez-les appuyées jusqu'à ce

Page 32

32 electrolux

que tous les voyants de programme s'allument.

2. Relâchez les touches de fonction B et C pour annuler le programme de lavage.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.

2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Sélectionnez un programme de lavage.

4. Appuyez sur la touche Départ différé jusqu'à ce que le nombre d'heures correspondant au départ différé souhaité s'affiche. – Le voyant Départ différé s'allume.

5. Fermez la porte. – Le décompte du départ différé démar-

re automatiquement.

– Le décompte s'effectue d'heure en

heure.

– Lorsque le décompte est terminé, le

programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

1. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que tous les voyants de programme s'allument.

– Lorsque vous annulez un départ diffé-

ré, vous annulez également le programme de lavage.

2. Sélectionnez un autre programme de lavage.

Fin d'un programme de lavage

• L'appareil s'arrête automatiquement.

• Le signal sonore de fin de programme re-

tentit.

Le système de séchage est doté d'un ventilateur qui provoque la condensation de la vapeur d'eau de l'appareil. Cela améliore les performances de séchage et prévient la recondensation de la vapeur résiduelle sur la vaisselle sous forme de gouttes d'eau. Si vous ouvrez la porte pendant la phase de séchage, vous désactivez l'appareil.

1. Ouvrez la porte. – L'affichage numérique indique 0. – Le voyant reste allumé quand le pro-

gramme est terminé.

2. Mettez l'appareil à l'arrêt.

3. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis

le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Programmes de lavage

Programme Degré de salis-

sure

Intensif Très sale Vaisselle, couverts,

Type de vaisselle Description du programme

plats et casseroles

Prélavage Lavage principal à 70°C 2 rinçages intermédiaires Rinçage final Séchage

Page 33

electrolux 33

Programme Degré de salis-

Automatique

Rapide

Économique

Verres Moyennement ou

1) Au cours du programme Automatique, le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal.

2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

sure

Tous Vaisselle, couverts,

Moyennement ou légèrement sale

Moyennement sale

légèrement sale

Type de vaisselle Description du programme

plats et casseroles

Vaisselle et couverts Lavage principal à 60°C

Vaisselle et couverts Prélavage

Vaisselle et verres fragiles

Prélavage Lavage principal à 45°C ou 70°C 1 ou 2 rinçages intermédiaires Rinçage final Séchage

Rinçage final

Lavage principal à 50°C 1 rinçage intermédiaire Rinçage final Séchage

Lavage principal à 45°C 1 rinçage intermédiaire Rinçage final Séchage

Valeurs de consommation

Programme

Intensif - 1,6 - 1,8 19 - 21

Durée (en minutes)

Énergie (en kWh) Eau (en litres)

Automatique - 0,8 - 1,3 10 - 19

Rapide - 0,8 8

Économique - 0,8 - 0,9 12 - 13

- 0,6 - 0,7 11 - 12

Verres

1) L'affichage numérique indique la durée du programme.

Ces valeurs changent en fonction de la pression et de la température de l'eau,

des variations dans l'alimentation électrique et de la quantité de vaisselle.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Attention N'utilisez en aucun cas le

lave-vaisselle sans les filtres. Assurezvous que les filtres sont bien en place. Si

Page 34

34 electrolux

les filtres sont mal installés, les résultats du lavage peuvent être peu satisfaisants et l'appareil pourrait être endommagé.

Contrôlez et nettoyez les filtres très régulièrement. Des filtres non nettoyés réduisent les performances de lavage. Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)

2. micro-filtre (B)

3. filtre plat (C)

Procédez de la manière suivante pour nettoyer les filtres :

1. Ouvrez la porte.

2. Sortez le panier inférieur.

3. Desserrez le système de filtrage à l'aide

de la poignée du micro-filtre (B) en la tournant d'environ 1/4 de tour vers la gauche.

4. Retirez le système de filtrage.

5. Saisissez le filtre grossier (A) par la poi-

gnée avec l'orifice.

6. Retirez le filtre grossier (A) du microfiltre

(B).

7. Retirez le filtre plat (C) du fond de la cuve.

8. Nettoyez les filtres à l'eau courante.

9. Réinstallez le filtre plat (C) dans le fond de la cuve et assurez-vous qu'il est correctement en place.

10. Introduisez le filtre grossier (A) dans le microfiltre (B) et pressez de manière à ce qu'ils s'emboîtent l'un dans l'autre.

11. Mettez l'ensemble de ces filtres en place.

12. Bloquez le système de filtrage en tournant la poignée du microfiltre (B) vers la droite jusqu'à la butée.

13. Installez le panier inférieur.

14. Fermez la porte.

Ne retirez jamais les bras d'aspersion.

Si des résidus de salissure ont bouché les orifices des bras d'aspersion, éliminez ceuxci à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans

une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

Page 35

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-

Code d'erreur et anomalie de

fonctionnement

• un signal sonore intermittent est émis

• L'affichage numérique indique

Le lave-vaisselle n'est pas approvisionné en eau

• un signal sonore intermittent est émis

• L'affichage numérique indique

Le lave-vaisselle ne vidange pas

• un signal sonore intermittent est émis

• L'affichage numérique indique

• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau.

• Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre.

• Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier.

• Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.

• Fermez le robinet d'arrivée d'eau et contactez le Service Après-vente.

vente. Si l'anomalie persiste, contactez le Service après-vente.

electrolux 35

Attention Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Cause possible et solution

Le système de sécurité anti-débordement s'est déclenché

Le programme ne démarre pas • La porte de l'appareil n'est pas fermée.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le Service Après-vente. Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)

Fermez la porte.

• La prise du câble d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur.

• Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible.

• La fonction Départ différé est sélectionnée. Annulez le Départ différé pour démarrer le programme immédiatement.

• Référence produit (PNC)

• Numéro de série (S.N.) Vous trouverez ces informations sur la plaque signalétique située sur l'appareil. Inscrivez les informations ici :

Description du modèle : ..........

Référence du produit : ..........

Numéro de série : ..........

Page 36

36 electrolux

Les résultats de lavage sont insatisfaisants

La vaisselle n'est pas propre • Vous n'avez pas sélectionné le programme approprié.

Des dépôts de tartre sont présents sur la vaisselle

La vaisselle est mouillée et terne

Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre

Des gouttes d'eau ont séché sur les verres et la vaisselle

• La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.

• La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.

• Les filtres sont encrassés ou mal installés.

• La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.

• Le compartiment de sel est vide.

• Le niveau de l'adoucisseur d'eau est mal réglé.

• Le bouchon du compartiment de sel n'est pas vissé correctement.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

• Réduisez le dosage du liquide de rinçage.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 44,6 Hauteur cm 81,8 - 87,8 Profondeur cm 55 Branchement électrique - Ten-

sion - Puissance totale - Fusible

Pression de l'eau d'alimentation Minimale 0,5 bar (0,05 MPa) Maximale 8 bars (0,8 MPa) Capacité Couverts 9

Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.

Installation

Avertissement Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Important Respectez les instructions fournies lors de :

• La mise en place de la machine.

• L'installation du panneau de façade.

• Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien. Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise. Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil. Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Fixation

Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une

Page 37

electrolux 37

structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chaude (max. 60°) ou en eau froide. Si l'eau chaude provient de sources d'alimentation écologiques (comme des panneaux solaires ou des éoliennes), utilisez de l'eau chaude pour réduire la consommation d'énergie. Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas les tuyaux d'un ancien appareil.

La pression de l'eau doit se situer dans les limites indiquées dans les "Caractéristiques techniques". Pour connaître la pression d'alimentation moyenne de votre zone d'habitation, adressez-vous à votre société locale de distribution d'eau. Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtré lorsque vous effectuez le raccordement. Installez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention Si l'appareil est raccordé au moyen de tuyaux ou de tuyaux ayant peu servis, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Le tuyau d'arrivée d'eau est à double paroi et comporte une soupape de sécurité avec un fil électrique. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau. Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

• Le Service Après-vente de votre magasin vendeur est seul habilité à remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement Tension dangereuse

Raccordement du tuyau de vidange

1. Raccordez le tuyau de vidange au robinet

de sortie, en le fixant à la partie inférieure de la surface de travail. Cela empêchera que les eaux usées de l'évier ne pénètrent dans l'appareil.

2. Raccordez le tuyau de vidange à une

évacacuation murale pourvue d'une ventilation spéciale, (diamètre intérieur de 4 cm minimum).

max 85 cm

min 40 cm

max 400 cm

Assurez-vous que le tuyau n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau. Le bouchon d'évier ne doit pas être mis en place lorsque l'appareil évacue l'eau, sous peine de provoquer un effet de siphon et un reflux de l'eau vers l'appareil.

Page 38

38 electrolux

Si vous utilisez une rallonge de tuyau, celleci ne doit pas dépasser 2 mètres. Son diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation. Si vous raccordez le tuyau de vidange au siphon sous l'évier, enlevez la membrane en plastique (A). Si vous ne retirez pas la membrane, les résidus alimentaires peuvent bloquer le siphon

Branchement électrique

Avertissement Le fabricant ne peut être tenu responsable en cas de nonrespect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions. Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale. Utilisez toujours une prise à l'épreuve des chocs.

Cet appareil est équipé d'un dispositif de sécurité empêchant le reflux des eaux usées vers l'appareil. Si le robinet de votre évier est doté d'un clapet de retenue incorporé, cela pourrait entraver la vidange correcte de votre appareil. C'est pourquoi nous vous recommandons de le retirer.

Attention Vérifiez l'étanchéité des raccords.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie. Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente de votre magasin vendeur. Assurez-vous que la prise est accessible après l'installation. Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en

plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Le fabricant décline toute responsabilité en cas de nonrespect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.

• Coupez le câble d'alimentation et la prise et mettez-les au rebut.

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Page 39

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 39 Gerätebeschreibung 41 Bedienblende 41 Vor der ersten Inbetriebnahme 43 Einstellen des Wasserenthärters 43 Gebrauch von Salz für Geschirrspüler 44 Gebrauch von Klarspülmittel 45 Laden von Besteck und Geschirr 46 Gebrauch von Spülmittel 49 Funktion "Multitab" 50

Änderungen vorbehalten

Auswählen und Starten eines Spülprogramms 51 Spülprogramme 52 Reinigung und Pflege 53 Was tun, wenn … 54 Technische Daten 55 Gerät aufstellen 56 Wasseranschluss 56 Elektrischer Anschluss 57 Umwelttipps 58

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.

• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).

• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf aus-

treten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.

• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.

• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

electrolux 39

Page 40

40 electrolux

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.

• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.

• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde.

Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.

• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht: – wenn das Netzkabel oder die Wasser-

schläuche beschädigt sind,

– wenn die Bedienblende, die Abdeckung

oben oder der Sockel beschädigt sind,

so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.

• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Page 41

Gerätebeschreibung

electrolux 41

1 Oberkorb 2 Anzeige der Wasserhärtestufe 3 Salzbehälter 4 Behälter für Reinigungsmittel 5 Dosiergerät für Klarspüler

Bedienblende

6 Typenschild 7 Filter 8 Unterer Sprüharm 9 Oberer Sprüharm

Page 42

42 electrolux

1 Ein/Aus-Taste 2 Digital-Display 3

Zeitvorwahl-Taste

4 Programmwahltasten 5 Kontrolllampen 6 Funktionstasten

Kontrolllampen

Salz

Klarspüler

Multitab Die Kontrolllampe zeigt an, ob die Funktion Multi-

1) Die Kontrolllampen für Salz und Klarspülmittel leuchten nie während eines laufenden Spülprogramms auf, wenn die Salz- und Klarspülmittelbehälter leer sind.

Digital-Display Das Display zeigt an:

• Eingestellte Stufe des Wasserenthärters.

• Ein-/Abschaltung des Klarspülmitteldosie-

rers (nur bei aktiver Funktion Multitab).

• Restlaufzeit bis zum Programmende.

• Ende des Spülprogramms. Das Display

zeigt eine Null an.

• Anzahl der Stunden der Zeitvorwahl.

• Fehlercodes.

• Ein-/Abschalten der akustischen Signale.

Programmwahltasten

Mit diesen Tasten erfolgt die Auswahl des Spülprogramms. Wenn Sie eine Programmwahltaste drücken, leuchtet die zugehörige Kontrolllampe auf. Nähere Informationen über die Spülprogramme siehe den Abschnitt "Spülprogramme".

Zeitvorwahl-Taste

Benutzen Sie die Zeitvorwahl-Taste, um den Start des Spülprogramms zwischen 1 und 19 Stunden zu verzögern. Siehe den Abschnitt 'Einstellen und Starten eines Spülprogramms'.

Funktionstasten

Benutzen Sie die Funktionstasten für folgende Vorgänge:

Die Kontrollampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz". Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

Die Kontrolllampe leuchtet auf, wenn Klarspüler nachgefüllt werden muss. Näheres hierzu siehe den Abschnitt 'Verwendung von Klarspüler'.

tab ein- oder ausgeschaltet ist. Siehe die "Funktion Multitab".

• Zum Einstellen des Wasserenthärters. Siehe den Abschnitt 'Einstellung des Wasserenthärters.

• Zum Ein-/Ausschalten der akustischen Signale. Siehe den Abschnitt 'Akustische Signale'.

• Zum Ein-/Abschalten des Klarspüldosierers, wenn die Funktion Multitab eingeschaltet ist. Siehe den Abschnitt 'Funktion Multitab'.

Einstellmodus

Das Gerät muss sich für folgende Einstellungen im Einstellmodus befinden:

• Zum Einstellen eines Spülprogramms.

• Zum Einstellen des Wasserenthärter-Härtegrads.

• Zum Ein-/Ausschalten der akustischen Signale.

• Zum Ein-/Ausschalten des Klarspüldosierers.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist im Einstellmodus, wenn: – Alle Programmkontrolllampen aufleuch-

ten.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist nicht im Einstellmodus, wenn: – Nur eine Programmkontrolllampe auf-

leuchtet.

Page 43

electrolux 43

– ein Spülprogramm eingestellt ist. Es ist er-

forderlich, das Programm zu löschen, um in den Einstellmodus zurückzukehren. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Akustische Signale

Sie hören einen Signalton:

• Am Ende des Spülprogramms.

• Während der Einstellung des Wasserhärtegrads.

• Im Fall einer Fehlfunktion des Geräts.

Die akustischen Signale werden werkseitig eingeschaltet. Führen Sie folgende Schritte durch, um die akustischen Signale auszuschalten:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät

im Einstellmodus befindet.

3. Drücken und halten Sie die Funktions-

Tasten B und C, bis die Kontrolllampen der Funktionen A, B und C zu blinken beginnen.

4. Lassen Sie die Funktionstasten A und B

los.

5. Drücken Sie die Funktionstaste C.

– Kontrolllampen für Funktionstasten A

und B erlöschen.

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter

(Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

2. Füllen Sie den Salzbehälter mit Geschirr-

spülsalz.

3. Füllen Sie den Klarspüldosierer mit Klar-

spüler.

4. Ordnen Sie Geschirr und Besteck in den

Geschirrspüler ein.

– Kontrolllampe für Funktionstaste C

blinkt.

– Das Digital-Display zeigt die neue Ein-

stellung an.

Akustische Signale ausgeschaltet

Akustische Signale eingeschaltet

Die akustischen Signale sind eingeschaltet.

6. Drücken Sie die Funktions-Taste C erneut. – Das Digital-Display zeigt die neue Ein-

stellung an. Die akustischen Signale sind abgeschaltet.

7. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Führen Sie folgende Schritte durch, um die akustischen Signale einzuschalten:

1. Führen Sie die oben genannten Schritte durch, bis das Digital-Display die erforderliche Einstellung anzeigt.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten ('3 in 1', '4 in 1', '5 in 1', etc.) verwenden, siehe das Kapitel "Multitab-Funktion".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale

Einheit für Wasserhärtegrade).

• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Be-

Page 44

44 electrolux

darf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des Wasserenthärters

°dH °TH mmol/l Clarke-

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Kein Salz erforderlich.

Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Werte

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät

3. Drücken und halten Sie die Funktionstas-

Werkseitig ist das Gerät auf Stufe 2 eingestellt.

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

3. Drehen Sie die Härtebereichsanzeige auf Härtestufe 1 oder 2 (siehe die Tabelle).

4. Lassen Sie die Funktionstasten B und C

5. Drücken Sie Funktionstaste A.

4. Setzen Sie den Unterkorb ein.

Manuell Elektronisch

im Einstellmodus befindet.

ten B und C, bis die Kontrolllampen der Funktionstasten A, B und C zu blinken beginnen.

los.

– Die Kontrolllampen für die Funktions-

tasten B und C erlöschen.

– Die Kontrolllampe der Funktionstaste A

beginnt zu blinken.

– Das Digital-Display zeigt die aktuelle

Stufe an. – Sie hören einen Signalton. Beispiel: Das Digital-Display zeigt an / 5 aufeinander folgende Signaltöne = Stufe 5.

6. Drücken Sie die Funktionstaste A einmal,

5. Schließen Sie die Tür.

Elektronische Einstellung

Der Geschirrspüler ist werkseitig

um die Einstellung des Wasserenthärters um jeweils eine Stufe zu erhöhen.

7. Drücken Sie die Ein-/Aus-Taste, um die Einstellung zu speichern.

auf Härtestufe 5 eingestellt.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind,

können den Wasserenthärter beschädigen.

Page 45

electrolux 45

Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Füllen Sie das Gerät mit Salz, bevor Sie ein Spülprogramm starten, um Korrosion zu verhindern.

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.

2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur bei der Erstinbetriebnahme).

3. Verwenden Sie den Trichter, um den Behälter mit Salz zu füllen.

4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass das Wasser aus dem Salzbehälter beim Einfüllen von Salz überläuft.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Andernfalls kann das Gerät beschädigt werden.

Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

2. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max"angezeigt.

Page 46

46 electrolux

3. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu große Schaumbildung beim nächsten Spülprogramm zu vermeiden.

4. Schließen Sie den Klarspülerdosierer.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt. Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste Dosierung) einstellen.

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken. – Erhöhen Sie die Dosierung, wenn auf

dem Geschirr Wassertropfen oder Kalkablagerungen sind.

– Verringern Sie die Dosierung, wenn

Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät

ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor: – Entfernen Sie alle Essensreste und

sonstigen größeren Partikel.

– Weichen Sie angebrannte Reste in Pfan-

nen, Töpfen usw. ein.

• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes: – Ordnen Sie Hohlgefäße (z. B. Tassen,

Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Was-

ser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander

nicht berühren.

– Ordnen Sie kleine Gegenstände in den

Besteckkorb ein.

• Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

• Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Page 47

electrolux 47

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

Besteckkorb

Warnung! Stellen Sie keine Messer mit

langen Klingen in aufrechter Stellung ein. Legen Sie langes oder scharfes Besteck waagerecht in den Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein. Stellen Sie Messer mit den Griffen nach oben ein.

Ordnen Sie Löffel so mit anderem Besteck ein, daß die Löffel nicht aneinander kleben können. Klappen Sie den Griff des Besteckkorbs vor dem Einordnen des Bestecks nach unten.

Die Stachelreihen am Unterkorb können flach gelegt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

Verwenden Sie das Besteckgitter. Wenn die Abmessungen des Bestecks die Verwendung des Besteckgitters nicht zulassen, können Sie dieses beiseite klappen.

Page 48

48 electrolux

Oberkorb

Der Oberkorb ist zur Aufnahme von Tellern (bis zu 24 cm Durchmesser), Saucieren, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln bestimmt. Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

Langstielige Gläser können mit dem Stiel nach oben in die Tassenablagen gestellt werden. Klappen Sie die Tassenablagen für höheres Geschirr nach oben.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen wollen, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

Maximale Geschirrhöhe

Oberkorb Unterkorb Obere Position 20 cm 31 cm Untere Position 24 cm 27 cm

Gehen Sie wie folgt vor, um den Oberkorbs nach oben zu verstellen:

1. Den Korb bis zum Anschlag herauszie-

hen.

2. Den Korb auf beiden Seiten vorsichtig an-

heben, bis der Mechanismus einrastet und der Korb stabil ist.

Gehen Sie wie folgt vor, um den Oberkorbs nach unten zu verstellen:

1. Den Korb bis zum Anschlag herauszie-

hen.

2. Den Korb auf beiden Seiten vorsichtig an-

heben.

Page 49

electrolux 49

3. Den Mechanismus halten und langsam nach unten fallen lassen.

Vorsicht!

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.

• Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Gehen Sie wie folgt vor, um den Spülmittelbehälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

• Die Korbhöhe darf nie nur auf einer Seite nach oben oder nach unten verstellt werden.

• Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die Tassenablagen.

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter ( A).

2. Füllen Sie den Spülmittelbehälter ( A) mit Spülmittel. Die Markierung zeigt die Dosierung an: 20 = ca. 20 g Reinigungsmittel 30 = ca. 30 g Reinigungsmittel.

3. Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach ( B).

5. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

Page 50

50 electrolux

Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optima-

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten. Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten. Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben. Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten. Die Funktion Multitab sperrt den Zufluss von Klarspüler und Salz automatisch. Die Salzund Klarspülmittel-Kontrolllampen sind abgeschaltet. Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus. Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn das Programm angelaufen ist. Brechen Sie das Spülprogramm ab und stellen Sie das Programm dann erneut ein.

Schalten Sie die Funktion Multitab wie folgt ein:

• Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die Multitab-Kontrolllampe leuchtet auf.

Schalten Sie die Funktion Multitab wie folgt aus:

• Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die Multitab-Kontrolllampe erlischt.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.

2. Schalten Sie den Klarspüldosierer ein.

3. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

len Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie GeschirrspülerTabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

• Das Ein- oder Abschalten des Klarspüldosierers ist nur bei aktivierter Funktion Multitab möglich.

Zum Einschalten des Klarspüldosierers gehen Sie wie folgt vor:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C. – Die Kontrolllampen der Funktionstas-

ten A, B und C beginnen zu blinken.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste B. – Die Kontrolllampen für die Funktions-

tasten A und C erlöschen.

– Die Kontrolllampe der Funktionstaste B

blinkt weiter.

– Das Digital-Display zeigt die Einstellung

an.

Klarspüldosierer abgeschaltet

Klarspüldosierer eingeschaltet

6. Drücken Sie Funktionstaste B erneut. – Das Digital-Display zeigt die neue Ein-

stellung an.

7. Schalten Sie das Gerät aus, damit die Einstellung gespeichert wird.

Um wieder normale Reinigungsmittel zu verwenden:

1. Schalten Sie die Funktion Multitab aus.

2. Füllen Sie den Salzbehälter und den Klarspüldosierer.

3. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.

4. Führen Sie ein Spülprogramm ohne Geschirr aus.

5. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.

6. Stellen Sie den Klarspüldosierer ein.

Page 51

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm bei geöffneter Tür. Das Spülprogramm startet erst nach dem Schließen der Tür. Bis dahin können die Einstellungen noch geändert werden.

Gehen Sie zum Auswählen und Starten eines Spülprogramms folgendermaßen vor:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken Sie eine der Programmwahltasten. Siehe den Abschnitt 'Spülprogramme'. – Die Kontrolllampe des Programms

leuchtet auf.

– Das Digital-Display zeigt die Pro-

grammdauer an.

4. Schließen Sie die Tür. – Das Spülprogramm beginnt.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

Warnung! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.

Schließen Sie die Tür.

• Das Programm wird ab der Stelle fortge-

setzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

1. Drücken Sie die Funktionstasten B und C, bis alle Programm-Kontrolllampen leuchten.

2. Lassen Sie die Funktionstasten B und C los, um das Spülprogramm zu löschen.

Nun haben Sie folgende Möglichkeiten:

1. Schalten Sie das Gerät aus.

2. Wählen Sie ein neues Spülprogramm.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellung und Start eines Spülprogramms mit Zeitvorwahl

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Wählen Sie ein Programm.

4. Drücken Sie die Zeitvorwahltaste, bis das Display die erforderliche Zeitvorwahl des Spülprogramms anzeigt. – Die Kontrolllampe der Zeitvorwahl be-

ginnt zu leuchten.

5. Schließen Sie die Tür. – Der Ablauf der Zeitvorwahl beginnt. – Der Ablauf der Zeitvorwahl nimmt in

Schritten von jeweils 1 Stunde ab.

– Nach dem Ablauf der Zeitvorwahl be-

ginnt das Spülprogramm automatisch.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung der Zeitvorwahl zu verhindern. Nachdem Sie die Tür wieder geschlosssen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

So löschen Sie die Zeitvorwahl

1. Drücken Sie die Funktionstasten B und C, bis alle Programm-Kontrolllampen leuchten. – Wenn Sie eine Zeitvorwahl löschen,

wird damit auch das Spülprogramm gelöscht.

2. Wählen Sie ein neues Spülprogramm.

Ende des Spülprogramms

• Das Gerät stoppt automatisch.

• Es ertönt ein akustisches Signal für das

Programmende.

Das Trockensystem besitzt einen Ventilator, der dafür sorgt, dass der Wasserdampf im Gerät kondensiert. Dies führt zu einer optimalen Trockenleistung, die Streifen und Kondensbeläge oder Wassertropfen auf dem Geschirr vermeidet. Wenn Sie während der Trockenphase die Tür öffnen, schalten Sie das Gerät aus.

1. Öffnen Sie die Tür. – Im Digital-Display wird 0 angezeigt. – Die Kontrolllampe für das beendete

Programm leuchtet weiter.

electrolux 51

Page 52

52 electrolux

2. Schalten Sie das Gerät aus.

3. Damit das Spülgut besser trocknet, öffnen Sie die Tür einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.

• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Spülprogramme

Programm Grad der Ver-

Intensiv Stark ver-

Automatik

Schnellspülgang

Energiesparen

Glas Normal/leicht

1) Während des Spülprogramms "Automatik" wird der Verschmutzungsgrad des Geschirrs durch den Grad der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch können unterschiedlich sein. Dies hängt vom Verschmutzungsgrad des Geschirrs ab und davon, ob das Gerät ganz oder teilweise beladen ist. Das Gerät stellt während des Hauptspülgangs automatisch die Wassertemperatur ein.

2) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

3) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

schmutzung

schmutzt

Beliebig Geschirr, Besteck,

Normal/leicht verschmutzt

Normal verschmutzt

verschmutzt

Verbrauchswerte

Programm Programmdauer (in Mi-

Intensiv - 1,6 - 1,8 19 - 21

nuten)

Spülgut Programmbeschreibung

Geschirr, Besteck, Töpfe, Pfannen

Töpfe, Pfannen

Geschirr und Besteck Hauptspülgang bis zu 60 °C

Geschirr und Besteck Vorspülgang

Empfindliches Geschirr und Gläser

Energieverbrauch (in

Vorspülgang Hauptspülgang bis zu 70 °C 2 Zwischenspülgänge Klarspülgang Trocknen

Vorspülgang Hauptspülgang bis zu 45 °C oder 70 °C 1 oder 2 Zwischenklarspülgänge Klarspülgang Trocknen

Klarspülgang

Hauptspülgang bis zu 50 °C 1 Zwischenspülgang Klarspülgang Trocknen

Hauptspülgang bis zu 45 °C 1 Zwischenspülgang Klarspülgang Trocknen

Wasser (in Liter)

kWh)

Automatik - 0,8 - 1,3 10 - 19

Page 53

electrolux 53

Programm Programmdauer (in Mi-

Schnellspülgang - 0,8 8

Energiesparen - 0,8 - 0,9 12 - 13

- 0,6 - 0,7 11 - 12

Glas

1) Das Digital-Display zeigt die Programmdauer an.

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den Schwankungen

nuten)

Energieverbrauch (in

kWh)

in der Stromversorgung und der Geschirrmenge variieren können.

Wasser (in Liter)

Reinigung und Pflege

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Verwenden Sie das Gerät

nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis. Der Geschirrspüler hat 3 Filter:

1. Grobfilter (A)

2. Mikrofilter (B)

3. Flachfilter (C)

3. Um das Filtersystem zu entriegeln, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

4. Nehmen Sie das Filtersystem heraus.

5. Fassen Sie den Grobfilter (A) am Handgriff.

6. Nehmen Sie den Grobfilter (A) aus dem Mikrofilter (B).

7. Nehmen Sie den Flachfilter (C) unten aus dem Gerät heraus.

Gehen Sie wie folgt vor, um die Filter zu reinigen:

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

Page 54

54 electrolux

8. Reinigen Sie die Filter unter fließendem Wasser.

9. Setzen Sie den Flachfilter (C) unten in das Gerät ein.

10. Setzen Sie den Grobfilter (A) in den Mikrofilter (B) und drücken Sie die Filter zusammen.

11. Setzen Sie das Filtersystem wieder ein.

12. Um das Filtersystem zu arretieren, drehen Sie den Griff des Mikrofilters (B) etwa 1/4 Drehung gegen den Uhrzeigersinn.

13. Setzen Sie den Unterkorb ein.

14. Schließen Sie die Tür. Nehmen Sie die Sprüharme nicht he-

raus.

Wenn die Löcher in den Sprüharmen ver-

feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an

einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

stopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen

Was tun, wenn …

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Fehlercode und Störung Mögliche Ursachen und Abhilfe

• Akustische Signalabfolge

•

Das Digital-Display zeigt Der Geschirrspüler füllt sich nicht mit Wasser

• Akustische Signalabfolge

•

Das Digital-Display zeigt Der Geschirrspüler pumpt nicht ab

• Akustische Signalabfolge

•

Das Digital-Display zeigt Die Aquasafe-Einrichtung ist ausgelöst

• Der Wasserhahn ist blockiert oder durch Kalkablagerungen

verstopft. Reinigen Sie den Wasserhahn.

• Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf.

• Der Filter im Wasserzulaufschlauch ist verstopft. Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Der Siphon ist verstopft. Reinigen Sie den Siphon.

• Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Page 55

electrolux 55

Fehlercode und Störung Mögliche Ursachen und Abhilfe

Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst. Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

Schließen Sie die Tür.

• Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose.

• Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus.

• Die Zeitvorwahl ist eingestellt. Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

• Produktnummer (PNC)

• Seriennummer (S.N.) Sie finden diese Angaben auf dem Typenschild. Tragen Sie die Angaben hier ein:

Modell : ..........

Produktnummer : ..........

Seriennummer : ..........

• Modell (Mod.)

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Das ausgewählte Spülprogramm ist für das Spülgut und den Ver-

Auf dem Geschirr befinden sich Kalkablagerungen

Das Geschirr ist nass und glanzlos

Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr

Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr

schmutzungsgrad nicht geeignet.

• Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.

• Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.

• Die Filter sind verschmutzt oder nicht korrekt installiert.

• Das Spülmittel ist zu hoch oder zu niedrig dosiert.

• Der Salzbehälter ist leer.

• Der Wasserenthärter ist auf eine falsche Stufe eingestellt.

• Der Deckel des Salzbehälters ist nicht richtig geschlossen.

• Es wurde kein Klarspüler verwendet.

• Der Klarspüldosierer ist leer.

• Verwenden Sie weniger Klarspüler.

• Verwenden Sie mehr Klarspüler.

• Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 44,6 Höhe in cm 81,8 - 87,8 Tiefe in cm 55 Elektrischer Anschluss - An-

schlussspannung - Gesamtleistung - Sicherung

Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)

Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.

Page 56

56 electrolux

Höchstdruck 8 bar (0,8 MPa) Kapazität Maßgedecke 9

Gerät aufstellen

Warnung! Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Wichtig! Halten Sie sich für folgende Tätigkeiten an die Anweisungen in der beiliegenden Schablone:

• Einbau des Geräts.

• Anbringen der Arbeitsplatte.

• Anschließen des Wasserzulaufs und -ablaufs.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle). Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein. Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf. Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den Wasserablaufschlauch und für das Netzkabel. Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Vergewissern Sie sich vor dem Einbau des Geräts, dass der Wasserzulauf- und der Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Vergewissern Sie sich, dass die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarbarten Küchenschränken/-möbeln, Wänden usw.) befestigt ist.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Wasseranschluss

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an. Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen. Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb des in den "Technischen Daten" aufgeführten Bereichs liegen. Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt. Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft. Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf. Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

Page 57

electrolux 57

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.

• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.

• Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

Warnung! Gefährliche Spannung

Ablaufschlauch

1. Schließen Sie den Ablaufschlauch an den

Siphon an und befestigen Sie ihn an der Unterseite der Arbeitsplatte. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.

2. Schließen Sie den Ablaufschlauch an ein

Standrohr mit Belüftungsöffnung an (Mindestdurchmesser des Innenrohres 4 cm).

max 85 cm

min 40 cm

max 400 cm

wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann. Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Wasser abpumpt, um zu verhindern, dass das Wasser wieder in das Gerät zurückfließt. Ein Verlängerungs-Ablaufschlauch darf nicht länger als 2 Meter sein. Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestattet ist, kann dieses Ventil den korrekten Wasserablauf Ihres Gerätes beeinträchtigen. Entfernen Sie das Rücklaufventil.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Achten Sie darauf, dass der Wasserablaufschlauch nicht geknickt oder eingeklemmt

Elektrischer Anschluss

Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise. Erden Sie das Gerät gemäß den Sicherheitshinweisen. Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angege-

benen Anschlusswerten übereinstimmen. Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an. Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

Page 58

58 electrolux

rungskabel. Andernfalls besteht Feuergefahr. Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst. Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.

• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Page 59

electrolux 59

Page 60

www.electrolux.com

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.electrolux.be

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.electrolux.be

www.electrolux.lu

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de ’webwinkel’ op: www.electrolux.nl

117951780-00-062009

ELECTROLUX ESL46010 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
