Electrolux ESL45010 User Manual [ru]

istruzioni per l’uso

Инструкция по

эксплуатации

návod na používanie

Lavastoviglie

Посудомоечная машина

Umývačka riadu

ESL 45010

2 electrolux

Electrolux. Thinking of you.

Per conoscere meglio il nostro modo di pensare, visitate il sito

www.electrolux.com

Indice

Informazioni per la sicurezza 2 Descrizione del prodotto 3 Pannello dei comandi 4 Preparazione al primo utilizzo 6 Regolazione del decalcificatore dell’acqua

Uso del sale per lavastoviglie 7 Uso del brillantante 8 Sistemazione di posate e stoviglie 9 Uso del detersivo 11 Uso di pastiglie combinate 12

Con riserva di modifiche

Selezione e avvio di un programma di lavaggio 13 Programmi di lavaggio 14 Pulizia e cura 15 Cosa fare se… 16 Dati tecnici 17

Installazione 18 Collegamento dell’acqua 18 Collegamento elettrico 19 Considerazioni ambientali 20

Informazioni per la sicurezza

Per la sicurezza dell'utente e per il buon funzionamento dell'apparecchio, è importante leggere attentamente il presente libretto di istruzioni prima dell'installazione e dell'uso. Conservare sempre queste istruzioni assieme all'apparecchio anche in caso di trasferimento o vendita dell'apparecchio stesso. L'utente deve acquisire dimestichezza con le funzioni e dotazioni di sicurezza dell'apparecchio.

Uso corretto

• Questo apparecchio è destinato solo all'uso domestico.

• Utilizzare l'apparecchio solo per lavare utensili idonei alla lavastoviglie.

• Non inserire solventi nell'apparecchio. Rischio di esplosione.

• Mettere i coltelli e gli altri utensili appuntiti nel cestello delle posate con la punta rivolta verso il basso. Altrimenti metterli orizzontalmente nel cestello superiore.

• Usare solo prodotti di marca per lavastoviglie (detersivo, sale, brillantante).

• Se si apre la porta mentre l'apparecchio è in funzione, può fuoriuscire vapore caldo. Rischio di scottature.

• Non togliere i piatti dalla lavastoviglie prima del termine del programma di lavaggio.

• Quando il programma di lavaggio è completato, scollegare la spina e chiudere il rubinetto dell'acqua.

• L'apparecchio può essere riparato solo da personale autorizzato. Utilizzare solo ricambi originali.

• Non cercare di riparare da soli l'apparecchio per evitare lesioni e danni. Contattare sempre il servizio di assistenza locale.

Sicurezza generale

• Persone (bambini inclusi) con ridotte capacità fisiche, sensoriali e mentali o prive di esperienza e conoscenza non dovrebbero utilizzare l'apparecchio. Una persona responsabile della loro sicurezza deve controllare o istruire tali persone per un utilizzo corretto dell'apparecchio.

• Seguire le istruzioni di sicurezza del produttore di detersivo per lavastoviglie per evitare ustioni chimiche a occhi, bocca e gola.

• Non bere l'acqua della lavastoviglie. Potrebbe contenere residui di detersivo.

• Tenere sempre chiusa la porta quando non si utilizza l'apparecchio per evitare di ferirsi e di inciampare.

• Non sedersi o salire in piedi sopra la porta aperta dell'apparecchio.

electrolux 3

Per la sicurezza dei bambini

• Solo persone adulte possono utilizzare l'apparecchio. Controllare che i bambini non giochino con l'apparecchio.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini per evitare il rischio di soffocamento.

• Conservare i detersivi in un luogo sicuro. Evitare che i bambini tocchino i detersivi.

• Tenere i bambini lontano dalla lavastoviglie quando lo sportello è aperto.

Installazione

• Controllare che la lavastoviglie non presenti danni dovuti al trasporto. Non collegare l'apparecchio se è danneggiato. Se necessario, contattare il fornitore.

• Rimuovere tutti i materiali di imballaggio prima dell'uso.

• Gli interventi elettrici devono essere eseguiti da un tecnico qualificato e competente.

Descrizione del prodotto

• Gli interventi idraulici devono essere eseguiti da un tecnico qualificato e competente.

• Non cambiare le specifiche tecniche né modificare questo prodotto. Rischio di lesioni e danni all'apparecchio.

• Non utilizzare l'apparecchio: – se il cavo di rete o i tubi dell'acqua sono

danneggiati

– se il pannello dei comandi, il piano di la-

voro o il basamento presentano danni tali da consentire l'accesso a parti interne dell'apparecchio.

Contattare il centro di assistenza locale.

• Non forare le pareti laterali della lavastoviglie per evitare di danneggiare i componenti idraulici ed elettrici.

Avvertenza Seguire attentamente le istruzioni dei paragrafi corrispondenti per i collegamenti elettrici e idraulici.

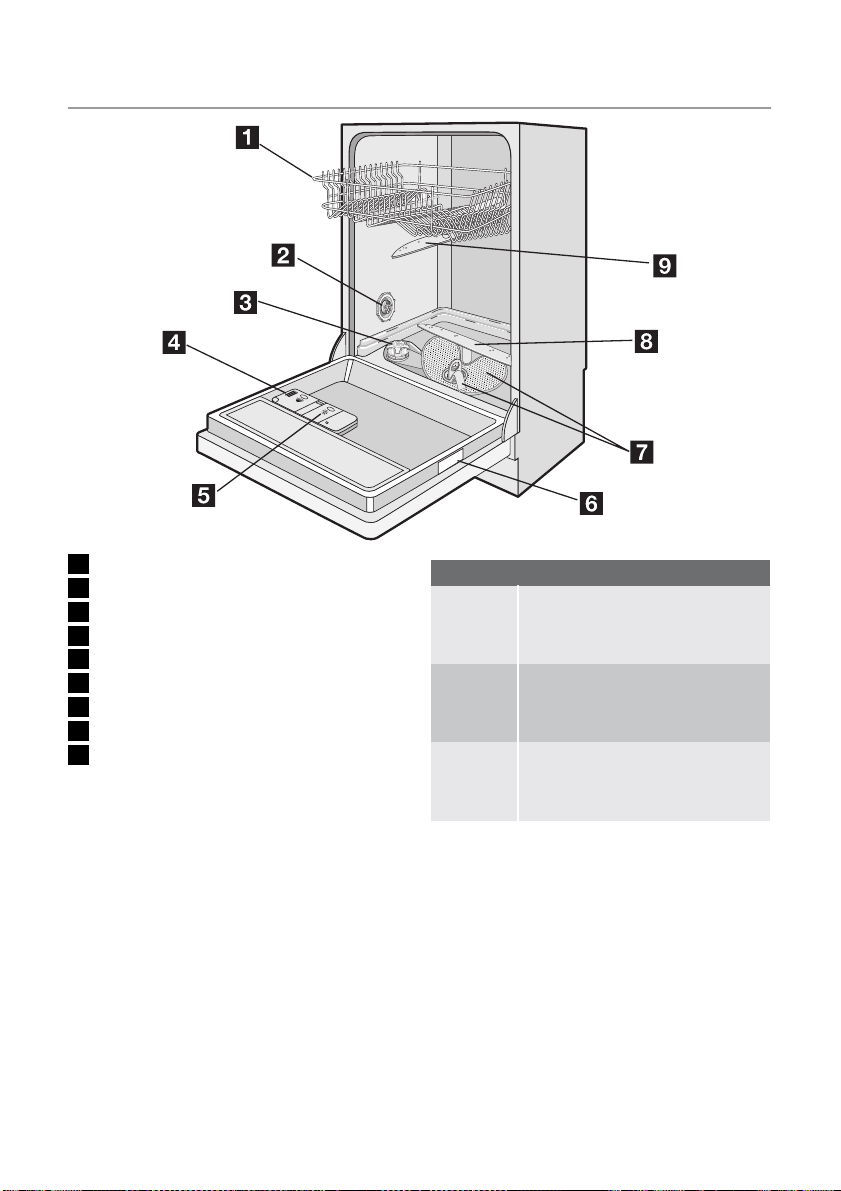

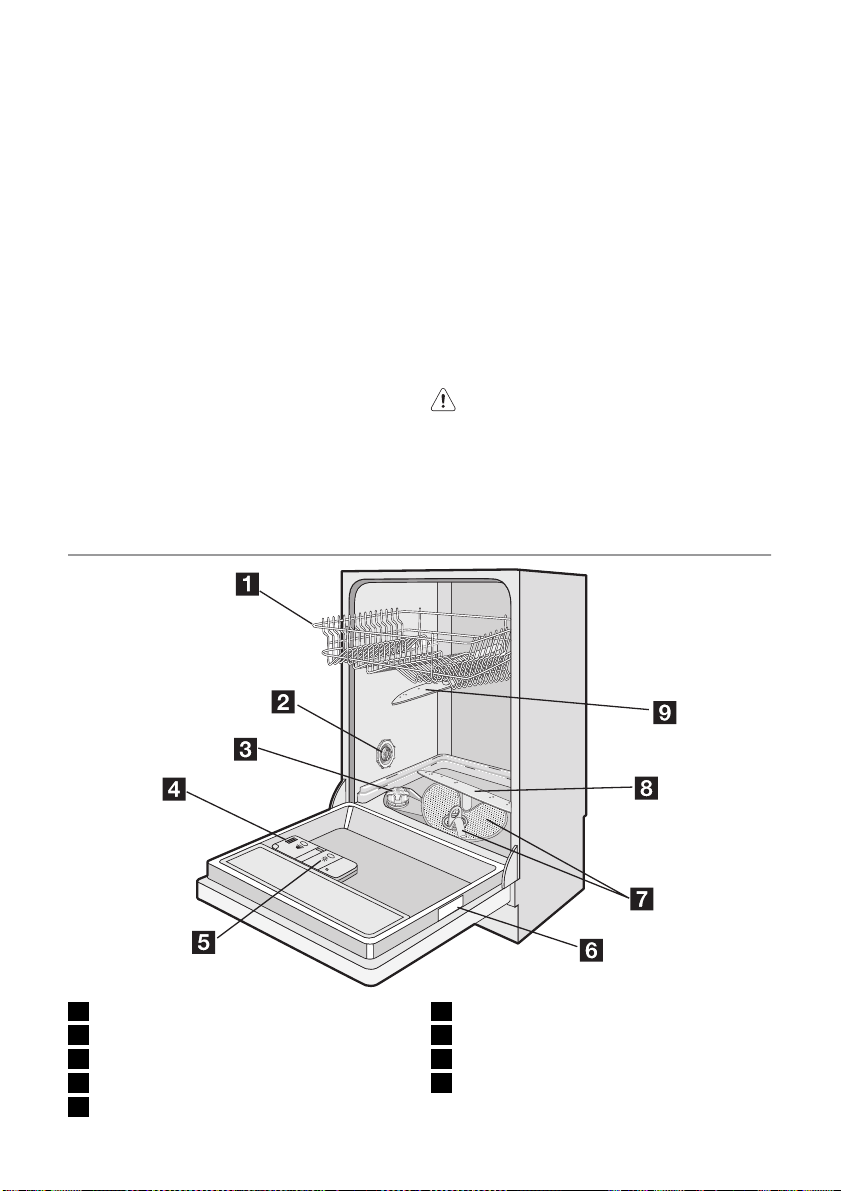

1 Cesto superiore 2 Indicatore durezza acqua 3 Contenitore sale 4 Contenitore del detersivo

5 Dispensatore del brillantante 6 Targhetta di identificazione 7 Filtri 8 Mulinello inferiore

4 electrolux

9 Mulinello superiore

Segnale ottico

Dopo l'avvio di un programma di lavaggio, sul pavimento davanti alla porta dell'apparecchiatura viene proiettato un segnale ottico. Se l'apparecchiatura è installata in posizione sopraelevata con un pannello a copertura della porta, il segnale non è visibile.

Segnale ottico

La spia rossa è accesa.

Indica l'inizio di un programma di lavaggio. La spia rossa rimane accesa durante il programma di lavaggio.

Pannello dei comandi

La spia rossa lampeggia.

La spia rossa si spegna.

Segnale ottico

Indica un malfunzionamento.

Indica la fine di un programma di lavaggio.

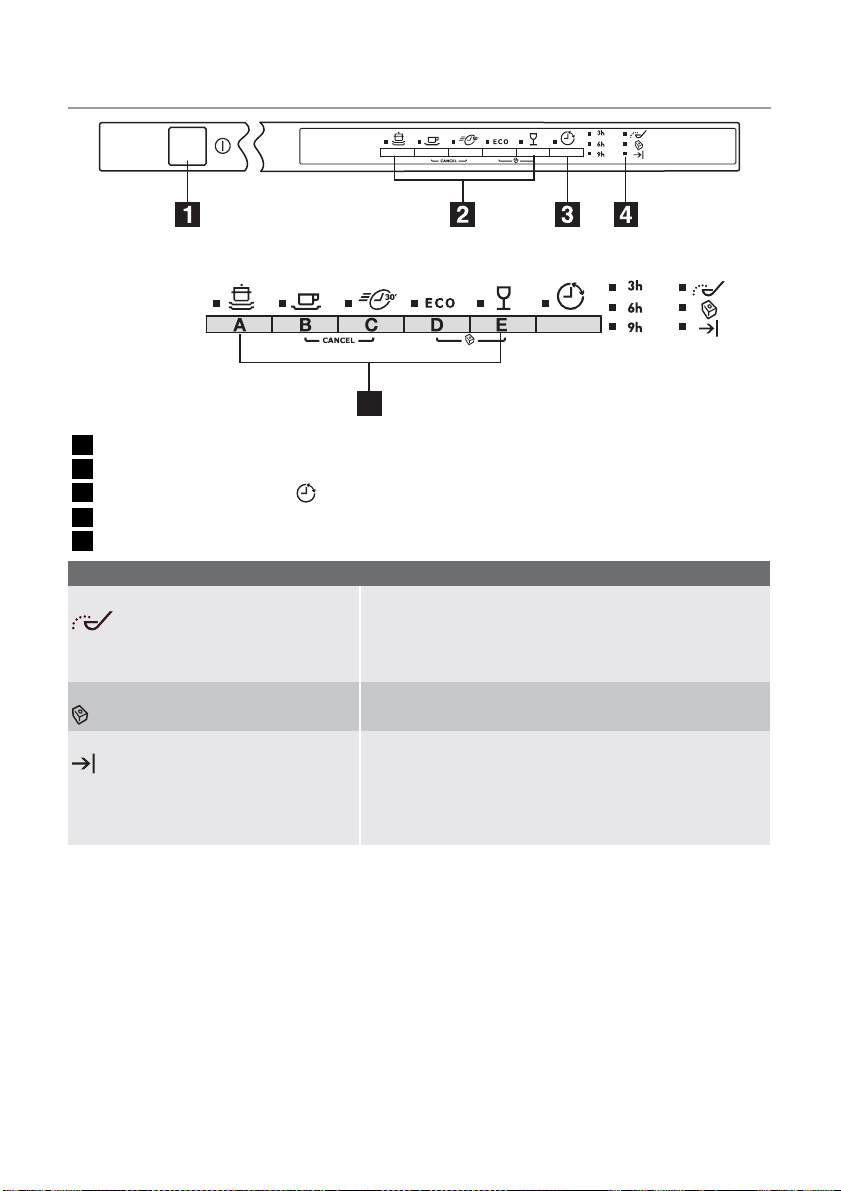

1 Tasto On/Off 2 Tasti di selezione dei programmi 3

Tasto Partenza ritardata

4 Spie 5 Tasti funzione

Spie

Sale

Tasto Multitab Si accende quando si attiva la funzione Multitab. Fare rife-

La spia si accende quando è necessario riempire il contenitore del sale. Fare riferimento al capitolo 'Uso del sale per lavastoviglie'. Dopo avere riempito il contenitore, la spia del sale può rimanere ancora accesa per qualche ora. Ciò non compromette il buon funzionamento dell'apparecchiatura.

rimento alla sezione 'Funzione Multitab'.

electrolux 5

Spie

Fine del programma Si accende quando il programma di lavaggio è terminato.

1) Quando il contenitore del sale è vuoto, la spia corrispondente non si accende durante l'esecuzione di un programma.

Tasti di selezione dei programmi

Questi tasti consentono di selezionare un programma di lavaggio. Premendo il tasto di un programma, la spia corrispondente si accende. Fare riferimento al capitolo 'Programmi di lavaggio' per ulteriori informazioni.

Tasto Partenza ritardata

Il pulsante Partenza ritardata consente di posticipare l'avvio di un programma di 3, 6 o 9 ore. Fare riferimento al capitolo 'Impostazione e avvio di un programma di lavaggio'.

Tasti funzione

Utilizzare i tasti funzione per queste operazioni:

• per impostare il decalcificatore dell'acqua.

Fare riferimento al capitolo 'Impostazione del decalcificatore'.

• Attivazione/disattivazione dei segnali acu-

stici. Fare riferimento alla sezione 'Segnali acustici'.

• Per attivare/disattivare la funzione Multi-

tab: Fare riferimento alla sezione 'Funzione Multitab'.

• Per disattivare/attivare il dispensatore del

brillantante quando è attiva la funzione Multitab. Fare riferimento alla sezione 'Funzione Multitab'.

• Per annullare il programma di lavaggio in

corso o una partenza ritardata. Fare riferimento al capitolo 'Impostazione e avvio di un programma di lavaggio'.

Modalità Impostazione

L'apparecchiatura deve essere in modalità impostazione per le seguenti operazioni:

• Impostazione di un programma di lavag-

gio.

• Impostazione del livello del decalcificatore

dell'acqua.

Altre funzioni:

• Livello del decalcificatore dell'acqua.

• Attivazione/disattivazione dei segnali acustici.

• Attivazione/disattivazione del dispensatore del brillantante.

• L'apparecchiatura emette un allarme acustico se riscontra un malfunzionamento.

• Attivazione/disattivazione dei segnali acustici.

• Disattivazione/attivazione del dispensatore del brillantante.

Premere il tasto On/Off. L'apparecchiatura è in modalità impostazione quando:

• Tutte le spie dei programmi si accendono.

Premere il tasto On/Off. L'apparecchiatura non è in modalità impostazione quando:

• Si accende solo una spia dei programmi.

• È stato impostato un programma di lavaggio. Annullare il programma per tornare alla modalità di impostazione. Fare riferimento al capitolo 'Impostazione e avvio di un programma di lavaggio'.

Segnali acustici

Viene emesso un segnale acustico:

• Al termine di un programma di lavaggio.

• Durante l'impostazione del livello del decalcificatore dell'acqua.

• Quando l'apparecchiatura riscontra un malfunzionamento.

L'attivazione dei segnali acustici è impostata in fabbrica. Per disattivare i segnali acustici procedere nel modo seguente:

1. Accendere l'apparecchiatura.

2. Verificare che l'apparecchiatura sia in

modalità impostazione.

3. Tenere premuti i tasti funzione B e C fino

a quando le spie dei tasti funzione A, B e C non incominciano a lampeggiare.

4. Premere il tasto funzione C.

– Le spie dei tasti funzione A e B si spen-

gono.

– La spia del tasto funzione C incomincia

a lampeggiare. – La spia di fine programma si accende. I segnali acustici sono attivati.

5. Premere nuovamente il tasto funzione C.

6 electrolux

– La spia di fine programma si spegne. I segnali acustici sono disattivati.

6. Spegnere l'apparecchiatura per memorizzare l'operazione.

Per attivare i segnali acustici procedere nel modo seguente:

1. Seguire la procedura precedente finché non si accende la spia di fine programma.

Preparazione al primo utilizzo

Fare riferimento alle seguenti istruzioni per ciascun punto della procedura:

1. Verificare che il livello del decalcificatore sia corretto per la durezza locale dell'acqua. Se necessario, impostare il decalcificatore dell'acqua.

2. Riempire il contenitore del sale con sale per lavastoviglie.

3. Riempire l'erogatore del brillantante con brillantante.

4. Mettere posate e piatti nella lavastoviglie.

5. Impostare il programma corretto per il tipo di carico e il grado di sporcizia.

6. Riempire l'erogatore del detersivo con un quantitativo corretto di detersivo.

7. Avviare il programma di lavaggio.

Se si utilizzano pastiglie combinate ('3 in 1', '4 in 1', '5 in 1' ecc.), fare riferimento al capitolo 'Funzione Multitab'.

Regolazione del decalcificatore dell’acqua

Il decalcificatore dell'acqua elimina dalla rete idrica i sali minerali che possono compromettere il buon funzionamento dell'apparecchio. La durezza dell'acqua è misurata in scale equivalenti:

• scala tedesca (dH°).

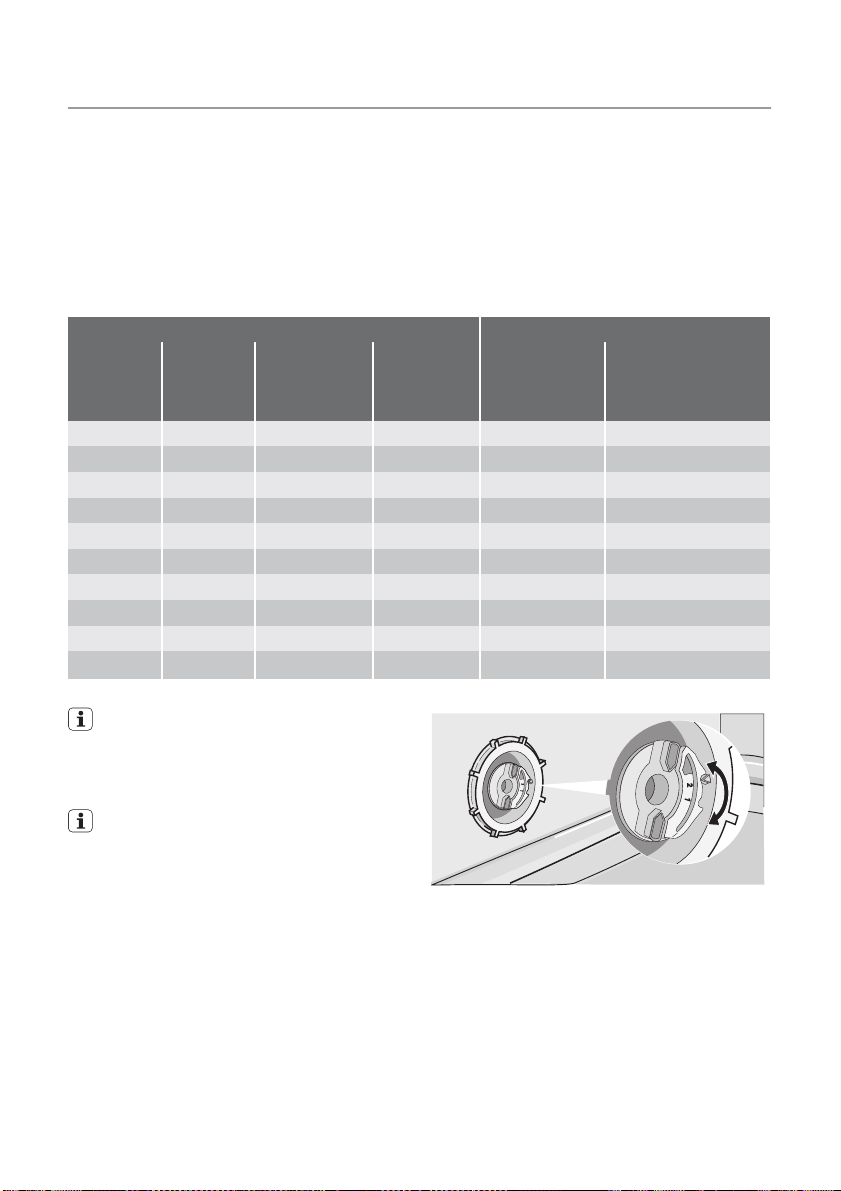

Durezza dell'acqua

°dH °TH mmol/l Clark manuale elettronica

51 - 70 91 - 125 9,1 - 12,5 64 - 88 2 10 43 - 50 76 - 90 7,6 - 9,0 53 - 63 2 9 37 - 42 65 - 75 6,5 - 7,5 46 - 52 2 8 29 - 36 51 - 64 5,1 - 6,4 36 - 45 2 7 23 - 28 40 - 50 4,0 - 5,0 28 - 35 2 6 19 - 22 33 - 39 3,3 - 3,9 23 - 27 2 5 15 - 18 26 - 32 2,6 - 3,2 18 - 22 1 4 11 - 14 19 - 25 1,9 - 2,5 13 - 17 1 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 1 2

< 4 < 7 < 0,7 < 5

1) Non è richiesto l'uso di sale.

Impostazione manuale ed elettronica del livello del decalcificatore.

Regolazione manuale

L'apparecchio viene impostato in fabbrica a livello 2.

1. Aprire la porta.

• scala francese (°TH).

• mmol/l (millimol per litro, unità internazio-

nale di durezza dell'acqua).

•Clark.

Regolare il decalcificatore in base alla durezza locale dell'acqua. Se necessario, contattare l'ente erogatore locale.

Regolazione della durezza dell'ac-

qua

2. Togliere il cestello inferiore.

3. Ruotare il selettore per la durezza dell'acqua sulla posizione 1 o 2 (fare riferimento alla tabella).

4. Rimettere il cestello inferiore.

5. Chiudere la porta.

Regolazione elettronica Il decalcificatore dell'acqua viene impo-

stato in fabbrica a livello 5.

1. Accendere l'apparecchiatura.

2. Verificare che l'apparecchiatura sia in modalità impostazione.

3. Tenere premuti i tasti funzione B e C fino a quando le spie dei tasti funzione A, B e C non incominciano a lampeggiare.

4. Rilasciare i tasti funzione B e C.

5. Premere il tasto funzione A.

Uso del sale per lavastoviglie

Attenzione Utilizzare solo sale per lavastoviglie. Altri tipi di sale possono danneggiare il decalcificatore.

Attenzione Residui di sale e acqua salata sul fondo dell'apparecchio possono causare corrosione. Riempire di sale l'apparecchio prima di iniziare un programma di lavaggio per impedire la corrosione.

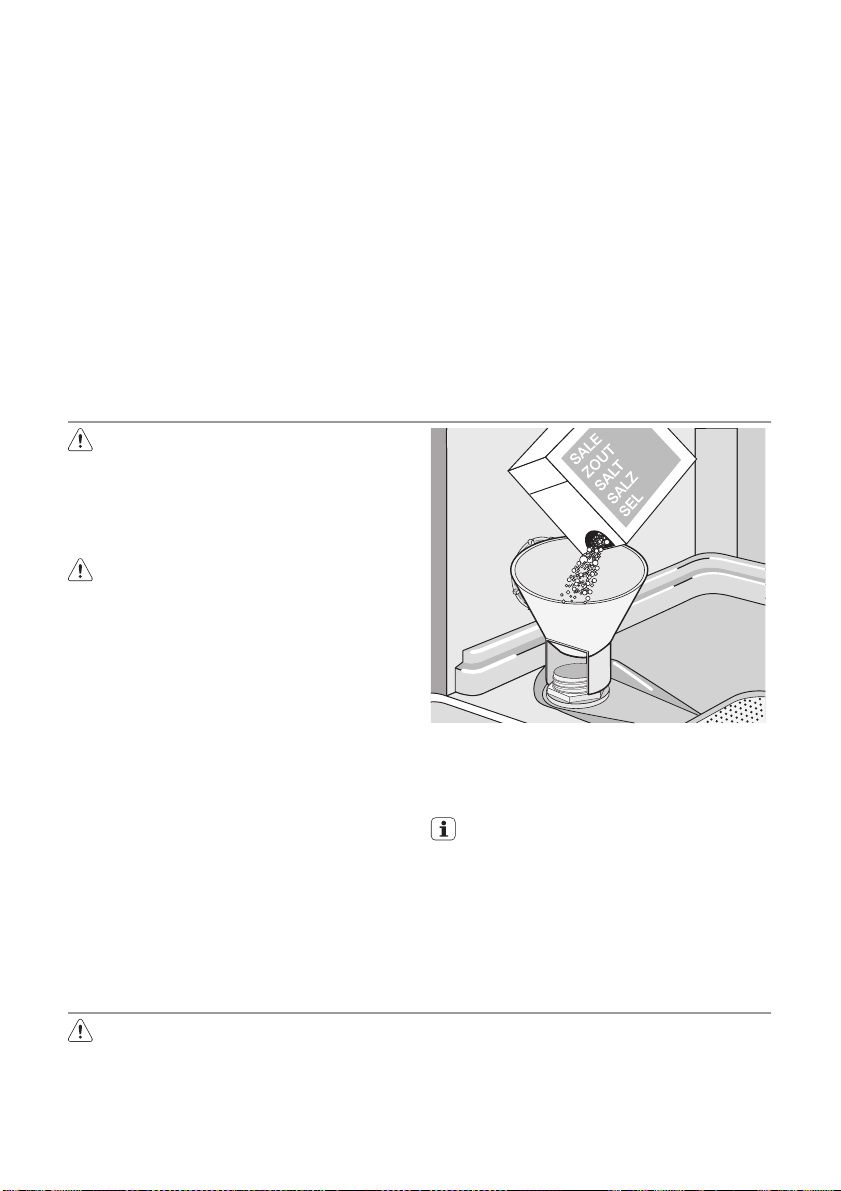

Riempire il contenitore del sale procedendo nel modo seguente:

1. Ruotare il tappo in senso antiorario per aprire il contenitore del sale.

2. Versare 1 litro di acqua nel contenitore del sale (solo la prima volta).

3. Riempire il contenitore con il sale servendosi dell'imbuto.

electrolux 7

– La spia del tasto funzione A lampeggia. – Le spie dei tasti funzione B e C si spen-

gono.

– La spia di fine programma inizia a lam-

peggiare. – Viene emesso un segnale acustico. È attivata la funzione di impostazione del decalcificatore dell'acqua. La spia di fine programma lampeggia e viene emesso un segnale acustico per indicare il livello del decalcificatore. La pausa è di circa 3 secondi. Esempio: 5 lampeggi / 5 segnali acustici intermittenti - pausa -5 lampeggi / 5 segnali acustici intermittenti - pausa - ecc... = livello 5

6. Premere una volta il tasto funzione A per incrementare il livello del decalcificatore di un livello.

7. Premere il tasto On/Off per memorizzare l'operazione.

4. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

5. Ruotare il tappo in senso orario per chiudere il contenitore del sale.

È normale che l'acqua fuoriesca dal contenitore quando si riempie con il sale.

Quando si imposta elettronicamente il decalcificatore del sale al livello 1, la spia del sale non si accende.

8 electrolux

Uso del brillantante

Attenzione Usare solo brillantanti di marca per lavastoviglie. Non riempire il dispensatore del brillantante con altri prodotti (per es. detersivo, detersivo liquido). Ciò potrebbe danneggiare l'apparecchiatura.

Il brillantante permette di asciugare le stoviglie senza strisce o macchie. Il brillantante viene aggiunto automaticamente durante l'ultima fase di risciacquo.

Riempire il dispensatore del brillantante procedendo nel modo seguente:

1. Premere il tasto di sgancio (A) per aprire il dispensatore del brillantante.

la formazione di schiuma eccessiva durante il lavaggio successivo.

4. Chiudere il dispensatore del brillantante. Riempire il dispensatore del brillantante quando la l'indicatore corrispondente (B) diventa trasparente.

Regolazione del quantitativo di brillantante

L'apparecchiatura viene impostata in fabbrica a livello 4. È possibile impostare il livello del brillantante da 1 (dosaggio minore) a 6 (dosaggio maggiore).

2. Riempire il dispensatore del brillantante con brillantante. Il simbolo 'max.' indica il livello massimo.

3. Togliere l'eventuale brillantante fuoriuscito con un panno assorbente per evitare

1. Ruotare la manopola del brillantante per aumentare o diminuire il dosaggio. – Aumentare il dosaggio se sulle stoviglie

rimangono goccioline di acqua o macchie di calcare.

– Diminuire il dosaggio se sulle stoviglie

rimangono striature, macchie bianche o strati bluastri.

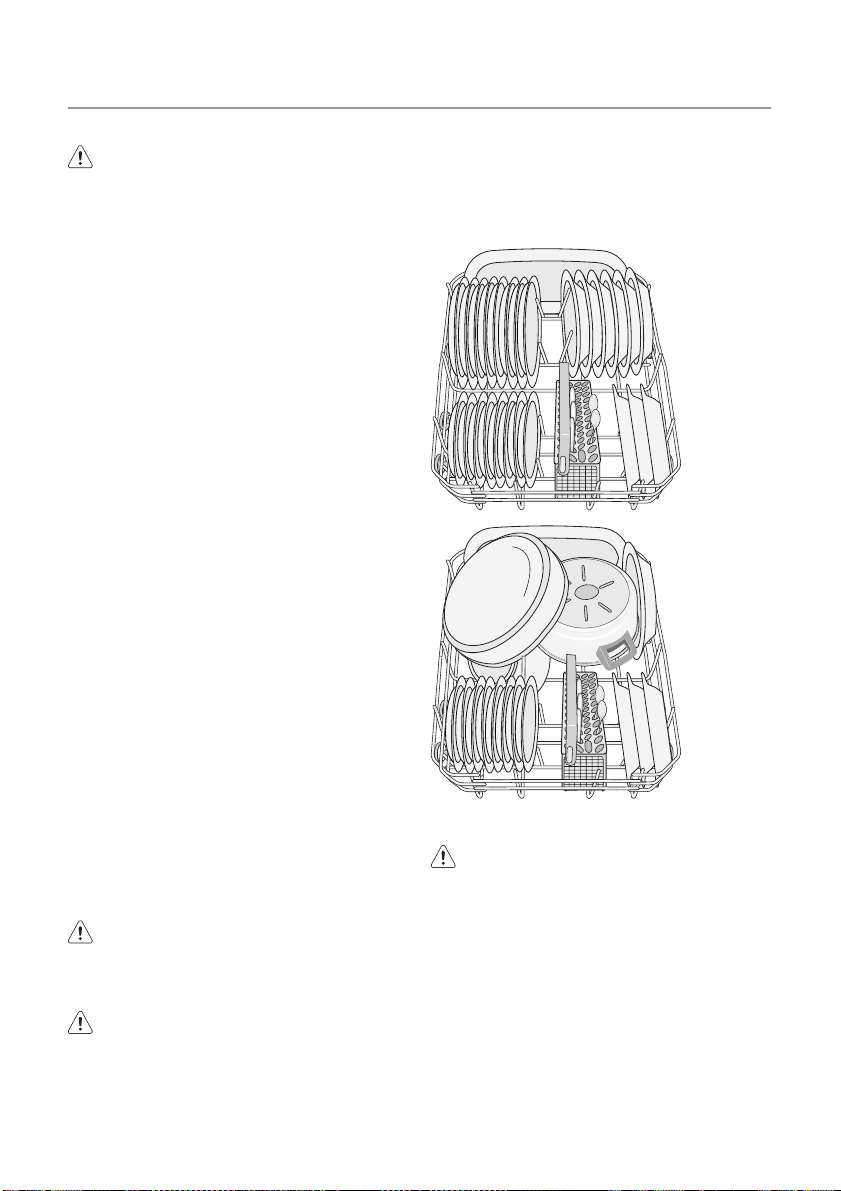

Sistemazione di posate e stoviglie

Consigli e suggerimenti pratici

Attenzione Utilizzare l'apparecchio

solo per lavare utensili idonei alla lavastoviglie.

Non utilizzare l'apparecchio per lavare oggetti che possano assorbire acqua (spugne, strofinacci ecc.).

• Prima di caricare posate e piatti, procedere nel modo seguente: – Eliminare eventuali residui di cibo. – Ammorbidire i residui di bruciato nei te-

gami.

• Mentre si caricano posate e piatti, procedere nel modo seguente: – Caricare utensili cavi (per es. tazze, bic-

chieri e padelle) con l'apertura rivolta verso il basso.

– Verificare che l'acqua non si fermi nel

contenitore o in una sua parte concava.

– Controllare che posate e stoviglie non

siano le une dentro alle altre.

– Controllare che posate e stoviglie non

coprano altri oggetti.

– Verificare che i bicchieri non si tocchino

l'un l'altro.

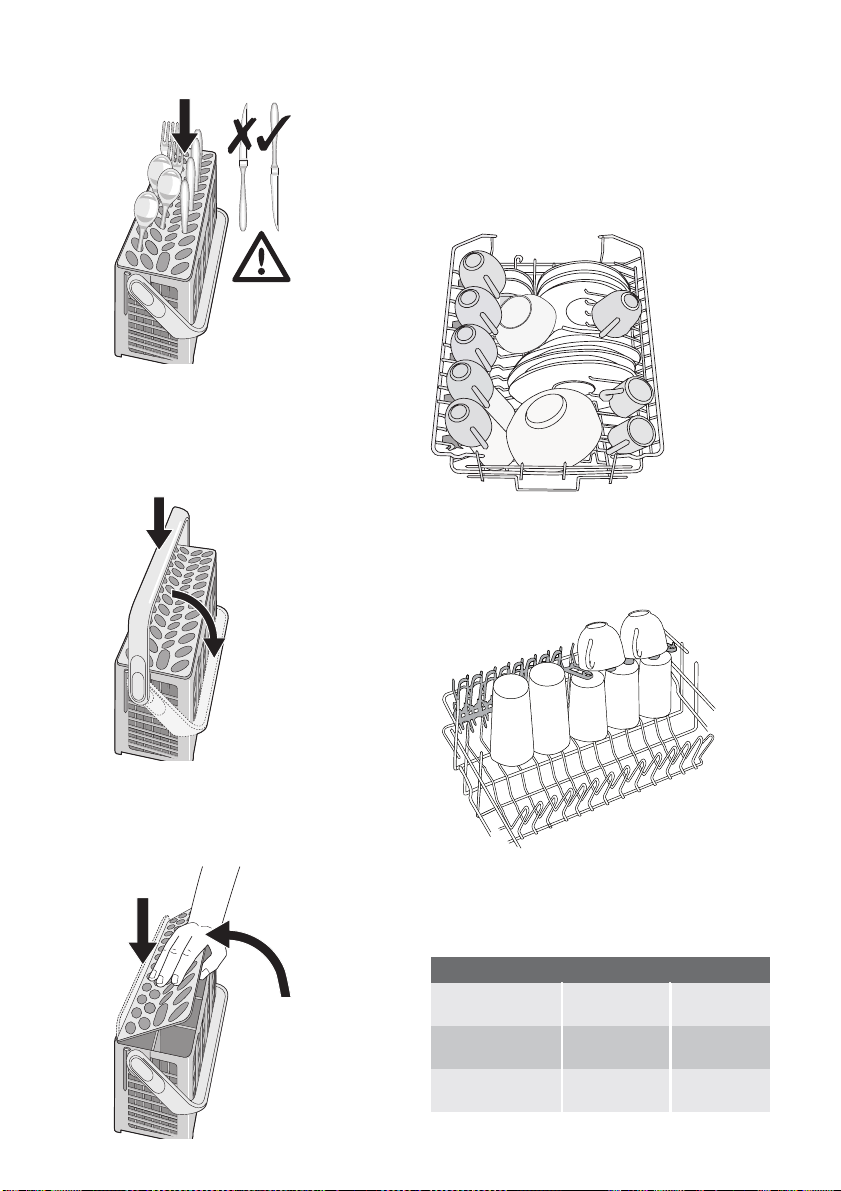

– Mettere gli utensili di piccole dimensioni

nel cestello delle posate.

• Oggetti in plastica e padelle con fondo antiaderente tendono a trattenere maggiormente le gocce d'acqua. Gli oggetti in plastica non si asciugano altrettanto rapidamente quanto quelli in porcellana o acciaio.

• Mettere gli utensili leggeri nel cestello superiore. Controllare che non si possano muovere.

Attenzione Controllare che i mulinelli possano ruotare liberamente prima di avviare un programma di lavaggio.

Avvertenza Chiudere sempre la porta dopo avere caricato e scaricato la lavastoviglie. Lasciare aperto la porta può essere pericoloso.

electrolux 9

Nel cesto inferiore

Mettere nel cesto inferiore salsiere, coperchi, piatti, insalatiere e posate. Disporre piatti di portata e coperchi di grandi dimensioni ai lati del cesto.

Cestello portaposate

Avvertenza Non mettere coltelli con la

lama lunga in posizione verticale. Disporre orizzontalmente posate lunghe e/o affilate nel cesto superiore. Prestare attenzione agli oggetti affilati.

Mettere forchette e cucchiai con l'impugnatura rivolta verso il basso. Mettere i coltelli con il manico rivolto verso l'alto.

10 electrolux

Alternare i cucchiai con altre posate per evitare che si sovrappongano gli uni con gli altri. Abbassare il manico del cestello per inserirvi le posate.

Cestello superiore

Il cestello superiore è ideale per piatti (diametro massimo 24 cm), piattini, insalatiere, tazze, bicchieri, pentole e coperchi. Disporre le stoviglie in modo che l'acqua possa raggiungere tutte le superfici.

Mettere i bicchieri a calice nelle apposite griglie portatazze con lo stelo rivolto verso l'alto. Per oggetti più alti, ripiegare le griglie portatazze.

Usare il separatore del cestello portaposate. Se le dimensioni delle posate impediscono di usare il separatore, è possibile nasconderlo con facilità.

Regolazione dell'altezza del cestello superiore

Se si mettono piatti di grandi dimensioni nel cestello inferiore, prima spostare il cestello superiore nella posizione alta.

Altezza massima delle stoviglie

cestello su-

periore Posizione alta 20 cm 31 cm Posizione bassa 24 cm 27 cm

cestello in-

feriore

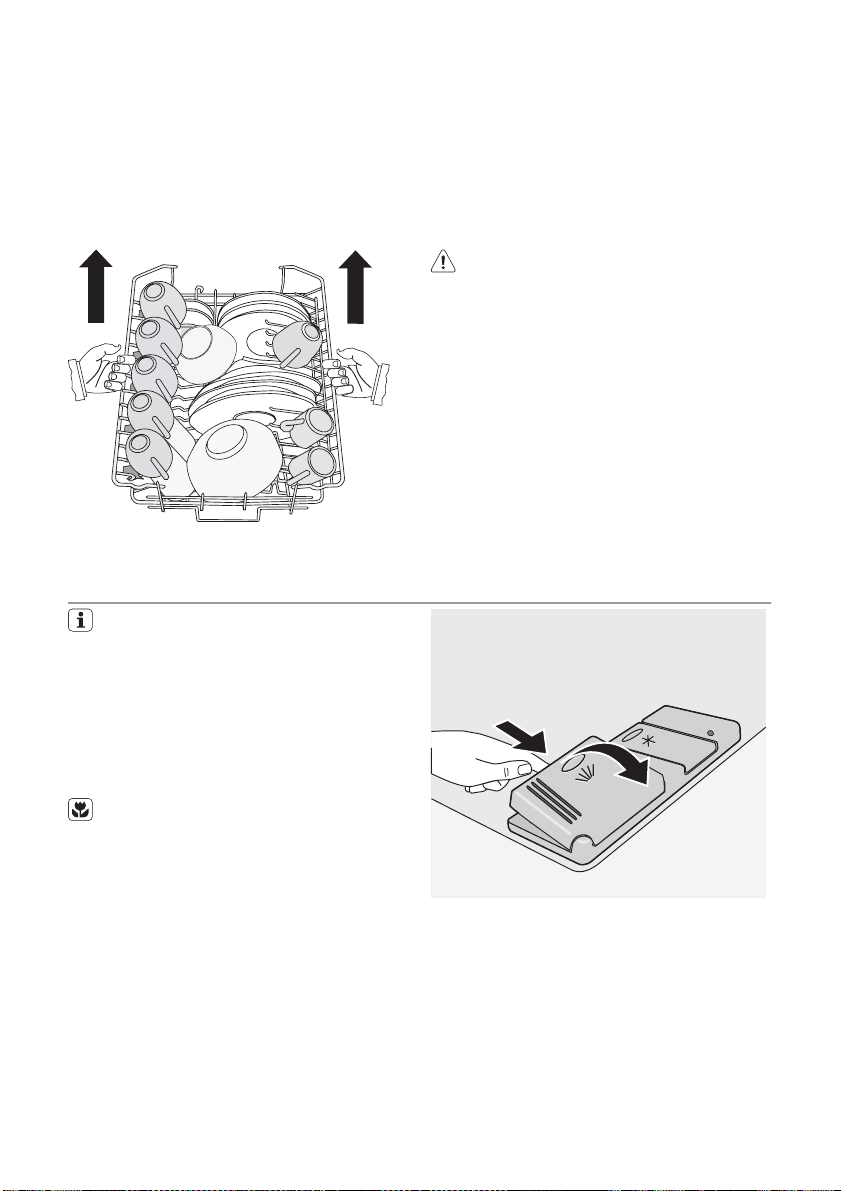

Per mettere il cestello superiore nella posizione alta, procedere nel modo seguente:

1. Estrarre il cestello fino all'arresto.

electrolux 11

2. Sollevarlo attentamente dai due lati fino a quando il meccanismo è bloccato e il cestello è stabile.

Uso del detersivo

Usare solo detersivi specifici per lavastoviglie (in polvere, liquidi o in pastiglie). Seguire le istruzioni riportate sulla confezione:

• Dosaggio consigliato dal produttore.

• Consigli per la conservazione. Non utilizzare un quantitativo di detersi-

vo maggiore di quello indicato per non danneggiare l'ambiente.

Riempire il contenitore del detersivo procedendo nel modo seguente:

1. Aprire il coperchio dell'erogatore del detersivo.

Per mettere il cestello superiore nella posizione bassa, procedere nel modo seguente:

1. Estrarre il cestello fino all'arresto.

2. Sollevarlo attentamente afferrandolo dai due lati.

3. Tenendo stretto il meccanismo, far ricadere il cestello lentamente verso il basso.

Attenzione

• Non sollevare o abbassare il cestello da un solo lato.

• Se il cestello è nella posizione alta, non mettere tazze sulle griglie portatazze.

20 = circa 20 g di detersivo 30 = circa 30 g di detersivo

3. Se il programma prevede una fase di prelavaggio, aggiungere detersivo anche nella vaschetta corrispondente ( B).

2. Riempire il contenitore del detersivo ( A). Le tacche indicano i livelli di dosaggio:

4. Se si utilizzano detersivi in pastiglie, inserire la pastiglia nell'erogatore ( A).

12 electrolux

Uso di pastiglie combinate

La funzione Multitab è per pastiglie di detersivo combinate. Tali pastiglie contengono detersivo, brillantante e sale. Alcuni tipi di pastiglie possono contenere altri agenti. Verificare che le pastiglie siano idonee per la durezza dell'acqua locale. Seguire le istruzioni del produttore. Quando si imposta la funzione Multitab, rimane attiva fino a quando non viene disattivata. La funzione Multitab arresta automaticamente l'erogazione di brillantante e sale. La spia del sale è disattivata. La durata del programma può aumentare se si utilizza la funzione Multitab.

Attivare o disattivare la funzione Multitab prima di avviare un programma di lavaggio. Non è possibile attivare/disattivare la funzione Multitab quando un programma è in corso. Annullare il programma di lavaggio, quindi impostare nuovamente il programma.

Per attivare la funzione Multitab:

• Tenere premuti i due tasti Multitab (tasti funzione D ed E). La spia Multitab si accende.

Per disattivare la funzione Multitab:

• Tenere premuti i due tasti Multitab (tasti funzione D ed E). La spia Multitab si spegne.

5. Chiudere il coperchio del contenitore del detersivo. Premere il coperchio fino a quando non si blocca.

Detersivi di marca diversa si sciolgono in tempi differenti. Alcune pastiglie combinate non garantiscono ottimi risultati di pulizia nei programmi brevi. Per eliminare completamente il detersivo, usare programmi di lavaggio lunghi con il detersivo in pastiglie.

Se i risultati di asciugatura non sono soddisfacenti, procedere nel modo seguente:

1. Riempire l'erogatore del brillantante con brillantante.

2. Attivare l'erogatore del brillantante.

3. Impostare il dosaggio del brillantante sulla posizione 2.

• È possibile attivare o disattivare l'ero-

gatore del brillantante quando la funzione Multitab è attiva.

Per attivare il dispensatore del brillantante

1. Accendere l'apparecchiatura.

2. Verificare che l'apparecchiatura sia in modalità impostazione.

3. Tenere premuti i tasti funzione B e C. – Le spie dei tasti funzione A, B e C lam-

peggiano.

4. Premere il tasto funzione B. – Le spie dei tasti funzione A e C si spen-

gono.

– La spia del tasto funzione B lampeggia.

5. Premere nuovamente il tasto funzione B. – La spia di fine programma si accende.

6. Spegnere l'apparecchiatura per memorizzare l'operazione.

Per disattivare il dispensatore del brillantante, ripetere i punti precedenti fino a quando la spia di fine programma non si spegne.

electrolux 13

Per usare nuovamente un detersivo normale:

1. Disattivare la funzione Multitab.

2. Riempire il contenitore del sale e l'erogatore del brillantante.

3. Impostare il decalcificatore al livello più alto.

4. Eseguire un programma di lavaggio senza piatti.

5. Regolare il decalcificatore in base alla durezza locale dell'acqua.

6. Regolare il dosatore del brillantante.

Selezione e avvio di un programma di lavaggio

Impostare il programma di lavaggio con la porta socchiusa. Il programma di lavaggio incomincia solo dopo la chiusura della porta. Fino a quel momento è possibile modificare le impostazioni.

Procedere nel modo seguente per impostare e avviare un programma di lavaggio:

1. Accendere l'apparecchio.

2. Verificare che il raccordo sia in modalità impostazione.

3. Premere uno dei tasti dei programmi. Fare riferimento al capitolo 'Programmi di lavaggio'. – La spia del programma si accende.

4. Chiudere la porta. – Il programma di lavaggio inizia.

Non è possibile modificare un programma di lavaggio in corso. Annullare il programma di lavaggio.

Avvertenza Interrompere o annullare un programma di lavaggio solo se effettivamente necessario.

Attenzione Aprire la porta con attenzione. Può fuoriuscire vapore caldo.

Interruzione di un programma di lavaggio

Aprire la porta.

• Il programma si ferma.

Chiudere la porta.

• Il programma riprende dal punto in cui era

stato interrotto.

Annullamento di un programma di lavaggio

1. Tenere premuti i tasti funzione B e C fino a quando non si accendono le spie del programma.

2. Rilasciare i tasti funzione B e C per annullare il programma di lavaggio.

A questo punto è possibile:

1. Spegnere l'apparecchio.

2. Impostare un nuovo programma di lavaggio.

Riempire l'erogatore del detersivo prima di impostare un nuovo programma di lavaggio.

Impostazione e avvio di un programma di lavaggio con partenza ritardata

1. Premere il tasto On/Off.

2. Impostare un programma di lavaggio. – La spia del programma si accende.

3. Il pulsante Partenza ritardata consente di posticipare l'avvio di un programma di 3, 6 o 9 ore.

4. Chiudere la porta. – Il conto alla rovescia incomincia. – Il conto alla rovescia incomincia, dimi-

nuendo di un intervallo ogni 3 ore. Appena è completato il conto alla rovescia, il programma si avvia automaticamente.

Il conto alla rovescia viene interrotto se si apre la porta. Quando si chiude nuovamente la porta, il conto alla rovescia viene ripreso dal punto in cui era stato interrotto.

Annullamento di una partenza ritardata impostata:

1. Tenere premuti i tasti funzione B e C fino a quando non si accendono le spie del programma. – Quando si annulla una partenza ritar-

data, si annulla anche il programma di lavaggio.

2. Impostare un nuovo programma di lavaggio.

14 electrolux

Termine del programma di lavaggio

• L'apparecchiatura si ferma automaticamente.

• Entra il funzione il segnale acustico di fine programma.

1. Aprire la porta.

– La spia di fine programma si accende. – La spia del programma completato ri-

mane fissa.

2. Premere il tasto On/Off.

3. Per migliori risultati di asciugatura, lascia-

Lasciare raffreddare i piatti prima di estrarli dall'apparecchiatura. Le stoviglie calde sono più facilmente danneggiabili.

Scaricare la lavastoviglie

• Vuotare prima il cestello inferiore e quindi quello superiore.

• Può rimanere dell'acqua di condensa sulle pareti interne e sulla porta dell'apparecchio. L'acciaio si raffredda più rapidamente dei piatti.

re la porta socchiusa per alcuni minuti prima di togliere i piatti dalla lavastoviglie.

Programmi di lavaggio

Programma Grado di spor-

Intensivo

Normale

Rapido

Eco

Cristalli

1) Programma quotidiano perfetto per lavare un carico non completo. Ideale per una famiglia di 4 persone che deve caricare solo le stoviglie e le posate della colazione e della cena.

2) Programma di prova a fini normativi. Fare riferimento alla documentazione separata allegata per i dati sul programma di prova.

Pentole e stoviglie molto sporche

Sporco normale Stoviglie miste Prelavaggio

Sporco normale o leggero

Sporco normale Stoviglie miste Prelavaggio

Sporco normale o leggero

Valori di consumo

Programma Durata (in minuti) Energia (in kWh) Acqua (in litri)

Intensivo 105 - 115 1,6 - 1,8 19 - 21 Normale 90 - 100 1,1 - 1,2 15 - 16 Rapido 30 0,8 8 Eco 160 - 170 0,8 - 0,9 12 - 13

Tipo di carico Descrizione programma

Stoviglie, posate, pentole e padelle

Stoviglie miste Lavaggio principale fino a 60°C

Vasellame e bicchieri delicati

Prelavaggio Lavaggio principale fino a 70°C 2 risciacqui intermedi Risciacquo finale Asciugatura

Lavaggio principale fino a 65°C 1 risciacquo intermedio Risciacquo finale Asciugatura

Risciacquo finale

Lavaggio principale fino a 50°C 1 risciacquo intermedio Risciacquo finale Asciugatura

Lavaggio principale fino a 45°C 1 risciacquo intermedio Risciacquo finale Asciugatura

Programma Durata (in minuti) Energia (in kWh) Acqua (in litri)

Cristalli 65 - 75 0,6 - 0,7 11 - 12

Questi valori dipendono dalla pressione e dalla temperatura dell'acqua, dalle va-

riazioni dell'alimentazione elettrica e dalla quantità di piatti.

Pulizia e cura

Avvertenza Spegnere l'apparecchio prima di pulirle i filtri.

Pulizia dei filtri

Attenzione Non utilizzare l'apparecchio

senza i filtri. Controllare che i filtri siano stati installati correttamente. Un montaggio non corretto dei filtri determina risultati di lavaggio non soddisfacenti e può danneggiare l'apparecchio.

Se necessario, pulire i filtri. I filtri sporchi diminuiscono i risultati di lavaggio. La lavastoviglie ha tre filtri:

1. filtro a maglie larghe (A)

2. microfiltro (B)

3. filtro piatto (C)

4. Togliere il gruppo di filtraggio.

5. Afferrare il filtro a maglie larghe (A) per la maniglia con il foro.

6. Togliere il filtro a maglie larghe (A) dal microfiltro (B).

7. Togliere il filtro piatto (C) dal fondo dell'apparecchio.

electrolux 15

Per pulire i filtri procedere nel modo seguente:

1. Aprire lo sportello.

2. Togliere il cestello inferiore.

3. Per sbloccare il gruppo di filtraggio, ruotare la maniglia sul microfiltro (B) di circa 1/4 di giro in senso antiorario.

8. Pulire i filtri sotto l'acqua corrente.

9. Rimettere il filtro piatto (C) nel fondo dell'apparecchio.

10. Rimettere il filtro a maglie larghe (A) nel microfiltro (B) e spingere insieme i filtri.

11. Posizionare il gruppo di filtraggio.

12. Per bloccare il gruppo di filtraggio, ruotare la maniglia sul microfiltro (B) in senso orario fino a che non si blocca.

13. Riposizionare il cestello inferiore.

14. Chiudere lo sportello.

Non rimuovere i mulinelli.

16 electrolux

Se i fori dei mulinelli sono intasati, rimuovere i residui di sporco con uno stecchino.

Pulizia esterna

Pulire le superfici esterne dell'apparecchio e il pannello dei comandi con un panno morbido inumidito. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive o solventi (acetone, trielina, ecc.).

Precauzioni antigelo

Attenzione Non collocare

l'apparecchio in un luogo in cui la

Cosa fare se…

La lavastoviglie non si avvia o si blocca durante il funzionamento. In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l'assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il centro di assistenza locale.

Codice guasto e malfunziona-

• La spia del programma in corso lampeggia in modo continuo

• segnali acustici intermittenti

• 1 lampeggio della spia di fine programma

La lavastoviglie non carica acqua

• La spia del programma in corso lampeggia in modo continuo

• segnali acustici intermittenti

• 2 lampeggi della spia di fine programma

La lavastoviglie non scarica l'acqua

• La spia del programma in corso lampeggia in modo continuo

• segnali acustici intermittenti

• 3 lampeggi della spia di fine programma

Il dispositivo anti-allagamento è attivato

mento

• Il rubinetto dell'acqua è bloccato o intasato dal calcare. Pulire il rubinetto dell'acqua.

• Il rubinetto dell'acqua è chiuso. Aprire il rubinetto dell'acqua.

• Il filtro nella valvola di ingresso dell'acqua è bloccato. Pulire il filtro.

• Il raccordo della valvola di ingresso dell'acqua non è corretto. Il tubo può essere piegato o schiacciato. Controllare che il raccordo sia corretto.

• Lo scarico è ostruito. Pulire lo scarico.

• Il raccordo del tubo di ingresso dell'acqua non è corretto. Il tubo può essere piegato o schiacciato. Controllare che il raccordo sia corretto.

• Chiudere il rubinetto dell'acqua e contattare il servizio di assistenza locale.

temperatura possa scendere al di sotto di 0 °C. Il produttore non è responsabile di eventuali danni dovuti al gelo.

Se ciò non fosse possibile, svuotare l'apparecchio e chiudere la porta. Scollegare il tubo di carico dell'acqua e vuotarlo completamente.

Attenzione Spegnere l'apparecchio prima di eseguire le seguenti azioni correttive consigliate.

Possibile causa e soluzione

electrolux 17

Codice guasto e malfunziona-

mento

Il programma non si avvia • La porta dell'apparecchiatura non è chiusa.

Chiudere la porta.

• La spina di alimentazione non è inserita nella presa di corrente. Inserire la spina di alimentazione elettrica.

• Un fusibile domestico è bruciato. Sostituire il fusibile.

• È stata impostata la Partenza ritardata. Annullare la partenza ritardata per avviare il programma immediatamente.

Una volta effettuati questi controlli, accendere l'apparecchiatura. Il programma riprende dal punto in cui era stato interrotto. In caso di ricomparsa del codice di allarme o dell'anomalia, contattare il centro di assistenza. Tenere a portata di mano questi dati, permettendoci di aiutarvi in maniera tempestiva e corretta:

Possibile causa e soluzione

• Numero prodotto (PNC)

• Numero serie (S.N.) Per questi dati fare riferimento alla targhetta di identificazione. Scrivere di seguito i dati necessari:

Descrizione modello: ..........

Numero prodotto: ..........

Numero serie: ..........

• Modello (Mod.)

I risultati del lavaggio non sono soddisfacenti

Le stoviglie non sono pulite • Il programma di lavaggio selezionato non è corretto per il tipo di

Macchie di calcare sulle stoviglie

Le stoviglie sono bagnate e opache

Bicchieri e stoviglie presentano striature, macchie biancastre o una patina bluastra

Bicchieri e stoviglie presentano macchie dovute all'asciugatura di gocce d'acqua

carico e il grado di sporcizia.

• I cestelli non sono stati caricati correttamente per cui l'acqua non raggiunge tutte le superfici.

• I mulinelli non girano liberamente, per la sistemazione non corretta delle stoviglie.

• I filtri sono sporchi o non sono correttamente installati.

• È stata utilizzata una dose insufficiente di detersivo o non è stato messo affatto.

• Il contenitore del sale è vuoto.

• Il decalcificatore è regolato su un livello sbagliato.

• Il tappo del contenitore del sale non è chiuso correttamente.

• Non è stato utilizzato il brillantante.

• L'erogatore del brillantante è vuoto.

• Ridurre il dosaggio del brillantante.

• Aumentare il dosaggio del brillantante.

• La causa potrebbe essere il detersivo.

Dati tecnici

Dimensioni Larghezza cm 44,6 Altezza cm 81,8 - 87,8 Profondità cm 55

18 electrolux

Collegamento elettrico - Tensione - Potenza totale - Fusibile

Pressione dell'acqua di rete Minima 0,5 bar (0,05 MPa) Massima 8 bar (0,8 MPa) Capacità Coperti 9

Le informazioni sulla connessione elettrica sono fornite sulla targhetta dei dati applicata sullo spigolo interno della porta della lavastoviglie.

Installazione

Avvertenza Verificare che la spina sia staccata dalla presa elettrica durante l'installazione.

Importante Seguire le istruzioni nel modello allegato per:

• incassare l'apparecchio.

• installare il pannello di copertura.

• Collegare l'apparecchio all'alimentazione e allo scarico.

Installare l'apparecchio sotto un piano (piano di lavoro o lavello). Se sono necessarie riparazioni, l'apparecchio deve essere facilmente accessibile al tecnico. Collocare l'apparecchio vicino ad un rubinetto dell'acqua e ad uno scarico. Per la ventilazione della lavastoviglie sono necessarie soltanto aperture per il passaggio dei tubi di carico e scarico dell'acqua e del cavo d'alimentazione.

Mediante i piedini regolabili aggiustare l'altezza dell'apparecchio. Verificare che i tubi di carico e di scarico e il cavo di alimentazione non siano piegati o schiacciati quando si installa l'apparecchio.

Fissaggio dell'apparecchio alle unità adiacenti

Verificare che il piano sotto il quale si installa l'apparecchio sia solido (basi adiacenti, mobiletti, pareti).

Regolazione del livellamento dell'apparecchio

Un buon livellamento è essenziale per la corretta chiusura e tenuta dello sportello. Se l'apparecchio è livellato correttamente, la porta non può urtare contro i lati del mobile. Se la porta non si chiude correttamente, allentare o serrare i piedini regolabili fino a mettere l'apparecchio in piano.

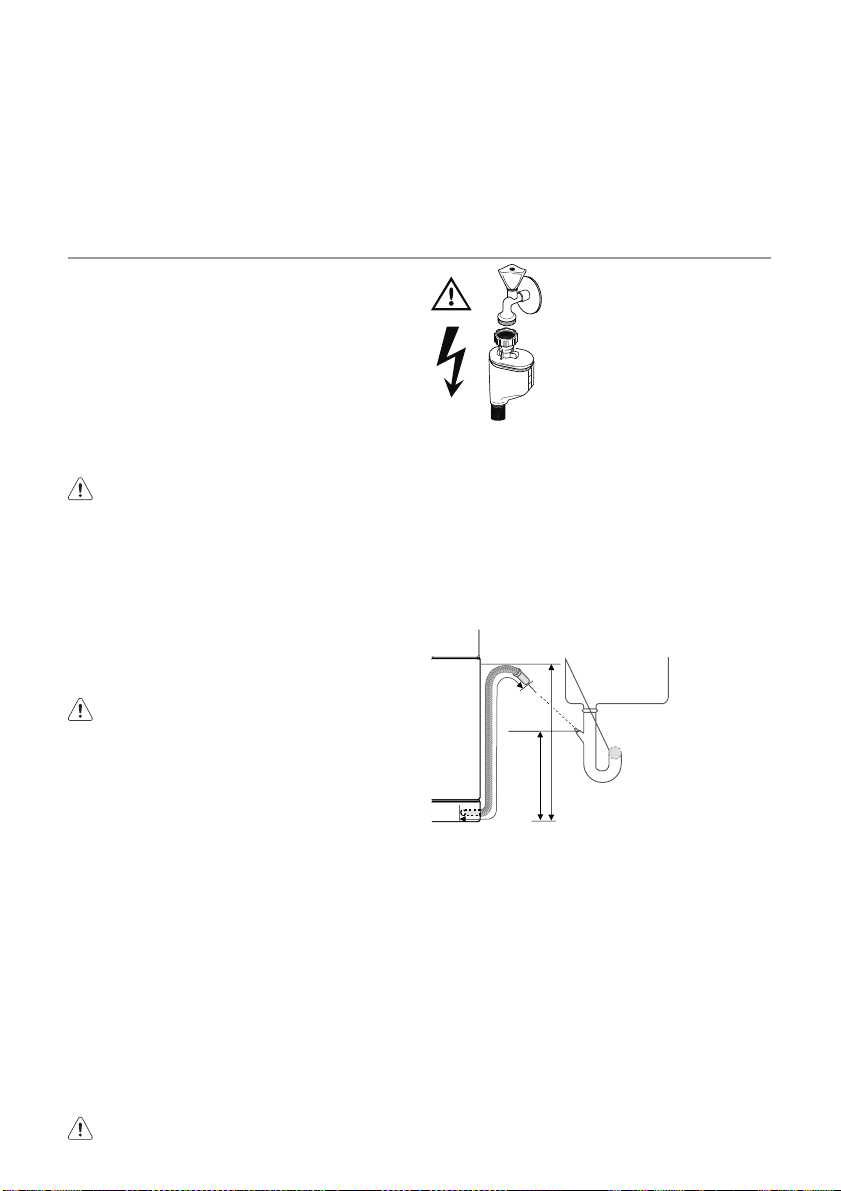

Collegamento dell’acqua

Tubo di carico dell'acqua

Collegare l'apparecchio ad un rubinetto dell'acqua calda (max. 60°) o fredda. Se l'acqua calda proviene da fonti alternative di energia ecologiche (per esempio da pannelli solari o fotovoltaici e impianti eolici), utilizzare l'acqua calda per diminuire il consumo energetico. Collegare il tubo di carico a un rubinetto dell'acqua con filettatura esterna di 3/4".

Attenzione Non utilizzare tubi di apparecchi usati.

La pressione dell'acqua deve rientrare nei limiti (fare riferimento al capitolo 'Caratteristiche tecniche'). Verificare che l'ente locale per le forniture idriche fornisca la pressione media per l'area.

Verificare che il tubo di carico dell'acqua non sia piegato né schiacciato o impigliato. Serrare correttamente il controdado per impedire perdite d'acqua.

Attenzione Non collegare l'apparecchio a nuovi tubi o a tubi che non sono stati utilizzati per lungo tempo. Lasciare scorrere l'acqua per alcuni minuti, poi collegare il tubo flessibile di entrata.

Il tubo di carico ha una doppia parete e ha un cavo interno di rete e una valvola di sicurezza. Il tubo di carico dell'acqua è sotto pressione solo durante il passaggio dell'acqua. In caso di una perdita nel tubo di carico dell'acqua, la valvola di sicurezza interrompe il passaggio dell'acqua.

+ 42 hidden pages
